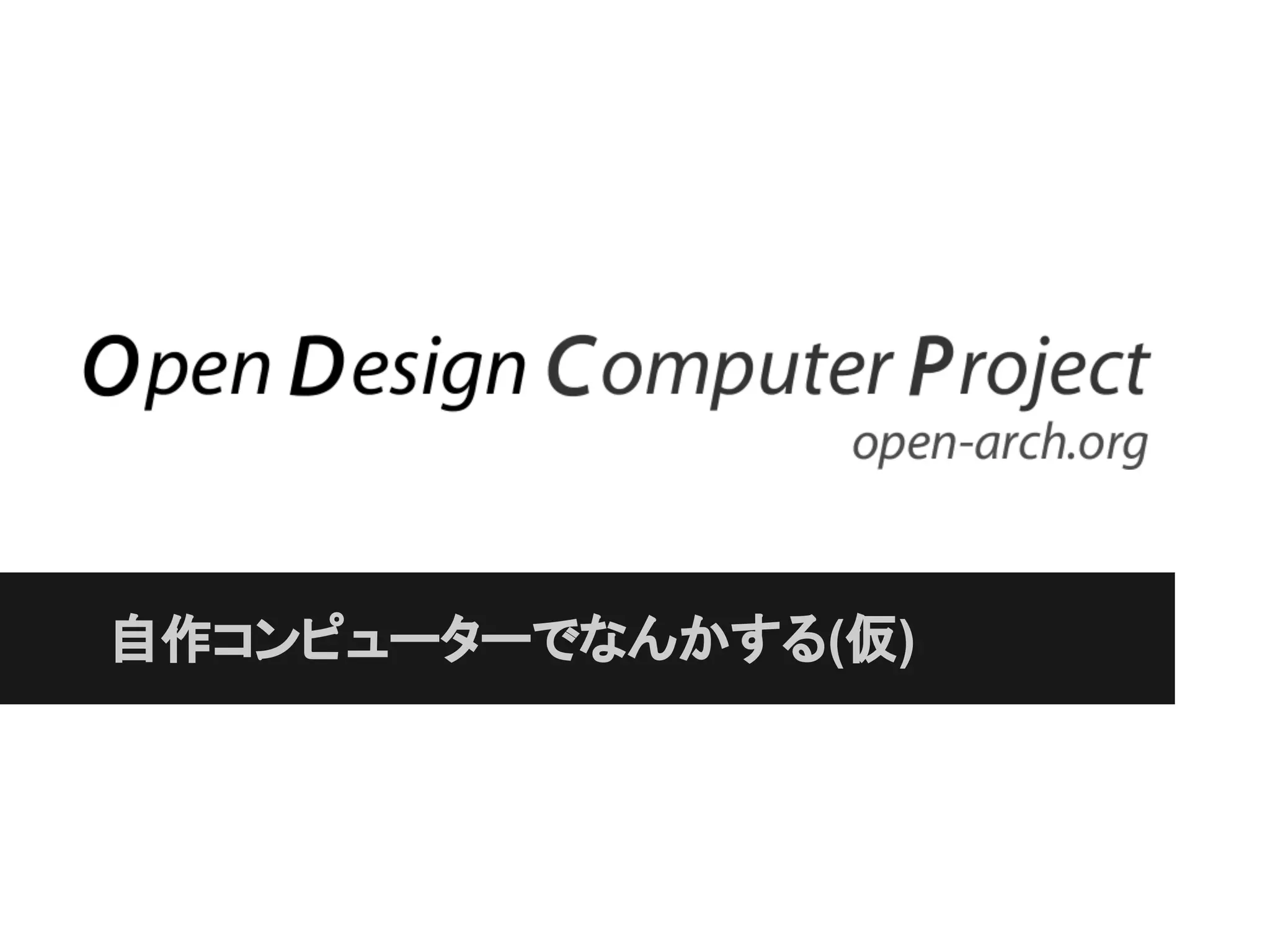

Open Design Computer Project の説明を、FPGA ボードでプレゼンした。

1. 自作コンピューターでなんかする(仮)

2. @hktechno
つくばの森に住み始めて 5年目
(但し、まだ卒業できてない)
未踏 2011 でなんかやってた。
最近全然違うことしてて辛い。
@cpu_labs がハードウェア担当してます。
僕は、Verilog 書いてません。

3. 自作PC != 自作コンピュータ
本格的自作コンピューター
自作コンピューターというのであれば、CPU から作
らなければ！
・命令セット
・MMU
・IOコントローラ
全部作る

5. mist32 アーキテクチャ
アウトオブオーダー実行
回路規模は大きくなるが速くなる
独自の命令セット
アウトオブオーダー実行に最適化
ハードウェアとソフトウェアの協調動作
OS を支援する機能をたくさん載せる

6. MIST1032ISA
In Order Execution : 6-Stage
Debugger Interface
35000 Logic Elements
(Altera Cyclone IV)
MIST1032SA
Out of Order Execution : 9-Stage
2-Issue / 4-Execute / 3-CDB
Register Renaming / Re Order Buffer
Speculative Execution
120000 Logic Elements
(Altera Cyclone IV)

7. mist32 の目標

8. アセンブラとバイナリ
00000470 <genrand_int31>:
470: 11 00 03 c0 push rbase
474: 11 00 03 e0 push rret
478: 18 00 03 c0 srspr rbase
32bit
47c: 0e e0 03 a0 lih rtmp,0x0
addr
480: 0d 40 47 a0 wl16 rtmp,0x220
484: 20 70 03 e2 movepc rret,8
488: 14 40 03 a0 b rtmp,#al
call
48c: 08 30 00 01 shr r0,0x1
490: 12 00 03 e0 pop rret
494: 12 00 03 c0 pop rbase return
498: 14 40 03 e0 b rret,#al

9. ソフトウェアとか
gcc binutils
ふつーのコンパイラ アセンブラとか
シミュレータ gdb
命令実行するだけ 手付かず...
コンパイラのバグつぶし
newlib llvm
ちゃんと動いてない やりたい

10. mruby 載せたい
UART (シリアル) ついてる
タイマーついてる
とりあえずコンパイルできれば動くらしい。
何かできそう。
最終的に OS 載せたいけど、いつになるかな...

11. これからやろうとしてること
● Out of Order コアを動かす
○ DE2-115 は諦めて、DE3 を買った
● MMU や割り込み・IO 周りのテスト
○ 多分、バグが大量に出てくる
○ ソフトウェアのバグなのか、ハードウェアのバグなのか、
責任の押し付け合い問題
● ベンチマーク取る
○ 現状の Dhrystone の数値がおかしい(バグ？)
● SD カード対応
○ スライドが現状13枚分しか入らない
● DMA 対応

12. DE3 用拡張ボード

13. 詳しくはこちら
http://open-arch.org/
(ググっても出て来ません)
https://github.com/techno
http://github.com/cpulabs
