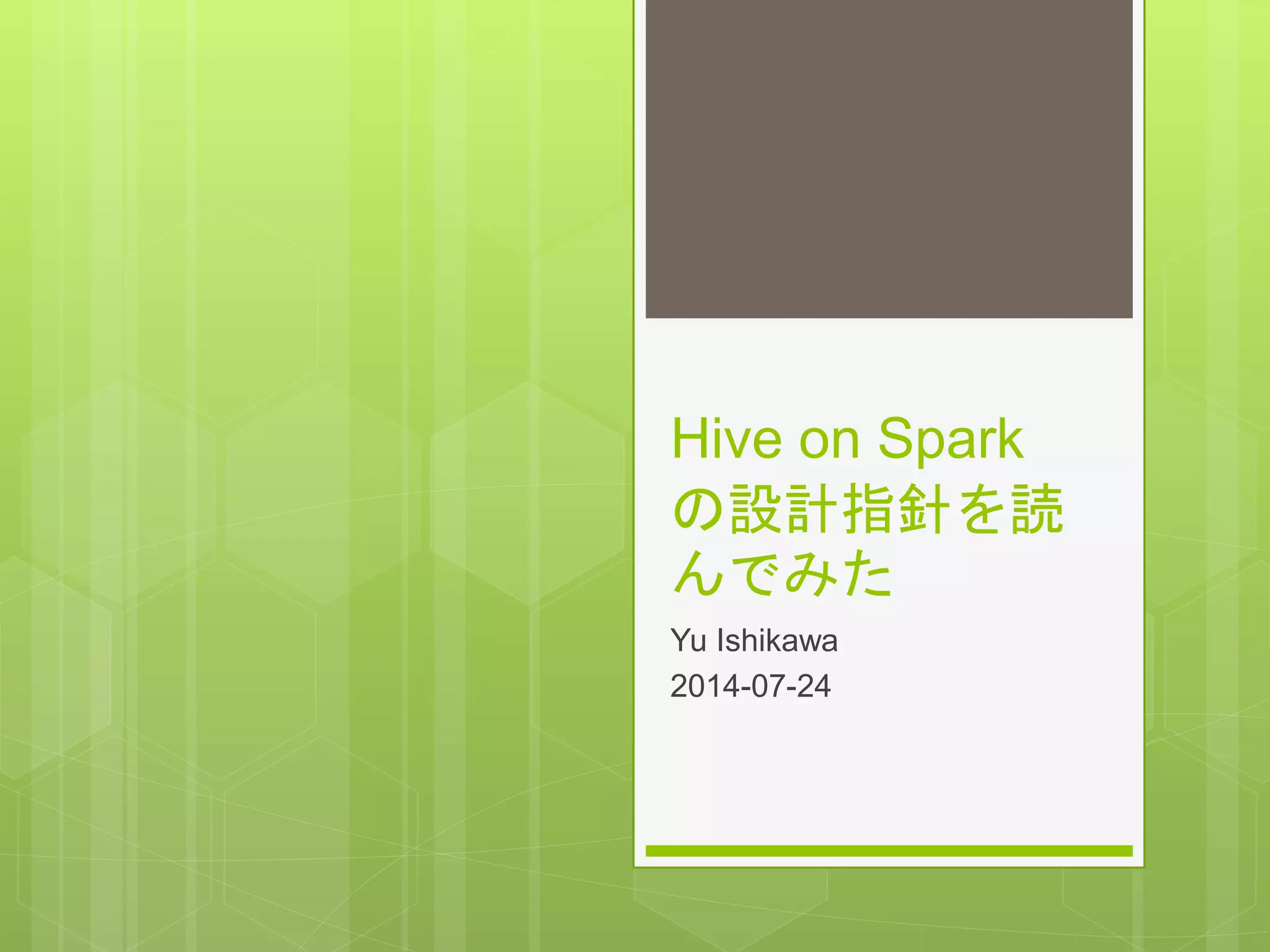

Hive on Spark の設計指針を読んでみた

1. Hive on Spark
の設計指針を読
んでみた
Yu Ishikawa
2014-07-24

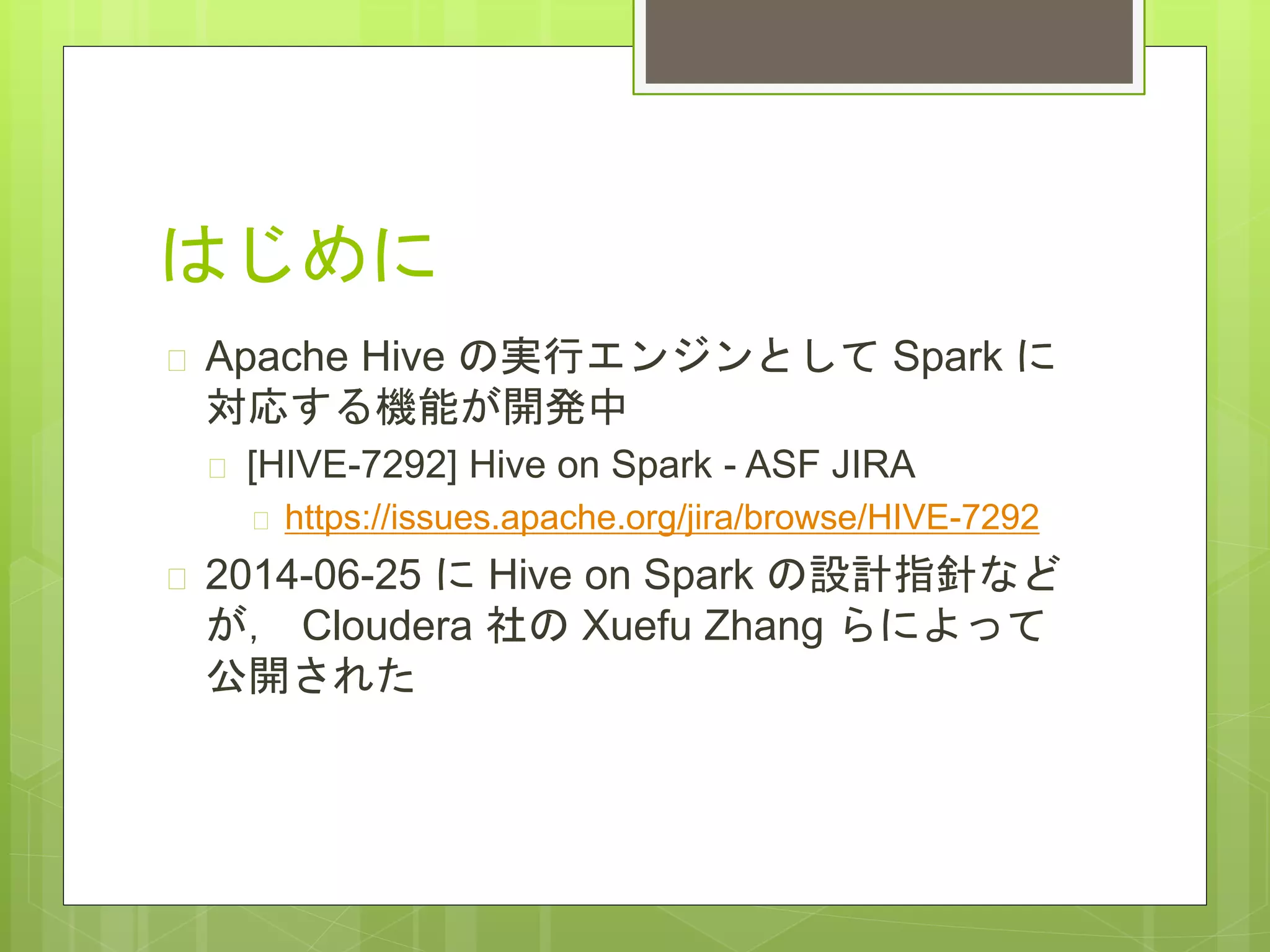

2. はじめに
 Apache Hive の実行エンジンとして Spark に
対応する機能が開発中
 [HIVE-7292] Hive on Spark - ASF JIRA
 https://issues.apache.org/jira/browse/HIVE-7292
 2014-06-25 に Hive on Spark の設計指針など
が， Cloudera 社の Xuefu Zhang らによって
公開された

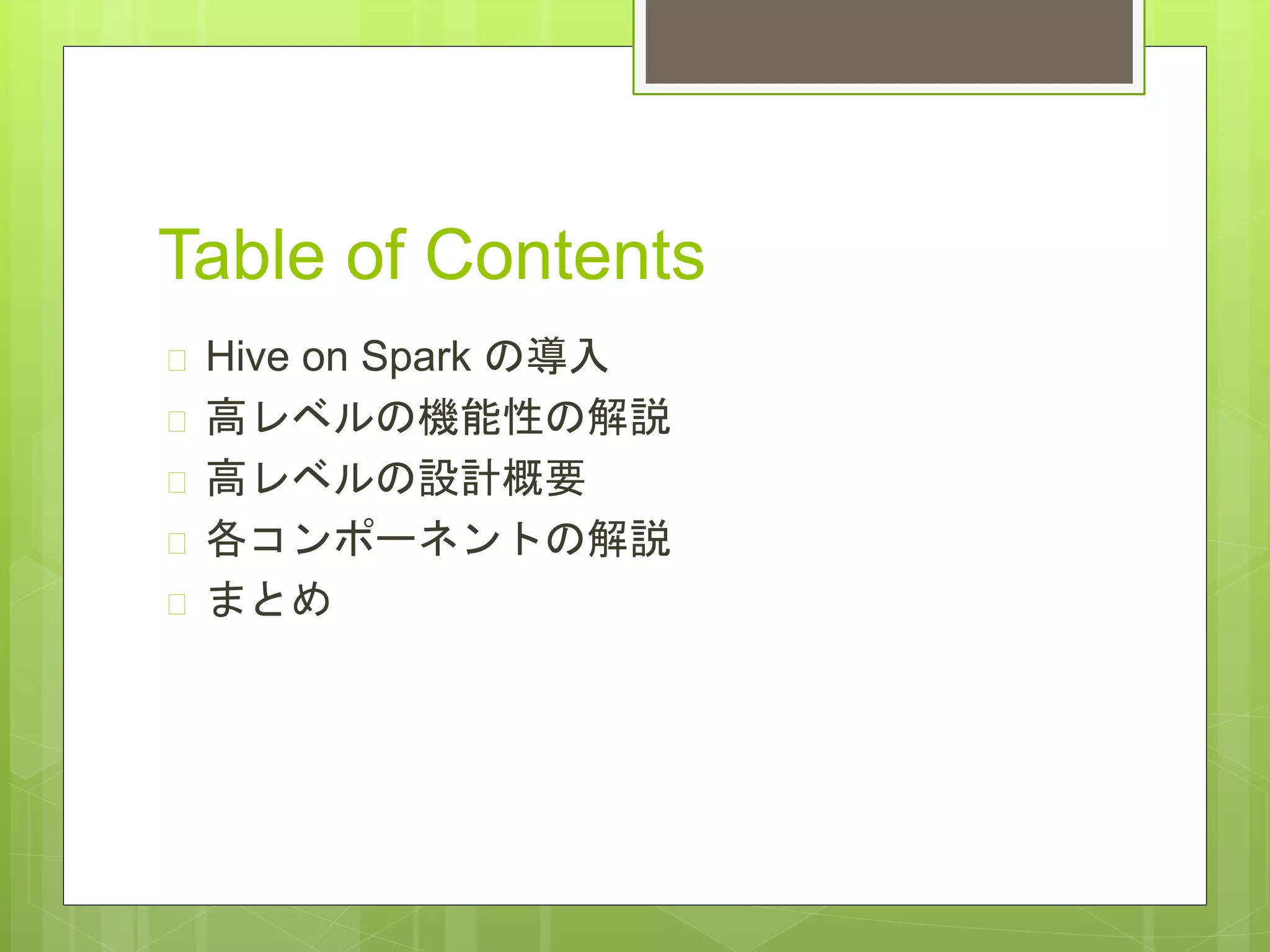

3. Table of Contents
 Hive on Spark の導入
 高レベルの機能性の解説
 高レベルの設計概要
 各コンポーネントの解説
 まとめ

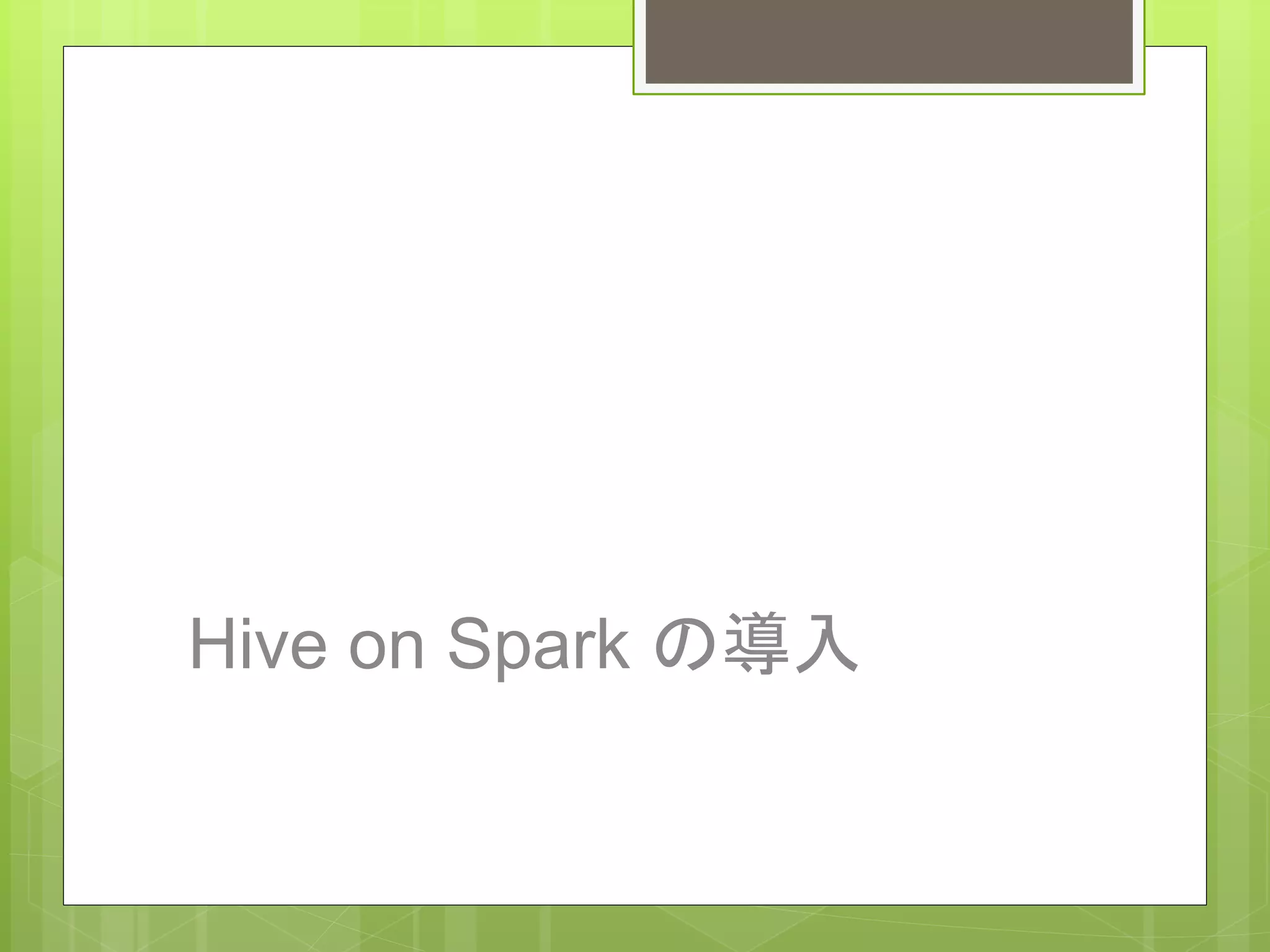

4. Hive on Spark の導入

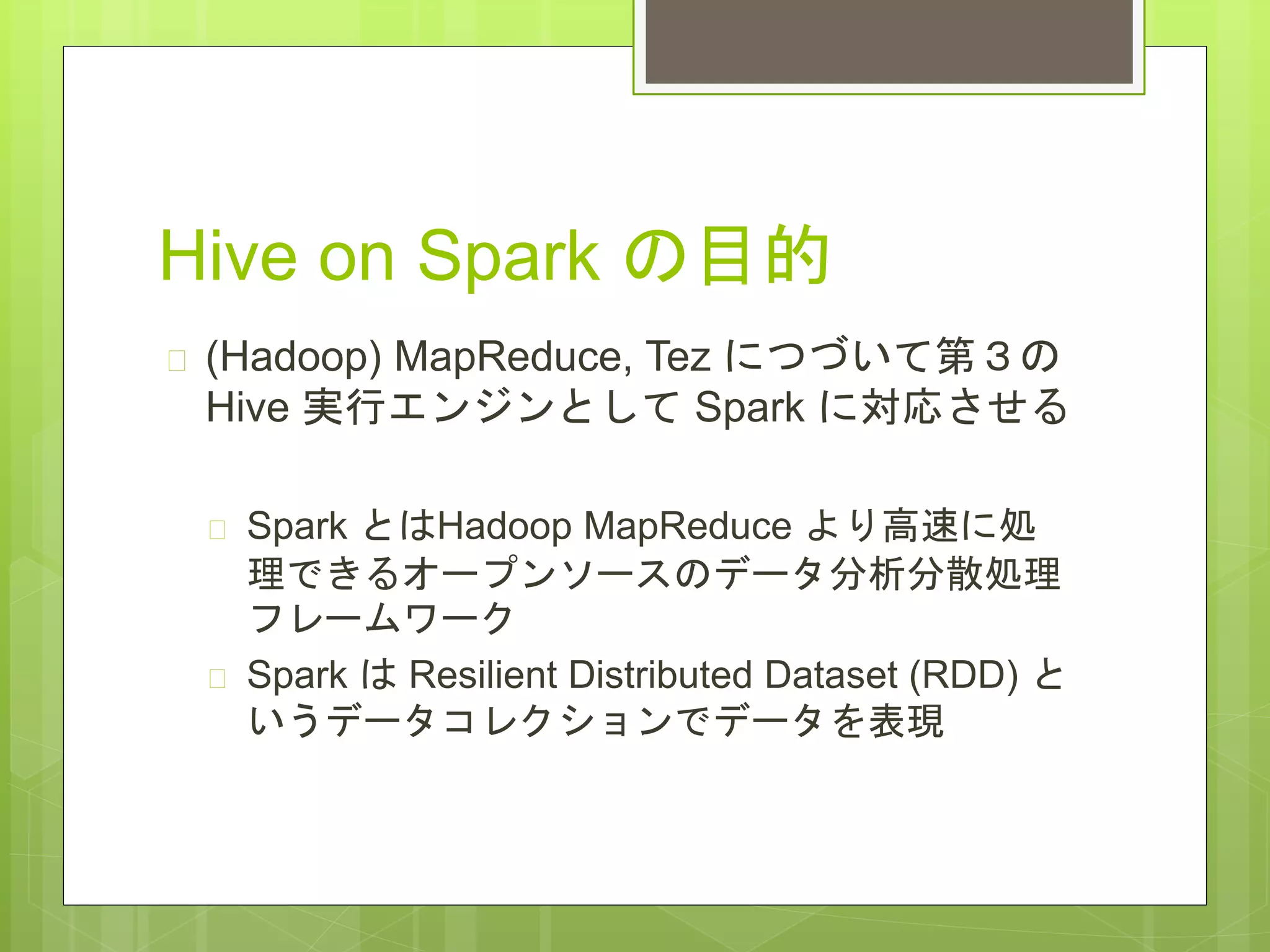

5. Hive on Spark の目的
 (Hadoop) MapReduce, Tez につづいて第３の
Hive 実行エンジンとして Spark に対応させる
 Spark とはHadoop MapReduce より高速に処
理できるオープンソースのデータ分析分散処理
フレームワーク
 Spark は Resilient Distributed Dataset (RDD) と
いうデータコレクションでデータを表現

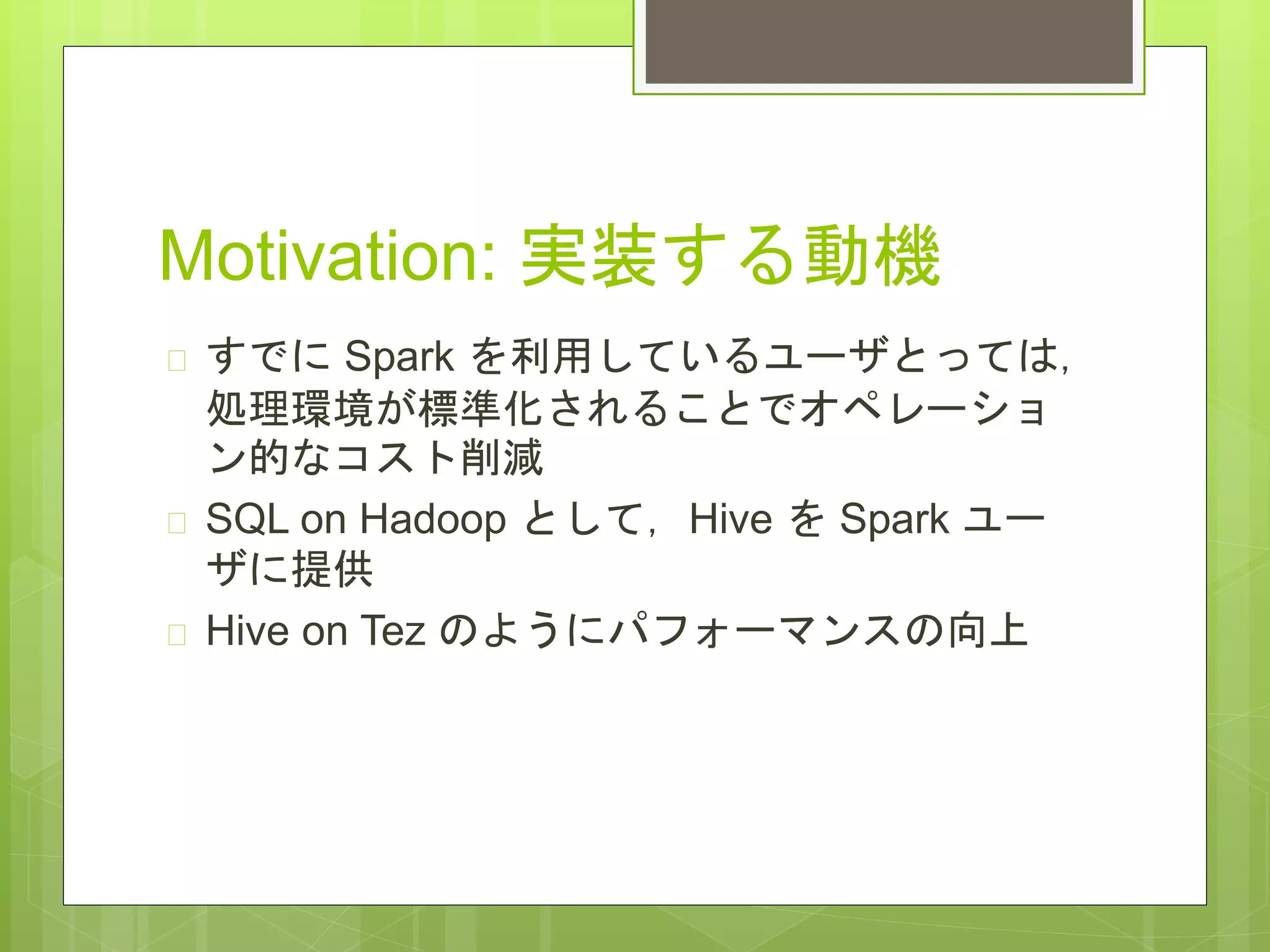

6. Motivation: 実装する動機
 すでに Spark を利用しているユーザとっては，
処理環境が標準化されることでオペレーショ
ン的なコスト削減
 SQL on Hadoop として，Hive を Spark ユー
ザに提供
 Hive on Tez のようにパフォーマンスの向上

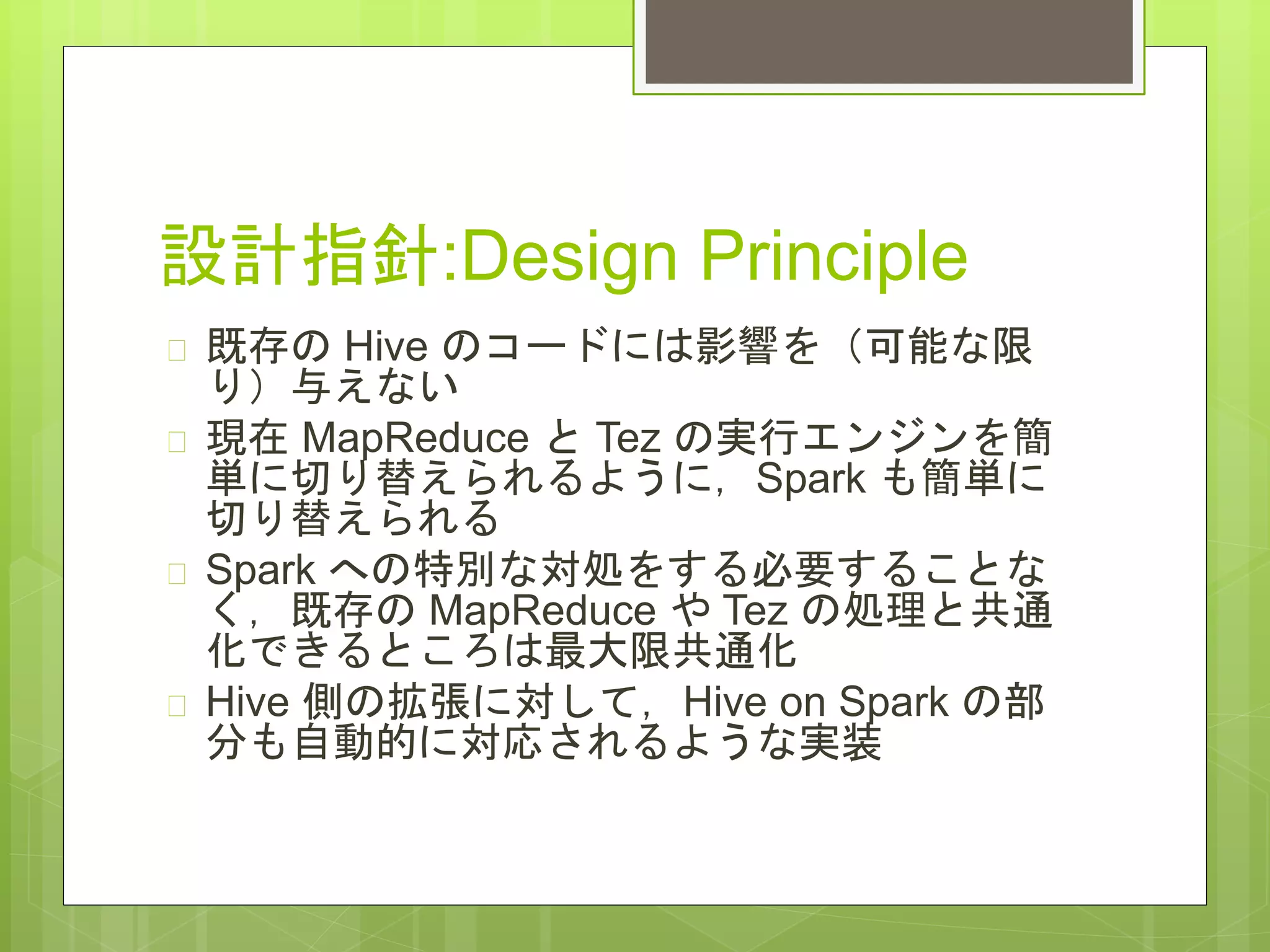

7. 設計指針:Design Principle
 既存の Hive のコードには影響を（可能な限
り）与えない
 現在 MapReduce と Tez の実行エンジンを簡
単に切り替えられるように，Spark も簡単に
切り替えられる
 Spark への特別な対処をする必要することな
く，既存の MapReduce や Tez の処理と共通
化できるところは最大限共通化
 Hive 側の拡張に対して，Hive on Spark の部
分も自動的に対応されるような実装

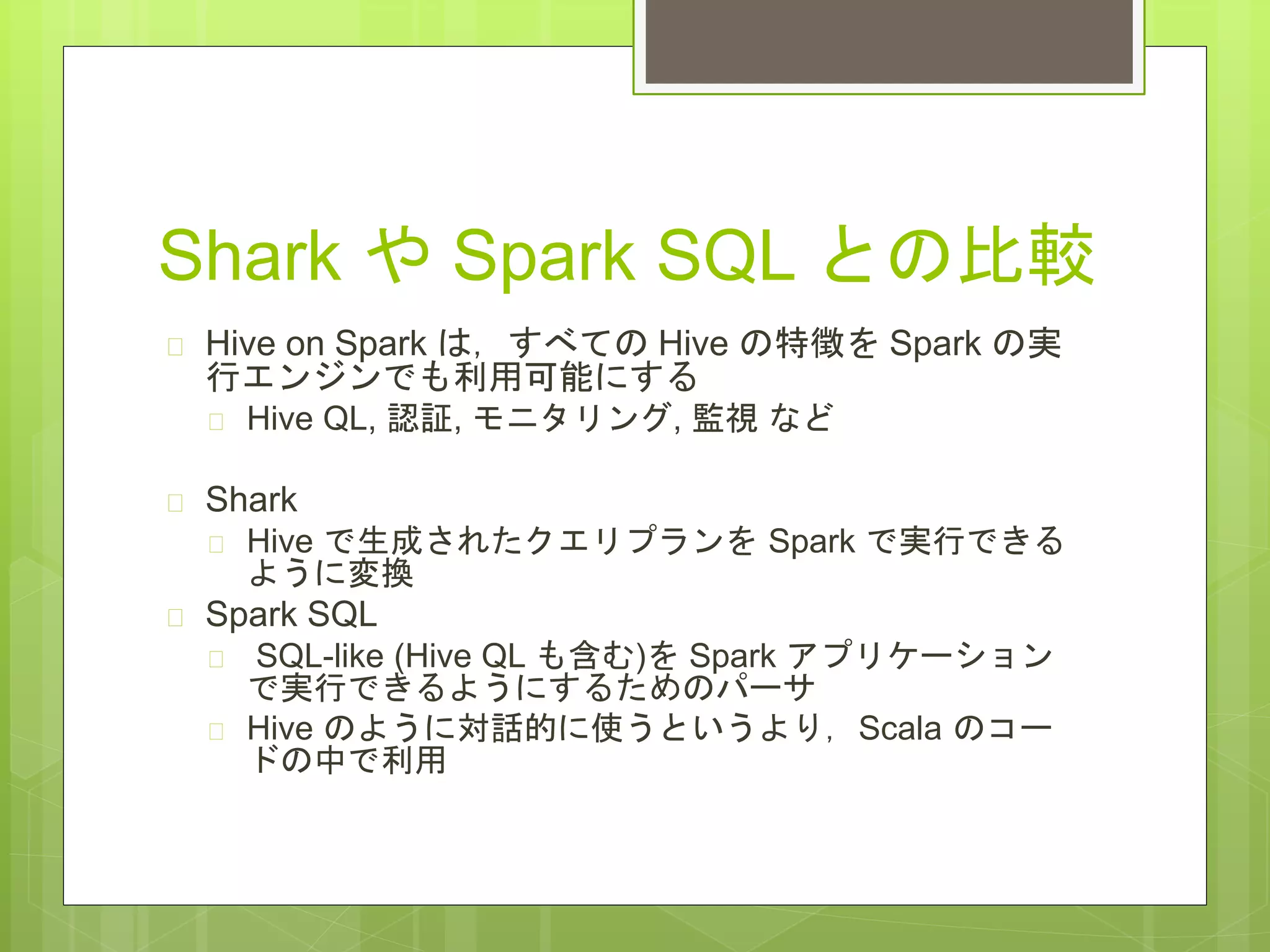

8. Shark や Spark SQL との比較
 Hive on Spark は，すべての Hive の特徴を Spark の実
行エンジンでも利用可能にする
 Hive QL, 認証, モニタリング, 監視 など
 Shark
 Hive で生成されたクエリプランを Spark で実行できる
ように変換
 Spark SQL
 SQL-like (Hive QL も含む)を Spark アプリケーション
で実行できるようにするためのパーサ
 Hive のように対話的に使うというより，Scala のコー
ドの中で利用

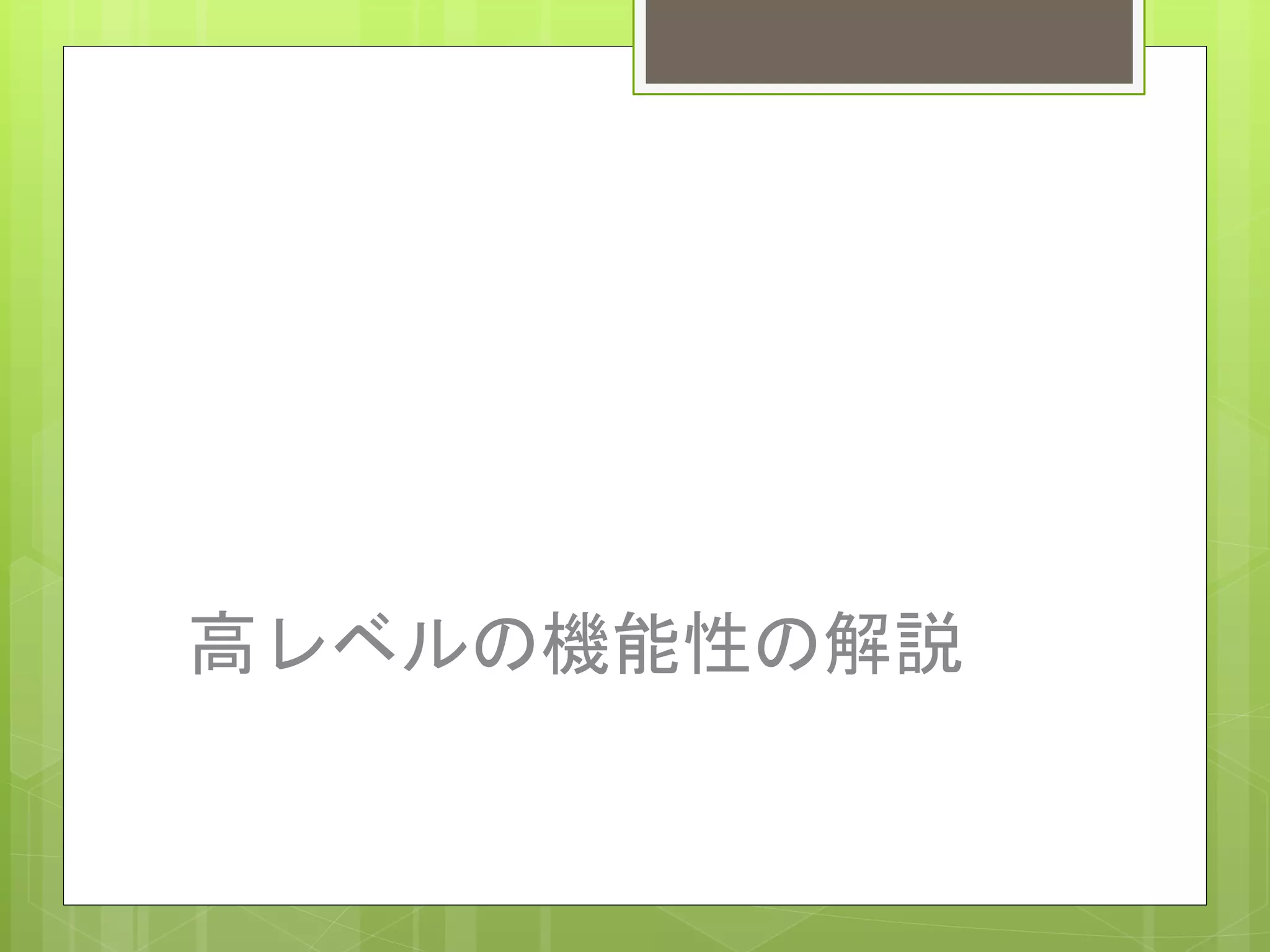

9. 高レベルの機能性の解説

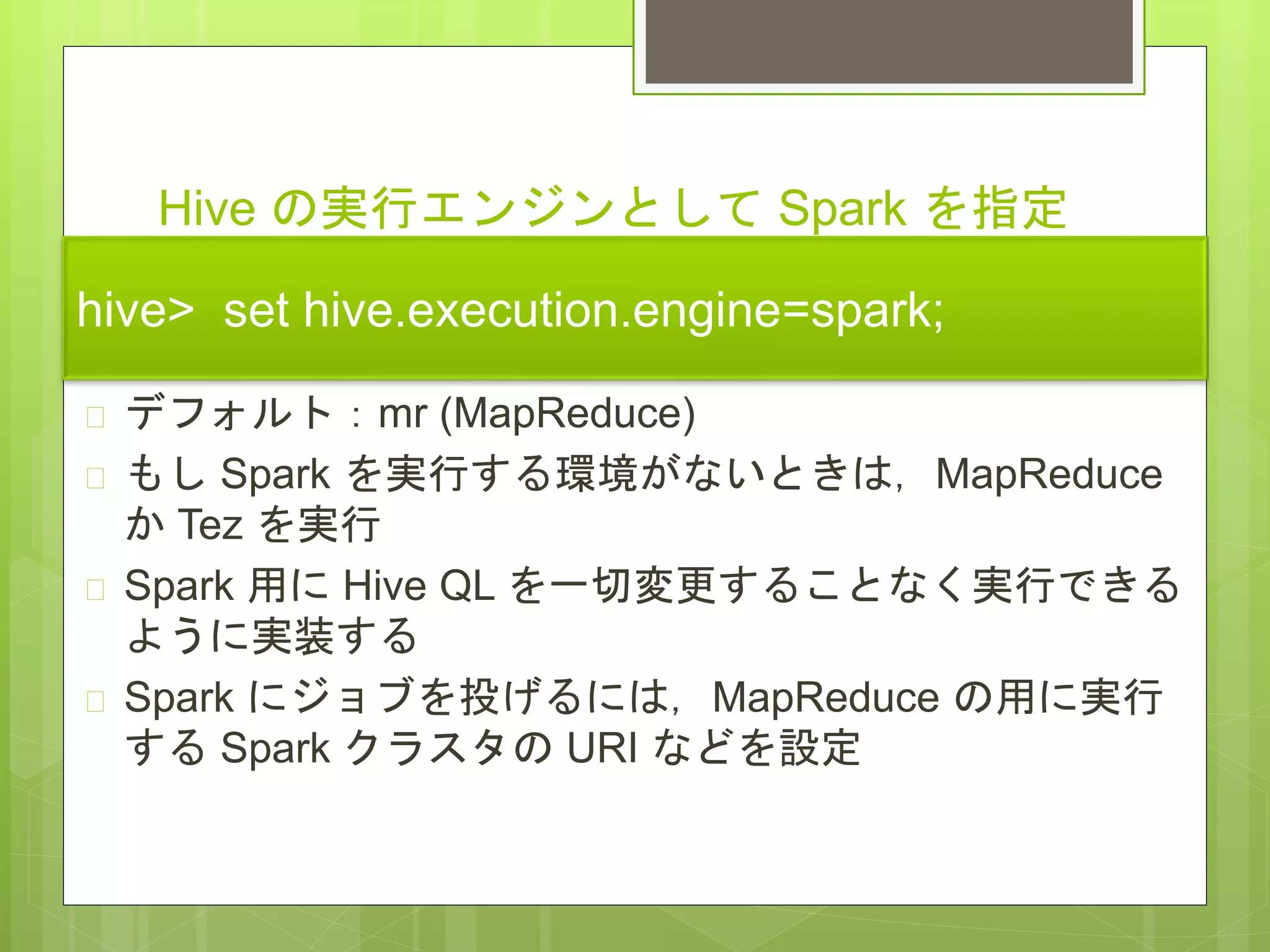

10. Hive の実行エンジンとして Spark を指定
する方法
 デフォルト：mr (MapReduce)
 もし Spark を実行する環境がないときは，MapReduce
か Tez を実行
 Spark 用に Hive QL を一切変更することなく実行できる
ように実装する
 Spark にジョブを投げるには，MapReduce の用に実行
する Spark クラスタの URI などを設定
hive> set hive.execution.engine=spark;

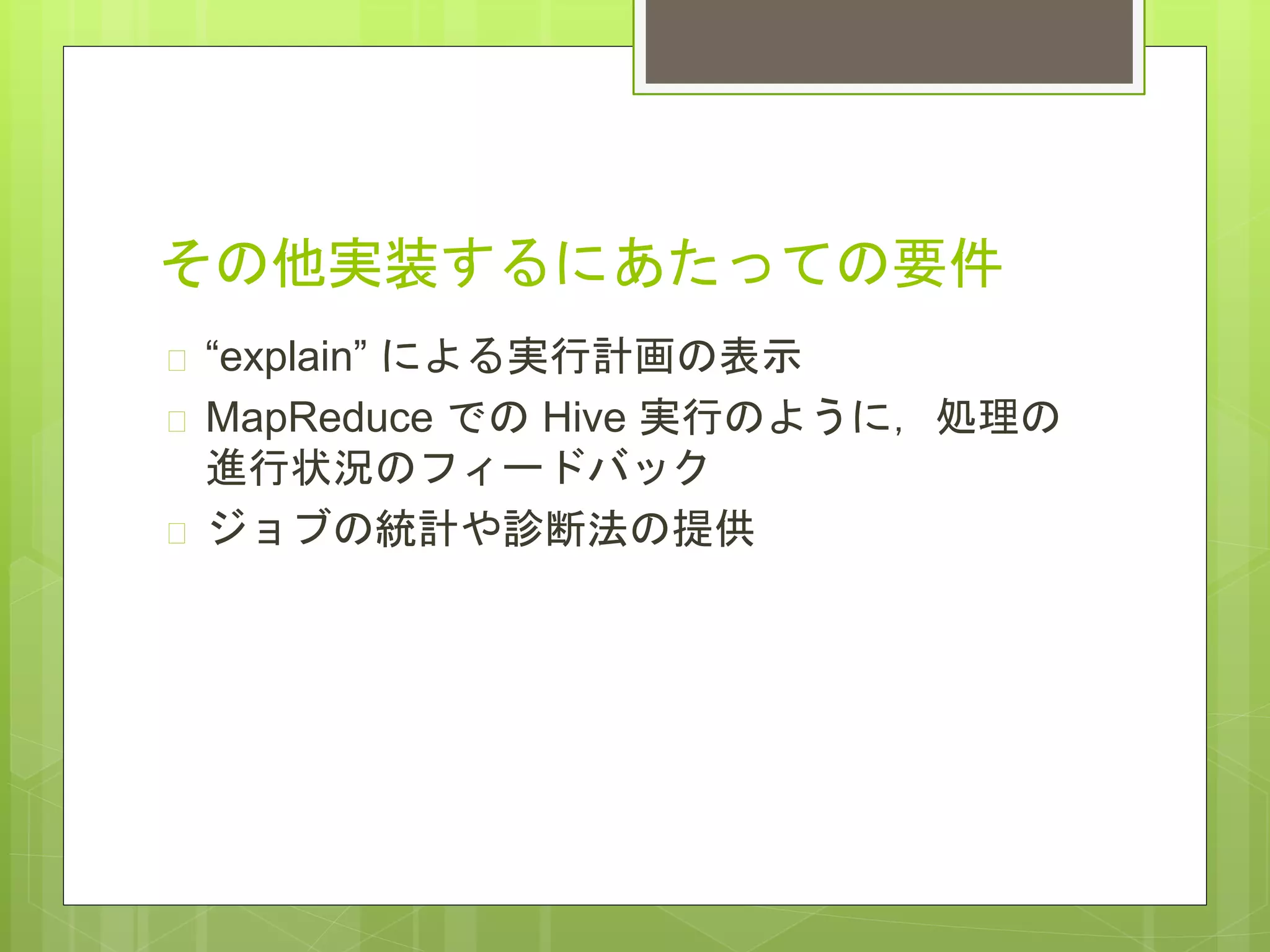

11. その他実装するにあたっての要件
 “explain” による実行計画の表示
 MapReduce での Hive 実行のように，処理の
進行状況のフィードバック
 ジョブの統計や診断法の提供

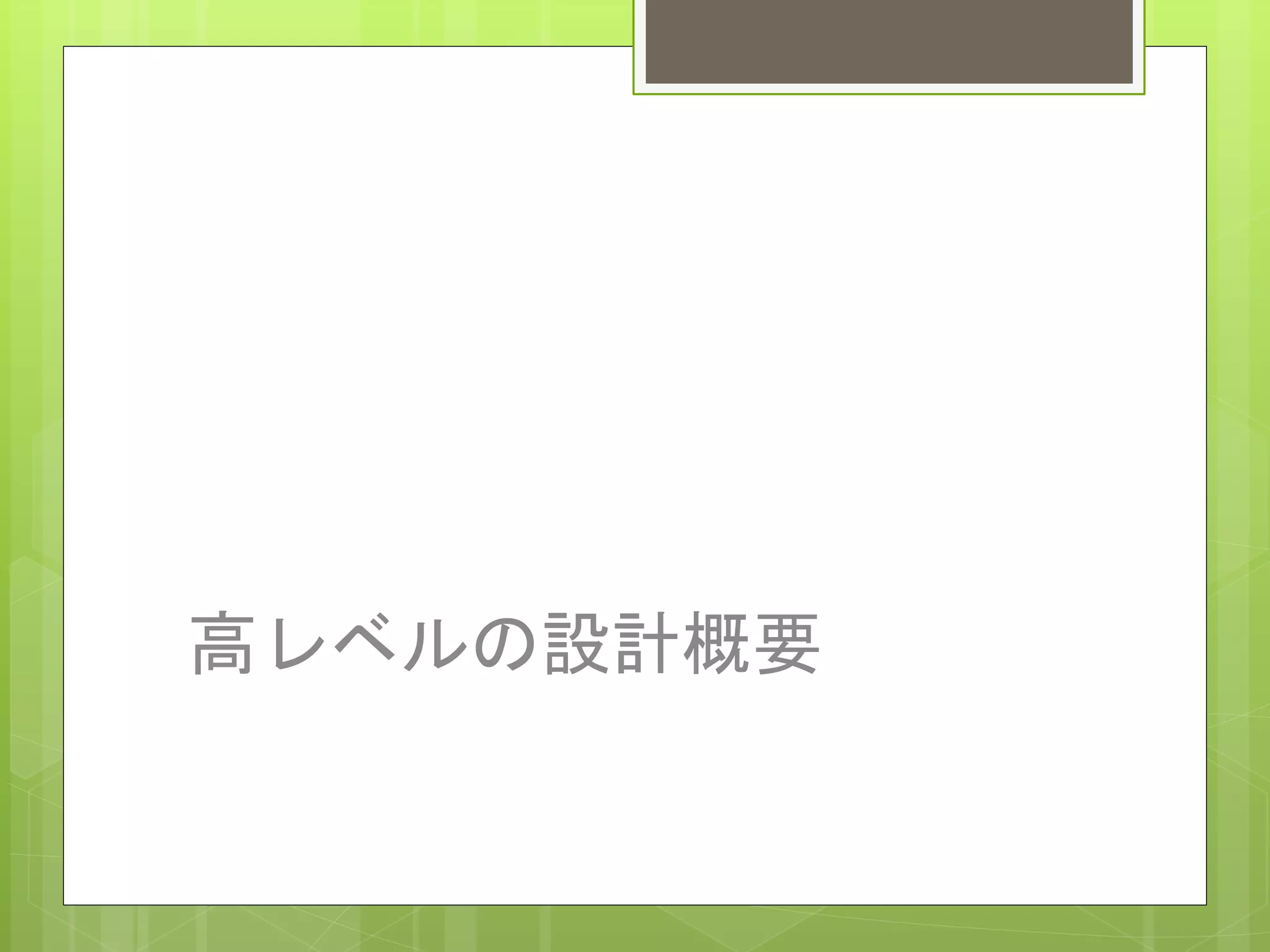

12. 高レベルの設計概要

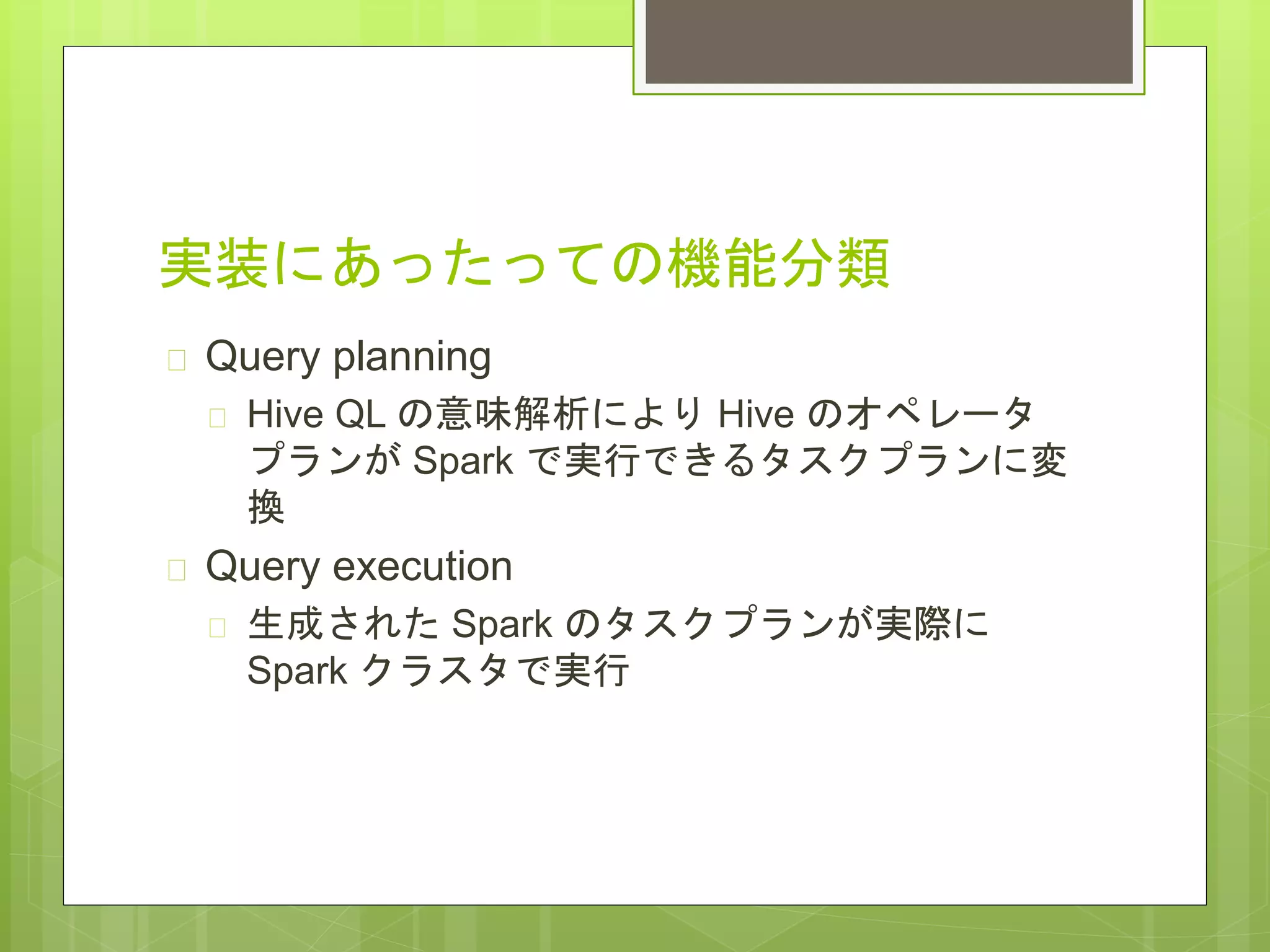

13. 実装にあったっての機能分類
 Query planning
 Hive QL の意味解析により Hive のオペレータ
プランが Spark で実行できるタスクプランに変
換
 Query execution
 生成された Spark のタスクプランが実際に
Spark クラスタで実行

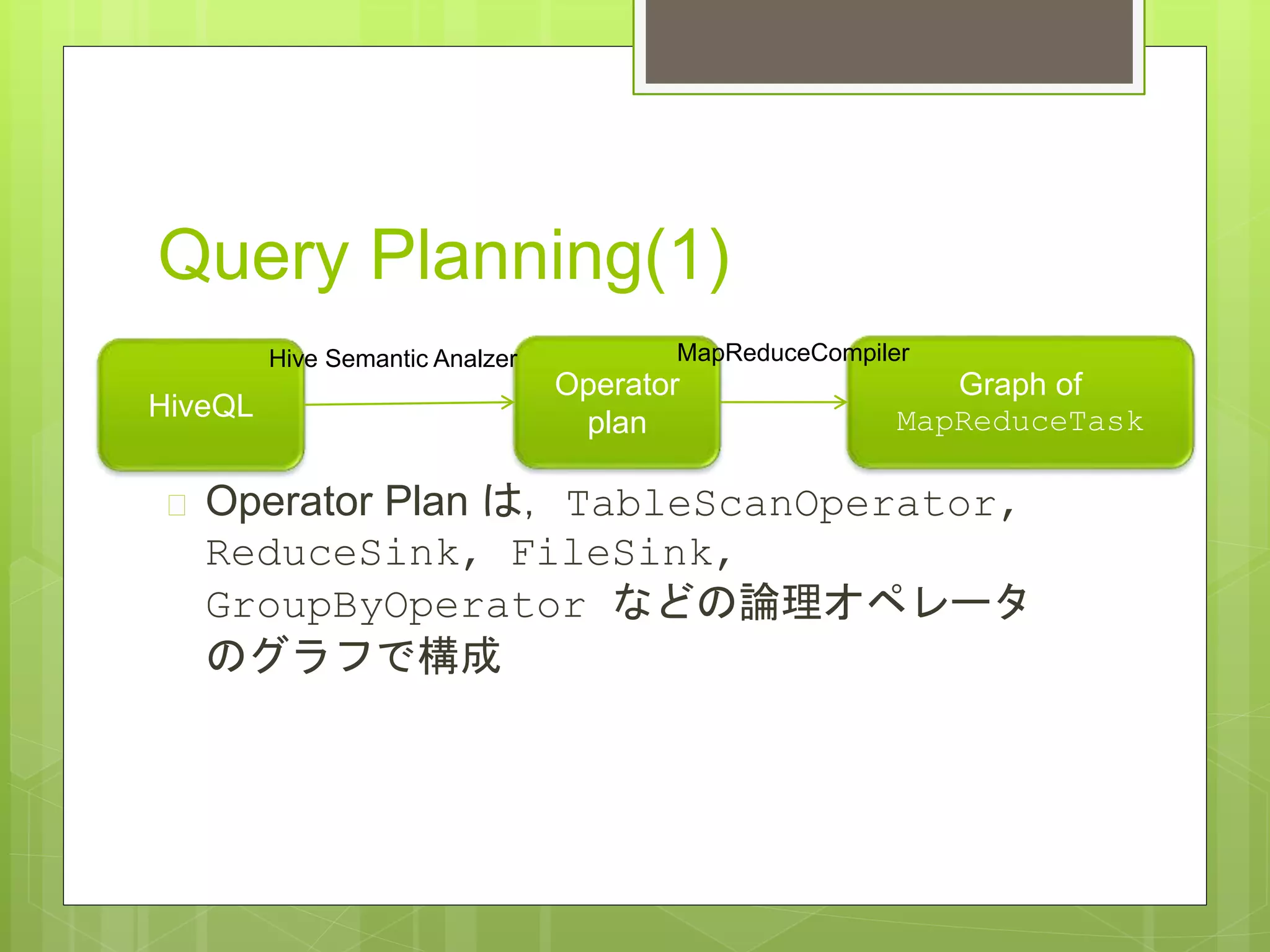

14. Query Planning(1)
 Operator Plan は，TableScanOperator,
ReduceSink, FileSink,
GroupByOperator などの論理オペレータ
のグラフで構成
HiveQL
Operator
plan
Hive Semantic Analzer
Graph of
MapReduceTask
MapReduceCompiler

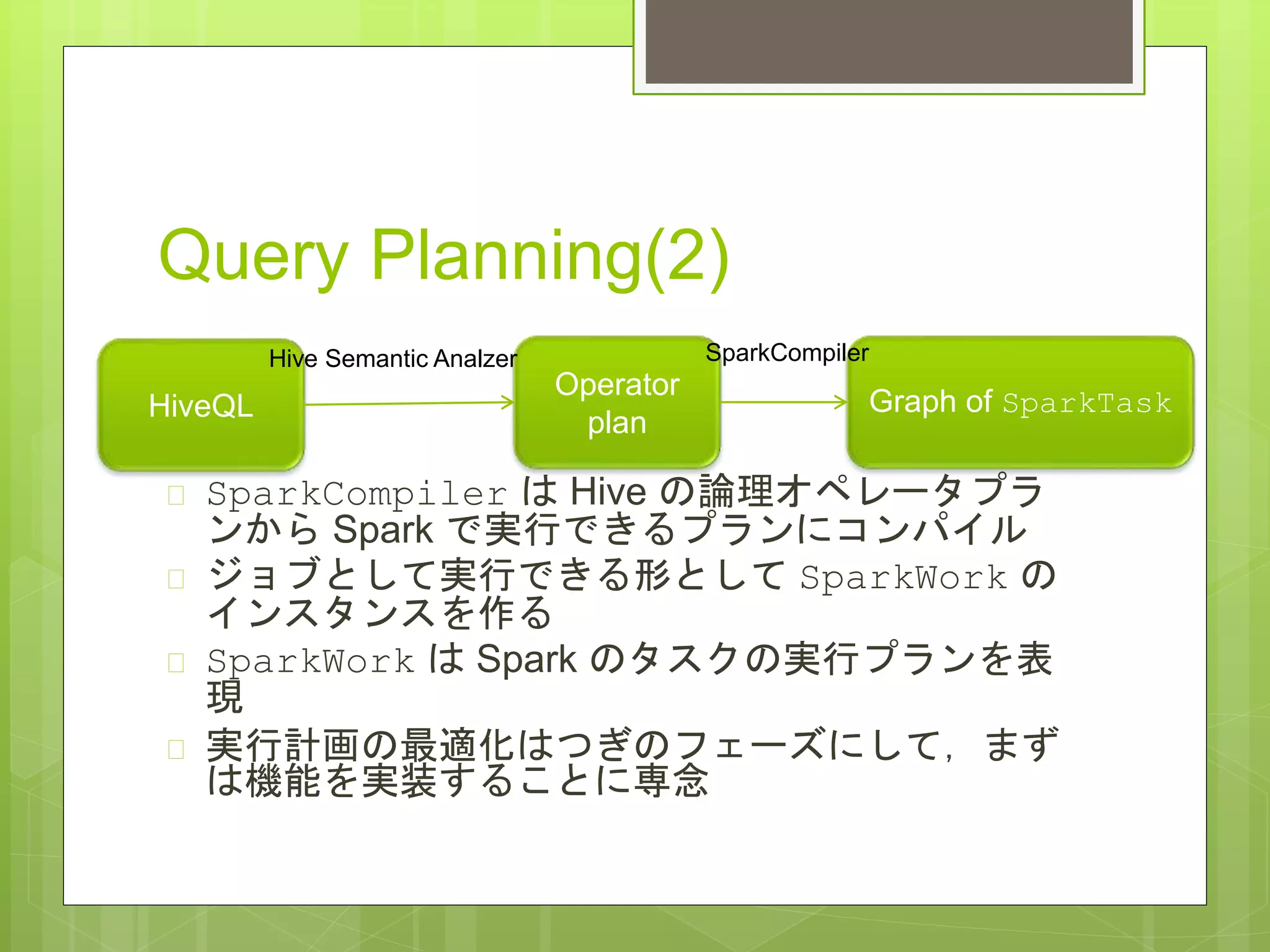

15. Query Planning(2)
 SparkCompiler は Hive の論理オペレータプラ
ンから Spark で実行できるプランにコンパイル
 ジョブとして実行できる形として SparkWork の
インスタンスを作る
 SparkWork は Spark のタスクの実行プランを表
現
 実行計画の最適化はつぎのフェーズにして，まず
は機能を実装することに専念
HiveQL
Operator
plan
Hive Semantic Analzer
Graph of SparkTask
SparkCompiler

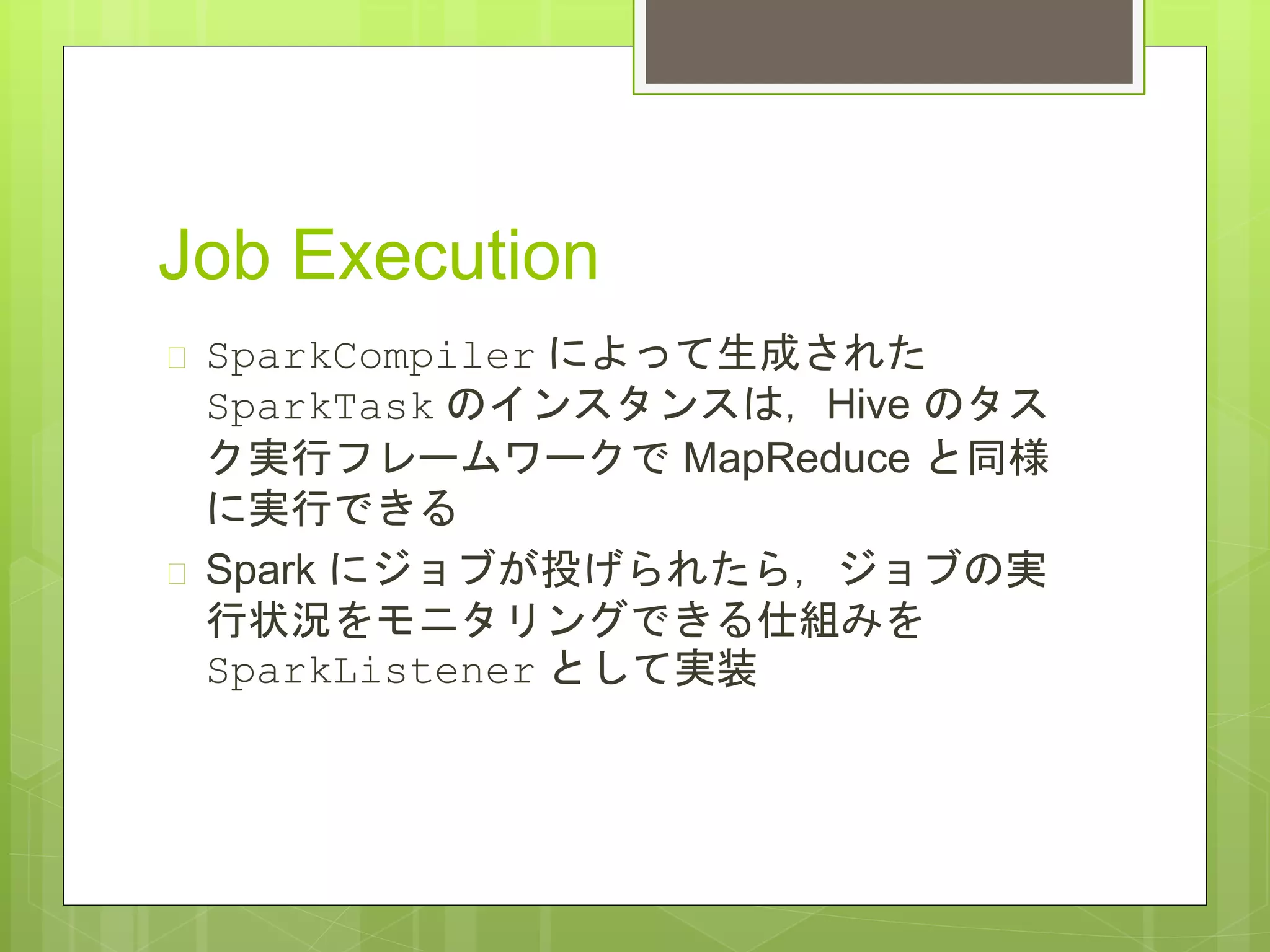

16. Job Execution
 SparkCompiler によって生成された
SparkTask のインスタンスは，Hive のタス
ク実行フレームワークで MapReduce と同様
に実行できる
 Spark にジョブが投げられたら，ジョブの実
行状況をモニタリングできる仕組みを
SparkListener として実装

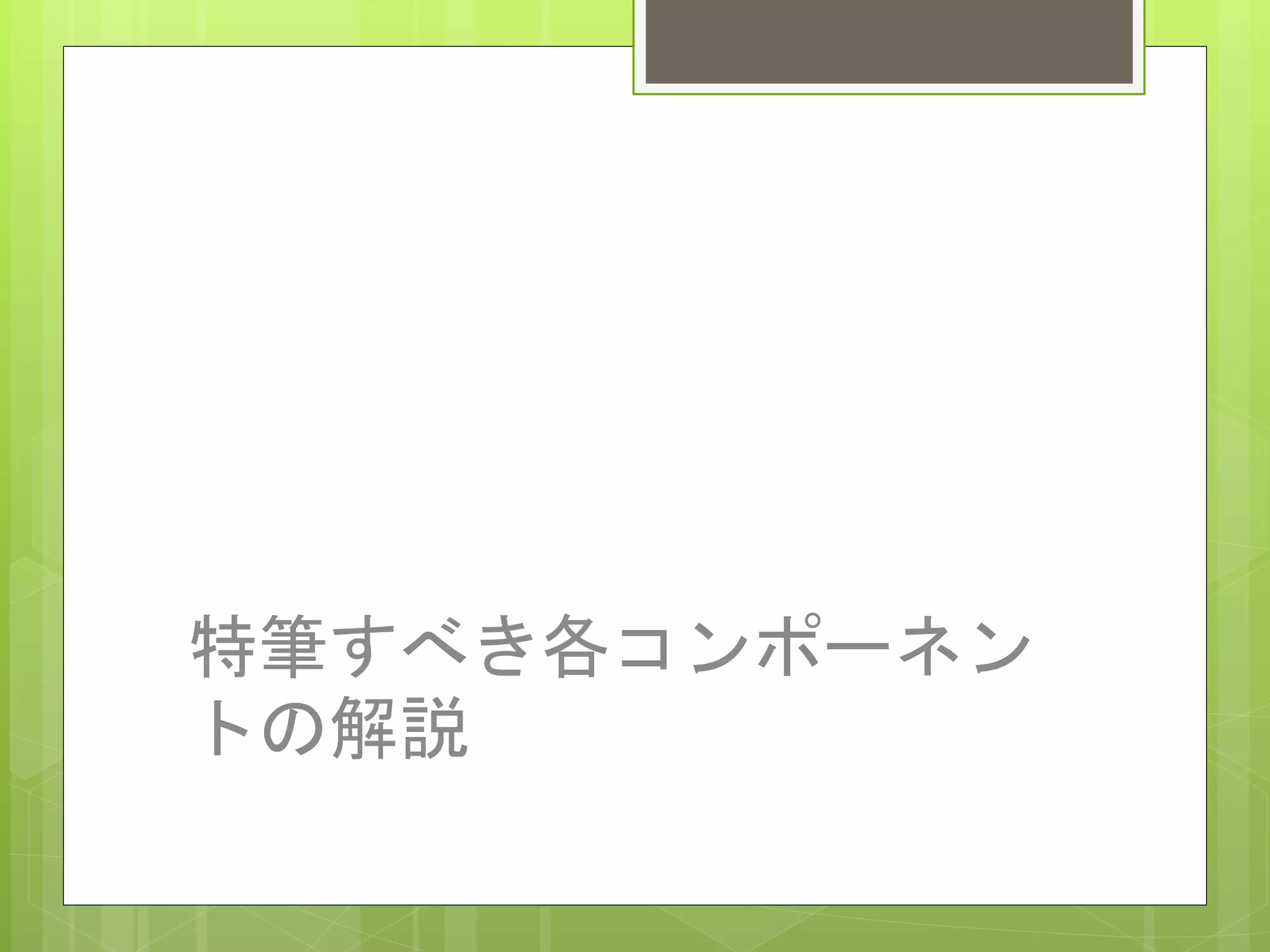

17. 特筆すべき各コンポーネン
トの解説

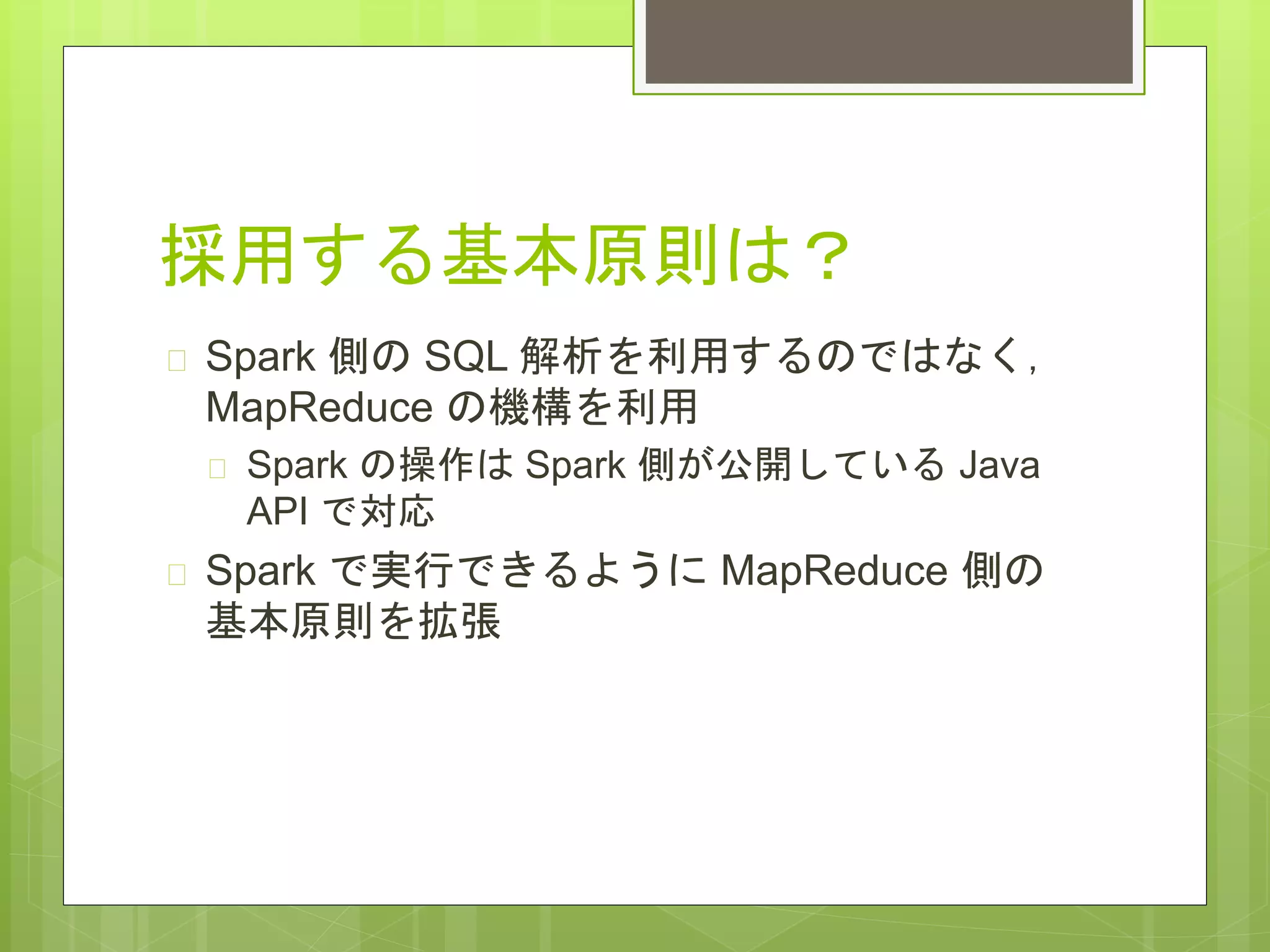

18. 採用する基本原則は？
 Spark 側の SQL 解析を利用するのではなく，
MapReduce の機構を利用
 Spark の操作は Spark 側が公開している Java
API で対応
 Spark で実行できるように MapReduce 側の
基本原則を拡張

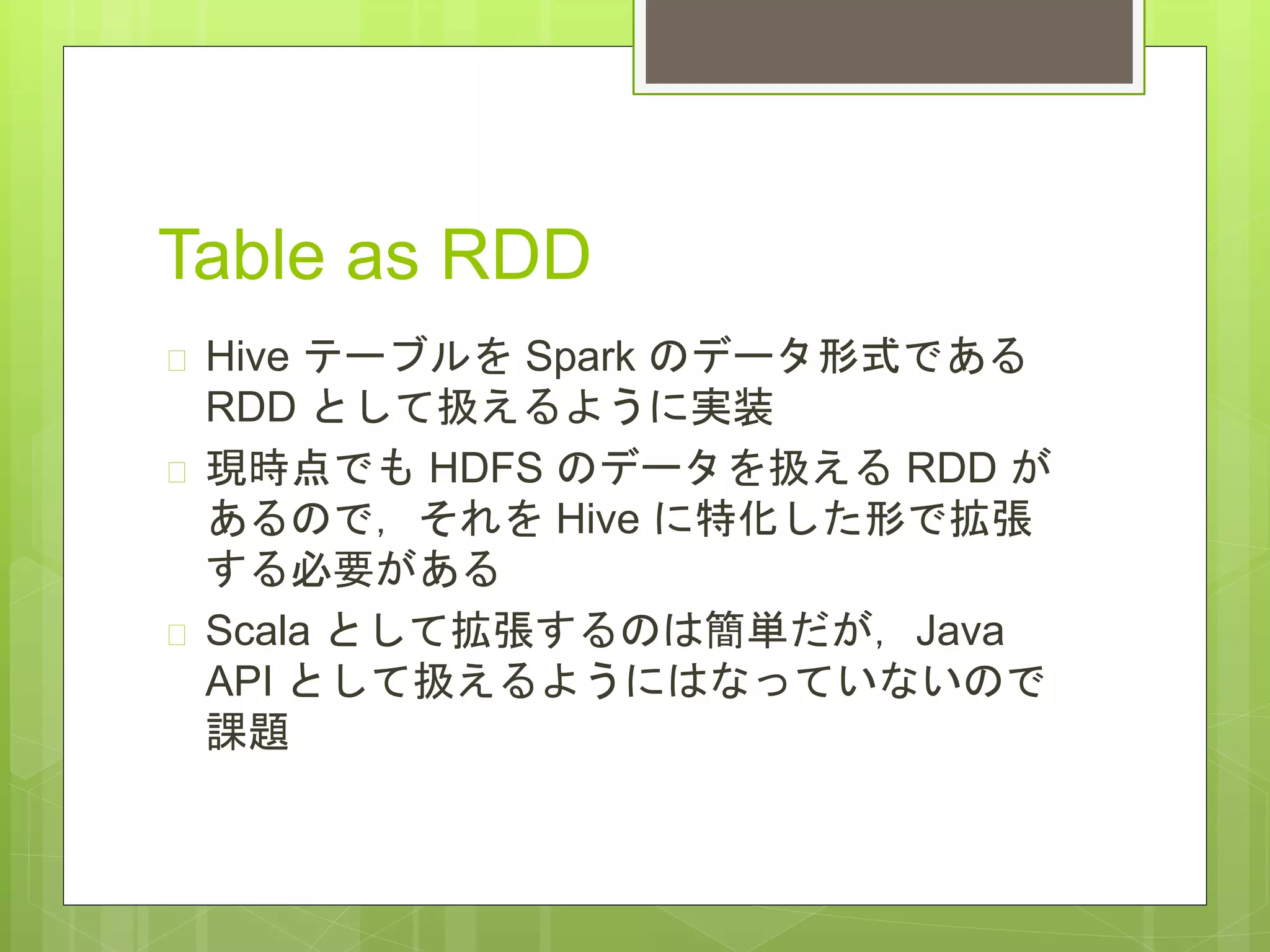

19. Table as RDD
 Hive テーブルを Spark のデータ形式である
RDD として扱えるように実装
 現時点でも HDFS のデータを扱える RDD が
あるので，それを Hive に特化した形で拡張
する必要がある
 Scala として拡張するのは簡単だが，Java
API として扱えるようにはなっていないので
課題

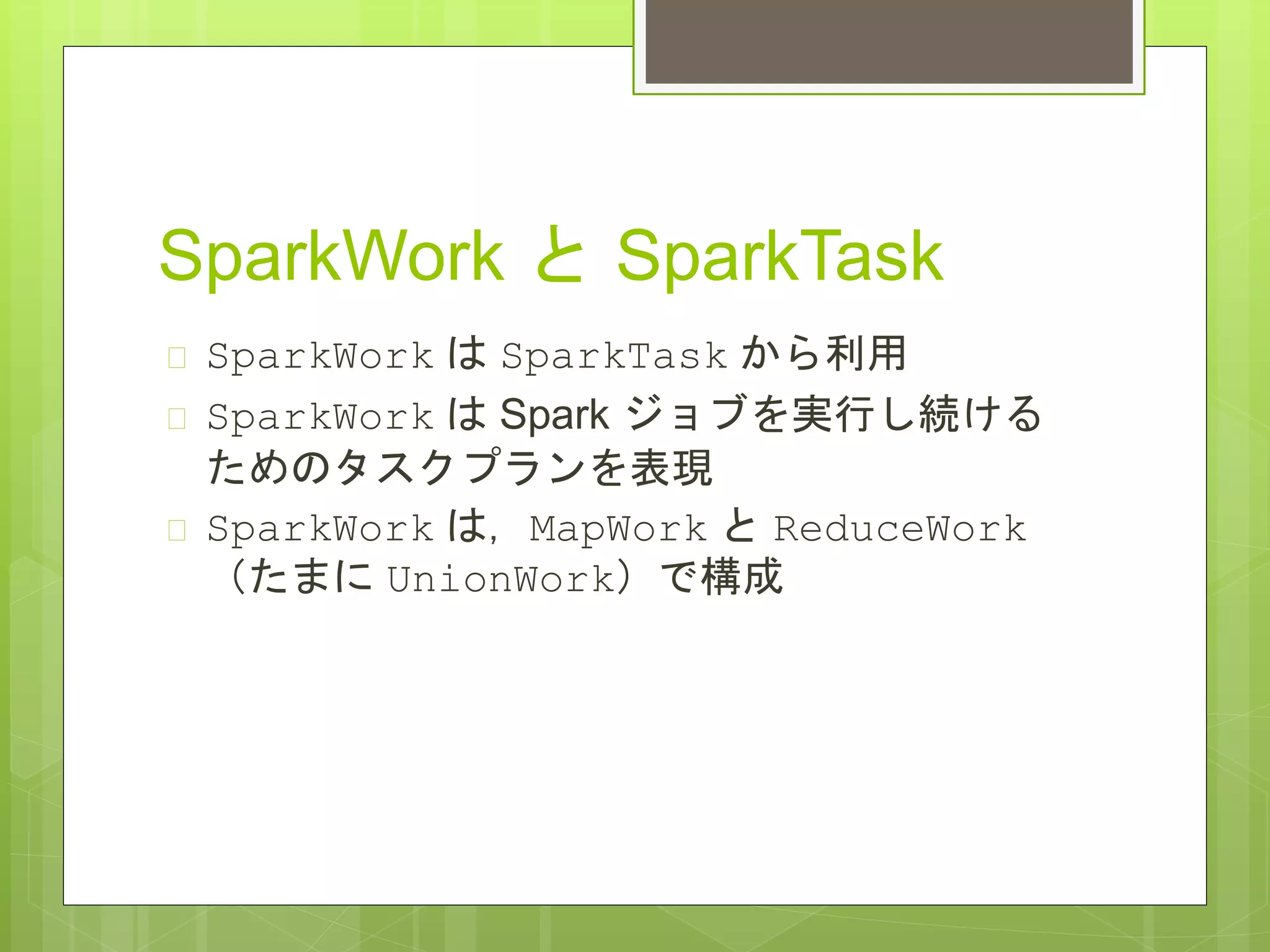

20. SparkWork と SparkTask
 SparkWork は SparkTask から利用
 SparkWork は Spark ジョブを実行し続ける
ためのタスクプランを表現
 SparkWork は，MapWork と ReduceWork
（たまに UnionWork）で構成

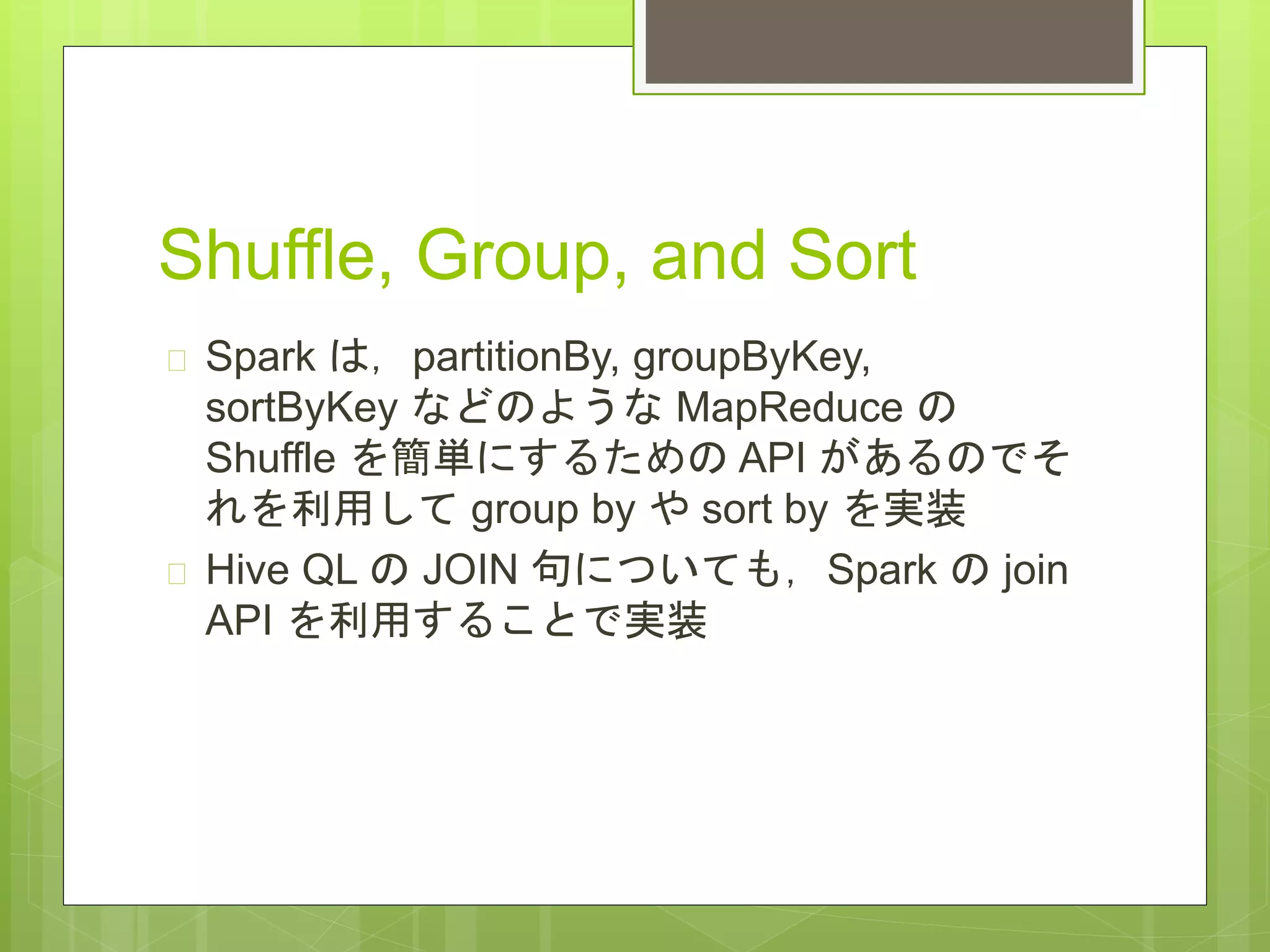

21. Shuffle, Group, and Sort
 Spark は，partitionBy, groupByKey,
sortByKey などのような MapReduce の
Shuffle を簡単にするための API があるのでそ
れを利用して group by や sort by を実装
 Hive QL の JOIN 句についても，Spark の join
API を利用することで実装

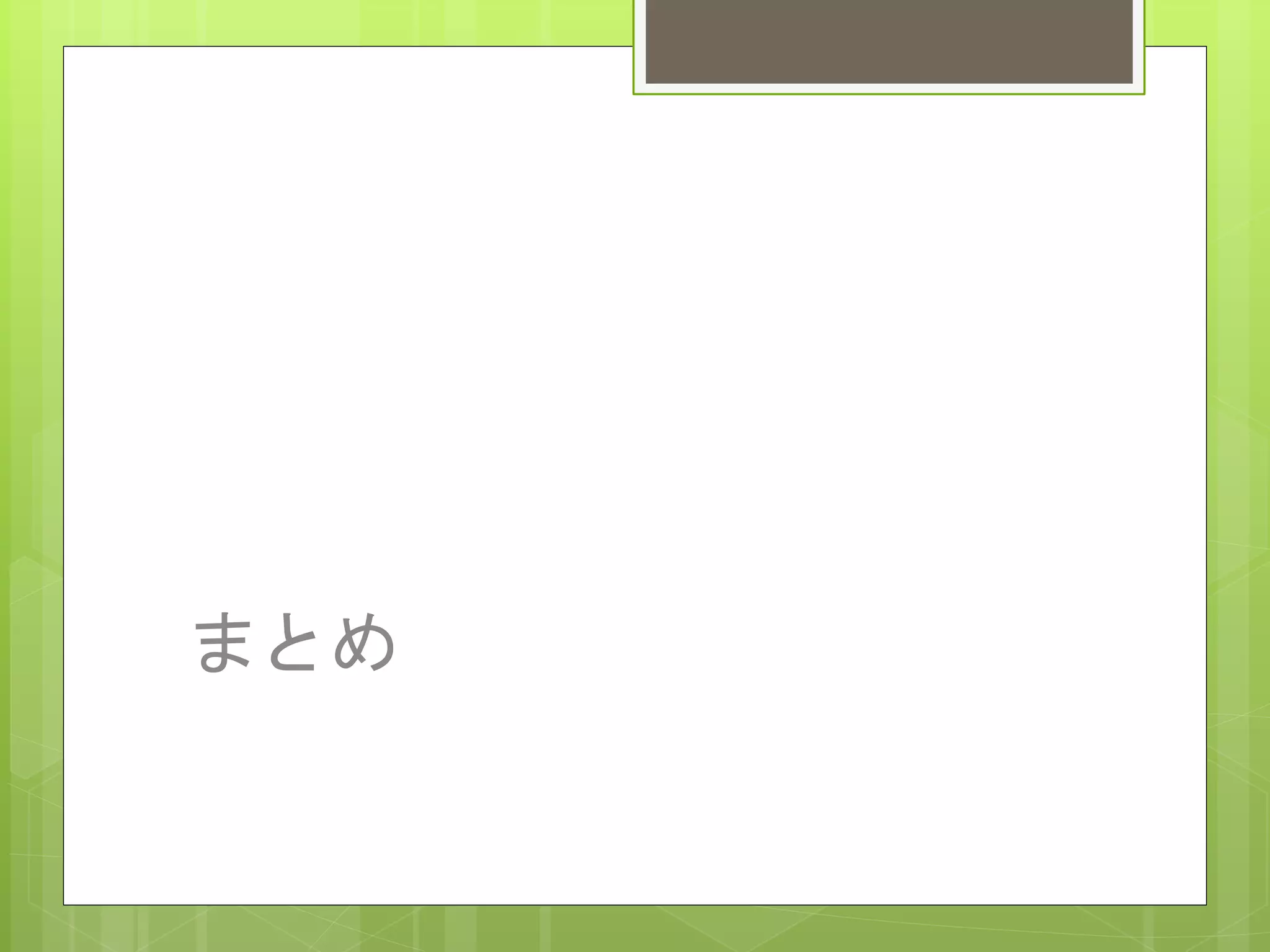

22. まとめ

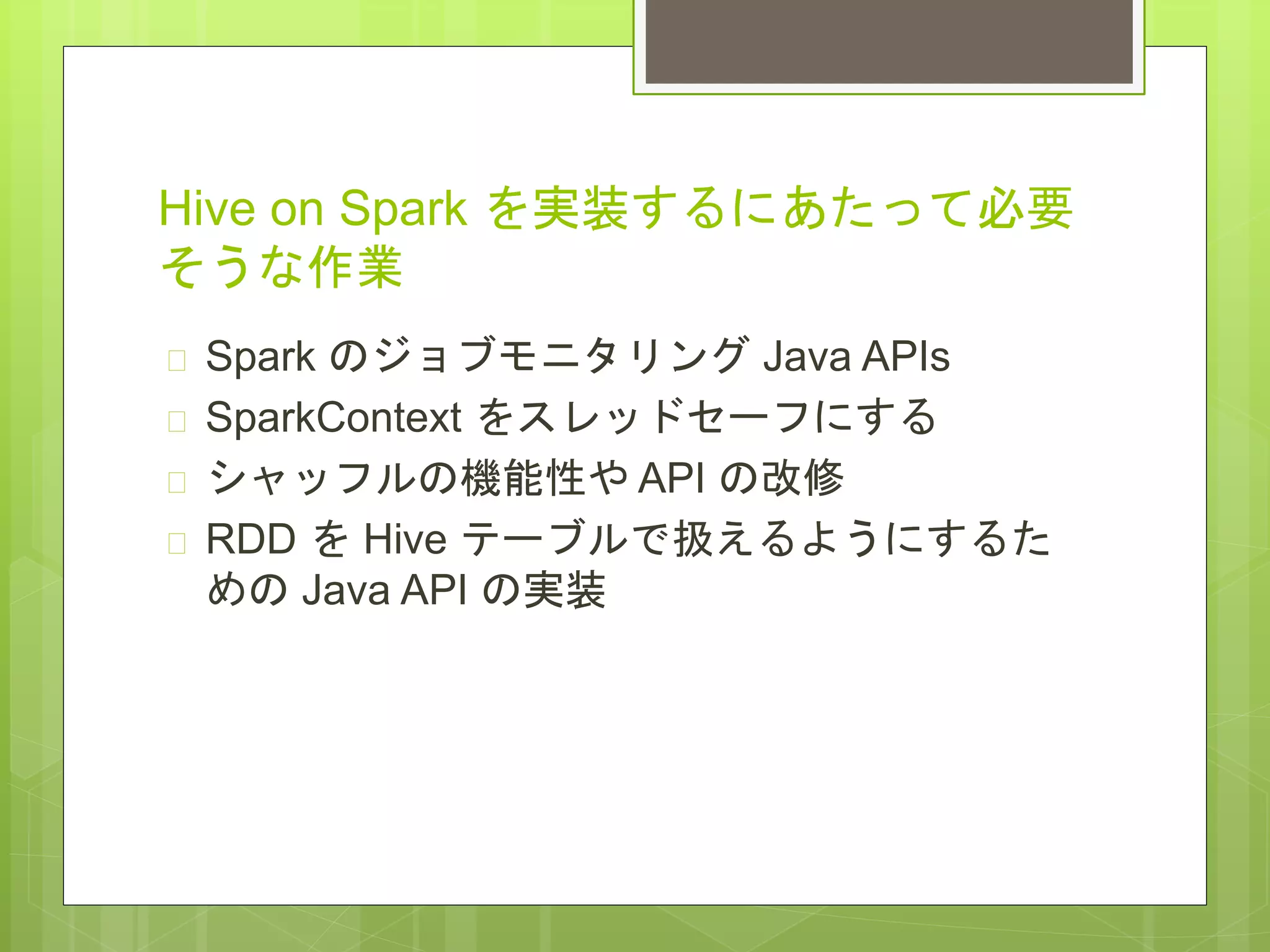

23. Hive on Spark を実装するにあたって必要
そうな作業
 Spark のジョブモニタリング Java APIs
 SparkContext をスレッドセーフにする
 シャッフルの機能性や API の改修
 RDD を Hive テーブルで扱えるようにするた
めの Java API の実装

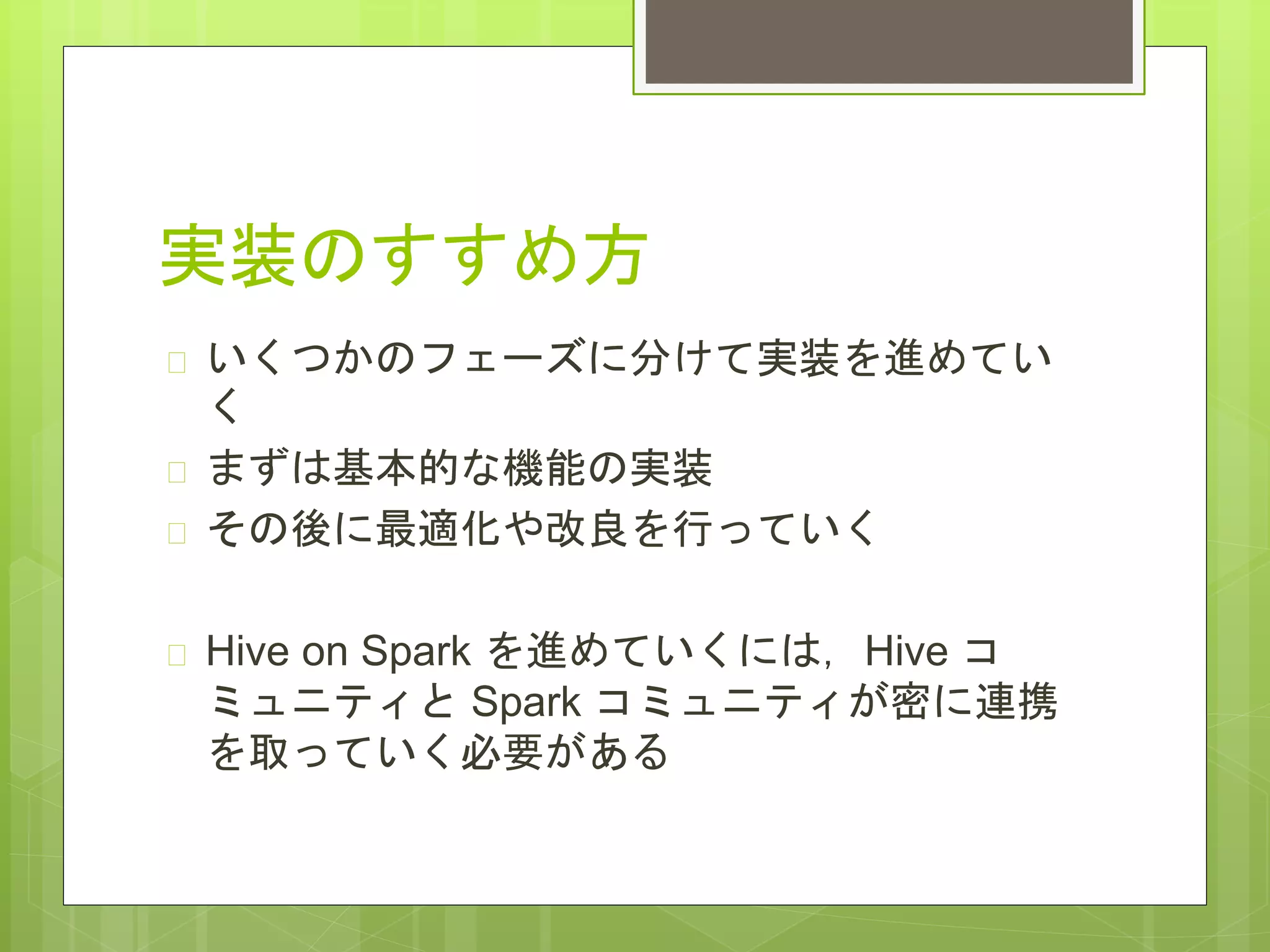

24. 実装のすすめ方
 いくつかのフェーズに分けて実装を進めてい
く
 まずは基本的な機能の実装
 その後に最適化や改良を行っていく
 Hive on Spark を進めていくには，Hive コ
ミュニティと Spark コミュニティが密に連携
を取っていく必要がある
