3. FLUIDA = zat alir
Zat cair GAS
1. Molekul terikat secara longgar
tapi berdekatan
2.Tekanan yang terjadi karena
gaya gravitasi
3.Tekanan terjadi tegak lurus
bidang
1. Molekul bergerak bebas dan
saling bertumbukan
2. Tekanan akibat tumbukan
antar molekul
3. Tekanan terjadi tidak tegak
lurus bidang
SECARA GARIS BESAR
PERBEDAAN SIFAT-SIFAT ZAT
CAIR DAN GAS
4. •Salah satu ciri fluida adalah kenyataan bahwa jarak antar
molekulnya tidak tetap, bergantung pada waktu. Ini disebabkan
oleh lemahnya ikatan antara molekul (gaya kohesi).
•Gaya kohesi adalah gaya tarik-menarik antarmolekul sejenis.
•Gaya kohesi antar molekul gas sangat kecil jika dibandingkan
gaya kohesi antar molekul zat cair. Keadaan ini menyebabkan
molekul-molekul gas menjadi relatif bebas sehingga gas selalu
memenuhi ruang.
•Gas bersifat mudah dimampatkan sedangkan zat cair sulit. Gas
jika dimampatkan dengan tekanan yang cukup besar akan
berubah menjadi zat cair
5. Fluida dalam tubuh manusia:
Dalam pembuluh darah
Dalam bola mata
Pada ibu hamil : dalam uterus cairan
amnion
Gas: berkaitan dengan sistem
pernafasan
6. TEKANAN
A
F
P ≡
Gaya tegak lurus bidang
Luas permukaan bidang
Tekanan pada sebuah titik :
A
F
P
A δδ 0
lim
→
=
dA
dF
=
Satuan tekanan (dalam SI) : pascal (Pa)
2
mN1Pa1 ≡
• Adalah Gaya Persatuan Luas
7. Tekanan Pada Tubuh
• Sistem Peredaran Darah
• Tekanan Pada Kantung Kemih
• Tekanan Cerebrospinal
• Tekanan Pada Mata
• Tekanan Pada Kerangka
8. Lanjutan…
Berbagai rongga dalam tubuh mengandung
fluida, seperti mata. Fluida didalam mata
melindungi retina. Akan tetapi, jika kornea
mendapat tekanan yang keras, maka tekanan ini
akan ditranmisikan kebagian dalam mata dan ke
retina dan saraf optik.
Glaukoma merupakan suatu keadaan dimana
terjadi peningkatan tekanan dalam mata karena
akumulasi fluida akibat drainase cairan aqueos
terganggu. Jika tidak ditangani, tekanan yang
meningkat ini akan menekan retina dan saraf optik
sehingga menyebabkan kebutaan jika tidak
ditangani.
9.

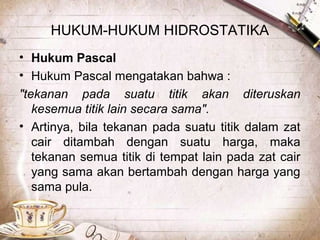

10. HUKUM-HUKUM HIDROSTATIKA
• Hukum Pascal
• Hukum Pascal mengatakan bahwa :
"tekanan pada suatu titik akan diteruskan
kesemua titik lain secara sama".
• Artinya, bila tekanan pada suatu titik dalam zat
cair ditambah dengan suatu harga, maka
tekanan semua titik di tempat lain pada zat cair
yang sama akan bertambah dengan harga yang
sama pula.
12. Darah merupakan suatu fluida yang mengalir melalui suatu wadah
(pembuluh darah) dan pergerakannya.
Tekanan Darah
Adalah tekanan yang dikeluarkan oleh darah di sistem sirkulasi atau sistem
vaskular terhadap dinding pembuluh darah.
Fluida mengalir menuruni gradien tekanan yaitu dari area bertekanan tinggi
ke area bertekanan rendah. Jadi, perbedaan tekananlah yang penting, bukan
besar tekanan itu sendiri.
Resistensi
Adalah kecendrungan untuk melawan aliran. Karena sebagian besar
resistensi terjadi di kapiler – sirkulasi perifer, maka resistensi pada sistem
sirkulasi disebut juga resistensi perifer Resistensi tergantung dari 3 faktor yaitu:
1.Viskositas
2.Panjang pembuluh darah
3.Diameter pembuluh darah
Tekanan, Resistensi dan
Aliran Darah
14. Lanjutan…
Aliran Darah
Kecepatan aliran darah adalah volume darah yang mengalir
melalui pembuluh darah pada suatu periode waktu (mL/menit).
Dinding pembuluh darah akan mempengaruhi pergerakan
cairan. Pengukuran kecepatan aliran darah dilakukan dengan
ultrasonografi berdasrkan efek Doppler. Tekanan cenderung
meningkatkan aliran darah, sementara resistensi akan
menurunkan aliran darah, sehingga :
Kecepatan aliran darah =
Terdapat 2 jenis aliran :
1. Aliran laminar atau streamline
2. Aliran turbulen
Tekanan
Resistensi
15. Karakteristik Aliran
• Laminer ~ V rendah
• Turbulen ~ V tinggi
Permukaan lautPermukaan laut Pada kedalaman tertentuPada kedalaman tertentu
16. Tekanan Darah
• Jumlah darah orang dewasa 4,5 liter
• Dalam 1 kali kontraksi jantung terpompa 80 ml darah
permenit
beredar satu siklus dalam tubuh.
• Dalam sirkulasi darah
80 % sirkulasi sistemik 20 % sirkulasi paru-paru
20 % di
arteri
10 % di
kapiler
70 % di
vena 7 % di
kapiler paru-
paru
93 % di arteri
dan vena
paru-paru

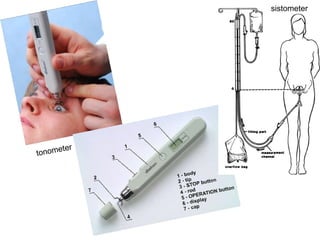

17. Alat Ukur Tekanan Zat Cair
• Tonometer
Untuk mengukur tekanan intra okuler penderita
glaukoma
Harga normal tekanan intraokuler 12 – 23 mm Hg
• Sistometer
Untuk mengukur tekanan kandung kencing.
Terdiri dari pipa kapiler yg mengandung skala cm H2O,
terhubung ke jarum melalui pipa karet.
Perbandingan :
Orang dewasa 30 cm H2O pada penedrita prostat hipertropi
mencapai 100 cm H2O baru terjadi pengeluaran kencing.
19. Fluida Dinamik dalam Respirasi
• Mekanisme Pernafasan
Mekanisme masuknya udara dari luar ke dalam
paru-paru disebut inspirasi, sedang keluarnya
udara dari dalam paru-paru disebut ekspirasi.
• Keluar masuknya udara pernafasan ini
melibatkan rongga dada dan perut, sehingga
keluar masuknya udara dapat dibedakan
menjadi pernafasan dada dan pernafasan
perut.
20.
21.
22. MEKANISME PARU-PARU
Terdapat pleura viseralis yang menjadi satu dengan jaringan
Paru-paru, diluarnya terdapat pleura parietalis. Ruang
pleura viseralis dan pleura parietalis adalah ruang intrapleural
pleura viseralis
pleura parietalis
ruang intrapleural
23. Hukum Boyle
• Untuk suatu massa gas pada temperature
konstan maka tekanan berbanding terbalik
terhadap volumenya. Sehingga dapat
dinyatakan dengan persamaan:
p V = tetap
24. Hukum Dalton
Menyatakan bahwa suatu campuran dari beberapa gas,
tekanan yang diberikan setiap gas sama dengan tekanan pada
keadaan dimana hanya gas tersebut yang mengisi ruang
P total= P1+P2+P3+.....P n
KOMPONEN UDARA
Inspirasi ; 80 % N2, 19 % O2 dan 0,04 % CO2
Ekspirasi ; 80 % N2, 16 % O2 dan 4 % CO2
Udara yang dihirup sebanyak 10 kg, absorbsi udara lewat paru-
paru 0,5 kg
25. Hukum Laplace
Menyatakan bahwa tekanan pada gelembung
alveoli berbanding terbalik terhadap radius dan
berbanding lurus terhadap tegangan permukaan
P=4 /rɤ
Pada percobaan dengan menggunakan
gelembung sabun, ketika katub dibuka udara
yang berada dalam gelembung kecil akan masuk
ke dalam gelembung besar
Gelembung sabun yang kecil diibaratkan
seperti alveoli yang kolaps (atelektaksis)
26. Efek Bernoulli
Suatu tabung dengan penyempitan dimana
diameter tabung berkurang secara bertahap
kemudian bertambah lagi secara bertahap. Pada
tabung seperti ini tekanan terendah terdapat
pada titik yang paling sempit
Efek bernouli diterapkan pada pemakaian
masker oksigen venturi dan nebuliser
