Dokumen ini membahas konsep dasar resistansi dan aliran arus listrik, termasuk hukum Ohm, resistivitas, serta perbedaan antara arus searah (DC) dan arus bolak-balik (AC). Selain itu, dokumen menjelaskan tentang kombinasi resistor dalam rangkaian seri dan paralel serta cara menentukan hambatan ekuivalen. Terdapat juga penjelasan mengenai tegangan relatif sebagai ukuran arus bolak-balik yang diukur berdasarkan arus searah.

1. CURENT AND
RESISTANCE
Nadyatun Khasanah (4201415054)
Achmad Echsanuddin (4201415079)

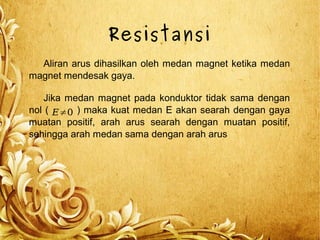

2. Resistansi
Aliran arus dihasilkan oleh medan magnet ketika medan
magnet mendesak gaya.
Jika medan magnet pada konduktor tidak sama dengan
nol ( ) maka kuat medan E akan searah dengan gaya
muatan positif, arah arus searah dengan muatan positif,
sehingga arah medan sama dengan arah arus
E≠0

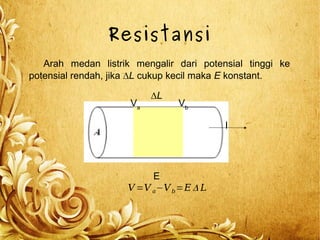

3. Resistansi
Arah medan listrik mengalir dari potensial tinggi ke
potensial rendah, jika ∆L cukup kecil maka E konstant.
V =V a−Vb=E Δ L
Va
Vb
E
∆L
I

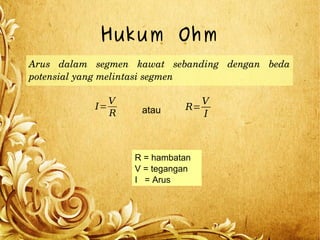

4. Hukum Ohm
Arus dalam segmen kawat sebanding dengan beda
potensial yang melintasi segmen
I=
V
R
R=
V
Iatau
R = hambatan
V = tegangan
I = Arus

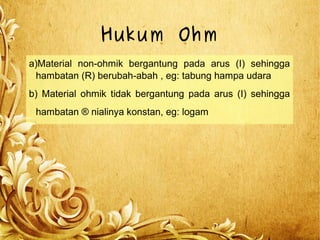

5. Hukum Ohm
a)Material non-ohmik bergantung pada arus (I) sehingga
hambatan (R) berubah-abah , eg: tabung hampa udara
b) Material ohmik tidak bergantung pada arus (I) sehingga
hambatan ® nialinya konstan, eg: logam

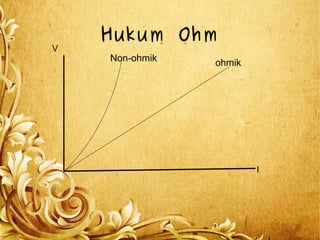

6. Hukum Ohm
Non-ohmik ohmik
V
I

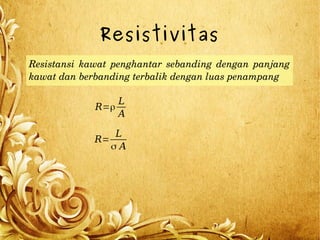

7. Resistivitas
Resistansi kawat penghantar sebanding dengan panjang
kawat dan berbanding terbalik dengan luas penampang
R=ρ
L
A
R=
L
σ A

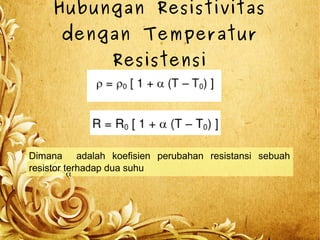

8. Hubungan Resistivitas
dengan Temperatur
Resistensi
Dimana adalah koefisien perubahan resistansi sebuah
resistor terhadap dua suhu
α

9. Hubungan Resistivitas
dengan Temperatur
Resistensi
ρ
T

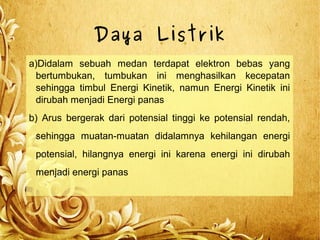

10. Daya Listrik
a)Didalam sebuah medan terdapat elektron bebas yang
bertumbukan, tumbukan ini menghasilkan kecepatan
sehingga timbul Energi Kinetik, namun Energi Kinetik ini
dirubah menjadi Energi panas
b) Arus bergerak dari potensial tinggi ke potensial rendah,
sehingga muatan-muatan didalamnya kehilangan energi
potensial, hilangnya energi ini karena energi ini dirubah
menjadi energi panas

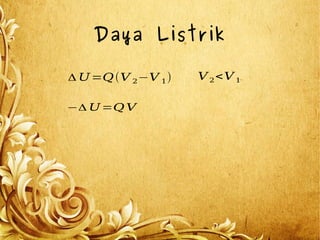

11. Daya Listrik
−Δ U=Q V
Δ U=Q(V 2−V 1) V 2<V 1

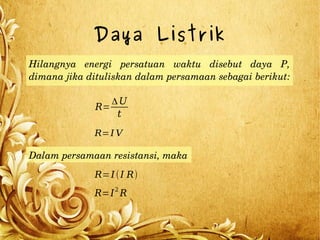

12. Daya Listrik
Hilangnya energi persatuan waktu disebut daya P,
dimana jika dituliskan dalam persamaan sebagai berikut:
R=
ΔU
t
R=I V
Dalam persamaan resistansi, maka
R=I(I R)
R=I2
R

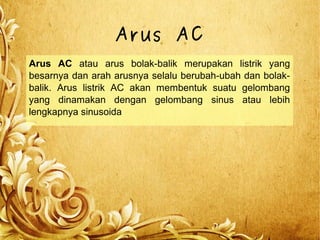

13. Arus AC
Arus AC atau arus bolak-balik merupakan listrik yang
besarnya dan arah arusnya selalu berubah-ubah dan bolak-
balik. Arus listrik AC akan membentuk suatu gelombang
yang dinamakan dengan gelombang sinus atau lebih
lengkapnya sinusoida

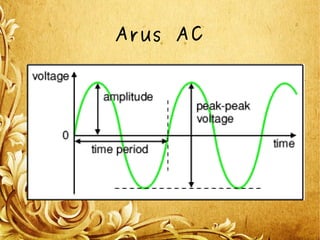

14. Arus AC

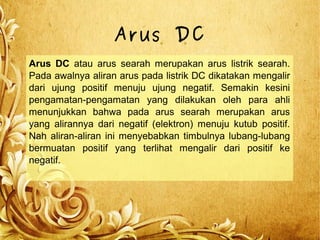

15. Arus DC
Arus DC atau arus searah merupakan arus listrik searah.
Pada awalnya aliran arus pada listrik DC dikatakan mengalir
dari ujung positif menuju ujung negatif. Semakin kesini
pengamatan-pengamatan yang dilakukan oleh para ahli
menunjukkan bahwa pada arus searah merupakan arus
yang alirannya dari negatif (elektron) menuju kutub positif.
Nah aliran-aliran ini menyebabkan timbulnya lubang-lubang
bermuatan positif yang terlihat mengalir dari positif ke
negatif.

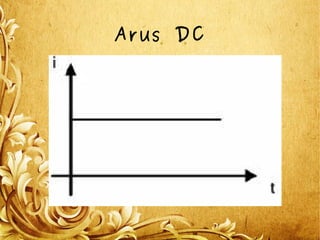

16. Arus DC

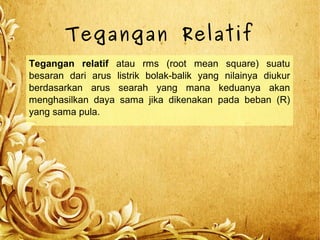

17. Tegangan Relatif
Tegangan relatif atau rms (root mean square) suatu
besaran dari arus listrik bolak-balik yang nilainya diukur
berdasarkan arus searah yang mana keduanya akan
menghasilkan daya sama jika dikenakan pada beban (R)
yang sama pula.

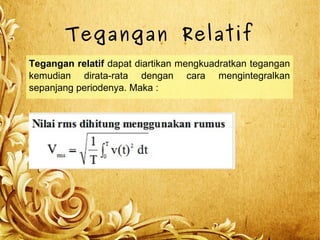

18. Tegangan Relatif
Tegangan relatif dapat diartikan mengkuadratkan tegangan
kemudian dirata-rata dengan cara mengintegralkan
sepanjang periodenya. Maka :

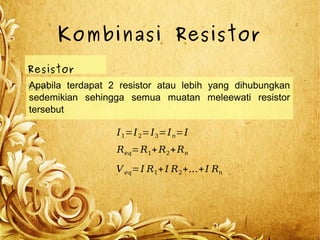

19. Kombinasi Resistor
Resistor
SeriApabila terdapat 2 resistor atau lebih yang dihubungkan
sedemikian sehingga semua muatan meleewati resistor
tersebut
I1=I2=I3=In=I
Veq=I R1+I R2+...+I Rn
Req=R1+R2+Rn

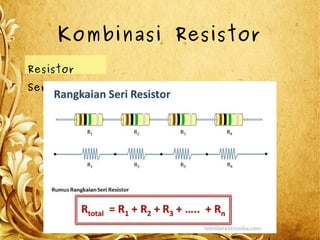

20. Kombinasi Resistor
Resistor
Seri

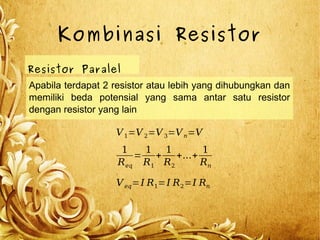

21. Kombinasi Resistor
Resistor Paralel
Apabila terdapat 2 resistor atau lebih yang dihubungkan dan
memiliki beda potensial yang sama antar satu resistor
dengan resistor yang lain
V1=V 2=V 3=Vn=V
Veq=I R1=I R2=I Rn
1
Req
=
1
R1
+
1
R2
+...+
1
Rn

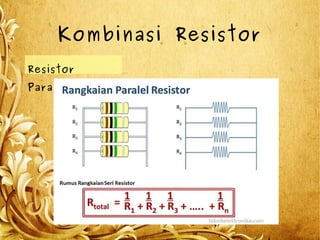

22. Kombinasi Resistor
Resistor
Paralel

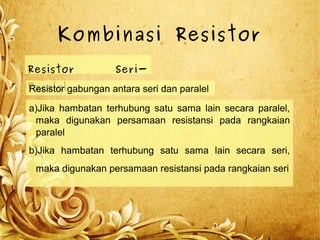

23. Kombinasi Resistor
Resistor Seri-
ParalelResistor gabungan antara seri dan paralel
a)Jika hambatan terhubung satu sama lain secara paralel,
maka digunakan persamaan resistansi pada rangkaian
paralel
b)Jika hambatan terhubung satu sama lain secara seri,
maka digunakan persamaan resistansi pada rangkaian seri

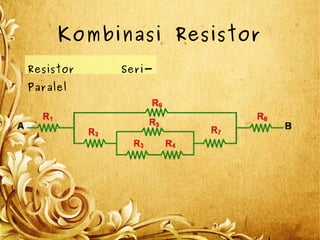

24. Kombinasi Resistor
Resistor Seri-
Paralel

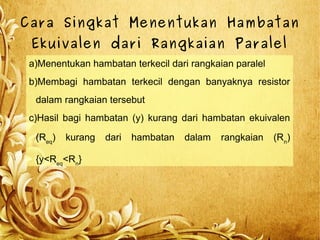

25. Cara Singkat Menentukan Hambatan
Ekuivalen dari Rangkaian Paralel
a)Menentukan hambatan terkecil dari rangkaian paralel
b)Membagi hambatan terkecil dengan banyaknya resistor
dalam rangkaian tersebut
c)Hasil bagi hambatan (y) kurang dari hambatan ekuivalen
(Req
) kurang dari hambatan dalam rangkaian (Rn
)
{y<Req
<Rn
}

26. Terima Kasih

27. Pertanyaan
Mohon dijelaskan konseptual dari tegangan relatif
