Dokumen tersebut membahas tentang dasar-dasar kelistrikan mulai dari komposisi atom hingga sistem elektrik pada mobil. Secara singkat, atom terdiri dari inti dan elektron, arus listrik disebabkan oleh pergerakan elektron, dan sistem elektrik mobil penting untuk keamanan berkendara.

1. Dasar – dasar kelistrikan
Komposisi benda
Substance
Molecules
Atoms
Suatu benda bila kita bagi, kita akan mendapatkan suatu partikel yang
disebut “ Molekul “,
Molekul bila kita bagi lagi kita kan mendapatkan “ Atom “
Semua atom terdiri dari “ Inti “ yang dikelilingi oleh partikel tipis yang
disebut “ Elektron “
Inti terdiri dari “ Proton “ dan “ Neutron “ dalam jumlah yang sama “
kecuali Hidrogen yang kekurangan Neutron.
Proton dan Elektron, mempunyai satu hal yang sama yaitu muatan listrik ( electrical charge )
Proton bermuatan Positif
Electron bernuatan Negatif
Neutron tidak bermuatan
-
+
Electron
Orbit
Nucleus
( 1 proton )
Example : Hydrogen

2. Elektron bebas
Elektron bebas yang orbitnya paling jauh disebut valence electron.
Electron yang paling jauh dari inti gaya tariknya lemah, maka
cenderung berpindah ke atom lain
Tipe listrik dan sifat - sifatnya
Listrik statis dan listrik dinamis
Ada dua tipe :
• Statis.
• Dinamis • Arus searah ( DC / direct current )
• Arus bolak – balik ( AC / alternating current )

3. Listrik statis
Jika sebatang kaca digosok dengan kain sutera maka akan timbul muatan listrik.
Jika tanpa menyentuh kedua benda tersebut atau menghubungkannya dengan sebuah
konduktor, maka listrik tersebut akan tetap berada pada kedua benda tersebut.
Dalam rumus electron bebas: listrik statis adalah suatu keadaan dimana elektron bebas
sudah terpisah dari atomnya masing – masing tetapi tidak bergerak , hanya berkumpul di
atas permukaan benda.

4. Listrik dinamis
Listrik dinamis adalah suatu keadaan dimana terjadinya pergerakan dari elektron – elektron
bebas melaui suatu konduktor
Listrik arus searah ( DC )
Adalah bila elektron – elektron bebas melui suatu konduktor.
Listrik arus bolak – balik ( AC )
Adalah bila elektron bebas bergerak dengan arah yang bervariasi.

5. Adalah bila elektron – elektron bebas melui suatu konduktor.
Listrik arus searah ( DC )

6. Listrik arus bolak - balik ( AC )
Adalah bila elektron bebas bergerak dengan arah yang bervariasi.

7. Arus listrik
Bila kita menghubungkan baterai dan lampu dengan kabel tembaga, maka lampu akan menyala.
Arus :
Mengalir dari positif ( + ) ke negatif ( - )
Elektron :
Mengalir dari negatif ( - ) ke positif ( + )
Gerakan listrik
Arus elektron
Arus Listrik

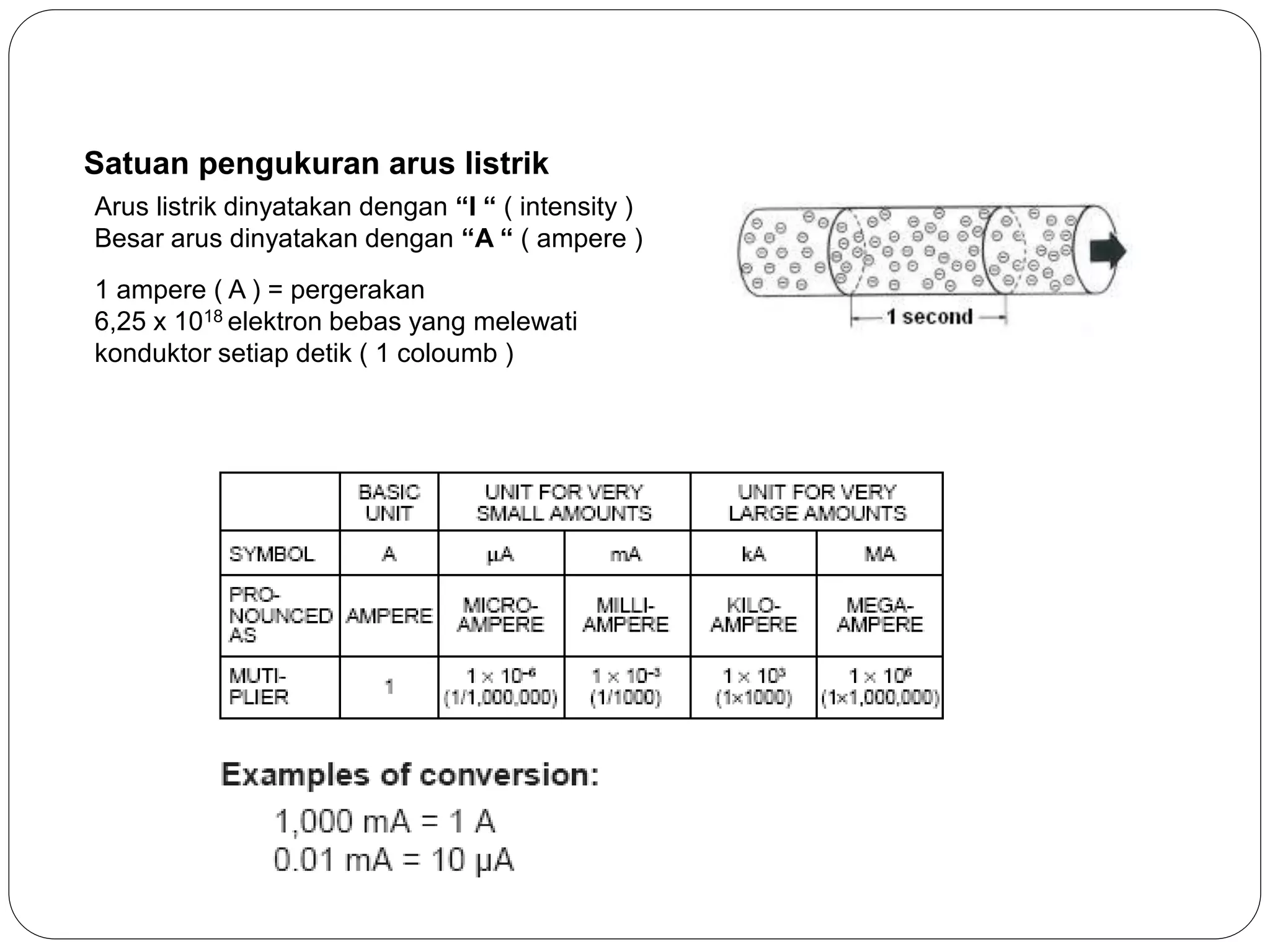

8. Satuan pengukuran arus listrik
Arus listrik dinyatakan dengan “I “ ( intensity )
Besar arus dinyatakan dengan “A “ ( ampere )
1 ampere ( A ) = pergerakan
6,25 x 1018 elektron bebas yang melewati
konduktor setiap detik ( 1 coloumb )

9. Tegangan listrik
Uraian
Listrik akan dapat mengalir jika ada perbedaan ketinggian ( head ) sehingga terjadi
perbedaan tekanan ( potensial )

10. Kejadian yang disebabkan oleh arus listrik
• Pembangkitan panas
• Aksi kimia
• Pembangkitan magnet
Lampu
Pemantik api ( lighter )
dll
Elektrolit baterai
Relay
Solenoide
dll

11. Satuan pengukuran tegangan listrik
Satuan tegangan listrik dinyatakan dalam “ volt “ ( V )
1v = tegangan listrik yang dapat mengalirkan arus sebesar 1A pada konduktor dengan
tahanan 1 Ohm

12. Satuan pengukuran tahanan listrik
Tahanan listrik :
Derajat kesulitan dari arus listrik ( elektron – elektron ) mengalir melalui suatu benda
Tahanan listrik dinyatakan dalam “ R “
Dan satuan ohm ( )

13. Hubungan antara diameter, panjang konduktor dengan tahanan
Tahanan listrik pada suatu konduktor :
• berbanding lurus dengan panjang konduktor
• berbanding terbalik dengan luas penampang konduktor
DAIHATSU TRAINING CENTER

14. Hubungan antara temperatur dan tahanan listrik
Tahanan listrik pada konduktor akan
berubah - ubah dengan adanya
perubahan temperatur.
Biasanya nilai tahanannya akan naik
jika temperaturnya naik
Thermistor :
akan berubah nilai tahanannya dalam dua cara

15. Sirkuit kelistrikan
Teori dasar Beban
Sirkuit listrik pada mobil

16. Hukum Ohm
Arus yang mengalir akan berbanding lurus dengan tegangan yang diberikan dan berbanding
terbalik terhadap tahanan
V=Ix R
I R
V
V = Tegangan ( V )
I = Arus ( A )
R = Tahanan ( )
Penggunaan hukum ohm

17. Tahanan rangkaian
Rangkaian seri
Karakteristiknya :
• Tahanan total selalu lebih besar dari nilai tahanan terbesar dalam rangkaian tersebut.
• Arus yang mengalir pada setiap tahanan sama
• Besarnya tegangan sumber sama dengan jumlah dari seluruh tegangan jatuh ( volatge drop )

18. Penurunan tegangan ( voltage drop )
Voltage drop adalah besarnya perubahan tegangan dengan adanya tahanan ( hambatan )

19. Rangkaian paralel
Karakteristiknya :
• Nilai total tahanan kombinasi selalu lebih kecil dari nilai tahanan terkecil dalam rangkaian
tersebut.
• Besarnya tegangan pada setiap tahanan dalam rangkaian adalah sama
• Arus total yang mengalir dalam rangkaian, adalah penjumlahan dari arus – arus yang
melewati tiap – tiap tahanan

20. Rangkaian seri - paralel
Rangkaian kombinasi seri paralel dapat digambarkan
sebagai berikut :
• Bayangkan bahwa ada rangakaian R01, yang terdiri
dari rangkaian paralel dari R2 dan R3
• Kemudian bayangkan kembali bahwa ada rangkaian
R02, yang terdiri rangkaian seri R1 dan hasil
perhitungan dari rangkaian paralel R01 ( R2 & R3 )

21. Kerja dan daya listrik
Daya listrik ( electric power )
Energi listrik yang dirubah menjadi energi lain
panas, radiasi, mekanis
Satuan ukuran daya listrik
Kerja listrik
Jumlah kerja yang dilakukan oleh listrik, simbol “ W “ ( work ), satuan Ws ( work second ), Wh, Kwh
Rumus :
W = P x t
= V x I x t
P = Electrik power
T = time ( waktu )

22. Pengaruh Arus listrik
Pembangkitan panas
Bila arus listrik mengalir melaui kabel “ Nichrome “
Maka kabel nichrome akan membara

23. Bumi sebagai konduktor
KONDUKTOR

24. GAYA MAGNET
INDUKSI MAGNET
TARIK-MENARIK dan TOLAK-
MENOLAK MAGNET

25. ARUS LISTRIK

26. Kaidah ulir kanan ( kaidah tangan kanan )
Kaidah tangan kanan :
Jari – jari tangan menunjukkan arah garis gaya medan magnet
Ibu jari menunjukkan arah arus
Kaidah ulir kanan :
pada saat kita mengencangkan baut, putaran baut
menunjukkan arah garis gaya medan magnet . Arah baut
menunjukkan arah arus
Arah arus menjauhi kita
Arah arus menuju kita

27. Arus listrik dan kemagnetan
Jika selembar kertas yang kita tusuk dengan kawat penghantar dan pada kawat
penghantar kita alirkan arus listrik, jika diatas kertas kita taburkan serbuk besi, maka
serbuk besi tersebut akan membuat lingkaran – lingkaran.
Semakin mendekati ke titik pusat penghantar maka lingkaran - lingkaran tersebut akan
semakin rapat, yang menandakan bahwa medan magnetnya semakin kuat.
Jika diatas kertas kita letakkan jarum.
Jarum tersebut akan menunjukkan arah fluksi magnet.

28. Garis gaya dihasilkan ketika arus melewati koil

29. MAGNET LISTRIK

30. KAEDAH TANGAN KIRI

31. Garis gaya mengikuti konduktor

32. KAEDAH TANGAN KANAN

33. Menghasilkan listrik (prinsip generator)

34. Saling induksi

35. SIMBOL

36. Mobil mempunyai banyak sistem pembantu untuk
memastikan keamanan berkendara, tapi sistem elektirk
adalah sistem yang paling penting
SISTEM ELEKTRIK

37. FUSE BOX

38. Aki adalah alat listrik tempat di mana energi listrik disimpan
dalam bentuk energi kimia
SUSUNAN AKI

39. Reaksi kimia ketika discharging
REAKSI AKI
Reaksi kimia ketika charging

40. Pengukuran specific gravity Grafik specific gravity dan battery charged

41. KAPASITAS BATERAI
