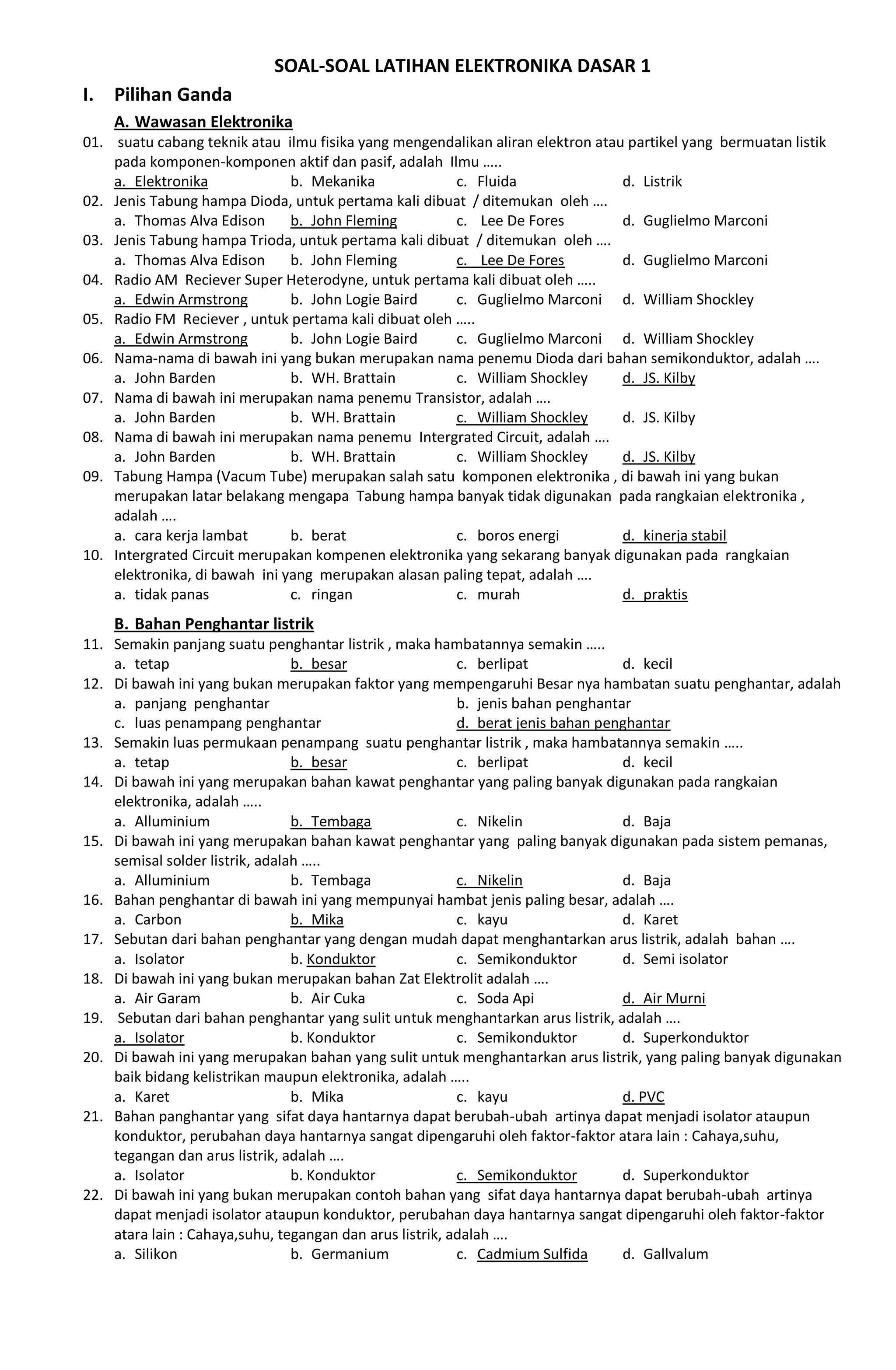

1. SOAL-SOAL LATIHAN ELEKTRONIKA DASAR 1
I. Pilihan Ganda
A. Wawasan Elektronika
01. suatu cabang teknik atau ilmu fisika yang mengendalikan aliran elektron atau partikel yang bermuatan listik
pada komponen-komponen aktif dan pasif, adalah Ilmu …..
a. Elektronika b. Mekanika c. Fluida d. Listrik
02. Jenis Tabung hampa Dioda, untuk pertama kali dibuat / ditemukan oleh ….
a. Thomas Alva Edison b. John Fleming c. Lee De Fores d. Guglielmo Marconi
03. Jenis Tabung hampa Trioda, untuk pertama kali dibuat / ditemukan oleh ….
a. Thomas Alva Edison b. John Fleming c. Lee De Fores d. Guglielmo Marconi
04. Radio AM Reciever Super Heterodyne, untuk pertama kali dibuat oleh …..
a. Edwin Armstrong b. John Logie Baird c. Guglielmo Marconi d. William Shockley
05. Radio FM Reciever , untuk pertama kali dibuat oleh …..
a. Edwin Armstrong b. John Logie Baird c. Guglielmo Marconi d. William Shockley
06. Nama-nama di bawah ini yang bukan merupakan nama penemu Dioda dari bahan semikonduktor, adalah ….
a. John Barden b. WH. Brattain c. William Shockley d. JS. Kilby
07. Nama di bawah ini merupakan nama penemu Transistor, adalah ….
a. John Barden b. WH. Brattain c. William Shockley d. JS. Kilby
08. Nama di bawah ini merupakan nama penemu Intergrated Circuit, adalah ….
a. John Barden b. WH. Brattain c. William Shockley d. JS. Kilby
09. Tabung Hampa (Vacum Tube) merupakan salah satu komponen elektronika , di bawah ini yang bukan
merupakan latar belakang mengapa Tabung hampa banyak tidak digunakan pada rangkaian elektronika ,
adalah ….
a. cara kerja lambat b. berat c. boros energi d. kinerja stabil
10. Intergrated Circuit merupakan kompenen elektronika yang sekarang banyak digunakan pada rangkaian
elektronika, di bawah ini yang merupakan alasan paling tepat, adalah ….
a. tidak panas c. ringan c. murah d. praktis
B. Bahan Penghantar listrik
11. Semakin panjang suatu penghantar listrik , maka hambatannya semakin …..
a. tetap b. besar c. berlipat d. kecil
12. Di bawah ini yang bukan merupakan faktor yang mempengaruhi Besar nya hambatan suatu penghantar, adalah
a. panjang penghantar b. jenis bahan penghantar
c. luas penampang penghantar d. berat jenis bahan penghantar
13. Semakin luas permukaan penampang suatu penghantar listrik , maka hambatannya semakin …..
a. tetap b. besar c. berlipat d. kecil
14. Di bawah ini yang merupakan bahan kawat penghantar yang paling banyak digunakan pada rangkaian
elektronika, adalah …..
a. Alluminium b. Tembaga c. Nikelin d. Baja
15. Di bawah ini yang merupakan bahan kawat penghantar yang paling banyak digunakan pada sistem pemanas,
semisal solder listrik, adalah …..
a. Alluminium b. Tembaga c. Nikelin d. Baja
16. Bahan penghantar di bawah ini yang mempunyai hambat jenis paling besar, adalah ….
a. Carbon b. Mika c. kayu d. Karet
17. Sebutan dari bahan penghantar yang dengan mudah dapat menghantarkan arus listrik, adalah bahan ….
a. Isolator b. Konduktor c. Semikonduktor d. Semi isolator
18. Di bawah ini yang bukan merupakan bahan Zat Elektrolit adalah ….
a. Air Garam b. Air Cuka c. Soda Api d. Air Murni
19. Sebutan dari bahan penghantar yang sulit untuk menghantarkan arus listrik, adalah ….
a. Isolator b. Konduktor c. Semikonduktor d. Superkonduktor
20. Di bawah ini yang merupakan bahan yang sulit untuk menghantarkan arus listrik, yang paling banyak digunakan
baik bidang kelistrikan maupun elektronika, adalah …..
a. Karet b. Mika c. kayu d. PVC
21. Bahan panghantar yang sifat daya hantarnya dapat berubah-ubah artinya dapat menjadi isolator ataupun
konduktor, perubahan daya hantarnya sangat dipengaruhi oleh faktor-faktor atara lain : Cahaya,suhu,
tegangan dan arus listrik, adalah ….
a. Isolator b. Konduktor c. Semikonduktor d. Superkonduktor
22. Di bawah ini yang bukan merupakan contoh bahan yang sifat daya hantarnya dapat berubah-ubah artinya
dapat menjadi isolator ataupun konduktor, perubahan daya hantarnya sangat dipengaruhi oleh faktor-faktor
atara lain : Cahaya,suhu, tegangan dan arus listrik, adalah ….
a. Silikon b. Germanium c. Cadmium Sulfida d. Gallvalum

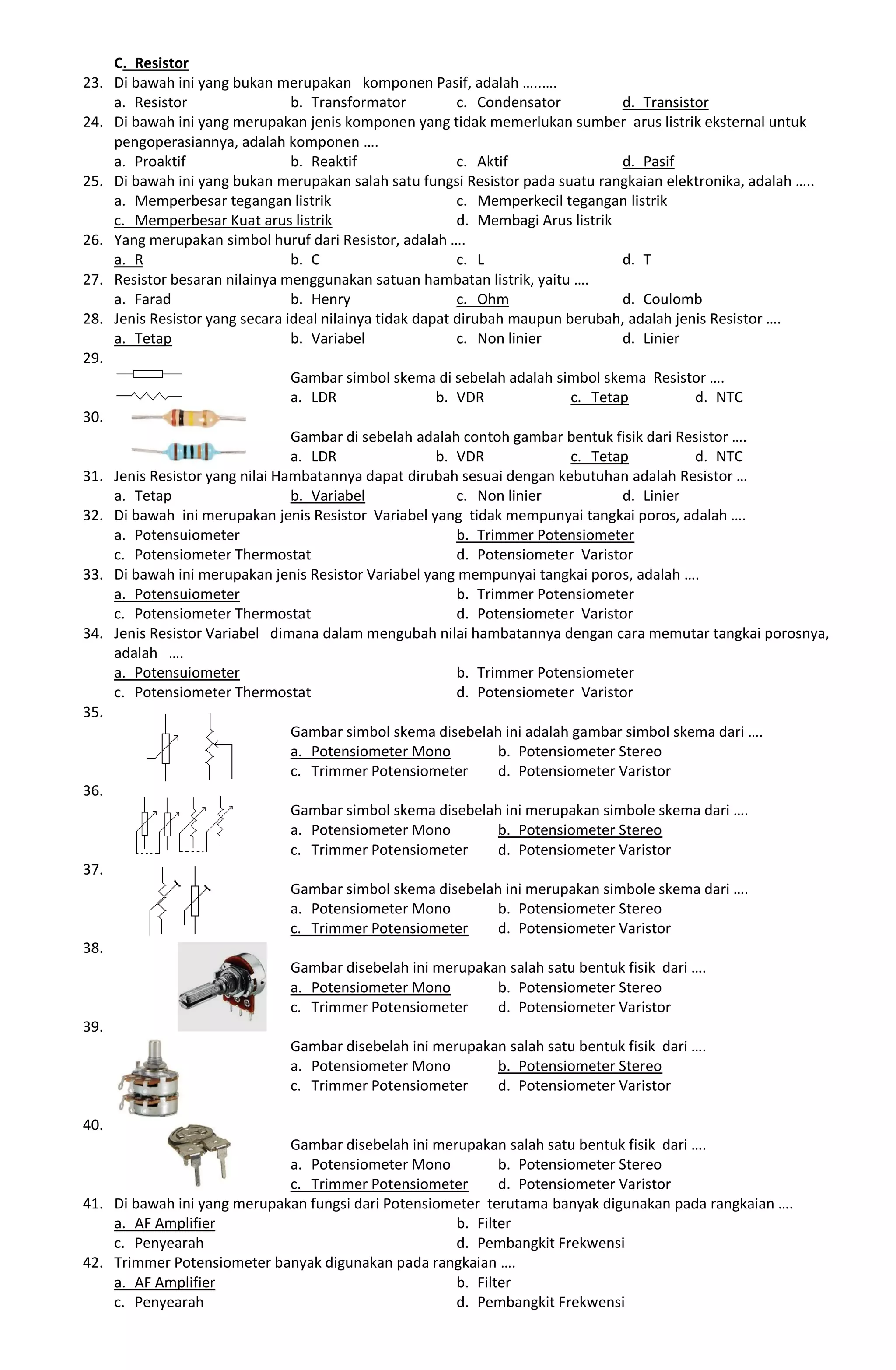

2. C. Resistor
23. Di bawah ini yang bukan merupakan komponen Pasif, adalah …..….
a. Resistor b. Transformator c. Condensator d. Transistor
24. Di bawah ini yang merupakan jenis komponen yang tidak memerlukan sumber arus listrik eksternal untuk
pengoperasiannya, adalah komponen ….
a. Proaktif b. Reaktif c. Aktif d. Pasif
25. Di bawah ini yang bukan merupakan salah satu fungsi Resistor pada suatu rangkaian elektronika, adalah …..
a. Memperbesar tegangan listrik c. Memperkecil tegangan listrik
c. Memperbesar Kuat arus listrik d. Membagi Arus listrik
26. Yang merupakan simbol huruf dari Resistor, adalah ….
a. R b. C c. L d. T
27. Resistor besaran nilainya menggunakan satuan hambatan listrik, yaitu ….
a. Farad b. Henry c. Ohm d. Coulomb
28. Jenis Resistor yang secara ideal nilainya tidak dapat dirubah maupun berubah, adalah jenis Resistor ….
a. Tetap b. Variabel c. Non linier d. Linier
29.
Gambar simbol skema di sebelah adalah simbol skema Resistor ….
a. LDR b. VDR c. Tetap d. NTC
30.
Gambar di sebelah adalah contoh gambar bentuk fisik dari Resistor ….
a. LDR b. VDR c. Tetap d. NTC
31. Jenis Resistor yang nilai Hambatannya dapat dirubah sesuai dengan kebutuhan adalah Resistor …
a. Tetap b. Variabel c. Non linier d. Linier
32. Di bawah ini merupakan jenis Resistor Variabel yang tidak mempunyai tangkai poros, adalah ….
a. Potensuiometer b. Trimmer Potensiometer
c. Potensiometer Thermostat d. Potensiometer Varistor
33. Di bawah ini merupakan jenis Resistor Variabel yang mempunyai tangkai poros, adalah ….
a. Potensuiometer b. Trimmer Potensiometer
c. Potensiometer Thermostat d. Potensiometer Varistor
34. Jenis Resistor Variabel dimana dalam mengubah nilai hambatannya dengan cara memutar tangkai porosnya,
adalah ….
a. Potensuiometer b. Trimmer Potensiometer
c. Potensiometer Thermostat d. Potensiometer Varistor
35.
Gambar simbol skema disebelah ini adalah gambar simbol skema dari ….
a. Potensiometer Mono b. Potensiometer Stereo
c. Trimmer Potensiometer d. Potensiometer Varistor
36.
Gambar simbol skema disebelah ini merupakan simbole skema dari ….
a. Potensiometer Mono b. Potensiometer Stereo
c. Trimmer Potensiometer d. Potensiometer Varistor
37.
Gambar simbol skema disebelah ini merupakan simbole skema dari ….
a. Potensiometer Mono b. Potensiometer Stereo
c. Trimmer Potensiometer d. Potensiometer Varistor
38.
Gambar disebelah ini merupakan salah satu bentuk fisik dari ….
a. Potensiometer Mono b. Potensiometer Stereo
c. Trimmer Potensiometer d. Potensiometer Varistor
39.
Gambar disebelah ini merupakan salah satu bentuk fisik dari ….
a. Potensiometer Mono b. Potensiometer Stereo
c. Trimmer Potensiometer d. Potensiometer Varistor
40.
Gambar disebelah ini merupakan salah satu bentuk fisik dari ….
a. Potensiometer Mono b. Potensiometer Stereo
c. Trimmer Potensiometer d. Potensiometer Varistor
41. Di bawah ini yang merupakan fungsi dari Potensiometer terutama banyak digunakan pada rangkaian ….
a. AF Amplifier b. Filter
c. Penyearah d. Pembangkit Frekwensi
42. Trimmer Potensiometer banyak digunakan pada rangkaian ….
a. AF Amplifier b. Filter
c. Penyearah d. Pembangkit Frekwensi

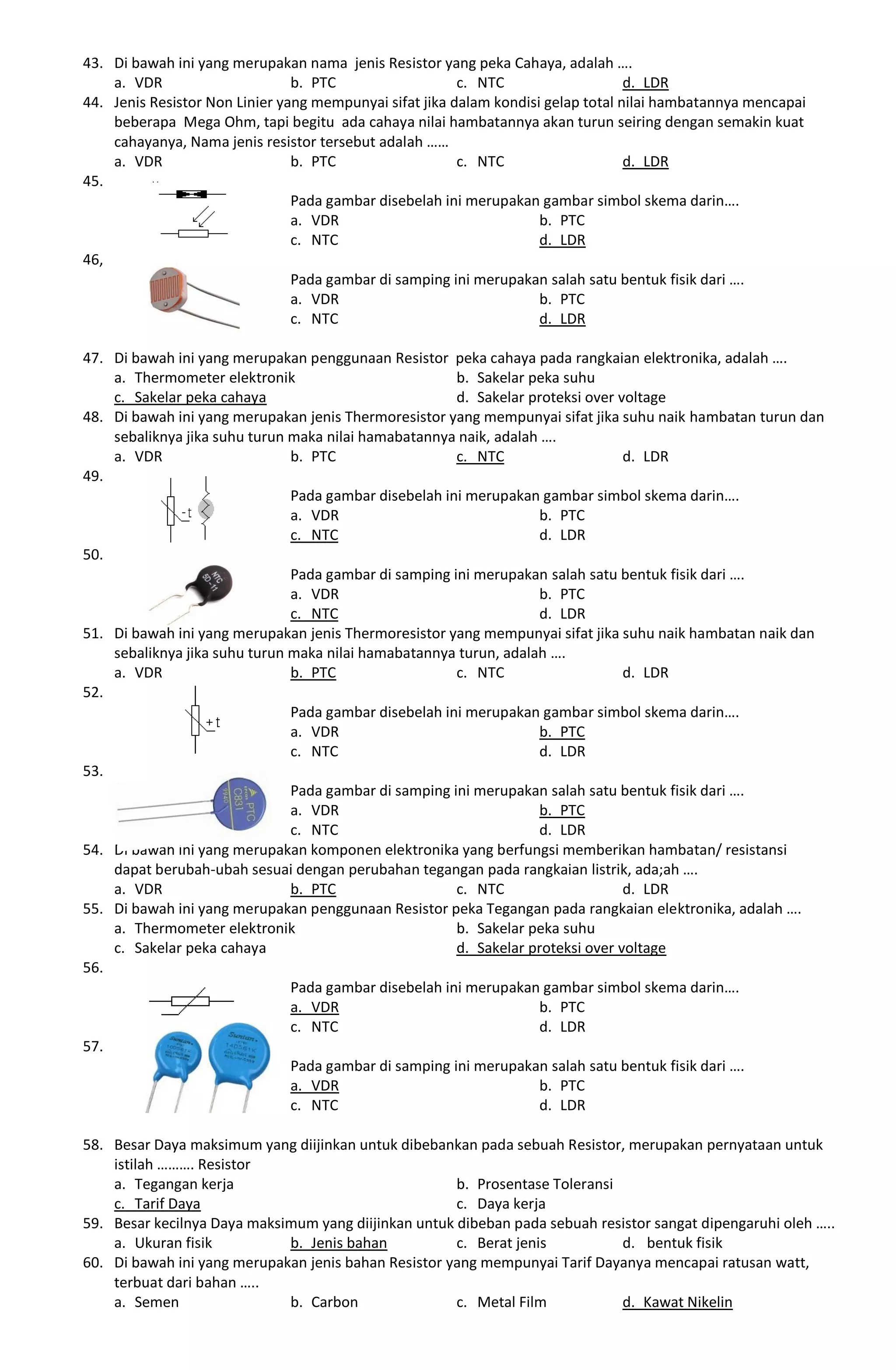

3. 43. Di bawah ini yang merupakan nama jenis Resistor yang peka Cahaya, adalah ….
a. VDR b. PTC c. NTC d. LDR
44. Jenis Resistor Non Linier yang mempunyai sifat jika dalam kondisi gelap total nilai hambatannya mencapai
beberapa Mega Ohm, tapi begitu ada cahaya nilai hambatannya akan turun seiring dengan semakin kuat
cahayanya, Nama jenis resistor tersebut adalah ……
a. VDR b. PTC c. NTC d. LDR
45.
Pada gambar disebelah ini merupakan gambar simbol skema darin….
a. VDR b. PTC
c. NTC d. LDR
46,
Pada gambar di samping ini merupakan salah satu bentuk fisik dari ….
a. VDR b. PTC
c. NTC d. LDR
47. Di bawah ini yang merupakan penggunaan Resistor peka cahaya pada rangkaian elektronika, adalah ….
a. Thermometer elektronik b. Sakelar peka suhu
c. Sakelar peka cahaya d. Sakelar proteksi over voltage
48. Di bawah ini yang merupakan jenis Thermoresistor yang mempunyai sifat jika suhu naik hambatan turun dan
sebaliknya jika suhu turun maka nilai hamabatannya naik, adalah ….
a. VDR b. PTC c. NTC d. LDR
49.
Pada gambar disebelah ini merupakan gambar simbol skema darin….
a. VDR b. PTC
c. NTC d. LDR
50.
Pada gambar di samping ini merupakan salah satu bentuk fisik dari ….
a. VDR b. PTC
c. NTC d. LDR
51. Di bawah ini yang merupakan jenis Thermoresistor yang mempunyai sifat jika suhu naik hambatan naik dan
sebaliknya jika suhu turun maka nilai hamabatannya turun, adalah ….
a. VDR b. PTC c. NTC d. LDR
52.
Pada gambar disebelah ini merupakan gambar simbol skema darin….
a. VDR b. PTC
c. NTC d. LDR
53.
Pada gambar di samping ini merupakan salah satu bentuk fisik dari ….
a. VDR b. PTC
c. NTC d. LDR
54. Di bawah ini yang merupakan komponen elektronika yang berfungsi memberikan hambatan/ resistansi
dapat berubah-ubah sesuai dengan perubahan tegangan pada rangkaian listrik, ada;ah ….
a. VDR b. PTC c. NTC d. LDR
55. Di bawah ini yang merupakan penggunaan Resistor peka Tegangan pada rangkaian elektronika, adalah ….
a. Thermometer elektronik b. Sakelar peka suhu
c. Sakelar peka cahaya d. Sakelar proteksi over voltage
56.
Pada gambar disebelah ini merupakan gambar simbol skema darin….
a. VDR b. PTC
c. NTC d. LDR
57.
Pada gambar di samping ini merupakan salah satu bentuk fisik dari ….
a. VDR b. PTC
c. NTC d. LDR
58. Besar Daya maksimum yang diijinkan untuk dibebankan pada sebuah Resistor, merupakan pernyataan untuk
istilah ………. Resistor
a. Tegangan kerja b. Prosentase Toleransi
c. Tarif Daya c. Daya kerja
59. Besar kecilnya Daya maksimum yang diijinkan untuk dibeban pada sebuah resistor sangat dipengaruhi oleh …..
a. Ukuran fisik b. Jenis bahan c. Berat jenis d. bentuk fisik
60. Di bawah ini yang merupakan jenis bahan Resistor yang mempunyai Tarif Dayanya mencapai ratusan watt,
terbuat dari bahan …..
a. Semen b. Carbon c. Metal Film d. Kawat Nikelin

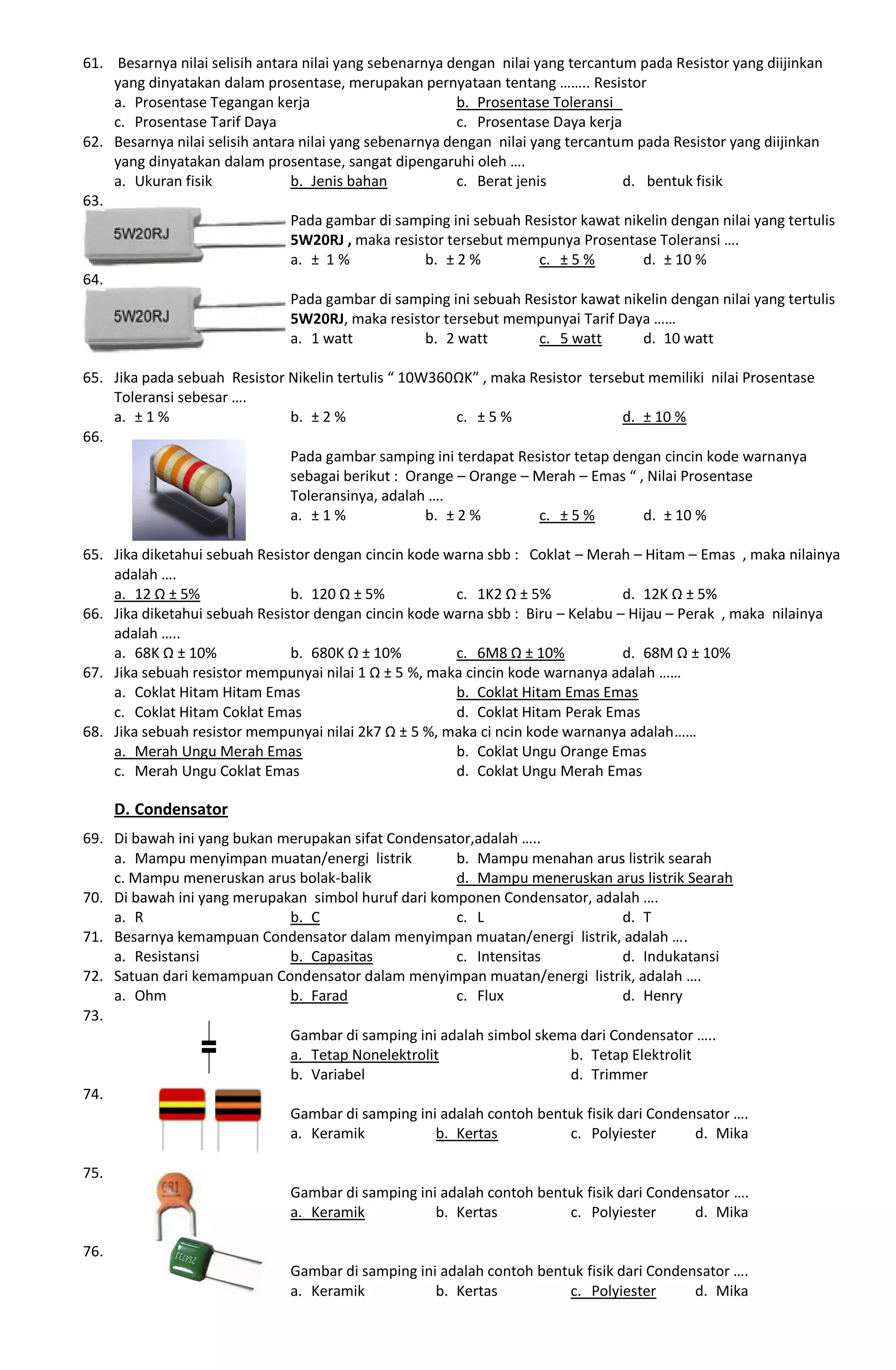

4. 61. Besarnya nilai selisih antara nilai yang sebenarnya dengan nilai yang tercantum pada Resistor yang diijinkan
yang dinyatakan dalam prosentase, merupakan pernyataan tentang …….. Resistor
a. Prosentase Tegangan kerja b. Prosentase Toleransi
c. Prosentase Tarif Daya c. Prosentase Daya kerja
62. Besarnya nilai selisih antara nilai yang sebenarnya dengan nilai yang tercantum pada Resistor yang diijinkan
yang dinyatakan dalam prosentase, sangat dipengaruhi oleh ….
a. Ukuran fisik b. Jenis bahan c. Berat jenis d. bentuk fisik
63.
Pada gambar di samping ini sebuah Resistor kawat nikelin dengan nilai yang tertulis
5W20RJ , maka resistor tersebut mempunya Prosentase Toleransi ….
a. ± 1 % b. ± 2 % c. ± 5 % d. ± 10 %
64.
Pada gambar di samping ini sebuah Resistor kawat nikelin dengan nilai yang tertulis
5W20RJ, maka resistor tersebut mempunyai Tarif Daya ……
a. 1 watt b. 2 watt c. 5 watt d. 10 watt
65. Jika pada sebuah Resistor Nikelin tertulis “ 10W360ΩK” , maka Resistor tersebut memiliki nilai Prosentase
Toleransi sebesar ….
a. ± 1 % b. ± 2 % c. ± 5 % d. ± 10 %
66.
Pada gambar samping ini terdapat Resistor tetap dengan cincin kode warnanya
sebagai berikut : Orange – Orange – Merah – Emas “ , Nilai Prosentase
Toleransinya, adalah ….
a. ± 1 % b. ± 2 % c. ± 5 % d. ± 10 %
65. Jika diketahui sebuah Resistor dengan cincin kode warna sbb : Coklat – Merah – Hitam – Emas , maka nilainya
adalah ….
a. 12 Ω ± 5% b. 120 Ω ± 5% c. 1K2 Ω ± 5% d. 12K Ω ± 5%
66. Jika diketahui sebuah Resistor dengan cincin kode warna sbb : Biru – Kelabu – Hijau – Perak , maka nilainya
adalah …..
a. 68K Ω ± 10% b. 680K Ω ± 10% c. 6M8 Ω ± 10% d. 68M Ω ± 10%
67. Jika sebuah resistor mempunyai nilai 1 Ω ± 5 %, maka cincin kode warnanya adalah ……
a. Coklat Hitam Hitam Emas b. Coklat Hitam Emas Emas
c. Coklat Hitam Coklat Emas d. Coklat Hitam Perak Emas
68. Jika sebuah resistor mempunyai nilai 2k7 Ω ± 5 %, maka ci ncin kode warnanya adalah……
a. Merah Ungu Merah Emas b. Coklat Ungu Orange Emas
c. Merah Ungu Coklat Emas d. Coklat Ungu Merah Emas
D. Condensator
69. Di bawah ini yang bukan merupakan sifat Condensator,adalah …..
a. Mampu menyimpan muatan/energi listrik b. Mampu menahan arus listrik searah
c. Mampu meneruskan arus bolak-balik d. Mampu meneruskan arus listrik Searah
70. Di bawah ini yang merupakan simbol huruf dari komponen Condensator, adalah ….
a. R b. C c. L d. T
71. Besarnya kemampuan Condensator dalam menyimpan muatan/energi listrik, adalah ….
a. Resistansi b. Capasitas c. Intensitas d. Indukatansi
72. Satuan dari kemampuan Condensator dalam menyimpan muatan/energi listrik, adalah ….
a. Ohm b. Farad c. Flux d. Henry
73.
Gambar di samping ini adalah simbol skema dari Condensator …..
a. Tetap Nonelektrolit b. Tetap Elektrolit
b. Variabel d. Trimmer
74.
Gambar di samping ini adalah contoh bentuk fisik dari Condensator ….
a. Keramik b. Kertas c. Polyiester d. Mika
75.
Gambar di samping ini adalah contoh bentuk fisik dari Condensator ….
a. Keramik b. Kertas c. Polyiester d. Mika
76.
Gambar di samping ini adalah contoh bentuk fisik dari Condensator ….
a. Keramik b. Kertas c. Polyiester d. Mika

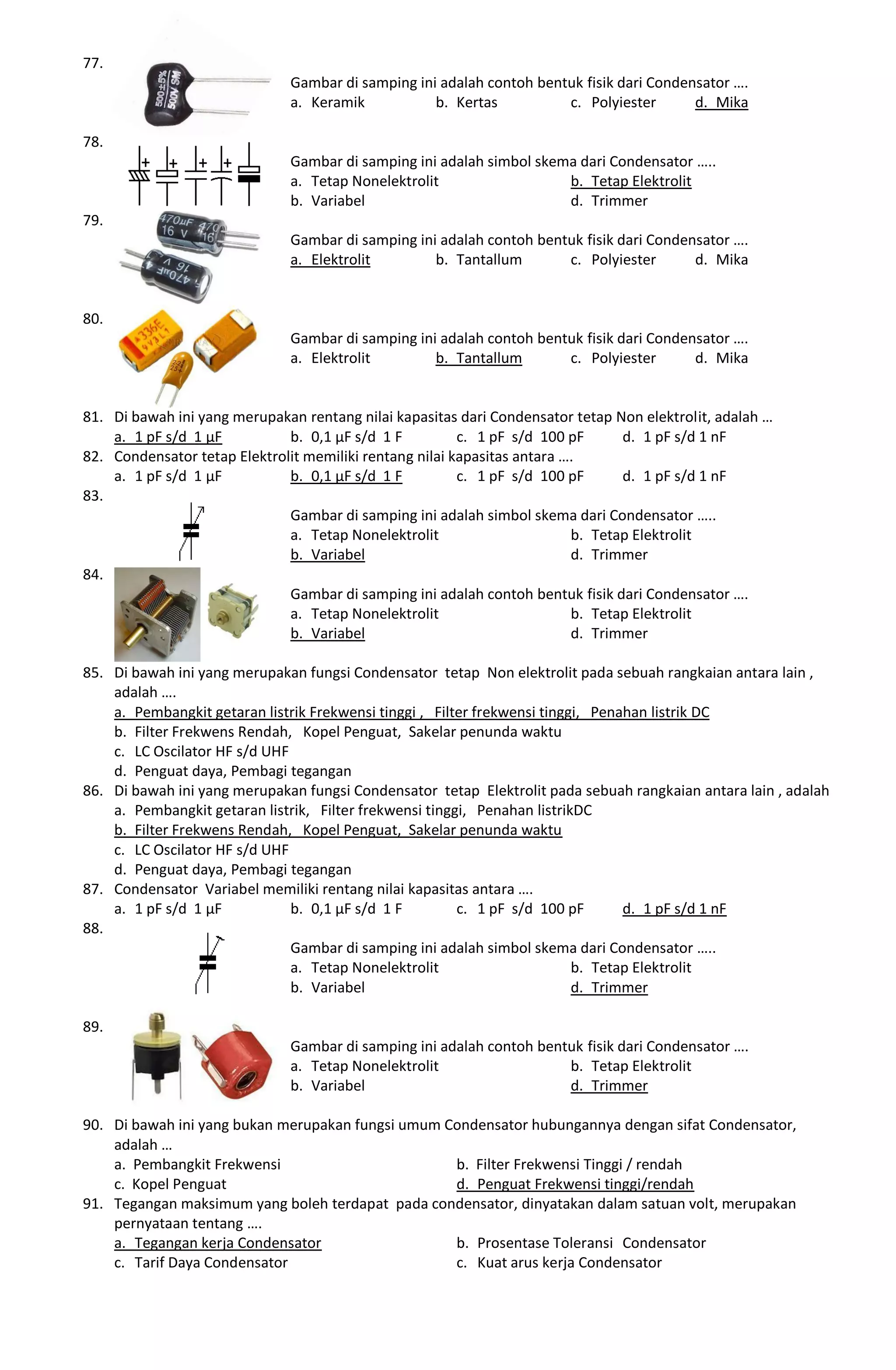

5. 77.
Gambar di samping ini adalah contoh bentuk fisik dari Condensator ….
a. Keramik b. Kertas c. Polyiester d. Mika
78.
Gambar di samping ini adalah simbol skema dari Condensator …..
a. Tetap Nonelektrolit b. Tetap Elektrolit
b. Variabel d. Trimmer
79.
Gambar di samping ini adalah contoh bentuk fisik dari Condensator ….
a. Elektrolit b. Tantallum c. Polyiester d. Mika
80.
Gambar di samping ini adalah contoh bentuk fisik dari Condensator ….
a. Elektrolit b. Tantallum c. Polyiester d. Mika
81. Di bawah ini yang merupakan rentang nilai kapasitas dari Condensator tetap Non elektrolit, adalah …
a. 1 pF s/d 1 µF b. 0,1 µF s/d 1 F c. 1 pF s/d 100 pF d. 1 pF s/d 1 nF
82. Condensator tetap Elektrolit memiliki rentang nilai kapasitas antara ….
a. 1 pF s/d 1 µF b. 0,1 µF s/d 1 F c. 1 pF s/d 100 pF d. 1 pF s/d 1 nF
83.
Gambar di samping ini adalah simbol skema dari Condensator …..
a. Tetap Nonelektrolit b. Tetap Elektrolit
b. Variabel d. Trimmer
84.
Gambar di samping ini adalah contoh bentuk fisik dari Condensator ….
a. Tetap Nonelektrolit b. Tetap Elektrolit
b. Variabel d. Trimmer
85. Di bawah ini yang merupakan fungsi Condensator tetap Non elektrolit pada sebuah rangkaian antara lain ,
adalah ….
a. Pembangkit getaran listrik Frekwensi tinggi , Filter frekwensi tinggi, Penahan listrik DC
b. Filter Frekwens Rendah, Kopel Penguat, Sakelar penunda waktu
c. LC Oscilator HF s/d UHF
d. Penguat daya, Pembagi tegangan
86. Di bawah ini yang merupakan fungsi Condensator tetap Elektrolit pada sebuah rangkaian antara lain , adalah
a. Pembangkit getaran listrik, Filter frekwensi tinggi, Penahan listrikDC
b. Filter Frekwens Rendah, Kopel Penguat, Sakelar penunda waktu
c. LC Oscilator HF s/d UHF
d. Penguat daya, Pembagi tegangan
87. Condensator Variabel memiliki rentang nilai kapasitas antara ….
a. 1 pF s/d 1 µF b. 0,1 µF s/d 1 F c. 1 pF s/d 100 pF d. 1 pF s/d 1 nF
88.
Gambar di samping ini adalah simbol skema dari Condensator …..
a. Tetap Nonelektrolit b. Tetap Elektrolit
b. Variabel d. Trimmer
89.
Gambar di samping ini adalah contoh bentuk fisik dari Condensator ….
a. Tetap Nonelektrolit b. Tetap Elektrolit
b. Variabel d. Trimmer
90. Di bawah ini yang bukan merupakan fungsi umum Condensator hubungannya dengan sifat Condensator,
adalah …
a. Pembangkit Frekwensi b. Filter Frekwensi Tinggi / rendah
c. Kopel Penguat d. Penguat Frekwensi tinggi/rendah
91. Tegangan maksimum yang boleh terdapat pada condensator, dinyatakan dalam satuan volt, merupakan
pernyataan tentang ….
a. Tegangan kerja Condensator b. Prosentase Toleransi Condensator
c. Tarif Daya Condensator c. Kuat arus kerja Condensator

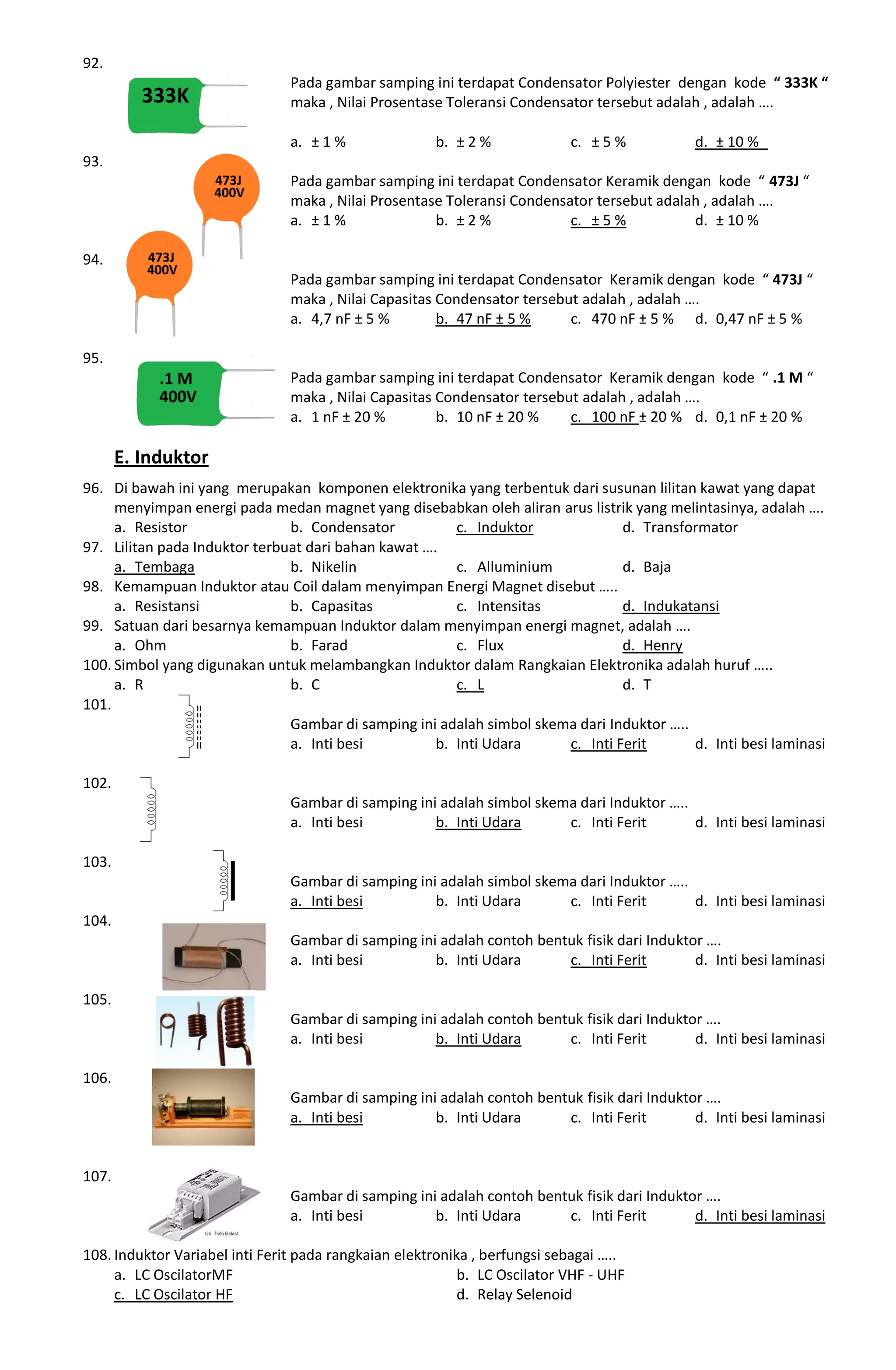

6. 92.
Pada gambar samping ini terdapat Condensator Polyiester dengan kode “ 333K “
maka , Nilai Prosentase Toleransi Condensator tersebut adalah , adalah ….
a. ± 1 % b. ± 2 % c. ± 5 % d. ± 10 %
93.
Pada gambar samping ini terdapat Condensator Keramik dengan kode “ 473J “
maka , Nilai Prosentase Toleransi Condensator tersebut adalah , adalah ….
a. ± 1 % b. ± 2 % c. ± 5 % d. ± 10 %
94.
Pada gambar samping ini terdapat Condensator Keramik dengan kode “ 473J “
maka , Nilai Capasitas Condensator tersebut adalah , adalah ….
a. 4,7 nF ± 5 % b. 47 nF ± 5 % c. 470 nF ± 5 % d. 0,47 nF ± 5 %
95.
Pada gambar samping ini terdapat Condensator Keramik dengan kode “ .1 M “
maka , Nilai Capasitas Condensator tersebut adalah , adalah ….
a. 1 nF ± 20 % b. 10 nF ± 20 % c. 100 nF ± 20 % d. 0,1 nF ± 20 %
E. Induktor
96. Di bawah ini yang merupakan komponen elektronika yang terbentuk dari susunan lilitan kawat yang dapat
menyimpan energi pada medan magnet yang disebabkan oleh aliran arus listrik yang melintasinya, adalah ….
a. Resistor b. Condensator c. Induktor d. Transformator
97. Lilitan pada Induktor terbuat dari bahan kawat ….
a. Tembaga b. Nikelin c. Alluminium d. Baja
98. Kemampuan Induktor atau Coil dalam menyimpan Energi Magnet disebut …..
a. Resistansi b. Capasitas c. Intensitas d. Indukatansi
99. Satuan dari besarnya kemampuan Induktor dalam menyimpan energi magnet, adalah ….
a. Ohm b. Farad c. Flux d. Henry
100. Simbol yang digunakan untuk melambangkan Induktor dalam Rangkaian Elektronika adalah huruf …..
a. R b. C c. L d. T
101.
Gambar di samping ini adalah simbol skema dari Induktor …..
a. Inti besi b. Inti Udara c. Inti Ferit d. Inti besi laminasi
102.
Gambar di samping ini adalah simbol skema dari Induktor …..
a. Inti besi b. Inti Udara c. Inti Ferit d. Inti besi laminasi
103.
Gambar di samping ini adalah simbol skema dari Induktor …..
a. Inti besi b. Inti Udara c. Inti Ferit d. Inti besi laminasi
104.
Gambar di samping ini adalah contoh bentuk fisik dari Induktor ….
a. Inti besi b. Inti Udara c. Inti Ferit d. Inti besi laminasi
105.
Gambar di samping ini adalah contoh bentuk fisik dari Induktor ….
a. Inti besi b. Inti Udara c. Inti Ferit d. Inti besi laminasi
106.
Gambar di samping ini adalah contoh bentuk fisik dari Induktor ….
a. Inti besi b. Inti Udara c. Inti Ferit d. Inti besi laminasi
107.
Gambar di samping ini adalah contoh bentuk fisik dari Induktor ….
a. Inti besi b. Inti Udara c. Inti Ferit d. Inti besi laminasi
108. Induktor Variabel inti Ferit pada rangkaian elektronika , berfungsi sebagai …..
a. LC OscilatorMF b. LC Oscilator VHF - UHF
c. LC Oscilator HF d. Relay Selenoid

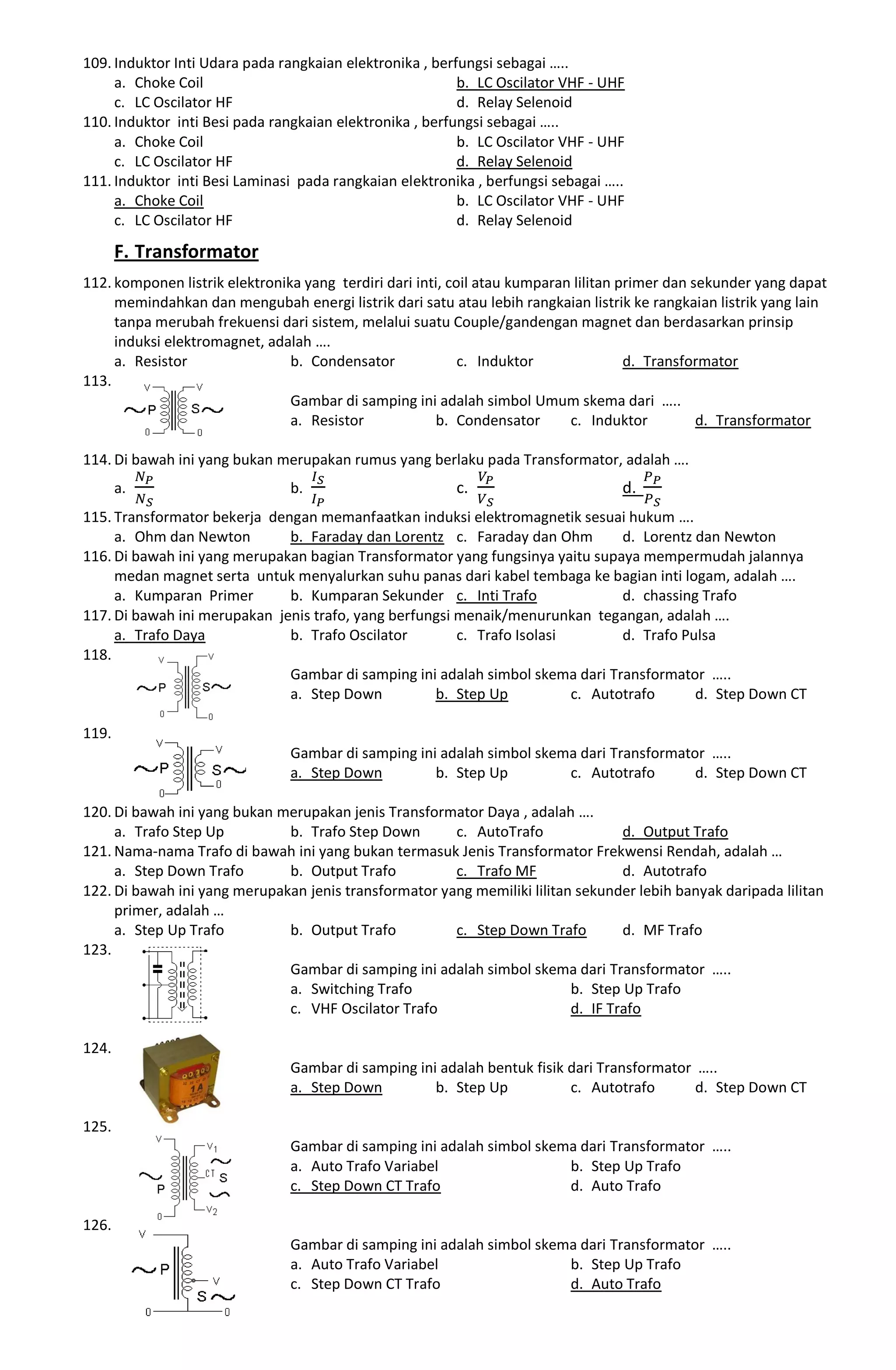

7. 109. Induktor Inti Udara pada rangkaian elektronika , berfungsi sebagai …..
a. Choke Coil b. LC Oscilator VHF - UHF
c. LC Oscilator HF d. Relay Selenoid
110. Induktor inti Besi pada rangkaian elektronika , berfungsi sebagai …..
a. Choke Coil b. LC Oscilator VHF - UHF
c. LC Oscilator HF d. Relay Selenoid
111. Induktor inti Besi Laminasi pada rangkaian elektronika , berfungsi sebagai …..
a. Choke Coil b. LC Oscilator VHF - UHF
c. LC Oscilator HF d. Relay Selenoid
F. Transformator
112. komponen listrik elektronika yang terdiri dari inti, coil atau kumparan lilitan primer dan sekunder yang dapat
memindahkan dan mengubah energi listrik dari satu atau lebih rangkaian listrik ke rangkaian listrik yang lain
tanpa merubah frekuensi dari sistem, melalui suatu Couple/gandengan magnet dan berdasarkan prinsip
induksi elektromagnet, adalah ….
a. Resistor b. Condensator c. Induktor d. Transformator
113.
Gambar di samping ini adalah simbol Umum skema dari …..
a. Resistor b. Condensator c. Induktor d. Transformator
114. Di bawah ini yang bukan merupakan rumus yang berlaku pada Transformator, adalah ….
a. b. c. d.
115. Transformator bekerja dengan memanfaatkan induksi elektromagnetik sesuai hukum ….
a. Ohm dan Newton b. Faraday dan Lorentz c. Faraday dan Ohm d. Lorentz dan Newton
116. Di bawah ini yang merupakan bagian Transformator yang fungsinya yaitu supaya mempermudah jalannya
medan magnet serta untuk menyalurkan suhu panas dari kabel tembaga ke bagian inti logam, adalah ….
a. Kumparan Primer b. Kumparan Sekunder c. Inti Trafo d. chassing Trafo
117. Di bawah ini merupakan jenis trafo, yang berfungsi menaik/menurunkan tegangan, adalah ….
a. Trafo Daya b. Trafo Oscilator c. Trafo Isolasi d. Trafo Pulsa
118.
Gambar di samping ini adalah simbol skema dari Transformator …..
a. Step Down b. Step Up c. Autotrafo d. Step Down CT
119.
Gambar di samping ini adalah simbol skema dari Transformator …..
a. Step Down b. Step Up c. Autotrafo d. Step Down CT
120. Di bawah ini yang bukan merupakan jenis Transformator Daya , adalah ….
a. Trafo Step Up b. Trafo Step Down c. AutoTrafo d. Output Trafo
121. Nama-nama Trafo di bawah ini yang bukan termasuk Jenis Transformator Frekwensi Rendah, adalah …
a. Step Down Trafo b. Output Trafo c. Trafo MF d. Autotrafo
122. Di bawah ini yang merupakan jenis transformator yang memiliki lilitan sekunder lebih banyak daripada lilitan
primer, adalah …
a. Step Up Trafo b. Output Trafo c. Step Down Trafo d. MF Trafo
123.
Gambar di samping ini adalah simbol skema dari Transformator …..
a. Switching Trafo b. Step Up Trafo
c. VHF Oscilator Trafo d. IF Trafo
124.
Gambar di samping ini adalah bentuk fisik dari Transformator …..
a. Step Down b. Step Up c. Autotrafo d. Step Down CT
125.
Gambar di samping ini adalah simbol skema dari Transformator …..
a. Auto Trafo Variabel b. Step Up Trafo
c. Step Down CT Trafo d. Auto Trafo
126.
Gambar di samping ini adalah simbol skema dari Transformator …..
a. Auto Trafo Variabel b. Step Up Trafo
c. Step Down CT Trafo d. Auto Trafo

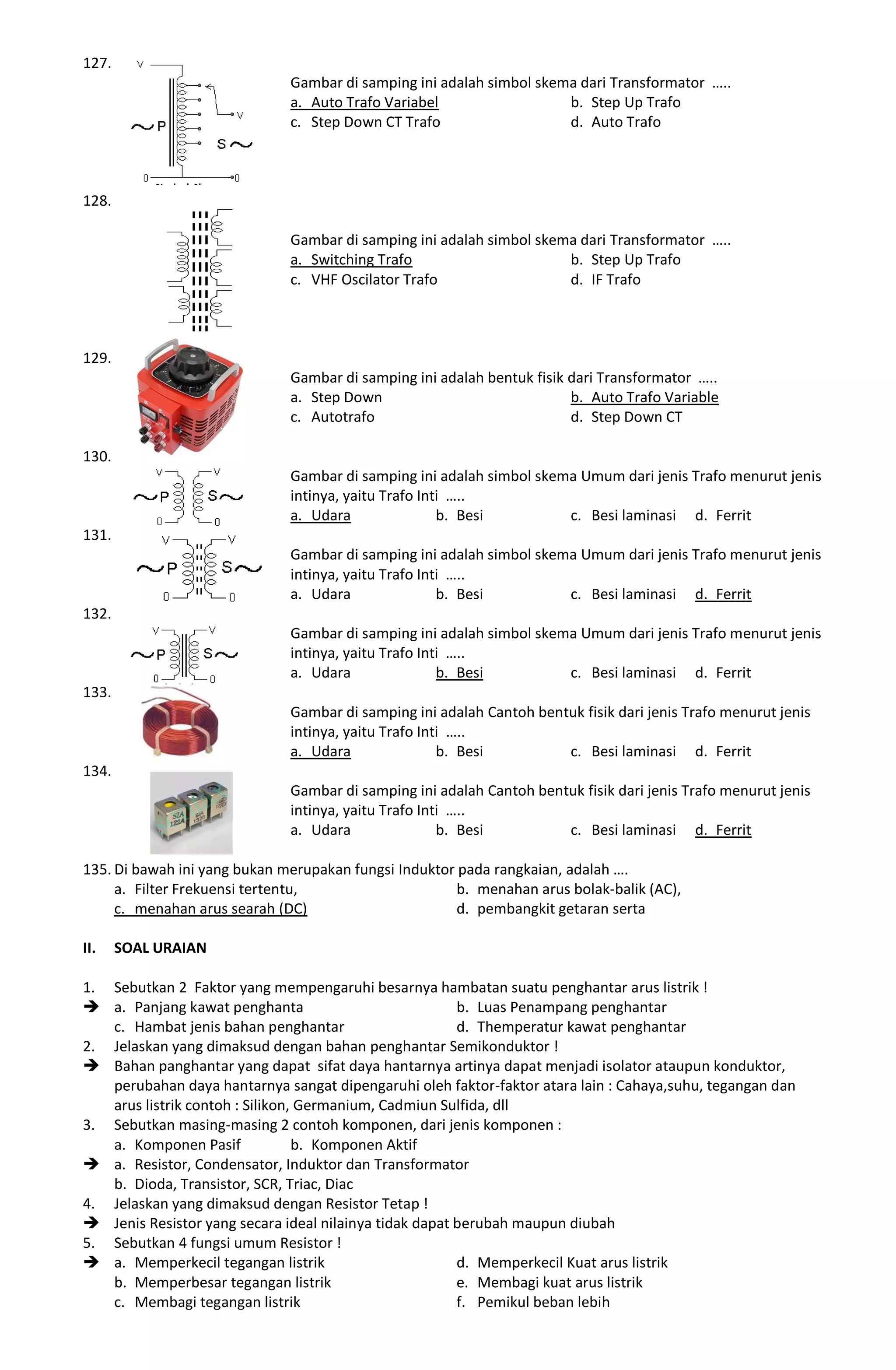

8. 127.
Gambar di samping ini adalah simbol skema dari Transformator …..
a. Auto Trafo Variabel b. Step Up Trafo
c. Step Down CT Trafo d. Auto Trafo
128.
Gambar di samping ini adalah simbol skema dari Transformator …..
a. Switching Trafo b. Step Up Trafo
c. VHF Oscilator Trafo d. IF Trafo
129.
Gambar di samping ini adalah bentuk fisik dari Transformator …..
a. Step Down b. Auto Trafo Variable
c. Autotrafo d. Step Down CT
130.
Gambar di samping ini adalah simbol skema Umum dari jenis Trafo menurut jenis
intinya, yaitu Trafo Inti …..
a. Udara b. Besi c. Besi laminasi d. Ferrit
131.
Gambar di samping ini adalah simbol skema Umum dari jenis Trafo menurut jenis
intinya, yaitu Trafo Inti …..
a. Udara b. Besi c. Besi laminasi d. Ferrit
132.
Gambar di samping ini adalah simbol skema Umum dari jenis Trafo menurut jenis
intinya, yaitu Trafo Inti …..
a. Udara b. Besi c. Besi laminasi d. Ferrit
133.
Gambar di samping ini adalah Cantoh bentuk fisik dari jenis Trafo menurut jenis
intinya, yaitu Trafo Inti …..
a. Udara b. Besi c. Besi laminasi d. Ferrit
134.
Gambar di samping ini adalah Cantoh bentuk fisik dari jenis Trafo menurut jenis
intinya, yaitu Trafo Inti …..
a. Udara b. Besi c. Besi laminasi d. Ferrit
135. Di bawah ini yang bukan merupakan fungsi Induktor pada rangkaian, adalah ….
a. Filter Frekuensi tertentu, b. menahan arus bolak-balik (AC),
c. menahan arus searah (DC) d. pembangkit getaran serta
II. SOAL URAIAN
1. Sebutkan 2 Faktor yang mempengaruhi besarnya hambatan suatu penghantar arus listrik !
 a. Panjang kawat penghanta b. Luas Penampang penghantar
c. Hambat jenis bahan penghantar d. Themperatur kawat penghantar
2. Jelaskan yang dimaksud dengan bahan penghantar Semikonduktor !
 Bahan panghantar yang dapat sifat daya hantarnya artinya dapat menjadi isolator ataupun konduktor,
perubahan daya hantarnya sangat dipengaruhi oleh faktor-faktor atara lain : Cahaya,suhu, tegangan dan
arus listrik contoh : Silikon, Germanium, Cadmiun Sulfida, dll
3. Sebutkan masing-masing 2 contoh komponen, dari jenis komponen :
a. Komponen Pasif b. Komponen Aktif
 a. Resistor, Condensator, Induktor dan Transformator
b. Dioda, Transistor, SCR, Triac, Diac
4. Jelaskan yang dimaksud dengan Resistor Tetap !
 Jenis Resistor yang secara ideal nilainya tidak dapat berubah maupun diubah
5. Sebutkan 4 fungsi umum Resistor !
 a. Memperkecil tegangan listrik d. Memperkecil Kuat arus listrik
b. Memperbesar tegangan listrik e. Membagi kuat arus listrik
c. Membagi tegangan listrik f. Pemikul beban lebih

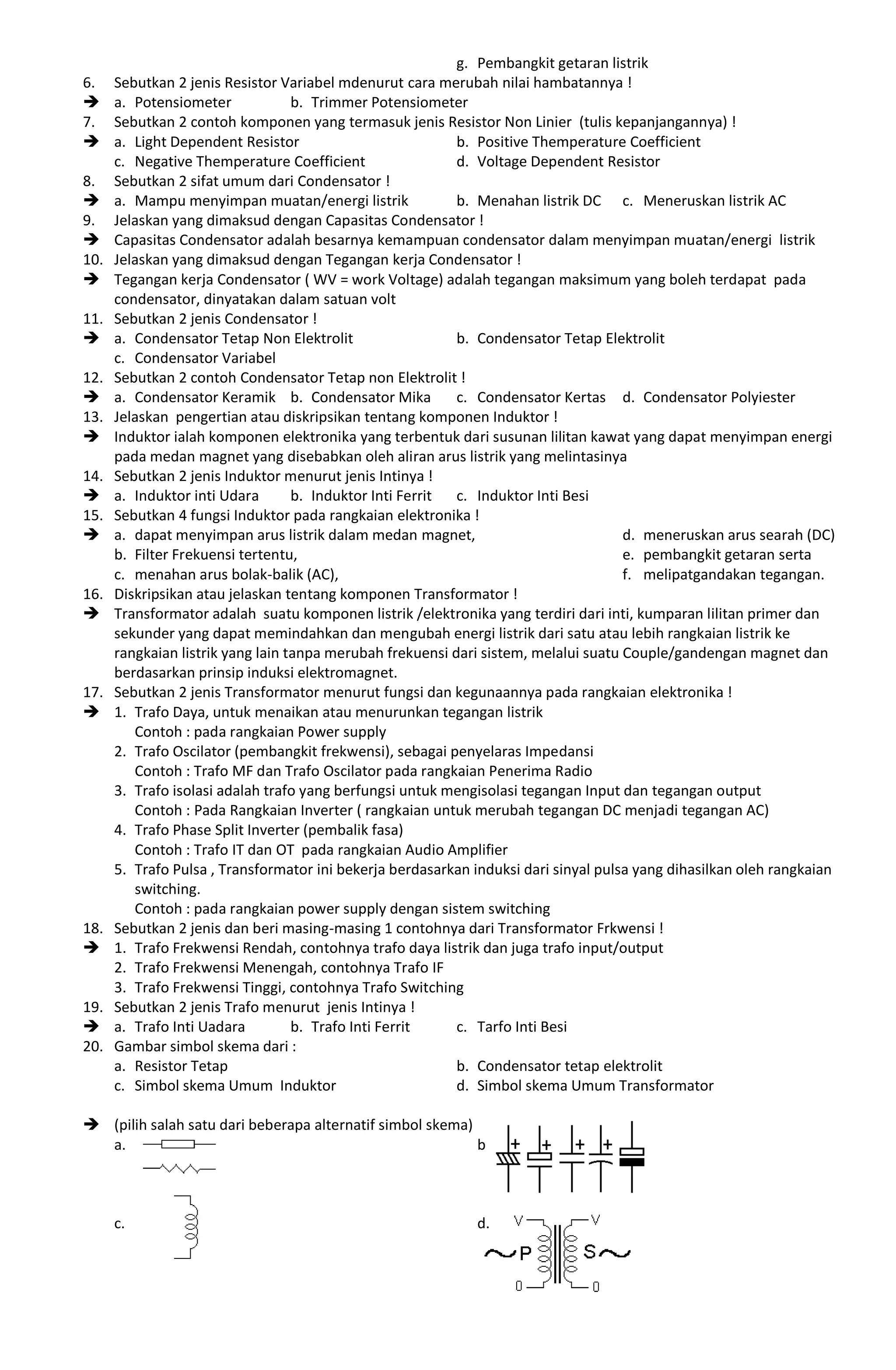

9. g. Pembangkit getaran listrik
6. Sebutkan 2 jenis Resistor Variabel mdenurut cara merubah nilai hambatannya !
 a. Potensiometer b. Trimmer Potensiometer
7. Sebutkan 2 contoh komponen yang termasuk jenis Resistor Non Linier (tulis kepanjangannya) !
 a. Light Dependent Resistor b. Positive Themperature Coefficient
c. Negative Themperature Coefficient d. Voltage Dependent Resistor
8. Sebutkan 2 sifat umum dari Condensator !
 a. Mampu menyimpan muatan/energi listrik b. Menahan listrik DC c. Meneruskan listrik AC
9. Jelaskan yang dimaksud dengan Capasitas Condensator !
 Capasitas Condensator adalah besarnya kemampuan condensator dalam menyimpan muatan/energi listrik
10. Jelaskan yang dimaksud dengan Tegangan kerja Condensator !
 Tegangan kerja Condensator ( WV = work Voltage) adalah tegangan maksimum yang boleh terdapat pada
condensator, dinyatakan dalam satuan volt
11. Sebutkan 2 jenis Condensator !
 a. Condensator Tetap Non Elektrolit b. Condensator Tetap Elektrolit
c. Condensator Variabel
12. Sebutkan 2 contoh Condensator Tetap non Elektrolit !
 a. Condensator Keramik b. Condensator Mika c. Condensator Kertas d. Condensator Polyiester
13. Jelaskan pengertian atau diskripsikan tentang komponen Induktor !
 Induktor ialah komponen elektronika yang terbentuk dari susunan lilitan kawat yang dapat menyimpan energi
pada medan magnet yang disebabkan oleh aliran arus listrik yang melintasinya
14. Sebutkan 2 jenis Induktor menurut jenis Intinya !
 a. Induktor inti Udara b. Induktor Inti Ferrit c. Induktor Inti Besi
15. Sebutkan 4 fungsi Induktor pada rangkaian elektronika !
 a. dapat menyimpan arus listrik dalam medan magnet, d. meneruskan arus searah (DC)
b. Filter Frekuensi tertentu, e. pembangkit getaran serta
c. menahan arus bolak-balik (AC), f. melipatgandakan tegangan.
16. Diskripsikan atau jelaskan tentang komponen Transformator !
 Transformator adalah suatu komponen listrik /elektronika yang terdiri dari inti, kumparan lilitan primer dan
sekunder yang dapat memindahkan dan mengubah energi listrik dari satu atau lebih rangkaian listrik ke
rangkaian listrik yang lain tanpa merubah frekuensi dari sistem, melalui suatu Couple/gandengan magnet dan
berdasarkan prinsip induksi elektromagnet.
17. Sebutkan 2 jenis Transformator menurut fungsi dan kegunaannya pada rangkaian elektronika !
 1. Trafo Daya, untuk menaikan atau menurunkan tegangan listrik
Contoh : pada rangkaian Power supply
2. Trafo Oscilator (pembangkit frekwensi), sebagai penyelaras Impedansi
Contoh : Trafo MF dan Trafo Oscilator pada rangkaian Penerima Radio
3. Trafo isolasi adalah trafo yang berfungsi untuk mengisolasi tegangan Input dan tegangan output
Contoh : Pada Rangkaian Inverter ( rangkaian untuk merubah tegangan DC menjadi tegangan AC)
4. Trafo Phase Split Inverter (pembalik fasa)
Contoh : Trafo IT dan OT pada rangkaian Audio Amplifier
5. Trafo Pulsa , Transformator ini bekerja berdasarkan induksi dari sinyal pulsa yang dihasilkan oleh rangkaian
switching.
Contoh : pada rangkaian power supply dengan sistem switching
18. Sebutkan 2 jenis dan beri masing-masing 1 contohnya dari Transformator Frkwensi !
 1. Trafo Frekwensi Rendah, contohnya trafo daya listrik dan juga trafo input/output
2. Trafo Frekwensi Menengah, contohnya Trafo IF
3. Trafo Frekwensi Tinggi, contohnya Trafo Switching
19. Sebutkan 2 jenis Trafo menurut jenis Intinya !
 a. Trafo Inti Uadara b. Trafo Inti Ferrit c. Tarfo Inti Besi
20. Gambar simbol skema dari :
a. Resistor Tetap b. Condensator tetap elektrolit
c. Simbol skema Umum Induktor d. Simbol skema Umum Transformator
 (pilih salah satu dari beberapa alternatif simbol skema)
a. b.
c. d.
