Tugas IPA
- 1. Nama Kelompok : - Dicky Antoni - Eryca Fitri - Nages Julitio - Sherly Valencia - Tjan Liung - Willy Dugery Tugas : - Listrik Dinamis - Sumber Arus Listrik - Listrik Statis

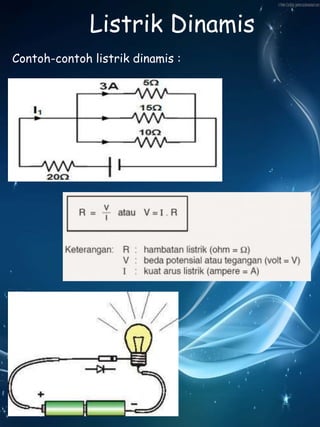

- 2. Listrik Dinamis Contoh-contohlistrik dinamis :

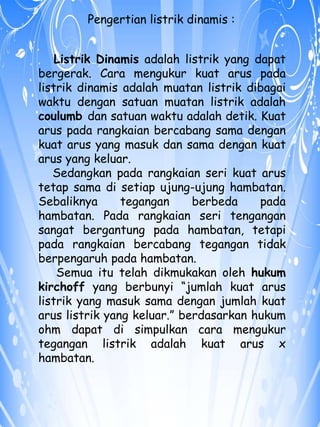

- 3. Pengertian listrik dinamis: Listrik Dinamis adalah listrik yang dapat bergerak. Cara mengukur kuat arus pada listrik dinamis adalah muatan listrik dibagai waktu dengan satuan muatan listrik adalah coulumb dan satuan waktu adalah detik. Kuat arus pada rangkaian bercabang sama dengan kuat arus yang masuk dan sama dengan kuat arus yang keluar. Sedangkan pada rangkaian seri kuat arus tetap sama di setiap ujung-ujung hambatan. Sebaliknya tegangan berbeda pada hambatan. Pada rangkaian seri tengangan sangat bergantung pada hambatan, tetapi pada rangkaian bercabang tegangan tidak berpengaruh pada hambatan. Semua itu telah dikmukakan oleh hukum kirchoff yang berbunyi “jumlah kuat arus listrik yang masuk sama dengan jumlah kuat arus listrik yang keluar.” berdasarkan hukum ohm dapat di simpulkan cara mengukur tegangan listrik adalah kuat arus x hambatan.

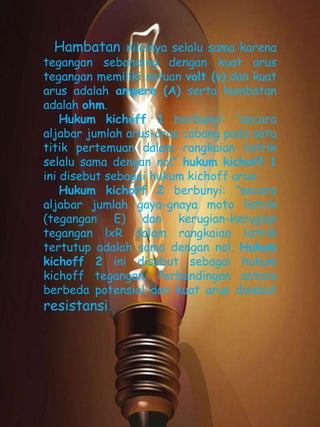

- 4. Hambatan nilainya selalusama karena tegangan sebanding dengan kuat arus tegangan memiliki satuan volt (v) dan kuat arus adalah ampere (A) serta hambatan adalah ohm. Hukum kichoff 1 berbunyi: “secara aljabar jumlah arus-arus cabang pada satu titik pertemuan dalam rangkaian listrik selalu sama dengan nol” hukum kichoff 1 ini disebut sebagai hukum kichoff arus . Hukum kichoff 2 berbunyi: “secara aljabar jumlah gaya-gnaya moto listrik (tegangan E) dan kerugian-kerugian tegangan lxR dalam rangkaian listrik tertutup adalah sama dengan nol. Hukum kichoff 2 ini disebut sebagai hukum kichoff tegangan. Perbandingan antara berbeda potensial dan kuat arus disebut resistansi.

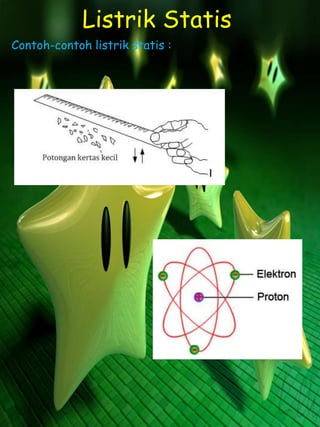

- 5. Listrik Statis Contoh-contohlistrik statis :

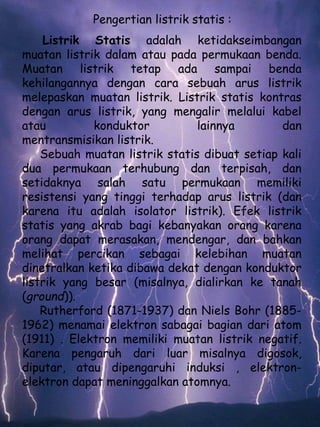

- 6. Pengertian listrik statis: Listrik Statis adalah ketidakseimbangan muatan listrik dalam atau pada permukaan benda. Muatan listrik tetap ada sampai benda kehilangannya dengan cara sebuah arus listrik melepaskan muatan listrik. Listrik statis kontras dengan arus listrik, yang mengalir melalui kabel atau konduktor lainnya dan mentransmisikan listrik. Sebuah muatan listrik statis dibuat setiap kali dua permukaan terhubung dan terpisah, dan setidaknya salah satu permukaan memiliki resistensi yang tinggi terhadap arus listrik (dan karena itu adalah isolator listrik). Efek listrik statis yang akrab bagi kebanyakan orang karena orang dapat merasakan, mendengar, dan bahkan melihat percikan sebagai kelebihan muatan dinetralkan ketika dibawa dekat dengan konduktor listrik yang besar (misalnya, dialirkan ke tanah (ground)). Rutherford (1871-1937) dan Niels Bohr (1885- 1962) menamai elektron sabagai bagian dari atom (1911) . Elektron memiliki muatan listrik negatif. Karena pengaruh dari luar misalnya digosok, diputar, atau dipengaruhi induksi , elektron-elektron dapat meninggalkan atomnya.

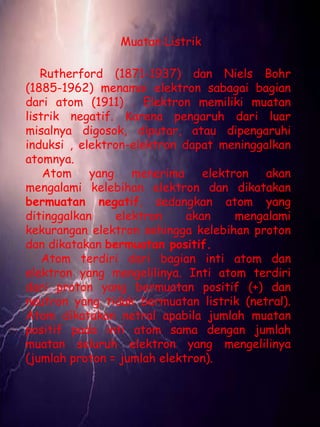

- 7. Muatan Listrik Rutherford(1871-1937) dan Niels Bohr (1885-1962) menamai elektron sabagai bagian dari atom (1911) . Elektron memiliki muatan listrik negatif. Karena pengaruh dari luar misalnya digosok, diputar, atau dipengaruhi induksi , elektron-elektron dapat meninggalkan atomnya. Atom yang menerima elektron akan mengalami kelebihan elektron dan dikatakan bermuatan negatif, sedangkan atom yang ditinggalkan elektron akan mengalami kekurangan elektron sehingga kelebihan proton dan dikatakan bermuatan positif. Atom terdiri dari bagian inti atom dan elektron yang mengelilinya. Inti atom terdiri dari proton yang bermuatan positif (+) dan neutron yang tidak bermuatan listrik (netral). Atom dikatakan netral apabila jumlah muatan positif pada inti atom sama dengan jumlah muatan seluruh elektron yang mengelilinya (jumlah proton = jumlah elektron).
- 8. Atom terdiri dariinti atom dan elektron (muatan negatif). Pada inti atom terdapat proton (muatan positif) dan neutron (tidak bermuatan/netral). Muatan listrik sejenis tolak-menolak dan muatan tidak sejenis taarik-menarik. Besarnya gaya tarik-menarik atau tolak-menolak antara dua benda bermuatan listrik diselidiki oleh Charles Augustin Coulomb (1736-1806), sehingga dikenal dengan hukum Coulomb yag berbunyi: Besarnya gaya tarik tarik-menarik atau tolak-menolak antara dua benda bermuatan listrik sebanding dengan besar muatan masing-masing benda dan berbanding terbalik dengan kuadrat jarak antara kedua benda itu. 퐹 = 푘 푞1푞2 푟2 F = gaya tarik menarik/tolak menolak (newton) 푞1; 푞2 = muatan (coulomb) r = jarak kedua benda bermuatan (m) k = konstanta coulomb (9×109 N푚2/퐶2) Bila dua benda yang muatannya tertentu didekatkan sehingga jarak keduanya menjadi 1 2 kali jaraknya semula, maka gaya listrik menjadi 4 kali gaya semula. Sebaliknya, bila dua muatan tersebut dijauhkan sehingga jarak keduanya menjadi 2 kali jarak semula, maka gaya listrik menjadi 1 4 kali gaya listrik semula

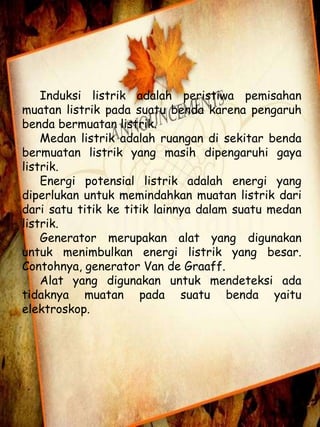

- 9. Induksi listrik adalahperistiwa pemisahan muatan listrik pada suatu benda karena pengaruh benda bermuatan listrik. Medan listrik adalah ruangan di sekitar benda bermuatan listrik yang masih dipengaruhi gaya listrik. Energi potensial listrik adalah energi yang diperlukan untuk memindahkan muatan listrik dari dari satu titik ke titik lainnya dalam suatu medan listrik. Generator merupakan alat yang digunakan untuk menimbulkan energi listrik yang besar. Contohnya, generator Van de Graaff. Alat yang digunakan untuk mendeteksi ada tidaknya muatan pada suatu benda yaitu elektroskop.

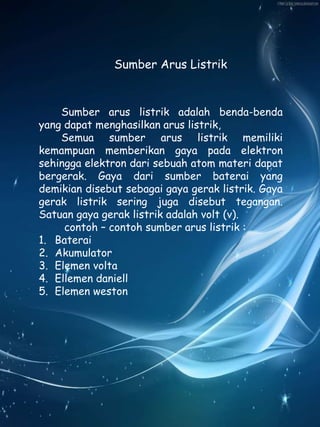

- 10. Sumber Arus Listrik Sumber arus listrik adalah benda-benda yang dapat menghasilkan arus listrik, Semua sumber arus listrik memiliki kemampuan memberikan gaya pada elektron sehingga elektron dari sebuah atom materi dapat bergerak. Gaya dari sumber baterai yang demikian disebut sebagai gaya gerak listrik. Gaya gerak listrik sering juga disebut tegangan. Satuan gaya gerak listrik adalah volt (v). contoh – contoh sumber arus listrik : 1. Baterai 2. Akumulator 3. Elemen volta 4. Ellemen daniell 5. Elemen weston

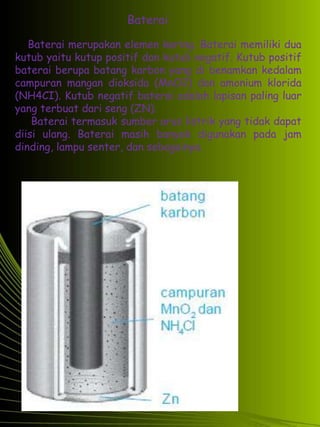

- 11. Baterai Baterai merupakanelemen kering. Baterai memiliki dua kutub yaitu kutup positif dan kutub negatif. Kutub positif baterai berupa batang karbon yang di benamkan kedalam campuran mangan dioksida (MnO2) dan amonium klorida (NH4CI). Kutub negatif baterai adalah lapisan paling luar yang terbuat dari seng (ZN). Baterai termasuk sumber arus listrik yang tidak dapat diisi ulang. Baterai masih banyak digunakan pada jam dinding, lampu senter, dan sebagainya.

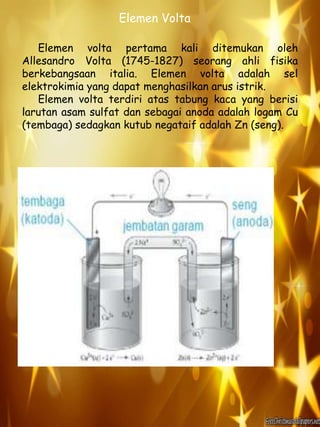

- 12. Elemen Volta Elemenvolta pertama kali ditemukan oleh Allesandro Volta (1745-1827) seorang ahli fisika berkebangsaan italia. Elemen volta adalah sel elektrokimia yang dapat menghasilkan arus istrik. Elemen volta terdiri atas tabung kaca yang berisi larutan asam sulfat dan sebagai anoda adalah logam Cu (tembaga) sedagkan kutub negataif adalah Zn (seng).
- 13. ELEMEN DANIELL Carakerja elemen daniell pada dasarnya sama dengan cara kerja elemen volta. Namun pada elemen daniell ditambahkan larutan tembaga sulfat (CuSO4) untuk mencegah terjadi polarisasi, yang dinamakan depolarisator sehingga usia elemen dapat lebih lama.

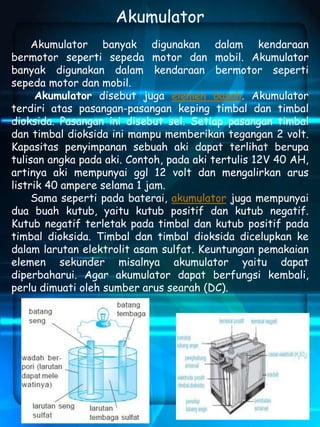

- 14. Akumulator Akumulator banyakdigunakan dalam kendaraan bermotor seperti sepeda motor dan mobil. Akumulator banyak digunakan dalam kendaraan bermotor seperti sepeda motor dan mobil. Akumulator disebut juga elemen basah. Akumulator terdiri atas pasangan-pasangan keping timbal dan timbal dioksida. Pasangan ini disebut sel. Setiap pasangan timbal dan timbal dioksida ini mampu memberikan tegangan 2 volt. Kapasitas penyimpanan sebuah aki dapat terlihat berupa tulisan angka pada aki. Contoh, pada aki tertulis 12V 40 AH, artinya aki mempunyai ggl 12 volt dan mengalirkan arus listrik 40 ampere selama 1 jam. Sama seperti pada baterai, akumulator juga mempunyai dua buah kutub, yaitu kutub positif dan kutub negatif. Kutub negatif terletak pada timbal dan kutub positif pada timbal dioksida. Timbal dan timbal dioksida dicelupkan ke dalam larutan elektrolit asam sulfat. Keuntungan pemakaian elemen sekunder misalnya akumulator yaitu dapat diperbaharui. Agar akumulator dapat berfungsi kembali, perlu dimuati oleh sumber arus searah (DC).
