3. 1. Terminal
2. Línea o Pista
3. Placa, Board o PCB
4. Circuito Eléctrico
5. Voltaje
6. Corriente Eléctrica
- Tipos de Corriente
7. Impedancia
Conceptos Básicos
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

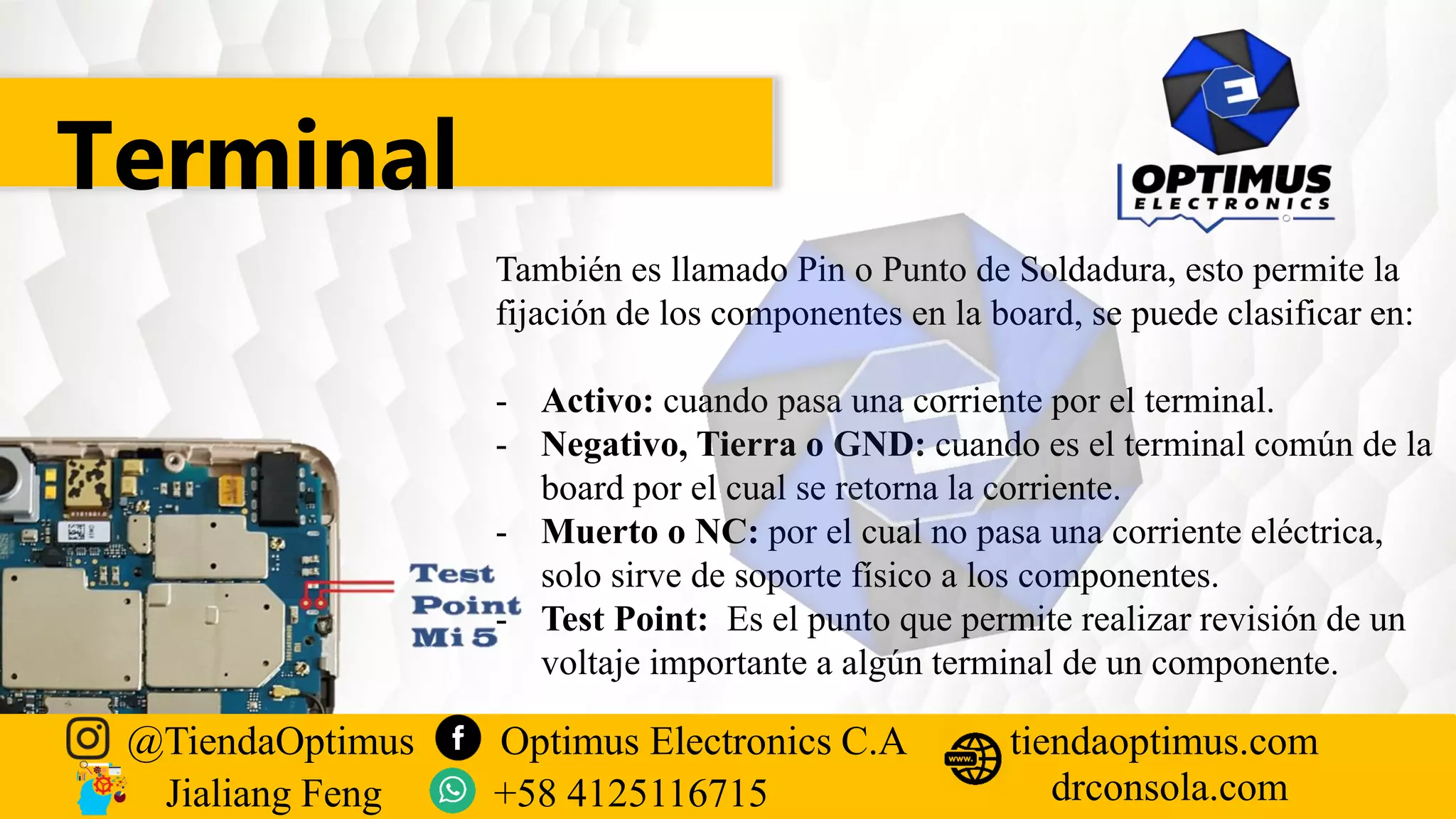

4. Terminal
También es llamado Pin o Punto de Soldadura, esto permite la
fijación de los componentes en la board, se puede clasificar en:
- Activo: cuando pasa una corriente por el terminal.
- Negativo, Tierra o GND: cuando es el terminal común de la
board por el cual se retorna la corriente.
- Muerto o NC: por el cual no pasa una corriente eléctrica,
solo sirve de soporte físico a los componentes.
- Test Point: Es el punto que permite realizar revisión de un
voltaje importante a algún terminal de un componente.
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

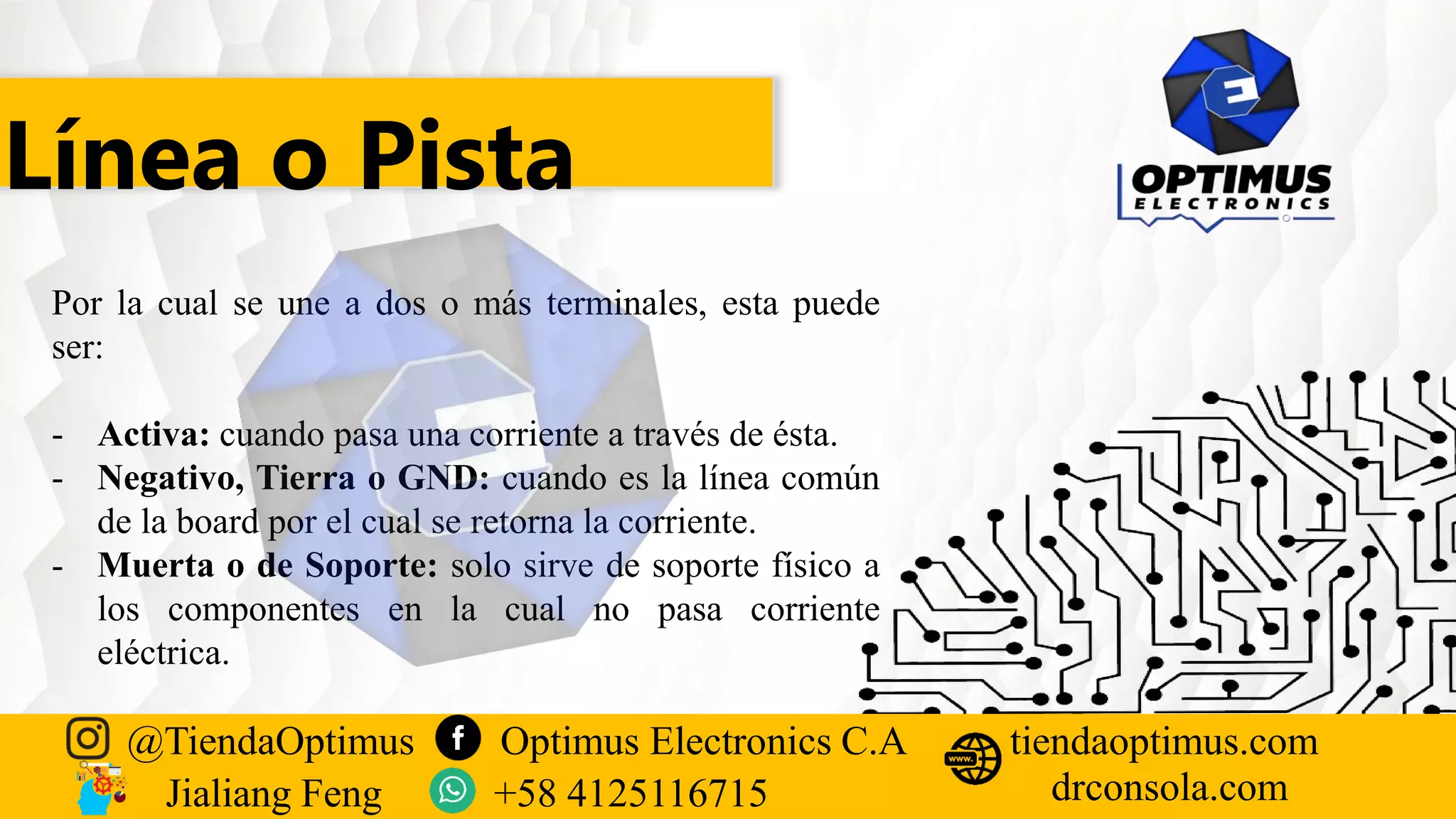

5. Línea o Pista
Por la cual se une a dos o más terminales, esta puede
ser:
- Activa: cuando pasa una corriente a través de ésta.
- Negativo, Tierra o GND: cuando es la línea común
de la board por el cual se retorna la corriente.
- Muerta o de Soporte: solo sirve de soporte físico a
los componentes en la cual no pasa corriente
eléctrica.
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

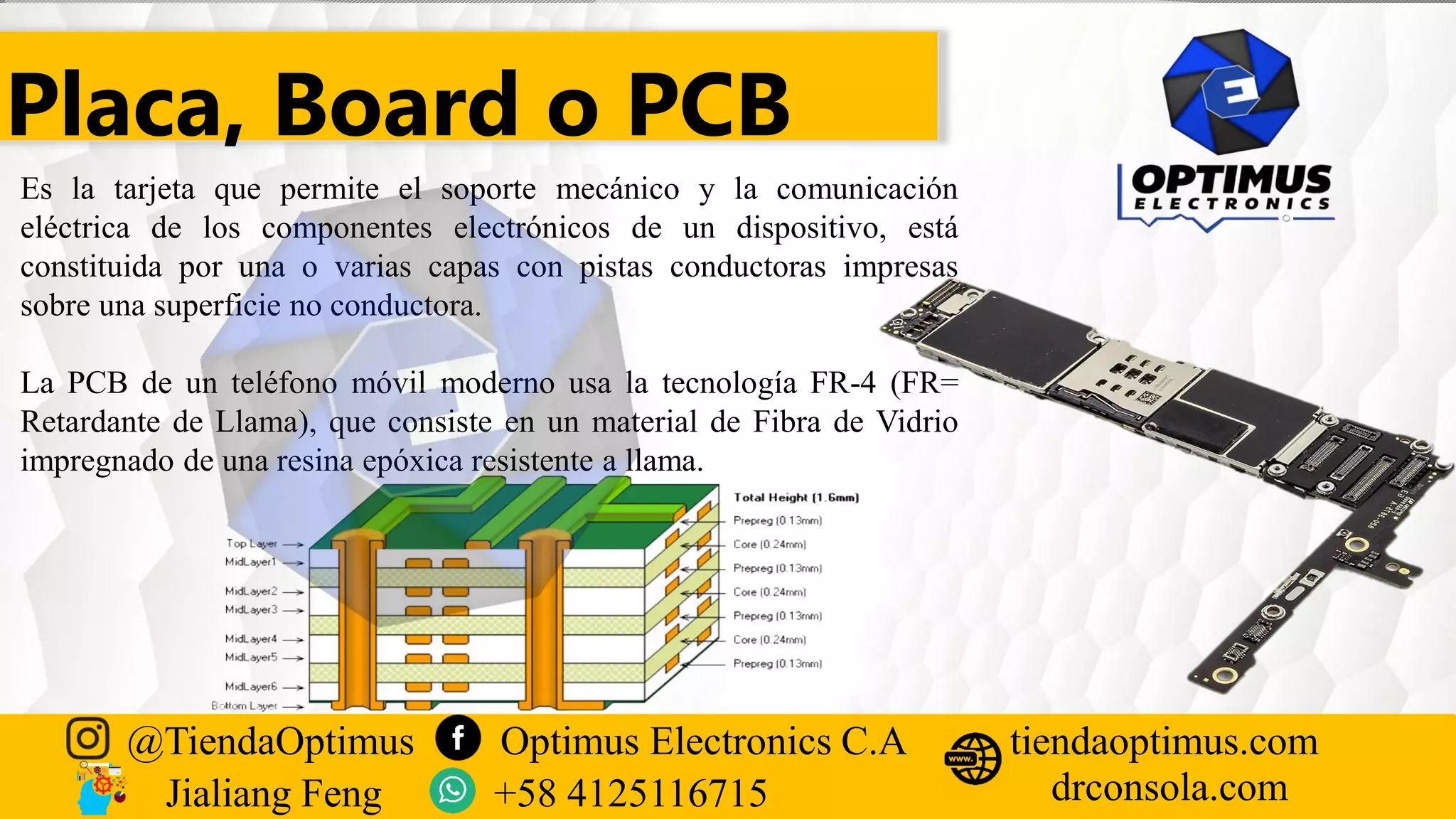

6. Placa, Board o PCB
Es la tarjeta que permite el soporte mecánico y la comunicación
eléctrica de los componentes electrónicos de un dispositivo, está
constituida por una o varias capas con pistas conductoras impresas
sobre una superficie no conductora.
La PCB de un teléfono móvil moderno usa la tecnología FR-4 (FR=
Retardante de Llama), que consiste en un material de Fibra de Vidrio
impregnado de una resina epóxica resistente a llama.
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

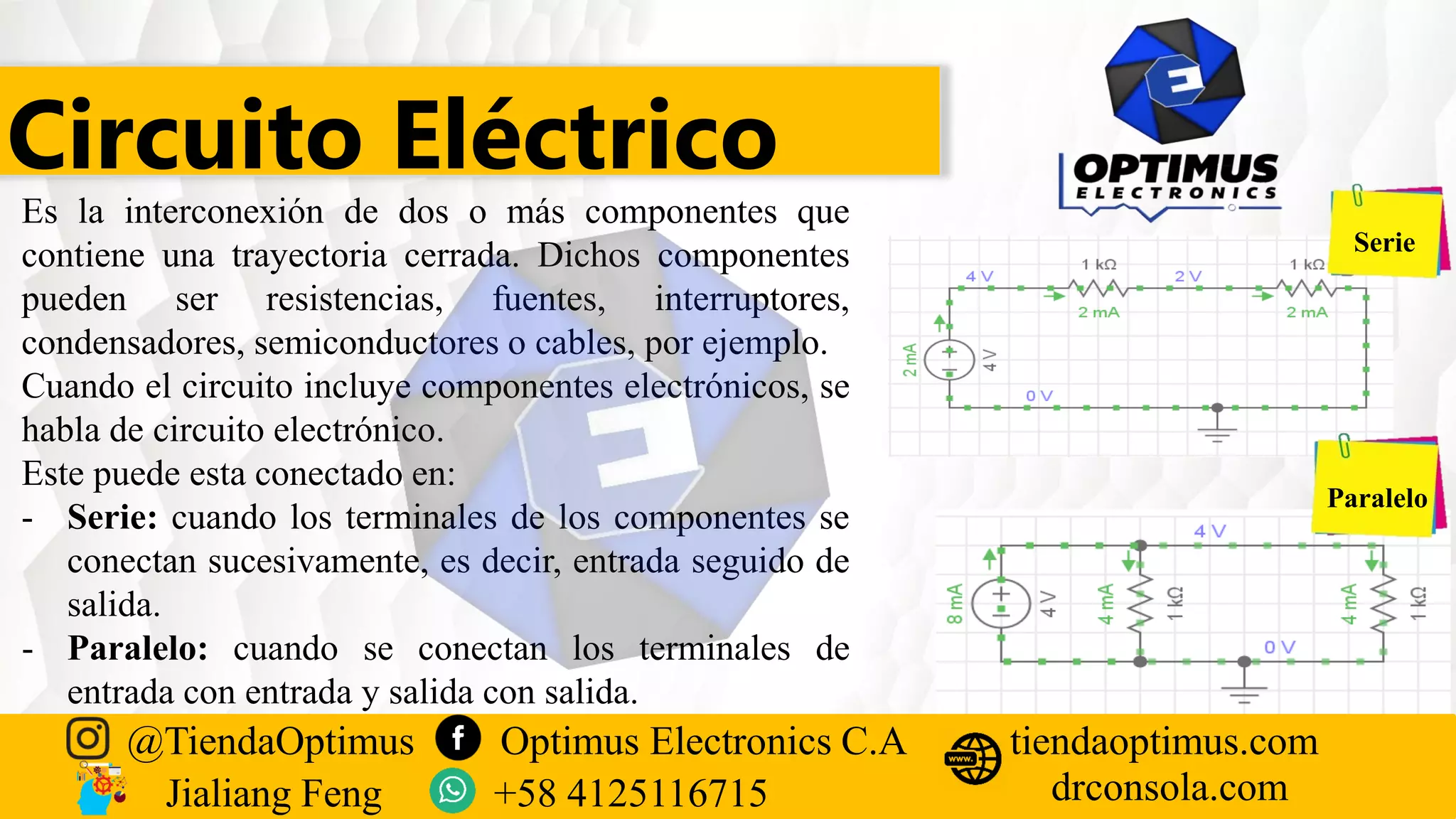

7. Circuito Eléctrico
Es la interconexión de dos o más componentes que
contiene una trayectoria cerrada. Dichos componentes
pueden ser resistencias, fuentes, interruptores,
condensadores, semiconductores o cables, por ejemplo.
Cuando el circuito incluye componentes electrónicos, se
habla de circuito electrónico.
Este puede esta conectado en:
- Serie: cuando los terminales de los componentes se
conectan sucesivamente, es decir, entrada seguido de
salida.
- Paralelo: cuando se conectan los terminales de
entrada con entrada y salida con salida.
Serie
Paralelo
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

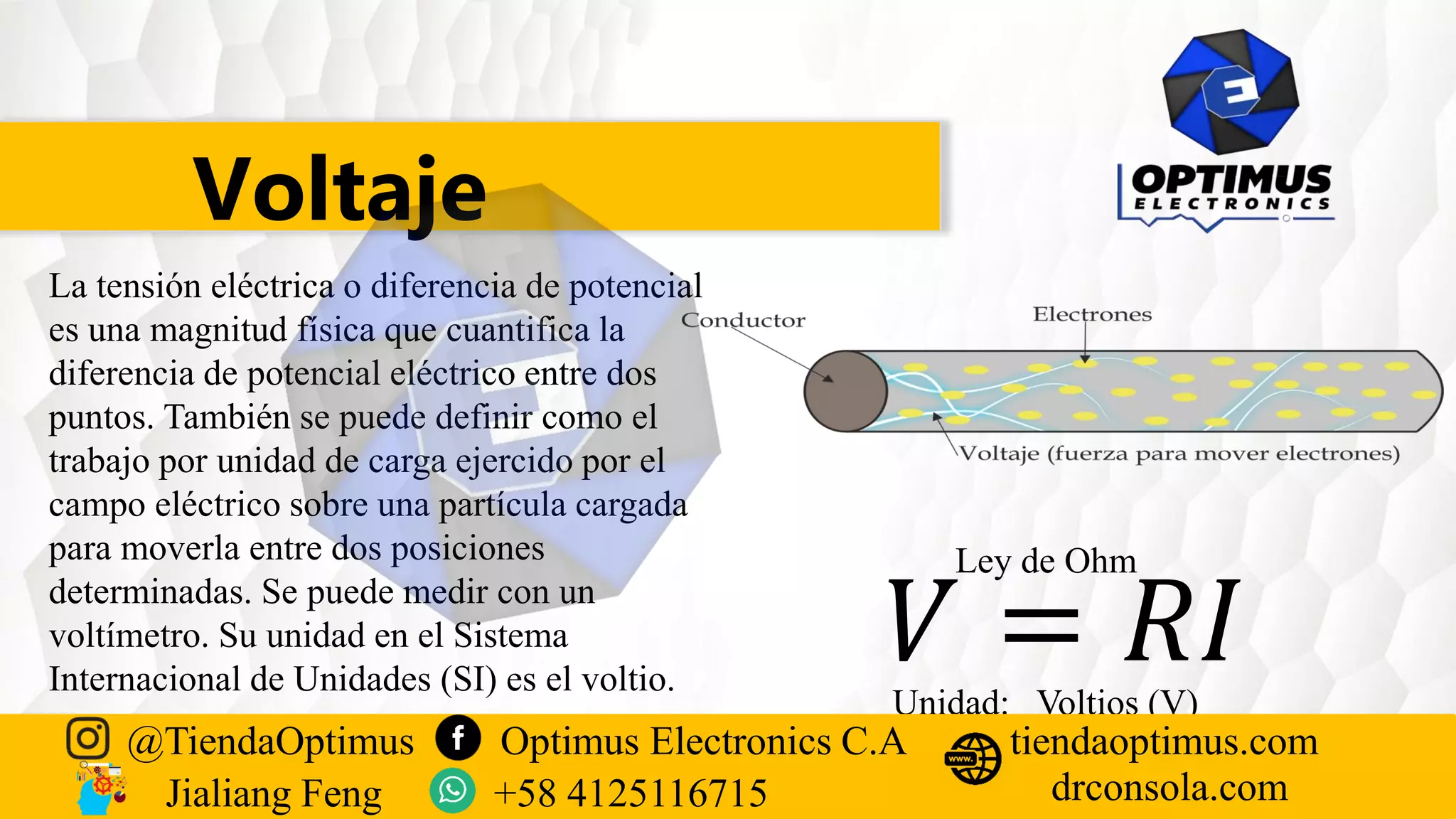

8. Voltaje
La tensión eléctrica o diferencia de potencial
es una magnitud física que cuantifica la
diferencia de potencial eléctrico entre dos
puntos. También se puede definir como el
trabajo por unidad de carga ejercido por el
campo eléctrico sobre una partícula cargada
para moverla entre dos posiciones
determinadas. Se puede medir con un
voltímetro. Su unidad en el Sistema
Internacional de Unidades (SI) es el voltio.
Ley de Ohm
𝑉 = 𝑅𝐼
Unidad: Voltios (V)
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

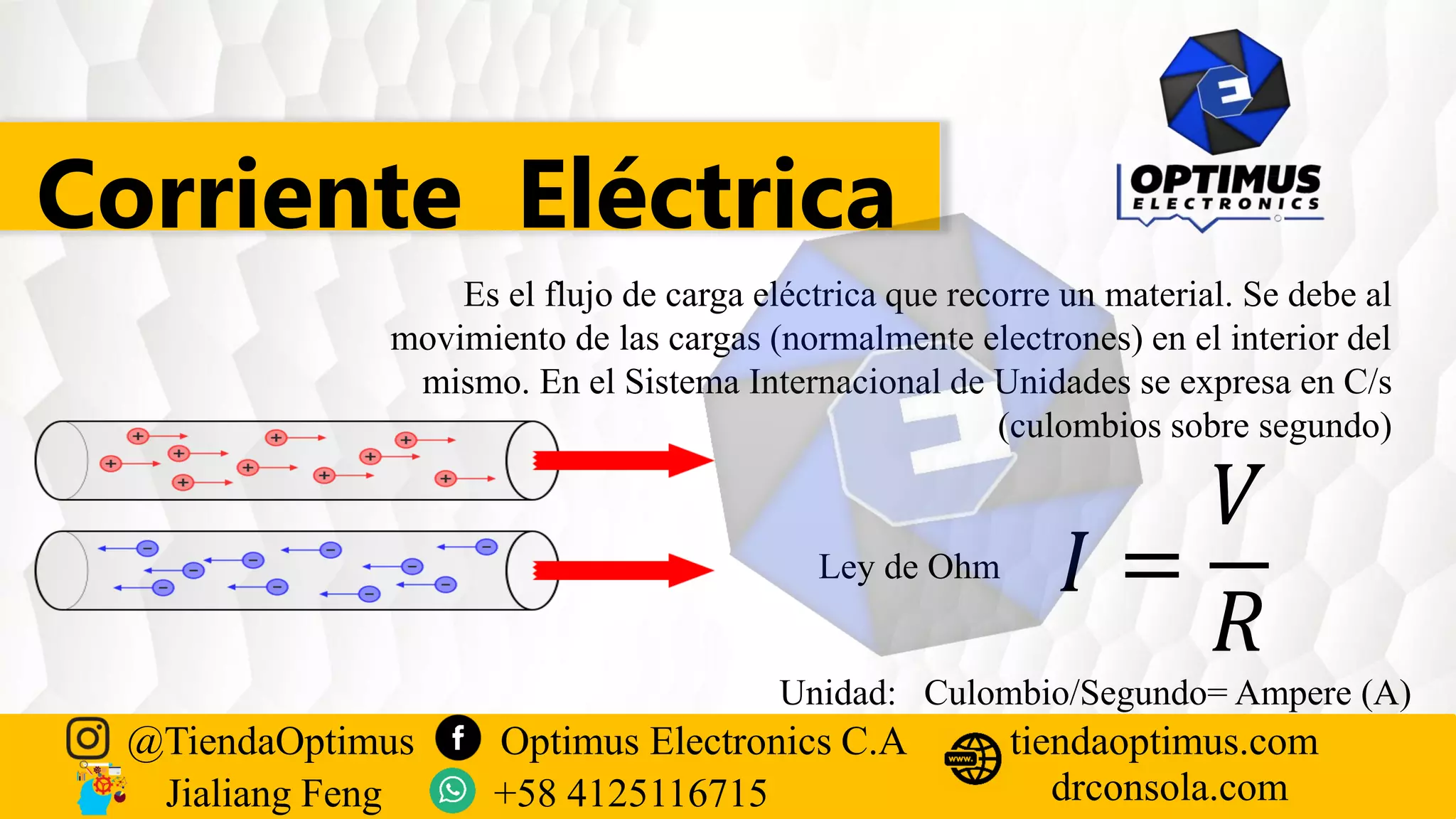

9. Corriente Eléctrica
Es el flujo de carga eléctrica que recorre un material. Se debe al
movimiento de las cargas (normalmente electrones) en el interior del
mismo. En el Sistema Internacional de Unidades se expresa en C/s
(culombios sobre segundo)
𝐼 =
𝑉
𝑅
Ley de Ohm
Unidad: Culombio/Segundo= Ampere (A)
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

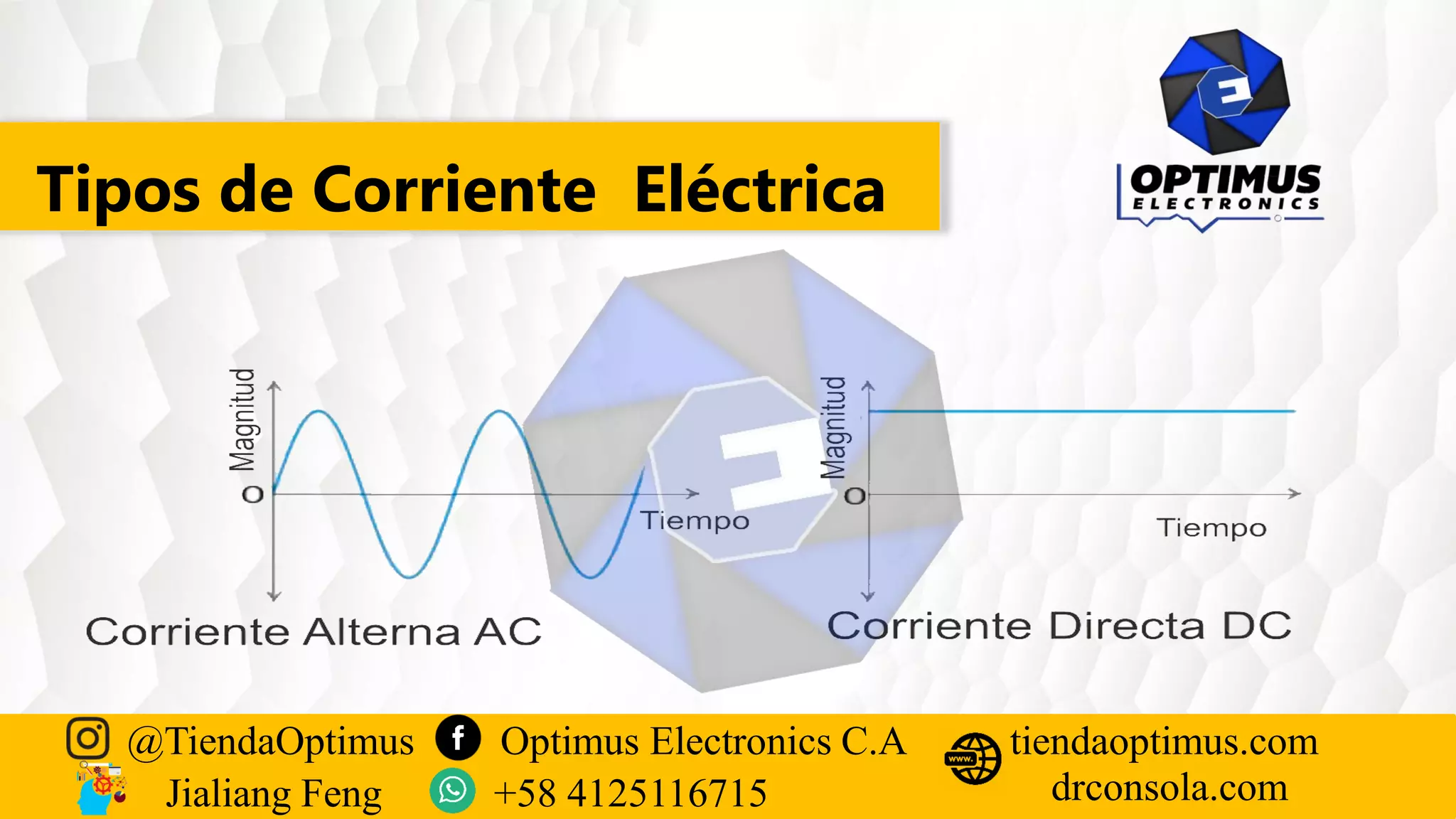

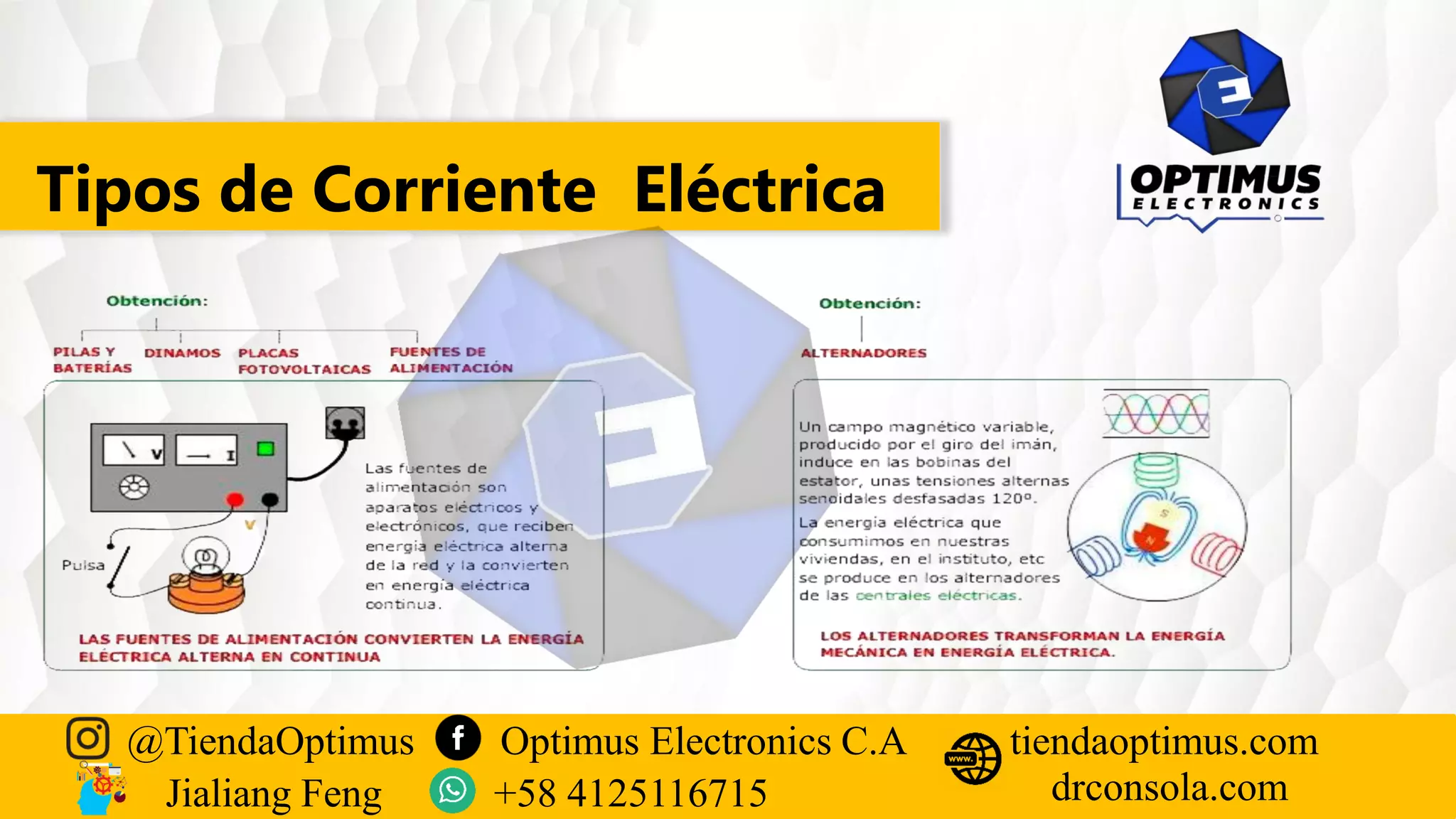

10. Tipos de Corriente Eléctrica
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

11. Tipos de Corriente Eléctrica
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

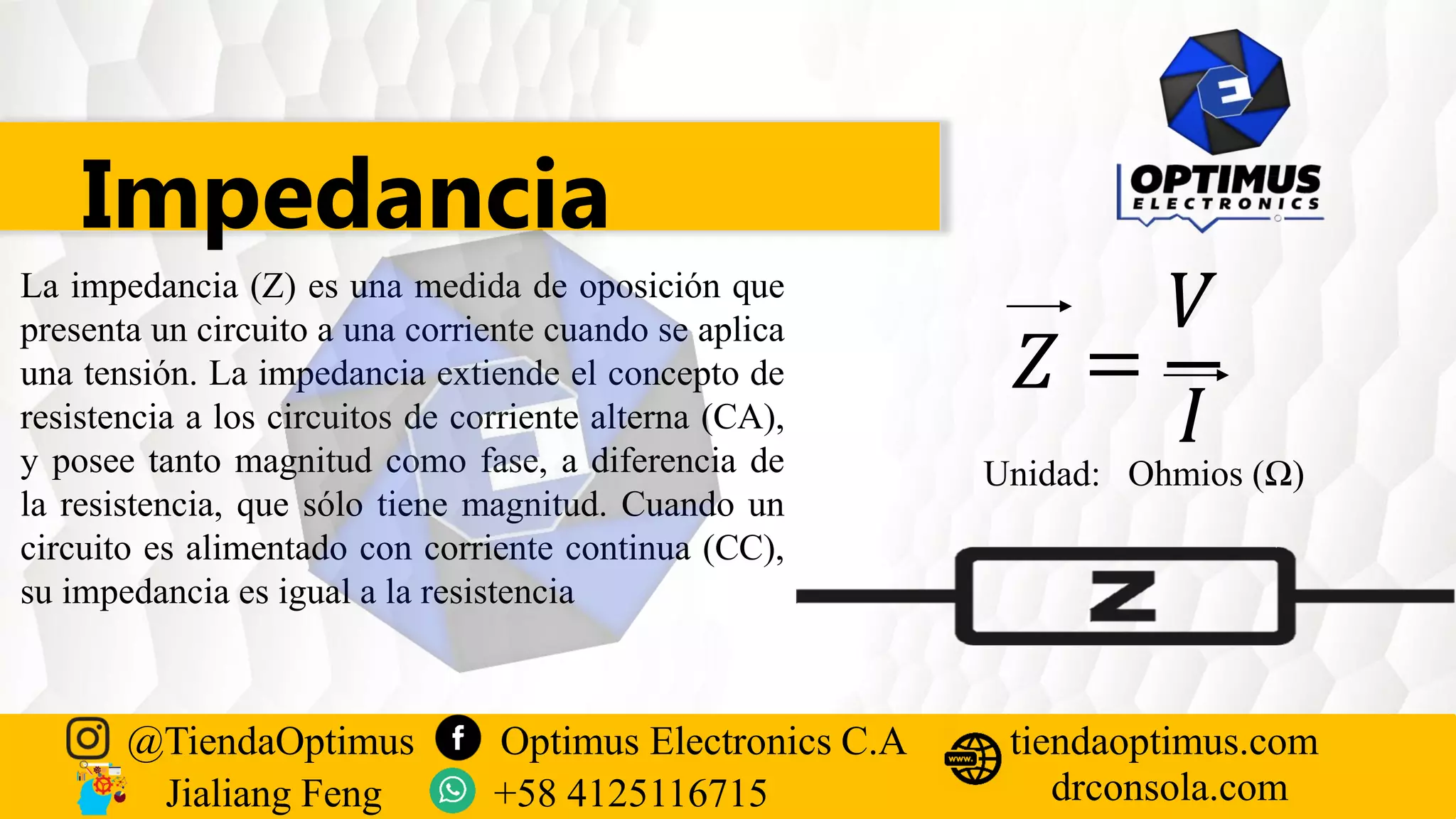

12. Impedancia
La impedancia (Z) es una medida de oposición que
presenta un circuito a una corriente cuando se aplica
una tensión. La impedancia extiende el concepto de
resistencia a los circuitos de corriente alterna (CA),
y posee tanto magnitud como fase, a diferencia de
la resistencia, que sólo tiene magnitud. Cuando un
circuito es alimentado con corriente continua (CC),
su impedancia es igual a la resistencia
𝑍 =
𝑉
𝐼
Unidad: Ohmios (Ω)
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

13. Componentes Electrónicos
1. Resistencia
2. Cortocircuito
3. Circuito Abierto
4. Capacitores o Condensadores
Comportamiento de capacitor en DC
5. Inductores o Bobinas
Comportamiento de bobinas en DC
6. Diodos
7. Transistores
8. Estados de transistor
9. Oscilador de Cristal
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

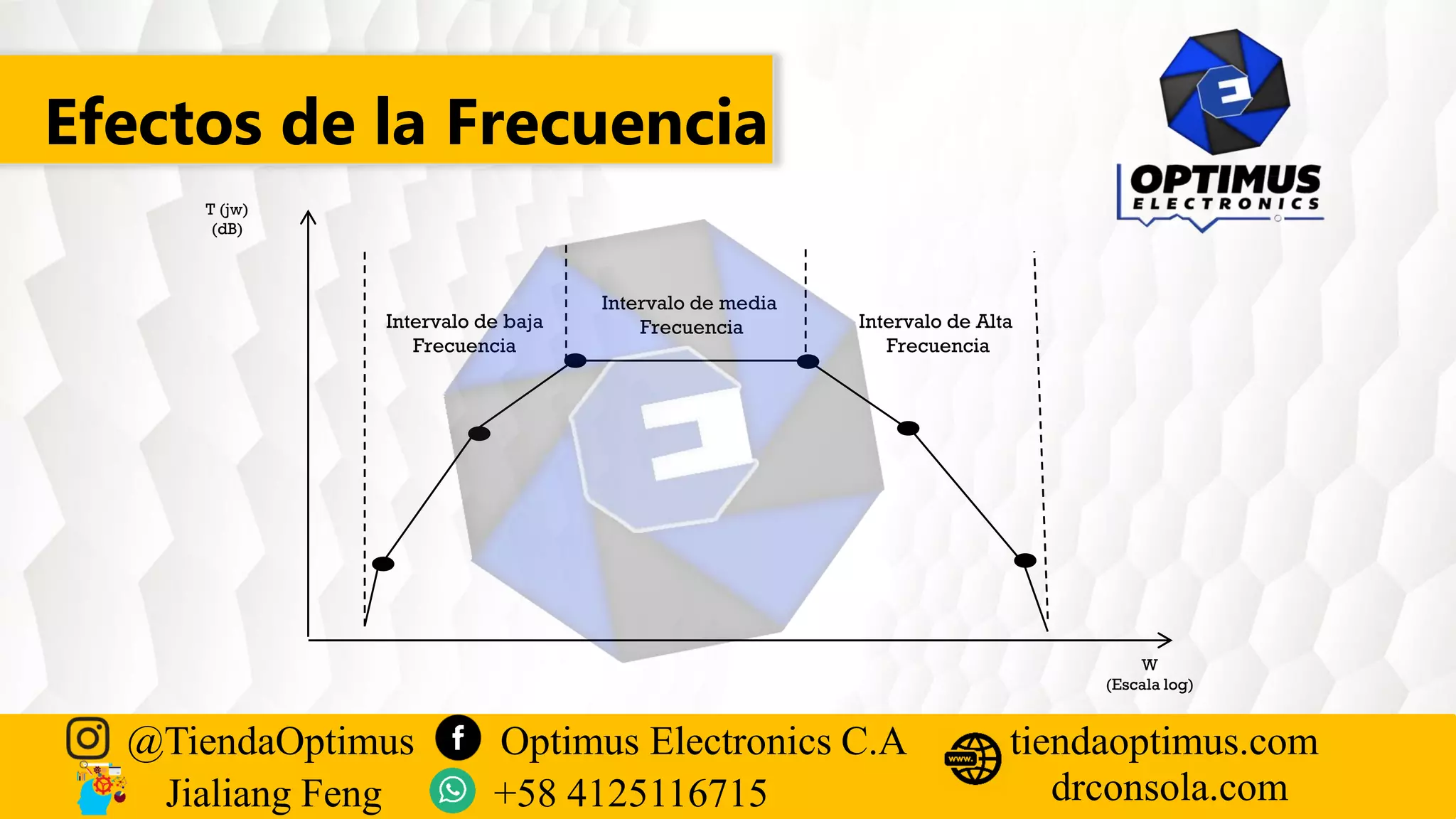

14. Efectos de la Frecuencia
Intervalo de media
Frecuencia
Intervalo de baja
Frecuencia
Intervalo de Alta
Frecuencia
W
(Escala log)
T (jw)
(dB)
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

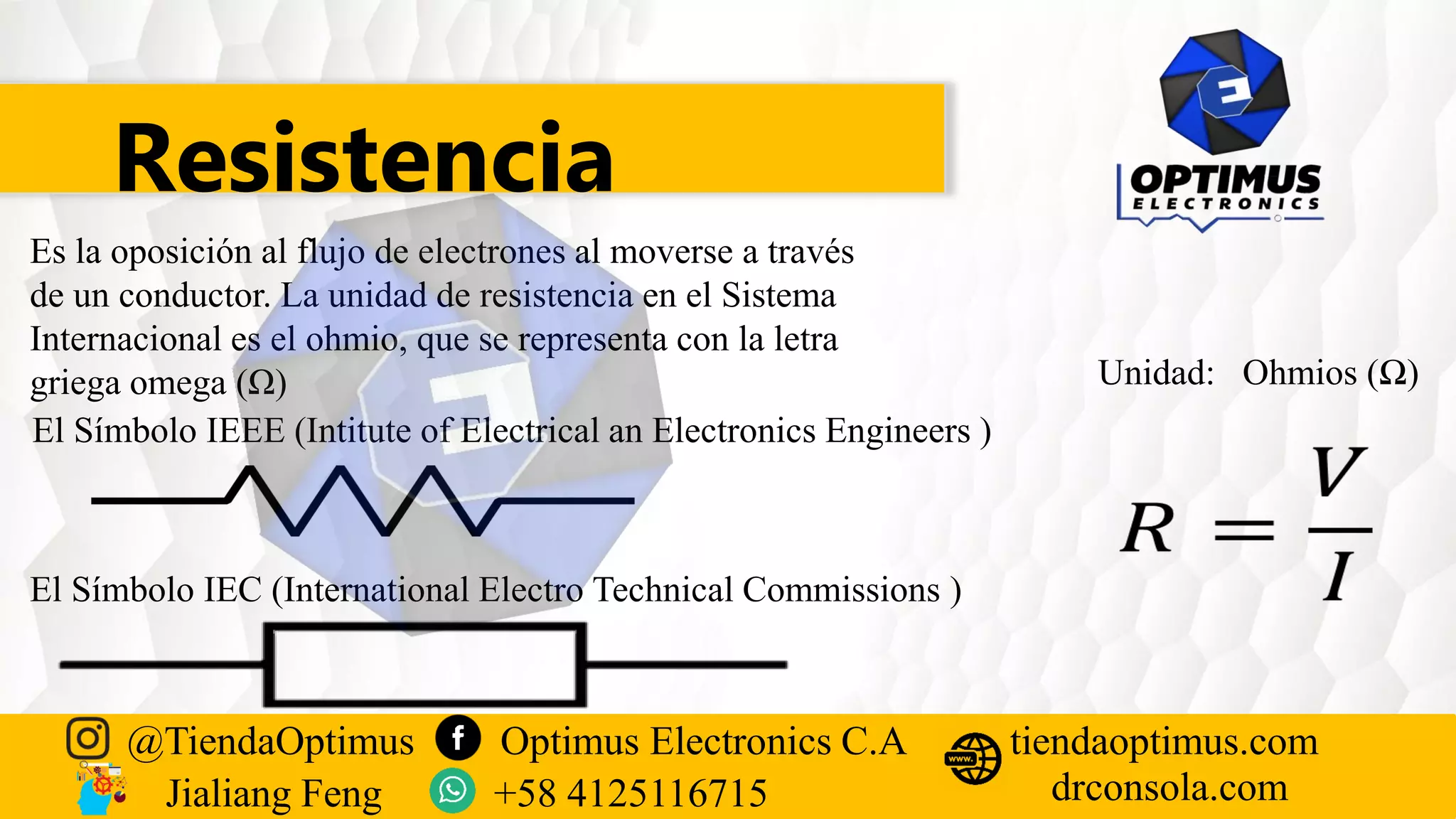

15. Resistencia
Es la oposición al flujo de electrones al moverse a través
de un conductor. La unidad de resistencia en el Sistema
Internacional es el ohmio, que se representa con la letra
griega omega (Ω)
El Símbolo IEEE (Intitute of Electrical an Electronics Engineers )
El Símbolo IEC (International Electro Technical Commissions )
Unidad: Ohmios (Ω)
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

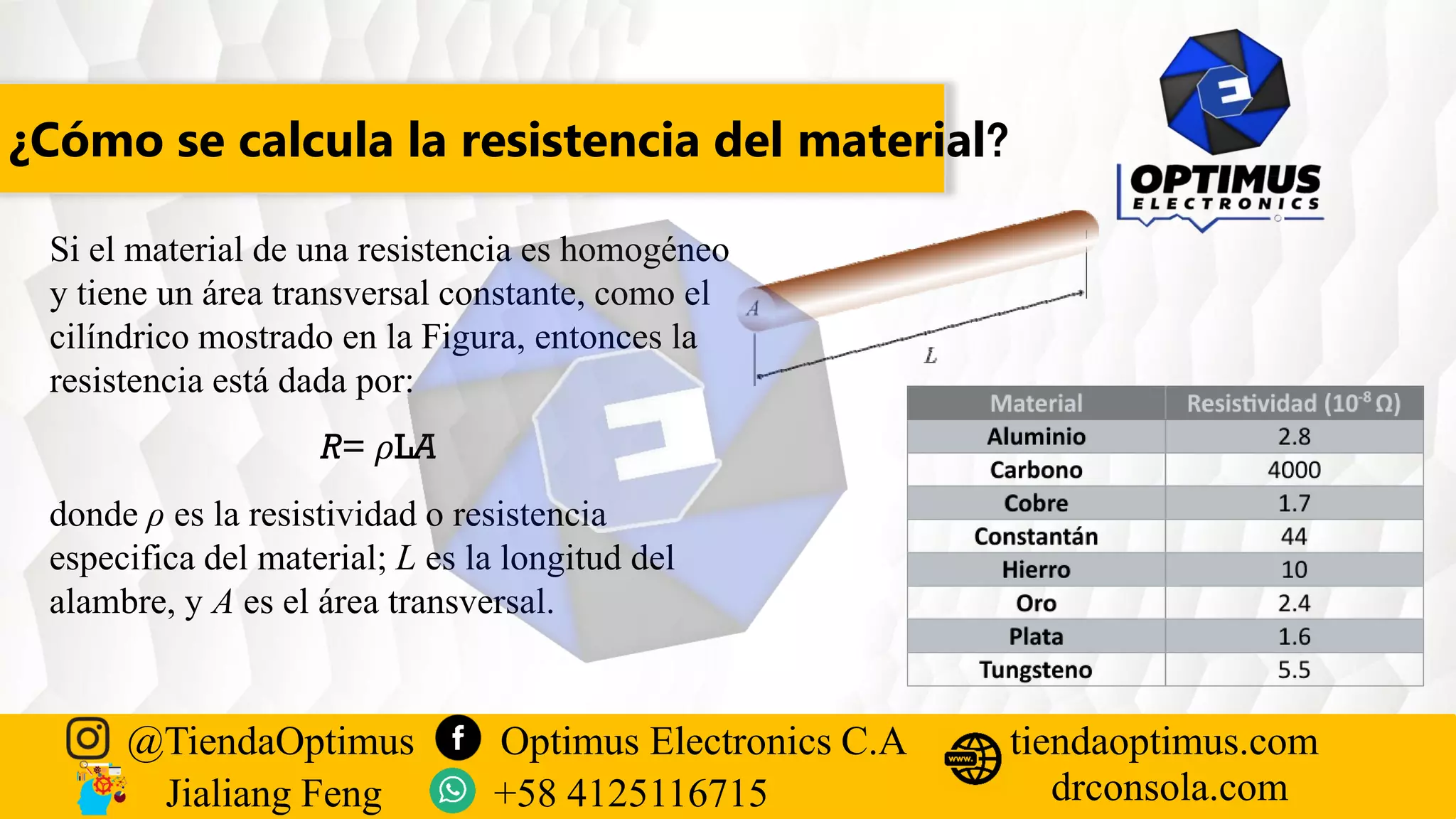

16. ¿Cómo se calcula la resistencia del material?
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
Si el material de una resistencia es homogéneo
y tiene un área transversal constante, como el
cilíndrico mostrado en la Figura, entonces la
resistencia está dada por:
R= ρLA
donde ρ es la resistividad o resistencia
especifica del material; L es la longitud del
alambre, y A es el área transversal.

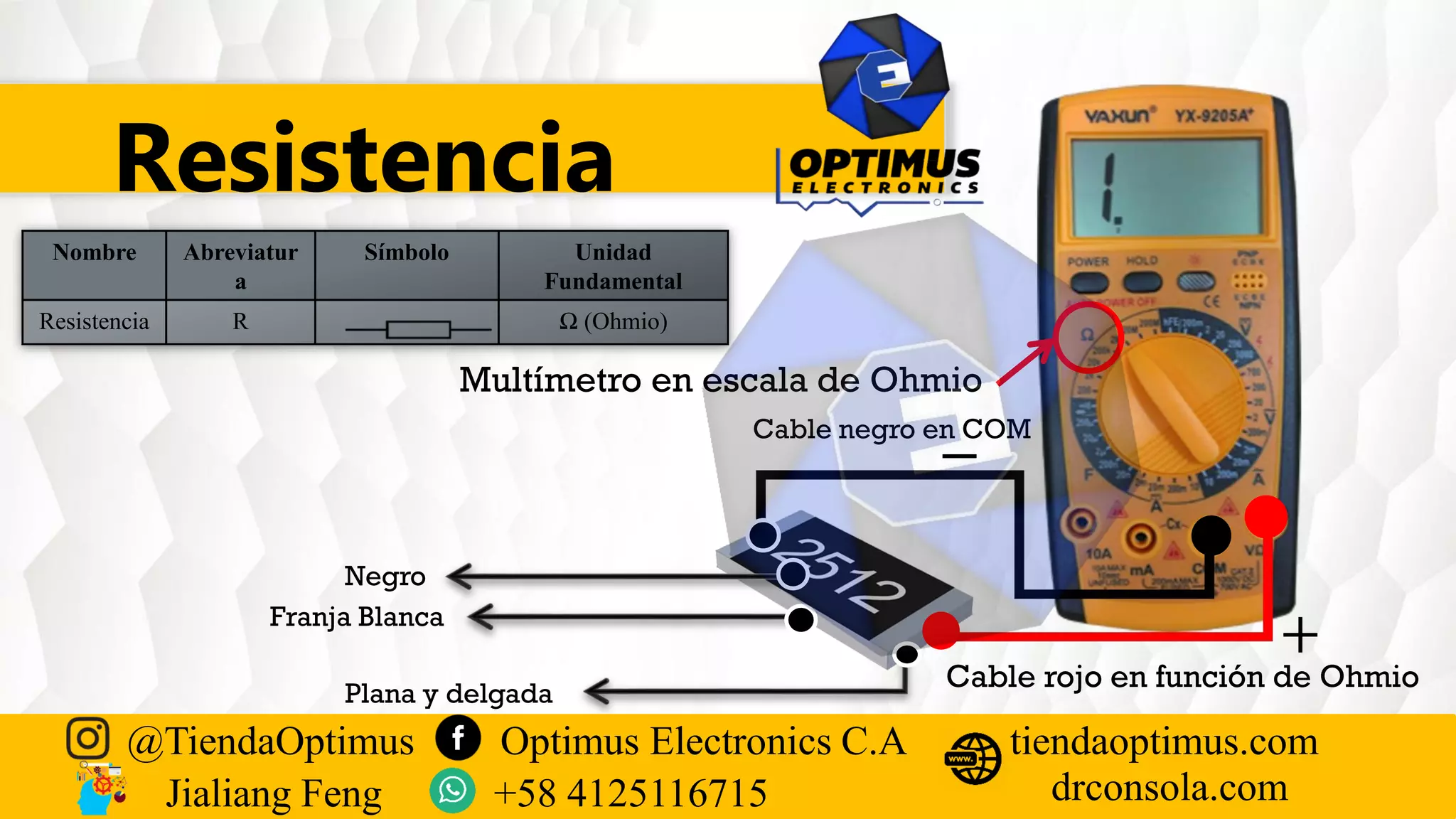

17. Resistencia
+
−
Negro
Plana y delgada
Franja Blanca
Multímetro en escala de Ohmio
Cable rojo en función de Ohmio
Cable negro en COM
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
Nombre Abreviatur
a
Símbolo Unidad
Fundamental
Resistencia R Ω (Ohmio)

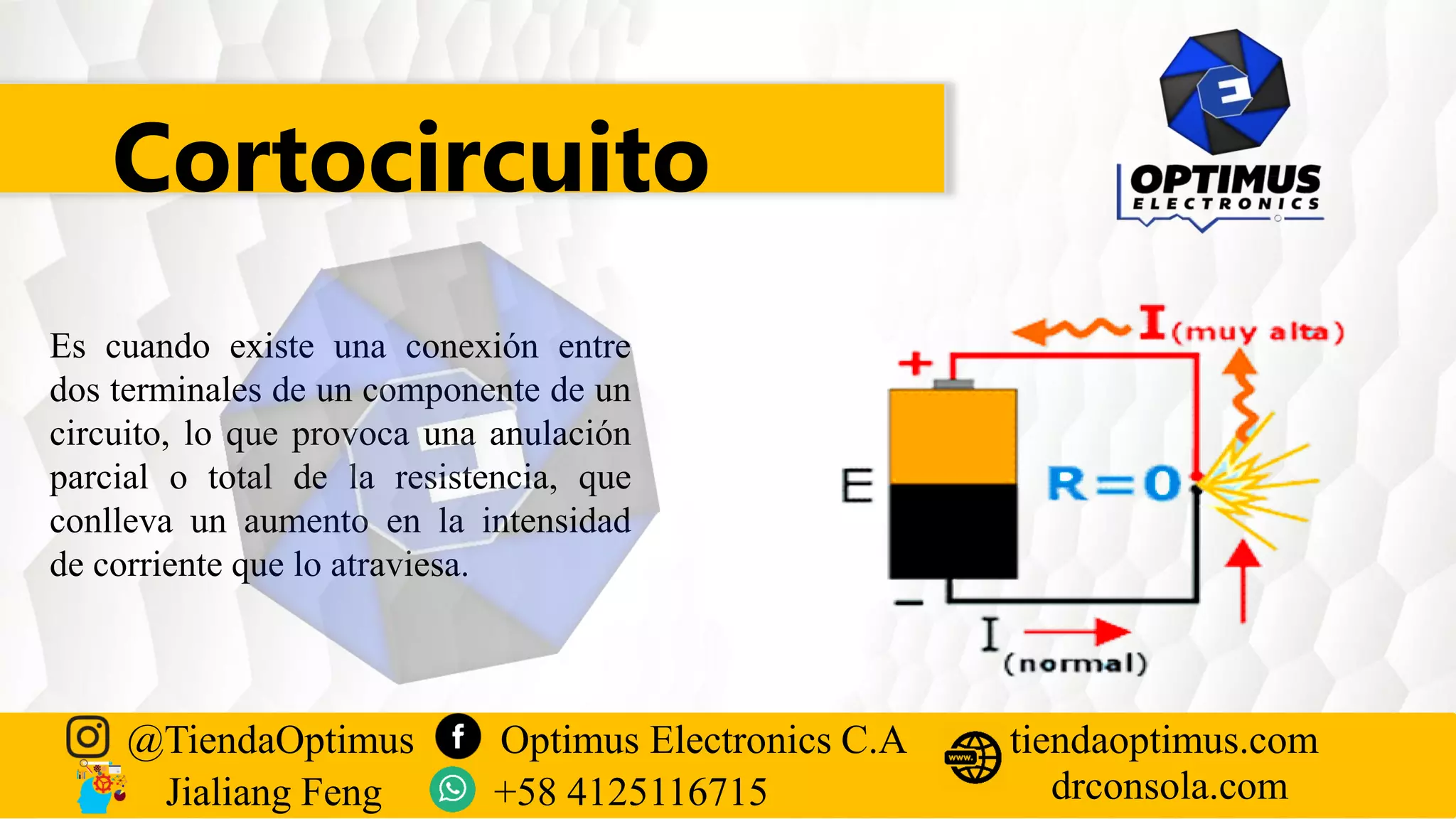

18. Cortocircuito
Es cuando existe una conexión entre
dos terminales de un componente de un
circuito, lo que provoca una anulación
parcial o total de la resistencia, que
conlleva un aumento en la intensidad
de corriente que lo atraviesa.
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

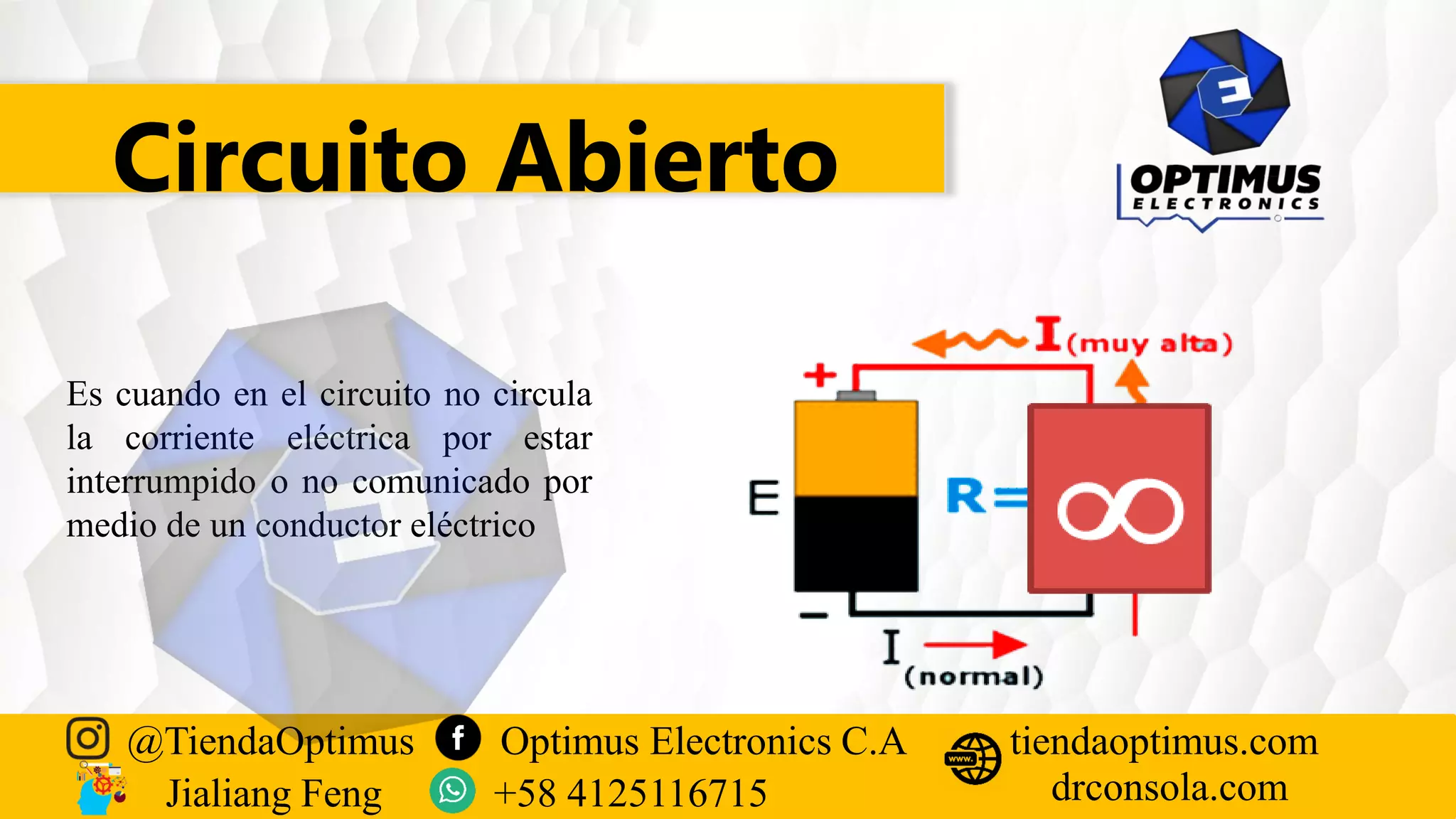

19. Circuito Abierto
Es cuando en el circuito no circula
la corriente eléctrica por estar
interrumpido o no comunicado por
medio de un conductor eléctrico
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

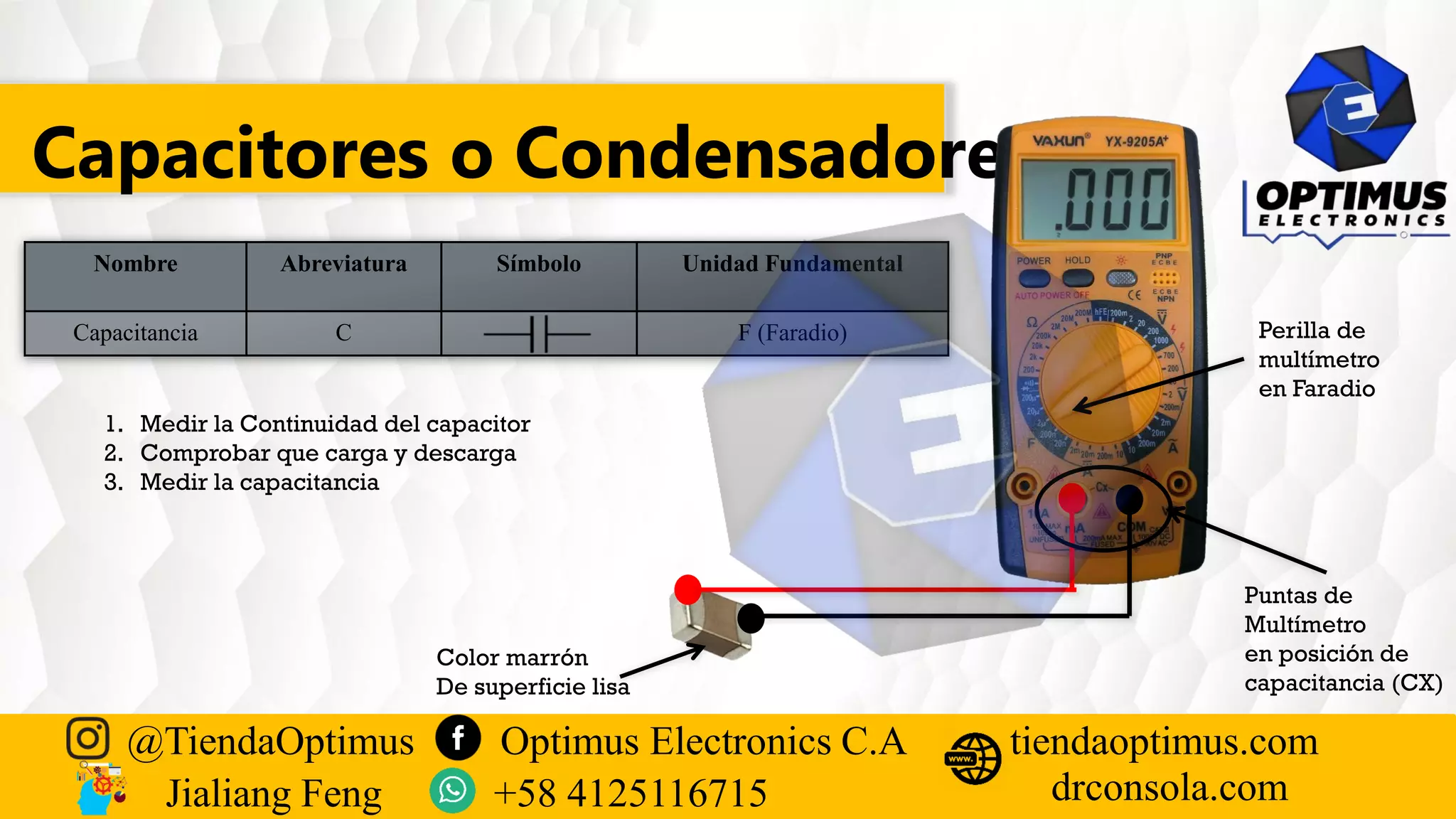

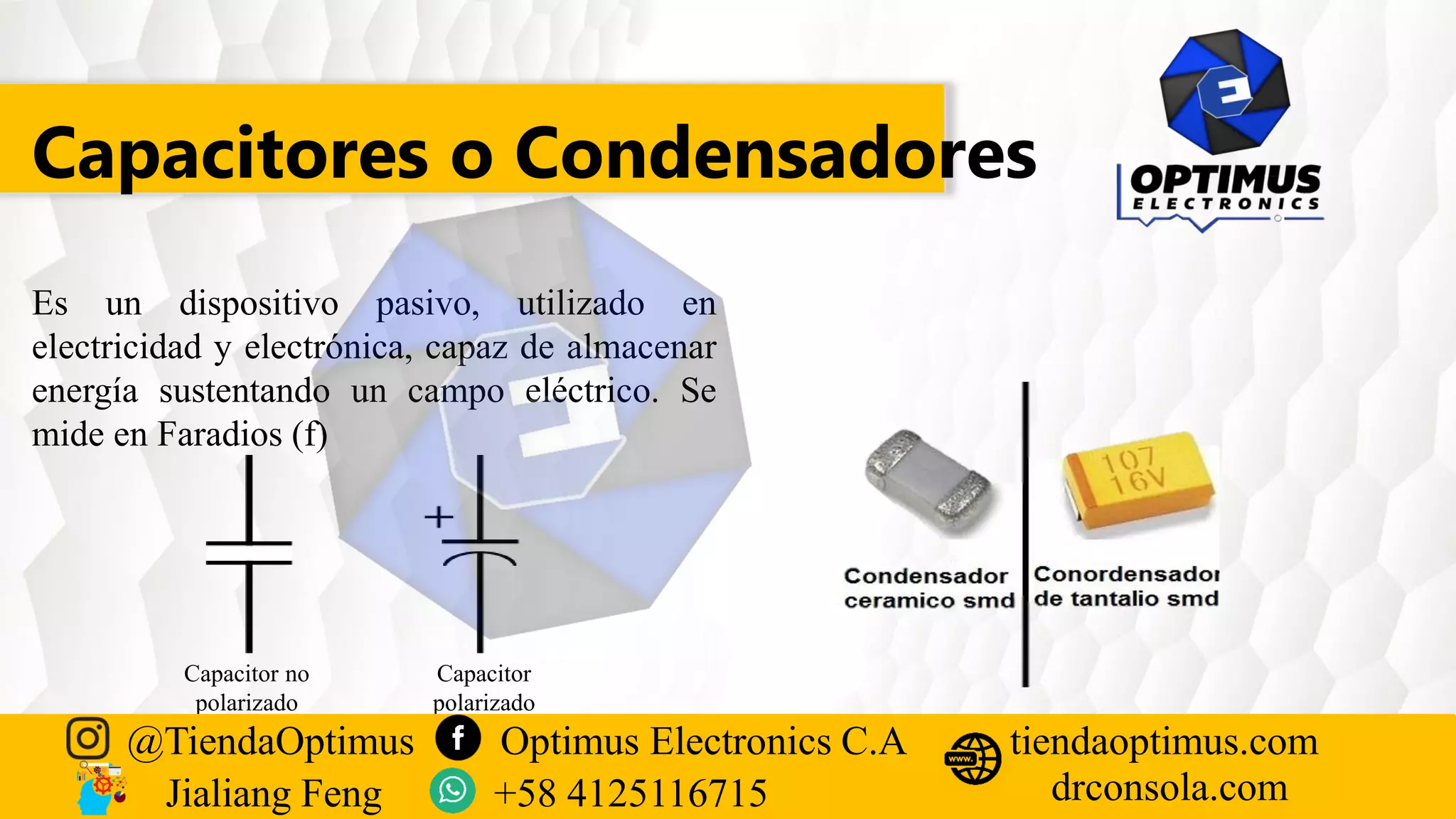

20. Capacitores o Condensadores
Es un dispositivo pasivo, utilizado en
electricidad y electrónica, capaz de almacenar
energía sustentando un campo eléctrico. Se
mide en Faradios (f)
Capacitor no
polarizado
Capacitor
polarizado
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

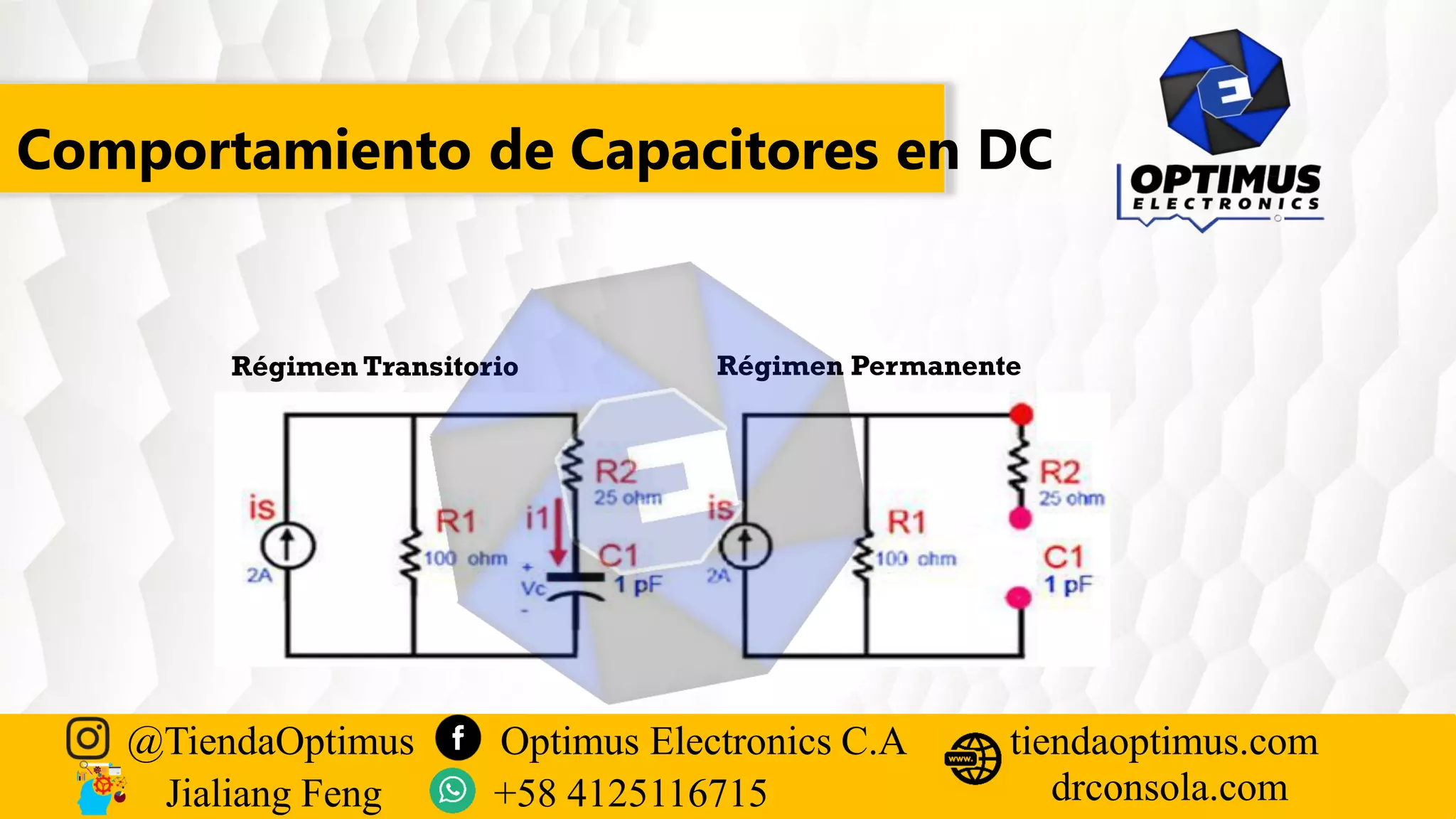

21. Comportamiento de Capacitores en DC
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
Régimen Transitorio Régimen Permanente

22. www.tiendaoptimus.com
Capacitores o Condensadores
Nombre Abreviatura Símbolo Unidad Fundamental
Capacitancia C F (Faradio)
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
1. Medir la Continuidad del capacitor
2. Comprobar que carga y descarga
3. Medir la capacitancia
Color marrón
De superficie lisa
Perilla de
multímetro
en Faradio
Puntas de
Multímetro
en posición de
capacitancia (CX)

23. Inductores o Bobinas

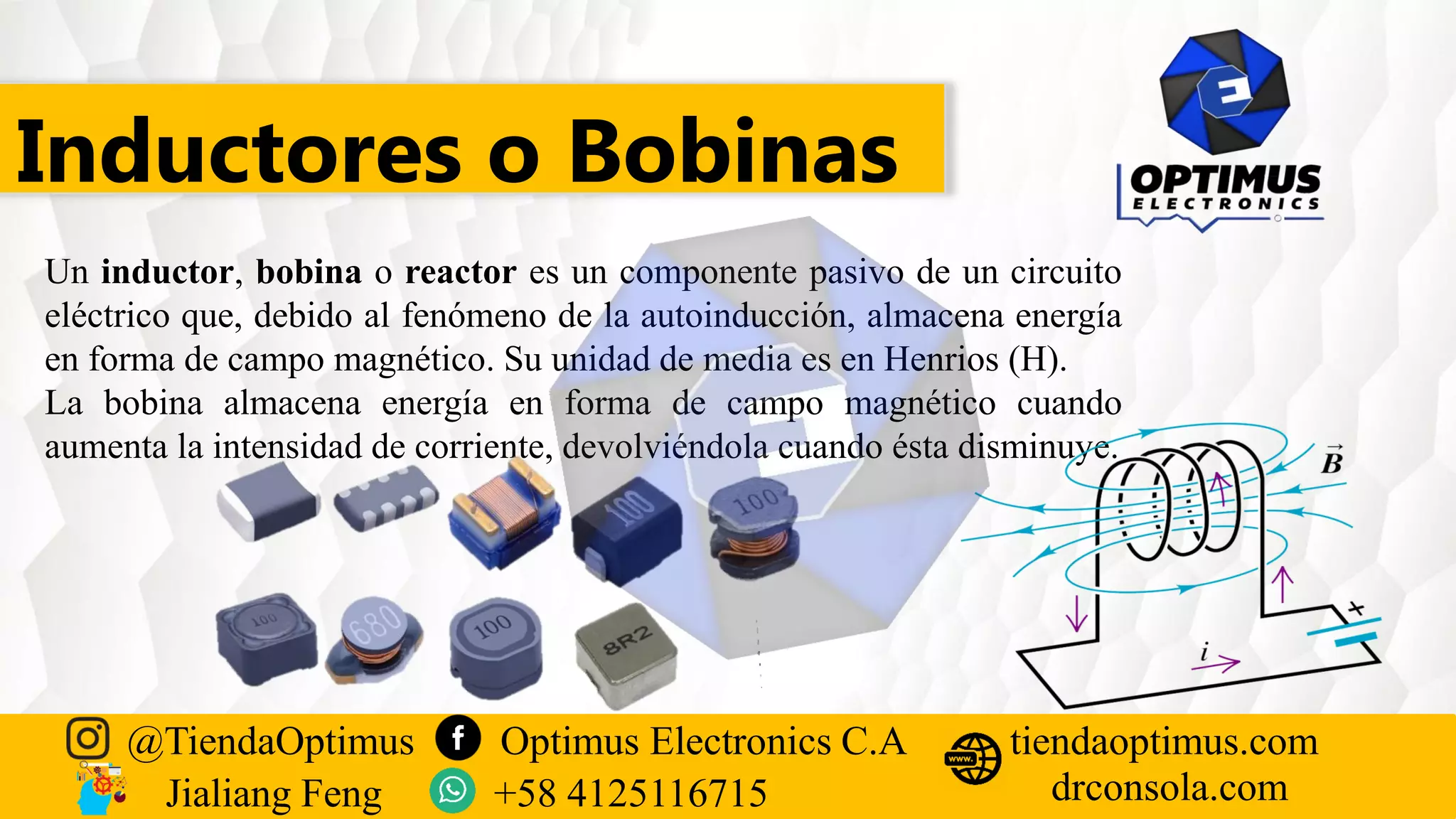

Un inductor, bobina o reactor es un componente pasivo de un circuito
eléctrico que, debido al fenómeno de la autoinducción, almacena energía
en forma de campo magnético. Su unidad de media es en Henrios (H).
La bobina almacena energía en forma de campo magnético cuando
aumenta la intensidad de corriente, devolviéndola cuando ésta disminuye.
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

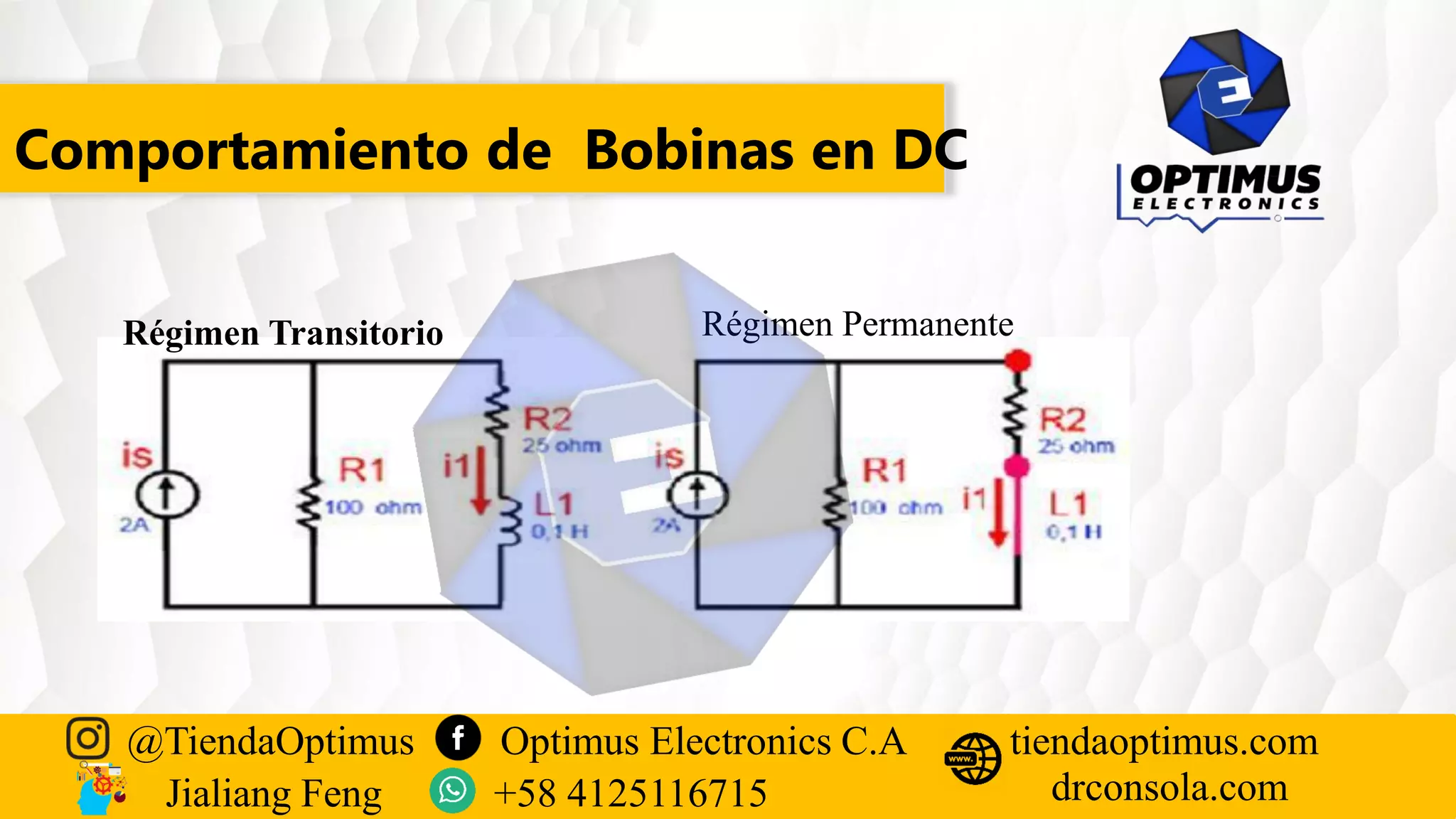

24. Comportamiento de Bobinas en DC
Régimen Transitorio Régimen Permanente
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

25. Inductores o Bobinas
Nombre Abreviatur
a
Símbolo Unidad
Fundamental
Inductancia L H (Henrios)
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

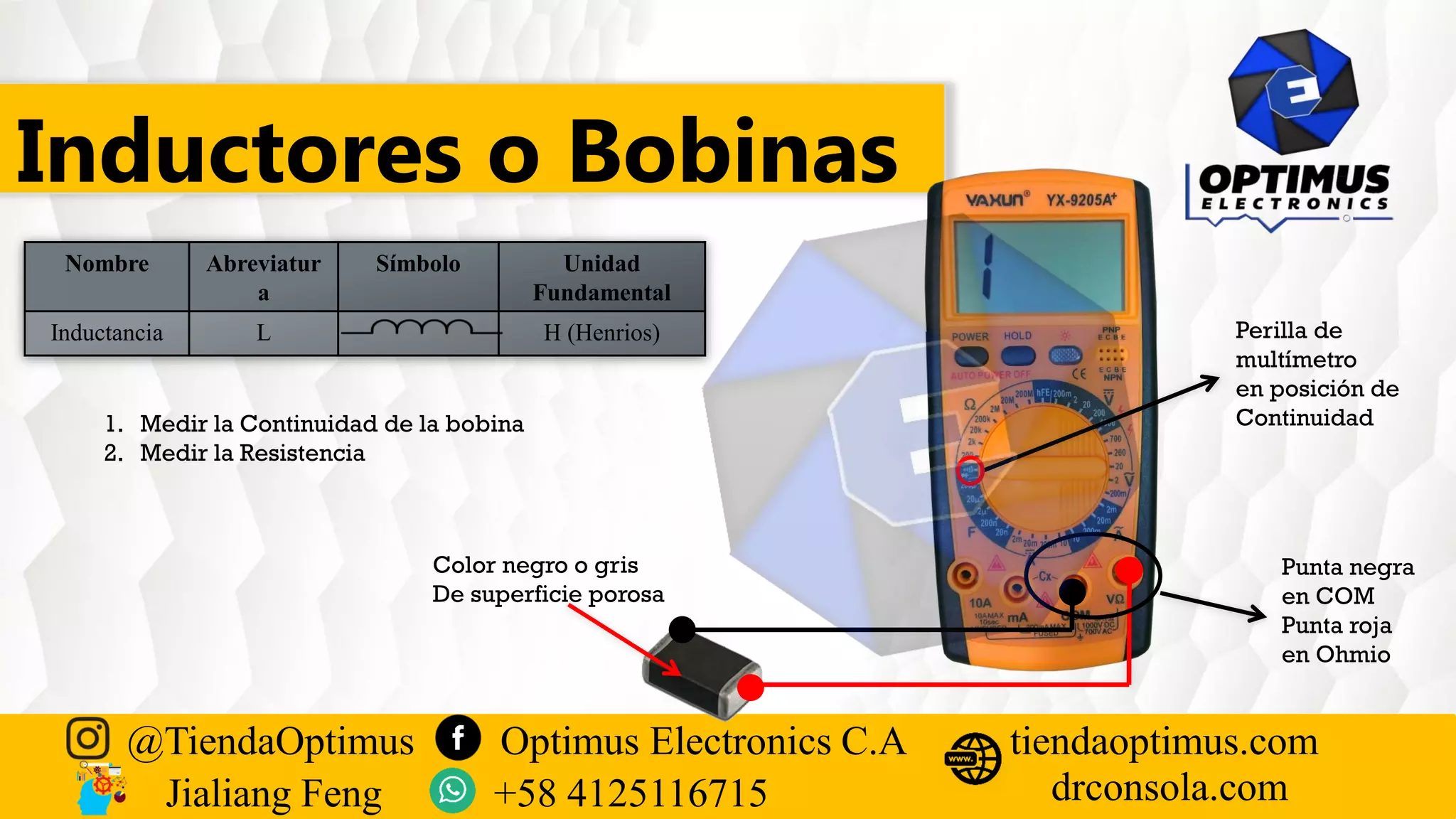

Punta negra
en COM
Punta roja
en Ohmio
Perilla de
multímetro
en posición de
Continuidad
1. Medir la Continuidad de la bobina
2. Medir la Resistencia
Color negro o gris
De superficie porosa

26. Diodos
Es un componente electrónico de dos
terminales que permite la circulación de la
corriente eléctrica a través de él en un solo
sentido, bloqueando el paso si la corriente
circula en sentido contrario. Esto hace que
el diodo tenga dos posibles posiciones: una
a favor de la corriente (polarización
directa) y otra en contra de la corriente
(polarización inversa).
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

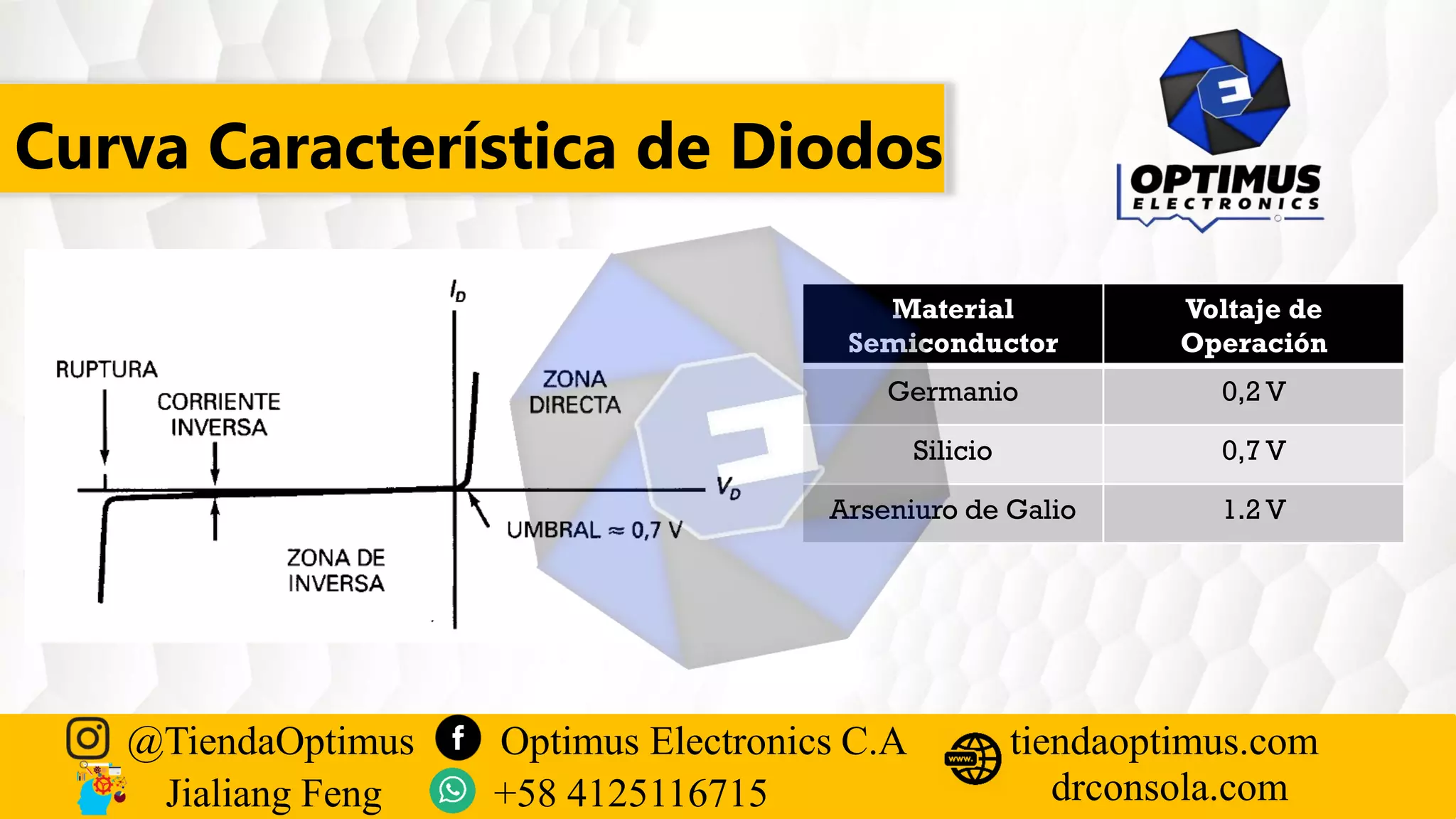

27. Curva Característica de Diodos
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
Material
Semiconductor
Voltaje de
Operación
Germanio 0,2 V
Silicio 0,7 V
Arseniuro de Galio 1.2 V

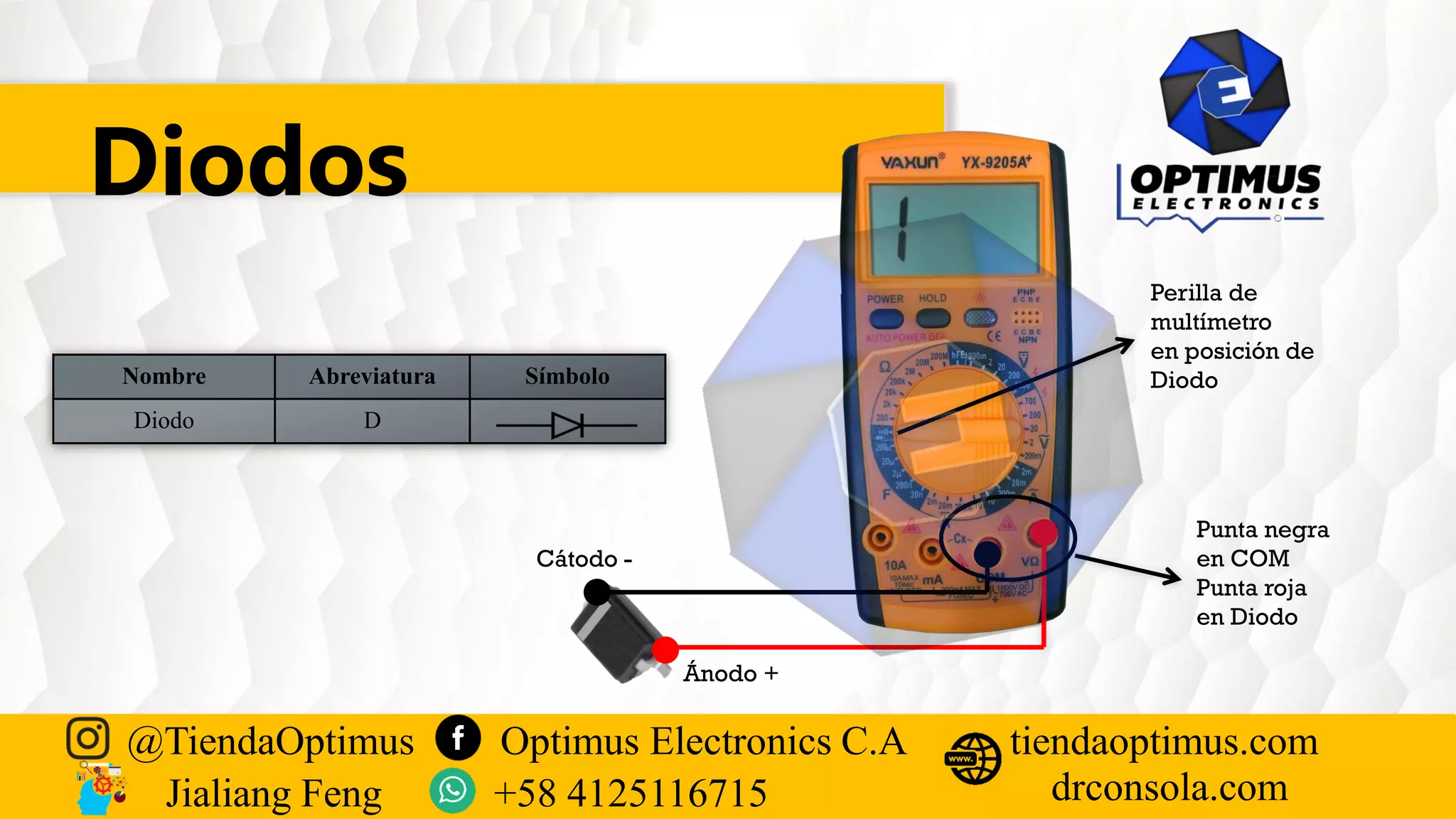

28. Diodos
Nombre Abreviatura Símbolo
Diodo D
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
Punta negra
en COM
Punta roja
en Diodo
Perilla de
multímetro
en posición de
Diodo
Ánodo +
Cátodo -

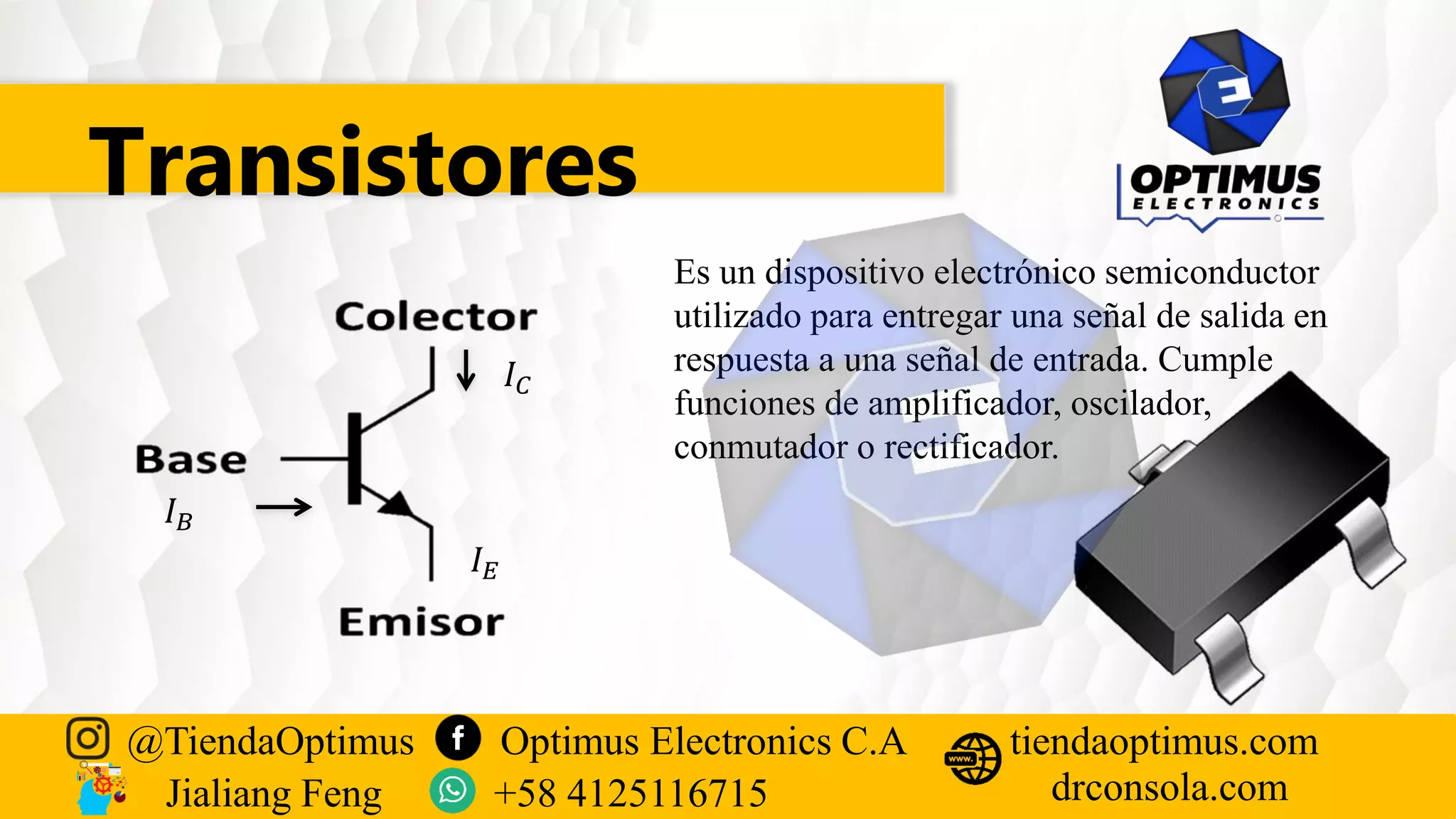

29. Transistores
Es un dispositivo electrónico semiconductor
utilizado para entregar una señal de salida en
respuesta a una señal de entrada. Cumple
funciones de amplificador, oscilador,
conmutador o rectificador.
𝐼𝐵
𝐼𝐶
𝐼𝐸
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

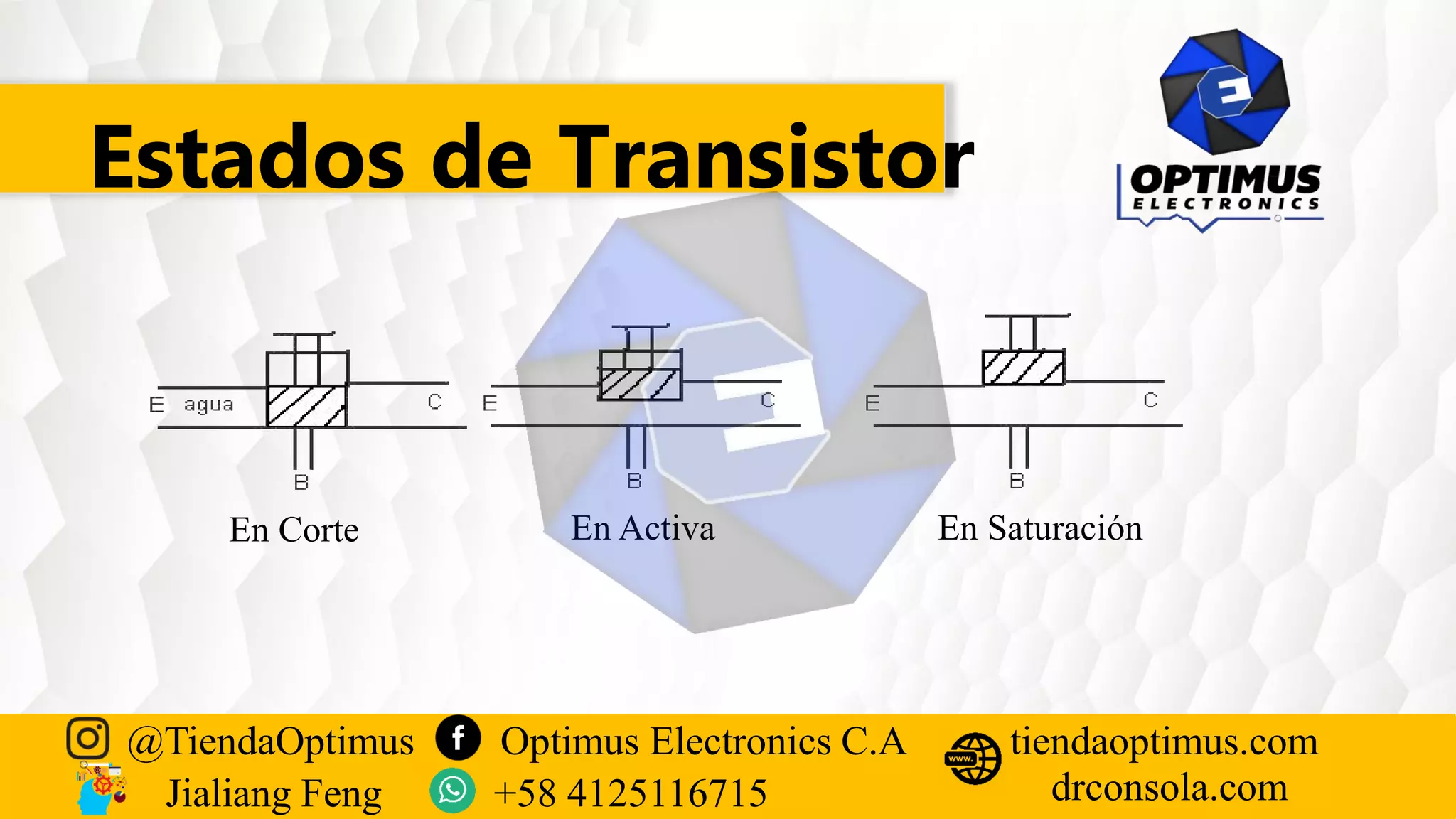

30. Estados de Transistor
En Corte En Activa En Saturación
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

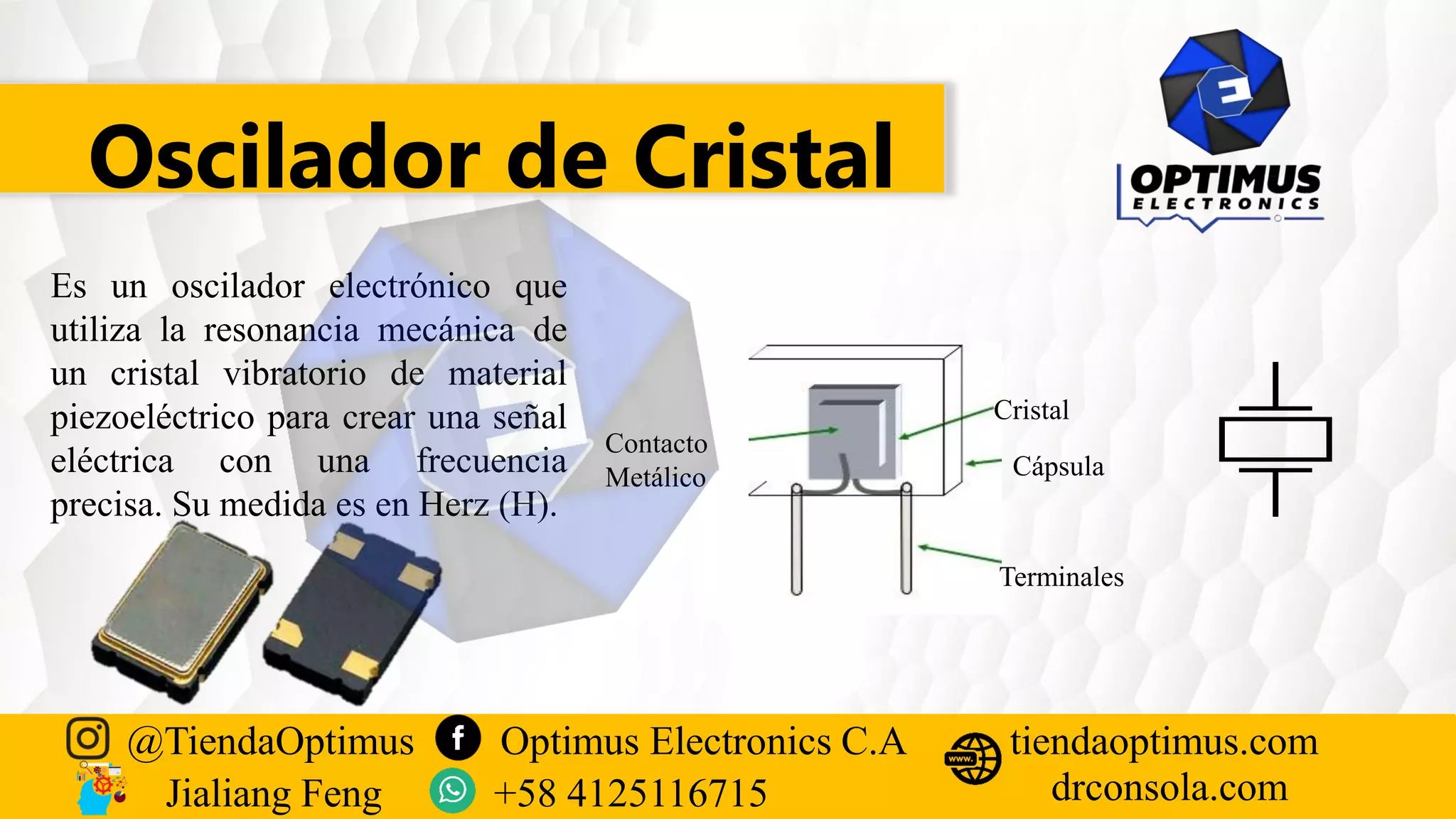

31. Oscilador de Cristal
Es un oscilador electrónico que
utiliza la resonancia mecánica de
un cristal vibratorio de material
piezoeléctrico para crear una señal
eléctrica con una frecuencia
precisa. Su medida es en Herz (H).
Contacto
Metálico
Cristal
Cápsula
Terminales
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

32. Arquitectura Básica de un Teléfono Móvil
1. Circuito Integrado IC
2. Diagrama de bloques
3. Transmisión y recepción de señal
4. Bandas de Frecuencia
5. Señal del Teléfono móvil
6. Módulo de Radio Frecuencia (RF)
7. Módulo de AF
8. Transceiver
9. Área Lógica
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

33. Arquitectura Básica de un
Teléfono Móvil
1
2
3
4
5
6
7
8
9
1
0
1
1
1
2

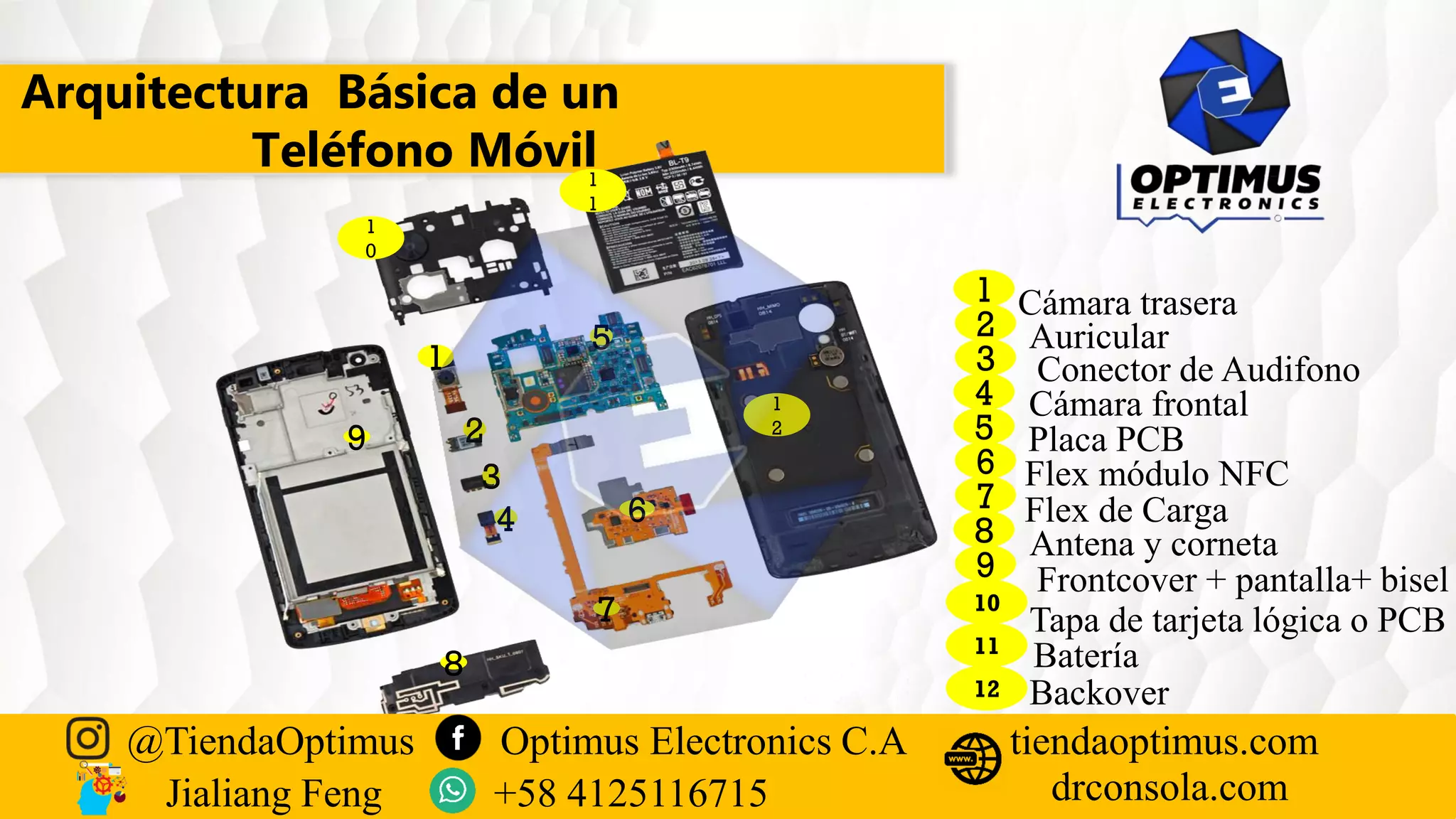

1 Cámara trasera
2
3
4
5
6
7
8
9
10
11
12
Auricular
Conector de Audifono
Batería
Flex de Carga
Cámara frontal
Placa PCB
Flex módulo NFC
Antena y corneta
Frontcover + pantalla+ bisel
Tapa de tarjeta lógica o PCB
Backover
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

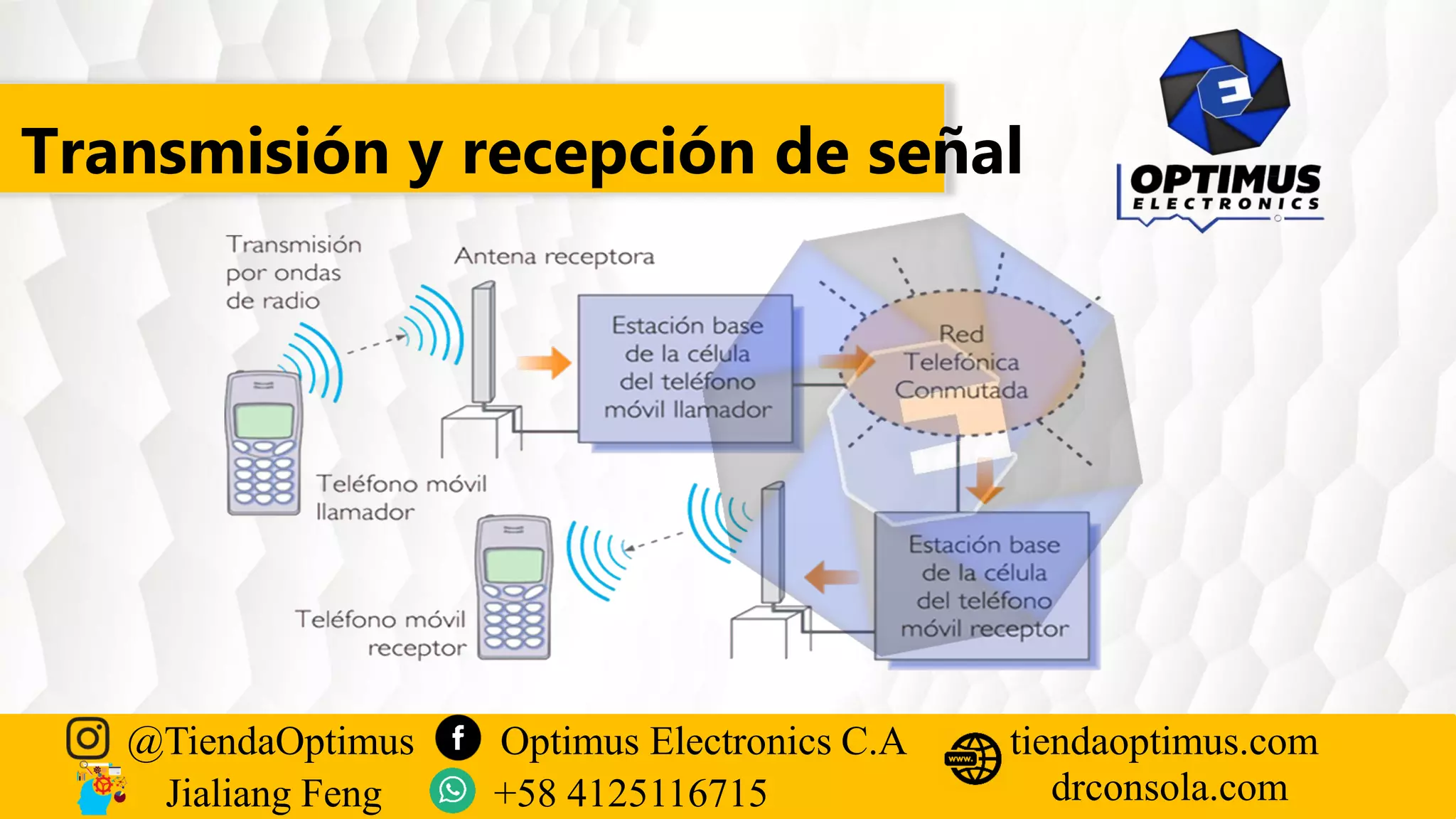

34. Transmisión y recepción de señal
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

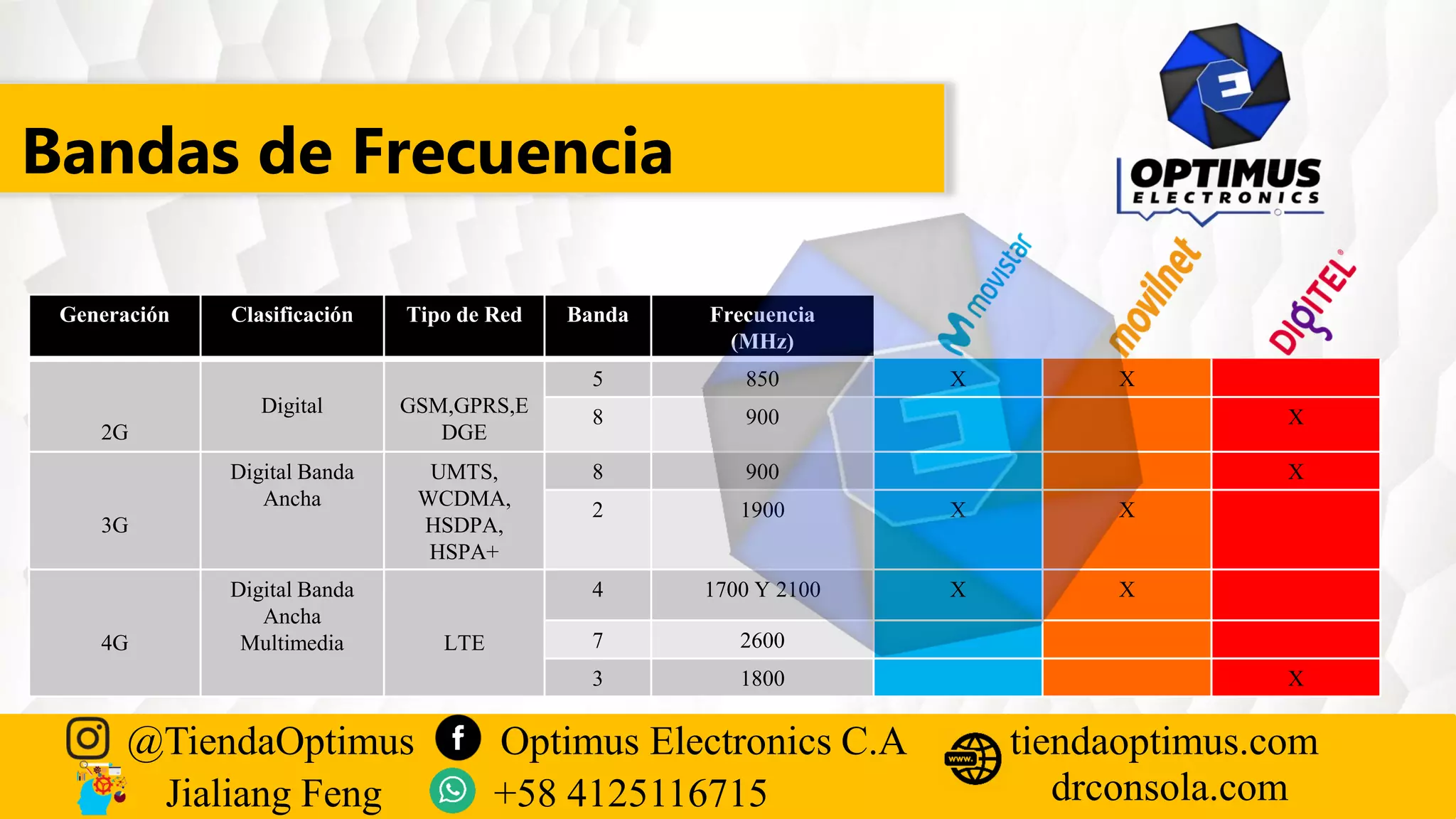

35. Bandas de Frecuencia
Generación Clasificación Tipo de Red Banda Frecuencia
(MHz)
2G
Digital GSM,GPRS,E
DGE
5 850 X X
8 900 X
3G
Digital Banda
Ancha
UMTS,
WCDMA,
HSDPA,
HSPA+
8 900 X
2 1900 X X
4G
Digital Banda
Ancha
Multimedia LTE
4 1700 Y 2100 X X
7 2600
3 1800 X
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

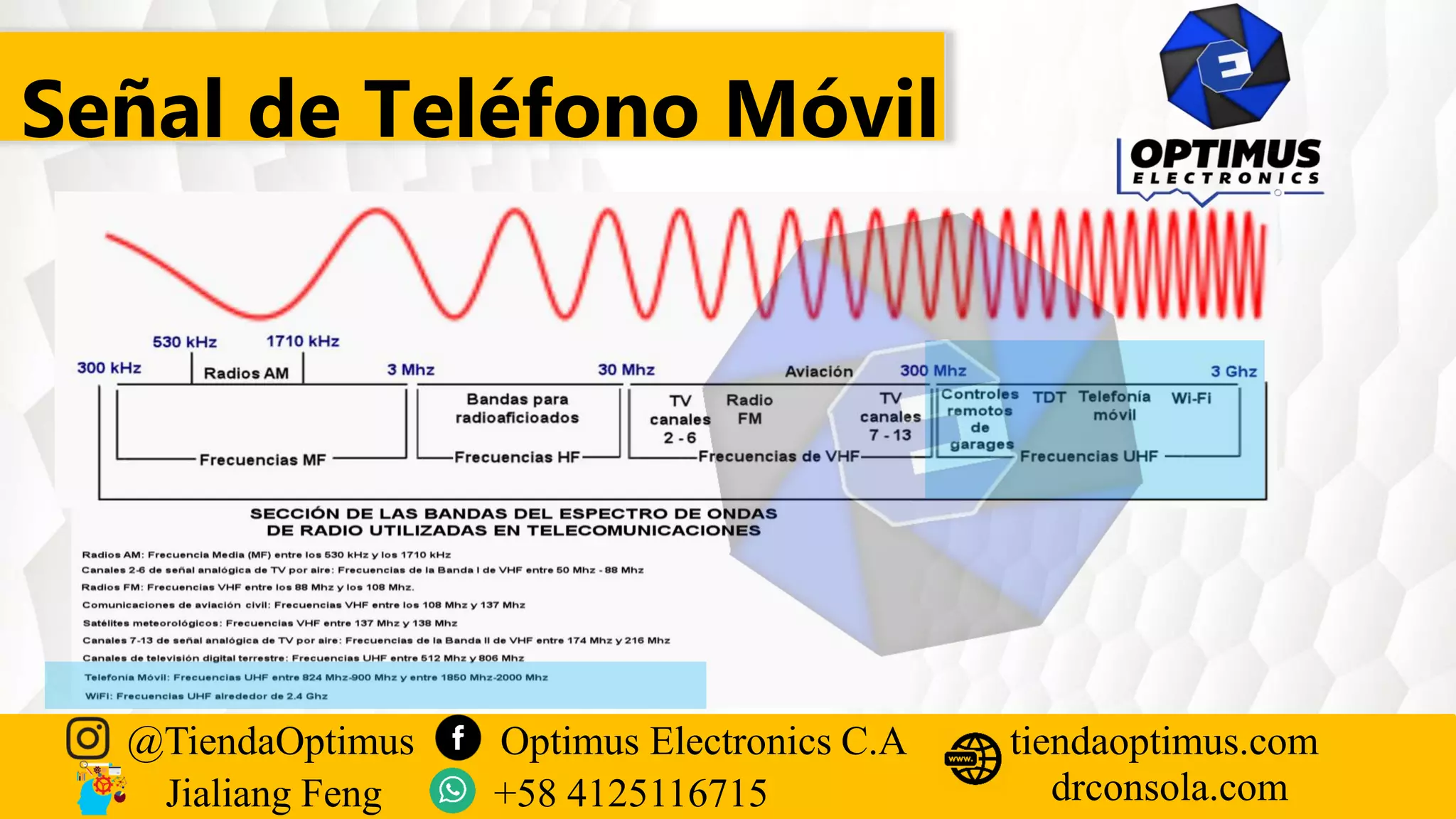

36. Señal de Teléfono Móvil
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

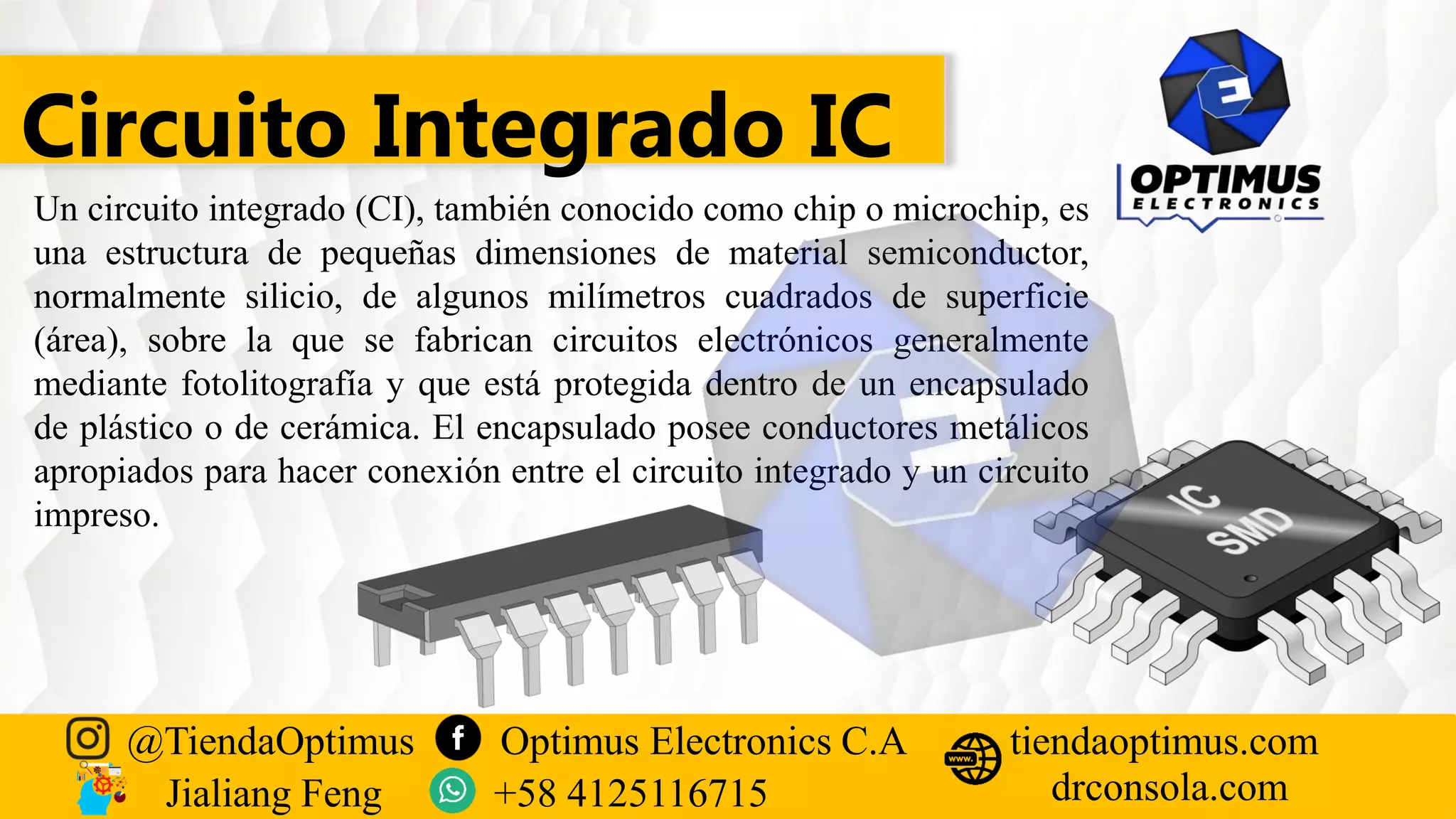

37. Circuito Integrado IC
Un circuito integrado (CI), también conocido como chip o microchip, es
una estructura de pequeñas dimensiones de material semiconductor,
normalmente silicio, de algunos milímetros cuadrados de superficie
(área), sobre la que se fabrican circuitos electrónicos generalmente
mediante fotolitografía y que está protegida dentro de un encapsulado
de plástico o de cerámica. El encapsulado posee conductores metálicos
apropiados para hacer conexión entre el circuito integrado y un circuito
impreso.
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

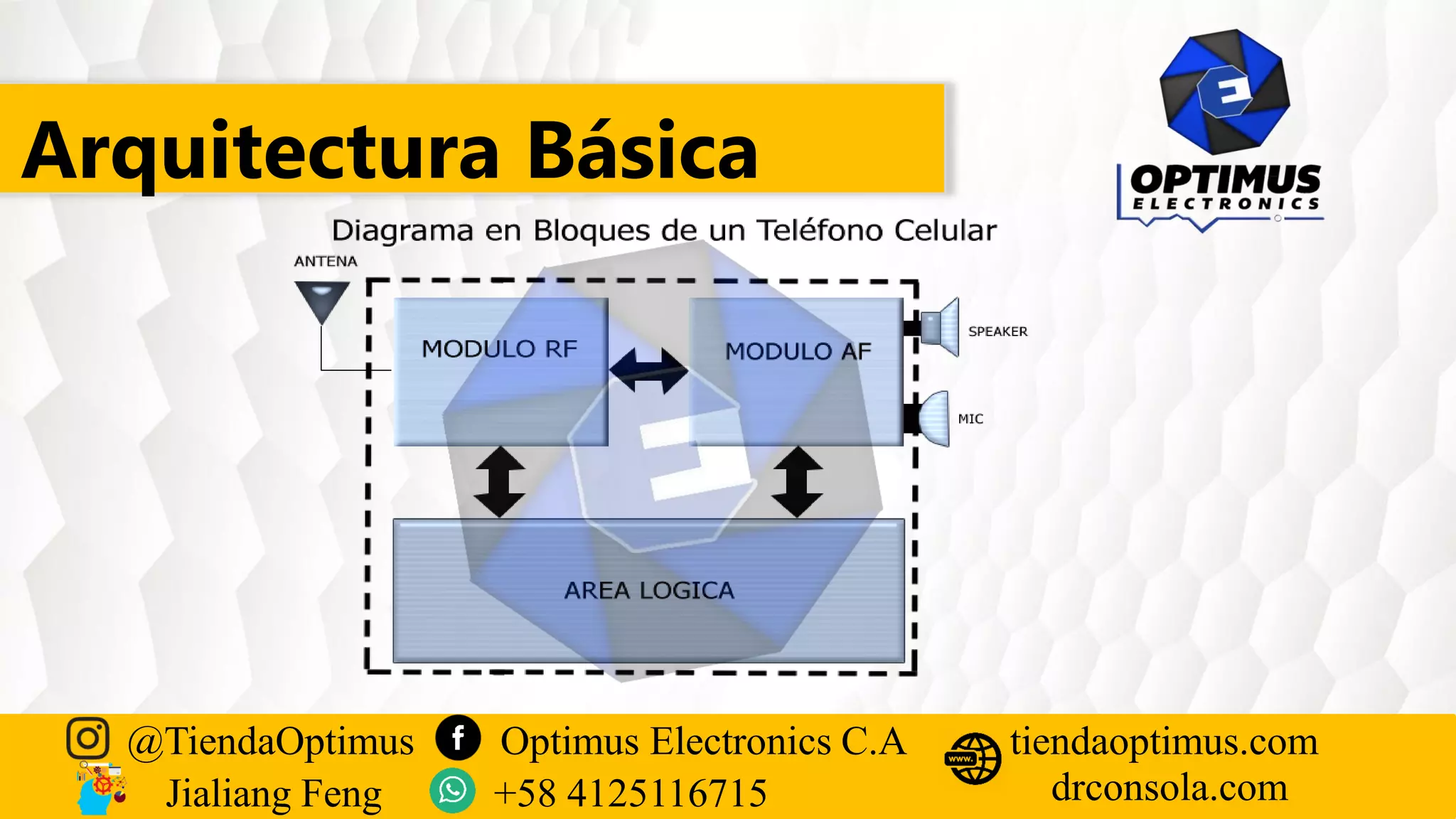

38. Arquitectura Básica
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

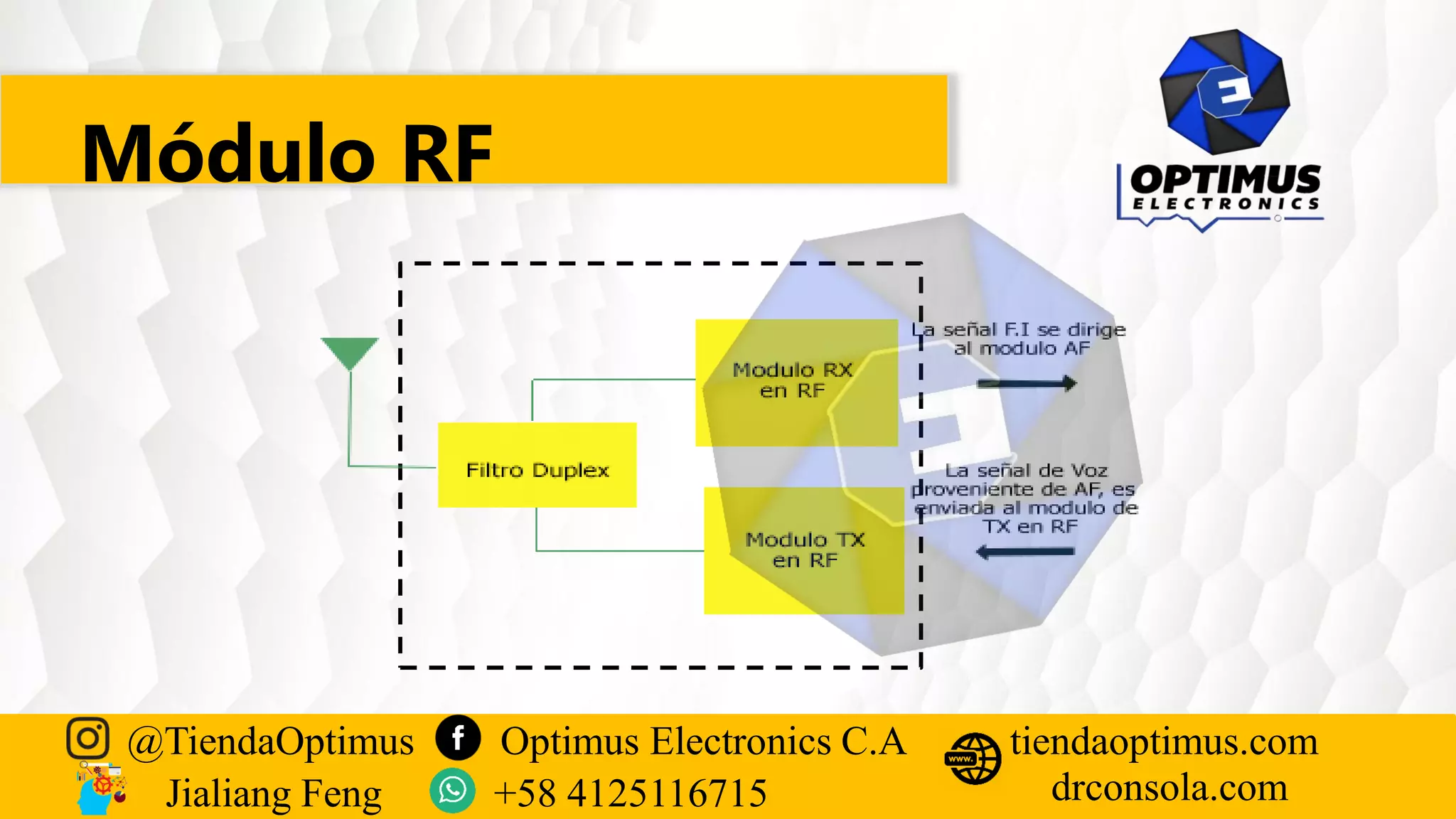

39. Módulo RF
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

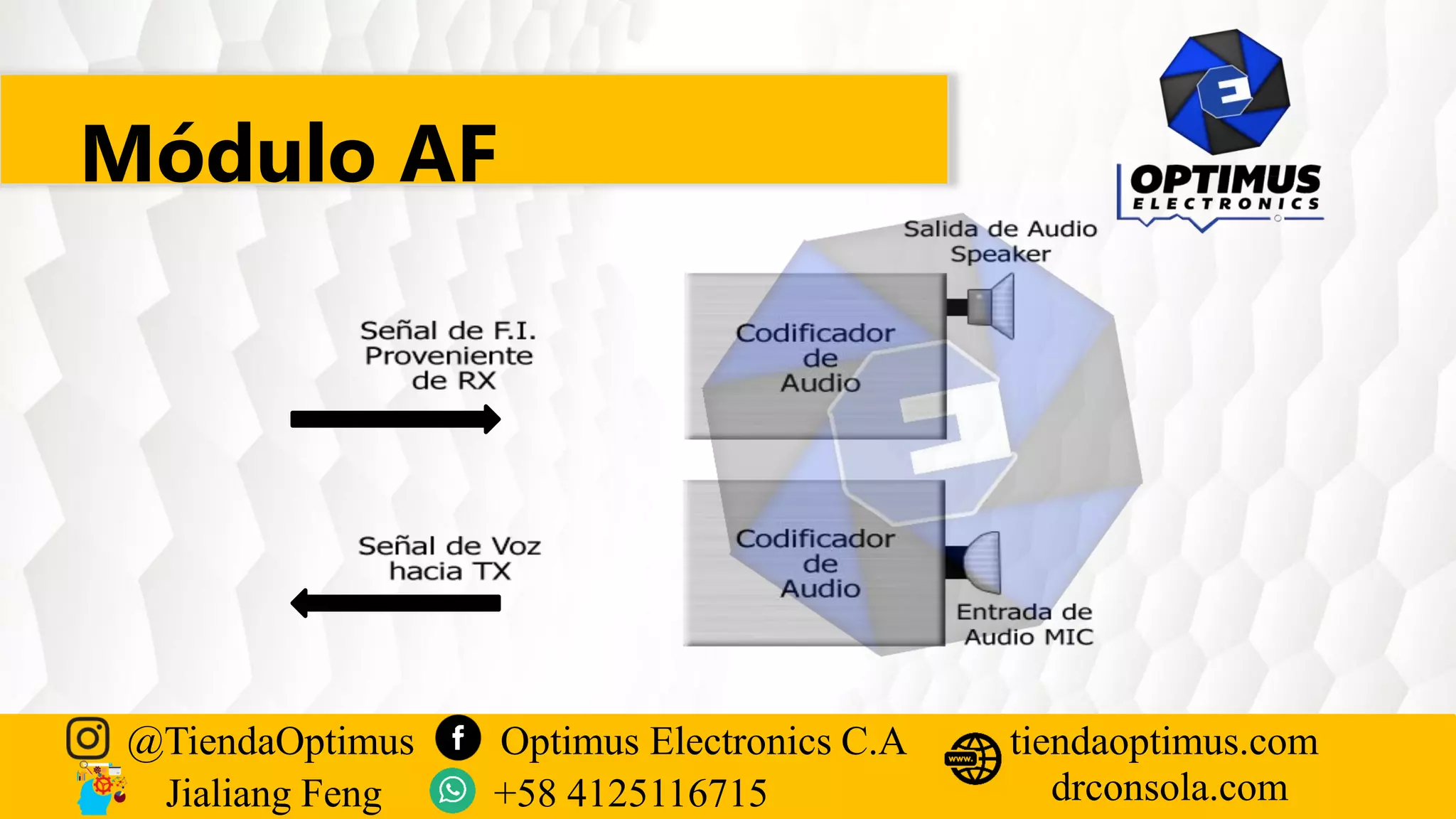

40. Módulo AF
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

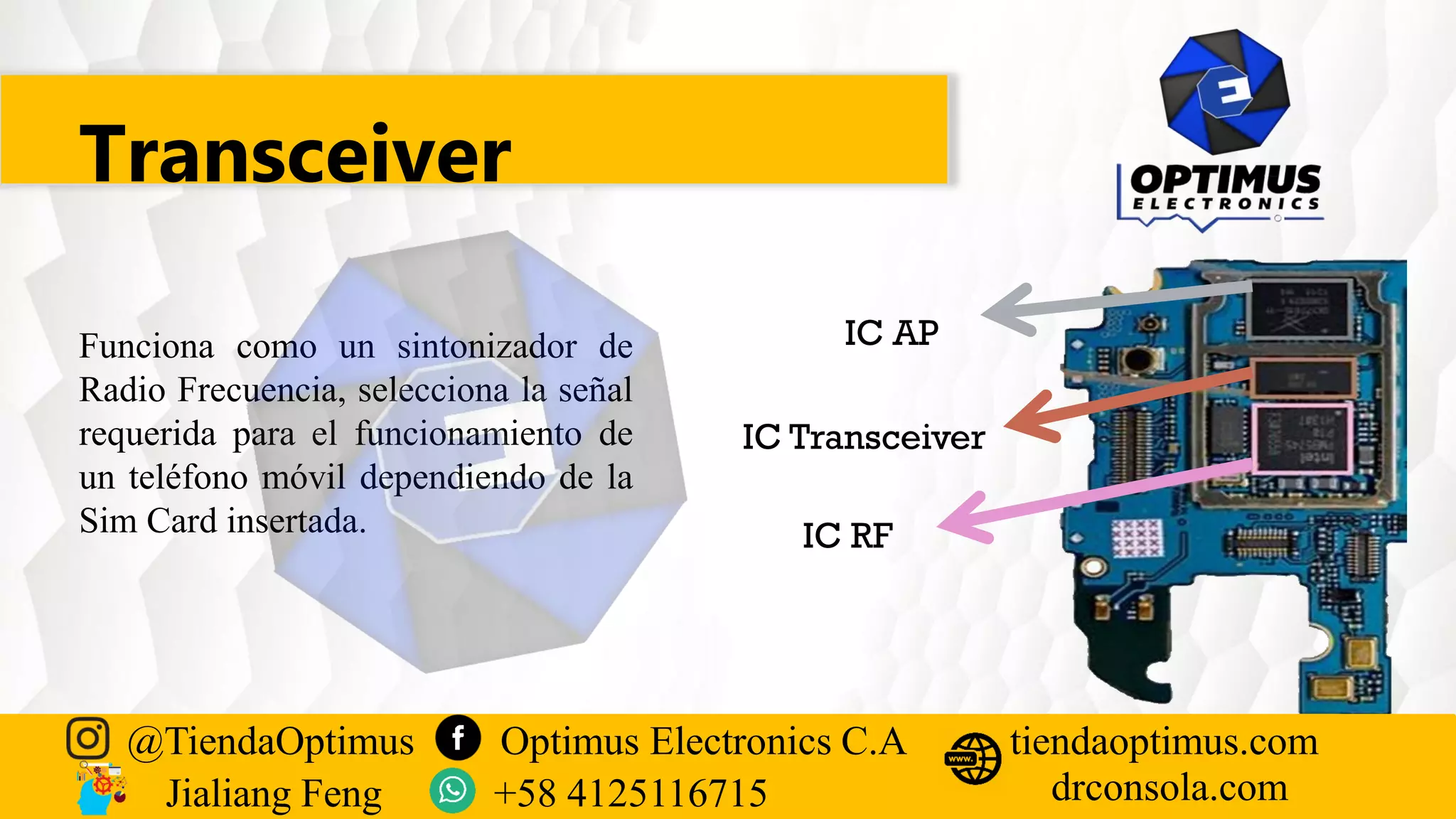

41. Transceiver
Funciona como un sintonizador de
Radio Frecuencia, selecciona la señal
requerida para el funcionamiento de
un teléfono móvil dependiendo de la
Sim Card insertada.
IC Transceiver
IC AP
IC RF
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

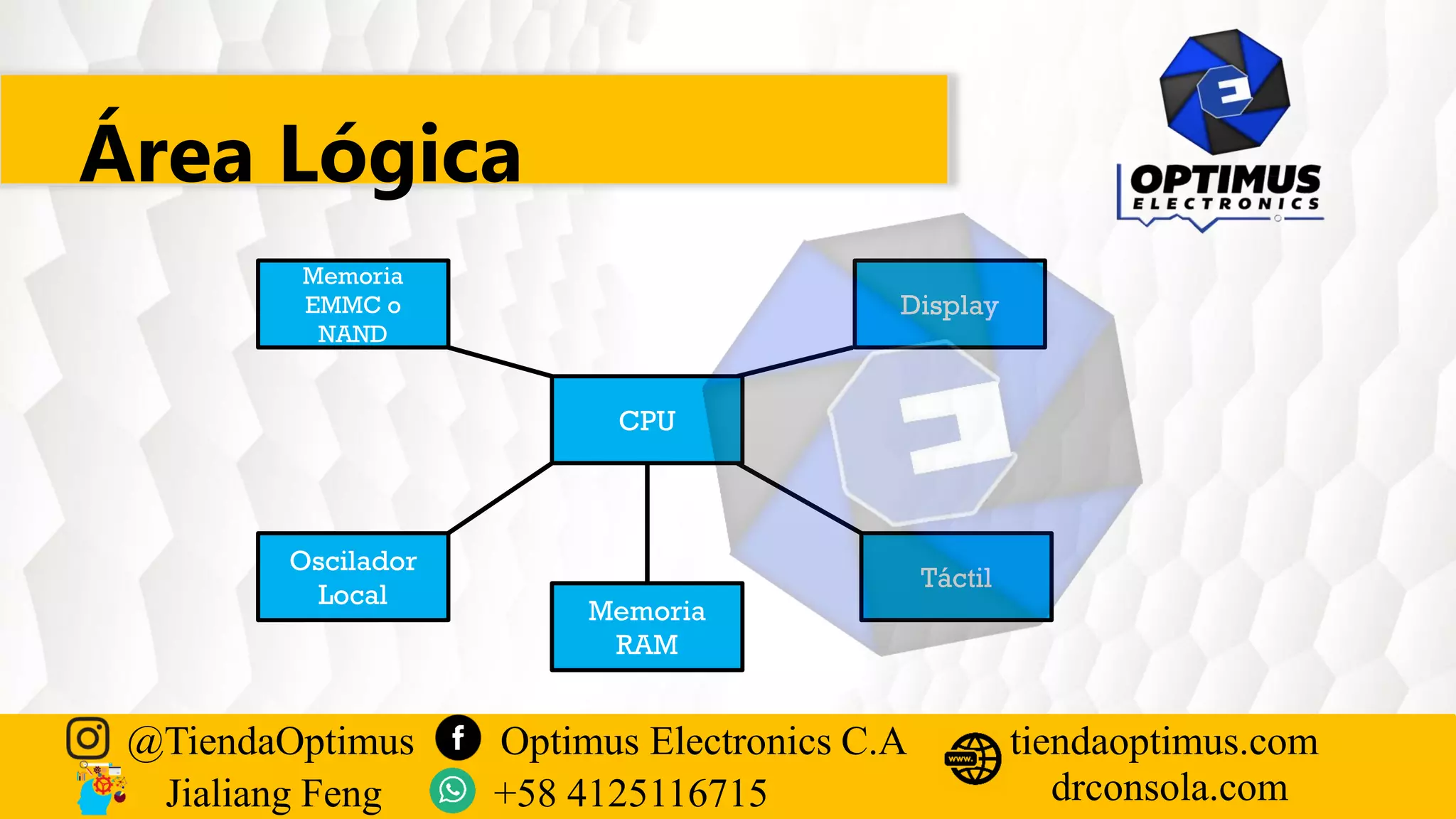

42. Área Lógica
CPU
Display
Táctil
Memoria
RAM
Oscilador
Local
Memoria
EMMC o
NAND
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

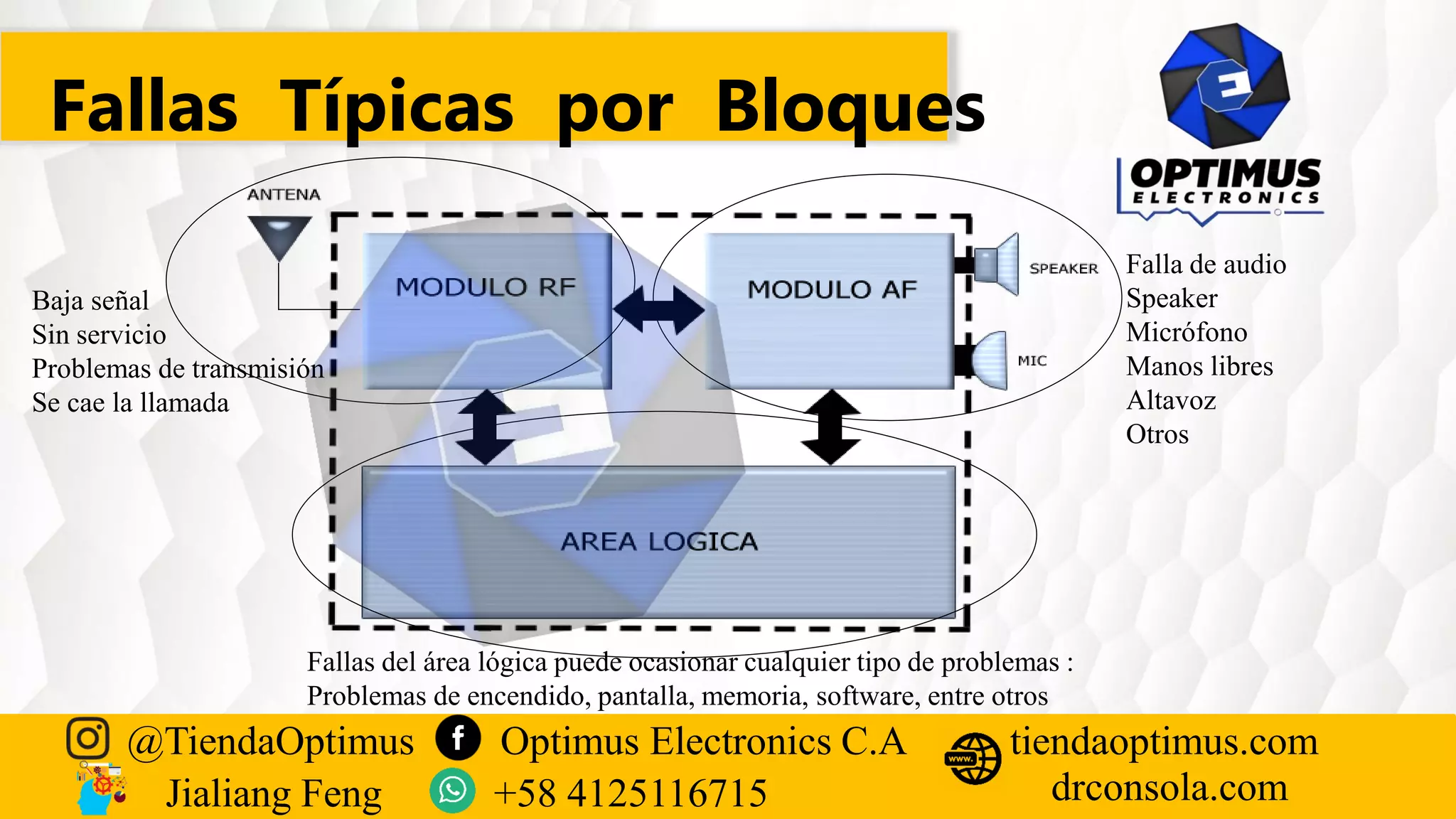

43. Fallas Típicas por Bloques
Baja señal
Sin servicio
Problemas de transmisión
Se cae la llamada
Falla de audio
Speaker
Micrófono
Manos libres
Altavoz
Otros
Fallas del área lógica puede ocasionar cualquier tipo de problemas :
Problemas de encendido, pantalla, memoria, software, entre otros
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

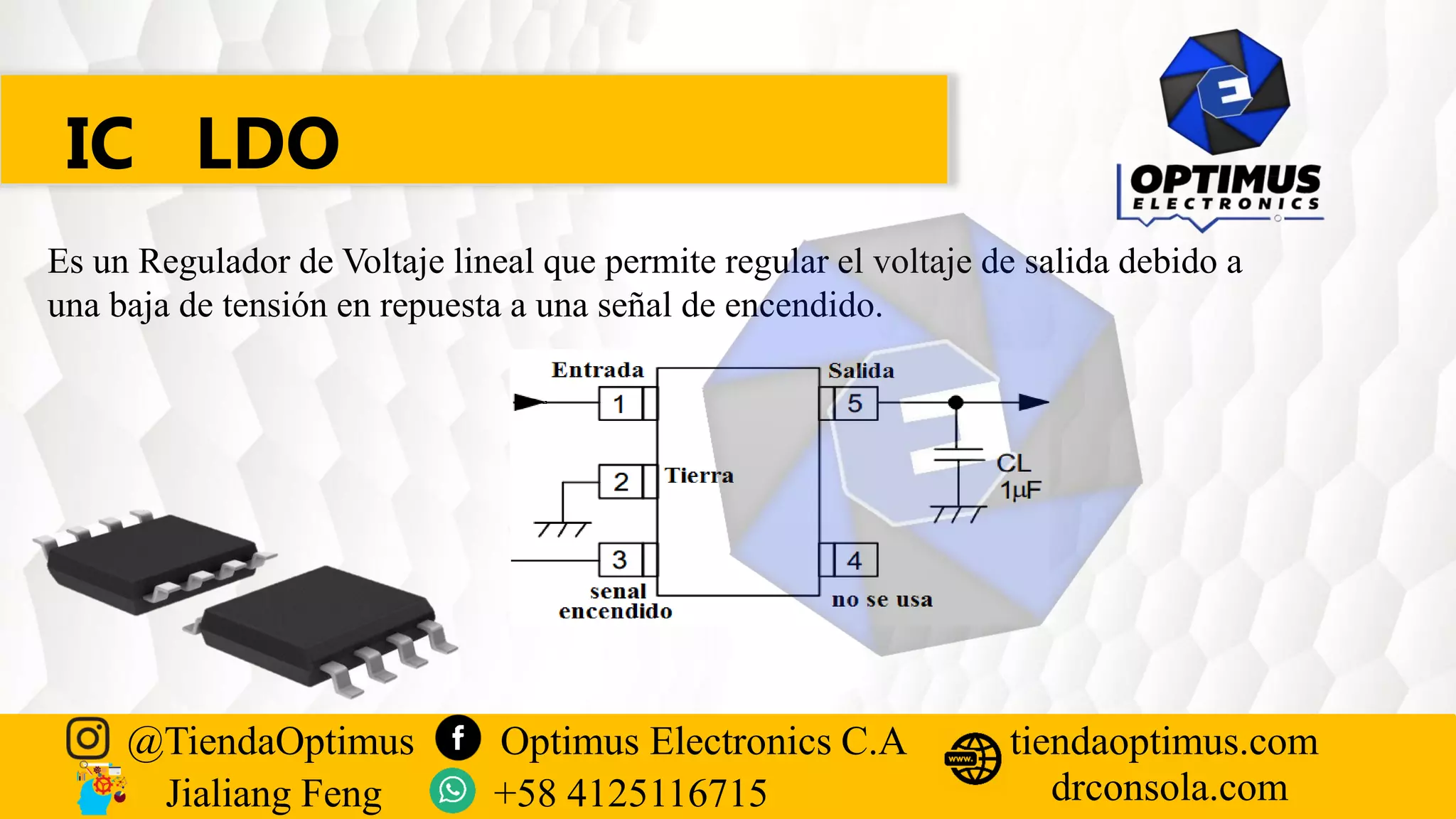

44. IC LDO
Es un Regulador de Voltaje lineal que permite regular el voltaje de salida debido a
una baja de tensión en repuesta a una señal de encendido.
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

45. IC Elevador de Voltaje o Ic de
Backlight
Permite Elevar el Voltaje de entrada por lo
general es el Voltaje de la Batería a la tensión
necesaria para el encendido de los LEDs de
Backlight, por lo general está entre 24V-39,6V.
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

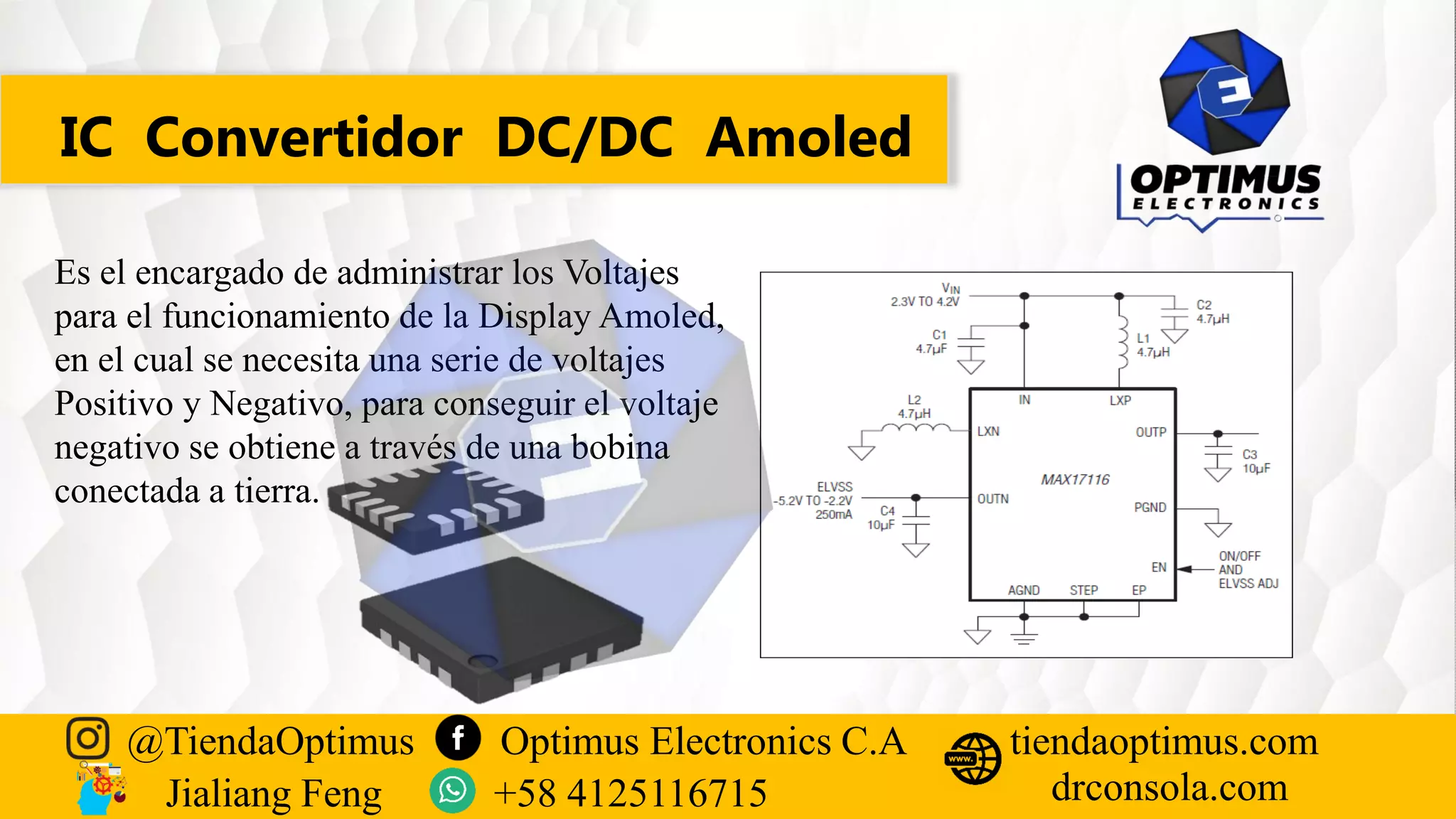

46. IC Convertidor DC/DC Amoled
Es el encargado de administrar los Voltajes
para el funcionamiento de la Display Amoled,
en el cual se necesita una serie de voltajes
Positivo y Negativo, para conseguir el voltaje
negativo se obtiene a través de una bobina
conectada a tierra.
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

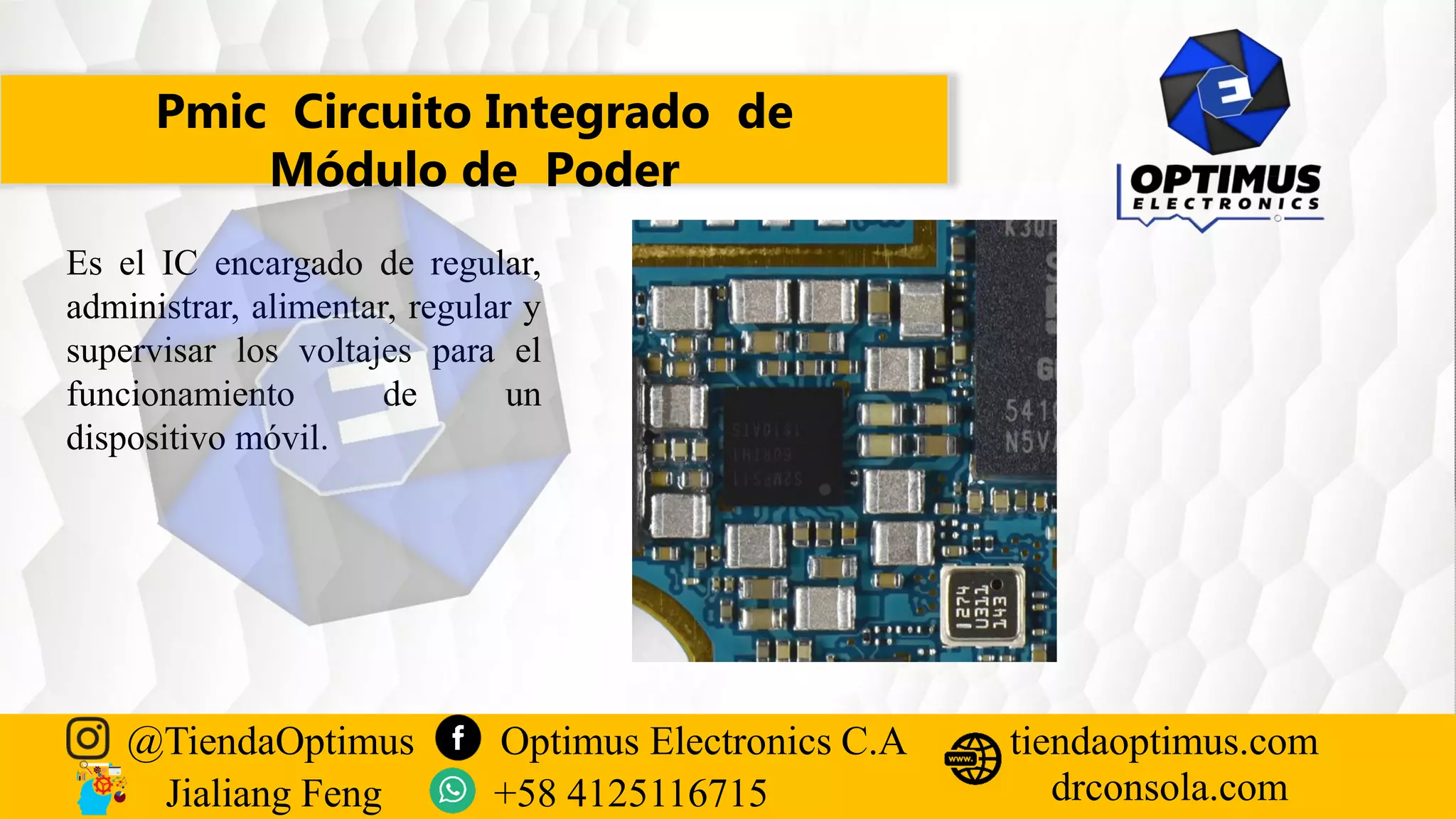

47. Pmic Circuito Integrado de
Módulo de Poder
Es el IC encargado de regular,
administrar, alimentar, regular y
supervisar los voltajes para el
funcionamiento de un
dispositivo móvil.
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

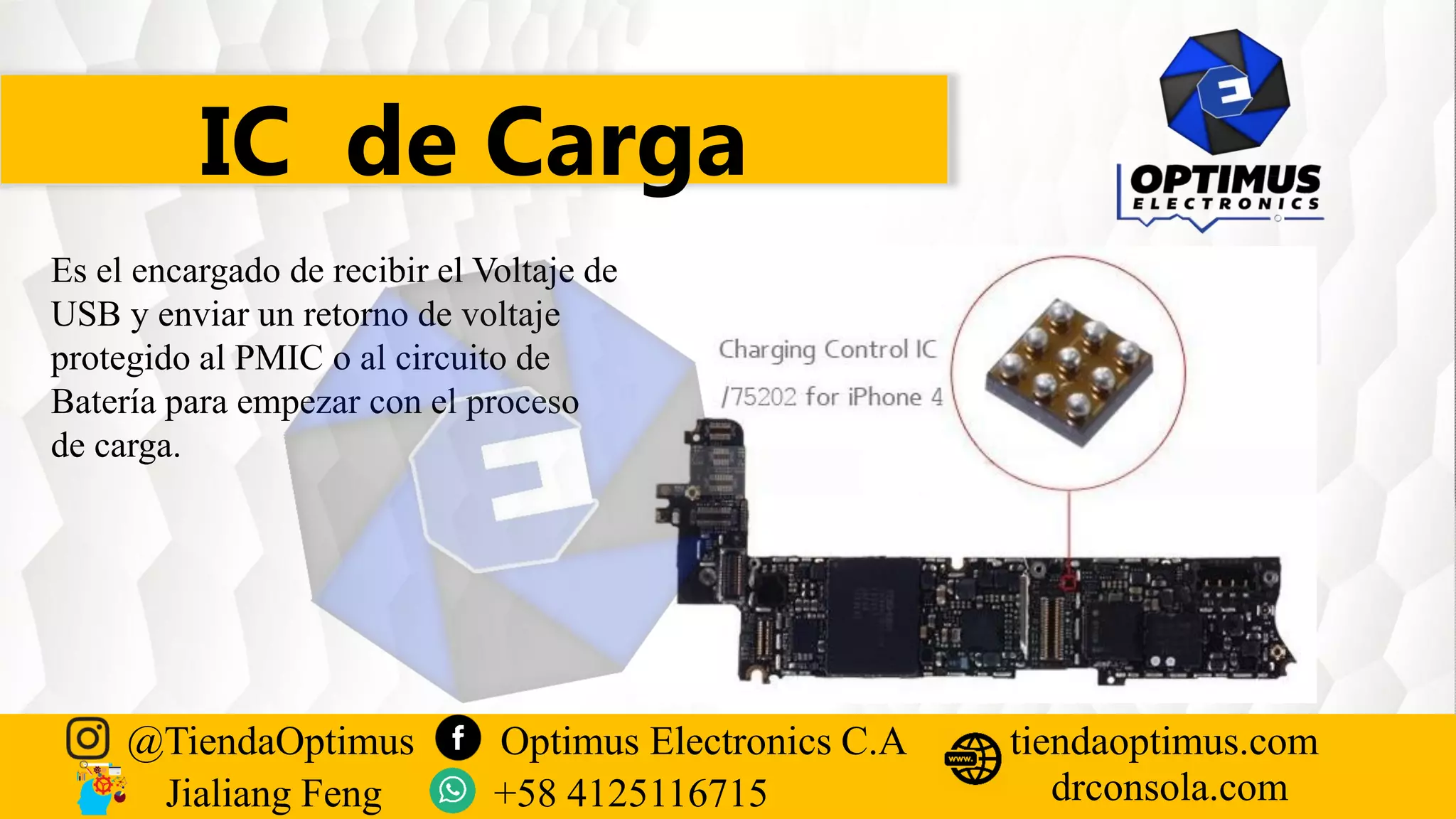

48. IC de Carga
Es el encargado de recibir el Voltaje de
USB y enviar un retorno de voltaje
protegido al PMIC o al circuito de
Batería para empezar con el proceso
de carga.
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

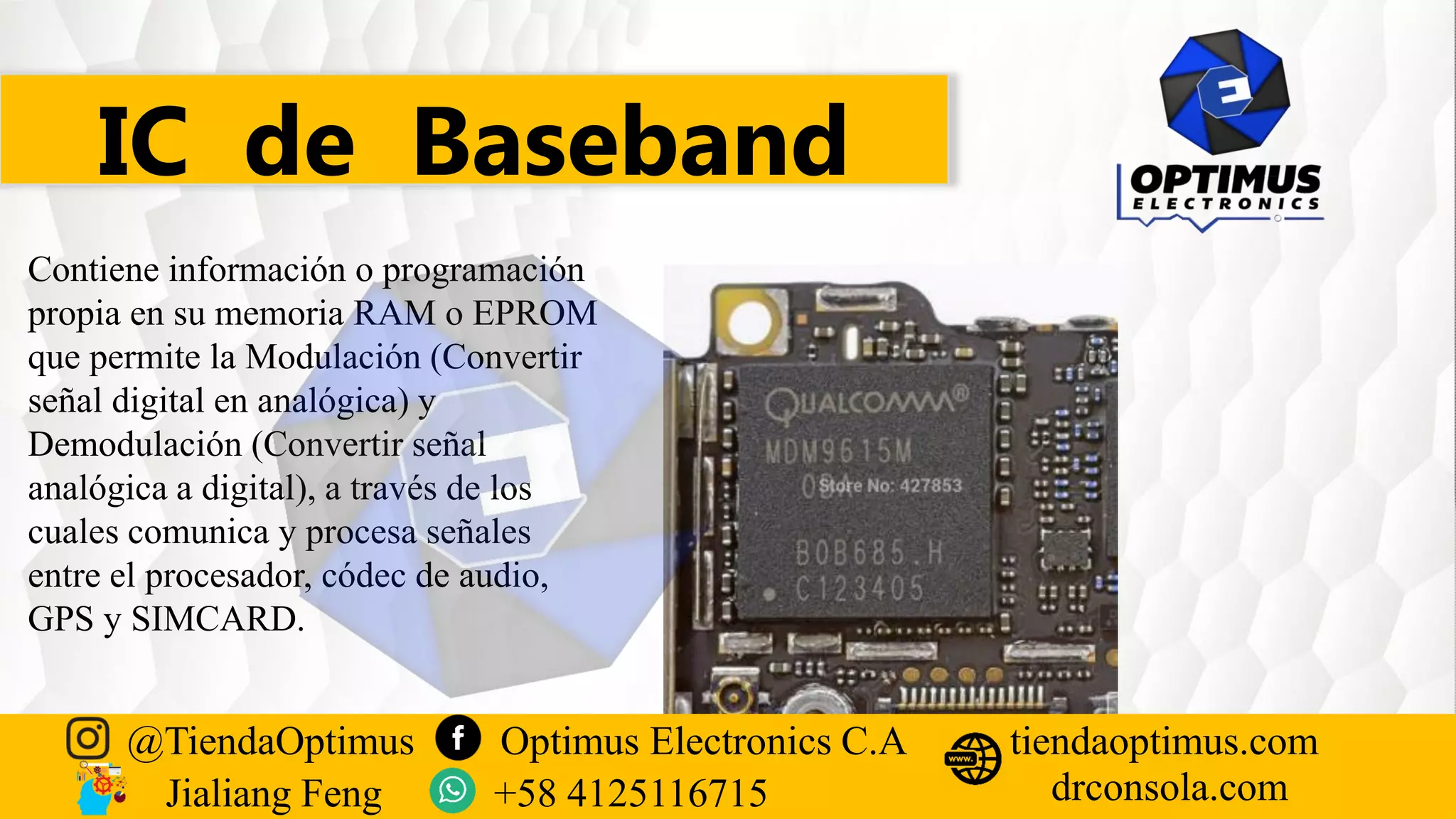

49. IC de Baseband
Contiene información o programación
propia en su memoria RAM o EPROM
que permite la Modulación (Convertir
señal digital en analógica) y
Demodulación (Convertir señal
analógica a digital), a través de los
cuales comunica y procesa señales
entre el procesador, códec de audio,
GPS y SIMCARD.
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

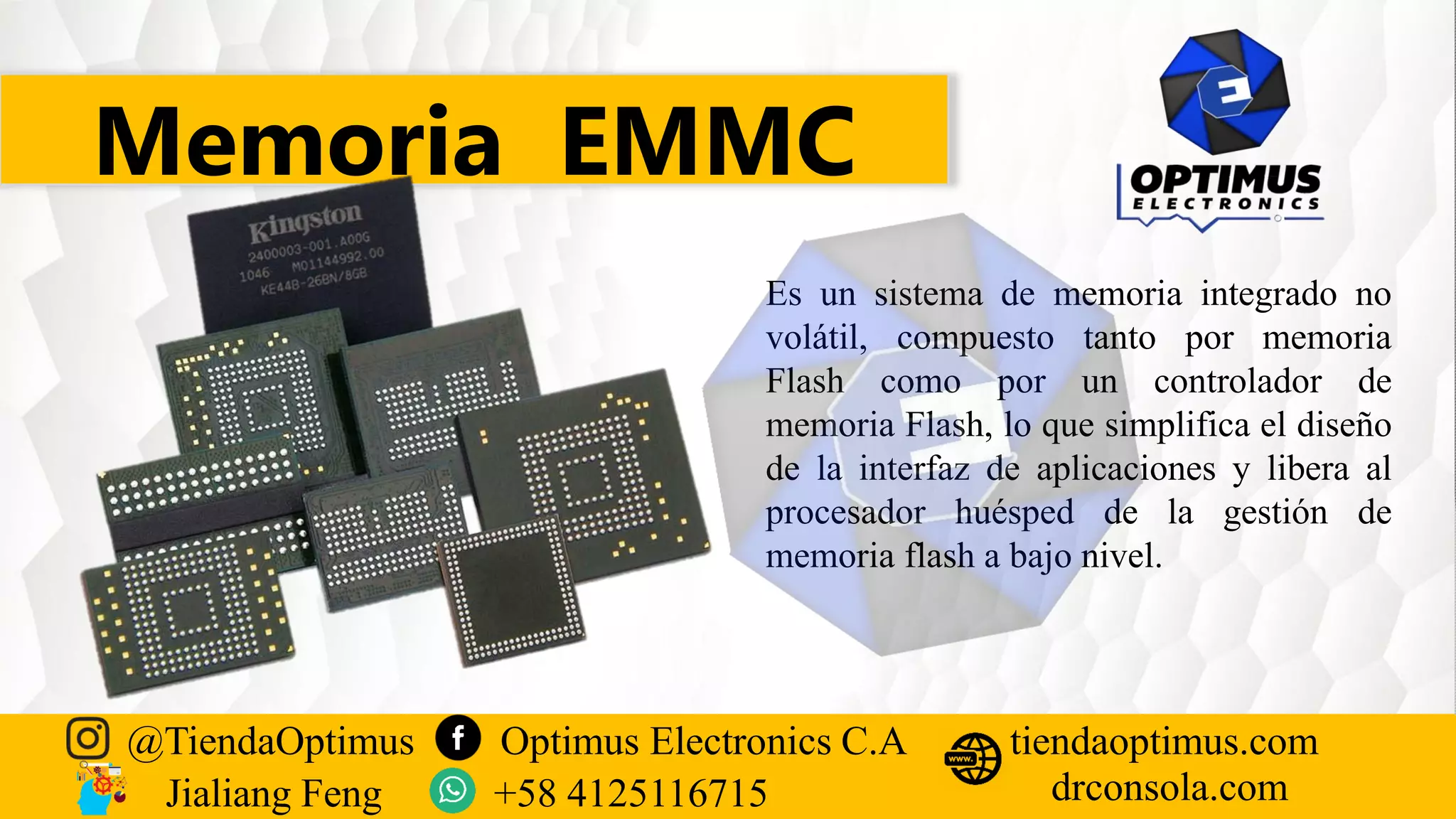

50. Memoria EMMC
Es un sistema de memoria integrado no
volátil, compuesto tanto por memoria
Flash como por un controlador de
memoria Flash, lo que simplifica el diseño
de la interfaz de aplicaciones y libera al
procesador huésped de la gestión de
memoria flash a bajo nivel.
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

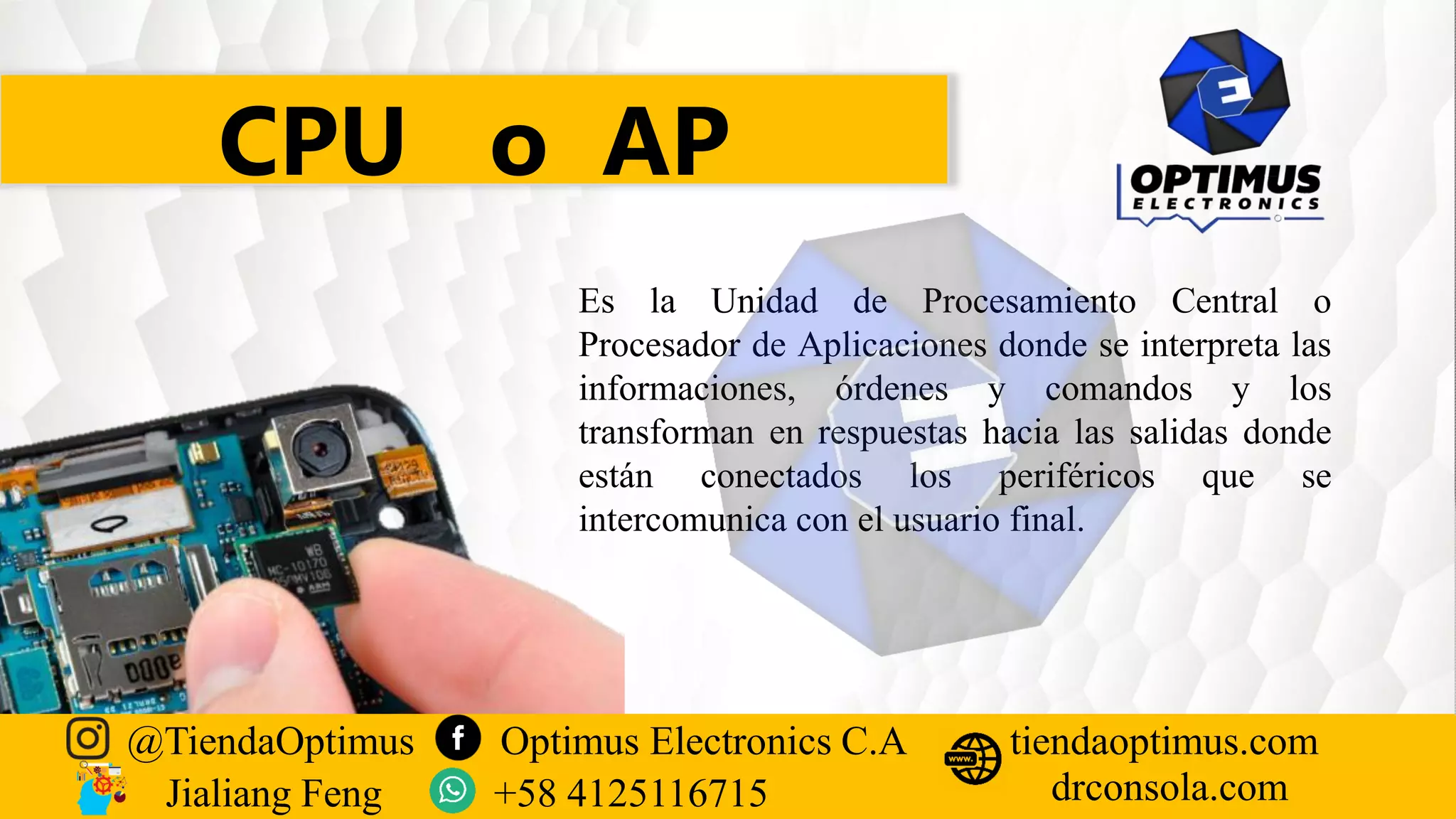

51. CPU o AP
Es la Unidad de Procesamiento Central o
Procesador de Aplicaciones donde se interpreta las
informaciones, órdenes y comandos y los
transforman en respuestas hacia las salidas donde
están conectados los periféricos que se
intercomunica con el usuario final.
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

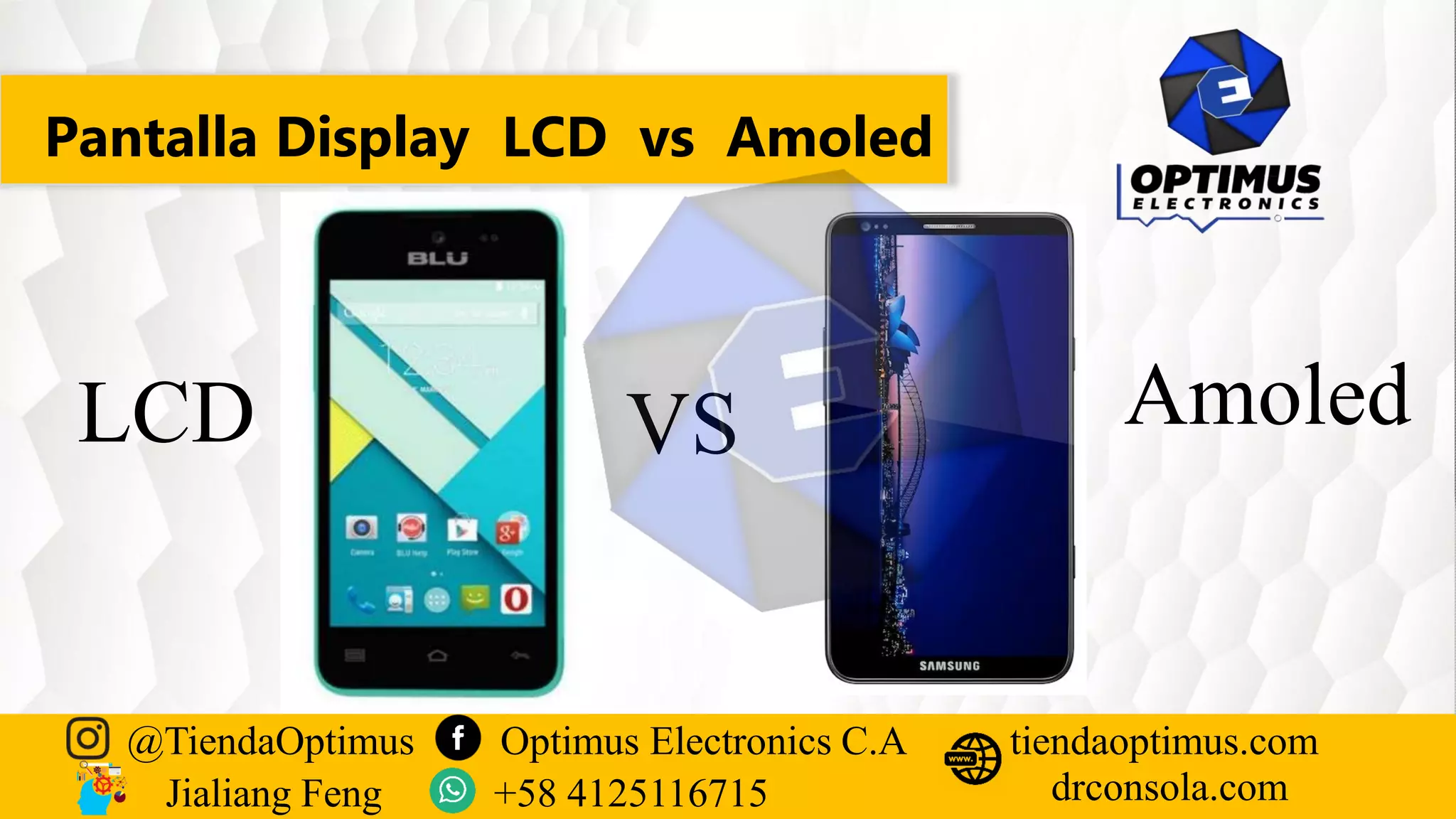

52. Pantalla Display LCD vs Amoled
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
LCD VS Amoled

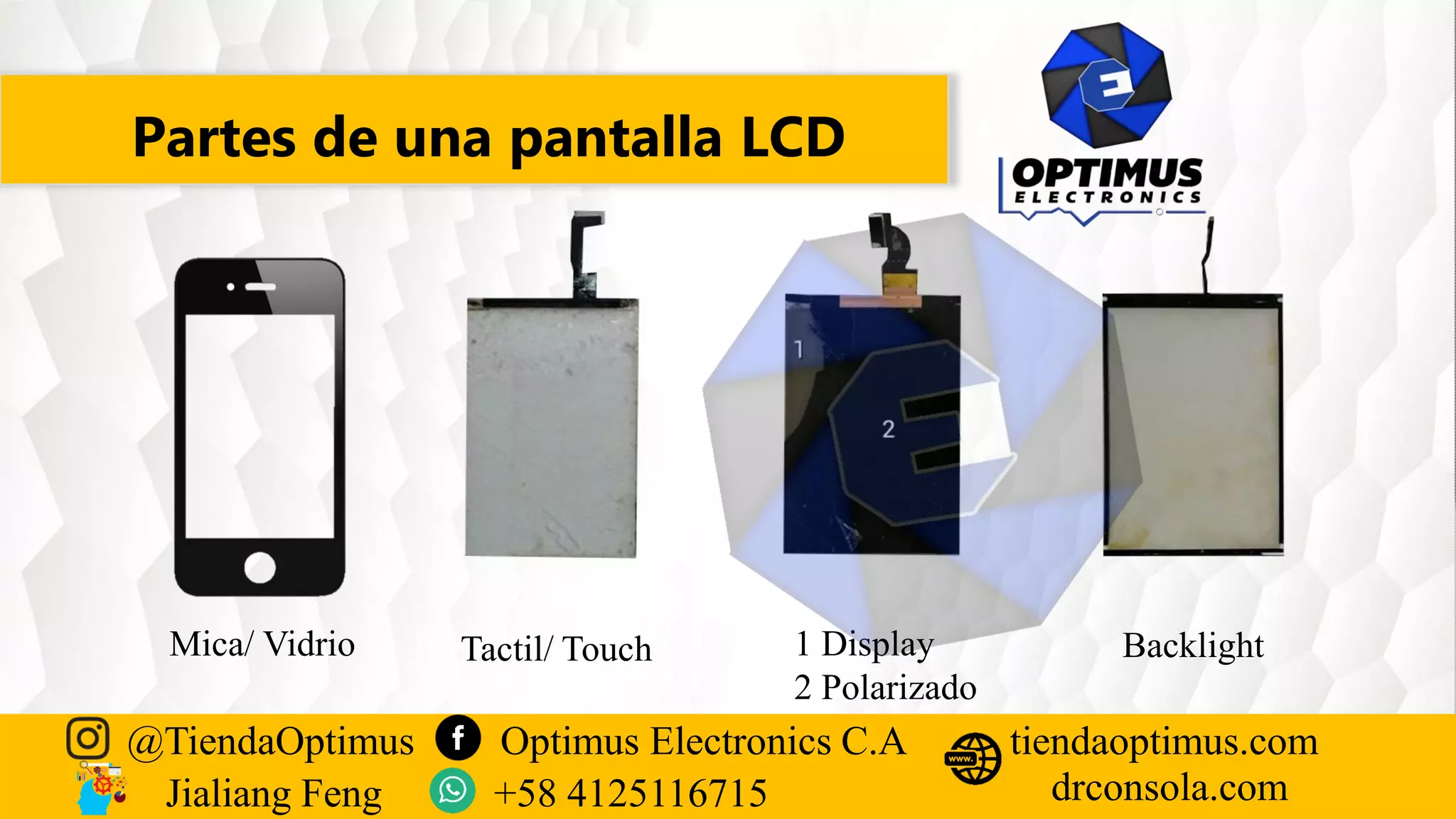

53. Partes de una pantalla LCD
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
Backlight
1 Display
2 Polarizado
Tactil/ Touch
Mica/ Vidrio

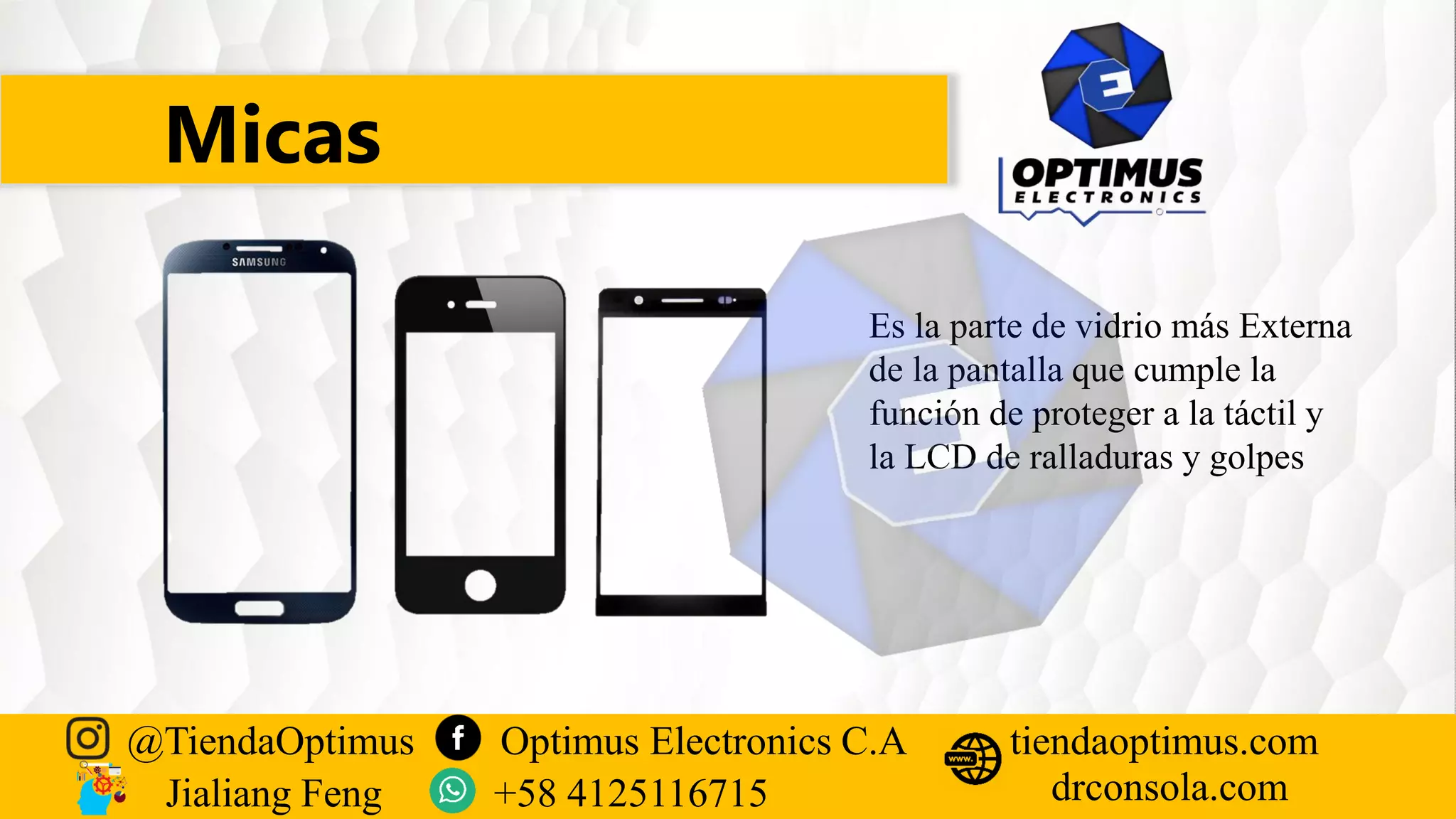

54. Micas
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
Es la parte de vidrio más Externa
de la pantalla que cumple la
función de proteger a la táctil y
la LCD de ralladuras y golpes

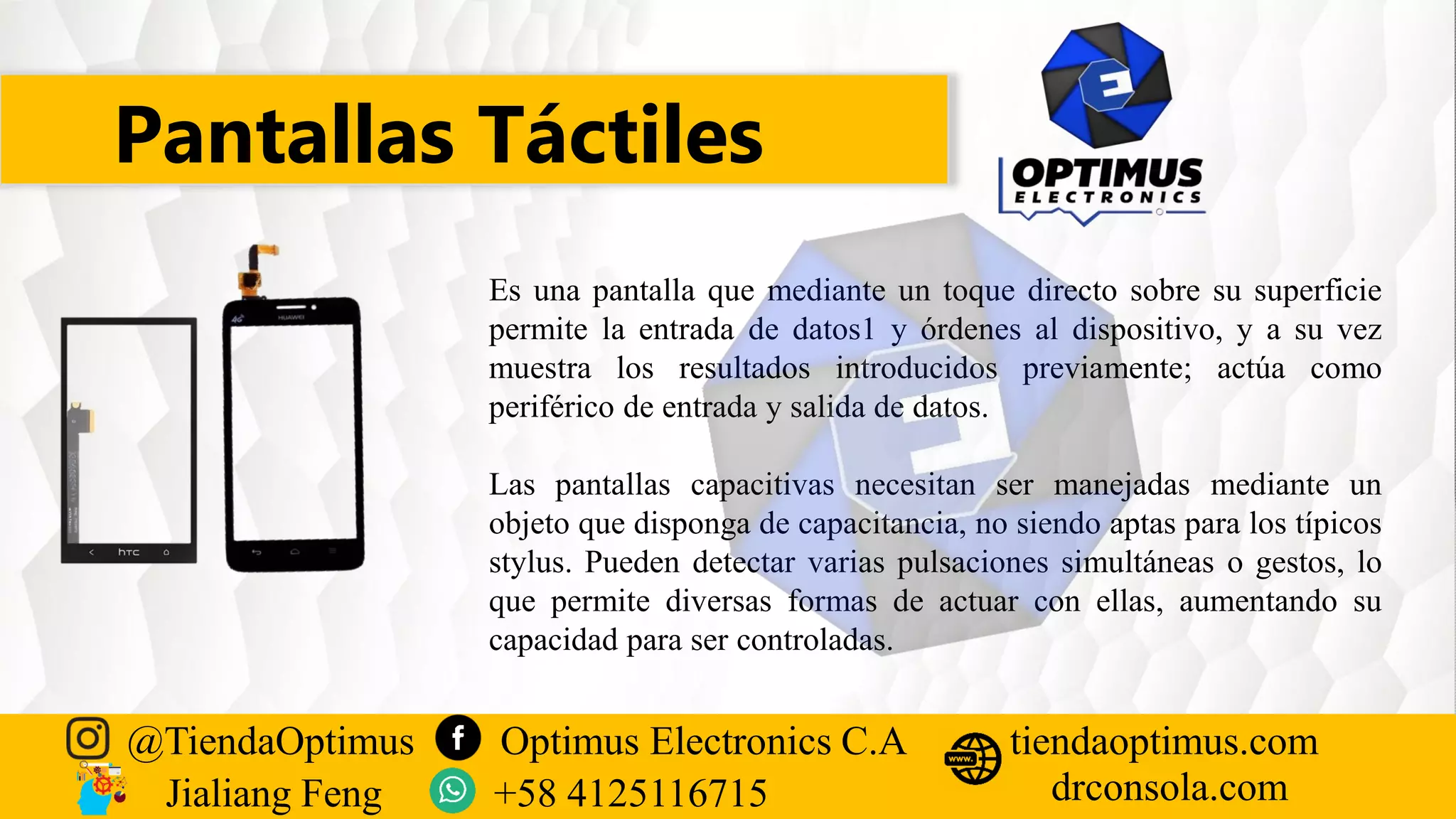

55. Pantallas Táctiles
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
Es una pantalla que mediante un toque directo sobre su superficie
permite la entrada de datos1 y órdenes al dispositivo, y a su vez
muestra los resultados introducidos previamente; actúa como
periférico de entrada y salida de datos.
Las pantallas capacitivas necesitan ser manejadas mediante un
objeto que disponga de capacitancia, no siendo aptas para los típicos
stylus. Pueden detectar varias pulsaciones simultáneas o gestos, lo
que permite diversas formas de actuar con ellas, aumentando su
capacidad para ser controladas.

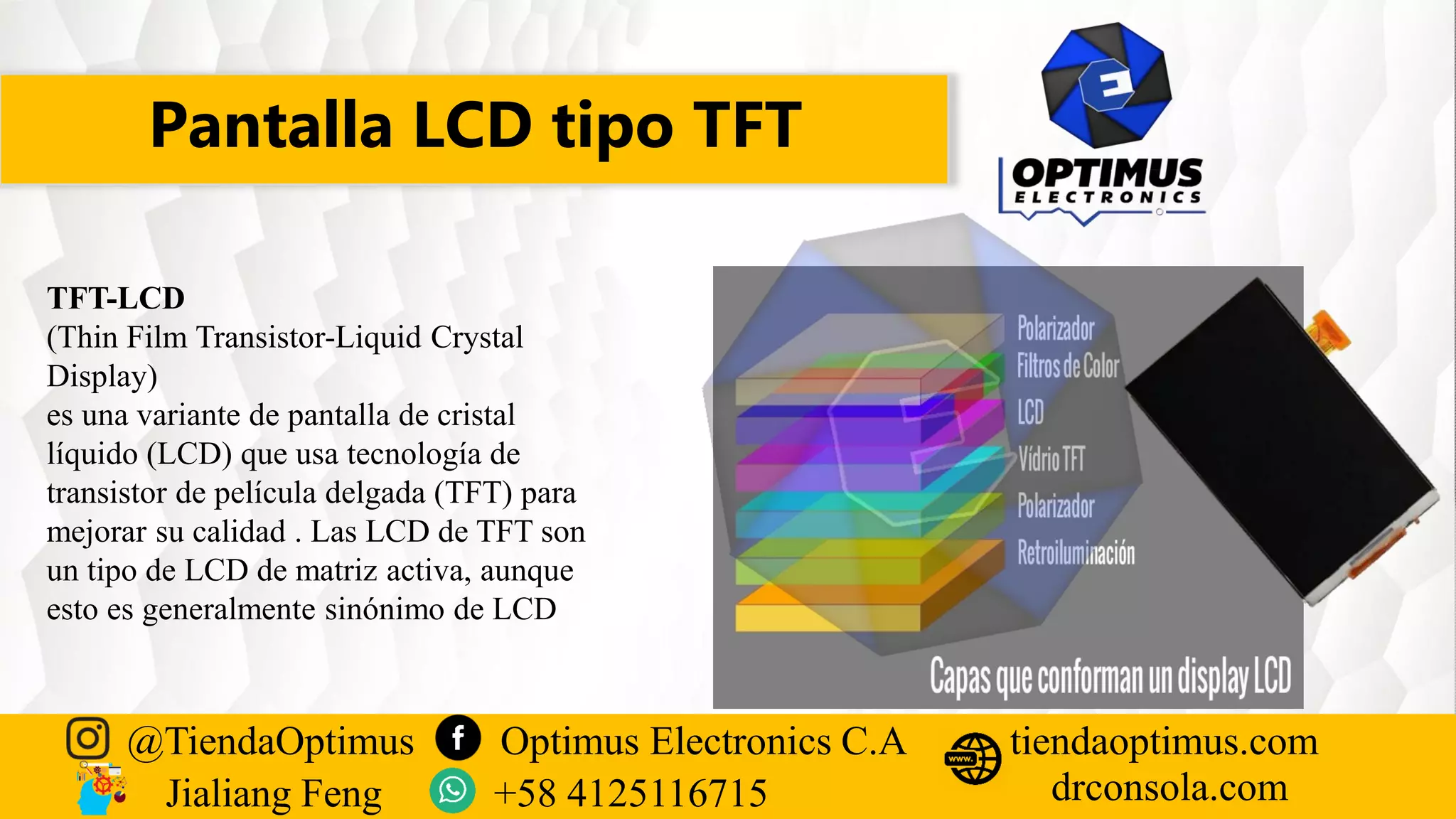

56. Pantalla LCD tipo TFT
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
TFT-LCD
(Thin Film Transistor-Liquid Crystal
Display)
es una variante de pantalla de cristal
líquido (LCD) que usa tecnología de
transistor de película delgada (TFT) para
mejorar su calidad . Las LCD de TFT son
un tipo de LCD de matriz activa, aunque
esto es generalmente sinónimo de LCD

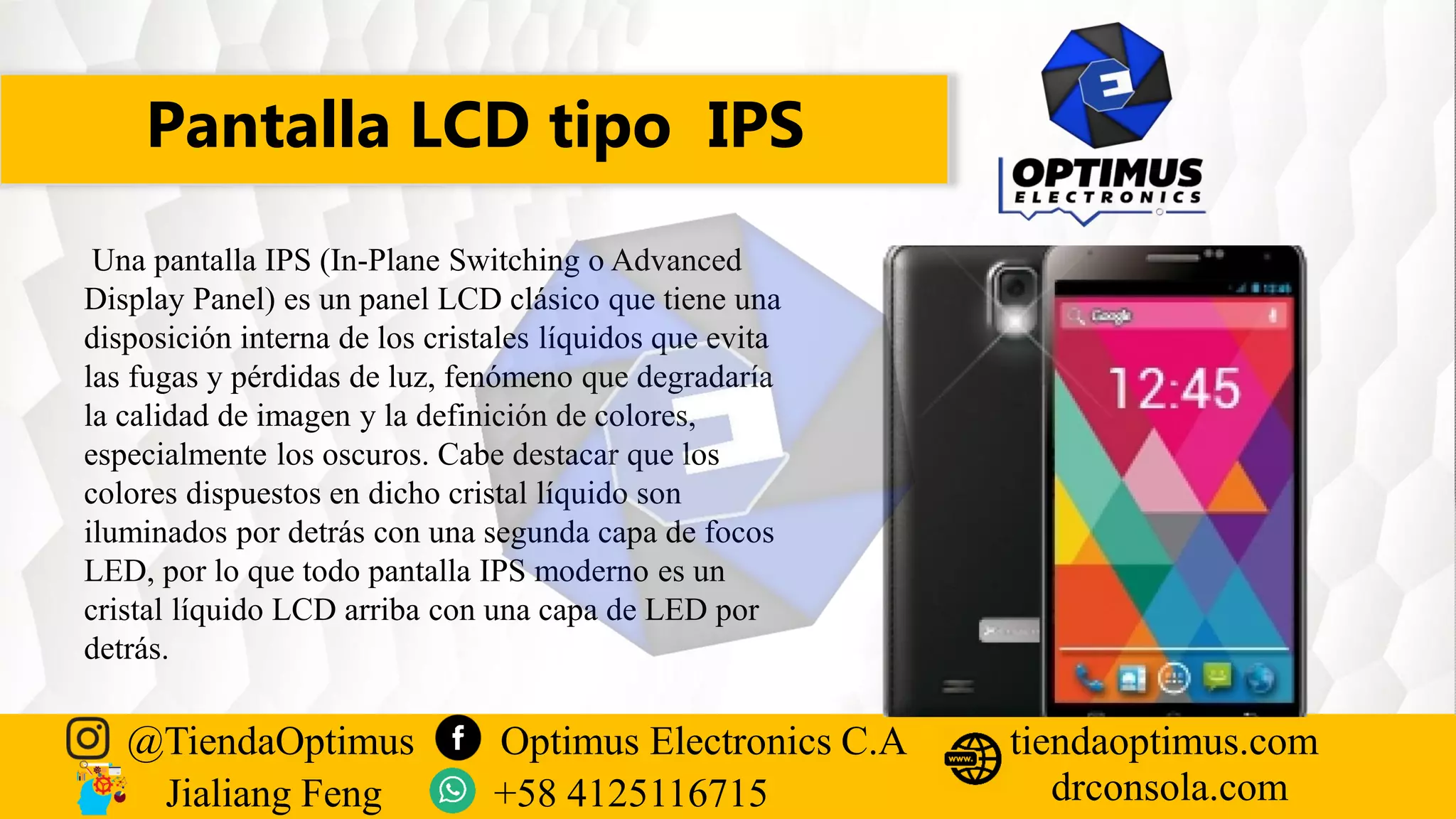

57. Pantalla LCD tipo IPS
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
Una pantalla IPS (In-Plane Switching o Advanced
Display Panel) es un panel LCD clásico que tiene una
disposición interna de los cristales líquidos que evita
las fugas y pérdidas de luz, fenómeno que degradaría
la calidad de imagen y la definición de colores,
especialmente los oscuros. Cabe destacar que los
colores dispuestos en dicho cristal líquido son
iluminados por detrás con una segunda capa de focos
LED, por lo que todo pantalla IPS moderno es un
cristal líquido LCD arriba con una capa de LED por
detrás.

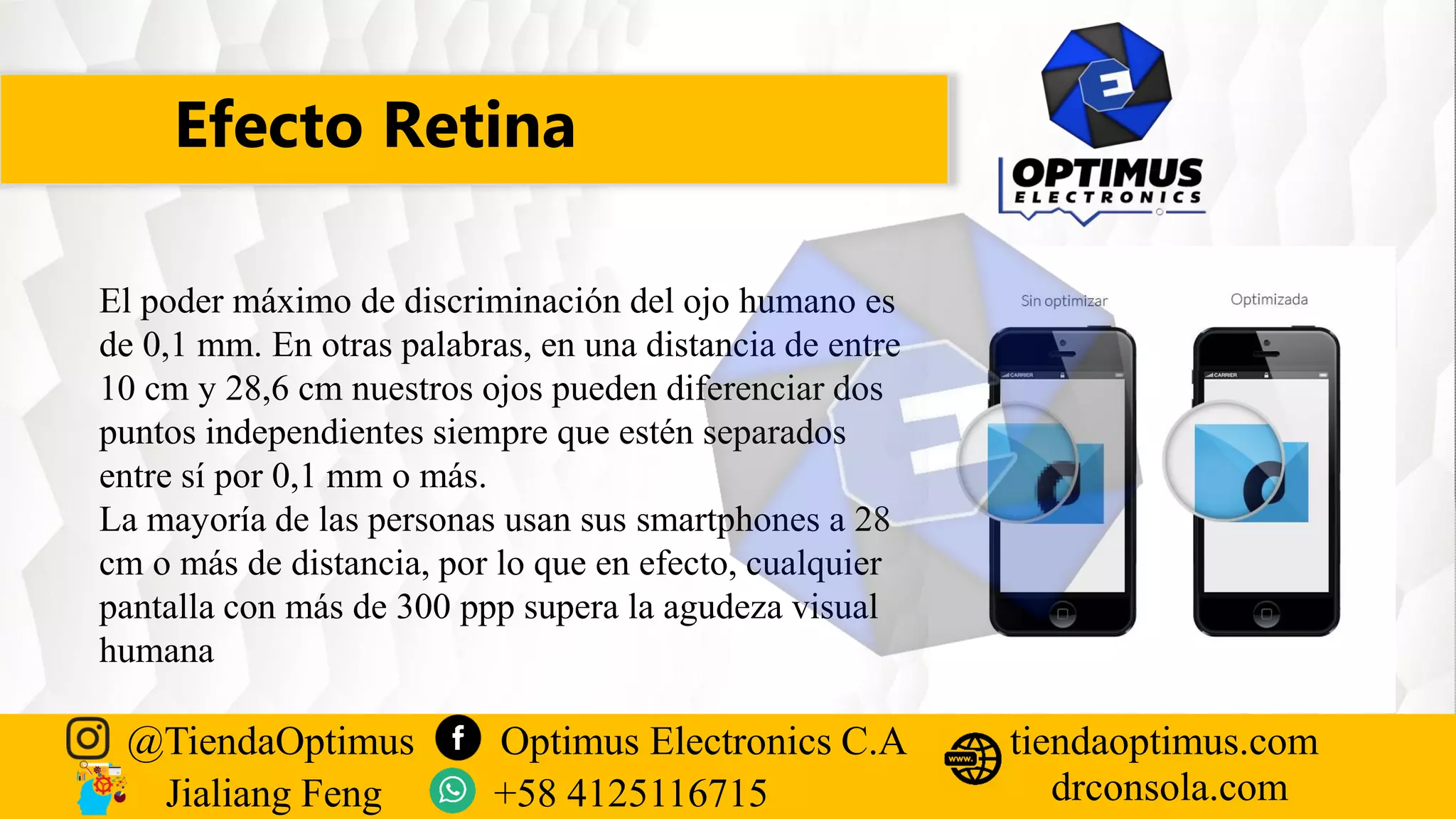

58. Efecto Retina
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
El poder máximo de discriminación del ojo humano es
de 0,1 mm. En otras palabras, en una distancia de entre
10 cm y 28,6 cm nuestros ojos pueden diferenciar dos
puntos independientes siempre que estén separados
entre sí por 0,1 mm o más.
La mayoría de las personas usan sus smartphones a 28
cm o más de distancia, por lo que en efecto, cualquier
pantalla con más de 300 ppp supera la agudeza visual
humana

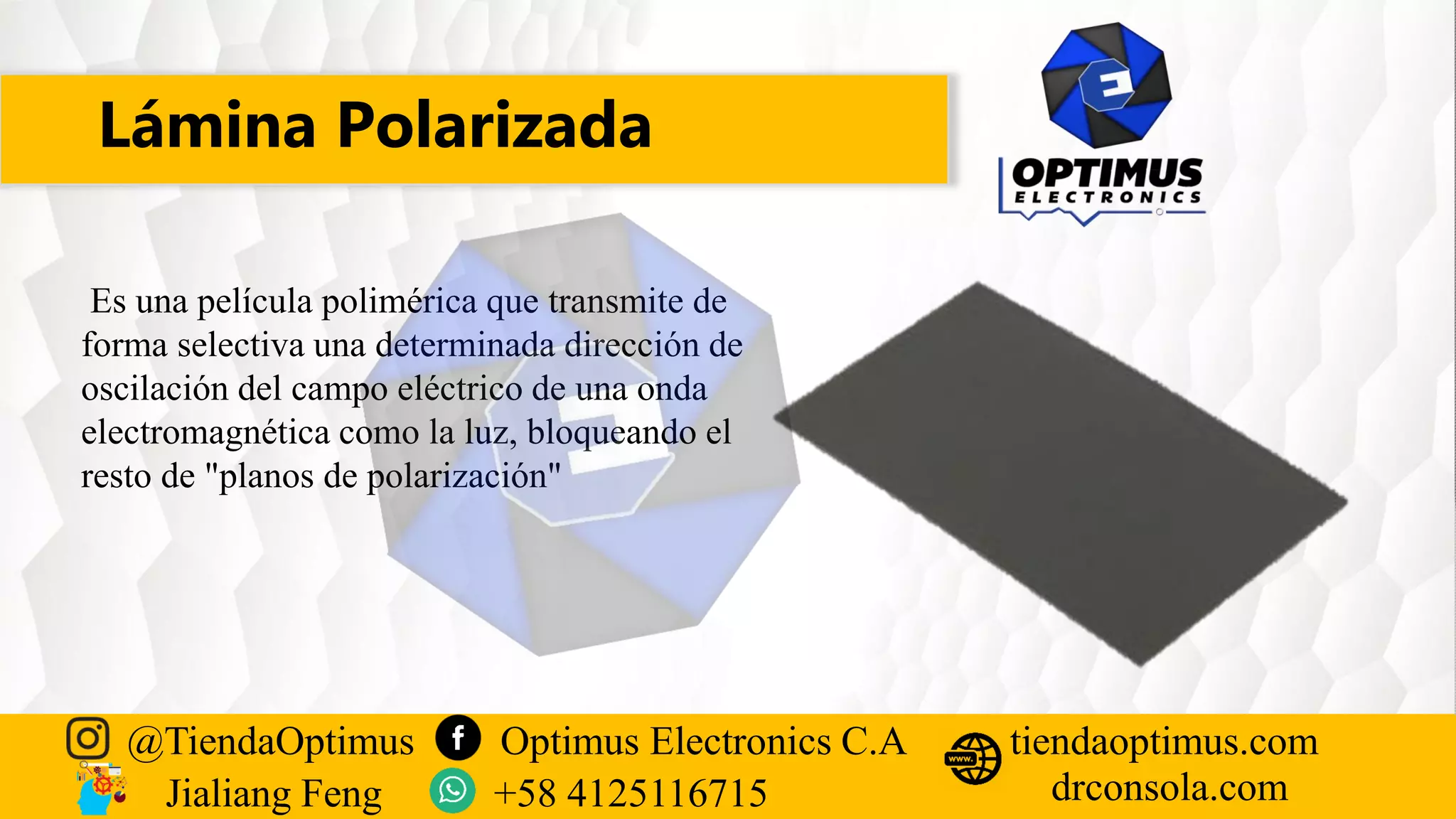

59. Lámina Polarizada
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
Es una película polimérica que transmite de
forma selectiva una determinada dirección de
oscilación del campo eléctrico de una onda
electromagnética como la luz, bloqueando el
resto de "planos de polarización"

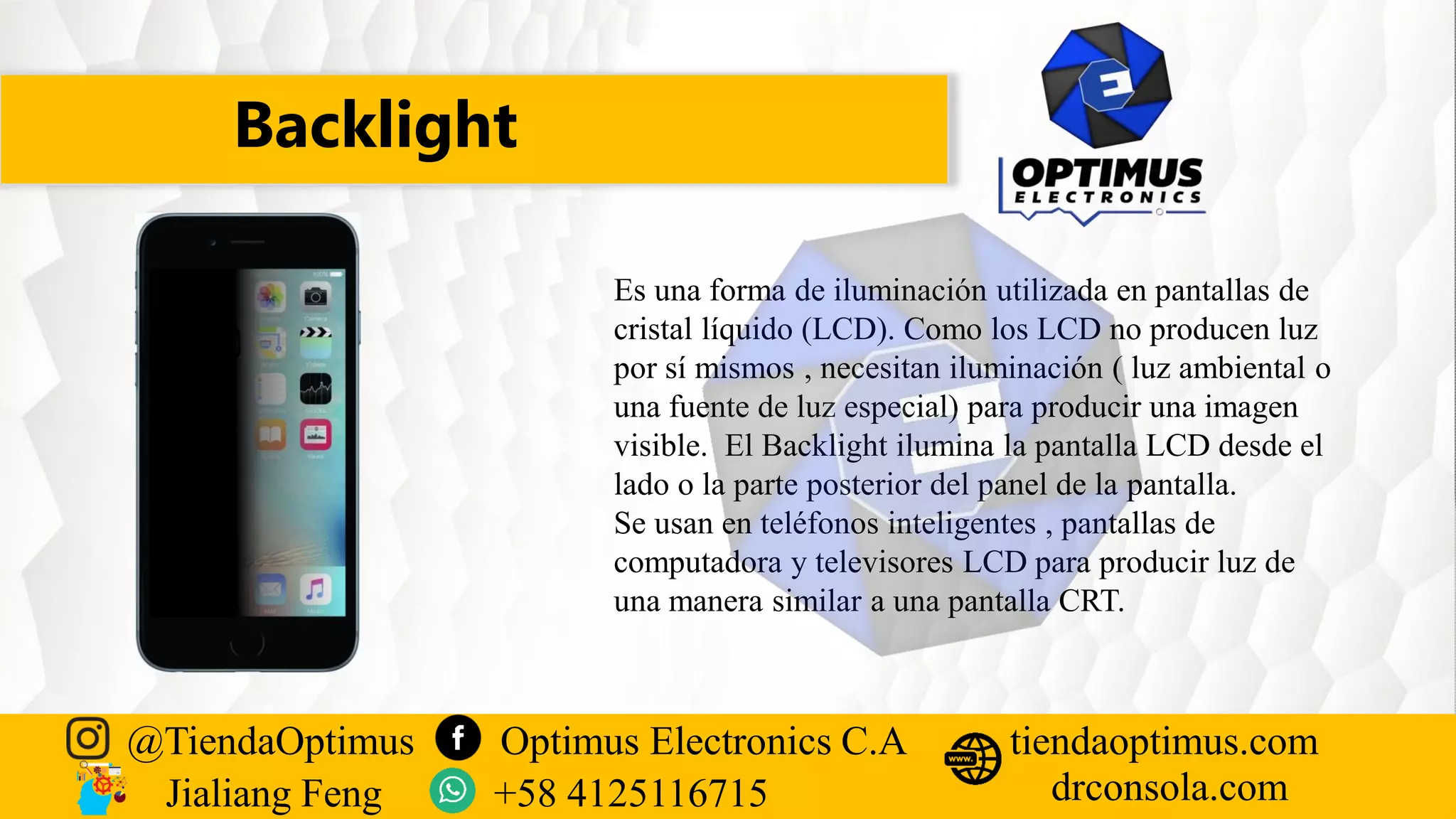

60. Backlight
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
Es una forma de iluminación utilizada en pantallas de
cristal líquido (LCD). Como los LCD no producen luz
por sí mismos , necesitan iluminación ( luz ambiental o
una fuente de luz especial) para producir una imagen
visible. El Backlight ilumina la pantalla LCD desde el
lado o la parte posterior del panel de la pantalla.
Se usan en teléfonos inteligentes , pantallas de
computadora y televisores LCD para producir luz de
una manera similar a una pantalla CRT.

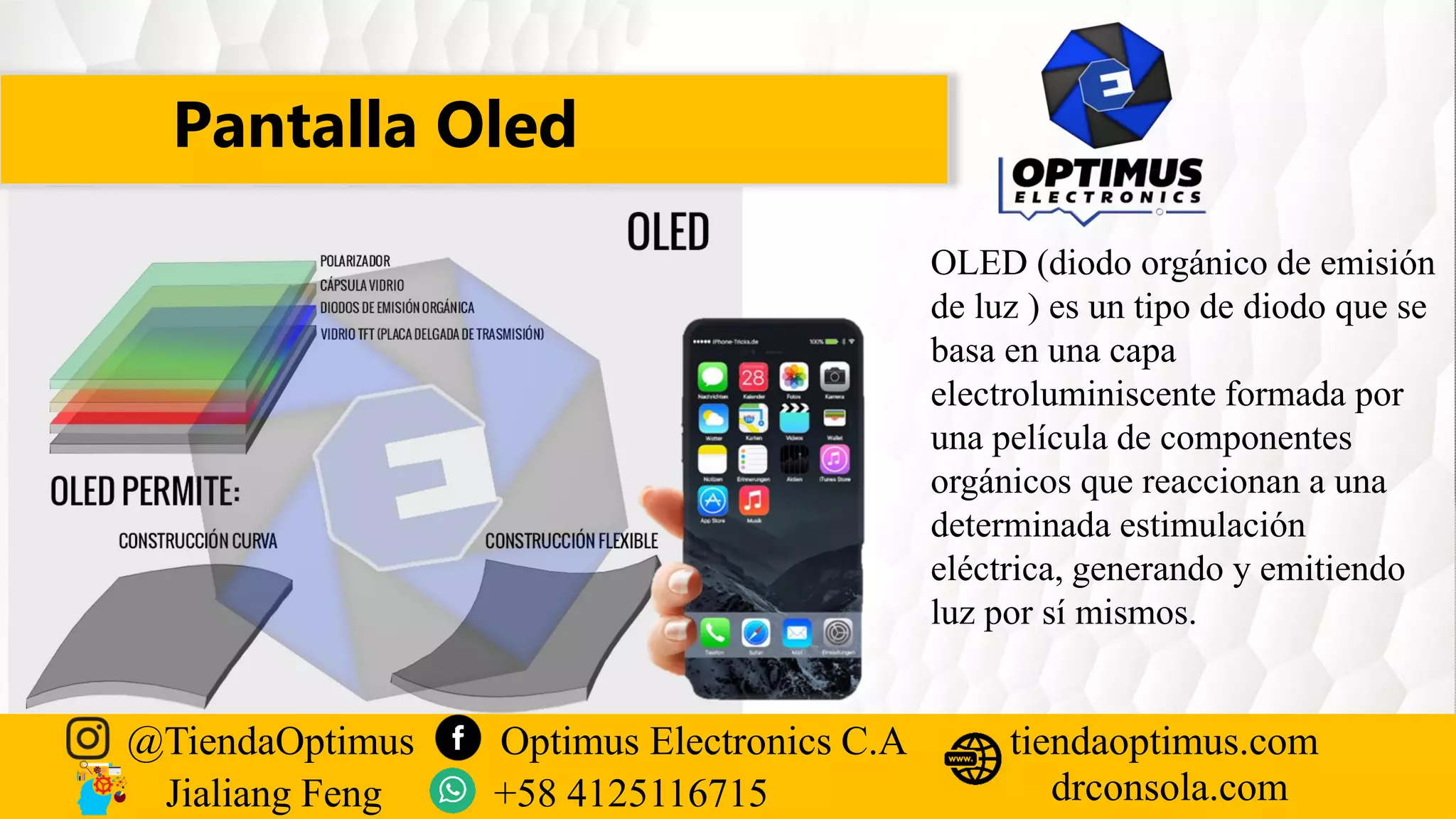

61. Pantalla Oled
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
OLED (diodo orgánico de emisión
de luz ) es un tipo de diodo que se
basa en una capa
electroluminiscente formada por
una película de componentes
orgánicos que reaccionan a una
determinada estimulación
eléctrica, generando y emitiendo
luz por sí mismos.

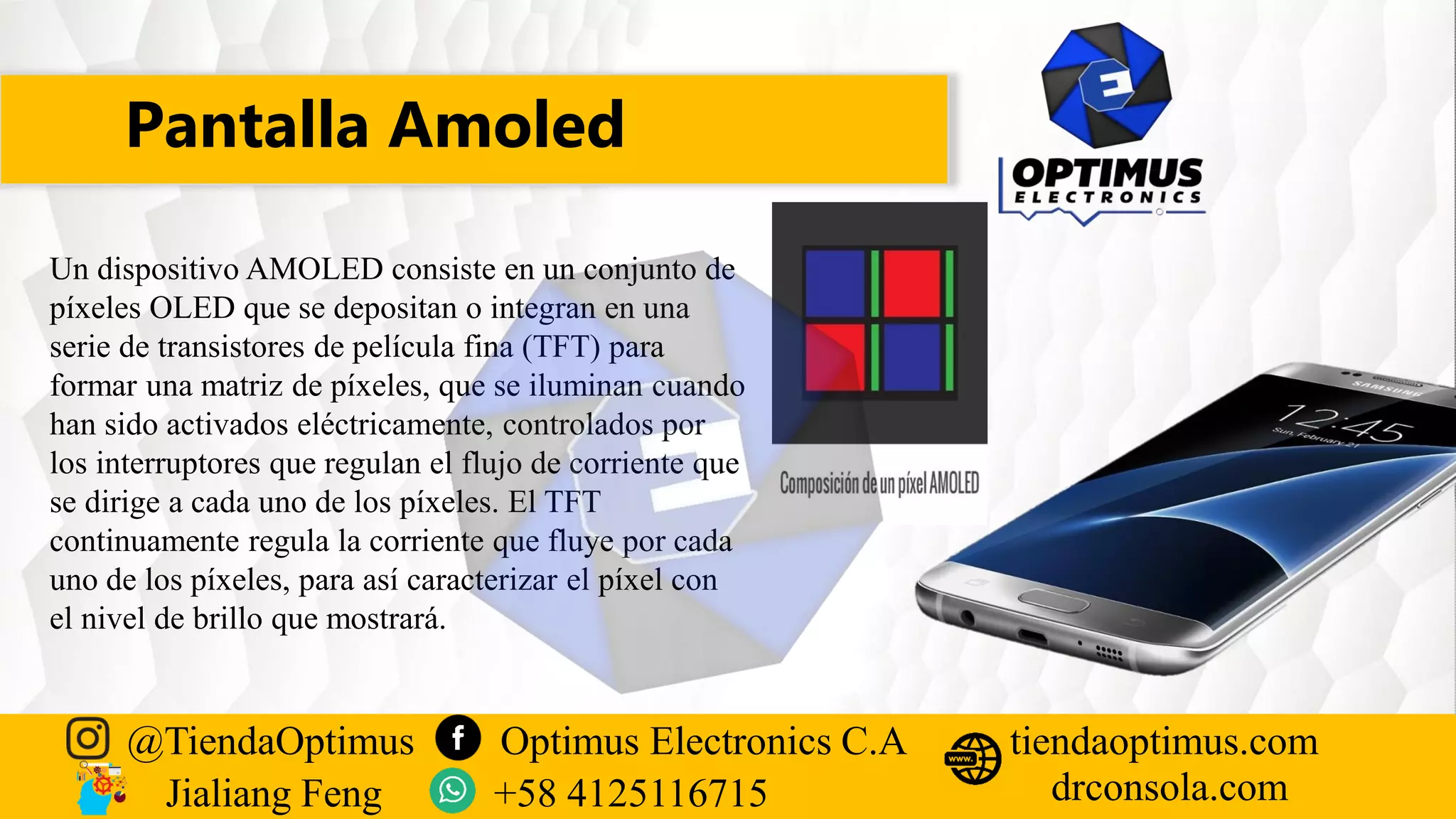

62. Pantalla Amoled
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
Un dispositivo AMOLED consiste en un conjunto de
píxeles OLED que se depositan o integran en una
serie de transistores de película fina (TFT) para
formar una matriz de píxeles, que se iluminan cuando
han sido activados eléctricamente, controlados por
los interruptores que regulan el flujo de corriente que
se dirige a cada uno de los píxeles. El TFT
continuamente regula la corriente que fluye por cada
uno de los píxeles, para así caracterizar el píxel con
el nivel de brillo que mostrará.

63. Pantalla Super-amoled
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

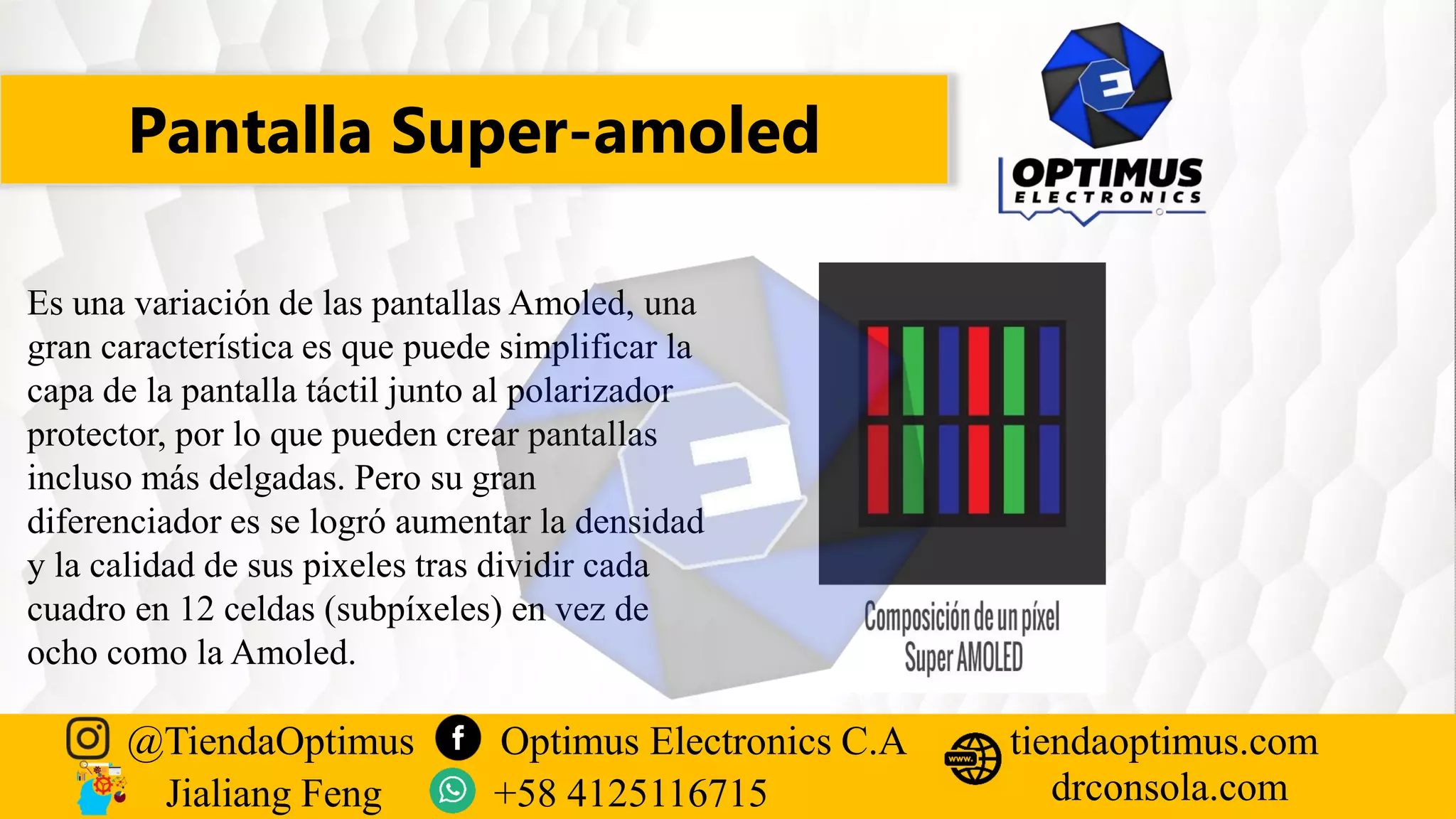

Es una variación de las pantallas Amoled, una
gran característica es que puede simplificar la
capa de la pantalla táctil junto al polarizador
protector, por lo que pueden crear pantallas
incluso más delgadas. Pero su gran
diferenciador es se logró aumentar la densidad
y la calidad de sus pixeles tras dividir cada
cuadro en 12 celdas (subpíxeles) en vez de
ocho como la Amoled.

64. Evolución de Amoled
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715

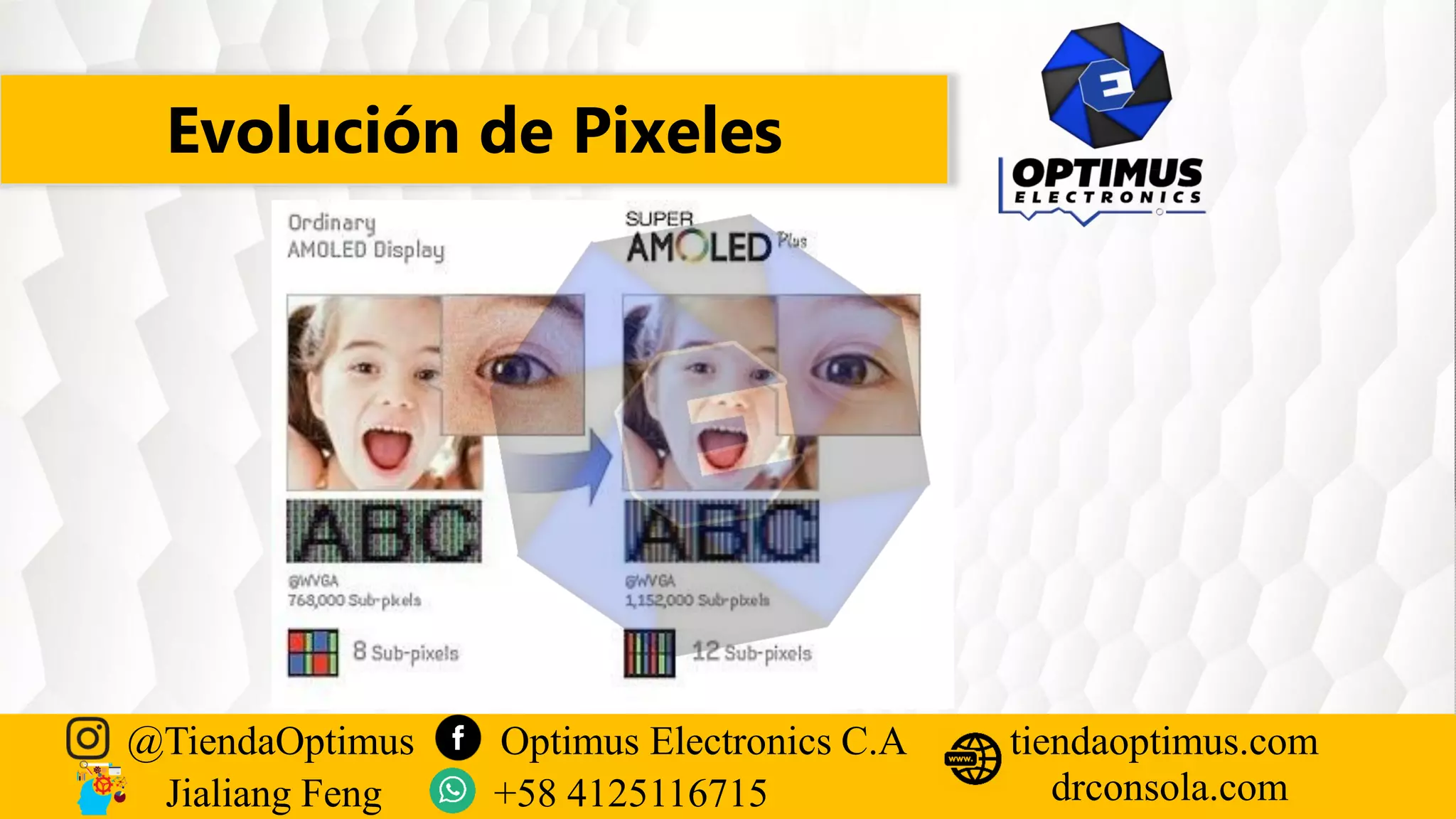

65. Evolución de Pixeles
@TiendaOptimus Optimus Electronics C.A
drconsola.com
tiendaoptimus.com
Jialiang Feng +58 4125116715
