CNC Lathe Manual (Mach3 Controller)
‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

2. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 1
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬
‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬
CNC Lathe manual (Mach3 Controller)
‫إعداد‬
‫توفيق‬ ‫أمير‬ /‫م‬
01004288125

3. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 2
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

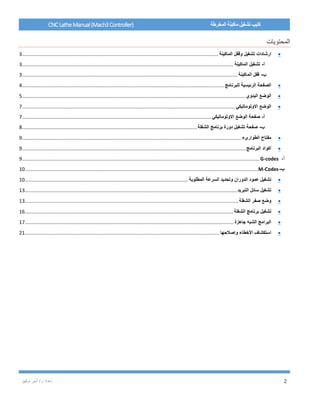

‫المحتويات‬
‫ارشادات‬‫تشغيل‬‫وقفل‬‫الماكينة‬..............................................................................................................................................3
‫أ‬-‫تشغيل‬‫الماكينة‬.........................................................................................................................................................3
‫ب‬-‫قفل‬‫الماكينة‬............................................................................................................................................................3
‫الصفحة‬‫الرئيسية‬‫للبرنامج‬..................................................................................................................................................4
‫الوضع‬‫اليدوي‬..................................................................................................................................................................5
‫الوضع‬‫االوتوماتيكي‬..........................................................................................................................................................7
‫أ‬-‫صفحة‬‫الوضع‬‫االوتوماتيكي‬.........................................................................................................................................7
‫ب‬-‫صفحة‬‫تشغيل‬‫دورة‬‫برنامج‬‫الشغلة‬...............................................................................................................................8
‫مفتاح‬‫الطوارىء‬...............................................................................................................................................................9
‫أكواد‬‫البرنامج‬..................................................................................................................................................................9
‫أ‬-G-codes............................................................................................................................................................................9
‫ب‬-M-Codes.........................................................................................................................................................................10
‫تشغيل‬‫عمود‬‫الدوران‬‫وتحديد‬‫السرعة‬‫المطلوبة‬......................................................................................................................10
‫تشغيل‬‫سائل‬‫التبريد‬..........................................................................................................................................................13
‫وضع‬‫صفر‬‫ال‬‫شغلة‬...........................................................................................................................................................13
‫تشغيل‬‫برنامج‬‫الشغلة‬.......................................................................................................................................................16
‫البرامج‬‫الشبه‬‫جاهزة‬.......................................................................................................................................................17
‫استكشاف‬‫األخطاء‬‫وإصالحها‬.............................................................................................................................................21

4. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 3
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬
‫الماكينة‬ ‫وقفل‬ ‫تشغيل‬ ‫ارشادات‬
‫أ‬-‫الماكينة‬ ‫تشغيل‬
‫االتية‬ ‫الخطوات‬ ‫اتباع‬ ‫يجب‬
1-‫برنامح‬ ‫وفتح‬ ‫االلي‬ ‫الحاسب‬ ‫تشغيل‬Mach3 Turn
2-‫بالماكينة‬ ‫الخاص‬ ‫الكهرباء‬ ‫مفتاح‬ ‫فتح‬ ‫طريق‬ ‫عن‬ ‫والماكينة‬ ‫التحكم‬ ‫للوحة‬ ‫الكهربي‬ ‫التيار‬ ‫توصيل‬
3-‫زر‬ ‫على‬ ‫الضغط‬Reset
‫ب‬-‫الماكينة‬ ‫قفل‬
‫االتية‬ ‫الخطوات‬ ‫اتباع‬ ‫يجب‬
1-‫بالماكينة‬ ‫الخاص‬ ‫الكهرباء‬ ‫مفتاح‬ ‫طريق‬ ‫عن‬ ‫التحكم‬ ‫ولوحة‬ ‫الماكينة‬ ‫عن‬ ‫الكهربي‬ ‫التيار‬ ‫فصل‬
2-‫برنامج‬ ‫غلق‬Mach3 Turn(‫والعد‬ ‫الشغلة‬ ‫ضبط‬ ‫لحفظ‬ ‫نافذة‬ ‫ستظهر‬ ‫البرنامج‬ ‫غلق‬ ‫:عند‬ ‫ملحوظة‬‫ال‬ ‫او‬ ‫ة‬)
3-‫الشغلة‬ ‫ضبط‬ ‫حفظ‬ ‫نافذة‬‫العدة‬ ‫ضبط‬ ‫حفظ‬ ‫نافذة‬
4-‫غلق‬‫الحاسب‬‫االلي‬
‫شكل‬1‫شكل‬2

5. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 4
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

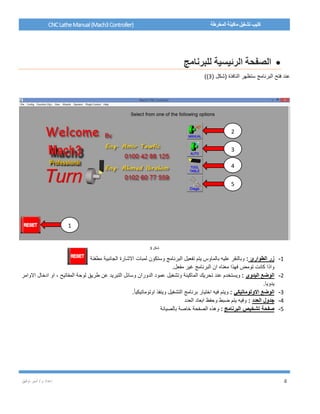

‫للبرنامج‬ ‫الرئيسية‬ ‫الصفحة‬
( ‫(شكل‬ ‫النافذة‬ ‫ستظهر‬ ‫البرنامج‬ ‫فتح‬ ‫عند‬3))
‫شكل‬3
1-‫الطوارئ‬ ‫زر‬:‫وستكون‬ ‫البرنامج‬ ‫تفعيل‬ ‫يتم‬ ‫بالماوس‬ ‫عليه‬ ‫وبالنقر‬‫الجانبية‬ ‫االشارة‬ ‫لمبات‬‫مطفئة‬
‫مفعل‬ ‫غير‬ ‫البرنامج‬ ‫ان‬ ‫معناه‬ ‫فهذا‬ ‫تومض‬ ‫كانت‬ ‫واذا‬.
2-‫اليدوي‬ ‫الوضع‬:‫ويستخد‬‫الماكينة‬ ‫تحريك‬ ‫عند‬ ‫م‬‫االوامر‬ ‫ادخال‬ ‫او‬ ، ‫المفاتيح‬ ‫لوحة‬ ‫طريق‬ ‫عن‬ ‫التبريد‬ ‫وسائل‬ ‫الدوران‬ ‫عمود‬ ‫وتشغيل‬
.‫يدويا‬
3-‫الوضع‬‫االوتوماتيكي‬:.ً‫ا‬‫اوتوماتيكي‬ ‫وينفذ‬ ‫التشغيل‬ ‫برنامج‬ ‫اختيار‬ ‫فيه‬ ‫ويتم‬
4-‫العدد‬ ‫جدول‬:‫العدد‬ ‫ابعاد‬ ‫وحفظ‬ ‫ضبط‬ ‫يتم‬ ‫وفيه‬
5-‫البرنامج‬ ‫تشخيص‬ ‫صفحة‬:‫بالصيانة‬ ‫خاصة‬ ‫الصفحة‬ ‫وهذه‬
2
3
4
5
1

6. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 5
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬
‫اليدوي‬ ‫الوضع‬
‫المفاتيح‬ ‫لوحة‬ ‫طريق‬ ‫عن‬ ‫التبريد‬ ‫وسائل‬ ‫الدوران‬ ‫عمود‬ ‫وتشغيل‬ ‫الماكينة‬ ‫تحريك‬ ‫عند‬ ‫ويستخدم‬.‫يدويا‬ ‫االوامر‬ ‫ادخال‬ ‫او‬ ،
‫شكل‬4
1-‫القوائم‬ ‫شريط‬
2-‫اتجاه‬ ‫في‬ ‫العدة‬ ‫احداثيات‬X
3-‫اتجاه‬ ‫في‬ ‫العدة‬ ‫احداثيات‬Z
4-‫البنطة‬ ‫احداثيات‬
5-‫الشغلة‬ ‫وشكل‬ ‫العدة‬ ‫حركة‬ ‫اظهار‬ ‫نافذة‬
6-‫الرسائل‬ ‫نافذة‬
7-‫لوحة‬ ‫طريق‬ ‫عن‬ ‫اليدوي‬ ‫التحريك‬ ‫وضع‬‫المفاتيح‬
8-‫اليدوي‬ ‫الوضع‬ ‫في‬ ‫الحركة‬ ‫نوع‬ ‫اختيار‬ ‫وضع‬
9-‫الدوران‬ ‫عمود‬ ‫تشغيل‬
1
2
3
4
5
7
1
24
25
26
27
17
8
18
28
6
109 11 12
13
14
15
16
19
20
21
22
23

7. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 6
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬
10-‫التبريد‬ ‫سائل‬ ‫تشغيل‬
11-‫الماكينة‬ ‫حركة‬ ‫ايقاف‬
12-‫اليدوي‬ ‫الوضع‬ ‫من‬ ‫الخروج‬
13-‫االوامر‬ ‫ادخال‬ ‫نافذة‬
14-‫ال‬ ‫للنقطة‬ ‫الماكينة‬ ‫لتحريك‬ ‫زر‬‫اتجاه‬ ‫في‬ ‫مرجعية‬Z
15-‫اتجاه‬ ‫في‬ ‫المرجعية‬ ‫للنقطة‬ ‫الماكينة‬ ‫لتحريك‬ ‫زر‬X,Z
16-‫الما‬ ‫لتحريك‬ ‫زر‬‫اتجاه‬ ‫في‬ ‫المرجعية‬ ‫للنقطة‬ ‫كينة‬X
17-‫اتجاه‬ ‫في‬ ‫مرجعية‬ ‫نقطة‬ ‫لعمل‬ ‫زر‬Z
18-‫اتجاه‬ ‫في‬ ‫مرجعية‬ ‫نقطة‬ ‫لعمل‬ ‫زر‬X
19-‫الطوارئ‬ ‫زر‬ ‫لمبة‬
20-‫لمبة‬‫(تضيء‬ ‫البقاء‬ ‫مدة‬‫امر‬ ‫الشغلة‬ ‫برنامج‬ ‫في‬ ‫كان‬ ‫اذا‬G4‫التبريد‬ ‫اوسائل‬ ‫عمودرالدوران‬ ‫تشغيل‬ ‫عند‬ ‫بقاء‬ ‫مدة‬ ‫محدد‬ ‫كنت‬ ‫اذا‬ ‫او‬)
21-‫التبريد‬ ‫سائل‬ ‫لمبة‬
22-‫النقط‬ ‫لمبة‬‫اتجاه‬ ‫في‬ ‫المرجعية‬ ‫ة‬Z)‫المحور‬ ‫هذا‬ ‫في‬ ‫مرجعية‬ ‫نقطة‬ ‫يوجد‬ ‫انه‬ ‫على‬ ‫لتدل‬ ‫خضراء‬ ‫(تكون‬
23-‫اتجاه‬ ‫في‬ ‫المرجعية‬ ‫النقطة‬ ‫لمبة‬X)‫المحور‬ ‫هذا‬ ‫في‬ ‫مرجعية‬ ‫نقطة‬ ‫يوجد‬ ‫انه‬ ‫على‬ ‫لتدل‬ ‫خضراء‬ ‫(تكون‬
24-‫لمبة‬‫اذا‬ ‫اما‬ ‫مطفئة‬ ‫تكون‬ ‫المتواصل‬ ‫التحريك‬ ‫وضع‬ ‫في‬ ‫كنت‬ ‫المفاتيح)،(اذا‬ ‫لوحة‬ ‫طريق‬ ‫(عن‬ ‫اليدوي‬ ‫التحريك‬ ‫وضع‬ ‫بنوع‬ ‫اشعار‬
) ‫المتزايد‬ ‫التحريد‬ ‫وضع‬ ‫في‬ ‫انك‬ ‫على‬ ‫فتدل‬ ‫خضراء‬ ‫اصبحت‬
25-‫لمبة‬‫اليدوي‬ ‫التحريك‬ ‫وضع‬ ‫ايقاف‬ ‫او‬ ‫بتشغيل‬ ‫اشعار‬
26-‫التغذية‬ ‫نافذة‬‫للماكي‬ ‫الفعلية‬ ‫التغذية‬ ‫قيمة‬ ‫بها‬ ‫(يظهر‬)‫نة‬
27-‫الدوران‬ ‫عمود‬ ‫سرعة‬ ‫ادخال‬ ‫نافذة‬
28-‫الفعلية‬ ‫الدوران‬ ‫عمود‬ ‫سرعة‬ ‫اظهار‬ ‫نافذة‬

8. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 7
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

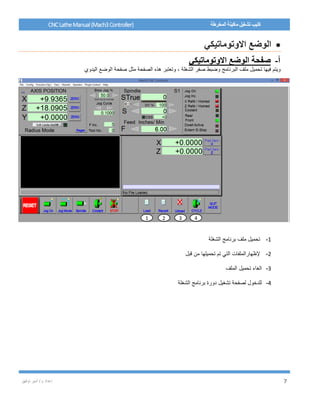

‫االوتوماتيكي‬ ‫الوضع‬
‫أ‬-‫االوتوماتيكي‬ ‫الوضع‬ ‫صفحة‬
‫الشغلة‬ ‫صفر‬ ‫وضبط‬ ‫البرنامج‬ ‫ملف‬ ‫تحميل‬ ‫فيها‬ ‫ويتم‬‫اليدوي‬ ‫الوضع‬ ‫صفحة‬ ‫مثل‬ ‫الصفحة‬ ‫هذه‬ ‫وتعتبر‬ ،
1-‫الشغلة‬ ‫برنامج‬ ‫ملف‬ ‫تحميل‬
2-‫قبل‬ ‫من‬ ‫تحميلها‬ ‫تم‬ ‫التي‬ ‫إلظهارالملفات‬
3-‫الملف‬ ‫تحميل‬ ‫الغاء‬
4-‫الشغلة‬ ‫برنامج‬ ‫دورة‬ ‫تشغيل‬ ‫لصفحة‬ ‫للدخول‬
1 2 3 4

9. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 8
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬
‫ب‬-‫الشغلة‬ ‫برنامج‬ ‫دورة‬ ‫تشغيل‬ ‫صفحة‬
‫المشغولة‬ ‫برنامج‬ ‫لتشغيل‬ ‫الصفحة‬ ‫هذه‬ ‫تستخدم‬
1-‫السابقة‬ ‫للصفحة‬ ‫للرجوع‬
2-‫الشغلة‬ ‫برنامج‬ ‫دورة‬ ‫تشغيل‬ ‫لبدء‬
3-‫التغذية‬ ‫إليقاف‬
4-‫ل‬( ‫بسطر‬ ‫سطر‬ ‫البرنامج‬ ‫تشغيل‬block by block “Single Block”)
5-‫العدة‬ ‫ضبط‬ ‫صفحة‬
6-‫ألوله‬ ‫البرنامج‬ ‫إرجاع‬
7-‫الشغلة‬ ‫برنامج‬ ‫ملف‬ ‫لتعديل‬
8-‫طريق‬ ‫عن‬ ‫منه‬ ‫البدأ‬ ‫المراد‬ ‫السطر‬ ‫(تختار‬ ‫معين‬ ‫سطر‬ ‫من‬ ‫الشغلة‬ ‫برنامج‬ ‫لتشغيل‬‫النافذة‬ ‫بتلك‬ ‫الخاص‬ ‫التمرير‬ ‫شريط‬‫ث‬‫م‬
)‫السطر‬ ‫هذا‬ ‫من‬ ‫ليبدأ‬ ‫الزر‬ ‫هذا‬ ‫على‬ ‫تضغط‬
9-‫مساره‬ ‫واظهار‬ ‫الشغلة‬ ‫برنامج‬ ‫ملف‬ ‫تحميل‬ ‫اشعار‬ ‫نافذة‬
10-‫الشغلة‬ ‫برنامج‬ ‫اوامر‬ ‫اظهار‬ ‫نافذة‬
11-‫االختياري‬ ‫التوقف‬ ‫تفعيل‬ ‫اشعار‬
12-‫االختياري‬ ‫التوقف‬ ‫تفعيل‬ ‫زر‬
9
10
76 854321
12
11

10. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 9
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

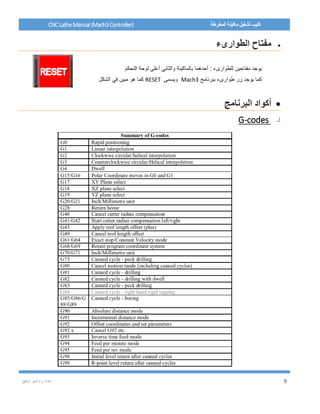

‫الطوارىء‬ ‫مفتاح‬
‫التحكم‬ ‫لوحة‬ ‫أعلى‬ ‫والثاني‬ ‫بالماكينة‬ ‫أحدهما‬ : ‫للطوارىء‬ ‫مفتاحين‬ ‫يوجد‬
‫ببرنامج‬ ‫طوارىء‬ ‫زر‬ ‫يوجد‬ ‫كما‬Mach3‫ويسمى‬RESET‫الشكل‬ ‫في‬ ‫مبين‬ ‫هو‬ ‫كما‬
‫البرنامج‬ ‫أكواد‬
‫أ‬-codes-G

11. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 10
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

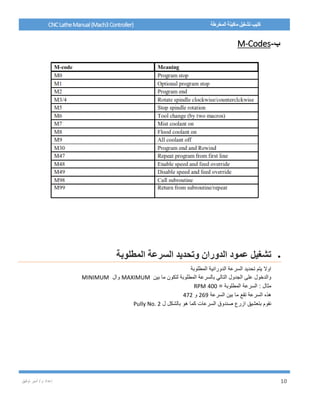

‫ب‬-Codes-M
‫عمود‬ ‫تشغيل‬‫الدوران‬‫المطلوبة‬ ‫السرعة‬ ‫وتحديد‬
‫المطلوبة‬ ‫الدورانية‬ ‫السرعة‬ ‫تحديد‬ ‫يتم‬ ‫اوال‬
‫بين‬ ‫ما‬ ‫لتكون‬ ‫المطلوبة‬ ‫بالسرعة‬ ‫التالي‬ ‫الجدول‬ ‫على‬ ‫والدخول‬MAXIMUM‫وال‬MINIMUM
= ‫المطلوبة‬ ‫السرعة‬ : ‫مثال‬400RPM
‫هذه‬‫السرعة‬ ‫بين‬ ‫ما‬ ‫تقع‬ ‫السرعة‬269‫و‬472
‫ل‬ ‫بالشكل‬ ‫هو‬ ‫كما‬ ‫السرعات‬ ‫صندوق‬ ‫ازرع‬ ‫بتعشيق‬ ‫نقوم‬Pully No. 2

12. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 11
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

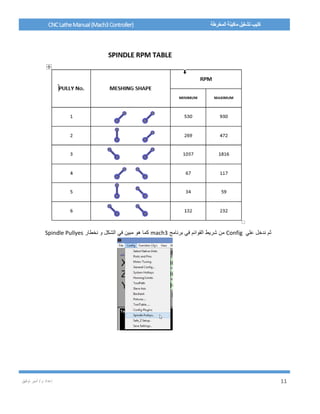

‫علي‬ ‫ندخل‬ ‫ثم‬Config‫برنامج‬ ‫في‬ ‫القوائم‬ ‫شريط‬ ‫من‬mach3‫نخطار‬ ‫و‬ ‫الشكل‬ ‫في‬ ‫مبين‬ ‫هو‬ ‫كما‬Spindle Pullyes

13. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 12
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

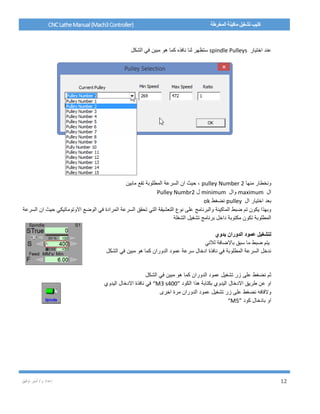

‫اختيار‬ ‫عند‬spindle Pulleys‫الشكل‬ ‫في‬ ‫مبين‬ ‫هو‬ ‫كما‬ ‫نافذه‬ ‫لنا‬ ‫ستظهر‬
‫منها‬ ‫ونخطار‬pulley Number 2‫مابين‬ ‫تقع‬ ‫المطلوبة‬ ‫السرعة‬ ‫ان‬ ‫حيث‬ ،
‫ال‬maximum‫وال‬minimum‫ل‬Pulley Numbr2
‫ال‬ ‫اختيار‬ ‫بعد‬pulley‫نضغط‬ok
‫المرادة‬ ‫السرعة‬ ‫تحقق‬ ‫التي‬ ‫التعشيقة‬ ‫نوع‬ ‫على‬ ‫والبرنامج‬ ‫الماكينة‬ ‫ضبط‬ ‫تم‬ ‫يكون‬ ‫وبهذا‬‫السر‬ ‫ان‬ ‫حيث‬ ‫االوتوماتيكي‬ ‫الوضع‬ ‫في‬‫عة‬
‫الشغلة‬ ‫تشغيل‬ ‫برنامج‬ ‫داخل‬ ‫مكتوبة‬ ‫تكون‬ ‫المطلوبة‬
‫يدوي‬ ‫الدوران‬ ‫عمود‬ ‫لتشغيل‬
‫لالتي‬ ‫باالضافة‬ ‫سبق‬ ‫ما‬ ‫ضبط‬ ‫يتم‬
‫الشكل‬ ‫في‬ ‫مبين‬ ‫هو‬ ‫كما‬ ‫الدوران‬ ‫عمود‬ ‫سرعة‬ ‫ادخال‬ ‫نافذة‬ ‫في‬ ‫المطلوبة‬ ‫السرعة‬ ‫ندخل‬
‫كما‬ ‫الدوران‬ ‫عمود‬ ‫تشغيل‬ ‫زر‬ ‫على‬ ‫نضغط‬ ‫ثم‬‫الشكل‬ ‫في‬ ‫مبين‬ ‫هو‬
‫الكود‬ ‫هذا‬ ‫بكتابة‬ ‫اليدوي‬ ‫االدخال‬ ‫طريق‬ ‫عن‬ ‫او‬“M3 s400”‫اليدوي‬ ‫االدخال‬ ‫نافذة‬ ‫في‬
‫اخرى‬ ‫مرة‬ ‫الدوران‬ ‫عمود‬ ‫تشغيل‬ ‫زر‬ ‫على‬ ‫نضغط‬ ‫والقافه‬
‫كود‬ ‫بادخال‬ ‫او‬“M5”

14. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 13
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

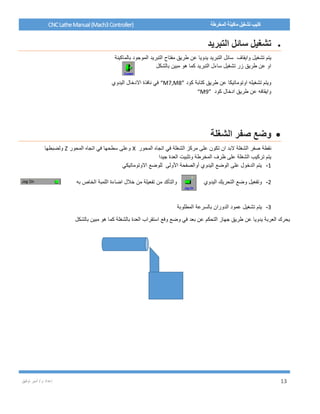

‫التبريد‬ ‫سائل‬ ‫تشغيل‬
‫تشغيل‬ ‫يتم‬‫وايقاف‬‫بالماكينة‬ ‫الموجود‬ ‫التبريد‬ ‫مفتاح‬ ‫طريق‬ ‫عن‬ ‫يدويا‬ ‫التبريد‬ ‫سائل‬
‫بالشكل‬ ‫مبين‬ ‫هو‬ ‫كما‬ ‫التبريد‬ ‫ساءل‬ ‫تشغيل‬ ‫زر‬ ‫طريق‬ ‫عن‬ ‫او‬
‫كود‬ ‫كتابة‬ ‫طريق‬ ‫عن‬ ‫اوتوماتيكا‬ ‫تشغيله‬ ‫ويتم‬“M7,M8”‫اليدوي‬ ‫االدخال‬ ‫نافذة‬ ‫في‬
‫كود‬ ‫ادخال‬ ‫طريق‬ ‫عن‬ ‫وايقافه‬“M9”
‫الشغلة‬ ‫صفر‬ ‫وضع‬
‫نقطة‬‫ان‬ ‫البد‬ ‫الشغلة‬ ‫صفر‬‫ت‬‫المحور‬ ‫اتجاه‬ ‫في‬ ‫الشغلة‬ ‫مركز‬ ‫على‬ ‫كون‬X‫المحور‬ ‫اتجاه‬ ‫في‬ ‫سطحها‬ ‫وعلى‬Z‫ولضبطها‬
‫جيدا‬ ‫العدة‬ ‫وتثبيت‬ ‫المخرطة‬ ‫ظرف‬ ‫على‬ ‫الشغلة‬ ‫تركيب‬ ‫يتم‬
1-‫االوتوماتيكي‬ ‫للوضع‬ ‫األولى‬ ‫أوالصفحة‬ ‫اليدوي‬ ‫الوضع‬ ‫على‬ ‫الدخول‬ ‫يتم‬
2-‫اليدوي‬ ‫التحريك‬ ‫وضع‬ ‫وتفعيل‬‫من‬ ‫والتأكد‬‫به‬ ‫الخاص‬ ‫اللمبة‬ ‫اضاءة‬ ‫خالل‬ ‫من‬ ‫تفعيلة‬
3-‫الدوران‬ ‫عمود‬ ‫تشغيل‬ ‫يتم‬‫المطلوبة‬ ‫بالسرعة‬
‫بالشكل‬ ‫مبين‬ ‫هو‬ ‫كما‬ ‫بالشغلة‬ ‫العدة‬ ‫استقراب‬ ‫وفع‬ ‫وضع‬ ‫في‬ ‫بعد‬ ‫عن‬ ‫التحكم‬ ‫جهاز‬ ‫طريق‬ ‫عن‬ ‫يدويا‬ ‫العربة‬ ‫يحرك‬

15. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 14
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

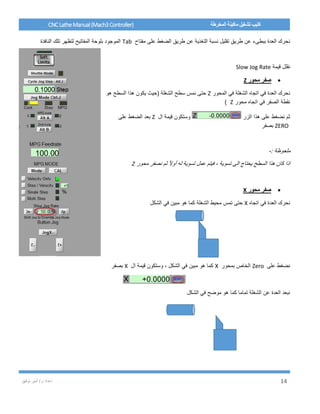

‫مفتاح‬ ‫على‬ ‫الضغط‬ ‫طريق‬ ‫عن‬ ‫التغذية‬ ‫نسبة‬ ‫تقليل‬ ‫طريق‬ ‫عن‬ ‫ببطىء‬ ‫العدة‬ ‫نحرك‬Tab‫النافذة‬ ‫تلك‬ ‫لتظهر‬ ‫المفاتيح‬ ‫بلوحة‬ ‫الموجود‬
‫نقلل‬‫قيمة‬Slow Jog Rate
‫محور‬ ‫صفر‬Z
‫المحور‬ ‫في‬ ‫الشغلة‬ ‫اتجاه‬ ‫في‬ ‫العدة‬ ‫نحرك‬Z‫هو‬ ‫السطح‬ ‫هذا‬ ‫يكون‬ ‫(حيث‬ ‫الشغلة‬ ‫سطح‬ ‫نمس‬ ‫حتى‬
‫محور‬ ‫اتجاه‬ ‫في‬ ‫الصفر‬ ‫نقطة‬Z)
‫الزر‬ ‫هذا‬ ‫على‬ ‫نضغط‬ ‫ثم‬‫ال‬ ‫قيمة‬ ‫وستكون‬Z‫على‬ ‫الضغط‬ ‫بعد‬
ZERO‫بصفر‬
: ‫ملحوظة‬-
‫محور‬ ‫نصفر‬ ‫ثم‬ ً‫ال‬‫أو‬ ‫له‬ ‫تسوية‬ ‫عمل‬ ‫فيتم‬ ، ‫تسوية‬ ‫الى‬ ‫يحتاج‬ ‫السطح‬ ‫هذا‬ ‫كان‬ ‫اذا‬Z
‫محور‬ ‫صفر‬X
‫اتجاه‬ ‫في‬ ‫العدة‬ ‫نحرك‬X‫الشغلة‬ ‫محيط‬ ‫تمس‬ ‫حتى‬‫الشكل‬ ‫في‬ ‫مبين‬ ‫هو‬ ‫كما‬
‫نضغ‬‫على‬ ‫ط‬Zero‫بمحور‬ ‫الخاص‬X‫ال‬ ‫قيمة‬ ‫وستكون‬ ، ‫الشكل‬ ‫في‬ ‫مبين‬ ‫هو‬ ‫كما‬X‫بصفر‬
‫الشكل‬ ‫في‬ ‫موضح‬ ‫هو‬ ‫كما‬ ‫تماما‬ ‫الشغلة‬ ‫عن‬ ‫العدة‬ ‫نبعد‬

16. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 15
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

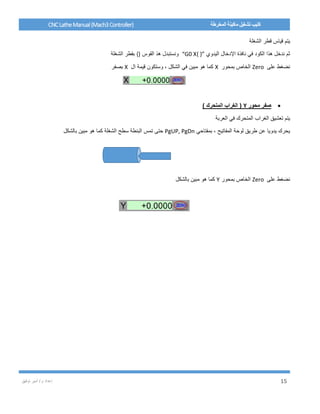

‫الشغلة‬ ‫قطر‬ ‫قياس‬ ‫يتم‬
‫اليدوي‬ ‫اإلدخال‬ ‫نافذة‬ ‫في‬ ‫الكود‬ ‫هذا‬ ‫ندخل‬ ‫ثم‬“G0 X{ }”‫القوس‬ ‫هذ‬ ‫ونستبدل‬{}‫الشغلة‬ ‫بقطر‬
‫على‬ ‫نضغط‬Zero‫بمحور‬ ‫الخاص‬X‫ال‬ ‫قيمة‬ ‫وستكون‬ ، ‫الشكل‬ ‫في‬ ‫مبين‬ ‫هو‬ ‫كما‬X‫بصفر‬
‫محور‬ ‫صفر‬Y) ‫المتحرك‬ ‫الغراب‬ (
‫العربة‬ ‫في‬ ‫المتحرك‬ ‫الغراب‬ ‫تعشيق‬ ‫يتم‬
‫بمفتاحي‬ ، ‫المفاتيح‬ ‫لوحة‬ ‫طريق‬ ‫عن‬ ‫يدويا‬ ‫يحرك‬PgUP, PgDn‫الشغلة‬ ‫سطح‬ ‫البنطة‬ ‫تمس‬ ‫حتى‬‫بالشكل‬ ‫مبين‬ ‫هو‬ ‫كما‬
‫على‬ ‫نضغط‬Zero‫بمحور‬ ‫الخاص‬Y‫بالشكل‬ ‫مبين‬ ‫هو‬ ‫كما‬

17. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 16
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

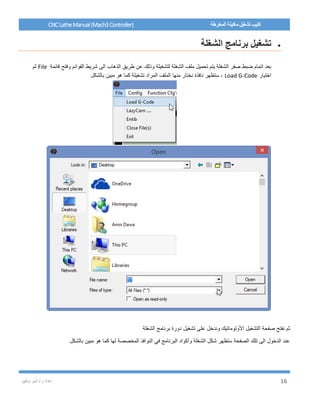

‫الشغلة‬ ‫برنامج‬ ‫تشغيل‬
‫الذهاب‬ ‫طريق‬ ‫عن‬ ‫وذلك‬ ‫لتشغيلة‬ ‫الشغلة‬ ‫ملف‬ ‫تحميل‬ ‫يتم‬ ‫الشغلة‬ ‫صفر‬ ‫ضبط‬ ‫اتمام‬ ‫بعد‬‫قائمة‬ ‫وفتح‬ ‫القوائم‬ ‫شريط‬ ‫الى‬File‫ثم‬
‫اختيار‬Load G-Code‫بالشكل‬ ‫مبين‬ ‫هو‬ ‫كما‬ ‫تشغيلة‬ ‫المراد‬ ‫الملف‬ ‫منها‬ ‫نختار‬ ‫نافذة‬ ‫ستظهر‬ ،
‫الشغلة‬ ‫برنامج‬ ‫دورة‬ ‫تشغيل‬ ‫على‬ ‫وندخل‬ ‫األوتوماتيك‬ ‫التشغيل‬ ‫صفحة‬ ‫نفتح‬ ‫ثم‬
‫بالشكل‬ ‫مبين‬ ‫هو‬ ‫كما‬ ‫لها‬ ‫المخصصة‬ ‫النوافذ‬ ‫في‬ ‫البرنامج‬ ‫وأكواد‬ ‫الشغلة‬ ‫شكل‬ ‫ستظهر‬ ‫الصفحة‬ ‫تلك‬ ‫الى‬ ‫الدخول‬ ‫عند‬

18. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 17
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

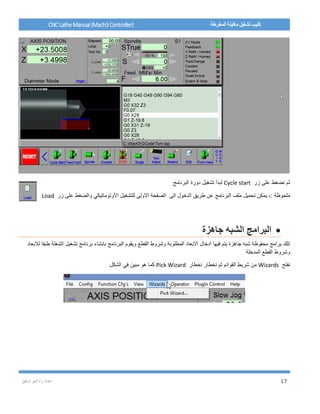

‫زر‬ ‫على‬ ‫نضغط‬ ‫ثم‬Cycle start‫البرنامج‬ ‫دورة‬ ‫تشغيل‬ ‫لبدأ‬
: ‫ملحوظة‬-‫البر‬ ‫ملف‬ ‫تحميل‬ ‫يمكن‬‫طريق‬ ‫عن‬ ‫نامج‬‫الى‬ ‫الدخول‬‫للتشغيل‬ ‫االولى‬ ‫الصفحة‬‫زر‬ ‫على‬ ‫والضغط‬ ‫األوتوماتيكي‬Load
‫ال‬‫برامج‬‫جاهزة‬ ‫الشبه‬
‫لالبعاد‬ ‫طبقا‬ ‫الشغلة‬ ‫تشغيل‬ ‫برنامج‬ ‫بانشاء‬ ‫البرنامج‬ ‫ويقوم‬ ‫القطع‬ ‫وشروط‬ ‫المطلوبة‬ ‫االبعاد‬ ‫ادخال‬ ‫فيها‬ ‫يتم‬ ‫جاهزة‬ ‫شبه‬ ‫محفوظة‬ ‫برامج‬ ‫تلك‬
‫المدخلة‬ ‫القطع‬ ‫وشروط‬
‫نفتح‬Wizards‫نخطار‬ ‫نخطار‬ ‫ثم‬ ‫القوائم‬ ‫شريط‬ ‫من‬Pick Wizard‫الشكل‬ ‫في‬ ‫مبين‬ ‫هو‬ ‫كما‬

19. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 18
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

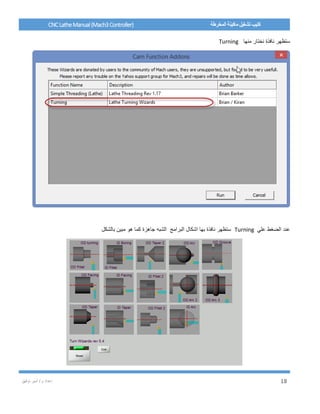

‫منها‬ ‫نختار‬ ‫نافذة‬ ‫ستظهر‬Turning
‫علي‬ ‫الضغط‬ ‫عند‬Turning‫بالشكل‬ ‫مبين‬ ‫هو‬ ‫كما‬ ‫جاهزة‬ ‫الشبه‬ ‫البرامج‬ ‫اشكال‬ ‫بها‬ ‫نافذة‬ ‫ستظهر‬

20. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 19
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

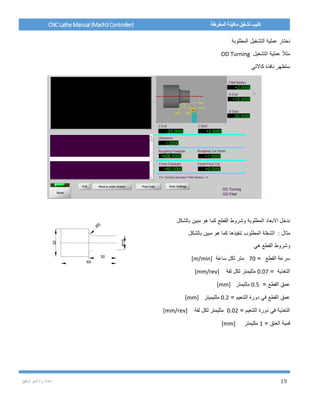

‫المطلوبة‬ ‫التشغيل‬ ‫عملية‬ ‫نختار‬
‫التشغيل‬ ‫عملية‬ ً‫ال‬‫مث‬OD Turning
‫كاالتي‬ ‫نافذة‬ ‫ستظهر‬
‫بالشكل‬ ‫مبين‬ ‫هو‬ ‫كما‬ ‫القطع‬ ‫وشروط‬ ‫المطلوبة‬ ‫االبعاد‬ ‫ندخل‬
: ‫مثال‬‫بالشكل‬ ‫مبين‬ ‫هو‬ ‫كما‬ ‫تنفيذها‬ ‫المطلوب‬ ‫الشغلة‬
‫هي‬ ‫القطع‬ ‫وشروط‬
‫القطع‬ ‫سرعة‬=70‫ساعة‬ ‫لكل‬ ‫متر‬[m/min]
= ‫التغذية‬0.07‫لفة‬ ‫لكل‬ ‫ملليمتر‬[mm/rev]
= ‫القطع‬ ‫عمق‬0.5‫ملليمتر‬[mm]
= ‫التنعيم‬ ‫دورة‬ ‫في‬ ‫القطع‬ ‫عمق‬0.2‫ملليميتر‬[mm]
= ‫التنعيم‬ ‫دورة‬ ‫في‬ ‫التغذية‬0.02‫ملليمتر‬‫لفة‬ ‫لكل‬[mm/rev]
= ‫العتق‬ ‫قمية‬1‫ملليمتر‬[mm]

21. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 20
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

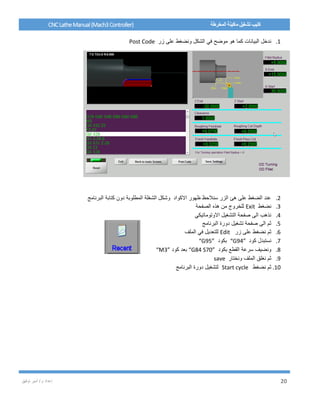

1.‫زر‬ ‫على‬ ‫ونضغط‬ ‫الشكل‬ ‫في‬ ‫موضح‬ ‫هو‬ ‫كما‬ ‫البيانات‬ ‫ندخل‬Post Code
2.‫البرنامج‬ ‫كتابة‬ ‫دون‬ ‫المطلوبة‬ ‫الشغلة‬ ‫وشكل‬ ‫االكواد‬ ‫ظهور‬ ‫سنالحظ‬ ‫الزر‬ ‫هئ‬ ‫على‬ ‫الضغط‬ ‫عند‬
3.‫نضغط‬Exit‫الصفحة‬ ‫هذه‬ ‫من‬ ‫للخروج‬
4.‫االوتوماتيكي‬ ‫التشغيل‬ ‫صفحة‬ ‫الى‬ ‫نذهب‬
5.‫البرنامج‬ ‫دورة‬ ‫تشغيل‬ ‫صفحة‬ ‫الى‬ ‫ثم‬
6.‫زر‬ ‫على‬ ‫نضغط‬ ‫ثم‬Edit‫الملف‬ ‫في‬ ‫للتعديل‬
7.‫كود‬ ‫نستبدل‬“G94”‫بكود‬“G95”
8.‫بكود‬ ‫القطع‬ ‫سرعة‬ ‫ونضيف‬“G84 S70”‫كود‬ ‫بعد‬“M3”
9.‫ونختار‬ ‫الملف‬ ‫نغلق‬ ‫ثم‬save
10.‫نضغط‬ ‫ثم‬Start cycle‫البرنامج‬ ‫دورة‬ ‫لتشغيل‬

22. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 21
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬
‫وإصالحها‬ ‫األخطاء‬ ‫استكشاف‬
1.‫زر‬ ‫على‬ ‫بالضغط‬ ‫تنطفيء‬ ‫وال‬ ‫تومض‬ ‫الطورىء‬ ‫اشعار‬ ‫لمبة‬Reset
‫بالماكينة‬ ‫الموجود‬ ‫الطوارىء‬ ‫زر‬ ‫رفع‬ ‫من‬ ‫تأكد‬‫التحكم‬ ‫لوحة‬ ‫أعلى‬ ‫والموجود‬
) ‫الماكينة‬ ‫ابعاد‬ ‫محددات‬ ‫(مفاتيح‬ ‫االمان‬ ‫مفاتيح‬ ‫ان‬ ‫من‬ ‫تأكد‬ ‫المشكلة‬ ‫تحل‬ ‫لم‬ ‫اذا‬“Limit Switches”‫مغلقة‬ ‫غير‬
‫محور‬ ‫مفتاح‬ ‫(مثال‬ ‫المفتاح‬ ‫هذا‬ ‫محور‬ ‫على‬ ‫تعرف‬ ‫مغلق‬ ‫مفتاح‬ ‫يوجد‬ ‫كان‬ ‫اذا‬X)
‫بال‬ ‫الموجود‬ ‫القوائم‬ ‫شريط‬ ‫الي‬ ‫نذهب‬Mach3‫قائمة‬ ‫ونفتح‬Config.‫منها‬ ‫ونختار‬Ports and Pins‫بالشكل‬ ‫مبين‬ ‫هو‬ ‫كما‬

23. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 22
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

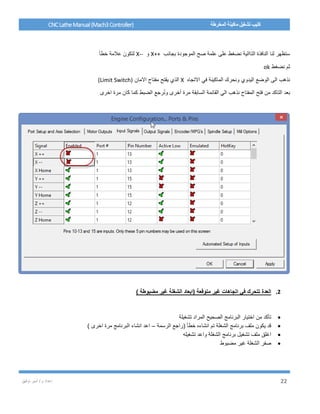

‫بجانب‬ ‫الموجودة‬ ‫صح‬ ‫علمة‬ ‫على‬ ‫نضغط‬ ‫التاالية‬ ‫النافذة‬ ‫لنا‬ ‫ستظهر‬X++‫و‬X--‫خطأ‬ ‫عالمة‬ ‫لتكون‬
‫نضغط‬ ‫ثم‬ok
‫االتجاه‬ ‫في‬ ‫الماكينة‬ ‫ونحرك‬ ‫اليدوي‬ ‫الوضع‬ ‫الى‬ ‫نذهب‬X‫االمان‬ ‫مفتاح‬ ‫يقتح‬ ‫الذي‬(Limit Switch)
‫اخرى‬ ‫مرة‬ ‫كان‬ ‫كما‬ ‫الضبط‬ ‫رجع‬ُ‫ن‬‫و‬ ‫أخرى‬ ‫مرة‬ ‫السابقة‬ ‫القائمة‬ ‫الي‬ ‫نذهب‬ ‫المفتاح‬ ‫فتح‬ ‫من‬ ‫التاكد‬ ‫بعد‬
2.) ‫مضبوطة‬ ‫غير‬ ‫الشغلة‬ ‫(ابعاد‬ ‫متوقعة‬ ‫غير‬ ‫اتجاهات‬ ‫في‬ ‫تتحرك‬ ‫العدة‬
‫تشغيلة‬ ‫المراد‬ ‫الصحيح‬ ‫البرنامج‬ ‫اختيار‬ ‫من‬ ‫تأكد‬
‫الرسمة‬ ‫(راجع‬ ‫خطأ‬ ‫انشاءه‬ ‫تم‬ ‫الشغلة‬ ‫برنامج‬ ‫ملف‬ ‫يكون‬ ‫قد‬–) ‫اخرى‬ ‫مرة‬ ‫البرنامج‬ ‫انشاء‬ ‫اعد‬
‫تشغيله‬ ‫واعد‬ ‫الشغلة‬ ‫برنامج‬ ‫تشغيل‬ ‫ملف‬ ‫اغلق‬
‫مضبوط‬ ‫غير‬ ‫الشغلة‬ ‫صفر‬

24. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 23
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

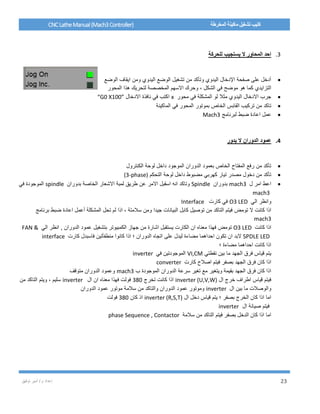

3.‫للحركة‬ ‫يستجيب‬ ‫ال‬ ‫المحاور‬ ‫احد‬
‫الوضع‬ ‫ايقاف‬ ‫ومن‬ ‫اليدوي‬ ‫الوضع‬ ‫تشغيل‬ ‫من‬ ‫وتأكد‬ ‫اليدوي‬ ‫اإلدخال‬ ‫صفحة‬ ‫على‬ ‫أدخل‬
‫الشكل‬ ‫في‬ ‫موضح‬ ‫هو‬ ‫كما‬ ‫التزايدي‬،‫المحور‬ ‫هذا‬ ‫لتحريك‬ ‫المخصصة‬ ‫االسهم‬ ‫وحرك‬
‫محور‬ ‫في‬ ‫المشكلة‬ ‫لو‬ ‫مثال‬ ‫اليدوي‬ ‫االدخال‬ ‫جرب‬x‫االدخال‬ ‫نافذة‬ ‫في‬ ‫اكتب‬“G0 X100”
‫بموتور‬ ‫الخاص‬ ‫القابس‬ ‫تركيب‬ ‫من‬ ‫تاكد‬‫الماكينة‬ ‫في‬ ‫المحور‬
‫لبرنامج‬ ‫ضبط‬ ‫اعادة‬ ‫عمل‬Mach3
4.‫يدور‬ ‫ال‬ ‫الدوران‬ ‫عمود‬
‫الكنترول‬ ‫لوحة‬ ‫داخل‬ ‫الموجود‬ ‫الدوران‬ ‫بعمود‬ ‫الخاص‬ ‫المفتاح‬ ‫رفع‬ ‫من‬ ‫تأكد‬
‫التحكم‬ ‫لوحة‬ ‫داخل‬ ‫مضبوط‬ ‫كهربي‬ ‫تيار‬ ‫مصدر‬ ‫دخول‬ ‫من‬ ‫تأكد‬(3-phase)
‫ل‬ ‫امر‬ ‫اعط‬mach3‫بدوران‬Spindle‫االمر‬ ‫اسقبل‬ ‫انه‬ ‫وتاكد‬‫بدوران‬ ‫الخاصة‬ ‫االشعار‬ ‫لمبة‬ ‫طريق‬ ‫عن‬spindle‫في‬ ‫الموجودة‬
mach3
‫و‬‫الي‬ ‫انظر‬O3 LED‫كارت‬ ‫في‬Interface
‫تومض‬ ‫ال‬ ‫كانت‬ ‫اذا‬‫برنامج‬ ‫ضبط‬ ‫اعادة‬ ‫أعمل‬ ‫المشكلة‬ ‫تحل‬ ‫لم‬ ‫اذا‬ ، ‫سالمتة‬ ‫ومن‬ ‫جيدا‬ ‫البيانات‬ ‫كابل‬ ‫توصيل‬ ‫من‬ ‫التاكد‬ ‫فيتم‬
mach3
‫كانت‬ ‫اذا‬O3 LED‫تومض‬‫الي‬ ‫انظر‬ , ‫الدوران‬ ‫عمود‬ ‫بتشغيل‬ ‫الكمبيوتر‬ ‫جهاز‬ ‫من‬ ‫اشارة‬ ‫يستقبل‬ ‫الكارت‬ ‫ان‬ ‫معناه‬ ‫فهذا‬FAN &
SPDLE LED‫مضا‬ ‫احداهما‬ ‫تكون‬ ‫ان‬ ‫البد‬‫كارت‬ ‫فاسبدل‬ ‫منطفأتين‬ ‫كانوا‬ ‫اذا‬ ‫؛‬ ‫الدوران‬ ‫اتجاه‬ ‫على‬ ‫ليدل‬ ‫ءة‬interface
‫؛‬ ‫مضاءة‬ ‫احداهما‬ ‫كانت‬ ‫اذا‬
‫نقطتي‬ ‫بين‬ ‫ما‬ ‫الجهد‬ ‫فرق‬ ‫قياس‬ ‫يتم‬VI,CM‫في‬ ‫الموجودتين‬inverter
‫كارت‬ ‫اصالح‬ ‫فيتم‬ ‫بصفر‬ ‫الجهد‬ ‫فرق‬ ‫كان‬ ‫اذا‬converter
‫ب‬ ‫الموجودة‬ ‫الدوران‬ ‫سرعة‬ ‫تغير‬ ‫مع‬ ‫ويتغير‬ ‫بقيمة‬ ‫الجهد‬ ‫فرق‬ ‫كان‬ ‫اذا‬mach3‫متوقف‬ ‫الدوران‬ ‫وعمود‬
‫ال‬ ‫خرج‬ ‫اطراف‬ ‫قياس‬ ‫فيتم‬inverter (U,V,W)‫تخرج‬ ‫كانت‬ ‫اذا‬380‫ال‬ ‫ان‬ ‫معناه‬ ‫فهذا‬ ‫فولت‬inverter‫سليم‬‫من‬ ‫التاكد‬ ‫ويتم‬ ،
‫ال‬ ‫بين‬ ‫ما‬ ‫والوصالت‬inverter‫الدوران‬ ‫عمود‬ ‫موتور‬ ‫سالمة‬ ‫من‬ ‫والتاكد‬ ‫الدوران‬ ‫عمود‬ ‫وموتور‬
‫ال‬ ‫دخل‬ ‫قياس‬ ‫يتم‬ ‫؛‬ ‫بصفر‬ ‫الخرج‬ ‫كان‬ ‫اذا‬ ‫اما‬inverter (R,S,T)‫كان‬ ‫اذ‬380‫فولت‬
‫ال‬ ‫صيانة‬ ‫فيتم‬inverter
‫سالمة‬ ‫من‬ ‫التاكد‬ ‫فيتم‬ ‫بصفر‬ ‫الدخل‬ ‫كان‬ ‫اذا‬ ‫اما‬phase Sequence , Contactor

25. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 24
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

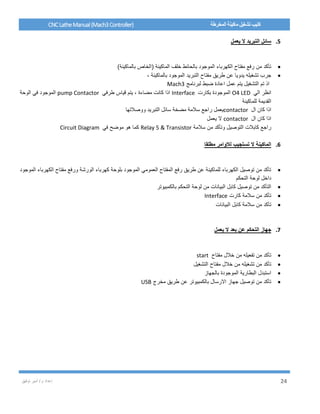

5.‫يعمل‬ ‫ال‬ ‫التبريد‬ ‫سائل‬
)‫بالماكينة‬ ‫(الخاص‬ ‫الماكينة‬ ‫خلف‬ ‫بالحائط‬ ‫الموجود‬ ‫الكهرباء‬ ‫مفتاح‬ ‫رفع‬ ‫من‬ ‫تأكد‬
، ‫بالماكينة‬ ‫الموجود‬ ‫التبريد‬ ‫مفتاح‬ ‫طريق‬ ‫عن‬ ‫يدويا‬ ‫تشغيله‬ ‫جرب‬
‫لبرنامج‬ ‫ضبط‬ ‫اعادة‬ ‫عمل‬ ‫يتم‬ ‫التشغيل‬ ‫تم‬ ‫اذ‬Mach3
‫الي‬ ‫انظر‬O4 LED‫بكارت‬ ‫الموجودة‬Interface، ‫مضاءة‬ ‫كانت‬ ‫اذا‬‫طرفي‬ ‫قياس‬ ‫يتم‬pump Contactor‫الوحة‬ ‫في‬ ‫الموجود‬
‫للماكينة‬ ‫القديمة‬
‫ال‬ ‫كان‬ ‫اذا‬contactor‫ووصالتها‬ ‫التبريد‬ ‫سائل‬ ‫مضخة‬ ‫سالمة‬ ‫راجع‬ ‫يعمل‬
‫ال‬ ‫كان‬ ‫اذا‬contactor‫يعمل‬ ‫ال‬
‫سالمة‬ ‫من‬ ‫وتأكد‬ ‫التوصيل‬ ‫كابالت‬ ‫راجع‬Relay 5 & Transistor‫في‬ ‫موضح‬ ‫هو‬ ‫كما‬Circuit Diagram
6.‫مطلقا‬ ‫لالوامر‬ ‫تستجيب‬ ‫ال‬ ‫الماكينة‬
‫الموجود‬ ‫الكهرباء‬ ‫مفتاح‬ ‫ورفع‬ ‫الورشة‬ ‫كهرباء‬ ‫بلوحة‬ ‫الموجود‬ ‫العمومي‬ ‫المفتاح‬ ‫رفع‬ ‫طريق‬ ‫عن‬ ‫للماكينة‬ ‫الكهرباء‬ ‫توصيل‬ ‫من‬ ‫تأكد‬
‫التحكم‬ ‫لوحة‬ ‫داخل‬
‫بالكمبيوتر‬ ‫التحكم‬ ‫لوحة‬ ‫من‬ ‫البيانات‬ ‫كابل‬ ‫توصيل‬ ‫من‬ ‫التأكد‬
‫كارت‬ ‫سالمة‬ ‫من‬ ‫تأكد‬Interface
‫البيانات‬ ‫كابل‬ ‫سالمة‬ ‫من‬ ‫تأكد‬
7.‫يعمل‬ ‫ال‬ ‫بعد‬ ‫عن‬ ‫التحكم‬ ‫جهاز‬
‫مفتاح‬ ‫خالل‬ ‫من‬ ‫تفعيله‬ ‫من‬ ‫تأكد‬start
‫التشغيل‬ ‫مفتاح‬ ‫خالل‬ ‫من‬ ‫تشغيله‬ ‫من‬ ‫تأكد‬
‫بالجهاز‬ ‫الموجودة‬ ‫البطارية‬ ‫استبدل‬
‫مخرج‬ ‫طريق‬ ‫عن‬ ‫بالكمبيوتر‬ ‫االرسال‬ ‫جهاز‬ ‫توصيل‬ ‫من‬ ‫تأكد‬USB

26. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 25
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

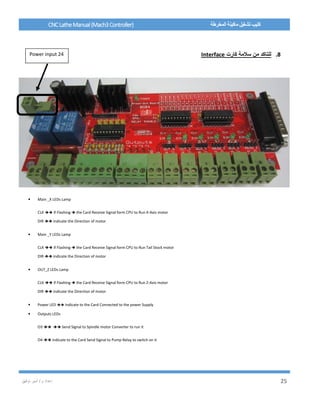

8.‫من‬ ‫للتاكد‬‫كارت‬ ‫سالمة‬Interface
 Main _X LEDs Lamp
CLK  if Flashing  the Card Receive Signal form CPU to Run X-Axis motor
DIR  indicate the Direction of motor
 Main _Y LEDs Lamp
CLK  if Flashing  the Card Receive Signal form CPU to Run Tail Stock motor
DIR  indicate the Direction of motor
 OUT_Z LEDs Lamp
CLK  if Flashing  the Card Receive Signal form CPU to Run Z-Axis motor
DIR  indicate the Direction of motor
 Power LED  Indicate to the Card Connected to the power Supply
 Outputs LEDs
O3   Send Signal to Spindle motor Converter to run it
O4  indicate to the Card Send Signal to Pump Relay to switch on it
Power input 24
v

27. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 26
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

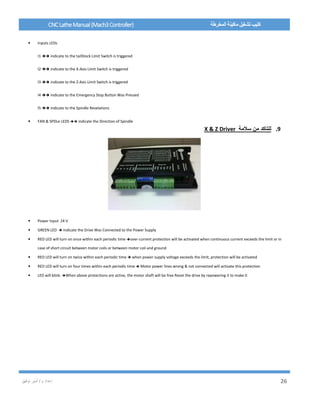

 Inputs LEDs
I1  indicate to the tailStock Limit Switch is triggered
I2  indicate to the X-Axis Limit Switch is triggered
I3  indicate to the Z-Axis Limit Switch is triggered
I4  indicate to the Emergency Stop Button Was Pressed
I5  indicate to the Spindle Revelations
 FAN & SPDLe LEDS  indicate the Direction of Spindle
9.‫سالمة‬ ‫من‬ ‫للتاكد‬X & Z Driver
 Power Input 24 V
 GREEN LED  indicate the Drive Was Connected to the Power Supply
 RED LED will turn on once within each periodic time over-current protection will be activated when continuous current exceeds the limit or in
case of short circuit between motor coils or between motor coil and ground
 RED LED will turn on twice within each periodic time  when power supply voltage exceeds the limit, protection will be activated
 RED LED will turn on four times within each periodic time  Motor power lines wrong & not connected will activate this protection
 LED will blink. When above protections are active, the motor shaft will be free Reset the drive by repowering it to make it

28. / ‫م‬ ‫إعداد‬‫توفيق‬ ‫أمير‬ 27
CNCLatheManual(Mach3Controller) ‫المخرطة‬ ‫ماكينة‬ ‫تشغيل‬ ‫كتيب‬

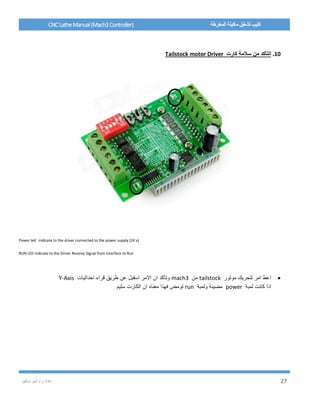

10.‫كارت‬ ‫سالمة‬ ‫من‬ ‫التأكد‬Tailstock motor Driver
Power led indicate to the driver connected to the power supply (24 v)
RUN LED indicate to the Driver Receive Signal from Interface to Run
‫موتور‬ ‫لتحريك‬ ‫امر‬ ‫اعط‬tailstock‫من‬mach3‫عن‬ ‫اسقبل‬ ‫االمر‬ ‫ان‬ ‫وتأكد‬‫احداثيات‬ ‫قراء‬ ‫طريق‬Y-Axis
‫لمبة‬ ‫كانت‬ ‫اذا‬power‫ولمبة‬ ‫مضيئة‬run‫سليم‬ ‫الكارت‬ ‫ان‬ ‫معناه‬ ‫فهذا‬ ‫تومض‬
