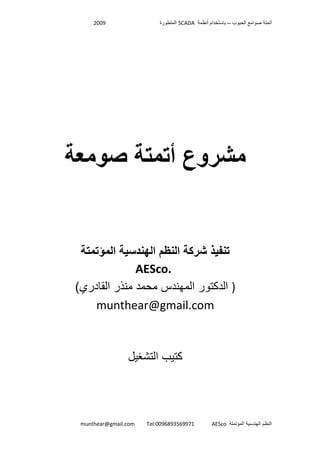

مشروع أتمتة صوامع الحبوب
- 2. الحبوب صوامع أتمتة–باستخدامأنظمةSCADAالمتطورة9002
المؤتمتة الهندسية النظمmunthear@gmail.com Tel:0096893569971 AESco
:مقدمة
: متالزمين جزأين من المشروع يتألف
األولميكانيكي:
وإلى يهدفالبوا وإغالق لفتح اليدوي التحكم تحويلالدخل وبوابات التحويلية بات
للخاليا والخرجتركيب طريق عن آلي تحكم إلى اليدوي التحكم منهواء ضاغط
للصوامع العامة الشركة قامت وقد بالهواء تعمل وإغالق فتح صمامات هواء وشبكة
الجزء هذا بتركيب
كهربائي الثاني:
ذكية كهربائية تحكم شبكة تركيب إلى ويهدفموزعةمرتبطةمركزي حاسب مع
ا محل ليحل التحكم غرفة في يتوضعالقديمة البانورامية للوحةيقومبجميع بالتحكم
الصومعة مكوناتالراهنة حالتها ومراقبةوإظهارصوتية إنذارات وتشغيل خطأ رسائل
إشرافي تحكم برنامج خالل من ومرئية(SCADA)واجهة لهرسوميةلجميع ترمز
الصومعة مكونات
برنام:التشغيل ج
:هما منفصلين أساسيين جزأين من التشغيل برنامج يتألف
-اليدوي البرنامج:
بوابة أو خرج أو دخل بوابة أي إغالق أو وفتح محرك أي تشغيل خالله من يمكن
طلب عل بناء يتم التشغيل أن أي بالتشغيل خاصة شروط مراعاة دون تحويلية
ا يستطيع بحيث مسؤوليته وعلى المستخدمالهواء قفل محرك تشغيل لمستثمر(AIR
LOCK)أو العلوية البوابات جميع فتح يستطيع أو مثال السيكلون محرك تشغيل دون
في السفليةمثال بعضها مع واحد بلوك
اختبار هو اليدوي البرنامج من الهدفالصيانة بهدف حدة على كال الصومعة مكونات
التشغيل وليس
-:اآللي البرنامج
ا هذا فيالتشغيل يكون بل عشوائي بشكل بوابة فتح أو محرك تشغيل يمكن ال لبرنامج
واحدة دفعة كاملة ولعملية آلي بشكل
ال هذاصالحية مستويي له برنامجللمستمرينالنظام ومدير النظام مشغل هما
وفيه األدنى المستوى هو النظام مشغلمن عملياته بجميع آلي بشكل النظام تشغيل يمكن
ترحيلوالصيانة اليدوي برنامج الى االنتقال يمكن ال ولكن وتعقيم وتهوية
يمكن كما اليدوي العمل تشغيل فيه يمكن األعلى المستوى هو النظام مدير مستوى
) الحبوب (خلط واحدة عملية دخل على خليتين تشغيل
يعمل الحاسب تشغيل عندهذاالبرنامجآلي بشكلوبصالحياتالمشغل
وتظهرالوللبرنامج الرئيسية اجهة:التالية الصورة في كما
- 4. الحبوب صوامع أتمتة–باستخدامأنظمةSCADAالمتطورة9002
المؤتمتة الهندسية النظمmunthear@gmail.com Tel:0096893569971 AESco
:هي التشغيل خيارات من مجموعة لدينا الواجهة هذه خالل من
1-الزر وضغط الفأرة باستخدام األولى طريقتان وله المستثمر صالحية مستوى تغيير
مشغل ( كلمة عند السفلى اليسارية الزاوية على اليساري)نكتب صغيرة نافذة فتظهر
موافق زر ونضغط الصحيحة السر كلمة ونكتب ) مدير ( فيها
المفتاحين نضغط حيث المفاتيح لوحة باستخدام والثانيةCtrl + Lالنافذة نفس فتظهر معا
نضغط ثم المناسبة السر كلمة مع )مدير أو (مشغل الصالحية مستى فنكتب السابقة
مفتاحEnter
9-بي التحويلخالل من مدير الصالحية مستوى كان إذا اليدوي والبرنامج اآللي البرنامج ن
العمل أثناء التبدل يمكن ال أنه مالحظة مع السفلى اليمينية الزاوية في الموجودة الكباسة
الفعالة اآللية العمليات جميع يوقف سوف يدوي إلى آلي من التبديل ألن
3-ترحيل من اآللية العمليات جميع تشغيلونقل وغربلة وإخراج وإدخال وتعقيم وتهوية
المطحنة إلى
3-1-:والتهوية والتعقيم الترحيل عمليات
:التالي التسلسل وفق العمليات هذه تتم
1-الحلزونات تشغيل418418الرئيسية والسيكلوناتالرئيسية الواجهة من
مباشرة
9-ا نافذة على الضغط خالل من تشغيله المراد الرافع اختيارالخاصة لتيار
الرافع بهذا
3-المناسب العملية مصدر عن تسأل رسالة تظهرةالرافع لهذاناقل أو جورة (
اختيار كباسة ناقل كل على تظهر كما ) سفلي
8-المناسب الناقل اختيار عندتظهراختياره تم الذي الناقل رقم إلى تشير تأكيد رسالة
وفيهاا الناقل لتعديل إلغاء األول خيارانلمختارواالناقل اختيار لتأكيد موافق لثاني
- 5. الحبوب صوامع أتمتة–باستخدامأنظمةSCADAالمتطورة9002
المؤتمتة الهندسية النظمmunthear@gmail.com Tel:0096893569971 AESco
8-رسالة تختفي موافق ضغط عندالتأكيداألساسية الرسالة على الدخل خلية رقم ويظهر
6-لالنتقال التالي كباسة على نضغطإلىللعملية الوجهة الخلية اختيار وهي التالية المرحلة
العملية لهذه كوجهة المتاحة الخاليا على تظهر حيثالناقل لون من لونها كباسات
الخيار لتأكيد تأكيد رسالة تظهر الكباسات هذه من أي ضغط وعند ,الخلية مع المربوط
تعديله أو
- 6. الحبوب صوامع أتمتة–باستخدامأنظمةSCADAالمتطورة9002
المؤتمتة الهندسية النظمmunthear@gmail.com Tel:0096893569971 AESco
7-كباسة على فنضغط األساسية الرسالة على رقمها يظهر الوجهة الخلية خيار تأكيد عند
لالنتقال التاليإلىال مكونات فحص يتم وفيها التالية المرحلةعمليةمسار :وهي المختارة
,المصدر والخلية الرافع بين الدخلالسيكلونات ,الوجهة والخلية الرافع بين الخرج مسار
, )(الرئيسية والنواقل الروافع لعمل المطلوبةفإذانعم كباسة تظهر جاهزة جميعها كانت
بين الزمنية والفواصل الصحيح التسلسل وفق للعملية البدء أمر تعطي التيالنواقل
4-كباسة رافع كل علىإيقافإليقافالتسلسل وفق الرافع هذا بها يقوم التي العملية
الزمنية الفواصل مراعاة مع الصحيح
- 7. الحبوب صوامع أتمتة–باستخدامأنظمةSCADAالمتطورة9002
المؤتمتة الهندسية النظمmunthear@gmail.com Tel:0096893569971 AESco
2-العملية إللغاء الرافع على التوقف كباسة ضغط السابقة الخطوات من خطوة أي في يمكن
تامة تكن لم لو حتى
10-( القبو في السفلية البوابات حالة لرؤيةاأليسر بالزر نضغط )الروافع مداخل
التالية النافذة فتظهر السفلية النواقل مع الروافع تالقي عند مكان أي في للفأرة
11-ال في للبوابات بالنسبة وكذلكطاوالسادس الخامس بقين
3-9-:واإلخراج اإلدخال عمليات
اإلخراج عمليات وكذلك السابقة للعمليات تماما مشابهة اإلدخال عمليةالفارق و
الح ترحيل يتم اإلخراج عمليات في أنه هو األساسيإحدى إلى شحنها المراد بوب
الخليتين79,73إلى الخليتين لهاتين الخرج مسار تحديد يمكن الرئيسية الواجهة ومن
- 8. الحبوب صوامع أتمتة–باستخدامأنظمةSCADAالمتطورة9002
المؤتمتة الهندسية النظمmunthear@gmail.com Tel:0096893569971 AESco
عن العمال قبل من يدويا السيارة أو القطار إلى التفريغ عملية وتتم السيارة أو القطار
القطار أو السيرة بجوار الموجودة التفريغ كباسات طريق
3-3-:الغربلة عمليات
إلجراءبالزر للبرنامج الرئيسية الواجهة في الغرابيل منطقة على نضغط غربلة عملية
والغربال التركي الغربال وفيها الغرابيل نافذة فتظهر للفأرة اليسارياأللمانيوملحقات
وبوابات سيكلونات من منهما كلالميزان تحوي كما ,601والميزان609والتريور
القم لفصل يستخدم الذيالشعير عن ح
:التالية الخطوات وفق الوزن مع الغربلة عملية وتتم
1-تصفيراإلجمالينستطيع لكي العمل عن متوقفا الميزان يكون أن يجب :اليومي
تطالبنا رسالة تظهر وإال اليومي تصفيربإنهاءتصفير ليتم الميزان عملاإلجمالي
بعد اليوميإضافةقيمتهإلىاإلجماليالشهري
9-إدخالبالطن مقدرة غربلتها المراد الكمية
3-فيها المغربلة الحبوب تخزين المراد الخلية اختيار20/21أو29/23
8-الرئيسي الحلزون يكن لم إذا418/418تشغيله يجب يعمل
8-و الميزان سيكلونات تشغيلالميزان تشغيل بدء
6-الغربال سيكلونات تشغيل
7-التحويل بوابات حالة من التأكدK12 K13إلىالغربال
4-الغربال تشغيل
2-الثمانينات لخاليا السفلية البوابات فتح
10-ايقاف يتم غربلتها المراد المدخلة الكمية إلى المغربلة الكمية وصول عند
الصوتي التنبيه وتشغيل آلي بشكل الميزان وتفريغ الغربال
- 9. الحبوب صوامع أتمتة–باستخدامأنظمةSCADAالمتطورة9002
المؤتمتة الهندسية النظمmunthear@gmail.com Tel:0096893569971 AESco
تف كباسة بضغط مواد فيه كان إذا بالغربلة البدء قبل الميزان تفريغ يمكنالميزان ريغ
لفترة الرجاج تشغيل فيتم عمل حالة في والميزان متوقفا الغربال يكون عندما تظهر التي
اليومي اإلجمالي إلى بداخله كانت التي الكمية وإضافة الميزان تفريغ ثم قصيرة
الوزن تقرير:
اظهار كباسة على بالضغط وذلك المغربلة بالكمية وزن تقرير طباعة يمكن
و التقريركباسة ضغط ثم المواد ونوع الجهة اسم كتابةتقوم التي التقرير طباعة
طباعته يستطيع حيث للمستثمر وفتحه الحاسب على التقرير بتخزين
3-8-المطحنة:
المطحنة حالة تحوي التي المطحنة تشغيل نافذة فتح يتم المطحنة نواقل على بالضغط
المطحنة كانت فاذا جاهزة عير أو جاهزةايقاف وكباسة تشغيل كباسة تظهر جاهزة
وبال الصحيح الترتيب وفق المطحنة نواقل بتشغيل تقوم تشغيل كباسةالزمني تسلسل
للخاليا السفلية للبوابات واالغالق الفتح كباسات تظهر ذلك وبعد2923
الخاليا محتويات:
يمكنإدخالالتر وفق الخاليا من خلية كل محتويات عن معلومات:التالي تيب
-)...,(شعير,قمح :المادة
-)...,قاسي ,النوع:(طري
- 10. الحبوب صوامع أتمتة–باستخدامأنظمةSCADAالمتطورة9002
المؤتمتة الهندسية النظمmunthear@gmail.com Tel:0096893569971 AESco
-( :الدرجة1,9)...,
-( :الموسم9008,9008)...,
-)(.......طن :الكمية
-)ال أم مغربلة الخلية هذه في المواد ( :مغربل
-)ال أم معقمة الخلية هذه في المواد ( :معقم
ي الذي البلوك على النقر خالل من وذلكأرقام فوق العلوي قسمه في الخلية حوي
قائمة خالياه من خلية كل وضمن للبلوك علوي مسقط فيها نافذة فتظهر الخاليا
الجديدة المعلومات بادخال ونقوم الخلية فوق نضغط منها أي لتغيير ,السابقة بالتفاصيل
- 11. الحبوب صوامع أتمتة–باستخدامأنظمةSCADAالمتطورة9002
المؤتمتة الهندسية النظمmunthear@gmail.com Tel:0096893569971 AESco
:)(اليدوي الصيانة برنامج
الى االنتقال عندالع كل تتوقف اليدوي البرنامجلكل متاحا التشغيل ويصبح اآللية مليات
ألنها زمني تسلسل أو شروط مراعاة دون ولكن منفرد بشكل بوابة ولكل محرك
فقط المشغل خبرة على وتعتمد للصيانة مخصصة
:اليدوي للعمل المتاحة النوافذ
1-:السيكلوناتكل تحوي نافذة تظهر سيكلون أي اختيار عندمفاتيح مع السيكلونات
الهواء قفل ومحركات السيكلونات محركات من محرك لكل وايقاف تشغيل
االتربة خزان الى المؤدية الحلزونية والنواقل
9-التحويلية البوابات حالة تبين النوافذ هذه :للروافع والسفلية العلوية التحويل بوابات
الرو والى من الحبوب مسار تحديد عن المسؤولةاليدوي في اظهارها ويمكن افع
يتم اليدوي في بينما فقط حالة اظهار هو اآللي في االظهار أن هو فارق مع واآللي
يمكن كما البوابات بجانب تظهر كباسات طريق عن تغييرها امكانية مع الحالة اظهار
ملونا المفتوح المسار يكون حيث بااللوان الحالة وتظهر الدوار الموزع حالة تغيير
معه المتصل الرافع للون مماثل بلون
- 12. الحبوب صوامع أتمتة–باستخدامأنظمةSCADAالمتطورة9002
المؤتمتة الهندسية النظمmunthear@gmail.com Tel:0096893569971 AESco
3-الفتحواإلغالق:للخاليا والسفلية العلوية للبواباتأو فتح يمكنإغالقأيبوابة
نافذتان بلوك لكل يوجد حيث النوافذ هذه من التخزينية للخاليا سفلية او علوية
العلوية للبوابات واحدةحسب لونية بأطر محاطة وتكونألوانالنواقلالمؤديةإليها
السفلية للبوابات واألخرى
- 14. الحبوب صوامع أتمتة–باستخدامأنظمةSCADAالمتطورة9002
المؤتمتة الهندسية النظمmunthear@gmail.com Tel:0096893569971 AESco
:ومعالجتها الخطأ رسائل
األول نوعين على البرنامج في الخطأ رسائلمتابعة يمكن ال كبيرة أهمية ذات رسائل
الحرارية والحماية التحكم ونظام الحاسب بين االتصال انقطاع مثل حلها دون العمل
النواقل وانقطاع للمحركات
الرسالة على موافق كباسة بضغط ذلك ويتم تصفير الى يحتاج الرسائل من النوع هذا
الرسالة تظهر لن الخطأ وزال التصفير تم فاذاموجودا الخطأ كان إذا اما أخرى مرة
أخرى مرة الرسالة تظهر فسوف
البسيط الخطأ هو الخطأ من اآلخر النوعأخطاء مثل العمل ومتابعة تجاهله يمكن الذي
للبوابات واالغالق الفتح
