データセンターを支える
最新 Cisco Unified Computing System ご紹介
Session ID CC4-4
シスコシステムズ合同会社
ソリューションズ システムズ エンジニアリング
コンサルティング システムズ エンジニア
坂本 公洋
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

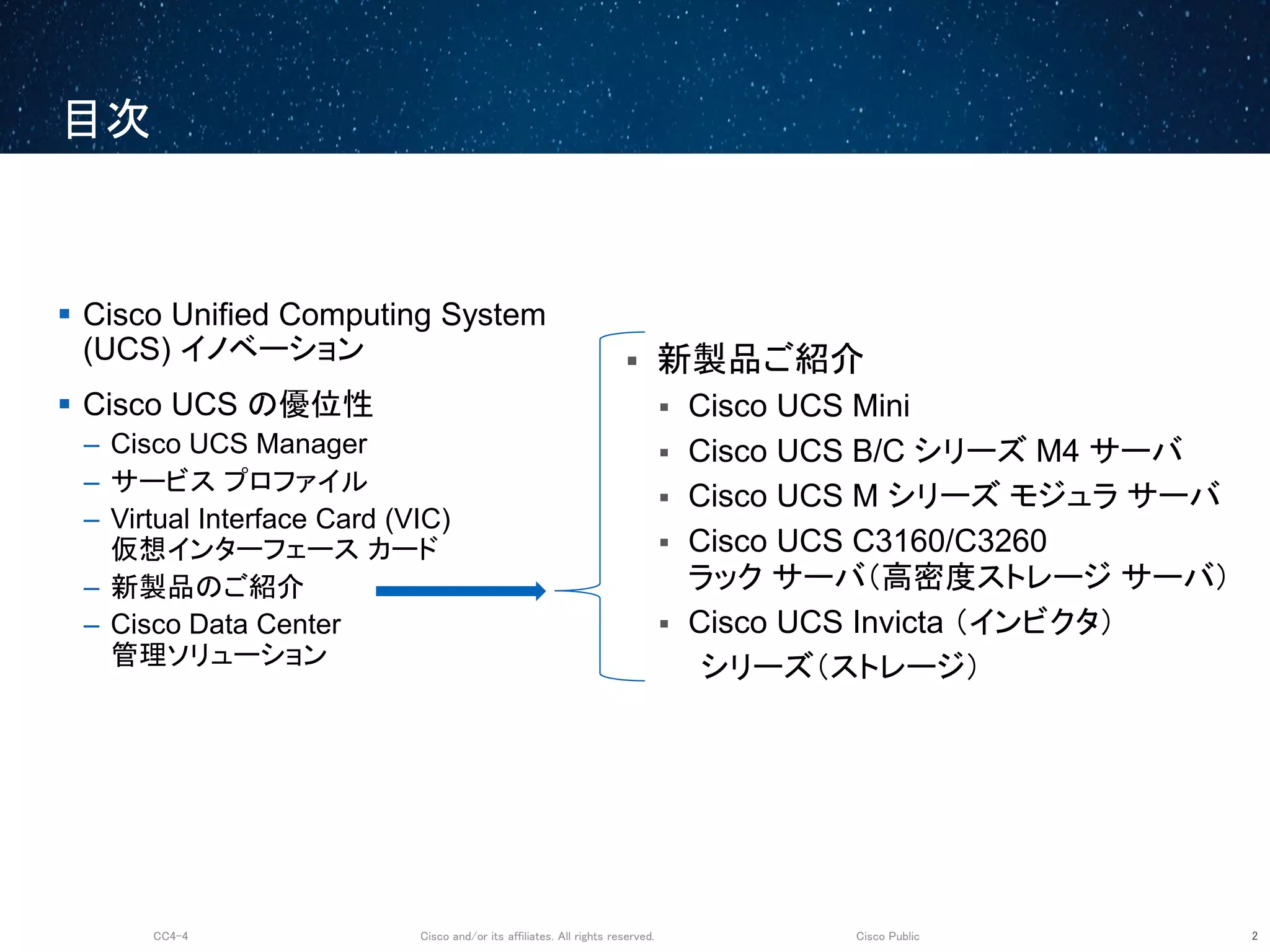

目次
2
 Cisco Unified Computing System
(UCS) イノベーション
 Cisco UCS の優位性
– Cisco UCS Manager
– サービス プロファイル
– Virtual Interface Card (VIC)
仮想インターフェース カード
– 新製品のご紹介
– Cisco Data Center
管理ソリューション
 新製品ご紹介
 Cisco UCS Mini
 Cisco UCS B/C シリーズ M4 サーバ
 Cisco UCS M シリーズ モジュラ サーバ
 Cisco UCS C3160/C3260
ラック サーバ(高密度ストレージ サーバ)
 Cisco UCS Invicta (インビクタ)
シリーズ(ストレージ)
Cisco Unified Computing System (UCS)
イノベーション
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

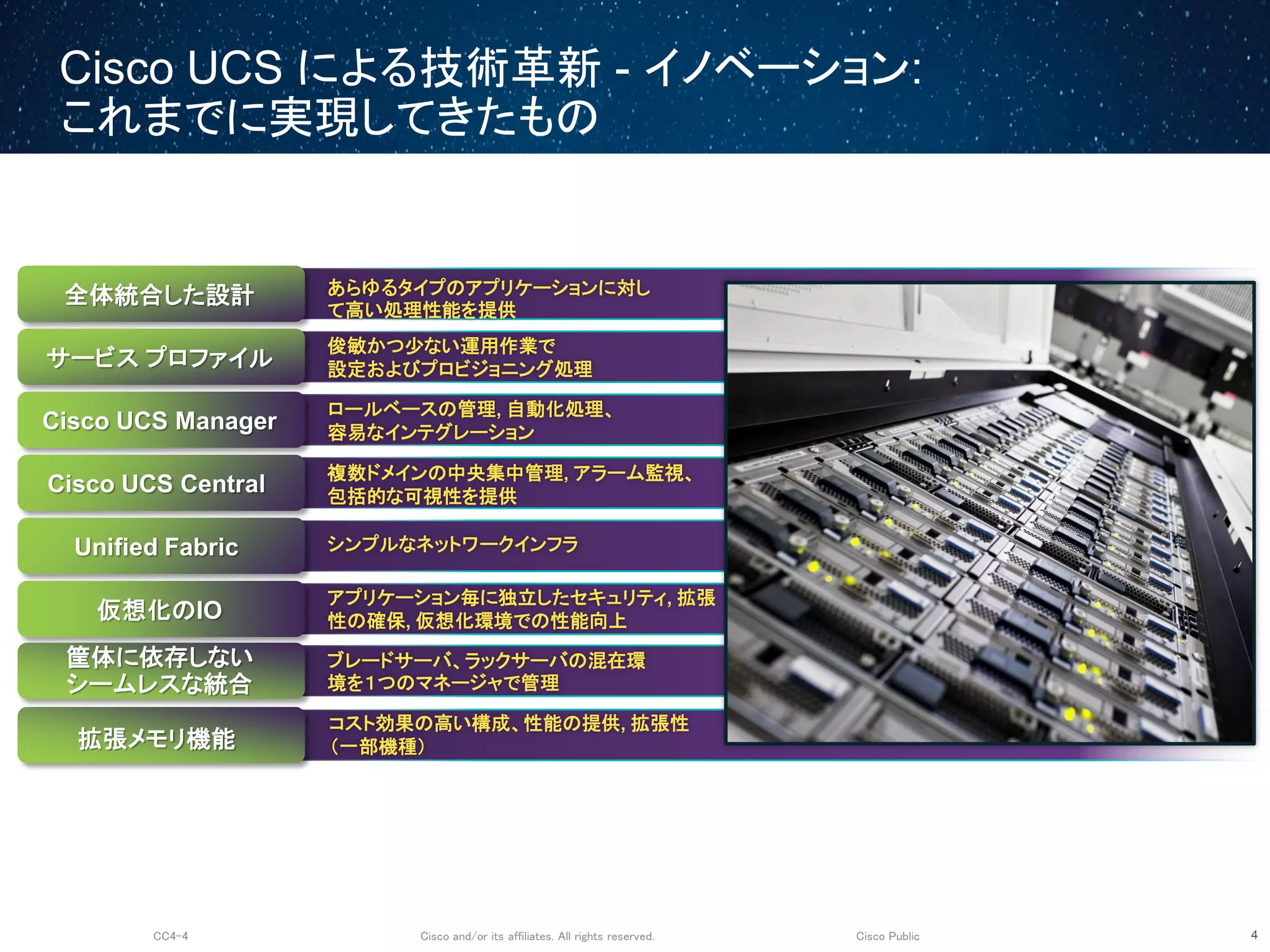

Cisco UCS による技術革新 - イノベーション:
これまでに実現してきたもの
4
あらゆるタイプのアプリケーションに対し
て高い処理性能を提供
全体統合した設計
サービス プロファイル
Cisco UCS Manager
Unified Fabric
仮想化のIO
筐体に依存しない
シームレスな統合
Cisco UCS Central
俊敏かつ少ない運用作業で
設定およびプロビジョニング処理
ロールベースの管理, 自動化処理、
容易なインテグレーション
複数ドメインの中央集中管理, アラーム監視、
包括的な可視性を提供
シンプルなネットワークインフラ
アプリケーション毎に独立したセキュリティ, 拡張
性の確保, 仮想化環境での性能向上
ブレードサーバ、ラックサーバの混在環
境を1つのマネージャで管理
拡張メモリ機能
コスト効果の高い構成、性能の提供, 拡張性
(一部機種)
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

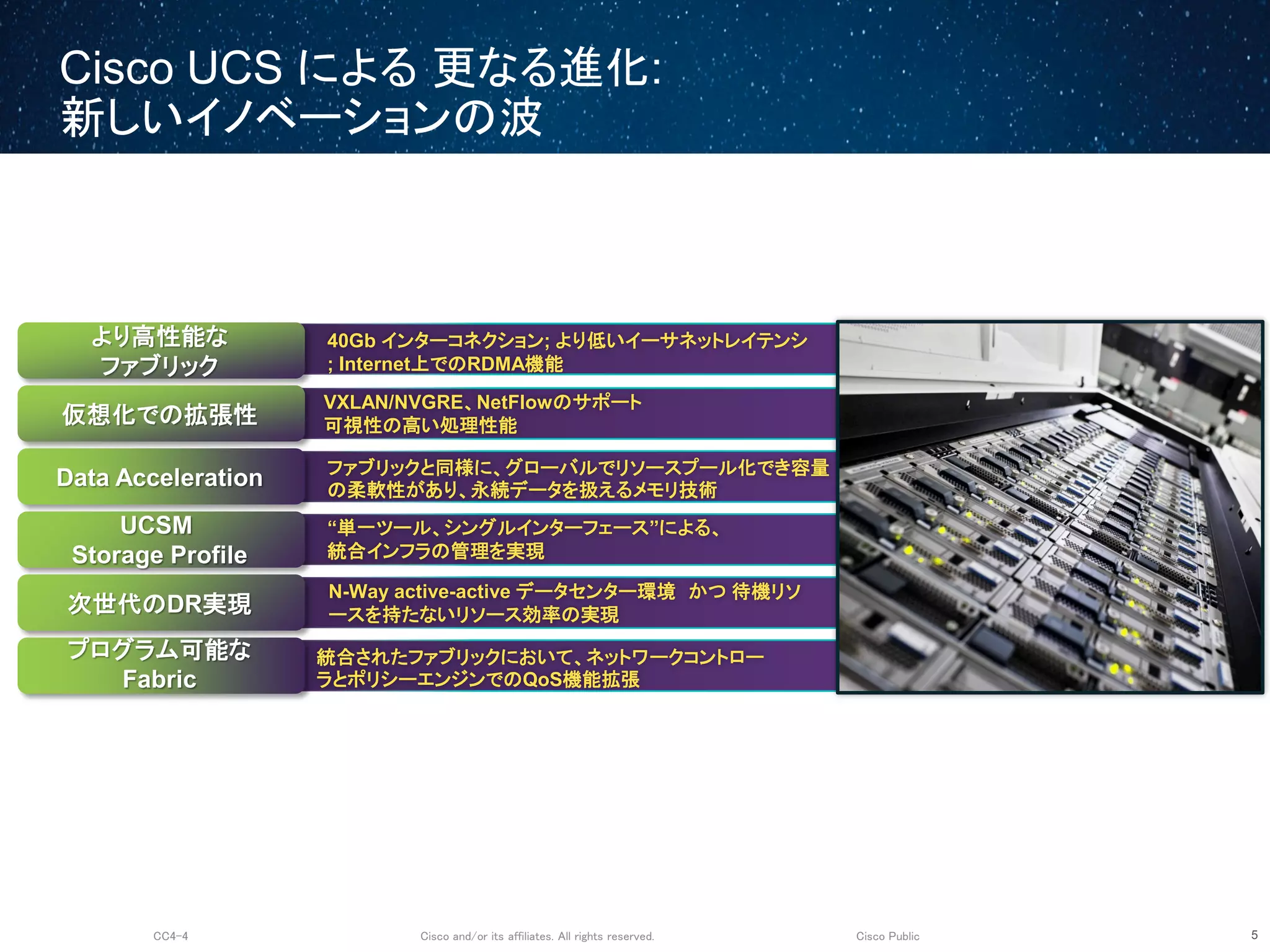

Cisco UCS による 更なる進化:
新しいイノベーションの波
5
40Gb インターコネクション; より低いイーサネットレイテンシ
; Internet上でのRDMA機能
より高性能な
ファブリック
仮想化での拡張性
Data Acceleration
次世代のDR実現
プログラム可能な
Fabric
UCSM
Storage Profile
VXLAN/NVGRE、NetFlowのサポート
可視性の高い処理性能
ファブリックと同様に、グローバルでリソースプール化でき容量
の柔軟性があり、永続データを扱えるメモリ技術
“単一ツール、シングルインターフェース”による、
統合インフラの管理を実現
N-Way active-active データセンター環境 かつ 待機リソ
ースを持たないリソース効率の実現
統合されたファブリックにおいて、ネットワークコントロー
ラとポリシーエンジンでのQoS機能拡張
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

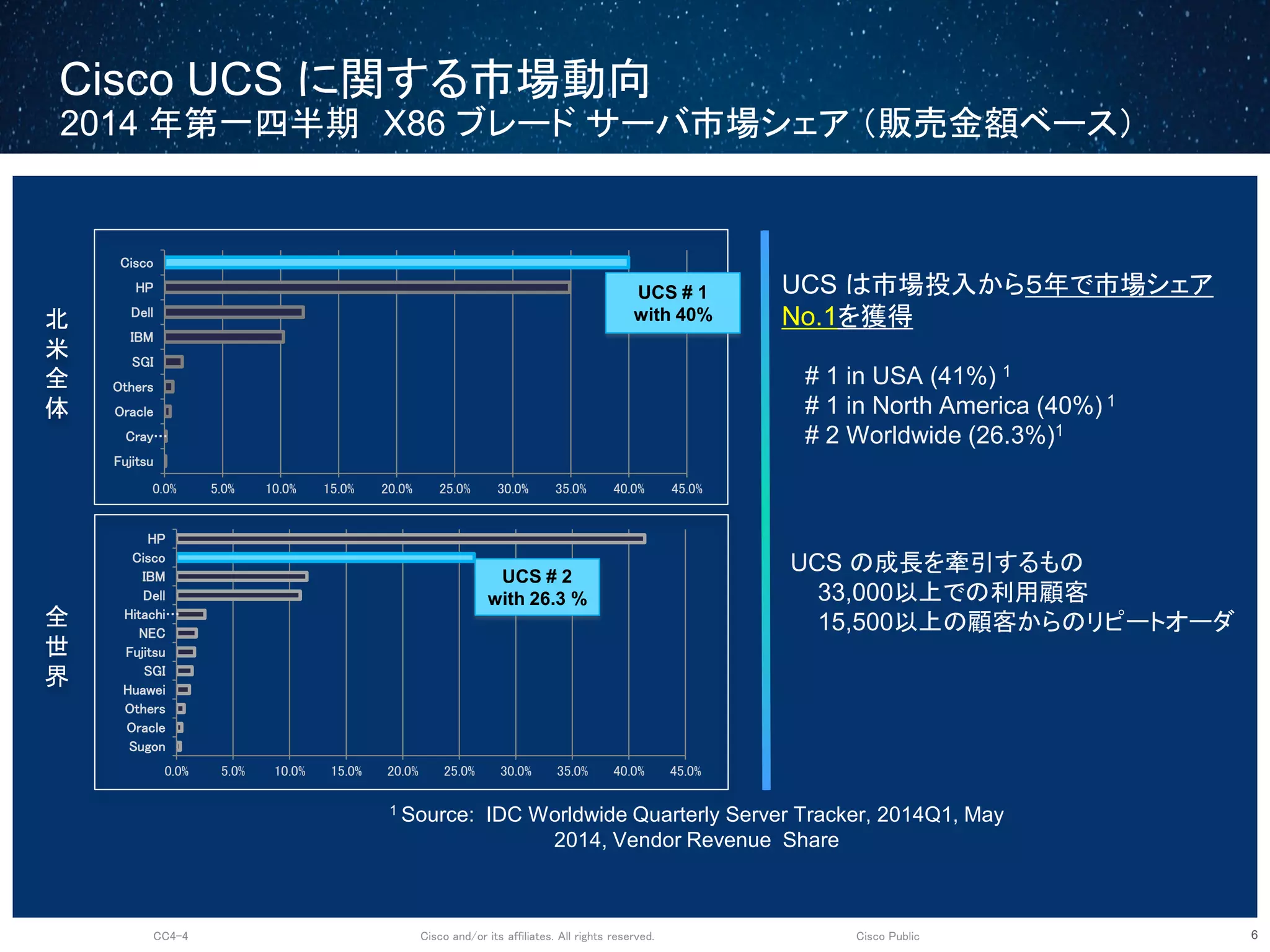

Cisco UCS に関する市場動向
2014 年第一四半期 X86 ブレード サーバ市場シェア (販売金額ベース)
6
1 Source: IDC Worldwide Quarterly Server Tracker, 2014Q1, May
2014, Vendor Revenue Share
0.0% 5.0% 10.0% 15.0% 20.0% 25.0% 30.0% 35.0% 40.0% 45.0%
Fujitsu
Cray…
Oracle
Others
SGI
IBM
Dell
HP
Cisco
UCS # 1
with 40%北
米
全
体
0.0% 5.0% 10.0% 15.0% 20.0% 25.0% 30.0% 35.0% 40.0% 45.0%
Sugon
Oracle
Others
Huawei
SGI
Fujitsu
NEC
Hitachi…
Dell
IBM
Cisco
HP
UCS # 2
with 26.3 %
全
世
界
# 1 in USA (41%) 1
# 1 in North America (40%) 1
# 2 Worldwide (26.3%)1
UCS の成長を牽引するもの
33,000以上での利用顧客
15,500以上の顧客からのリピートオーダ
UCS は市場投入から5年で市場シェア
No.1を獲得
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

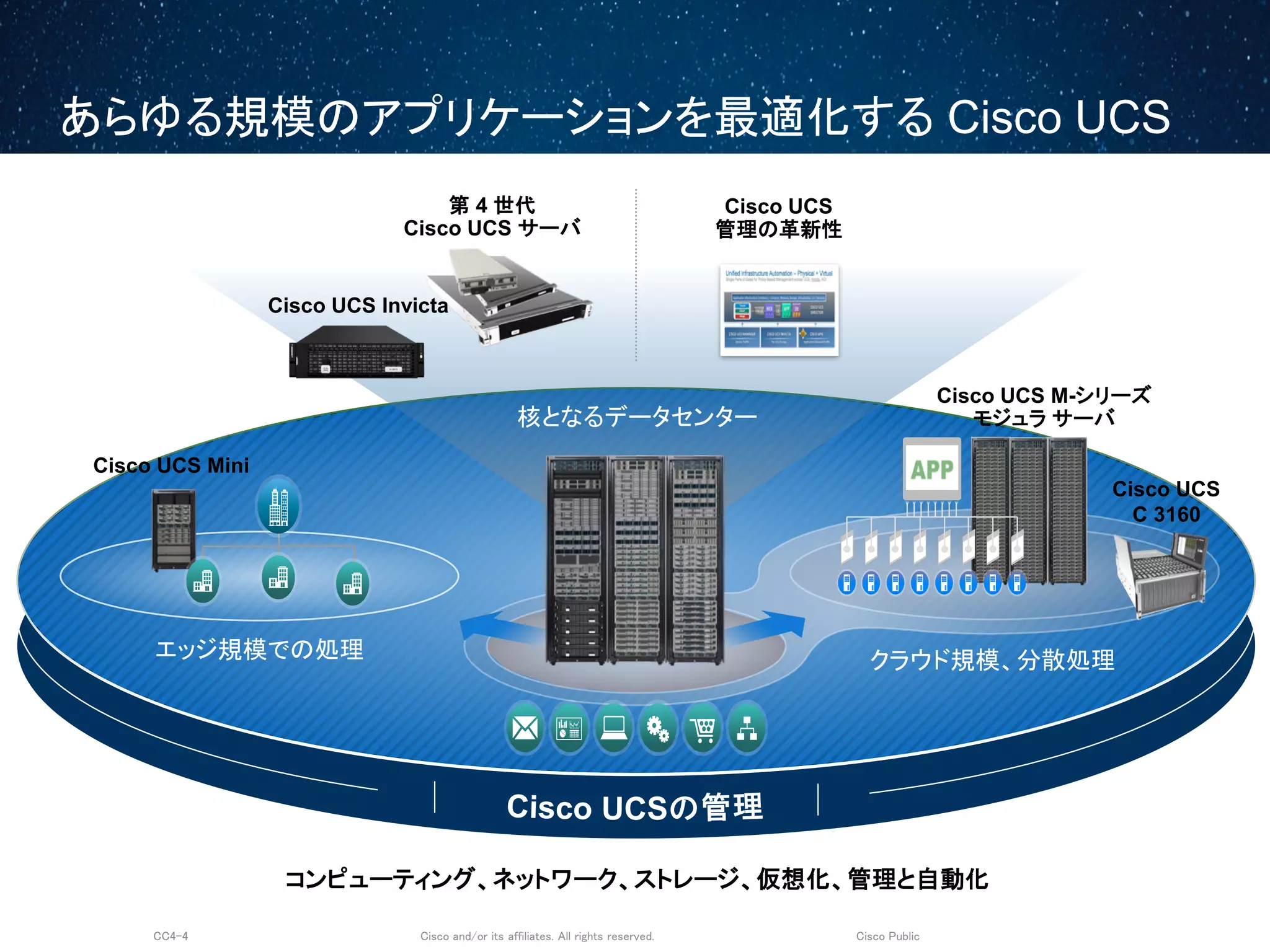

あらゆる規模のアプリケーションを最適化する Cisco UCS
コンピューティング、ネットワーク、ストレージ、仮想化、管理と自動化
Cisco UCS Mini
エッジ規模での処理 クラウド規模、分散処理
Cisco UCS M-シリーズ
モジュラ サーバ
Cisco UCS
C 3160
核となるデータセンター
第 4 世代
Cisco UCS サーバ
Cisco UCS
管理の革新性
Cisco UCS Invicta
Cisco UCS の優位性
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

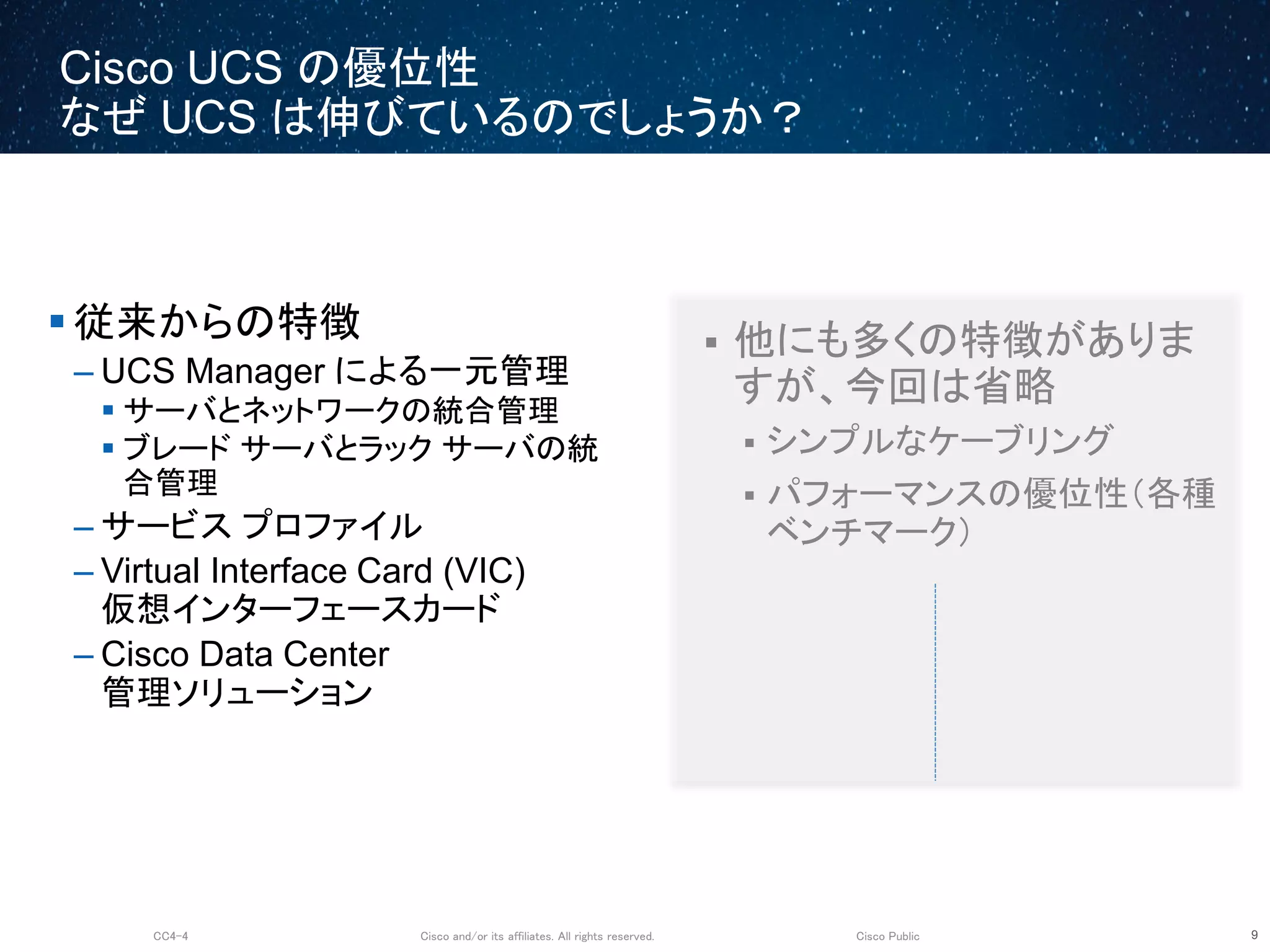

Cisco UCS の優位性
なぜ UCS は伸びているのでしょうか?
9
 従来からの特徴
– UCS Manager による一元管理
 サーバとネットワークの統合管理
 ブレード サーバとラック サーバの統
合管理
– サービス プロファイル
– Virtual Interface Card (VIC)
仮想インターフェースカード
– Cisco Data Center
管理ソリューション
 他にも多くの特徴がありま
すが、今回は省略
 シンプルなケーブリング
 パフォーマンスの優位性(各種
ベンチマーク)
Cisco UCS Manager
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

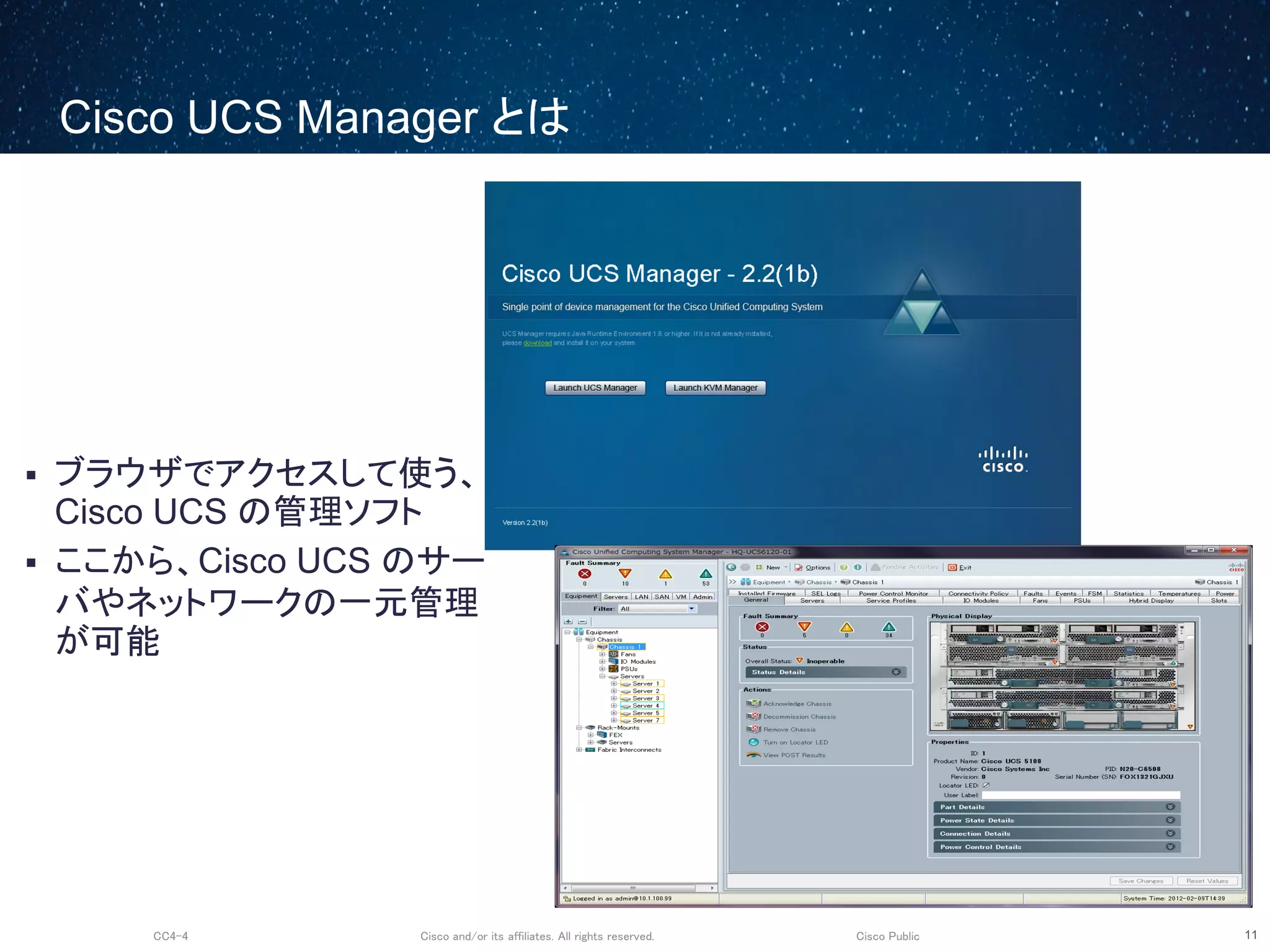

Cisco UCS Manager とは
11
 ブラウザでアクセスして使う、
Cisco UCS の管理ソフト
 ここから、Cisco UCS のサー
バやネットワークの一元管理
が可能
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public
Cisco UCS Manager とは
12
42 31
UCS
C460 M4
!
Intel
Inside
XEON
LAN SAN
ファブリック インターコネクト (FI)
UCS Manager はこの中で動作し
ている、管理ソフト。
注)結線数は必要帯域により変更します
 サーバとネットワークの
統合管理
 ブレード サーバとラック
サーバの統合管理
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

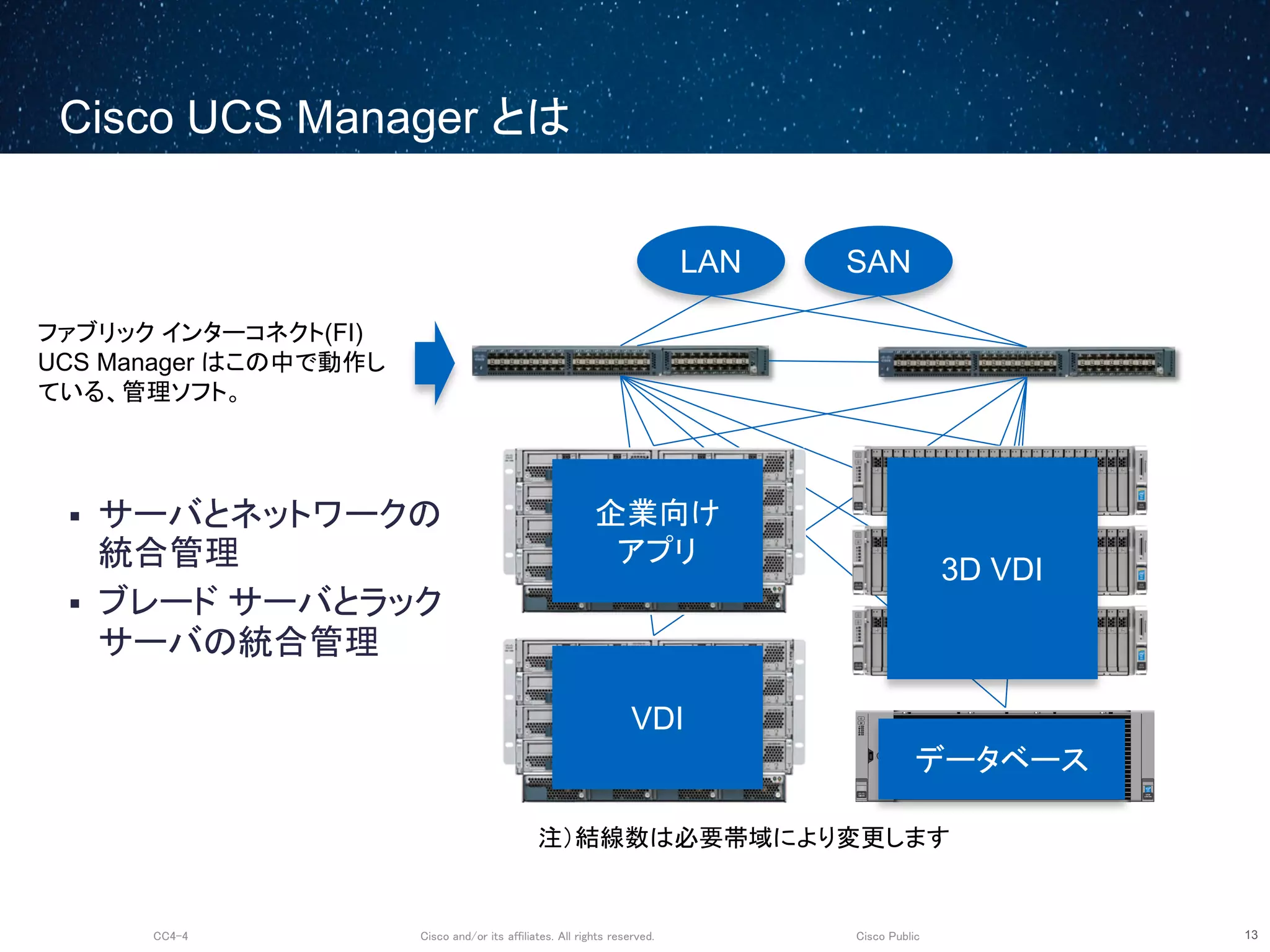

Cisco UCS Manager とは
13
42 31
UCS
C460 M4
!
Intel
Inside
XEON
LAN SAN
注)結線数は必要帯域により変更します
 サーバとネットワークの
統合管理
 ブレード サーバとラック
サーバの統合管理
企業向け
アプリ
VDI
3D VDI
データベース
ファブリック インターコネクト(FI)
UCS Manager はこの中で動作し
ている、管理ソフト。
サービス プロファイル
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

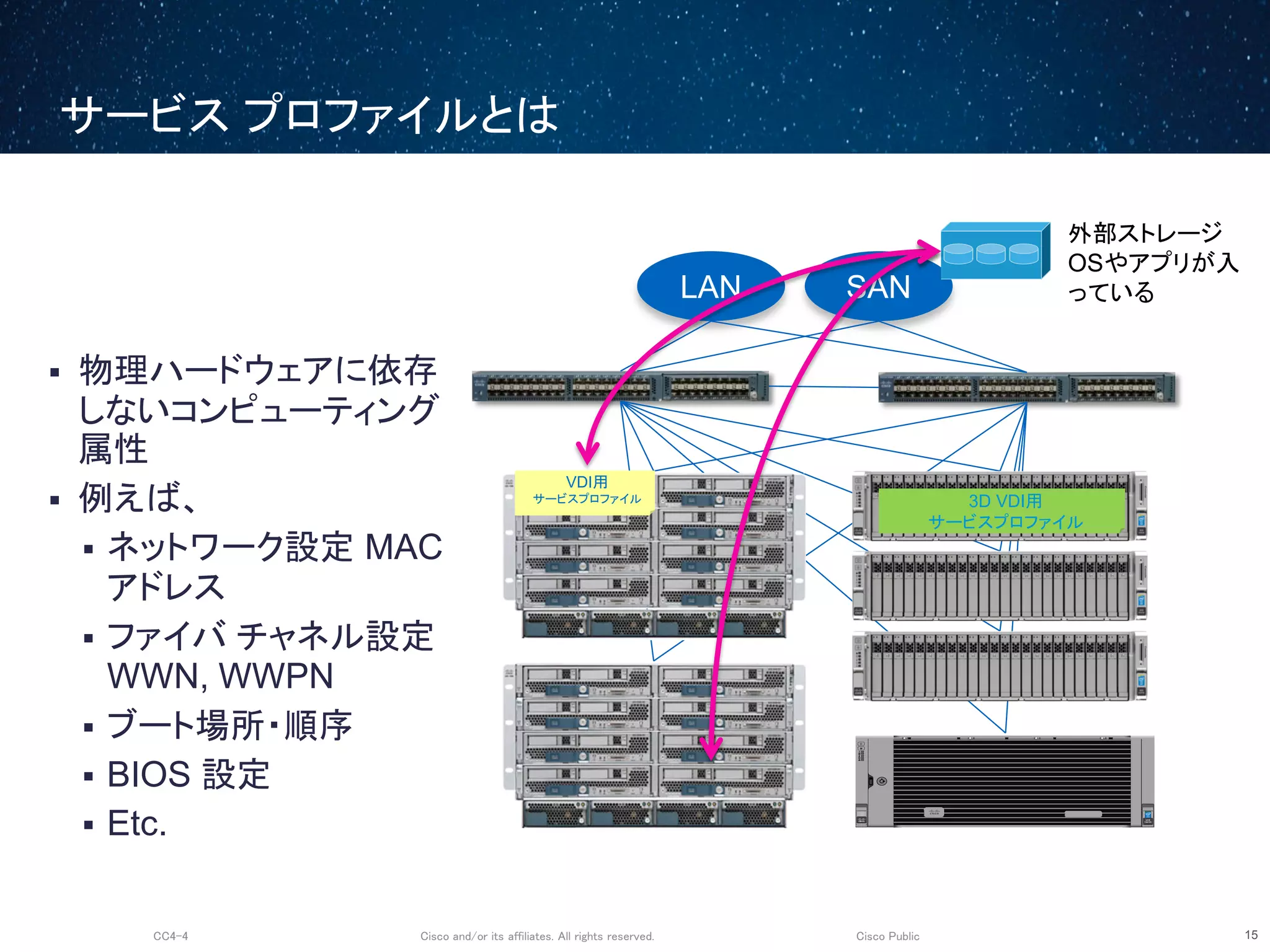

サービス プロファイルとは
15
42 31
UCS
C460 M4
!
Intel
Inside
XEON
LAN SAN
外部ストレージ
OSやアプリが入
っている
VDI用
サービスプロファイル 3D VDI用
サービスプロファイル
 物理ハードウェアに依存
しないコンピューティング
属性
 例えば、
 ネットワーク設定 MAC
アドレス
 ファイバ チャネル設定
WWN, WWPN
 ブート場所・順序
 BIOS 設定
 Etc.
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

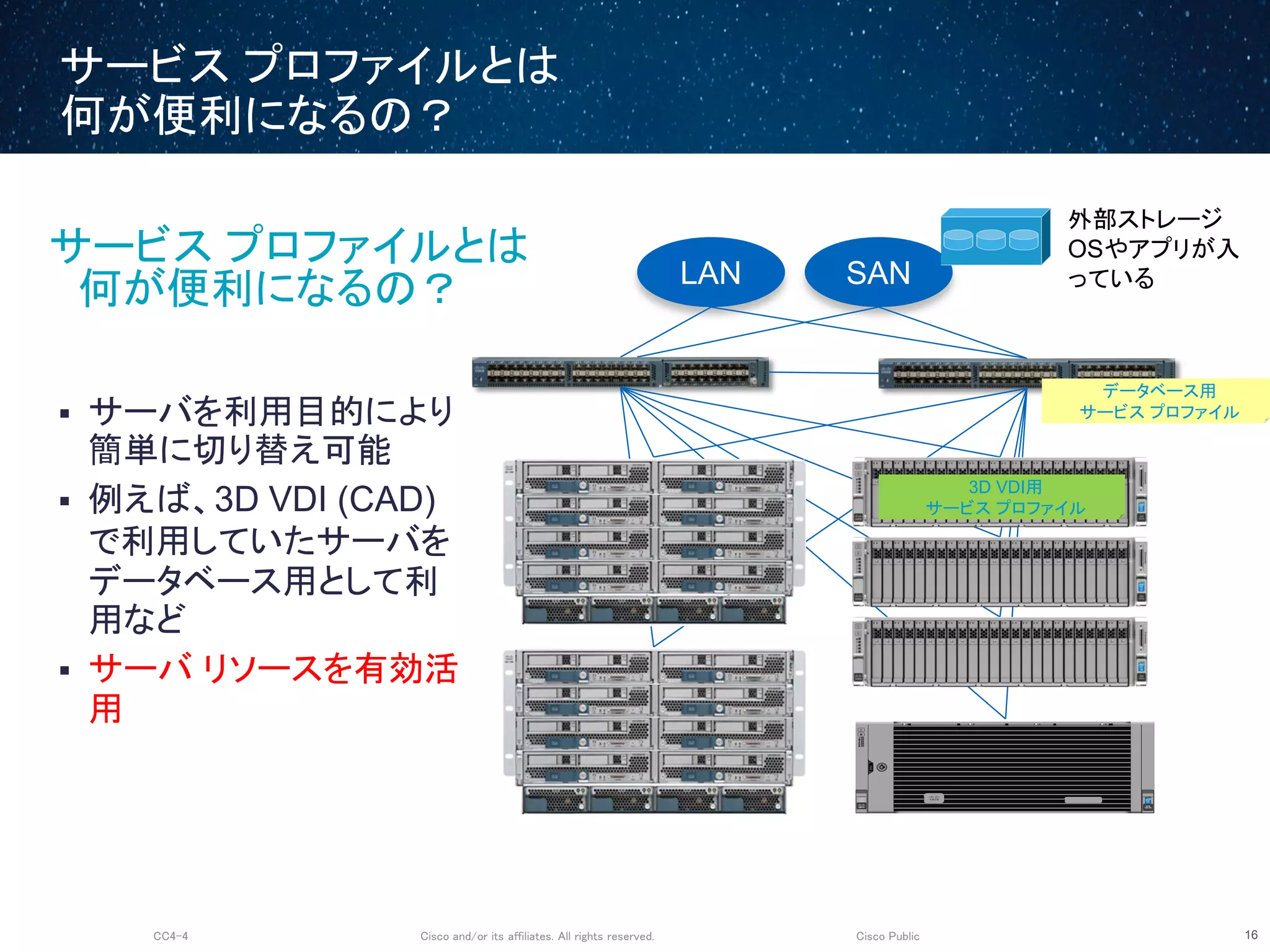

サービス プロファイルとは
何が便利になるの?
16
サービス プロファイルとは
何が便利になるの?
42 31
UCS
C460 M4
!
Intel
Inside
XEON
LAN SAN
外部ストレージ
OSやアプリが入
っている
3D VDI用
サービス プロファイル
 サーバを利用目的により
簡単に切り替え可能
 例えば、3D VDI (CAD)
で利用していたサーバを
データベース用として利
用など
 サーバ リソースを有効活
用
データベース用
サービス プロファイル
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

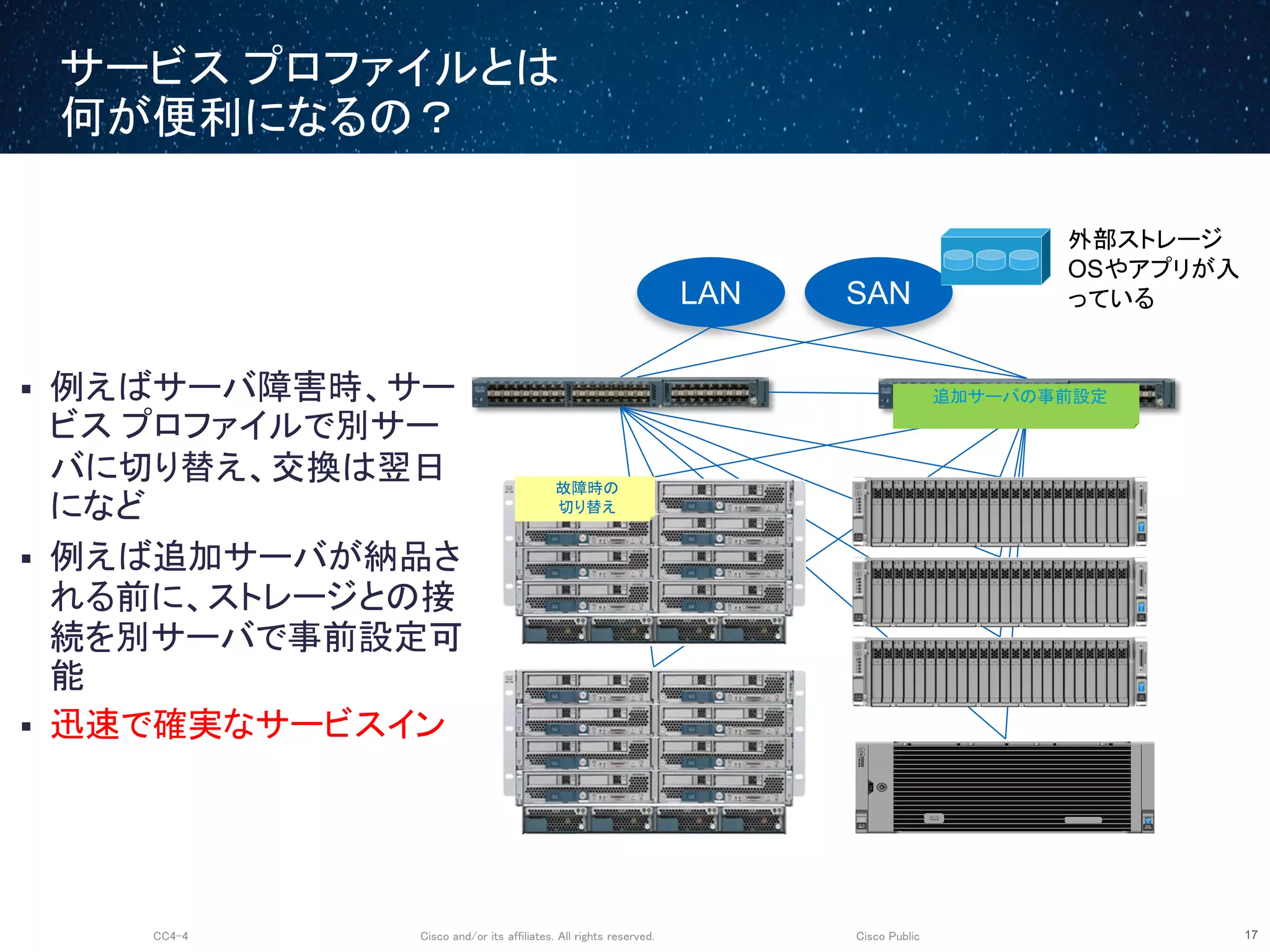

サービス プロファイルとは
何が便利になるの?
17
42 31
UCS
C460 M4
!
Intel
Inside
XEON
LAN SAN
外部ストレージ
OSやアプリが入
っている
 例えばサーバ障害時、サー
ビス プロファイルで別サー
バに切り替え、交換は翌日
になど
 例えば追加サーバが納品さ
れる前に、ストレージとの接
続を別サーバで事前設定可
能
 迅速で確実なサービスイン
故障時の
切り替え
追加サーバの事前設定
Virtual Interface Card (VIC)
仮想インターフェース カード
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

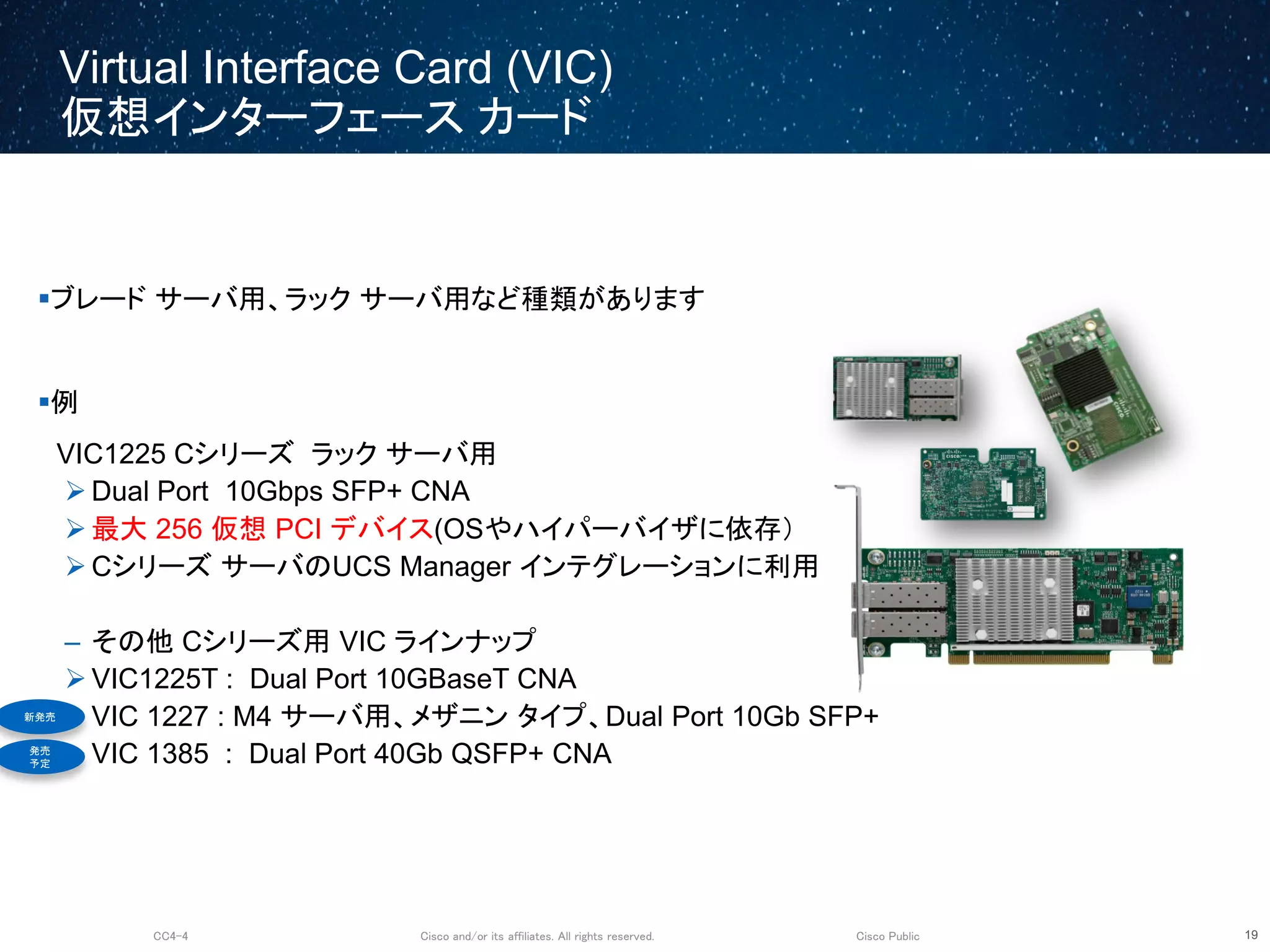

Virtual Interface Card (VIC)
仮想インターフェース カード
19
ブレード サーバ用、ラック サーバ用など種類があります
例
VIC1225 Cシリーズ ラック サーバ用
 Dual Port 10Gbps SFP+ CNA
 最大 256 仮想 PCI デバイス(OSやハイパーバイザに依存)
 Cシリーズ サーバのUCS Manager インテグレーションに利用
– その他 Cシリーズ用 VIC ラインナップ
 VIC1225T : Dual Port 10GBaseT CNA
 VIC 1227 : M4 サーバ用、メザニン タイプ、Dual Port 10Gb SFP+
 VIC 1385 : Dual Port 40Gb QSFP+ CNA
VIC1225新発売
発売
予定
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

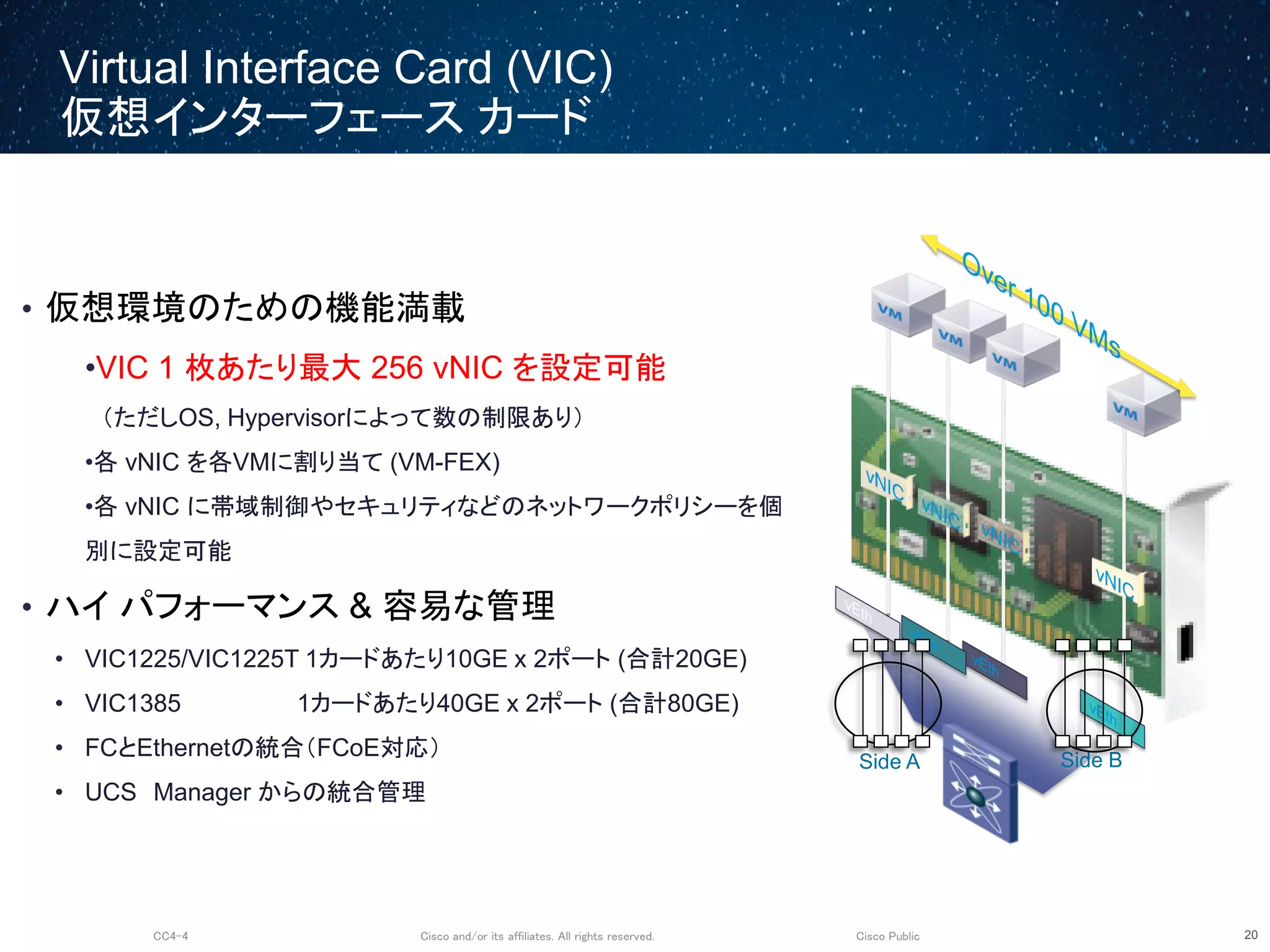

Virtual Interface Card (VIC)
仮想インターフェース カード
20
• 仮想環境のための機能満載
•VIC 1 枚あたり最大 256 vNIC を設定可能
(ただしOS, Hypervisorによって数の制限あり)
•各 vNIC を各VMに割り当て (VM-FEX)
•各 vNIC に帯域制御やセキュリティなどのネットワークポリシーを個
別に設定可能
• ハイ パフォーマンス & 容易な管理
• VIC1225/VIC1225T 1カードあたり10GE x 2ポート (合計20GE)
• VIC1385 1カードあたり40GE x 2ポート (合計80GE)
• FCとEthernetの統合(FCoE対応)
• UCS Manager からの統合管理
Side A Side B
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

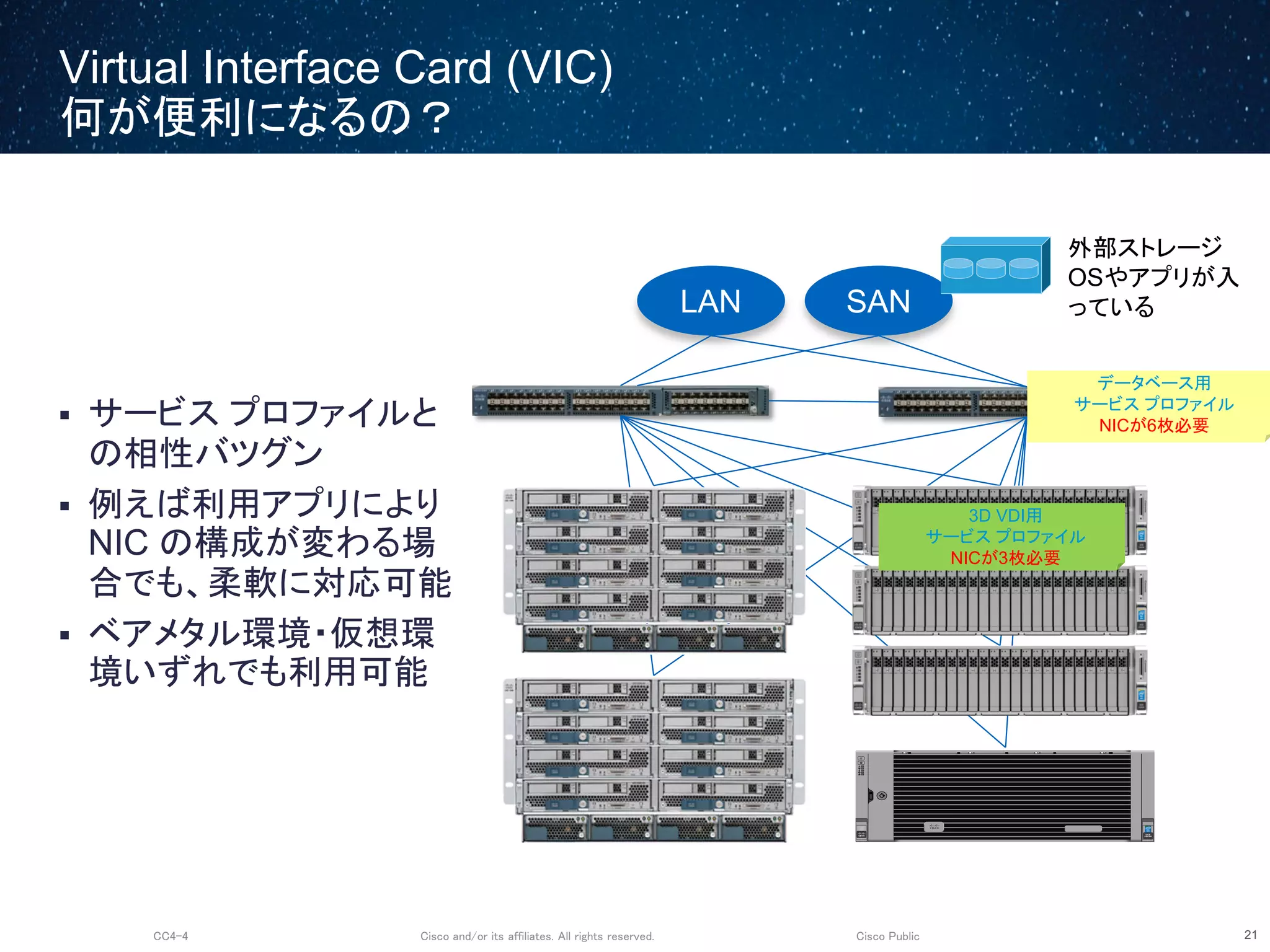

Virtual Interface Card (VIC)
何が便利になるの?
21
 サービス プロファイルと
の相性バツグン
 例えば利用アプリにより
NIC の構成が変わる場
合でも、柔軟に対応可能
 ベアメタル環境・仮想環
境いずれでも利用可能
42 31
UCS
C460 M4
!
Intel
Inside
XEON
LAN SAN
外部ストレージ
OSやアプリが入
っている
3D VDI用
サービス プロファイル
NICが3枚必要
データベース用
サービス プロファイル
NICが6枚必要
Cisco UCS Mini
(小規模環境向け)
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

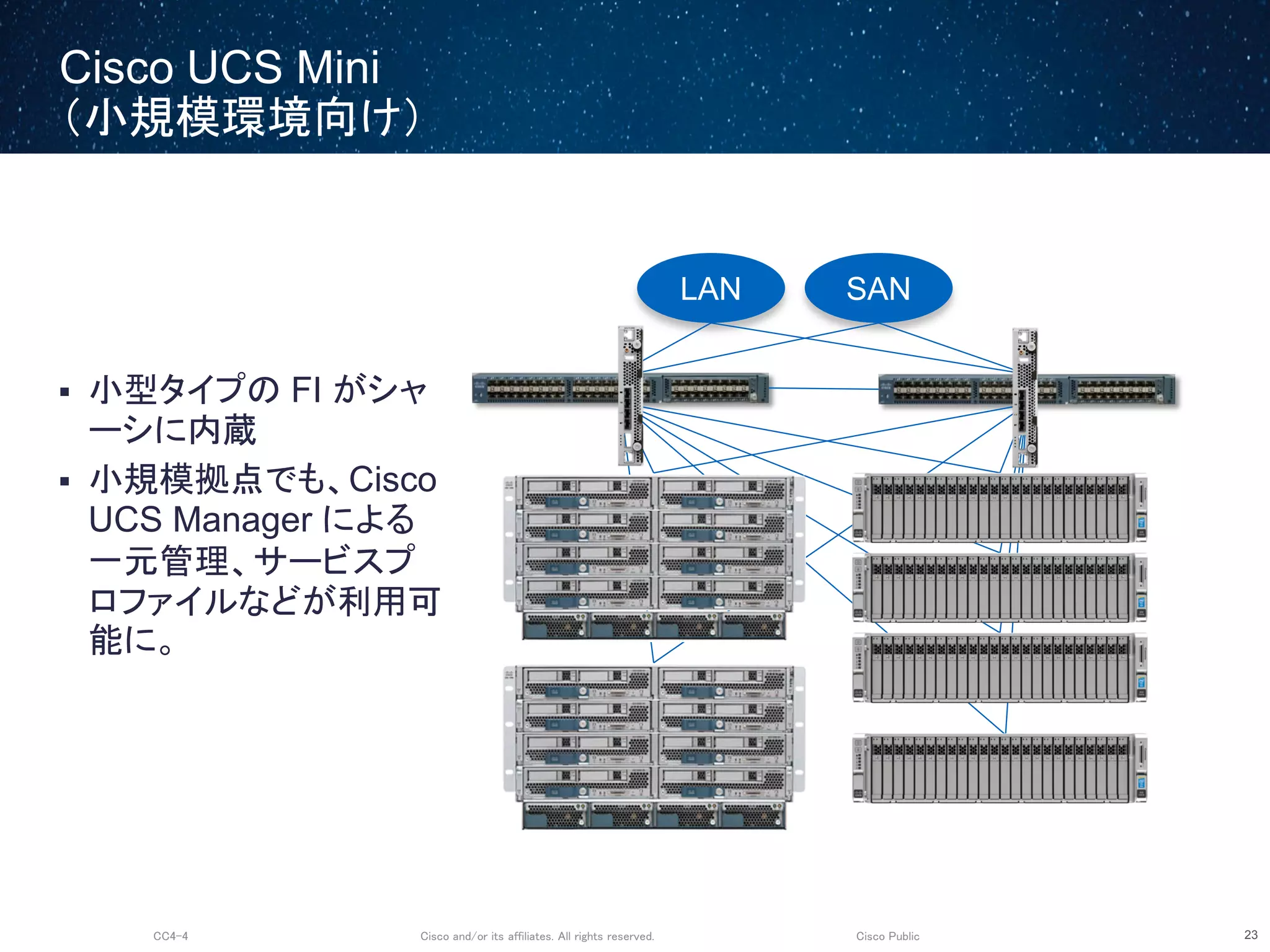

Cisco UCS Mini
(小規模環境向け)
23
 小型タイプの FI がシャ
ーシに内蔵
 小規模拠点でも、Cisco
UCS Manager による
一元管理、サービスプ
ロファイルなどが利用可
能に。
LAN SAN
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

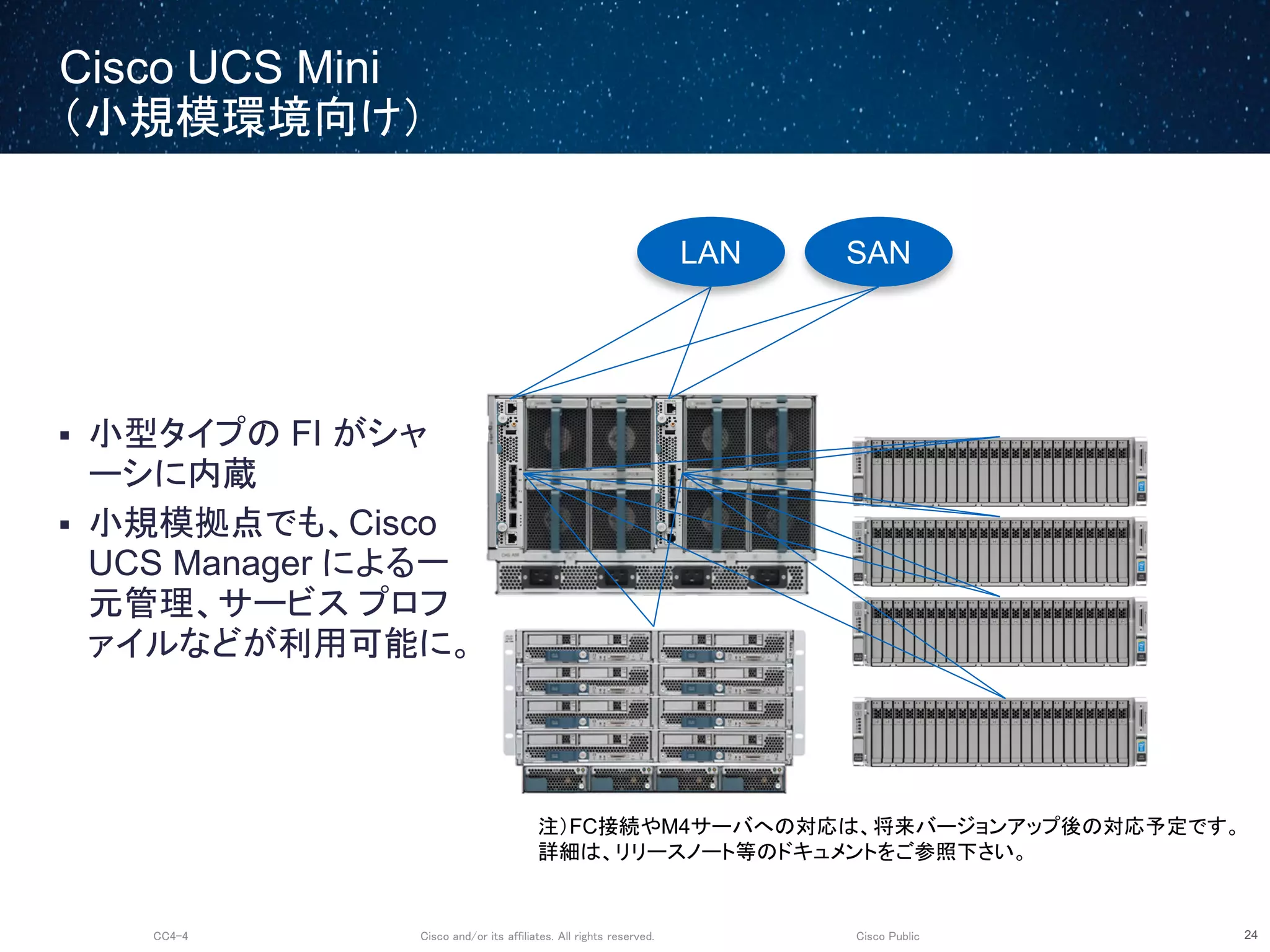

Cisco UCS Mini
(小規模環境向け)
24
 小型タイプの FI がシャ
ーシに内蔵
 小規模拠点でも、Cisco
UCS Manager による一
元管理、サービス プロフ
ァイルなどが利用可能に。
LAN SAN
注)FC接続やM4サーバへの対応は、将来バージョンアップ後の対応予定です。
詳細は、リリースノート等のドキュメントをご参照下さい。
Cisco UCS B/C シリーズ M4 サーバ
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

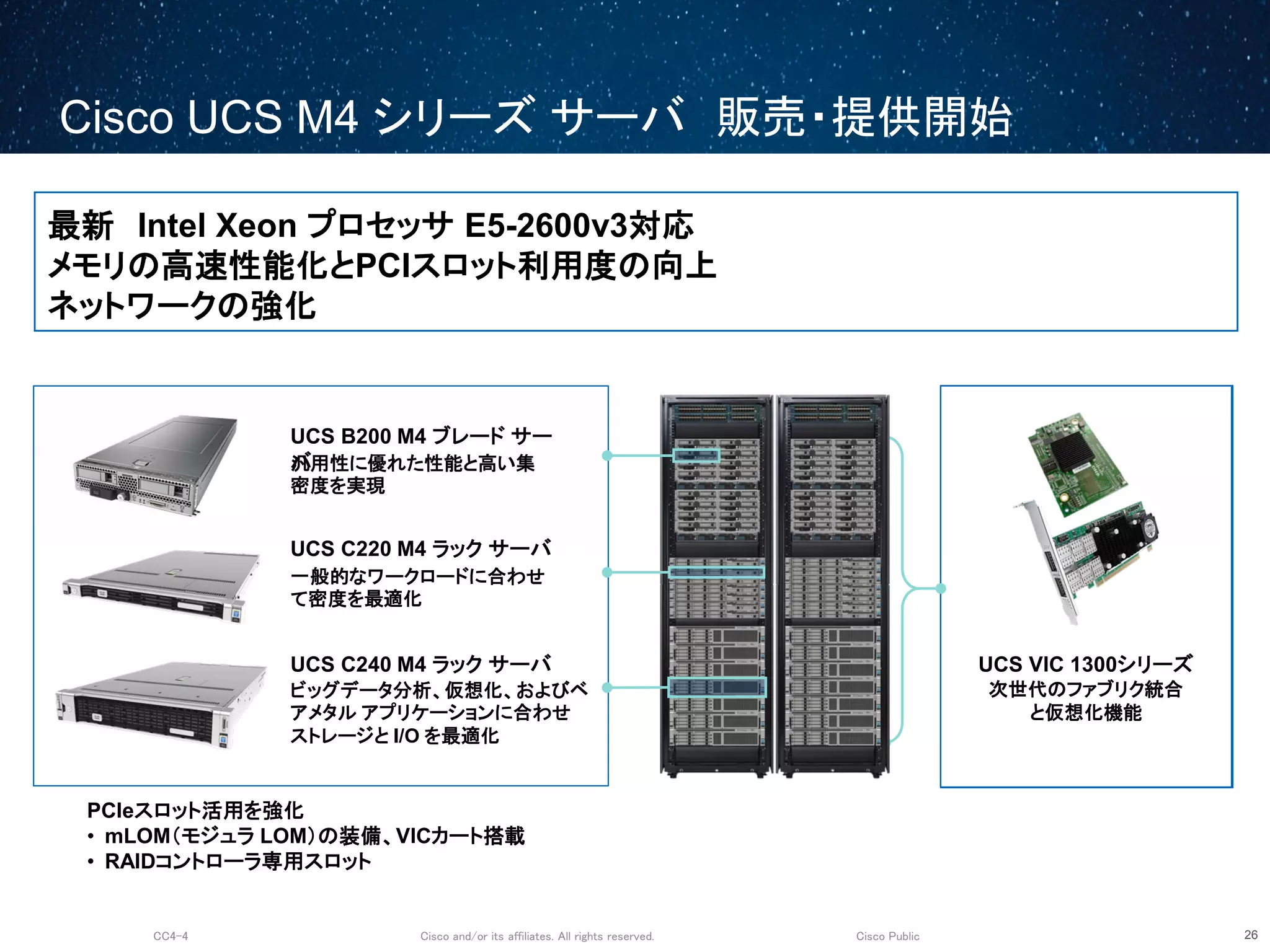

Cisco UCS M4 シリーズ サーバ 販売・提供開始
26
最新 Intel Xeon プロセッサ E5-2600v3対応
メモリの高速性能化とPCIスロット利用度の向上
ネットワークの強化
UCS B200 M4 ブレード サー
バ汎用性に優れた性能と高い集
密度を実現
UCS C220 M4 ラック サーバ
一般的なワークロードに合わせ
て密度を最適化
ビッグデータ分析、仮想化、およびベ
アメタル アプリケーションに合わせ
ストレージと I/O を最適化
UCS C240 M4 ラック サーバ
次世代のファブリク統合
と仮想化機能
UCS VIC 1300シリーズ
PCIeスロット活用を強化
• mLOM(モジュラ LOM)の装備、VICカート搭載
• RAIDコントローラ専用スロット
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

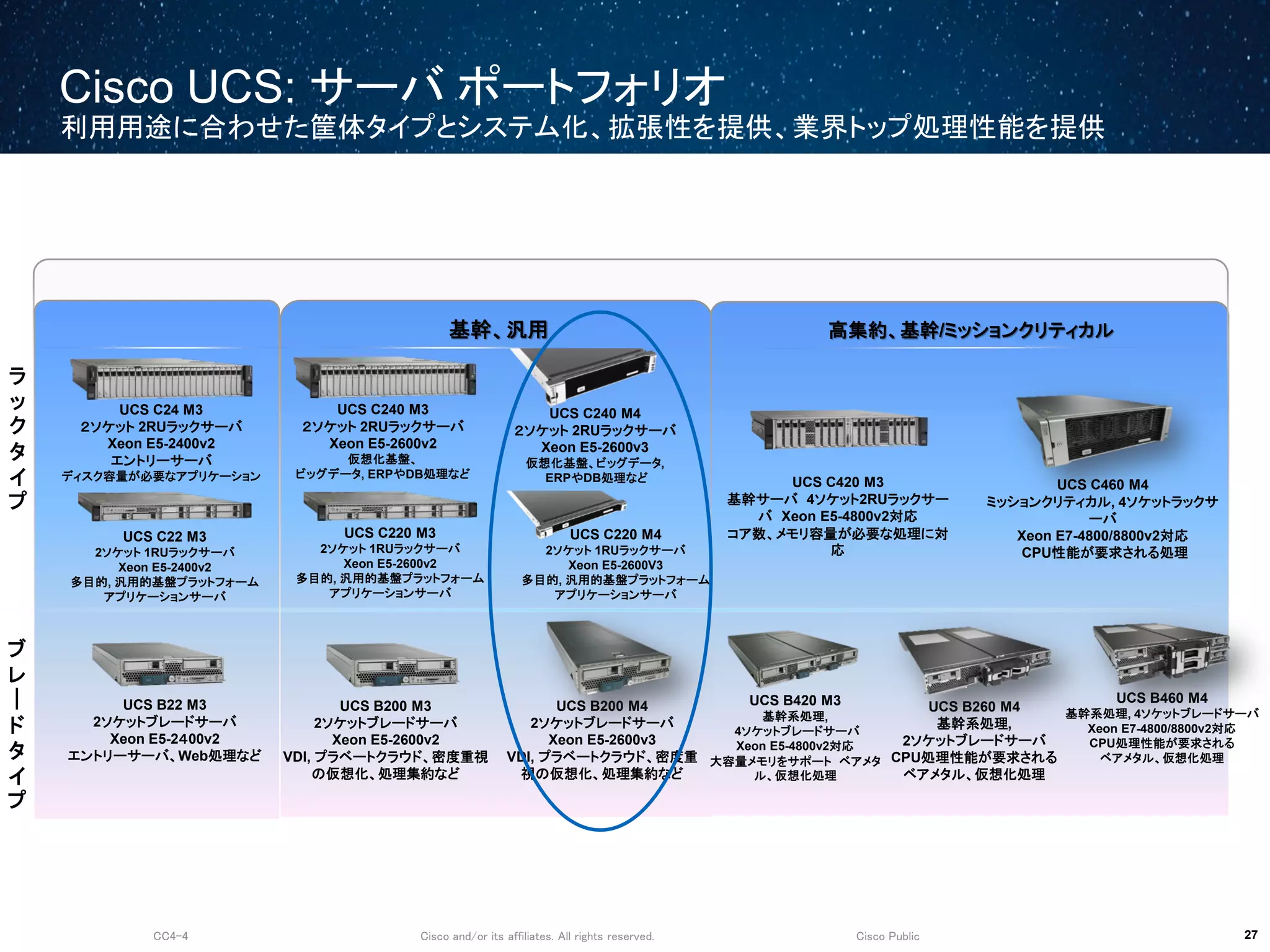

Cisco UCS: サーバ ポートフォリオ
利用用途に合わせた筐体タイプとシステム化、拡張性を提供、業界トップ処理性能を提供
27
基幹、汎用 高集約、基幹/ミッションクリティカル
UCS B420 M3
基幹系処理,
4ソケットブレードサーバ
Xeon E5-4800v2対応
大容量メモリをサポート ベアメタ
ル、仮想化処理
スケールアウト
ラ
ッ
ク
タ
イ
プ
ブ
レ
|
ド
タ
イ
プ
UCS B200 M4
2ソケットブレードサーバ
Xeon E5-2600v3
VDI, プラベートクラウド、密度重
視の仮想化、処理集約など
UCS C220 M4
2ソケット 1RUラックサーバ
Xeon E5-2600V3
多目的, 汎用的基盤プラットフォーム
アプリケーションサーバ
UCS C240 M4
2ソケット 2RUラックサーバ
Xeon E5-2600v3
仮想化基盤、ビッグデータ,
ERPやDB処理など
UCS B260 M4
基幹系処理,
2ソケットブレードサーバ
CPU処理性能が要求される
ベアメタル、仮想化処理
UCS B460 M4
基幹系処理, 4ソケットブレードサーバ
Xeon E7-4800/8800v2対応
CPU処理性能が要求される
ベアメタル、仮想化処理
UCS C460 M4
ミッションクリティカル, 4ソケットラックサ
ーバ
Xeon E7-4800/8800v2対応
CPU性能が要求される処理
UCS C220 M3
2ソケット 1RUラックサーバ
Xeon E5-2600v2
多目的, 汎用的基盤プラットフォーム
アプリケーションサーバ
UCS C240 M3
2ソケット 2RUラックサーバ
Xeon E5-2600v2
仮想化基盤、
ビッグデータ, ERPやDB処理など
UCS B200 M3
2ソケットブレードサーバ
Xeon E5-2600v2
VDI, プラベートクラウド、密度重視
の仮想化、処理集約など
UCS C24 M3
2ソケット 2RUラックサーバ
Xeon E5-2400v2
エントリーサーバ
ディスク容量が必要なアプリケーション
UCS C22 M3
2ソケット 1RUラックサーバ
Xeon E5-2400v2
多目的, 汎用的基盤プラットフォーム
アプリケーションサーバ
UCS B22 M3
2ソケットブレードサーバ
Xeon E5-2400v2
エントリーサーバ、Web処理など
UCS C420 M3
基幹サーバ 4ソケット2RUラックサー
バ Xeon E5-4800v2対応
コア数、メモリ容量が必要な処理に対
応
Cisco UCS M シリーズ
モジュラ サーバ
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

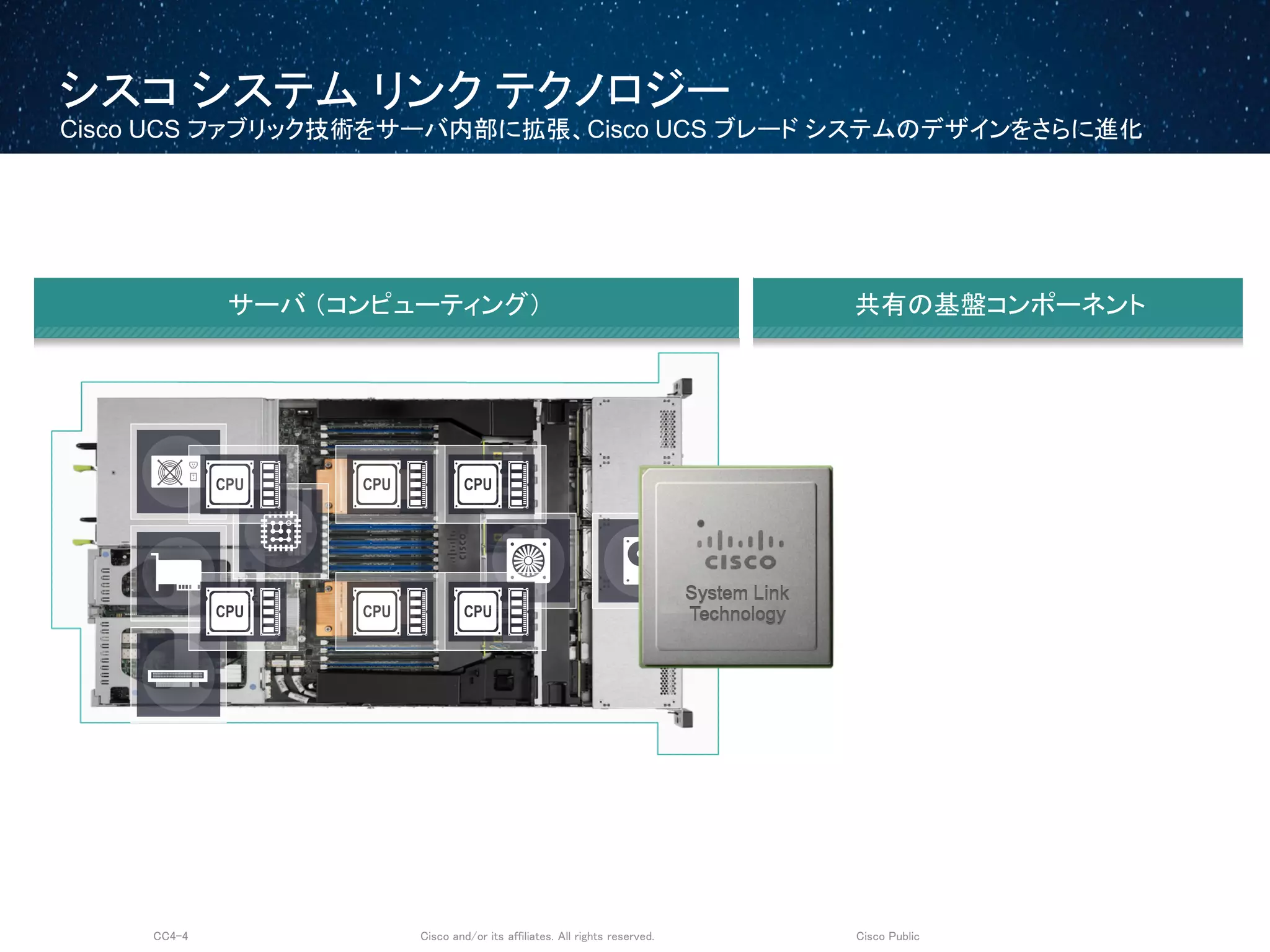

シスコ システム リンク テクノロジー
Cisco UCS ファブリック技術をサーバ内部に拡張、Cisco UCS ブレード システムのデザインをさらに進化
サーバ (コンピューティング) 共有の基盤コンポーネント
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

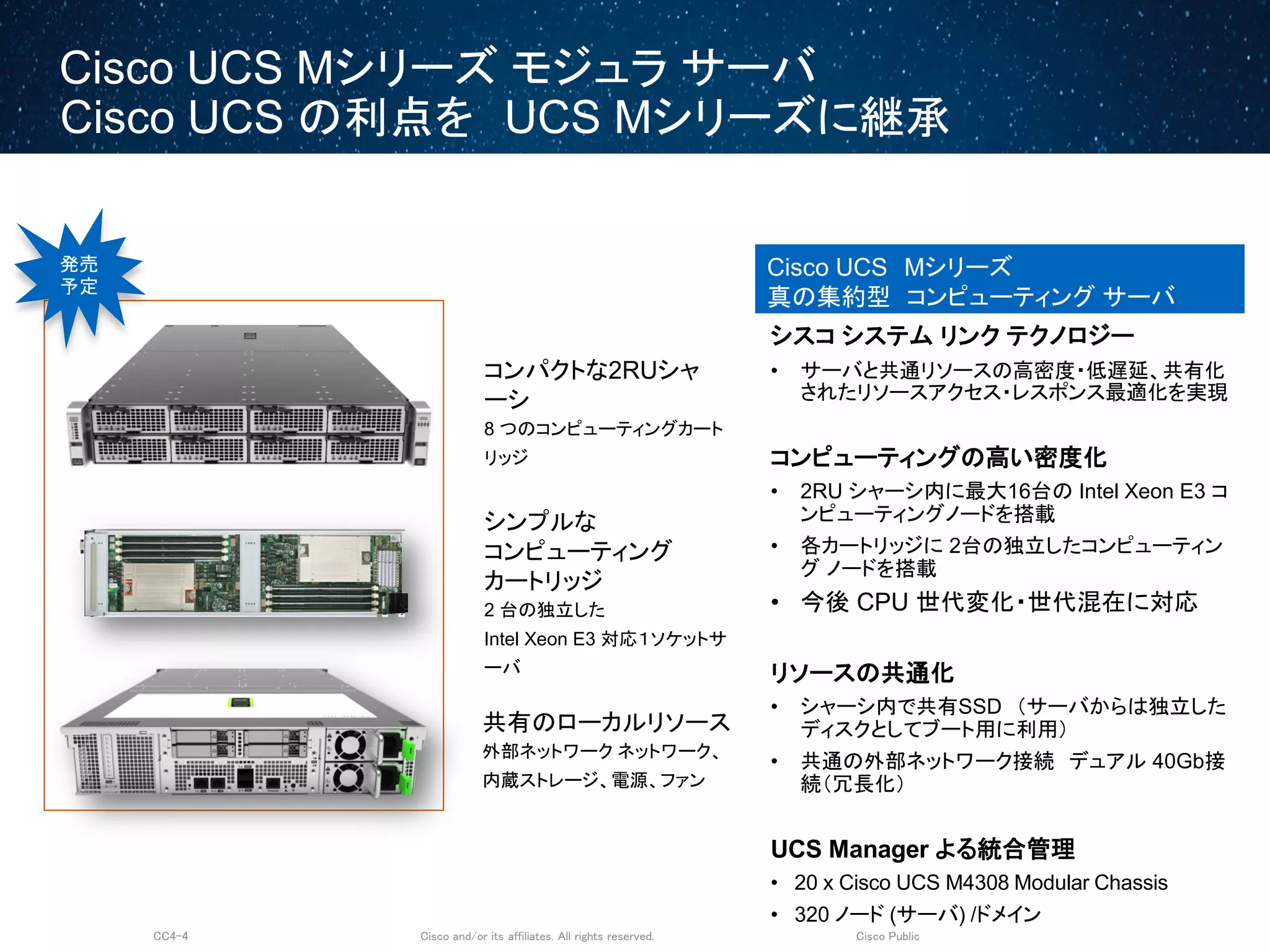

Cisco UCS Mシリーズ モジュラ サーバ
Cisco UCS の利点を UCS Mシリーズに継承
Cisco UCS Mシリーズ
真の集約型 コンピューティング サーバ
コンパクトな2RUシャ
ーシ
8 つのコンピューティングカート
リッジ
共有のローカルリソース
外部ネットワーク ネットワーク、
内蔵ストレージ、電源、ファン
シンプルな
コンピューティング
カートリッジ
2 台の独立した
Intel Xeon E3 対応1ソケットサ
ーバ
シスコ システム リンク テクノロジー
• サーバと共通リソースの高密度・低遅延、共有化
されたリソースアクセス・レスポンス最適化を実現
コンピューティングの高い密度化
• 2RU シャーシ内に最大16台の Intel Xeon E3 コ
ンピューティングノードを搭載
• 各カートリッジに 2台の独立したコンピューティン
グ ノードを搭載
• 今後 CPU 世代変化・世代混在に対応
リソースの共通化
• シャーシ内で共有SSD (サーバからは独立した
ディスクとしてブート用に利用)
• 共通の外部ネットワーク接続 デュアル 40Gb接
続(冗長化)
UCS Manager よる統合管理
• 20 x Cisco UCS M4308 Modular Chassis
• 320 ノード (サーバ) /ドメイン
発売
予定
Cisco UCS C3160/C3260 ラック サーバ
(高密度ストレージ サーバ)
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

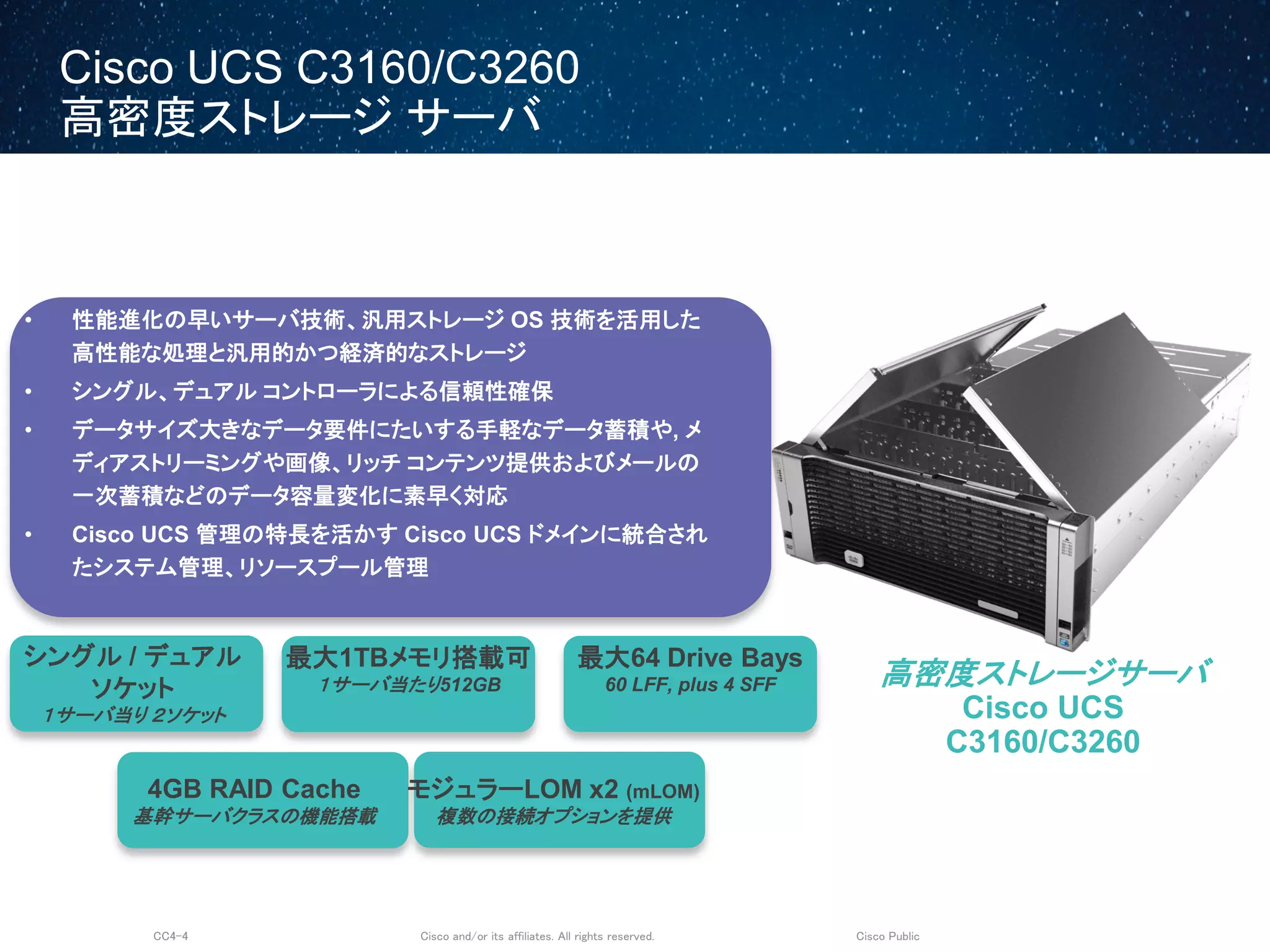

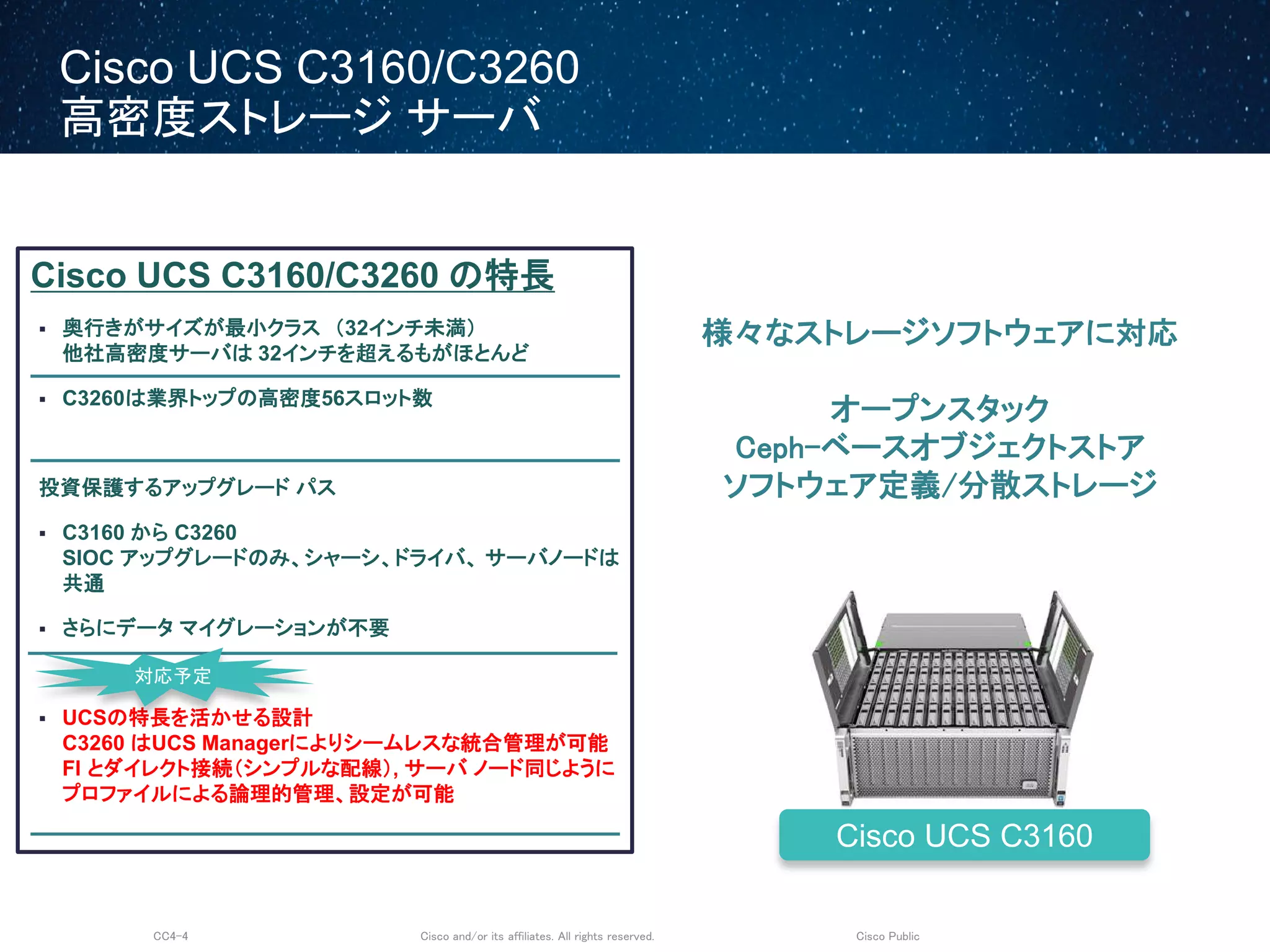

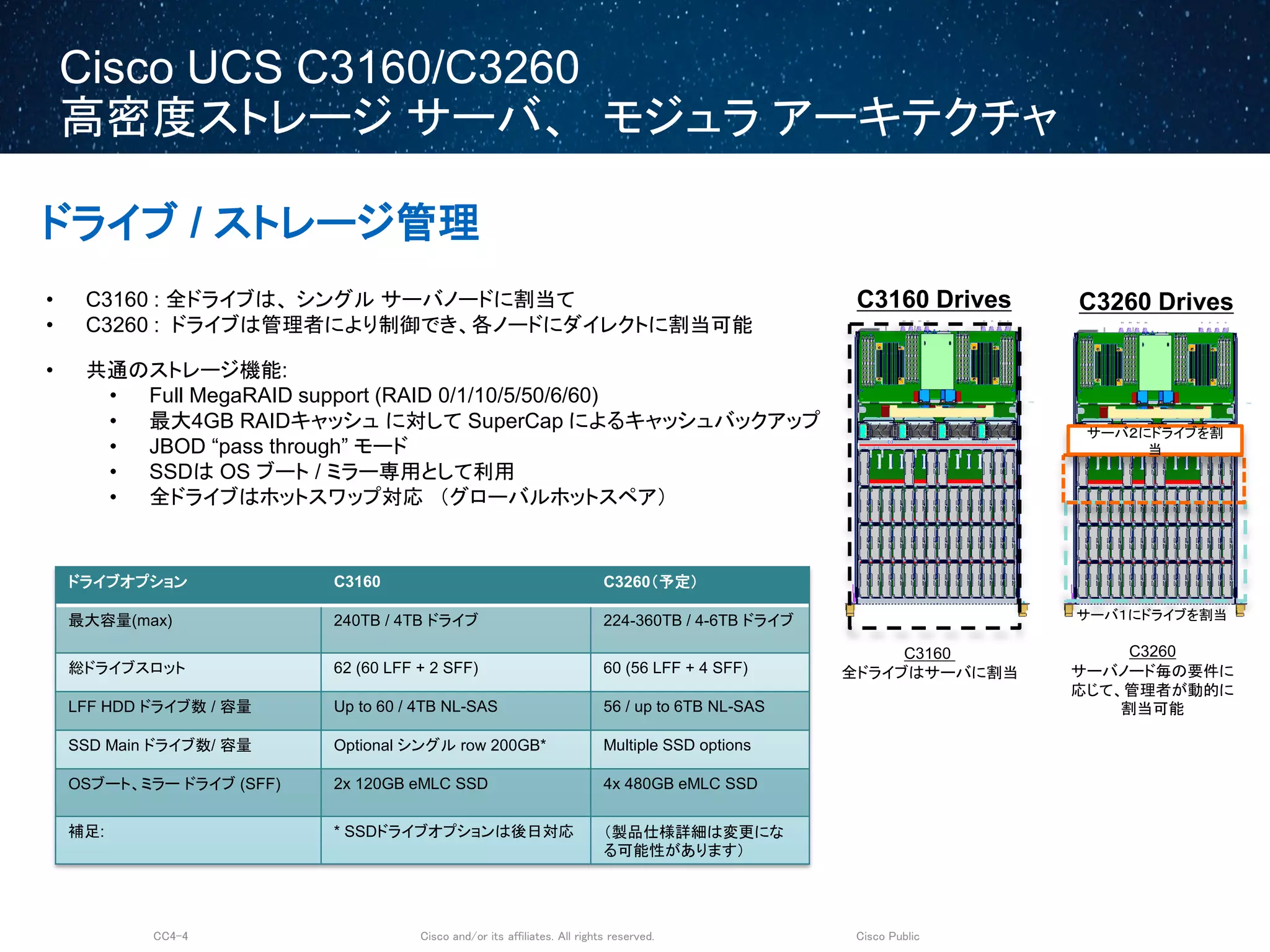

Cisco UCS C3160/C3260
高密度ストレージ サーバ
シングル / デュアル
ソケット
1サーバ当り 2ソケット
4GB RAID Cache
基幹サーバクラスの機能搭載
モジュラーLOM x2 (mLOM)
複数の接続オプションを提供
最大1TBメモリ搭載可
1サーバ当たり512GB
最大64 Drive Bays
60 LFF, plus 4 SFF
• 240TB ストレージ容量を コンパクトな4U筐体で提供
• 性能進化の早いサーバ技術、汎用ストレージ OS 技術を活用した
高性能な処理と汎用的かつ経済的なストレージ
• シングル、デュアル コントローラによる信頼性確保
• データサイズ大きなデータ要件にたいする手軽なデータ蓄積や, メ
ディアストリーミングや画像、リッチ コンテンツ提供およびメールの
一次蓄積などのデータ容量変化に素早く対応
• Cisco UCS 管理の特長を活かす Cisco UCS ドメインに統合され
たシステム管理、リソースプール管理
高密度ストレージサーバ
Cisco UCS
C3160/C3260
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

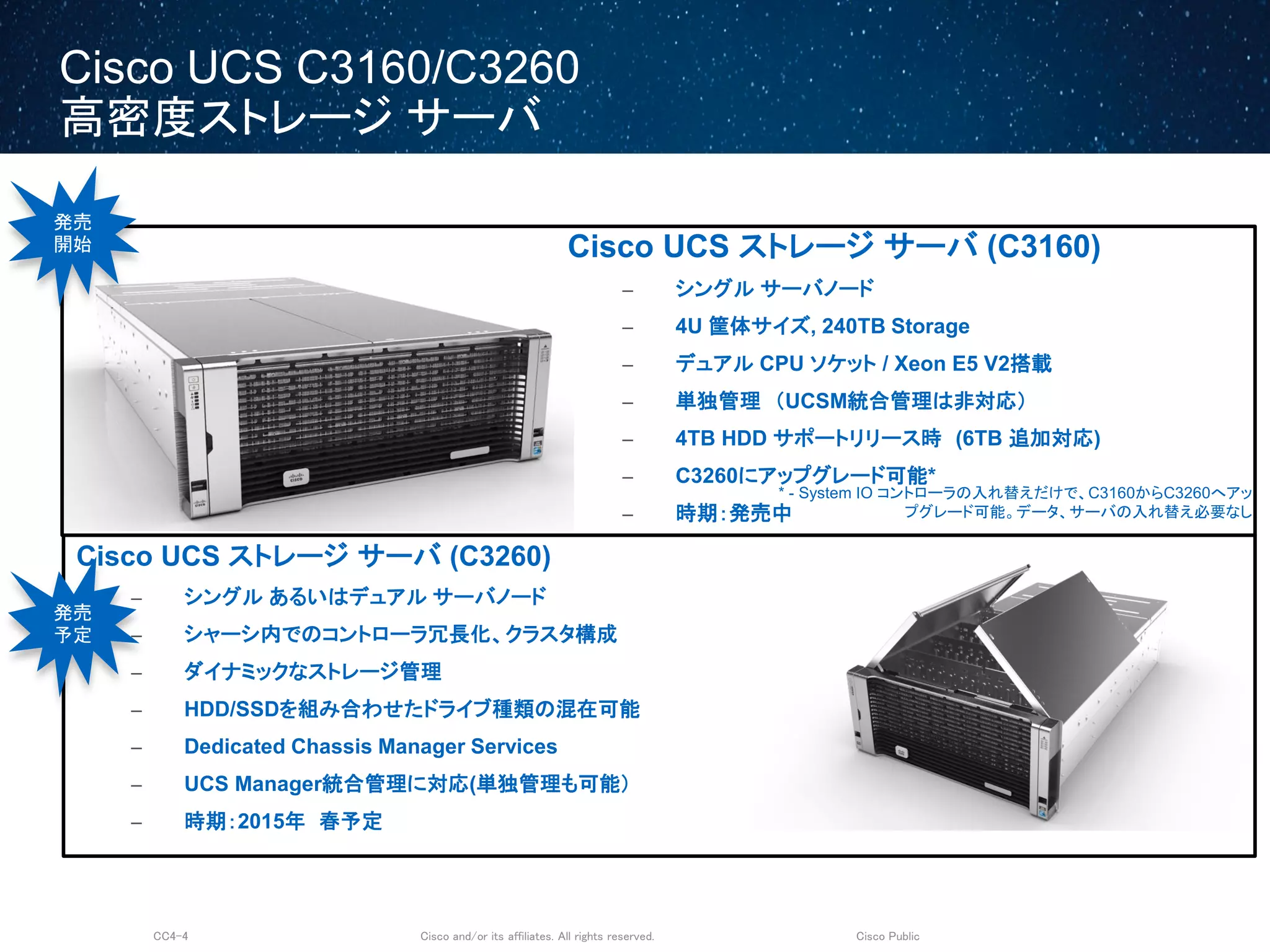

Cisco UCS C3160/C3260
高密度ストレージ サーバ
Cisco UCS ストレージ サーバ (C3260)
– シングル あるいはデュアル サーバノード
– シャーシ内でのコントローラ冗長化、クラスタ構成
– ダイナミックなストレージ管理
– HDD/SSDを組み合わせたドライブ種類の混在可能
– Dedicated Chassis Manager Services
– UCS Manager統合管理に対応(単独管理も可能)
– 時期:2015年 春予定

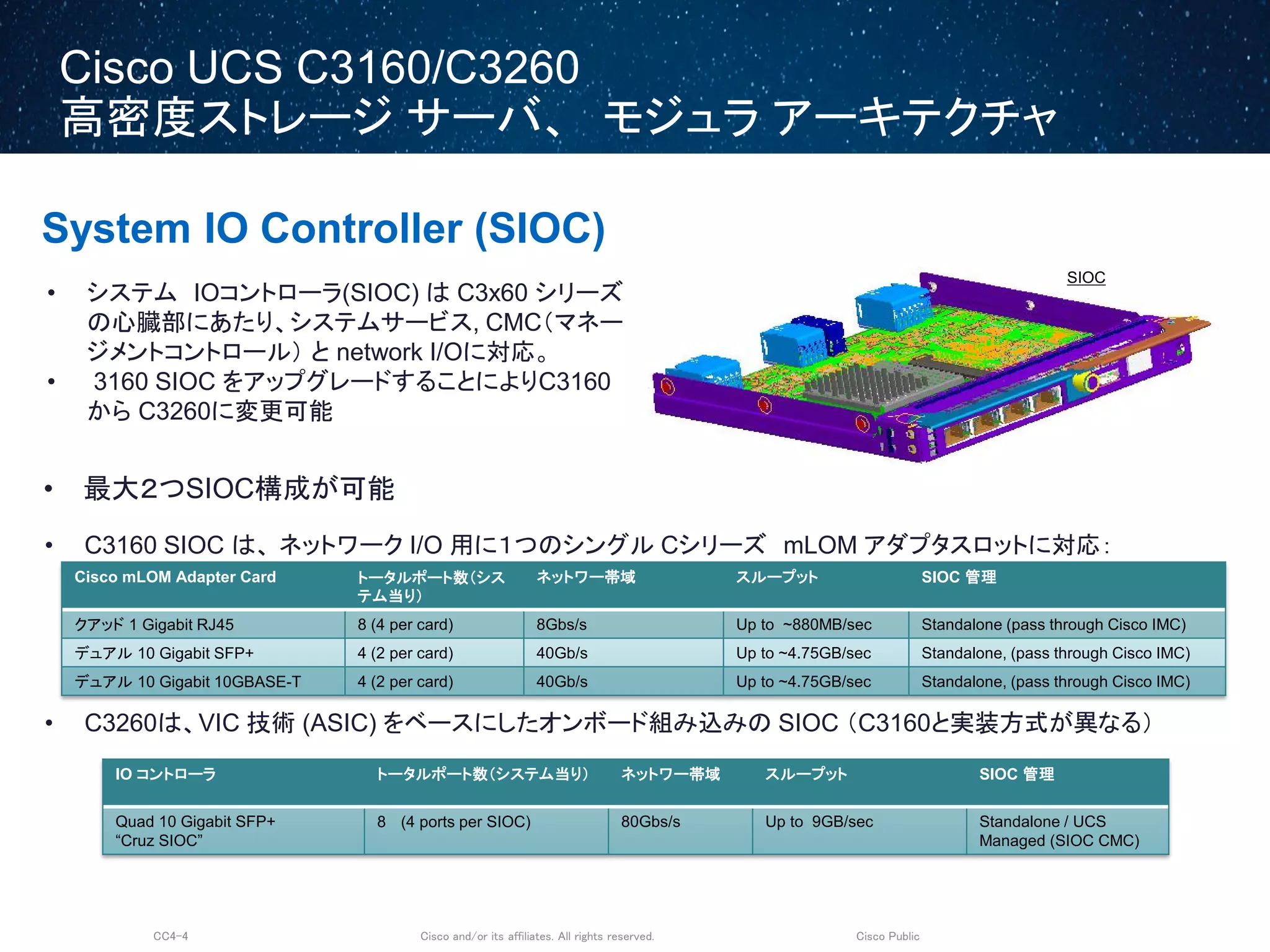

* - System IO コントローラの入れ替えだけで、C3160からC3260へアッ
プグレード可能。データ、サーバの入れ替え必要なし
Cisco UCS ストレージ サーバ (C3160)
– シングル サーバノード
– 4U 筐体サイズ, 240TB Storage
– デュアル CPU ソケット / Xeon E5 V2搭載
– 単独管理 (UCSM統合管理は非対応)
– 4TB HDD サポートリリース時 (6TB 追加対応)
– C3260にアップグレード可能*
– 時期:発売中
発売
予定
発売
開始
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public
Cisco UCS C3160/C3260
高密度ストレージ サーバ
Cisco UCS C3160/C3260 の特長
 奥行きがサイズが最小クラス (32インチ未満)
他社高密度サーバは 32インチを超えるもがほとんど
 C3260は業界トップの高密度56スロット数
投資保護するアップグレード パス
 C3160 から C3260
SIOC アップグレードのみ、シャーシ、ドライバ、 サーバノードは
共通
 さらにデータ マイグレーションが不要
 UCSの特長を活かせる設計
C3260 はUCS Managerによりシームレスな統合管理が可能
FI とダイレクト接続(シンプルな配線), サーバ ノード同じように
プロファイルによる論理的管理、設定が可能
Cisco UCS C3160
対応予定
様々なストレージソフトウェアに対応
オープンスタック
Ceph-ベースオブジェクトストア
ソフトウェア定義/分散ストレージ
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

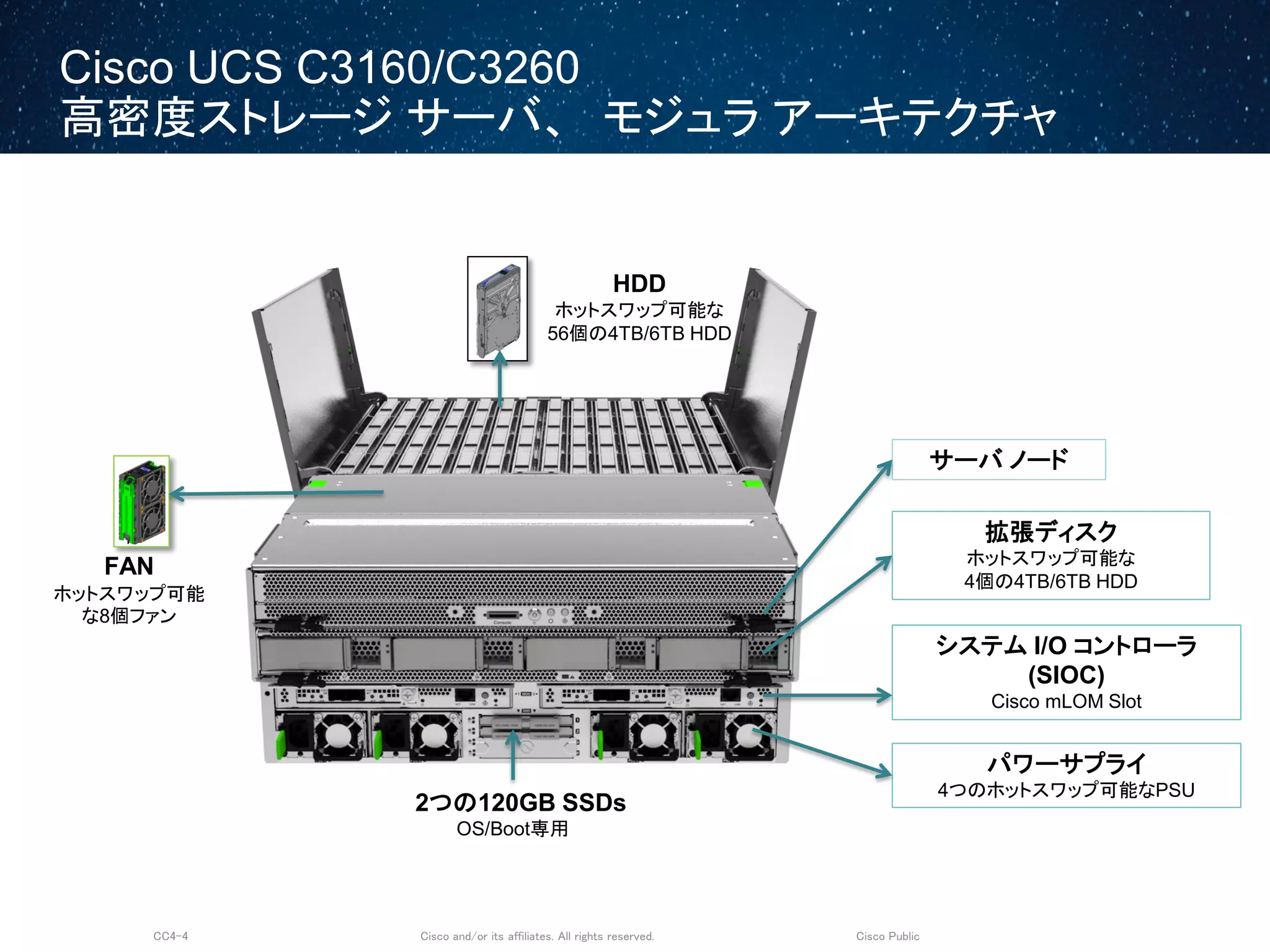

Cisco UCS C3160/C3260
高密度ストレージ サーバ、 モジュラ アーキテクチャ
HDD
ホットスワップ可能な
56個の4TB/6TB HDD
FAN
ホットスワップ可能
な8個ファン
サーバ ノード
拡張ディスク
ホットスワップ可能な
4個の4TB/6TB HDD
2つの120GB SSDs
OS/Boot専用
システム I/O コントローラ
(SIOC)
Cisco mLOM Slot
パワーサプライ
4つのホットスワップ可能なPSU
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public
Cisco UCS C3160/C3260
高密度ストレージ サーバ、 モジュラ アーキテクチャ

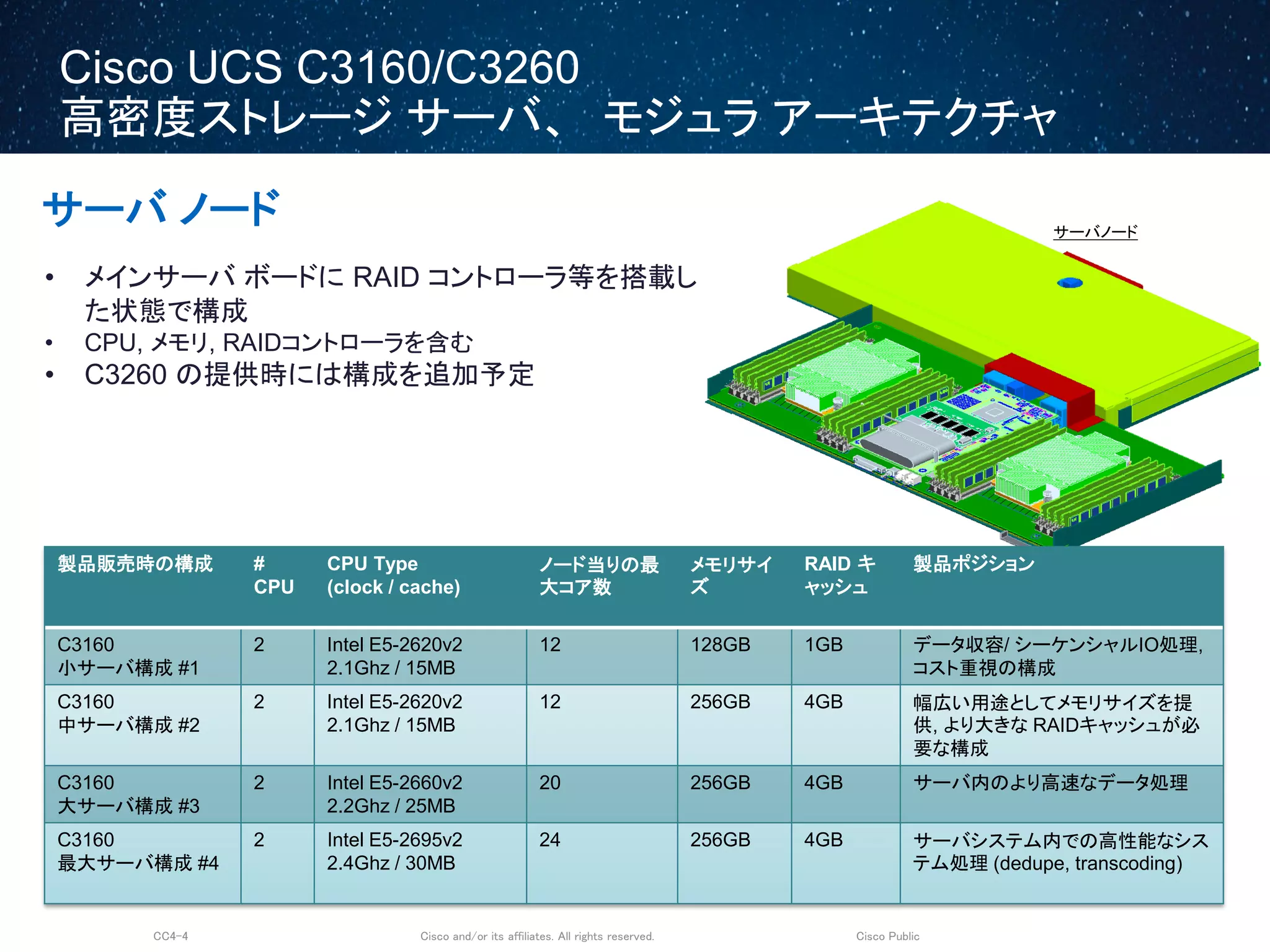

サーバ ノード
• メインサーバ ボードに RAID コントローラ等を搭載し
た状態で構成
• CPU, メモリ, RAIDコントローラを含む
• C3260 の提供時には構成を追加予定
製品販売時の構成 #
CPU
CPU Type
(clock / cache)
ノード当りの最
大コア数
メモリサイ
ズ
RAID キ
ャッシュ
製品ポジション
C3160
小サーバ構成 #1
2 Intel E5-2620v2
2.1Ghz / 15MB
12 128GB 1GB データ収容/ シーケンシャルIO処理,
コスト重視の構成
C3160
中サーバ構成 #2
2 Intel E5-2620v2
2.1Ghz / 15MB
12 256GB 4GB 幅広い用途としてメモリサイズを提
供, より大きな RAIDキャッシュが必
要な構成
C3160
大サーバ構成 #3
2 Intel E5-2660v2
2.2Ghz / 25MB
20 256GB 4GB サーバ内のより高速なデータ処理
C3160
最大サーバ構成 #4
2 Intel E5-2695v2
2.4Ghz / 30MB
24 256GB 4GB サーバシステム内での高性能なシス
テム処理 (dedupe, transcoding)
サーバノード
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public
Cisco UCS C3160/C3260
高密度ストレージ サーバ、 モジュラ アーキテクチャ
• C3160 SIOC は、 ネットワーク I/O 用に1つのシングル Cシリーズ mLOM アダプタスロットに対応:
• C3260は、VIC 技術 (ASIC) をベースにしたオンボード組み込みの SIOC (C3160と実装方式が異なる)
System IO Controller (SIOC)
Cisco mLOM Adapter Card トータルポート数(シス
テム当り)
ネットワー帯域 スループット SIOC 管理
クアッド 1 Gigabit RJ45 8 (4 per card) 8Gbs/s Up to ~880MB/sec Standalone (pass through Cisco IMC)
デュアル 10 Gigabit SFP+ 4 (2 per card) 40Gb/s Up to ~4.75GB/sec Standalone, (pass through Cisco IMC)
デュアル 10 Gigabit 10GBASE-T 4 (2 per card) 40Gb/s Up to ~4.75GB/sec Standalone, (pass through Cisco IMC)
• システム IOコントローラ(SIOC) は C3x60 シリーズ
の心臓部にあたり、システムサービス, CMC(マネー
ジメントコントロール) と network I/Oに対応。
• 3160 SIOC をアップグレードすることによりC3160
から C3260に変更可能
• 最大2つSIOC構成が可能
IO コントローラ トータルポート数(システム当り) ネットワー帯域 スループット SIOC 管理
Quad 10 Gigabit SFP+
“Cruz SIOC”
8 (4 ports per SIOC) 80Gbs/s Up to 9GB/sec Standalone / UCS
Managed (SIOC CMC)
SIOC
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public
Cisco UCS C3160/C3260
高密度ストレージ サーバ、 モジュラ アーキテクチャ

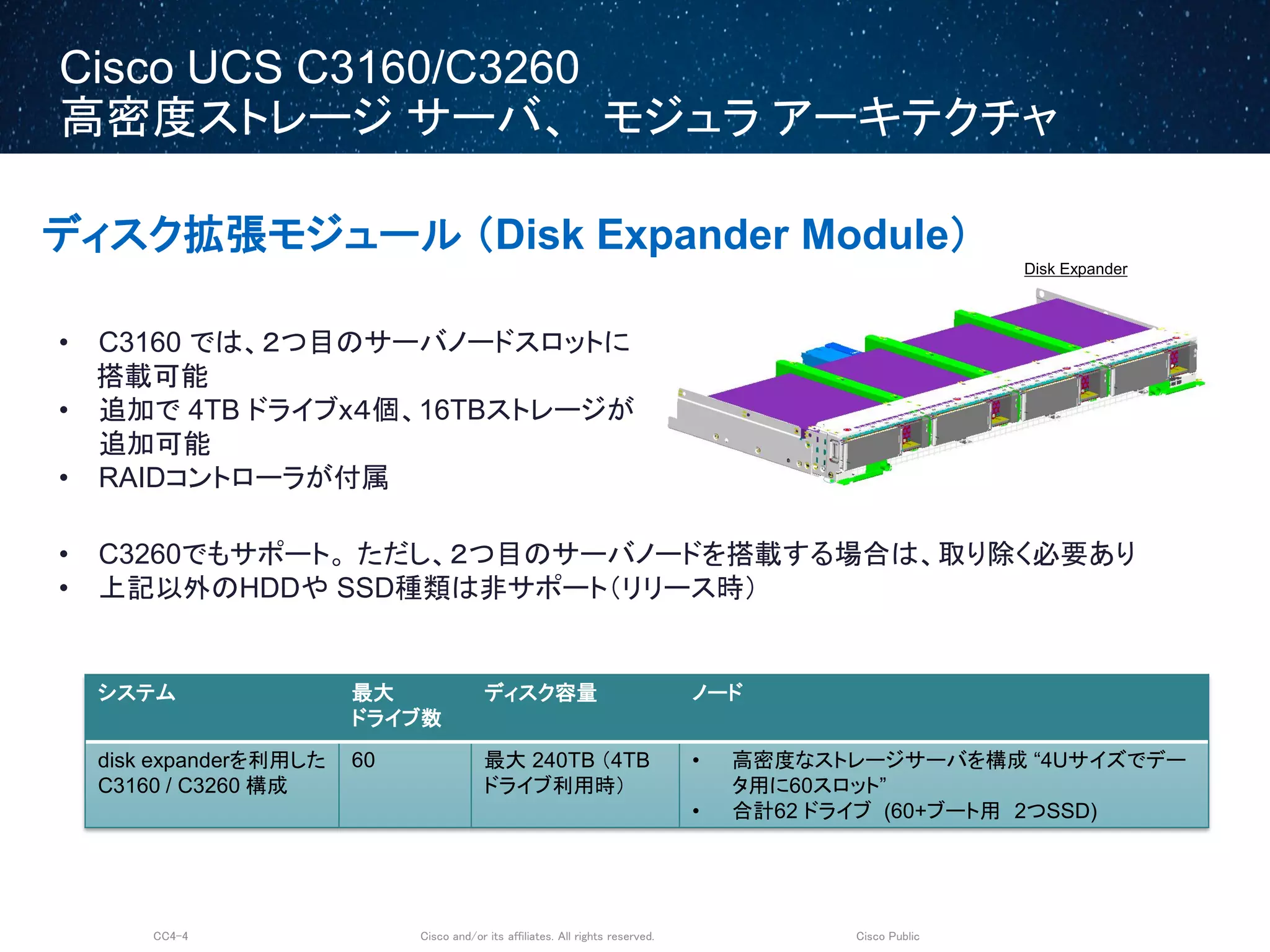

ディスク拡張モジュール (Disk Expander Module)
システム 最大
ドライブ数
ディスク容量 ノード
disk expanderを利用した
C3160 / C3260 構成
60 最大 240TB (4TB
ドライブ利用時)
• 高密度なストレージサーバを構成 “4Uサイズでデー
タ用に60スロット”
• 合計62 ドライブ (60+ブート用 2つSSD)
• C3260でもサポート。 ただし、2つ目のサーバノードを搭載する場合は、取り除く必要あり
• 上記以外のHDDや SSD種類は非サポート(リリース時)
• C3160 では、2つ目のサーバノードスロットに
搭載可能
• 追加で 4TB ドライブx4個、16TBストレージが
追加可能
• RAIDコントローラが付属
• オプション追加モジュール;ドライブ搭載数拡張
Disk Expander
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public
Cisco UCS C3160/C3260
高密度ストレージ サーバ、 モジュラ アーキテクチャ
ドライブ / ストレージ管理
ドライブオプション C3160 C3260(予定)
最大容量(max) 240TB / 4TB ドライブ 224-360TB / 4-6TB ドライブ
総ドライブスロット 62 (60 LFF + 2 SFF) 60 (56 LFF + 4 SFF)
LFF HDD ドライブ数 / 容量 Up to 60 / 4TB NL-SAS 56 / up to 6TB NL-SAS
SSD Main ドライブ数/ 容量 Optional シングル row 200GB* Multiple SSD options
OSブート、ミラー ドライブ (SFF) 2x 120GB eMLC SSD 4x 480GB eMLC SSD
補足: * SSDドライブオプションは後日対応 (製品仕様詳細は変更にな
る可能性があります)
• 共通のストレージ機能:
• Full MegaRAID support (RAID 0/1/10/5/50/6/60)
• 最大4GB RAIDキャッシュ に対して SuperCap によるキャッシュバックアップ
• JBOD “pass through” モード
• SSDは OS ブート / ミラー専用として利用
• 全ドライブはホットスワップ対応 (グローバルホットスペア)
• C3160 : 全ドライブは、 シングル サーバノードに割当て
• C3260 : ドライブは管理者により制御でき、各ノードにダイレクトに割当可能
C3160
全ドライブはサーバに割当
C3160 Drives
C3260
サーバノード毎の要件に
応じて、管理者が動的に
割当可能
サーバ1にドライブを割当
サーバ2にドライブを割
当
C3260 Drives
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public
Cisco UCS C3160/C3260
高密度ストレージ サーバ、 モジュラ アーキテクチャ

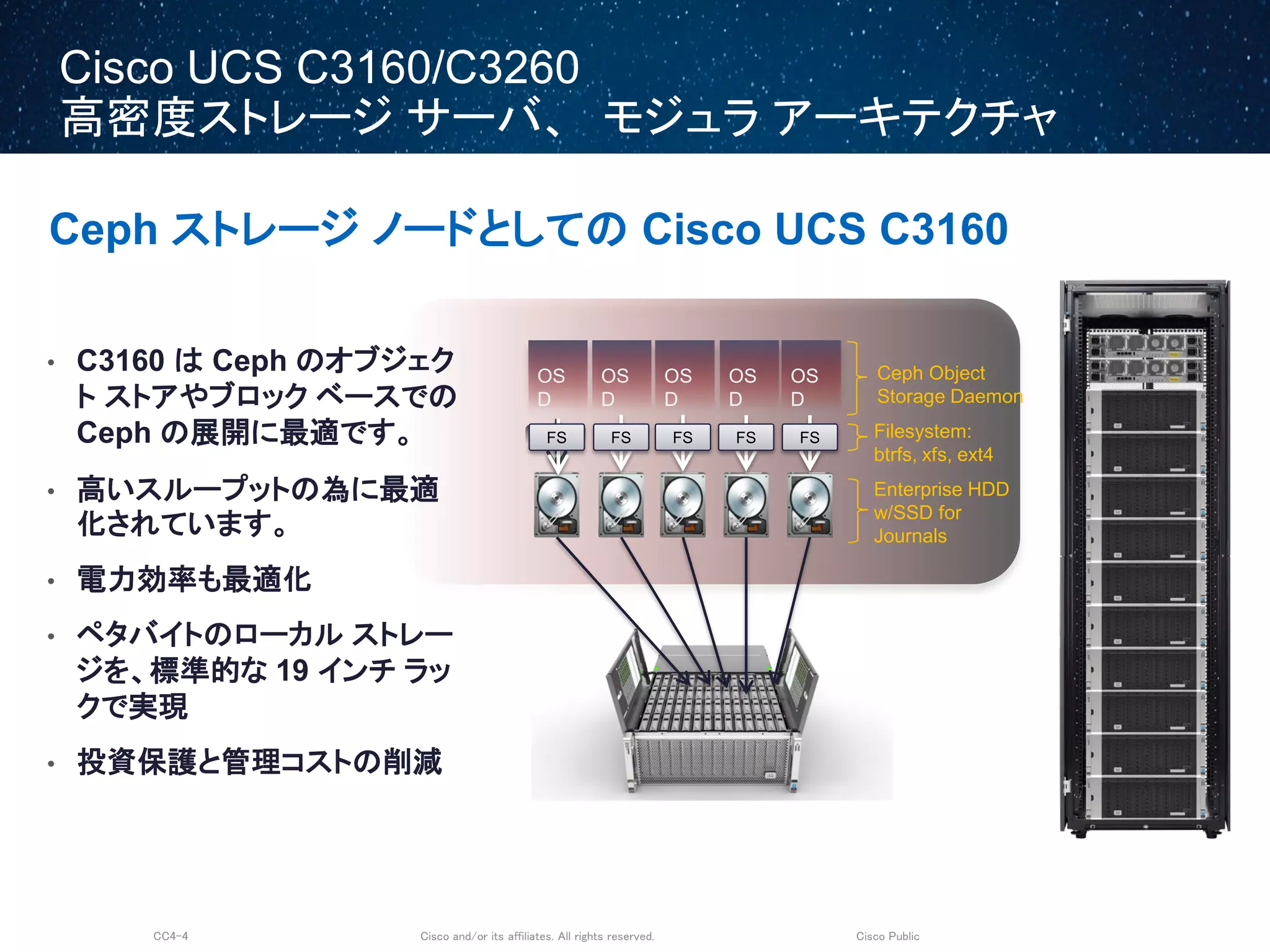

• C3160 は Ceph のオブジェク
ト ストアやブロック ベースでの
Ceph の展開に最適です。
• 高いスループットの為に最適
化されています。
• 電力効率も最適化
• ペタバイトのローカル ストレー
ジを、標準的な 19 インチ ラッ
クで実現
• 投資保護と管理コストの削減
Ceph ストレージ ノードとしての Cisco UCS C3160
FS FS FS FS Filesystem:
btrfs, xfs, ext4
Enterprise HDD
w/SSD for
Journals
Ceph Object
Storage Daemon
FS
OS
D
OS
D
OS
D
OS
D
OS
D
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public
Cisco UCS C3160/C3260
高密度ストレージ サーバ、 モジュラ アーキテクチャ

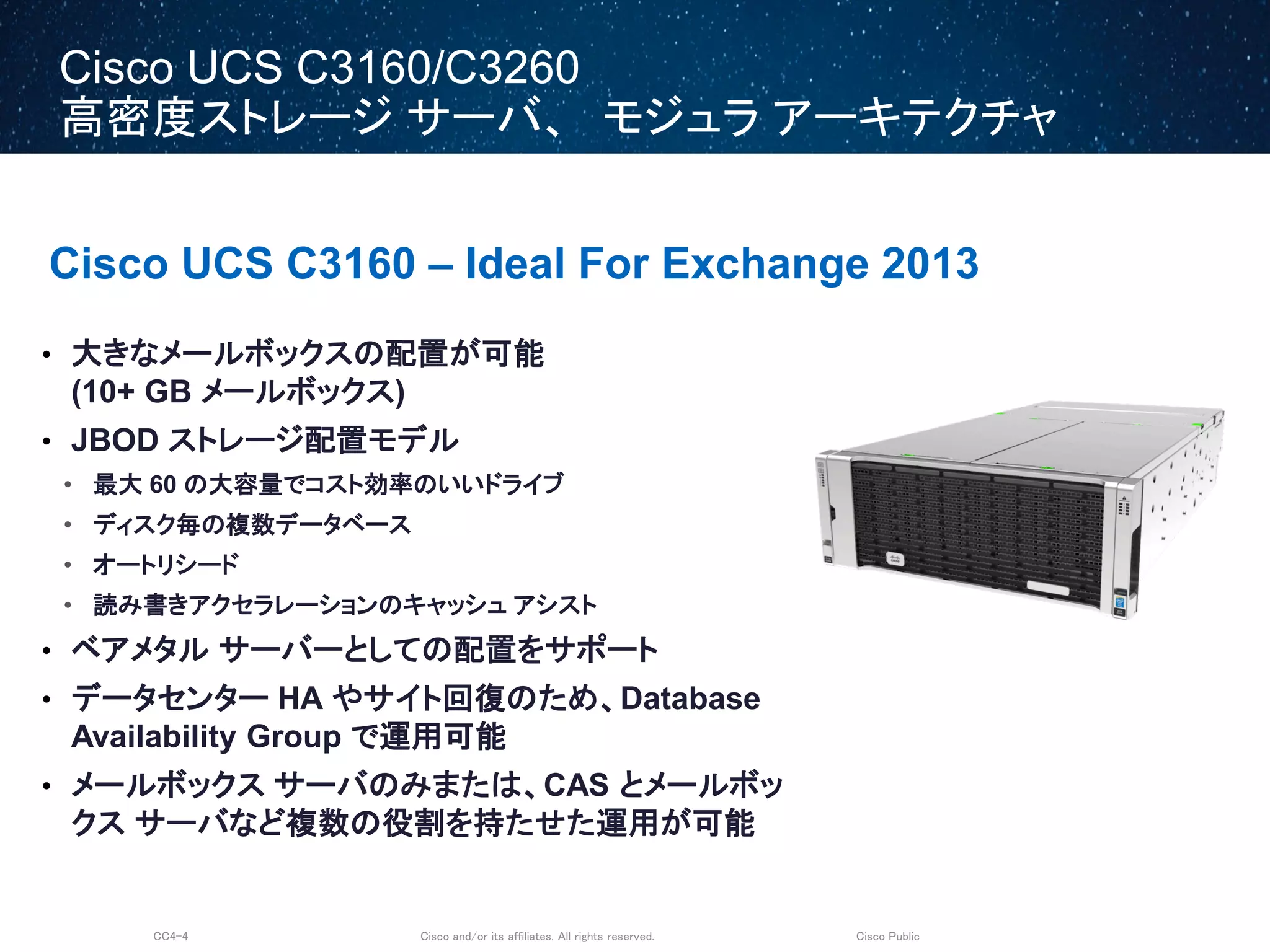

Cisco UCS C3160 – Ideal For Exchange 2013
• 大きなメールボックスの配置が可能
(10+ GB メールボックス)
• JBOD ストレージ配置モデル
• 最大 60 の大容量でコスト効率のいいドライブ
• ディスク毎の複数データベース
• オートリシード
• 読み書きアクセラレーションのキャッシュ アシスト
• ベアメタル サーバーとしての配置をサポート
• データセンター HA やサイト回復のため、Database
Availability Group で運用可能
• メールボックス サーバのみまたは、CAS とメールボッ
クス サーバなど複数の役割を持たせた運用が可能
Cisco UCS Invicta (インビクタ) シリーズ
(ストレージ)
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

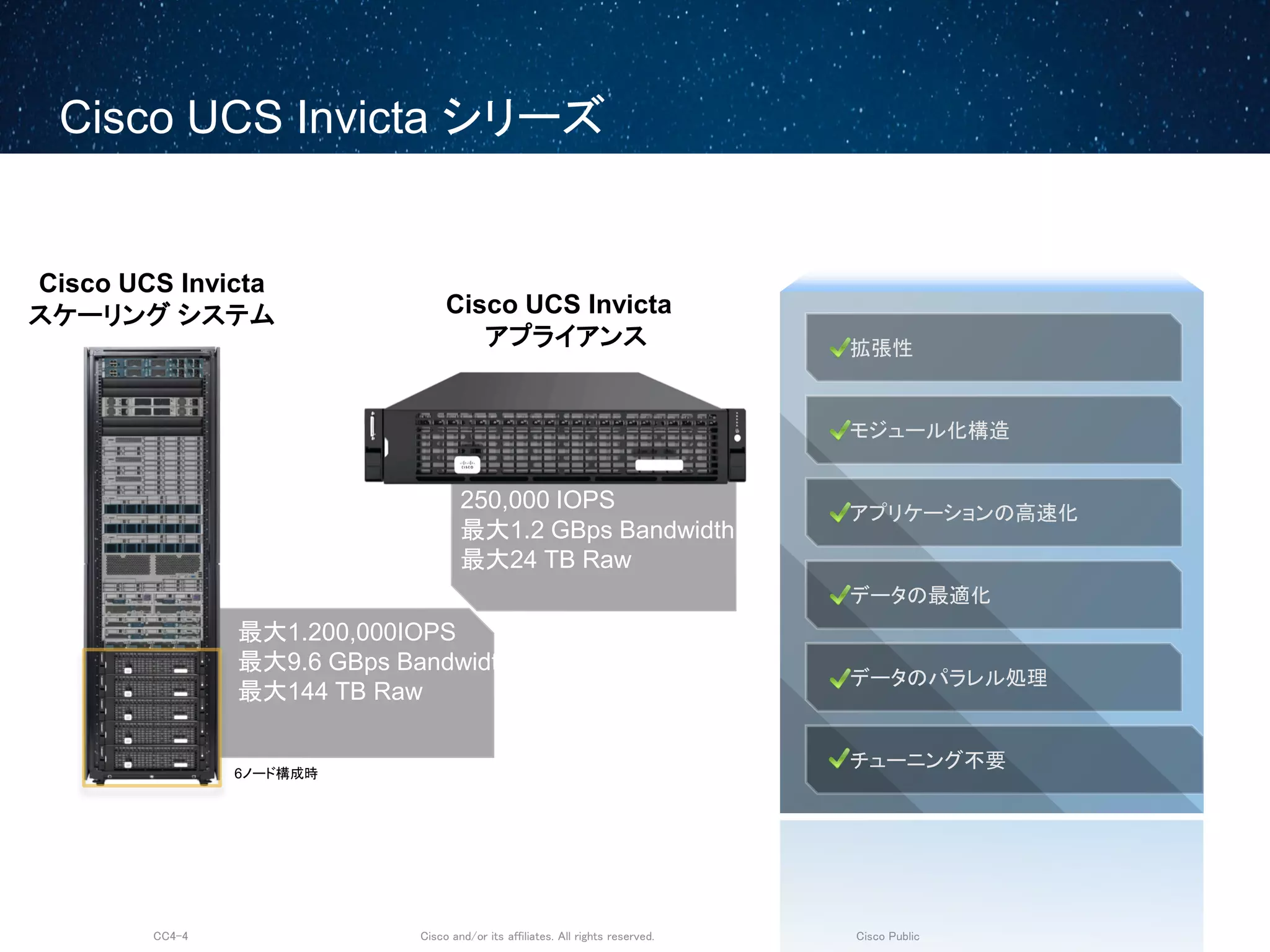

Cisco UCS Invicta シリーズ
最大1.200,000IOPS
最大9.6 GBps Bandwidth
最大144 TB Raw
Cisco UCS Invicta
アプライアンス
Cisco UCS Invicta
スケーリング システム
拡張性
モジュール化構造
アプリケーションの高速化
データの最適化
データのパラレル処理
チューニング不要
250,000 IOPS
最大1.2 GBps Bandwidth
最大24 TB Raw
6ノード構成時
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

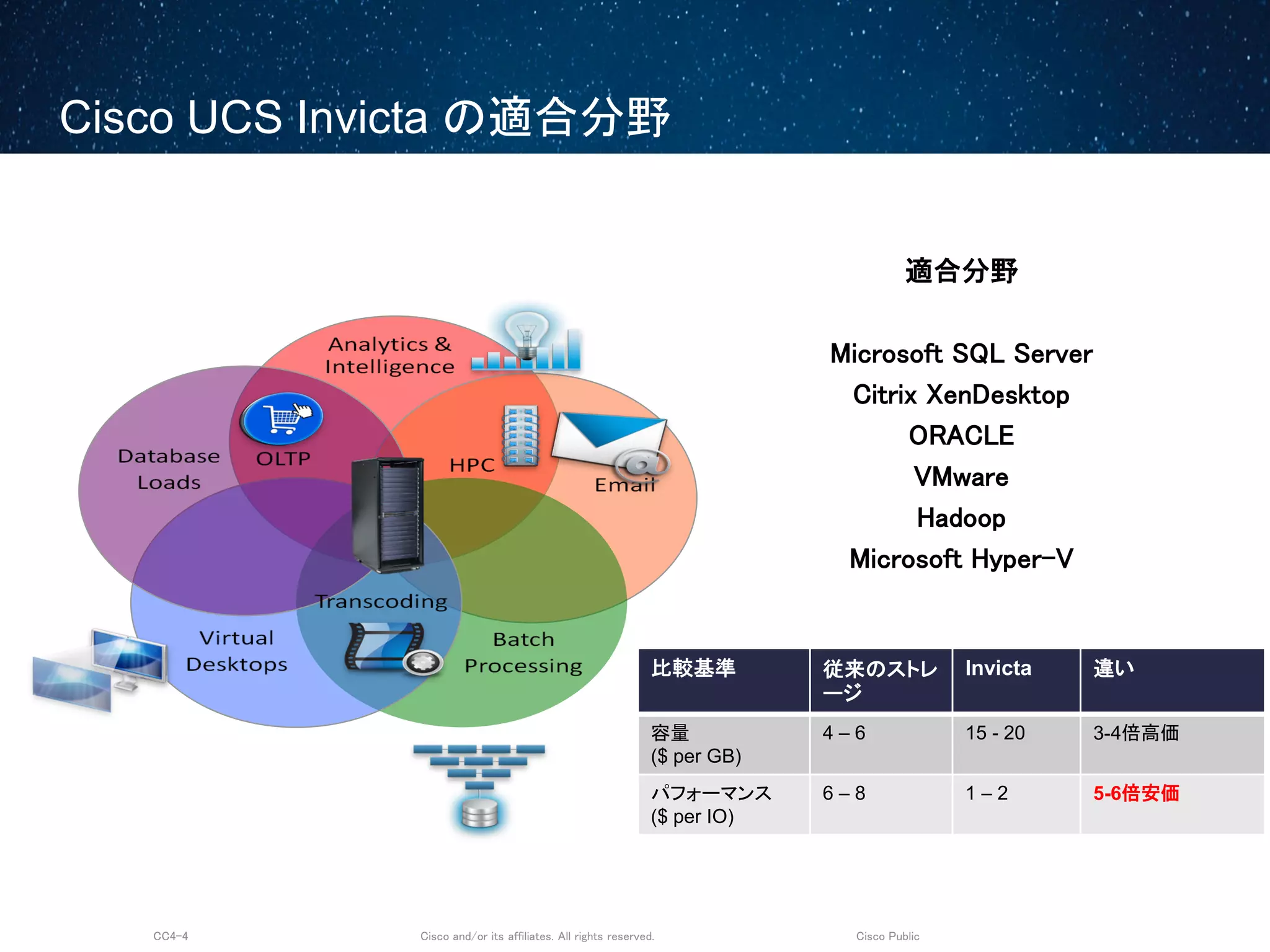

Cisco UCS Invicta の適合分野
比較基準 従来のストレ
ージ
Invicta 違い
容量
($ per GB)
4 – 6 15 - 20 3-4倍高価
パフォーマンス
($ per IO)
6 – 8 1 – 2 5-6倍安価
適合分野
Microsoft SQL Server
Citrix XenDesktop
ORACLE
VMware
Hadoop
Microsoft Hyper-V
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

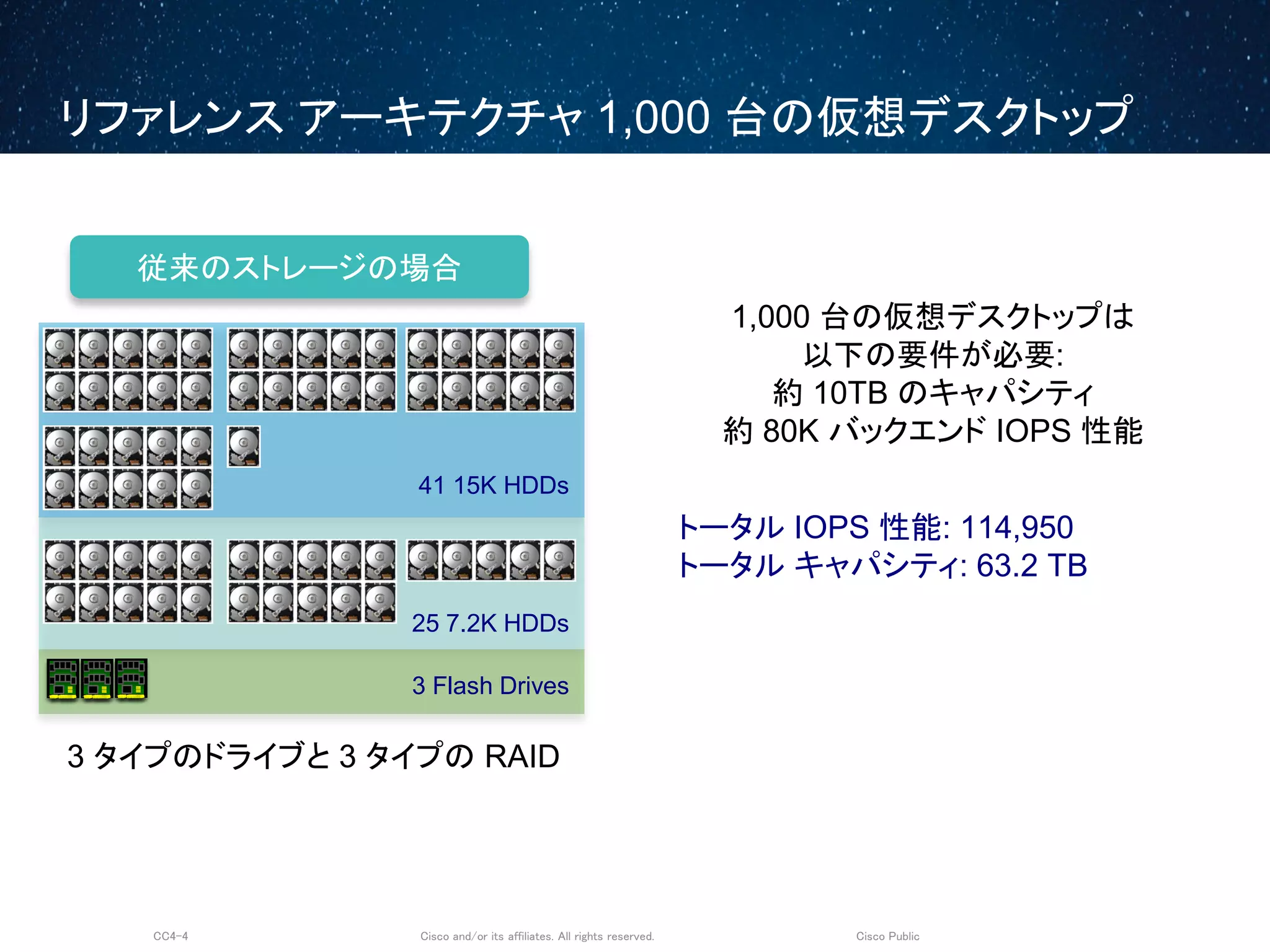

リファレンス アーキテクチャ 1,000 台の仮想デスクトップ
3 タイプのドライブと 3 タイプの RAID
1,000 台の仮想デスクトップは
以下の要件が必要:
約 10TB のキャパシティ
約 80K バックエンド IOPS 性能
41 15K HDDs
25 7.2K HDDs
3 Flash Drives
トータル IOPS 性能: 114,950
トータル キャパシティ: 63.2 TB
従来のストレージの場合
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

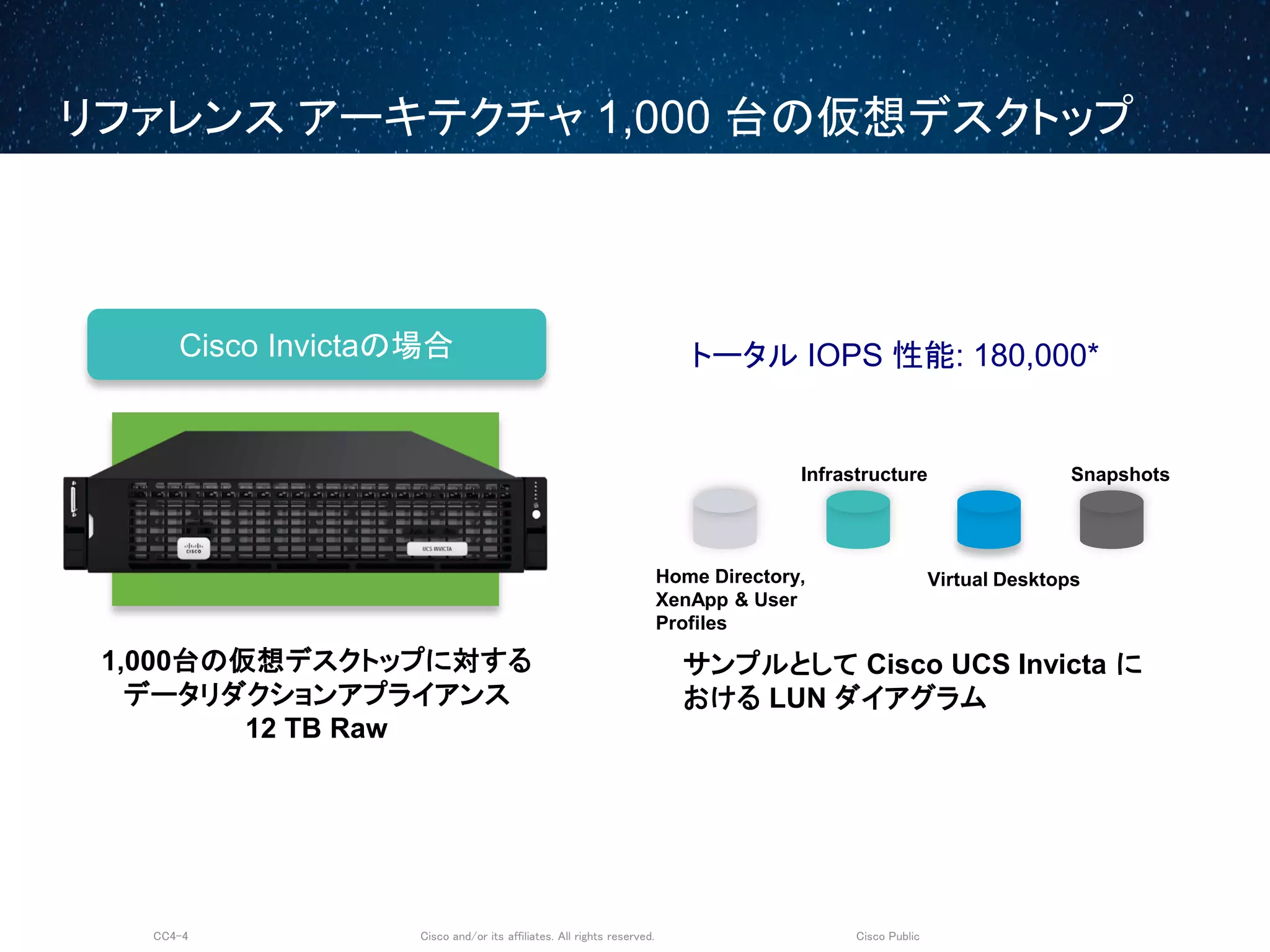

リファレンス アーキテクチャ 1,000 台の仮想デスクトップ
サンプルとして Cisco UCS Invicta に
おける LUN ダイアグラム
Home Directory,
XenApp & User
Profiles
SnapshotsInfrastructure
Virtual Desktops
1,000台の仮想デスクトップに対する
データリダクションアプライアンス
12 TB Raw
トータル IOPS 性能: 180,000*Cisco Invictaの場合
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

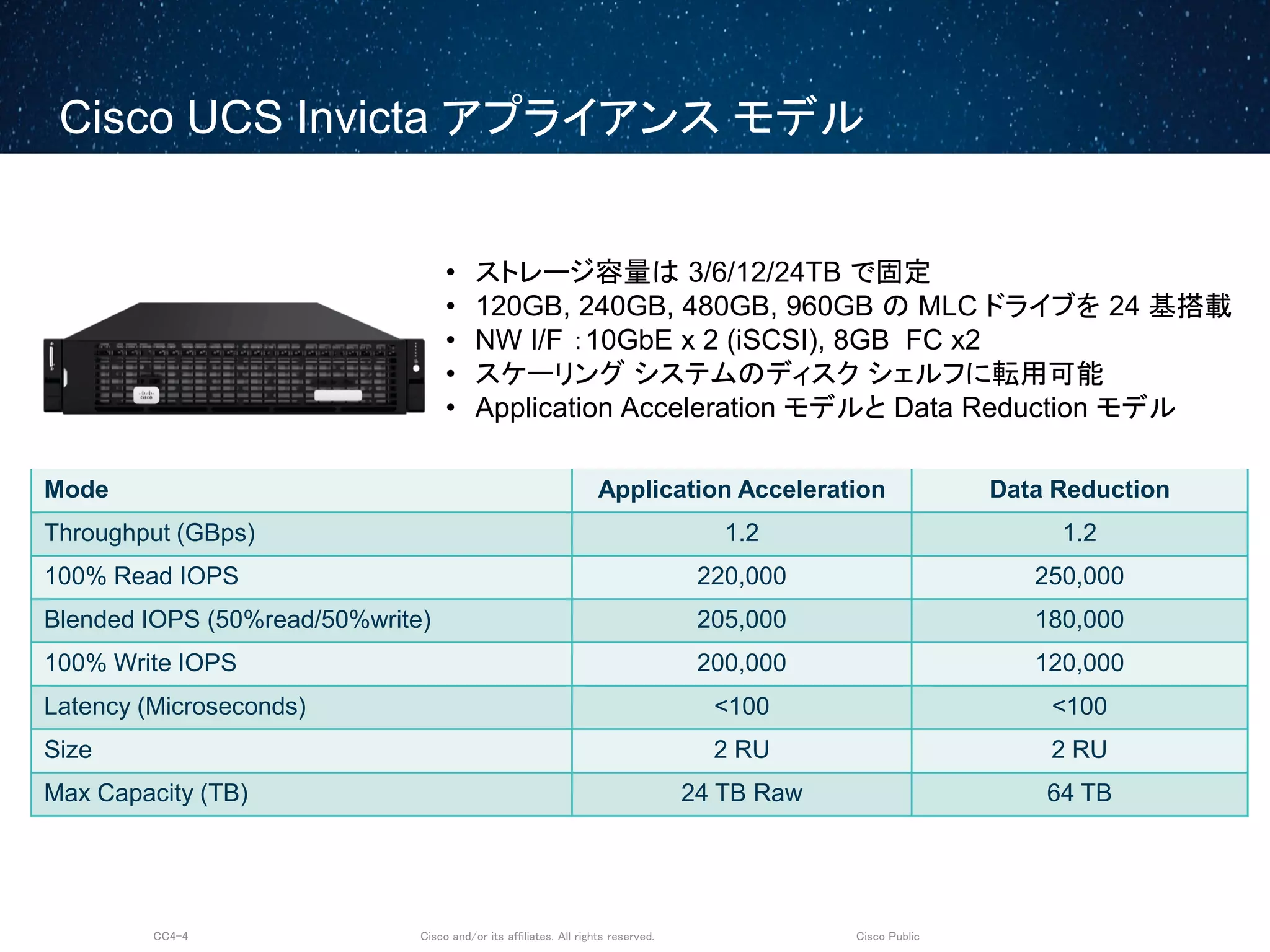

Cisco UCS Invicta アプライアンス モデル
• ストレージ容量は 3/6/12/24TB で固定
• 120GB, 240GB, 480GB, 960GB の MLC ドライブを 24 基搭載
• NW I/F :10GbE x 2 (iSCSI), 8GB FC x2
• スケーリング システムのディスク シェルフに転用可能
• Application Acceleration モデルと Data Reduction モデル
Mode Application Acceleration Data Reduction
Throughput (GBps) 1.2 1.2
100% Read IOPS 220,000 250,000
Blended IOPS (50%read/50%write) 205,000 180,000
100% Write IOPS 200,000 120,000
Latency (Microseconds) <100 <100
Size 2 RU 2 RU
Max Capacity (TB) 24 TB Raw 64 TB
Cisco Data Center
管理ソリューション
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public

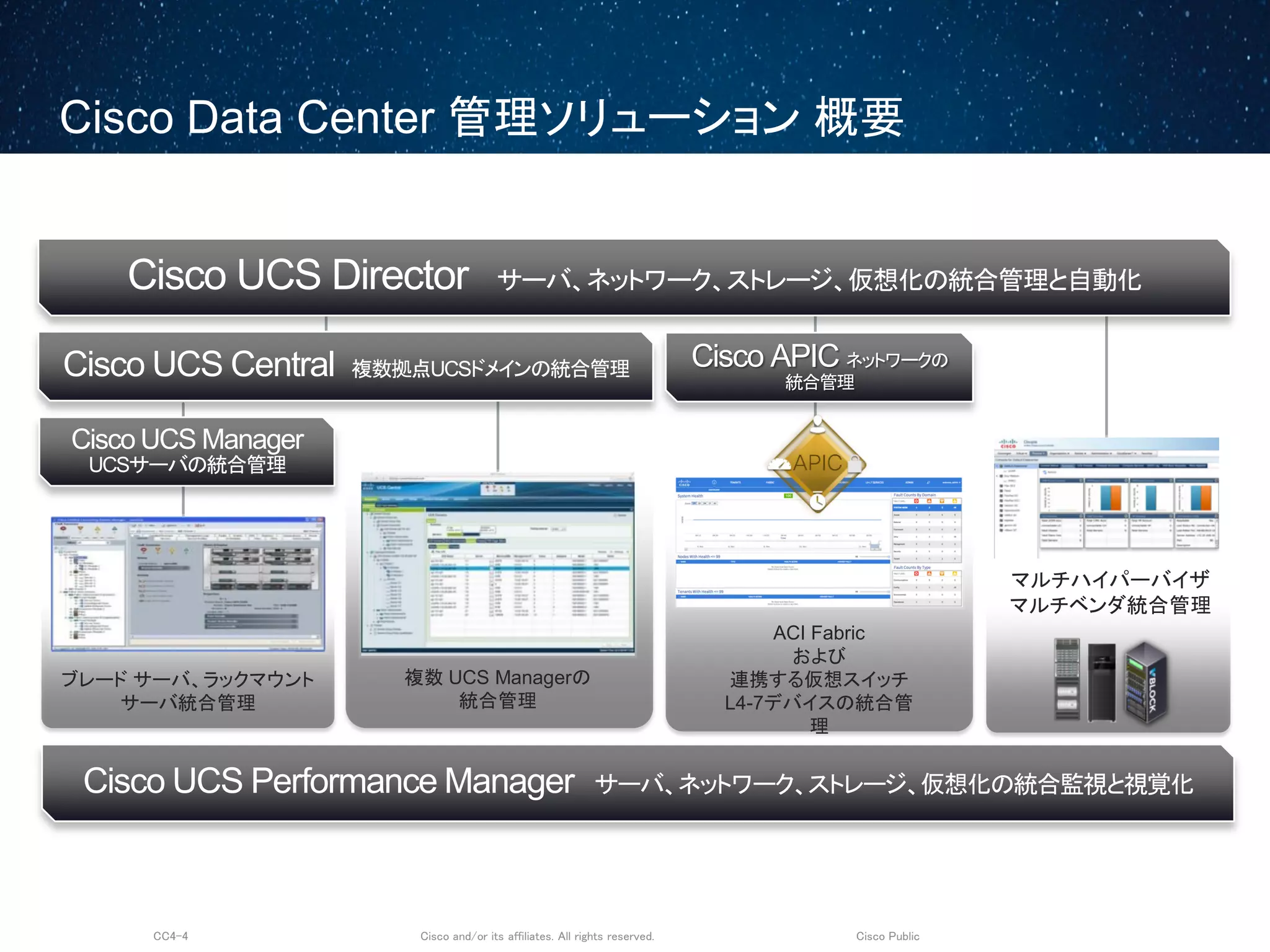

Cisco Data Center 管理ソリューション 概要
マルチハイパーバイザ
マルチベンダ統合管理
Cisco UCS Director サーバ、ネットワーク、ストレージ、仮想化の統合管理と自動化
複数 UCS Managerの
統合管理
ブレード サーバ、ラックマウント
サーバ統合管理
ACI Fabric
および
連携する仮想スイッチ
L4-7デバイスの統合管
理
Cisco APIC ネットワークの
統合管理
Cisco UCS Central 複数拠点UCSドメインの統合管理
Cisco UCS Manager
UCSサーバの統合管理
Cisco UCS Performance Manager サーバ、ネットワーク、ストレージ、仮想化の統合監視と視覚化
まとめ
Cisco and/or its affiliates. All rights reserved.CC4-4 Cisco Public
あらゆる規模のアプリケーションを最適化する Cisco UCS
コンピューティング、ネットワーク、ストレージ、仮想化、管理と自動化
Cisco UCS Mini
エッジ規模での処理 クラウド規模、分散処理
Cisco UCS M-シリーズ
モジュラ サーバ
Cisco UCS
C 3160
核となるデータセンター
第 4 世代
Cisco UCS サーバ
Cisco UCS
管理の革新性
Cisco UCS Invicta
Cisco Connect Japan 2014:データセンターを支える 最新 Cisco Unified Computing System ご紹介

Cisco Connect Japan 2014:データセンターを支える 最新 Cisco Unified Computing System ご紹介

  • 1.
    データセンターを支える 最新 Cisco UnifiedComputing System ご紹介 Session ID CC4-4 シスコシステムズ合同会社 ソリューションズ システムズ エンジニアリング コンサルティング システムズ エンジニア 坂本 公洋
  • 2.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public 目次 2  Cisco Unified Computing System (UCS) イノベーション  Cisco UCS の優位性 – Cisco UCS Manager – サービス プロファイル – Virtual Interface Card (VIC) 仮想インターフェース カード – 新製品のご紹介 – Cisco Data Center 管理ソリューション  新製品ご紹介  Cisco UCS Mini  Cisco UCS B/C シリーズ M4 サーバ  Cisco UCS M シリーズ モジュラ サーバ  Cisco UCS C3160/C3260 ラック サーバ(高密度ストレージ サーバ)  Cisco UCS Invicta (インビクタ) シリーズ(ストレージ)
  • 3.
    Cisco Unified ComputingSystem (UCS) イノベーション
  • 4.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS による技術革新 - イノベーション: これまでに実現してきたもの 4 あらゆるタイプのアプリケーションに対し て高い処理性能を提供 全体統合した設計 サービス プロファイル Cisco UCS Manager Unified Fabric 仮想化のIO 筐体に依存しない シームレスな統合 Cisco UCS Central 俊敏かつ少ない運用作業で 設定およびプロビジョニング処理 ロールベースの管理, 自動化処理、 容易なインテグレーション 複数ドメインの中央集中管理, アラーム監視、 包括的な可視性を提供 シンプルなネットワークインフラ アプリケーション毎に独立したセキュリティ, 拡張 性の確保, 仮想化環境での性能向上 ブレードサーバ、ラックサーバの混在環 境を1つのマネージャで管理 拡張メモリ機能 コスト効果の高い構成、性能の提供, 拡張性 (一部機種)
  • 5.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS による 更なる進化: 新しいイノベーションの波 5 40Gb インターコネクション; より低いイーサネットレイテンシ ; Internet上でのRDMA機能 より高性能な ファブリック 仮想化での拡張性 Data Acceleration 次世代のDR実現 プログラム可能な Fabric UCSM Storage Profile VXLAN/NVGRE、NetFlowのサポート 可視性の高い処理性能 ファブリックと同様に、グローバルでリソースプール化でき容量 の柔軟性があり、永続データを扱えるメモリ技術 “単一ツール、シングルインターフェース”による、 統合インフラの管理を実現 N-Way active-active データセンター環境 かつ 待機リソ ースを持たないリソース効率の実現 統合されたファブリックにおいて、ネットワークコントロー ラとポリシーエンジンでのQoS機能拡張
  • 6.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS に関する市場動向 2014 年第一四半期 X86 ブレード サーバ市場シェア (販売金額ベース) 6 1 Source: IDC Worldwide Quarterly Server Tracker, 2014Q1, May 2014, Vendor Revenue Share 0.0% 5.0% 10.0% 15.0% 20.0% 25.0% 30.0% 35.0% 40.0% 45.0% Fujitsu Cray… Oracle Others SGI IBM Dell HP Cisco UCS # 1 with 40%北 米 全 体 0.0% 5.0% 10.0% 15.0% 20.0% 25.0% 30.0% 35.0% 40.0% 45.0% Sugon Oracle Others Huawei SGI Fujitsu NEC Hitachi… Dell IBM Cisco HP UCS # 2 with 26.3 % 全 世 界 # 1 in USA (41%) 1 # 1 in North America (40%) 1 # 2 Worldwide (26.3%)1 UCS の成長を牽引するもの 33,000以上での利用顧客 15,500以上の顧客からのリピートオーダ UCS は市場投入から5年で市場シェア No.1を獲得
  • 7.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public あらゆる規模のアプリケーションを最適化する Cisco UCS コンピューティング、ネットワーク、ストレージ、仮想化、管理と自動化 Cisco UCS Mini エッジ規模での処理 クラウド規模、分散処理 Cisco UCS M-シリーズ モジュラ サーバ Cisco UCS C 3160 核となるデータセンター 第 4 世代 Cisco UCS サーバ Cisco UCS 管理の革新性 Cisco UCS Invicta
  • 8.
  • 9.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS の優位性 なぜ UCS は伸びているのでしょうか? 9  従来からの特徴 – UCS Manager による一元管理  サーバとネットワークの統合管理  ブレード サーバとラック サーバの統 合管理 – サービス プロファイル – Virtual Interface Card (VIC) 仮想インターフェースカード – Cisco Data Center 管理ソリューション  他にも多くの特徴がありま すが、今回は省略  シンプルなケーブリング  パフォーマンスの優位性(各種 ベンチマーク)
  • 10.
  • 11.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS Manager とは 11  ブラウザでアクセスして使う、 Cisco UCS の管理ソフト  ここから、Cisco UCS のサー バやネットワークの一元管理 が可能
  • 12.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS Manager とは 12 42 31 UCS C460 M4 ! Intel Inside XEON LAN SAN ファブリック インターコネクト (FI) UCS Manager はこの中で動作し ている、管理ソフト。 注)結線数は必要帯域により変更します  サーバとネットワークの 統合管理  ブレード サーバとラック サーバの統合管理
  • 13.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS Manager とは 13 42 31 UCS C460 M4 ! Intel Inside XEON LAN SAN 注)結線数は必要帯域により変更します  サーバとネットワークの 統合管理  ブレード サーバとラック サーバの統合管理 企業向け アプリ VDI 3D VDI データベース ファブリック インターコネクト(FI) UCS Manager はこの中で動作し ている、管理ソフト。
  • 14.
  • 15.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public サービス プロファイルとは 15 42 31 UCS C460 M4 ! Intel Inside XEON LAN SAN 外部ストレージ OSやアプリが入 っている VDI用 サービスプロファイル 3D VDI用 サービスプロファイル  物理ハードウェアに依存 しないコンピューティング 属性  例えば、  ネットワーク設定 MAC アドレス  ファイバ チャネル設定 WWN, WWPN  ブート場所・順序  BIOS 設定  Etc.
  • 16.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public サービス プロファイルとは 何が便利になるの? 16 サービス プロファイルとは 何が便利になるの? 42 31 UCS C460 M4 ! Intel Inside XEON LAN SAN 外部ストレージ OSやアプリが入 っている 3D VDI用 サービス プロファイル  サーバを利用目的により 簡単に切り替え可能  例えば、3D VDI (CAD) で利用していたサーバを データベース用として利 用など  サーバ リソースを有効活 用 データベース用 サービス プロファイル
  • 17.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public サービス プロファイルとは 何が便利になるの? 17 42 31 UCS C460 M4 ! Intel Inside XEON LAN SAN 外部ストレージ OSやアプリが入 っている  例えばサーバ障害時、サー ビス プロファイルで別サー バに切り替え、交換は翌日 になど  例えば追加サーバが納品さ れる前に、ストレージとの接 続を別サーバで事前設定可 能  迅速で確実なサービスイン 故障時の 切り替え 追加サーバの事前設定
  • 18.
    Virtual Interface Card(VIC) 仮想インターフェース カード
  • 19.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Virtual Interface Card (VIC) 仮想インターフェース カード 19 ブレード サーバ用、ラック サーバ用など種類があります 例 VIC1225 Cシリーズ ラック サーバ用  Dual Port 10Gbps SFP+ CNA  最大 256 仮想 PCI デバイス(OSやハイパーバイザに依存)  Cシリーズ サーバのUCS Manager インテグレーションに利用 – その他 Cシリーズ用 VIC ラインナップ  VIC1225T : Dual Port 10GBaseT CNA  VIC 1227 : M4 サーバ用、メザニン タイプ、Dual Port 10Gb SFP+  VIC 1385 : Dual Port 40Gb QSFP+ CNA VIC1225新発売 発売 予定
  • 20.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Virtual Interface Card (VIC) 仮想インターフェース カード 20 • 仮想環境のための機能満載 •VIC 1 枚あたり最大 256 vNIC を設定可能 (ただしOS, Hypervisorによって数の制限あり) •各 vNIC を各VMに割り当て (VM-FEX) •各 vNIC に帯域制御やセキュリティなどのネットワークポリシーを個 別に設定可能 • ハイ パフォーマンス & 容易な管理 • VIC1225/VIC1225T 1カードあたり10GE x 2ポート (合計20GE) • VIC1385 1カードあたり40GE x 2ポート (合計80GE) • FCとEthernetの統合(FCoE対応) • UCS Manager からの統合管理 Side A Side B
  • 21.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Virtual Interface Card (VIC) 何が便利になるの? 21  サービス プロファイルと の相性バツグン  例えば利用アプリにより NIC の構成が変わる場 合でも、柔軟に対応可能  ベアメタル環境・仮想環 境いずれでも利用可能 42 31 UCS C460 M4 ! Intel Inside XEON LAN SAN 外部ストレージ OSやアプリが入 っている 3D VDI用 サービス プロファイル NICが3枚必要 データベース用 サービス プロファイル NICが6枚必要
  • 22.
  • 23.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS Mini (小規模環境向け) 23  小型タイプの FI がシャ ーシに内蔵  小規模拠点でも、Cisco UCS Manager による 一元管理、サービスプ ロファイルなどが利用可 能に。 LAN SAN
  • 24.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS Mini (小規模環境向け) 24  小型タイプの FI がシャ ーシに内蔵  小規模拠点でも、Cisco UCS Manager による一 元管理、サービス プロフ ァイルなどが利用可能に。 LAN SAN 注)FC接続やM4サーバへの対応は、将来バージョンアップ後の対応予定です。 詳細は、リリースノート等のドキュメントをご参照下さい。
  • 25.
    Cisco UCS B/Cシリーズ M4 サーバ
  • 26.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS M4 シリーズ サーバ 販売・提供開始 26 最新 Intel Xeon プロセッサ E5-2600v3対応 メモリの高速性能化とPCIスロット利用度の向上 ネットワークの強化 UCS B200 M4 ブレード サー バ汎用性に優れた性能と高い集 密度を実現 UCS C220 M4 ラック サーバ 一般的なワークロードに合わせ て密度を最適化 ビッグデータ分析、仮想化、およびベ アメタル アプリケーションに合わせ ストレージと I/O を最適化 UCS C240 M4 ラック サーバ 次世代のファブリク統合 と仮想化機能 UCS VIC 1300シリーズ PCIeスロット活用を強化 • mLOM(モジュラ LOM)の装備、VICカート搭載 • RAIDコントローラ専用スロット
  • 27.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS: サーバ ポートフォリオ 利用用途に合わせた筐体タイプとシステム化、拡張性を提供、業界トップ処理性能を提供 27 基幹、汎用 高集約、基幹/ミッションクリティカル UCS B420 M3 基幹系処理, 4ソケットブレードサーバ Xeon E5-4800v2対応 大容量メモリをサポート ベアメタ ル、仮想化処理 スケールアウト ラ ッ ク タ イ プ ブ レ | ド タ イ プ UCS B200 M4 2ソケットブレードサーバ Xeon E5-2600v3 VDI, プラベートクラウド、密度重 視の仮想化、処理集約など UCS C220 M4 2ソケット 1RUラックサーバ Xeon E5-2600V3 多目的, 汎用的基盤プラットフォーム アプリケーションサーバ UCS C240 M4 2ソケット 2RUラックサーバ Xeon E5-2600v3 仮想化基盤、ビッグデータ, ERPやDB処理など UCS B260 M4 基幹系処理, 2ソケットブレードサーバ CPU処理性能が要求される ベアメタル、仮想化処理 UCS B460 M4 基幹系処理, 4ソケットブレードサーバ Xeon E7-4800/8800v2対応 CPU処理性能が要求される ベアメタル、仮想化処理 UCS C460 M4 ミッションクリティカル, 4ソケットラックサ ーバ Xeon E7-4800/8800v2対応 CPU性能が要求される処理 UCS C220 M3 2ソケット 1RUラックサーバ Xeon E5-2600v2 多目的, 汎用的基盤プラットフォーム アプリケーションサーバ UCS C240 M3 2ソケット 2RUラックサーバ Xeon E5-2600v2 仮想化基盤、 ビッグデータ, ERPやDB処理など UCS B200 M3 2ソケットブレードサーバ Xeon E5-2600v2 VDI, プラベートクラウド、密度重視 の仮想化、処理集約など UCS C24 M3 2ソケット 2RUラックサーバ Xeon E5-2400v2 エントリーサーバ ディスク容量が必要なアプリケーション UCS C22 M3 2ソケット 1RUラックサーバ Xeon E5-2400v2 多目的, 汎用的基盤プラットフォーム アプリケーションサーバ UCS B22 M3 2ソケットブレードサーバ Xeon E5-2400v2 エントリーサーバ、Web処理など UCS C420 M3 基幹サーバ 4ソケット2RUラックサー バ Xeon E5-4800v2対応 コア数、メモリ容量が必要な処理に対 応
  • 28.
    Cisco UCS Mシリーズ モジュラ サーバ
  • 29.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public シスコ システム リンク テクノロジー Cisco UCS ファブリック技術をサーバ内部に拡張、Cisco UCS ブレード システムのデザインをさらに進化 サーバ (コンピューティング) 共有の基盤コンポーネント
  • 30.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS Mシリーズ モジュラ サーバ Cisco UCS の利点を UCS Mシリーズに継承 Cisco UCS Mシリーズ 真の集約型 コンピューティング サーバ コンパクトな2RUシャ ーシ 8 つのコンピューティングカート リッジ 共有のローカルリソース 外部ネットワーク ネットワーク、 内蔵ストレージ、電源、ファン シンプルな コンピューティング カートリッジ 2 台の独立した Intel Xeon E3 対応1ソケットサ ーバ シスコ システム リンク テクノロジー • サーバと共通リソースの高密度・低遅延、共有化 されたリソースアクセス・レスポンス最適化を実現 コンピューティングの高い密度化 • 2RU シャーシ内に最大16台の Intel Xeon E3 コ ンピューティングノードを搭載 • 各カートリッジに 2台の独立したコンピューティン グ ノードを搭載 • 今後 CPU 世代変化・世代混在に対応 リソースの共通化 • シャーシ内で共有SSD (サーバからは独立した ディスクとしてブート用に利用) • 共通の外部ネットワーク接続 デュアル 40Gb接 続(冗長化) UCS Manager よる統合管理 • 20 x Cisco UCS M4308 Modular Chassis • 320 ノード (サーバ) /ドメイン 発売 予定
  • 31.
    Cisco UCS C3160/C3260ラック サーバ (高密度ストレージ サーバ)
  • 32.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS C3160/C3260 高密度ストレージ サーバ シングル / デュアル ソケット 1サーバ当り 2ソケット 4GB RAID Cache 基幹サーバクラスの機能搭載 モジュラーLOM x2 (mLOM) 複数の接続オプションを提供 最大1TBメモリ搭載可 1サーバ当たり512GB 最大64 Drive Bays 60 LFF, plus 4 SFF • 240TB ストレージ容量を コンパクトな4U筐体で提供 • 性能進化の早いサーバ技術、汎用ストレージ OS 技術を活用した 高性能な処理と汎用的かつ経済的なストレージ • シングル、デュアル コントローラによる信頼性確保 • データサイズ大きなデータ要件にたいする手軽なデータ蓄積や, メ ディアストリーミングや画像、リッチ コンテンツ提供およびメールの 一次蓄積などのデータ容量変化に素早く対応 • Cisco UCS 管理の特長を活かす Cisco UCS ドメインに統合され たシステム管理、リソースプール管理 高密度ストレージサーバ Cisco UCS C3160/C3260
  • 33.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS C3160/C3260 高密度ストレージ サーバ Cisco UCS ストレージ サーバ (C3260) – シングル あるいはデュアル サーバノード – シャーシ内でのコントローラ冗長化、クラスタ構成 – ダイナミックなストレージ管理 – HDD/SSDを組み合わせたドライブ種類の混在可能 – Dedicated Chassis Manager Services – UCS Manager統合管理に対応(単独管理も可能) – 時期:2015年 春予定 * - System IO コントローラの入れ替えだけで、C3160からC3260へアッ プグレード可能。データ、サーバの入れ替え必要なし Cisco UCS ストレージ サーバ (C3160) – シングル サーバノード – 4U 筐体サイズ, 240TB Storage – デュアル CPU ソケット / Xeon E5 V2搭載 – 単独管理 (UCSM統合管理は非対応) – 4TB HDD サポートリリース時 (6TB 追加対応) – C3260にアップグレード可能* – 時期:発売中 発売 予定 発売 開始
  • 34.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS C3160/C3260 高密度ストレージ サーバ Cisco UCS C3160/C3260 の特長  奥行きがサイズが最小クラス (32インチ未満) 他社高密度サーバは 32インチを超えるもがほとんど  C3260は業界トップの高密度56スロット数 投資保護するアップグレード パス  C3160 から C3260 SIOC アップグレードのみ、シャーシ、ドライバ、 サーバノードは 共通  さらにデータ マイグレーションが不要  UCSの特長を活かせる設計 C3260 はUCS Managerによりシームレスな統合管理が可能 FI とダイレクト接続(シンプルな配線), サーバ ノード同じように プロファイルによる論理的管理、設定が可能 Cisco UCS C3160 対応予定 様々なストレージソフトウェアに対応 オープンスタック Ceph-ベースオブジェクトストア ソフトウェア定義/分散ストレージ
  • 35.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS C3160/C3260 高密度ストレージ サーバ、 モジュラ アーキテクチャ HDD ホットスワップ可能な 56個の4TB/6TB HDD FAN ホットスワップ可能 な8個ファン サーバ ノード 拡張ディスク ホットスワップ可能な 4個の4TB/6TB HDD 2つの120GB SSDs OS/Boot専用 システム I/O コントローラ (SIOC) Cisco mLOM Slot パワーサプライ 4つのホットスワップ可能なPSU
  • 36.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS C3160/C3260 高密度ストレージ サーバ、 モジュラ アーキテクチャ サーバ ノード • メインサーバ ボードに RAID コントローラ等を搭載し た状態で構成 • CPU, メモリ, RAIDコントローラを含む • C3260 の提供時には構成を追加予定 製品販売時の構成 # CPU CPU Type (clock / cache) ノード当りの最 大コア数 メモリサイ ズ RAID キ ャッシュ 製品ポジション C3160 小サーバ構成 #1 2 Intel E5-2620v2 2.1Ghz / 15MB 12 128GB 1GB データ収容/ シーケンシャルIO処理, コスト重視の構成 C3160 中サーバ構成 #2 2 Intel E5-2620v2 2.1Ghz / 15MB 12 256GB 4GB 幅広い用途としてメモリサイズを提 供, より大きな RAIDキャッシュが必 要な構成 C3160 大サーバ構成 #3 2 Intel E5-2660v2 2.2Ghz / 25MB 20 256GB 4GB サーバ内のより高速なデータ処理 C3160 最大サーバ構成 #4 2 Intel E5-2695v2 2.4Ghz / 30MB 24 256GB 4GB サーバシステム内での高性能なシス テム処理 (dedupe, transcoding) サーバノード
  • 37.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS C3160/C3260 高密度ストレージ サーバ、 モジュラ アーキテクチャ • C3160 SIOC は、 ネットワーク I/O 用に1つのシングル Cシリーズ mLOM アダプタスロットに対応: • C3260は、VIC 技術 (ASIC) をベースにしたオンボード組み込みの SIOC (C3160と実装方式が異なる) System IO Controller (SIOC) Cisco mLOM Adapter Card トータルポート数(シス テム当り) ネットワー帯域 スループット SIOC 管理 クアッド 1 Gigabit RJ45 8 (4 per card) 8Gbs/s Up to ~880MB/sec Standalone (pass through Cisco IMC) デュアル 10 Gigabit SFP+ 4 (2 per card) 40Gb/s Up to ~4.75GB/sec Standalone, (pass through Cisco IMC) デュアル 10 Gigabit 10GBASE-T 4 (2 per card) 40Gb/s Up to ~4.75GB/sec Standalone, (pass through Cisco IMC) • システム IOコントローラ(SIOC) は C3x60 シリーズ の心臓部にあたり、システムサービス, CMC(マネー ジメントコントロール) と network I/Oに対応。 • 3160 SIOC をアップグレードすることによりC3160 から C3260に変更可能 • 最大2つSIOC構成が可能 IO コントローラ トータルポート数(システム当り) ネットワー帯域 スループット SIOC 管理 Quad 10 Gigabit SFP+ “Cruz SIOC” 8 (4 ports per SIOC) 80Gbs/s Up to 9GB/sec Standalone / UCS Managed (SIOC CMC) SIOC
  • 38.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS C3160/C3260 高密度ストレージ サーバ、 モジュラ アーキテクチャ ディスク拡張モジュール (Disk Expander Module) システム 最大 ドライブ数 ディスク容量 ノード disk expanderを利用した C3160 / C3260 構成 60 最大 240TB (4TB ドライブ利用時) • 高密度なストレージサーバを構成 “4Uサイズでデー タ用に60スロット” • 合計62 ドライブ (60+ブート用 2つSSD) • C3260でもサポート。 ただし、2つ目のサーバノードを搭載する場合は、取り除く必要あり • 上記以外のHDDや SSD種類は非サポート(リリース時) • C3160 では、2つ目のサーバノードスロットに 搭載可能 • 追加で 4TB ドライブx4個、16TBストレージが 追加可能 • RAIDコントローラが付属 • オプション追加モジュール;ドライブ搭載数拡張 Disk Expander
  • 39.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS C3160/C3260 高密度ストレージ サーバ、 モジュラ アーキテクチャ ドライブ / ストレージ管理 ドライブオプション C3160 C3260(予定) 最大容量(max) 240TB / 4TB ドライブ 224-360TB / 4-6TB ドライブ 総ドライブスロット 62 (60 LFF + 2 SFF) 60 (56 LFF + 4 SFF) LFF HDD ドライブ数 / 容量 Up to 60 / 4TB NL-SAS 56 / up to 6TB NL-SAS SSD Main ドライブ数/ 容量 Optional シングル row 200GB* Multiple SSD options OSブート、ミラー ドライブ (SFF) 2x 120GB eMLC SSD 4x 480GB eMLC SSD 補足: * SSDドライブオプションは後日対応 (製品仕様詳細は変更にな る可能性があります) • 共通のストレージ機能: • Full MegaRAID support (RAID 0/1/10/5/50/6/60) • 最大4GB RAIDキャッシュ に対して SuperCap によるキャッシュバックアップ • JBOD “pass through” モード • SSDは OS ブート / ミラー専用として利用 • 全ドライブはホットスワップ対応 (グローバルホットスペア) • C3160 : 全ドライブは、 シングル サーバノードに割当て • C3260 : ドライブは管理者により制御でき、各ノードにダイレクトに割当可能 C3160 全ドライブはサーバに割当 C3160 Drives C3260 サーバノード毎の要件に 応じて、管理者が動的に 割当可能 サーバ1にドライブを割当 サーバ2にドライブを割 当 C3260 Drives
  • 40.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS C3160/C3260 高密度ストレージ サーバ、 モジュラ アーキテクチャ • C3160 は Ceph のオブジェク ト ストアやブロック ベースでの Ceph の展開に最適です。 • 高いスループットの為に最適 化されています。 • 電力効率も最適化 • ペタバイトのローカル ストレー ジを、標準的な 19 インチ ラッ クで実現 • 投資保護と管理コストの削減 Ceph ストレージ ノードとしての Cisco UCS C3160 FS FS FS FS Filesystem: btrfs, xfs, ext4 Enterprise HDD w/SSD for Journals Ceph Object Storage Daemon FS OS D OS D OS D OS D OS D
  • 41.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS C3160/C3260 高密度ストレージ サーバ、 モジュラ アーキテクチャ Cisco UCS C3160 – Ideal For Exchange 2013 • 大きなメールボックスの配置が可能 (10+ GB メールボックス) • JBOD ストレージ配置モデル • 最大 60 の大容量でコスト効率のいいドライブ • ディスク毎の複数データベース • オートリシード • 読み書きアクセラレーションのキャッシュ アシスト • ベアメタル サーバーとしての配置をサポート • データセンター HA やサイト回復のため、Database Availability Group で運用可能 • メールボックス サーバのみまたは、CAS とメールボッ クス サーバなど複数の役割を持たせた運用が可能
  • 42.
    Cisco UCS Invicta(インビクタ) シリーズ (ストレージ)
  • 43.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS Invicta シリーズ 最大1.200,000IOPS 最大9.6 GBps Bandwidth 最大144 TB Raw Cisco UCS Invicta アプライアンス Cisco UCS Invicta スケーリング システム 拡張性 モジュール化構造 アプリケーションの高速化 データの最適化 データのパラレル処理 チューニング不要 250,000 IOPS 最大1.2 GBps Bandwidth 最大24 TB Raw 6ノード構成時
  • 44.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS Invicta の適合分野 比較基準 従来のストレ ージ Invicta 違い 容量 ($ per GB) 4 – 6 15 - 20 3-4倍高価 パフォーマンス ($ per IO) 6 – 8 1 – 2 5-6倍安価 適合分野 Microsoft SQL Server Citrix XenDesktop ORACLE VMware Hadoop Microsoft Hyper-V
  • 45.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public リファレンス アーキテクチャ 1,000 台の仮想デスクトップ 3 タイプのドライブと 3 タイプの RAID 1,000 台の仮想デスクトップは 以下の要件が必要: 約 10TB のキャパシティ 約 80K バックエンド IOPS 性能 41 15K HDDs 25 7.2K HDDs 3 Flash Drives トータル IOPS 性能: 114,950 トータル キャパシティ: 63.2 TB 従来のストレージの場合
  • 46.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public リファレンス アーキテクチャ 1,000 台の仮想デスクトップ サンプルとして Cisco UCS Invicta に おける LUN ダイアグラム Home Directory, XenApp & User Profiles SnapshotsInfrastructure Virtual Desktops 1,000台の仮想デスクトップに対する データリダクションアプライアンス 12 TB Raw トータル IOPS 性能: 180,000*Cisco Invictaの場合
  • 47.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco UCS Invicta アプライアンス モデル • ストレージ容量は 3/6/12/24TB で固定 • 120GB, 240GB, 480GB, 960GB の MLC ドライブを 24 基搭載 • NW I/F :10GbE x 2 (iSCSI), 8GB FC x2 • スケーリング システムのディスク シェルフに転用可能 • Application Acceleration モデルと Data Reduction モデル Mode Application Acceleration Data Reduction Throughput (GBps) 1.2 1.2 100% Read IOPS 220,000 250,000 Blended IOPS (50%read/50%write) 205,000 180,000 100% Write IOPS 200,000 120,000 Latency (Microseconds) <100 <100 Size 2 RU 2 RU Max Capacity (TB) 24 TB Raw 64 TB
  • 48.
  • 49.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public Cisco Data Center 管理ソリューション 概要 マルチハイパーバイザ マルチベンダ統合管理 Cisco UCS Director サーバ、ネットワーク、ストレージ、仮想化の統合管理と自動化 複数 UCS Managerの 統合管理 ブレード サーバ、ラックマウント サーバ統合管理 ACI Fabric および 連携する仮想スイッチ L4-7デバイスの統合管 理 Cisco APIC ネットワークの 統合管理 Cisco UCS Central 複数拠点UCSドメインの統合管理 Cisco UCS Manager UCSサーバの統合管理 Cisco UCS Performance Manager サーバ、ネットワーク、ストレージ、仮想化の統合監視と視覚化
  • 50.
  • 51.
    Cisco and/or itsaffiliates. All rights reserved.CC4-4 Cisco Public あらゆる規模のアプリケーションを最適化する Cisco UCS コンピューティング、ネットワーク、ストレージ、仮想化、管理と自動化 Cisco UCS Mini エッジ規模での処理 クラウド規模、分散処理 Cisco UCS M-シリーズ モジュラ サーバ Cisco UCS C 3160 核となるデータセンター 第 4 世代 Cisco UCS サーバ Cisco UCS 管理の革新性 Cisco UCS Invicta
