Interop Tokyo 2016 のシスコブースで行ったシアター プレゼンをご紹介します。

1. * 本資料に記載の各社社名、製品名は、各社の商標または登録商標です。
Masahiko Suzuki
Sr. Systems Engineer
Jun, 2016
Network Service Orchestrator と WAN Automation Engine
ネットワーク モデリングと自動制御

2. • ネットワーク サービスのモデリング
 マルチベンダー複数デバイスに対するサービス プロビジョニングを自動化
 Cisco Network Service Orchestrator(NSO) で実現
• ネットワーク トポロジーのモデリング
 ネットワーク リソースの把握とリアルタイムまたは計画的な自動最適化
 Cisco WAN Automation Engine(WAE) で実現
ネットワーク自動化に求められるもの

3. ネットワーク サービスのモデリング
Cisco NSO のご紹介
NSO
マルチベンダー、物理/仮想、L2/L3/L4-L7、VNF-M、VIM
Service
Models
(YANG)
Device
Models
(YANG)
OSS
VNF-M VIM
• YANG ベースのデータ モデル
 ネットワーク サービス、デバイス
• OSS との親和性
 YANG で開発したモデルを NB API で利用可能
• マルチベンダー デバイスのサポート
 デバイス毎の Network Element Driver(NED) を提供
• トランザクション保障による整合性保障
 フェイル セーフなオペレーション
 過去、現在のネットワーク設定の保持
• FASTMAP アルゴリズム
 CREATE オペレーションに関する処理のみを定義
 UPDATE、DELETE に関しては自動的に設定差分を生成
REST
NED, NETCONF, CLI

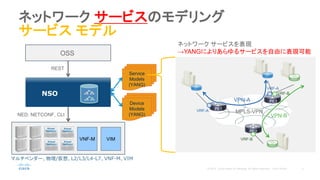

4. ネットワーク サービスのモデリング
サービス モデル
NSO
マルチベンダー、物理/仮想、L2/L3/L4-L7、VNF-M、VIM
Service
Models
(YANG)
Device
Models
(YANG)
OSS
VNF-M VIM
REST
NED, NETCONF, CLI
MPLS-VPN
ネットワーク サービスを表現
→YANGによりあらゆるサービスを自由に表現可能
VPN-A
VPN-B
PE1
PE2
PE3
VRF-A
VRF-A
VRF-B
VRF-B

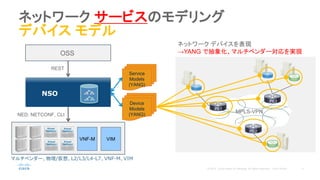

5. ネットワーク サービスのモデリング
デバイス モデル
NSO
マルチベンダー、物理/仮想、L2/L3/L4-L7、VNF-M、VIM
Service
Models
(YANG)
Device
Models
(YANG)
OSS
VNF-M VIM
REST
NED, NETCONF, CLI
MPLS-VPN
PE1
PE2
PE3
ネットワーク デバイスを表現
→YANG で抽象化、マルチベンダー対応を実現

6. ネットワーク トポロジーのモデリング
Cisco WAE のご紹介
ネットワークの効率化
• トポロジーのモデル化と分析
• キャパシティ プランニング
• リスク アナリシス
MATE Design
分析
ネットワークの可視化
• ネットワーク リソースの可視化
• トラフィック傾向予測とレポート化
MATE Live
可視化
ネットワークの制御
• サービス要求の動的、自動的な実行
• ネットワークの最適化
WAE
(WAN Automation Engine)
制御
WAE によるネットワークの最適化

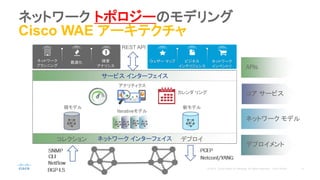

7. ネットワーク トポロジーのモデリング
Cisco WAE アーキテクチャ
ネットワーク インターフェイス
サービス インターフェイス
APIs
コア サービス
デプロイメント
ネットワーク モデル
ネットワーク
プランニング
最適化 障害
アナリシス
ウェザー マップ ビジネス
インテリジェンス
ネットワーク
インベントリ
REST API
アナリティクス
カレンダ リング
現モデル 新モデル
Iterativeモデル
コレクション デプロイ

8. NSO + WAE のインテグレーション
NSO
WAE
A1
B1
A3
B3
A4
B4
A6
B6
A7
B7
A9
B9
C2 C5 C8
A2 A5 A8
B2 B5 B8
Metro 1 CORE Metro 2
T1
T1’
サービスの自動プロビジョニング
トポロジーの自動最適化
真のエンド ツー エンド
ネットワーク自動化

9. • ネットワークの自動化には、サービス プロビジョニングの自動化と、トポロ
ジー最適化の2つを実現する必要がある
• Ciscoではそれぞれの自動化ソリューションとして、NSO および WAE を
提供しており、インテグレーションが開始されている
• これらのソリューションはマルチベンダー対応であり、また既存 OSS との
親和するための上位 API (REST) をサポートする
Key Takeaway
