ITPro Expo 2014: Cisco Application Centric Infrastructure と Openstack による統合インフラ管理
ITPro Expo 2014 のシスコブースでご紹介した、「Cisco Application Centric Infrastructure と Openstack による統合インフラ管理」 のプレゼンです。
More Related Content
Similar to ITPro Expo 2014: Cisco Application Centric Infrastructure と Openstack による統合インフラ管理
![[G-Tech2014講演資料] シスコのSDN最新動向とITインフラエンジニアに求められるスキル - シスコシステムズ合同会社](https://cdn.slidesharecdn.com/ss_thumbnails/d-2sdnit-141020222301-conversion-gate01-thumbnail.jpg?width=640&height=640&fit=bounds)
![[G-Tech2015]シスコのデーターセンター向けSDN最前線_シスコシステムズ様[講演資料]](https://cdn.slidesharecdn.com/ss_thumbnails/g-tech2015sdn-151106084202-lva1-app6892-thumbnail.jpg?width=640&height=640&fit=bounds)
ITPro Expo 2014: Cisco Application Centric Infrastructure と Openstack による統合インフラ管理
- 1. Cisco ACI とOpenStack による 統合インフラ管理 インテル® Xeon® プロセッサー搭載 Cisco Unified Computing System (UCS) * Intel、インテル、Intel ロゴ、Xeon、Xeon Inside は、アメリカ合衆国およびその他の国における Intel Corporation の商標です。 * 本資料に記載の各社社名、製品名は、各社の商標または登録商標です。

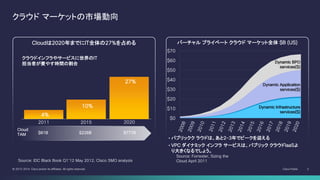

- 2. Cisco Public 2 © 2013-2014 Cisco and/or its affiliates. All rights reserved. $0 $10 $20 $30 $40 $50 $60 $70 クラウド マーケットの市場動向 •パブリックク ラウドは、あと2-3年でピークを迎える •VPC ダイナミック インフラ サービスは、パブリック クラウドIaaSよ り大きくなるでしょう。 Dynamic BPO services($) Dynamic Application services($) Dynamic Infrastructure services($) Source: Forrester, Sizing the Cloud April 2011 バーチャル プライベート クラウド マーケット全体 $B (US) クラウドインフラやサービスに世界のIT 担当者が費やす時間の割合 2011 2015 2020 Cloud TAM $81B $226B $777B 4% 10% 27% Source: IDC Black Book Q1’12 May 2012, CIsco SMO analysis Cloudは2020年までにIT全体の27%を占める

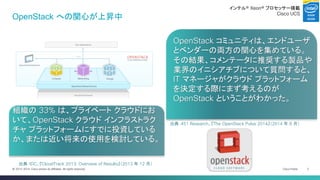

- 3. Cisco Public 3 © 2013-2014 Cisco and/or its affiliates. All rights reserved. OpenStack への関心が上昇中 出典：IDC、『CloudTrack 2013: Overview of Results』（2013 年 12 月） 組織の 33% は、プライベート クラウドにお いて、OpenStack クラウド インフラストラク チャ プラットフォームにすでに投資している か、または近い将来の使用を検討している。 OpenStack コミュニティは、エンドユーザ とベンダーの両方の関心を集めている。 その結果、コメンテータに推奨する製品や 業界のイニシアチブについて質問すると、 IT マネージャがクラウド プラットフォーム を決定する際にまず考えるのが OpenStack ということがわかった。 出典：451 Research、『The OpenStack Pulse 2014』（2014 年 8 月） インテル® Xeon® プロセッサー搭載 Cisco UCS

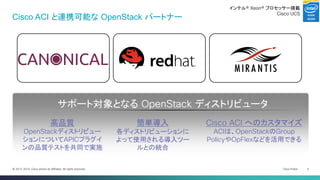

- 4. © 2013-2014 Ciscoand/or its affiliates. All rights reserved. Cisco Public 4 サポート対象となる OpenStack ディストリビュータ 高品質 OpenStackディストリビュー ションについてAPICプラグイ ンの品質テストを共同で実施 簡単導入 各ディストリビューションに よって使用される導入ツー ルとの統合 Cisco ACI へのカスタマイズ ACIは、OpenStackのGroup PolicyやOpFlexなどを活用できる Cisco ACI と連携可能な OpenStack パートナー インテル® Xeon® プロセッサー搭載 Cisco UCS

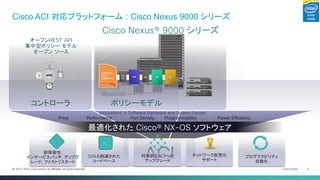

- 5. Cisco Public 5 © 2013-2014 Cisco and/or its affiliates. All rights reserved. Cisco ACI 対応プラットフォーム : Cisco Nexus 9000 シリーズ ポリシーモデル ACI >_ >_ 50%も削減された コードベース 将来的なACIへの アップグレード プログラマビリティ 自動化 ネットワーク仮想化 サポート 耐障害性: インサービスパッチ, アップグ レード, ファストリスタート Cisco Nexus® 9000 シリーズ Innovations in Software Hardware and System Design Price Power Efficiency Programmability Port Density Performance オープンREST API 集中型ポリシー モデル オープン ソース コントローラ 最適化された Cisco® NX-OS ソフトウェア
- 6. © 2013-2014 Ciscoand/or its affiliates. All rights reserved. Cisco Public 6 Cisco ACI + OpenStack の 2 つの連携モデル NEUTRO N ROUTER SECURITY GROUP W eb W eb W eb W eb Ap p Ap p D B D B HYPERVISOR HYPERVISOR HYPERVISOR NEUTRO N NETWOR K APIC Contract Contract Contract WEB AD APP DB C F/W AD C APIC APIC Driver OVS Driver Neutron Networking Group Policy Extensions OVS Driver Neutron Networking APIC プラグイン GROUP POLICY プラグイン APIC Group Driver W eb W eb W eb W eb Ap p Ap p D B D B HYPERVISOR HYPERVISOR HYPERVISOR インテル® Xeon® プロセッサー搭載 Cisco UCS

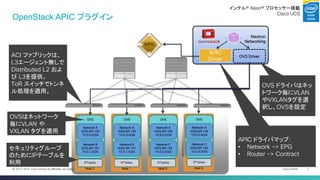

- 7. Cisco Public 7 © 2013-2014 Cisco and/or its affiliates. All rights reserved. APIC ドライバマップ: •Network -> EPG •Router -> Contract OpenStack APIC プラグイン OVS Driver Neutron Networking Host 1 OVS Network B V(X)LAN 101 10.0.1.0/24 Network A V(X)LAN 100 10.0.0.0/24 IPTables Host 2 OVS Network C V(X)LAN 102 10.0.2.0/24 Network A V(X)LAN 100 10.0.0.0/24 IPTables Host 3 OVS Network B V(X)LAN 101 10.0.1.0/24 Network A V(X)LAN 100 10.0.0.0/24 IPTables Host 4 OVS Network C V(X)LAN 102 10.0.2.0/24 Network A V(X)LAN 100 10.0.0.0/24 IPTables セキュリティグループ のためにIPテーブルを 利用 ACI ファブリックは、 L3エージェント無しで Distributed L2 およ び L3を提供。 ToR スイッチでトンネ ル処理を適用。 OVSはネットワーク 毎にVLAN や VXLAN タグを適用 OVS ドライバはネッ トワーク毎にVLAN やVXLANタグを選 択し、OVSを設定 APIC Driver インテル® Xeon® プロセッサー搭載 Cisco UCS
- 8. Cisco Public 8 © 2013-2014 Cisco and/or its affiliates. All rights reserved. オープンな APIC プラグイン: Neutron オブジェクトのマッピング Neutron オブジェクト APIC オブジェクト Project Tenant Network EPG + BD Subnet Subnet Security Group + Rule N / A (ホスト側で制御) Router Contract Network:external Outside インテル® Xeon® プロセッサー搭載 Cisco UCS
- 9. Cisco Public 9 © 2013-2014 Cisco and/or its affiliates. All rights reserved. Cisco ACI 環境におけるネットワーク設計 Tenant, Context, Bridge Domain Tenant Bridge Domain Bridge Domain Bridge Domain Subnet A Subnet B Subnet D Subnet B Subnet F 顧客 / 部門/ グループ VRF L2 ドメイン IP サブネット EPG Context Context EPG １ EPG ２ EPG ３ EPG １ EPG ２ EPG ３ Bridge Domain 定 義の際に複数の Subnet 指定も可能 EPG 定義の際に 参 加するBridge Domain を指定する インテル® Xeon® プロセッサー搭載 Cisco UCS

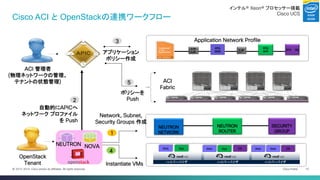

- 10. Cisco Public 10 © 2013-2014 Cisco and/or its affiliates. All rights reserved. Cisco ACI と OpenStackの連携ワークフロー ACI 管理者 (物理ネットワークの管理、 テナントの状態管理) OpenStack Tenant L/B EPG APP EPG DB F/W L/B EPG WEB Application Network Profile Instantiate VMs 4 ACI Fabric 5 ポリシーを Push アプリケーション ポリシー作成 3 Network, Subnet, Security Groups 作成 1 自動的にAPICへ ネットワーク プロファイル を Push 2 Web Web Web Web App App DB DB ハイパーバイザ ハイパーバイザ ハイパーバイザ NOVA NEUTRON NEUTRON ROUTER SECURITY GROUP NEUTRON NETWORK インテル® Xeon® プロセッサー搭載 Cisco UCS
- 11. インテル® Xeon® プロセッサー搭載 Cisco Unified Computing System (UCS)
