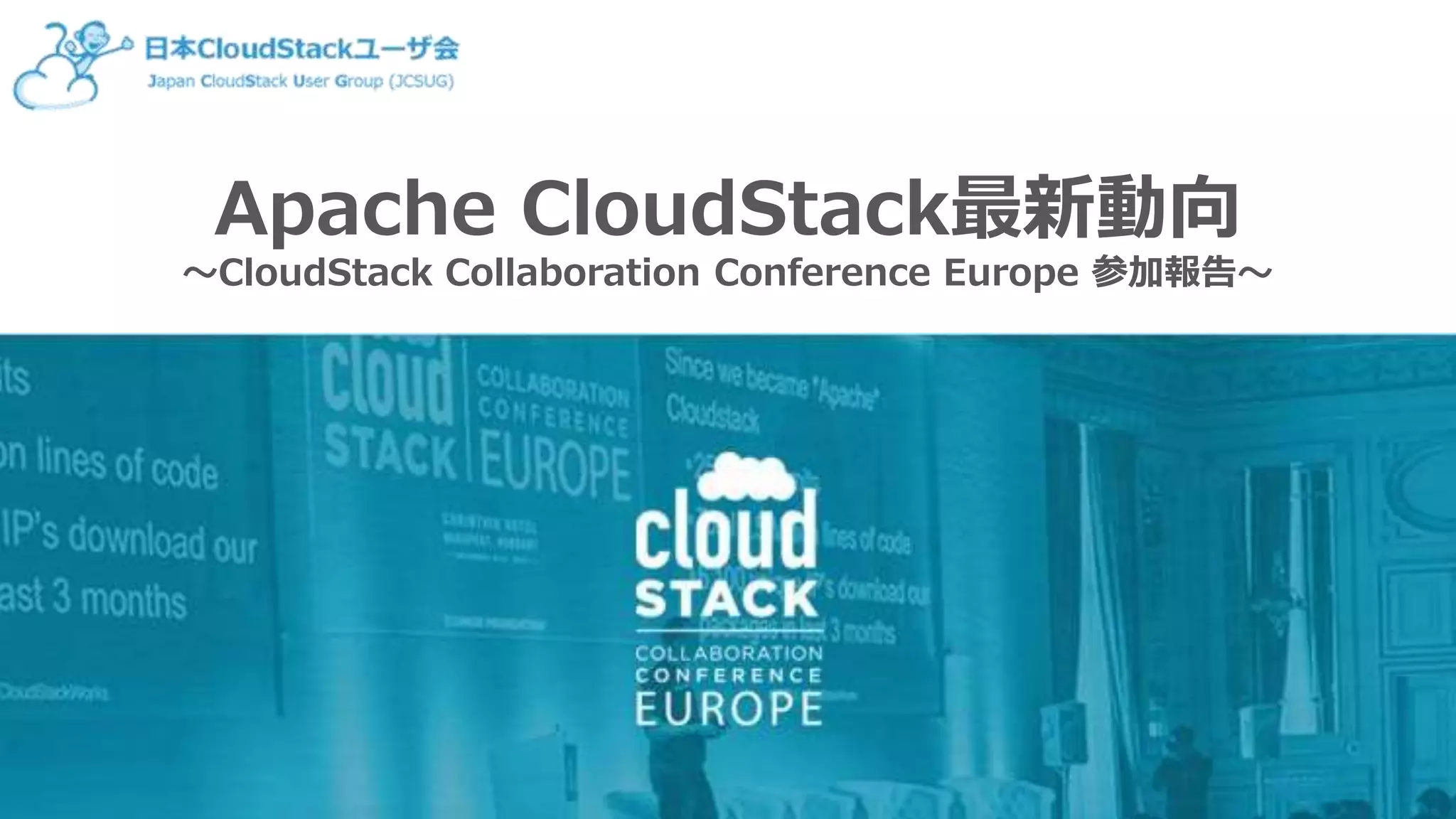

CCCEU feedback presentation for Japanese CloudStack users on OSC(OpenSource Conference) Tokyo Fall.

1. Apache CloudStack最新動向
～CloudStack Collaboration Conference Europe 参加報告～

2. About me
 千葉 豪（ちば ごう）
 某Sierに勤務
→ 趣味でCloudStack
 Apache Committer 兼 PMC
→ ドキュメント/GUI 翻訳
→ Committer選出, リリース管理 . . .etc
@go_chiba

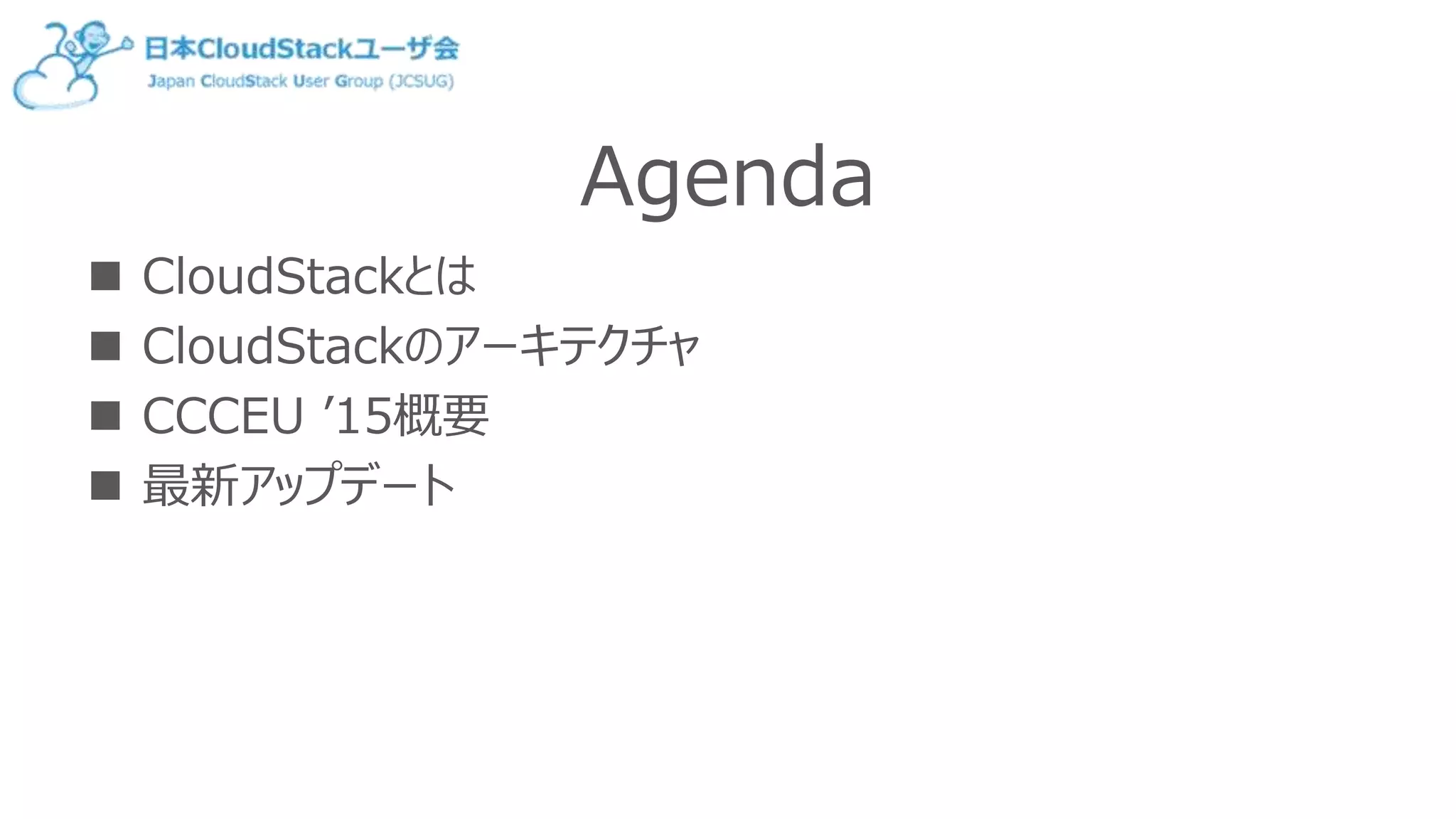

3. Agenda
 CloudStackとは
 CloudStackのアーキテクチャ
 CCCEU ’15概要
 最新アップデート

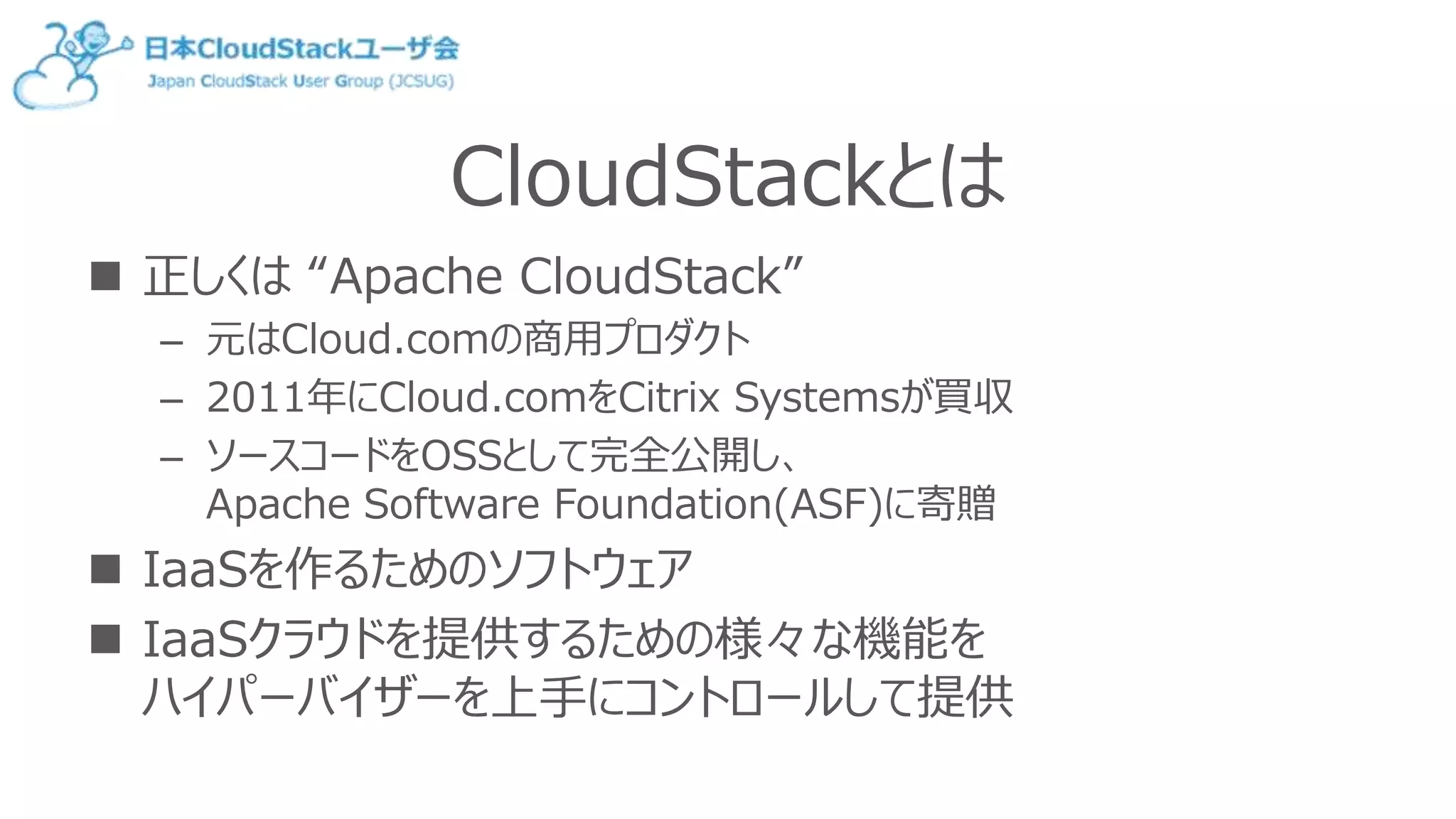

4. CloudStackとは
 正しくは “Apache CloudStack”
– 元はCloud.comの商用プロダクト
– 2011年にCloud.comをCitrix Systemsが買収
– ソースコードをOSSとして完全公開し、
Apache Software Foundation(ASF)に寄贈
 IaaSを作るためのソフトウェア
 IaaSクラウドを提供するための様々な機能を
ハイパーバイザーを上手にコントロールして提供

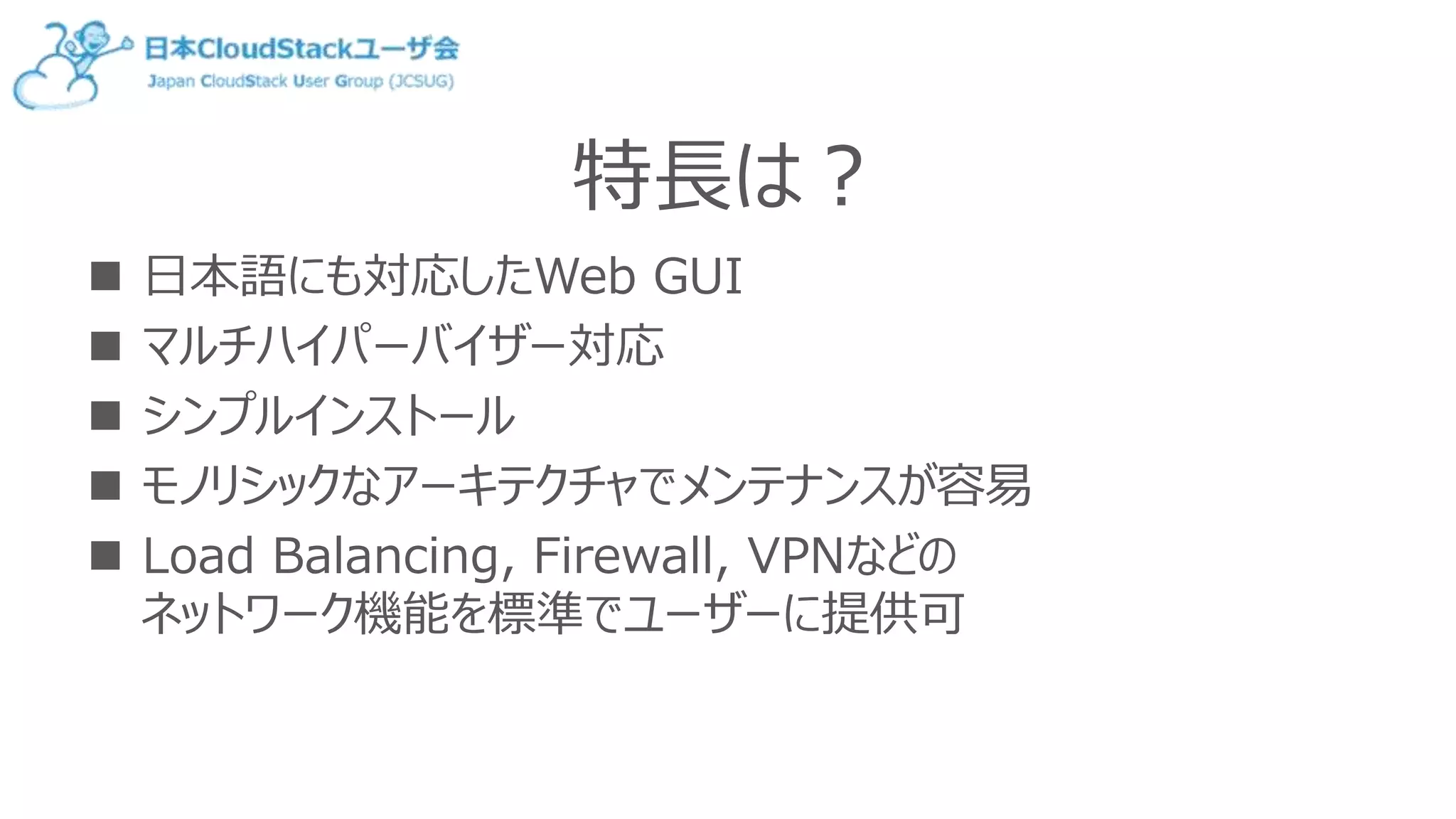

5. 特長は？
 日本語にも対応したWeb GUI
 マルチハイパーバイザー対応
 シンプルインストール
 モノリシックなアーキテクチャでメンテナンスが容易
 Load Balancing, Firewall, VPNなどの
ネットワーク機能を標準でユーザーに提供可

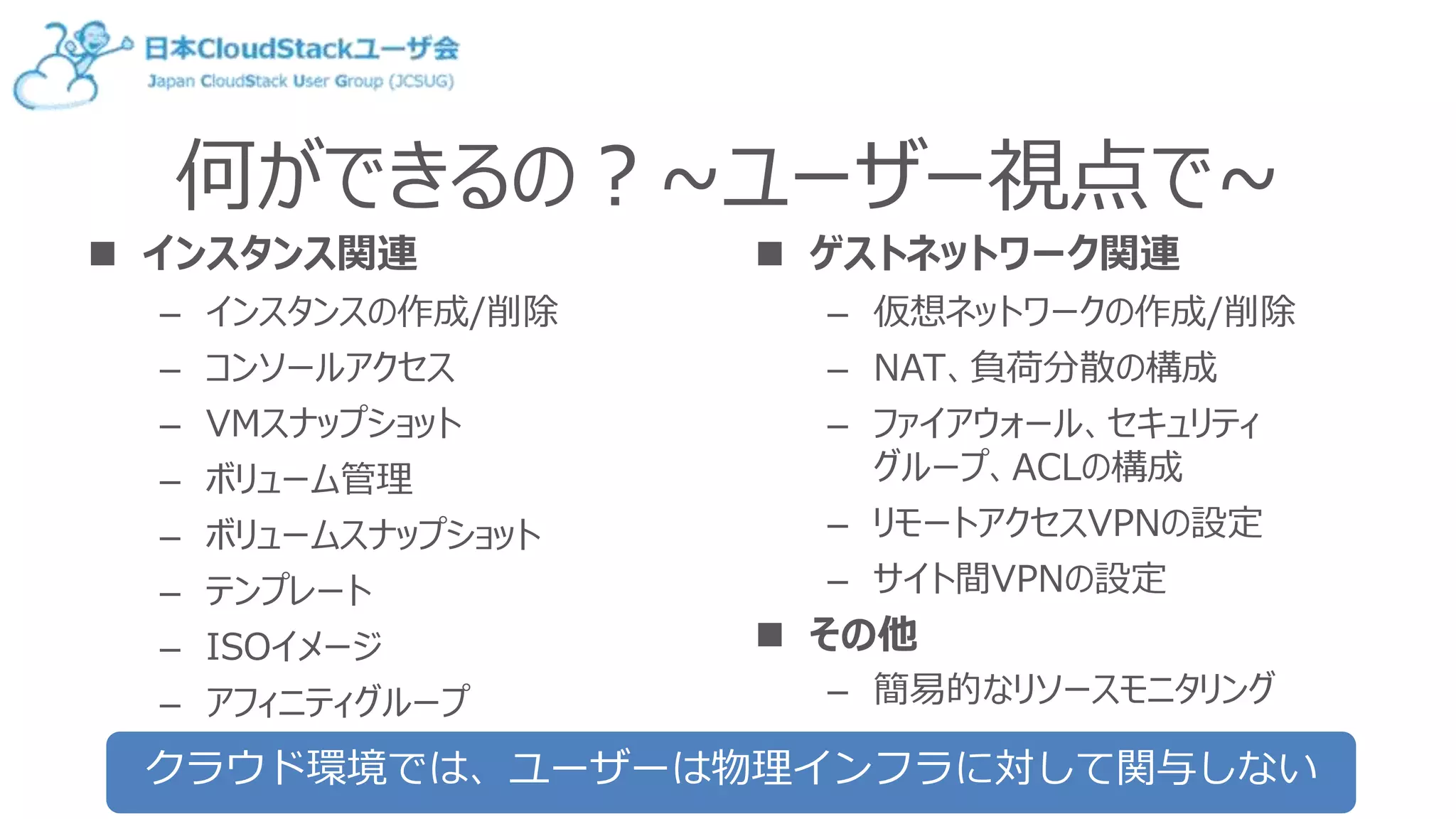

6. 何ができるの？~ユーザー視点で~
 インスタンス関連
– インスタンスの作成/削除
– コンソールアクセス
– VMスナップショット
– ボリューム管理
– ボリュームスナップショット
– テンプレート
– ISOイメージ
– アフィニティグループ
 ゲストネットワーク関連
– 仮想ネットワークの作成/削除
– NAT、負荷分散の構成
– ファイアウォール、セキュリティ
グループ、ACLの構成
– リモートアクセスVPNの設定
– サイト間VPNの設定
 その他
– 簡易的なリソースモニタリング
クラウド環境では、ユーザーは物理インフラに対して関与しない

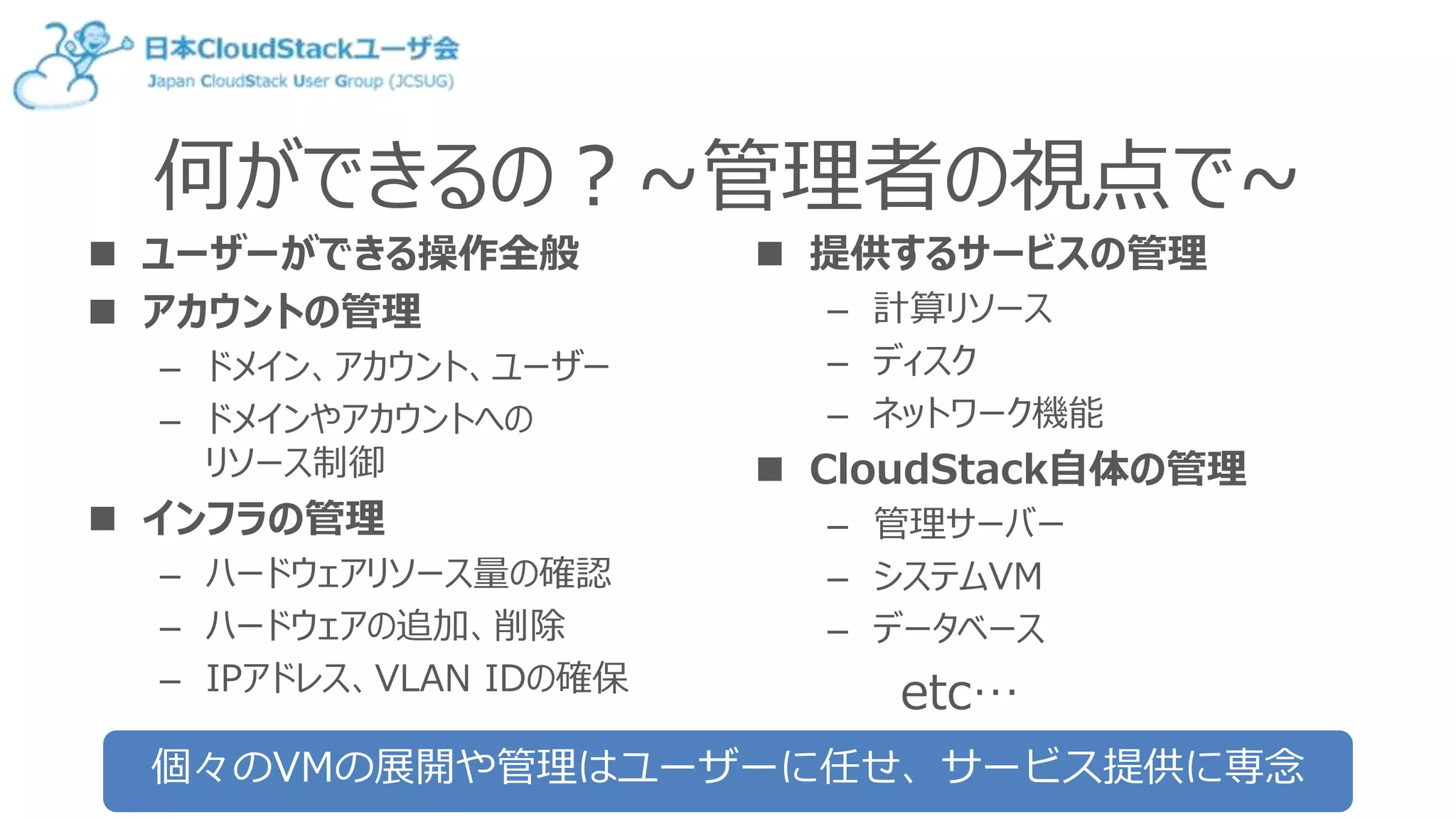

7. 何ができるの？~管理者の視点で~
 ユーザーができる操作全般
 アカウントの管理
– ドメイン、アカウント、ユーザー
– ドメインやアカウントへの
リソース制御
 インフラの管理
– ハードウェアリソース量の確認
– ハードウェアの追加、削除
– IPアドレス、VLAN IDの確保
 提供するサービスの管理
– 計算リソース
– ディスク
– ネットワーク機能
 CloudStack自体の管理
– 管理サーバー
– システムVM
– データベース
etc…
個々のVMの展開や管理はユーザーに任せ、サービス提供に専念

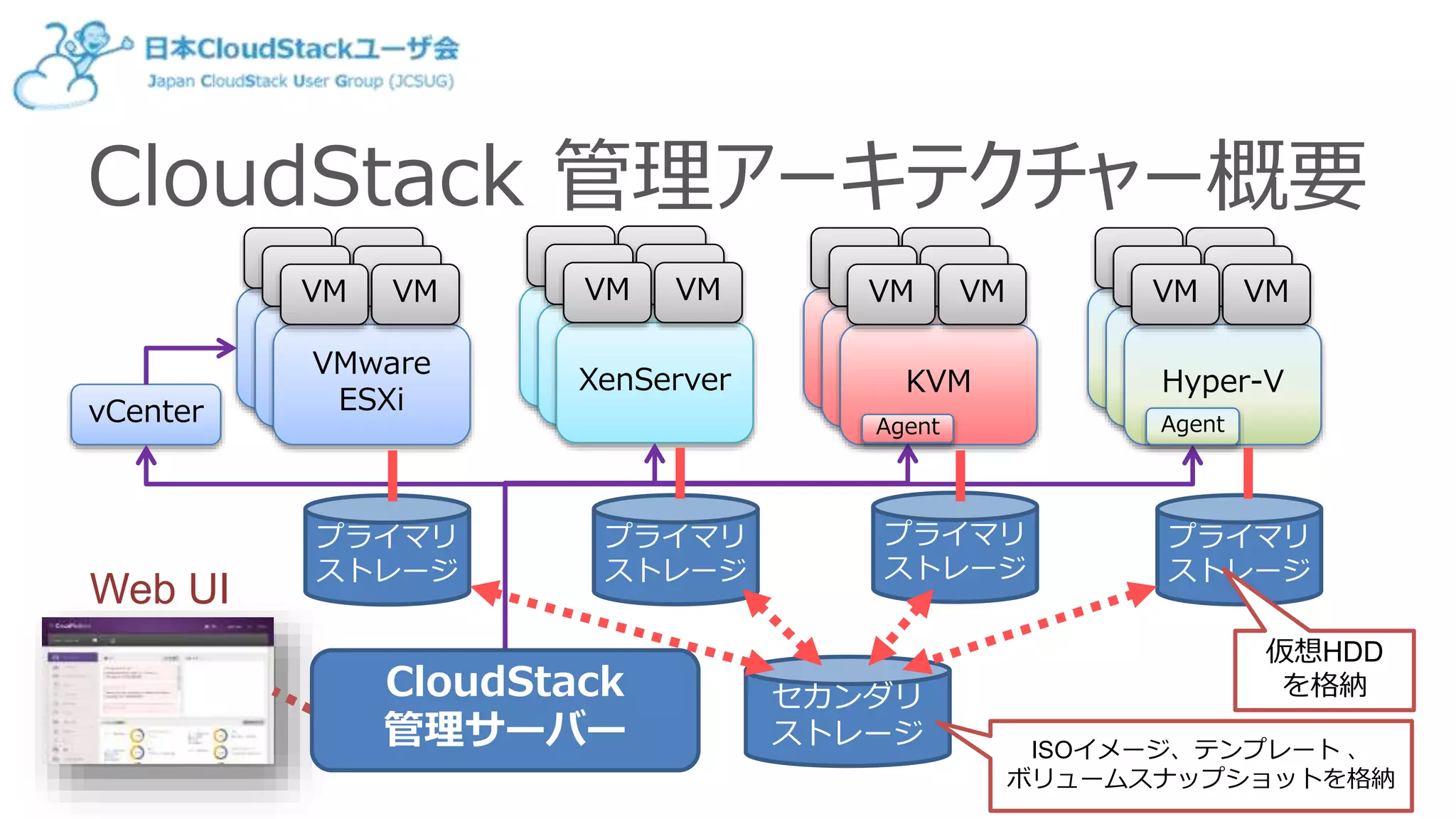

8. CloudStack 管理アーキテクチャー概要
XenServer
VMVM
VMware
ESXi
VMVM
KVM
VMVM
Hyper-V
VMVM
vCenter
セカンダリ
ストレージ
プライマリ
ストレージ
プライマリ
ストレージ
プライマリ
ストレージ
プライマリ
ストレージ
ISOイメージ、テンプレート 、
ボリュームスナップショットを格納
仮想HDD
を格納
Agent Agent
CloudStack
管理サーバー
Web UI

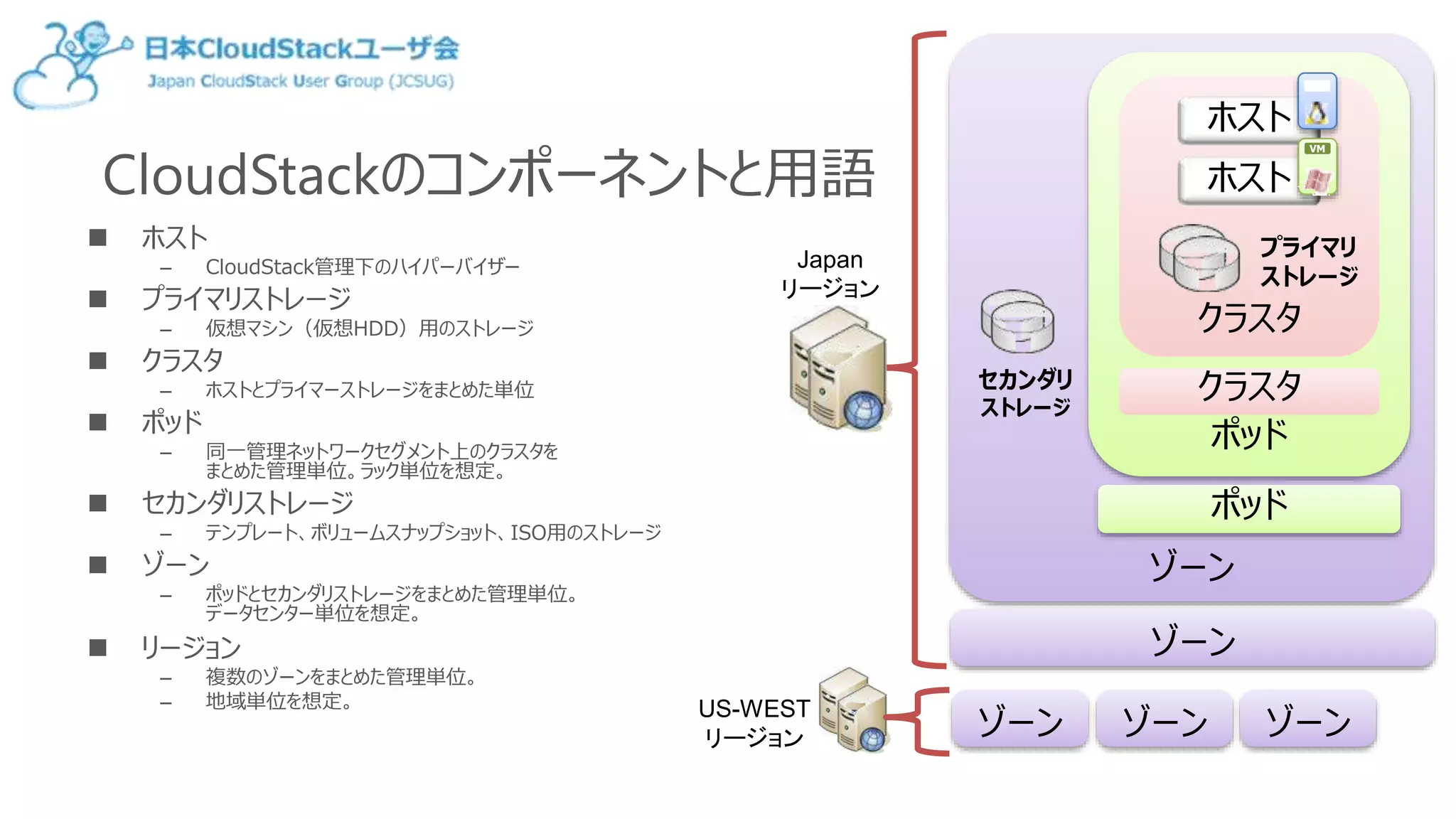

9. CloudStackのコンポーネントと用語
 ホスト
– CloudStack管理下のハイパーバイザー
 プライマリストレージ
– 仮想マシン（仮想HDD）用のストレージ
 クラスタ
– ホストとプライマーストレージをまとめた単位
 ポッド
– 同一管理ネットワークセグメント上のクラスタを
まとめた管理単位。ラック単位を想定。
 セカンダリストレージ
– テンプレート、ボリュームスナップショット、ISO用のストレージ
 ゾーン
– ポッドとセカンダリストレージをまとめた管理単位。
データセンター単位を想定。
 リージョン
– 複数のゾーンをまとめた管理単位。
– 地域単位を想定。
ゾーン
ポッド
クラスタ
ホスト
ホスト
プライマリ
ストレージ
VM
VM
ポッド
クラスタセカンダリ
ストレージ
ゾーン
ゾーン ゾーン ゾーン
Japan
リージョン
US-WEST
リージョン

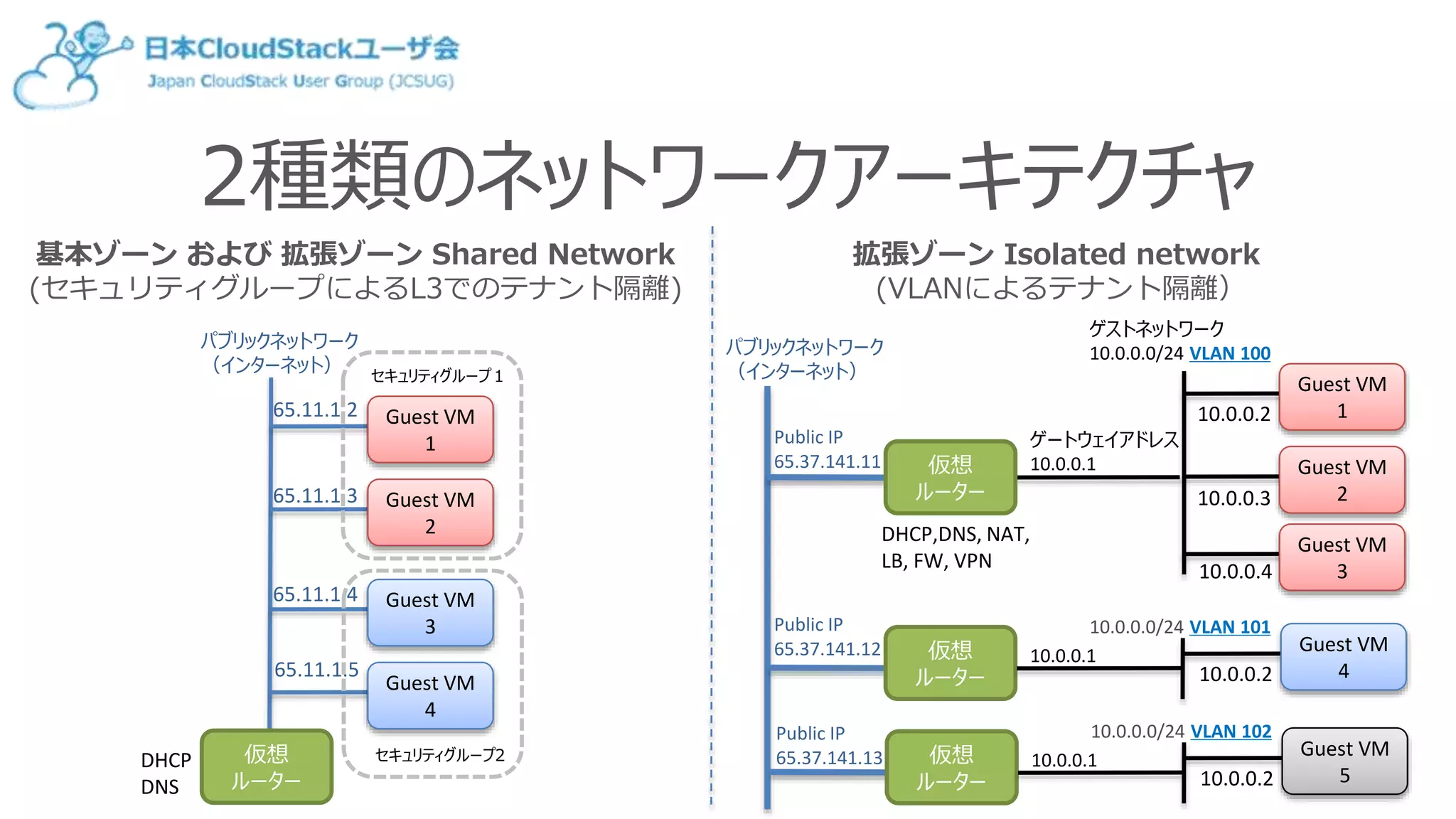

10. 2種類のネットワークアーキテクチャ
65.11.1.2 Guest VM
1
Guest VM
2
Guest VM
3
Guest VM
4
65.11.1.3
65.11.1.4
65.11.1.5
DHCP
DNS
仮想
ルーター
セキュリティグループ１
セキュリティグループ2
パブリックネットワーク
（インターネット）
基本ゾーン および 拡張ゾーン Shared Network
(セキュリティグループによるL3でのテナント隔離)
ゲストネットワーク
10.0.0.0/24 VLAN 100
ゲートウェイアドレス
10.0.0.1
DHCP,DNS, NAT,
LB, FW, VPN
Public IP
65.37.141.11
10.0.0.2
Guest VM
1
10.0.0.3
Guest VM
2
10.0.0.4
Guest VM
3
拡張ゾーン Isolated network
(VLANによるテナント隔離）
仮想
ルーター
パブリックネットワーク
（インターネット）
仮想
ルーター
10.0.0.1
10.0.0.0/24 VLAN 101
10.0.0.2
Guest VM
4
仮想
ルーター
10.0.0.1
10.0.0.0/24 VLAN 102
10.0.0.2
Guest VM
5
Public IP
65.37.141.12
Public IP
65.37.141.13

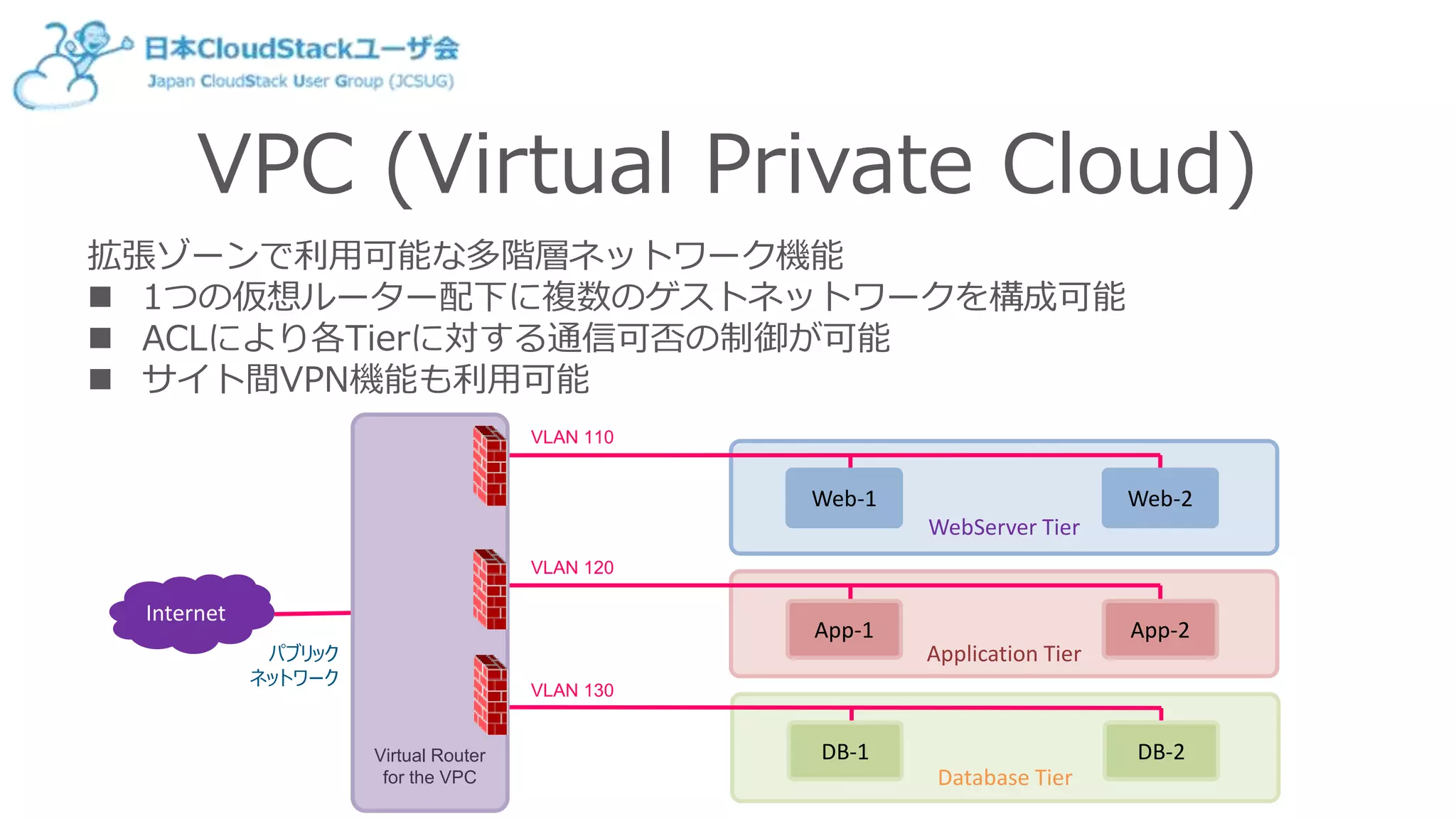

11. VPC (Virtual Private Cloud)
拡張ゾーンで利用可能な多階層ネットワーク機能
 1つの仮想ルーター配下に複数のゲストネットワークを構成可能
 ACLにより各Tierに対する通信可否の制御が可能
 サイト間VPN機能も利用可能
WebServer Tier
Web-1 Web-2
Application Tier
App-1 App-2
Database Tier
DB-1 DB-2
Internet
Virtual Router
for the VPC
VLAN 110
VLAN 120
VLAN 130
パブリック
ネットワーク

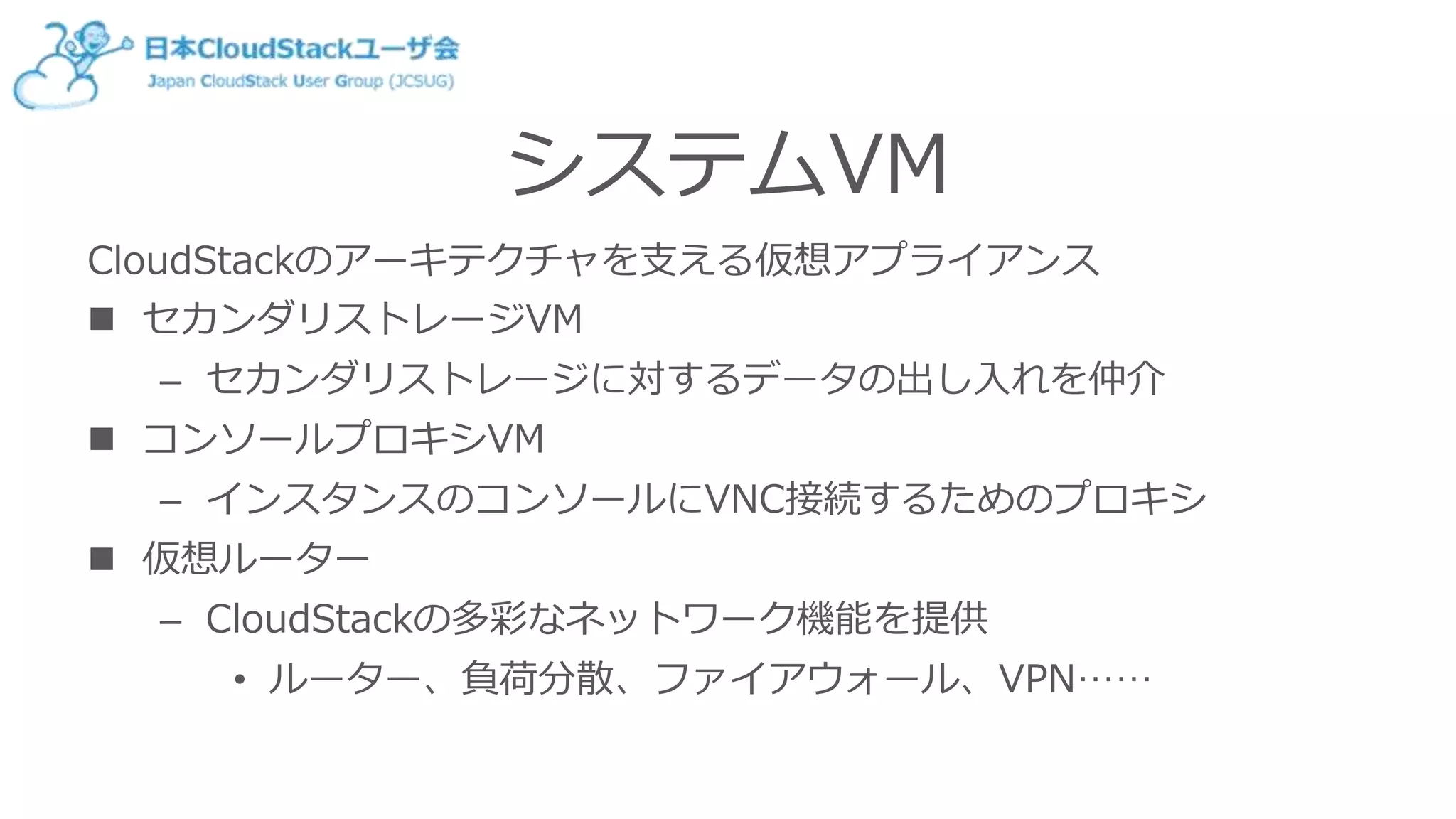

12. システムVM
CloudStackのアーキテクチャを支える仮想アプライアンス
 セカンダリストレージVM
– セカンダリストレージに対するデータの出し入れを仲介
 コンソールプロキシVM
– インスタンスのコンソールにVNC接続するためのプロキシ
 仮想ルーター
– CloudStackの多彩なネットワーク機能を提供
• ルーター、負荷分散、ファイアウォール、VPN……

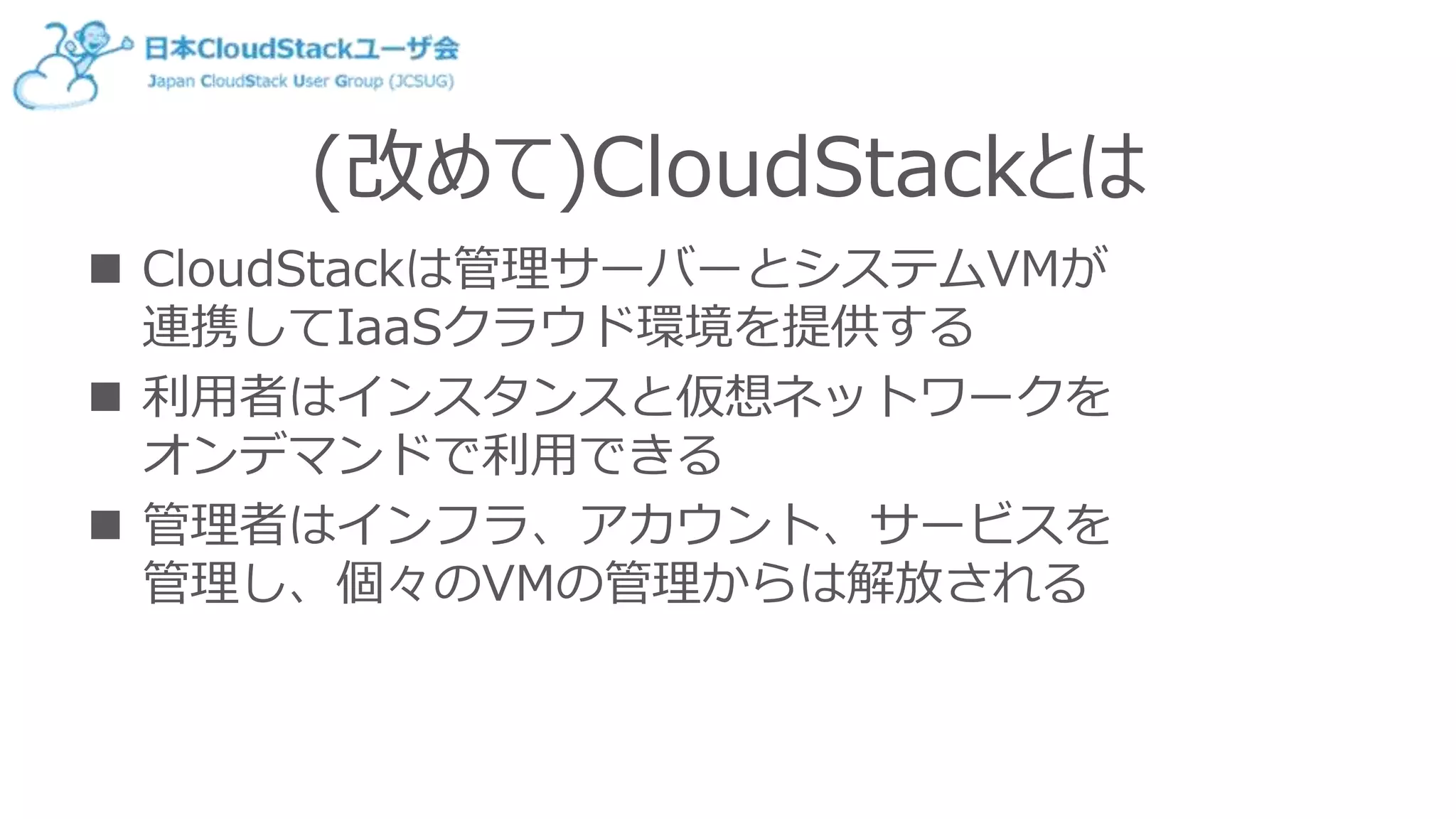

13. (改めて)CloudStackとは
 CloudStackは管理サーバーとシステムVMが
連携してIaaSクラウド環境を提供する
 利用者はインスタンスと仮想ネットワークを
オンデマンドで利用できる
 管理者はインフラ、アカウント、サービスを
管理し、個々のVMの管理からは解放される

14. CCCEU
- CloudStack Collaboration Conference EU-

15. CCCEUとは

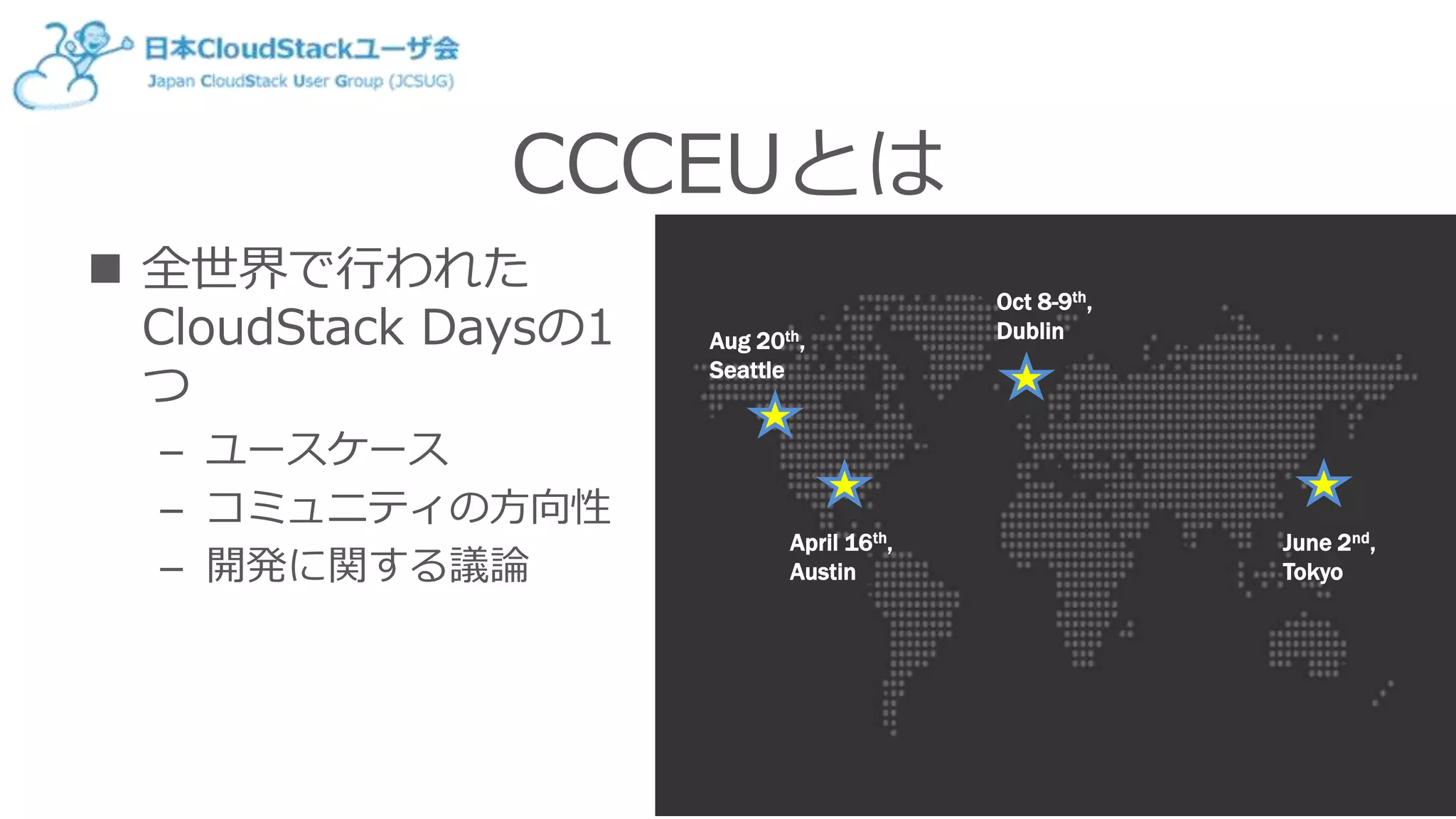

 全世界で行われた
CloudStack Daysの1
つ
– ユースケース
– コミュニティの方向性
– 開発に関する議論
June 2nd,
Tokyo
April 16th,
Austin
Oct 8-9th,
DublinAug 20th,
Seattle

16. CCCEUとは
 開催地
アイルランド, ダブリン
 旅程
10/5～7: LinuxCon EU
10/8～9: CCCEU
イベント運営はLinuxFoundationによりサポート

17. 参加者
会長 : 大削
副会長 : 島崎
副会長 : 千葉(LinuxConから)
メンバー: 佐々木(LinuxConから)
メンバー: 北川

18. 実際の様子

19. 実際の様子

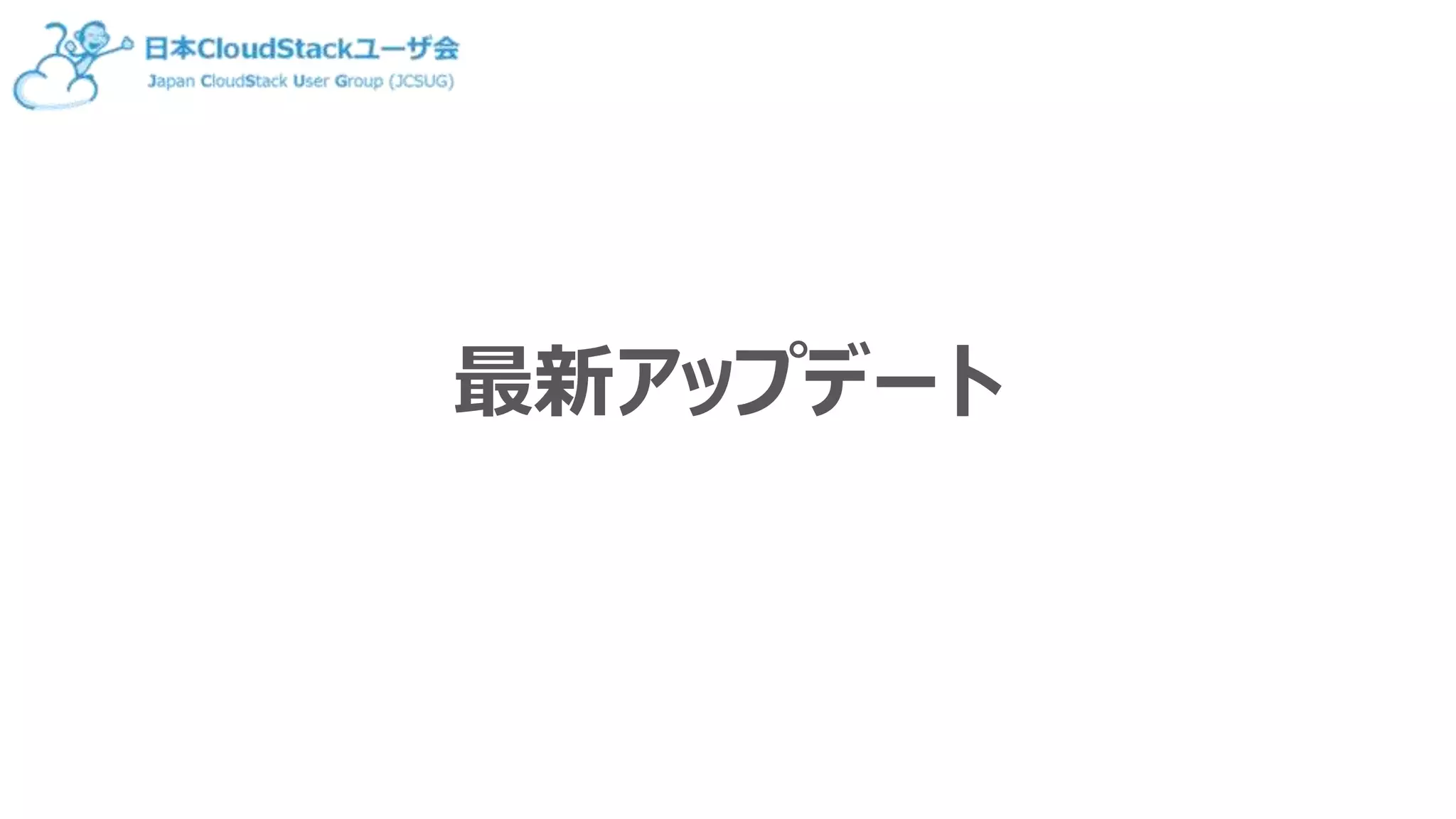

20. 最新アップデート

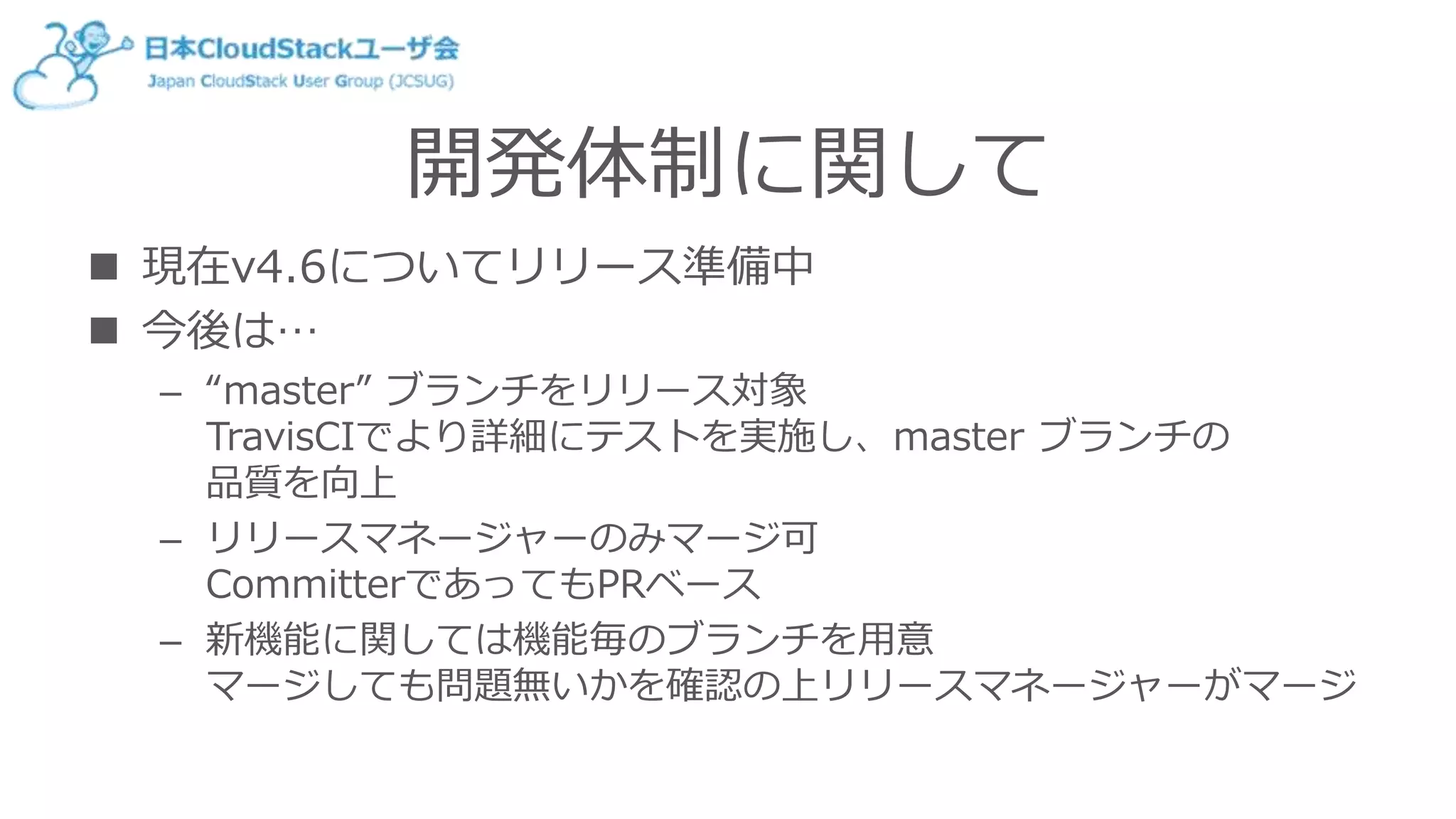

21. 開発体制に関して
 現在v4.6についてリリース準備中
 今後は…
– “master” ブランチをリリース対象
TravisCIでより詳細にテストを実施し、master ブランチの
品質を向上
– リリースマネージャーのみマージ可
CommitterであってもPRベース
– 新機能に関しては機能毎のブランチを用意
マージしても問題無いかを確認の上リリースマネージャーがマージ

22. v4.6の新機能
1. オブジェクトストレージの機能強化
– S3オブジェクトストレージからのテンプレートダウンロードが
正常に完了しなかった…
– 利用するAWSのSDKを更新、getBytes()を利用することに

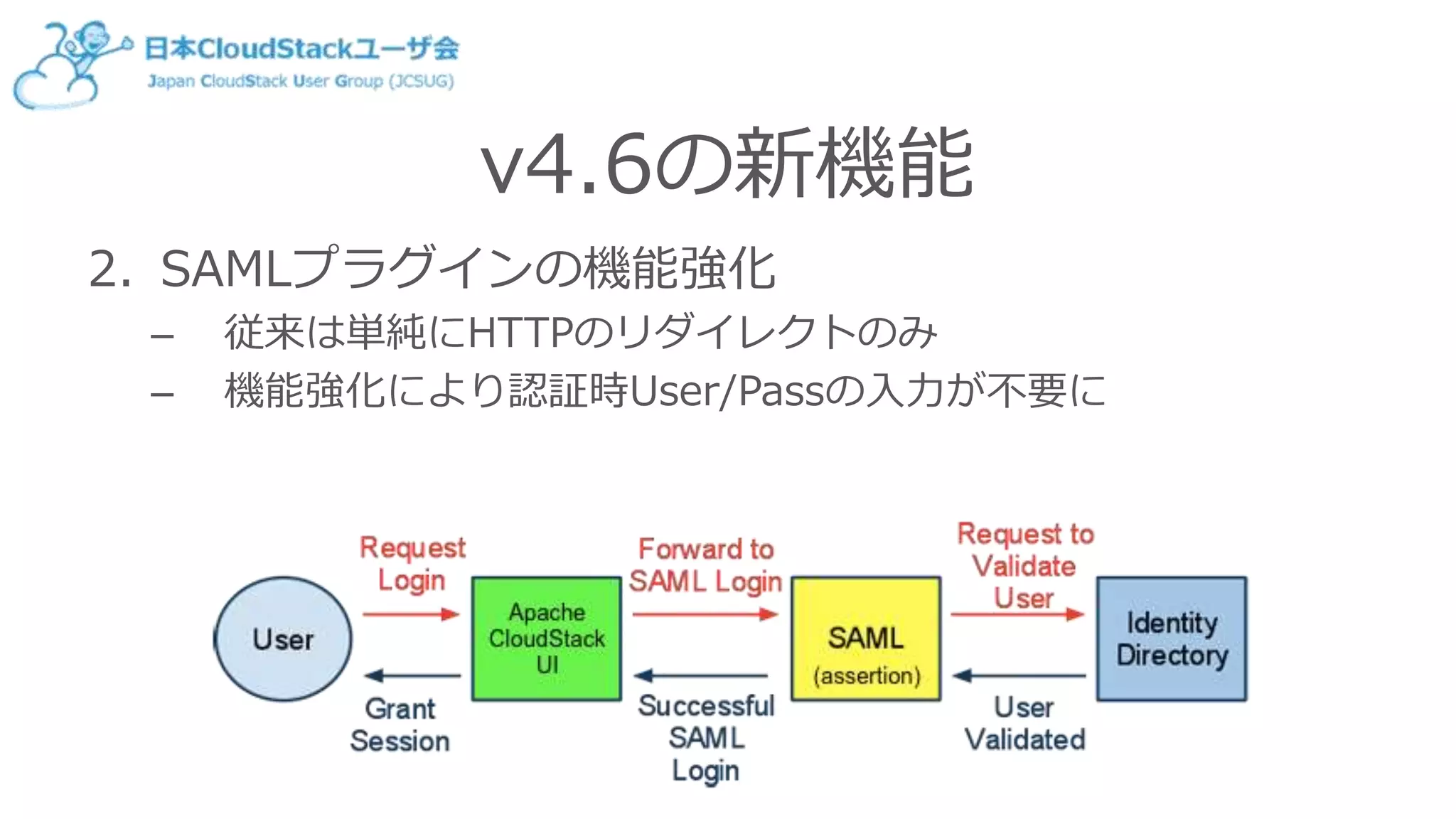

23. v4.6の新機能
2. SAMLプラグインの機能強化
– 従来は単純にHTTPのリダイレクトのみ
– 機能強化により認証時User/Passの入力が不要に

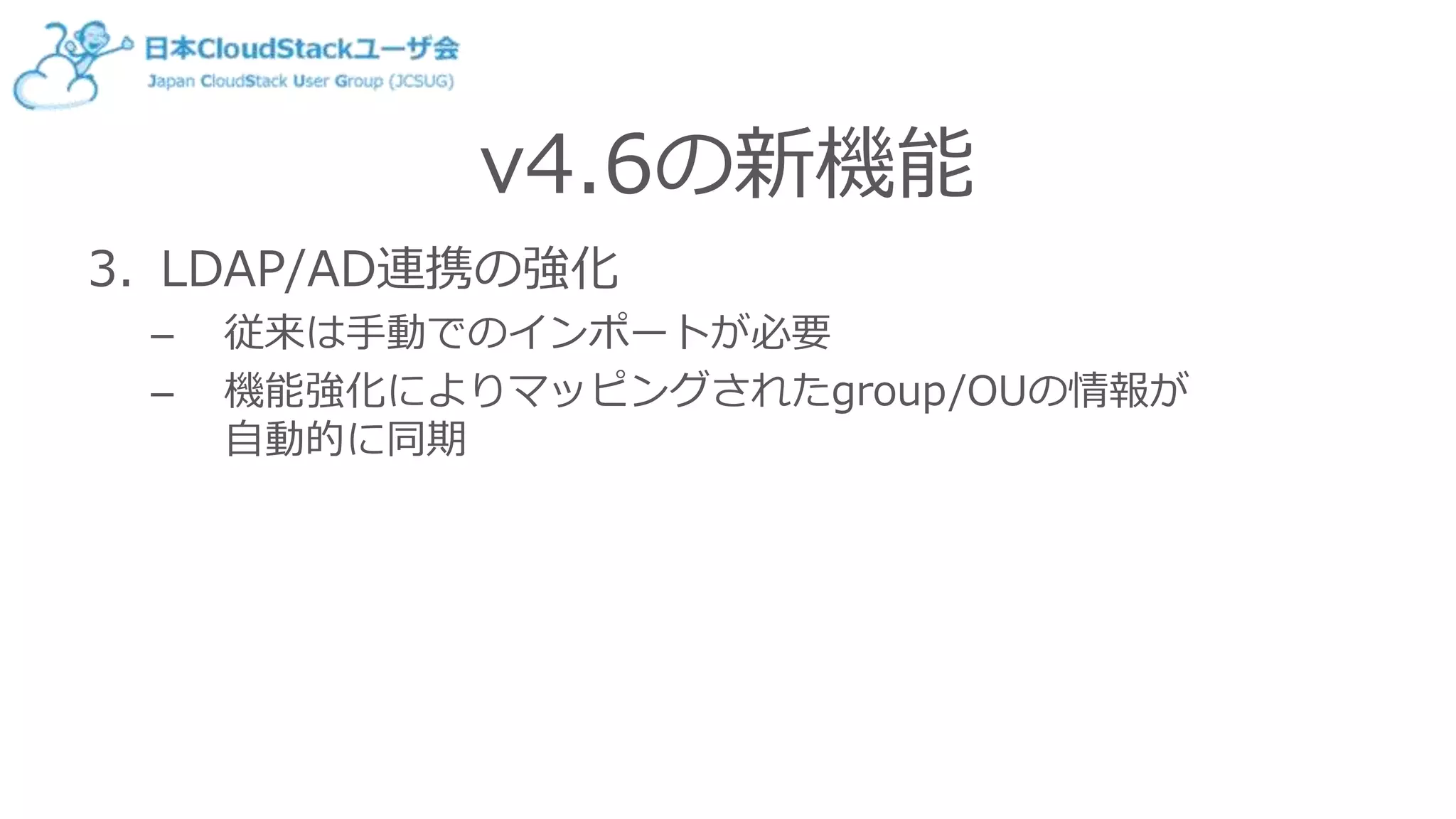

24. v4.6の新機能
3. LDAP/AD連携の強化
– 従来は手動でのインポートが必要
– 機能強化によりマッピングされたgroup/OUの情報が
自動的に同期

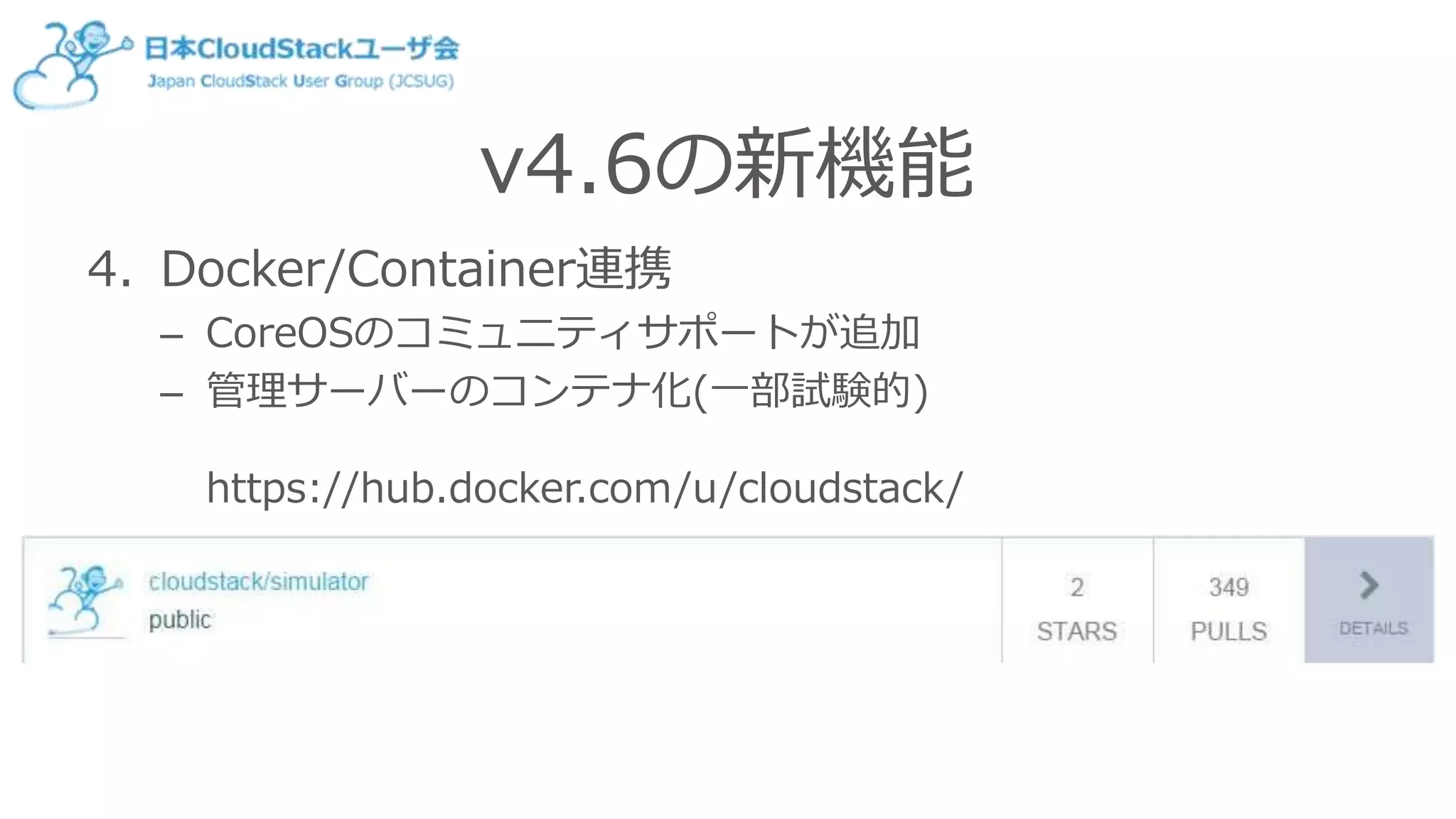

25. v4.6の新機能
4. Docker/Container連携
– CoreOSのコミュニティサポートが追加
– 管理サーバーのコンテナ化(一部試験的)
https://hub.docker.com/u/cloudstack/

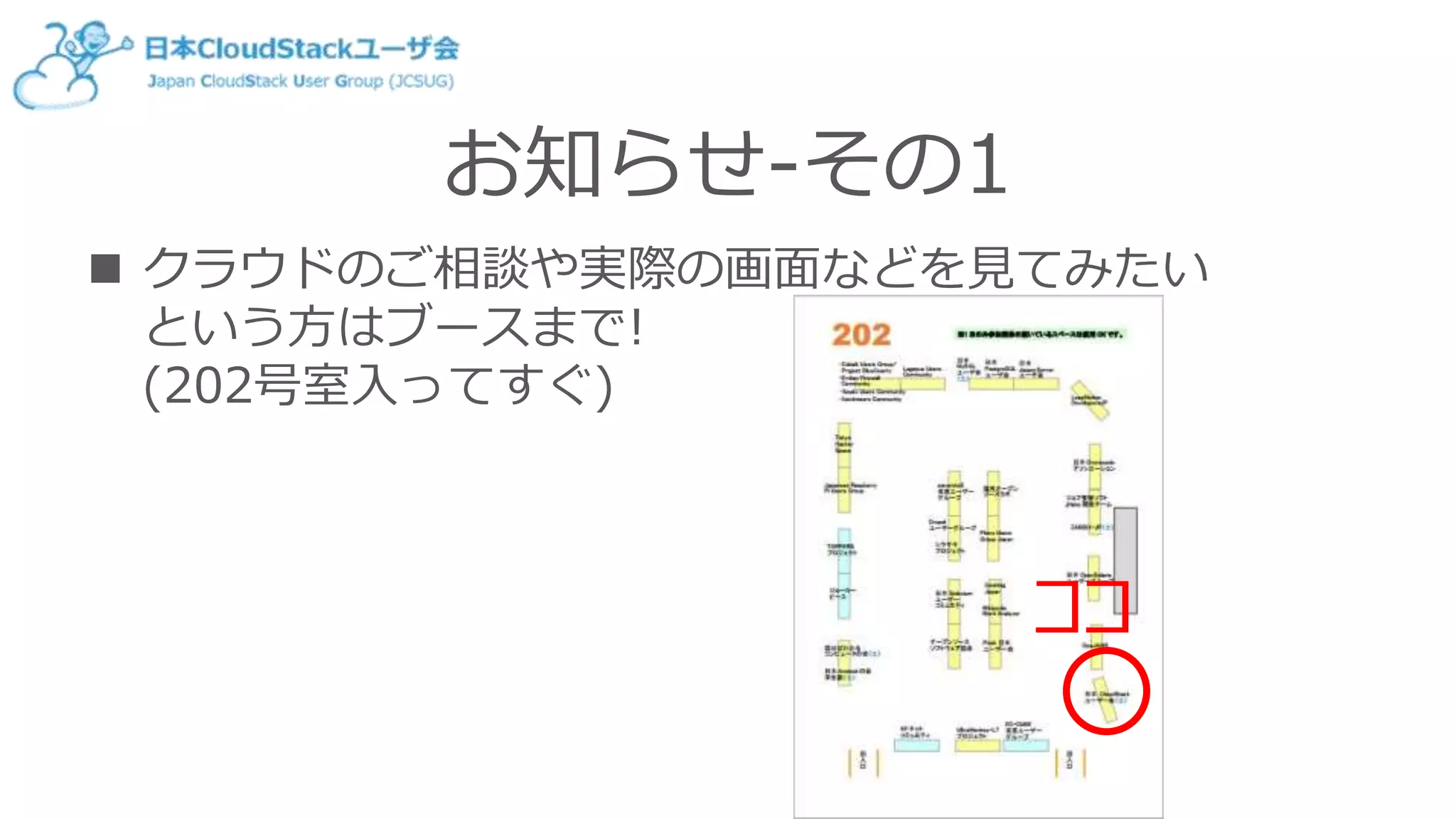

26. お知らせ-その1
 クラウドのご相談や実際の画面などを見てみたい
という方はブースまで!
(202号室入ってすぐ)
ココ

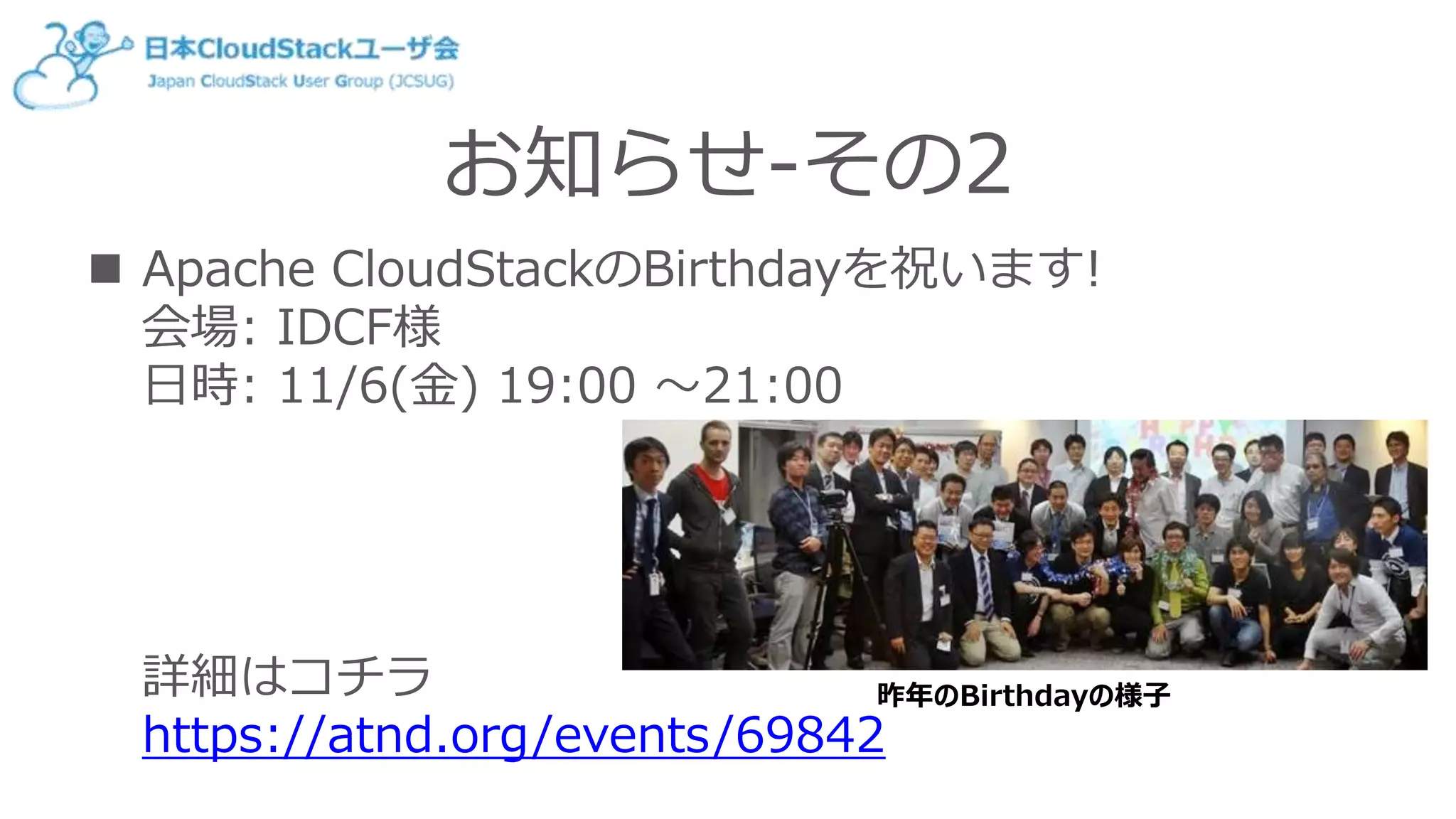

27. お知らせ-その2
 Apache CloudStackのBirthdayを祝います!
会場: IDCF様
日時: 11/6(金) 19:00 ～21:00
詳細はコチラ
https://atnd.org/events/69842
昨年のBirthdayの様子
