FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR
INICI ESQUEMA INTERNET
ESQUEMA
INTERNET
Les forces
PER COMENÇAR
FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR

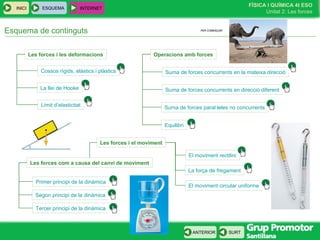

Esquema de continguts
ESQUEMA INTERNET
Cossos rígids, elàstics i plàstics
Les forces i les deformacions
La llei de Hooke
Límit d’elasticitat
Suma de forces concurrents en la mateixa direcció
Suma de forces concurrents en direcció diferent
Suma de forces paral·leles no concurrents
Equilibri
Primer principi de la dinàmica
Segon principi de la dinàmica
Tercer principi de la dinàmica
El moviment rectilini
El moviment circular uniforme
La força de fregament
Operacions amb forces
Les forces com a causa del canvi de moviment
Les forces i el moviment
PER COMENÇARPER COMENÇAR
FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR
Per començar, experimenta i pensa
CLICA PER CONTINUAR
ESQUEMA INTERNET
Força de fregament
Tensió i pes
Si intentem
desplaçar un llibre
sobre un altre,
hem d’aplicar
una força per vèncer
el fregament entre
les dues superfícies.
Però si barregem les
pàgines i intentem
separar els dos
llibres... ni els dos
alumnes més forts
de la classe no
ho aconseguiran.
A quin pot caurà
la bola si la corda
es trenca?
FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR

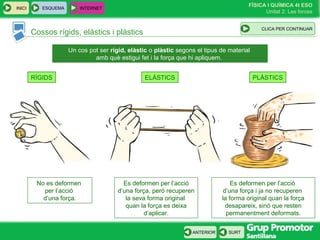

Cossos rígids, elàstics i plàstics
ESQUEMA INTERNET
CLIC PARA CONTINUAR
RÍGIDS ELÀSTICS PLÀSTICS
Un cos pot ser rígid, elàstic o plàstic segons el tipus de material
amb què estigui fet i la força que hi apliquem.
No es deformen
per l’acció
d’una força.
Es deformen per l’acció
d’una força, però recuperen
la seva forma original
quan la força es deixa
d’aplicar.
Es deformen per l’acció
d’una força i ja no recuperen
la forma original quan la força
desapareix, sinó que resten
permanentment deformats.
CLICA PER CONTINUAR
FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR

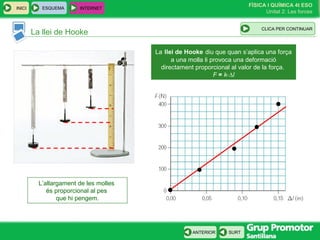

La llei de Hooke
ESQUEMA INTERNET
CLIC PARA CONTINUAR
L’allargament de les molles
és proporcional al pes
que hi pengem.
La llei de Hooke diu que quan s’aplica una força
a una molla li provoca una deformació
directament proporcional al valor de la força.
F = k ∆⋅ l
CLICA PER CONTINUAR
FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR

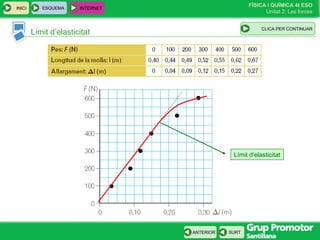

Límit d’elasticitat
ESQUEMA INTERNET
CLIC PARA CONTINUAR
Límit d’elasticitat
CLICA PER CONTINUAR
FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR
Suma de forces concurrents en la mateixa direcció
ESQUEMA INTERNET
CLIC PARA CONTINUAR
Les forces que duen direccions que es tallen en un punt són forces concurrents.
En la mateixa direcció i el mateix sentit.
En la mateixa direcció, però en sentits oposats.
El mòdul és la suma dels mòduls.
El mòdul és la diferència entre els mòduls.
F1 = 6 N
F2 = 5 N
R = 11 N
R = 2 N
F2 = 4 N
F1 = 6 N
CLICA PER CONTINUAR
→
→
→
→
FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR
ESQUEMA INTERNET
CLIC PARA CONTINUAR

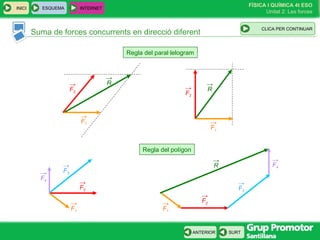

Suma de forces concurrents en direcció diferent
Regla del paral·lelogram
Regla del polígon
F1
→
F2
→ R
→
R
→
F2
→
F1
→
F2
→
F1
→
F3
→
F4
→
F4
→
F2
→
F1
→
F3
→
R
→
CLICA PER CONTINUAR
FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR

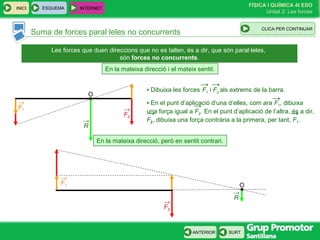

Suma de forces paral·leles no concurrents
ESQUEMA INTERNET
CLIC PARA CONTINUAR
Les forces que duen direccions que no es tallen, és a dir, que són paral·leles,
són forces no concurrents.
En la mateixa direcció i el mateix sentit.
En la mateixa direcció, però en sentit contrari.
O
F1
→
R
→
F2
→
F1
→
F2
→
O
R
→
CLICA PER CONTINUAR
▪ Dibuixa les forces F1 i F2 als extrems de la barra.
▪ En el punt d’aplicació d’una d’elles, com ara F1, dibuixa
una força igual a F2. En el punt d’aplicació de l’altra, és a dir,
F2, dibuixa una força contrària a la primera, per tant, F1.
→ →
→
→
→
→
FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR
Equilibri
ESQUEMA INTERNET
CLIC PARA CONTINUAR
A la balança romana,
la pesa es desplaça fins
a aconseguir l’equilibri.
R
→
F1
→
F2
→
E
→
Un cos està en equilibri quan damunt seu no hi actua cap força, o bé quan hi actuen diverses
forces concurrents de manera que la seva resultant és zero.
CLICA PER CONTINUAR
FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR

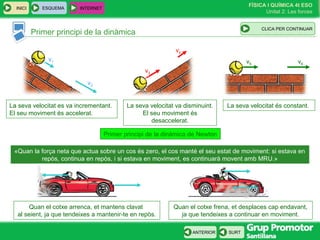

Primer principi de la dinàmica
ESQUEMA INTERNET
CLIC PARA CONTINUAR
«Quan la força neta que actua sobre un cos és zero, el cos manté el seu estat de moviment: si estava en
repòs, continua en repòs, i si estava en moviment, es continuarà movent amb MRU.»
Quan el cotxe arrenca, et mantens clavat
al seient, ja que tendeixes a mantenir-te en repòs.
Quan el cotxe frena, et desplaces cap endavant,
ja que tendeixes a continuar en moviment.
Primer principi de la dinàmica de Newton
v1
v2
v3
v4
v5 v6
La seva velocitat es va incrementant.
El seu moviment és accelerat.
La seva velocitat va disminuint.
El seu moviment és
desaccelerat.
La seva velocitat és constant.
CLICA PER CONTINUAR
FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR

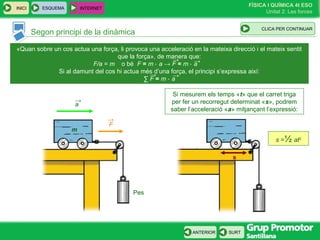

Segon principi de la dinàmica
ESQUEMA INTERNET
CLIC PARA CONTINUAR
«Quan sobre un cos actua una força, li provoca una acceleració en la mateixa direcció i el mateix sentit
que la força», de manera que:
o bé F = m ⋅ a → F = m ⋅ a
Si al damunt del cos hi actua més d’una força, el principi s’expressa així:
∑ F = m ⋅ a
→
→ →
→
F/a = m
Pes
m
a
→
F
→
s
Si mesurem els temps «t» que el carret triga
per fer un recorregut determinat «s», podrem
saber l’acceleració «a» mitjançant l’expressió:
s =½ at2
CLICA PER CONTINUAR
FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR

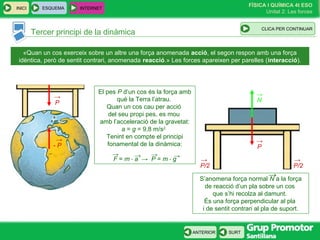

Tercer principi de la dinàmica
ESQUEMA INTERNET
CLIC PARA CONTINUAR
«Quan un cos exerceix sobre un altre una força anomenada acció, el segon respon amb una força
idèntica, però de sentit contrari, anomenada reacció.» Les forces apareixen per parelles (interacció).
- P
→
P
→
P
→
N
→El pes P d’un cos és la força amb
què la Terra l’atrau.
Quan un cos cau per acció
del seu propi pes, es mou
amb l’acceleració de la gravetat:
a = g = 9,8 m/s2.
Tenint en compte el principi
fonamental de la dinàmica:
F = m ⋅ a → P = m ⋅ g
→ → → →
CLICA PER CONTINUAR
P/2
→
P/2
→
S’anomena força normal N a la força
de reacció d’un pla sobre un cos
que s’hi recolza al damunt.
És una força perpendicular al pla
i de sentit contrari al pla de suport.
→
FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR

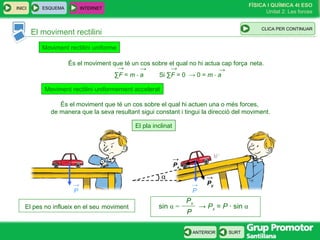

El moviment rectilini
ESQUEMA INTERNET
CLIC PARA CONTINUAR
Moviment rectilini uniforme
Moviment rectilini uniformement accelerat
És el moviment que té un cos sobre el qual no hi actua cap força neta.
∑F = m ⋅ a Si ∑F = 0 → 0 = m ⋅ a
→→→→
És el moviment que té un cos sobre el qual hi actuen una o més forces,
de manera que la seva resultant sigui constant i tingui la direcció del moviment.
P
→
P
→
Px
→
Py
→
El pla inclinat
α
sin α = → Px = P · sin α
Px
P
El pes no influeix en el seu moviment
CLICA PER CONTINUAR
FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR

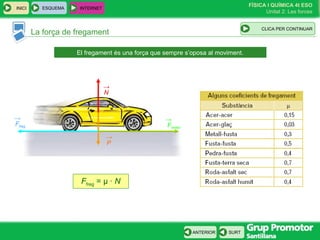

La força de fregament
ESQUEMA INTERNET
CLIC PARA CONTINUAR
El fregament és una força que sempre s’oposa al moviment.
P
→
N
→
Fmotor
→
Ffreg
→
Ffreg = μ · N
CLICA PER CONTINUAR
FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR

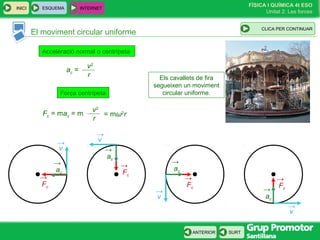

El moviment circular uniforme
ESQUEMA INTERNET
CLIC PARA CONTINUAR
Els cavallets de fira
segueixen un moviment
circular uniforme.
Fc
→
Fc
→
Fc
→
Fc
→
ac
→
ac
→
ac
→
ac
→
v
→
v
→
v
→
v
→
Acceleració normal o centrípeta
Força centrípeta
ac =
v2
r
Fc = mac = m
v2
r
= mω2
r
CLICA PER CONTINUAR
FÍSICA I QUÍMICA 4t ESO
Unitat 2: Les forces
INICI
SURTANTERIOR

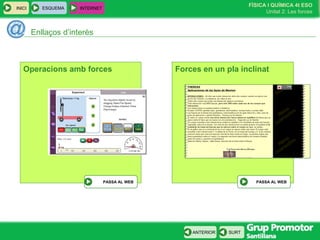

Enllaços d’interès
ESQUEMA INTERNET
Forces en un pla inclinat
PASSA AL WEB
Operacions amb forces
PASSA AL WEB
