無償のモデリングソフトウェアCAESESを使ってみた
商用の最適設計ソフトウェアFRIENDSHIP-Frameworkの無償版であるCAESESの概要を簡単にまとめてみました！
無償のモデリングソフトウェアCAESESを使ってみた
- 1. Fumiya Nozaki 最終更新日: 2014年6月1日 日本語版 CAESES®を使ってみよう！ Keywords： •CAESES® • FRIENDSHIP-Framework® • OpenFOAM® • 設計最適化 • パラメトリックモデリング
- 2.

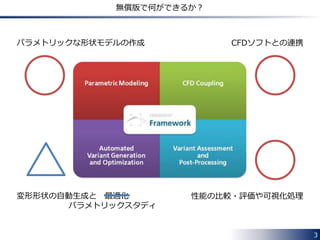

- 3. 3 CAESES®とは？ 商用の最適設計支援ツール FRIENDSHIP-Framework® の無償版 CAE-SystemEmpowering Simulation
- 4.

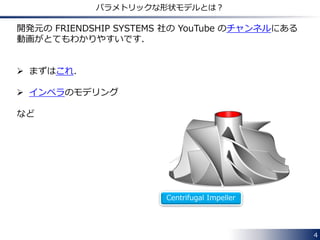

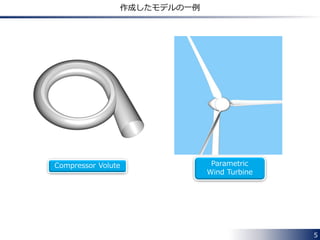

- 5. 5 パラメトリックな形状モデルとは？ 開発元の FRIENDSHIP SYSTEMS社の YouTube のチャンネルにある 動画を見てみましょう． まずはこれ インペラのモデリング など 他にもたくさんの動画がアップ されています． Centrifugal Impeller
- 6.

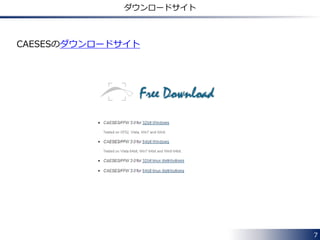

- 7.
- 8.
- 9.

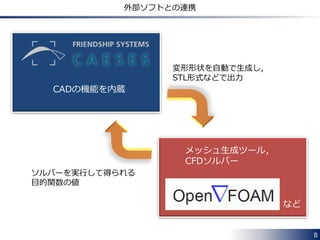

- 10. 10 連携の設定概要 バッチモードで実行可能なメッシュ生成ツール，CFD ソルバーであれば， CAESESと連携させることにより，パラメトリックスタディの自動化が可能． 他のソフトウェアとの接続設定は，CAESES の GUI 上から簡単に行うこと ができます． 1 2 4 3 5 1 ： 形状データの指定 ： 設定ファイルの指定 計算条件ファイルなど ： 目的関数値が出力さ れるファイルの指定 ： 結果ファイルの指定 ： 実行ファイルの設定 2 3 4 5
- 11. 11 チュートリアルの活用 こちらをクリックすると操作手順 を記した文書が開きます． GUI 上の DocumentationBrowser から各種チュートリアルに アクセス可能です．

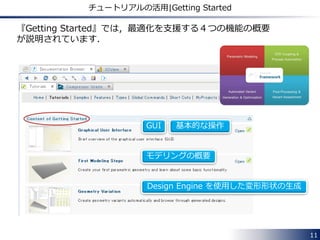

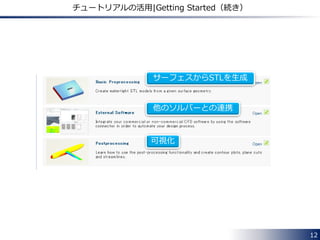

- 12. 12 チュートリアルの活用|Getting Started 基本的な操作 モデリングの概要 Design Engineを使用した変形形状の生成 GUI 『Getting Started』では，最適化を支援する４つの機能の概要 が説明されています．
- 13.
- 14. 14 チュートリアルの活用｜General Modeling モデリングの基本の解説 パラメトリックな 2Dモデルの生成 押し出しによるサーフェスの生成 パラメトリックなフィレットの生成 『General Modeling』では，基本的なモデリング機能が習得できます．

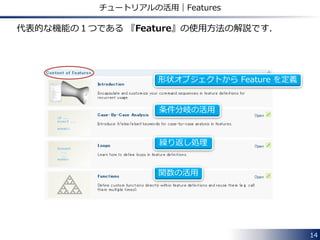

- 15. 15 チュートリアルの活用｜Features 形状オブジェクトから Feature を定義 条件分岐の活用 繰り返し処理 関数の活用 代表的な機能の１つである『Feature』の使用方法の解説です．
- 16. 16 チュートリアルの活用｜Meta Surface Meta Surfaceは押し出しの方向の指定方法 により様々なサーフェスの生成に対応が可能 押し出し方向を曲線で指定 座標軸方向への押し出し 座標軸周りの回転押し出し 代表的な機能の１つである 『Meta Surface』の使用方法の解説です． 『Meta Surface』 により，パラメトリックな押し出しによる様々な サーフェス生成が可能です．

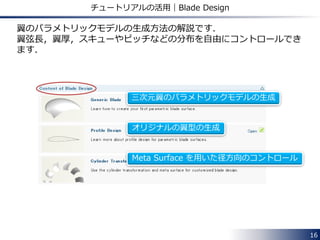

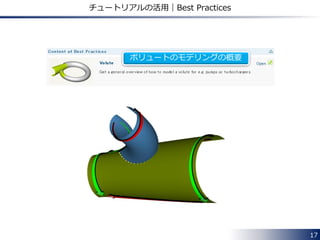

- 17. 17 チュートリアルの活用｜Blade Design 三次元翼のパラメトリックモデルの生成 オリジナルの翼型の生成 Meta Surfaceを用いた径方向のコントロール 翼のパラメトリックモデルの生成方法の解説です． 翼弦長，翼厚，スキューやピッチなどの分布を自由にコントロールでき ます．

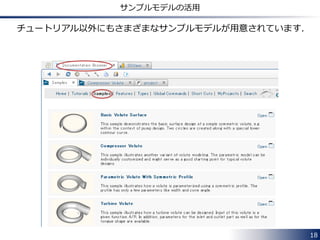

- 18.
- 19.
- 20.

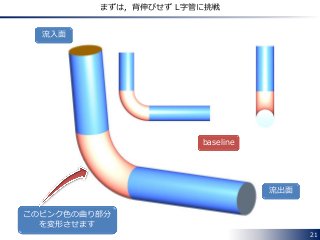

- 21.

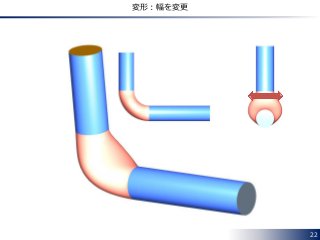

- 22.
- 23.

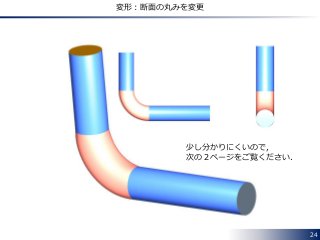

- 24.

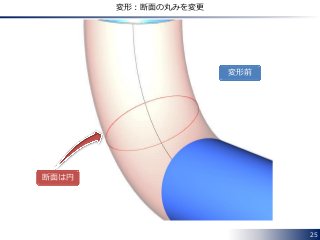

- 25.

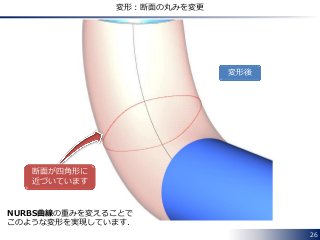

- 26.
- 27.

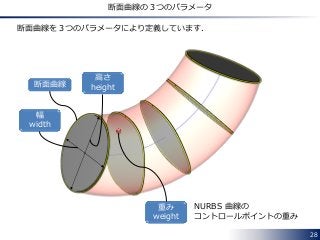

- 28.

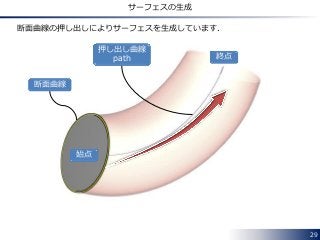

- 29.

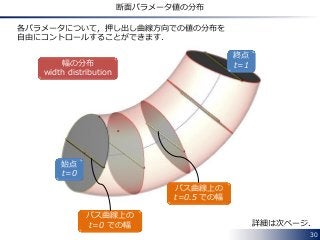

- 30.

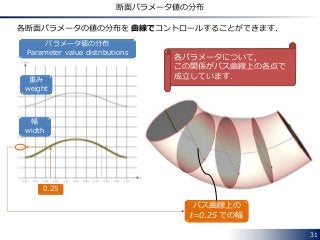

- 31. 31 断面パラメータ値の分布 パラメータ値の分布 Parameter value distributions 各断面パラメータの値の分布を曲線でコントロールすることができます． 幅 width 重み weight 0.25 パス曲線上の t=0.25 での幅 各パラメータについて， この関係がパス曲線上の各点で 成立しています．

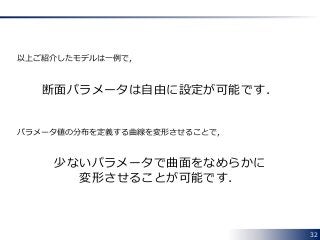

- 32.
- 33.
- 34.

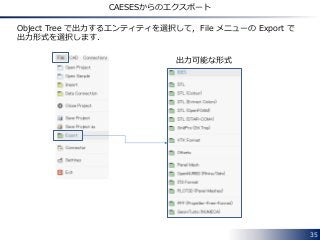

- 35. 35 CAESESからのエクスポート Object Tree で出力するエンティティを選択して，Fileメニューの Export で 出力形式を選択します． 出力可能な形式

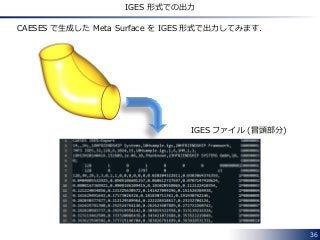

- 36. 36 IGES 形式での出力 CAESES で生成したMeta Surface を IGES 形式で出力してみます． IGES ファイル (冒頭部分)

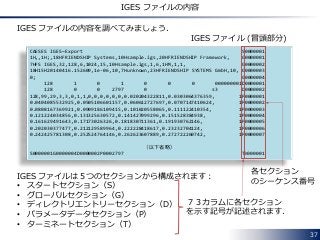

- 37. 37 IGES ファイルの内容 IGES ファイルの内容を調べてみましょう． CAESESIGES~Export S0000001 1H,,1H;,18HFRIENDSHIP Systems,10Hsample.igs,20HFRIENDSHIP Framework, G0000001 7HFS IGES,32,128,6,1024,15,10Hsample.igs,1,6,1HM,1,1, G0000002 18H15H20140416.152609,1e-06,10,7Hunknown,23HFRIENDSHIP SYSTEMS GmbH,10, G0000003 0; G0000004 128 1 0 1 0 0 0 000000001D0000001 128 0 0 2797 0 s3 D0000002 128,99,29,3,3,0,1,1,0,0,0,0,0,0,0.020204322811,0.0303064376359, 1P0000001 0.0404085532925,0.0505106601157,0.060612727697,0.0707147410624, 1P0000002 0.0808167369921,0.0909186109415,0.101020558065,0.111122410354, 1P0000003 0.121224034856,0.131325630572,0.141427099296,0.151528384938, 1P0000004 0.161629491643,0.17173026326,0.181830711361,0.191930762146, 1P0000005 0.202030377477,0.212129589964,0.222228418617,0.23232704124, 1P0000006 0.242425781308,0.252524764146,0.262623607889,0.272722260742, 1P0000007 （以下省略） S0000001G0000004D0000002P0002797 T0000001 IGES ファイル (冒頭部分) IGES ファイルは５つのセクションから構成されます： • スタートセクション（S） • グローバルセクション（G） • ディレクトリエントリーセクション（D） • パラメータデータセクション（P） • ターミネートセクション（T） ７３カラムに各セクション を示す記号が記述されます． 各セクション のシーケンス番号

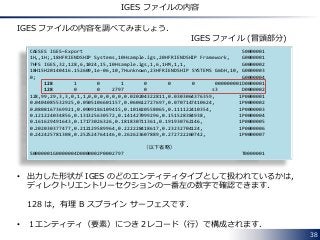

- 38. 38 IGES ファイルの内容 IGES ファイルの内容を調べてみましょう． CAESESIGES~Export S0000001 1H,,1H;,18HFRIENDSHIP Systems,10Hsample.igs,20HFRIENDSHIP Framework, G0000001 7HFS IGES,32,128,6,1024,15,10Hsample.igs,1,6,1HM,1,1, G0000002 18H15H20140416.152609,1e-06,10,7Hunknown,23HFRIENDSHIP SYSTEMS GmbH,10, G0000003 0; G0000004 128 1 0 1 0 0 0 000000001D0000001 128 0 0 2797 0 s3 D0000002 128,99,29,3,3,0,1,1,0,0,0,0,0,0,0.020204322811,0.0303064376359, 1P0000001 0.0404085532925,0.0505106601157,0.060612727697,0.0707147410624, 1P0000002 0.0808167369921,0.0909186109415,0.101020558065,0.111122410354, 1P0000003 0.121224034856,0.131325630572,0.141427099296,0.151528384938, 1P0000004 0.161629491643,0.17173026326,0.181830711361,0.191930762146, 1P0000005 0.202030377477,0.212129589964,0.222228418617,0.23232704124, 1P0000006 0.242425781308,0.252524764146,0.262623607889,0.272722260742, 1P0000007 （以下省略） S0000001G0000004D0000002P0002797 T0000001 IGES ファイル (冒頭部分) • 出力した形状が IGES のどのエンティティタイプとして扱われているかは， ディレクトリエントリーセクションの一番左の数字で確認できます． 128 は，有理 B スプライン サーフェスです． • １エンティティ（要素）につき２レコード（行）で構成されます．
