1. ЛЕКЦ-8
Хэвлэх тохиргоо хийх,
хэвлэх
Б.Пүрэв
Purev_2007@yahoo.com

2. Model-с хэвлэх
• File – Page setup manager
• New- шинээр тохиргоо хийх
• Modify-тохиргоог засах
• Printer name- н ард Properties Modify Standard
Paper Size – г сонгож A4 цаасаа идэвхжүүлээд
Modify товчоор цаасны хэвлэгдэх мужийг
тохируулна. Next, Finish, Ok товчоор
тохиргоондоо pc3 өргөтгөлтэй нэр өгч хадгална.
• File-Plot командаар хэвлэнэ.
• Printer name-д pc3 өргөтгөлтэй файлаа зааж
өгнө.

3. Page Setup
Name-Хадгалсан pc3 өргөтгөлтэй нэрээ зааж өгнө.
Properties-үзүүлэлтүүд
What to plot-Хэвлэх хэсгээ заах
Window-Цонхоор зааж өгөх
Layout-
Display-Дэлгэц
Limits-Нийт зурсан зүйлс
X, Y- хэвлэх мужийг шилжүүлэх
Fit to paper-Цаасандаа багтааж хэвлэх
Shade plot-хэвлэх хэлбэрээ сонгоно
Portrait- цаасны босоо байдал
Landscape- цаасны хэвтээ байдал
Plot upside down-урдаас нь эхэлж хэвлэх

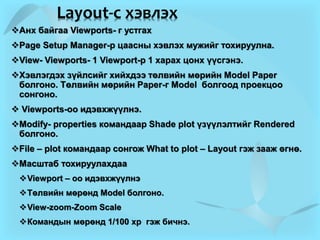

4. Layout-с хэвлэх
Анх байгаа Viewports- г устгах
Page Setup Manager-р цаасны хэвлэх мужийг тохируулна.
View- Viewports- 1 Viewport-р 1 харах цонх үүсгэнэ.
Хэвлэгдэх зүйлсийг хийхдээ төлвийн мөрийн Model Paper
болгоно. Төлвийн мөрийн Paper-г Model болгоод проекцоо
сонгоно.
 Viewports-оо идэвхжүүлнэ.
Modify- properties командаар Shade plot үзүүлэлтийг Rendered
болгоно.
File – plot командаар сонгож What to plot – Layout гэж зааж өгнө.
Масштаб тохируулахдаа
Viewport – оо идэвхжүүлнэ
Төлвийн мөрөнд Model болгоно.
View-zoom-Zoom Scale
Командын мөрөнд 1/100 xp гэж бичнэ.
