Windows Azure 概要

• トイレは入り口を出て、少し進んでから右に
曲がったところにあります。

• お飲み物は、出てすぐの冷蔵庫に入っていま
すので、ご自由にお取り下さい。
• 14:00 より開始させて頂きます。

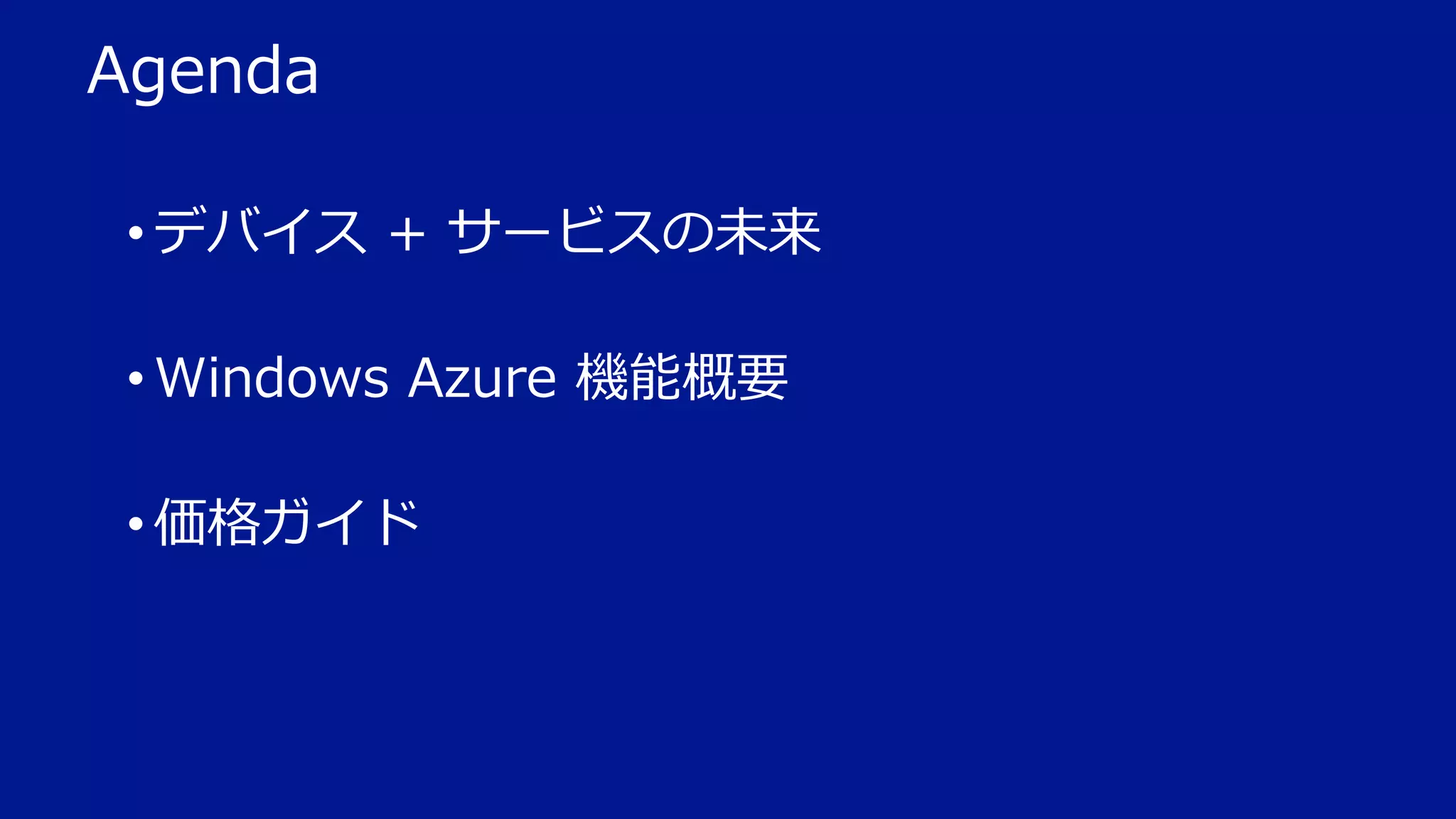

Agenda
• デバイス + サービスの未来
• Windows Azure 機能概要
• 価格ガイド

日本マイクロソフト株式会社の紹介
■社名、所在地：
2011年2月にオフィスを品川へ移転すると同時に社名を
「マイクロソフト」から「日本マイクロソフト」へ変更

■設立：
1986年2月

代表執行役社長樋口泰行

■従業員数：
2,225名（2013年7月現在）

カフェ

オフィス

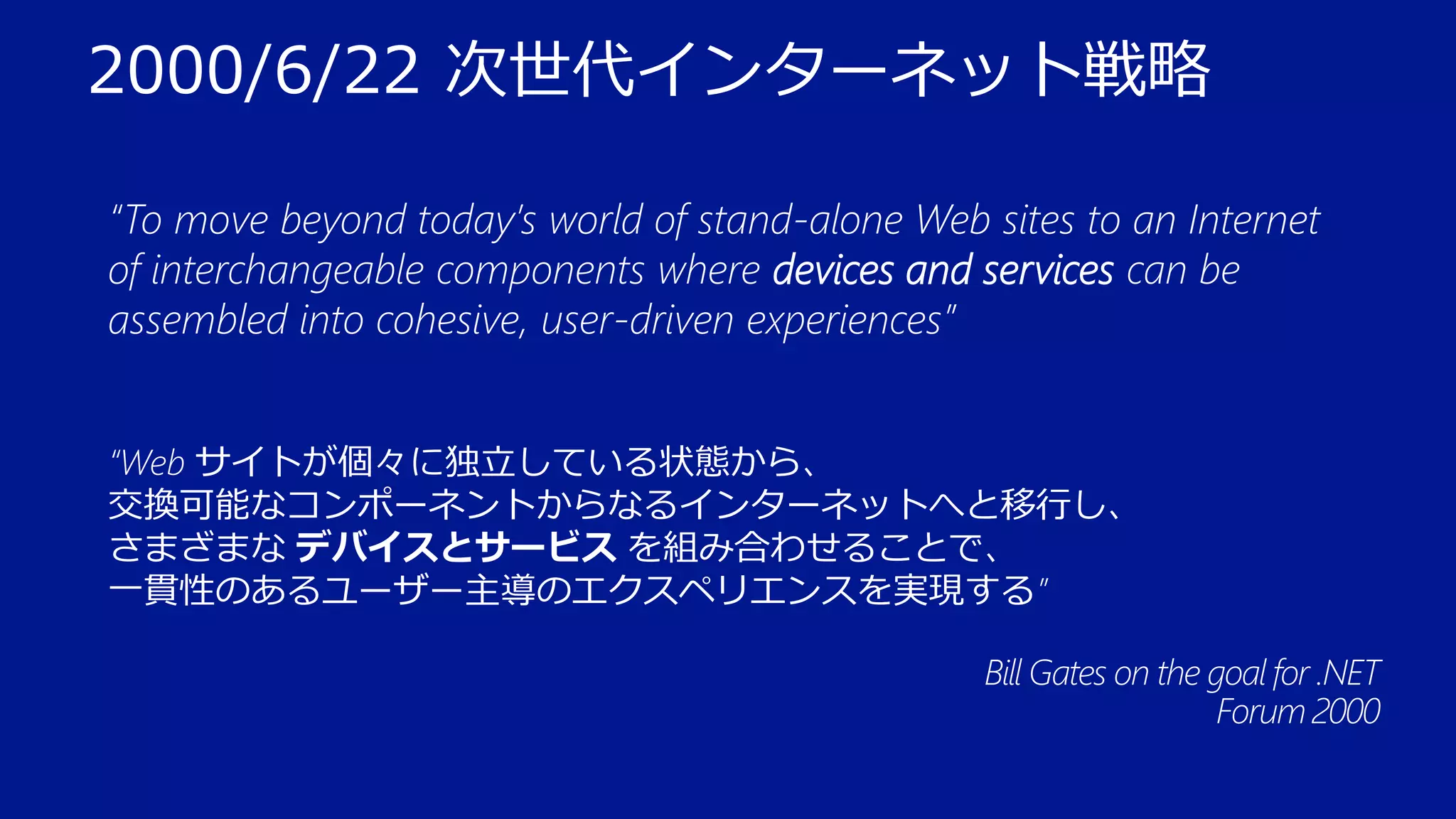

2000/6/22 次世代インターネット戦略
“To move beyond today’s world of stand-alone Web sites to an Internet
of interchangeable components where devices and services can be
assembled into cohesive, user-driven experiences”
“Web サイトが個々に独立している状態から、
交換可能なコンポーネントからなるインターネットへと移行し、
さまざまなデバイスとサービスを組み合わせることで、
一貫性のあるユーザー主導のエクスペリエンスを実現する”
Bill Gates on the goal for .NET
Forum 2000

+

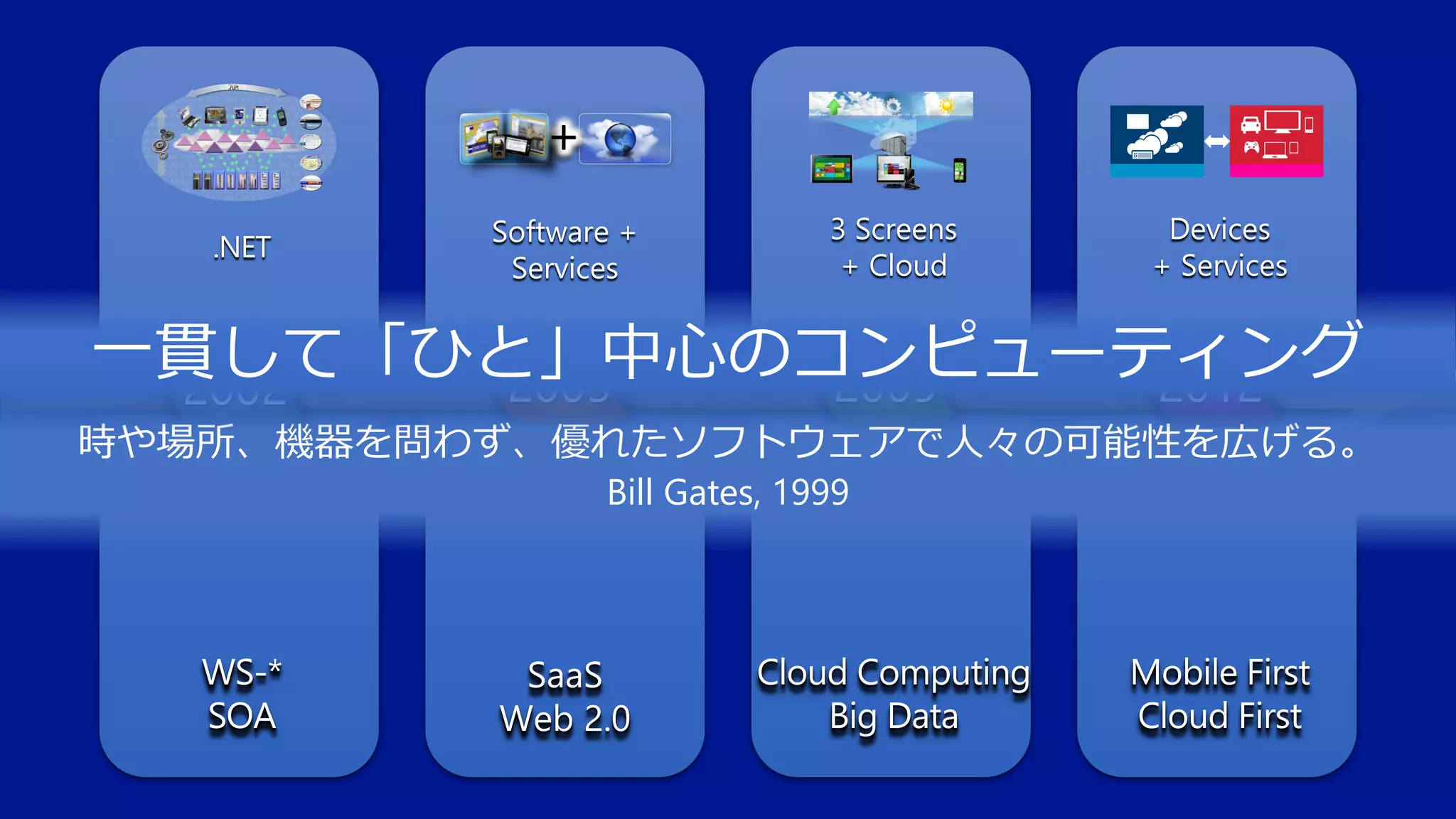

Software +
Services

3 Screens
+ Cloud

Devices
+ Services

一貫して「ひと」中心のコンピューティング
2005
2009
2012
2002

時や場所、機器を問わず、優れたソフトウェアで人々の可能性を広げる。
Bill Gates, 1999

SaaS
Web 2.0

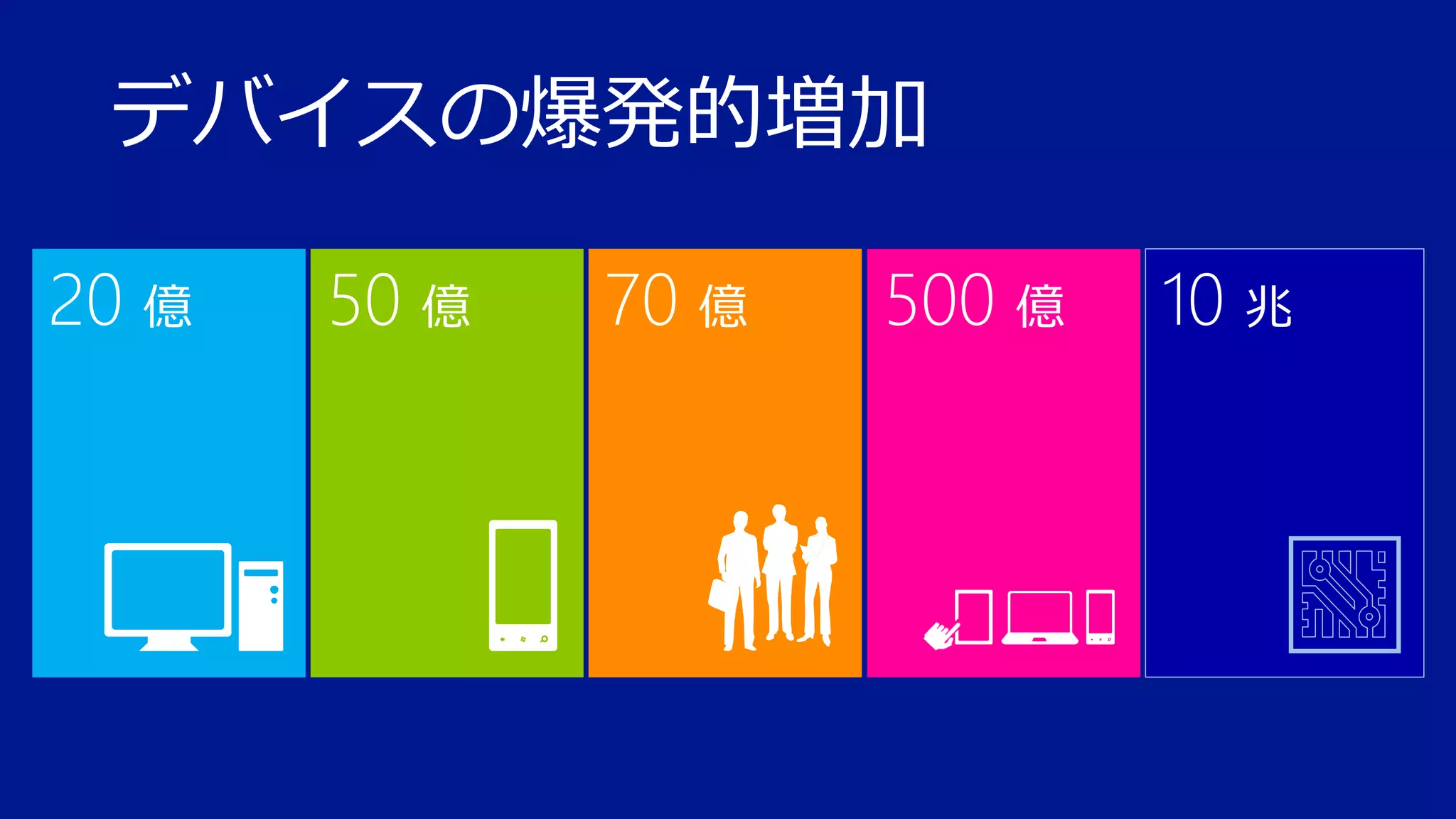

デバイスの爆発的増加

Agenda
• デバイス＋サービスの未来
• Windows Azure 機能概要
• 価格ガイド

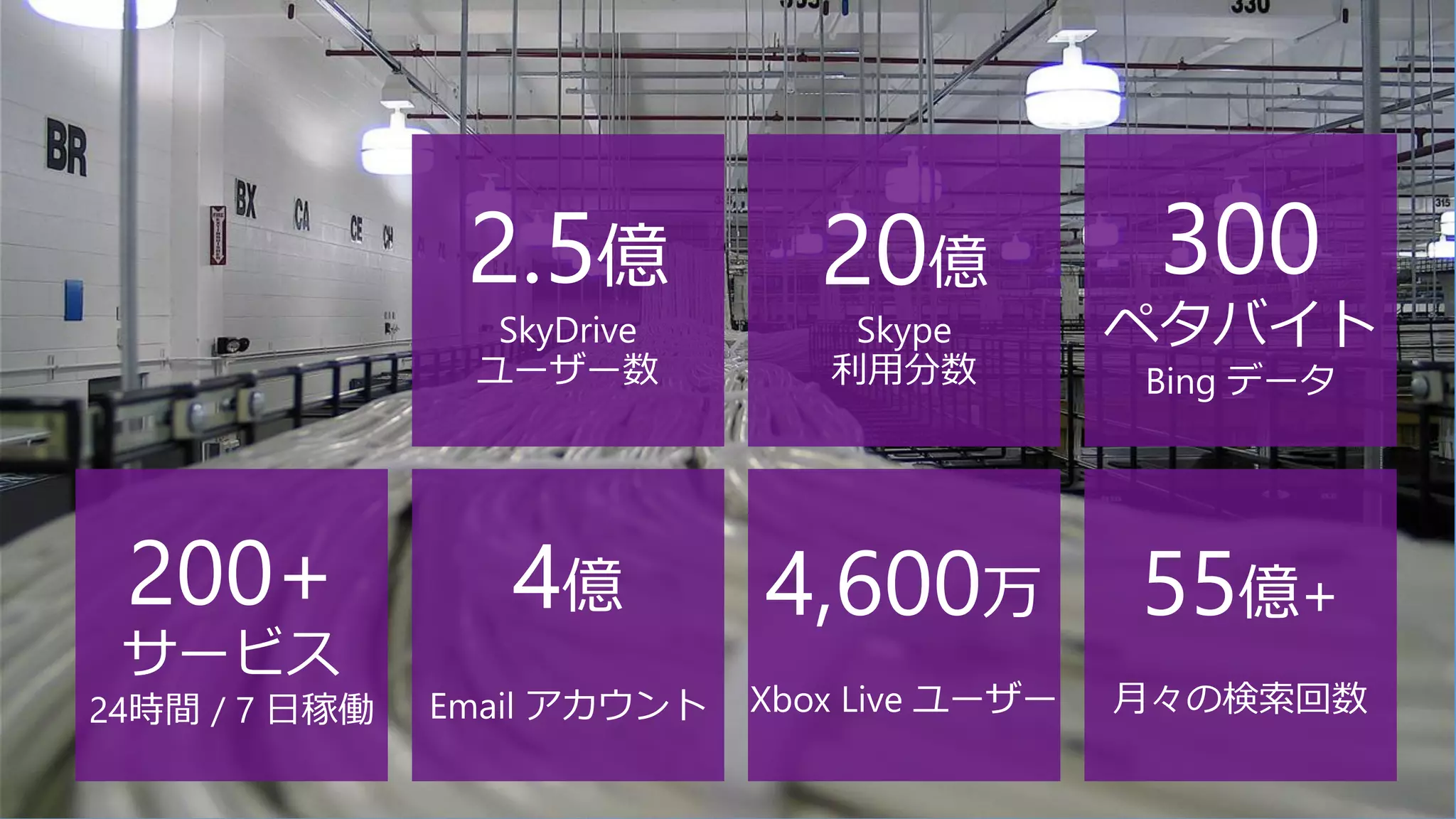

Microsoft Global Foundation Services
世界規模でデータセンターを運営

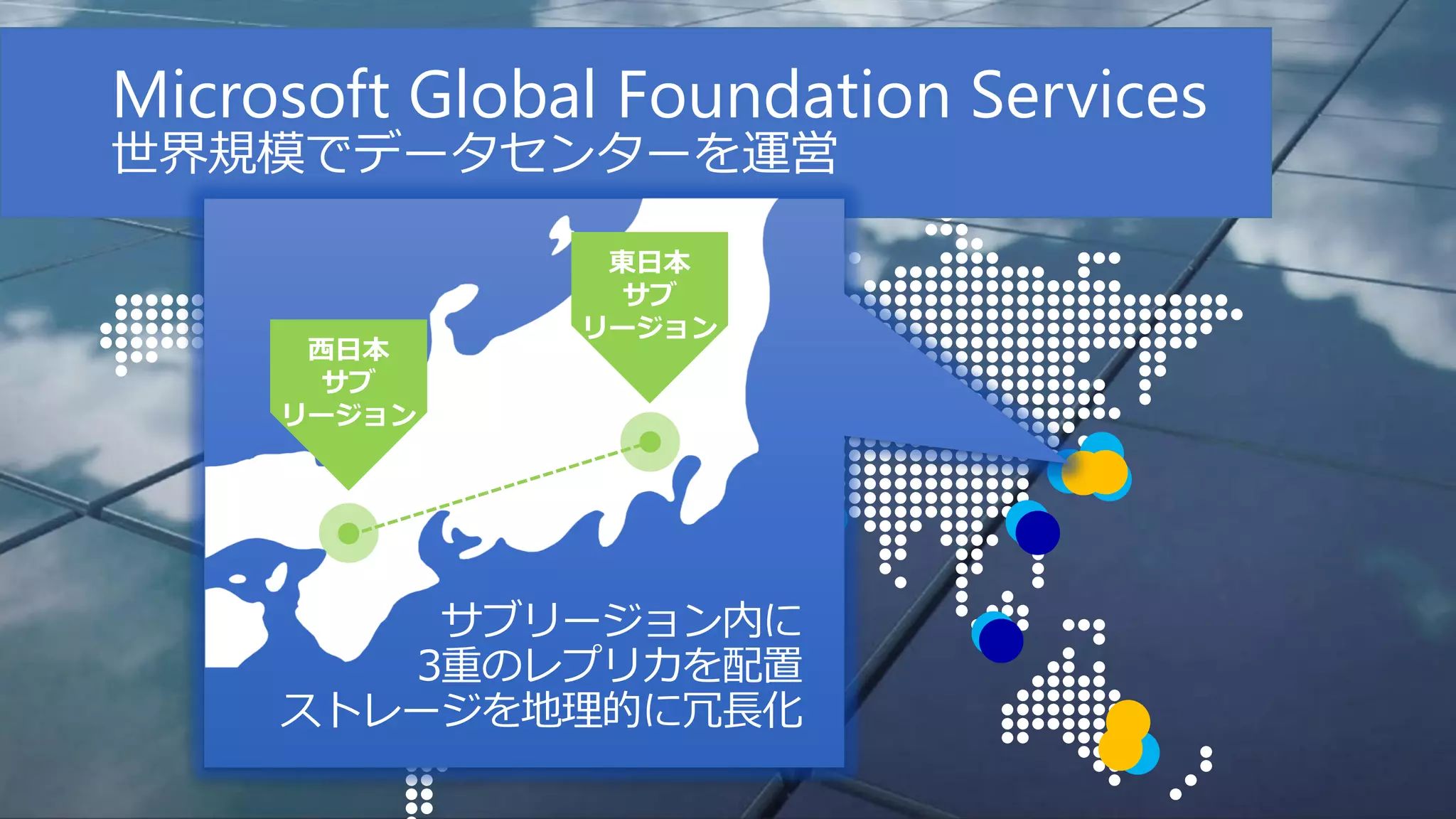

Microsoft Global Foundation Services
世界規模でデータセンターを運営

サブリージョン内に
3重のレプリカを配置
ストレージを地理的に冗長化

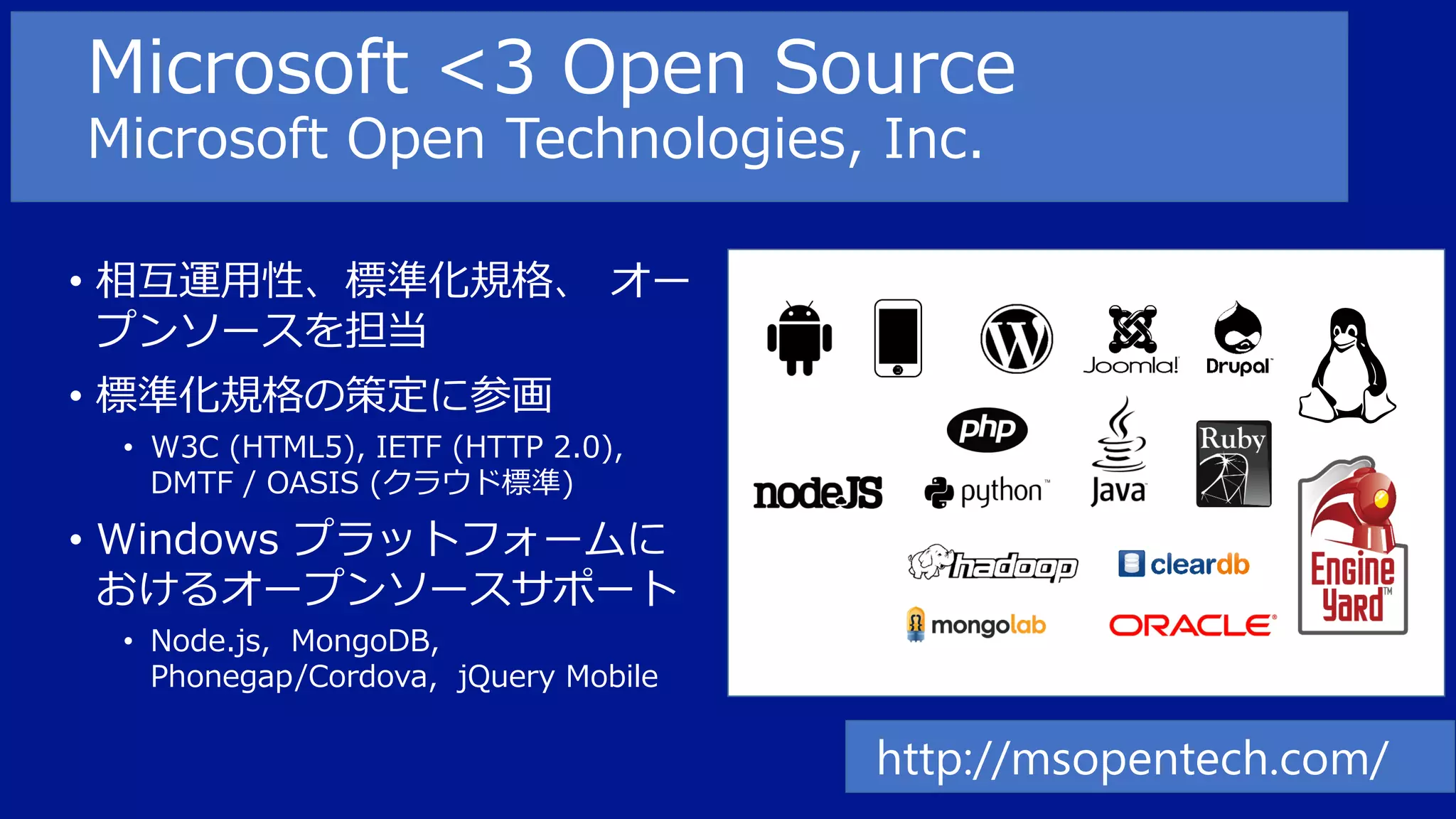

Microsoft <3 Open Source
Microsoft Open Technologies, Inc.
• 相互運用性、標準化規格、オー
プンソースを担当
• 標準化規格の策定に参画
• W3C (HTML5), IETF (HTTP 2.0),
DMTF / OASIS (クラウド標準)

• Windows プラットフォームに
おけるオープンソースサポート
• Node.js, MongoDB,
Phonegap/Cordova, jQuery Mobile

http://msopentech.com/

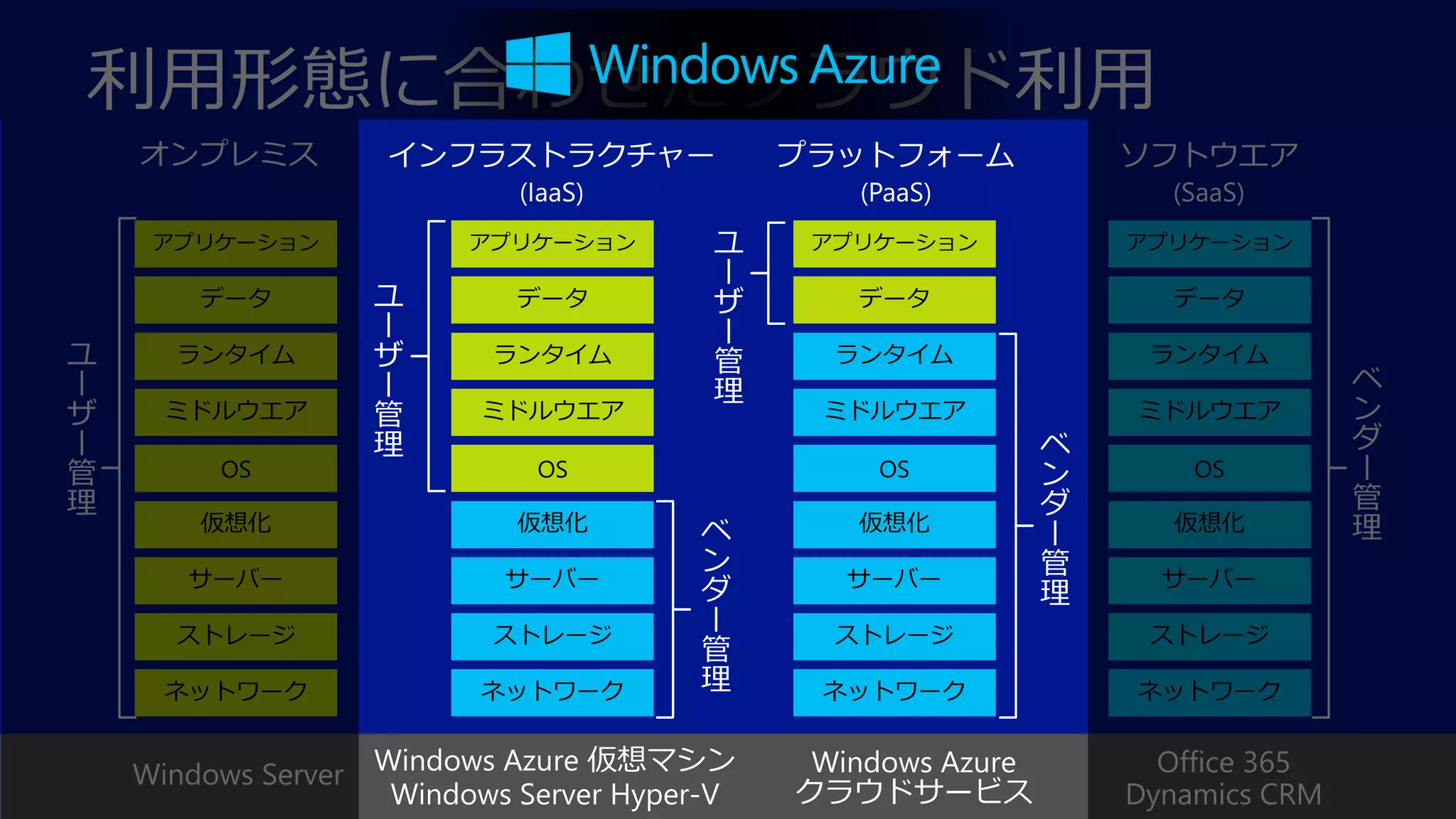

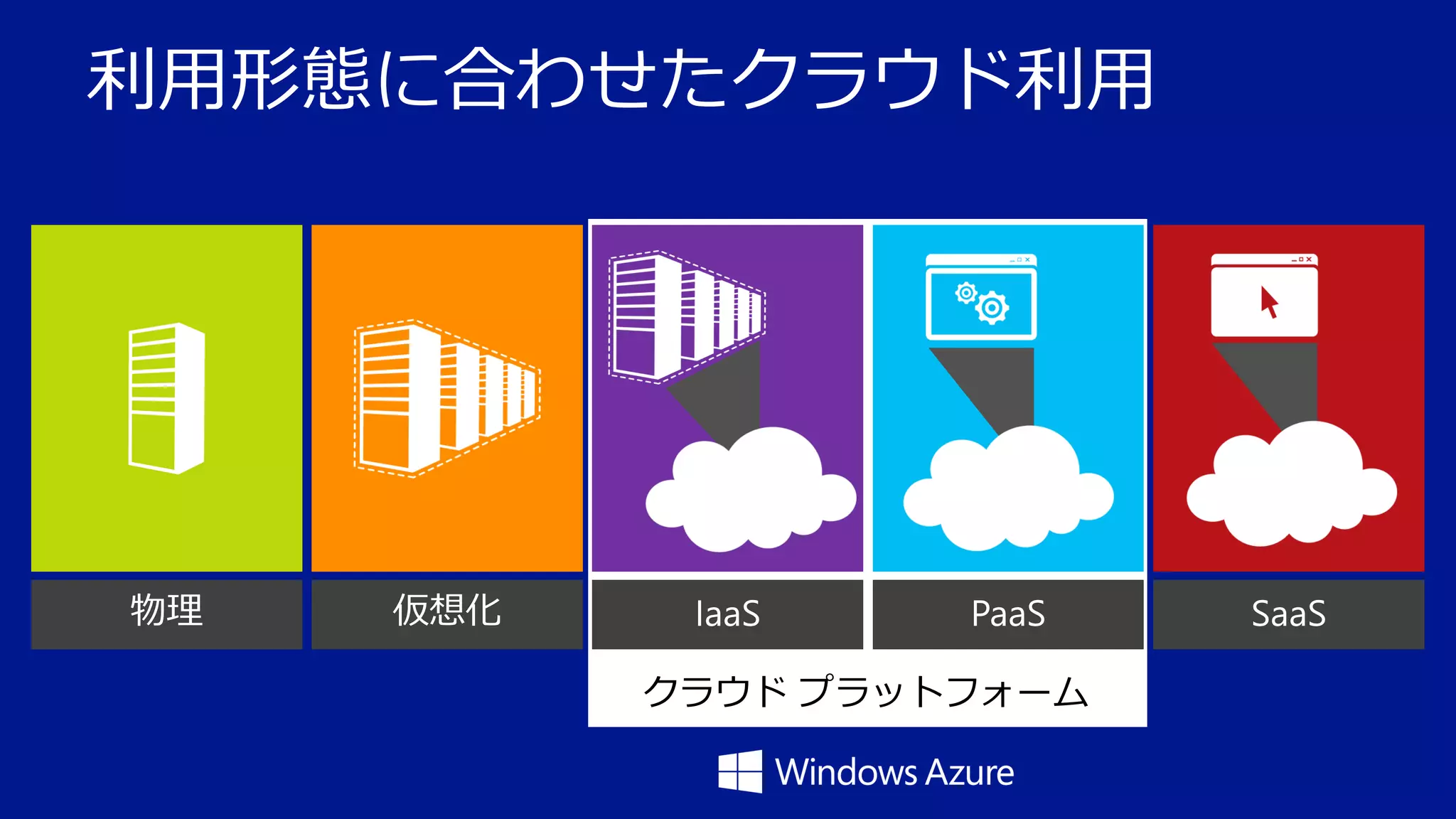

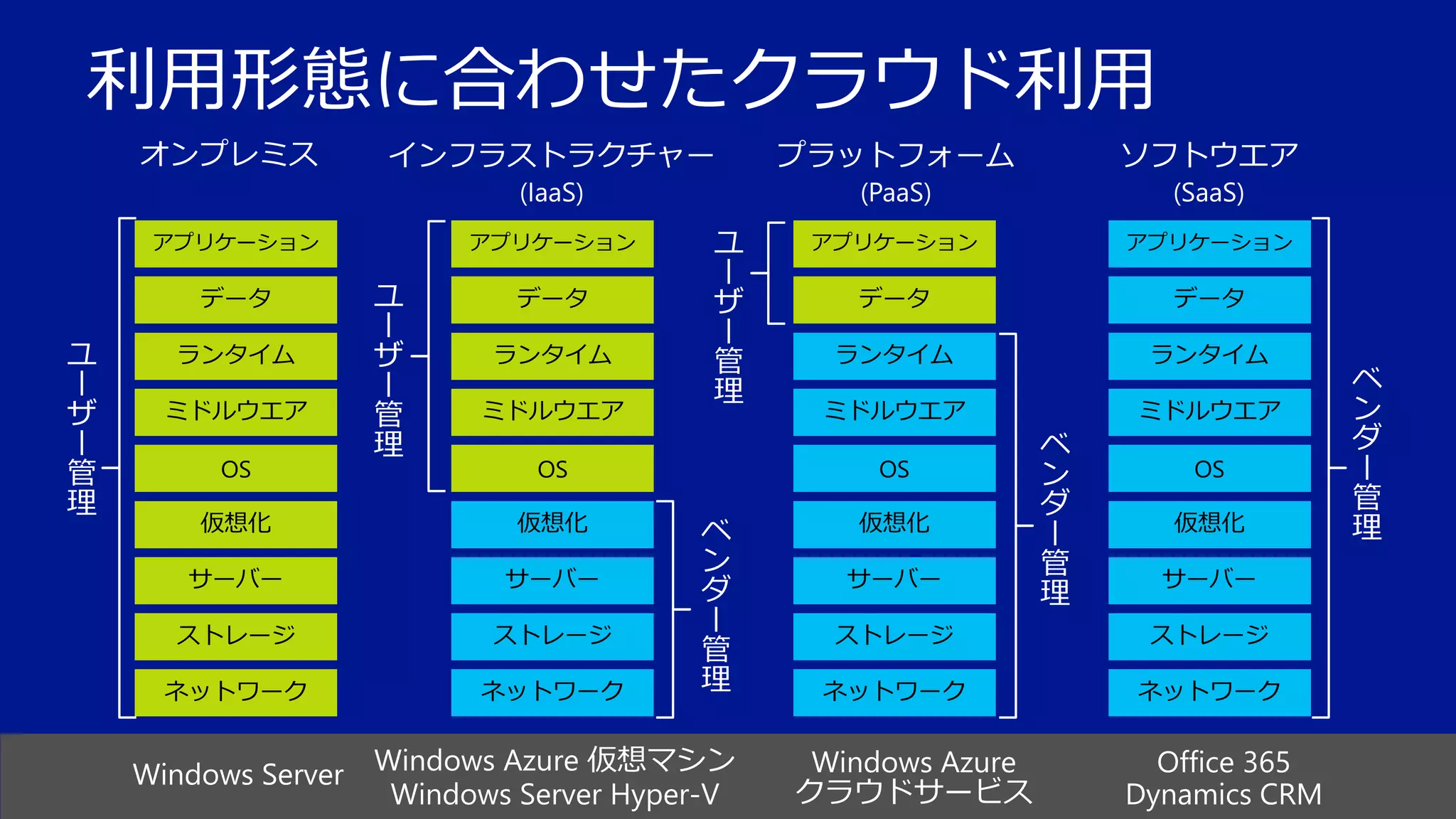

利用形態に合わせたクラウド利用

クラウドプラットフォーム

利用形態に合わせたクラウド利用
アプリケーション



データ

データ

データ

ランタイム

ランタイム

ミドルウエア

ミドルウエア

OS

OS

仮想化
サーバー
ストレージ
ネットワーク

Windows Server

Windows Azure 仮想マシン
Windows Server Hyper-V

Windows Azure
クラウドサービス

Office 365
Dynamics CRM

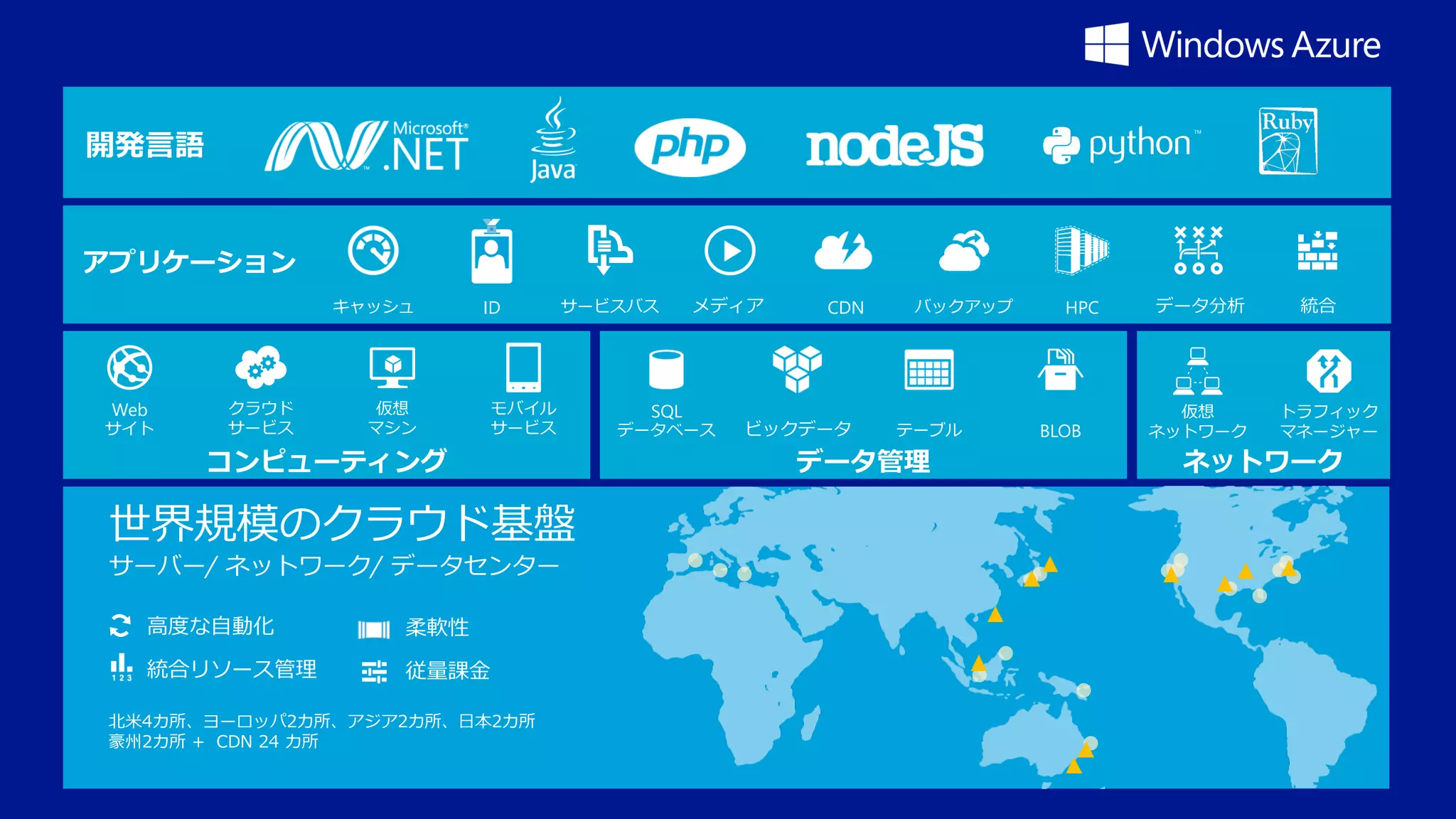

開発言語

キャッシュ

Web

サイト

クラウド
サービス

ID

仮想
マシン

サービスバス

モバイル
サービス

コンピューティング

世界規模のクラウド基盤
サーバー/ ネットワーク/ データセンター
高度な自動化

柔軟性

統合リソース管理

従量課金

北米4カ所、ヨーロッパ2カ所、アジア2カ所、日本2カ所
豪州2カ所 + CDN 24 カ所

SQL

メディア

データベース

CDN

ビックデータ

バックアップ

テーブル

データ管理

HPC

BLOB

データ分析

仮想
ネットワーク

統合

トラフィック
マネージャー

ネットワーク

Windows Azure 新機能
コンポーネント



WAAD






Webサイト



Store
TFS



モバイルサービス

メディアサービス



WAAD

メディアサービス
(エンコード)



HDInsight

インフラストラクチャ









VPN  自動スケール
IaaS  アラート
Large VM
 Premium SQL
データベース


2012 Q2

2012 Q3

2012 Q4

2013 Q1

モバイル
サービス

 通知ハブ
Backup
H-V Recovery Manager



VPN
IaaS(Win , Linux)

Webサイト





日本リージョン
発表

2013 Q2

2013 Q3

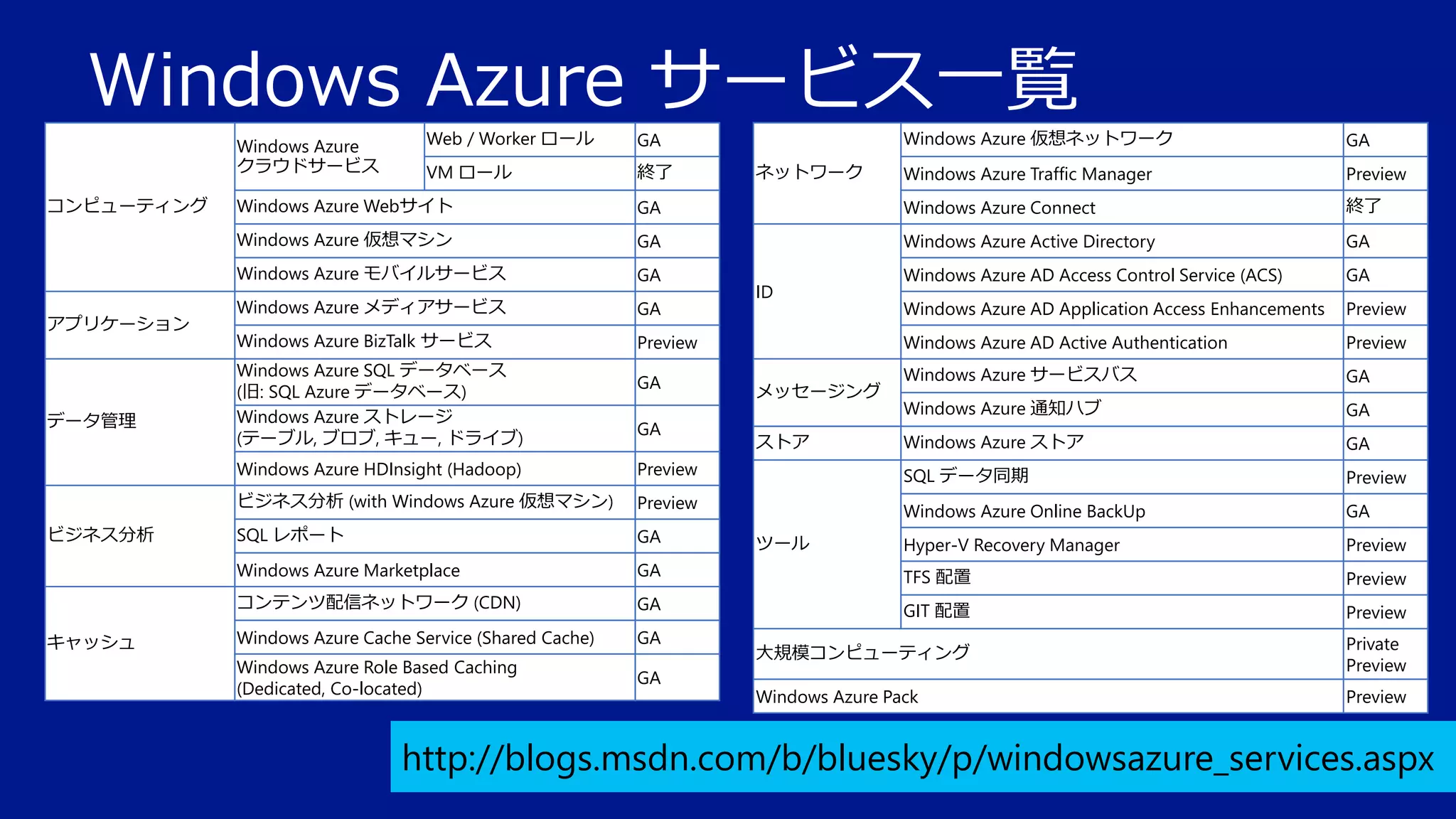

Windows Azure サービス一覧
Windows Azure

Web / Worker ロール

GA

VM ロール

終了

Windows Azure 仮想ネットワーク
ネットワーク

GA

Windows Azure Traffic Manager

Preview

データ管理

GA

Windows Azure Connect

終了

GA

Windows Azure Active Directory

GA

Windows Azure モバイルサービス

Windows Azure Webサイト


GA

Windows Azure AD Access Control Service (ACS)

GA

Windows Azure メディアサービス

GA

Windows Azure AD Application Access Enhancements

Preview

Windows Azure BizTalk サービス

Preview

Windows Azure AD Active Authentication

Preview

Windows Azure サービスバス

GA

Windows Azure 通知ハブ

GA

Windows Azure ストア

GA

Windows Azure SQL データベース
(旧: SQL Azure データベース)
Windows Azure ストレージ
(テーブル, ブロブ, キュー, ドライブ)

GA
GA

ID

メッセージング
ストア

Windows Azure HDInsight (Hadoop)

Preview

Preview

Windows Azure Online BackUp

GA

SQL レポート

GA

Hyper-V Recovery Manager

Preview

Windows Azure Marketplace

GA

TFS 配置

Preview

コンテンツ配信ネットワーク (CDN)
キャッシュ

SQL データ同期

ビジネス分析 (with Windows Azure 仮想マシン)
ビジネス分析

Preview

GA

GIT 配置

Preview

Windows Azure Cache Service (Shared Cache)

GA

Windows Azure Role Based Caching
(Dedicated, Co-located)

大規模コンピューティング

GA

Private
Preview

Windows Azure Pack

Preview

ツール

http://blogs.msdn.com/b/bluesky/p/windowsazure_services.aspx

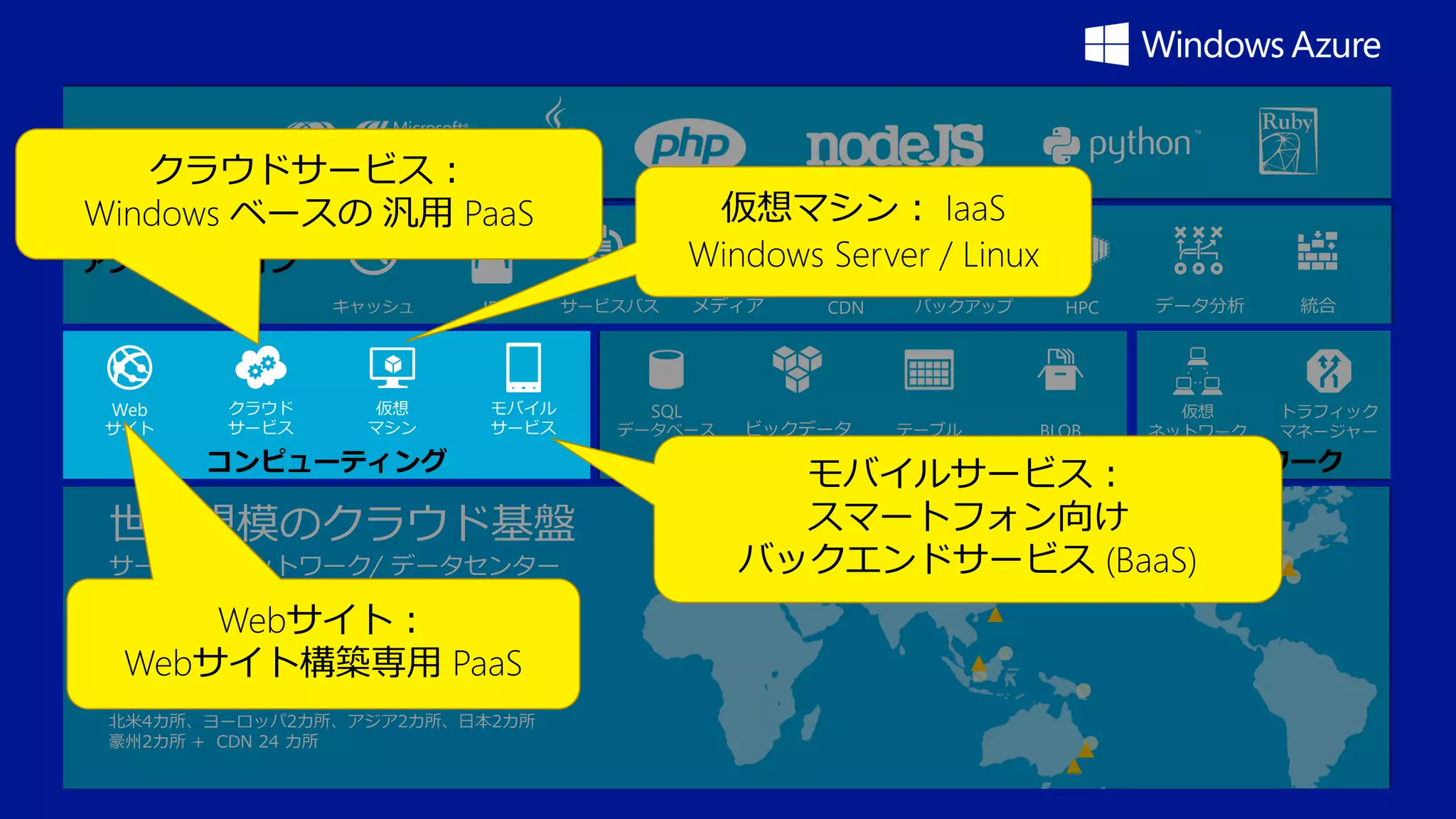

開発言語

クラウドサービス：
Windows ベースの汎用 PaaS

仮想マシン： IaaS
Windows Server / Linux

キャッシュ

Web

サイト

クラウド
サービス

仮想
マシン

ID

サービスバス

モバイル
サービス



Webサイト：
柔軟性
Webサイト構築専用 PaaS
従量課金
高度な自動化


SQL

メディア

データベース

CDN

ビックデータ

バックアップ

テーブル

データ管理

HPC

BLOB

データ分析

仮想
ネットワーク

統合

トラフィック
マネージャー

ネットワーク
モバイルサービス：
スマートフォン向け
バックエンドサービス (BaaS)

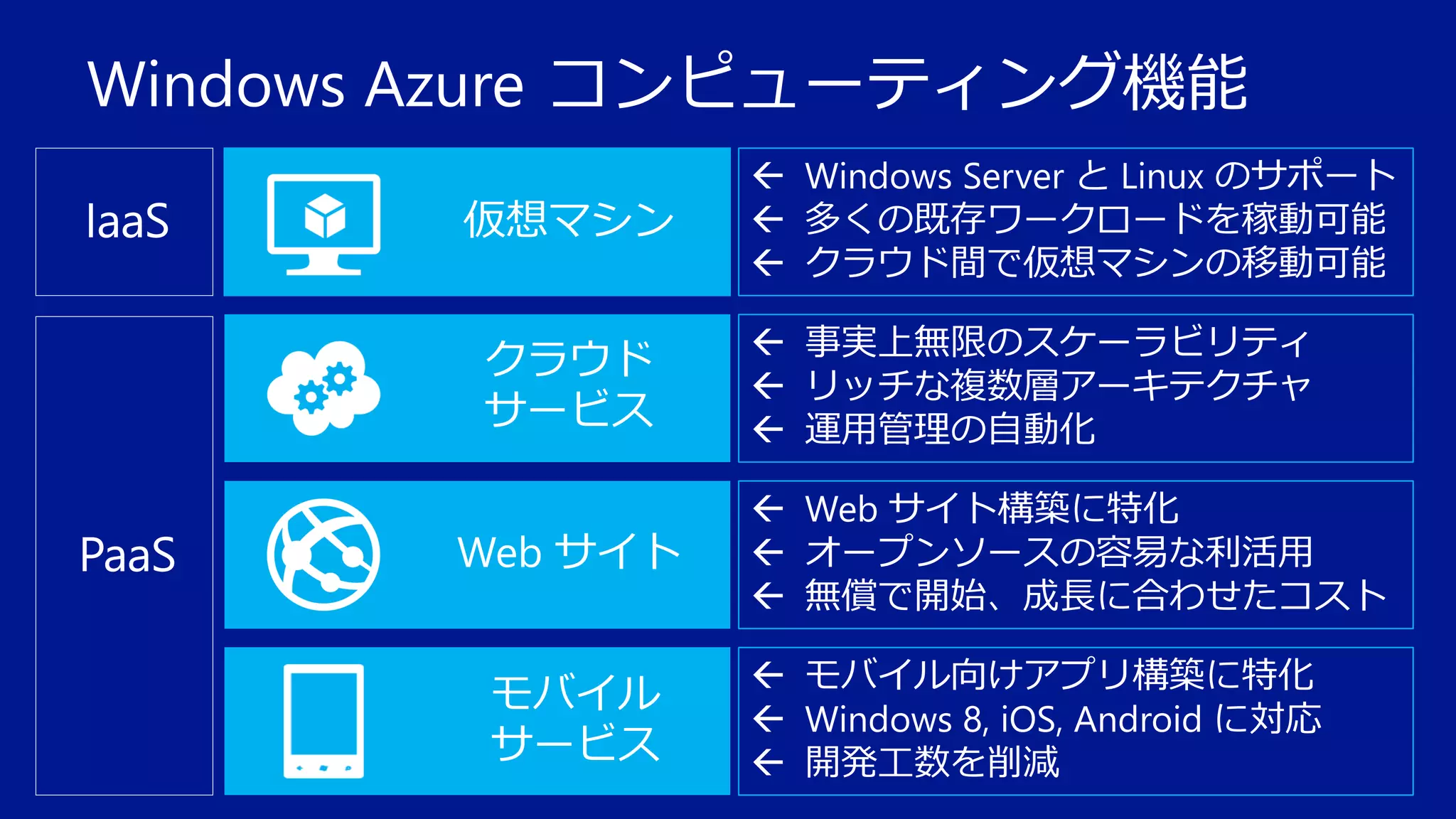

Windows Azure コンピューティング機能
仮想マシン
クラウド
サービス
Web サイト
モバイル
サービス

 事実上無限のスケーラビリティ
 リッチな複数層アーキテクチャ
 運用管理の自動化
 Web サイト構築に特化
 オープンソースの容易な利活用
 無償で開始、成長に合わせたコスト

 モバイル向けアプリ構築に特化
 Windows 8, iOS, Android に対応
 開発工数を削減

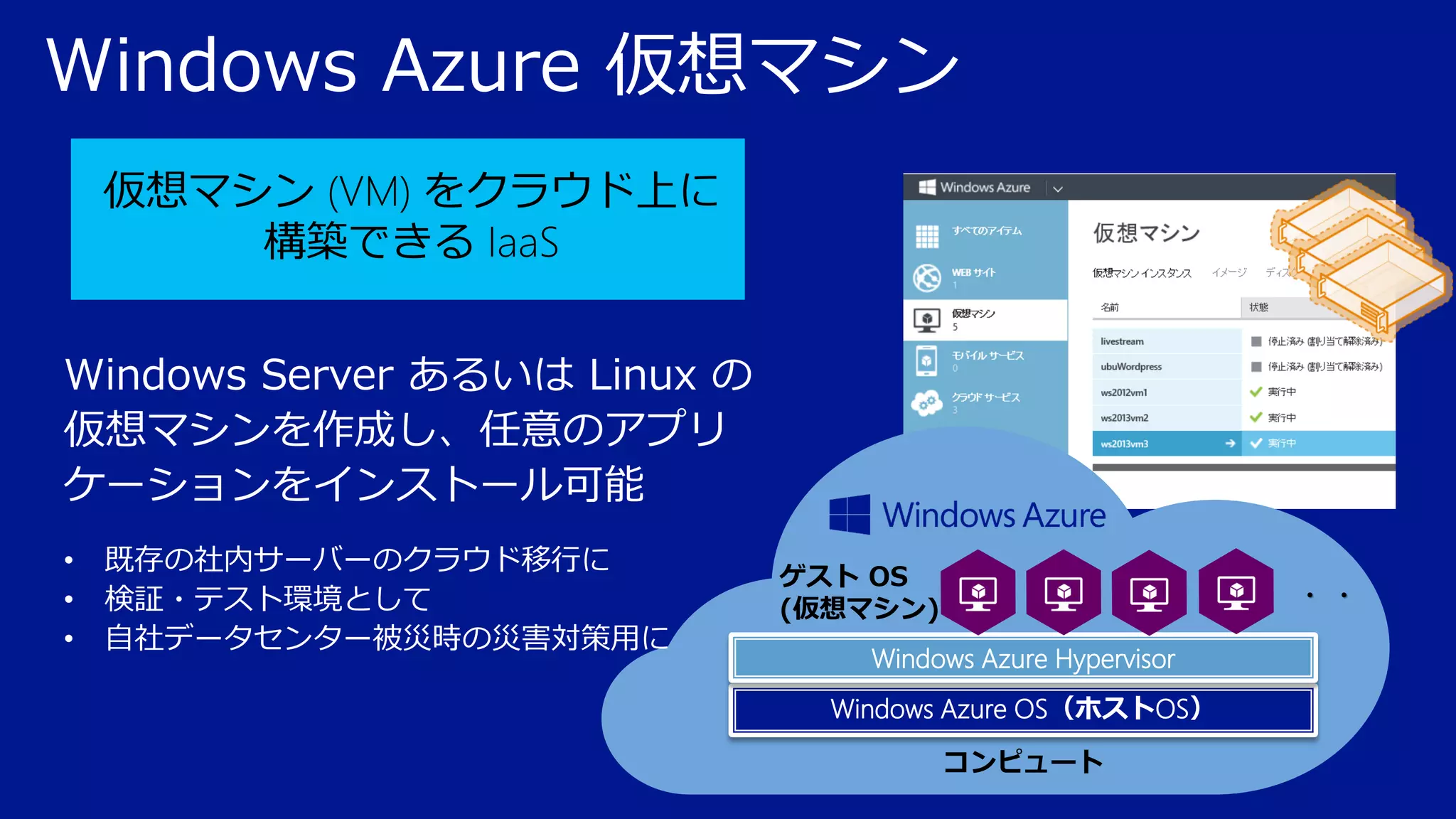

仮想マシン (VM) をクラウド上に
構築できる IaaS
Windows Server あるいは Linux の
仮想マシンを作成し、任意のアプリ
ケーションをインストール可能
•
•
•

既存の社内サーバーのクラウド移行に
検証・テスト環境として
自社データセンター被災時の災害対策用に

ゲスト OS
(仮想マシン)

・・

Windows Azure Hypervisor

Windows Azure OS（ホストOS）
コンピュート

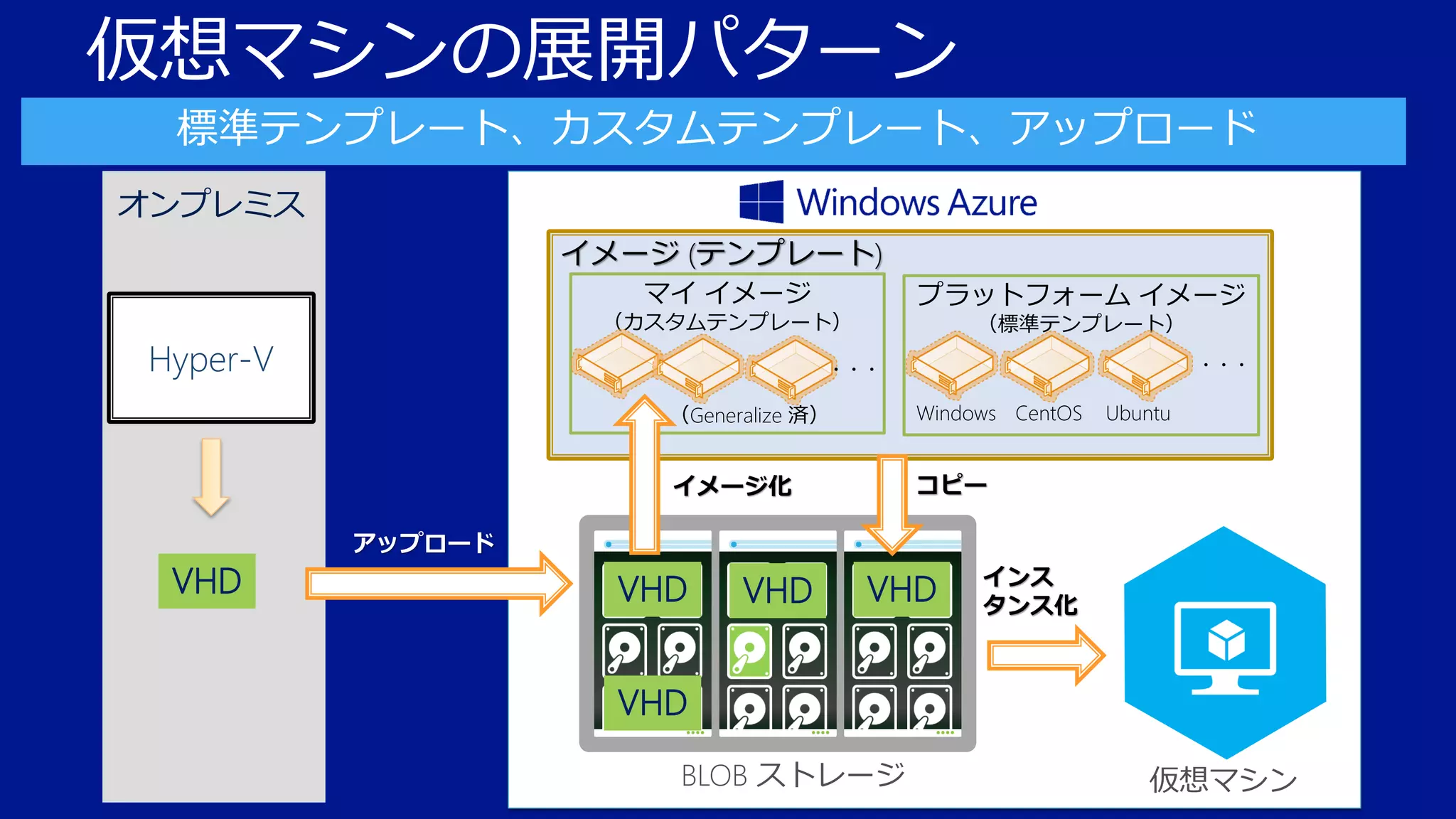

仮想マシンの展開パターン
イメージ (テンプレート)
マイイメージ

プラットフォームイメージ

（カスタムテンプレート）

Hyper-V

（標準テンプレート）
・・・

・・・

（Generalize 済）

イメージ化

VHD

Windows CentOS

Ubuntu

コピー

アップロード

VHD

VHD

VHD

インス
タンス化

VHD
BLOB ストレージ

仮想マシン

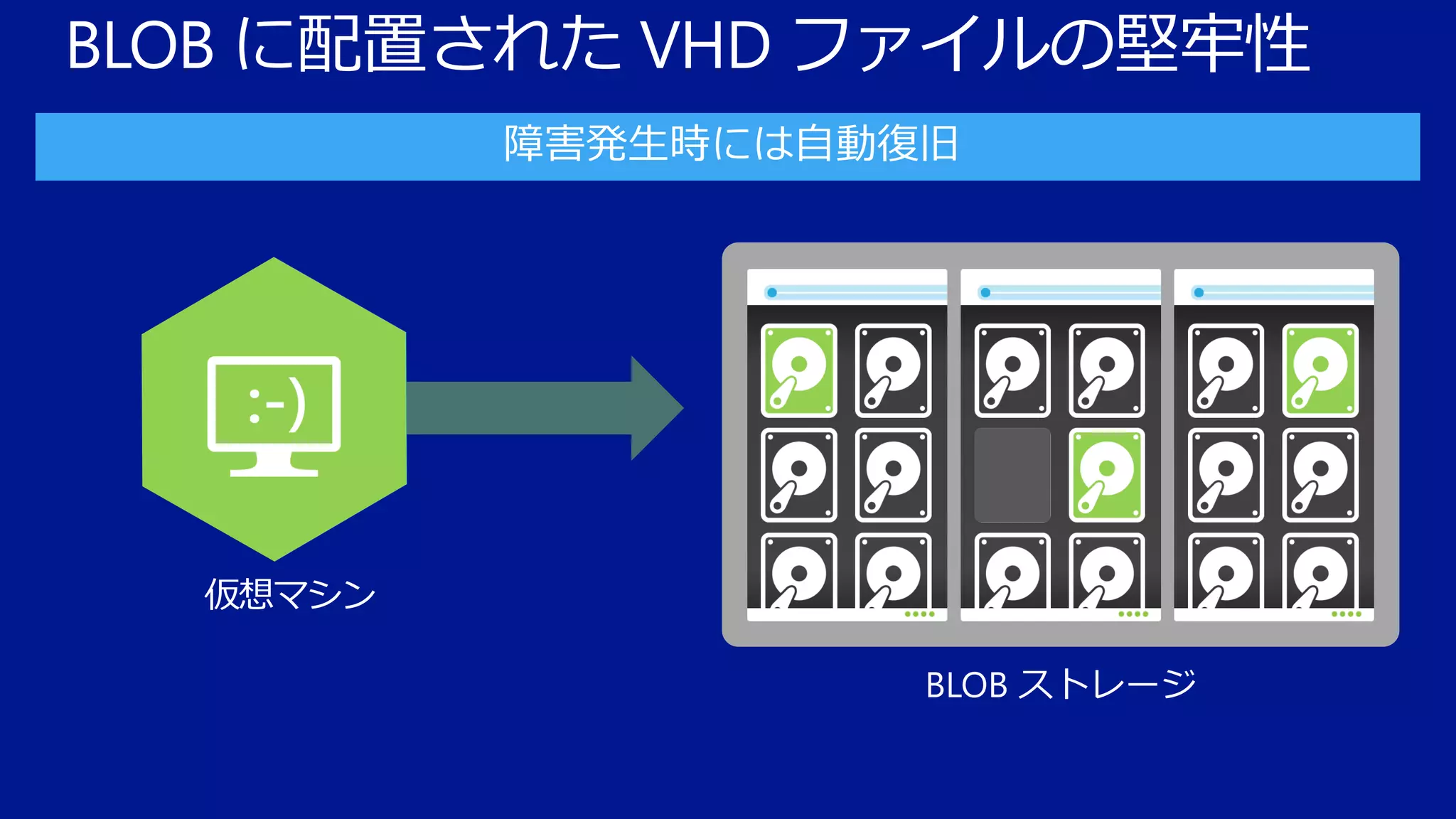

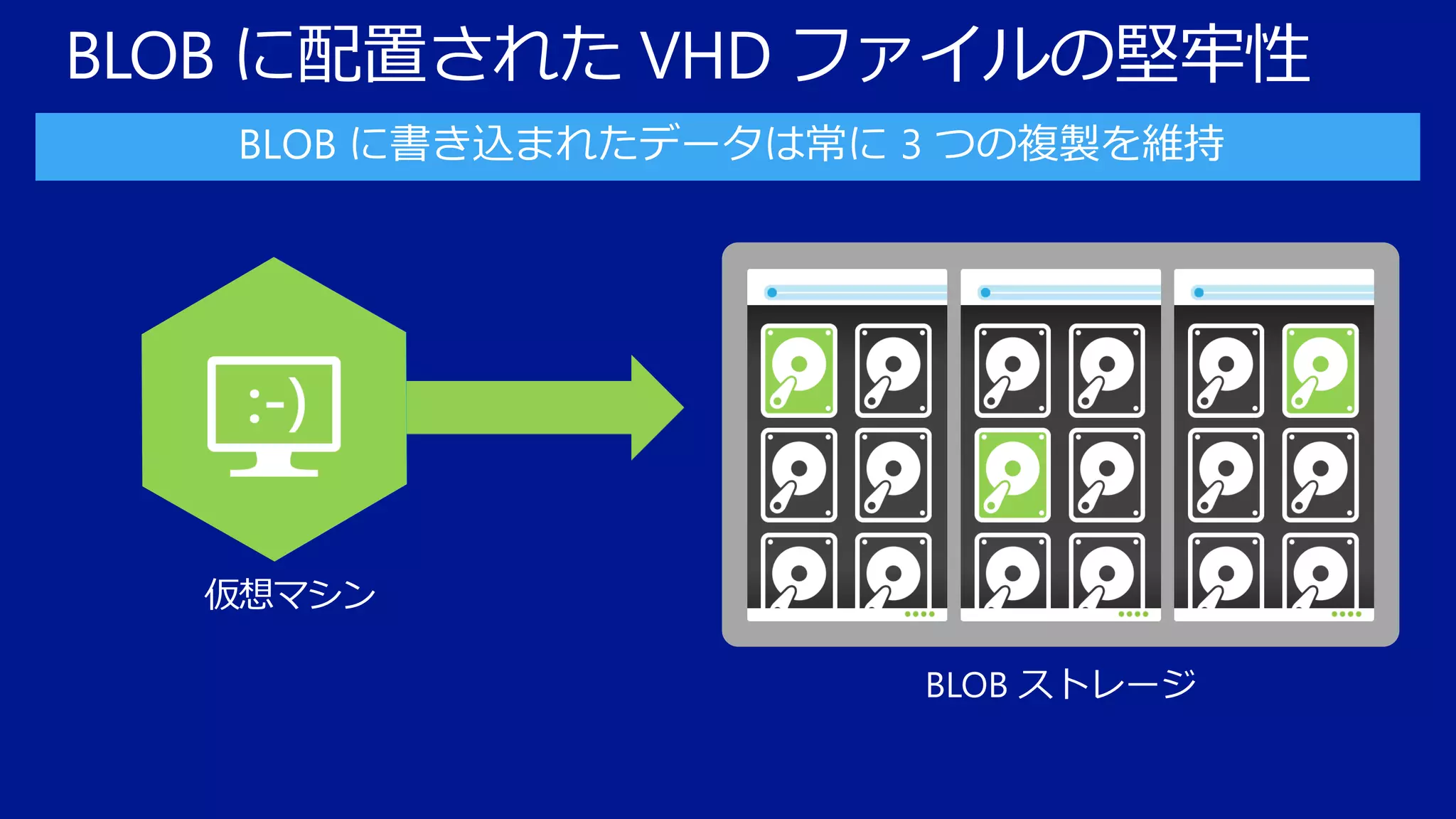

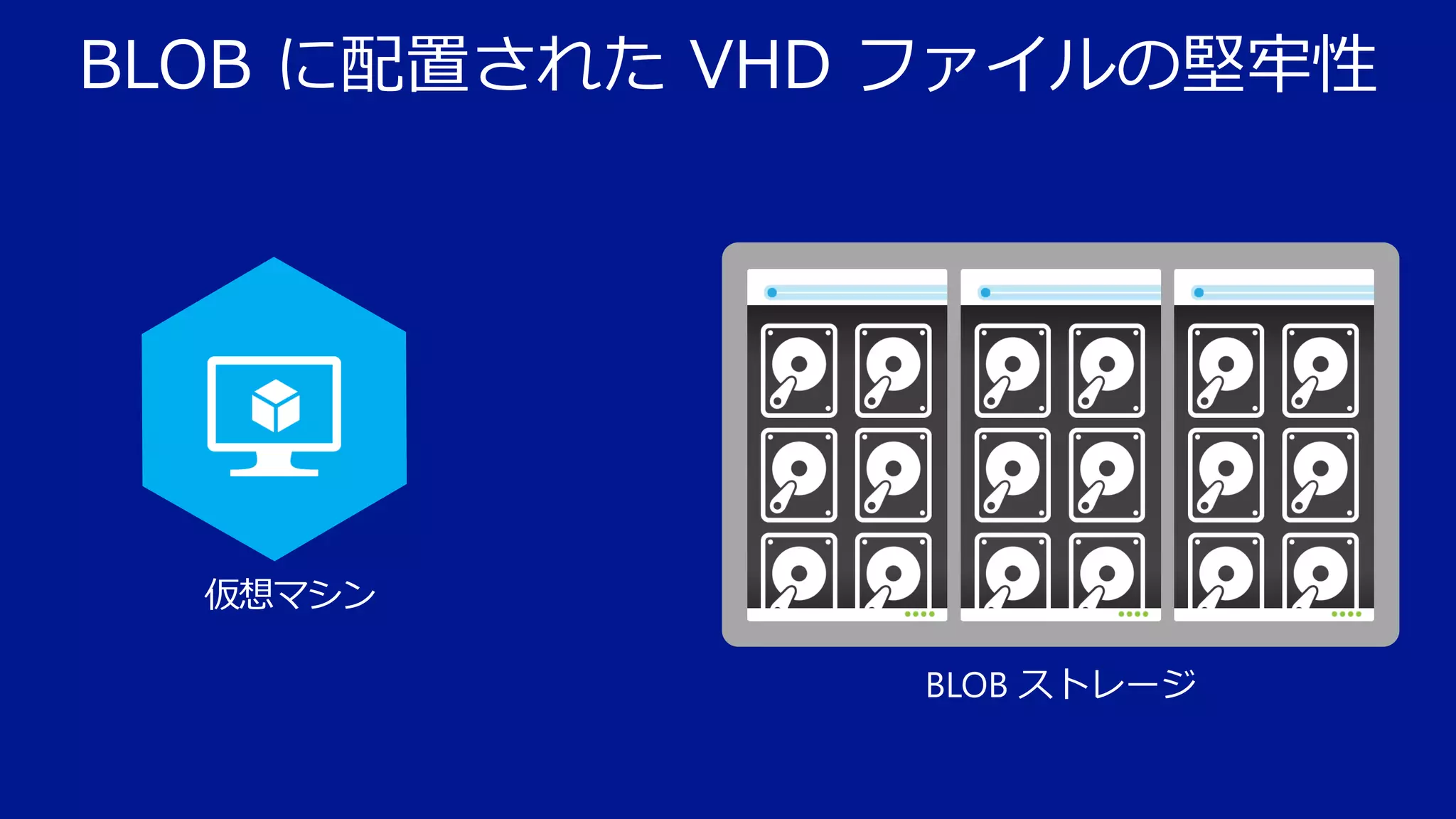

BLOB に配置された VHD ファイルの堅牢性

仮想マシン

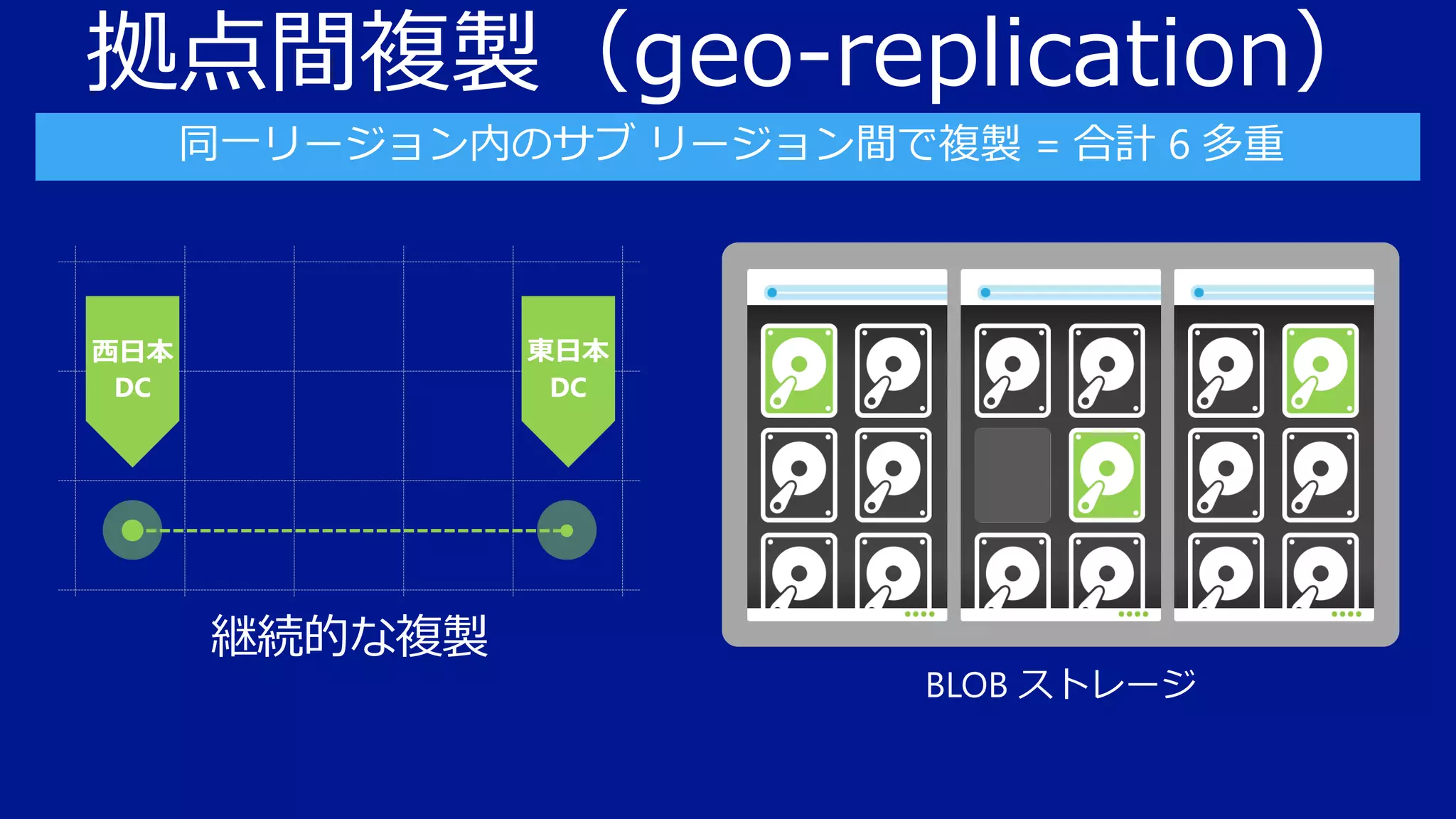

拠点間複製（geo-replication）

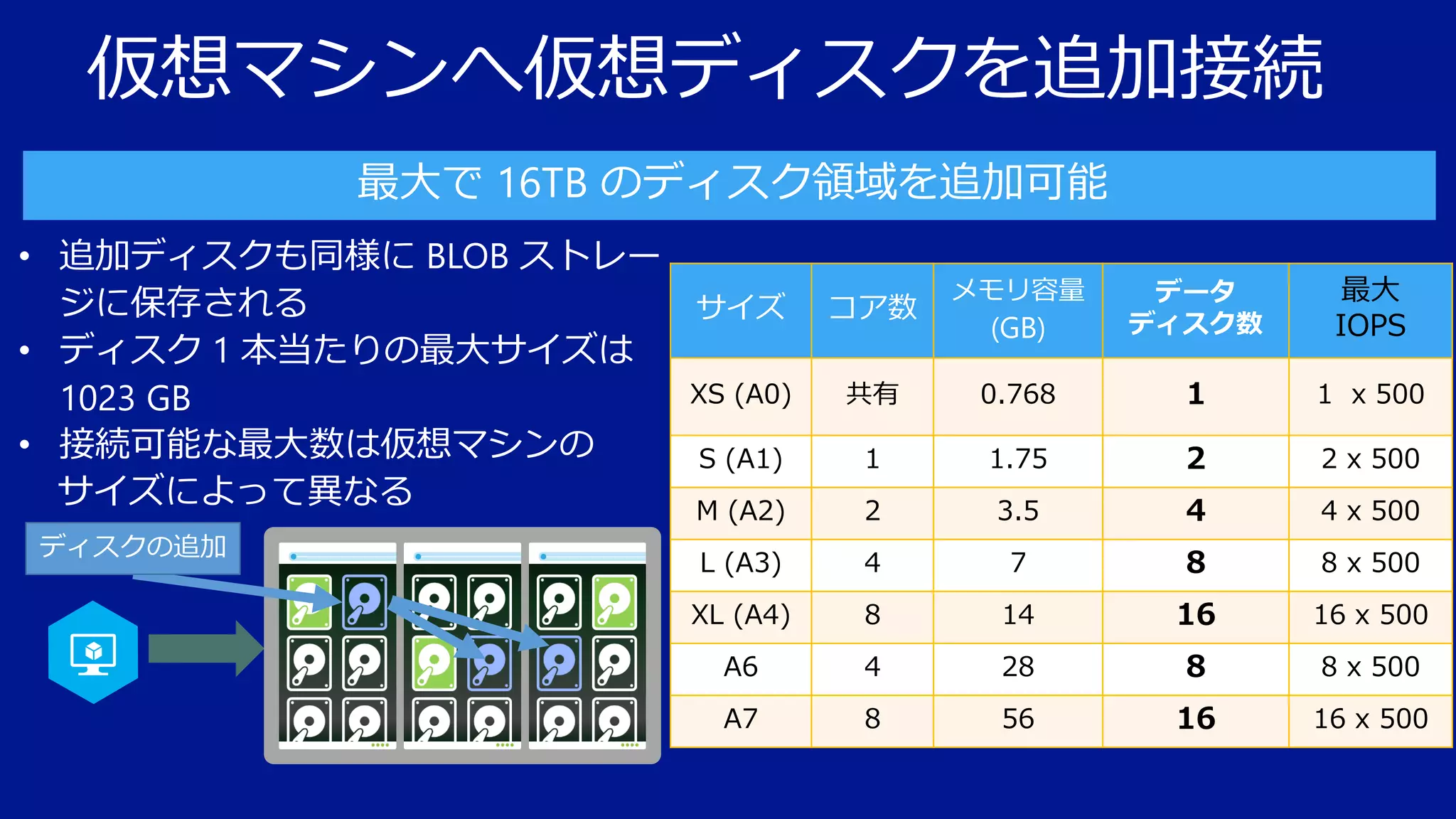

仮想マシンへ仮想ディスクを追加接続
• 追加ディスクも同様に BLOB ストレー
ジに保存される
サイズ
• ディスク 1 本当たりの最大サイズは
XS (A0)
1023 GB
• 接続可能な最大数は仮想マシンの
S (A1)
サイズによって異なる
M (A2)
ディスクの追加

メモリ容量

(GB)

データ
ディスク数

共有

0.768

1

1 x 500

1

1.75

2

2 x 500

2

3.5

4

4 x 500

L (A3)

4

7

8

8 x 500

XL (A4)

8

14

16

16 x 500

A6

4

28

8

8 x 500

A7

8

56

16

16 x 500

コア数

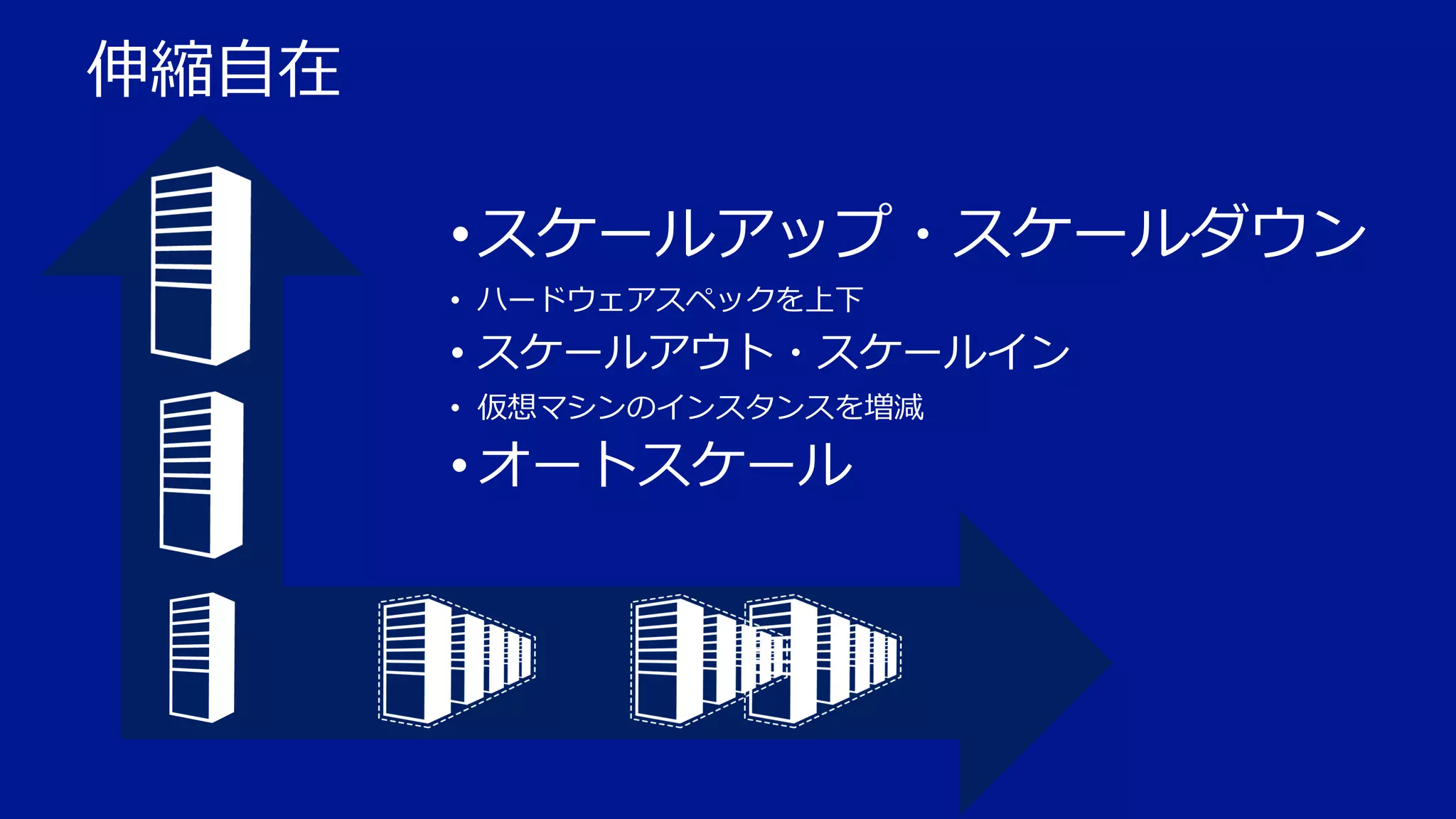

伸縮自在
• スケールアップ・スケールダウン
• ハードウェアスペックを上下

• スケールアウト・スケールイン
• 仮想マシンのインスタンスを増減

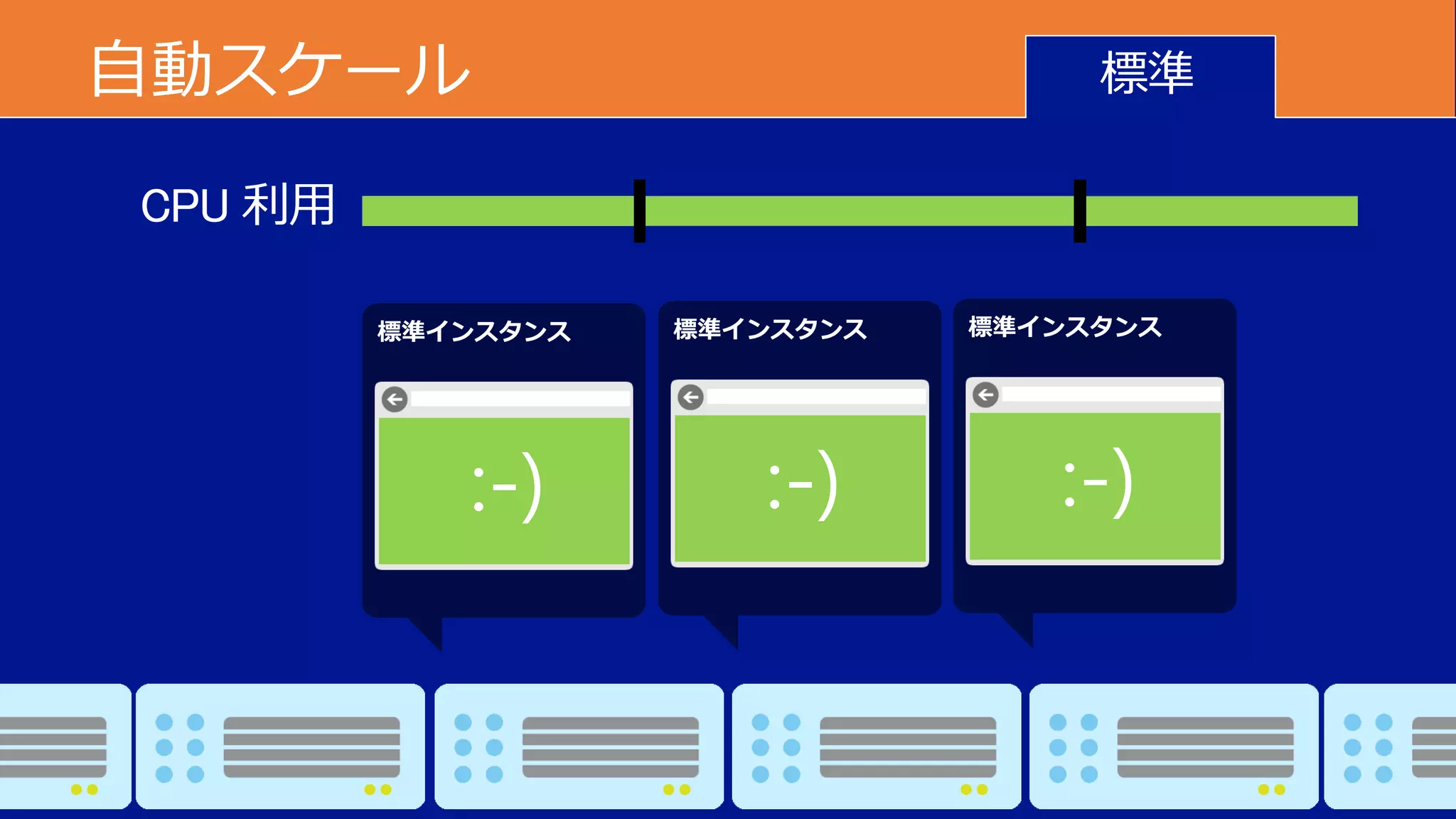

• オートスケール

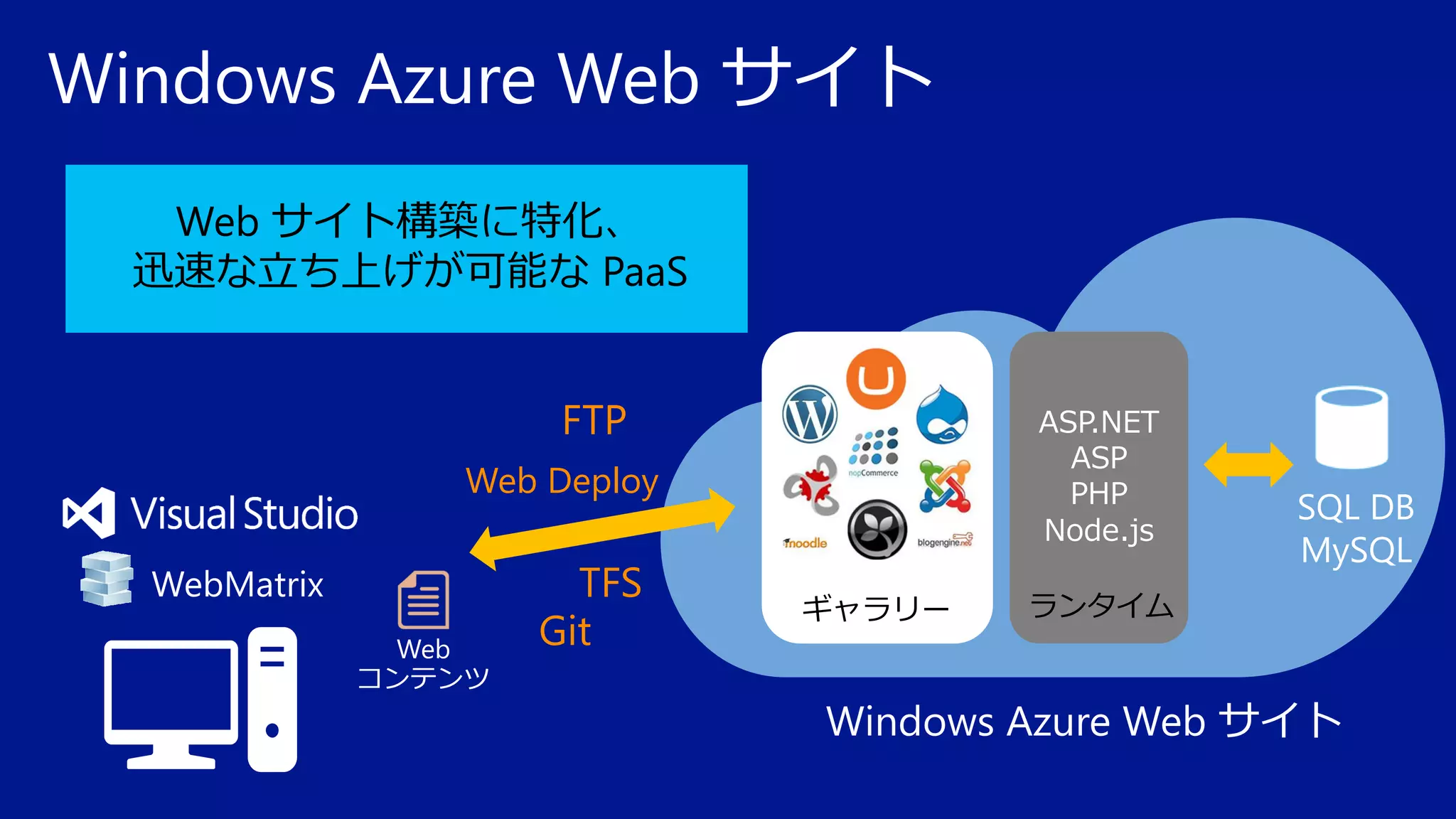

Windows Azure Web サイト
Web サイト構築に特化、
迅速な立ち上げが可能な PaaS
FTP

ASP.NET
ASP
PHP
Node.js

Web Deploy
WebMatrix
Web
コンテンツ

TFS
Git

ギャラリー

SQL DB
MySQL

ランタイム

Windows Azure Web サイト

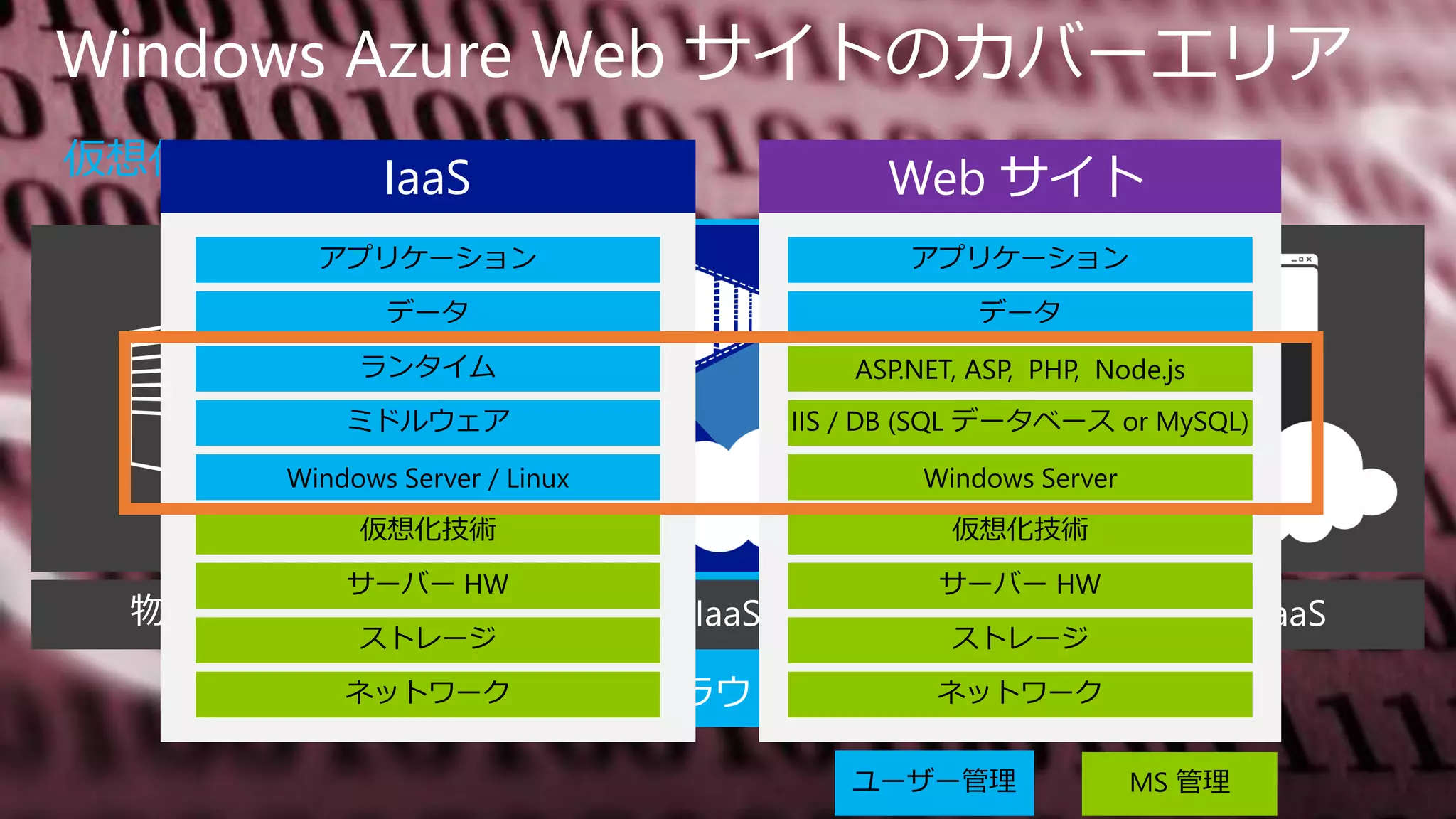

Windows Azure Web サイトのカバーエリア
IaaS

Web サイト

クラウドプラットフォーム

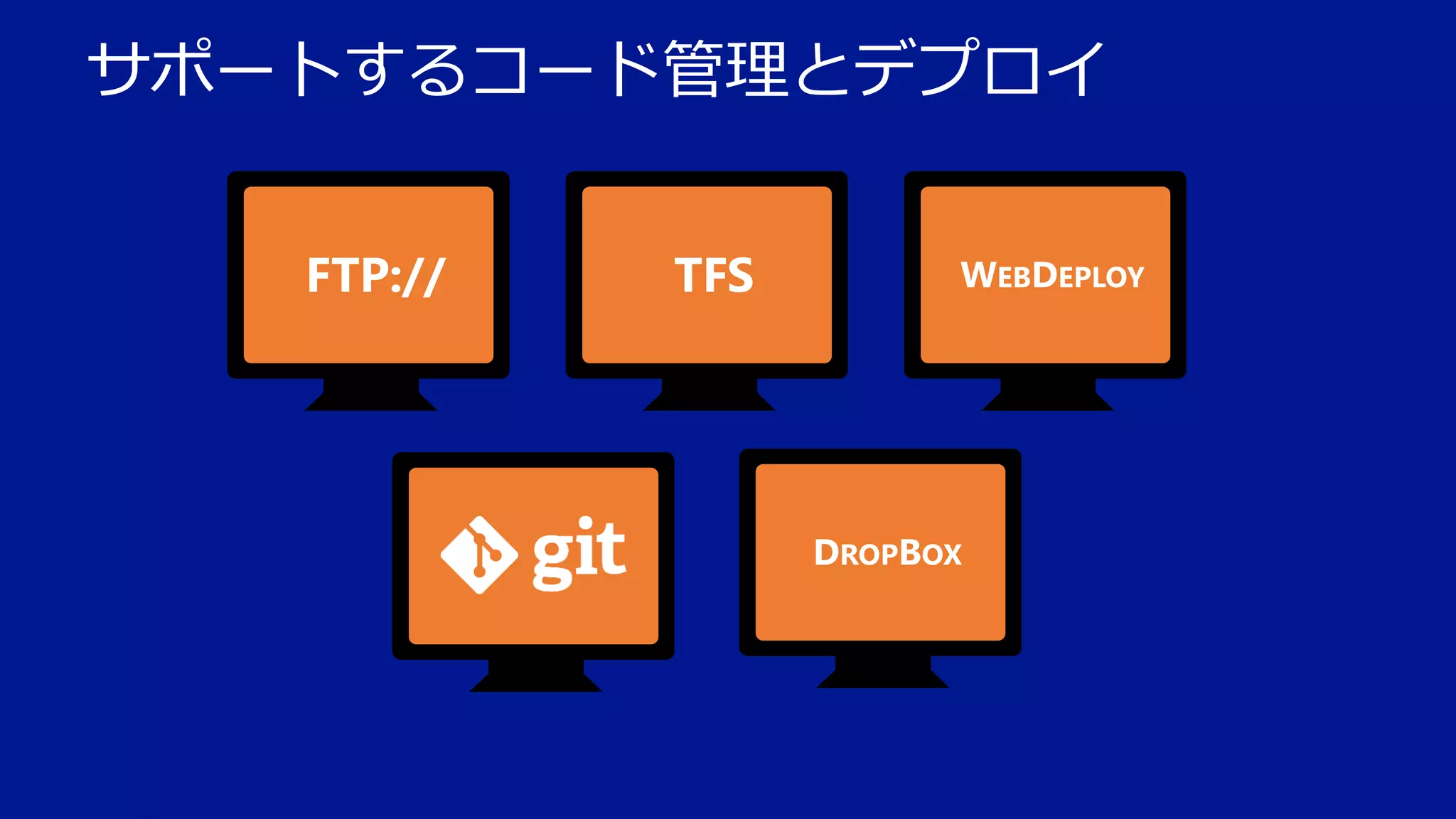

サポートするコード管理とデプロイ

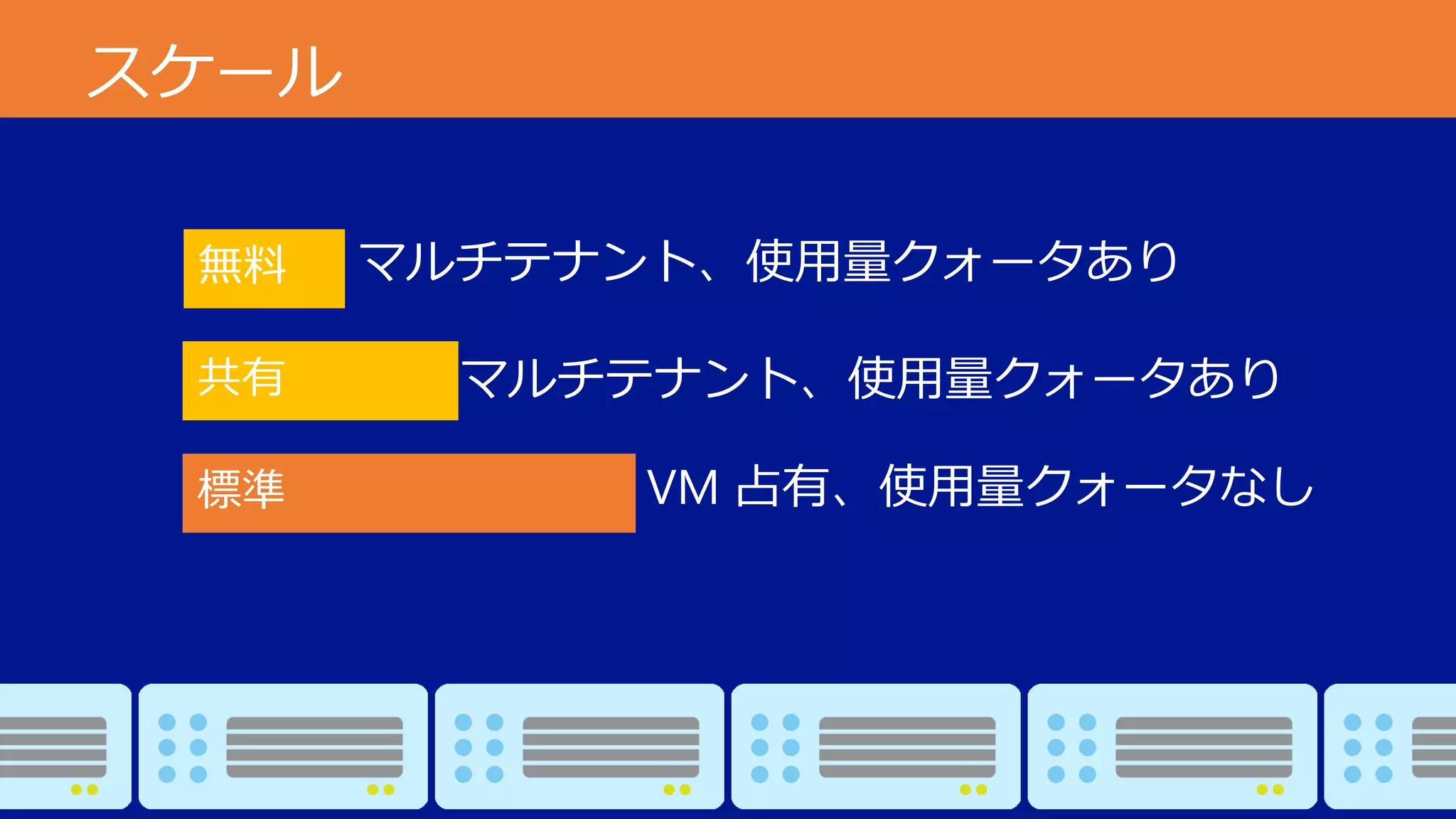

マルチテナント、使用量クォータあり
マルチテナント、使用量クォータあり
VM 占有、使用量クォータなし

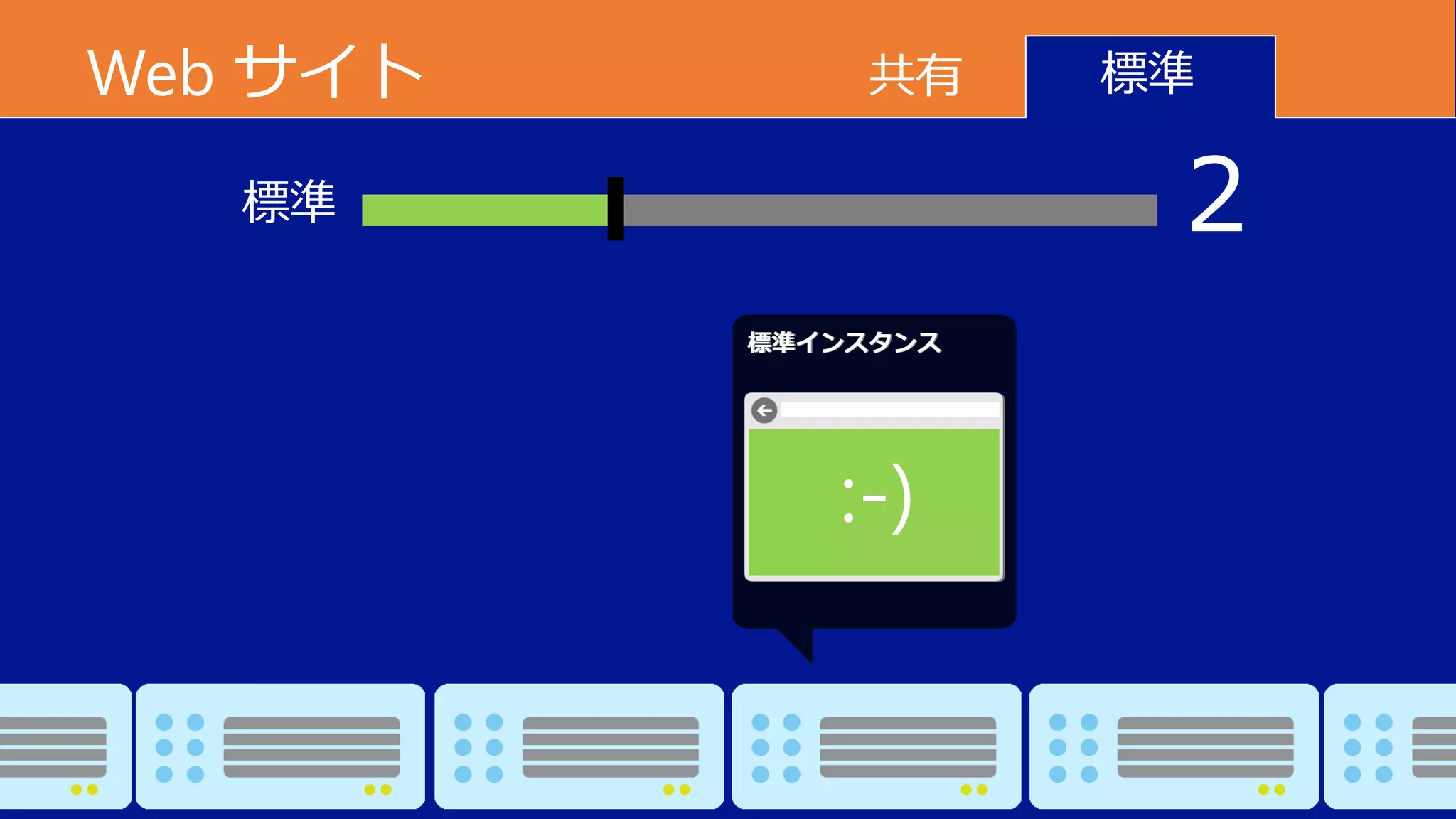

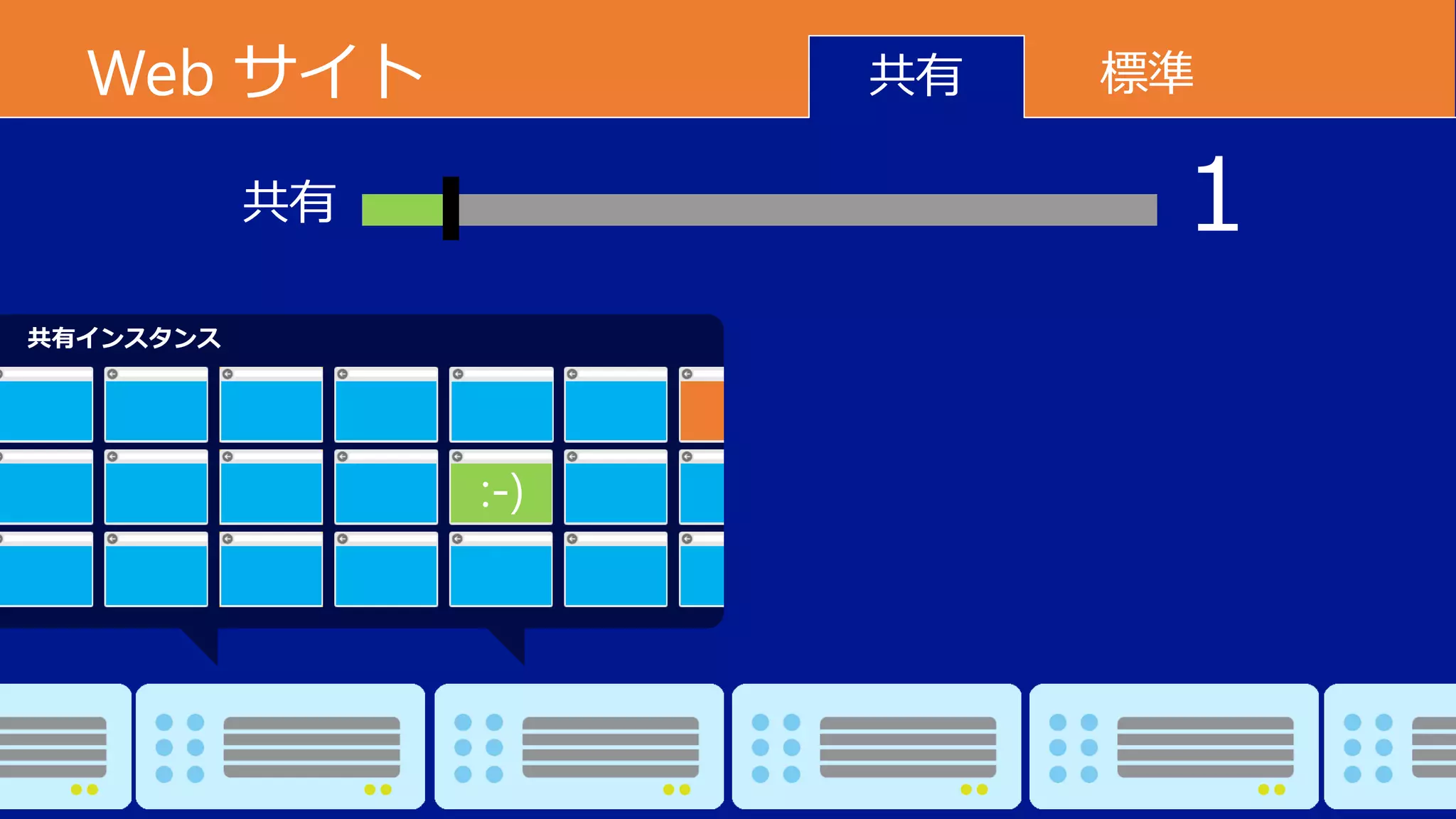

Web サイト
共有

共有

標準

1

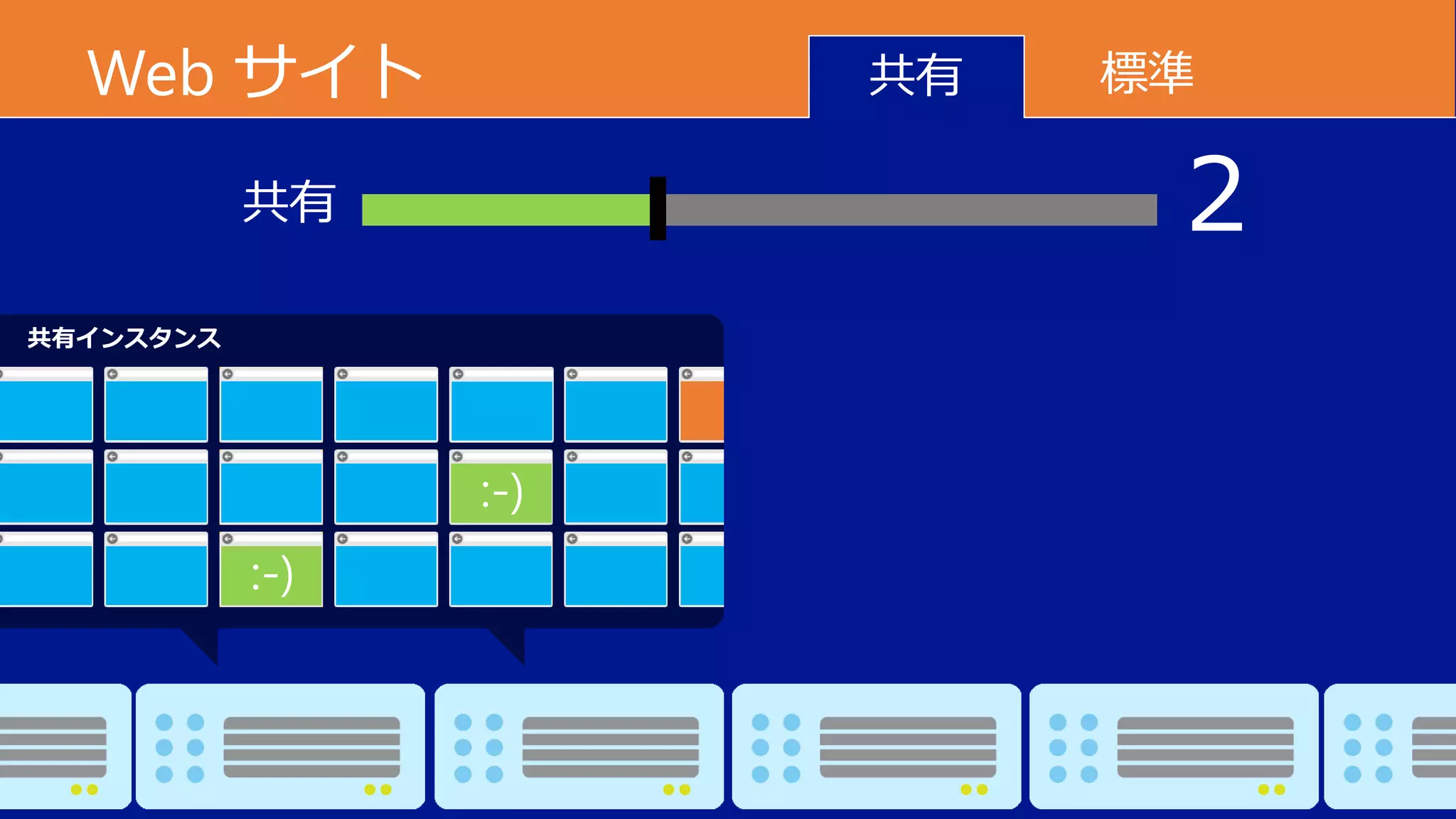

Web サイト
共有

共有

標準

2

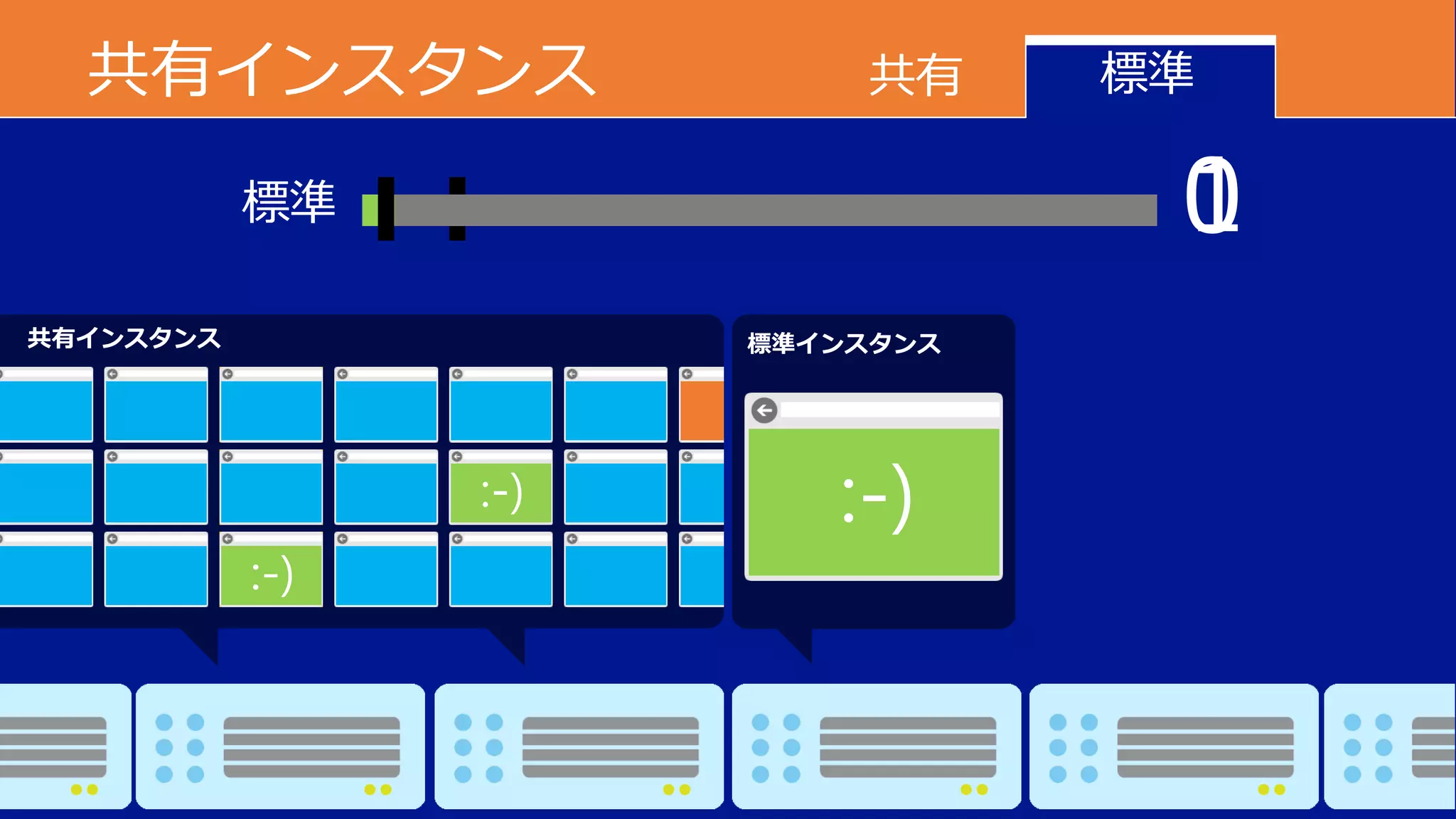

共有
標準
共有インスタンス

標準

1
0

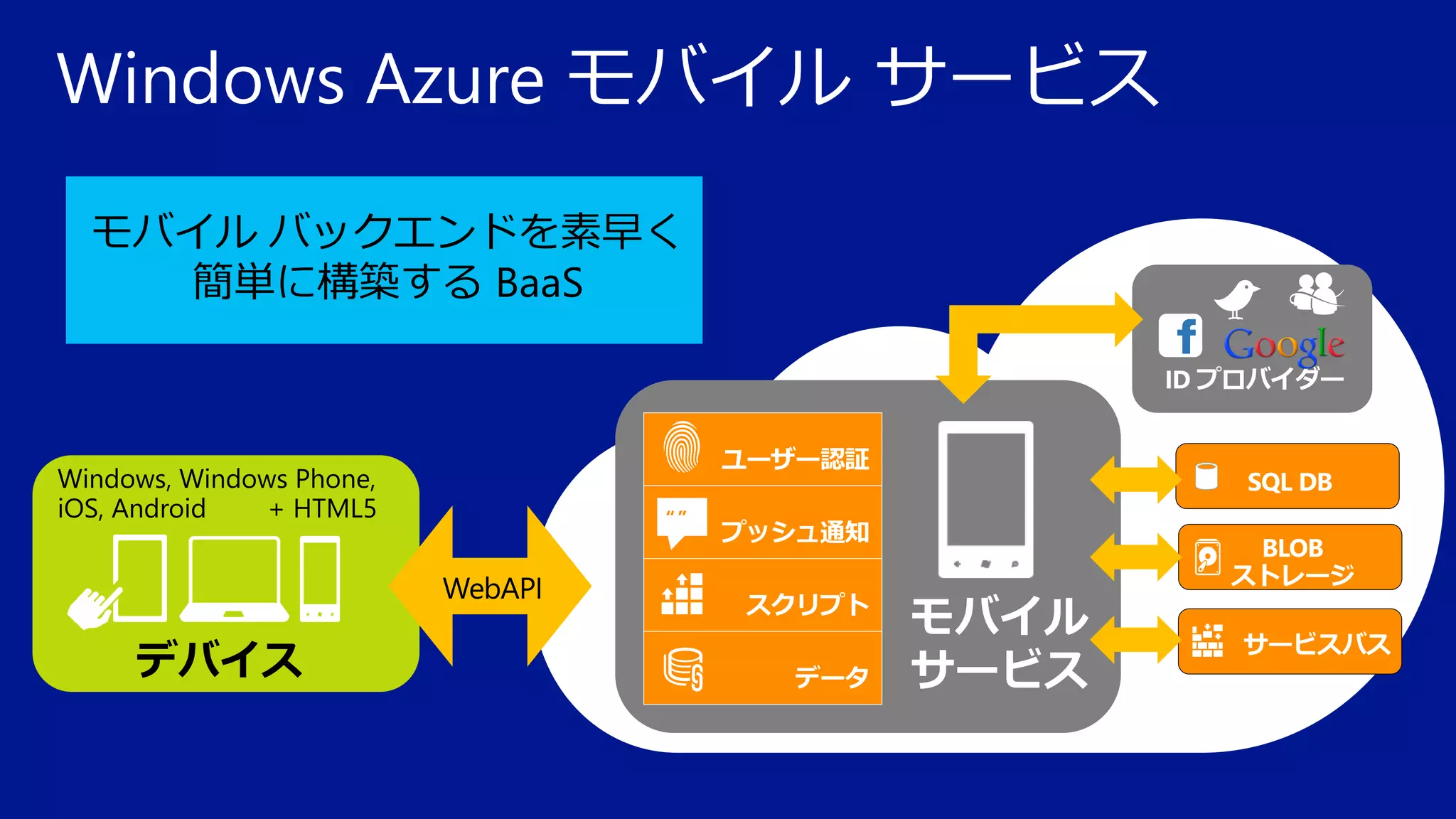

Windows Azure モバイルサービス
モバイルバックエンドを素早く
簡単に構築する BaaS

Windows, Windows Phone,
iOS, Android
+ HTML5

“”

WebAPI

デバイス

開発言語

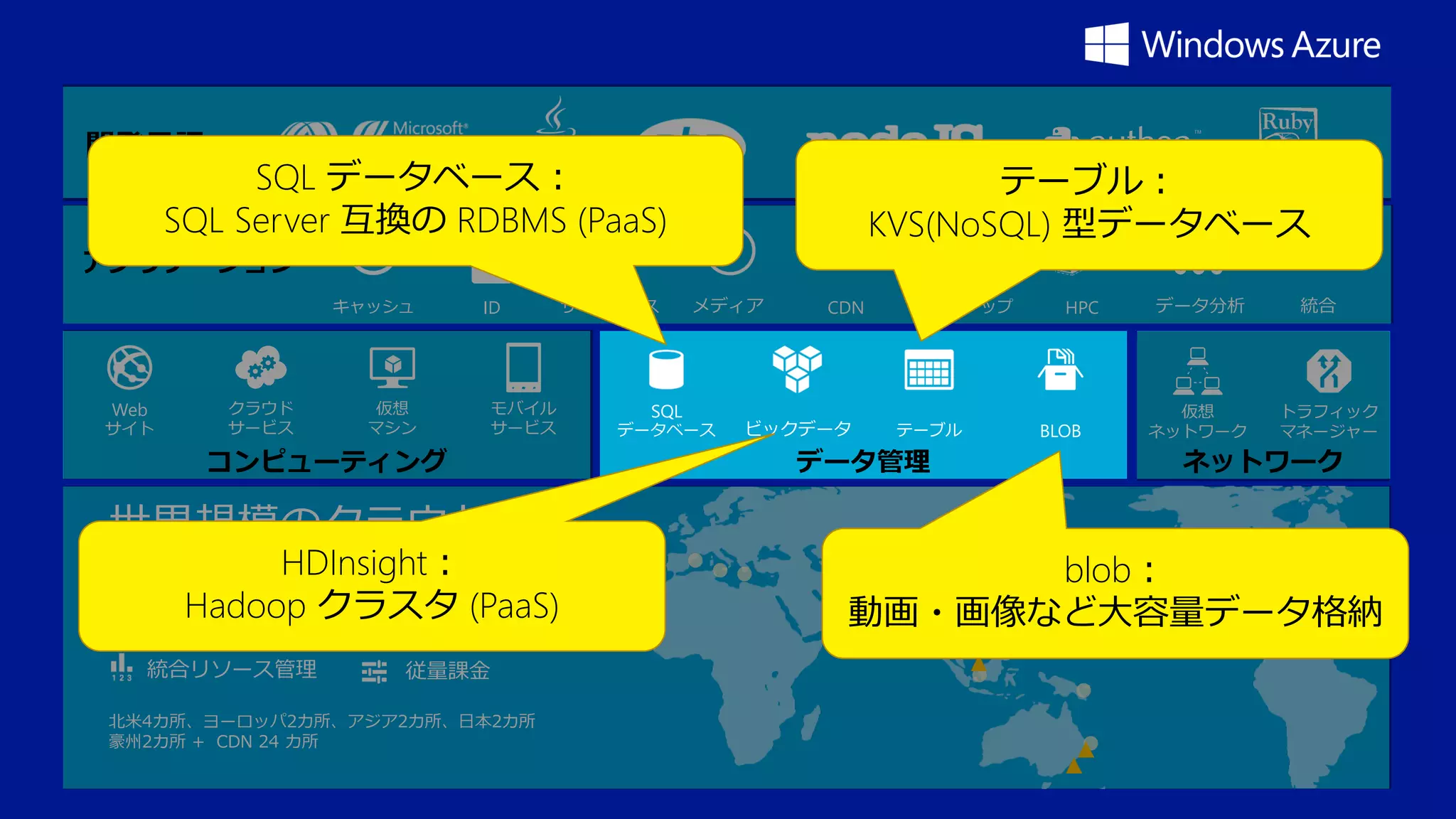

SQL データベース：
SQL Server 互換の RDBMS (PaaS)

テーブル：
KVS(NoSQL) 型データベース

キャッシュ

Web

サイト

クラウド
サービス

ID

仮想
マシン

サービスバス

モバイル
サービス


HDInsight：

Hadoop クラスタ (PaaS)
柔軟性

高度な自動化


従量課金


SQL

メディア

データベース

CDN

ビックデータ

バックアップ

テーブル

データ管理

HPC

BLOB

データ分析

仮想
ネットワーク

統合

トラフィック
マネージャー

ネットワーク

blob：
動画・画像など大容量データ格納

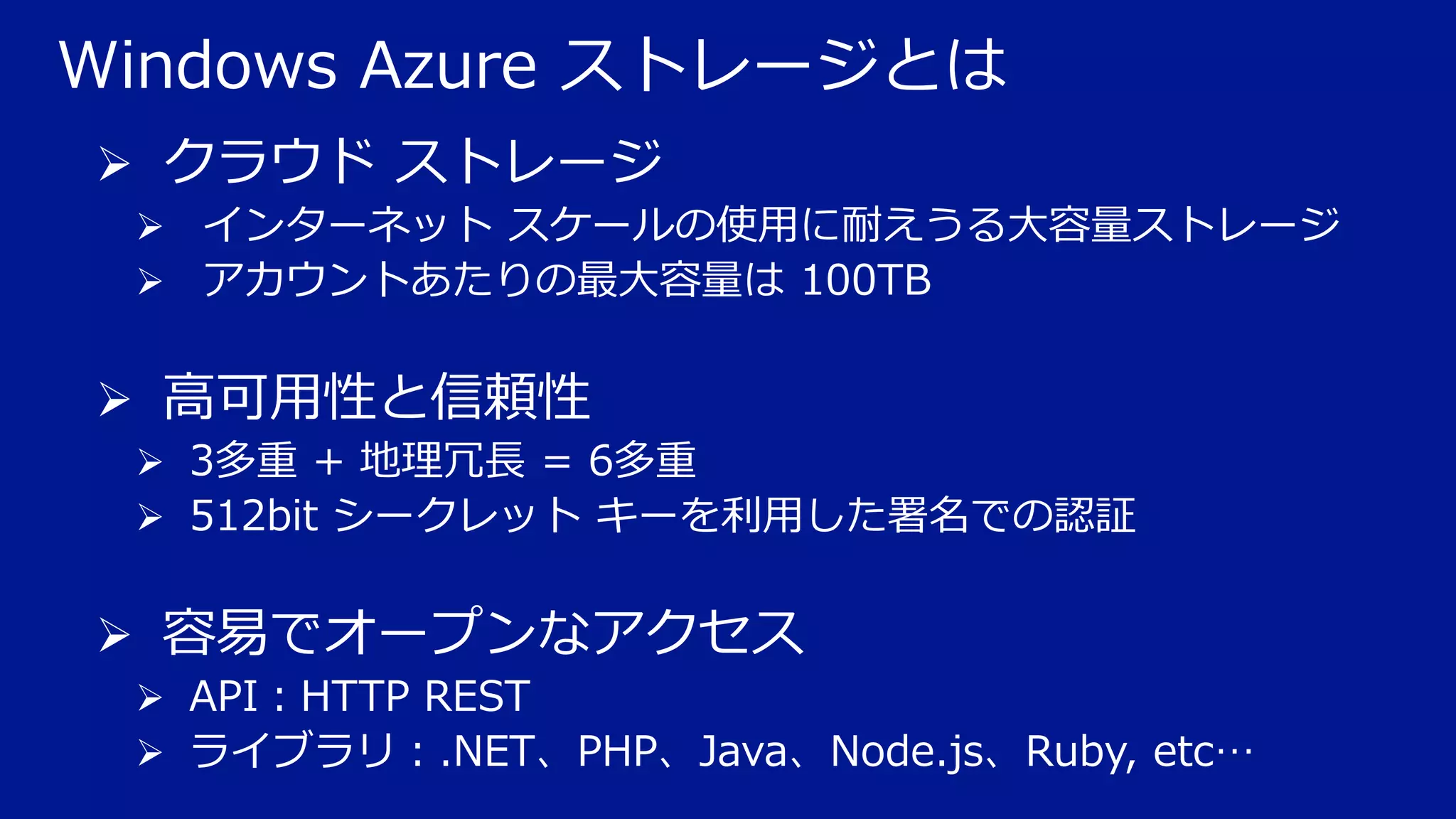

Windows Azure ストレージとは
 クラウドストレージ
 インターネットスケールの使用に耐えうる大容量ストレージ
 アカウントあたりの最大容量は 100TB

 高可用性と信頼性
 3多重 + 地理冗長 = 6多重
 512bit シークレットキーを利用した署名での認証

 容易でオープンなアクセス
 API：HTTP REST
 ライブラリ：.NET、PHP、Java、Node.js、Ruby, etc…

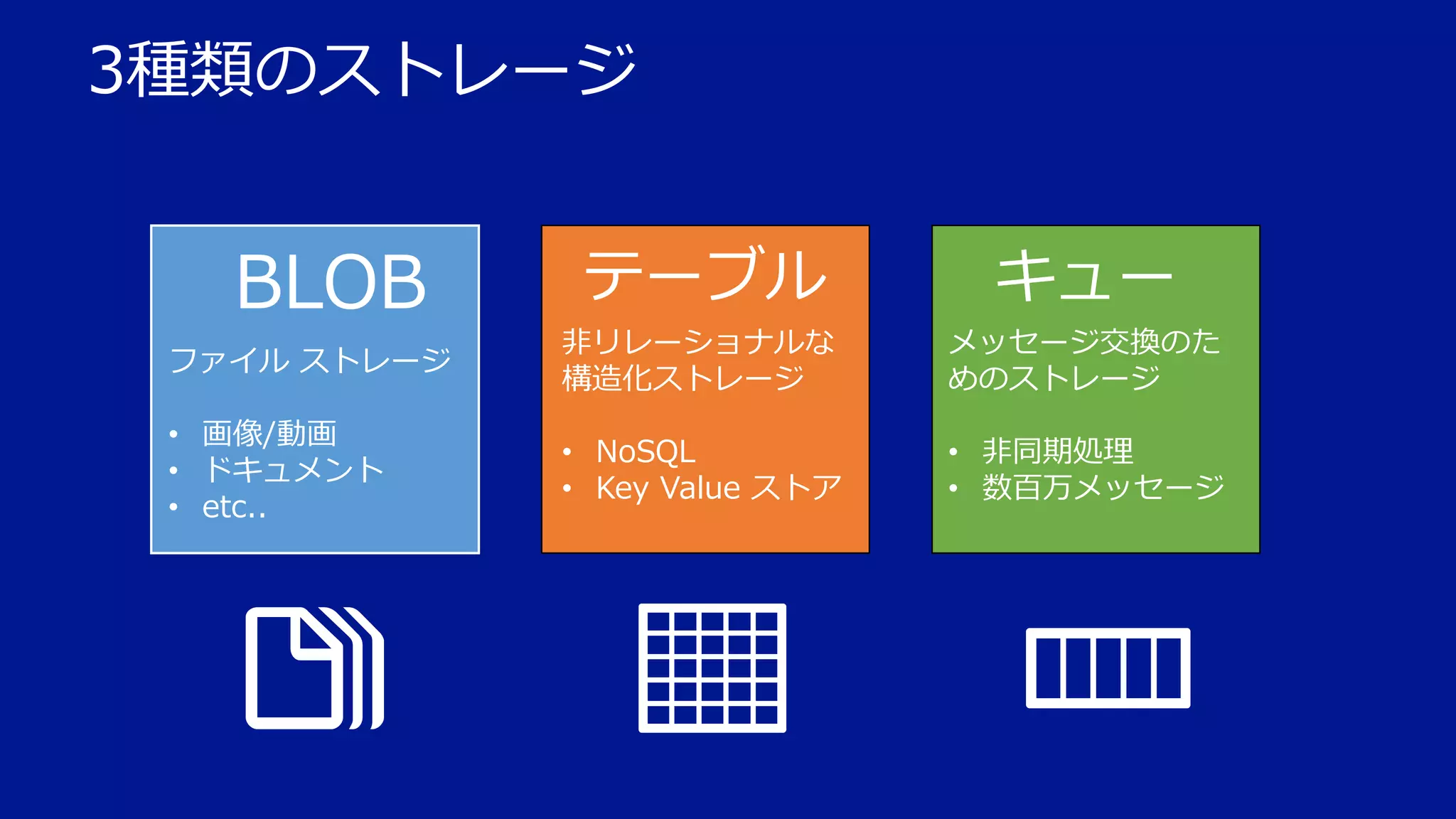

3種類のストレージ

BLOB

テーブル

キュー

ファイルストレージ

非リレーショナルな
構造化ストレージ

メッセージ交換のた
めのストレージ

• 画像/動画
• ドキュメント
• etc..

• NoSQL
• Key Value ストア

• 非同期処理
• 数百万メッセージ

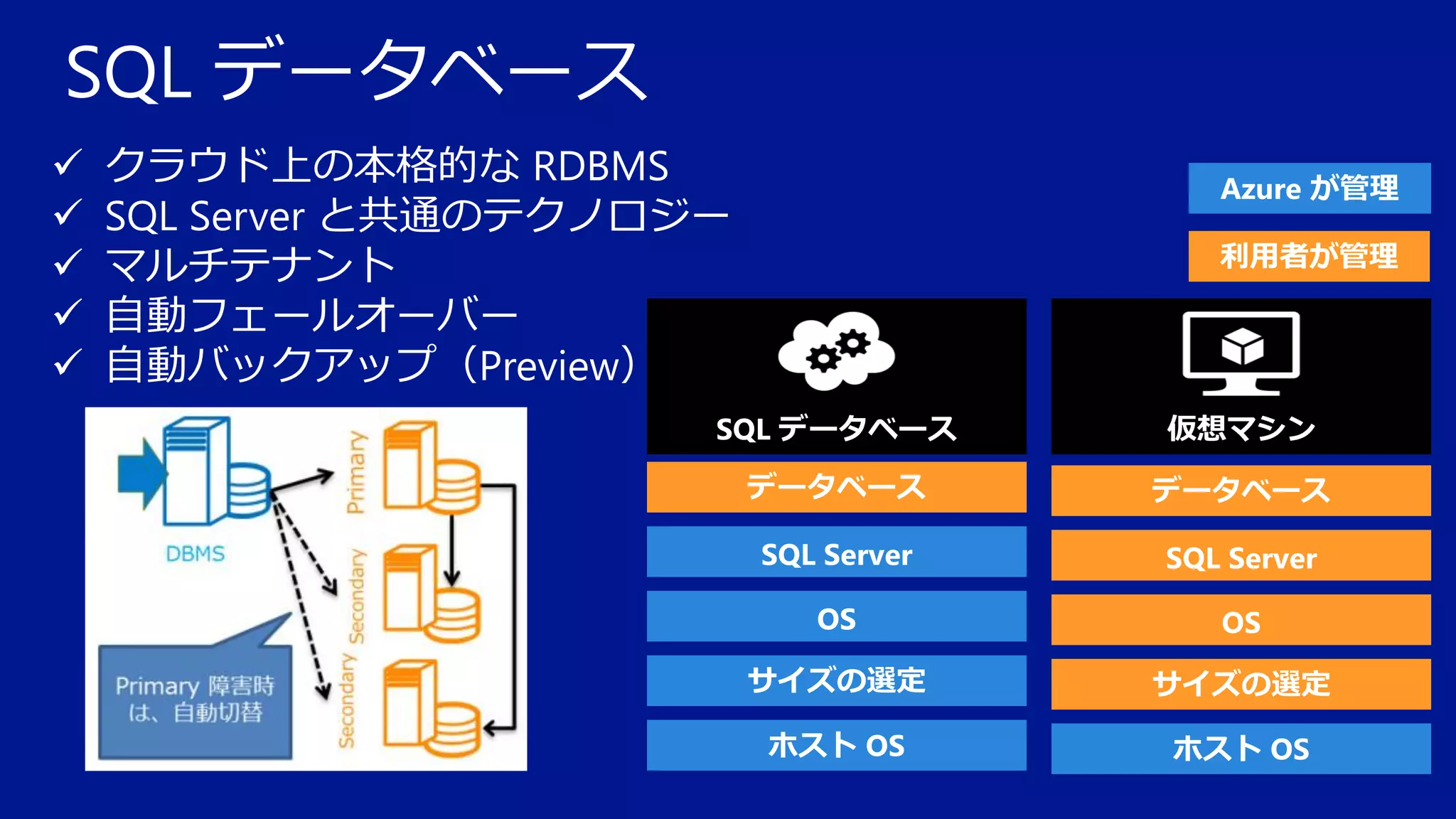

SQL データベース






クラウド上の本格的な RDBMS
SQL Server と共通のテクノロジー
マルチテナント
自動フェールオーバー
自動バックアップ（Preview）

Azure が管理
利用者が管理


仮想マシン

データベース

データベース

SQL Server

SQL Server

OS

OS

サイズの選定

サイズの選定

ホスト OS

ホスト OS

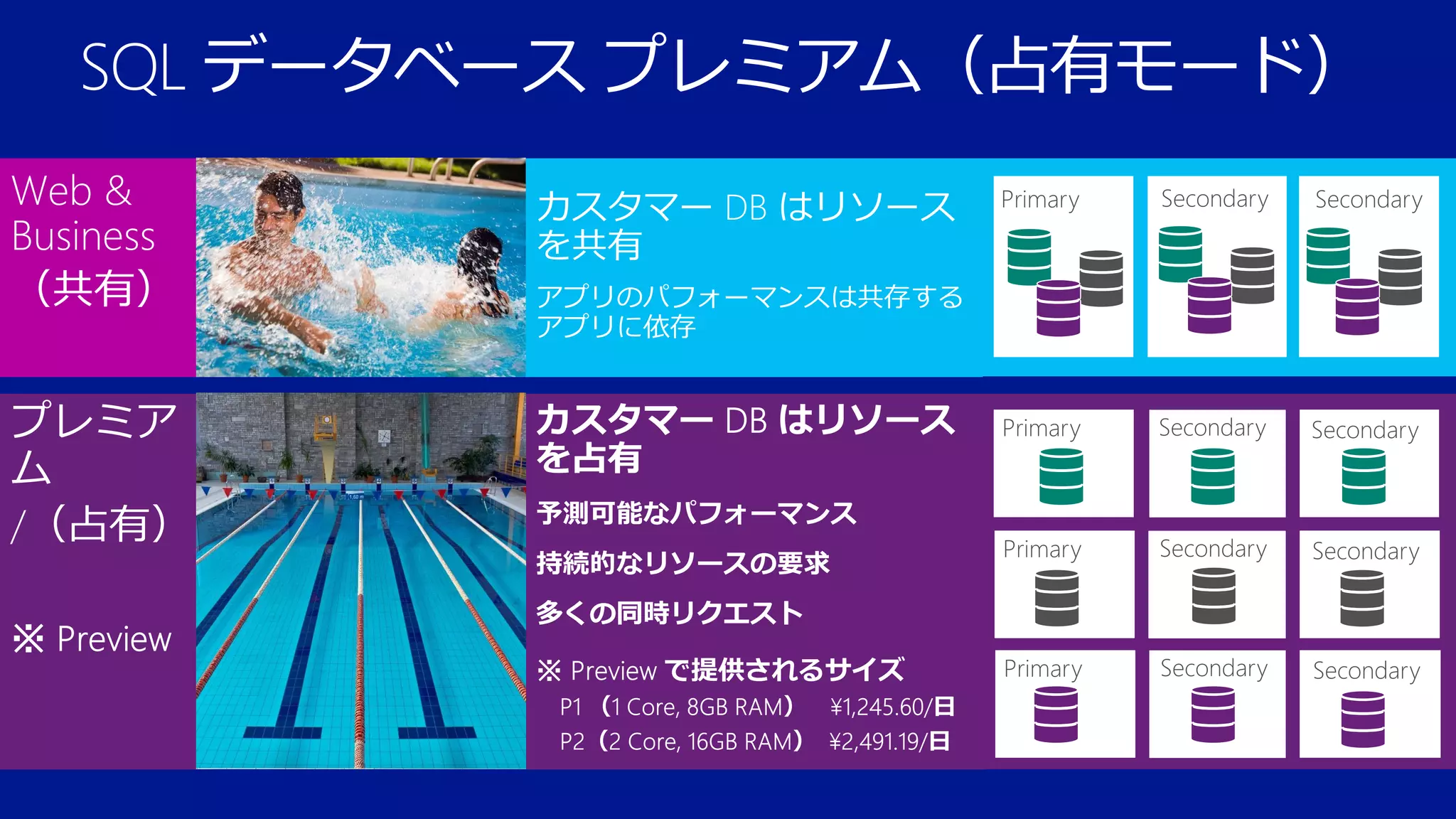

SQL データベースプレミアム（占有モード）
カスタマー DB はリソース
を共有
アプリのパフォーマンスは共存する
アプリに依存

予測可能なパフォーマンス
持続的なリソースの要求
多くの同時リクエスト

開発言語

キャッシュ

Web

サイト

クラウド
サービス

ID

仮想
マシン

サービスバス

モバイル
サービス


SQL

メディア

データベース

CDN

ビックデータ

バックアップ

テーブル

データ管理

HPC

BLOB

データ分析

仮想
ネットワーク

高度な自動化

柔軟性


従量課金


トラフィック
マネージャー

ネットワーク


統合

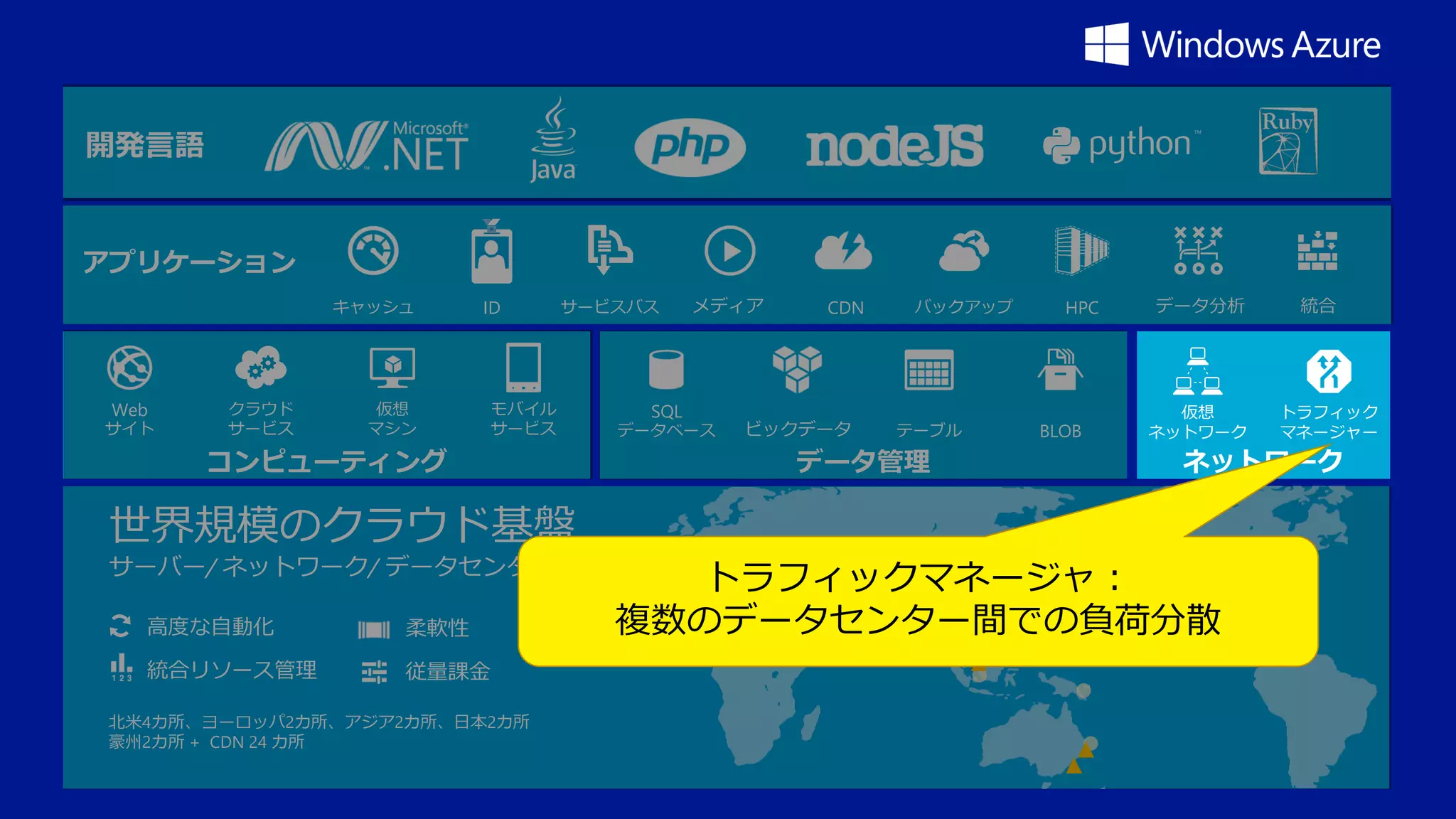

トラフィックマネージャ：
複数のデータセンター間での負荷分散

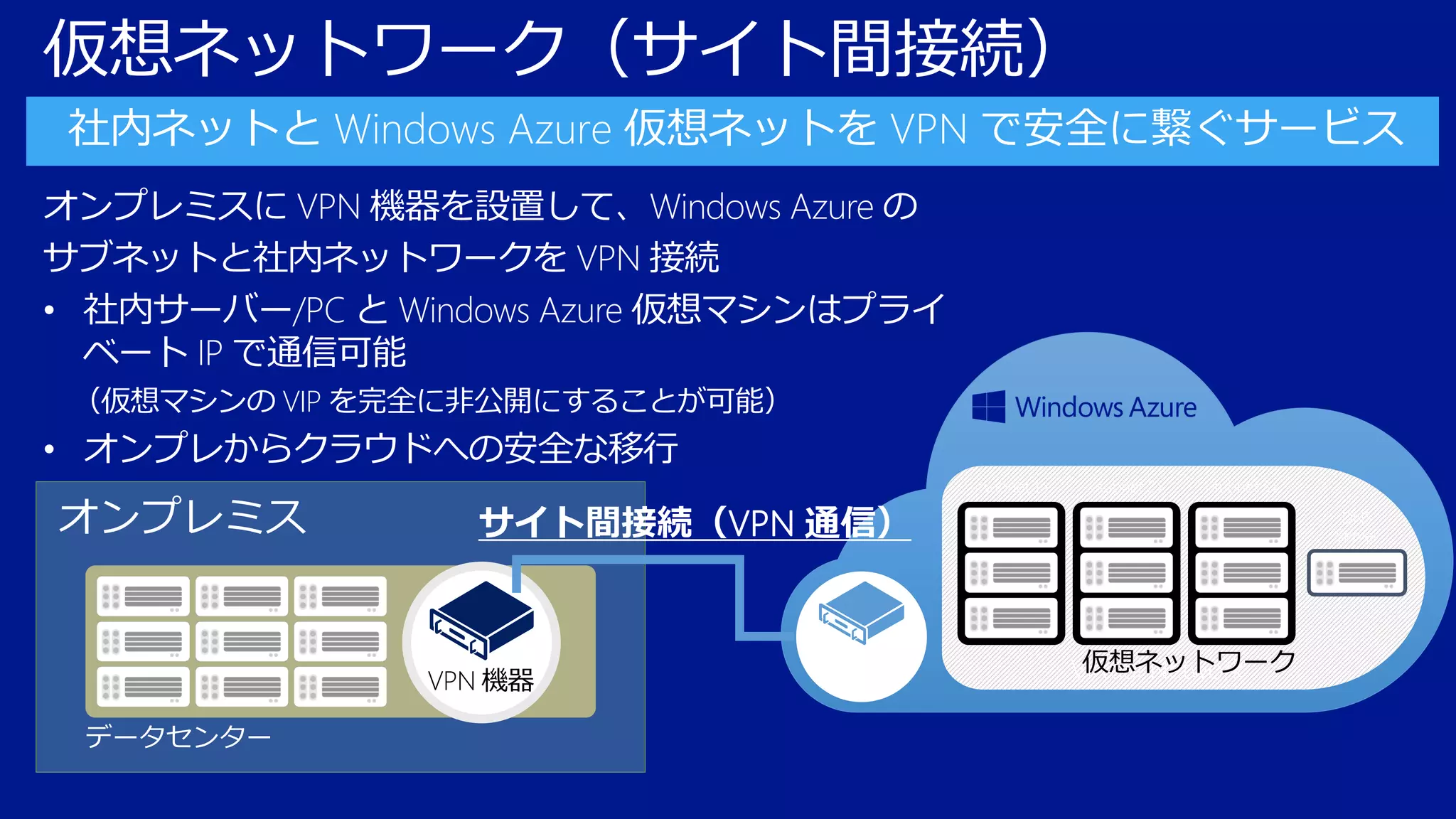

仮想ネットワーク（サイト間接続）
オンプレミスに VPN 機器を設置して、Windows Azure の
サブネットと社内ネットワークを VPN 接続
• 社内サーバー/PC と Windows Azure 仮想マシンはプライ
ベート IP で通信可能
（仮想マシンの VIP を完全に非公開にすることが可能）

• オンプレからクラウドへの安全な移行

オンプレミス

<subnet 1>

<subnet 3>

サイト間接続（VPN 通信）

Route-based
VPN

VPN 機器
データセンター

<subnet 2>

VPN
Gateway

DNS
Server

仮想ネットワーク
Virtual Network

サポートされる VPN 機器のリスト

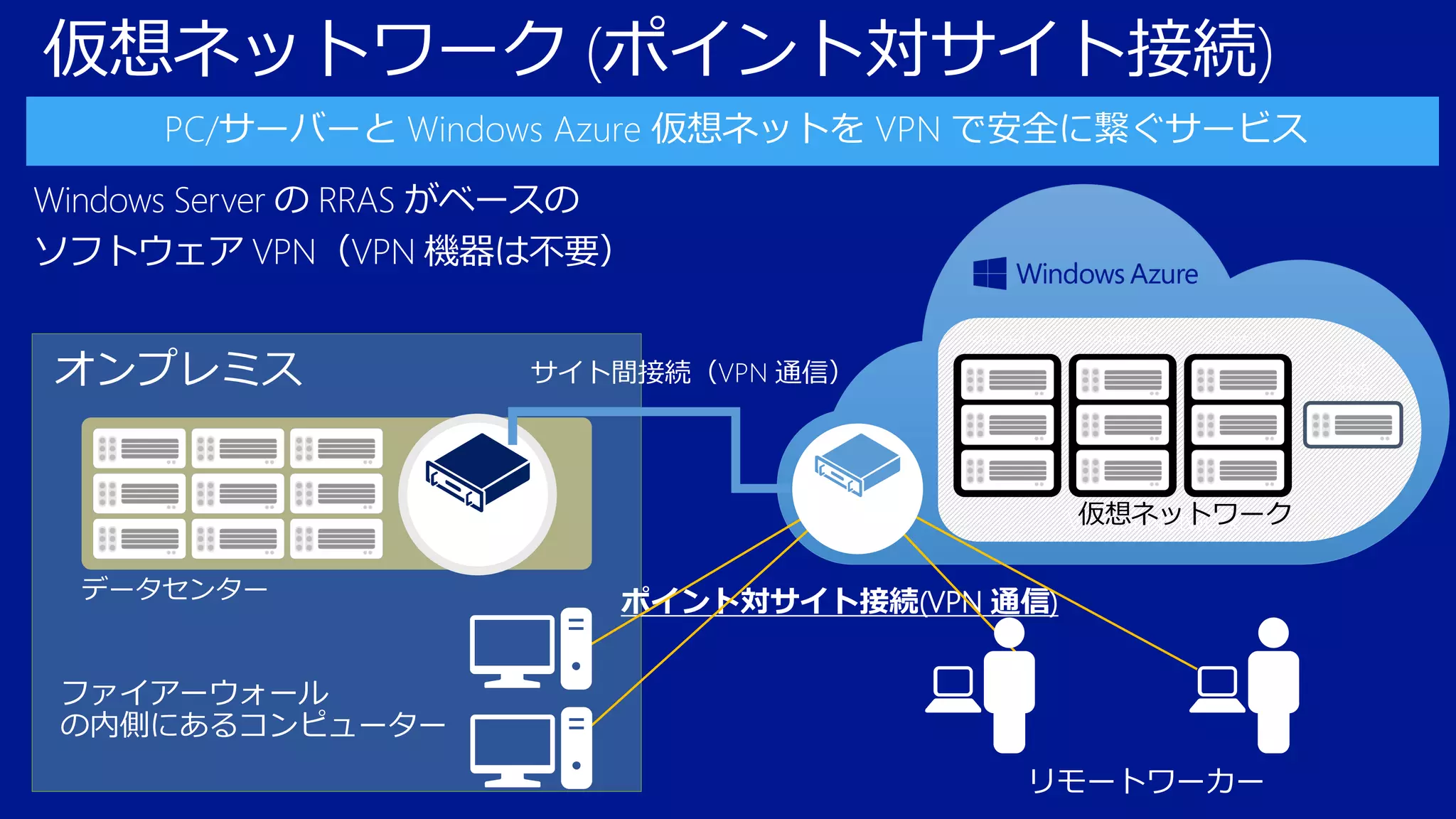

仮想ネットワーク (ポイント対サイト接続)
Windows Server の RRAS がベースの
ソフトウェア VPN（VPN 機器は不要）
<subnet 1>

オンプレミス

<subnet 2>

<subnet 3>

サイト間接続（VPN 通信）

Route-based
VPN

データセンター

DNS
Server

Virtual Network

VPN
Gateway

ポイント対サイト接続(VPN 通信)

ファイアーウォール
の内側にあるコンピューター
リモートワーカー

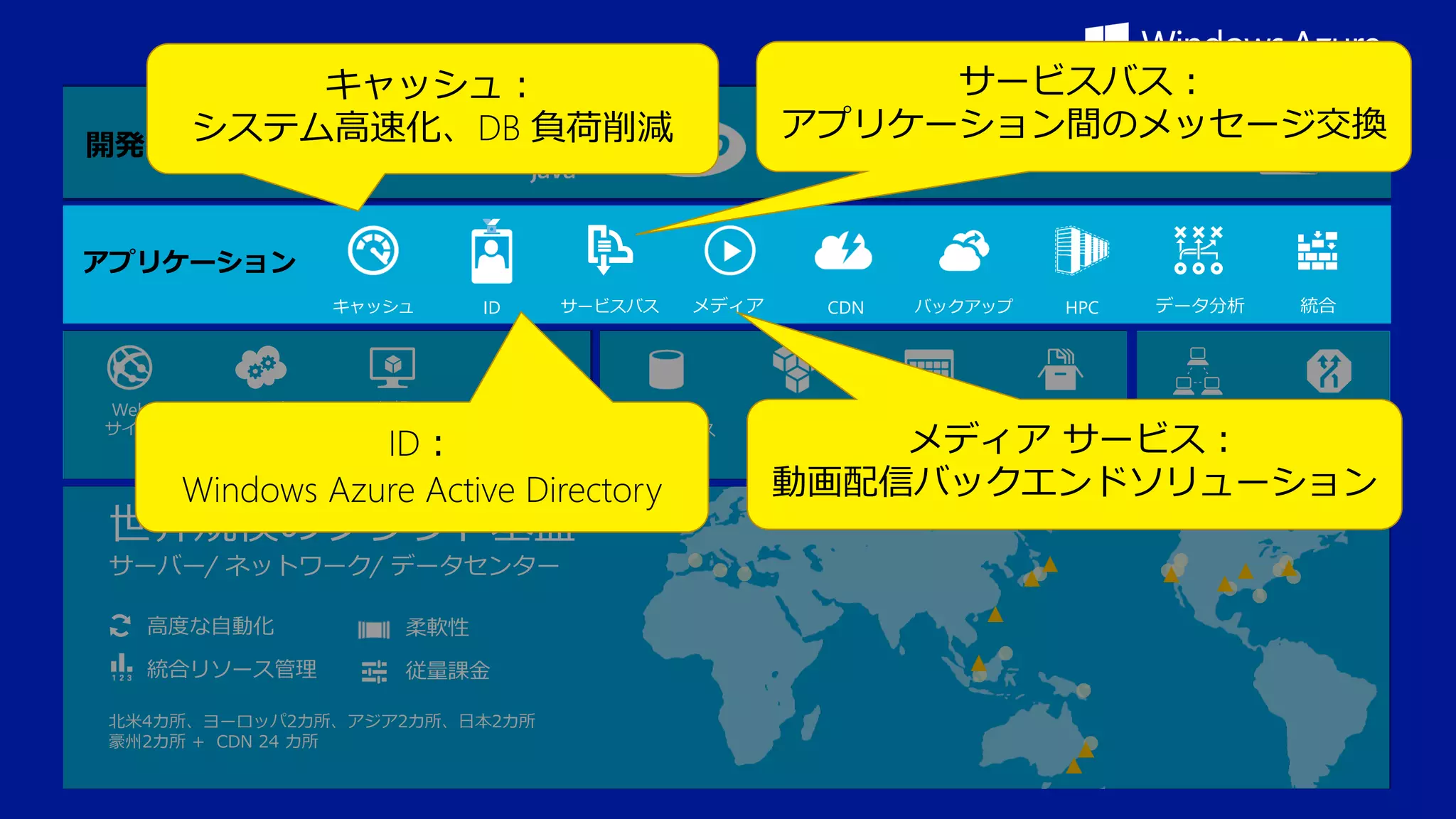

サービスバス：
アプリケーション間のメッセージ交換

キャッシュ：
システム高速化、DB 負荷削減
開発言語
キャッシュ

Web

サイト

クラウド
サービス

ID

仮想
マシン

サービスバス

モバイル
サービス

SQL

ID：

高度な自動化

柔軟性


従量課金


メディア

データベース

CDN

バックアップ

HPC

データ分析

仮想
ネットワーク

統合

トラフィック
マネージャー

メディアサービス：
データ管理
ネットワーク
動画配信バックエンドソリューション

ビックデータ

テーブル

BLOB

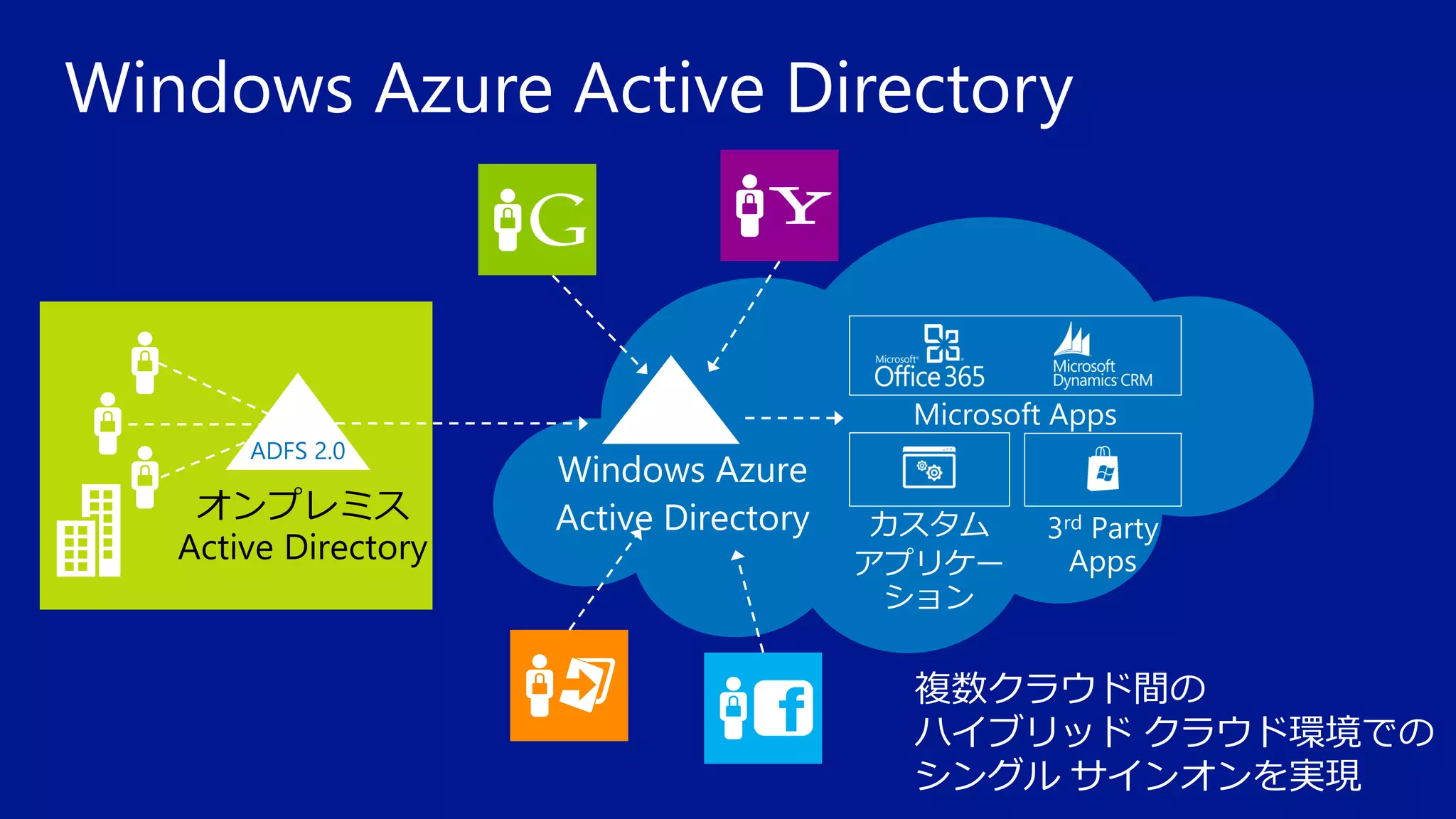

複数クラウド間の
ハイブリッドクラウド環境での
シングルサインオンを実現

Windows Azure メディアサービス

ワークフロー

エンコード

フォーマット
変換

保護

オンデマンド

ライブ

分析

配信シナリオ：
各種キャッシュサービス
と連携可能
様々なクライアントに対応

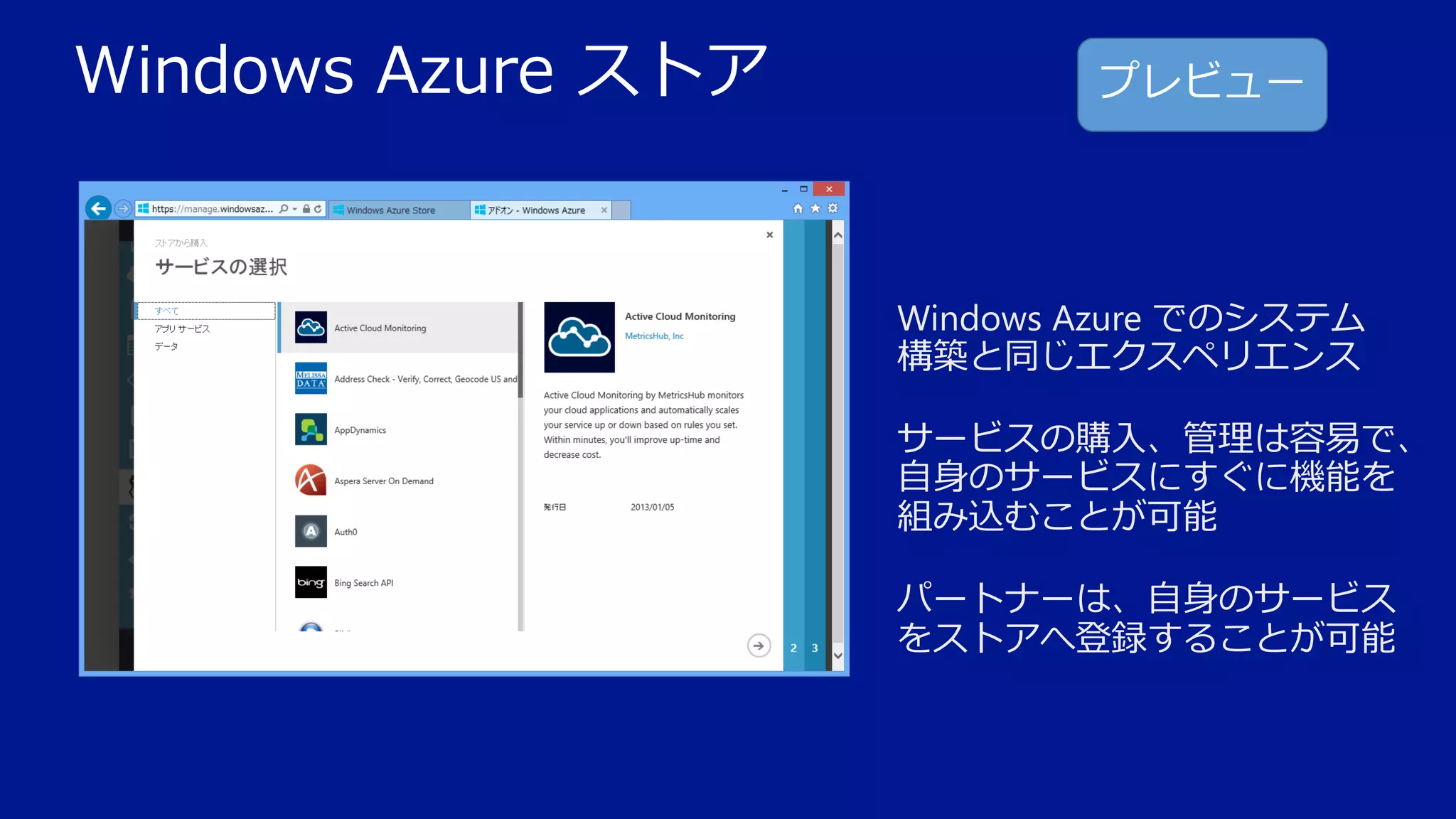

Windows Azure ストア

プレビュー

Windows Azure でのシステム
構築と同じエクスペリエンス
サービスの購入、管理は容易で、
自身のサービスにすぐに機能を
組み込むことが可能
パートナーは、自身のサービス
をストアへ登録することが可能

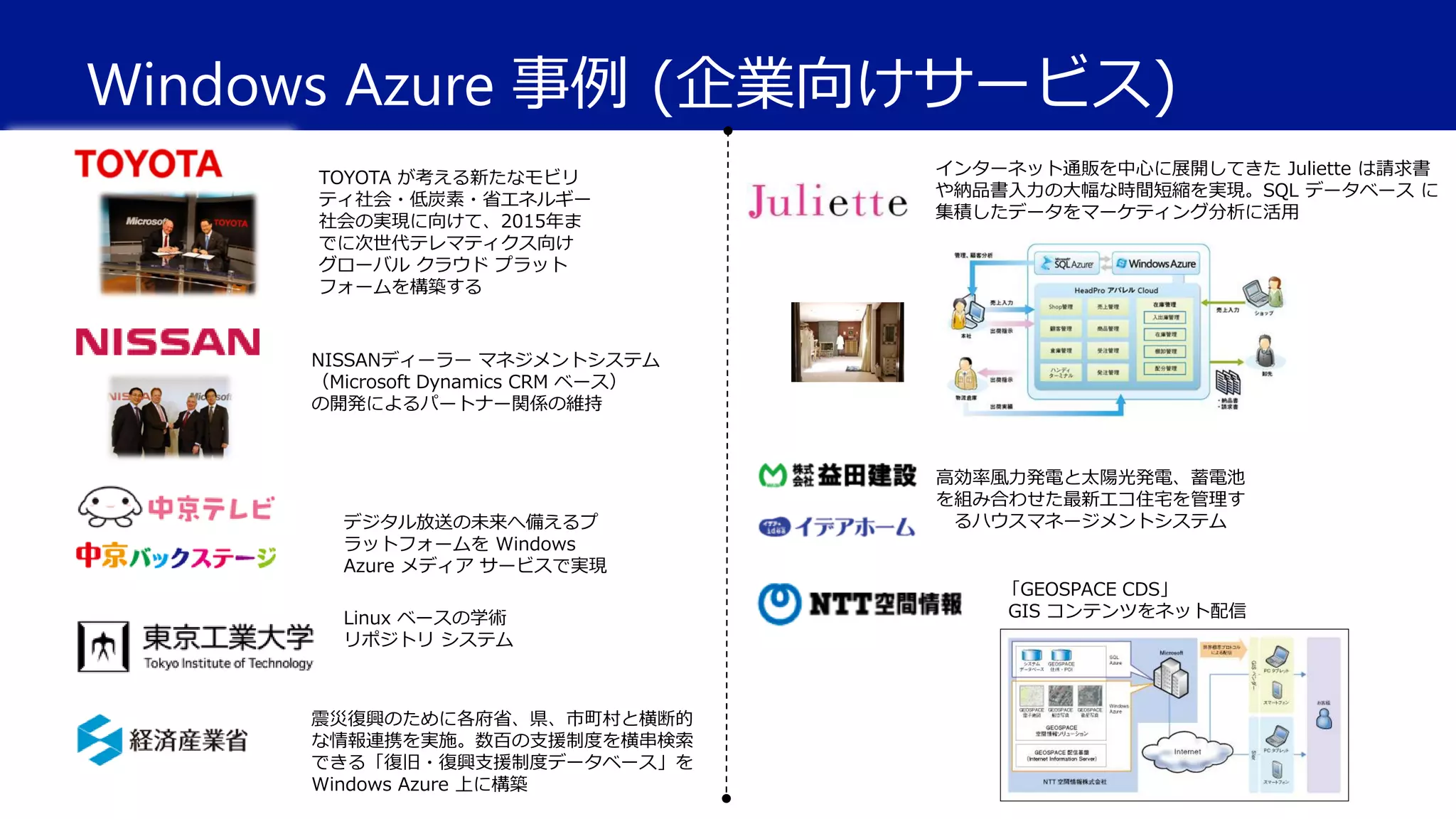

Windows Azure 事例 (企業向けサービス)
TOYOTA が考える新たなモビリ
ティ社会・低炭素・省エネルギー
社会の実現に向けて、2015年ま
でに次世代テレマティクス向け
グローバルクラウドプラット
フォームを構築する

インターネット通販を中心に展開してきた Juliette は請求書
や納品書入力の大幅な時間短縮を実現。SQL データベースに
集積したデータをマーケティング分析に活用

NISSANディーラーマネジメントシステム
（Microsoft Dynamics CRM ベース）
の開発によるパートナー関係の維持

デジタル放送の未来へ備えるプ
ラットフォームを Windows
Azure メディアサービスで実現
Linux ベースの学術
リポジトリシステム

震災復興のために各府省、県、市町村と横断的
な情報連携を実施。数百の支援制度を横串検索
できる「復旧・復興支援制度データベース」を
Windows Azure 上に構築

高効率風力発電と太陽光発電、蓄電池
を組み合わせた最新エコ住宅を管理す
るハウスマネージメントシステム

「GEOSPACE CDS」
GIS コンテンツをネット配信

Windows Azure 事例 (コンシューマーサービス)
2011年に続き、2012 年
も mixi Christmas は
Windows Azure を採用
250万会員が集中アクセス
するクラウド向きアプリ

即応性の高いクラウドベースのビッグデータ
ソリューションを使用して BI 情報をすばやく
配信

PHPやUnityなどを利用
したソーシャルアプリ、
iPhone/Androidアプリ
などの開発基盤として
採用

55万人の国内最大イベントで
あるコミックマーケットにて
「コミケ Web Catalogue」
の構築・運用をサポート

フィーチャーフォンの公式メニューや
スマートフォンから利用できるデコ
レーションメールサービス。

複数の映画会社と興行会社が参加する世界で
も初の試みとなる、映画観賞券の前売券購入
と座席予約ができるオンラインサービス

Docomo の動画配信プラットフォームで
ある、「dマーケット VIDEOストア」を
ご支援

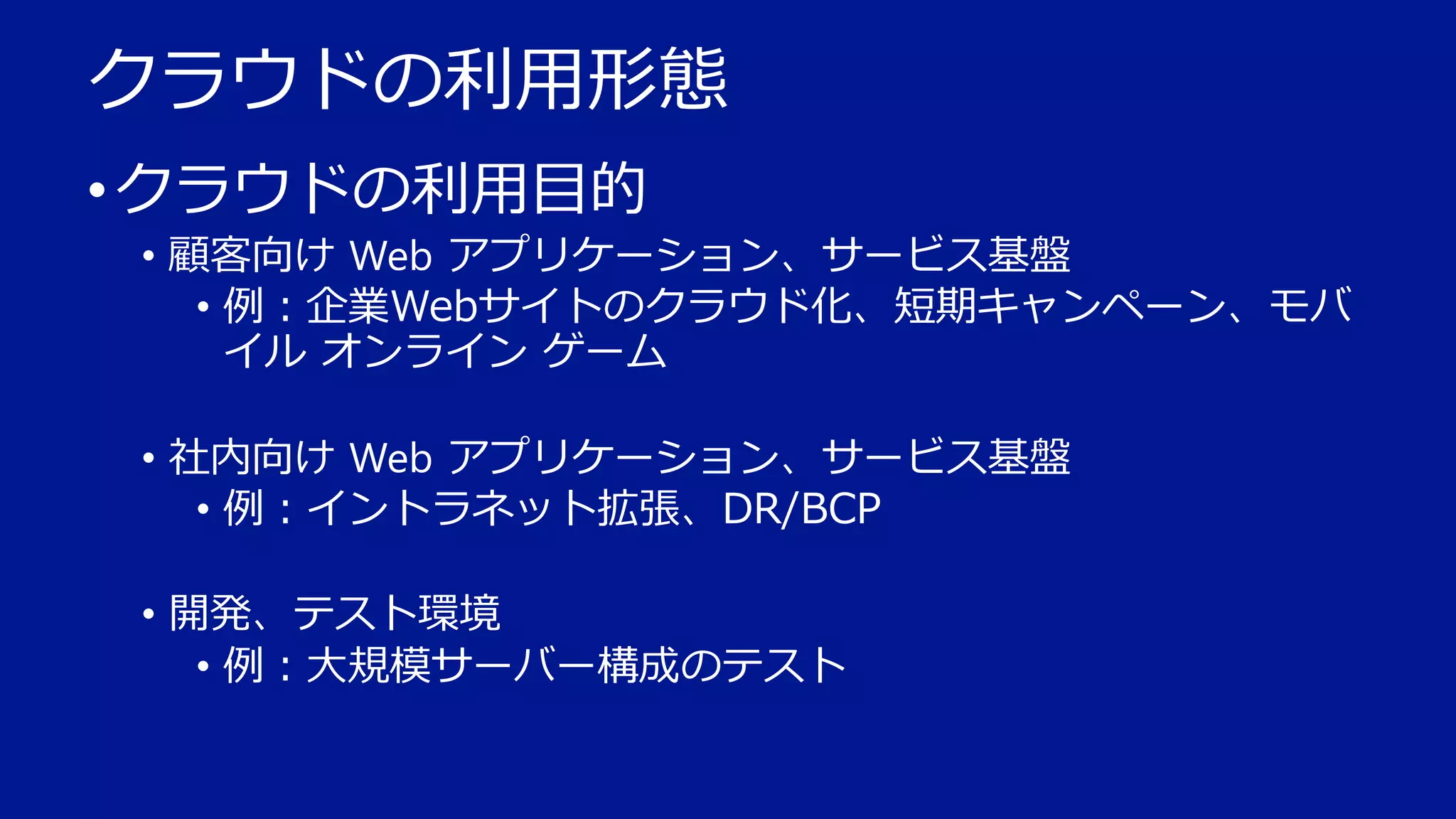

クラウドの利用形態
• クラウドの利用目的
• 顧客向け Web アプリケーション、サービス基盤
• 例：企業Webサイトのクラウド化、短期キャンペーン、モバ
イルオンラインゲーム

• 社内向け Web アプリケーション、サービス基盤
• 例：イントラネット拡張、DR/BCP
• 開発、テスト環境
• 例：大規模サーバー構成のテスト

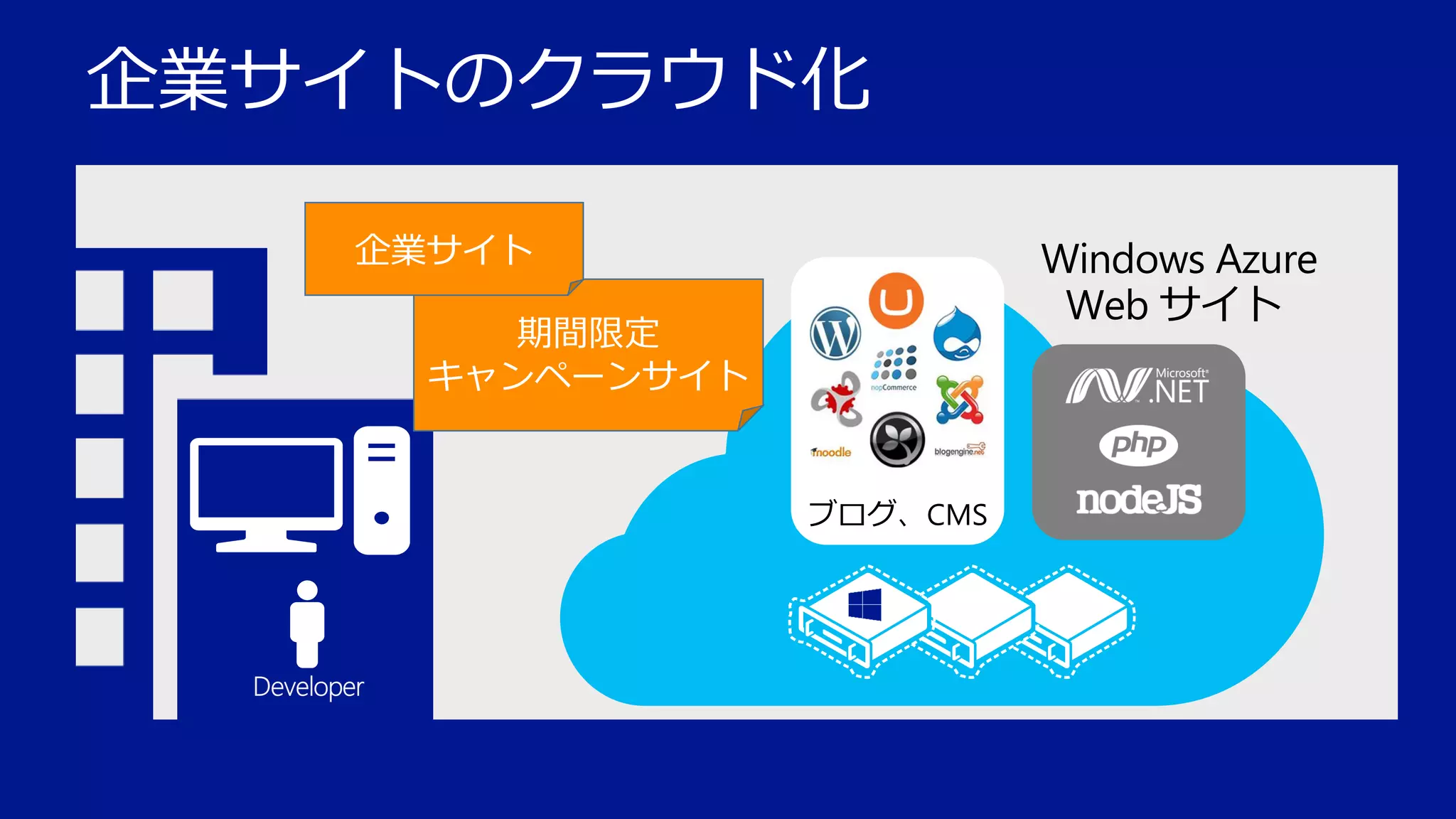

企業サイトのクラウド化
企業サイト

Windows Azure
Web サイト

期間限定
キャンペーンサイト

ブログ、CMS

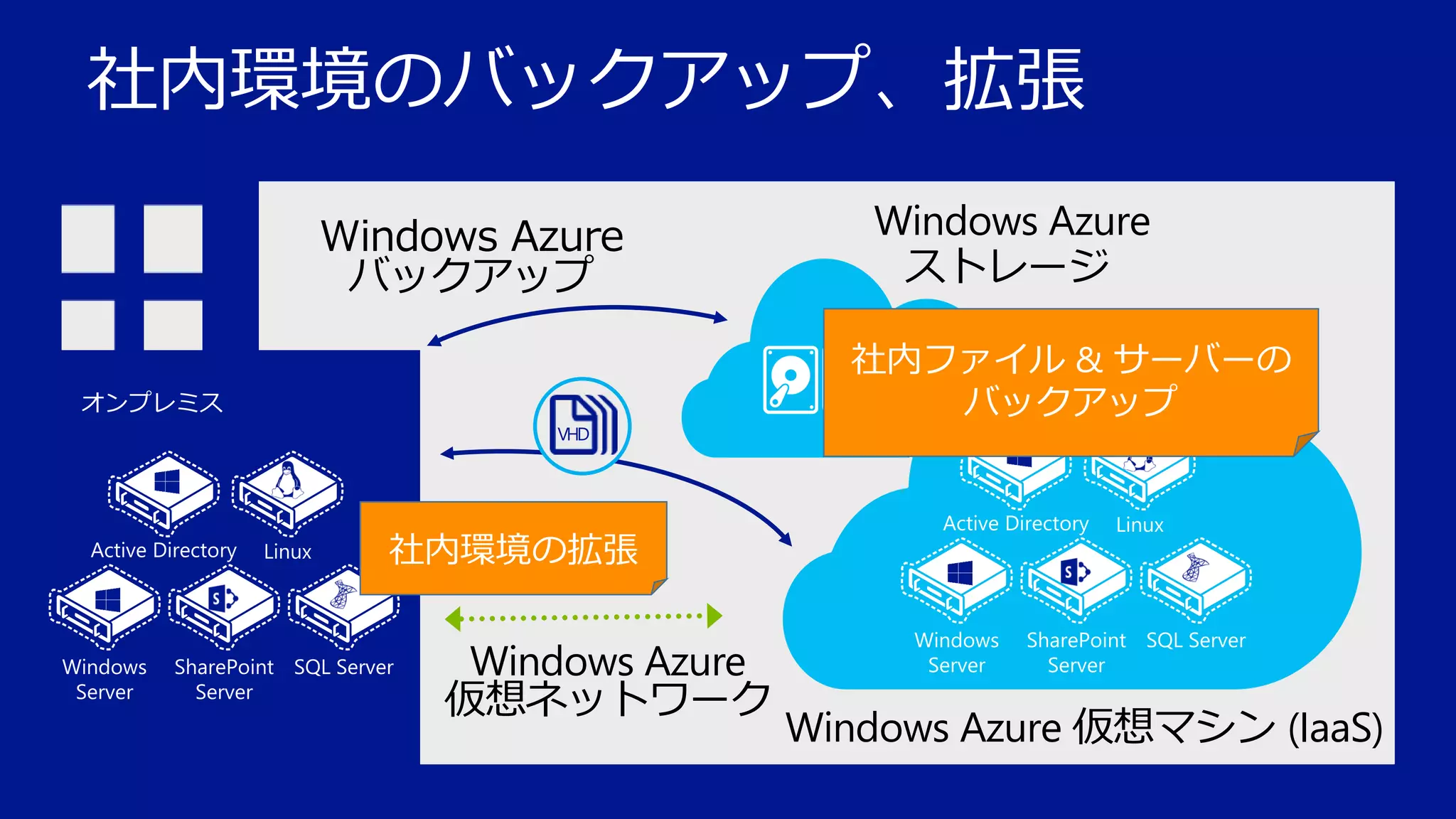

社内環境のバックアップ、拡張
Windows Azure
バックアップ

社内ファイル & サーバーの
バックアップ

オンプレミス

Active Directory

Windows
Server

Windows Azure
ストレージ

Linux

社内環境の拡張

SharePoint SQL Server
Server

Windows Azure

Active Directory

Windows
Server

Linux

SharePoint SQL Server
Server

Windows Azure 仮想マシン (IaaS)

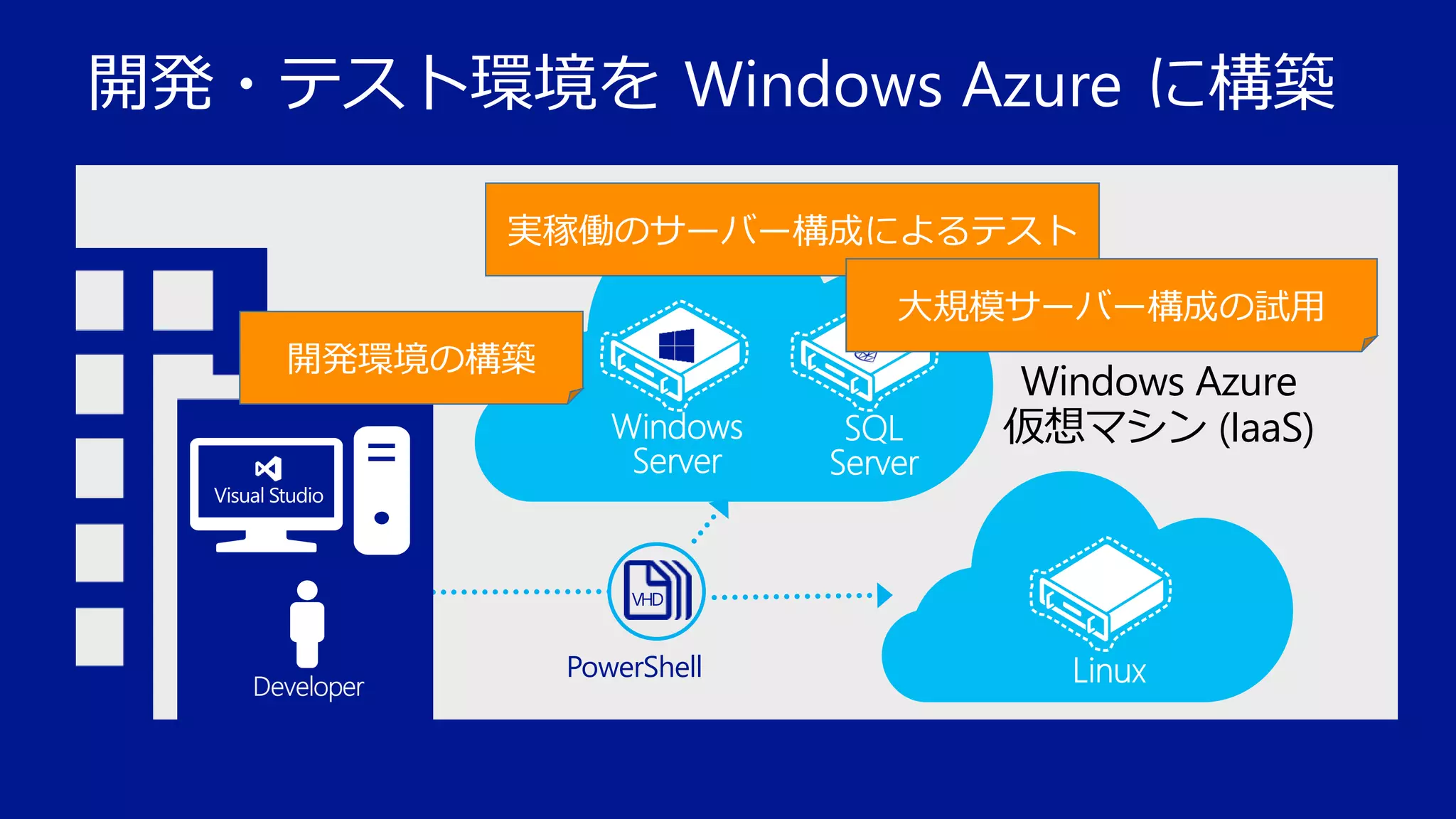

開発・テスト環境を Windows Azure に構築
実稼働のサーバー構成によるテスト

大規模サーバー構成の試用
開発環境の構築

Windows Azure
仮想マシン (IaaS)

PowerShell

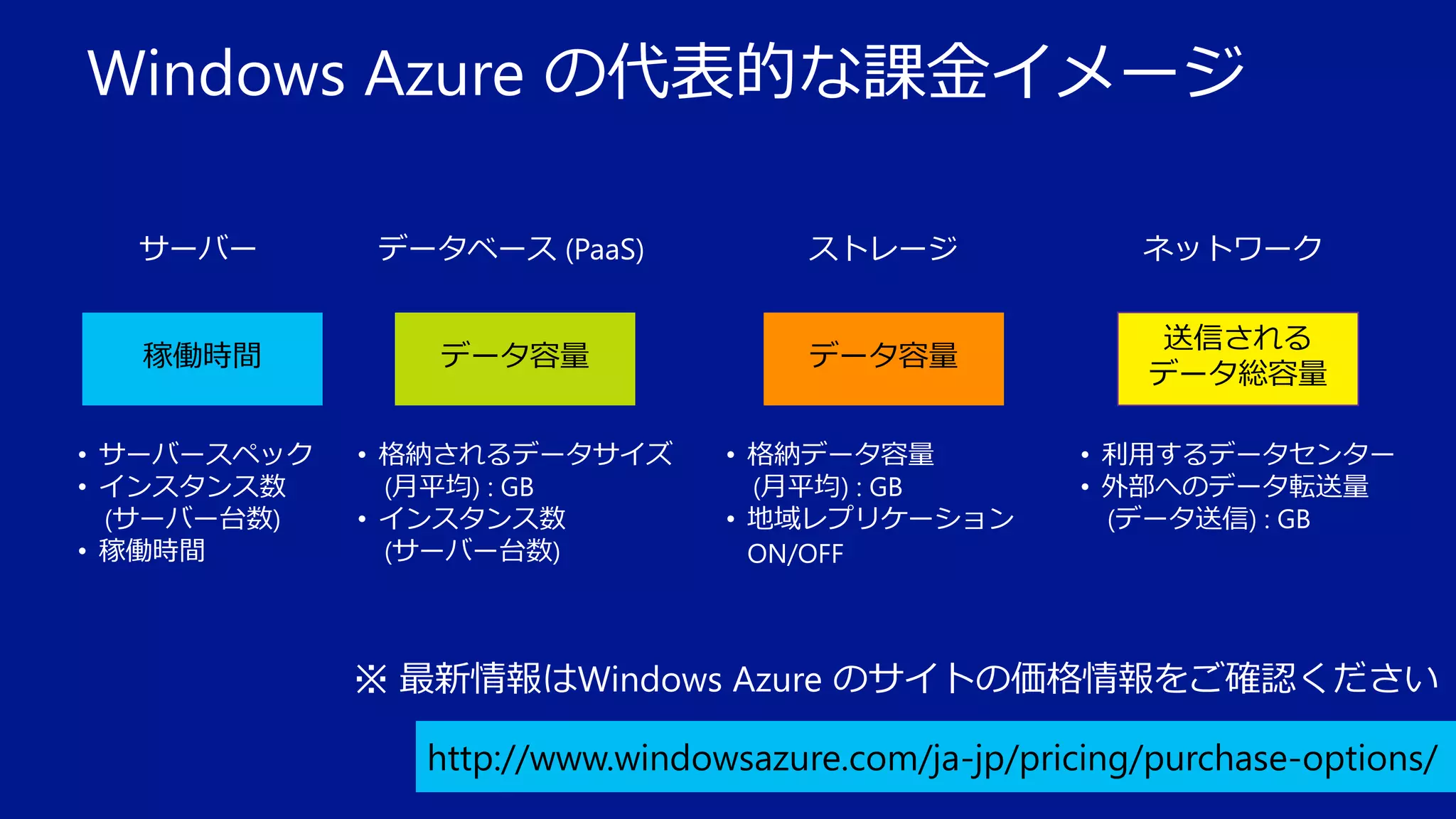

Windows Azure の代表的な課金イメージ
サーバー

データベース (PaaS)

ストレージ

ネットワーク

稼働時間

データ容量

データ容量

送信される
データ総容量

• サーバースペック
• インスタンス数
(サーバー台数)
• 稼働時間

• 格納されるデータサイズ
(月平均) : GB
• インスタンス数
(サーバー台数)

• 格納データ容量
(月平均) : GB
• 地域レプリケーション
ON/OFF

• 利用するデータセンター
• 外部へのデータ転送量
(データ送信) : GB

※ 最新情報はWindows Azure のサイトの価格情報をご確認ください

http://www.windowsazure.com/ja-jp/pricing/purchase-options/

Windows Azure の主なサービスの価格
コンピューティング (1時間当り) *

XS

S

M

L

XL

A6

A7

* 実際の課金は分単位
** Windows Server 費用を含む
*** プレビュー期間中は 33% 割引

1.67円

6.65円

13.29円

26.58円

53.15円

74.74円

149.48円

Windows Server

1.67円

7.48円

14.95円

29.90円

59.79円

84.71円

169.41円

ネットワーク

Linux

1.67円

4.99円

9.97円

19.93円

39.86円

68.10円

136.19円

SQL Server Web **

-

11.22円

18.69円

33.64円

67.27円

88.44円

176.88円

データ転送(送信)
※受信は無料

SQL Server Standard **

-

53.15円

60.62円

75.57円

151.14円

130.38円

BizTalk Server Standard **

-

62.28円

69.76円

84.71円

169.41円

1.67円

-

-

-

-

8.31円

16.61円

33.22円


仮想
マシン

Web
サイト

WebSites 共有 ***
WebSites 標準

データベース

月平均実データ容量

(1DB当り)

～ 100MB

414.79円

-

100MB ～ 1GB

829.57円

-

1GB ～ 10GB

829.57円

最初の 5GB

無償

5GB – 10TB

15.78円

260.75円

10TB – 50TB

12.46円

139.51円

279.02円

50TB – 150TB

10.80円

-

-

-

150TB – 500TB

-

-

-

500TB -

地理
レプリケーション

ローカル
レプリケーション

トランザクション

最初の 1TB

7.89円

5.82円

最初の 1GB

1TB – 50TB

6.65円

5.40円

0.84円
(100,000回当たり)

+1GB ごとに

50TB – 500TB

5.82円

4.99円

3,816.00円

最初の 10GB

500TB – 1,000TB

5.40円

4.57円

165.75円

+1GB ごとに

1,000TB – 5,000TB

4.99円

3.74円

10,452.52円

最初の 50GB

5,000TB – 9,000TB

4.57円

3.08円

82.96円

50GB ～ 150GB

月平均
実データ容量

Table/Blob

個別お見積り

331.83円
10GB ～ 50GB

ストレージ

9.97円

+1GB ごとに

9,000

別途お見積り

別途お見積り

TB 以上

※ 2013年8月現在 : 最新情報はWindows Azure のサイト (windowsazure.com) の価格情報をご確認ください

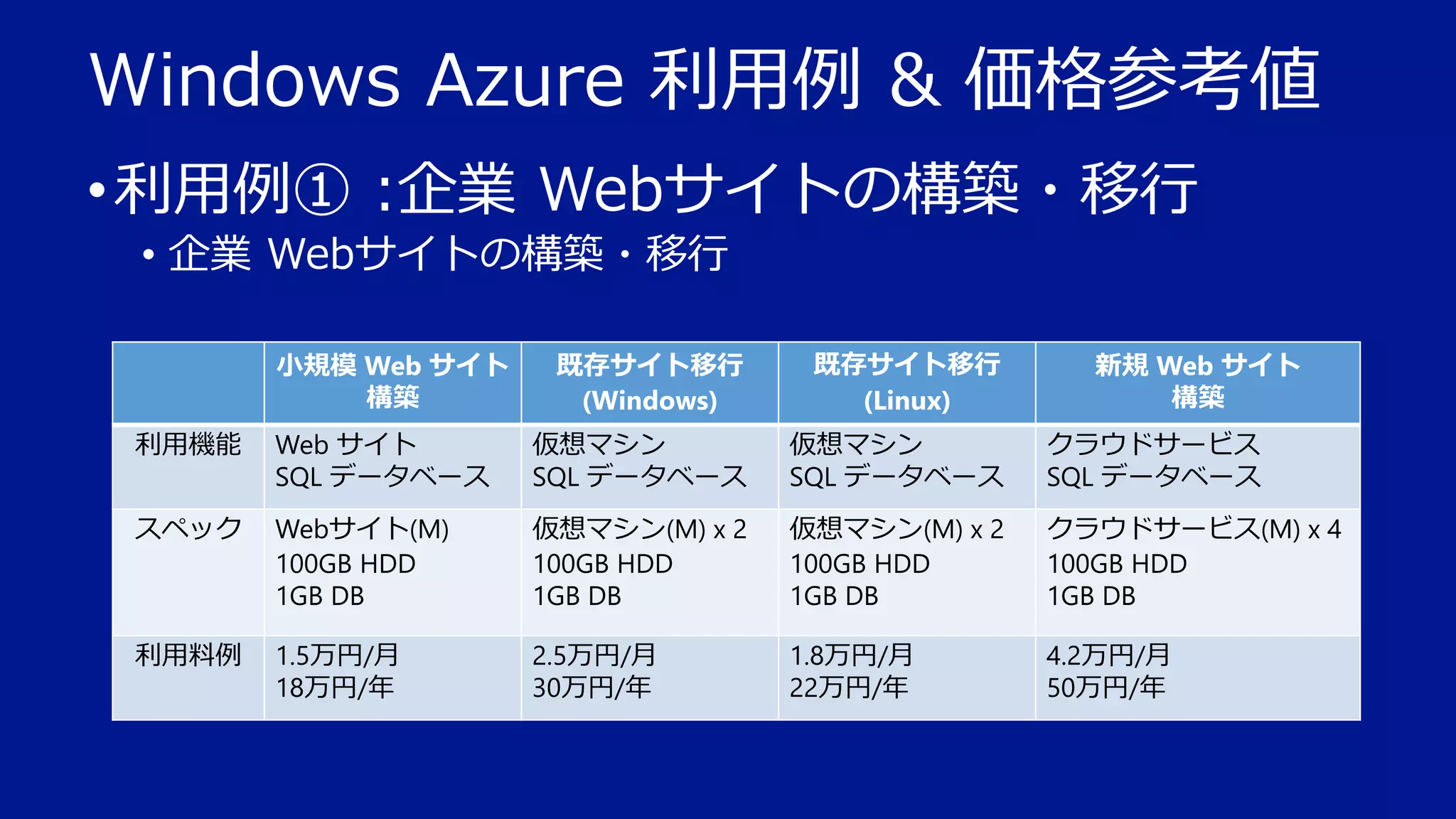

Windows Azure 利用例 & 価格参考値
• 利用例① :企業 Webサイトの構築・移行
• 企業 Webサイトの構築・移行
小規模 Web サイト
構築

既存サイト移行
(Windows)

既存サイト移行
(Linux)

新規 Web サイト
構築

利用機能

Web サイト

仮想マシン

仮想マシン


スペック

Webサイト(M)
100GB HDD
1GB DB

仮想マシン(M) x 2
100GB HDD
1GB DB

100GB HDD
1GB DB

クラウドサービス(M) x 4
100GB HDD
1GB DB

利用料例

1.5万円/月
18万円/年

2.5万円/月
30万円/年

1.8万円/月
22万円/年

4.2万円/月
50万円/年

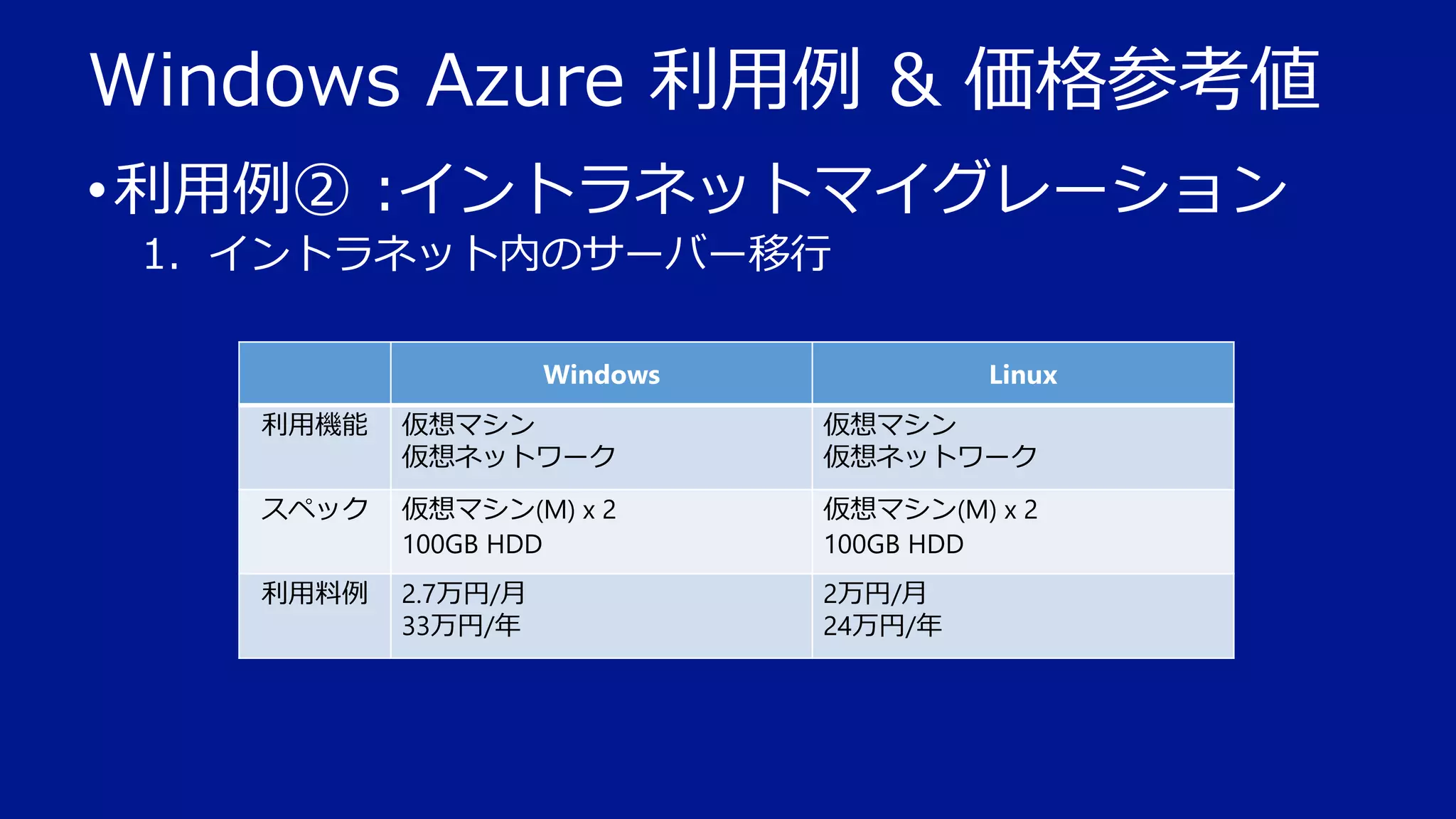

• 利用例② :イントラネットマイグレーション
1. イントラネット内のサーバー移行
Windows

Linux

利用機能

仮想マシン

仮想マシン

スペック

100GB HDD

100GB HDD

利用料例

2.7万円/月
33万円/年

2万円/月
24万円/年

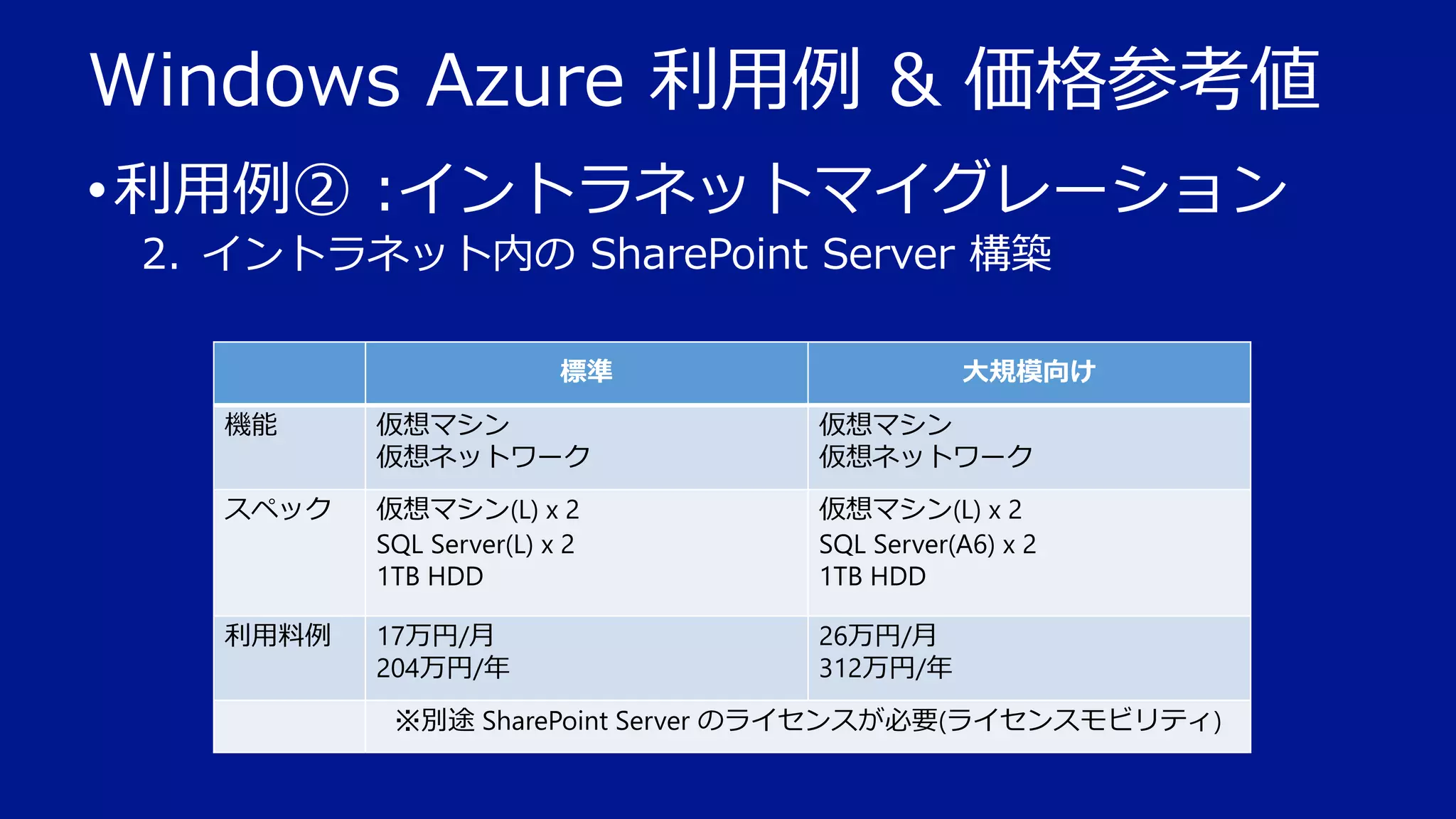

• 利用例② :イントラネットマイグレーション
2. イントラネット内の SharePoint Server 構築
標準

大規模向け

機能

仮想マシン

仮想マシン

スペック

仮想マシン(L) x 2
SQL Server(L) x 2
1TB HDD

仮想マシン(L) x 2
SQL Server(A6) x 2
1TB HDD

利用料例

17万円/月
204万円/年

26万円/月
312万円/年

※別途 SharePoint Server のライセンスが必要(ライセンスモビリティ)

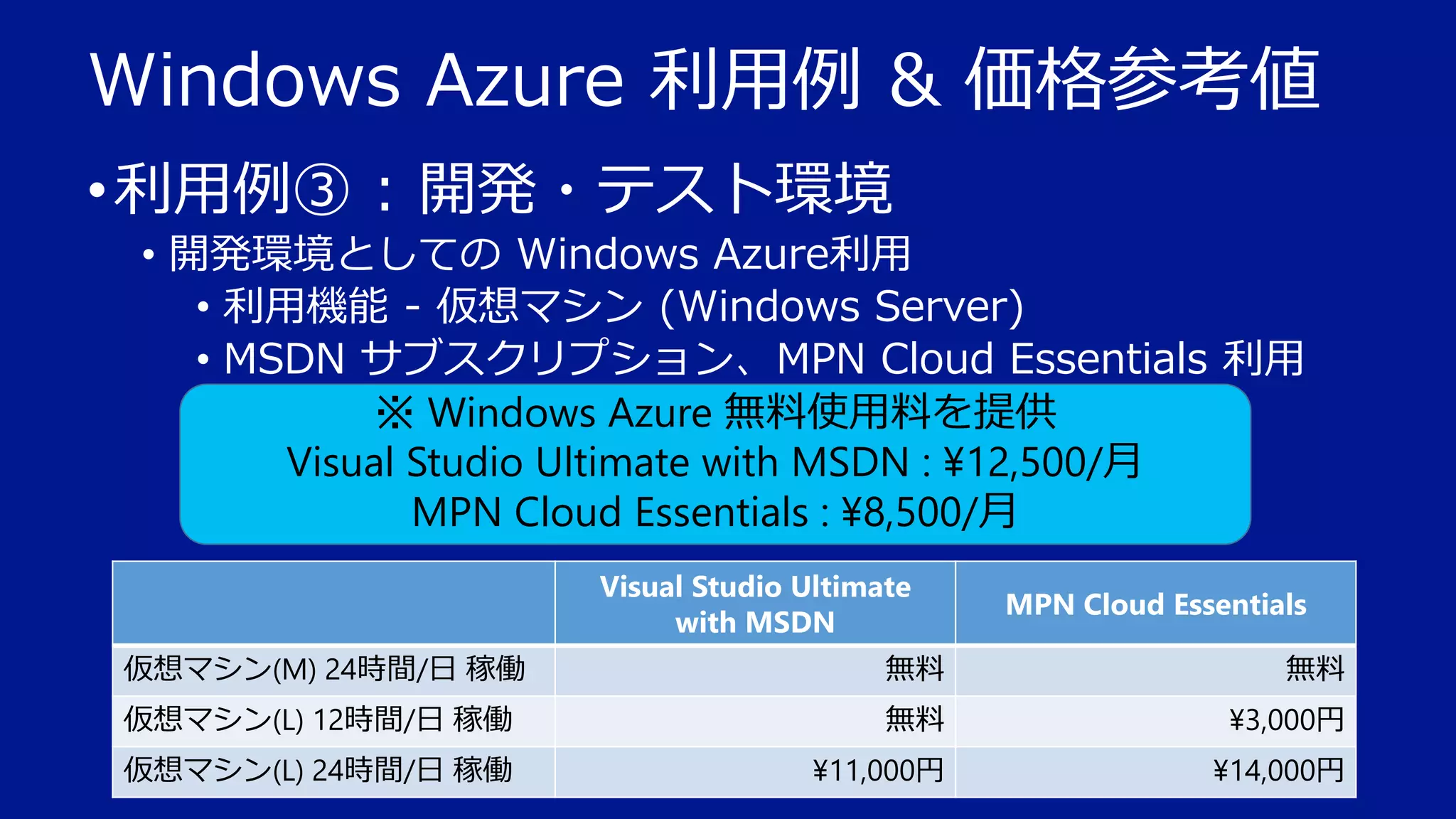

• 利用例③ : 開発・テスト環境
• 開発環境としての Windows Azure利用
• 利用機能 - 仮想マシン (Windows Server)
• MSDN サブスクリプション、MPN Cloud Essentials 利用
※ WindowsWindows Azure 無料使用料を提供
※ Azure 無料使用料を提供
Visual Studio Ultimate with MSDN : ¥12,500/月
• Visual Studio Ultimate with MSDN : ¥12,500/月
MPN Cloud Essentials : ¥8,500/月
• MPN Cloud Essentials : ¥8,500/月

•

Visual Studio Ultimate
with MSDN

MPN Cloud Essentials

仮想マシン(M) 24時間/日稼働

無料

無料

仮想マシン(L) 12時間/日稼働

無料

¥3,000円

仮想マシン(L) 24時間/日稼働

¥11,000円

¥14,000円

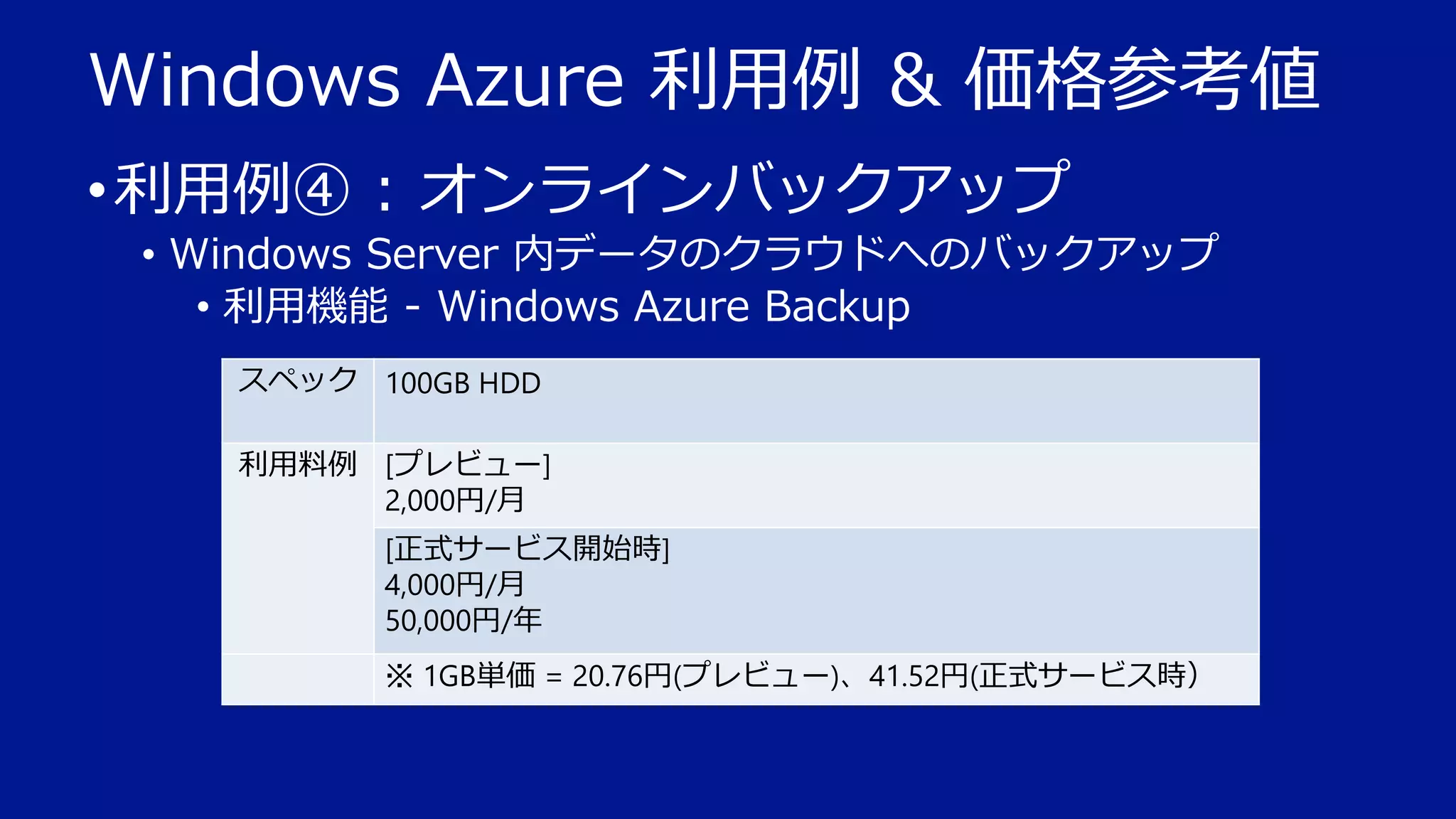

• 利用例④ : オンラインバックアップ
• Windows Server 内データのクラウドへのバックアップ
• 利用機能 - Windows Azure Backup
スペック 100GB HDD
利用料例 [プレビュー]
2,000円/月
[正式サービス開始時]
4,000円/月
50,000円/年
※ 1GB単価 = 20.76円(プレビュー)、41.52円(正式サービス時）

まとめ
• Windows Azure を利用するメリット
すぐ利用できる環境が整い
ビジネスにフォーカスできる
オープンなアーキテクチャにより
多くの技術者の支援を得られる
ハイブリッドクラウドは
既存環境との連携が容易

ビジネスの成長に合わせ
コストを最適化
日本を含むグローバルな
クラウド基盤

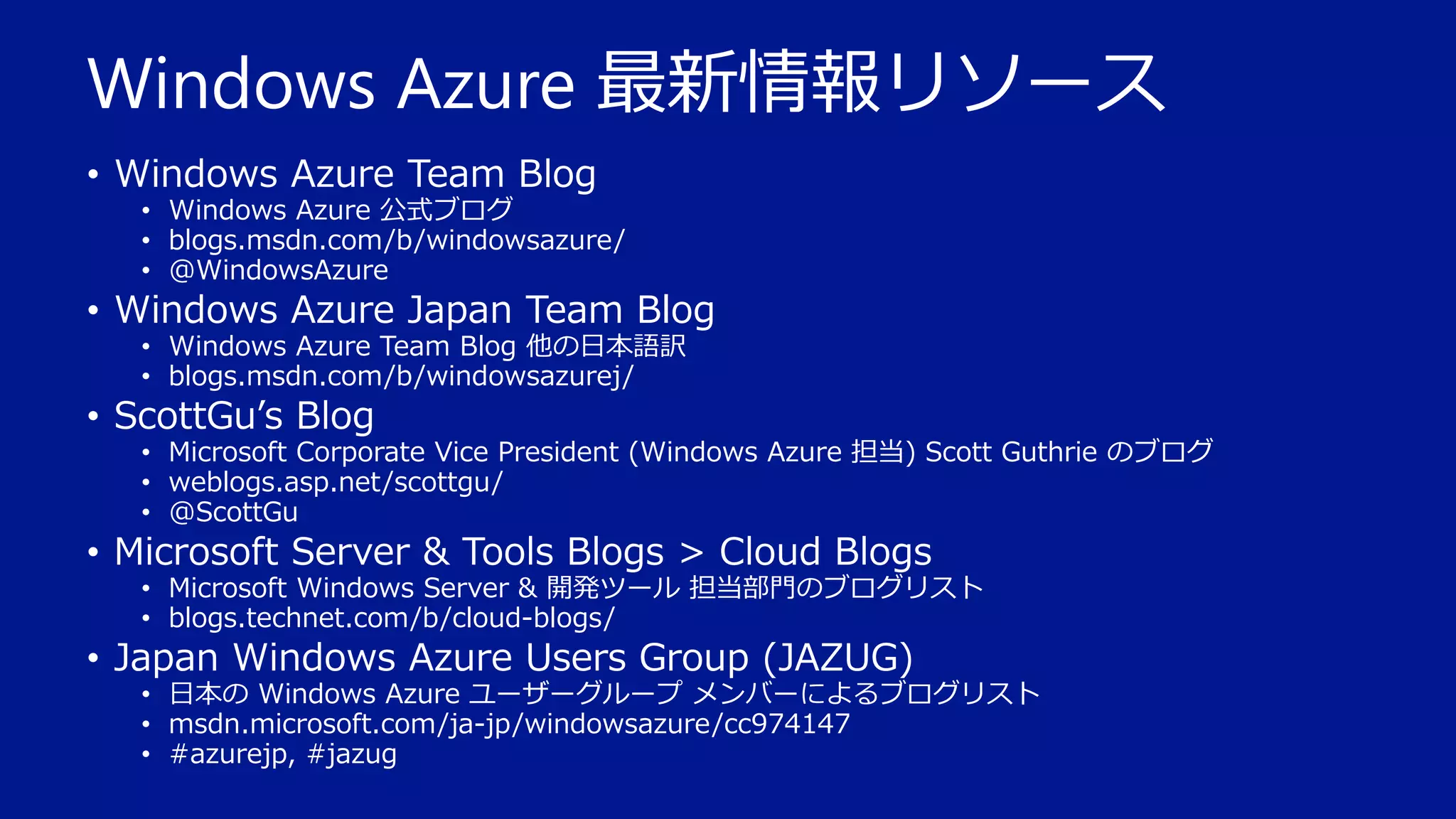

Windows Azure 最新情報リソース
• Windows Azure Team Blog

• Windows Azure 公式ブログ
• blogs.msdn.com/b/windowsazure/
• @WindowsAzure

• Windows Azure Japan Team Blog
• Windows Azure Team Blog 他の日本語訳
• blogs.msdn.com/b/windowsazurej/

• ScottGu’s Blog

• Microsoft Corporate Vice President (Windows Azure 担当) Scott Guthrie のブログ
• weblogs.asp.net/scottgu/
• @ScottGu

• Microsoft Server & Tools Blogs > Cloud Blogs

• Microsoft Windows Server & 開発ツール担当部門のブログリスト
• blogs.technet.com/b/cloud-blogs/

• Japan Windows Azure Users Group (JAZUG)

• 日本の Windows Azure ユーザーグループメンバーによるブログリスト
• msdn.microsoft.com/ja-jp/windowsazure/cc974147
• #azurejp, #jazug

© 2013 Microsoft Corporation. All rights reserved. ここに記載されている内容は情報の提供のみを目的としており、このプレゼンテーションの発表時における Microsoft Corporation の
見解を示すものです。マイクロソフトは市場の変化に対応する必要があるため、この資料の情報は、マイクロソフトの確約とは見なされないものとします。マイクロソフトは、マイクロソフトは、
このプレゼンテーションの発表日以降に提供される情報の正確性を保証するはできません。明示、黙示または法律の規定にかかわらず、マイクロソフトは、このプレゼンテーションに関する一切
の保証を行いません。

Windows Azure 概要

More Related Content

What's hot

Viewers also liked

Similar to Windows Azure 概要

Windows Azure 概要
