今さら聞けないMicrosoft azure仮想マシン入門

今さら聞けない!
Microsoft Azure仮想マシン入門
グローバルナレッジネットワーク株式会社
横山哲也

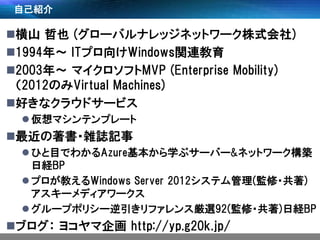

自己紹介
横山哲也 (グローバルナレッジネットワーク株式会社)
1994年～ ITプロ向けWindows関連教育
2003年～マイクロソフトMVP (Enterprise Mobility)
（2012のみVirtual Machines)
好きなクラウドサービス
仮想マシンテンプレート
最近の著書・雑誌記事
ひと目でわかるAzure基本から学ぶサーバー&ネットワーク構築
日経BP
プロが教えるWindows Server 2012システム管理(監修・共著)
アスキーメディアワークス
グループポリシー逆引きリファレンス厳選92(監修・共著)日経BP
ブログ：ヨコヤマ企画 http://yp.g20k.jp/

Copyright Global Knowledge Network Japan, Ltd. All Rights Reserved.

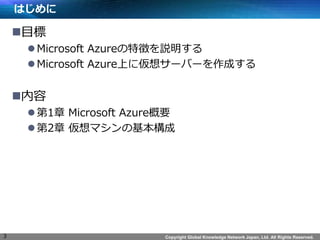

はじめに
目標
Microsoft Azureの特徴を説明する
Microsoft Azure上に仮想サーバーを作成する
内容
第1章 Microsoft Azure概要
第2章仮想マシンの基本構成
3

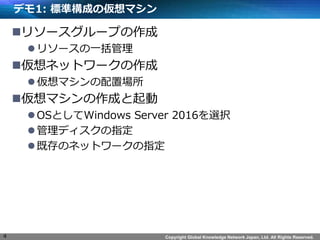

デモ1: 標準構成の仮想マシン
リソースグループの作成
リソースの一括管理
仮想ネットワークの作成
仮想マシンの配置場所
仮想マシンの作成と起動
OSとしてWindows Server 2016を選択
管理ディスクの指定
既存のネットワークの指定
4

 クラウドの利用
 Microsoft Azureとは
 Microsoft Azureの利用例
 Microsoft Azureのリージョン(地域)
 管理ツール
第1章 Microsoft Azure概要

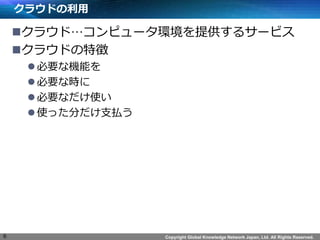

クラウドの利用
クラウド…コンピュータ環境を提供するサービス
クラウドの特徴
必要な機能を
必要な時に
必要なだけ使い
使った分だけ支払う
6

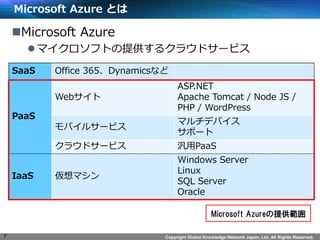

Microsoft Azure とは
SaaS Office 365、Dynamicsなど
PaaS
Webサイト
ASP.NET
Apache Tomcat / Node JS /
PHP / WordPress
モバイルサービス
マルチデバイス
サポート
クラウドサービス汎用PaaS
IaaS 仮想マシン
Windows Server
Linux
SQL Server
Oracle
7
Microsoft Azureの提供範囲
Microsoft Azure
マイクロソフトの提供するクラウドサービス

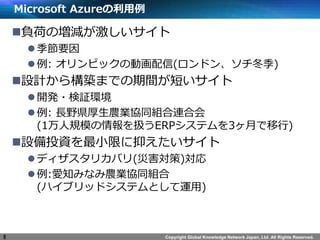

Microsoft Azureの利用例
負荷の増減が激しいサイト
季節要因
例: オリンピックの動画配信(ロンドン、ソチ冬季)
設計から構築までの期間が短いサイト
開発・検証環境
例: 長野県厚生農業協同組合連合会
(1万人規模の情報を扱うERPシステムを3ヶ月で移行)
設備投資を最小限に抑えたいサイト
ディザスタリカバリ(災害対策)対応
例:愛知みなみ農業協同組合
(ハイブリッドシステムとして運用)
8

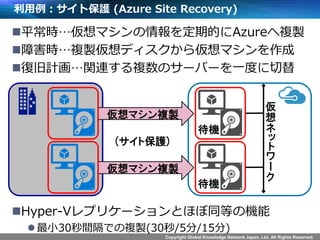

利用例：サイト保護 (Azure Site Recovery)
平常時…仮想マシンの情報を定期的にAzureへ複製
障害時…複製仮想ディスクから仮想マシンを作成
復旧計画…関連する複数のサーバーを一度に切替
Hyper-Vレプリケーションとほぼ同等の機能
最小30秒間隔での複製(30秒/5分/15分)
仮想マシン複製
仮想マシン複製
待機
待機
仮
想
ネ
ッ
ト
ワ
ー
ク
(サイト保護)

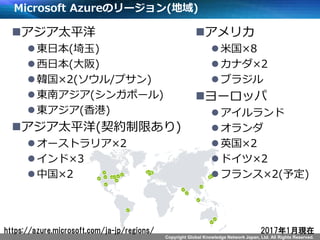

Microsoft Azureのリージョン(地域)
アジア太平洋
東日本(埼玉)
西日本(大阪)
韓国×2(ソウル/プサン)
東南アジア(シンガポール)
東アジア(香港)
アジア太平洋(契約制限あり)
オーストラリア×2
インド×3
中国×2
アメリカ
米国×8
カナダ×2
ブラジル
ヨーロッパ
アイルランド
オランダ
英国×2
ドイツ×2
フランス×2(予定)
https://azure.microsoft.com/ja-jp/regions/ 2017年1月現在

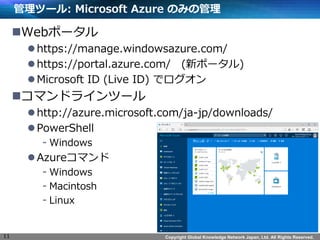

管理ツール: Microsoft Azure のみの管理
Webポータル
https://manage.windowsazure.com/
https://portal.azure.com/ (新ポータル)
Microsoft ID (Live ID) でログオン
コマンドラインツール
http://azure.microsoft.com/ja-jp/downloads/
PowerShell
- Windows
Azureコマンド
- Windows
- Macintosh
- Linux
11

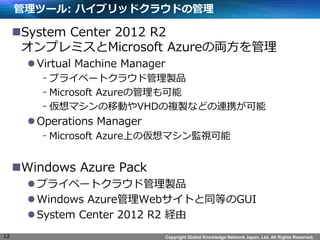

管理ツール: ハイブリッドクラウドの管理
System Center 2012 R2
オンプレミスとMicrosoft Azureの両方を管理
Virtual Machine Manager
- プライベートクラウド管理製品
- Microsoft Azureの管理も可能
- 仮想マシンの移動やVHDの複製などの連携が可能
Operations Manager
- Microsoft Azure上の仮想マシン監視可能
Windows Azure Pack
プライベートクラウド管理製品
Windows Azure管理Webサイトと同等のGUI
System Center 2012 R2 経由
12

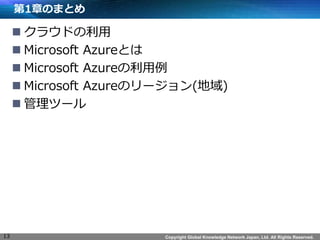

第1章のまとめ
 クラウドの利用
 Microsoft Azureとは
 Microsoft Azureの利用例
 Microsoft Azureのリージョン(地域)
 管理ツール
13

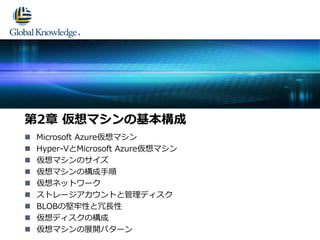

 Microsoft Azure仮想マシン
 Hyper-VとMicrosoft Azure仮想マシン
 仮想マシンのサイズ
 仮想マシンの構成手順
 仮想ネットワーク
 ストレージアカウントと管理ディスク
 BLOBの堅牢性と冗長性
 仮想ディスクの構成
 仮想マシンの展開パターン
第2章仮想マシンの基本構成

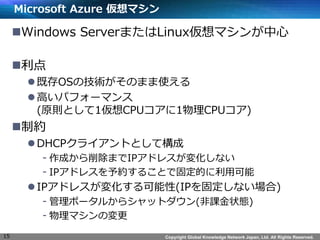

Microsoft Azure 仮想マシン
Windows ServerまたはLinux仮想マシンが中心
利点
既存OSの技術がそのまま使える
高いパフォーマンス
(原則として1仮想CPUコアに1物理CPUコア)
制約
DHCPクライアントとして構成
- 作成から削除までIPアドレスが変化しない
- IPアドレスを予約することで固定的に利用可能
IPアドレスが変化する可能性(IPを固定しない場合)
- 管理ポータルからシャットダウン(非課金状態)
- 物理マシンの変更
15

Hyper-V と Microsoft Azure 仮想マシン
共通のハイパーバイザー
Hyper-Vベース
Hyper-Vサポートコードを含むOS
Windows Server 2008以降
Linux
FreeBSD
VHDのアップロード & 仮想マシン構成も可能
PowerShellなどのコマンドラインツールを利用
System Centerによるハイブリッドクラウド構成
仮想マシン管理…Virtual Machine Manager
サーバー監視…Operations Manager
構成管理…Configuration Manager
バックアップ…Data Protection Manager
16

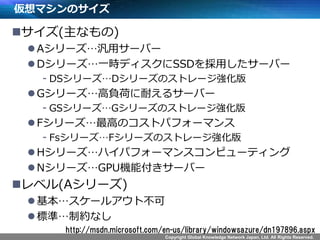

仮想マシンのサイズ
サイズ(主なもの)
Aシリーズ…汎用サーバー
Dシリーズ…一時ディスクにSSDを採用したサーバー
- DSシリーズ…Dシリーズのストレージ強化版
Gシリーズ…高負荷に耐えるサーバー
- GSシリーズ…Gシリーズのストレージ強化版
Fシリーズ…最高のコストパフォーマンス
- Fsシリーズ…Fシリーズのストレージ強化版
Hシリーズ…ハイパフォーマンスコンピューティング
Nシリーズ…GPU機能付きサーバー
レベル(Aシリーズ)
基本…スケールアウト不可
標準…制約なし
http://msdn.microsoft.com/en-us/library/windowsazure/dn197896.aspx

仮想マシンの構成手順
1. リソースグループ
 リソースの一括管理
2. ネットワーク
 仮想ネットワークの作成(自動作成可)
3. ストレージの準備
 ストレージアカウントの作成(自動作成可)
 管理ディスク(Managed Disk)の利用(準備不要)
4. 仮想マシンの作成

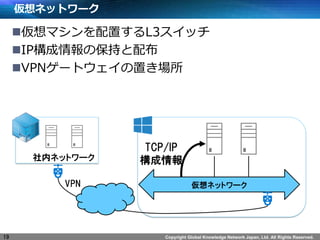

仮想ネットワーク
仮想マシンを配置するL3スイッチ
IP構成情報の保持と配布
VPNゲートウェイの置き場所
19
仮想ネットワーク
社内ネットワーク
TCP/IP
構成情報
VPN

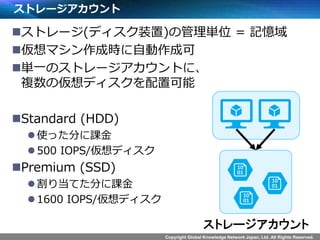

ストレージアカウント
ストレージ(ディスク装置)の管理単位 = 記憶域
仮想マシン作成時に自動作成可
単一のストレージアカウントに、
複数の仮想ディスクを配置可能
Standard (HDD)
使った分に課金
500 IOPS/仮想ディスク
Premium (SSD)
割り当てた分に課金
1600 IOPS/仮想ディスク

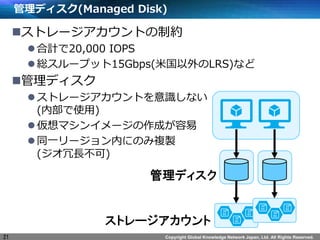

管理ディスク(Managed Disk)
ストレージアカウントの制約
合計で20,000 IOPS
総スループット15Gbps(米国以外のLRS)など
管理ディスク
ストレージアカウントを意識しない
(内部で使用)
仮想マシンイメージの作成が容易
同一リージョン内にのみ複製
(ジオ冗長不可)
21
管理ディスク

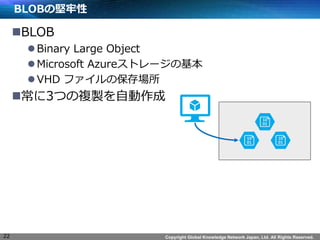

BLOBの堅牢性
BLOB
Binary Large Object
Microsoft Azureストレージの基本
VHD ファイルの保存場所
常に3つの複製を自動作成
22

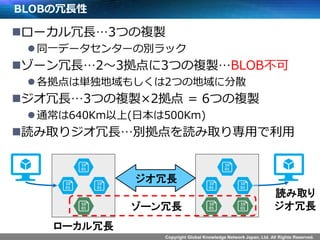

BLOBの冗長性
ローカル冗長…3つの複製
同一データセンターの別ラック
ゾーン冗長…2～3拠点に3つの複製…BLOB不可
各拠点は単独地域もしくは2つの地域に分散
ジオ冗長…3つの複製×2拠点 = 6つの複製
通常は640Km以上(日本は500Km)
読み取りジオ冗長…別拠点を読み取り専用で利用
ローカル冗長
ジオ冗長
読み取り
ジオ冗長ゾーン冗長

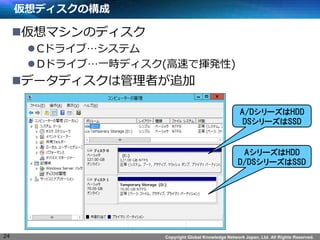

仮想ディスクの構成
仮想マシンのディスク
Cドライブ…システム
Dドライブ…一時ディスク(高速で揮発性)
データディスクは管理者が追加
24
AシリーズはHDD
D/DSシリーズはSSD
A/DシリーズはHDD
DSシリーズはSSD

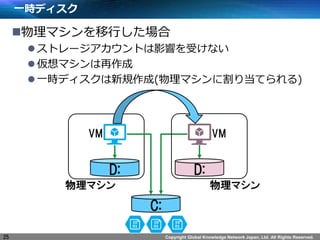

物理マシンを移行した場合
ストレージアカウントは影響を受けない
仮想マシンは再作成
一時ディスクは新規作成(物理マシンに割り当てられる)
一時ディスク
25
C:
D:
物理マシン
VM
D:
物理マシン
VM

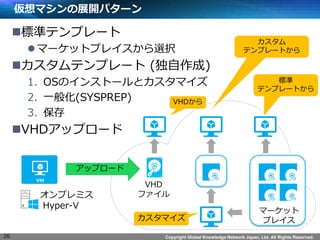

仮想マシンの展開パターン
標準テンプレート
マーケットプレイスから選択
カスタムテンプレート (独自作成)
1. OSのインストールとカスタマイズ
2. 一般化(SYSPREP)
3. 保存
VHDアップロード
オンプレミス
Hyper-V
カスタム
テンプレートから
26
カスタマイズ
標準
テンプレートから
アップロード
マーケット
プレイス
VHD
ファイル
VHDから

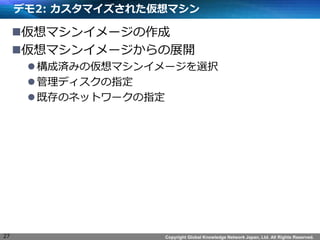

デモ2: カスタマイズされた仮想マシン
仮想マシンイメージの作成
仮想マシンイメージからの展開
構成済みの仮想マシンイメージを選択
管理ディスクの指定
既存のネットワークの指定
27

第2章のまとめ
 Microsoft Azure仮想マシン
 Hyper-VとMicrosoft Azure仮想マシン
 仮想マシンのサイズ
 仮想マシンの構成手順
 仮想ネットワーク
 ストレージアカウントと管理ディスク
 BLOBの堅牢性と冗長性
 仮想ディスクの構成
 仮想マシンの展開パターン
28

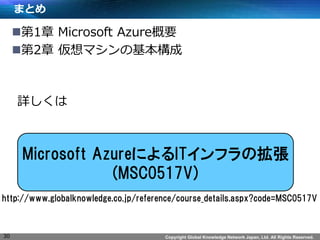

まとめ
第1章 Microsoft Azure概要
第2章仮想マシンの基本構成
30
Microsoft AzureによるITインフラの拡張
(MSC0517V)
詳しくは
http://www.globalknowledge.co.jp/reference/course_details.aspx?code=MSC0517V

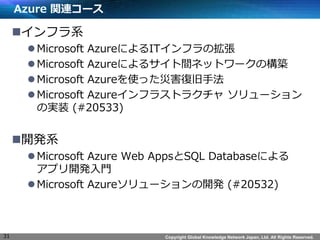

Azure 関連コース
インフラ系
Microsoft AzureによるITインフラの拡張
Microsoft Azureによるサイト間ネットワークの構築
Microsoft Azureを使った災害復旧手法
Microsoft Azureインフラストラクチャソリューション
の実装 (#20533)
開発系
Microsoft Azure Web AppsとSQL Databaseによる
アプリ開発入門
Microsoft Azureソリューションの開発 (#20532)
31
