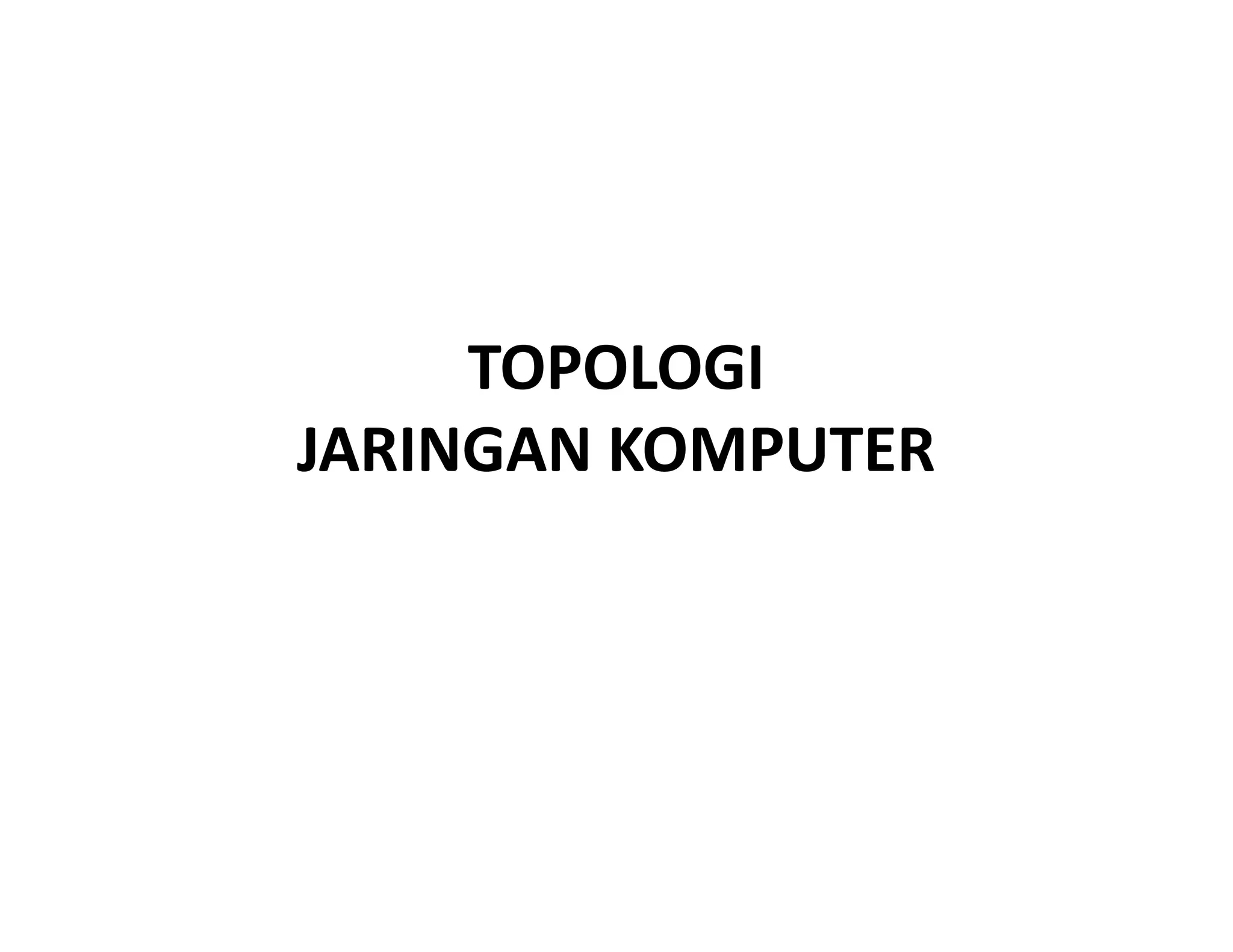

1. TOPOLOGI
JARINGAN KOMPUTERJARINGAN KOMPUTER

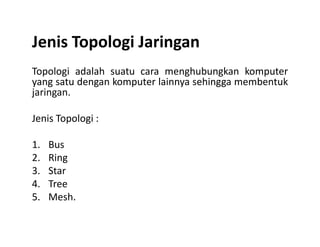

2. Jenis Topologi Jaringan
Topologi adalah suatu cara menghubungkan komputer
yang satu dengan komputer lainnya sehingga membentuk
jaringan.
Jenis Topologi :Jenis Topologi :
1. Bus
2. Ring
3. Star
4. Tree
5. Mesh.

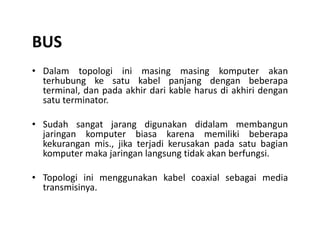

3. BUS
• Dalam topologi ini masing masing komputer akan
terhubung ke satu kabel panjang dengan beberapa
terminal, dan pada akhir dari kable harus di akhiri dengan
satu terminator.
• Sudah sangat jarang digunakan didalam membangun• Sudah sangat jarang digunakan didalam membangun
jaringan komputer biasa karena memiliki beberapa
kekurangan mis., jika terjadi kerusakan pada satu bagian
komputer maka jaringan langsung tidak akan berfungsi.
• Topologi ini menggunakan kabel coaxial sebagai media
transmisinya.

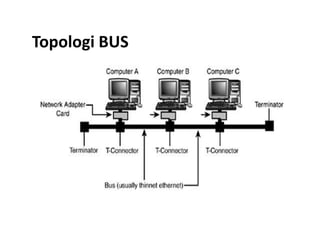

4. Topologi BUS

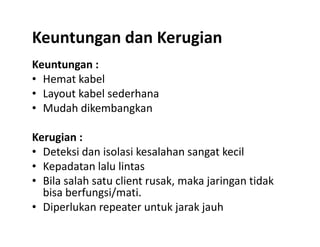

5. Keuntungan dan Kerugian
Keuntungan :
• Hemat kabel
• Layout kabel sederhana
• Mudah dikembangkan
Kerugian :
• Deteksi dan isolasi kesalahan sangat kecil
• Kepadatan lalu lintas
• Bila salah satu client rusak, maka jaringan tidak
bisa berfungsi/mati.
• Diperlukan repeater untuk jarak jauh

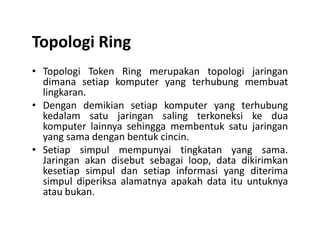

6. Topologi Ring
• Topologi Token Ring merupakan topologi jaringan
dimana setiap komputer yang terhubung membuat
lingkaran.
• Dengan demikian setiap komputer yang terhubung
kedalam satu jaringan saling terkoneksi ke dua
komputer lainnya sehingga membentuk satu jaringankomputer lainnya sehingga membentuk satu jaringan
yang sama dengan bentuk cincin.
• Setiap simpul mempunyai tingkatan yang sama.
Jaringan akan disebut sebagai loop, data dikirimkan
kesetiap simpul dan setiap informasi yang diterima
simpul diperiksa alamatnya apakah data itu untuknya
atau bukan.

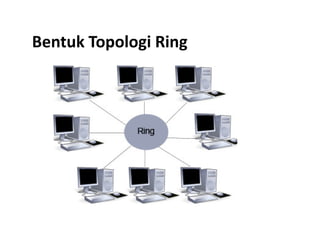

7. Bentuk Topologi Ring

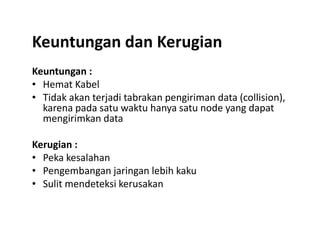

8. Keuntungan dan Kerugian
Keuntungan :
• Hemat Kabel
• Tidak akan terjadi tabrakan pengiriman data (collision),
karena pada satu waktu hanya satu node yang dapat
mengirimkan datamengirimkan data
Kerugian :
• Peka kesalahan
• Pengembangan jaringan lebih kaku
• Sulit mendeteksi kerusakan

9. Topologi Star
• Topologi Star merupakan topologi yang mempunyai kontrol
terpusat. Semua link harus melewati pusat yang
menyalurkan data tersebut kesemua simpul atau client
yang dipilihnya.
• Simpul pusat dinamakan stasium primer atau server dan
lainnya dinamakan stasiun sekunder atau client server.lainnya dinamakan stasiun sekunder atau client server.
• Setelah hubungan jaringan dimulai oleh server maka setiap
client server sewaktu-waktu dapat menggunakan hubungan
jaringan tersebut tanpa menunggu perintah dari server.
Pada topologi ini sudah menggunakan bantuan alat lain
untuk mengkoneksikan jaringan komputer. Contoh alat
yang di pakai disini adalah hub, switch, dll.

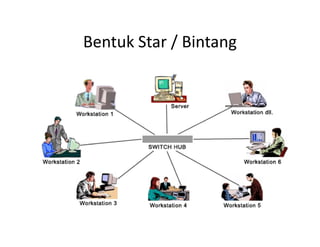

10. Bentuk Star / Bintang

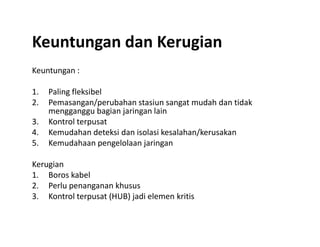

11. Keuntungan dan Kerugian
Keuntungan :
1. Paling fleksibel
2. Pemasangan/perubahan stasiun sangat mudah dan tidak
mengganggu bagian jaringan lain
3. Kontrol terpusat3. Kontrol terpusat
4. Kemudahan deteksi dan isolasi kesalahan/kerusakan
5. Kemudahaan pengelolaan jaringan
Kerugian
1. Boros kabel
2. Perlu penanganan khusus
3. Kontrol terpusat (HUB) jadi elemen kritis

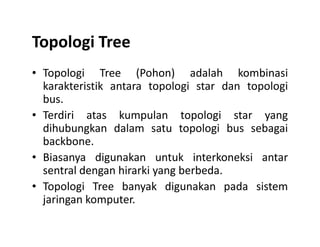

12. Topologi Tree
• Topologi Tree (Pohon) adalah kombinasi
karakteristik antara topologi star dan topologi
bus.
• Terdiri atas kumpulan topologi star yang
dihubungkan dalam satu topologi bus sebagaidihubungkan dalam satu topologi bus sebagai
backbone.
• Biasanya digunakan untuk interkoneksi antar
sentral dengan hirarki yang berbeda.
• Topologi Tree banyak digunakan pada sistem
jaringan komputer.

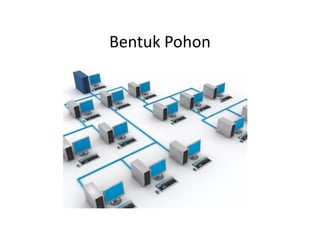

13. Bentuk Pohon

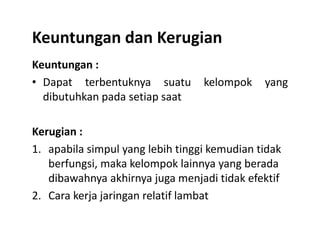

14. Keuntungan dan Kerugian
Keuntungan :
• Dapat terbentuknya suatu kelompok yang
dibutuhkan pada setiap saat
Kerugian :
1. apabila simpul yang lebih tinggi kemudian tidak
berfungsi, maka kelompok lainnya yang berada
dibawahnya akhirnya juga menjadi tidak efektif
2. Cara kerja jaringan relatif lambat

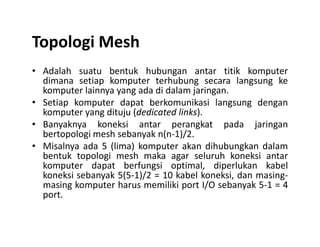

15. Topologi Mesh
• Adalah suatu bentuk hubungan antar titik komputer
dimana setiap komputer terhubung secara langsung ke
komputer lainnya yang ada di dalam jaringan.
• Setiap komputer dapat berkomunikasi langsung dengan
komputer yang dituju (dedicated links).
• Banyaknya koneksi antar perangkat pada jaringan• Banyaknya koneksi antar perangkat pada jaringan
bertopologi mesh sebanyak n(n-1)/2.
• Misalnya ada 5 (lima) komputer akan dihubungkan dalam
bentuk topologi mesh maka agar seluruh koneksi antar
komputer dapat berfungsi optimal, diperlukan kabel
koneksi sebanyak 5(5-1)/2 = 10 kabel koneksi, dan masing-
masing komputer harus memiliki port I/O sebanyak 5-1 = 4
port.

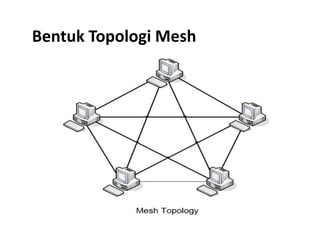

16. Bentuk Topologi Mesh

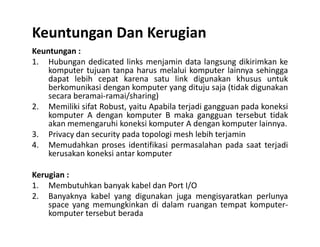

17. Keuntungan Dan Kerugian
Keuntungan :
1. Hubungan dedicated links menjamin data langsung dikirimkan ke
komputer tujuan tanpa harus melalui komputer lainnya sehingga
dapat lebih cepat karena satu link digunakan khusus untuk
berkomunikasi dengan komputer yang dituju saja (tidak digunakan
secara beramai-ramai/sharing)
2. Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi
komputer A dengan komputer B maka gangguan tersebut tidak
akan memengaruhi koneksi komputer A dengan komputer lainnya.akan memengaruhi koneksi komputer A dengan komputer lainnya.
3. Privacy dan security pada topologi mesh lebih terjamin
4. Memudahkan proses identifikasi permasalahan pada saat terjadi
kerusakan koneksi antar komputer
Kerugian :
1. Membutuhkan banyak kabel dan Port I/O
2. Banyaknya kabel yang digunakan juga mengisyaratkan perlunya
space yang memungkinkan di dalam ruangan tempat komputer-
komputer tersebut berada

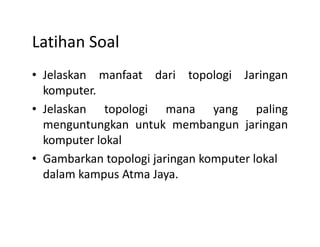

18. Latihan Soal
• Jelaskan manfaat dari topologi Jaringan
komputer.
• Jelaskan topologi mana yang paling
menguntungkan untuk membangun jaringanmenguntungkan untuk membangun jaringan
komputer lokal
• Gambarkan topologi jaringan komputer lokal
dalam kampus Atma Jaya.
