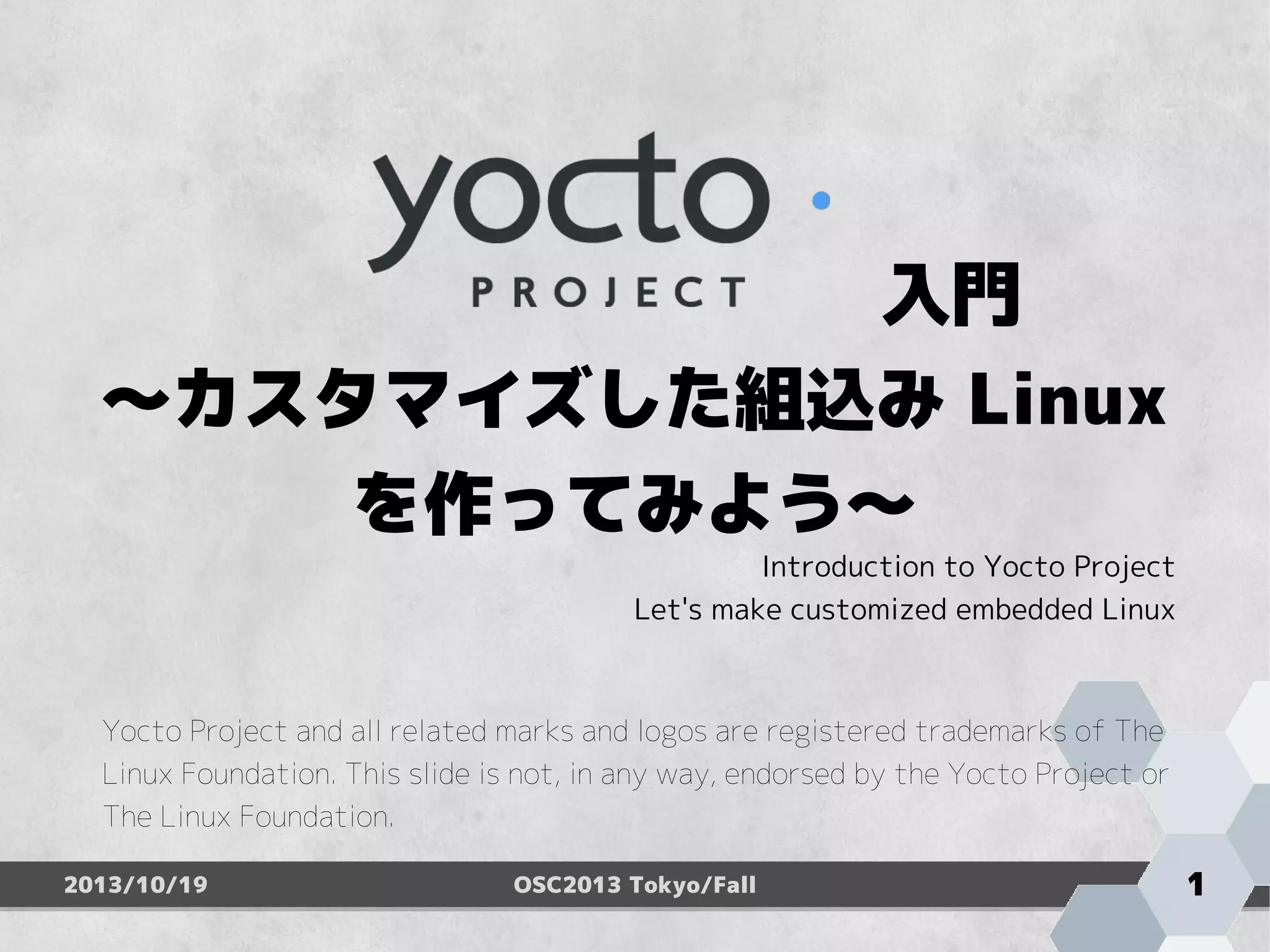

Yocto Project 入門　〜カスタマイズした組込み Linux を作ってみよう〜 October 19th, 2013 @ Open Source Conference 2013 Tokyo/Fall

1. 入門
～カスタマイズした組込み Linux
を作ってみよう～
Introduction to Yocto Project
Let's make customized embedded Linux
Yocto Project and all related marks and logos are registered trademarks of The
Linux Foundation. This slide is not, in any way, endorsed by the Yocto Project or
The Linux Foundation.
2013/10/19
OSC2013 Tokyo/Fall
1

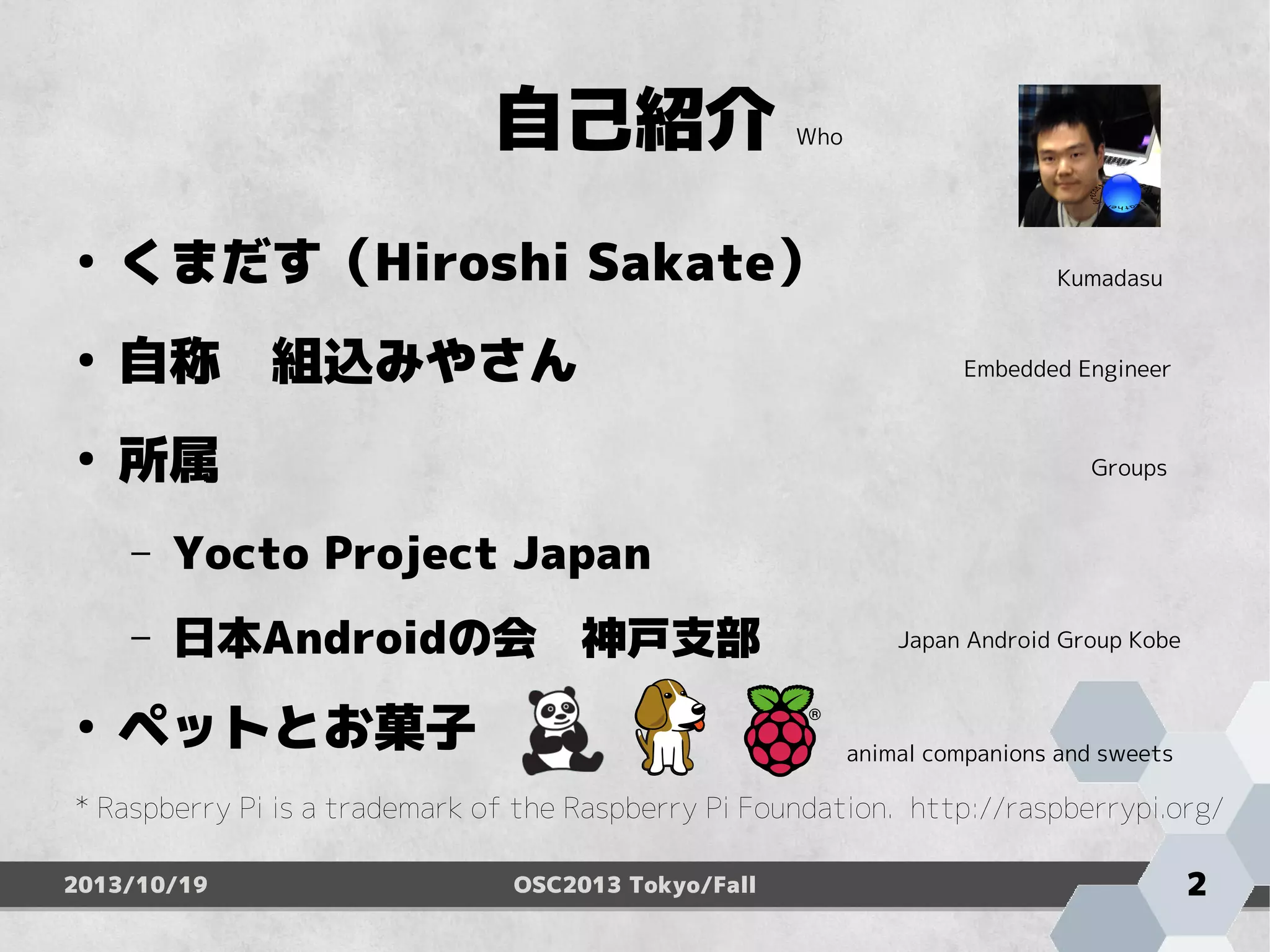

2. 自己紹介
Who
●
くまだす（Hiroshi Sakate）
●
自称 組込みやさん
●
所属
Embedded Engineer
Groups
–
Yocto Project Japan
–
●
Kumadasu
日本Androidの会 神戸支部
ペットとお菓子
Japan Android Group Kobe
animal companions and sweets
* Raspberry Pi is a trademark of the Raspberry Pi Foundation. http://raspberrypi.org/
2013/10/19
OSC2013 Tokyo/Fall
2

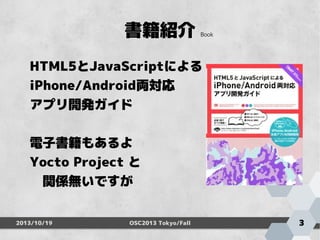

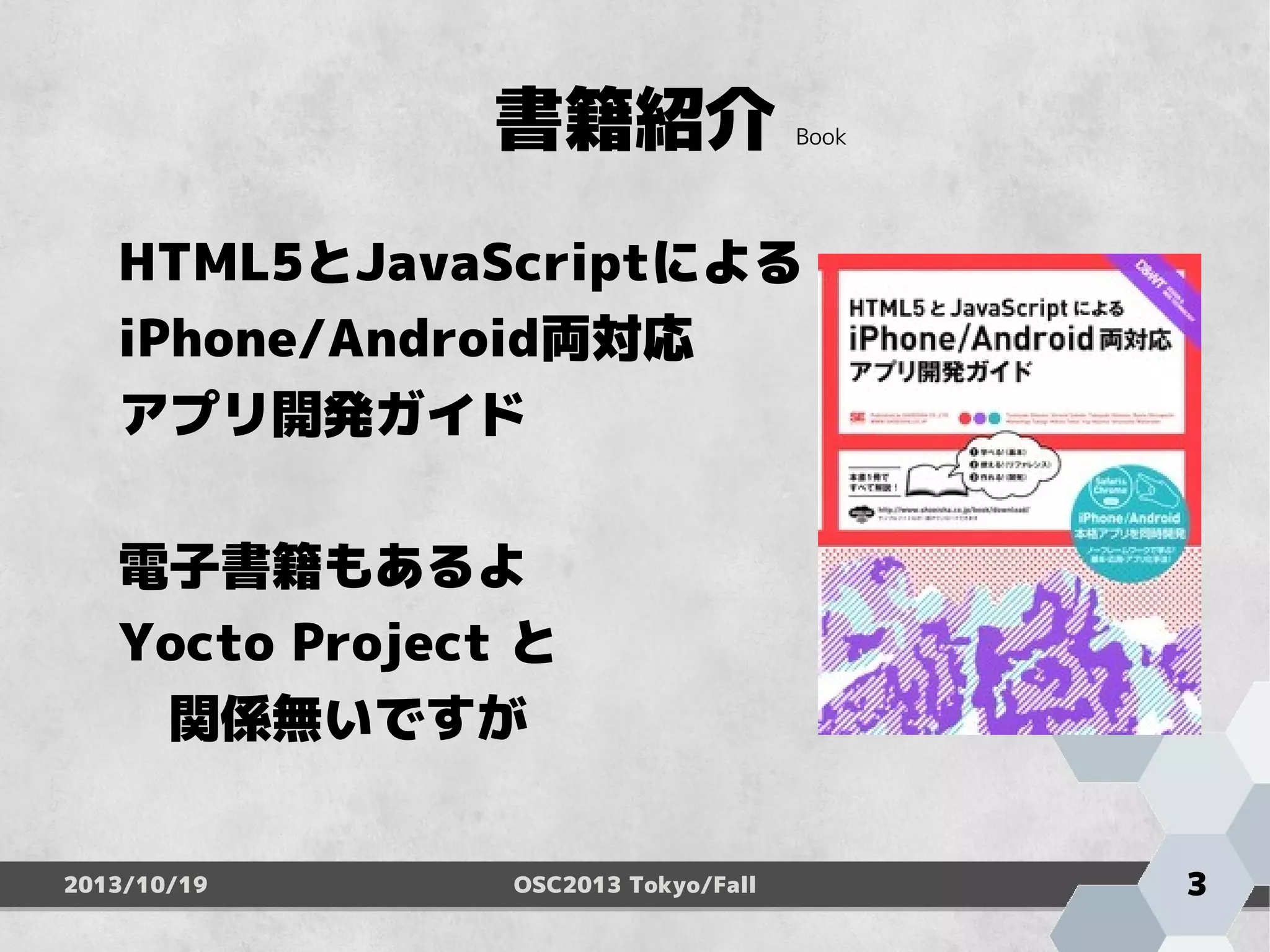

3. 書籍紹介
Book
HTML5とJavaScriptによる
iPhone/Android両対応
アプリ開発ガイド
電子書籍もあるよ
Yocto Project と
関係無いですが
2013/10/19
OSC2013 Tokyo/Fall
3

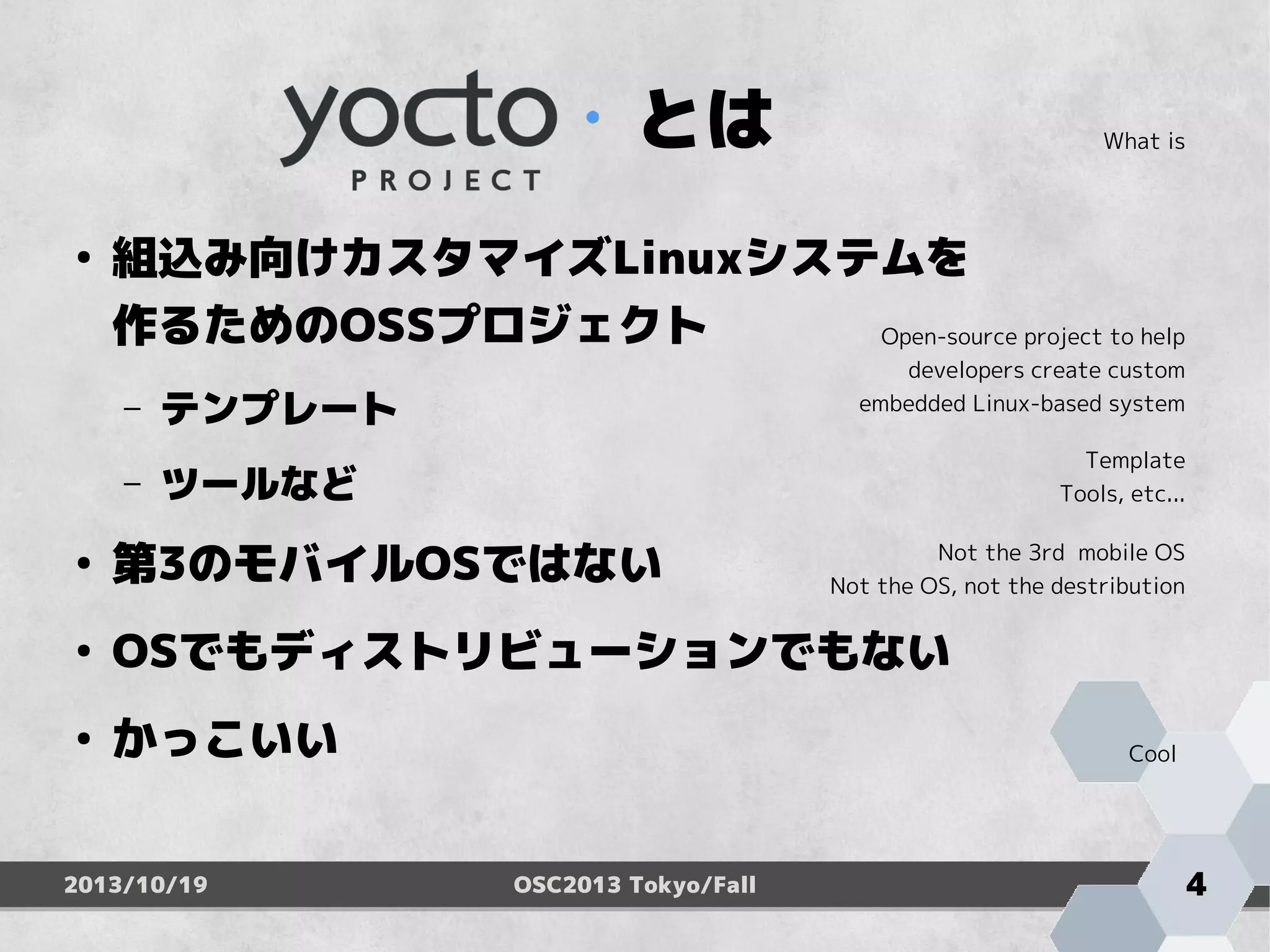

4. とは
●
What is
組込み向けカスタマイズLinuxシステムを
作るためのOSSプロジェクト
Open-source project to help
–
–
developers create custom
embedded Linux-based system
テンプレート
Template
Tools, etc...
ツールなど
●
第3のモバイルOSではない
●
OSでもディストリビューションでもない
●
かっこいい
2013/10/19
Not the 3rd mobile OS
Not the OS, not the destribution
Cool
OSC2013 Tokyo/Fall
4

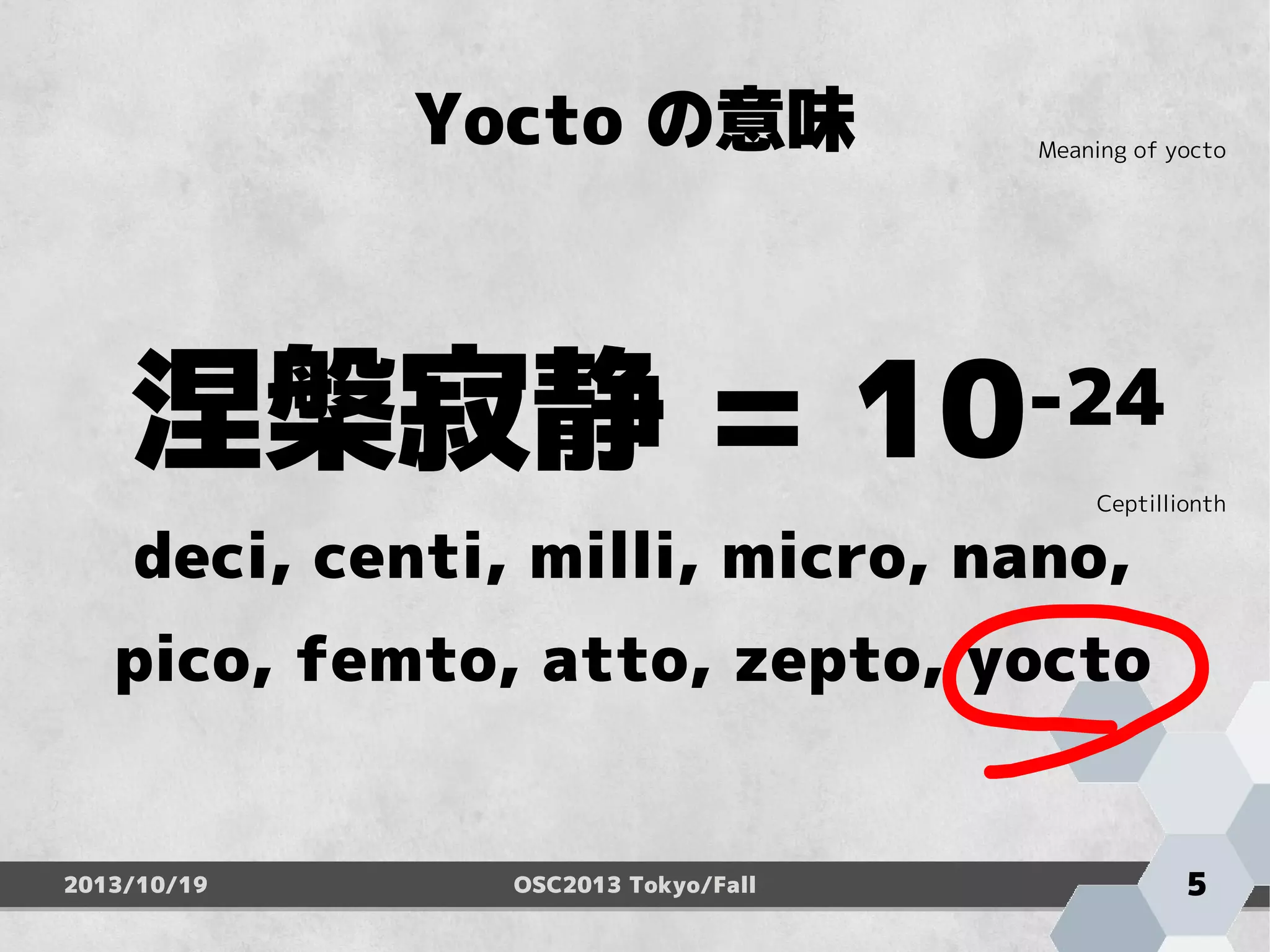

5. Yocto の意味
Meaning of yocto
涅槃寂静 = 10
-24
Ceptillionth
deci, centi, milli, micro, nano,
pico, femto, atto, zepto, yocto
2013/10/19
OSC2013 Tokyo/Fall
5

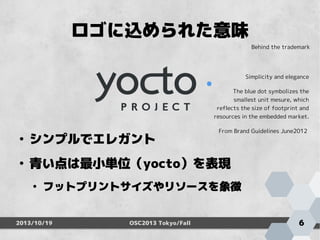

6. ロゴに込められた意味
Behind the trademark
Simplicity and elegance
The blue dot symbolizes the
smallest unit mesure, which
reflects the size of footprint and
resources in the embedded market.
From Brand Guidelines June2012
●
シンプルでエレガント
●
青い点は最小単位（yocto）を表現
●
フットプリントサイズやリソースを象徴
2013/10/19
OSC2013 Tokyo/Fall
6

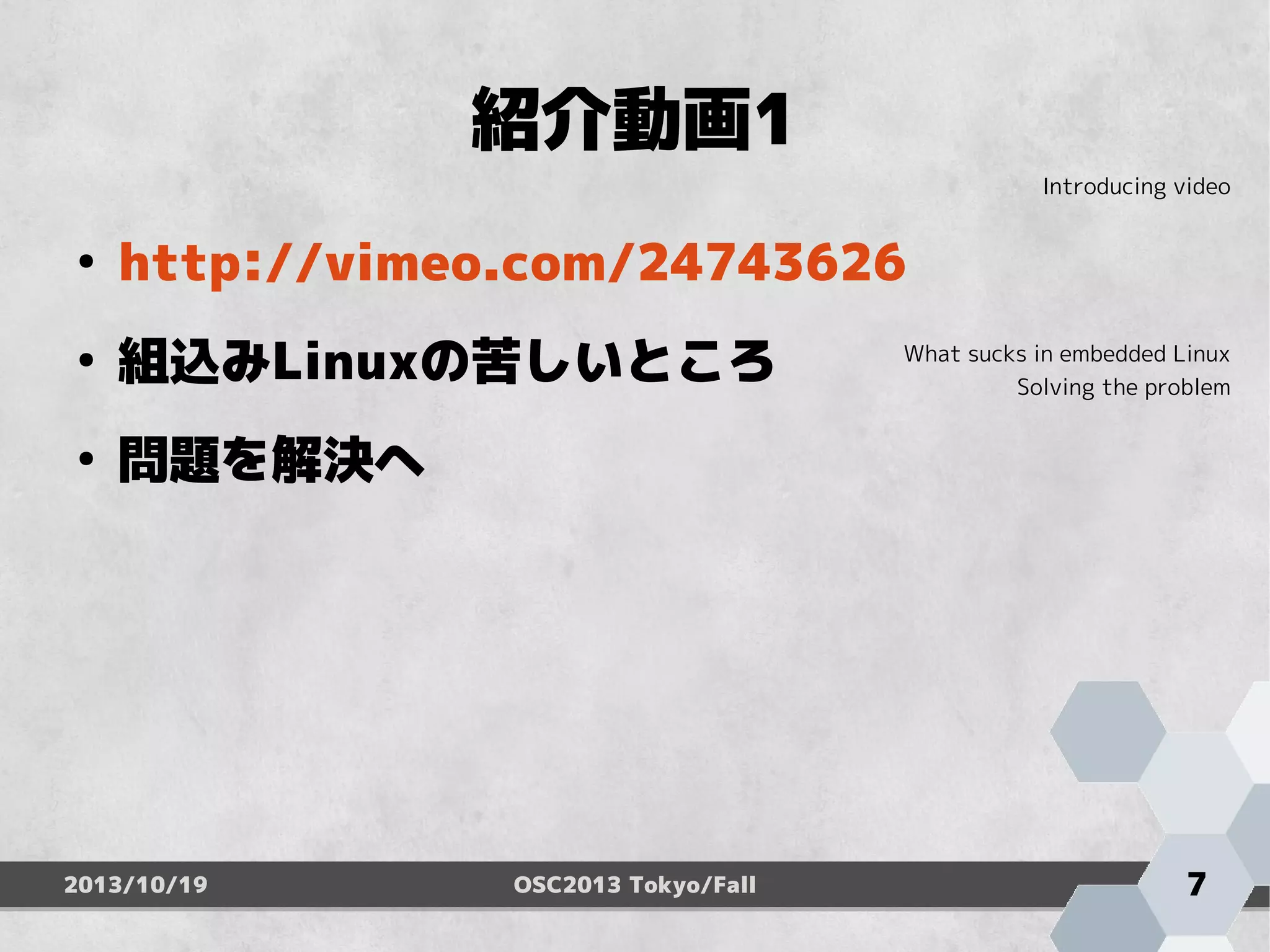

7. 紹介動画1
Introducing video
●
http://vimeo.com/24743626
●
組込みLinuxの苦しいところ
●
問題を解決へ
2013/10/19
OSC2013 Tokyo/Fall
What sucks in embedded Linux
Solving the problem
7

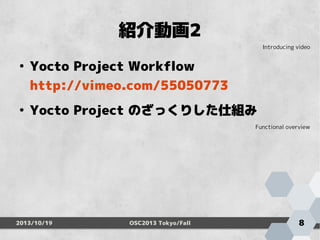

8. 紹介動画2
Introducing video
●
●
Yocto Project Workflow
http://vimeo.com/55050773
Yocto Project のざっくりした仕組み
Functional overview
2013/10/19
OSC2013 Tokyo/Fall
8

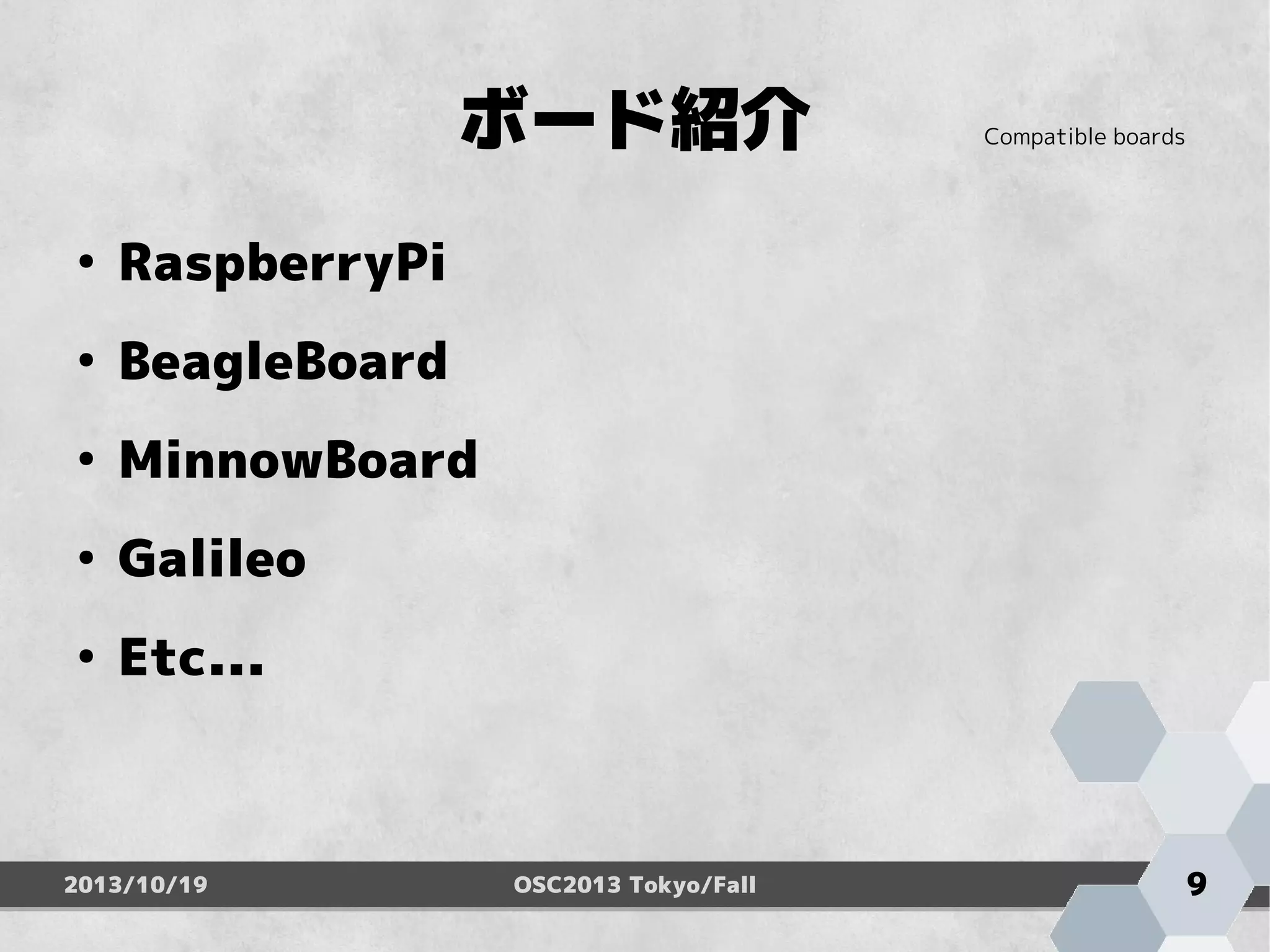

9. ボード紹介
●
RaspberryPi
●
BeagleBoard
●
MinnowBoard
●
Galileo
●
Compatible boards
Etc...
2013/10/19
OSC2013 Tokyo/Fall
9

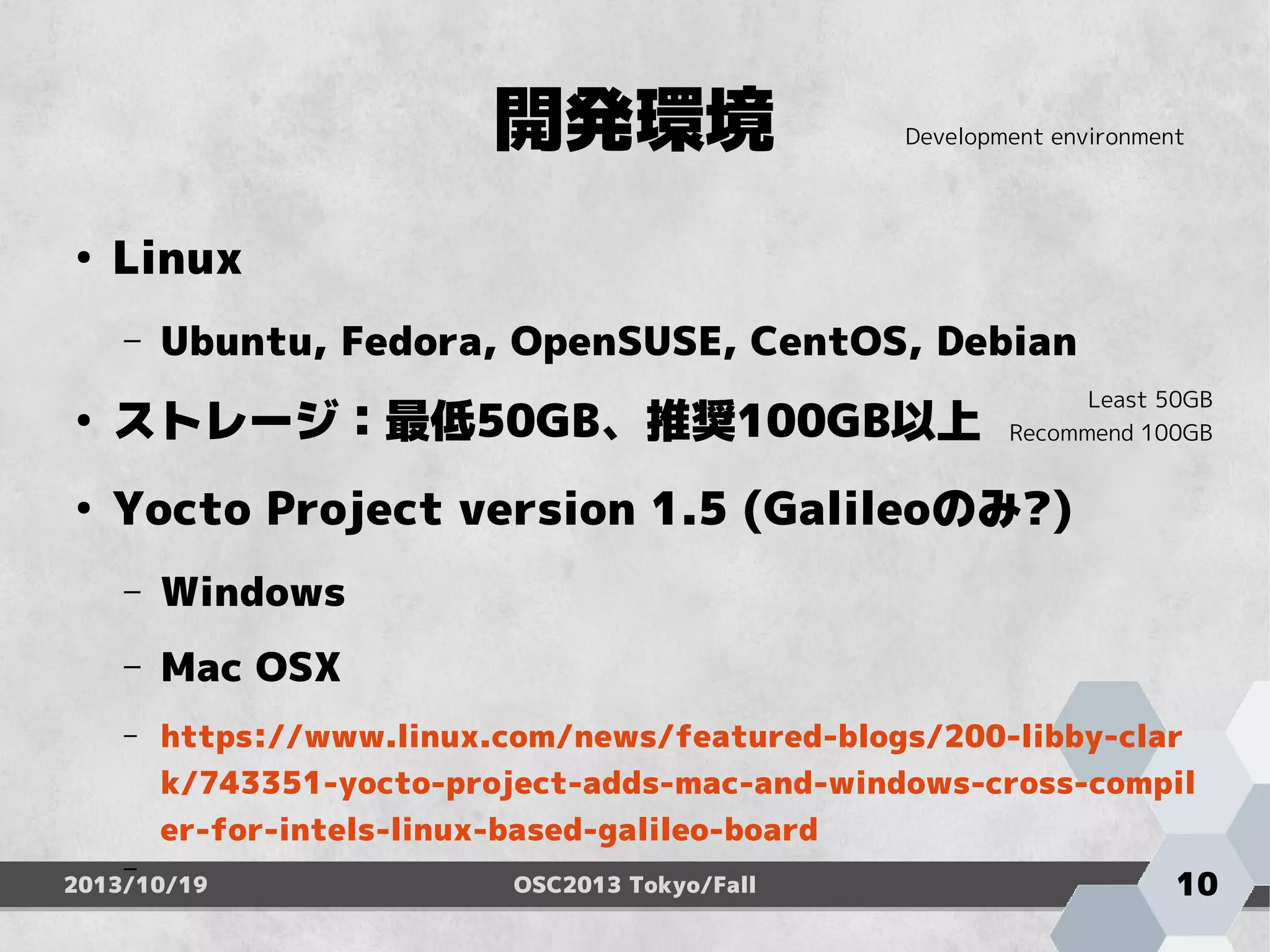

10. 開発環境
●
Development environment
Linux
–
Ubuntu, Fedora, OpenSUSE, CentOS, Debian
Least 50GB
Recommend 100GB
●
ストレージ：最低50GB、推奨100GB以上
●
Yocto Project version 1.5 (Galileoのみ?)
–
Windows
–
Mac OSX
–
https://www.linux.com/news/featured-blogs/200-libby-clar
k/743351-yocto-project-adds-mac-and-windows-cross-compil
er-for-intels-linux-based-galileo-board
–
2013/10/19
OSC2013 Tokyo/Fall
10

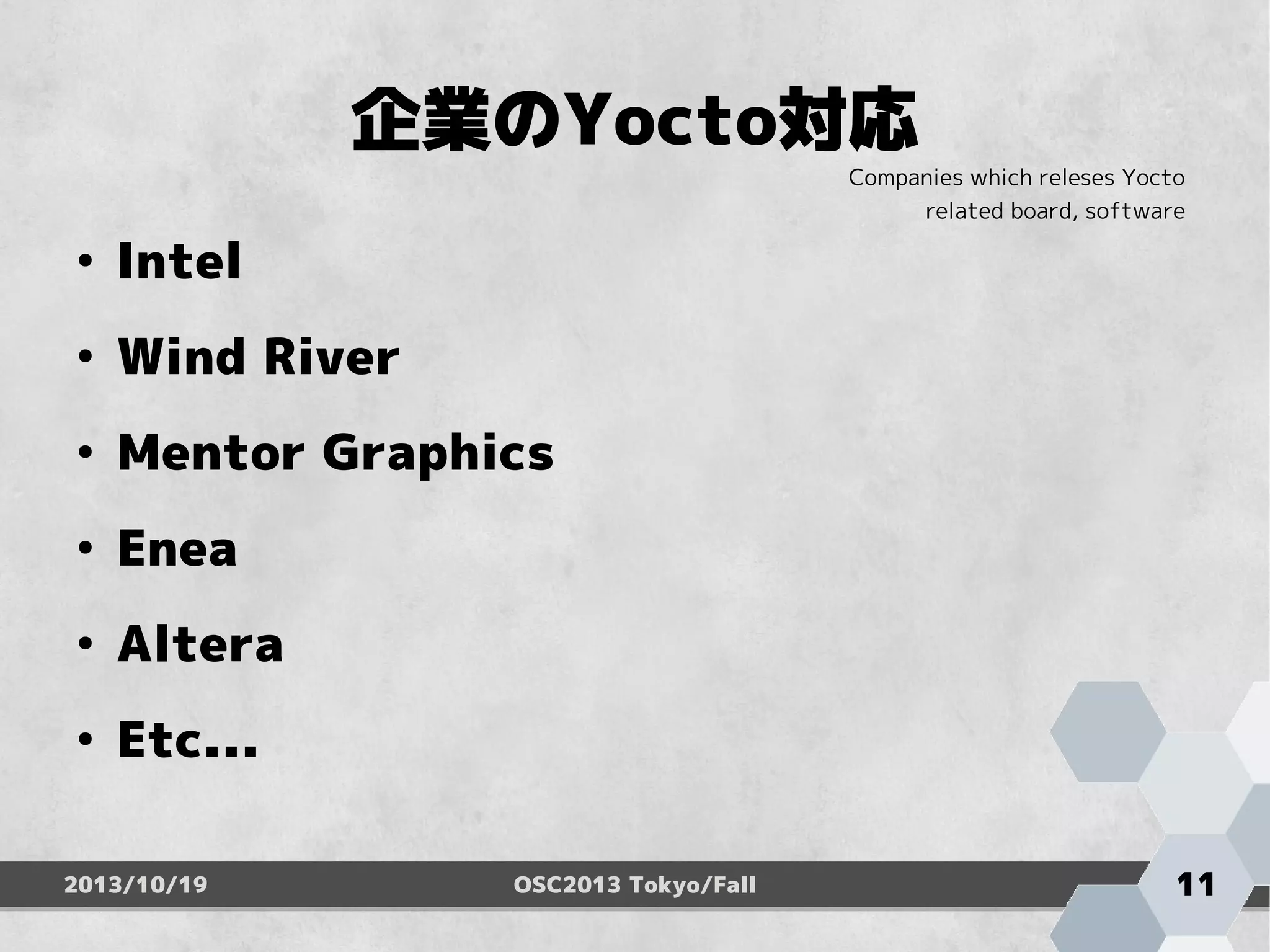

11. 企業のYocto対応
Companies which releses Yocto
related board, software
●
Intel
●
Wind River
●
Mentor Graphics
●
Enea
●
Altera
●
Etc...
2013/10/19
OSC2013 Tokyo/Fall
11

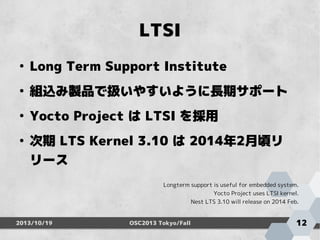

12. LTSI
●
Long Term Support Institute
●
組込み製品で扱いやすいように長期サポート
●
Yocto Project は LTSI を採用
●
次期 LTS Kernel 3.10 は 2014年2月頃リ
リース
Longterm support is useful for embedded system.
Yocto Project uses LTSI kernel.
Nest LTS 3.10 will release on 2014 Feb.
2013/10/19
OSC2013 Tokyo/Fall
12

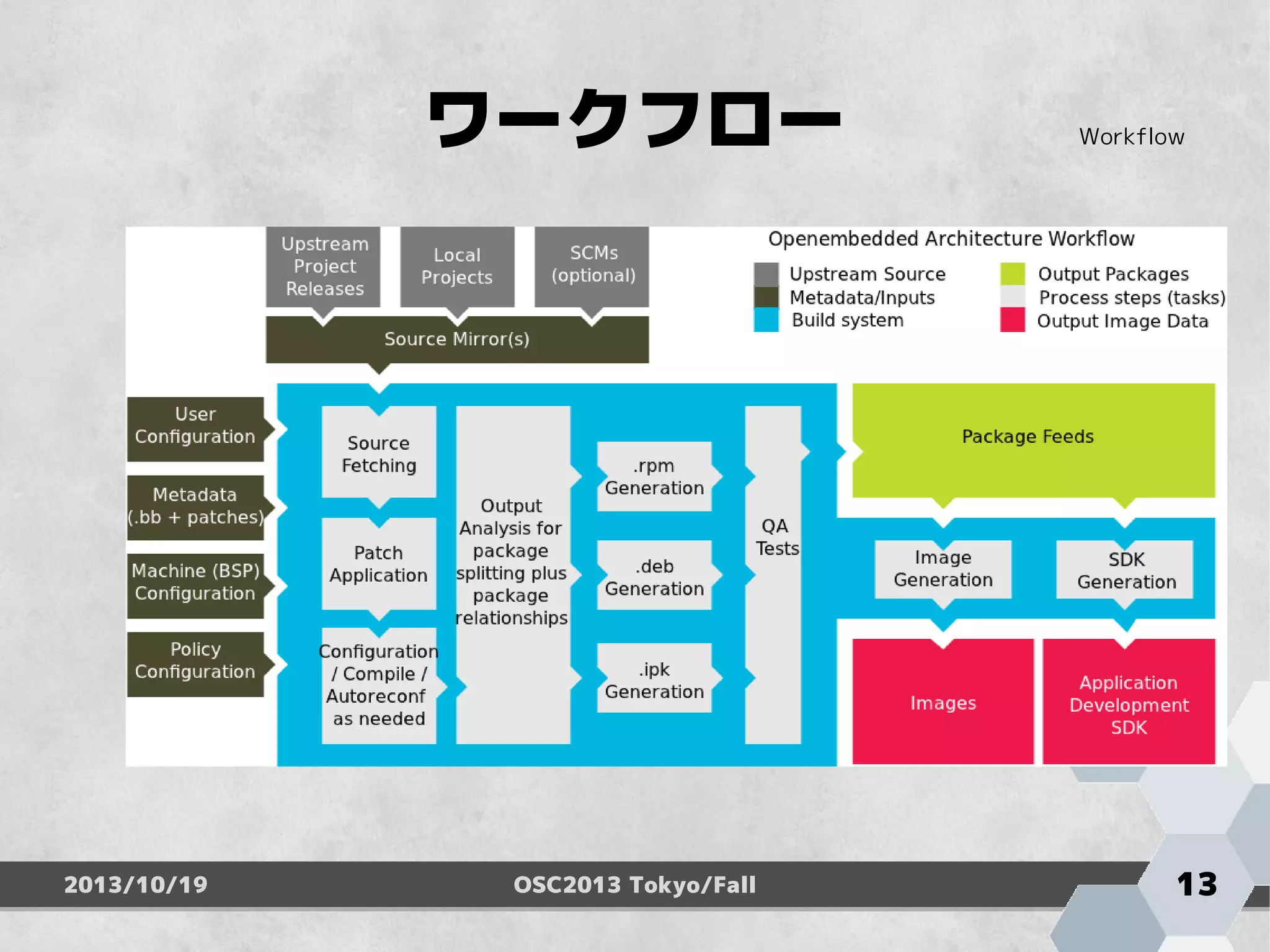

13. ワークフロー
Workflow
a
2013/10/19
OSC2013 Tokyo/Fall
13

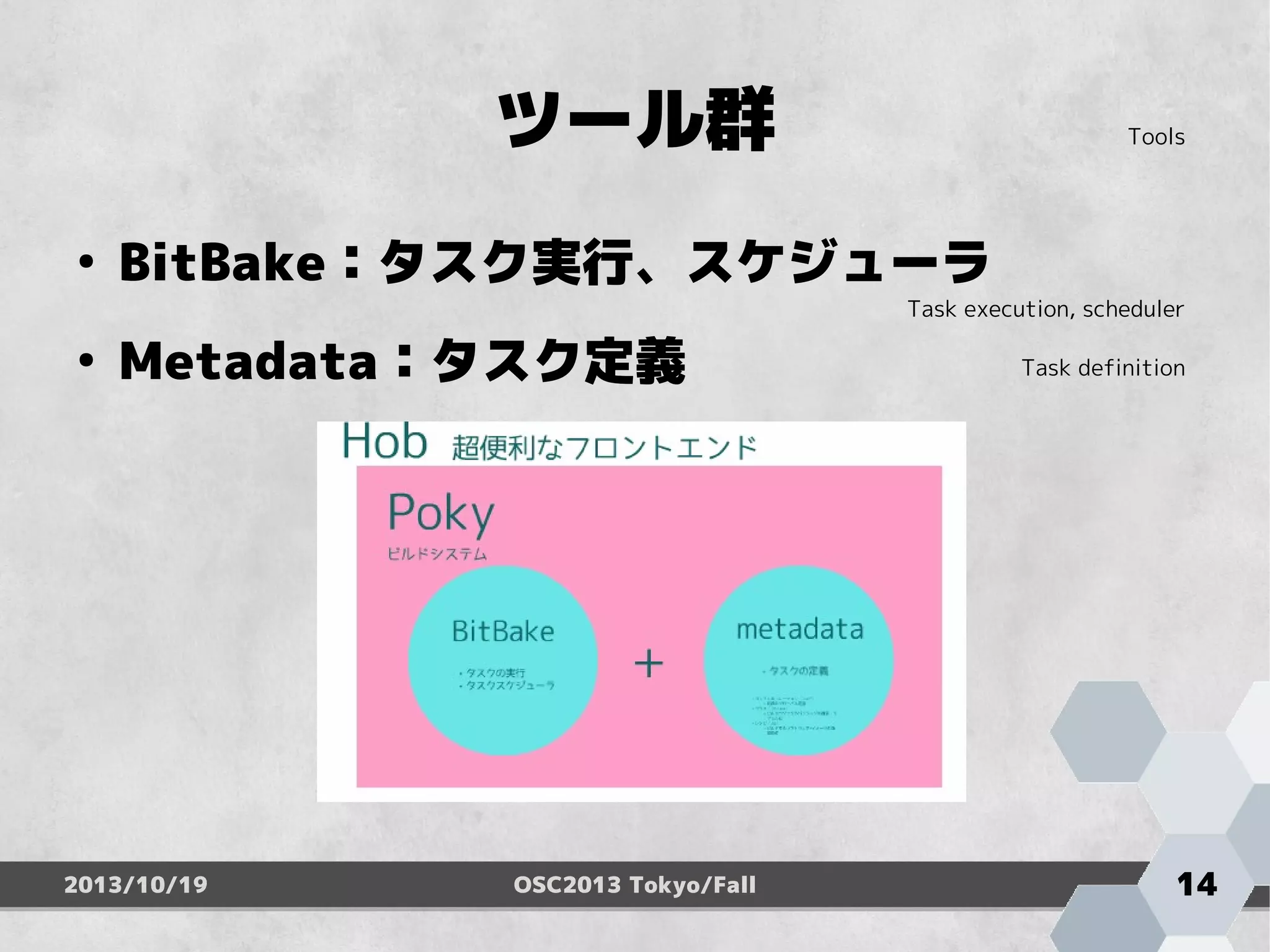

14. ツール群
●
Tools
BitBake：タスク実行、スケジューラ
Task execution, scheduler
●
Metadata：タスク定義
2013/10/19
OSC2013 Tokyo/Fall
Task definition
14

15. 使い方紹介
●
ビルド環境：Ubuntu
●
example
Build env: Ubuntu
Target: Raspberry Pi
ターゲット：Raspberry Pi
●
今回の手順はこちらのもの This example is equal to below URL.
http://www.cnx-software.com/2013/0
7/05/12mb-minimal-image-for-raspbe
rry-pi-using-the-yocto-project/
2013/10/19
OSC2013 Tokyo/Fall
15

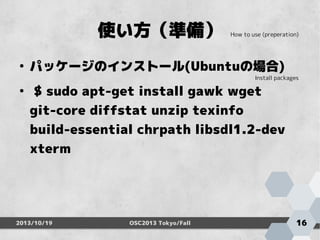

16. 使い方（準備）
●
How to use (preperation)
パッケージのインストール(Ubuntuの場合)
Install packages
●
$ sudo apt-get install gawk wget
git-core diffstat unzip texinfo
build-essential chrpath libsdl1.2-dev
xterm
2013/10/19
OSC2013 Tokyo/Fall
16

17. 使い方（ダウンロード）
●
How to use
(Download)
YoctoProject のダウンロード
Download Yocto Project
–
–
cd yocto
–
●
mkdir yocto
git clone -b dylan git://git.yoctoproject.org/poky.git
RaspberryPi 用メタレイヤーのダウンロード
Download
RaspberryPi meta layer
–
cd poky
–
git clone -b dylan
git://git.yoctoproject.org/meta-raspberrypi
2013/10/19
OSC2013 Tokyo/Fall
17

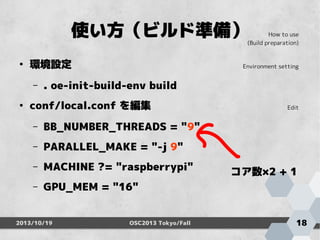

18. 使い方（ビルド準備）
How to use
(Build preparation)
●
環境設定
–
●
Environment setting
. oe-init-build-env build
conf/local.conf を編集
–
BB_NUMBER_THREADS = "9"
–
PARALLEL_MAKE = "-j 9"
–
MACHINE ?= "raspberrypi"
–
Edit
GPU_MEM = "16"
2013/10/19
OSC2013 Tokyo/Fall
コア数×2 + 1
18

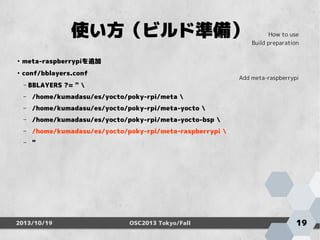

19. 使い方（ビルド準備）
●
meta-raspberrypiを追加
●
conf/bblayers.conf
How to use
Build preparation
–
Add meta-raspberrypi
BBLAYERS ?= "
–
/home/kumadasu/es/yocto/poky-rpi/meta
–
/home/kumadasu/es/yocto/poky-rpi/meta-yocto
–
/home/kumadasu/es/yocto/poky-rpi/meta-yocto-bsp
–
/home/kumadasu/es/yocto/poky-rpi/meta-raspberrypi
–
"
2013/10/19
OSC2013 Tokyo/Fall
19

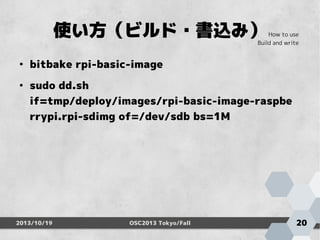

20. 使い方（ビルド・書込み）
How to use
Build and write
●
●
bitbake rpi-basic-image
sudo dd.sh
if=tmp/deploy/images/rpi-basic-image-raspbe
rrypi.rpi-sdimg of=/dev/sdb bs=1M
2013/10/19
OSC2013 Tokyo/Fall
20

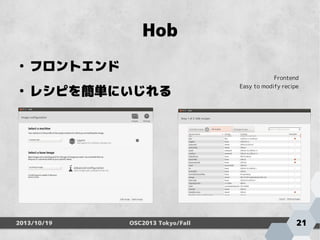

21. Hob
●
●
フロントエンド
レシピを簡単にいじれる
2013/10/19
OSC2013 Tokyo/Fall
Frontend
Easy to modify recipe
21

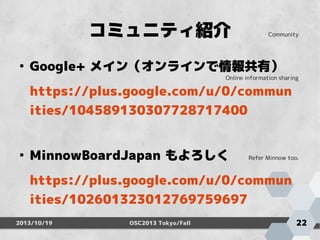

22. コミュニティ紹介
●
Community
Google+ メイン（オンラインで情報共有）
Online information sharing
https://plus.google.com/u/0/commun
ities/104589130307728717400
●
MinnowBoardJapan もよろしく
Refer Minnow too.
https://plus.google.com/u/0/commun
ities/102601323012769759697
2013/10/19
OSC2013 Tokyo/Fall
22
