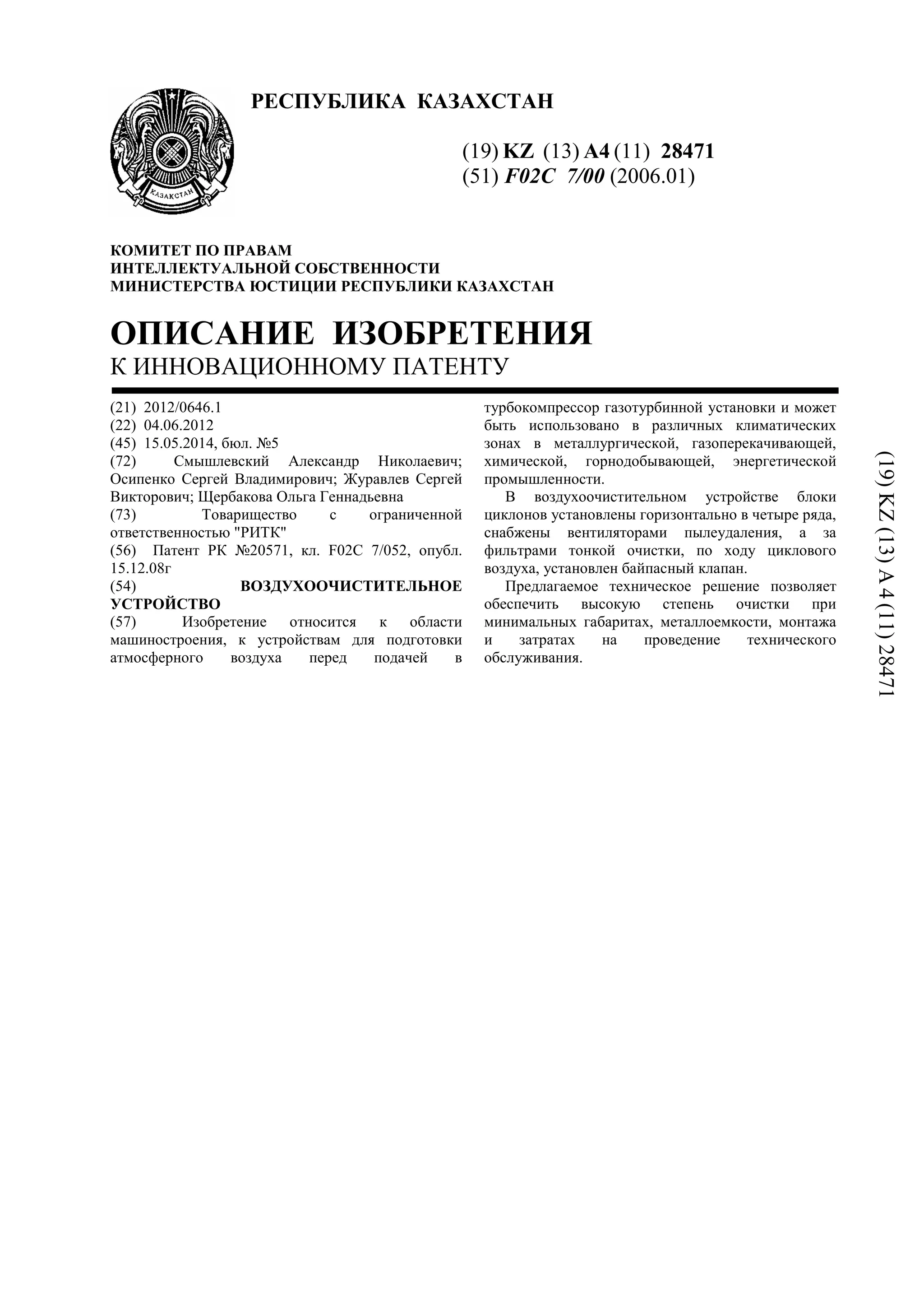

1. РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) A4 (11) 28471
(51) F02C 7/00 (2006.01)
КОМИТЕТ ПО ПРАВАМ
ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ
МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ИННОВАЦИОННОМУ ПАТЕНТУ
(21) 2012/0646.1
(22) 04.06.2012
(45) 15.05.2014, бюл. №5
(72) Смышлевский Александр Николаевич;
Осипенко Сергей Владимирович; Журавлев Сергей
Викторович; Щербакова Ольга Геннадьевна
(73) Товарищество с ограниченной
ответственностью "РИТК"
(56) Патент РК №20571, кл. F02C 7/052, опубл.
15.12.08г
(54) ВОЗДУХООЧИСТИТЕЛЬНОЕ
УСТРОЙСТВО
(57) Изобретение относится к области
машиностроения, к устройствам для подготовки
атмосферного воздуха перед подачей в
турбокомпрессор газотурбинной установки и может
быть использовано в различных климатических
зонах в металлургической, газоперекачивающей,
химической, горнодобывающей, энергетической
промышленности.
В воздухоочистительном устройстве блоки
циклонов установлены горизонтально в четыре ряда,
снабжены вентиляторами пылеудаления, а за
фильтрами тонкой очистки, по ходу циклового
воздуха, установлен байпасный клапан.
Предлагаемое техническое решение позволяет
обеспечить высокую степень очистки при
минимальных габаритах, металлоемкости, монтажа
и затратах на проведение технического
обслуживания.
(19)KZ(13)A4(11)28471

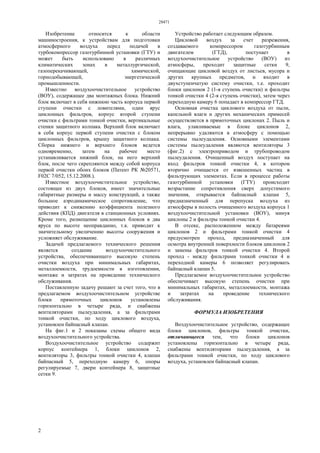

2. 28471
2
Изобретение относится к области
машиностроения, к устройствам для подготовки
атмосферного воздуха перед подачей в
турбокомпрессор газотурбинной установки (ГТУ) и
может быть использовано в различных
климатических зонах в металлургической,
газоперекачивающей, химической,
горнодобывающей, энергетической
промышленности.
Известно воздухоочистительное устройство
(ВОУ), содержащее два монтажных блока. Нижний
блок включает в себя нижнюю часть корпуса первой
ступени очистки с ловителями, один ярус
циклонных фильтров, корпус второй ступени
очистки с фильтрами тонкой очистки, вертикальные
стенки защитного колпака. Верхний блок включает
в себя корпус первой ступени очистки с блоком
циклонных фильтров, крышу защитного колпака.
Сборка нижнего и верхнего блоков ведется
одновременно, затем на рабочее место
устанавливается нижний блок, на него верхний
блок, после чего скрепляются между собой корпуса
первой очистки обоих блоков (Патент РК №20571,
F02С 7/052, 15.12.2008.).
Известное воздухоочистительное устройство,
состоящее из двух блоков, имеет значительные
габаритные размеры и массу конструкций, а также
большое аэродинамическое сопротивление, что
приводит к снижению коэффициента полезного
действия (КПД) двигателя в станционных условиях.
Кроме того, размещение циклонных блоков в два
яруса по высоте неоправданно, т.к. приводит к
значительному увеличению высоты сооружения и
усложняет обслуживание.
Задачей предлагаемого технического решения
является создание воздухоочистительного
устройства, обеспечивающего высокую степень
очистки воздуха при минимальных габаритах,
металлоемкости, трудоемкости в изготовлении,
монтаже и затратах на проведение технического
обслуживания.
Поставленную задачу решают за счет того, что в
предлагаемом воздухоочистительном устройстве
блоки прямоточных циклонов установлены
горизонтально в четыре ряда, и снабжены
вентиляторами пылеудаления, а за фильтрами
тонкой очистки, по ходу циклового воздуха,
установлен байпасный клапан.

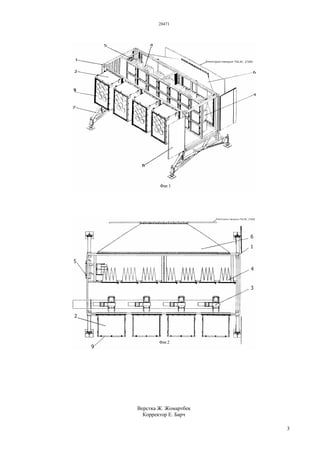

На фиг.1 и 2 показаны схемы общего вида
воздухоочистительного устройства.
Воздухоочистительное устройство содержит
корпус контейнера 1, блоки циклонов 2,
вентиляторы 3, фильтры тонкой очистки 4, клапан
байпасный 5, переходную камеру 6, опоры
регулируемые 7, двери контейнера 8, защитные
сетки 9.
Устройство работает следующим образом.
Цикловой воздух за счет разрежения,
создаваемого компрессором газотурбинным
двигателем (ГТД), поступает в
воздухоочистительное устройство (ВОУ) из
атмосферы, проходит защитные сетки 9,
очищающие цикловой воздух от листьев, мусора и
других крупных предметов, и входит в
двухступенчатую систему очистки, т.е. проходит
блоки циклонов 2 (1-я ступень очистки) и фильтры
тонкой очистки 4 (2-я ступень очистки), затем через
переходную камеру 6 попадает в компрессор ГТД.
Основная очистка циклового воздуха от пыли,
капельной влаги и других механических примесей
осуществляется в прямоточных циклонах 2. Пыль и
влага, улавливаемые в блоке циклонов 2,
непрерывно удаляются в атмосферу с помощью
системы пылеудаления. Основными элементами
системы пылеудаления являются вентиляторы 3
(фиг.2) с электроприводом и трубопроводом
пылеудаления. Очищенный воздух поступает на
вход фильтров тонкой очистки 4, в котором
вторично очищается от взвешенных частиц в
фильтрующих элементах. Если в процессе работы
газотурбинной установки (ГТУ) происходит
возрастание сопротивления сверх допустимого
значения, открывается байпасный клапан 5,
предназначенный для перепуска воздуха из
атмосферы в полость очищенного воздуха корпуса 1
воздухоочистительной установки (ВОУ), минуя
циклоны 2 и фильтры тонкой очистки 4.
В отсеке, расположенном между батареями
циклонов 2 и фильтрами тонкой очистки 4
предусмотрен проход, предназначенный для
осмотра внутренней поверхности блоков циклонов 2
и замены фильтров тонкой очистки 4. Второй
проход - между фильтрами тонкой очистки 4 и
переходной камеры 6 позволяет регулировать
байпасный клапан 5.
Предлагаемое воздухоочистительное устройство
обеспечивает высокую степень очистки при
минимальных габаритах, металлоемкости, монтажа
и затратах на проведение технического
обслуживания.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Воздухоочистительное устройство, содержащее
блоки циклонов, фильтры тонкой очистки,
отличающееся тем, что блоки циклонов
установлены горизонтально в четыре ряда,
снабжены вентиляторами пылеудаления, а за
фильтрами тонкой очистки, по ходу циклового
воздуха, установлен байпасный клапан.
