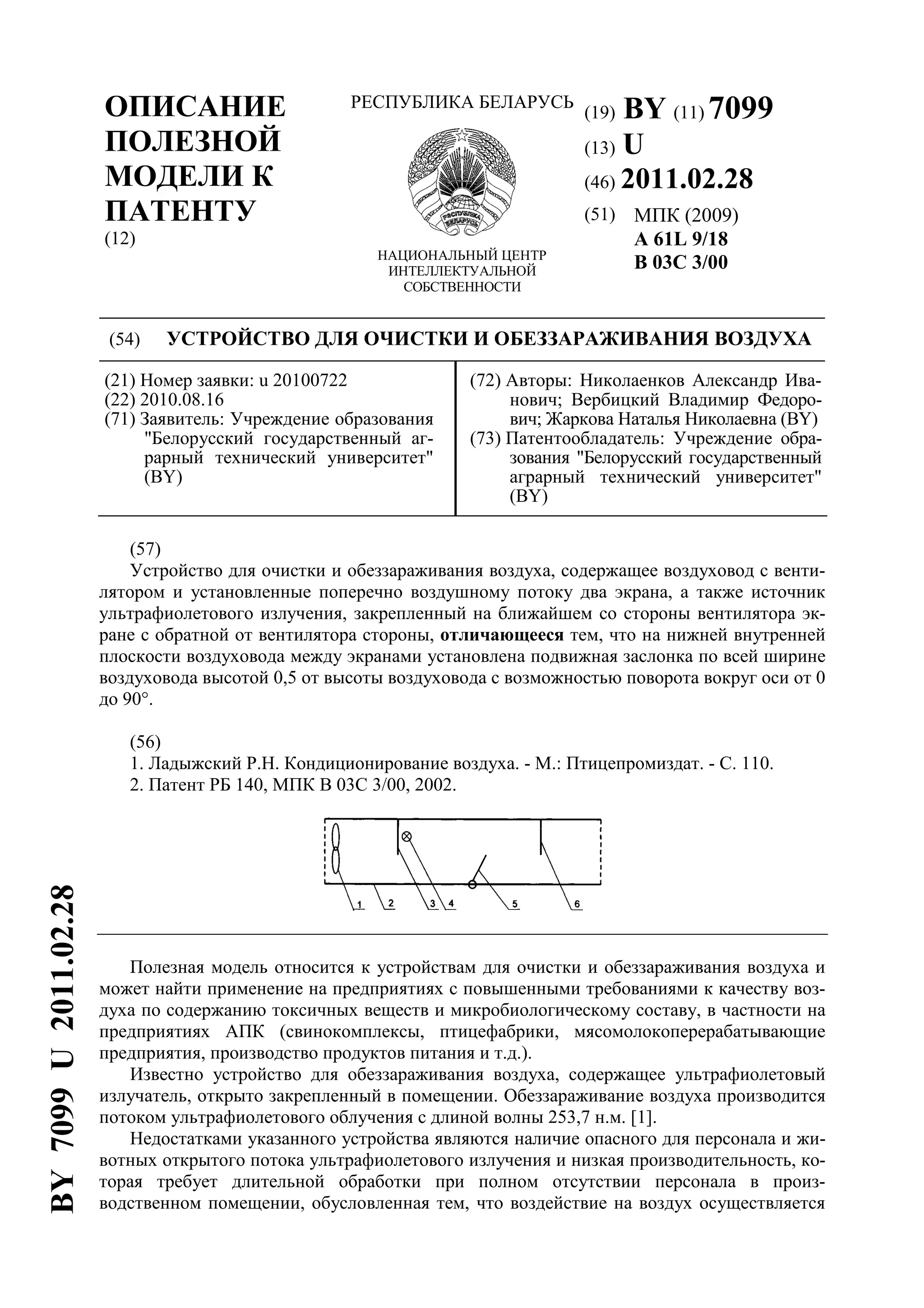

1. (19) BY (11) 7099
(13) U
(46) 2011.02.28
(51) МПК (2009)
A 61L 9/18
B 03C 3/00
ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ И ОБЕЗЗАРАЖИВАНИЯ ВОЗДУХА
(21) Номер заявки: u 20100722
(22) 2010.08.16
(71) Заявитель: Учреждение образования
"Белорусский государственный аг-
рарный технический университет"
(BY)
(72) Авторы: Николаенков Александр Ива-
нович; Вербицкий Владимир Федоро-
вич; Жаркова Наталья Николаевна (BY)
(73) Патентообладатель: Учреждение обра-
зования "Белорусский государственный
аграрный технический университет"
(BY)
(57)
Устройство для очистки и обеззараживания воздуха, содержащее воздуховод с венти-
лятором и установленные поперечно воздушному потоку два экрана, а также источник
ультрафиолетового излучения, закрепленный на ближайшем со стороны вентилятора эк-
ране с обратной от вентилятора стороны, отличающееся тем, что на нижней внутренней
плоскости воздуховода между экранами установлена подвижная заслонка по всей ширине
воздуховода высотой 0,5 от высоты воздуховода с возможностью поворота вокруг оси от 0
до 90°.
(56)
1. Ладыжский Р.Н. Кондиционирование воздуха. - М.: Птицепромиздат. - С. 110.
2. Патент РБ 140, МПК B 03C 3/00, 2002.
Полезная модель относится к устройствам для очистки и обеззараживания воздуха и
может найти применение на предприятиях с повышенными требованиями к качеству воз-
духа по содержанию токсичных веществ и микробиологическому составу, в частности на
предприятиях АПК (свинокомплексы, птицефабрики, мясомолокоперерабатывающие
предприятия, производство продуктов питания и т.д.).
Известно устройство для обеззараживания воздуха, содержащее ультрафиолетовый
излучатель, открыто закрепленный в помещении. Обеззараживание воздуха производится
потоком ультрафиолетового облучения с длиной волны 253,7 н.м. [1].
Недостатками указанного устройства являются наличие опасного для персонала и жи-
вотных открытого потока ультрафиолетового излучения и низкая производительность, ко-
торая требует длительной обработки при полном отсутствии персонала в произ-
водственном помещении, обусловленная тем, что воздействие на воздух осуществляется
BY7099U2011.02.28

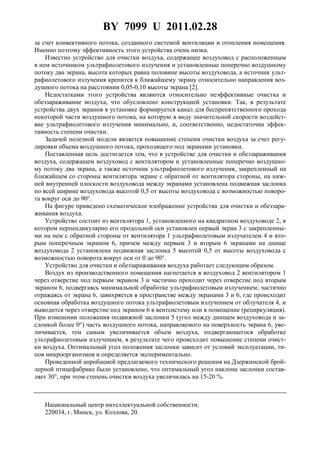

2. BY 7099 U 2011.02.28
2
за счет конвективного потока, созданного системой вентиляции и отопления помещения.
Именно поэтому эффективность этого устройства очень низка.
Известно устройство для очистки воздуха, содержащее воздуховод с расположенным
в нем источником ультрафиолетового излучения и установленные поперечно воздушному
потоку два экрана, высота которых равна половине высоты воздуховода, а источник ульт-
рафиолетового излучения крепится к ближайшему экрану относительно направления воз-
душного потока на расстоянии 0,05-0,10 высоты экрана [2].
Недостатками этого устройства являются относительно неэффективные очистка и
обеззараживание воздуха, что обусловлено конструкцией установки. Так, в результате
устройства двух экранов в установке формируется канал для беспрепятственного прохода
некоторой части воздушного потока, на которую в виду значительной скорости воздейст-
вие ультрафиолетового излучения минимально, и, соответственно, недостаточна эффек-
тивность степени очистки.
Задачей полезной модели является повышение степени очистки воздуха за счет регу-
лировки объема воздушного потока, проходящего под экранами установки.
Поставленная цель достигается тем, что в устройстве для очистки и обеззараживания
воздуха, содержащем воздуховод с вентилятором и установленные поперечно воздушно-
му потоку два экрана, а также источник ультрафиолетового излучения, закрепленный на
ближайшем со стороны вентилятора экране с обратной от вентилятора стороны, на ниж-
ней внутренней плоскости воздуховода между экранами установлена подвижная заслонка
по всей ширине воздуховода высотой 0,5 от высоты воздуховода с возможностью поворо-
та вокруг оси до 90°.
На фигуре приведено схематическое изображение устройства для очистки и обеззара-
живания воздуха.
Устройство состоит из вентилятора 1, установленного на квадратном воздуховоде 2, в
котором перпендикулярно его продольной оси установлен первый экран 3 с закрепленны-
ми на нем с обратной стороны от вентилятора 1 ультрафиолетовым излучателем 4 и вто-
рым поперечным экраном 6, причем между первым 3 и вторым 6 экранами на днище
воздуховода 2 установлена подвижная заслонка 5 высотой 0,5 от высоты воздуховода с
возможностью поворота вокруг оси от 0 до 90°.
Устройство для очистки и обеззараживания воздуха работает следующим образом.
Воздух из производственного помещения нагнетается в воздуховод 2 вентилятором 1
через отверстие под первым экраном 3 и частично проходит через отверстие под вторым
экраном 6, подвергаясь минимальной обработке ультрафиолетовым излучением; частично
отражаясь от экрана 6, завихряется в пространстве между экранами 3 и 6, где происходит
основная обработка воздушного потока ультрафиолетовым излучением от облучателя 4, и
выводится через отверстие под экраном 6 в вентсистему или в помещение (рециркуляция).
При изменении положения подвижной заслонки 5 (угол между днищем воздуховода и за-
слонкой более 0°) часть воздушного потока, направляемого на поверхность экрана 6, уве-
личивается, тем самым увеличивается объем воздуха, подвергающегося обработке
ультрафиолетовым излучением, в результате чего происходит повышение степени очист-
ки воздуха. Оптимальный угол положения заслонки зависит от условий эксплуатации, ти-
пов микроорганизмов и определяется экспериментально.
Проведенной апробацией предлагаемого технического решения на Дзержинской брой-
лерной птицефабрике было установлено, что оптимальный угол наклона заслонки состав-
ляет 30°, при этом степень очистки воздуха увеличилась на 15-20 %.
