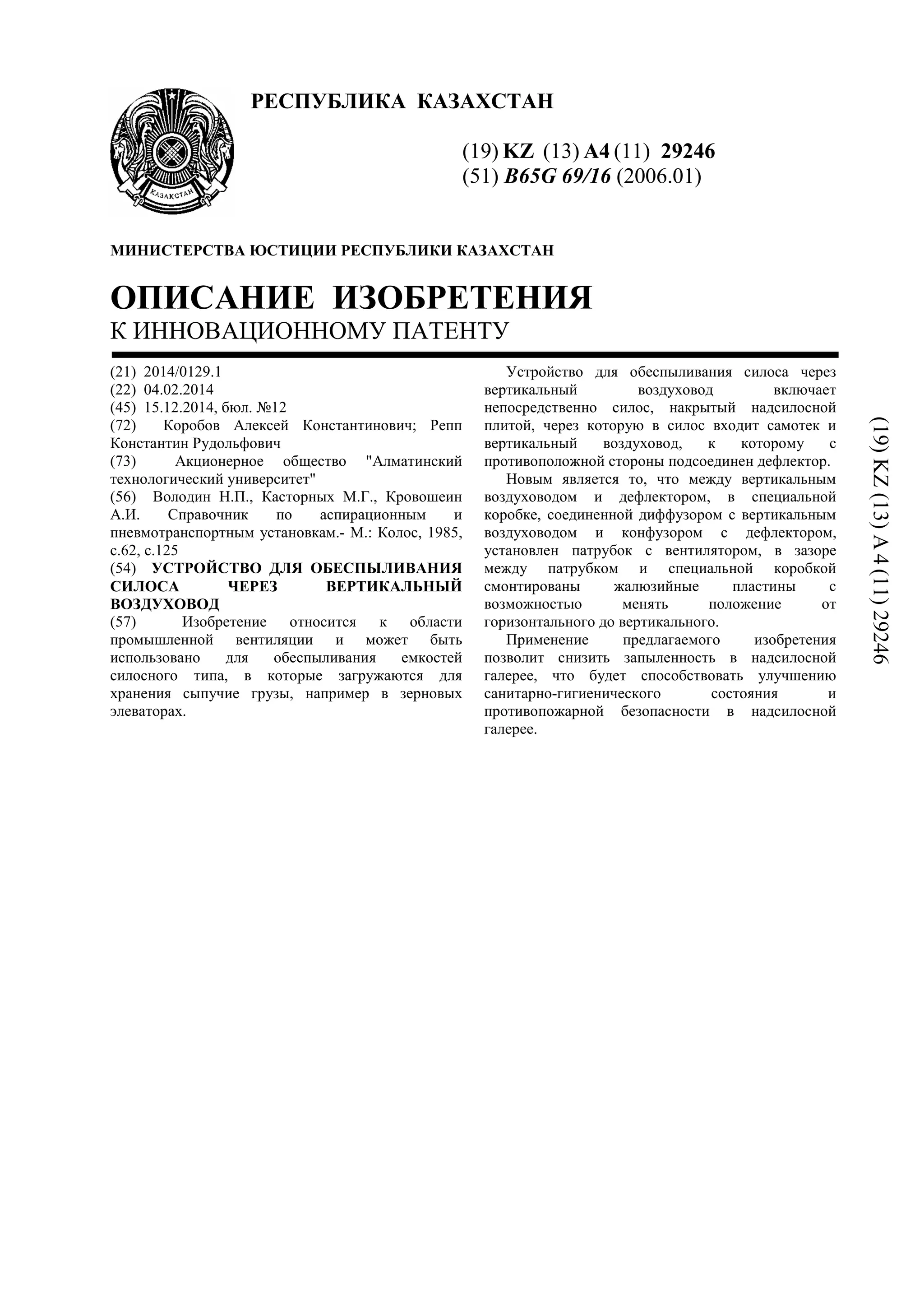

1. РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) A4 (11) 29246
(51) B65G 69/16 (2006.01)
МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ИННОВАЦИОННОМУ ПАТЕНТУ
(21) 2014/0129.1
(22) 04.02.2014
(45) 15.12.2014, бюл. №12
(72) Коробов Алексей Константинович; Репп
Константин Рудольфович
(73) Акционерное общество "Алматинский
технологический университет"
(56) Володин Н.П., Касторных М.Г., Кровошеин
А.И. Справочник по аспирационным и
пневмотранспортным установкам.- М.: Колос, 1985,
с.62, с.125
(54) УСТРОЙСТВО ДЛЯ ОБЕСПЫЛИВАНИЯ
СИЛОСА ЧЕРЕЗ ВЕРТИКАЛЬНЫЙ
ВОЗДУХОВОД
(57) Изобретение относится к области
промышленной вентиляции и может быть
использовано для обеспыливания емкостей
силосного типа, в которые загружаются для
хранения сыпучие грузы, например в зерновых
элеваторах.
Устройство для обеспыливания силоса через
вертикальный воздуховод включает
непосредственно силос, накрытый надсилосной
плитой, через которую в силос входит самотек и
вертикальный воздуховод, к которому с
противоположной стороны подсоединен дефлектор.
Новым является то, что между вертикальным
воздуховодом и дефлектором, в специальной
коробке, соединенной диффузором с вертикальным
воздуховодом и конфузором с дефлектором,
установлен патрубок с вентилятором, в зазоре
между патрубком и специальной коробкой
смонтированы жалюзийные пластины с
возможностью менять положение от
горизонтального до вертикального.
Применение предлагаемого изобретения
позволит снизить запыленность в надсилосной
галерее, что будет способствовать улучшению
санитарно-гигиенического состояния и
противопожарной безопасности в надсилосной
галерее.
(19)KZ(13)A4(11)29246

2. 29246
2

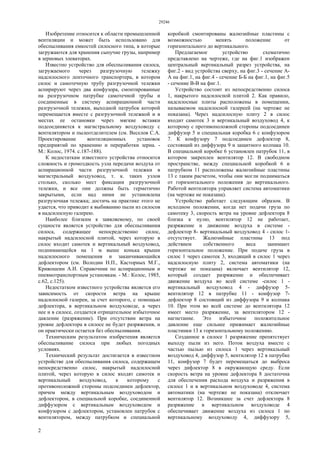

Изобретение относится к области промышленной
вентиляции и может быть использовано для
обеспыливания емкостей силосного типа, в которые
загружаются для хранения сыпучие грузы, например
в зерновых элеваторах.
Известно устройство для обеспыливания силоса,
загружаемого через разгрузочную тележку
надсилосного ленточного транспортера, в котором
силос и самотечную трубу разгрузочной тележки
аспирируют через два конфузора, смонтированные
на разгрузочном патрубке самотечной трубы и
соединенные в систему аспирационной части
разгрузочной тележки, выходной патрубок которой
перемещается вместе с разгрузочной тележкой и в
местах ее остановки через мягкие вставки
подсоединяется к магистральному воздуховоду с
вентилятором и пылеотделителем (см. Веселов С.А.
Проектирование вентиляционных установок
предприятий по хранению и переработки зерна. -
М.: Колос, 1974. с.187-188).
К недостаткам известного устройства относится
сложность и громоздкость узла передачи воздуха от
аспирационной части разгрузочной тележки в
магистральный воздуховод, т. к. таких узлов
столько, сколько мест фиксации разгрузочной
тележки, и все они должны быть герметично
закрытыми, если над ними не установлена
разгрузочная тележка; достичь на практике этого не
удается, что приводит к выбиванию пыли из силосов
в надсилосную галерею.
Наиболее близким к заявляемому, по своей
сущности является устройство для обеспыливания
силоса, содержащее непосредственно силос,
накрытый надсилосной плитой, через которую в
силос входит самотек и вертикальный воздуховод,
поднимающейся на 1 м выше конька крыши
надсилосного помещения и заканчивающийся
дефлектором (см. Володин Н.П., Касторных М.Г.,
Кривошеин А.И. Справочник по аспирационным и
пневмотранспортным установкам. - М.: Колос, 1985,
с.62, с.125).
Недостатком известного устройства является его
зависимость от скорости ветра на крыше
надсилосной галереи, за счет которого, с помощью
дефлектора, в вертикальном воздуховоде, а через
нее и в силосе, создается отрицательное избыточное
давление (разряжение). При отсутствии ветра на
уровне дефлектора в силосе не будет разряжения, и
он практически остается без обеспыливания.
Техническим результатом изобретения является
обеспыливание силоса при любых погодных
условиях.
Технический результат достигается в известном
устройстве для обеспыливания силоса, содержащем
непосредственно силос, накрытый надсилосной
плитой, через которую в силос входят самотек и
вертикальный воздуховод, к которому с
противоположной стороны подсоединен дефлектор,
причем между вертикальным воздуховодом и
дефлектором, в специальной коробке, соединенной
диффузором с вертикальным воздуховодом и
конфузором с дефлектором, установлен патрубок с
вентилятором, между патрубком и специальной
коробкой смонтированы жалюзийные пластины с
возможностью менять положение от
горизонтального до вертикального.

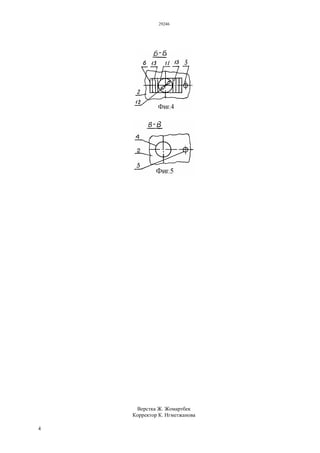

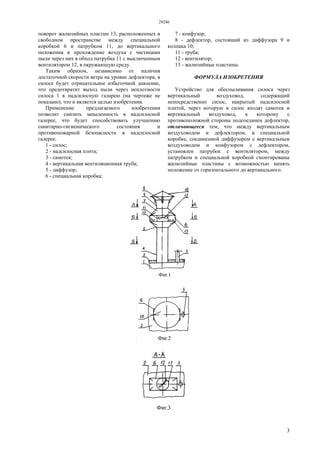

Предлагаемое устройство схематично
представлено на чертеже, где на фиг.1 изображен
центральный вертикальный разрез устройства, на
фиг.2 - вид устройства сверху, на фиг.3 - сечение А-
А на фиг.1, на фиг.4 - сечение Б-Б на фиг.1, на фиг.5
- сечение В-В на фиг.1.
Устройство состоит из непосредственно силоса
1, накрытого надсилосной плитой 2. Как правило,
надсилосные плиты расположены в помещении,
называемом надсилосной галереей (на чертеже не
показана). Через надсилосную плиту 2 в силос
входит самотек 3 и вертикальный воздуховод 4, к
которому с противоположной стороны подсоединен
диффузор 5 и специальная коробка 6 с конфузором
7. К конфузору 7 подсоединен дефлектор 8,
состоящий из диффузора 9 и защитного колпака 10.
В специальной коробке 6 установлен патрубок 11, в
котором закреплен вентилятор 12. В свободном
пространстве, между специальной коробкой 6 и
патрубком 11 расположены жалюзийные пластины
13 с таким расчетом, чтобы они могли подниматься
от горизонтального положения до вертикального.
Работой вентилятора управляет система автоматики
(на чертеже не показана).
Устройство работает следующим образом. В
исходном положении, когда нет подачи груза по
самотеку 3, скорость ветра на уровне дефлектора 8
близка к нулю, вентилятор 12 не работает,
разряжение и движение воздуха в системе -
дефлектор 8- вертикальный воздуховод 4 - силос 1-
отсутствует. Жалюзийные пластины 13 под
действием собственного веса занимают
горизонтальное положение. При подаче груза в
силос 1 через самотек 3, входящий в силос 1 через
надсилосную плиту 2, система автоматики (на
чертеже не показана) включает вентилятор 12,
который создает разряжение и обеспечивает
движение воздуха во всей системе -силос 1 -
вертикальный воздуховод 4 - диффузор 5-
вентилятор 12 в патрубке 11 - конфузор 7-
дефлектор 8 состоящий из диффузора 9 и колпака
10. При этом во всей системе до вентилятора 12
имеет место разряжение, за вентилятором 12 -
нагнетание. Это избыточное положительное
давление еще сильнее прижимает жалюзийные
пластинки 13 к горизонтальному положению.
Созданное в силосе 1 разряжение препятствует
выходу пыли из него. Поток воздуха вместе с
частью пылью из силоса 1 через вертикальный
воздуховод 4, диффузор 5, вентилятор 12 в патрубке
11, конфузор 7 будет перемещаться до выброса
через дифлектор 8 в окружающую среду. Если
скорость ветра на уровне дефлектора 8 достаточна
для обеспечения расхода воздуха и разряжения в
силосе 1 и в вертикальном воздуховоде 4, система
автоматики (на чертеже не показана) отключает
вентилятор 12. Возникшее за счет дефлектора 8
разряжение в вертикальном воздуховоде 4
обеспечивает движение воздуха из силоса 1 по
вертикальному воздуховоду 4, диффузору 5,

3. 29246
3
поворот жалюзийных пластин 13, расположенных в
свободном пространстве между специальной
коробкой 6 и патрубком 11, до вертикального
положения и прохождение воздуха с частицами
пыли через них в обход патрубка 11 с выключенным
вентилятором 12, в окружающую среду.
Таким образом, независимо от наличия
достаточной скорости ветра на уровне дефлектора, в
силосе будет отрицательное избыточной давление,
что предотвратит выход пыли через неплотности
силоса 1 в надсилосную галарею (на чертеже не
показано), что и является целью изобретения.
Применение предлагаемого изобретения
позволит снизить запыленность в надсилосной
галерее, что будет способствовать улучшению
санитарно-гигиенического состояния и
противопожарной безопасности в надсилосной
галерее.
1 - силос;
2 - надсилосная плита;
3 - самотек;
4 - вертикальная вентиляционная труба;
5 - диффузор;
6 - специальная коробка;
7 - конфузор;
8 - дефлектор, состоящий из диффузора 9 и
колпака 10;
11 - труба;
12 - вентилятор;
13 - жалюзийные пластины.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Устройство для обеспыливания силоса через
вертикальный воздуховод, содержащий
непосредственно силос, накрытый надсилосной
плитой, через которую в силос входят самотек и
вертикальный воздуховод, к которому с
противоположной стороны подсоединен дефлектор,
отличающееся тем, что между вертикальным
воздуховодом и дефлектором, в специальной
коробке, соединенной диффузором с вертикальным
воздуховодом и конфузором с дефлектором,
установлен патрубок с вентилятором, между
патрубком и специальной коробкой смонтированы
жалюзийные пластины с возможностью менять
положение от горизонтального до вертикального.
