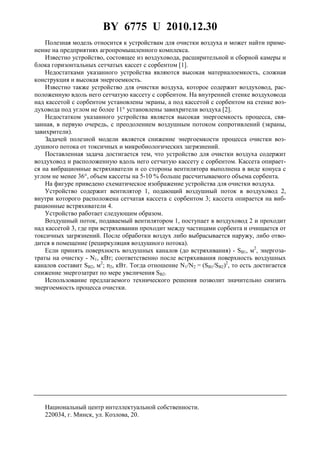

![BY 6775 U 2010.12.30
Полезная модель относится к устройствам для очистки воздуха и может найти приме-
нение на предприятиях агропромышленного комплекса.
Известно устройство, состоящее из воздуховода, расширительной и сборной камеры и
блока горизонтальных сетчатых кассет с сорбентом [1].
Недостатками указанного устройства являются высокая материалоемкость, сложная
конструкция и высокая энергоемкость.
Известно также устройство для очистки воздуха, которое содержит воздуховод, рас-
положенную вдоль него сетчатую кассету с сорбентом. На внутренней стенке воздуховода
над кассетой с сорбентом установлены экраны, а под кассетой с сорбентом на стенке воз-
духовода под углом не более 11° установлены завихрители воздуха [2].
Недостатком указанного устройства является высокая энергоемкость процесса, свя-
занная, в первую очередь, с преодолением воздушным потоком сопротивлений (экраны,
завихрители).
Задачей полезной модели является снижение энергоемкости процесса очистки воз-
душного потока от токсичных и микробиологических загрязнений.
Поставленная задача достигается тем, что устройство для очистки воздуха содержит
воздуховод и расположенную вдоль него сетчатую кассету с сорбентом. Кассета опирает-
ся на вибрационные встряхиватели и со стороны вентилятора выполнена в виде конуса с
углом не менее 36°, объем кассеты на 5-10 % больше рассчитываемого объема сорбента.
На фигуре приведено схематическое изображение устройства для очистки воздуха.
Устройство содержит вентилятор 1, подающий воздушный поток в воздуховод 2,
внутри которого расположена сетчатая кассета с сорбентом 3; кассета опирается на виб-
рационные встряхиватели 4.
Устройство работает следующим образом.
Воздушный поток, подаваемый вентилятором 1, поступает в воздуховод 2 и проходит
над кассетой 3, где при встряхивании проходит между частицами сорбента и очищается от
токсичных загрязнений. После обработки воздух либо выбрасывается наружу, либо отво-
дится в помещение (рециркуляция воздушного потока).
Если принять поверхность воздушных каналов (до встряхивания) - SB1, м2
, энергоза-
траты на очистку - N1, кВт; соответственно после встряхивания поверхность воздушных
каналов составит SB2, м2
; n2, кВт. Тогда отношение N1/N2 = (SB1/SB2)2
, то есть достигается
снижение энергозатрат по мере увеличения SB2.
Использование предлагаемого технического решения позволит значительно снизить
энергоемкость процесса очистки.
Национальный центр интеллектуальной собственности.
220034, г. Минск, ул. Козлова, 20.](https://image.slidesharecdn.com/6775-151010203207-lva1-app6891/85/6775-2-320.jpg)
6775

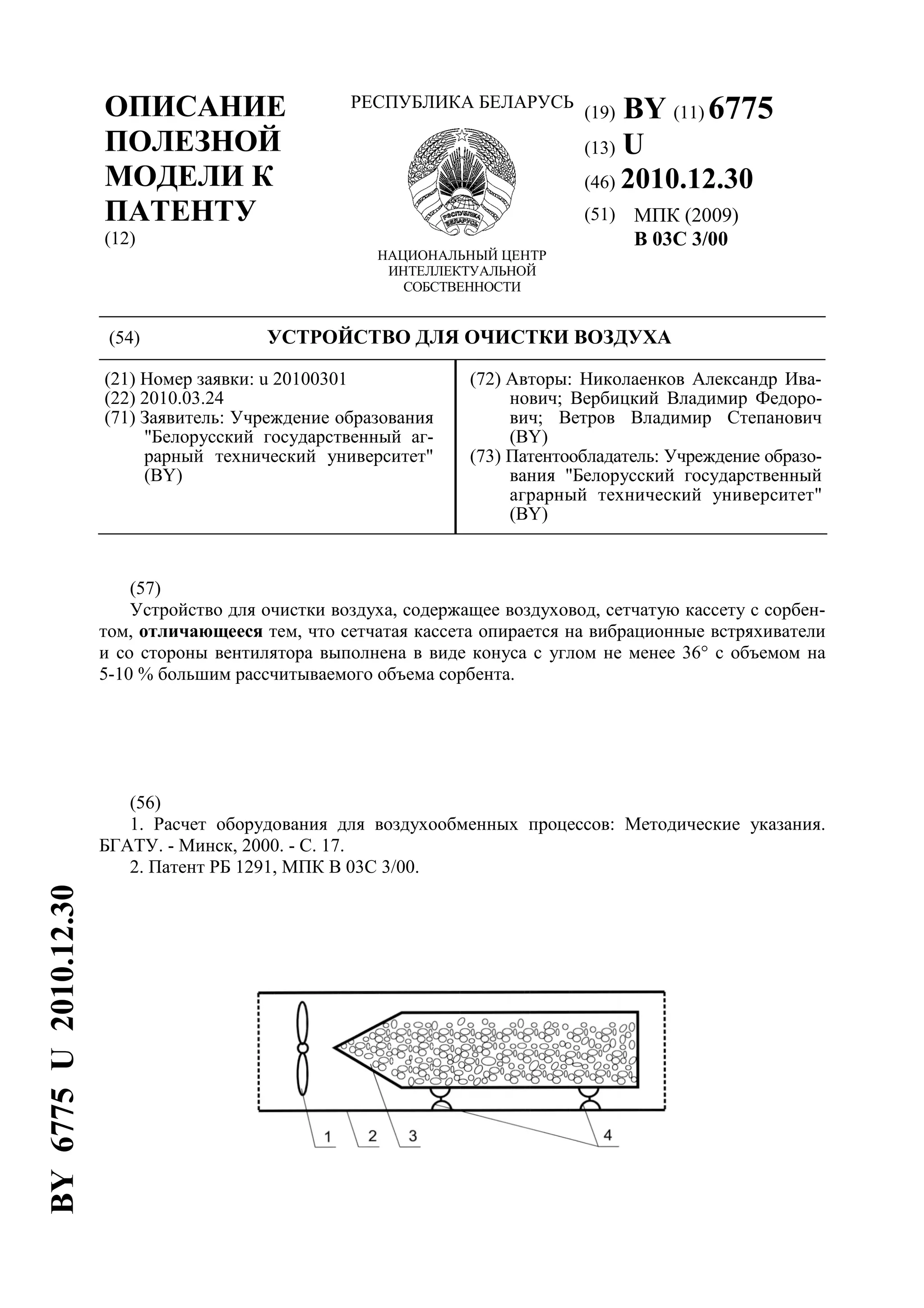

- 1. ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ (12) РЕСПУБЛИКА БЕЛАРУСЬ НАЦИОНАЛЬНЫЙЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ (19) BY (11) 6775 (13) U (46) 2010.12.30 (51) МПК (2009) B 03C 3/00 (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА (21) Номер заявки: u 20100301 (22) 2010.03.24 (71) Заявитель: Учреждение образования "Белорусский государственный аг- рарный технический университет" (BY) (72) Авторы: Николаенков Александр Ива- нович; Вербицкий Владимир Федоро- вич; Ветров Владимир Степанович (BY) (73) Патентообладатель: Учреждение образо- вания "Белорусский государственный аграрный технический университет" (BY) (57) Устройство для очистки воздуха, содержащее воздуховод, сетчатую кассету с сорбен- том, отличающееся тем, что сетчатая кассета опирается на вибрационные встряхиватели и со стороны вентилятора выполнена в виде конуса с углом не менее 36° с объемом на 5-10 % большим рассчитываемого объема сорбента. (56) 1. Расчет оборудования для воздухообменных процессов: Методические указания. БГАТУ. - Минск, 2000. - С. 17. 2. Патент РБ 1291, МПК В 03С 3/00. BY6775U2010.12.30
- 2. BY 6775 U2010.12.30 Полезная модель относится к устройствам для очистки воздуха и может найти приме- нение на предприятиях агропромышленного комплекса. Известно устройство, состоящее из воздуховода, расширительной и сборной камеры и блока горизонтальных сетчатых кассет с сорбентом [1]. Недостатками указанного устройства являются высокая материалоемкость, сложная конструкция и высокая энергоемкость. Известно также устройство для очистки воздуха, которое содержит воздуховод, рас- положенную вдоль него сетчатую кассету с сорбентом. На внутренней стенке воздуховода над кассетой с сорбентом установлены экраны, а под кассетой с сорбентом на стенке воз- духовода под углом не более 11° установлены завихрители воздуха [2]. Недостатком указанного устройства является высокая энергоемкость процесса, свя- занная, в первую очередь, с преодолением воздушным потоком сопротивлений (экраны, завихрители). Задачей полезной модели является снижение энергоемкости процесса очистки воз- душного потока от токсичных и микробиологических загрязнений. Поставленная задача достигается тем, что устройство для очистки воздуха содержит воздуховод и расположенную вдоль него сетчатую кассету с сорбентом. Кассета опирает- ся на вибрационные встряхиватели и со стороны вентилятора выполнена в виде конуса с углом не менее 36°, объем кассеты на 5-10 % больше рассчитываемого объема сорбента. На фигуре приведено схематическое изображение устройства для очистки воздуха. Устройство содержит вентилятор 1, подающий воздушный поток в воздуховод 2, внутри которого расположена сетчатая кассета с сорбентом 3; кассета опирается на виб- рационные встряхиватели 4. Устройство работает следующим образом. Воздушный поток, подаваемый вентилятором 1, поступает в воздуховод 2 и проходит над кассетой 3, где при встряхивании проходит между частицами сорбента и очищается от токсичных загрязнений. После обработки воздух либо выбрасывается наружу, либо отво- дится в помещение (рециркуляция воздушного потока). Если принять поверхность воздушных каналов (до встряхивания) - SB1, м2 , энергоза- траты на очистку - N1, кВт; соответственно после встряхивания поверхность воздушных каналов составит SB2, м2 ; n2, кВт. Тогда отношение N1/N2 = (SB1/SB2)2 , то есть достигается снижение энергозатрат по мере увеличения SB2. Использование предлагаемого технического решения позволит значительно снизить энергоемкость процесса очистки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
