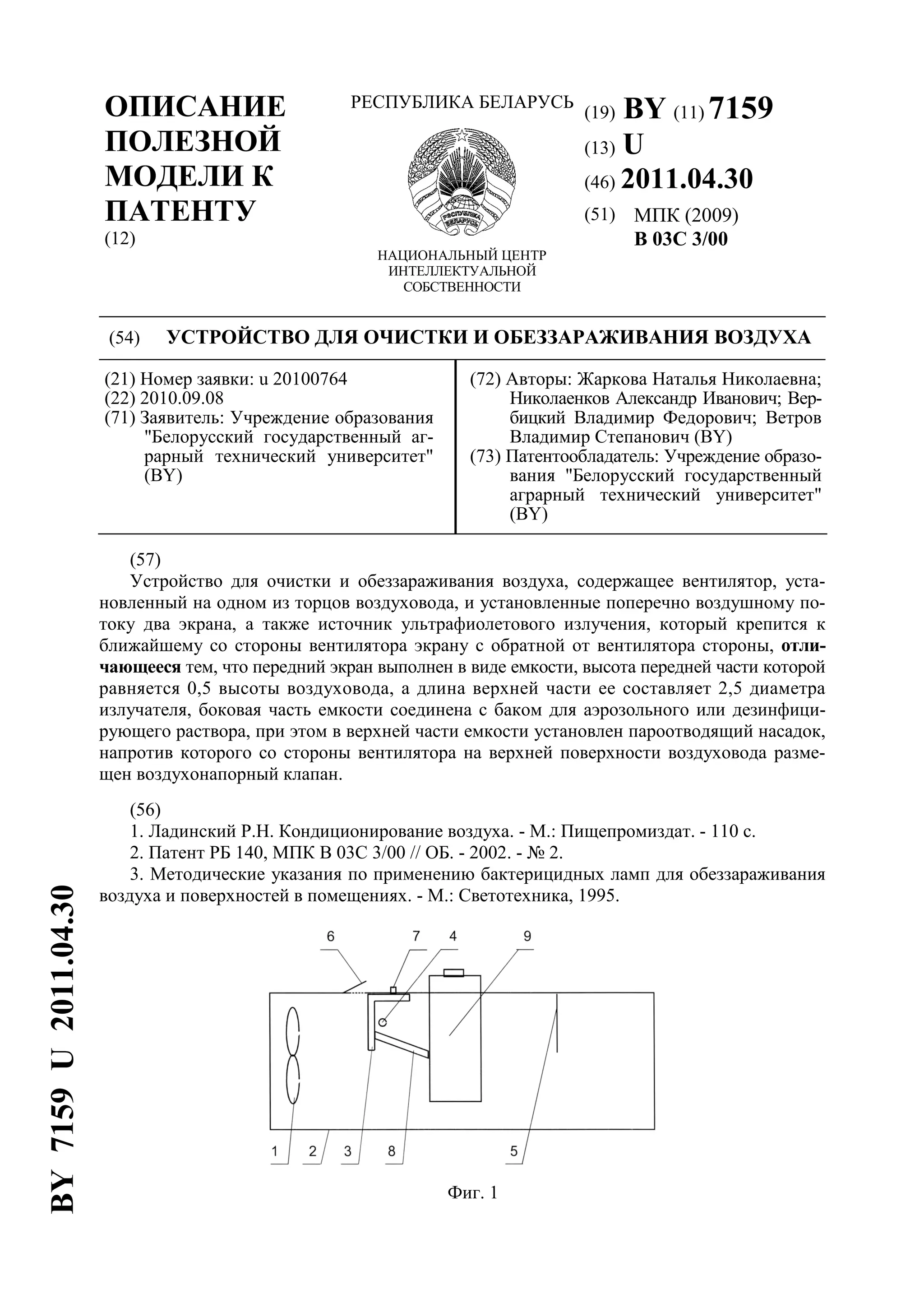

Патент на полезную модель Республики Беларусь

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 7159
(13) U
(46) 2011.04.30
(51) МПК (2009)
B 03C 3/00
(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ И ОБЕЗЗАРАЖИВАНИЯ ВОЗДУХА
(21) Номер заявки: u 20100764
(22) 2010.09.08
(71) Заявитель: Учреждение образования
"Белорусский государственный аг-
рарный технический университет"
(BY)
(72) Авторы: Жаркова Наталья Николаевна;
Николаенков Александр Иванович; Вер-
бицкий Владимир Федорович; Ветров
Владимир Степанович (BY)
(73) Патентообладатель: Учреждение образо-
вания "Белорусский государственный
аграрный технический университет"
(BY)
(57)
Устройство для очистки и обеззараживания воздуха, содержащее вентилятор, уста-
новленный на одном из торцов воздуховода, и установленные поперечно воздушному по-
току два экрана, а также источник ультрафиолетового излучения, который крепится к
ближайшему со стороны вентилятора экрану с обратной от вентилятора стороны, отли-
чающееся тем, что передний экран выполнен в виде емкости, высота передней части которой
равняется 0,5 высоты воздуховода, а длина верхней части ее составляет 2,5 диаметра
излучателя, боковая часть емкости соединена с баком для аэрозольного или дезинфици-
рующего раствора, при этом в верхней части емкости установлен пароотводящий насадок,
напротив которого со стороны вентилятора на верхней поверхности воздуховода разме-
щен воздухонапорный клапан.
(56)
1. Ладинский Р.Н. Кондиционирование воздуха. - М.: Пищепромиздат. - 110 с.
2. Патент РБ 140, МПК B 03С 3/00 // ОБ. - 2002. - № 2.
3. Методические указания по применению бактерицидных ламп для обеззараживания
воздуха и поверхностей в помещениях. - М.: Светотехника, 1995.
Фиг. 1
BY7159U2011.04.30

2. BY 7159 U 2011.04.30
2
Полезная модель относится к устройствам для очистки и обеззараживания воздуха и
может найти применение на предприятии с повышенными требованиями к качеству воз-
духа по содержанию токсичных веществ и микробиологическому составу, в частности на
предприятиях АПК (свинокомплексы, птицефабрики, мясомолокоперерабатывающие
предприятия, производство продуктов питания и т.д.).
Известно устройство для обеззараживания воздуха, содержащее ультрафиолетовый
излучатель, открыто закрепленный в помещении. Обеззараживание воздуха производится
потоком ультрафиолетового облучения с длиной волны 253,7 н.м. [1].
Недостатками указанного устройства являются наличие опасного для персонала и
животных открытого потока ультрафиолетового излучения и низкая производительность,
которая требует длительной обработки при полном отсутствии персонала в производ-
ственном помещении, обусловленная тем, что воздействие на воздух осуществляется за
счет конвективного потока, созданного системой вентиляции и отопления помещения.
Именно поэтому эффективность этого устройства очень низка.
Известно устройство для очистки воздуха, содержащее воздуховод с расположенным
в нем источником ультрафиолетового излучения и установленные поперечно воздушному
потоку два экрана, высота которых равна половине высоты воздуховода, а источник уль-
трафиолетового излучения крепится к ближайшему экрану относительно направления
воздушного потока на расстоянии 0,05-0,10 высоты экрана [2].
Недостатком этого устройства является относительно невысокая эффективность из-за
потерь энергии на нагрев, что снижает удельные затраты энергии на очистку и обеззара-
живание воздуха, которые обусловлены конструкцией установки. Вынужденное закрепле-
ние источника ультрафиолетового излучения вблизи металлического экрана приводит к
потерям почти сорока процентов от мощности облучателя; при этом полного потока излу-
чения, выделяемого излучателем, недостаточно для инактивации микроорганизмов, рези-
стивность которых обеспечивается при дозах бактерицидной эффективности 99 %,
составляет более 66 дж/м2
, например микроорганизмы туберкулезной палочки, желтой са-
рацины, споры сенной палочки, дрожжевых, дрожжеподобных грибов, а также плесневых
грибов [3]. В результате чего эффективность очистки воздуха является относительно не-
высокой.
Задачей полезной модели является повышение эффективности очистки воздуха за счет
дополнительной обработки воздушного потока паром дезинфицирующего или аэрозоль-
ного раствора.
Поставленная задача достигается тем, что в устройстве для очистки и обеззаражива-
ния воздуха, содержащем вентилятор, установленный на одном из торцов воздуховода, и
установленные поперечно воздушному потоку два экрана, а также источник ультрафиоле-
тового излучения, который крепится к ближайшему со стороны вентилятора экрану с об-
ратной от вентилятора стороны, при этом передний экран выполнен в виде емкости,
высота передней части которой равняется 0,5 высоты воздуховода, а длина верхней части
ее составляет 2,5 диаметра излучателя, боковая часть емкости соединена с баком для аэро-
зольного или дезинфицирующего раствора, при этом в верхней части емкости установлен
пароотводящий насадок, напротив которого со стороны вентилятора на верхней поверх-
ности воздуховода размещен воздухонапорный клапан.
Устройство переднего экрана в виде емкости для аэрозоли или дезинфицирующей
жидкости позволяет обеспечить испарение за счет температурного поля, формируемого
излучателем (250-300 °С), что, в свою очередь, ведет к повышению показателя очистки
воздуха за счет дополнительного воздействия на воздушный поток парами аэрозоли или
дезинфицирующего раствора. В качестве раствора могут быть использованы аэрозоли или
средства дезинфекции (гекедекон, дескоицид, трисцид и другие), применяемые в практике.
На фиг. 1 представлено схематическое изображение устройства для очистки и обезза-
раживания воздуха, на фиг. 2 - вид устройства сверху.

3. BY 7159 U 2011.04.30
3
Устройство состоит из вентилятора 1, установленного в воздуховоде 2, в котором пер-
пендикулярно его продольной оси установлен передний экран 3 с закрепленным на нем с
обратной стороны от вентилятора 1 ультрафиолетовым излучателем 4 и вторым попереч-
ным экраном 5, при этом передний экран выполнен в виде емкости 3, боковая часть кото-
рой соединена с баком для дезинфицирующей жидкости 9 посредством патрубка 8, на
верхней части емкости расположен пароотводящий насадок, напротив которого в верхней
части воздуховода 2 (со стороны вентилятора) размещен воздухонапорный клапан 6.
Устройство для очистки и обеззараживания воздуха работает следующим образом.
Воздух из производственного помещения нагнетается в воздуховод 2 вентилятором 1
через отверстие под первым экраном и попадает в бактерицидную камеру, образованную
двумя поперечными экранами 3 и 5; в пространстве, образованном этими экранами, обес-
печивающими перепад давлений и завихрение воздушного потока, происходит обработка
потока ультрафиолетовым излучением от источника 4, при этом вследствие высокой тем-
пературы (250-300 °С), возникающей при работе излучателя, в емкости переднего экрана
происходят нагрев и парообразование жидкости, которая отводится из емкости через па-
роотводящий насадок 7 и под действием напора воздуха, поступающего через воздухонапор-
ный клапан 6, смешивается с воздухом, обеззараженным ультрафиолетовым излучением, в
результате чего показатель очистки воздушного потока повышается на 15-25 %.
Проведенная апробация предлагаемого технического решения на ряде молокоперера-
батывающих предприятий Минской области показала увеличение показателя очистки воз-
духа до 25-30 %.
Фиг. 2
