Документ описывает инновационное изобретение комбинированного упаковочного материала, состоящего из двух слоев: бумаги и бесшовной пленки в форме рукава, предназначенного для защиты рулонного проката от атмосферной коррозии. Основные преимущества включают полную герметичность упаковки, снижение трудозатрат и расходов на упаковочные материалы. Технический результат достигается за счет удобства использования и улучшенной прочности по сравнению с традиционными методами упаковки.

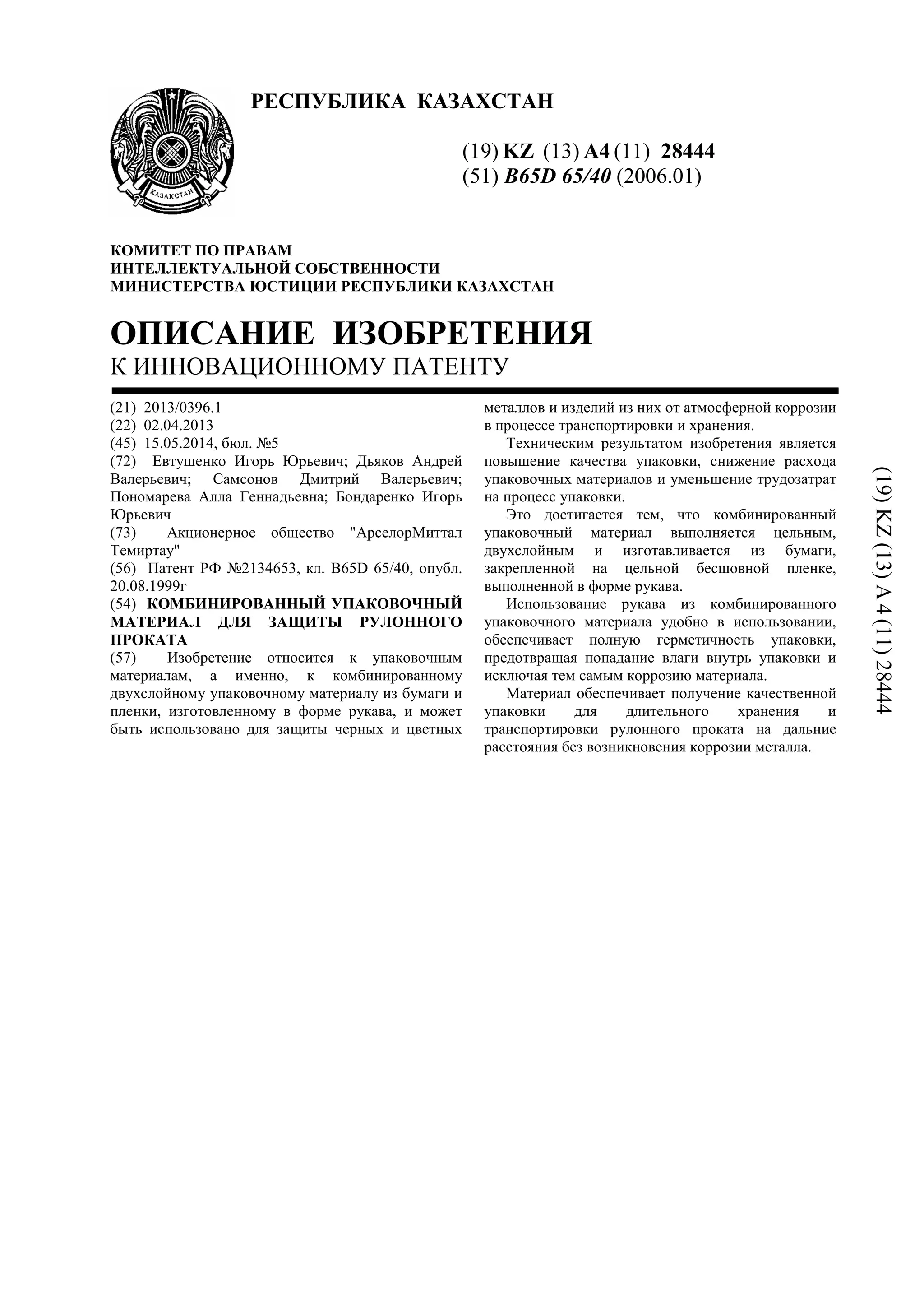

1. РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) A4 (11) 28444
(51) B65D 65/40 (2006.01)
КОМИТЕТ ПО ПРАВАМ
ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ
МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ИННОВАЦИОННОМУ ПАТЕНТУ
(21) 2013/0396.1
(22) 02.04.2013
(45) 15.05.2014, бюл. №5
(72) Евтушенко Игорь Юрьевич; Дьяков Андрей
Валерьевич; Самсонов Дмитрий Валерьевич;
Пономарева Алла Геннадьевна; Бондаренко Игорь
Юрьевич
(73) Акционерное общество "АрселорМиттал
Темиртау"
(56) Патент РФ №2134653, кл. B65D 65/40, опубл.
20.08.1999г
(54) КОМБИНИРОВАННЫЙ УПАКОВОЧНЫЙ
МАТЕРИАЛ ДЛЯ ЗАЩИТЫ РУЛОННОГО
ПРОКАТА
(57) Изобретение относится к упаковочным
материалам, а именно, к комбинированному
двухслойному упаковочному материалу из бумаги и
пленки, изготовленному в форме рукава, и может
быть использовано для защиты черных и цветных
металлов и изделий из них от атмосферной коррозии
в процессе транспортировки и хранения.
Техническим результатом изобретения является
повышение качества упаковки, снижение расхода
упаковочных материалов и уменьшение трудозатрат
на процесс упаковки.
Это достигается тем, что комбинированный
упаковочный материал выполняется цельным,
двухслойным и изготавливается из бумаги,
закрепленной на цельной бесшовной пленке,
выполненной в форме рукава.
Использование рукава из комбинированного
упаковочного материала удобно в использовании,
обеспечивает полную герметичность упаковки,
предотвращая попадание влаги внутрь упаковки и
исключая тем самым коррозию материала.
Материал обеспечивает получение качественной
упаковки для длительного хранения и
транспортировки рулонного проката на дальние
расстояния без возникновения коррозии металла.
(19)KZ(13)A4(11)28444

2. 28444
2
Изобретение относится к упаковочным
материалам, а именно, к комбинированному
двухслойному упаковочному материалу из бумаги и
пленки, изготовленному в форме рукава, и может
быть использовано для защиты черных и цветных
металлов и изделий из них от атмосферной коррозии
в процессе транспортировки и хранения.
Для защиты товарного рулонного проката от
коррозии согласно традиционной схеме сначала
производится упаковка рулона в ингибитированную
бумагу, затем сверху рулон закрывается
полиэтиленом, на торцевую поверхность рулона
укладывается диск, фиксируемый с внутренней и
внешней стороны рулона обечайкой. Далее вся
установленная фурнитура стягивается стальными
упаковочными лентами.
Эффект герметичности создается за счёт полного
обертывания рулона в полиэтилен. При этом
стойкость к травмированию у полиэтилена
невысокая, и это приводит к нарушению упаковки
при погрузочно-разгрузочных операциях и, как
следствие, попаданию влаги внутрь упаковки.
Качественная защита от коррозии и длительное
хранение металла возможно только при создании
замкнутого объема, то есть герметичной упаковки,
исключающей попадание влаги на металлические
поверхности.
Наиболее близким к изобретению по
технической сущности (прототип) и достигаемому
результату является использование многослойного
упаковочного материала (Патент RU 2134653 C1,
B65D 65/40, B32B 29/00, D21H 27/36, опубликовано
20.08.1999), включающего в себя последовательно
расположенные слои из полипропиленовой пленки,
алюминиевой фольги и бумаги (первый вариант)
или слои из металлизированной полипропиленовой
пленки и бумаги (второй вариант). Материал
обеспечивает оптимальную механическую
прочность и высокие барьерные свойства.
Недостатком данного материала является
необходимость использования алюминиевой фольги
или металлизированной пленки, а также связующего
вещества, что приведет к удорожанию
металлопродукции и усложнению процесса
упаковки рулонного проката. При этом не может
быть достигнута полнота прилегания упаковки к
металлу, особенно в области внутреннего диаметра
рулона. Кроме того, использование алюминиевой
фольги не позволит бумаге поглощать пары воды
при их конденсации в результате перепада
температуры или действия других факторов.
Известен также материал для упаковки с летучим
ингибитором коррозии (Патент RU 2287466 С2,
B65D 85/00, B65D 65/42, Бюл. №32, 20.11.2006),
включающий шестикомпонентный комплекс
летучих ингибиторов коррозии Cesa-Cor 9103,
хромат циклогексиламина, поглотитель кислорода и
полиэтилен.
Недостатком данного материала является
сложность состава применяемых ингибирующих и
базовых материалов. Срок защиты металлоизделий
такими пленками недостаточен для складского
хранения в условиях повышенной влажности и
воздействия атмосферных факторов. Для
достижения устойчивой длительной защиты
требуются пленки повышенной толщины, иначе
любое повреждение пленки приводит к падению
давления пара ингибитора и ослаблению или
прекращению защиты.
Известен также комбинированный упаковочный
материал, (RU 2010120028 A, B65D 65/40, В82В
1/00, Бюл. №33, 27.11.2011), включающий
последовательно расположенные слои: внешний
слой полиэтилена низкой плотности, несущий слой
картона, слой полиэтилена, повышающий
формуемость несущего слоя, и по крайней мере
один барьерный слой, препятствующий
проникновению газов и слой полиэтилена.
Недостатком данного материала является сложность
его изготовления и многокомпонентность. Кроме
того, несущий слой из картона ухудшает
пластичность упаковки и не позволит обеспечить
хорошую плотность прилегания упаковки к металлу,
особенно в области внутреннего диаметра рулона.
Кроме того, использование нескольких слоев пленки
не позволит картону поглощать пары воды при их
конденсации в результате перепада температуры
или действия других факторов, так как его
поверхность с обеих сторон защищена
полиэтиленом. Пары воды будут конденсироваться
непосредственно на металле, что будет
способствовать ускорению протекания
коррозионного процесса.
Технической задачей изобретения является
повышение качества упаковки, снижение расхода
упаковочных материалов и уменьшение трудозатрат
на процесс упаковки.
Указанная техническая задача достигается тем,
что предлагаемый комбинированный упаковочный
материал выполняется цельным, двухслойным и
изготавливается из бумаги, закрепленной на
цельной бесшовной пленке, выполненной в форме
рукава.
Использование рукава из комбинированного
упаковочного материала удобно в применении,
обеспечивает полную герметичность упаковки,
предотвращая попадание влаги внутрь, тем самым,
исключая коррозию материала.
Способ обеспечивает получение качественной
упаковки для длительного хранения и
транспортировки рулонного проката на дальние
расстояния без возникновения коррозии металла.
Упаковочная бумага отличается еще и тем, что
верхний полиэтиленовый слой изготавливается
цельным в виде чулка и является основой для
второго слоя, состоящего из упаковочной бумаги

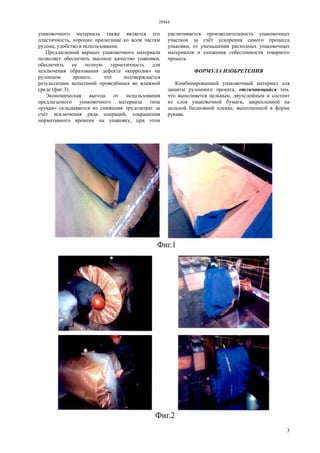

(фиг.1).
Предлагаемый упаковочный материал позволяет
исключить использование полиэтилена в качестве
дополнительного упаковочной фурнитуры, что
сократит операции по подготовке и обертыванию
рулона сначала в бумагу, потом в полиэтилен
(фиг.2). Конструкционная особенность рукава
полностью обеспечивает требуемую герметичность
упаковки товарного рулонного проката, превосходя
полиэтилен по прочности. Преимуществами данного

3. 28444
3
упаковочного материала также является его
пластичность, хорошее прилегание ко всем частям
рулона, удобство в использовании.
Предлагаемый вариант упаковочного материала
позволяет обеспечить высокое качество упаковки,
обеспечить ее полную герметичность для
исключения образования дефекта «коррозия» на
рулонном прокате, что подтверждается
результатами испытаний проведённых во влажной

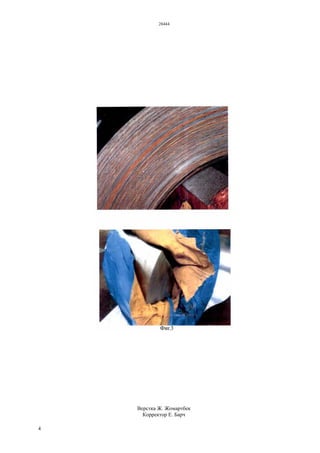

среде (фиг.3).
Экономическая выгода от использования
предлагаемого упаковочного материала типа
«рукав» складывается из снижения трудозатрат за
счёт исключения ряда операций, сокращения
нормативного времени на упаковку, при этом
увеличивается производительность упаковочных
участков за счёт ускорения самого процесса
упаковки, от уменьшения расходных упаковочных
материалов и снижения себестоимости товарного
проката.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Комбинированный упаковочный материал для
защиты рулонного проката, отличающийся тем,
что выполняется цельным, двухслойным и состоит
из слоя упаковочной бумаги, закрепленной на
цельной бесшовной пленке, выполненной в форме
рукава.
