Dokumen ini menjelaskan prosedur penggunaan perangkat lunak Plaxis untuk menganalisis fondasi berbentuk lingkaran berdiameter 2 meter yang berada di atas tanah pasir. Proses mencakup pengaturan input, pemodelan geometri, penentuan syarat batas, pengisian data material, generasi mesh, dan eksekusi kalkulasi untuk menentukan displacement dan tegangan. Juga dibahas modifikasi input untuk fondasi fleksibel dan hasil analisis output dari perhitungan.

1. LATIHAN 1 PLAXIS
By
M. Firdaus, ST, MT

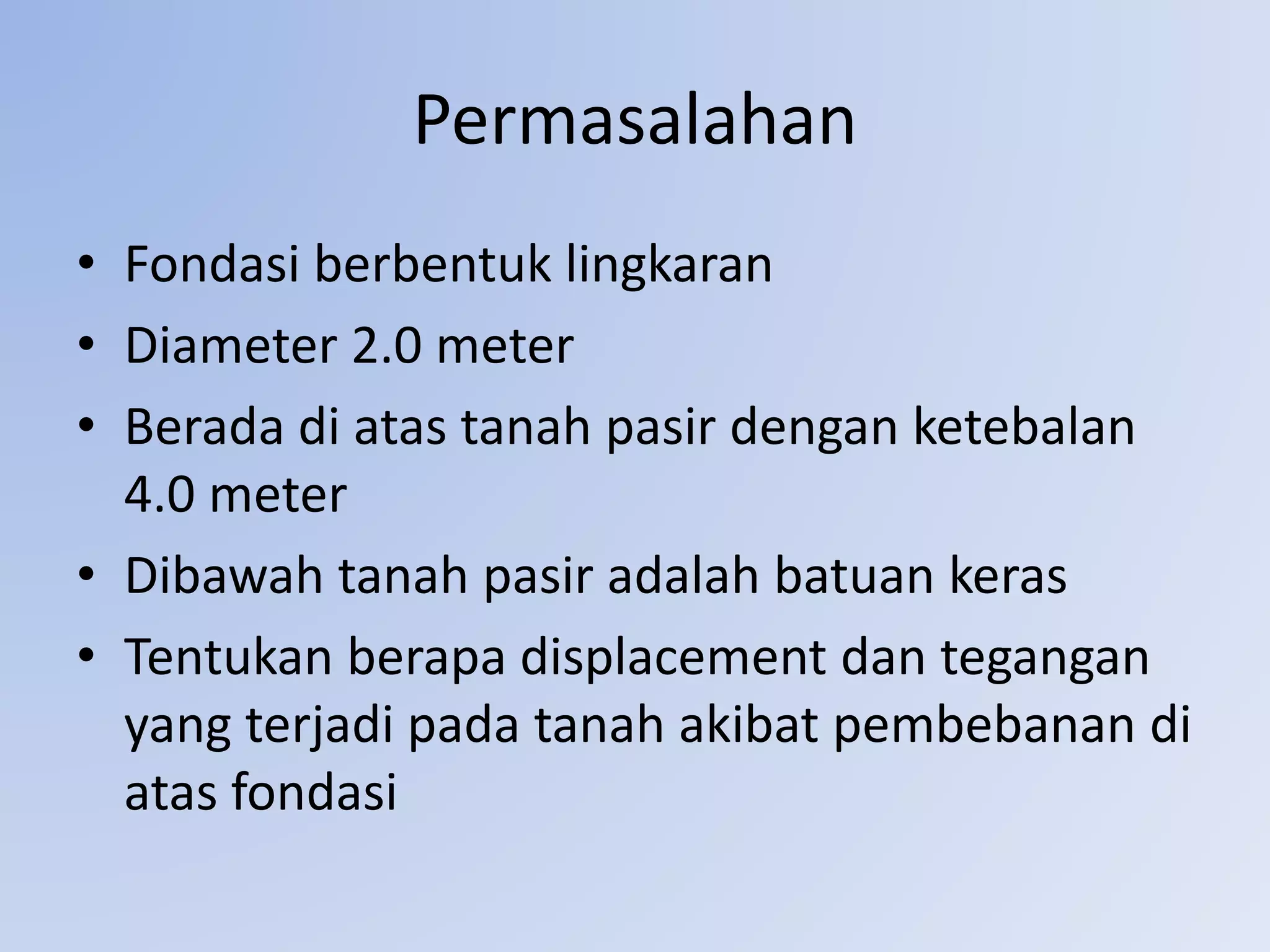

2. Permasalahan
• Fondasi berbentuk lingkaran
• Diameter 2.0 meter
• Berada di atas tanah pasir dengan ketebalan
4.0 meter
• Dibawah tanah pasir adalah batuan keras
• Tentukan berapa displacement dan tegangan
yang terjadi pada tanah akibat pembebanan di
atas fondasi

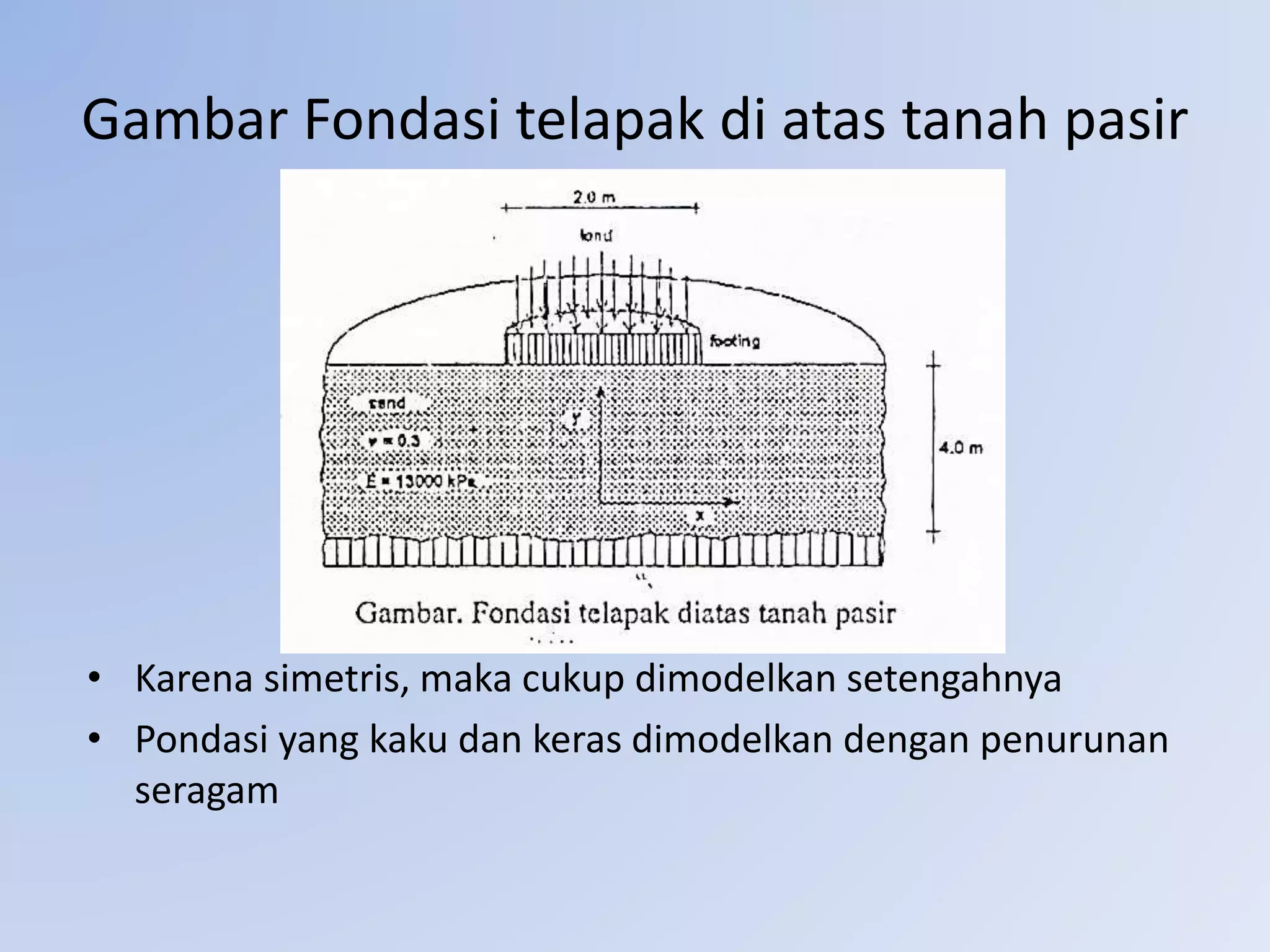

3. Gambar Fondasi telapak di atas tanah pasir
• Karena simetris, maka cukup dimodelkan setengahnya
• Pondasi yang kaku dan keras dimodelkan dengan penurunan
seragam

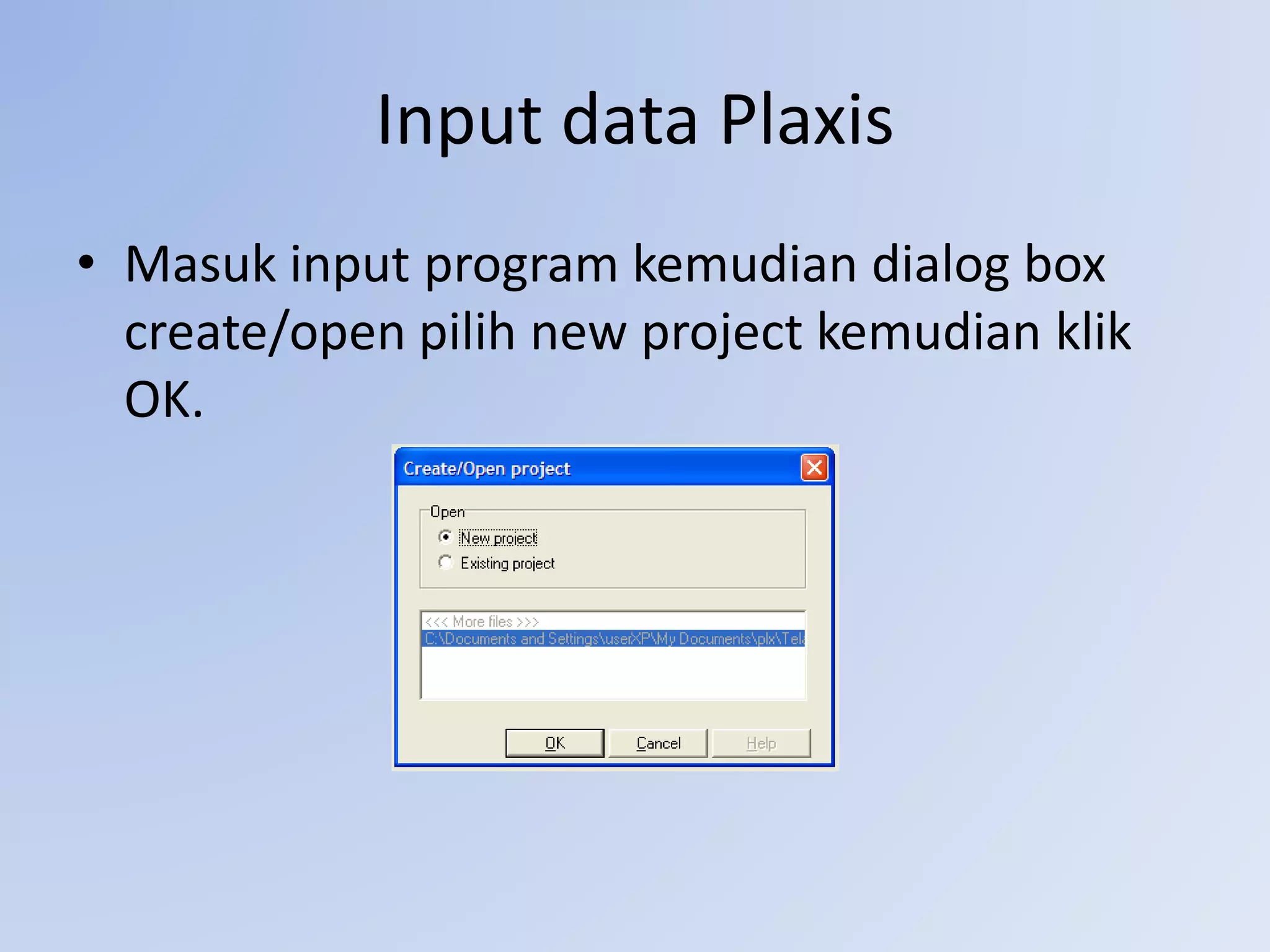

4. Input data Plaxis
• Masuk input program kemudian dialog box
create/open pilih new project kemudian klik
OK.

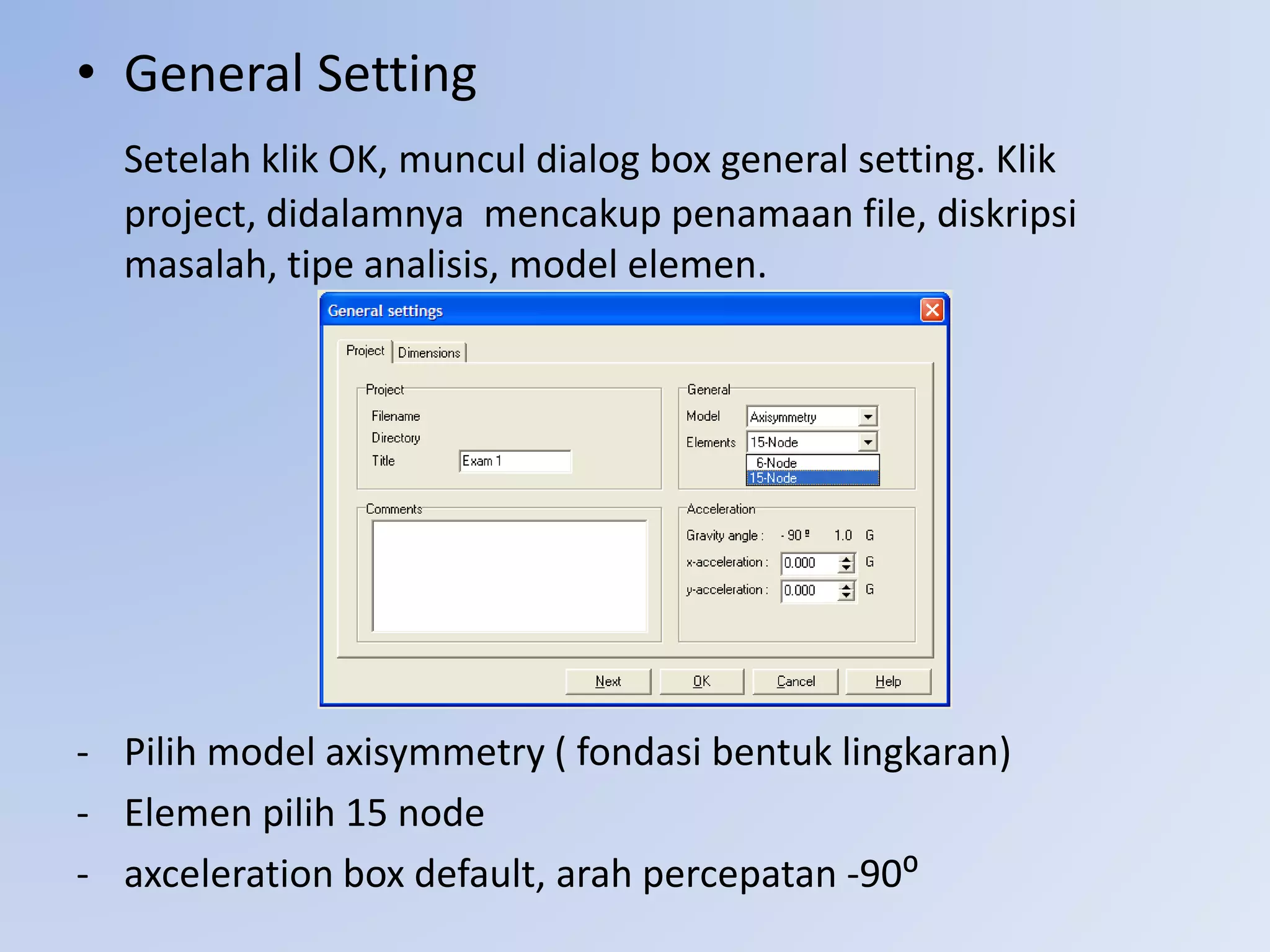

5. • General Setting
Setelah klik OK, muncul dialog box general setting. Klik
project, didalamnya mencakup penamaan file, diskripsi
masalah, tipe analisis, model elemen.
- Pilih model axisymmetry ( fondasi bentuk lingkaran)
- Elemen pilih 15 node
- axceleration box default, arah percepatan -90⁰

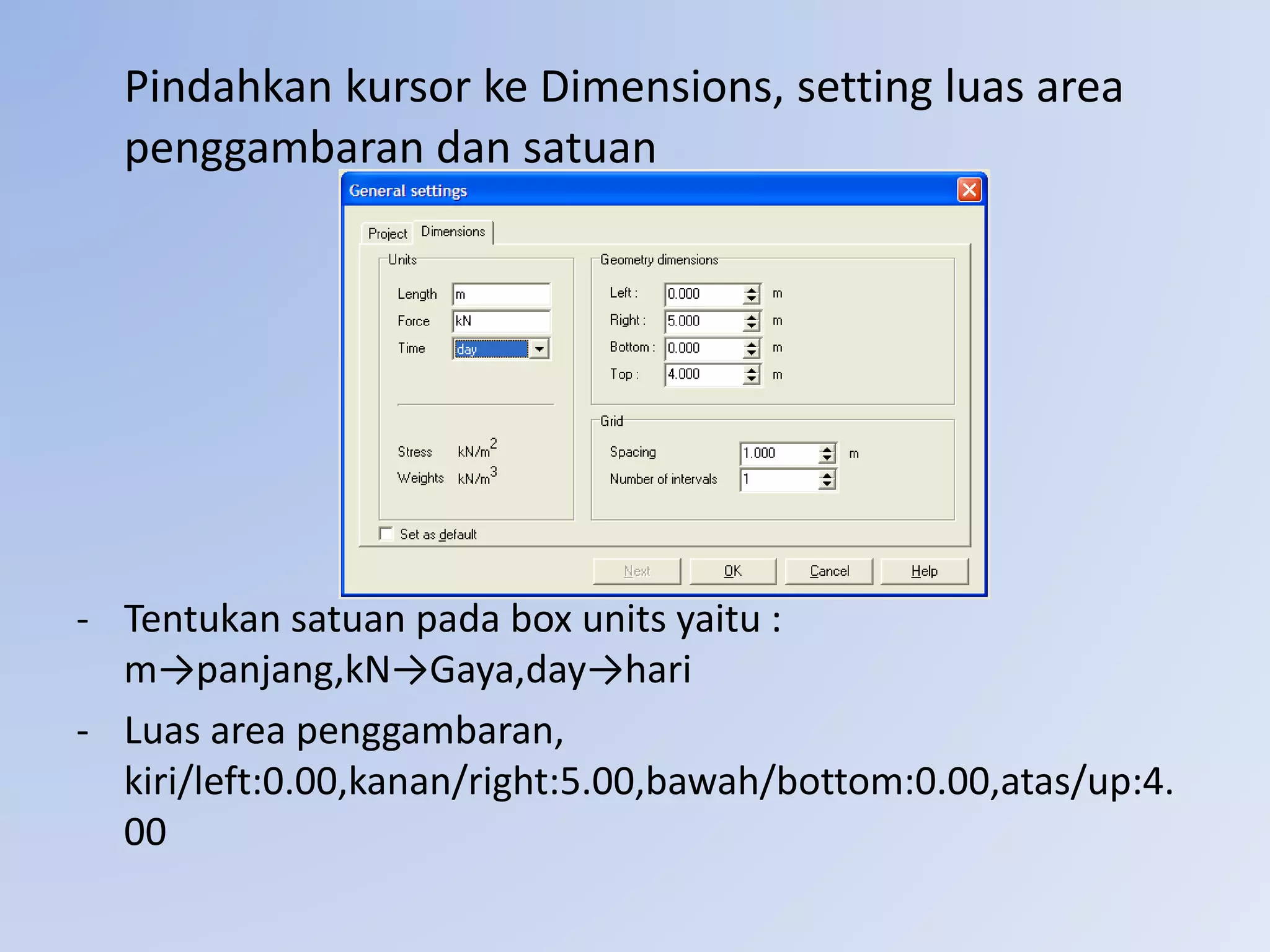

6. Pindahkan kursor ke Dimensions, setting luas area
penggambaran dan satuan
- Tentukan satuan pada box units yaitu :
m→panjang,kN→Gaya,day→hari
- Luas area penggambaran,
kiri/left:0.00,kanan/right:5.00,bawah/bottom:0.00,atas/up:4.
00

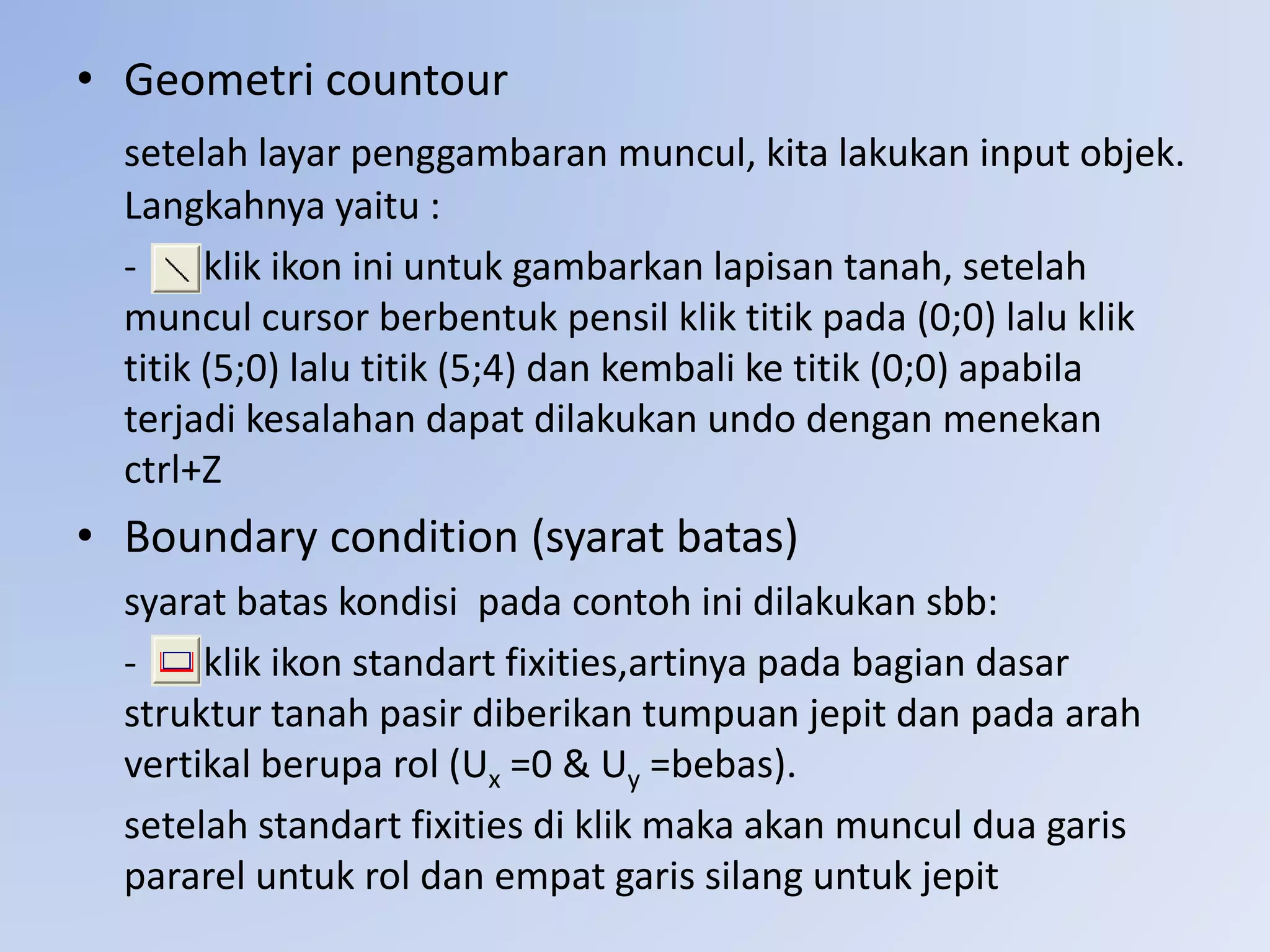

7. • Geometri countour
setelah layar penggambaran muncul, kita lakukan input objek.
Langkahnya yaitu :
- klik ikon ini untuk gambarkan lapisan tanah, setelah
muncul cursor berbentuk pensil klik titik pada (0;0) lalu klik
titik (5;0) lalu titik (5;4) dan kembali ke titik (0;0) apabila
terjadi kesalahan dapat dilakukan undo dengan menekan
ctrl+Z
• Boundary condition (syarat batas)
syarat batas kondisi pada contoh ini dilakukan sbb:
- klik ikon standart fixities,artinya pada bagian dasar
struktur tanah pasir diberikan tumpuan jepit dan pada arah
vertikal berupa rol (Ux =0 & Uy =bebas).
setelah standart fixities di klik maka akan muncul dua garis
pararel untuk rol dan empat garis silang untuk jepit

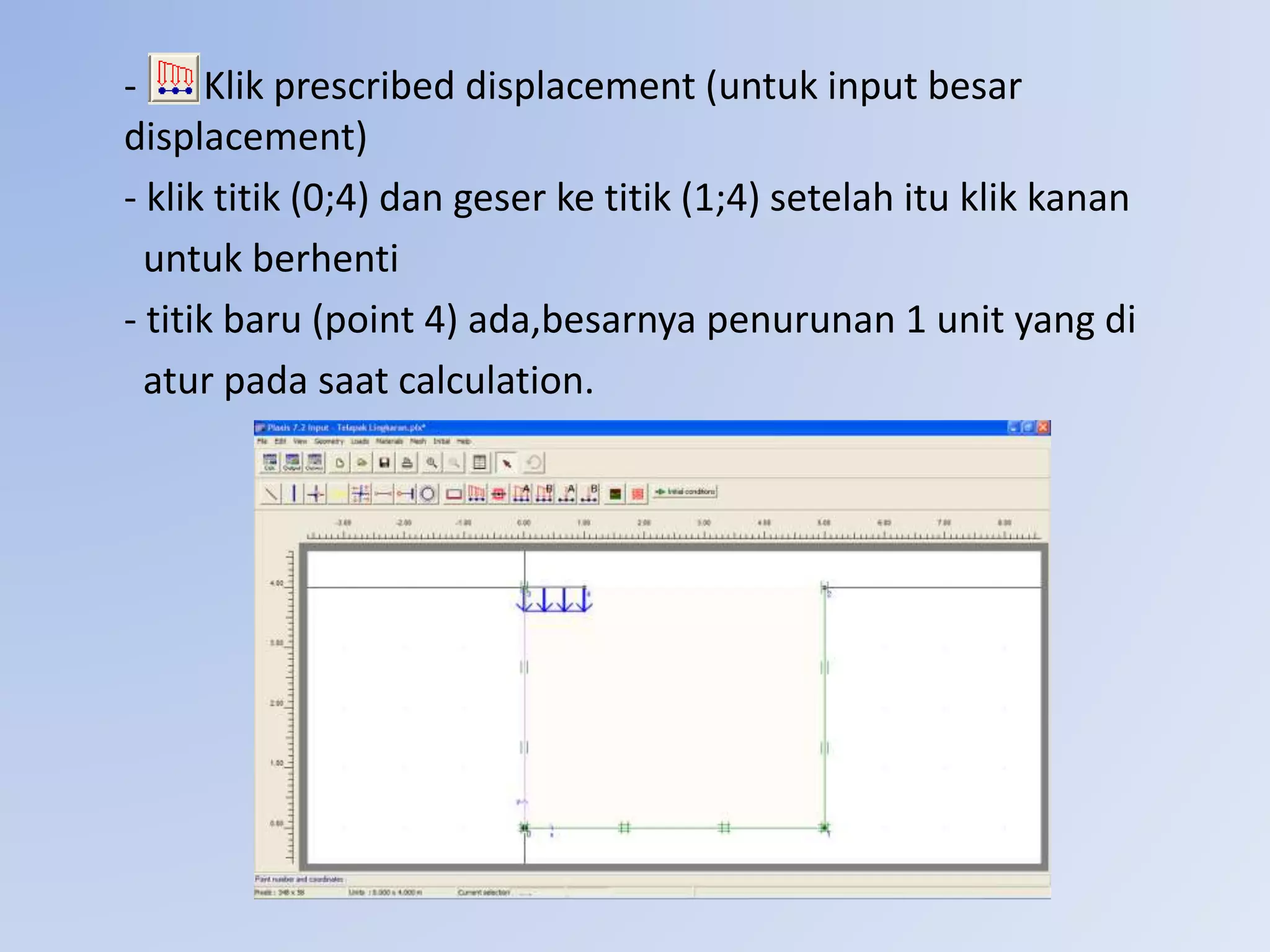

8. - Klik prescribed displacement (untuk input besar
displacement)
- klik titik (0;4) dan geser ke titik (1;4) setelah itu klik kanan
untuk berhenti
- titik baru (point 4) ada,besarnya penurunan 1 unit yang di
atur pada saat calculation.

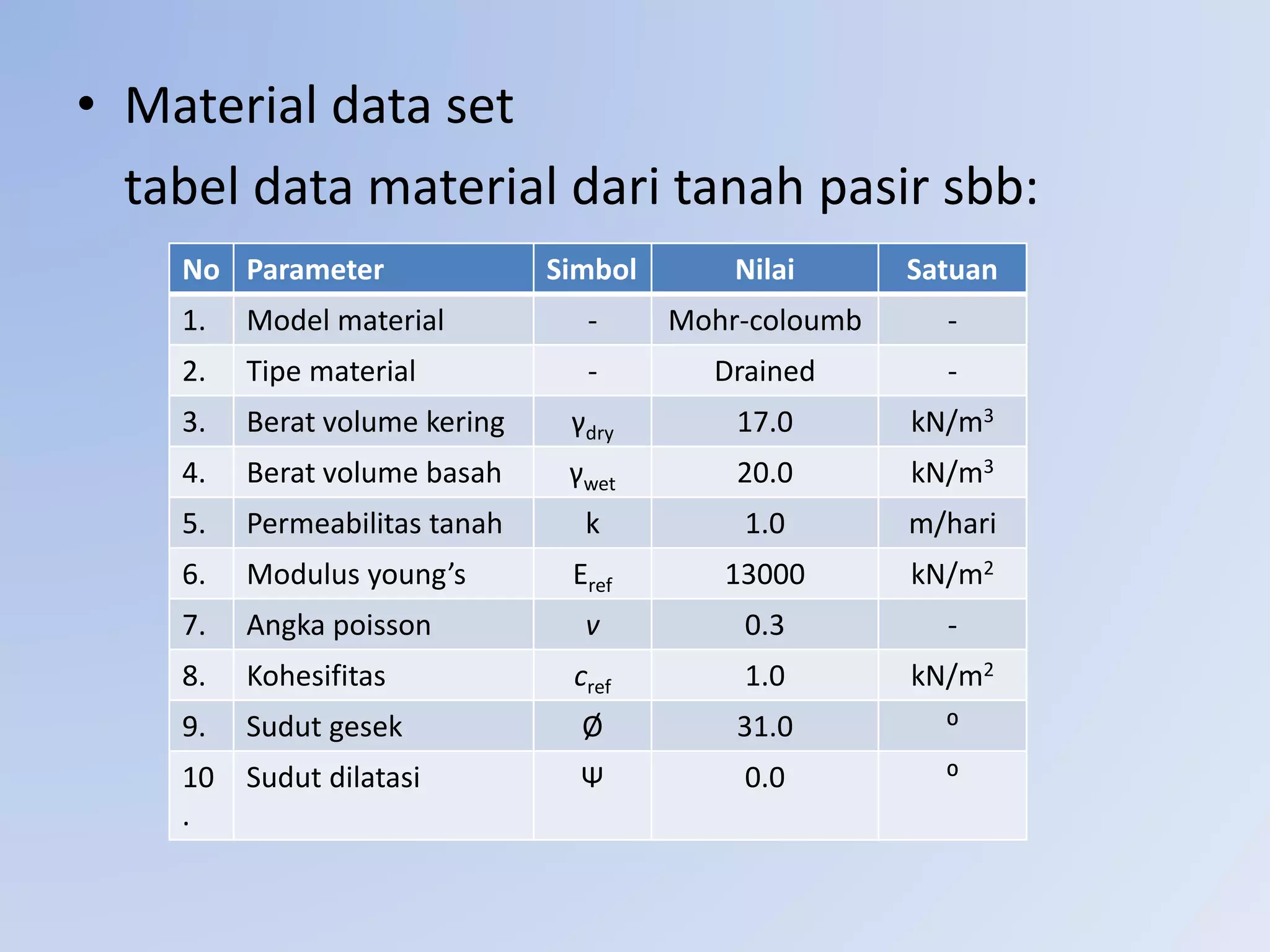

9. • Material data set
tabel data material dari tanah pasir sbb:
No Parameter Simbol Nilai Satuan
1. Model material - Mohr-coloumb -
2. Tipe material - Drained -
3. Berat volume kering γdry 17.0 kN/m3
4. Berat volume basah γwet 20.0 kN/m3
5. Permeabilitas tanah k 1.0 m/hari
6. Modulus young’s Eref 13000 kN/m2
7. Angka poisson v 0.3 -
8. Kohesifitas cref 1.0 kN/m2
9. Sudut gesek Ø 31.0 ⁰
10
.
Sudut dilatasi Ψ 0.0 ⁰

10. Untuk memasukkan data material tanah, langkahnya :
- Klik ikon material set, pilih soil & interface
- Klik new,akan muncul jendela baru terdiri 3 tabsheet
yaitu : general, parameter, & interface

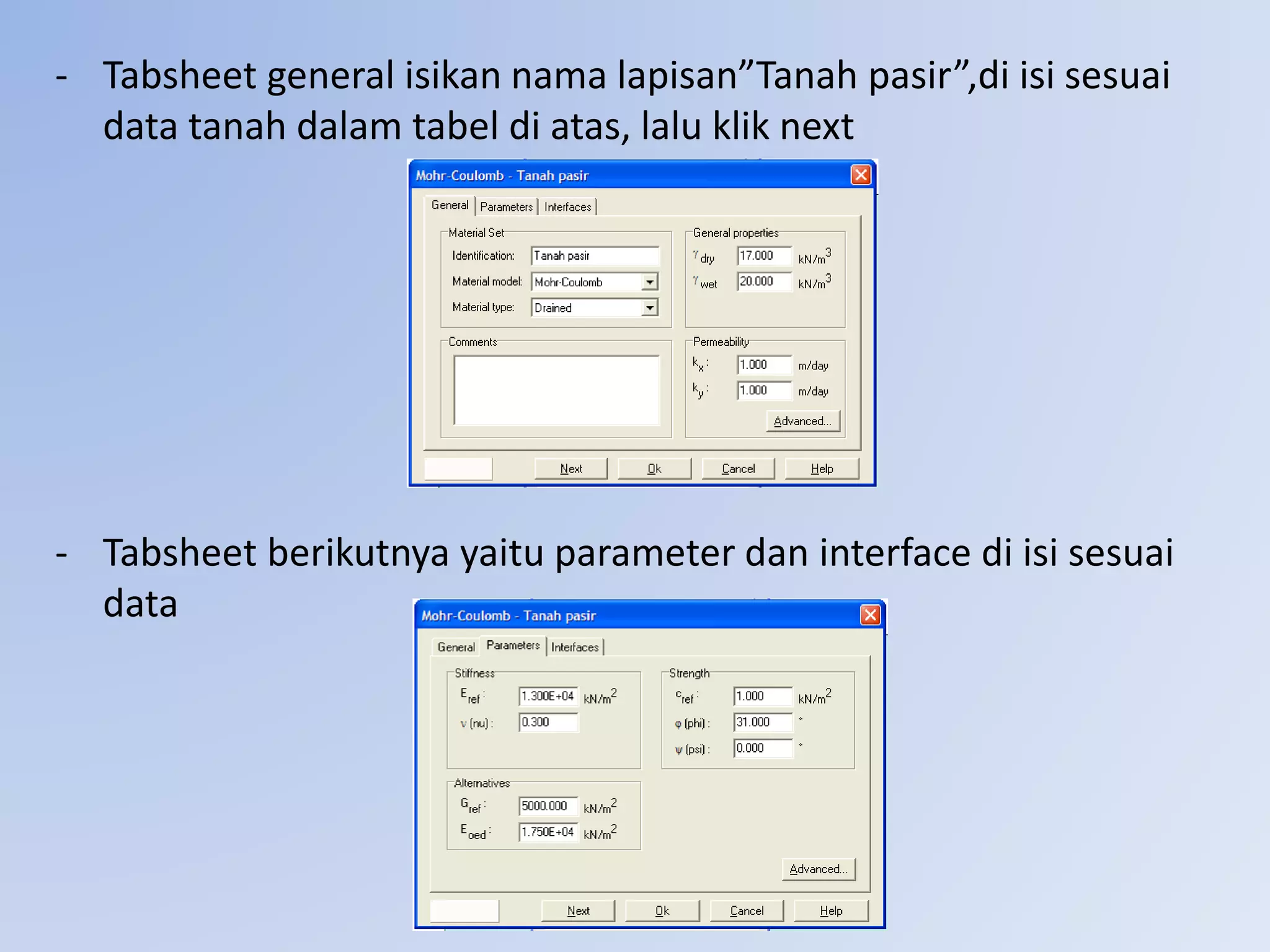

11. - Tabsheet general isikan nama lapisan”Tanah pasir”,di isi sesuai
data tanah dalam tabel di atas, lalu klik next
- Tabsheet berikutnya yaitu parameter dan interface di isi sesuai
data

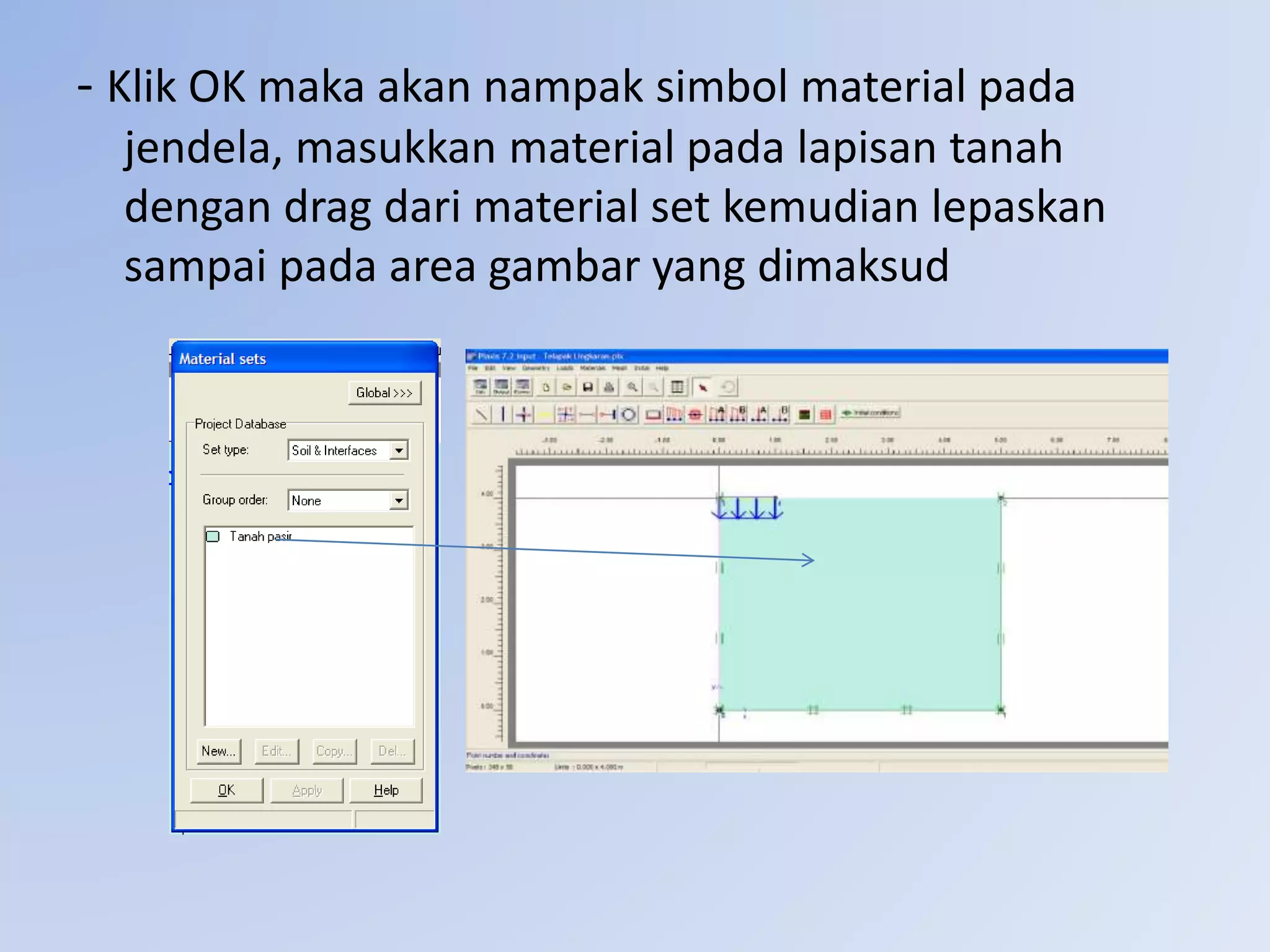

12. - Klik OK maka akan nampak simbol material pada
jendela, masukkan material pada lapisan tanah
dengan drag dari material set kemudian lepaskan
sampai pada area gambar yang dimaksud

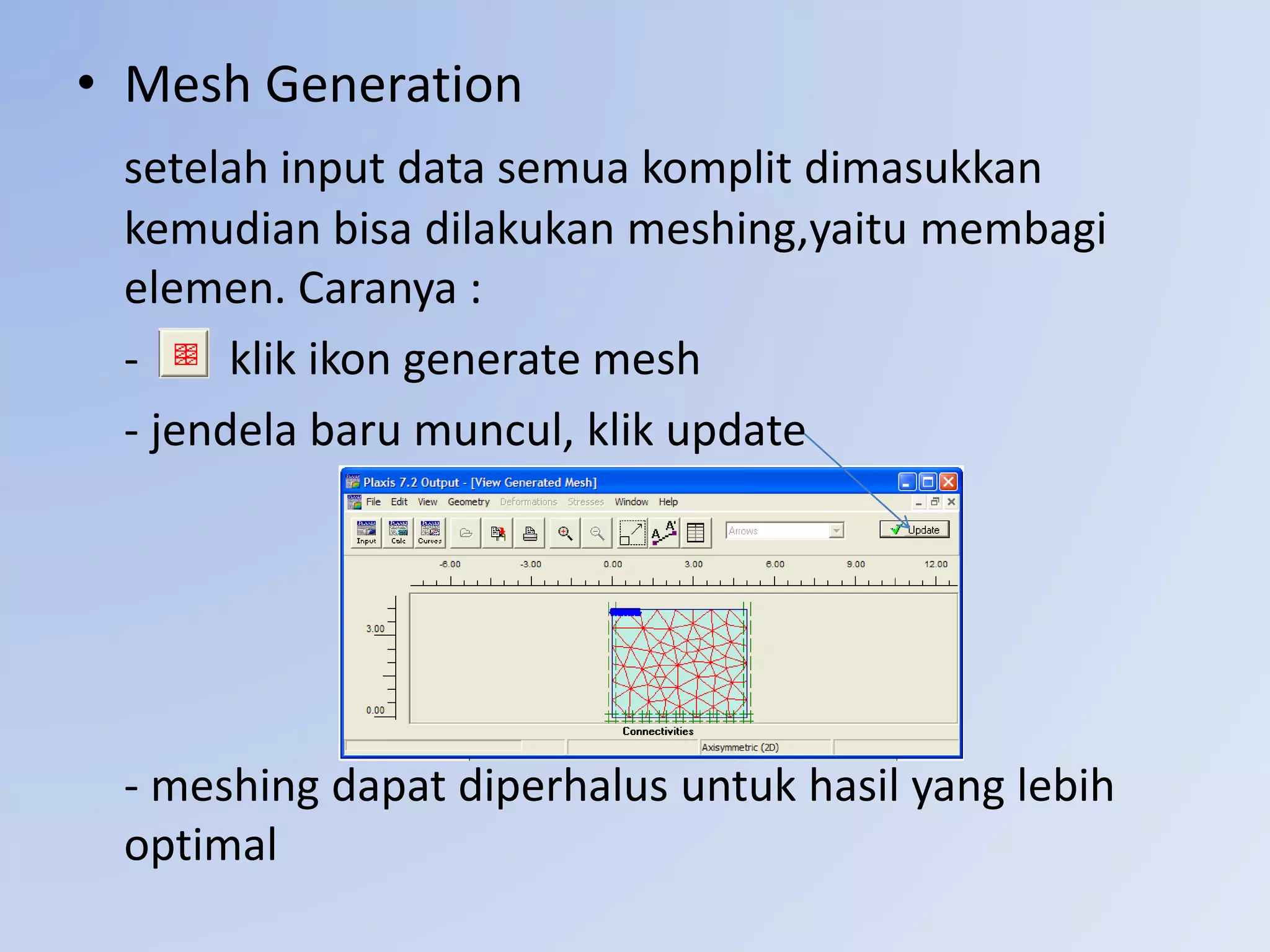

13. • Mesh Generation
setelah input data semua komplit dimasukkan
kemudian bisa dilakukan meshing,yaitu membagi
elemen. Caranya :
- klik ikon generate mesh
- jendela baru muncul, klik update
- meshing dapat diperhalus untuk hasil yang lebih
optimal

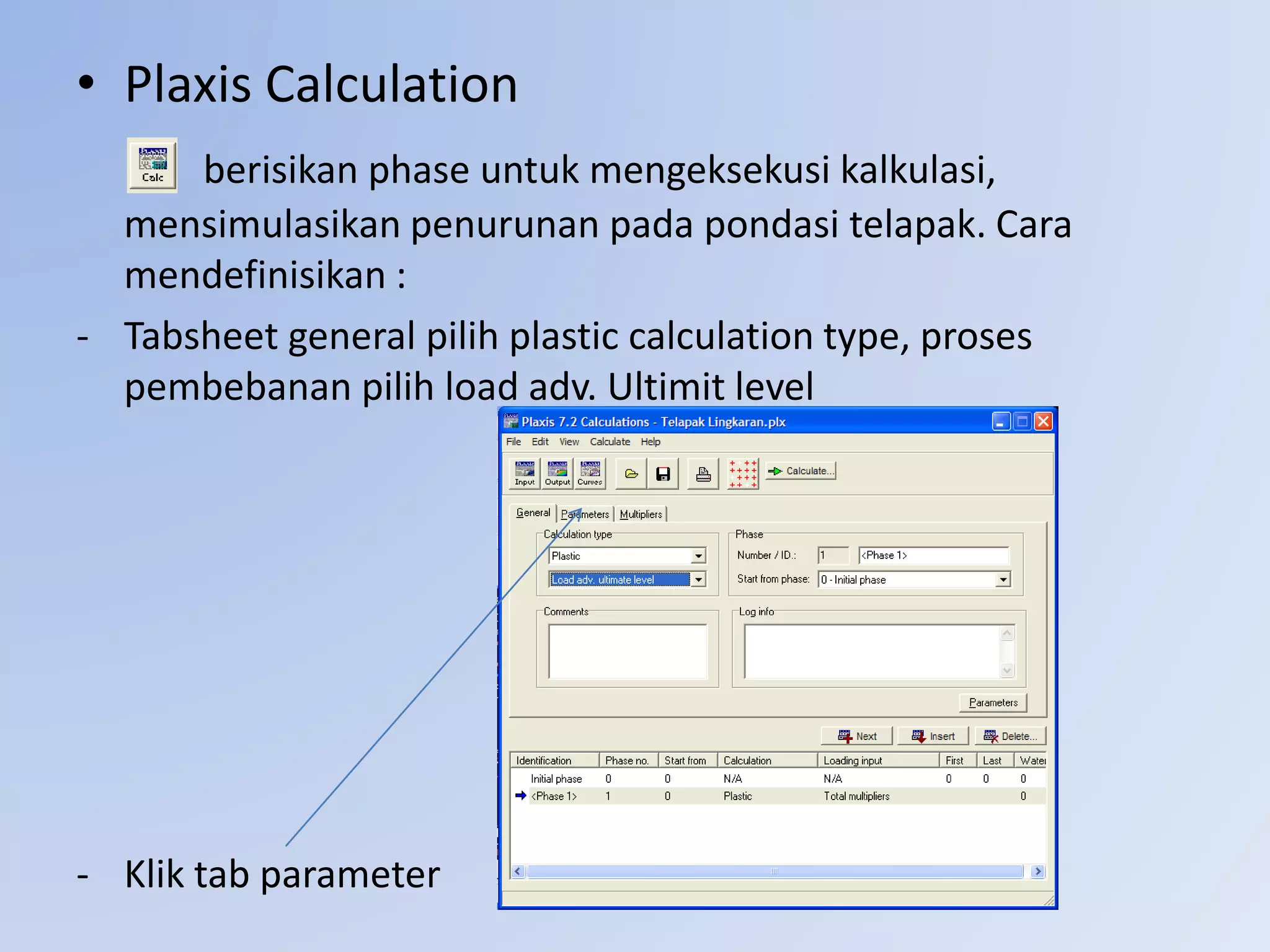

14. • Plaxis Calculation
berisikan phase untuk mengeksekusi kalkulasi,
mensimulasikan penurunan pada pondasi telapak. Cara
mendefinisikan :
- Tabsheet general pilih plastic calculation type, proses
pembebanan pilih load adv. Ultimit level
- Klik tab parameter

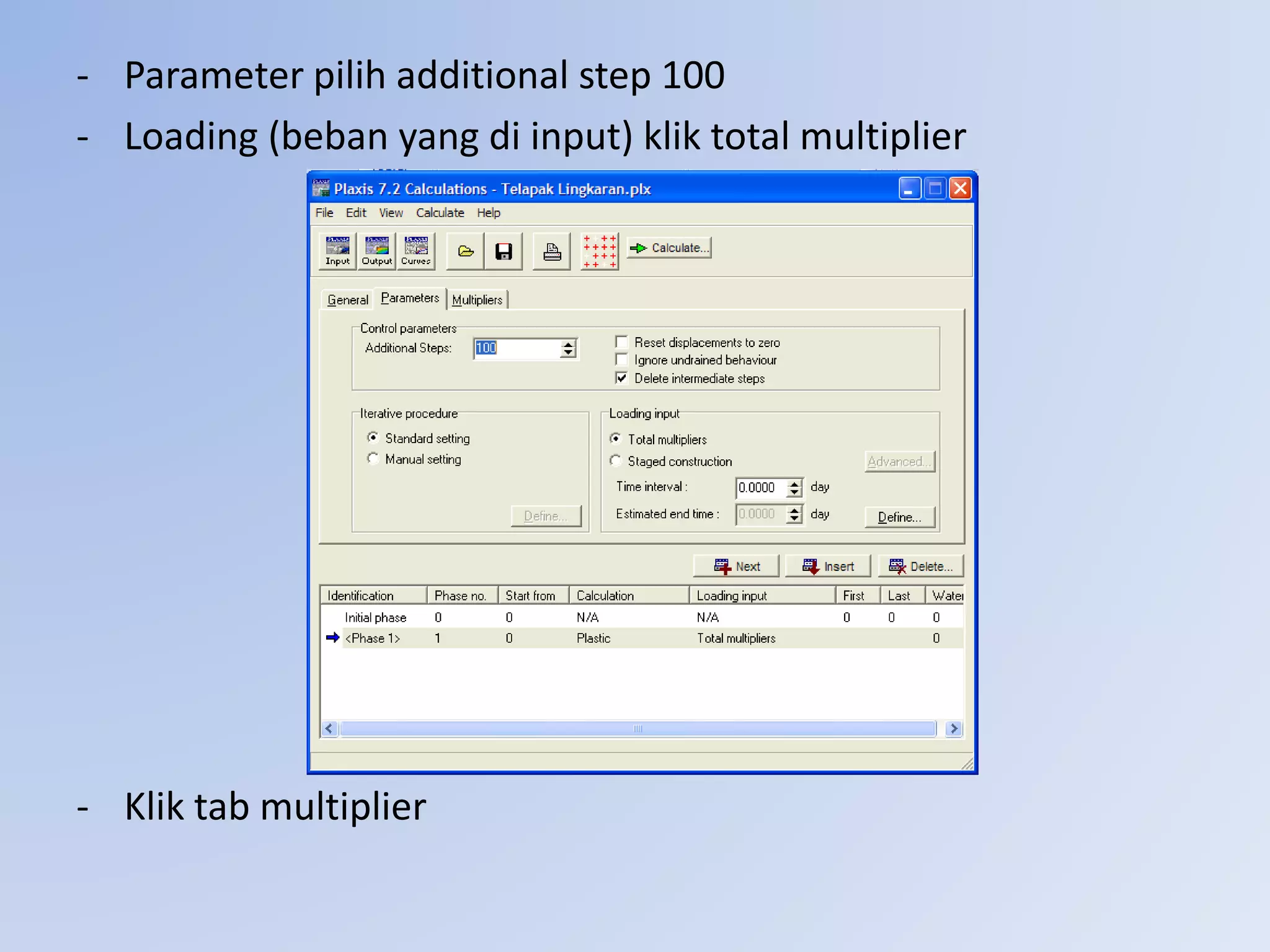

15. - Parameter pilih additional step 100
- Loading (beban yang di input) klik total multiplier
- Klik tab multiplier

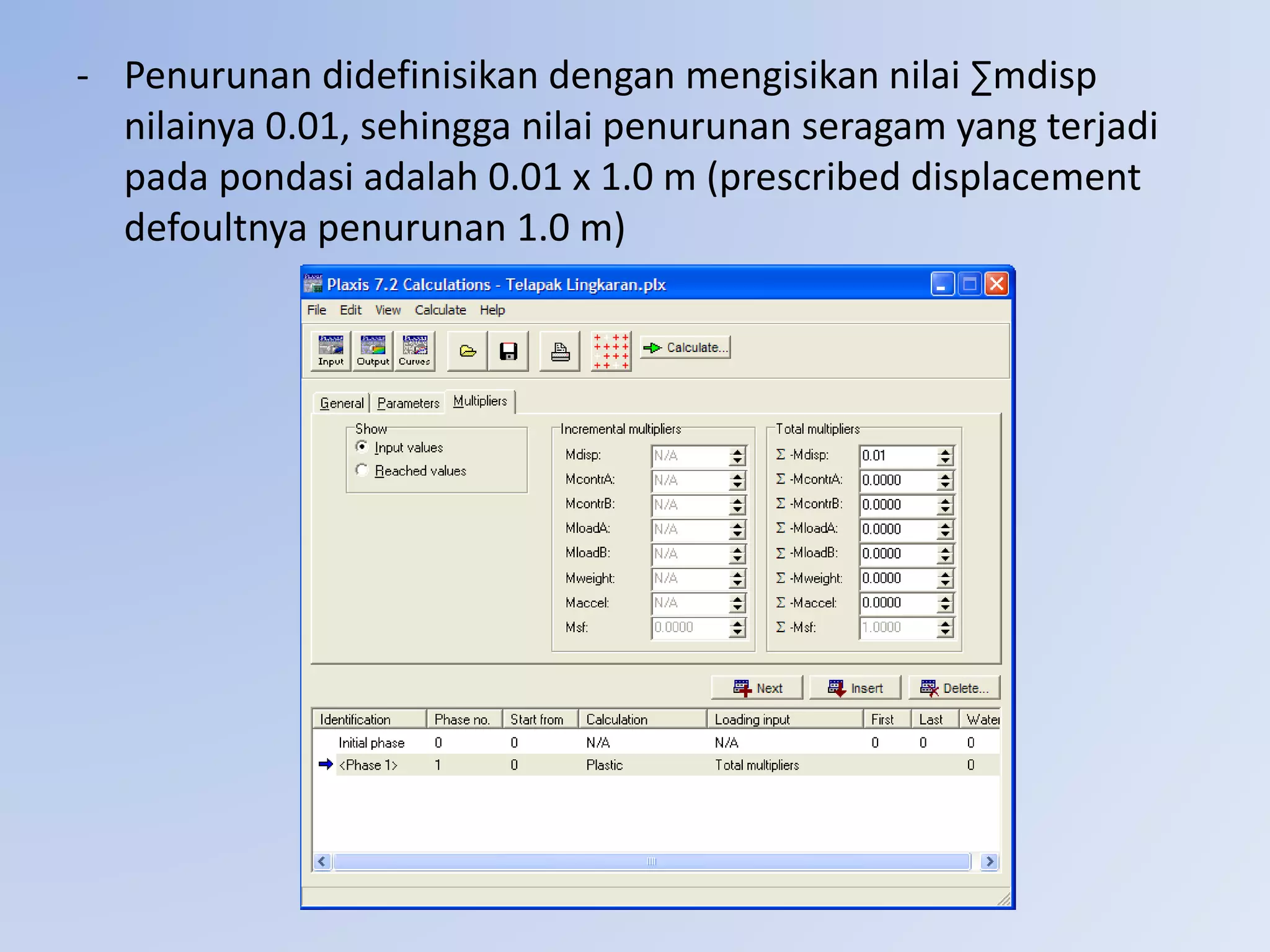

16. - Penurunan didefinisikan dengan mengisikan nilai ∑mdisp
nilainya 0.01, sehingga nilai penurunan seragam yang terjadi
pada pondasi adalah 0.01 x 1.0 m (prescribed displacement
defoultnya penurunan 1.0 m)

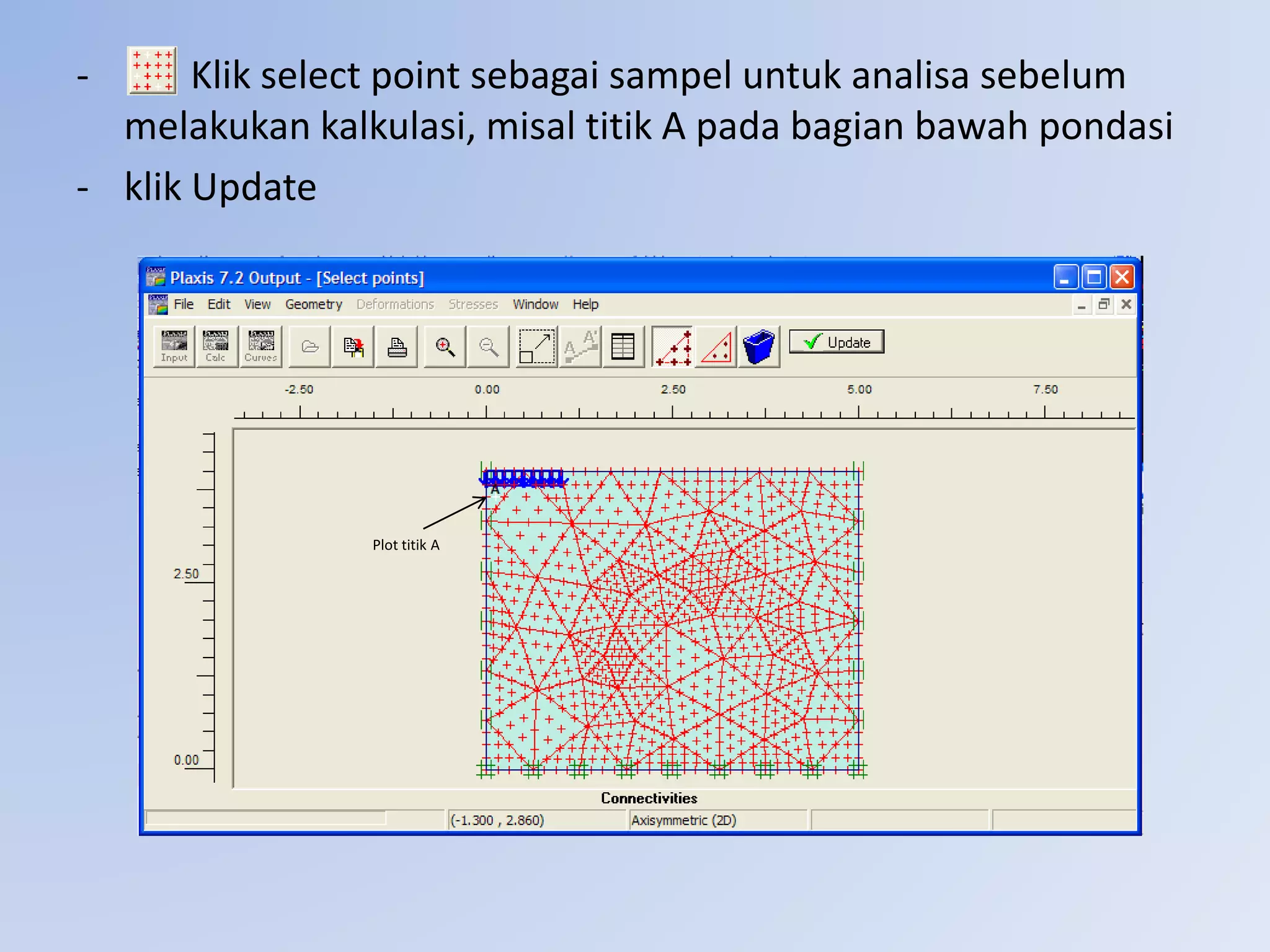

17. - Klik select point sebagai sampel untuk analisa sebelum
melakukan kalkulasi, misal titik A pada bagian bawah pondasi
- klik Update
Plot titik A

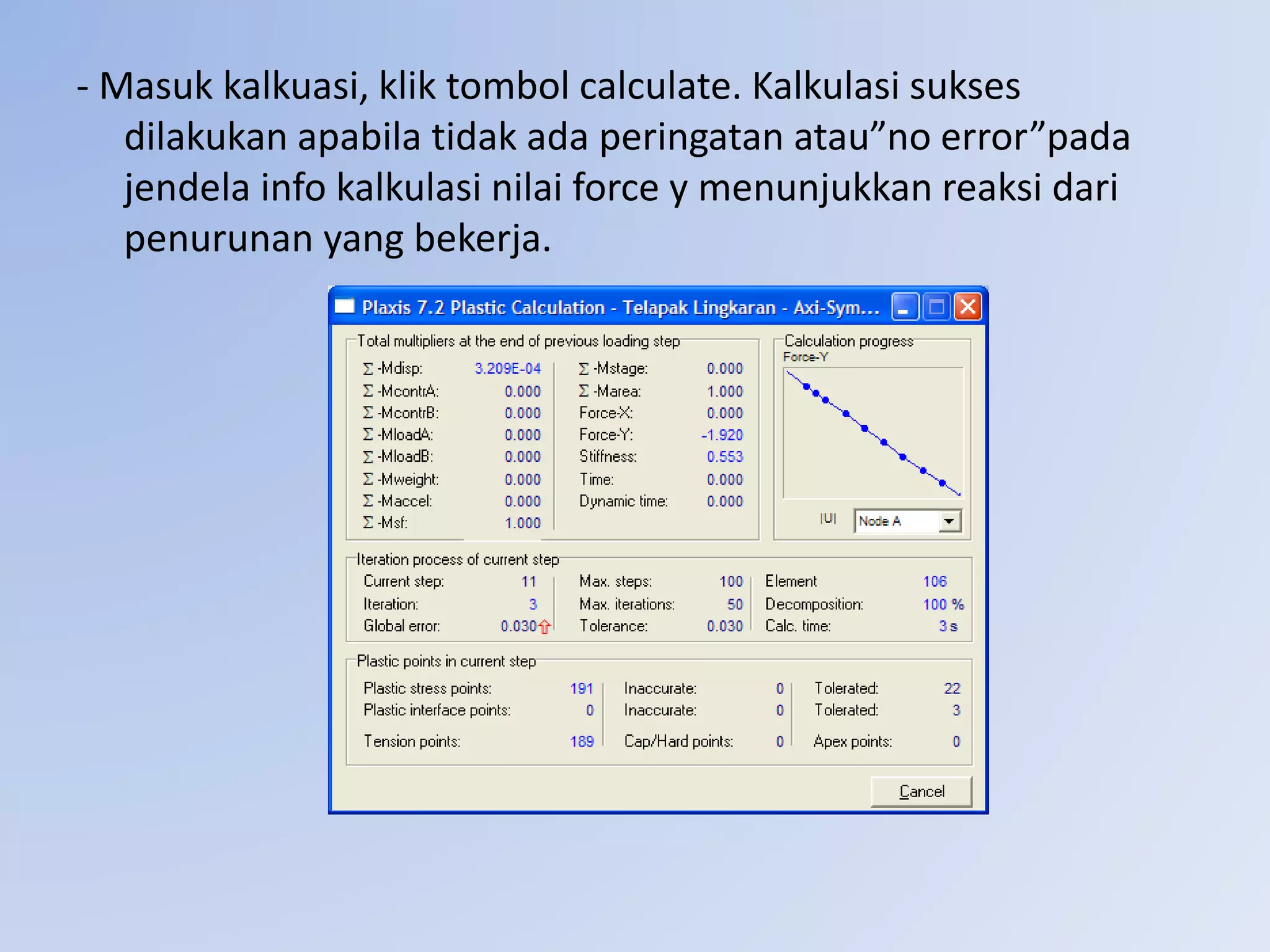

18. - Masuk kalkuasi, klik tombol calculate. Kalkulasi sukses
dilakukan apabila tidak ada peringatan atau”no error”pada
jendela info kalkulasi nilai force y menunjukkan reaksi dari
penurunan yang bekerja.

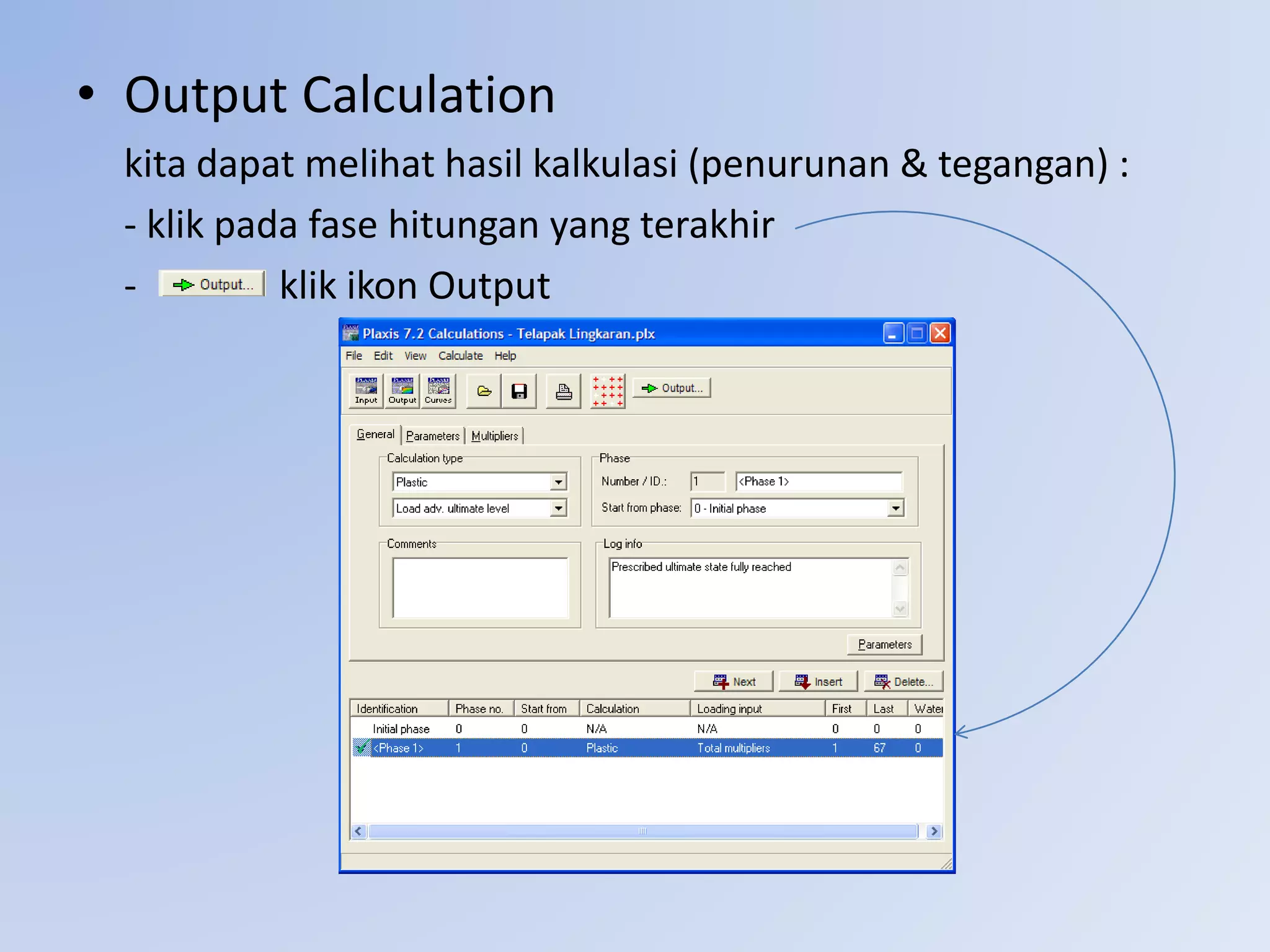

19. • Output Calculation
kita dapat melihat hasil kalkulasi (penurunan & tegangan) :
- klik pada fase hitungan yang terakhir
- klik ikon Output

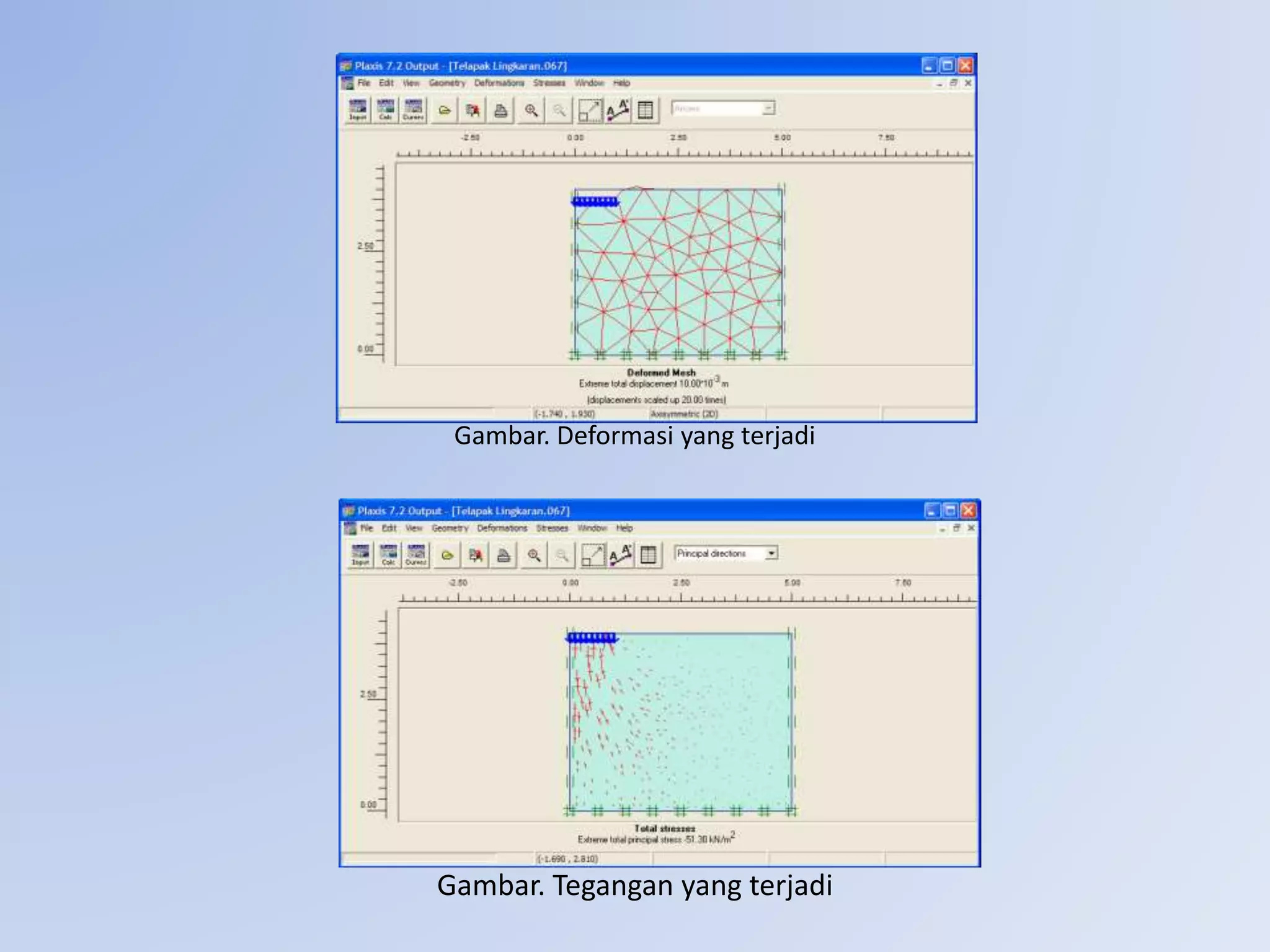

20. Gambar. Deformasi yang terjadi
Gambar. Tegangan yang terjadi

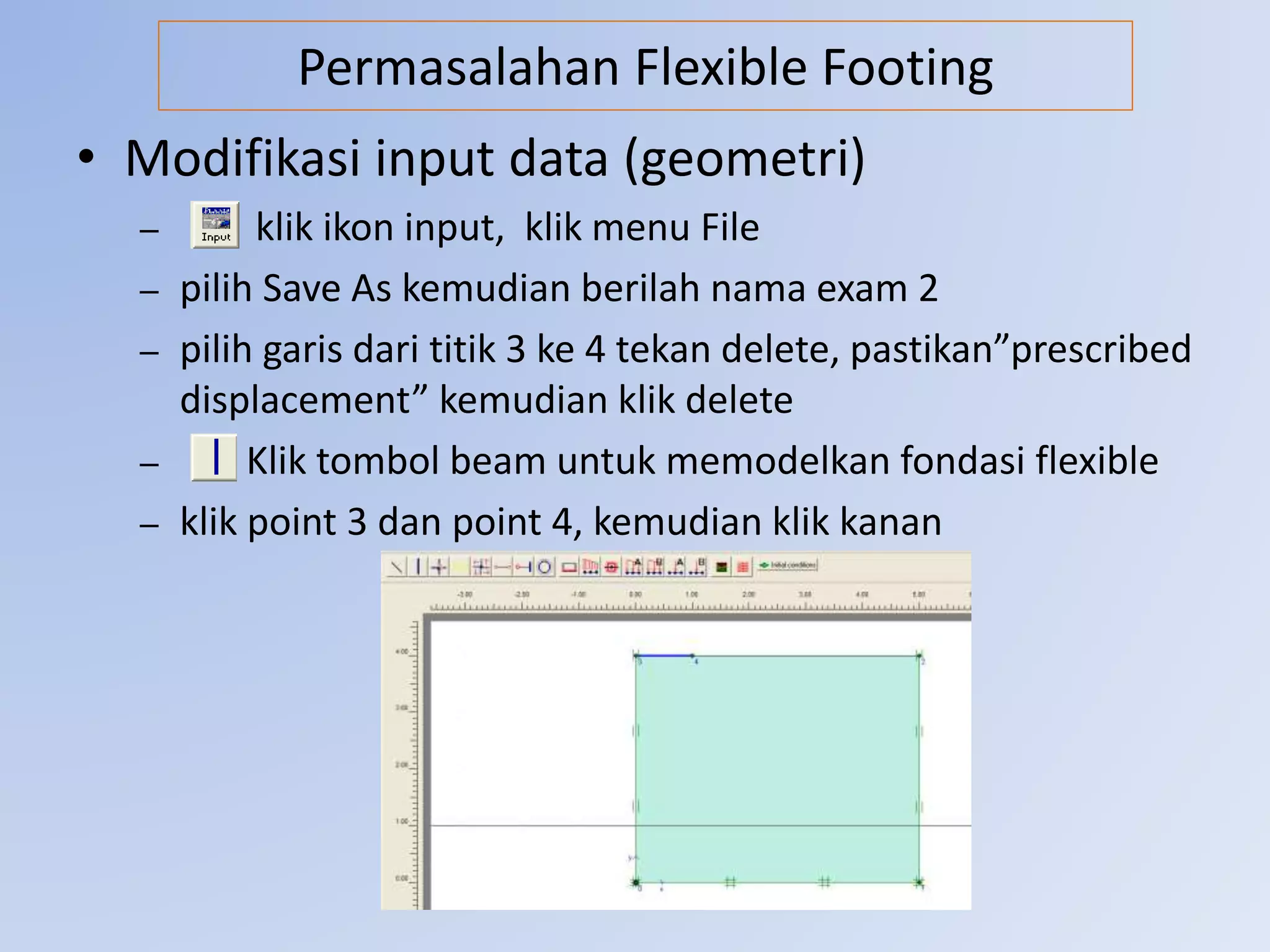

21. Permasalahan Flexible Footing
• Modifikasi input data (geometri)
– klik ikon input, klik menu File
– pilih Save As kemudian berilah nama exam 2
– pilih garis dari titik 3 ke 4 tekan delete, pastikan”prescribed
displacement” kemudian klik delete
– Klik tombol beam untuk memodelkan fondasi flexible
– klik point 3 dan point 4, kemudian klik kanan

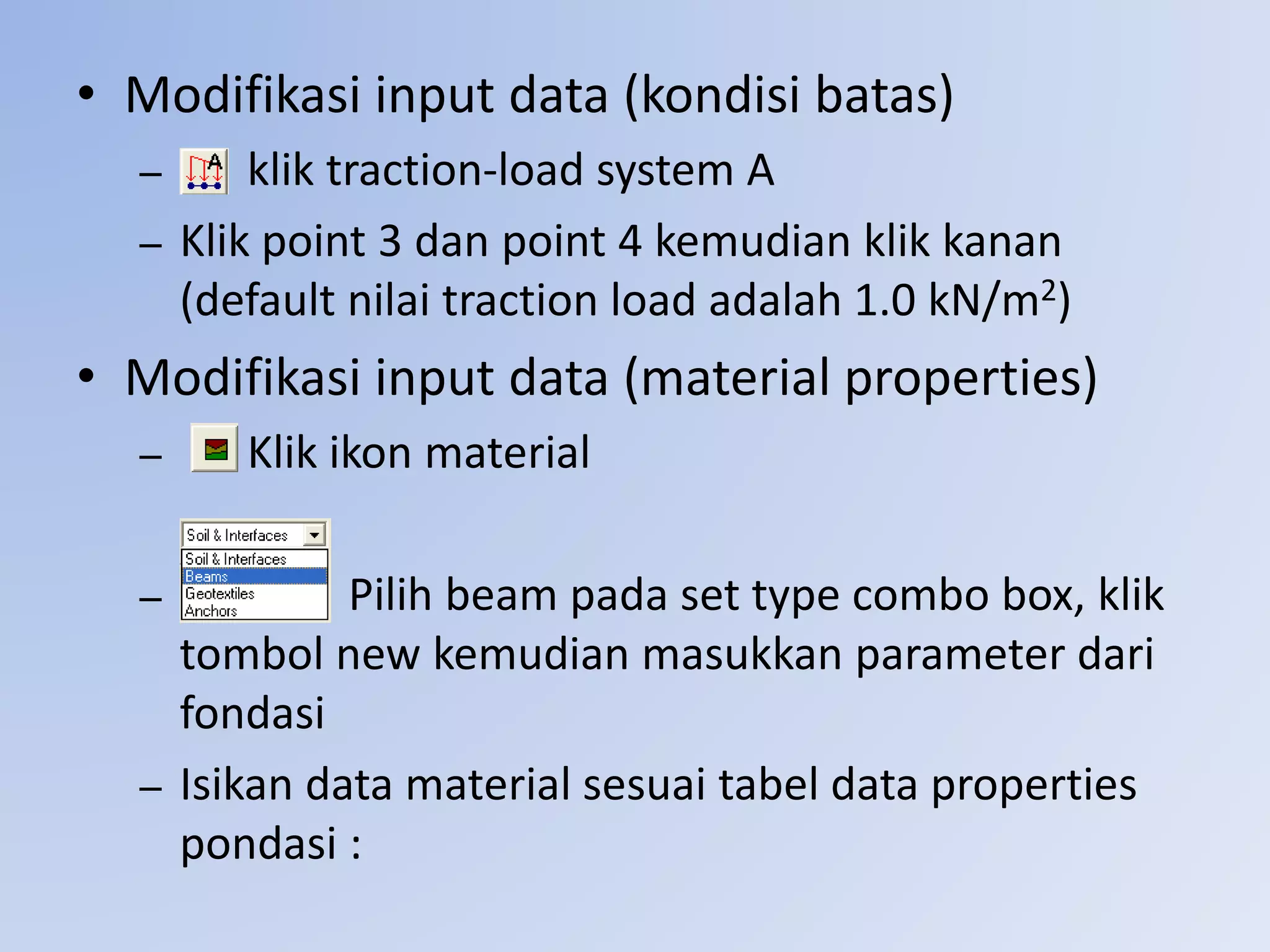

22. • Modifikasi input data (kondisi batas)
– klik traction-load system A
– Klik point 3 dan point 4 kemudian klik kanan
(default nilai traction load adalah 1.0 kN/m2)
• Modifikasi input data (material properties)
– Klik ikon material
– Pilih beam pada set type combo box, klik
tombol new kemudian masukkan parameter dari
fondasi
– Isikan data material sesuai tabel data properties
pondasi :

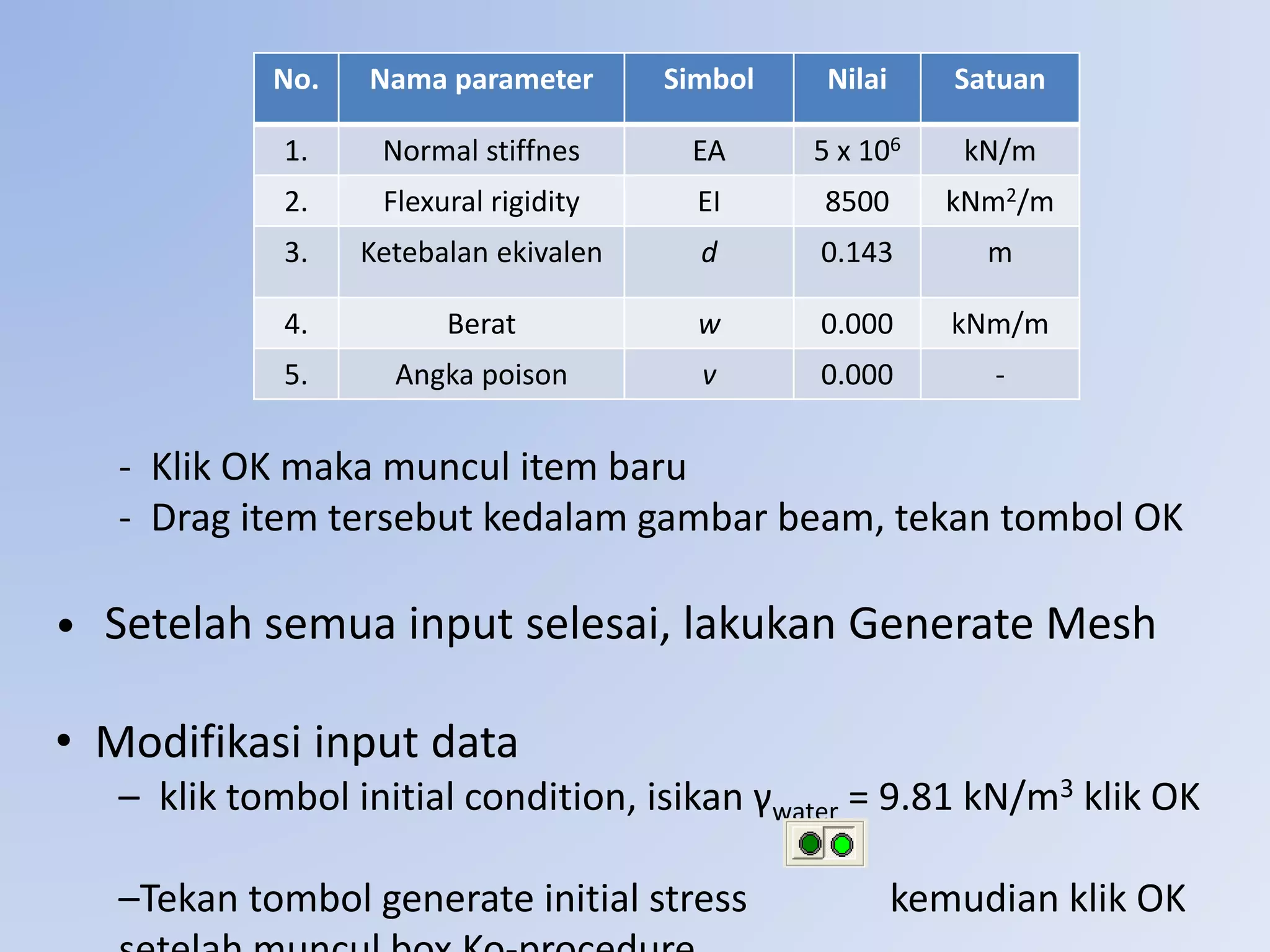

23. No. Nama parameter Simbol Nilai Satuan
1. Normal stiffnes EA 5 x 106 kN/m
2. Flexural rigidity EI 8500 kNm2/m
3. Ketebalan ekivalen d 0.143 m
4. Berat w 0.000 kNm/m
5. Angka poison v 0.000 -
- Klik OK maka muncul item baru
- Drag item tersebut kedalam gambar beam, tekan tombol OK
• Setelah semua input selesai, lakukan Generate Mesh
• Modifikasi input data
– klik tombol initial condition, isikan γwater = 9.81 kN/m3 klik OK
–Tekan tombol generate initial stress kemudian klik OK

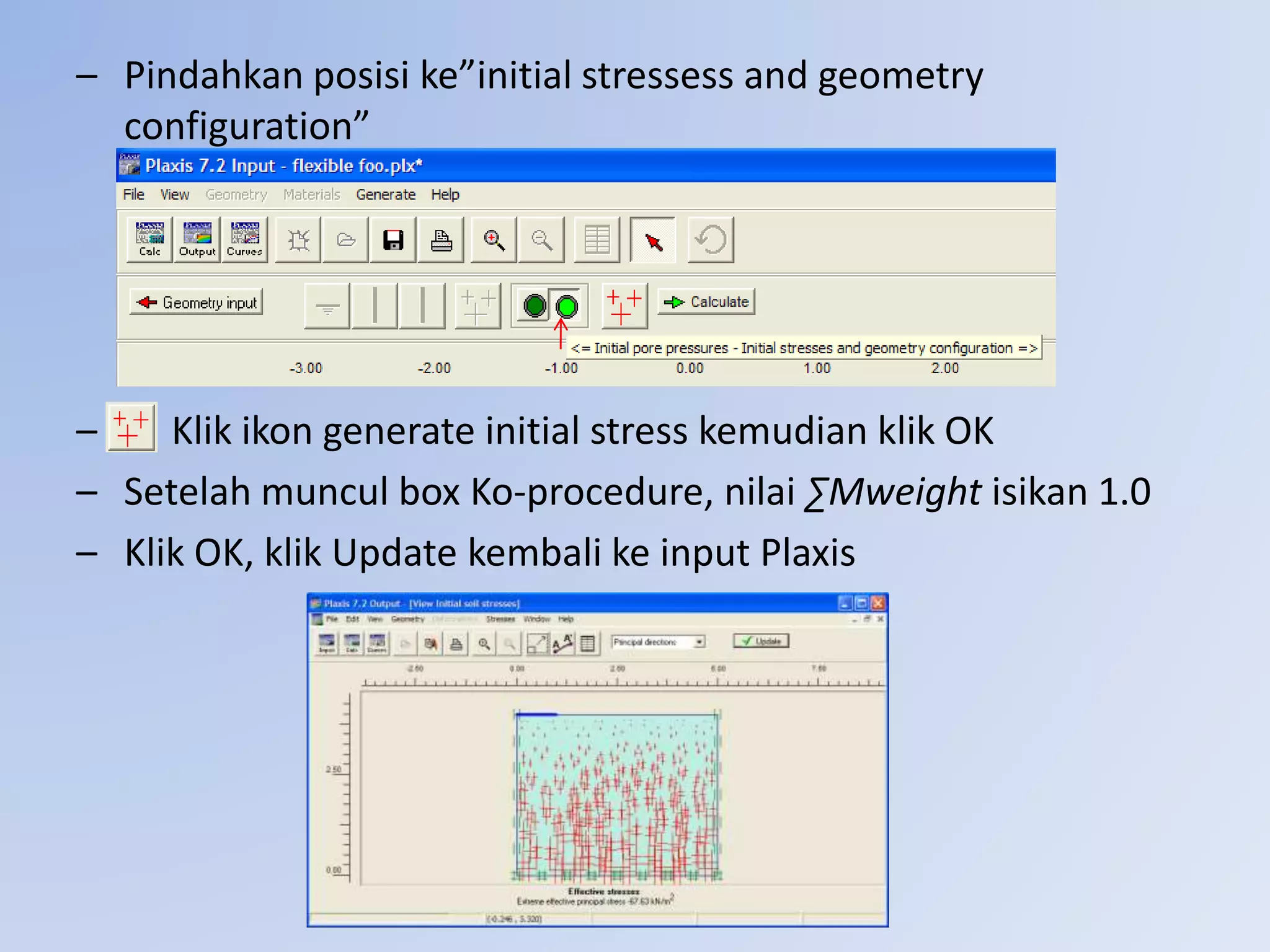

24. – Pindahkan posisi ke”initial stressess and geometry
configuration”
– Klik ikon generate initial stress kemudian klik OK
– Setelah muncul box Ko-procedure, nilai ∑Mweight isikan 1.0
– Klik OK, klik Update kembali ke input Plaxis

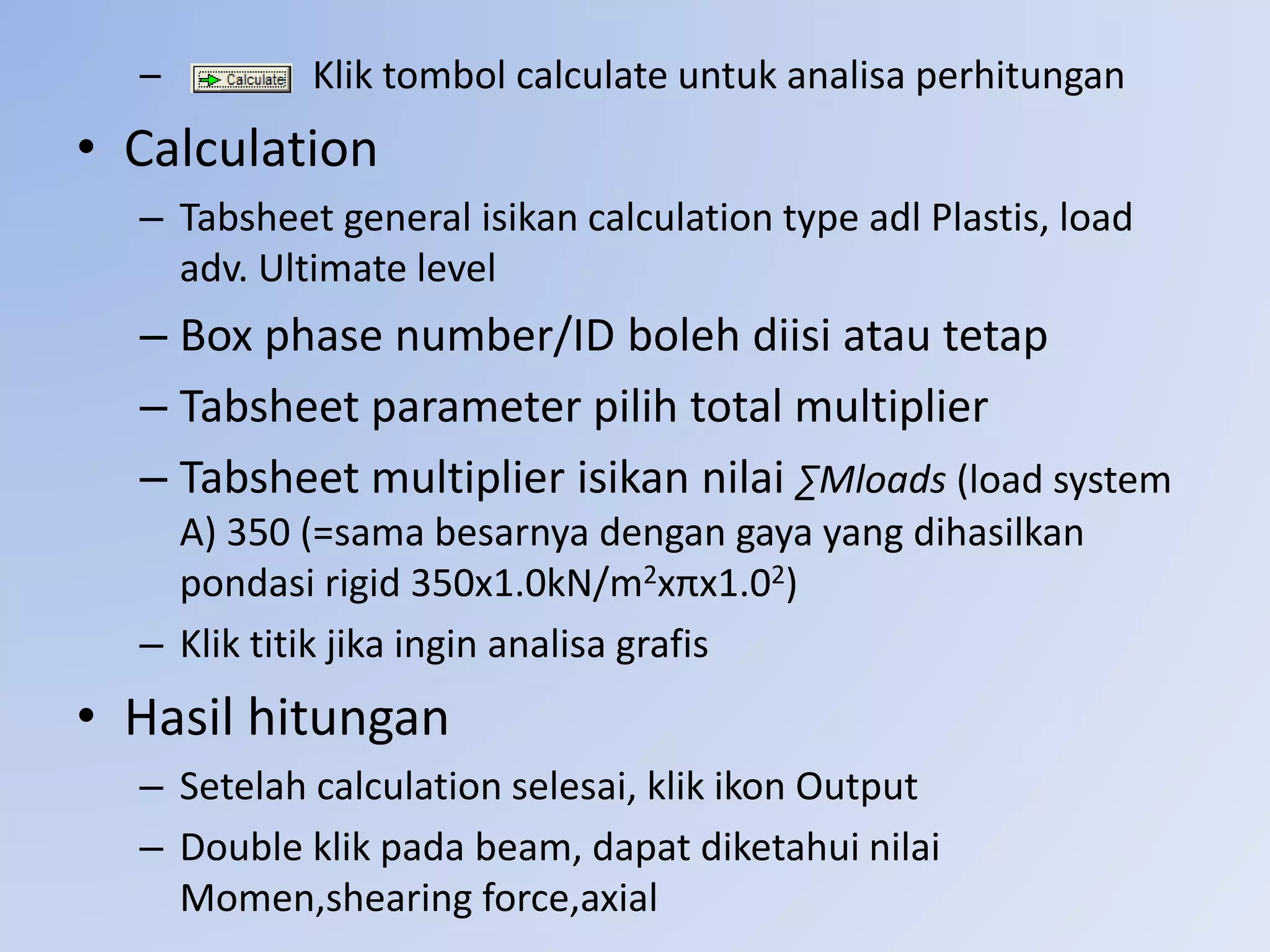

25. – Klik tombol calculate untuk analisa perhitungan
• Calculation
– Tabsheet general isikan calculation type adl Plastis, load
adv. Ultimate level
– Box phase number/ID boleh diisi atau tetap
– Tabsheet parameter pilih total multiplier
– Tabsheet multiplier isikan nilai ∑Mloads (load system
A) 350 (=sama besarnya dengan gaya yang dihasilkan
pondasi rigid 350x1.0kN/m2xπx1.02)
– Klik titik jika ingin analisa grafis
• Hasil hitungan
– Setelah calculation selesai, klik ikon Output
– Double klik pada beam, dapat diketahui nilai
Momen,shearing force,axial

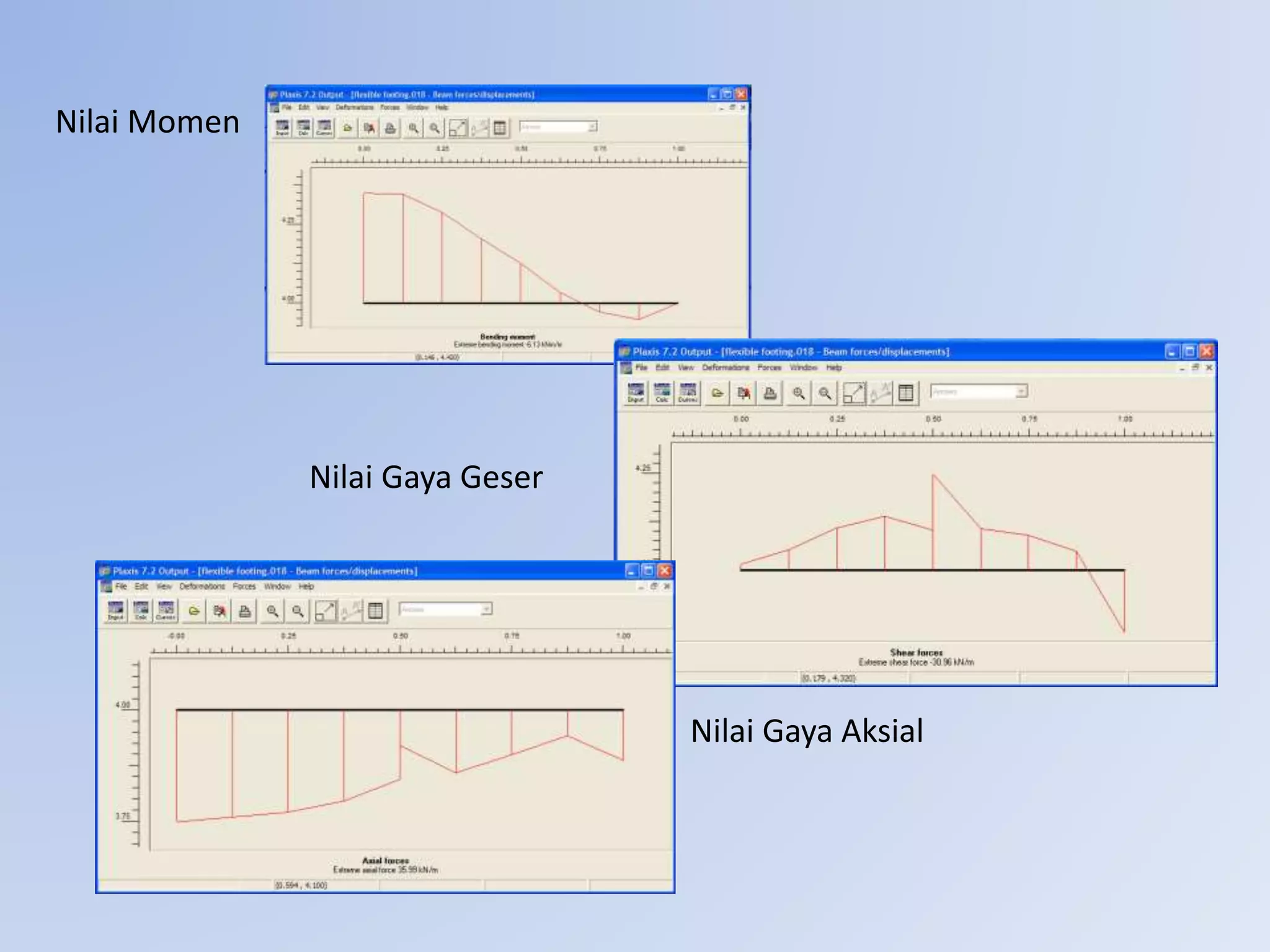

26. Nilai Momen
Nilai Gaya Geser
Nilai Gaya Aksial
