CustomScan APIを使い倒して俺様DBエンジンを実装する
ヘテロＤＢ株式会社
チーフアーキテクト兼 CEO
海外浩平 <kaigai@heterodb.com>

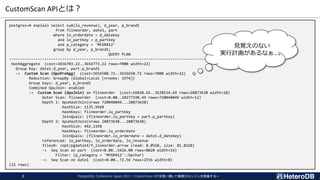

CustomScan APIとは？
postgres=# explain select sum(lo_revenue), d_year, p_brand1
from flineorder, date1, part
where lo_orderdate = d_datekey
and lo_partkey = p_partkey
and p_category = 'MFGR#12’
group by d_year, p_brand1;
QUERY PLAN
-----------------------------------------------------------------------------------------------------
HashAggregate (cost=3656703.22..3656773.22 rows=7000 width=22)
Group Key: date1.d_year, part.p_brand1
-> Custom Scan (GpuPreAgg) (cost=3656580.72..3656650.72 rows=7000 width=22)
Reduction: GroupBy (Global+Local [nrooms: 1974])
Group keys: d_year, p_brand1
Combined GpuJoin: enabled
-> Custom Scan (GpuJoin) on flineorder (cost=16028.65..3638534.69 rows=28873638 width=18)
Outer Scan: flineorder (cost=0.00..10277198.49 rows=720040849 width=12)
Depth 1: GpuHashJoin(nrows 720040849...28873638)
HashSize: 1135.95KB
HashKeys: flineorder.lo_partkey
JoinQuals: (flineorder.lo_partkey = part.p_partkey)
HashSize: 442.11KB
HashKeys: flineorder.lo_orderdate
JoinQuals: (flineorder.lo_orderdate = date1.d_datekey)
referenced: lo_partkey, lo_orderdate, lo_revenue
files0: /opt/pgdata14/f_lineorder.arrow (read: 8.05GB, size: 81.81GB)
-> Seq Scan on part (cost=0.00..5426.00 rows=8020 width=14)
Filter: (p_category = 'MFGR#12'::bpchar)
-> Seq Scan on date1 (cost=0.00..72.56 rows=2556 width=8)
(21 rows)
見覚えのない
実行計画があるなぁ…。
PostgreSQL Conference Japan 2022 ～CustomScan APIを使い倒して俺様DBエンジンを実装する～
2

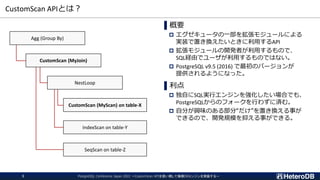

CustomScan APIとは？
▌概要
 エグゼキュータの一部を拡張モジュールによる
実装で置き換えたいときに利用するAPI
 拡張モジュールの開発者が利用するもので、
SQL経由でユーザが利用するものではない。
 PostgreSQL v9.5 (2016) で最初のバージョンが
提供されるようになった。
▌利点
 独自にSQL実行エンジンを強化したい場合でも、
PostgreSQLからのフォークを行わずに済む。
 自分が興味のある部分“だけ”を置き換える事が
できるので、開発規模を抑える事ができる。
IndexScan on table-Y
CustomScan (MyScan) on table-X
CustomScan (MyJoin)
Agg (Group By)
NestLoop
SeqScan on table-Z
3

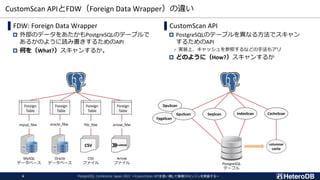

CustomScan APIとFDW（Foreign Data Wrapper）の違い
▌FDW: Foreign Data Wrapper
 外部のデータをあたかもPostgreSQLのテーブルで
あるかのように読み書きするためのAPI
 何を（What?）スキャンするか。
▌CustomScan API
 PostgreSQLのテーブルを異なる方法でスキャン
するためのAPI
✓ 実装上、キャッシュを参照するなどの手法もアリ
 どのように（How?）スキャンするか
Foreign
Table
Foreign
Table
Foreign
Table
Foreign
Table
CSV
mysql_fdw oracle_fdw file_fdw arrow_fdw
MySQL
データベース
Oracle
データベース
CSV
ファイル
Arrow
ファイル PostgreSQL
テーブル
SeqScan IndexScan CacheScan
FpgaScan
DpuScan
GpuScan
columnar
cache
4

HeteroDB社について
▌会社概要
 商号ヘテロDB株式会社
 設立 2017年7月4日
 資本金 999万円
 所在地品川区北品川5-5-15
大崎ブライトコア4F
 事業内容
高速データベース製品の開発・販売
GPU＆DB領域の技術コンサルティング
 受賞など
✓ IPA 未踏アドバンスト事業第一期生（2017）
✓ GPU Technology Conference Japan 2017、Inception Award受賞
✓ 東京都ベンチャー技術大賞技術奨励賞（2022）
▌代表者プロフィール
 海外浩平｜KaiGai Kohei
OSS開発者コミュニティにおいて、
PostgreSQLやLinux kernelの開発に
15年以上従事。主にセキュリティ・
FDWなどの技術領域に貢献する。
本日のテーマ CustomScan API や、
GPUを用いたSQL高速化モジュール・PG-Stromの開発者。
筑波大学情報学類卒(2001)、同大学院経営・政策科学研究
科修了(2003)、日本電気株式会社勤務(2003-2017)の後、
HeteroDB社を創業。
 受賞など
✓ IPA未踏ソフト「天才プログラマ―」認定（2006）
✓ OSS推進フォーラム OSS貢献者賞（2014）
✓ 日本情報処理学会喜安記念業績賞（2014）
ヘテロジニアスコンピューティング技術をデータベース領域に適用し、
誰もが使いやすく、シンプルで高速なデータ解析基盤を提供する。
5

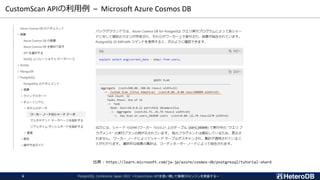

CustomScan APIの利用例 – Microsoft Azure Cosmos DB
出典： https://learn.microsoft.com/ja-jp/azure/cosmos-db/postgresql/tutorial-shard
6

CustomScan APIの利用例 – Google AlloyDB
出典： https://cloud.google.com/blog/ja/products/databases/alloydb-for-postgresql-columnar-engine
7

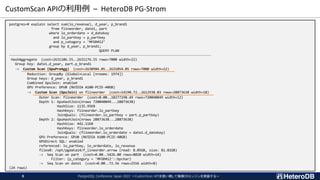

CustomScan APIの利用例 – HeteroDB PG-Strom
postgres=# explain select sum(lo_revenue), d_year, p_brand1
from flineorder, date1, part
where lo_orderdate = d_datekey
and lo_partkey = p_partkey
and p_category = 'MFGR#12’
group by d_year, p_brand1;
QUERY PLAN
-----------------------------------------------------------------------------------------------------
Group Key: date1.d_year, part.p_brand1
-> Custom Scan (GpuPreAgg) (cost=2630984.05..2631054.05 rows=7000 width=22)
Reduction: GroupBy (Global+Local [nrooms: 1974])
Group keys: d_year, p_brand1
Combined GpuJoin: enabled
GPU Preference: GPU0 (NVIDIA A100-PCIE-40GB)
-> Custom Scan (GpuJoin) on flineorder (cost=14190.72..2612938.03 rows=28873638 width=18)
Outer Scan: flineorder (cost=0.00..10277198.49 rows=720040849 width=12)
HashSize: 1135.95KB
HashKeys: flineorder.lo_partkey
JoinQuals: (flineorder.lo_partkey = part.p_partkey)
HashSize: 442.11KB
HashKeys: flineorder.lo_orderdate
JoinQuals: (flineorder.lo_orderdate = date1.d_datekey)
GPUDirect SQL: enabled
referenced: lo_partkey, lo_orderdate, lo_revenue
files0: /opt/pgdata14/f_lineorder.arrow (read: 8.05GB, size: 81.81GB)
-> Seq Scan on part (cost=0.00..5426.00 rows=8020 width=14)
Filter: (p_category = 'MFGR#12'::bpchar)
-> Seq Scan on date1 (cost=0.00..72.56 rows=2556 width=8)
(24 rows)
8

CustomScan APIの利用例 – FUJITSU Software Enterprise Postgres 9.5
出典： https://software.fujitsu.com/jp/manual/manualfiles/m160008/j2ul2119/05z200/j2119-00-13-01-00.html
9

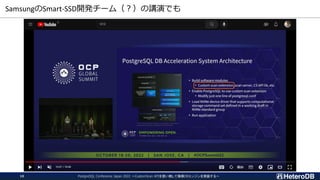

SamsungのSmart-SSD開発チーム（？）の講演でも
10

PostgreSQL向けExtensionの開発
11

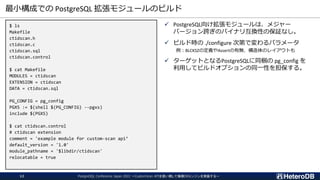

最小構成での PostgreSQL 拡張モジュールのビルド
$ ls
Makefile
ctidscan.h
ctidscan.c
ctidscan.sql
ctidscan.control
$ cat Makefile
MODULES = ctidscan
EXTENSION = ctidscan
DATA = ctidscan.sql
PG_CONFIG = pg_config
PGXS := $(shell $(PG_CONFIG) --pgxs)
include $(PGXS)
$ cat ctidscan.control
# ctidscan extension
comment = 'example module for custom-scan api’
default_version = '1.0'
module_pathname = '$libdir/ctidscan'
relocatable = true
✓ PostgreSQL向け拡張モジュールは、メジャー
バージョン跨ぎのバイナリ互換性の保証なし。
✓ ビルド時の ./configure 次第で変わるパラメータ
例：BLCKSZの定義やAssertの有無、構造体のレイアウトも
✓ ターゲットとなるPostgreSQLに同梱の pg_config を
利用してビルドオプションの同一性を担保する。
12

拡張モジュールが制御を獲得するタイミング
#include “postgres.h”
:
:
void
_PG_init(void)
{
DefineCustomBoolVariable("enable_ctidscan",
"Enables use of ctidscan”,
NULL,
&enable_ctidscan,
true,
PGC_USERSET,
GUC_NOT_IN_SAMPLE,
NULL, NULL, NULL);
:
/* registration of the hook to add alternative path */
set_rel_pathlist_next = set_rel_pathlist_hook;
set_rel_pathlist_hook = SetCtidScanPath;
}
✓ PostgreSQLが拡張モジュールをロードすると、
まず _PG_init() 関数を呼び出す。
✓ 拡張モジュールをロードするタイミングは…
✓ その拡張モジュールで実装されているSQL関数の呼び出し。
✓ (shared|local|session)_preload_libraries パラメー
タによる指定。
✓ SQLのLOADコマンド
➔ CustomScan APIを使用する拡張モジュールの場合は、
*_preload_libraries パラメータを使うのが自然。
✓ 拡張モジュールで制御を獲得するには？
✓ “C”で実装されたSQL関数の実行
➔ 演算子やSQL関数、インデックスの評価やFDWなど、
大半のケースではこちら。
✓ フック、コールバックで登録されたタイミング
➔ CustomScan APIでは、一連の処理の中でSQL関数を必要と
する場面がないため、_PG_init() でフックやコールバックの
登録を済ませておく。
13

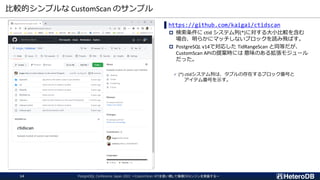

比較的シンプルな CustomScan のサンプル
14
▌https://github.com/kaigai/ctidscan
 検索条件に ctid システム列(*)に対する大小比較を含む
場合、明らかにマッチしないブロックを読み飛ばす。
 PostgreSQL v14で対応した TidRangeScan と同等だが、
CustomScan APIの提案時には意味のある拡張モジュール
だった。
✓ (*) ctidシステム列は、タプルの存在するブロック番号と
アイテム番号を示す。

PostgreSQLはどのように実行計画を作るのか
15

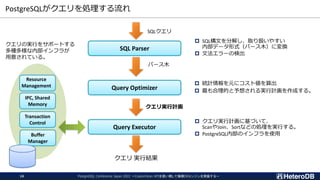

PostgreSQLがクエリを処理する流れ
SQL Parser
Query Optimizer
Query Executor
Buffer
Manager
SQLクエリ
パース木
クエリ実行計画
クエリ実行結果
 SQL構文を分解し、取り扱いやすい
内部データ形式（パース木）に変換
 文法エラーの検出
 統計情報を元にコスト値を算出
 最も合理的と予想される実行計画を作成する。
 クエリ実行計画に基づいて、
ScanやJoin、Sortなどの処理を実行する。
 PostgreSQL内部のインフラを使用
16
Transaction
Control
Resource
Management
IPC, Shared
Memory
クエリの実行をサポートする
多種多様な内部インフラが
用意されている。

PostgreSQLはどのように実行計画を作るか
t0 JOIN t1の候補パス
Scan
t0
Scan
t1
Join
t0,t1
統計情報）
nrows: 120万行
width: 80
インデックス：なし
候補パス
HashJoin
cost=4000
候補パス
MergeJoin
cost=12000
候補パス
NestLoop
cost=99999
候補パス
Parallel
Hash Join
cost=3000
候補パス
GpuJoin
cost=2500
WINNER!
PostgreSQLビルトインの実行パス
拡張モジュールによる提案
（PostgreSQL v9.5以降）
（PostgreSQL v9.6以降）
GpuJoin
t0,t1
統計情報）
nrows: 4000行
width: 120
インデックス：id列
17

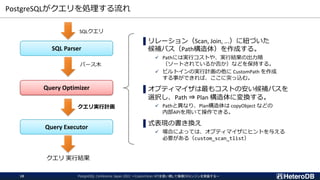

18
▌リレーション（Scan, Join, ...）に紐づいた
候補パス（Path構造体）を作成する。
✓ Pathには実行コストや、実行結果の出力順
（ソートされているか否か）などを保持する。
✓ ビルトインの実行計画の他に CustomPath を作成
する事ができれば、ここに突っ込む。
▌オプティマイザは最もコストの安い候補パスを
選択し、Path ⇒ Plan 構造体に変換する。
✓ Pathと異なり、Plan構造体は copyObject などの
内部APIを用いて操作できる。
▌式表現の書き換え
✓ 場合によっては、オプティマイザにヒントを与える
必要がある（custom_scan_tlist）
SQL Parser
Query Optimizer
Query Executor
SQLクエリ
パース木

set_rel_pathlist_hook による実行計画の登録
19
/* Hook for plugins to get control in set_rel_pathlist() */
typedef void (*set_rel_pathlist_hook_type) (PlannerInfo *root,
RelOptInfo *rel,
Index rti,
RangeTblEntry *rte);
extern PGDLLIMPORT set_rel_pathlist_hook_type
set_rel_pathlist_hook;
static void
SetCtidScanPath(PlannerInfo *root, RelOptInfo *baserel,
Index rtindex, RangeTblEntry *rte)
{
/* call the secondary custom-scan provider */
if (set_rel_pathlist_next)
set_rel_pathlist_next(root, baserel, rtindex, rte);
:
/*
* 1. リレーション種別や検索条件をチェック
* 2. CustomPathを作成し、CustomPathMethods を登録
* 3. add_path()を使ってパスを登録
*/
✓ set_rel_pathlist_hook はいつ呼ばれるのか？
➔ 特定のテーブルに対して、オプティマイザが
スキャンする方法を検討するタイミング。
✓ ビルトインのスキャン方法
• SeqScan
• IndexScan
• BitmapHeapScan
• TidScan
• ForeignScan
➔ ここに割り込んで、『俺々CustomScan』の方が
より効率的にこのテーブルをスキャンできると
いう事を教えてやる。

CustomPath構造体
20
typedef struct Path
{
NodeTag type;
NodeTag pathtype;
RelOptInfo *parent;
PathTarget *pathtarget;
ParamPathInfo *param_info;
:
Cardinality rows;
Cost startup_cost;
Cost total_cost;
List *pathkeys;
} Path;
typedef struct CustomPath
{
Path path;
uint32 flags;
List *custom_paths;
List *custom_private;
const struct CustomPathMethods *methods;
} CustomPath;
▌CustomPath構造体
 『俺ならこれぐらいの処理コストで実行できる』を
PostgreSQLのオプティマイザに教えてやるための
データ構造。
 Path中の rows, startup_cost, total_cost で
処理コストを表現する。
 methods には、次工程で Path --> Plan への変換を
行うコールバック関数などを設定する。
 flagsには当該パスの特徴を指定することができる。
✓ CUSTOMPATH_SUPPORT_BACKWARD_SCAN
✓ CUSTOMPATH_SUPPORT_MARK_RESTORE
✓ CUSTOMPATH_SUPPORT_PROJECTION

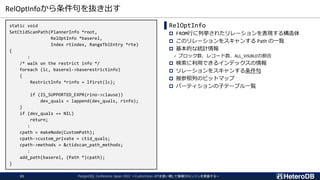

RelOptInfoから条件句を抜き出す
21
static void
SetCtidScanPath(PlannerInfo *root,
RelOptInfo *baserel,
Index rtindex, RangeTblEntry *rte)
{
:
/* walk on the restrict info */
foreach (lc, baserel->baserestrictinfo)
{
RestrictInfo *rinfo = lfirst(lc);
if (IS_SUPPORTED_EXPR(rino->clause))
dev_quals = lappend(dev_quals, rinfo);
}
if (dev_quals == NIL)
return;
:
cpath = makeNode(CustomPath);
cpath->custom_private = ctid_quals;
cpath->methods = &ctidscan_path_methods;
:
add_path(baserel, (Path *)cpath);
}
▌RelOptInfo
 FROM行に列挙されたリレーションを表現する構造体
 このリレーションをスキャンする Path の一覧
 基本的な統計情報
✓ ブロック数、レコード数、ALL_VISIBLEの割合
 検索に利用できるインデックスの情報
 リレーションをスキャンする条件句
 被参照列のビットマップ
 パーティションの子テーブル一覧

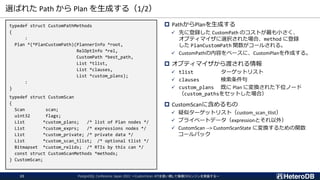

選ばれた Path から Plan を生成する（1/2）
22
typedef struct CustomPathMethods
{
:
Plan *(*PlanCustomPath)(PlannerInfo *root,
RelOptInfo *rel,
CustomPath *best_path,
List *tlist,
List *clauses,
List *custom_plans);
:
}
typedef struct CustomScan
{
Scan scan;
uint32 flags;
List *custom_plans; /* list of Plan nodes */
List *custom_exprs; /* expressions nodes */
List *custom_private; /* private data */
List *custom_scan_tlist; /* optional tlist */
Bitmapset *custom_relids; /* RTIs by this can */
const struct CustomScanMethods *methods;
} CustomScan;
 PathからPlanを生成する
✓ 先に登録した CustomPath のコストが最も小さく、
オプティマイザに選択された場合、method に登録
した PlanCustomPath 関数がコールされる。
✓ CustomPathの内容をベースに、CustomPlanを作成する。
 オプティマイザから渡される情報
✓ tlist ターゲットリスト
✓ clauses 検索条件句
✓ custom_plans 既に Plan に変換された下位ノード
（custom_pathsをセットした場合）
 CustomScanに含めるもの
✓ 疑似ターゲットリスト（custom_scan_tlist）
✓ プライベートデータ（expressionとそれ以外）
✓ CustomScan --> CustomScanState に変換するための関数
コールバック

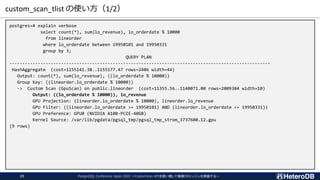

custom_scan_tlist の使い方（1/2）
23
postgres=# explain verbose
select count(*), sum(lo_revenue), lo_orderdate % 10000
from lineorder
where lo_orderdate between 19950101 and 19950331
group by 3;
QUERY PLAN
-----------------------------------------------------------------------------------------------------
Output: count(*), sum(lo_revenue), ((lo_orderdate % 10000))
Group Key: ((lineorder.lo_orderdate % 10000))
-> Custom Scan (GpuScan) on public.lineorder (cost=11355.56..1140071.00 rows=2009384 width=10)
Output: ((lo_orderdate % 10000)), lo_revenue
GPU Projection: (lineorder.lo_orderdate % 10000), lineorder.lo_revenue
GPU Filter: ((lineorder.lo_orderdate >= 19950101) AND (lineorder.lo_orderdate <= 19950331))
Kernel Source: /var/lib/pgdata/pgsql_tmp/pgsql_tmp_strom_3737600.12.gpu
(9 rows)

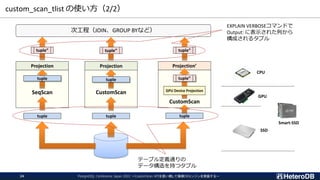

custom_scan_tlist の使い方（2/2）
24
tuple tuple
SeqScan
Projection
CustomScan
Projection
tuple
CustomScan
Projection’
次工程（JOIN、GROUP BYなど）
tuple”
tuple
tuple
tuple” tuple” tuple”
テーブル定義通りの
データ構造を持つタプル
EXPLAIN VERBOSEコマンドで
Output: に表示された列から
構成されるタプル
GPU Device Projection
CPU
GPU
SSD
Smart-SSD

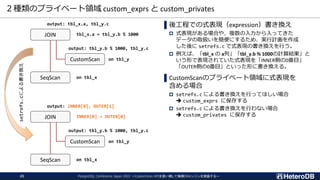

２種類のプライベート領域 custom_exprs と custom_privates
25
▌後工程での式表現（expression）書き換え
 式表現がある場合や、複数の入力から入ってきた
データの取扱いを簡便にするため、実行計画を作成
した後に setrefs.c で式表現の書き換えを行う。
 例えば、「tbl_x の a列」「tbl_y.b % 1000の計算結果」と
いう形で表現されていた式表現を「INNER側の0番目」
「OUTER側の0番目」といった形に書き換える。
▌CustomScanのプライベート領域に式表現を
含める場合
 setrefs.c による書き換えを行ってほしい場合
➔ custom_exprs に保存する
 setrefs.c による書き換えを行わない場合
➔ custom_privates に保存する
SeqScan
CustomScan
JOIN tbl_x.a = tbl_y.b % 1000
on tbl_x
on tbl_y
output: tbl_y.b % 1000, tbl_y.c
output: tbl_x.a, tbl_y.c
SeqScan
CustomScan
JOIN INNER[0] = OUTER[0]
on tbl_x
on tbl_y
output: tbl_y.b % 1000, tbl_y.c
output: INNER[0], OUTER[1]
setrefs.c
による書き換え

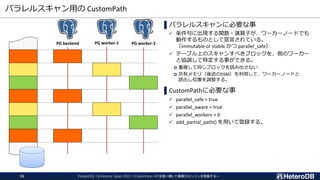

パラレルスキャン用の CustomPath
26
▌パラレルスキャンに必要な事
✓ 条件句に出現する関数・演算子が、ワーカーノードでも
動作するものとして宣言されている。
（immutable or stable かつ parallel_safe）
✓ テーブル上のスキャンすべきブロックを、他のワーカー
と協調して特定する事ができる。
 重複して同じブロックを読み出さない
 共有メモリ（後述のDSM）を利用して、ワーカーノードと
読出し位置を調整する。
▌CustomPathに必要な事
✓ parallel_safe = true
✓ parallel_aware = true
✓ parallel_workers > 0
✓ add_partial_path() を用いて登録する。
PG backend PG worker-1 PG worker-2

エグゼキュータを理解する
27

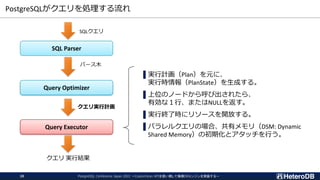

28
▌実行計画（Plan）を元に、
実行時情報（PlanState）を生成する。
▌上位のノードから呼び出されたら、
有効な１行、またはNULLを返す。
▌実行終了時にリソースを開放する。
▌パラレルクエリの場合、共有メモリ（DSM: Dynamic
Shared Memory）の初期化とアタッチを行う。
SQL Parser
Query Optimizer
Query Executor
SQLクエリ
パース木

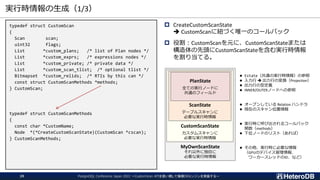

実行時情報の生成（1/3）
29
{
Scan scan;
uint32 flags;
List *custom_exprs; /* expressions nodes */
List *custom_private; /* private data */
List *custom_scan_tlist; /* optional tlist */
Bitmapset *custom_relids; /* RTIs by this can */
const struct CustomScanMethods *methods;
} CustomScan;
typedef struct CustomScanMethods
{
const char *CustomName;
Node *(*CreateCustomScanState)(CustomScan *cscan);
} CustomScanMethods;
 CreateCustomScanState
➔ CustomScanに紐づく唯一のコールバック
 役割：CustomScanを元に、CustomScanStateまたは
構造体の先頭にCustomScanStateを含む実行時情報
を割り当てる。
MyOwnScanState
それ以外に独自に
必要な実行時情報
CustomScanState
カスタムスキャンに
ScanState
テーブルスキャンに
PlanState
全ての実行ノードに
共通のフィールド
⚫ Estate（共通の実行時情報）の参照
⚫ 入力行 ➔ 出力行の変換（Projection）
⚫ 出力行の型定義
⚫ INNER/OUTERノードへの参照
⚫ オープンしている Relation ハンドラ
⚫ 現在のスキャン位置情報
⚫ 実行時に呼び出されるコールバック
関数（methods）
⚫ 下位ノードのリスト（あれば）
⚫ その他、実行時に必要な情報
（GPUのデバイス管理情報、
ワーカースレッドのID、など）

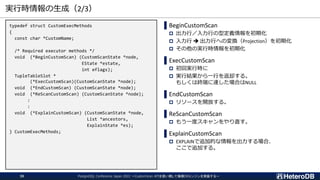

30
typedef struct CustomExecMethods
{
/* Required executor methods */
void (*BeginCustomScan) (CustomScanState *node,
EState *estate,
int eflags);
TupleTableSlot *
(*ExecCustomScan)(CustomScanState *node);
void (*EndCustomScan) (CustomScanState *node);
void (*ReScanCustomScan) (CustomScanState *node);
:
:
void (*ExplainCustomScan) (CustomScanState *node,
List *ancestors,
ExplainState *es);
} CustomExecMethods;
▌BeginCustomScan
 出力行／入力行の型定義情報を初期化
 入力行 ➔ 出力行への変換（Projection）を初期化
 その他の実行時情報を初期化
▌ExecCustomScan
 初回実行時に
 実行結果から一行を返却する。
もしくは終端に達した場合はNULL
▌EndCustomScan
 リソースを開放する。
▌ReScanCustomScan
 もう一度スキャンをやり直す。
▌ExplainCustomScan
 EXPLAINで追加的な情報を出力する場合、
ここで追加する。

31
void ExecInitCustomScan(...)
{
if (scanrelid > 0) {
scan_rel = ExecOpenScanRelation(...);
css->ss.ss_currentRelation = scan_rel;
}
:
if (cscan->custom_scan_tlist != NIL || scan_rel == NULL) {
scan_tupdesc = ExecTypeFromTL(cscan->custom_scan_tlist);
ExecInitScanTupleSlot(estate, &css->ss, scan_tupdesc,
&TTSOpsVirtual);
tlistvarno = INDEX_VAR;
} else {
ExecInitScanTupleSlot(estate, &css->ss,
RelationGetDescr(scan_rel),
&TTSOpsVirtual);
tlistvarno = scanrelid;
}
:
/* Init result slot, type and projection */
ExecInitResultTupleSlotTL(&css->ss.ps, &TTSOpsVirtual);
ExecAssignScanProjectionInfoWithVarno(&css->ss,
tlistvarno);
:
css->methods->BeginCustomScan(css, estate, eflags);
}
tuple
CustomScan
Projection’
tuple”
GPU Device Projection
tuple
CustomScan
Projection
tuple
次工程（JOIN、GROUP BYなど）
tuple” tuple”
custom_scan_tlist なしの
初期化パターン
custom_scan_tlist ありの
初期化パターン
※ 結局、自前で初期化を
やり直す方が多いが…。

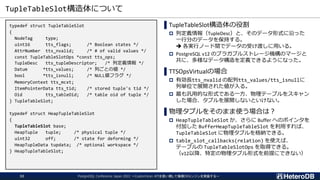

TupleTableSlot構造体について
32
typedef struct TupleTableSlot
{
NodeTag type;
uint16 tts_flags; /* Boolean states */
AttrNumber tts_nvalid; /* # of valid values */
const TupleTableSlotOps *const tts_ops;
TupleDesc tts_tupleDescriptor; /* 列定義情報 */
Datum *tts_values; /* 列ごとの値 */
bool *tts_isnull; /* NULL値フラグ */
MemoryContext tts_mcxt;
ItemPointerData tts_tid; /* stored tuple's tid */
Oid tts_tableOid; /* table oid of tuple */
} TupleTableSlot;
typedef struct HeapTupleTableSlot
{
TupleTableSlot base;
HeapTuple tuple; /* physical tuple */
uint32 off; /* state for deforming */
HeapTupleData tupdata; /* optional workspace */
} HeapTupleTableSlot;
▌TupleTableSlot構造体の役割
 列定義情報（TupleDesc）と、そのデータ形式に沿った
一行分のデータを保持する。
➔ 各実行ノード間でデータの受け渡しに用いる。
 PostgreSQL v12 のプラガブルストレージ機構のマージと
共に、多様なデータ構造を定義できるようになった。
▌TTSOpsVirtualの場合
 有効長tts_nvalid の配列tts_values/tts_isnullに
列単位で展開された値が入る。
 最も汎用的な形式である一方、物理テーブルをスキャン
した場合、タプルを展開しないといけない。
▌物理タプルをそのまま使う場合は？
 HeapTupleTableSlot か、さらに Buffer へのポインタを
付加した BufferHeapTupleTableSlot を利用すれば、
TupleTableSlot に物理タプルを格納できる。
 table_slot_callbacks(relation) を使えば、
テーブルの TupleTableSlotOps を取得できる。
（v12以降、特定の物理タプル形式を前提にできない）

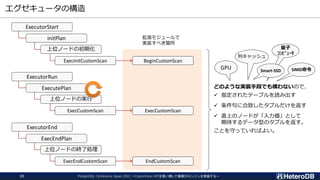

エグゼキュータの構造
33
BeginCustomScan
ExecutorStart
initPlan
上位ノードの初期化
ExecInitCustomScan
ExecCustomScan
ExecutorRun
ExecutePlan
上位ノードの実行
ExecCustomScan
EndCustomScan
ExecutorEnd
ExecEndPlan
上位ノードの終了処理
ExecEndCustomScan
拡張モジュールで
実装すべき箇所
どのような実装手段でも構わないので、
✓ 指定されたテーブルを読み出す
✓ 条件句に合致したタプルだけを返す
✓ 直上のノードが「入力値」として
期待するデータ型のタプルを返す。
ことを守っていればよい。
GPU
列キャッシュ
SIMD命令
量子
ｺﾝﾋﾟｭｰﾀ
Smart-SSD

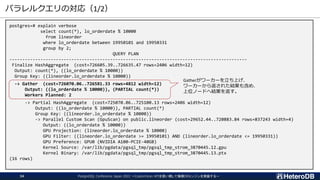

パラレルクエリの対応（1/2）
34
postgres=# explain verbose
select count(*), lo_orderdate % 10000
from lineorder
where lo_orderdate between 19950101 and 19950331
group by 2;
QUERY PLAN
--------------------------------------------------------------------------------------------
Finalize HashAggregate (cost=726605.39..726635.47 rows=2406 width=12)
Output: count(*), ((lo_orderdate % 10000))
-> Gather (cost=726070.06..726581.33 rows=4812 width=12)
Output: ((lo_orderdate % 10000)), (PARTIAL count(*))
Workers Planned: 2
-> Partial HashAggregate (cost=725070.06..725100.13 rows=2406 width=12)
Output: ((lo_orderdate % 10000)), PARTIAL count(*)
-> Parallel Custom Scan (GpuScan) on public.lineorder (cost=29652.44..720883.84 rows=837243 width=4)
Output: ((lo_orderdate % 10000))
GPU Projection: (lineorder.lo_orderdate % 10000)
GPU Filter: ((lineorder.lo_orderdate >= 19950101) AND (lineorder.lo_orderdate <= 19950331))
Kernel Source: /var/lib/pgdata/pgsql_tmp/pgsql_tmp_strom_3870445.12.gpu
Kernel Binary: /var/lib/pgdata/pgsql_tmp/pgsql_tmp_strom_3870445.13.ptx
(16 rows)
Gatherがワーカーを立ち上げ、
ワーカーから返された結果も含め、
上位ノードへ結果を返す。

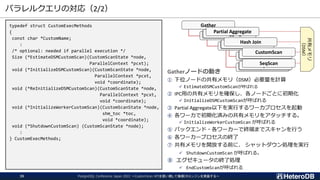

パラレルクエリの対応（2/2）
35
typedef struct CustomExecMethods
{
:
/* optional: needed if parallel execution */
Size (*EstimateDSMCustomScan)(CustomScanState *node,
ParallelContext *pcxt);
void (*InitializeDSMCustomScan)(CustomScanState *node,
ParallelContext *pcxt,
void *coordinate);
void (*ReInitializeDSMCustomScan)(CustomScanState *node,
ParallelContext *pcxt,
void *coordinate);
void (*InitializeWorkerCustomScan)(CustomScanState *node,
shm_toc *toc,
void *coordinate);
void (*ShutdownCustomScan) (CustomScanState *node);
:
} CustomExecMethods;
Gatherノードの動き
① 下位ノードの共有メモリ（DSM）必要量を計算
✓ EstimateDSMCustomScanが呼ばれる
② IPC用の共有メモリを確保し、各ノードごとに初期化
✓ InitializeDSMCustomScanが呼ばれる
③ Partial Aggregate以下を実行するワーカプロセスを起動
④ 各ワーカで初期化済みの共有メモリをアタッチする。
✓ InitializeWorkerCustomScan が呼ばれる
⑤ バックエンド・各ワーカーで終端までスキャンを行う
⑥ 各ワーカープロセスの終了
⑦ 共有メモリを開放する前に、シャットダウン処理を実行
✓ ShutdownCustomScan が呼ばれる。
⑧ エグゼキュータの終了処理
✓ EndCustomScanが呼ばれる
Gather
Partial Aggregate
Hash Join
CustomScan
SeqScan
Partial Aggregate
Hash Join
CustomScan
SeqScan
Partial Aggregate
Hash Join
CustomScan
SeqScan
共有メモリ
（DSM）

36
JOINとGROUP BY

JOINとGROUP BY（1/2）
37
HashJoin
Projection
CustomScan
Projection
tuple
tuple
tuple
tuple
tuple” tuple”
次工程（他のJOIN、GROUP BYなど）
どのような実装手段でも構わないので、
✓ 要求された下位ノードからタプルを読み出す。
✓ 結合条件に従ってJOIN処理を行い、直上のノードが
「入力値」として期待するデータ型のタプルを返す。
✓ 集約式に従ってGROUP BY処理を行い、直上のノードが
「入力値」として期待するデータ型のタプルを返す。
ことを守っていればよい。

JOINとGROUP BY（2/2）
38
/* Hook for plugins to get control in
add_paths_to_joinrel() */
typedef void (*set_join_pathlist_hook_type)
(PlannerInfo *root,
RelOptInfo *joinrel,
RelOptInfo *outerrel,
RelOptInfo *innerrel,
JoinType jointype,
JoinPathExtraData *extra);
extern PGDLLIMPORT set_join_pathlist_hook_type
set_join_pathlist_hook;
/* Hook for plugins to get control when
grouping_planner() plans upper rels */
typedef void (*create_upper_paths_hook_type)
(PlannerInfo *root,
UpperRelationKind stage,
RelOptInfo *input_rel,
RelOptInfo *output_rel,
void *extra);
extern PGDLLIMPORT create_upper_paths_hook_type
create_upper_paths_hook;
▌JOINに対する Path の追加
 set_join_pathlist_hook を利用する。
 joinrelは、outerrelとinnerrelを結合した表を
意味する RelOptInfo で、ここに CustomPath を追加す
る。
▌GROUP BYに対する Path の追加
 SCAN/JOINが一通り終わった後、より上位の実行計画を
積み上げるという意味で UPPER-PATH と呼んでいる。
 create_upper_paths_hookを利用する。
 UpperRelationKindは以下の８種類
✓ UPPERREL_SETOP
✓ UPPERREL_PARTIAL_GROUP_AGG
✓ UPPERREL_GROUP_AGG
✓ UPPERREL_WINDOW
✓ UPPERREL_PARTIAL_DISTINCT
✓ UPPERREL_DISTINCT
✓ UPPERREL_ORDERED
✓ UPPERREL_FINAL

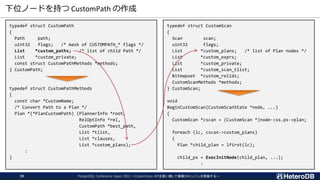

下位ノードを持つ CustomPath の作成
39
typedef struct CustomPath
{
Path path;
uint32 flags; /* mask of CUSTOMPATH_* flags */
List *custom_paths; /* list of child Path */
const struct CustomPathMethods *methods;
} CustomPath;
typedef struct CustomPathMethods
{
/* Convert Path to a Plan */
Plan *(*PlanCustomPath) (PlannerInfo *root,
RelOptInfo *rel,
CustomPath *best_path,
List *tlist,
List *clauses,
List *custom_plans);
:
}
{
Scan scan;
uint32 flags;
List *custom_exprs;
List *custom_scan_tlist;
Bitmapset *custom_relids;
CustomScanMethods *methods;
} CustomScan;
void
BeginCustomScan(CustomScanState *node, ...)
{
CustomScan *cscan = (CustomScan *)node->ss.ps->plan;
foreach (lc, cscan->custom_plans)
{
Plan *child_plan = lfirst(lc);
child_ps = ExecInitNode(child_plan, ...);
:

40
CustomScan APIの拡張～非同期APIへの対応

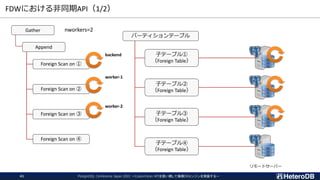

FDWにおける非同期API（1/2）
41
子テーブル①
（Foreign Table）
子テーブル②
（Foreign Table）
子テーブル③
（Foreign Table）
子テーブル④
（Foreign Table）
リモートサーバー
Gather
Append
Foreign Scan on ①
Foreign Scan on ②
Foreign Scan on ③
Foreign Scan on ④
パーティションテーブル
nworkers=2
backend
worker-1
worker-2

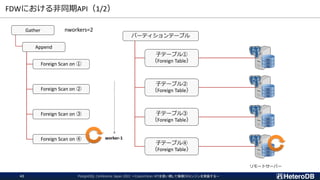

42
子テーブル①
（Foreign Table）
子テーブル②
（Foreign Table）
子テーブル③
（Foreign Table）
子テーブル④
（Foreign Table）
リモートサーバー
Gather
Append
Foreign Scan on ①
Foreign Scan on ②
Foreign Scan on ③
Foreign Scan on ④
nworkers=2
worker-1

43

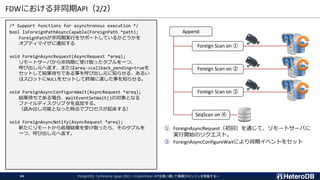

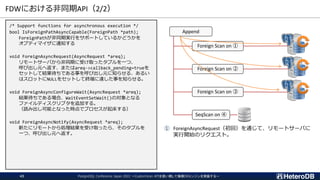

/* Support functions for asynchronous execution */
bool IsForeignPathAsyncCapable(ForeignPath *path);
ForeignPathが非同期実行をサポートしているかどうかを
オプティマイザに通知する
void ForeignAsyncRequest(AsyncRequest *areq);
リモートサーバから非同期に受け取ったタプルを一つ、
呼び出し元へ返す、またはareq->callback_pending=trueを
セットして結果待ちである事を呼び出し元に知らせる、あるい
はスロットにNULLをセットして終端に達した事を知らせる。
void ForeignAsyncConfigureWait(AsyncRequest *areq);
結果待ちである場合、WaitEventSetWait()の対象となる
ファイルディスクリプタを追加する。
（読み出し可能となった時点でプロセスが起床する）
void ForeignAsyncNotify(AsyncRequest *areq);
新たにリモートから処理結果を受け取ったら、そのタプルを
一つ、呼び出し元へ返す。
① ForeignAsyncRequest（初回）を通じて、リモートサーバに
実行開始のリクエスト。
Append
Foreign Scan on ①
Foreign Scan on ②
Foreign Scan on ③
SeqScan on ④

44
② ForeignAsyncConfigureWaitにより同期イベントをセット
Append
Foreign Scan on ①
Foreign Scan on ②
Foreign Scan on ③
SeqScan on ④

45

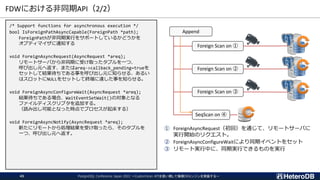

③ リモート実行中に、同期実行できるものを実行
Append
Foreign Scan on ①
Foreign Scan on ②
Foreign Scan on ③
SeqScan on ④

46

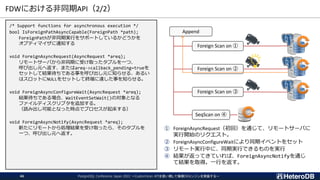

③ リモート実行中に、同期実行できるものを実行
④ 結果が返ってきていれば、ForeignAsyncNotifyを通じ
て結果を取得。一行を返す。
Append
Foreign Scan on ①
Foreign Scan on ②
Foreign Scan on ③
SeqScan on ④

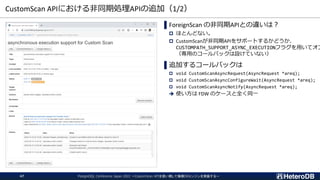

CustomScan APIにおける非同期処理APIの追加（1/2）
47
▌ForeignScan の非同期APIとの違いは？
 ほとんどない。
 CustomScanが非同期APIをサポートするかどうか、
CUSTOMPATH_SUPPORT_ASYNC_EXECUTIONフラグを用いてオプ
（専用のコールバックは設けていない）
▌追加するコールバックは
 void CustomScanAsyncRequest(AsyncRequest *areq);
 void CustomScanAsyncConfigureWait(AsyncRequest *areq);
 void CustomScanAsyncNotify(AsyncRequest *areq);
➔ 使い方は FDW のケースと全く同一

48

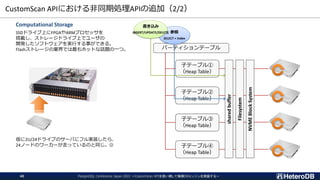

Computational Storage
SSDドライブ上にFPGAやARMプロセッサを
搭載し、ストレージドライブ上でユーザの
開発したソフトウェアを実行する事ができる。
Flashストレージの業界では最もホットな話題の一つ。
仮に2U/24ドライブのサーバにフル実装したら、
24ノードのワーカーが走っているのと同じ。☺
子テーブル①
（Heap Table）
子テーブル②
（Heap Table）
子テーブル③
（Heap Table）
子テーブル④
（Heap Table）
shared
buffer
Filesystem
NVME
Block
System
参照
SELECT + Index
書き込み
INSERT/UPDATE/DELETE

49
Computational Storage
SSDドライブ上にFPGAやARMプロセッサを
搭載し、ストレージドライブ上でユーザの
開発したソフトウェアを実行する事ができる。
Flashストレージの業界では最もホットな話題の一つ。
仮に2U/24ドライブのサーバにフル実装したら、
24ノードのワーカーが走っているのと同じ。☺
子テーブル①
（Heap Table）
子テーブル②
（Heap Table）
子テーブル③
（Heap Table）
子テーブル④
（Heap Table）
shared
buffer
Filesystem
NVME
Block
System
検索・集計
SELECT + Scan

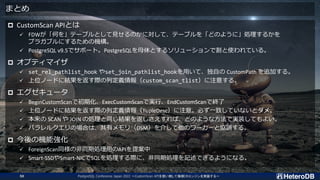

まとめ
 CustomScan APIとは
✓ FDWが「何を」テーブルとして見せるのかに対して、テーブルを「どのように」処理するかを
プラガブルにするための機構。
✓ PostgreSQL v9.5でサポート。PostgreSQLを母体とするソリューションで割と使われている。
 オプティマイザ
✓ set_rel_pathlist_hook やset_join_pathlist_hookを用いて、独自の CustomPath を追加する。
✓ 上位ノードに結果を返す際の列定義情報（custom_scan_tlist）に注意する。
 エグゼキュータ
✓ BeginCustomScanで初期化、ExecCustomScanで実行、EndCustomScanで終了
✓ 上位ノードに結果を返す際の列定義情報（TupleDesc）に注意。必ず一致していないとダメ。
✓ 本来の SCAN や JOIN の処理と同じ結果を返しさえすれば、どのような方法で実装してもよい。
✓ パラレルクエリの場合は、共有メモリ（DSM）を介して他のワーカーと協調する。
 今後の機能強化
✓ ForeignScan同様の非同期処理用のAPIを提案中
✓ Smart-SSDやSmart-NICでSQLを処理する際に、非同期処理を記述できるようになる。
50

オモシロ技術を、カタチにする。

20221111_JPUG_CustomScan_API

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Similar to 20221111_JPUG_CustomScan_API

Similar to 20221111_JPUG_CustomScan_API (20)

More from Kohei KaiGai

More from Kohei KaiGai (20)

Recently uploaded

Recently uploaded (9)

20221111_JPUG_CustomScan_API
