2019.6.3 Prometheus Tokyo Meetup #2

1. Prometheus Tokyo Meetup #2
2019/6/3
Takuhiro Yoshida <takuhyos@zlab.co.jp>
Grafana Dashboards as Code

2. ▶「第8章 アプリケーションを運⽤する」
+ 8.2 メトリクスモニタリング
▶Kubernetes環境でのPrometheus/
Grafanaの利⽤について解説
広告⚠
+ +

3. 本⽇のテーマ:
Grafanaのダッシュボードをどう管理するか？

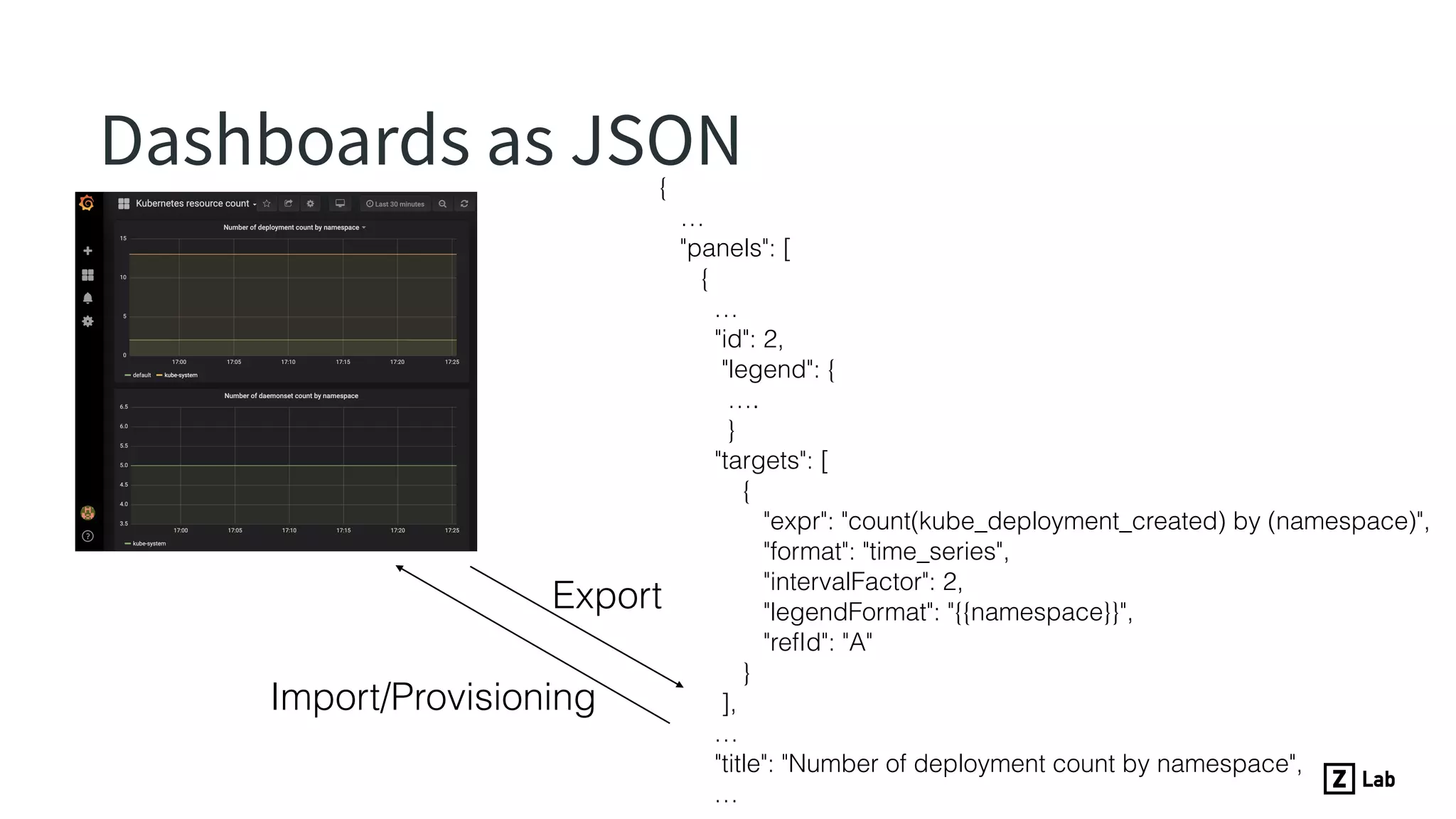

4. Dashboards as JSON

5. Dashboards as JSON{
…
"panels": [
{
…
"id": 2,
"legend": {
….
}
"targets": [
{
"expr": "count(kube_deployment_created) by (namespace)",
"format": "time_series",
"intervalFactor": 2,
"legendFormat": "{{namespace}}",
"refId": "A"
}
],
…
"title": "Number of deployment count by namespace",
…
Export
Import/Provisioning

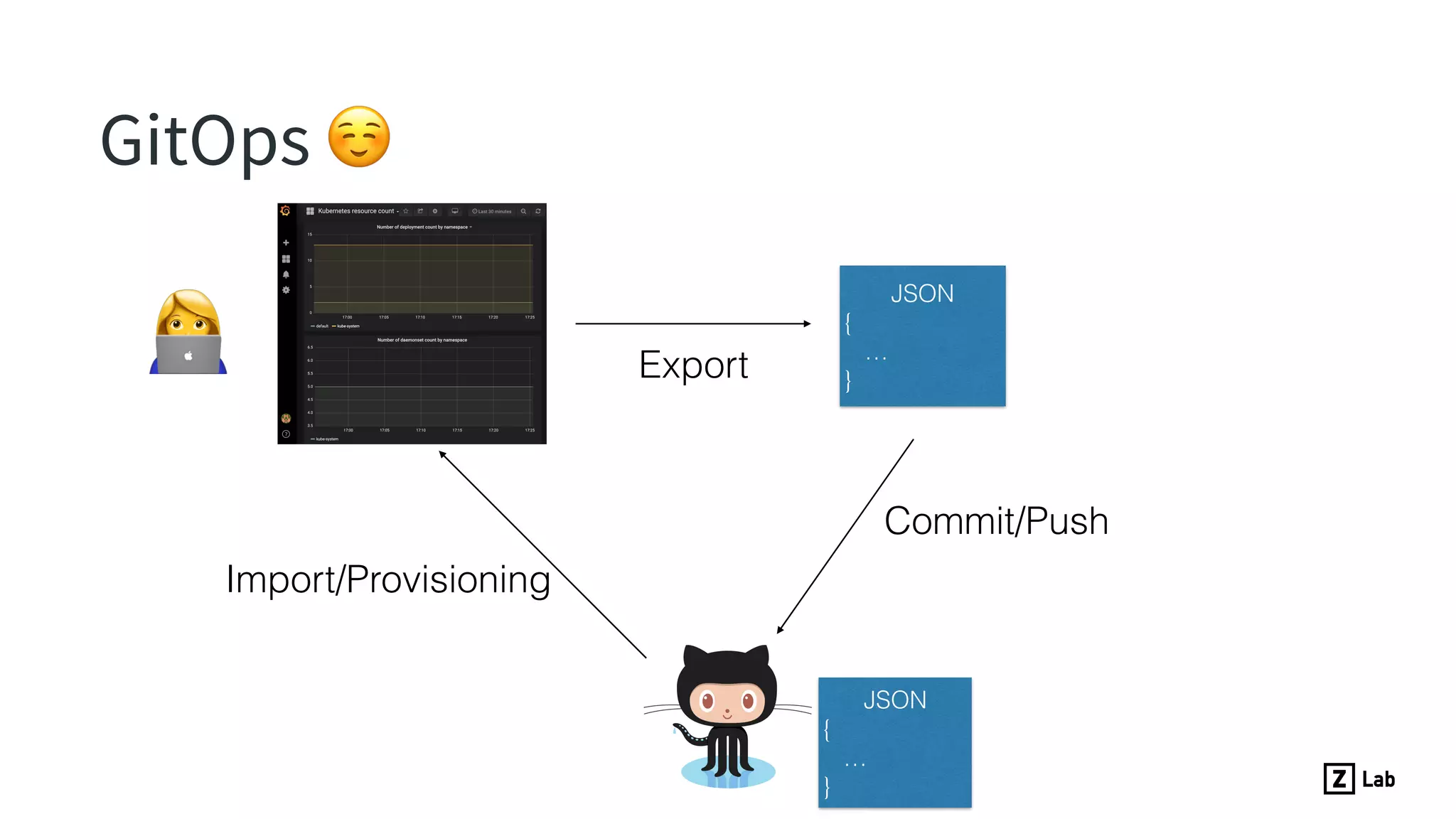

6. GitOps ☺
JSON
{
…
}Export
Commit/Push
JSON
{
…
}
Import/Provisioning
#

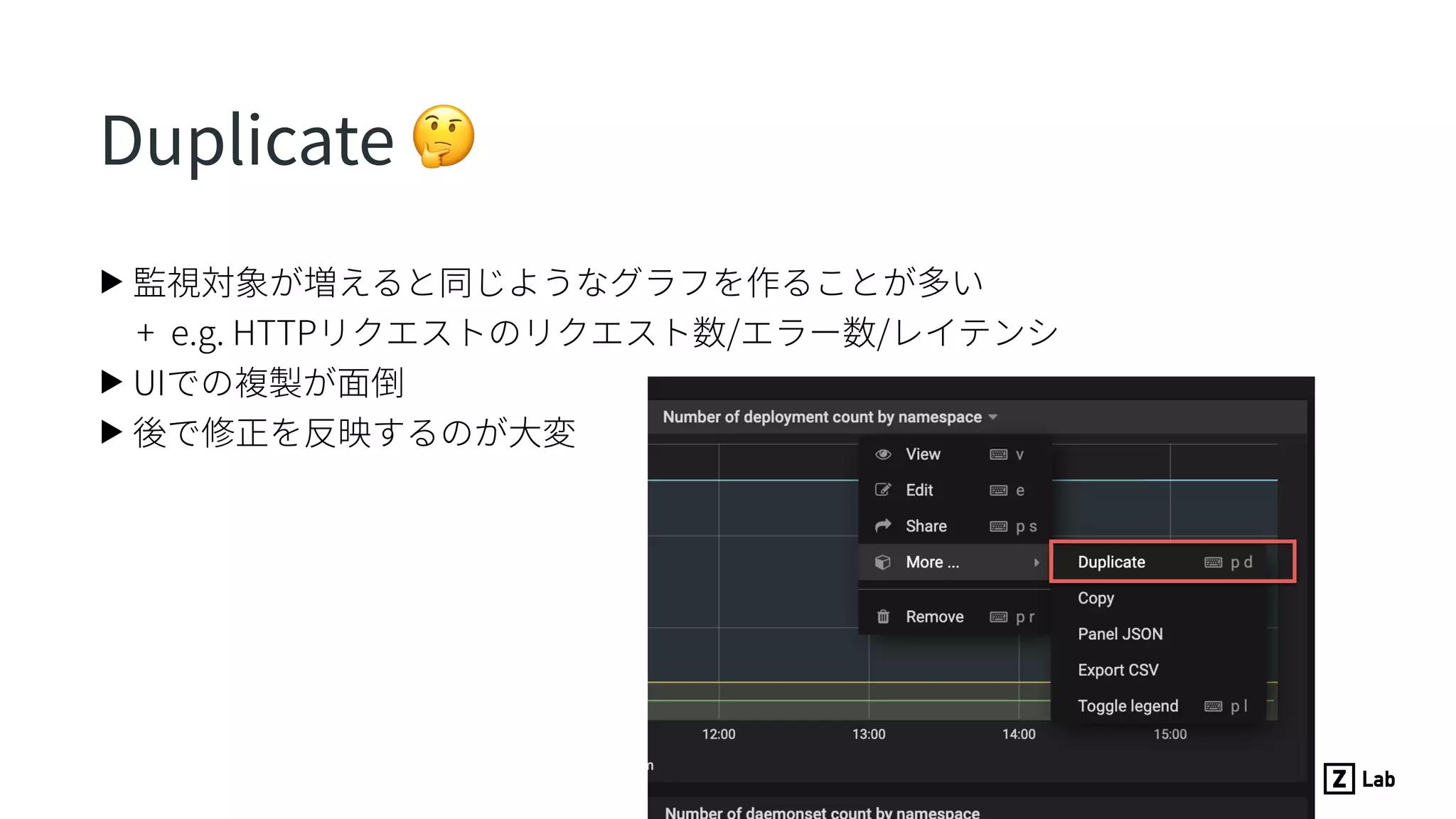

7. ▶ 監視対象が増えると同じようなグラフを作ることが多い
+ e.g. HTTPリクエストのリクエスト数/エラー数/レイテンシ
▶ UIでの複製が⾯倒
▶ 後で修正を反映するのが⼤変
Duplicate 🤔

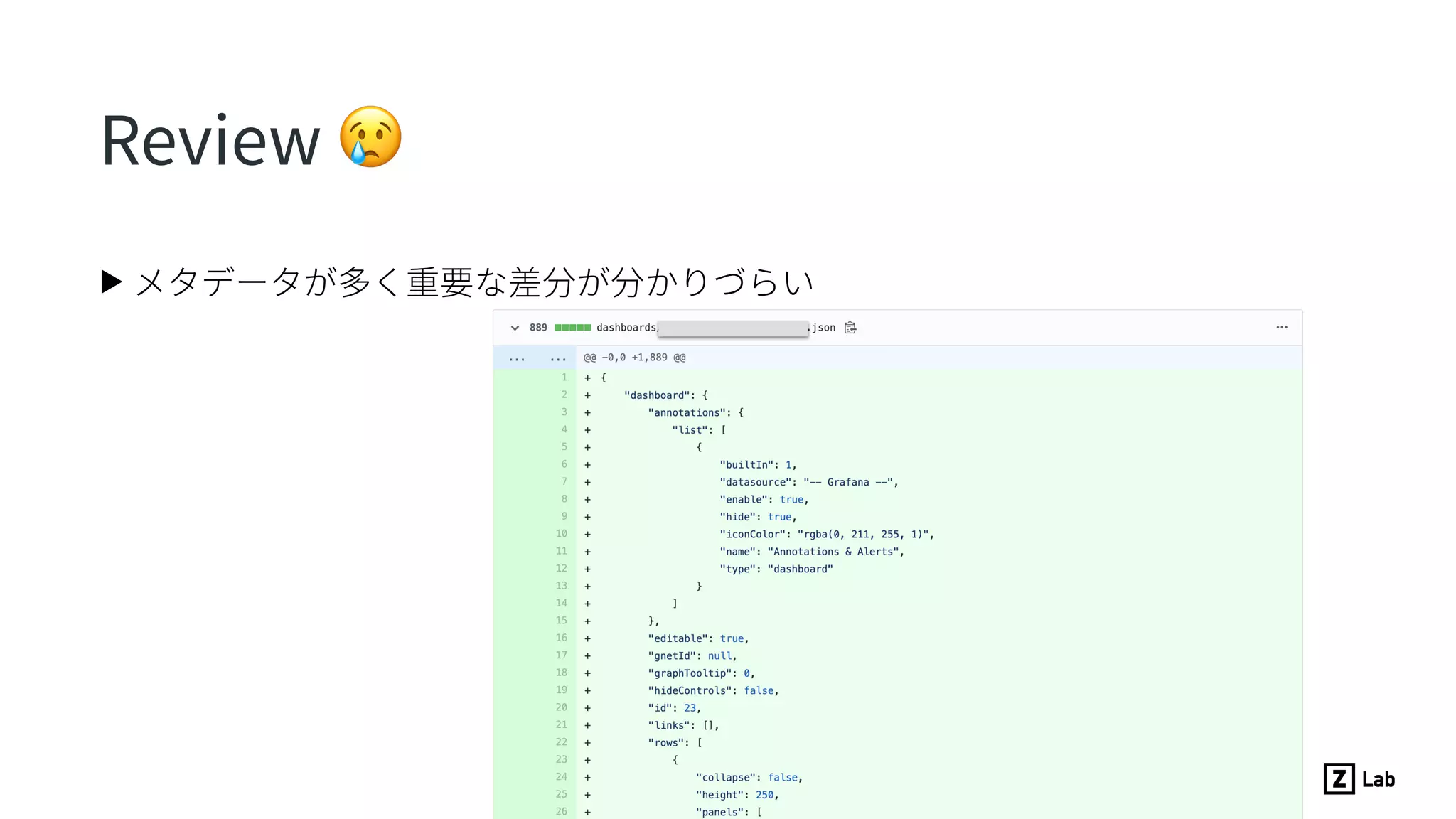

8. ▶ メタデータが多く重要な差分が分かりづらい
Review 😢

9. Dashboards as Jsonnet

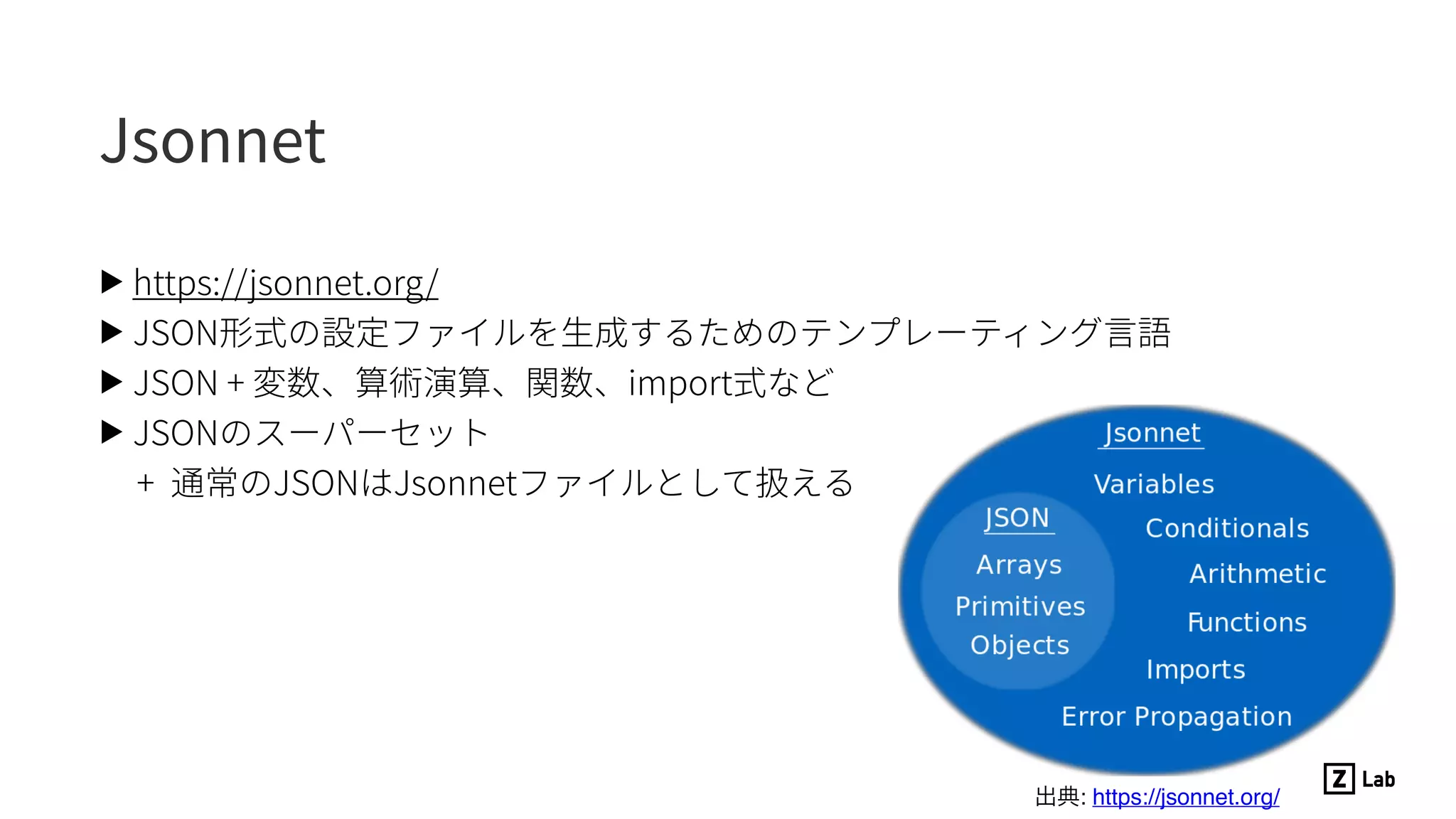

10. Jsonnet
▶ https://jsonnet.org/
▶ JSON形式の設定ファイルを⽣成するためのテンプレーティング⾔語
▶ JSON + 変数、算術演算、関数、import式など
▶ JSONのスーパーセット
+ 通常のJSONはJsonnetファイルとして扱える
出典: https://jsonnet.org/

11. Grafonnet
▶ https://github.com/grafana/grafonnet-lib
▶ Grafanaダッシュボードを⽣成するためのJsonnetライブラリ
▶ Grafanaのダッシュボードやパネルを表すJSONを⽣成するためのJsonnet関数を
提供
▶ GrafanaのJSONを⽣成できる類似のツール
+ grafanalib
+ https://github.com/weaveworks/grafanalib
+ Python製

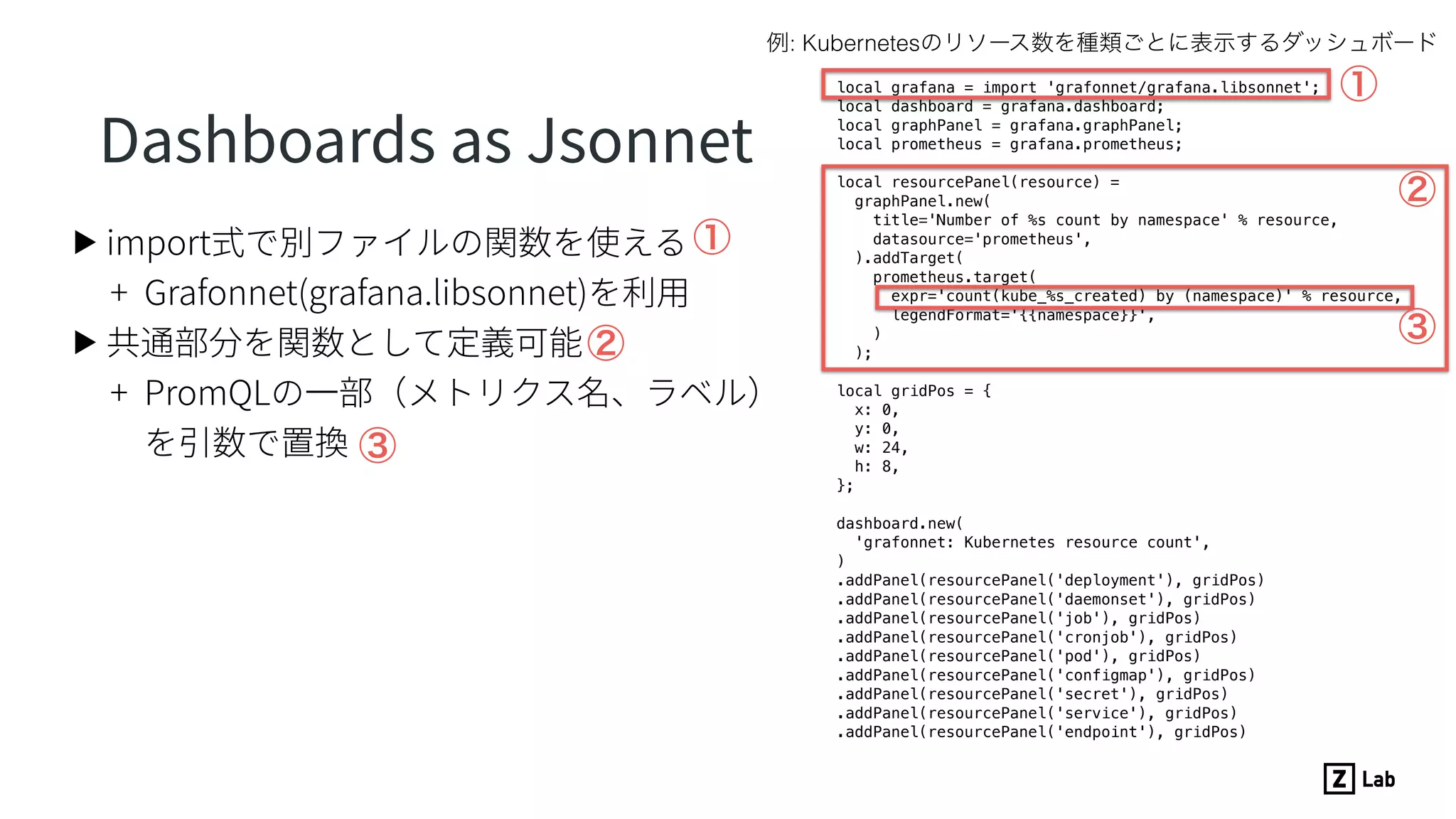

12. Dashboards as Jsonnet
local grafana = import 'grafonnet/grafana.libsonnet';
local dashboard = grafana.dashboard;
local graphPanel = grafana.graphPanel;
local prometheus = grafana.prometheus;
local resourcePanel(resource) =
graphPanel.new(
title='Number of %s count by namespace' % resource,
datasource='prometheus',
).addTarget(
prometheus.target(
expr='count(kube_%s_created) by (namespace)' % resource,
legendFormat='{{namespace}}',
)
);
local gridPos = {
x: 0,
y: 0,
w: 24,
h: 8,
};
dashboard.new(
'grafonnet: Kubernetes resource count',
)
.addPanel(resourcePanel('deployment'), gridPos)
.addPanel(resourcePanel('daemonset'), gridPos)
.addPanel(resourcePanel('job'), gridPos)
.addPanel(resourcePanel('cronjob'), gridPos)
.addPanel(resourcePanel('pod'), gridPos)
.addPanel(resourcePanel('configmap'), gridPos)
.addPanel(resourcePanel('secret'), gridPos)
.addPanel(resourcePanel('service'), gridPos)
.addPanel(resourcePanel('endpoint'), gridPos)
▶ import式で別ファイルの関数を使える
+ Grafonnet(grafana.libsonnet)を利⽤
▶ 共通部分を関数として定義可能
+ PromQLの⼀部（メトリクス名、ラベル）
を引数で置換
①
①
②
②
③
③
例: Kubernetesのリソース数を種類ごとに表示するダッシュボード

13. GitOps ☺
Jsonnet
{
…
}
Commit/Push
JSON
{
…
}
Import/Provisioning
JSON
{
…
}Generate
Jsonnet
{
…
}
#

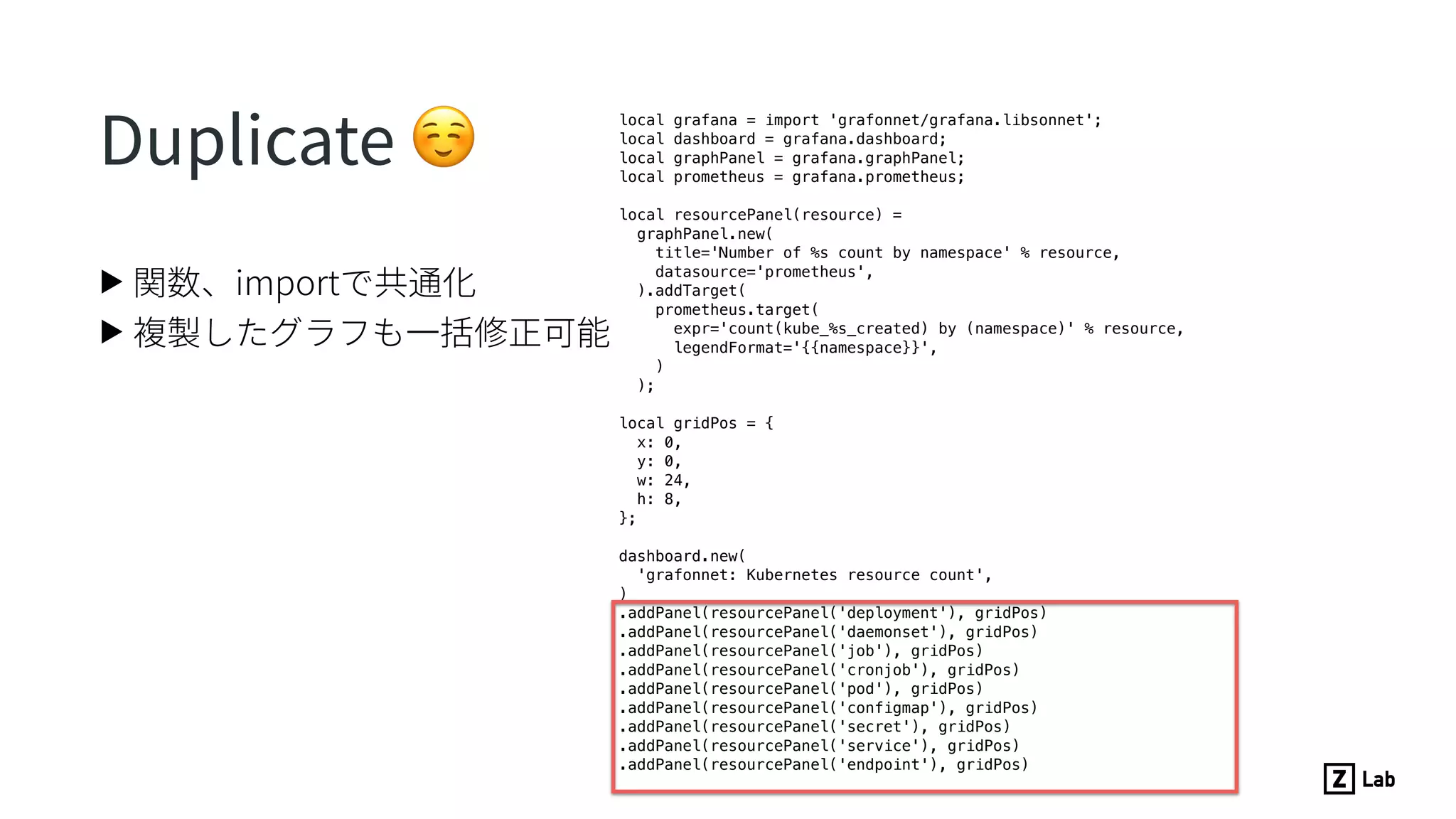

14. Duplicate ☺
local grafana = import 'grafonnet/grafana.libsonnet';
local dashboard = grafana.dashboard;
local graphPanel = grafana.graphPanel;
local prometheus = grafana.prometheus;
local resourcePanel(resource) =
graphPanel.new(
title='Number of %s count by namespace' % resource,
datasource='prometheus',
).addTarget(
prometheus.target(
expr='count(kube_%s_created) by (namespace)' % resource,
legendFormat='{{namespace}}',
)
);
local gridPos = {
x: 0,
y: 0,
w: 24,
h: 8,
};
dashboard.new(
'grafonnet: Kubernetes resource count',
)
.addPanel(resourcePanel('deployment'), gridPos)
.addPanel(resourcePanel('daemonset'), gridPos)
.addPanel(resourcePanel('job'), gridPos)
.addPanel(resourcePanel('cronjob'), gridPos)
.addPanel(resourcePanel('pod'), gridPos)
.addPanel(resourcePanel('configmap'), gridPos)
.addPanel(resourcePanel('secret'), gridPos)
.addPanel(resourcePanel('service'), gridPos)
.addPanel(resourcePanel('endpoint'), gridPos)
▶ 関数、importで共通化
▶ 複製したグラフも⼀括修正可能

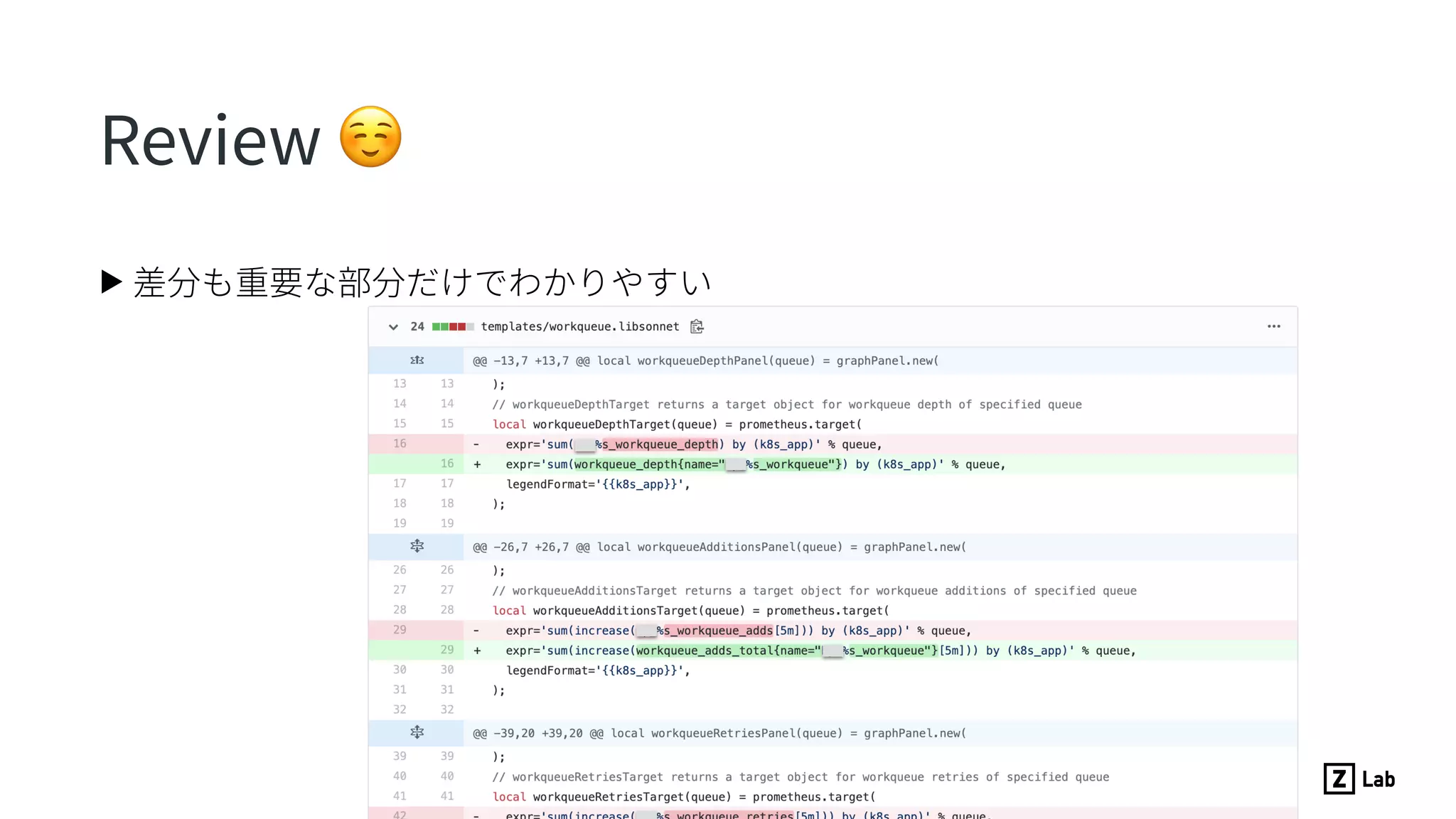

15. Review ☺
▶ 差分も重要な部分だけでわかりやすい

16. まとめ

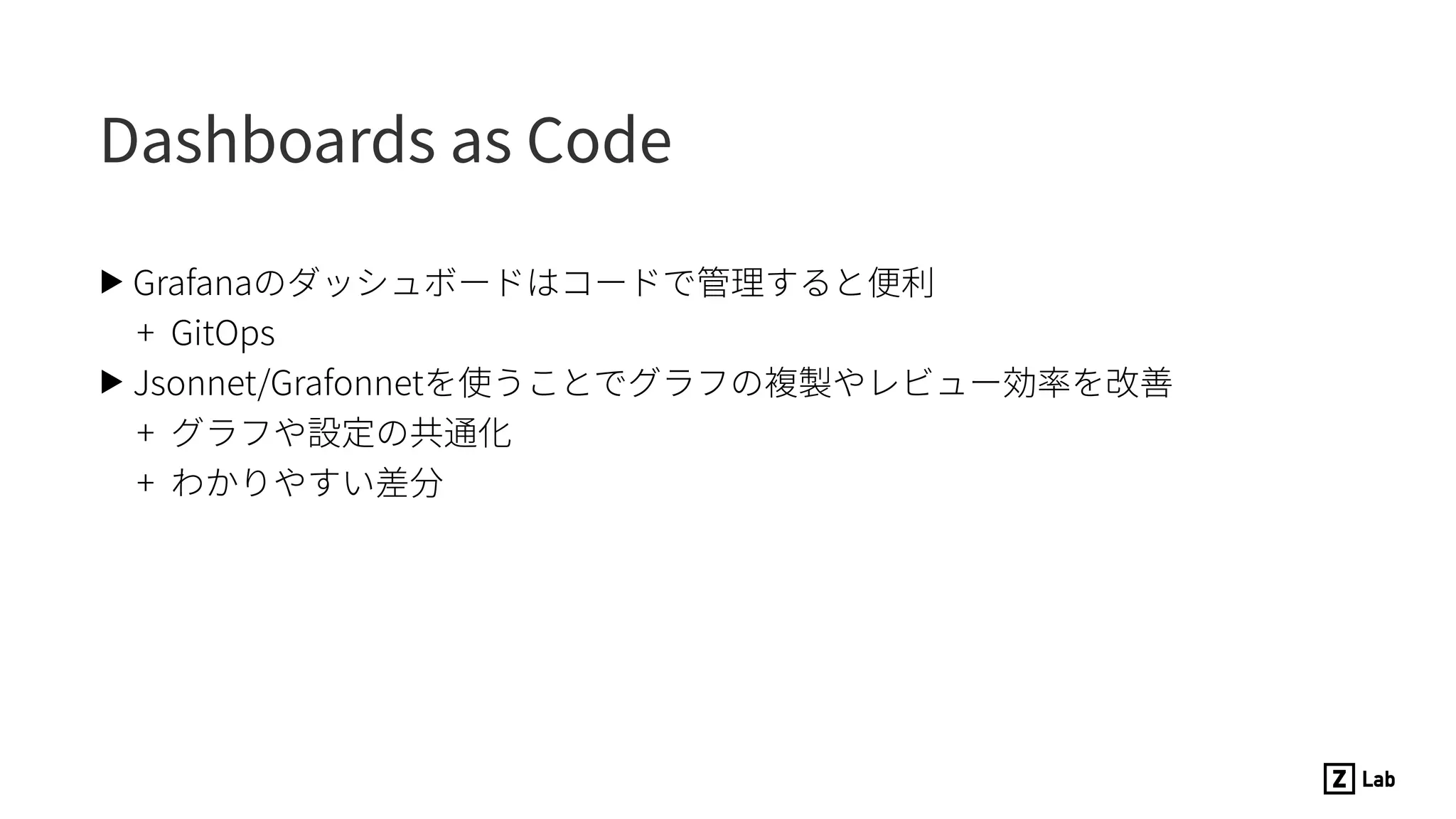

17. Dashboards as Code
▶ Grafanaのダッシュボードはコードで管理すると便利
+ GitOps
▶ Jsonnet/Grafonnetを使うことでグラフの複製やレビュー効率を改善
+ グラフや設定の共通化
+ わかりやすい差分

18. ▶ Qiita
+ 「Dashboards-as-Code: Grafanaダッシュボードをコードから⽣成する」
+ https://qiita.com/takuhiro/items/eb79ec17a667faba8be2
Thank you !
