フレッシャーズのためのパケット解析入門
- 1. フレッシャーズのた めの パケット解析入門 2013年4月19日 第14回「ネットワーク パケットを読む会 （仮）」
- 2. About me • 村地彰（aka hebikuzure） – 株式会社シーピーエス 代表取締役 – Twitter : @hebikuzure – Facebook : https://www.facebook.com/amurachi – Web site : http://www.hebikuzure.com/ – Blog : http://hebikuzure.wordpress.com/ – Mail : セミプロに駆逐されるプロという構図 2013/4/8 2 勉強会
- 3. 「パケット」とは何? • パケット通信方式における情報の伝送単 位 じゃ、「パケット通信方式」っ て何? • 連続データを一定量ずつ蓄積して1個の伝 送単位にして、伝送路の空いているタイ ミングで送出、受信したデータを元の連 続データに復元する方式
- 4. つまりこういうこと? • 連続データ • パケット

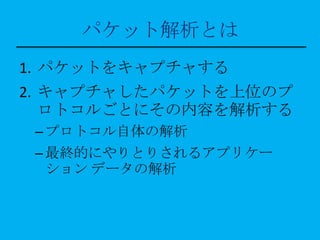

- 5. パケット解析とは 1. パケットをキャプチャする 2. キャプチャしたパケットを上位のプ ロトコルごとにその内容を解析する – プロトコル自体の解析 – 最終的にやりとりされるアプリケー ション データの解析
- 6. パケット キャプチャとは • パケット1つ1つに含まれるデータを 記録する • パケットに含まれるデータ – 送信先 – 送信元 – サイズ（パケット長） – データの種類（上位プロトコル）

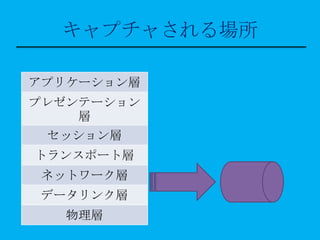

- 7. キャプチャされる場所 アプリケーション層 プレゼンテーション 層 セッション層 トランスポート層 ネットワーク層 データリンク層 物理層
- 8.
- 9. パケット キャプチャの手法 パケットをキャプチャする場所 対象デバイス内 対象デバイス外 パケットをキャプチャする方法 ハードウェア ソフトウェア

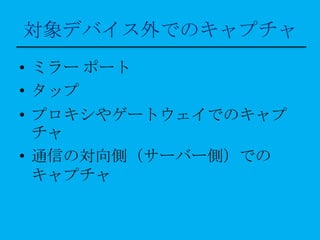

- 10. 対象デバイス外でのキャプチャ • ミラー ポート •タップ • プロキシやゲートウェイでのキャプ チャ • 通信の対向側（サーバー側）での キャプチャ
- 11. 対象デバイス内でのキャプチャ • オペレーティング システムに付属する ツールを利用する – Linux / Unix 環境なら tcpdump • オペレーティング システム ベンダー提供 のツールを利用する – Windows 環境なら netcap / Network Monitor • サードパーティのツールを利用する – Wireshark / OmniPeek / NetworkMiner
- 12. ツールにもいろいろある • コマンドライン ツール – tcpdump, netcap, tshark（Wireshark のコマンド 版）など – 動作が軽快、バッチ処理などに向く • GUI ツール – Wireshark, Network Monitor, OmniPeek, NetworkMiner など – 設定が分かりやすい、結果がすぐに確認でき る – その場で解析が可能

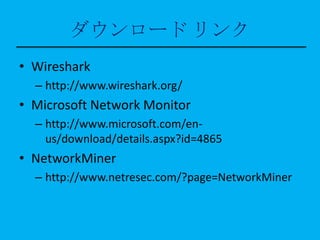

- 13. ダウンロード リンク • Wireshark – http://www.wireshark.org/ • Microsoft Network Monitor – http://www.microsoft.com/en- us/download/details.aspx?id=4865 • NetworkMiner – http://www.netresec.com/?page=NetworkMiner
- 14. データの形式 • キャプチャ データの保存形式はさま ざま – キャプチャする環境 – 利用するツール • 良く利用される形式 –libpcap 形式（拡張子 pcap） –Wireshark 新形式（拡張子 pcapng） –Network Monitor 形式（拡張子 cap）
- 15. どんなデータが記録されるのか • パケット全体のバイナリ データ • 記録した時刻 • キャプチャしたインターフェイス • トラフィックを発生させたプロセス
- 16.
- 17. DEMO • Network Monitorを使ったパケット キャプ チャ
- 18.
- 19. パケット解析 • 基本的にはツールを利用 –Wireshark / Network Monitor / OmniPeek / NetworkMiner などなど • 力技で独自解析 – pcap などのフォーマットは公開されて いるので、独自にバイナリ解析
- 20.

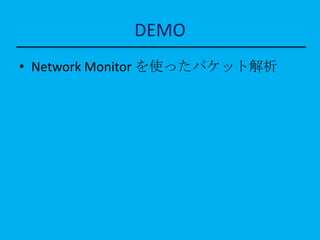

- 21. DEMO • Network Monitorを使ったパケット解析
- 22.

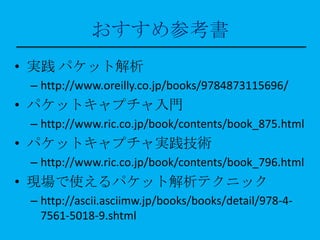

- 23. おすすめ参考書 • 実践 パケット解析 – http://www.oreilly.co.jp/books/9784873115696/ • パケットキャプチャ入門 – http://www.ric.co.jp/book/contents/book_875.html • パケットキャプチャ実践技術 – http://www.ric.co.jp/book/contents/book_796.html • 現場で使えるパケット解析テクニック – http://ascii.asciimw.jp/books/books/detail/978-4- 7561-5018-9.shtml
