1. 「Linuxカーネル解読室」
輪講＠Hatena
第１５章
「仮想ファイルシステム（VFS）」
松本一輝
@KazkiMatz

2. Q1. inode
• これは何？

3. Q2. ファイルオープン操作
• ファイルオープンでどのような処理が走るのか？
– HDD上のファイルにフラグ等が書き込まれるのか？
– ファイルオープン中に電源落としたらどうなるのか？

4. Q3. オープン中のファイルを消すとどうなる？
• ディスク使用率が低下しないのは何故か？

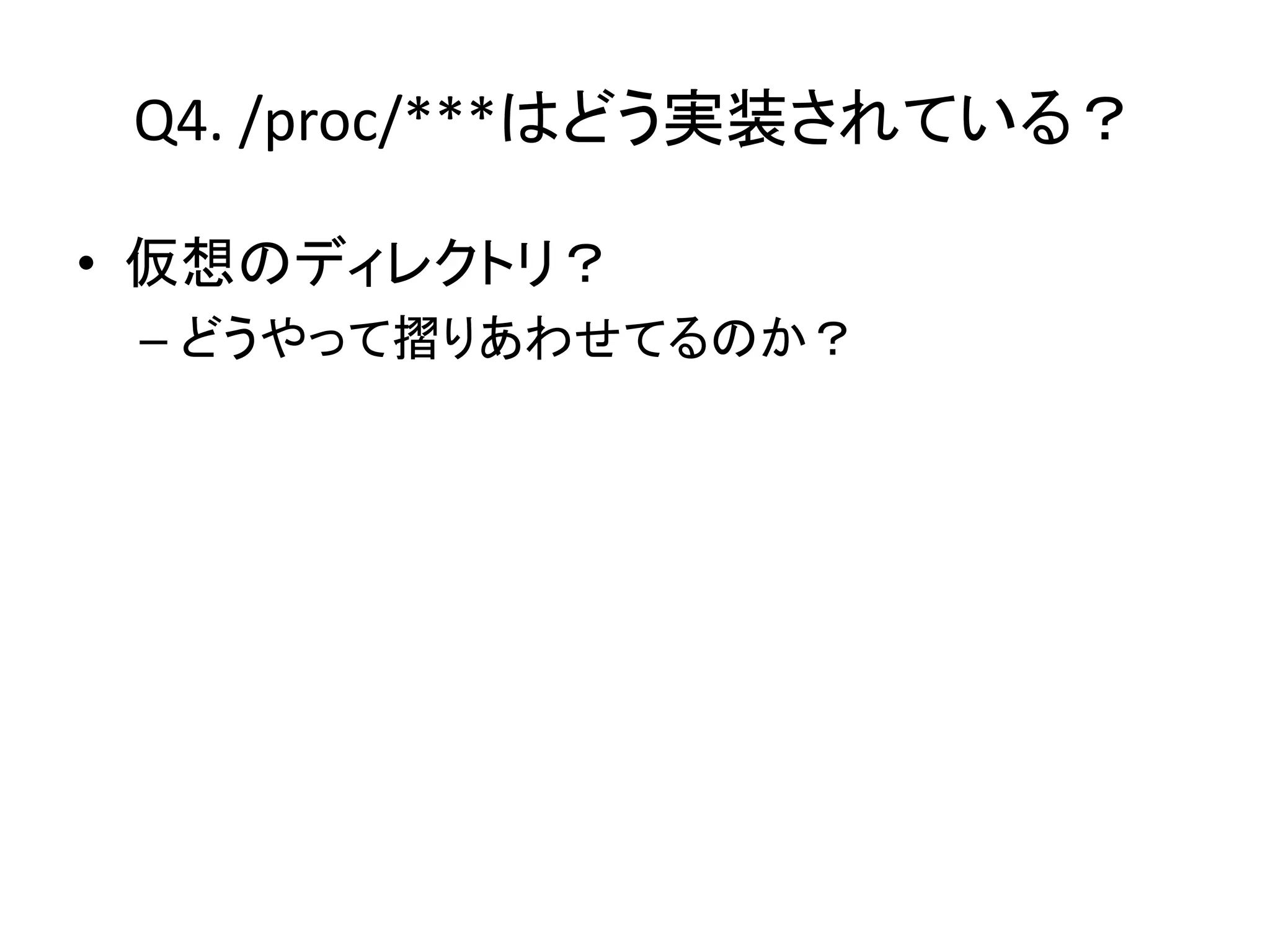

5. Q4. /proc/***はどう実装されている？
• 仮想のディレクトリ？
– どうやって摺りあわせてるのか？

6. Q5. ファイルパスは誰がパースするのか？
• “./../../foo/bar/”

7. Q6. マウント時に何が起きるのか？
• ディレクトリに何かが書き込まれる？

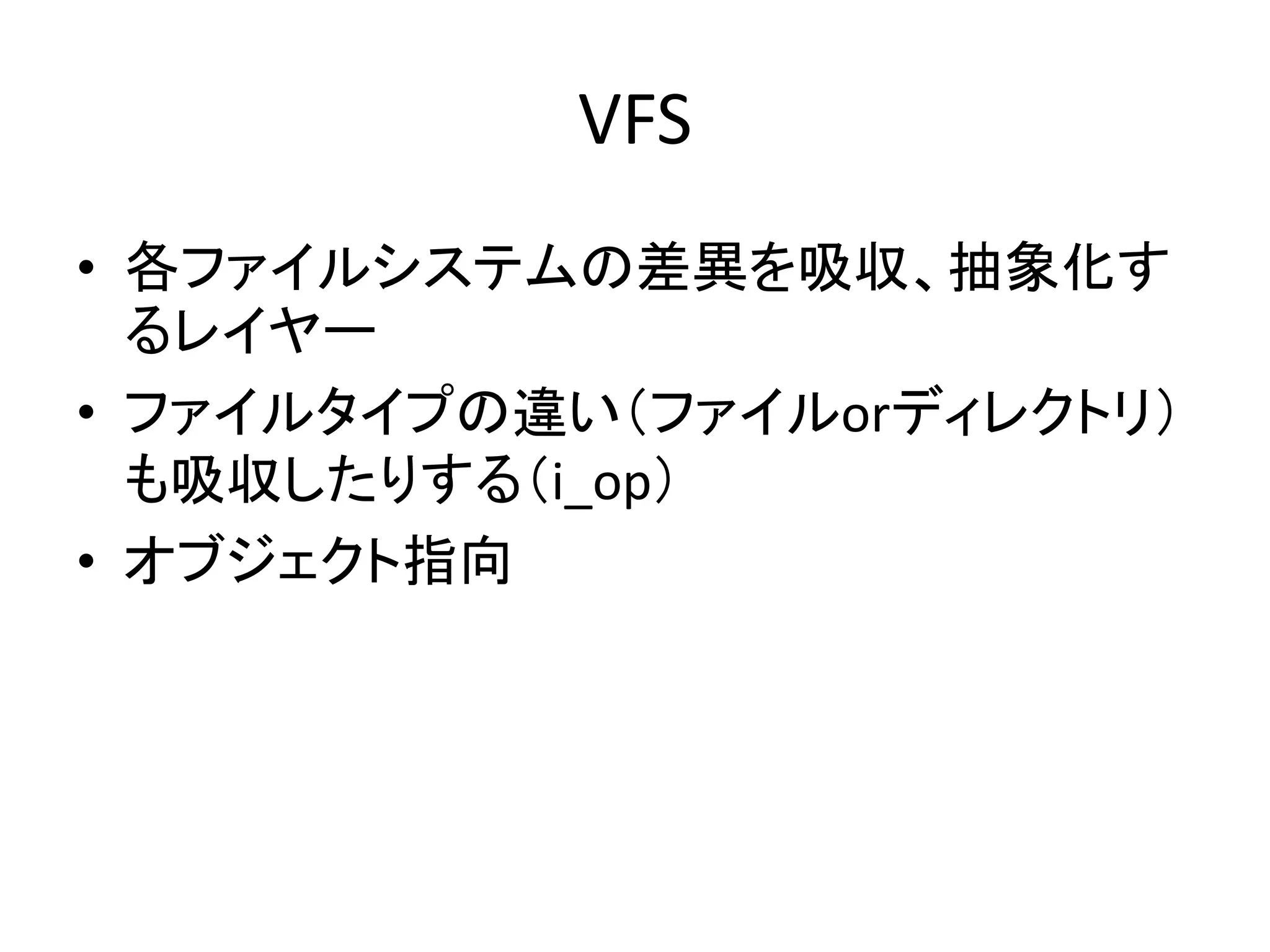

8. VFS
• 各ファイルシステムの差異を吸収、抽象化す
るレイヤー
• ファイルタイプの違い（ファイルorディレクトリ）
も吸収したりする（i_op）
• オブジェクト指向

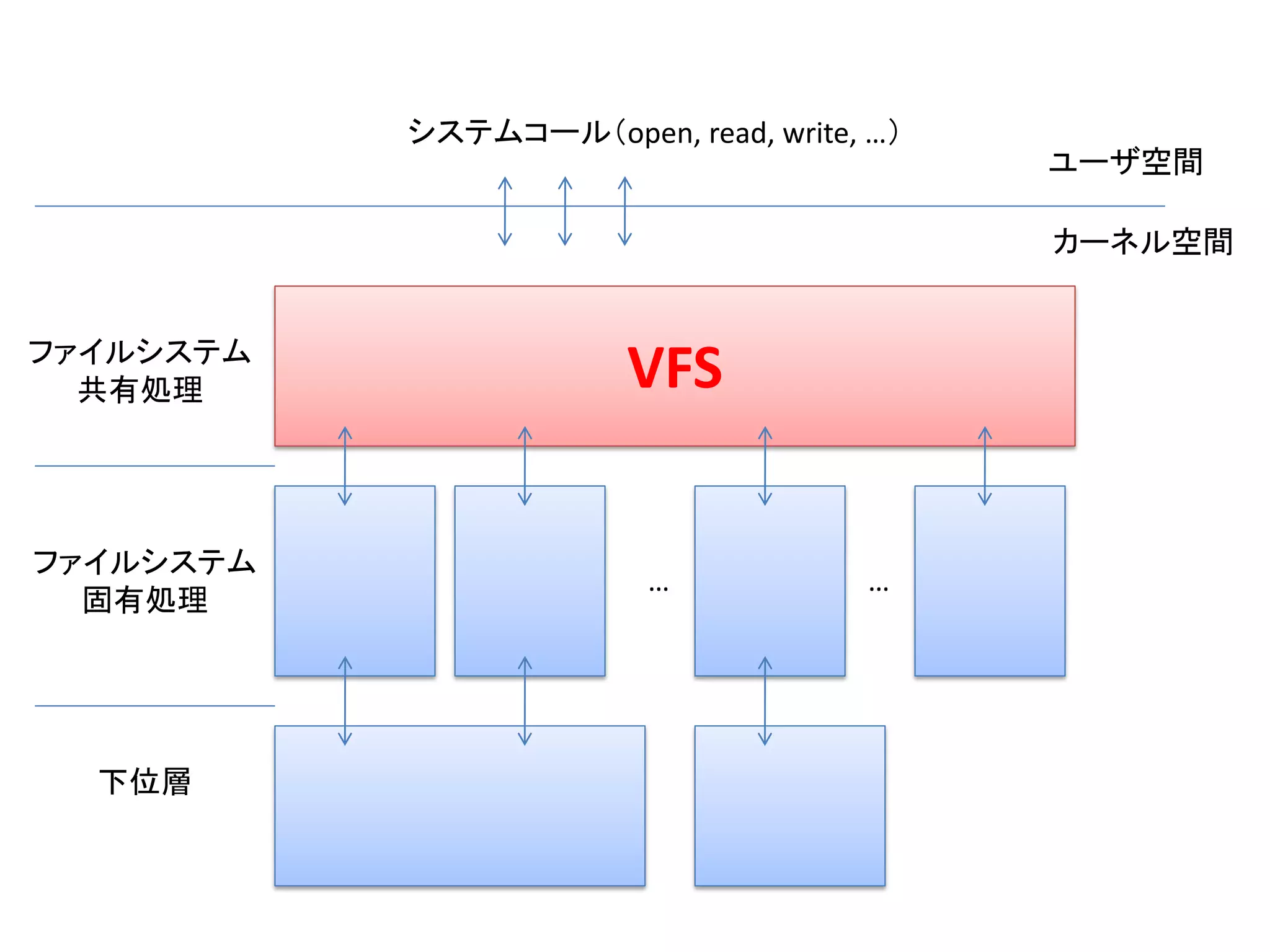

9. システムコール（open, read, write, …）
ユーザ空間
カーネル空間
ファイルシステム
共有処理 VFS
ファイルシステム
… …
固有処理
下位層

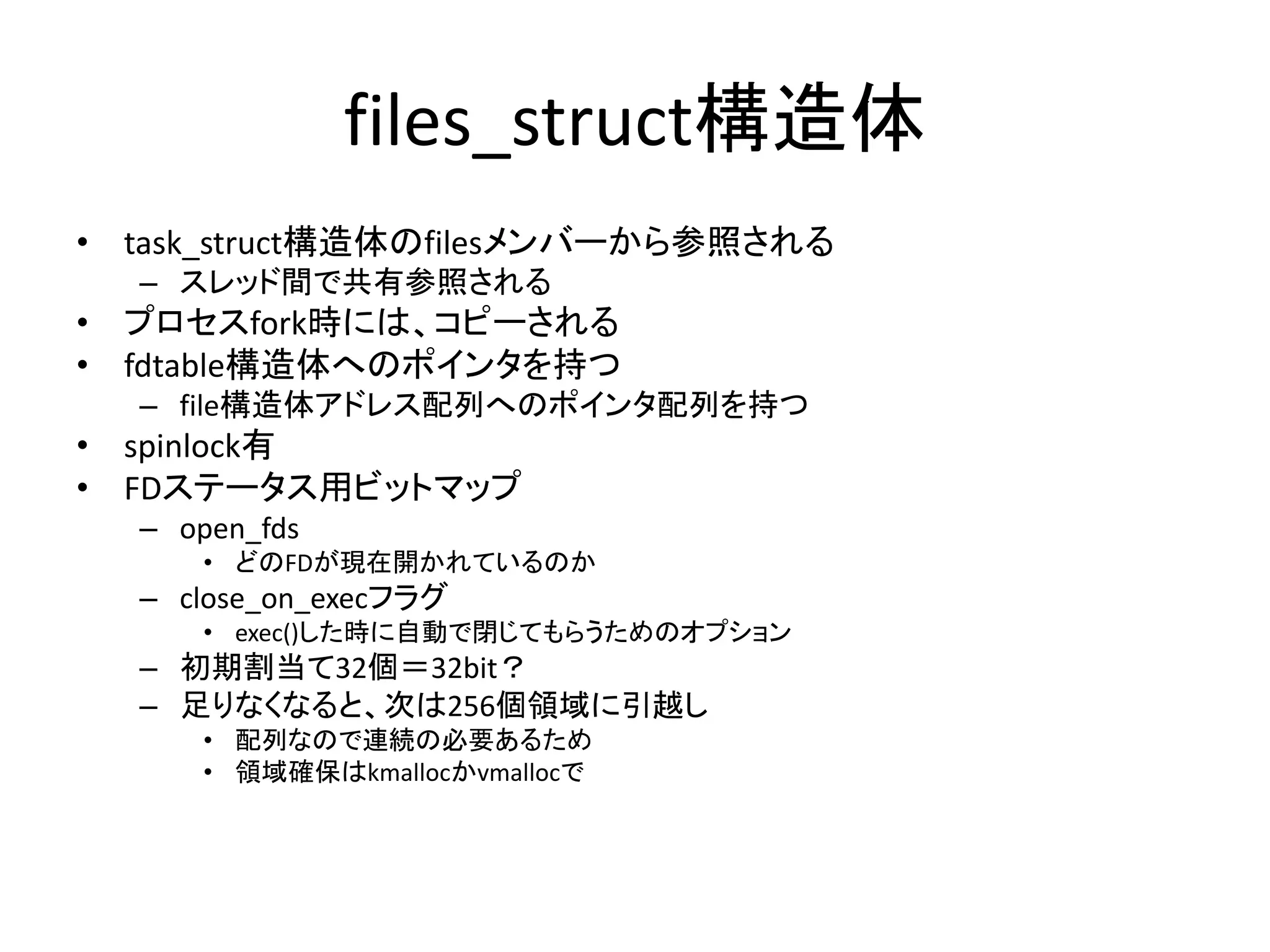

10. files_struct構造体
• task_struct構造体のfilesメンバーから参照される
– スレッド間で共有参照される
• プロセスfork時には、コピーされる
• fdtable構造体へのポインタを持つ
– file構造体アドレス配列へのポインタ配列を持つ
• spinlock有
• FDステータス用ビットマップ
– open_fds
• どのFDが現在開かれているのか
– close_on_execフラグ
• exec()した時に自動で閉じてもらうためのオプション
– 初期割当て32個＝32bit？
– 足りなくなると、次は256個領域に引越し
• 配列なので連続の必要あるため
• 領域確保はkmallocかvmallocで

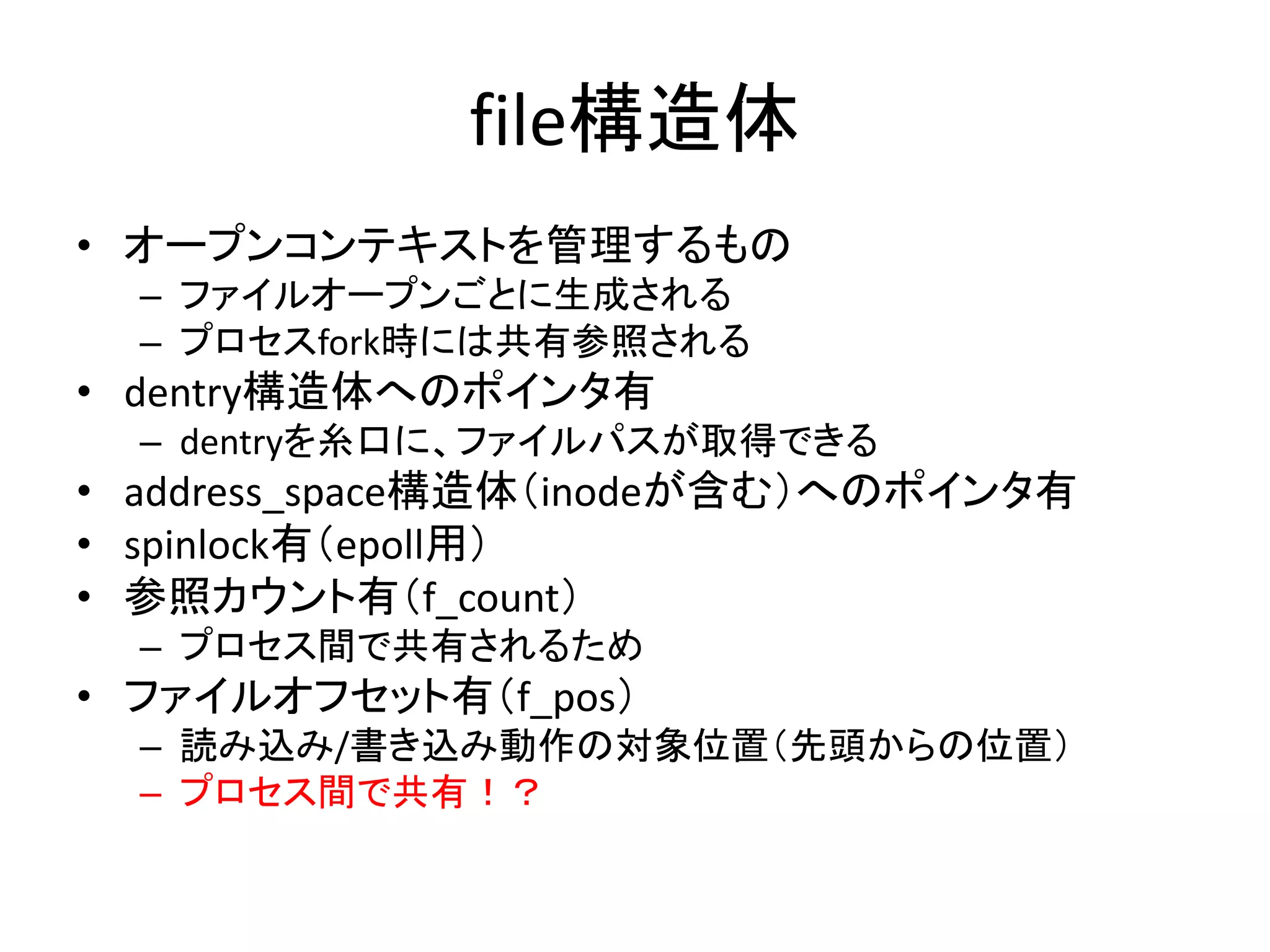

11. file構造体
• オープンコンテキストを管理するもの
– ファイルオープンごとに生成される
– プロセスfork時には共有参照される
• dentry構造体へのポインタ有
– dentryを糸口に、ファイルパスが取得できる
• address_space構造体（inodeが含む）へのポインタ有
• spinlock有（epoll用）
• 参照カウント有（f_count）
– プロセス間で共有されるため
• ファイルオフセット有（f_pos）
– 読み込み/書き込み動作の対象位置（先頭からの位置）
– プロセス間で共有！？

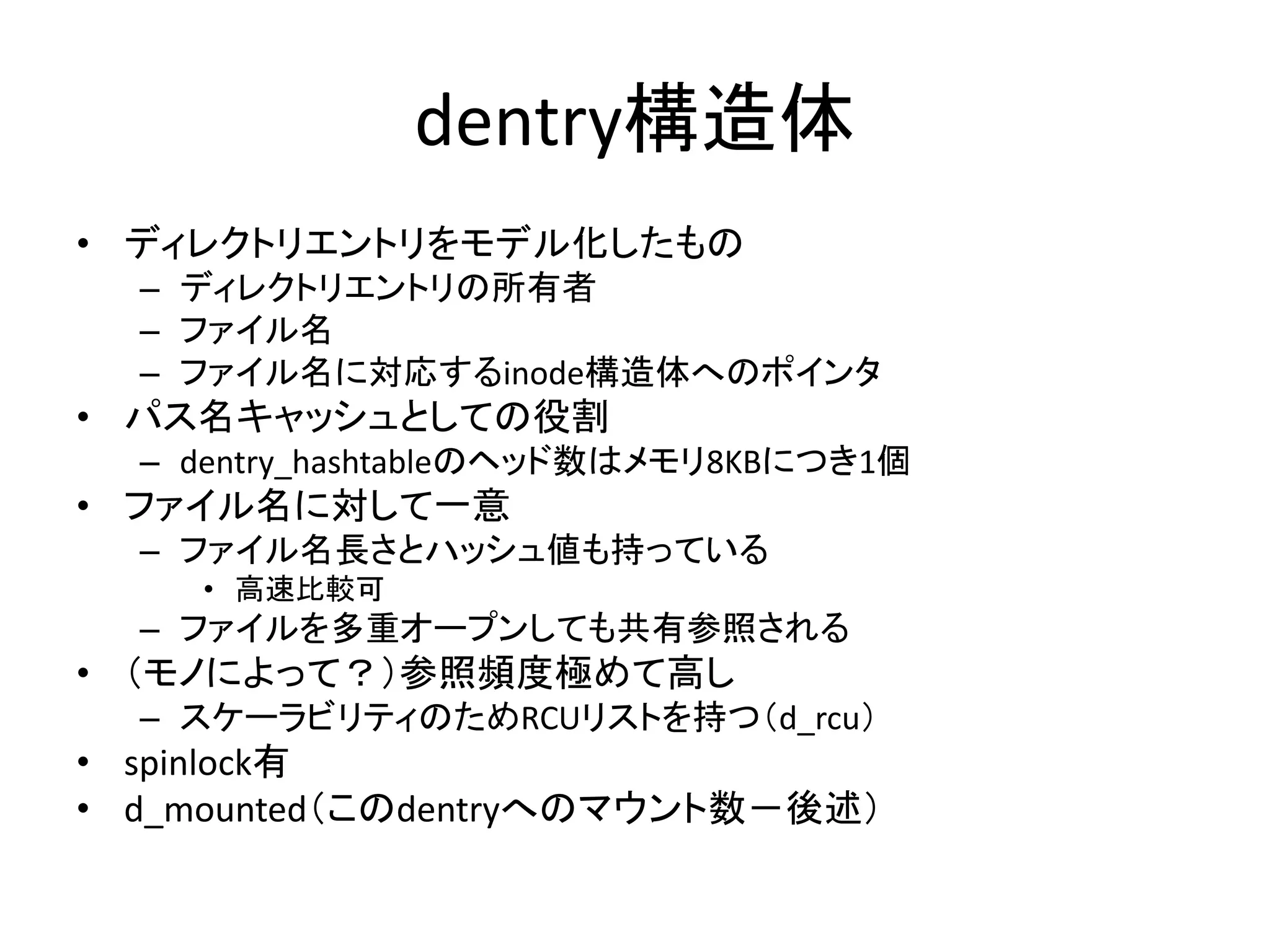

12. dentry構造体
• ディレクトリエントリをモデル化したもの
– ディレクトリエントリの所有者
– ファイル名
– ファイル名に対応するinode構造体へのポインタ
• パス名キャッシュとしての役割
– dentry_hashtableのヘッド数はメモリ8KBにつき1個
• ファイル名に対して一意
– ファイル名長さとハッシュ値も持っている
• 高速比較可
– ファイルを多重オープンしても共有参照される
• （モノによって？）参照頻度極めて高し
– スケーラビリティのためRCUリストを持つ（d_rcu）
• spinlock有
• d_mounted（このdentryへのマウント数－後述）

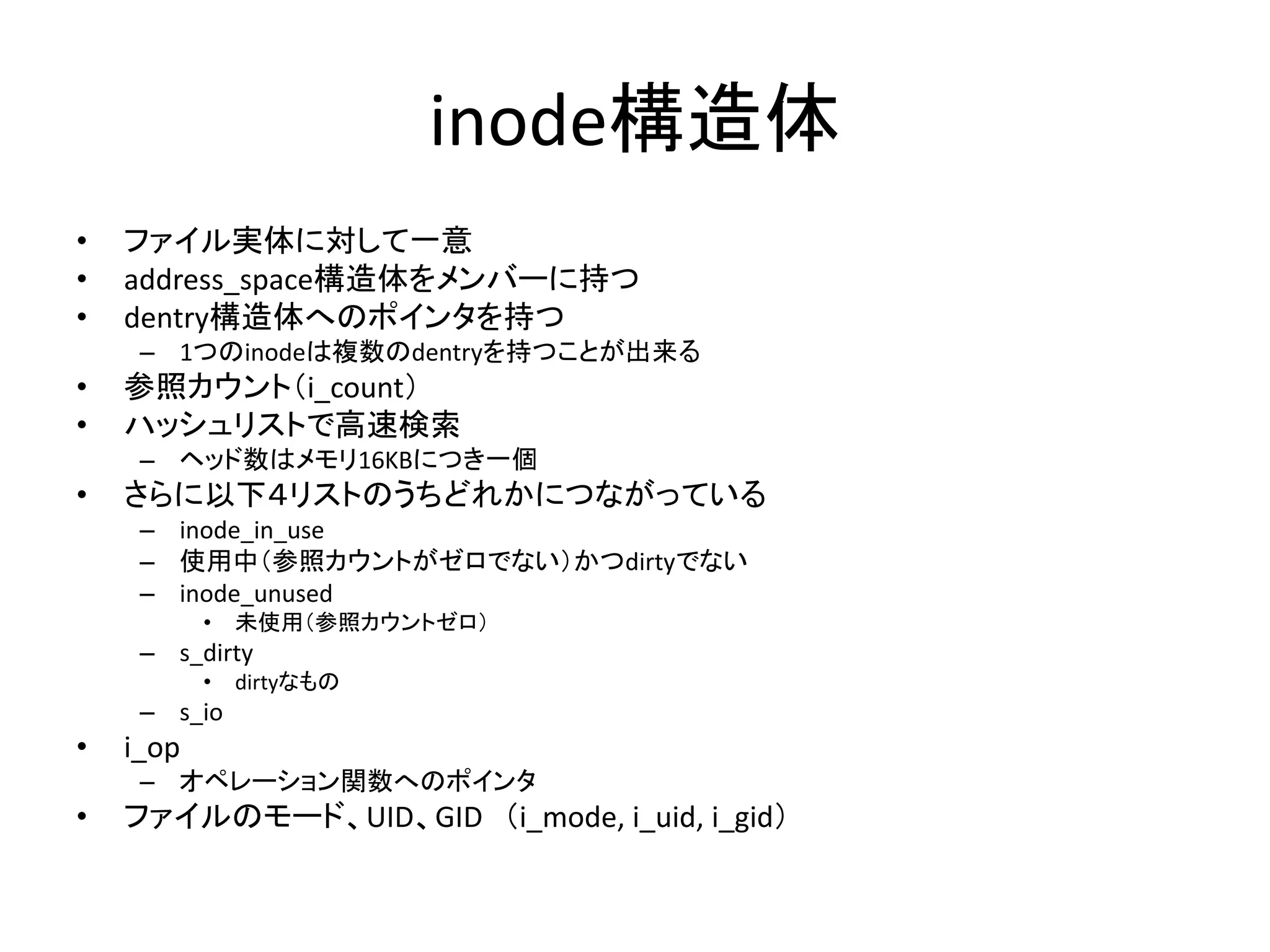

13. inode構造体
• ファイル実体に対して一意
• address_space構造体をメンバーに持つ
• dentry構造体へのポインタを持つ
– 1つのinodeは複数のdentryを持つことが出来る
• 参照カウント（i_count）
• ハッシュリストで高速検索
– ヘッド数はメモリ16KBにつき一個
• さらに以下４リストのうちどれかにつながっている
– inode_in_use
– 使用中（参照カウントがゼロでない）かつdirtyでない
– inode_unused
• 未使用（参照カウントゼロ）
– s_dirty
• dirtyなもの
– s_io
• i_op
– オペレーション関数へのポインタ
• ファイルのモード、UID、GID （i_mode, i_uid, i_gid）

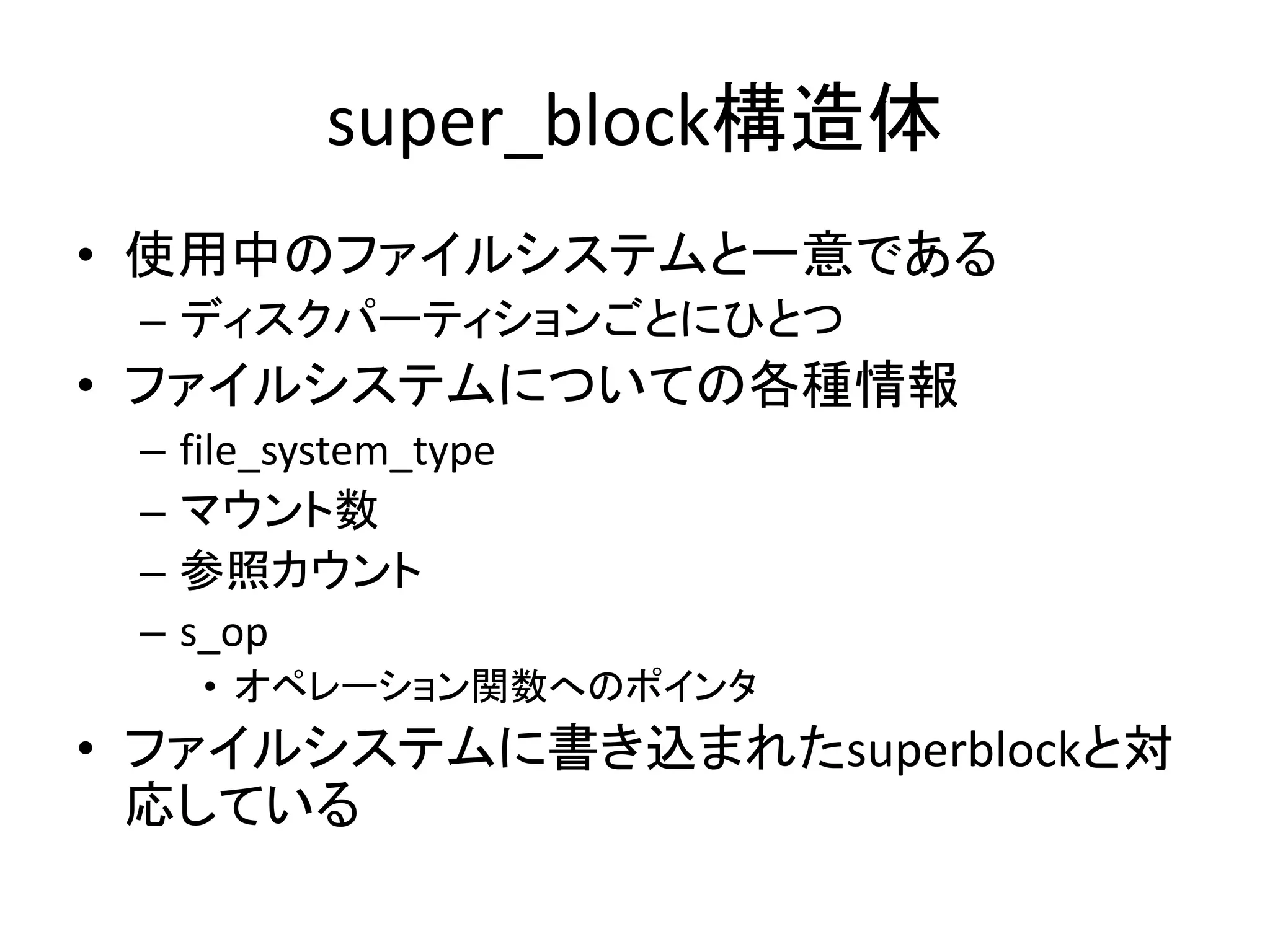

14. super_block構造体
• 使用中のファイルシステムと一意である
– ディスクパーティションごとにひとつ
• ファイルシステムについての各種情報
– file_system_type
– マウント数
– 参照カウント
– s_op
• オペレーション関数へのポインタ
• ファイルシステムに書き込まれたsuperblockと対
応している

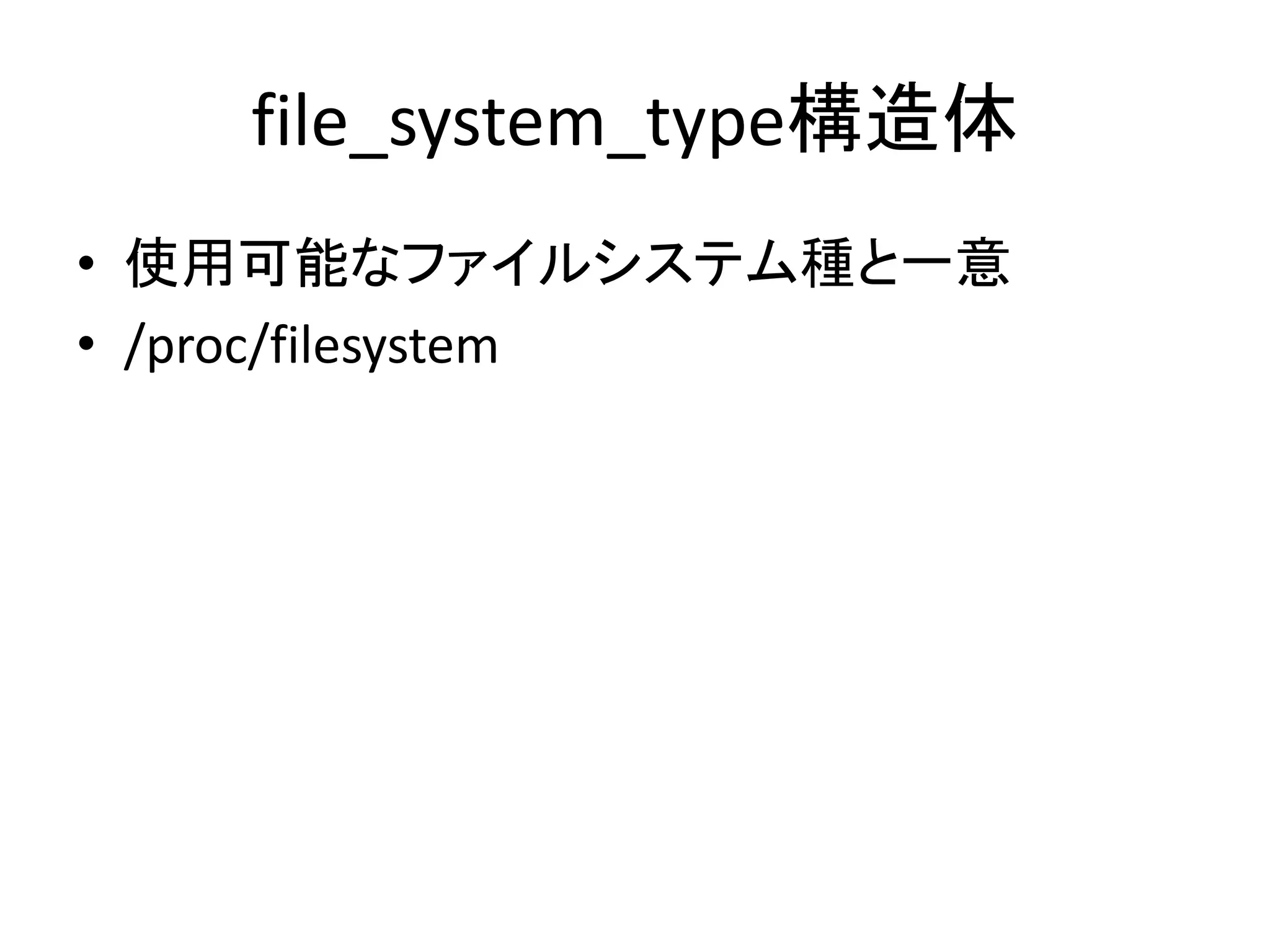

15. file_system_type構造体
• 使用可能なファイルシステム種と一意
• /proc/filesystem

16. vfsmount構造体
• マウントごとに存在
• ハッシュリストにつながれている
– パス名ルックアップで使用される
• dentryでd_mounted > 0 → vfsmount探索
– ヘッド数は１ページ分（32bitの場合512エントリ）
• 参照カウント有（mnt_count）
– 配下のファイルオープン、カレントディレクトリ等で
インクリメントされる

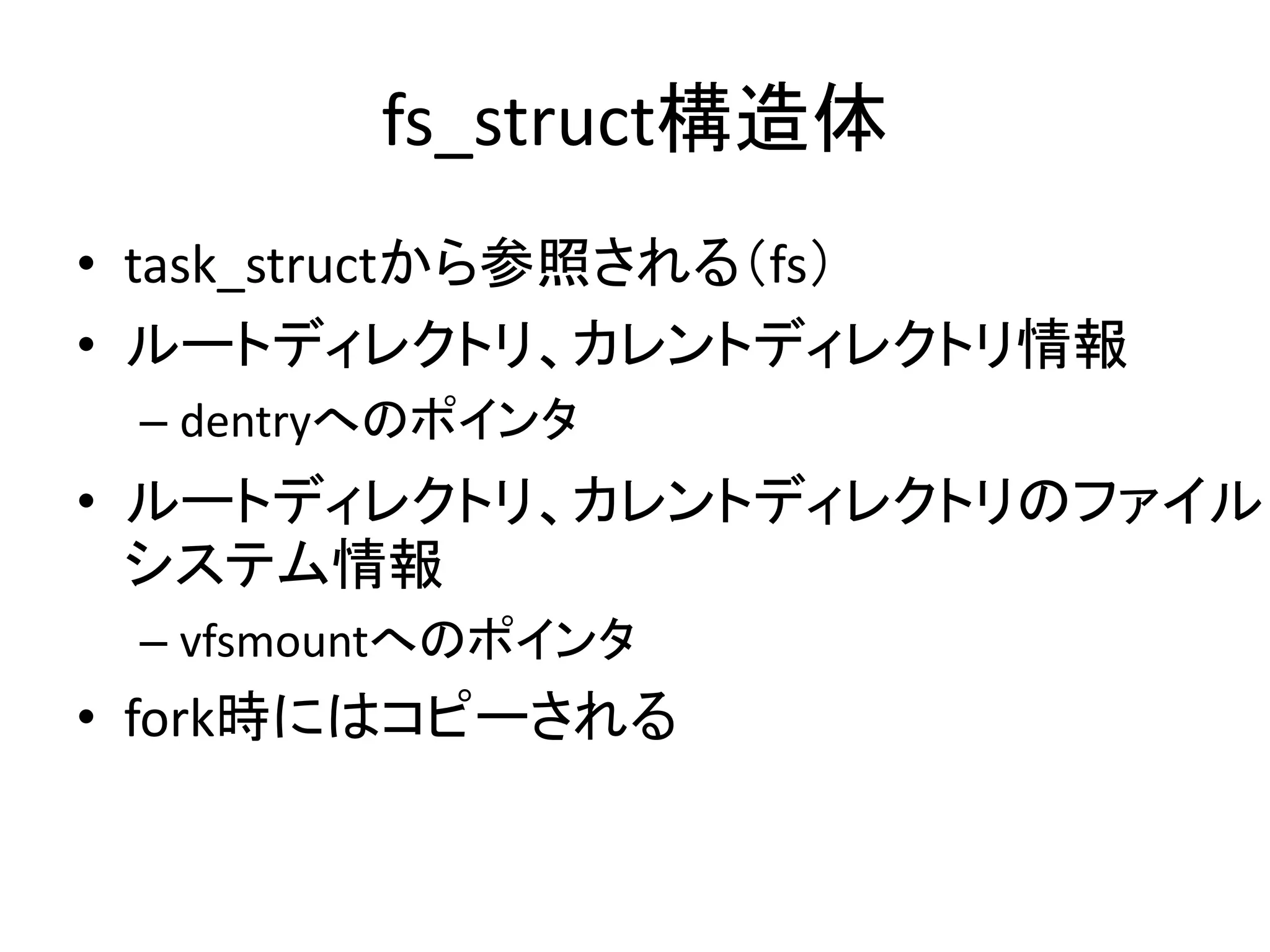

17. fs_struct構造体
• task_structから参照される（fs）
• ルートディレクトリ、カレントディレクトリ情報
– dentryへのポインタ
• ルートディレクトリ、カレントディレクトリのファイル
システム情報
– vfsmountへのポインタ
• fork時にはコピーされる

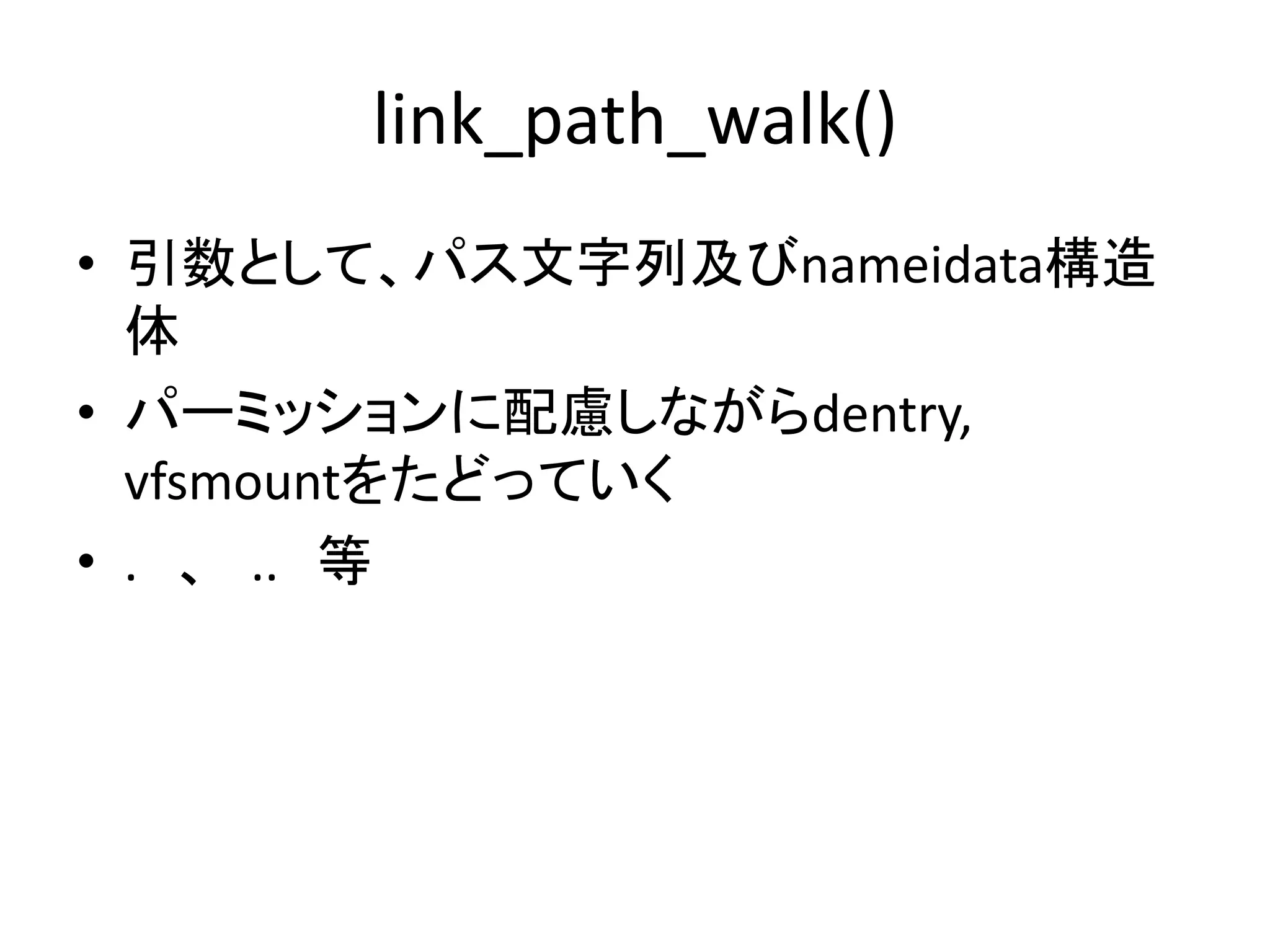

18. link_path_walk()
• 引数として、パス文字列及びnameidata構造
体
• パーミッションに配慮しながらdentry,
vfsmountをたどっていく
• . 、 .. 等

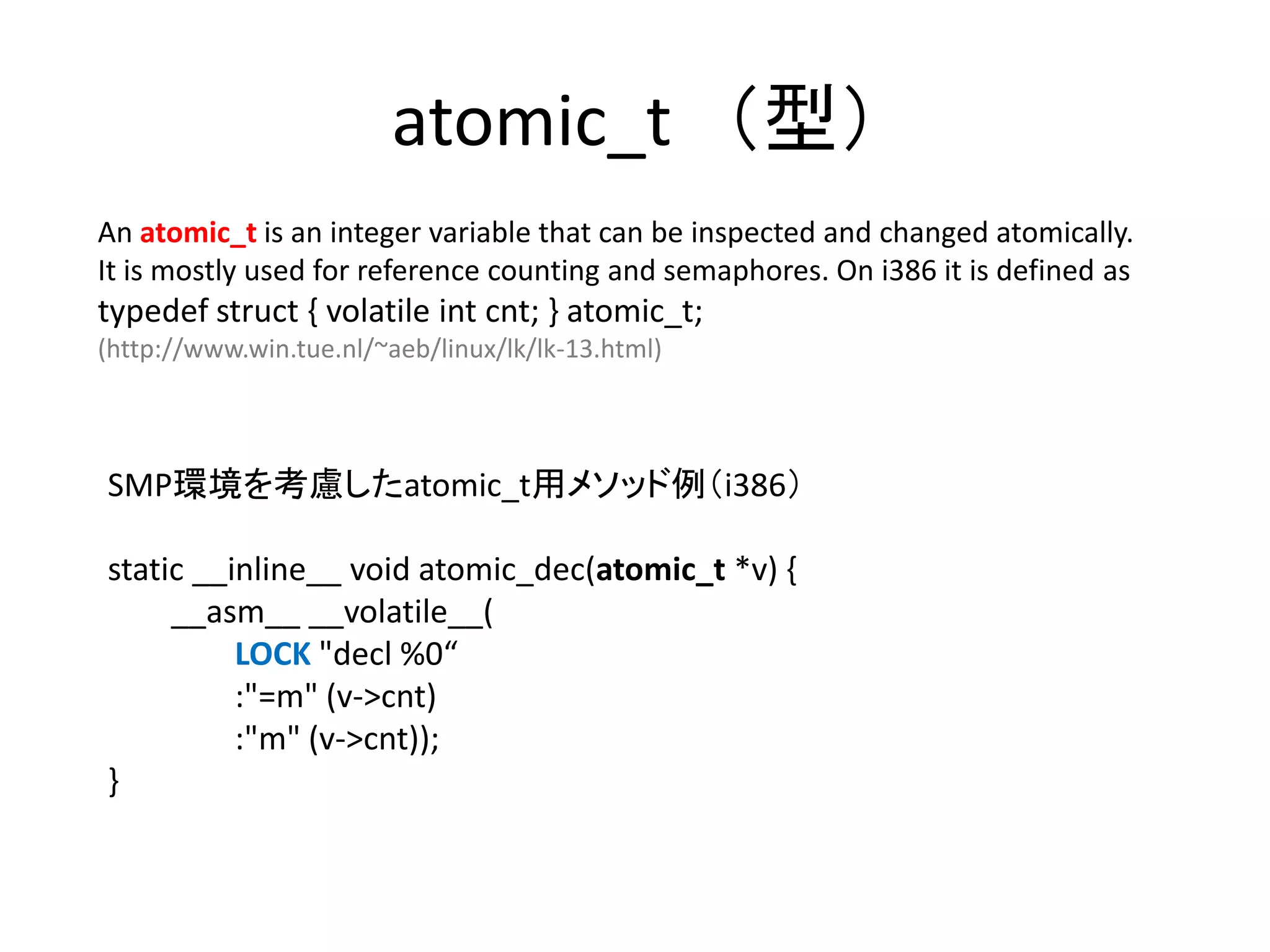

19. atomic_t （型）
An atomic_t is an integer variable that can be inspected and changed atomically.
It is mostly used for reference counting and semaphores. On i386 it is defined as
typedef struct { volatile int cnt; } atomic_t;
(http://www.win.tue.nl/~aeb/linux/lk/lk-13.html)
SMP環境を考慮したatomic_t用メソッド例（i386）
static __inline__ void atomic_dec(atomic_t *v) {
__asm__ __volatile__(
LOCK "decl %0“
:"=m" (v->cnt)
:"m" (v->cnt));
}

20. 再掲

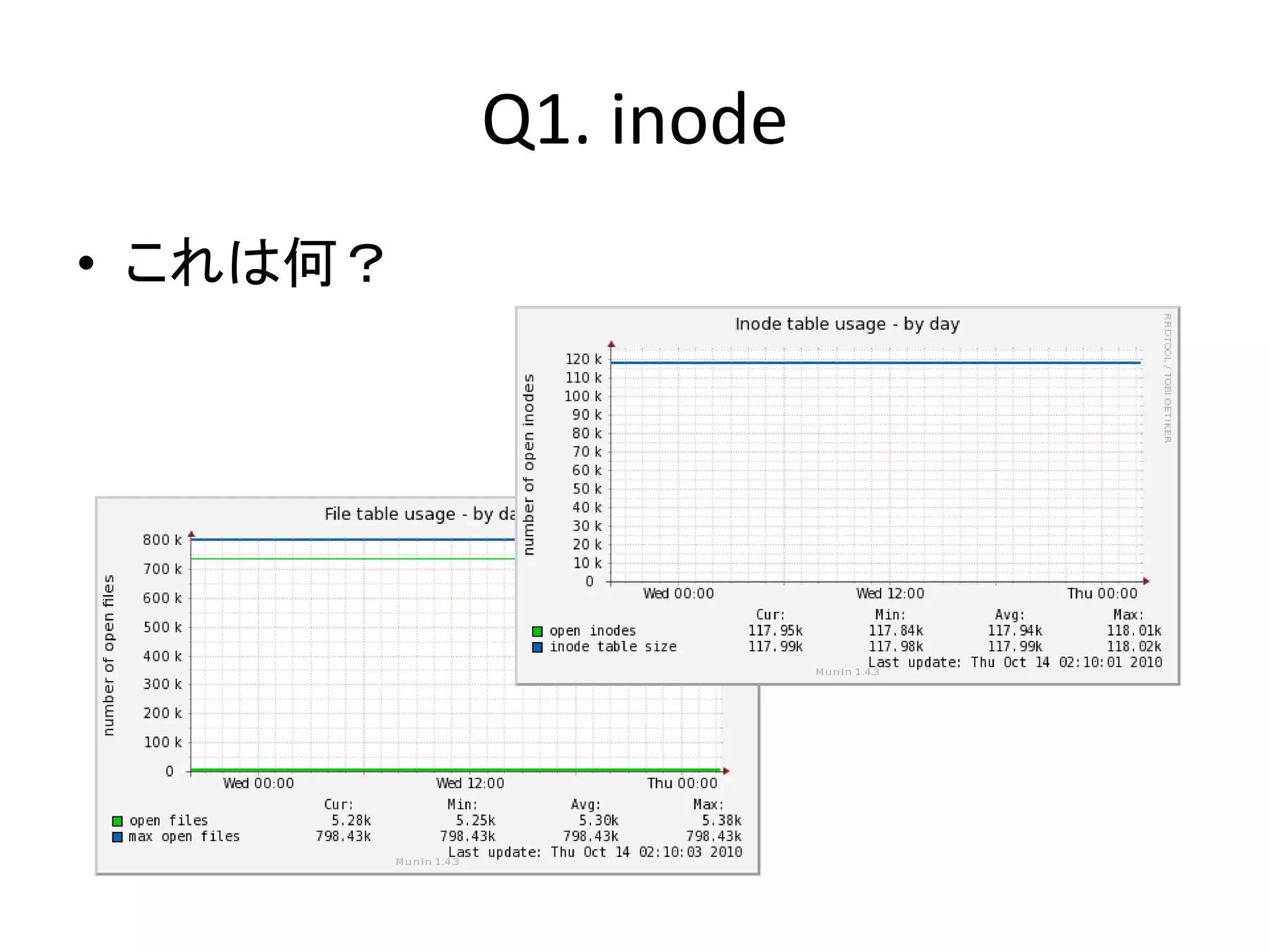

21. Q1. inode
• これは何？

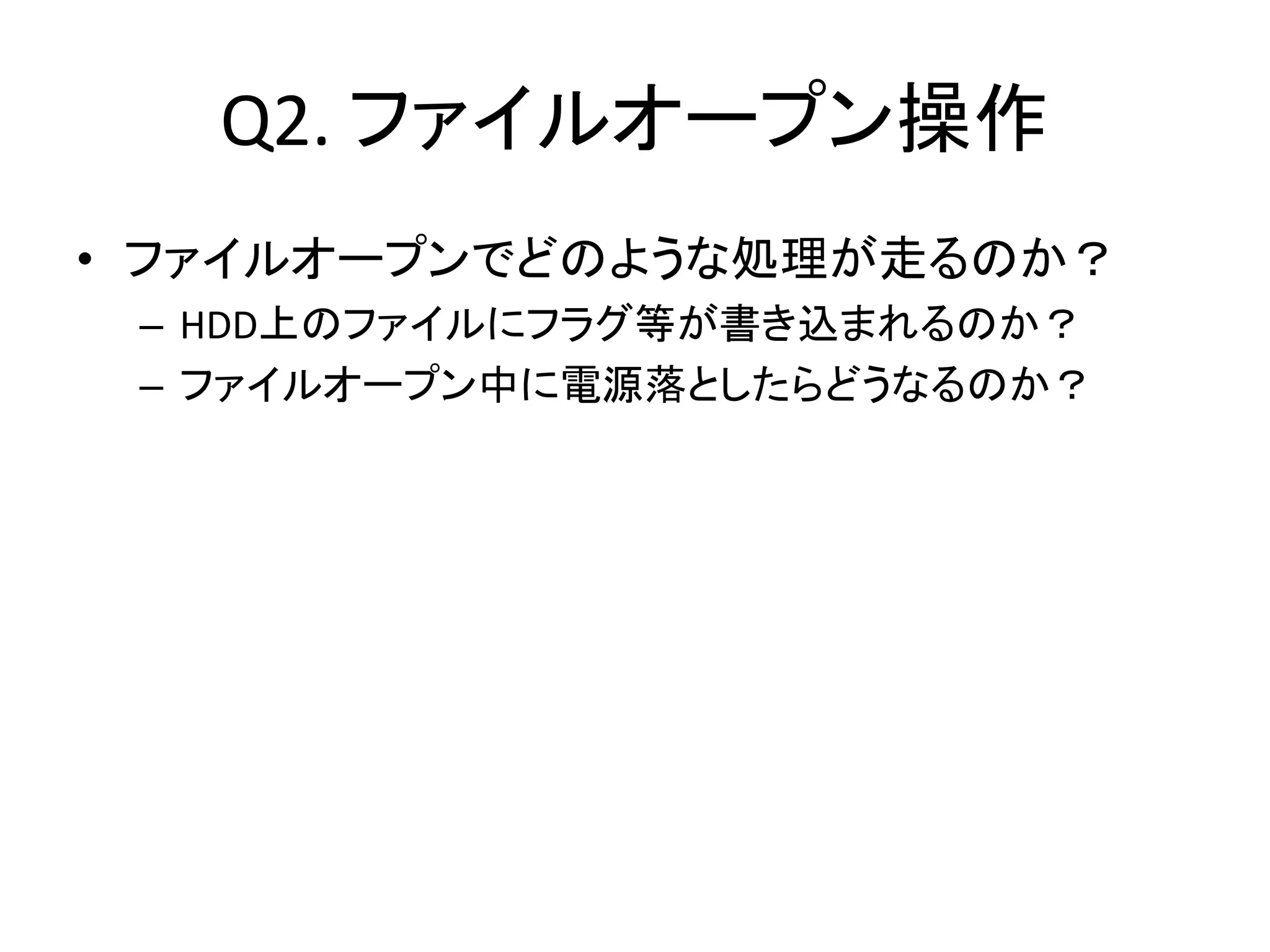

22. Q2. ファイルオープン操作
• ファイルオープンでどのような処理が走るのか？
– HDD上のファイルにフラグ等が書き込まれるのか？
– ファイルオープン中に電源落としたらどうなるのか？

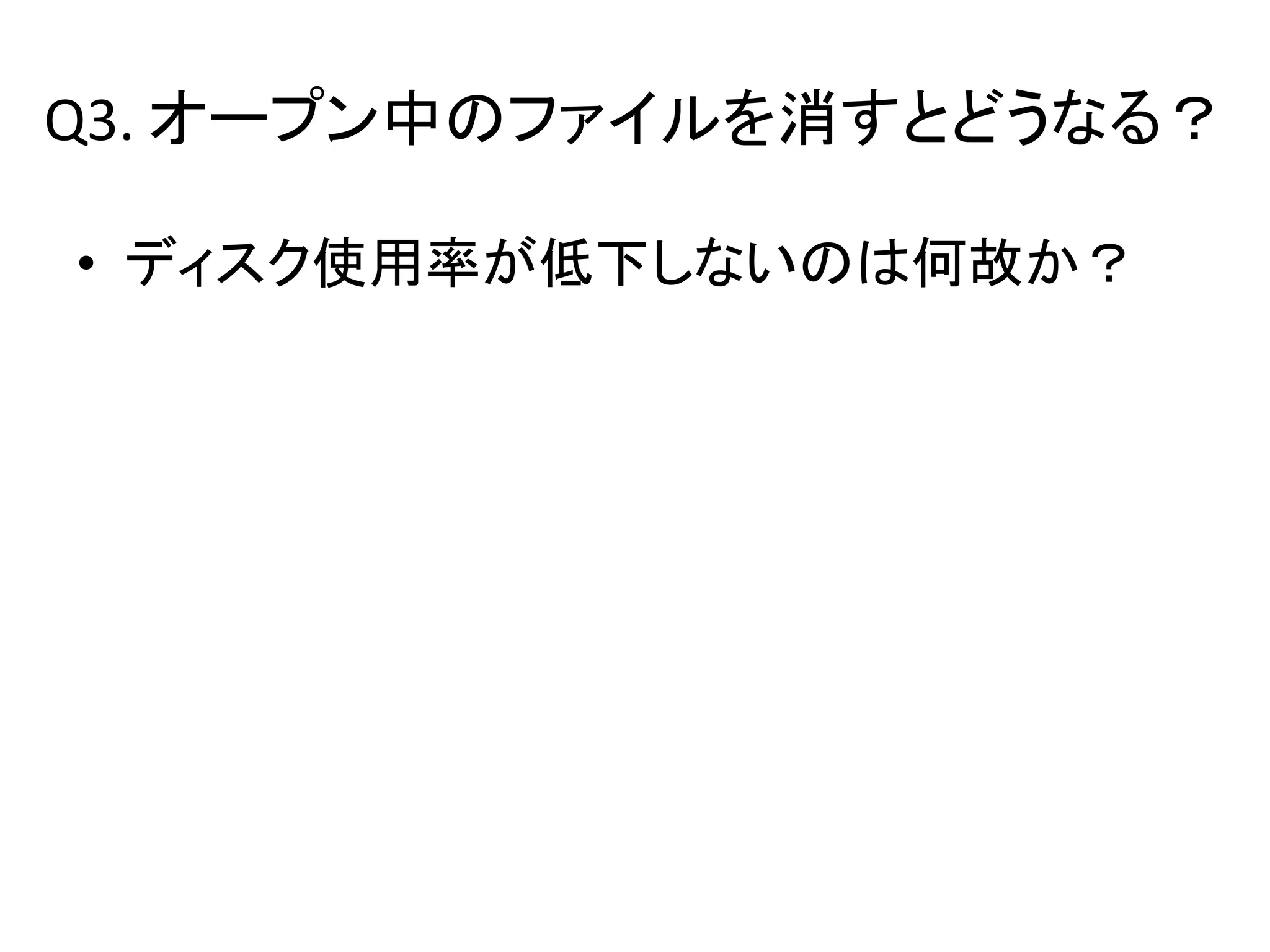

23. Q3. オープン中のファイルを消すとどうなる？
• ディスク使用率が低下しないのは何故か？

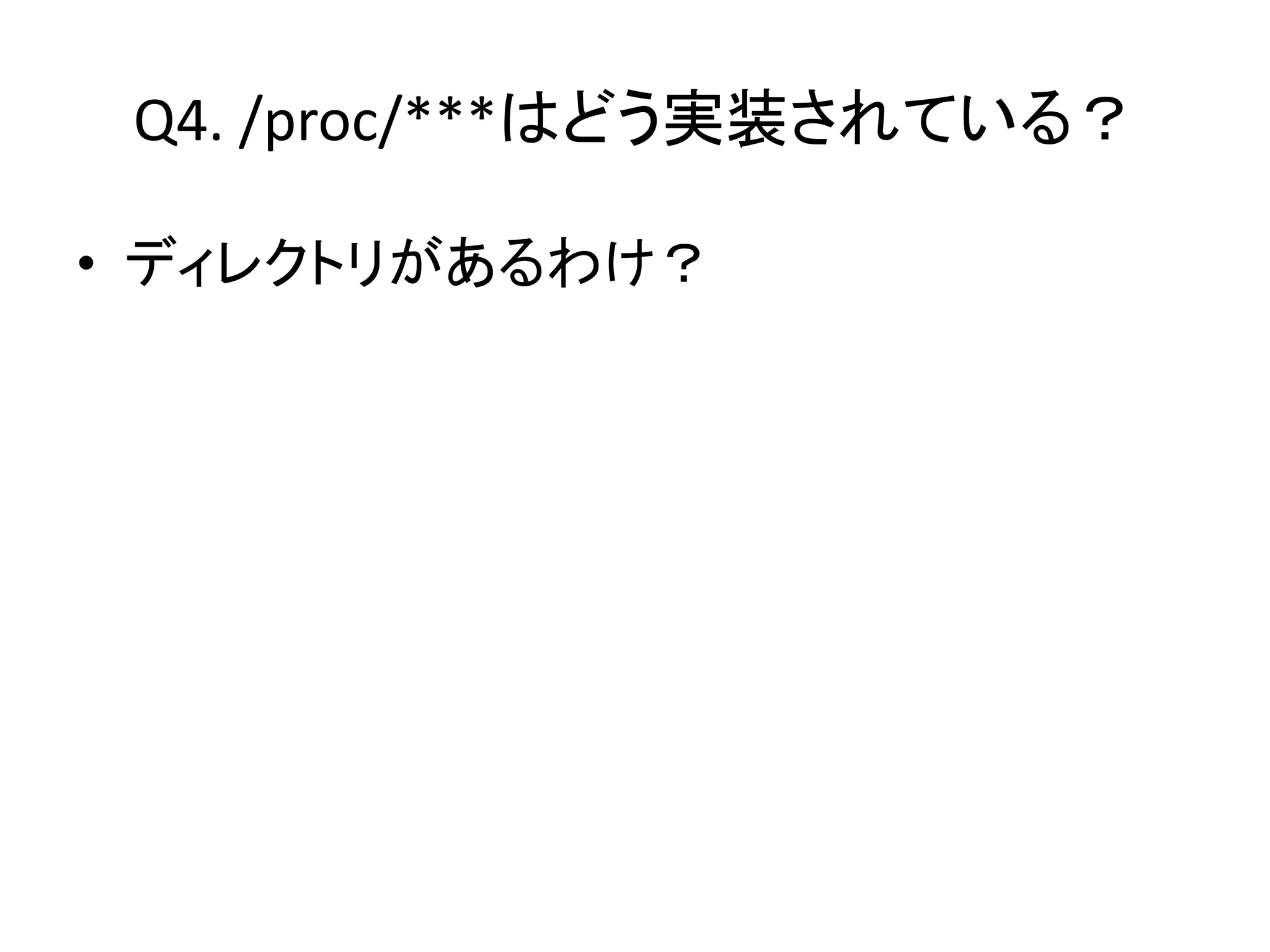

24. Q4. /proc/***はどう実装されている？
• ディレクトリがあるわけ？

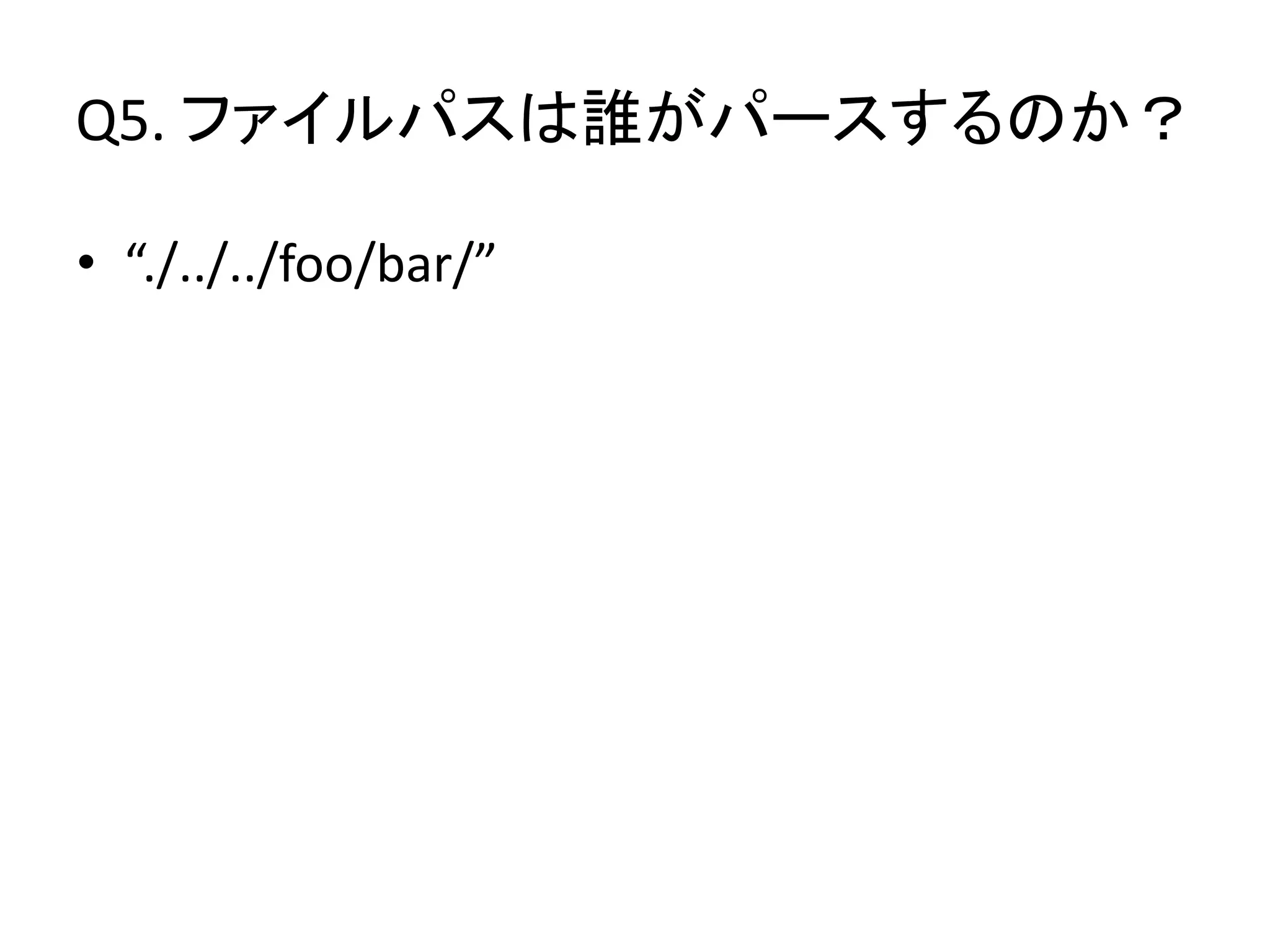

25. Q5. ファイルパスは誰がパースするのか？
• “./../../foo/bar/”

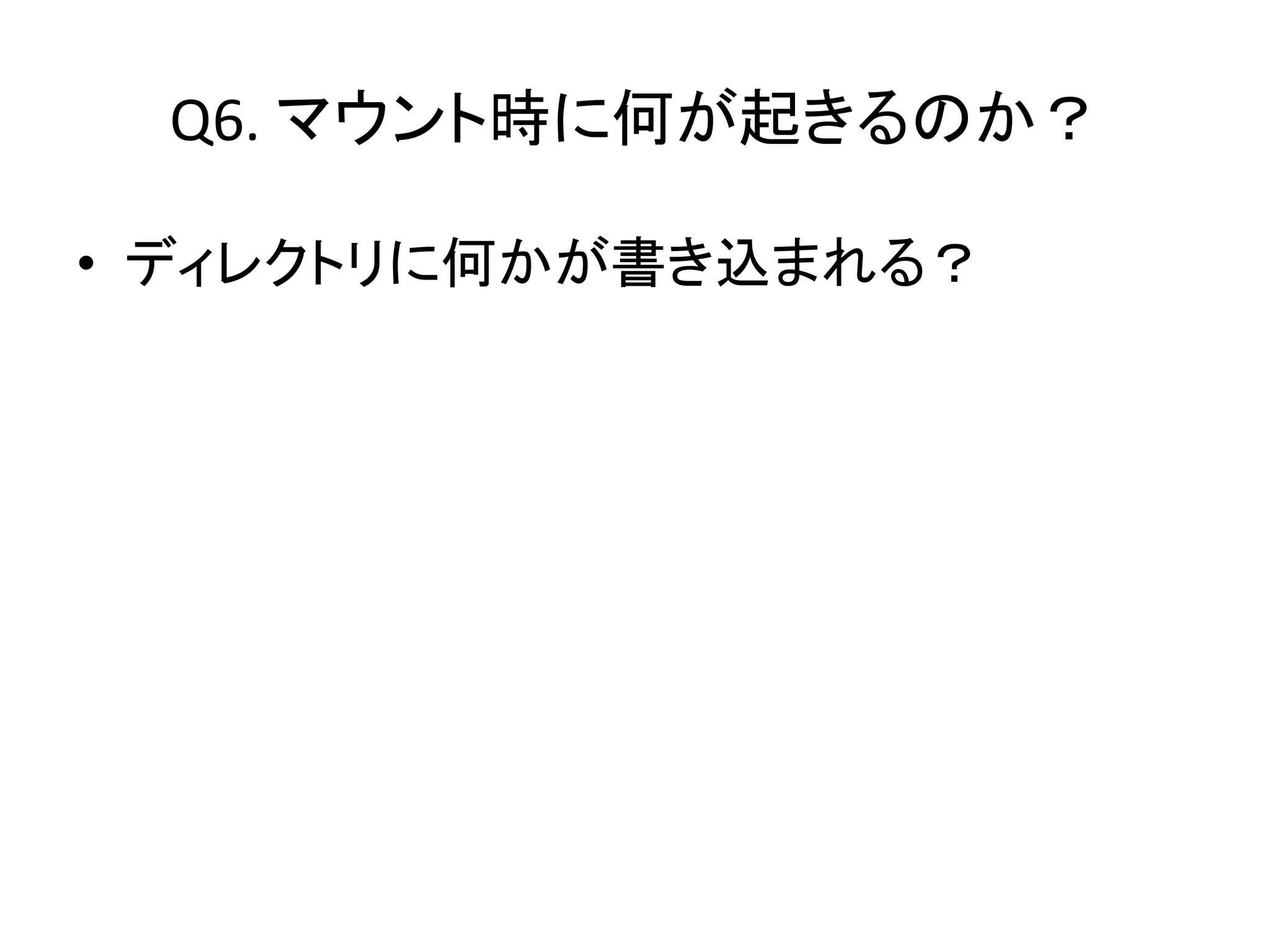

26. Q6. マウント時に何が起きるのか？
• ディレクトリに何かが書き込まれる？

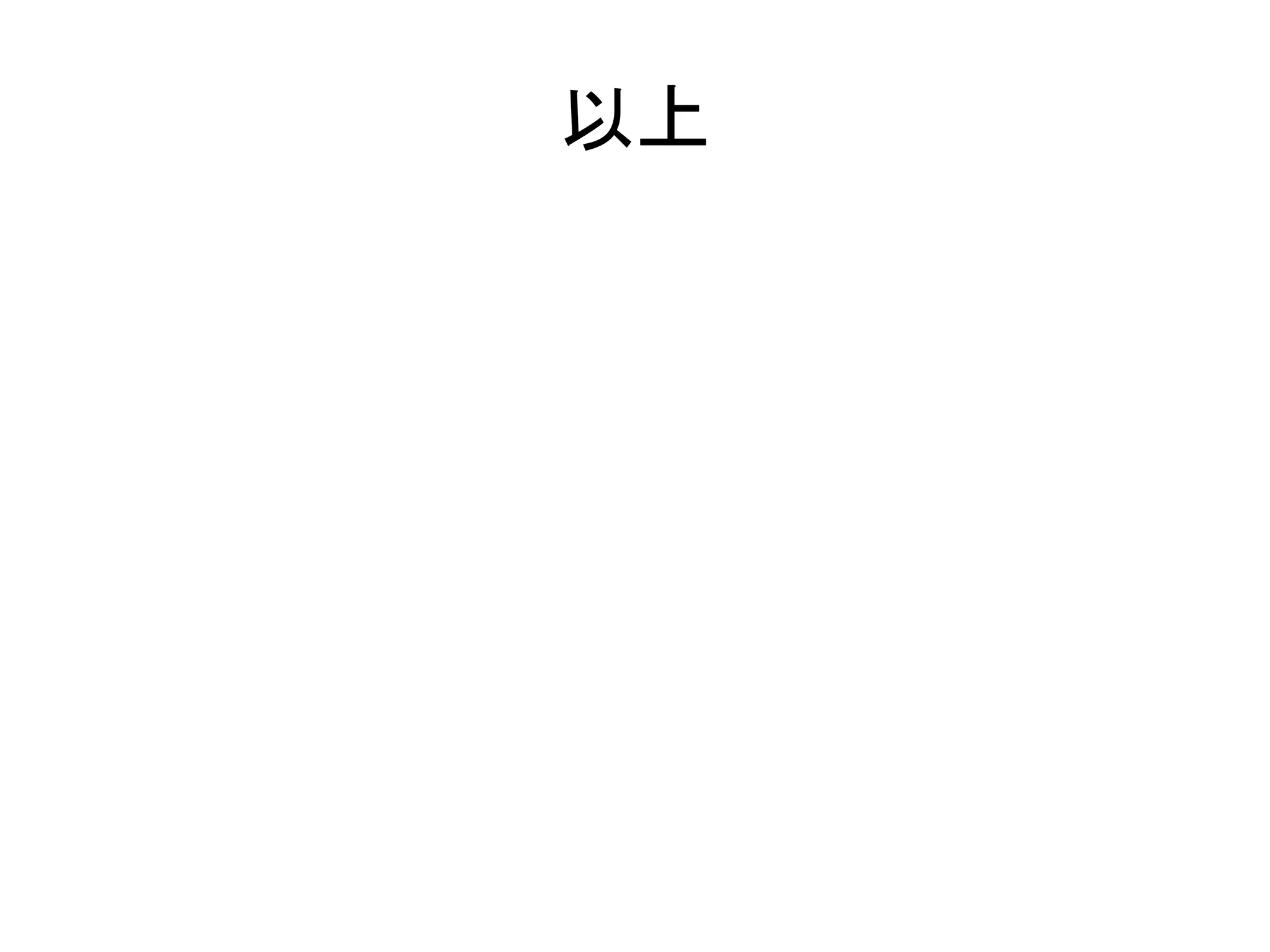

27. 以上
