CpawCTF 勉強会 Network
- 1.
- 2.

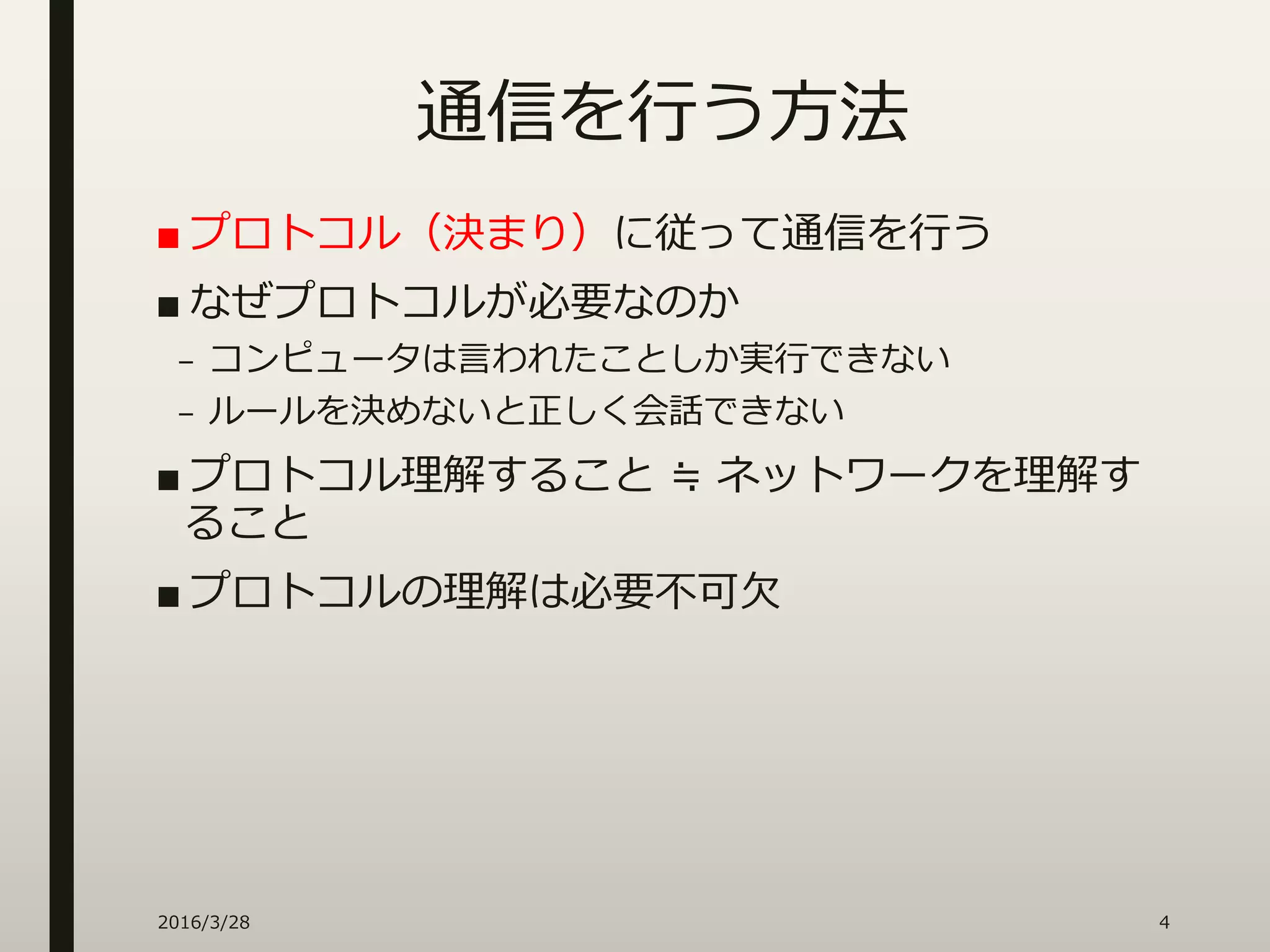

- 3. 通信を行う方法 ■ プロトコル（決まり）に従って通信を行う ■ なぜプロトコルが必要なのか –コンピュータは言われたことしか実行できない – ルールを決めないと正しく会話できない ■ プロトコル理解すること ≒ ネットワークを理解す ること ■ プロトコルの理解は必要不可欠 2016/3/28 4

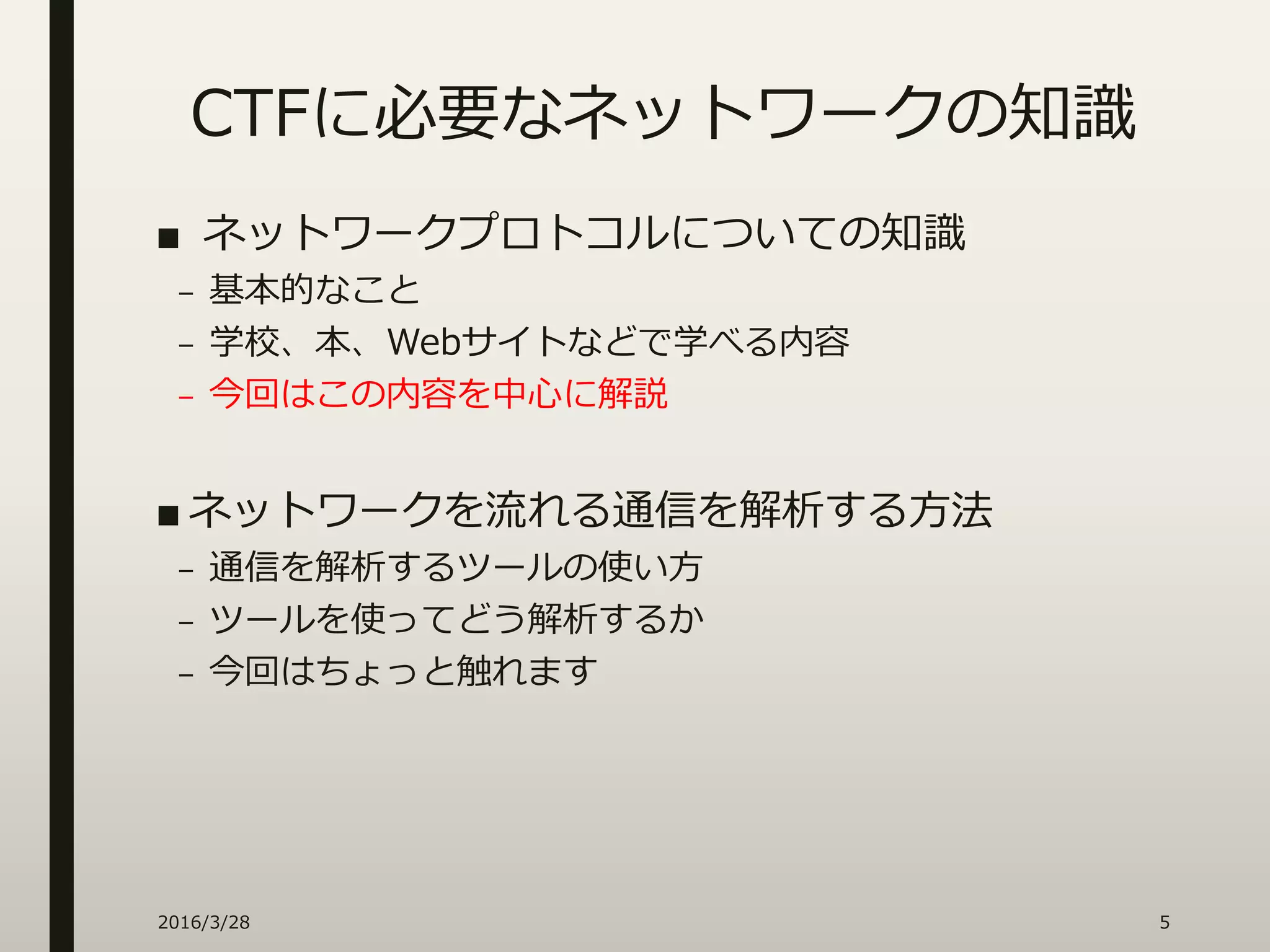

- 4. CTFに必要なネットワークの知識 2016/3/28 5 ■ ネットワークプロトコルについての知識 –基本的なこと – 学校、本、Webサイトなどで学べる内容 – 今回はこの内容を中心に解説 ■ ネットワークを流れる通信を解析する方法 – 通信を解析するツールの使い方 – ツールを使ってどう解析するか – 今回はちょっと触れます

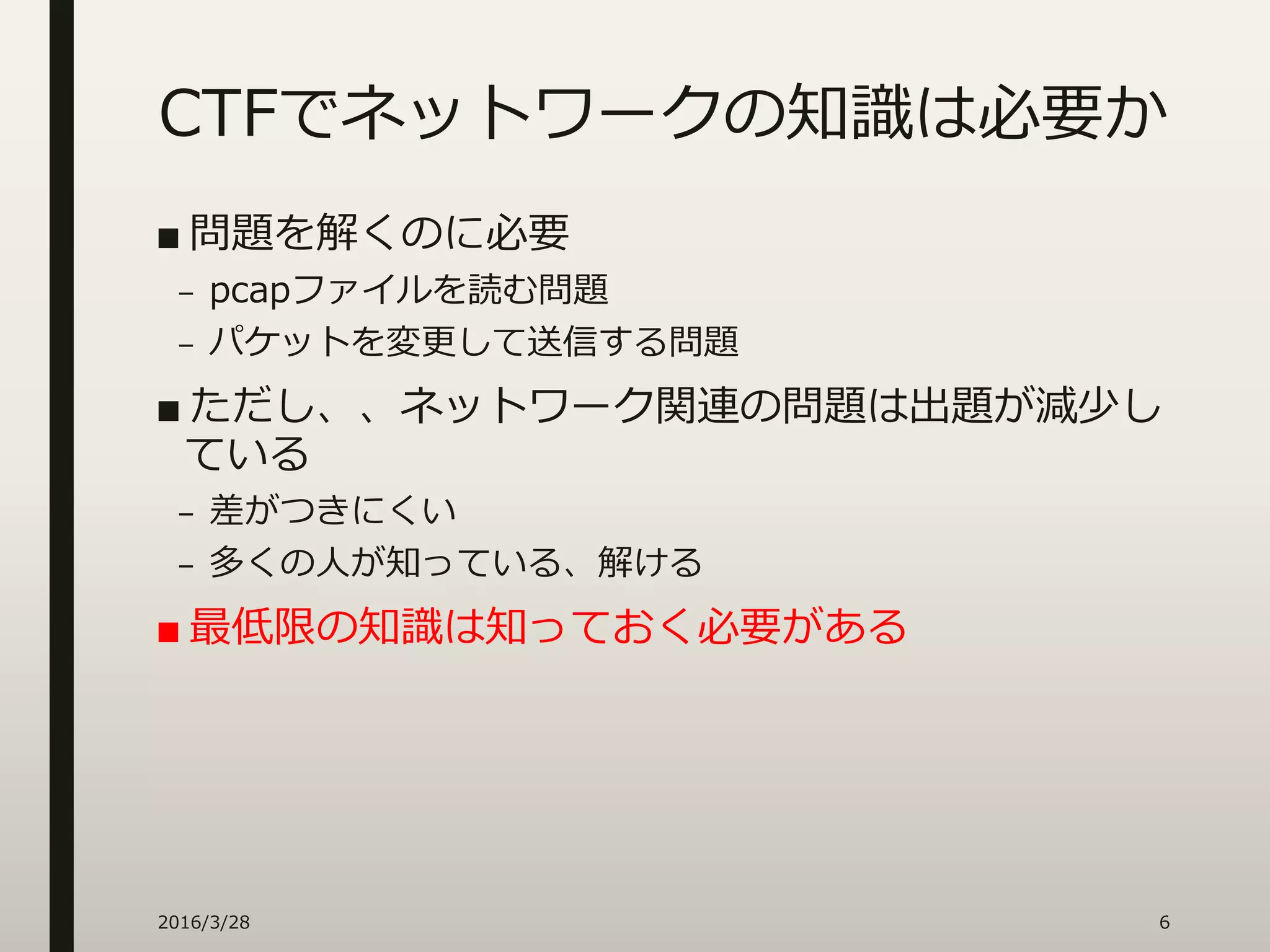

- 5. CTFでネットワークの知識は必要か ■ 問題を解くのに必要 – pcapファイルを読む問題 –パケットを変更して送信する問題 ■ ただし、、ネットワーク関連の問題は出題が減少し ている – 差がつきにくい – 多くの人が知っている、解ける ■ 最低限の知識は知っておく必要がある 2016/3/28 6

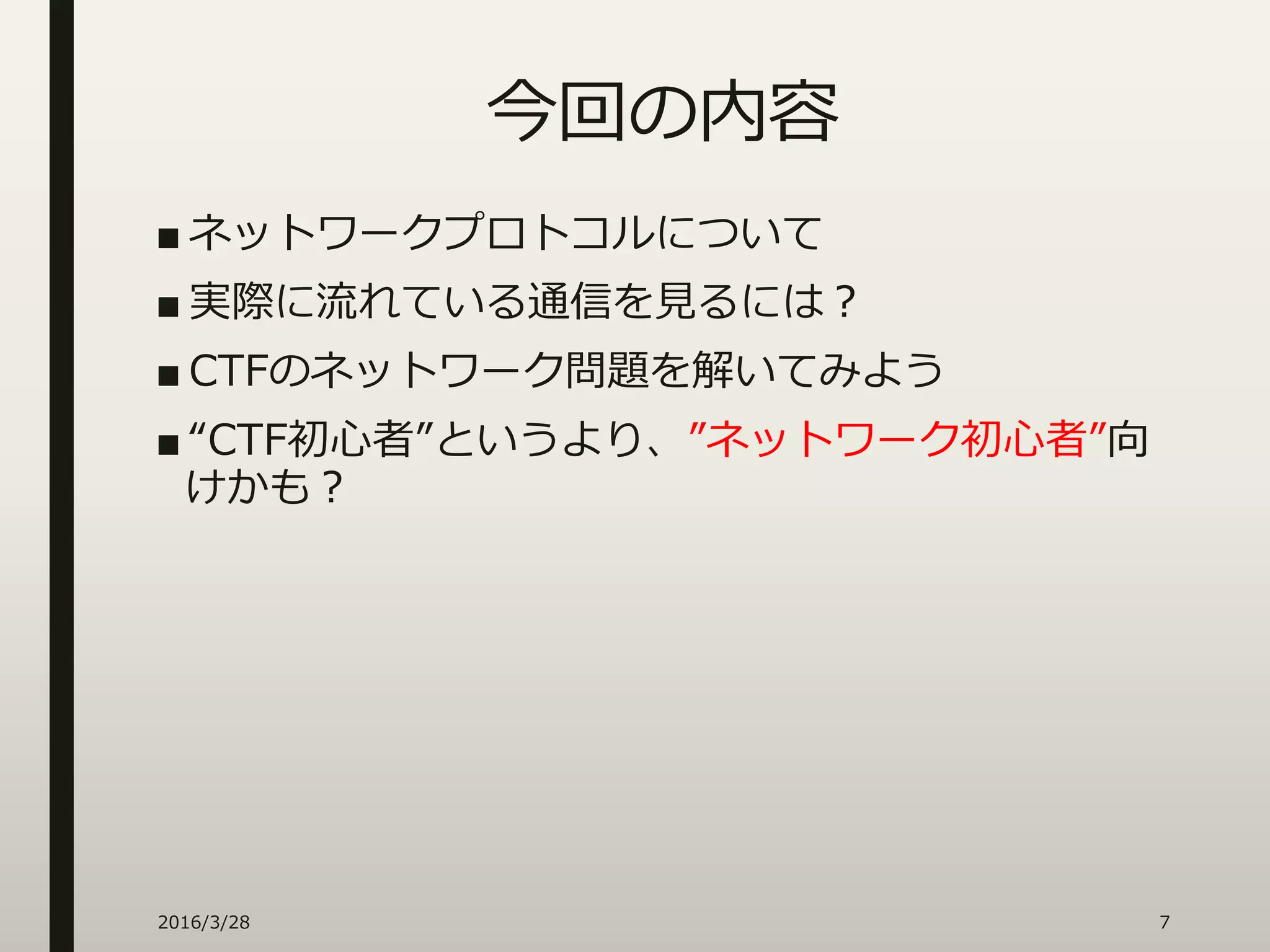

- 6. 今回の内容 ■ ネットワークプロトコルについて ■ 実際に流れている通信を見るには？ ■CTFのネットワーク問題を解いてみよう ■ “CTF初心者”というより、”ネットワーク初心者”向 けかも？ 2016/3/28 7
- 7.

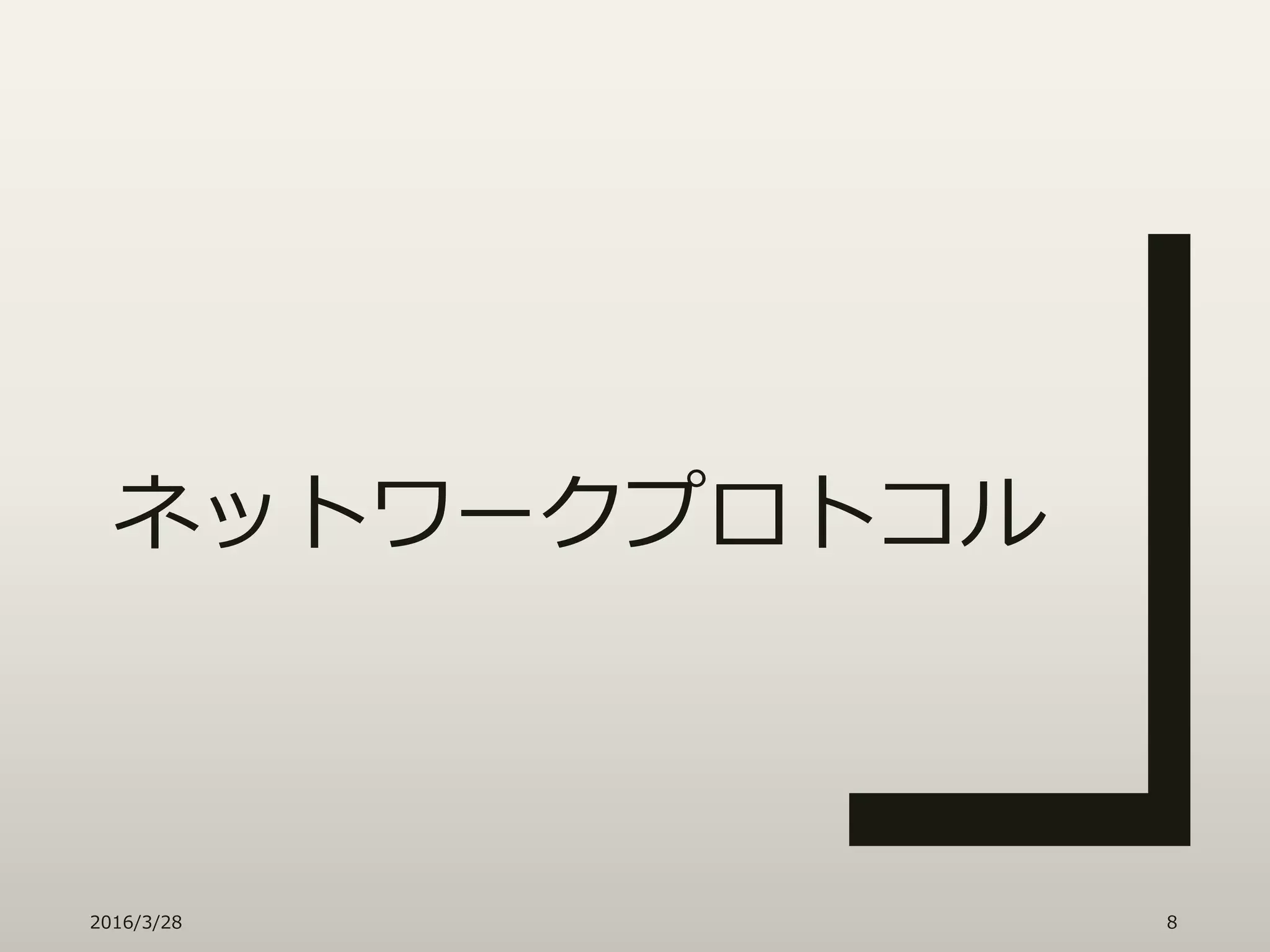

- 8.

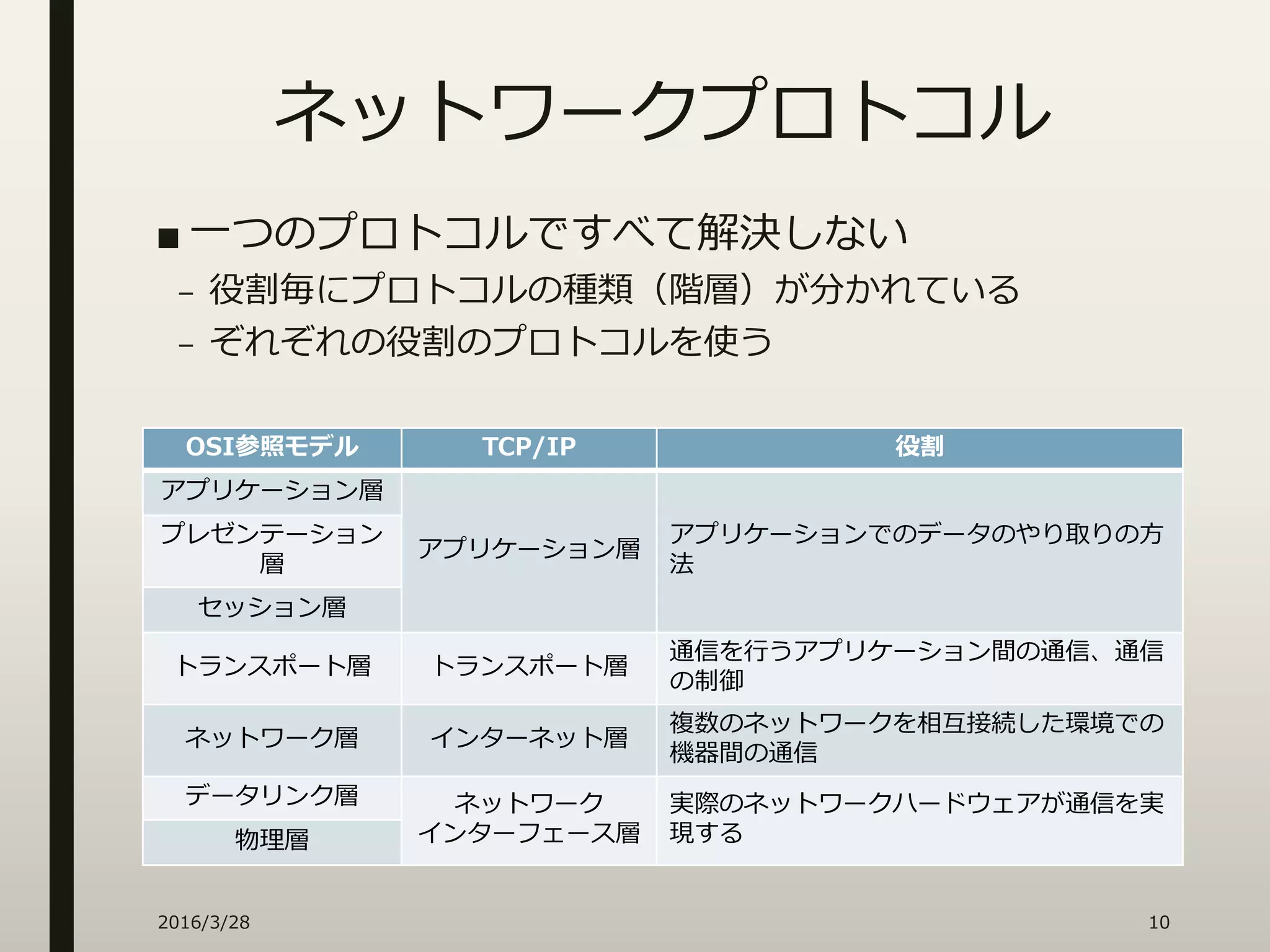

- 9. ネットワークプロトコル ■ 一つのプロトコルですべて解決しない – 役割毎にプロトコルの種類（階層）が分かれている –ぞれぞれの役割のプロトコルを使う OSI参照モデル TCP/IP 役割 アプリケーション層 アプリケーション層 アプリケーションでのデータのやり取りの方 法 プレゼンテーション 層 セッション層 トランスポート層 トランスポート層 通信を行うアプリケーション間の通信、通信 の制御 ネットワーク層 インターネット層 複数のネットワークを相互接続した環境での 機器間の通信 データリンク層 ネットワーク インターフェース層 実際のネットワークハードウェアが通信を実 現する物理層 2016/3/28 10
- 10.

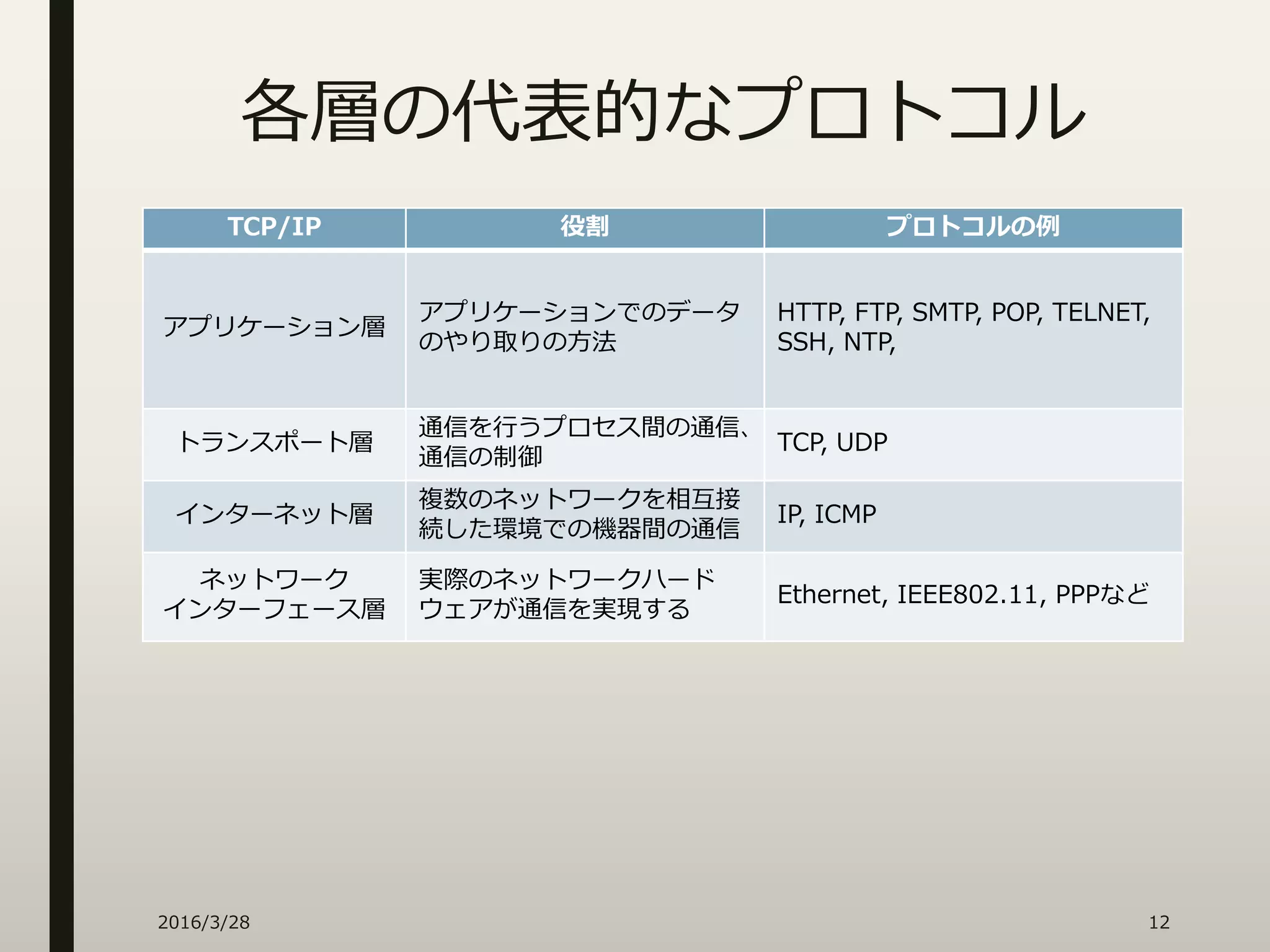

- 11. 各層の代表的なプロトコル TCP/IP 役割 プロトコルの例 アプリケーション層 アプリケーションでのデータ のやり取りの方法 HTTP,FTP, SMTP, POP, TELNET, SSH, NTP, トランスポート層 通信を行うプロセス間の通信、 通信の制御 TCP, UDP インターネット層 複数のネットワークを相互接 続した環境での機器間の通信 IP, ICMP ネットワーク インターフェース層 実際のネットワークハード ウェアが通信を実現する Ethernet, IEEE802.11, PPPなど 2016/3/28 12

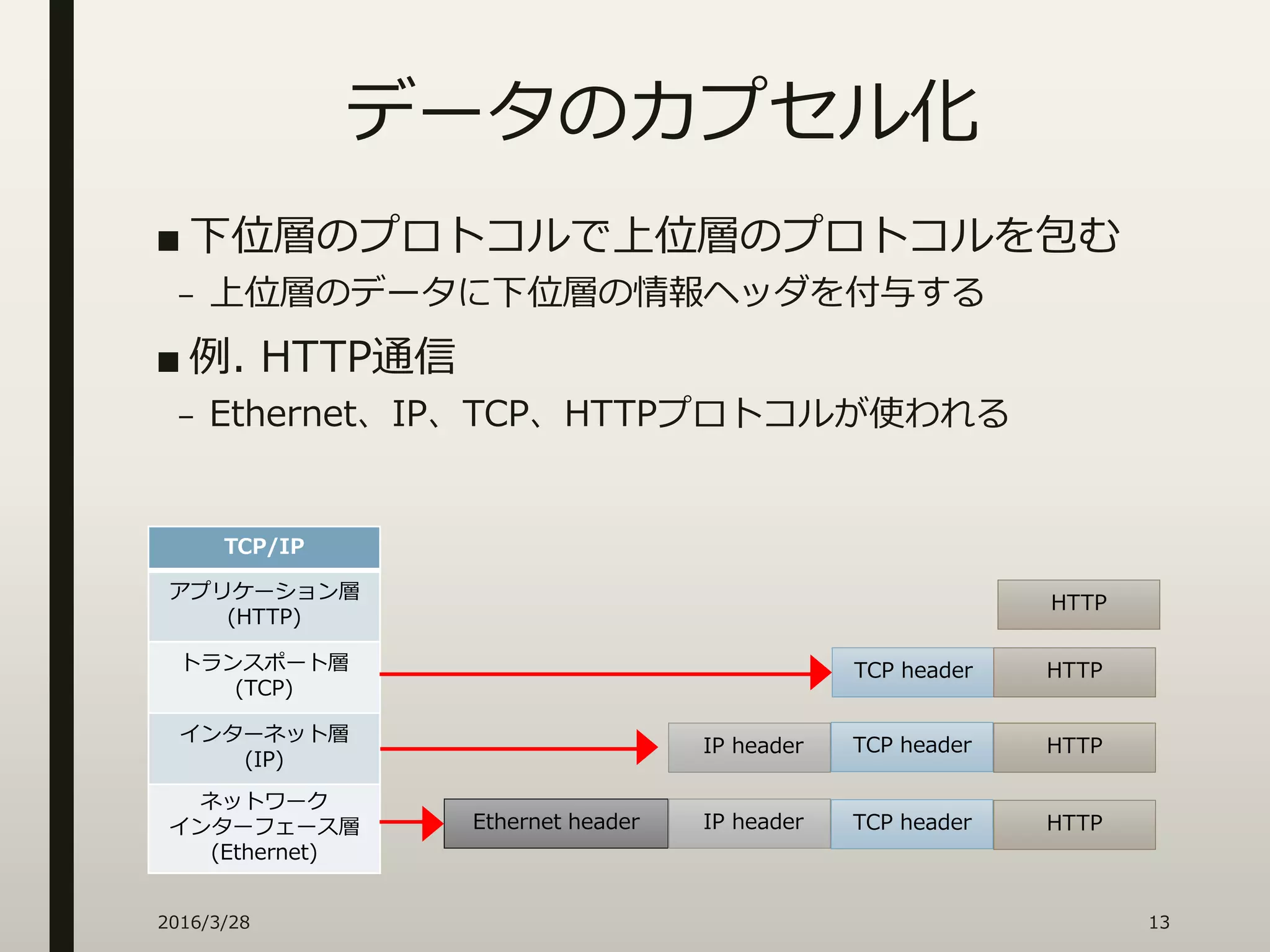

- 12. データのカプセル化 ■ 下位層のプロトコルで上位層のプロトコルを包む – 上位層のデータに下位層の情報ヘッダを付与する ■例. HTTP通信 – Ethernet、IP、TCP、HTTPプロトコルが使われる Ethernet header IP header TCP header HTTP TCP/IP アプリケーション層 (HTTP) トランスポート層 (TCP) インターネット層 (IP) ネットワーク インターフェース層 (Ethernet) HTTP HTTP HTTP TCP header IP header TCP header 2016/3/28 13

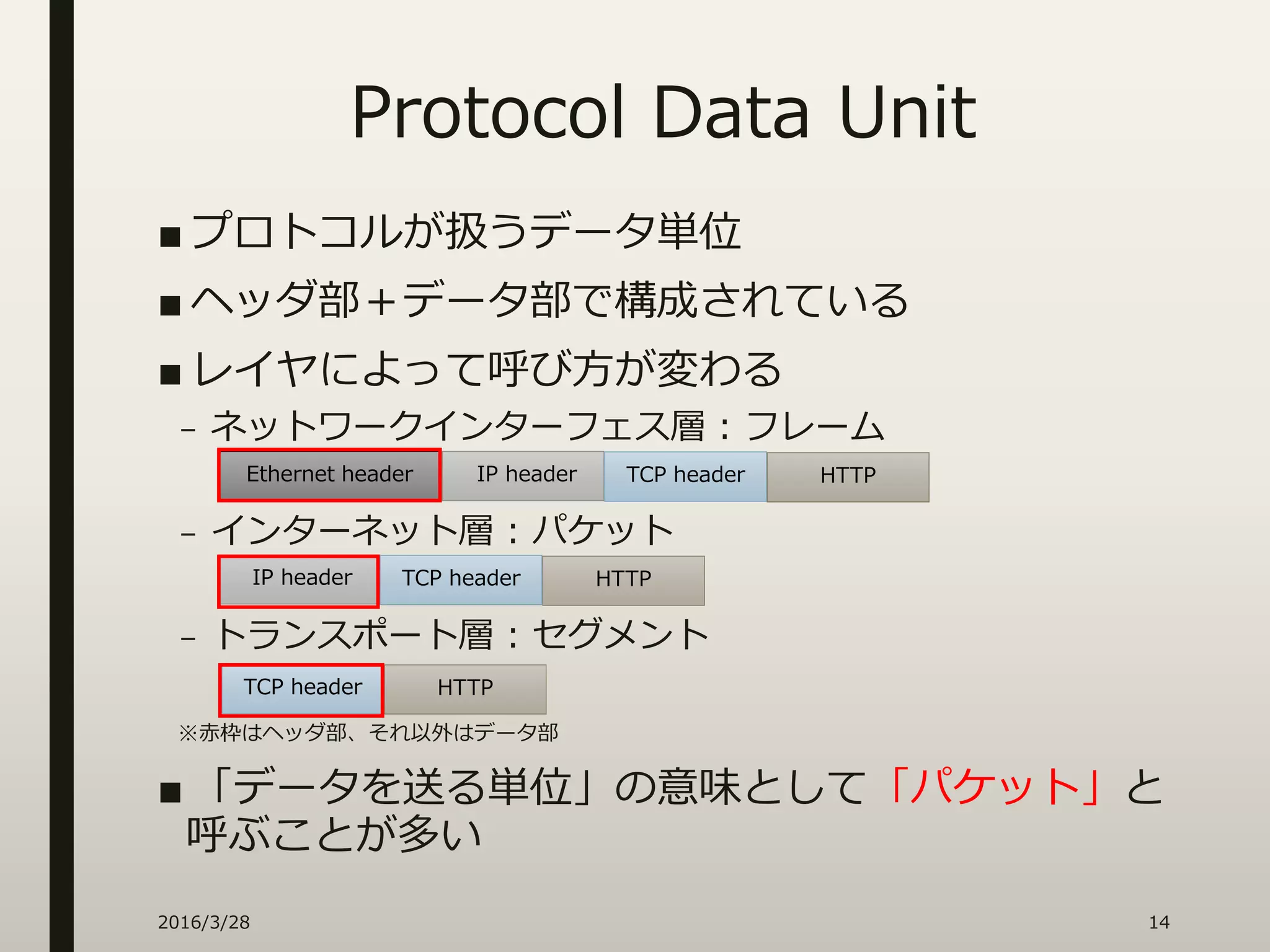

- 13. Protocol Data Unit ■プロトコルが扱うデータ単位 ■ ヘッダ部＋データ部で構成されている ■ レイヤによって呼び方が変わる – ネットワークインターフェス層 : フレーム – インターネット層 : パケット – トランスポート層 : セグメント ※赤枠はヘッダ部、それ以外はデータ部 ■ 「データを送る単位」の意味として「パケット」と 呼ぶことが多い 2016/3/28 14 Ethernet header HTTPIP header TCP header HTTPIP header TCP header HTTPTCP header

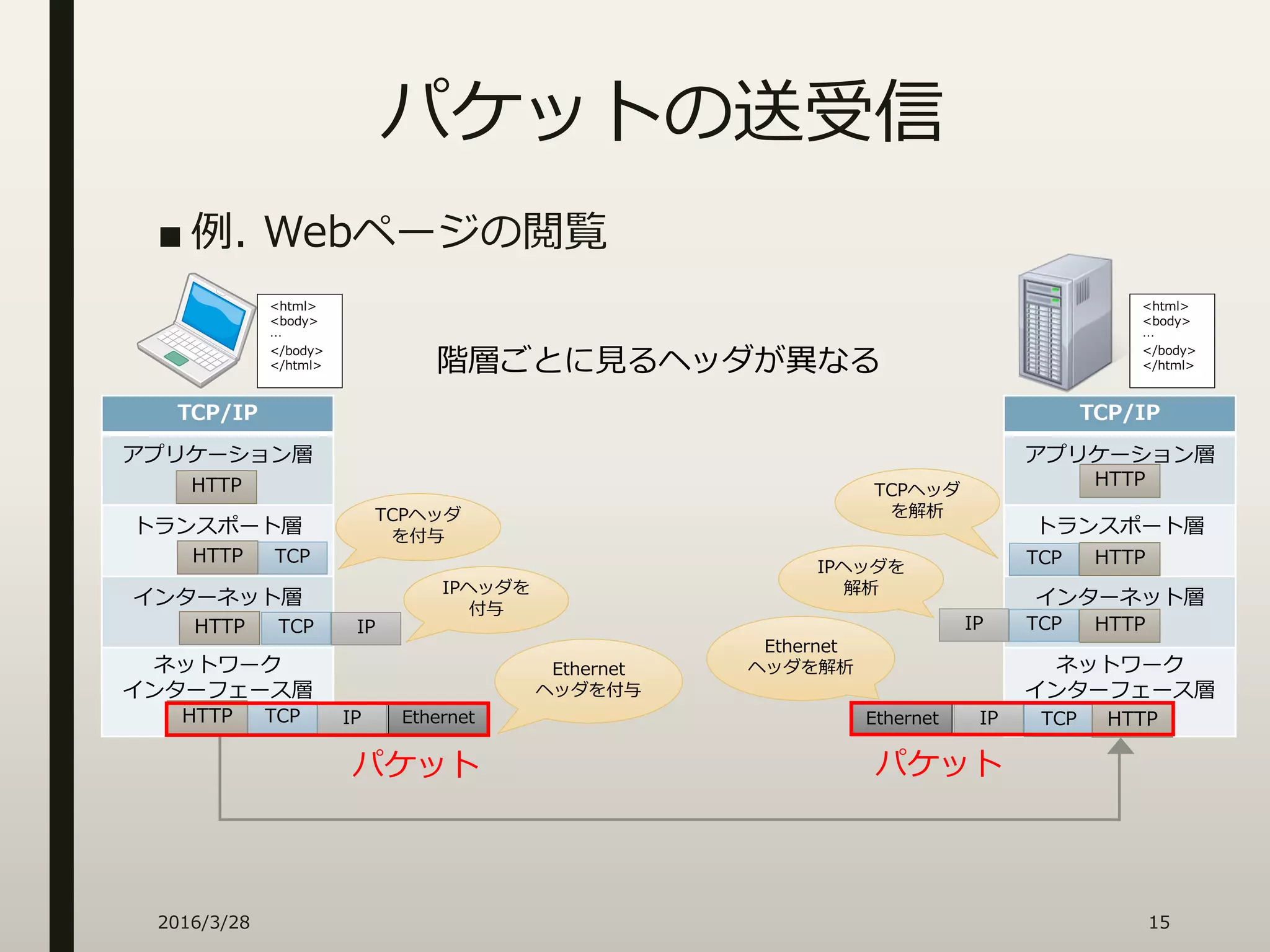

- 14. TCP/IP アプリケーション層 (HTTP) トランスポート層 (TCP) インターネット層 (IP) ネットワーク インターフェース層 (Ethernet) TCP/IP アプリケーション層 (HTTP) トランスポート層 (TCP) インターネット層 (IP) ネットワーク インターフェース層 (Ethernet) パケットの送受信 2016/3/28 15 EthernetIPTCPHTTP IPTCPHTTP TCPHTTP HTTP <html> <body> … </body> </html> <html> <body> … </body> </html> 階層ごとに見るヘッダが異なる EthernetIP TCP HTTP IP TCP HTTP TCP HTTP HTTP TCPヘッダ を付与 IPヘッダを 付与 Ethernet ヘッダを付与 Ethernet ヘッダを解析 IPヘッダを 解析 TCPヘッダ を解析 パケット パケット ■ 例. Webページの閲覧

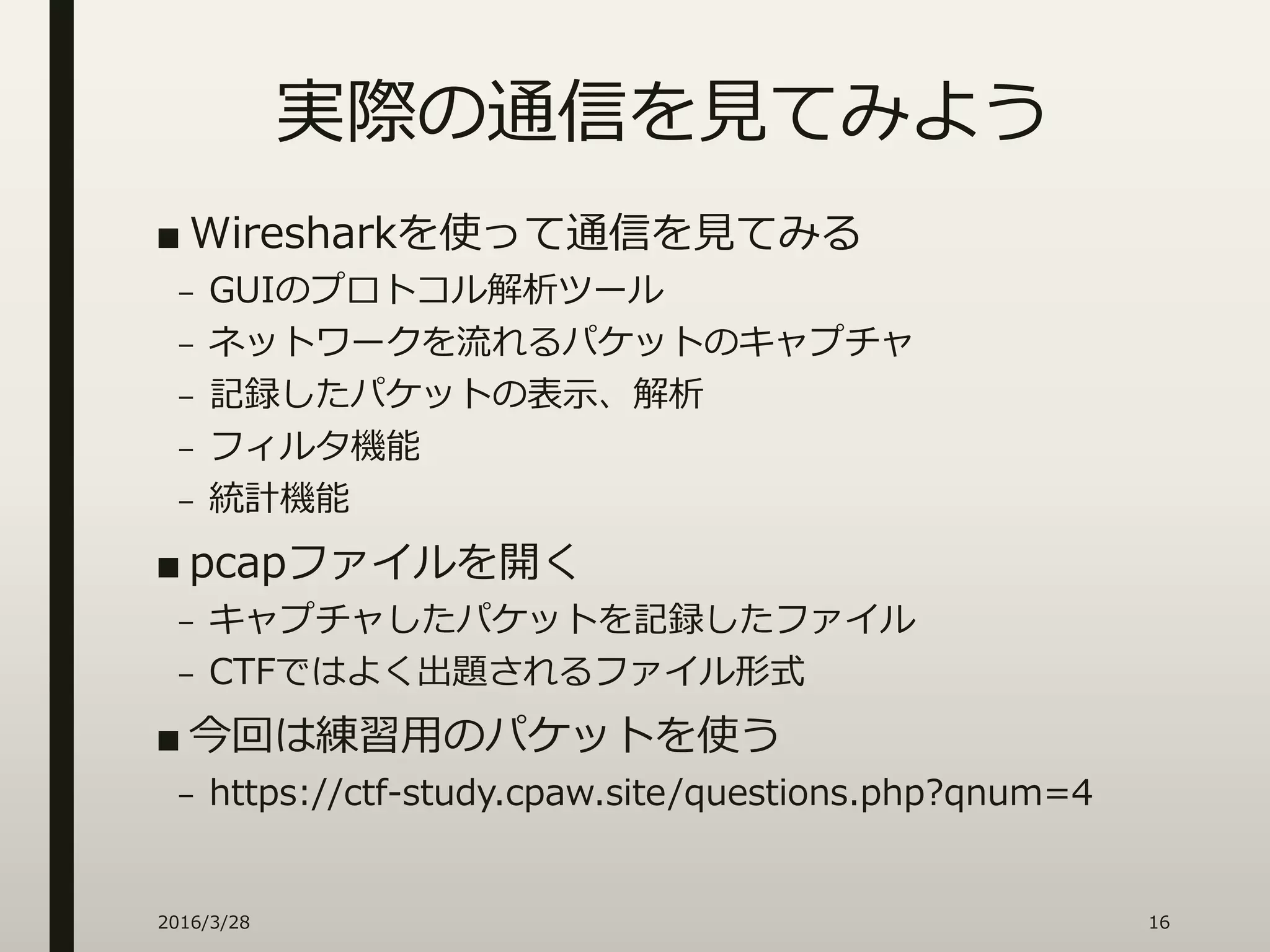

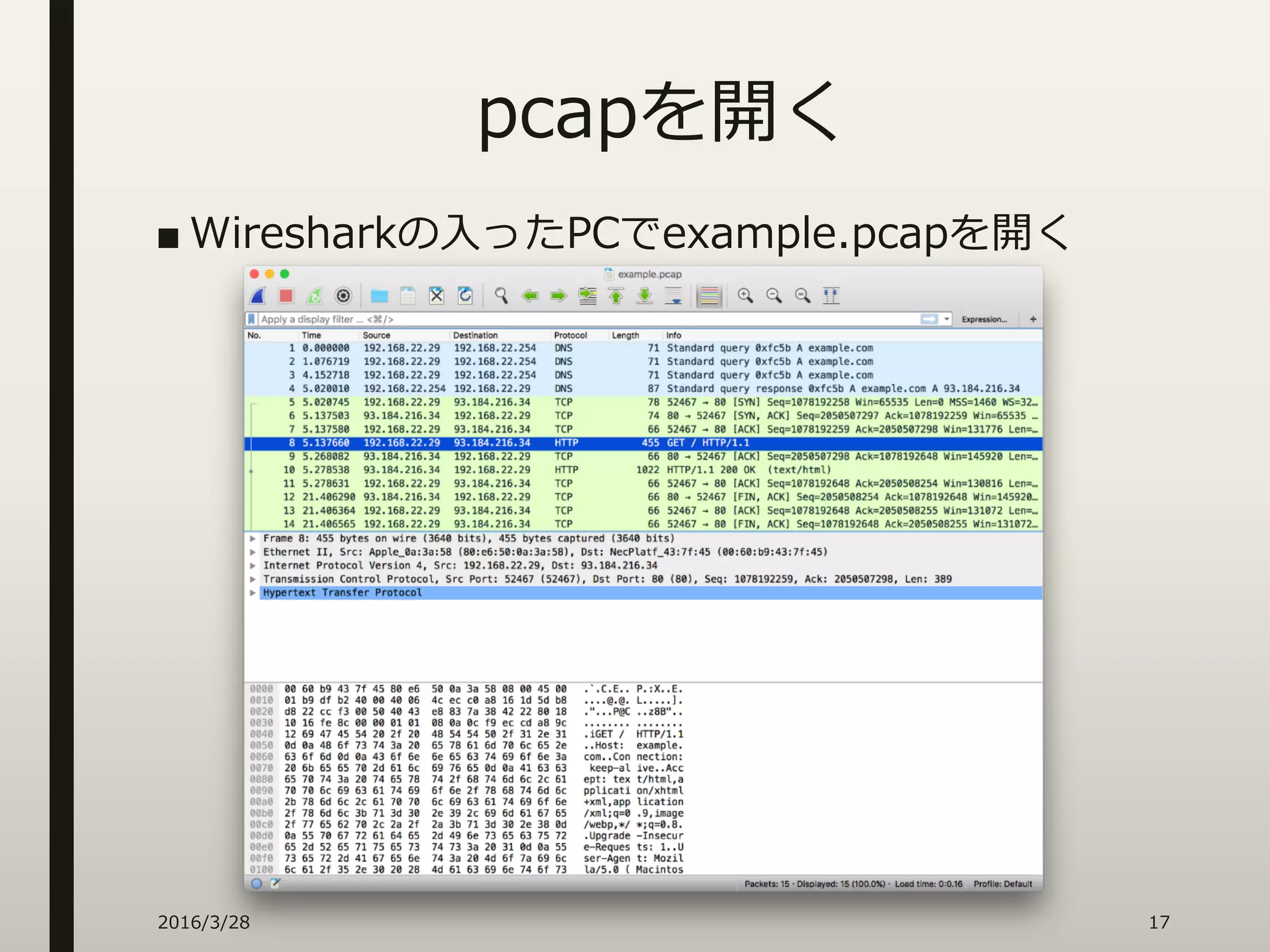

- 15. 実際の通信を見てみよう ■ Wiresharkを使って通信を見てみる – GUIのプロトコル解析ツール –ネットワークを流れるパケットのキャプチャ – 記録したパケットの表示、解析 – フィルタ機能 – 統計機能 ■ pcapファイルを開く – キャプチャしたパケットを記録したファイル – CTFではよく出題されるファイル形式 ■ 今回は練習用のパケットを使う – https://ctf-study.cpaw.site/questions.php?qnum=4 2016/3/28 16
- 16.

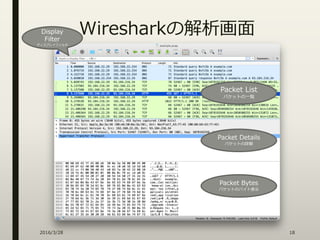

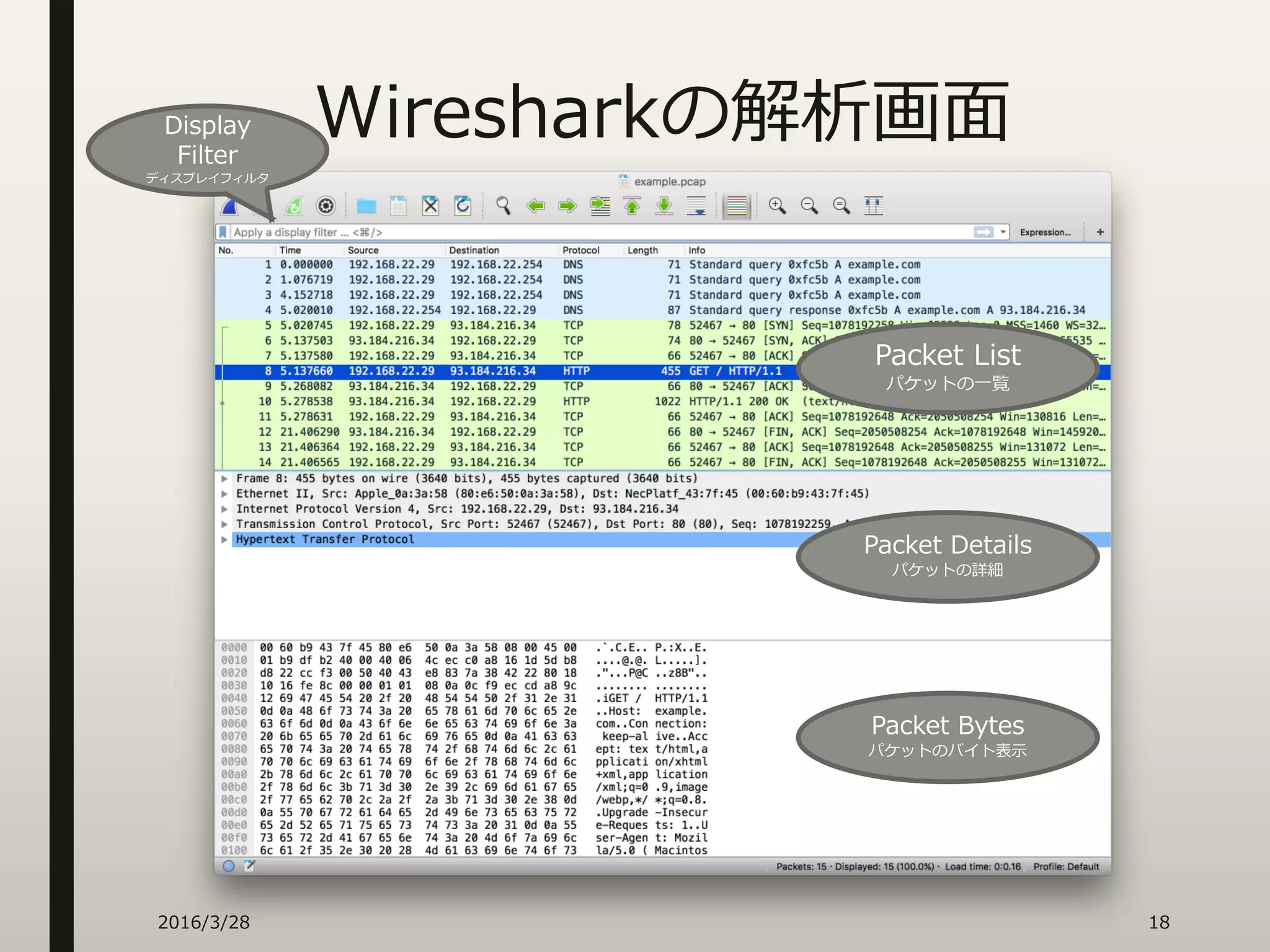

- 17. Wiresharkの解析画面 2016/3/28 18 Display Filter ディスプレイフィルタ Packet List パケットの一覧 PacketDetails パケットの詳細 Packet Bytes パケットのバイト表示

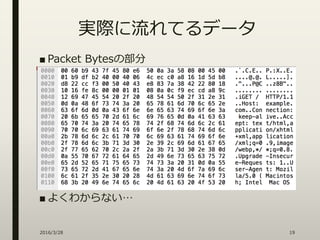

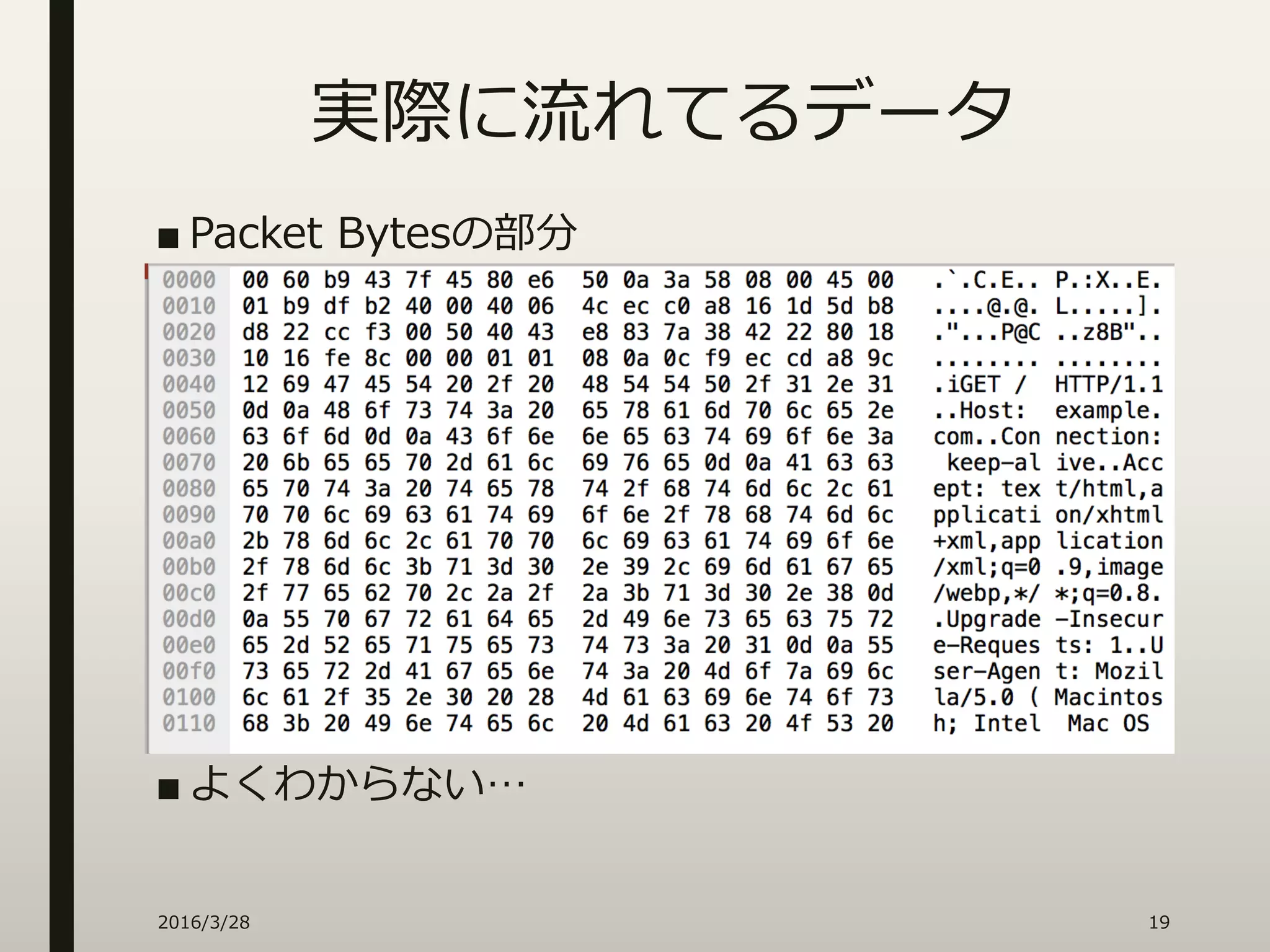

- 18. 実際に流れてるデータ 2016/3/28 19 ■ PacketBytesの部分 ■ よくわからない…

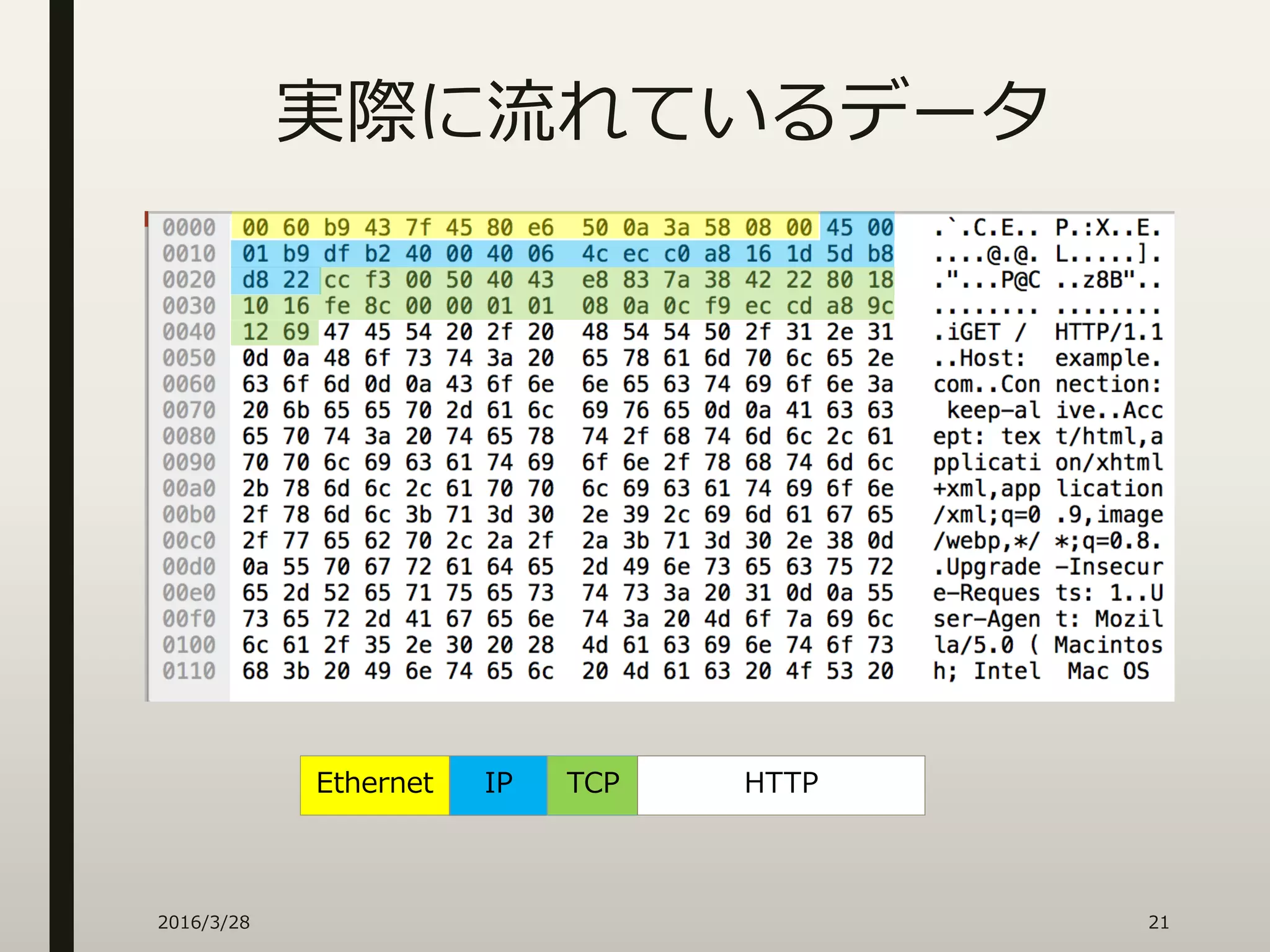

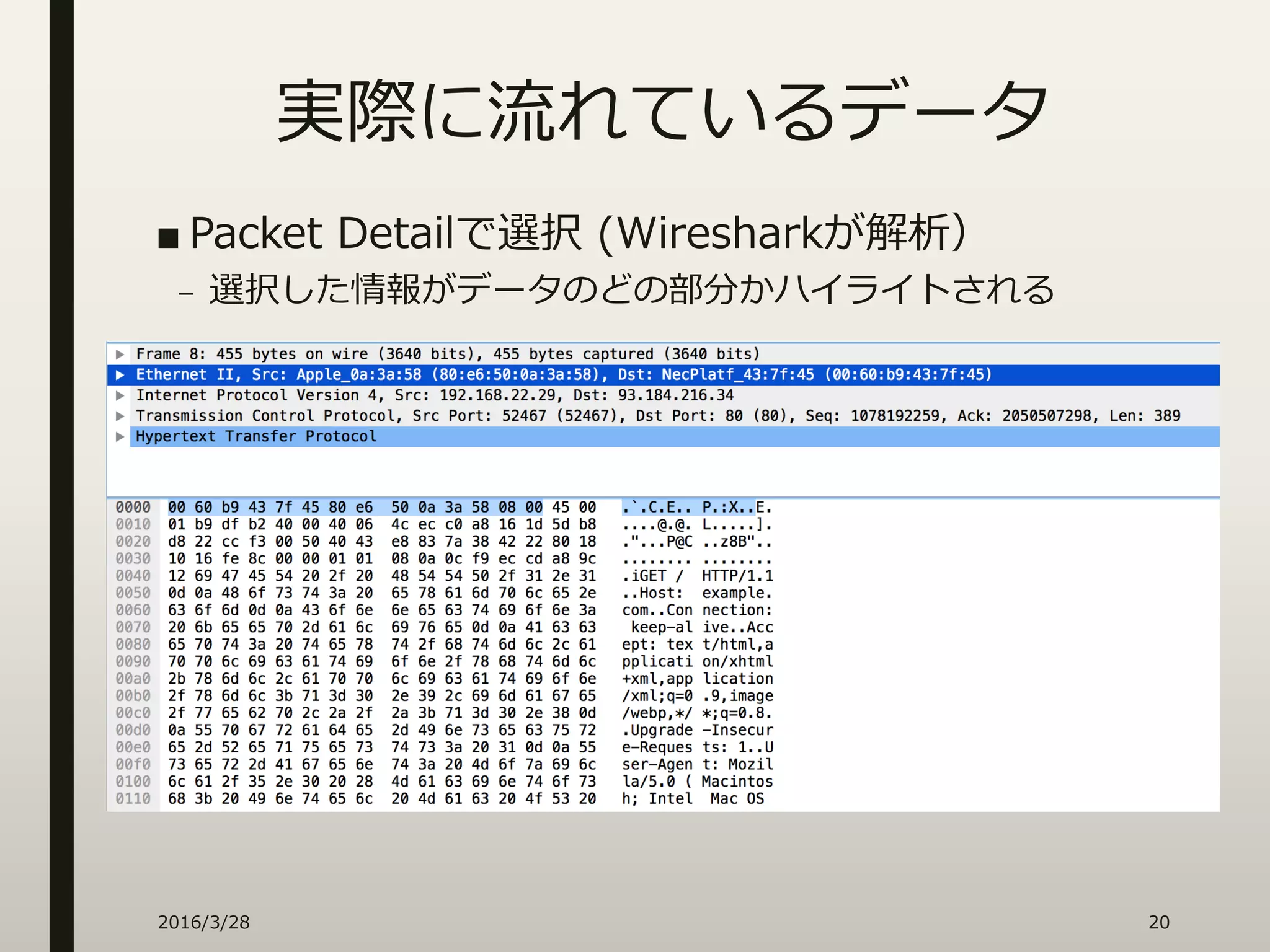

- 19. 実際に流れているデータ ■ Packet Detailで選択(Wiresharkが解析） – 選択した情報がデータのどの部分かハイライトされる 2016/3/28 20
- 20.

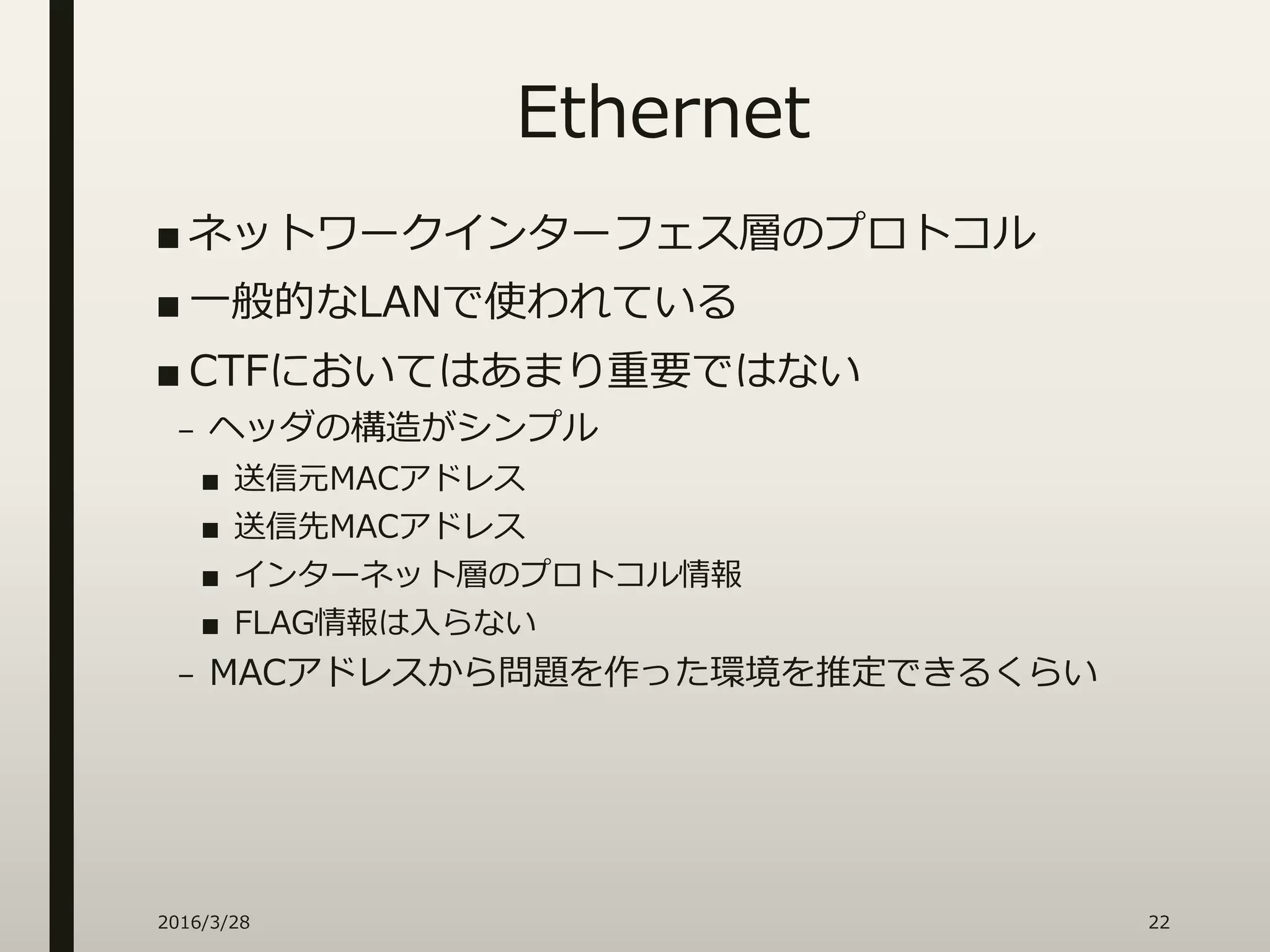

- 21. Ethernet ■ ネットワークインターフェス層のプロトコル ■ 一般的なLANで使われている ■CTFにおいてはあまり重要ではない – ヘッダの構造がシンプル ■ 送信元MACアドレス ■ 送信先MACアドレス ■ インターネット層のプロトコル情報 ■ FLAG情報は入らない – MACアドレスから問題を作った環境を推定できるくらい 2016/3/28 22

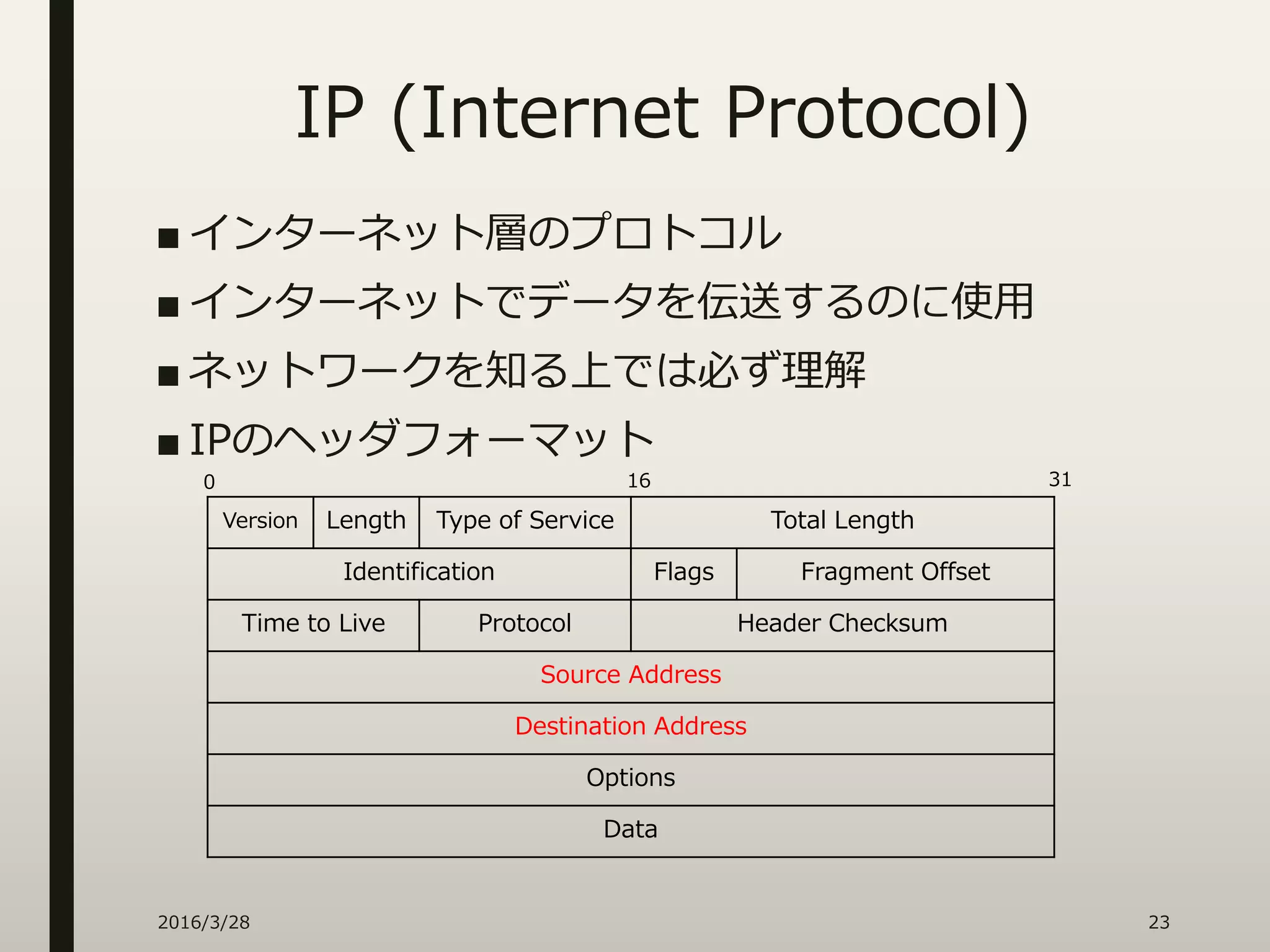

- 22. IP (Internet Protocol) ■インターネット層のプロトコル ■ インターネットでデータを伝送するのに使用 ■ ネットワークを知る上では必ず理解 ■ IPのヘッダフォーマット 2016/3/28 23 Version Length Type of Service Total Length Identification Flags Fragment Offset Time to Live Protocol Header Checksum Source Address Destination Address Options Data 0 3116

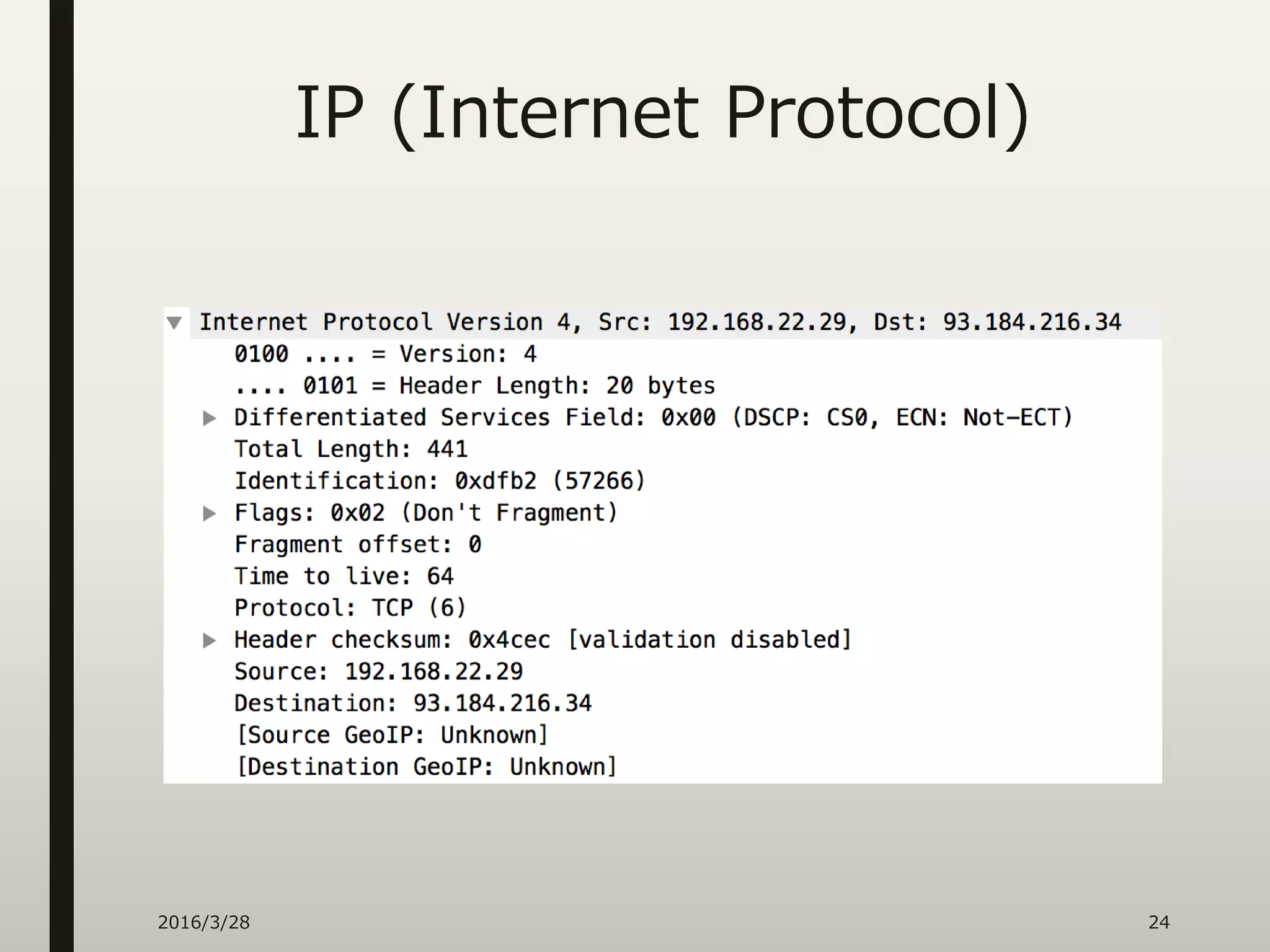

- 23.

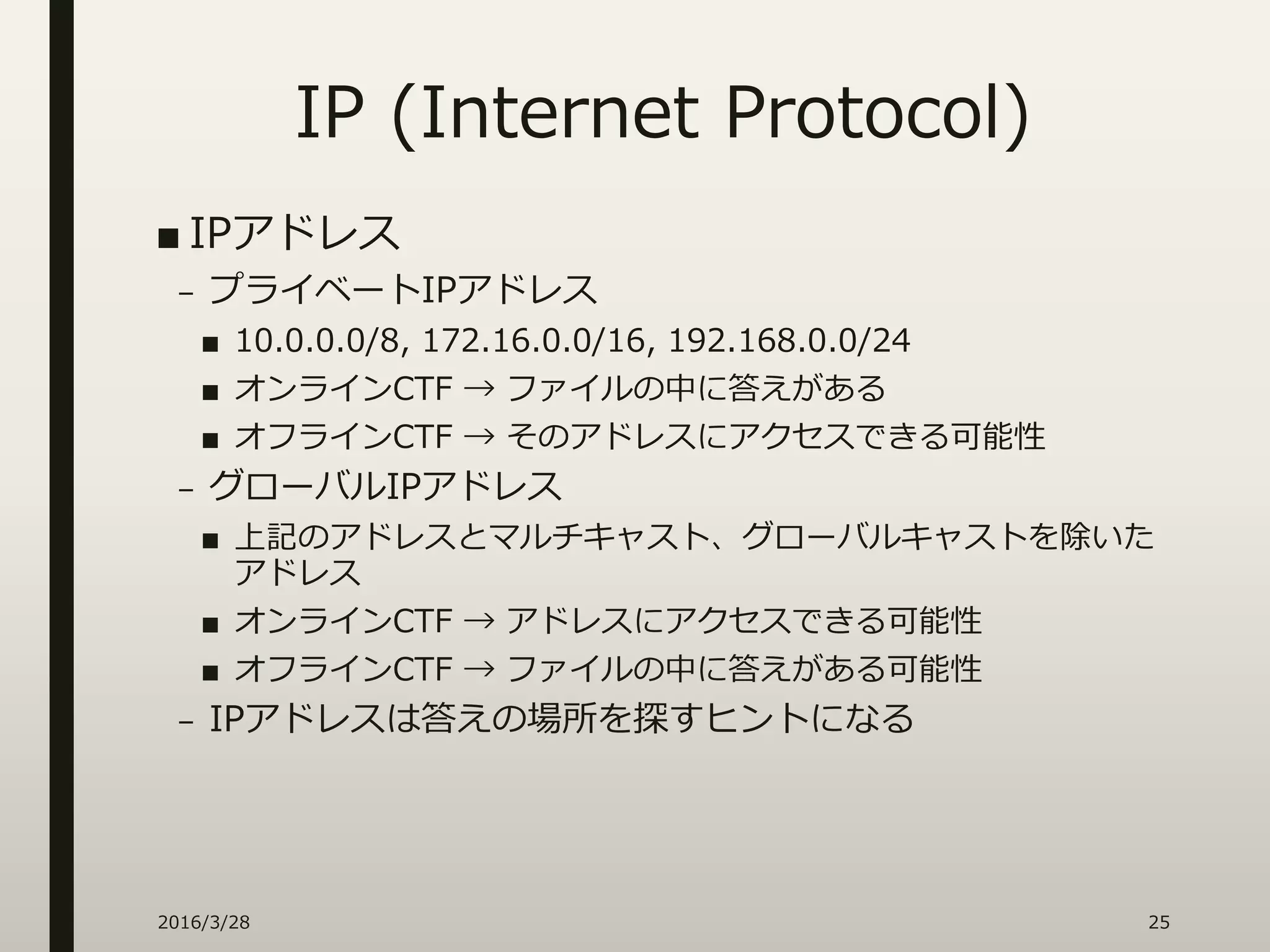

- 24. IP (Internet Protocol) ■IPアドレス – プライベートIPアドレス ■ 10.0.0.0/8, 172.16.0.0/16, 192.168.0.0/24 ■ オンラインCTF → ファイルの中に答えがある ■ オフラインCTF → そのアドレスにアクセスできる可能性 – グローバルIPアドレス ■ 上記のアドレスとマルチキャスト、グローバルキャストを除いた アドレス ■ オンラインCTF → アドレスにアクセスできる可能性 ■ オフラインCTF → ファイルの中に答えがある可能性 – IPアドレスは答えの場所を探すヒントになる 2016/3/28 25

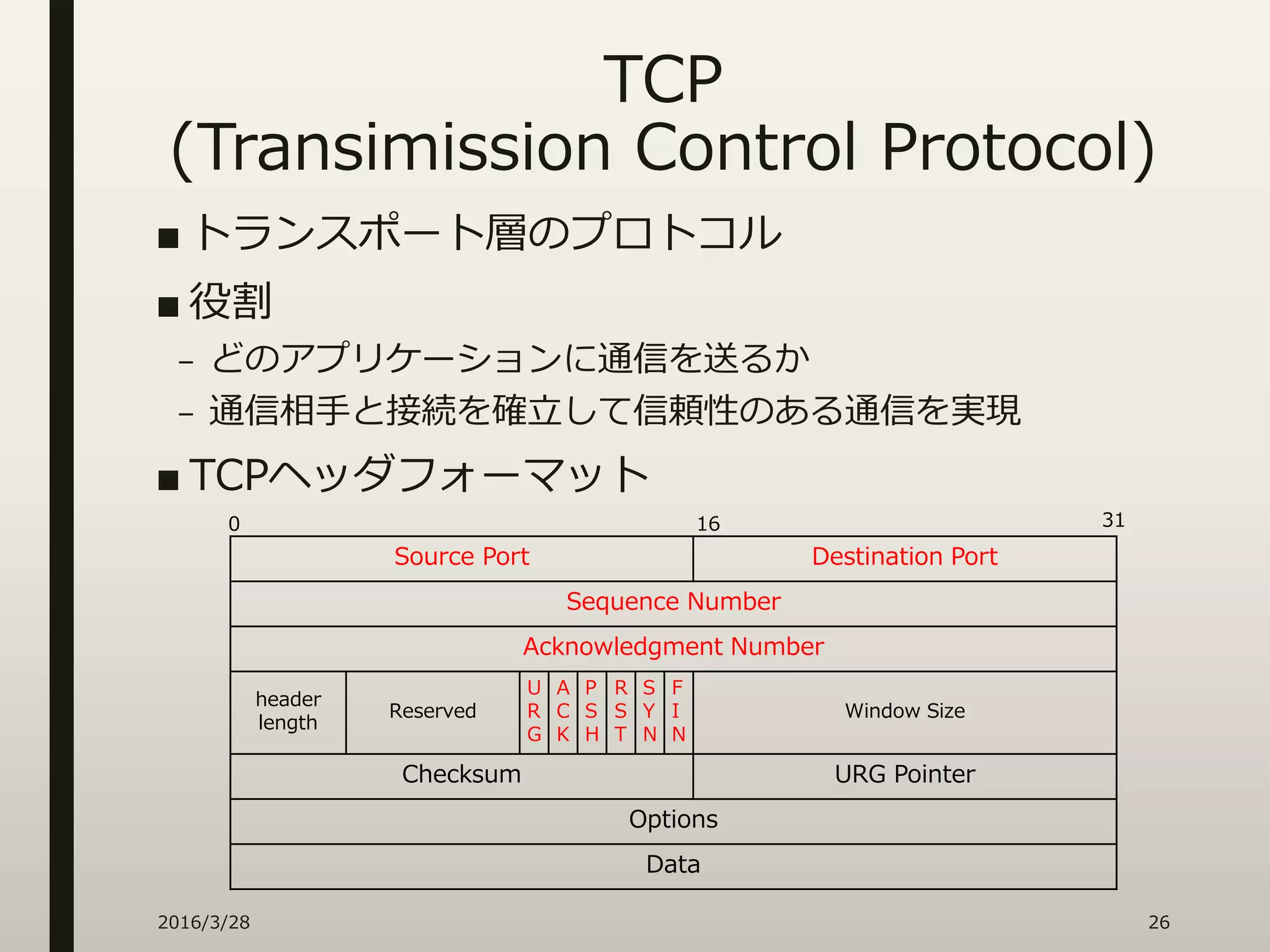

- 25. TCP (Transimission Control Protocol) ■トランスポート層のプロトコル ■ 役割 – どのアプリケーションに通信を送るか – 通信相手と接続を確立して信頼性のある通信を実現 ■ TCPヘッダフォーマット 2016/3/28 26 Source Port Destination Port Sequence Number Acknowledgment Number header length Reserved U R G A C K P S H R S T S Y N F I N Window Size Checksum URG Pointer Options Data 0 3116
- 26.

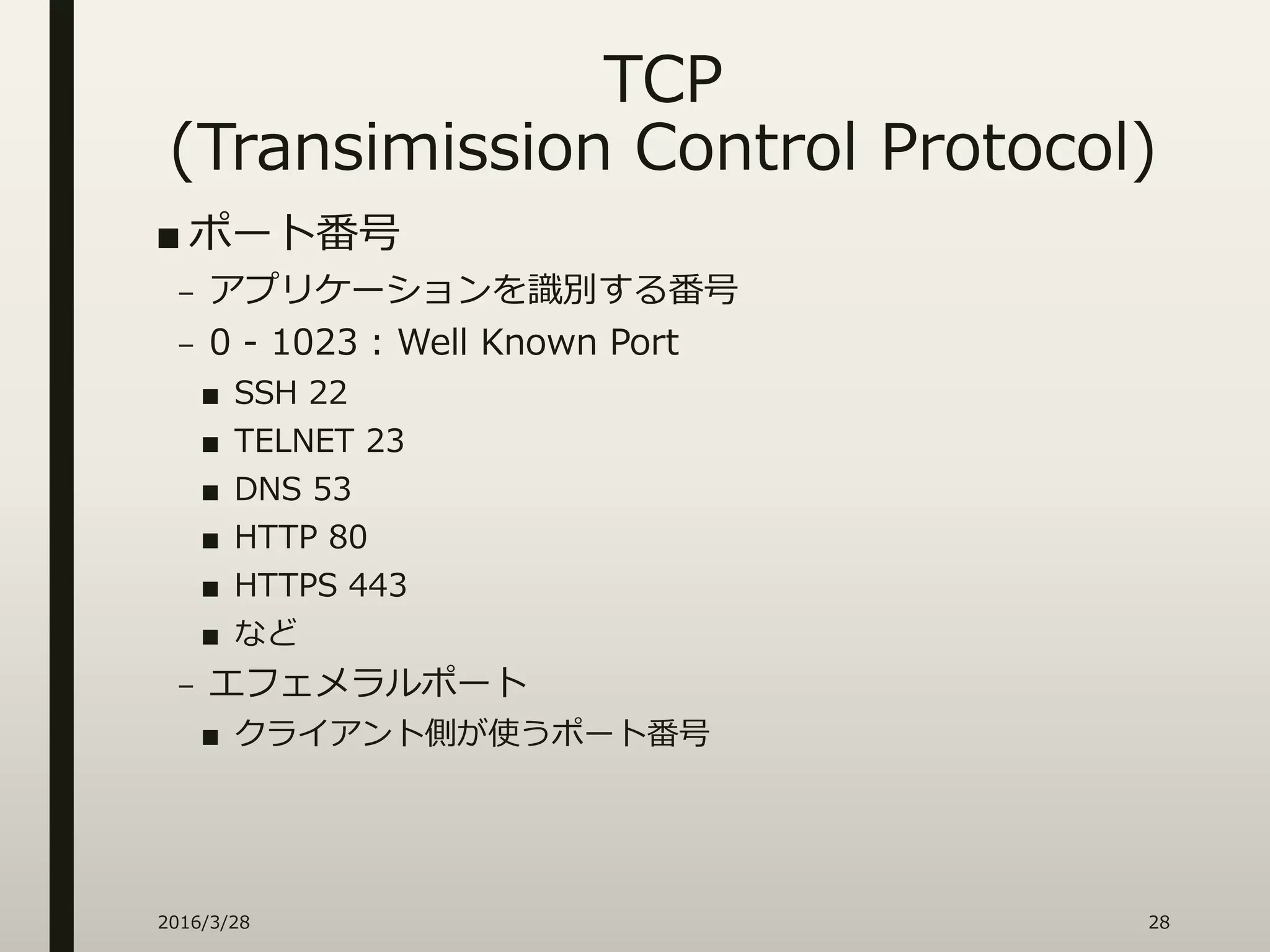

- 27. TCP (Transimission Control Protocol) ■ポート番号 – アプリケーションを識別する番号 – 0 - 1023 : Well Known Port ■ SSH 22 ■ TELNET 23 ■ DNS 53 ■ HTTP 80 ■ HTTPS 443 ■ など – エフェメラルポート ■ クライアント側が使うポート番号 2016/3/28 28

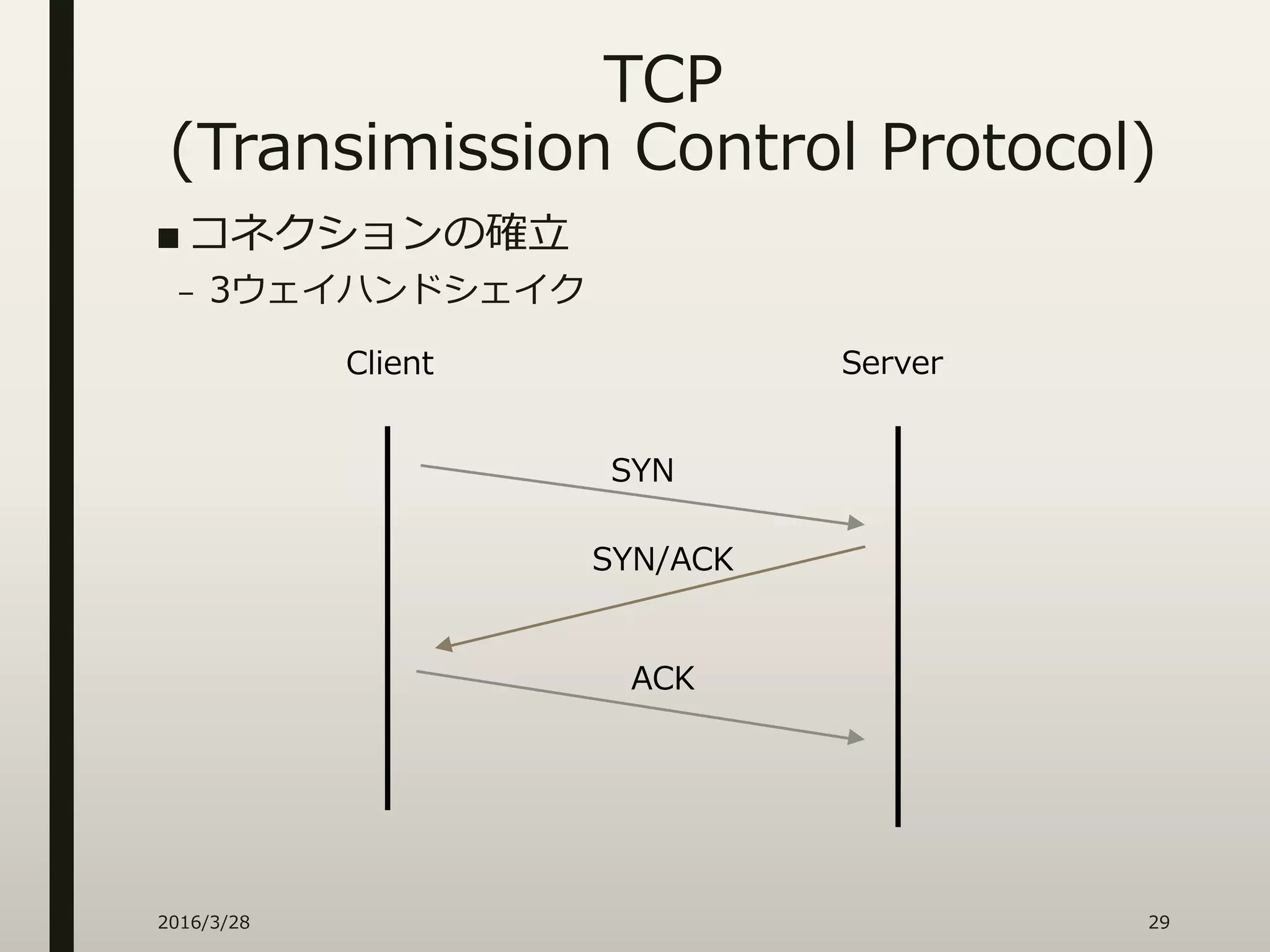

- 28. TCP (Transimission Control Protocol) ■コネクションの確立 – 3ウェイハンドシェイク 2016/3/28 29 Client Server SYN SYN/ACK ACK

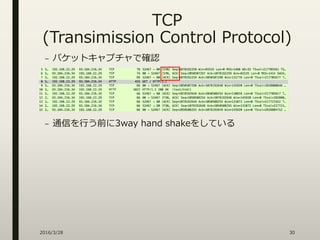

- 29. TCP (Transimission Control Protocol) 2016/3/2830 – パケットキャプチャで確認 – 通信を行う前に3way hand shakeをしている

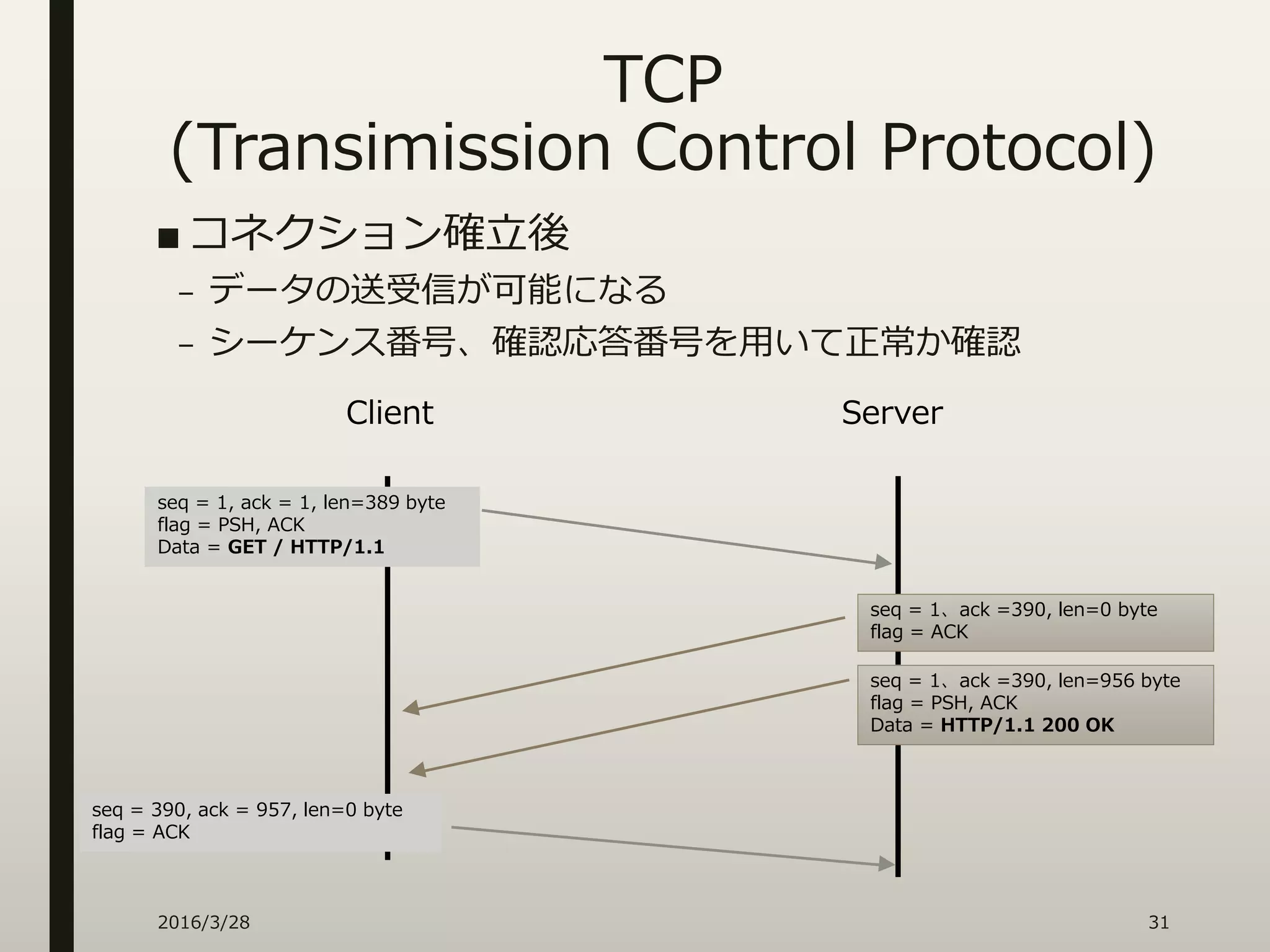

- 30. TCP (Transimission Control Protocol) ■コネクション確立後 – データの送受信が可能になる – シーケンス番号、確認応答番号を用いて正常か確認 2016/3/28 31 seq = 1, ack = 1, len=389 byte flag = PSH, ACK Data = GET / HTTP/1.1 seq = 390, ack = 957, len=0 byte flag = ACK Client Server seq = 1、ack =390, len=956 byte flag = PSH, ACK Data = HTTP/1.1 200 OK seq = 1、ack =390, len=0 byte flag = ACK

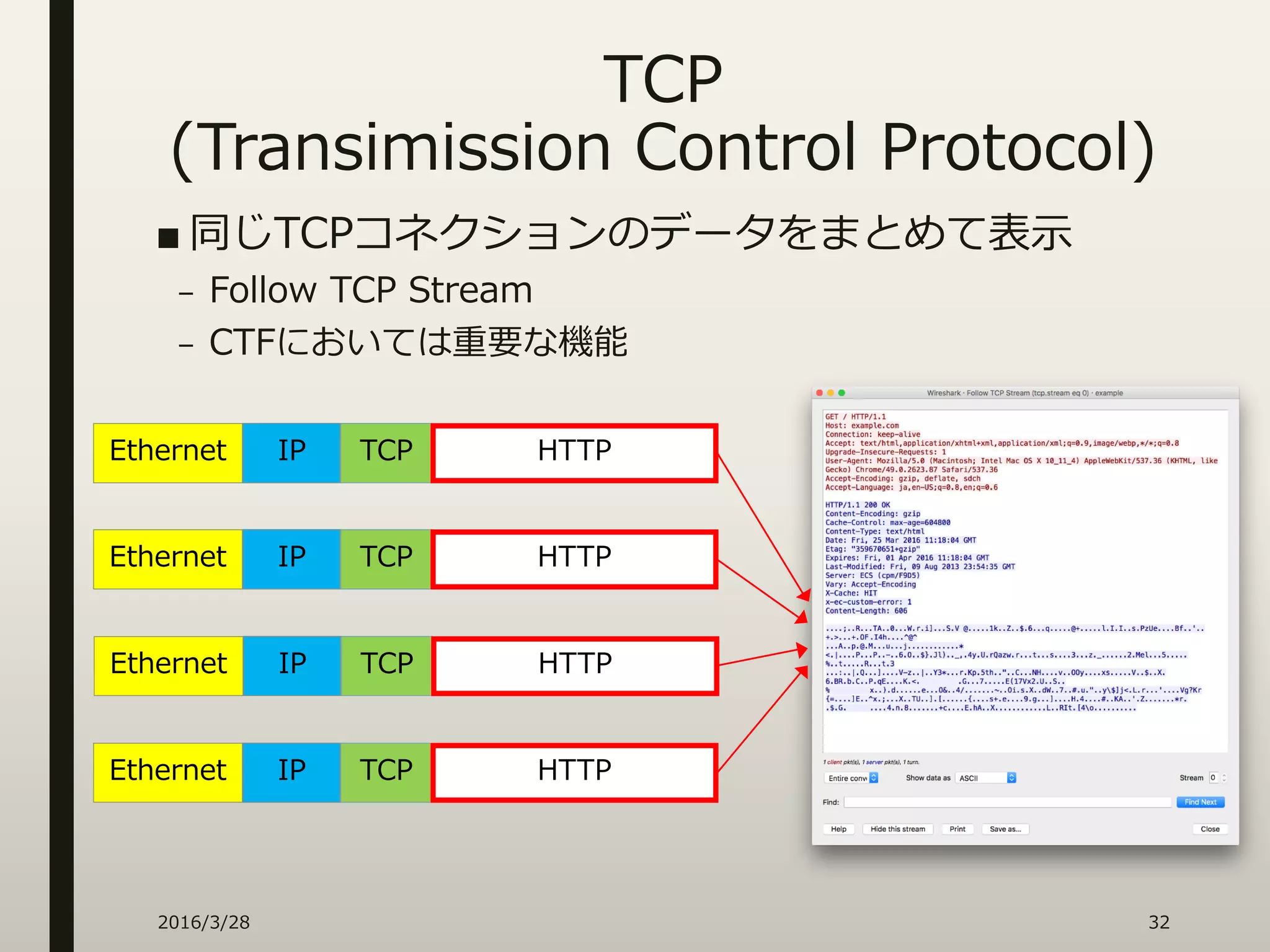

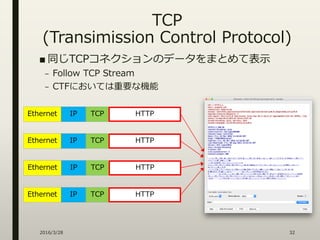

- 31. TCP (Transimission Control Protocol) ■同じTCPコネクションのデータをまとめて表示 – Follow TCP Stream – CTFにおいては重要な機能 2016/3/28 32 Ethernet IP TCP HTTP Ethernet IP TCP HTTP Ethernet IP TCP HTTP Ethernet IP TCP HTTP
- 32.

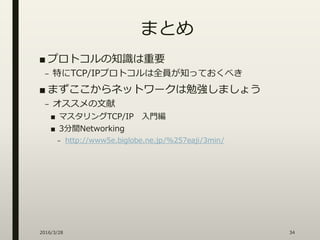

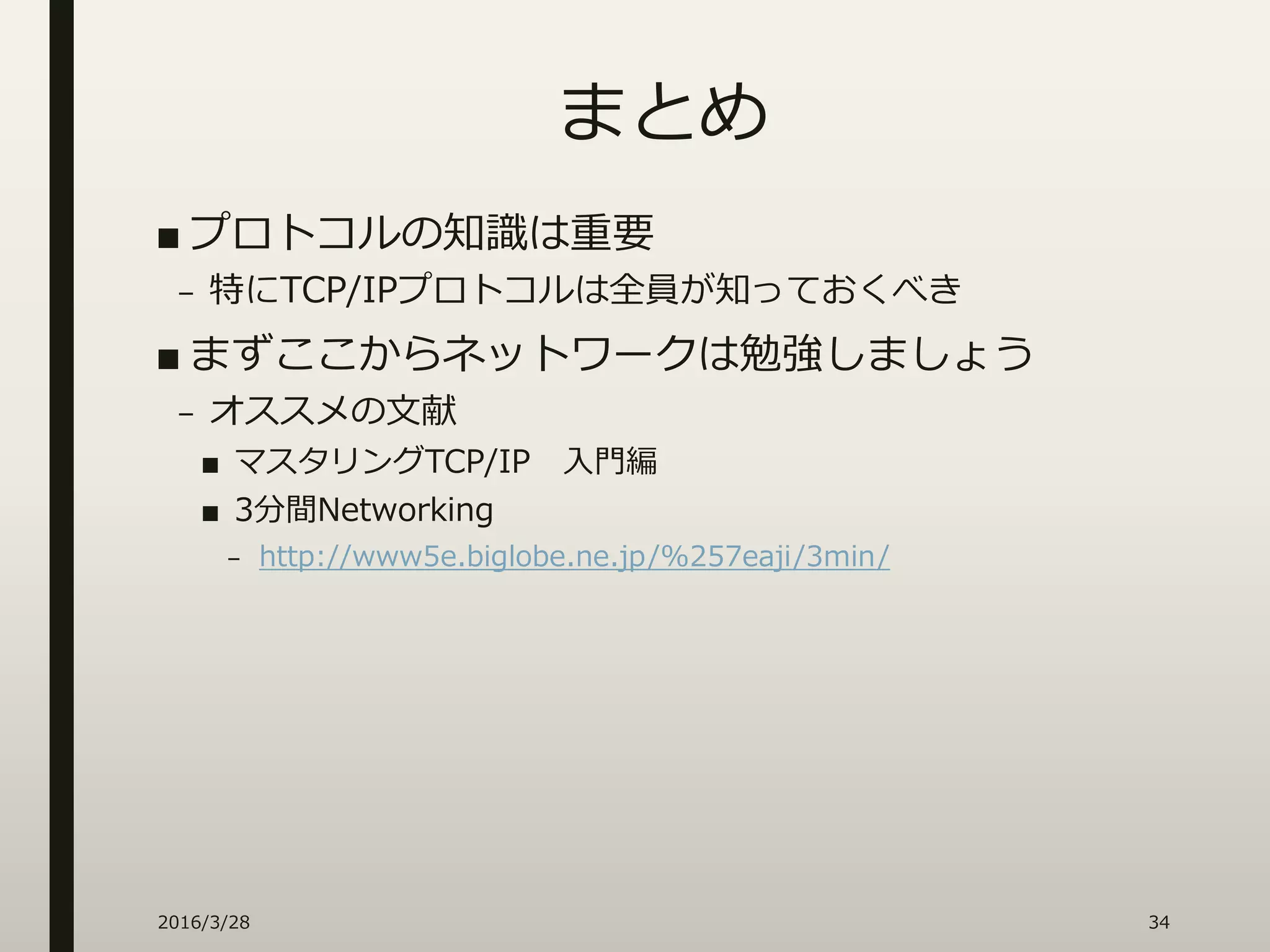

- 33. まとめ ■ プロトコルの知識は重要 – 特にTCP/IPプロトコルは全員が知っておくべき ■まずここからネットワークは勉強しましょう – オススメの文献 ■ マスタリングTCP/IP 入門編 ■ 3分間Networking – http://www5e.biglobe.ne.jp/%257eaji/3min/ 2016/3/28 34
