Cache勉強会
- 1.

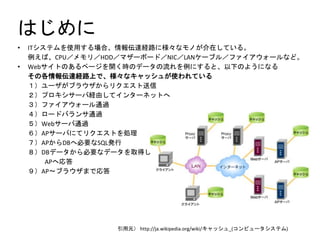

- 2. • ITシステムを使用する場合、情報伝達経路に様々なモノが介在している。 例えば、CPU／メモリ／HDD／マザーボード／NIC／LANケーブル／ファイアウォールなど。 • Webサイトのあるページを開く時のデータの流れを例にすると、以下のようになる その各情報伝達経路上で、様々なキャッシュが使われている １）ユーザがブラウザからリクエスト送信 ２）プロキシサーバ経由してインターネットへ ３）ファイアウォール通過 ４）ロードバランサ通過 ５）Webサーバ通過 ６）APサーバにてリクエストを処理 ７）APからDBへ必要なSQL発行 ８）DBデータから必要なデータを取得し APへ応答 ９）AP～ブラウザまで応答 はじめに 引用元）http://ja.wikipedia.org/wiki/キャッシュ_(コンピュータシステム)

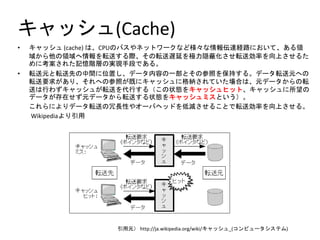

- 3. キャッシュ(Cache) • キャッシュ (cache)は、CPUのバスやネットワークなど様々な情報伝達経路において、ある領 域から他の領域へ情報を転送する際、その転送遅延を極力隠蔽化させ転送効率を向上させるた めに考案された記憶階層の実現手段である。 • 転送元と転送先の中間に位置し、データ内容の一部とその参照を保持する。データ転送元への 転送要求があり、それへの参照が既にキャッシュに格納されていた場合は、元データからの転 送は行わずキャッシュが転送を代行する（この状態をキャッシュヒット、キャッシュに所望の データが存在せず元データから転送する状態をキャッシュミスという）。 これらによりデータ転送の冗長性やオーバヘッドを低減させることで転送効率を向上させる。 Wikipediaより引用 引用元） http://ja.wikipedia.org/wiki/キャッシュ_(コンピュータシステム)
- 4. • ここでおさらい！ デスク上での作業で例えると。 ＣＰＵ・・・ 「仕事・作業をしてる人」 –良いCPUとは、仕事・作業をしてる人の能力が高いということ。 メモリ・・・「デスク」 – 良いメモリとは、デスクが広くて作業がはかどるということ。 ＨＤＤ・・・「デスクの引き出し」 – 良いハードディスクとは、引き出しが大きくて、作った物がたくさん入るということ 。 引用元） http://enjoy.sso.biglobe.ne.jp/archives/zukai_pc/ つまり、「能力が高い人が、広いデス クで作業すれば仕事がとてもはかどり 、その結果として良いものをたくさん 作ることができて、さらに引き出しが 大きければ、どんどん在庫を保管して おくことができる」ということ。 ＣＰＵ／メモリ／ＨＤＤの違い
- 5.

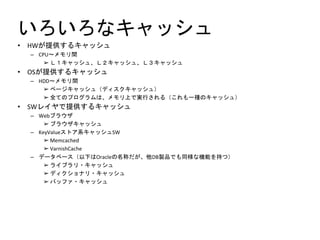

- 6. いろいろなキャッシュ • HWが提供するキャッシュ – CPU～メモリ間 ➢Ｌ１キャッシュ、Ｌ２キャッシュ、Ｌ３キャッシュ • OSが提供するキャッシュ – HDD～メモリ間 ➢ ページキャッシュ（ディスクキャッシュ） ➢ 全てのプログラムは、メモリ上で実行される（これも一種のキャッシュ） • SWレイヤで提供するキャッシュ – Webブラウザ ➢ ブラウザキャッシュ – KeyValueストア系キャッシュSW ➢ Memcached ➢ VarnishCache – データベース（以下はOracleの名称だが、他DB製品でも同様な機能を持つ） ➢ ライブラリ・キャッシュ ➢ ディクショナリ・キャッシュ ➢ バッファ・キャッシュ

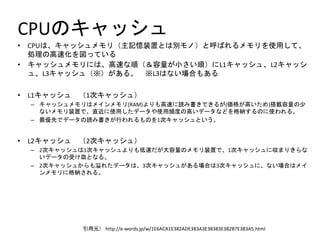

- 7. CPUのキャッシュ • CPUは、キャッシュメモリ（主記憶装置とは別モノ）と呼ばれるメモリを使用して、 処理の高速化を図っている • キャッシュメモリには、高速な順（＆容量が小さい順）にL1キャッシュ、L2キャッシ ュ、L3キャッシュ（※）がある。※L3はない場合もある • L1キャッシュ （1次キャッシュ） – キャッシュメモリはメインメモリ(RAM)よりも高速に読み書きできるが(価格が高いため)搭載容量の少 ないメモリ装置で、直近に使用したデータや使用頻度の高いデータなどを格納するのに使われる。 – 最優先でデータの読み書きが行われるものを1次キャッシュという。 • L2キャッシュ （2次キャッシュ） – 2次キャッシュは1次キャッシュよりも低速だが大容量のメモリ装置で、1次キャッシュに収まりきらな いデータの受け皿となる。 – 2次キャッシュからも溢れたデータは、3次キャッシュがある場合は3次キャッシュに、ない場合はメイ ンメモリに格納される。 引用元） http://e-words.jp/w/1E6ACA1E382ADE383A3E38383E382B7E383A5.html
- 8.

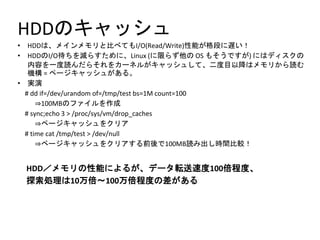

- 9. HDDのキャッシュ • HDDは、メインメモリと比べてもI/O(Read/Write)性能が格段に遅い！ • HDDのI/O待ちを減らすために、Linux(に限らず他の OS もそうですが) にはディスクの 内容を一度読んだらそれをカーネルがキャッシュして、二度目以降はメモリから読む 機構 = ページキャッシュがある。 • 実演 # dd if=/dev/urandom of=/tmp/test bs=1M count=100 ⇒100MBのファイルを作成 # sync;echo 3 > /proc/sys/vm/drop_caches ⇒ページキャッシュをクリア # time cat /tmp/test > /dev/null ⇒ページキャッシュをクリアする前後で100MB読み出し時間比較！ HDD／メモリの性能によるが、データ転送速度100倍程度、 探索処理は10万倍～100万倍程度の差がある

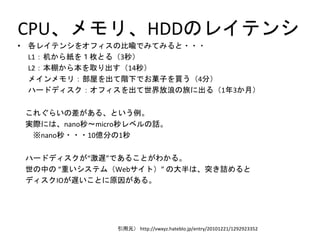

- 10. CPU、メモリ、HDDのレイテンシ • 各レイテンシをオフィスの比喩でみてみると・・・ L1：机から紙を１枚とる（3秒） L2：本棚から本を取り出す（14秒） メインメモリ：部屋を出て階下でお菓子を買う（4分） ハードディスク：オフィスを出て世界放浪の旅に出る（1年3か月） これぐらいの差がある、という例。 実際には、nano秒～micro秒レベルの話。 ※nano秒・・・10億分の1秒 ハードディスクが“激遅”であることがわかる。 世の中の “重いシステム（Webサイト）”の大半は、突き詰めると ディスクIOが遅いことに原因がある。 引用元） http://vwxyz.hateblo.jp/entry/20101221/1292923352

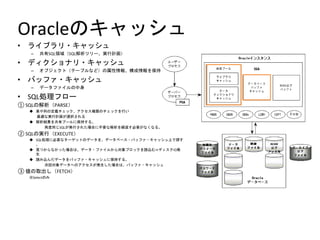

- 11. Oracleのキャッシュ • ライブラリ・キャッシュ – 共有SQL領域（SQL解析ツリー、実行計画） •ディクショナリ・キャッシュ – オブジェクト（テーブルなど）の属性情報、構成情報を保持 • バッファ・キャッシュ – データファイルの中身 • SQL処理フロー ① SQLの解析（PARSE） ◆ 表や列の定義チェック、アクセス権限のチェックを行い 最適な実行計画が選択される ◆ 解析結果を共有プールに保持する。 再度同じSQLが発行された場合に不要な解析を繰返す必要がなくなる。 ② SQLの実行（EXECUTE） ◆ SQL処理に必要なターゲットのデータを、データベース・バッファ・キャッシュ上で探す 。 ◆ 見つからなかった場合は、データ・ファイルから対象ブロックを読込む⇒ディスクIO発 生 ◆ 読み込んだデータをバッファ・キャッシュに保持する。 次回対象データへのアクセスが発生した場合は、バッファ・キャッシュ ③ 値の取出し（FETCH） ※Selectのみ
- 12. プログラムで使うキャッシュ？ • プログラム（コード）上のロジック上でもキャッシュを意識すると 高性能 • 簡単なjavascriptの例 [遅い] for(i = 0; i < elements.length; i++) { ... } [速い] for (i = 0, len = elements.length; i < len; i++) { ... } この違い、わかりますか？

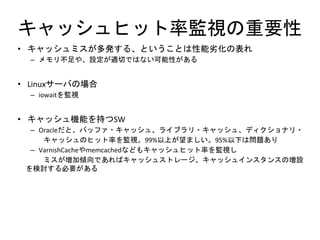

- 13. キャッシュヒット率監視の重要性 • キャッシュミスが多発する、ということは性能劣化の表れ – メモリ不足や、設定が適切ではない可能性がある •Linuxサーバの場合 – iowaitを監視 • キャッシュ機能を持つSW – Oracleだと、バッファ・キャッシュ、ライブラリ・キャッシュ、ディクショナリ・ キャッシュのヒット率を監視。99%以上が望ましい。95%以下は問題あり – VarnishCacheやmemcachedなどもキャッシュヒット率を監視し ミスが増加傾向であればキャッシュストレージ、キャッシュインスタンスの増設 を検討する必要がある

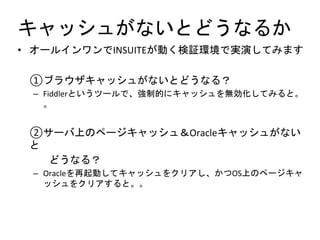

- 14. キャッシュがないとどうなるか • オールインワンでINSUITEが動く検証環境で実演してみます ①ブラウザキャッシュがないとどうなる？ – Fiddlerというツールで、強制的にキャッシュを無効化してみると。 。 ②サーバ上のページキャッシュ＆Oracleキャッシュがない と どうなる？ –Oracleを再起動してキャッシュをクリアし、かつOS上のページキャ ッシュをクリアすると。。
