Message Analyzer でパケットキャプチャー

Microsoft Message Analyzer で
パケットキャプチャー
Murachi Akira aka hebikuzure
This work is licensed under a Creative Commons Attribution-NonCommercial-NoDerivatives 4.0 International
License.

About me
 村地彰 aka hebikuzure
 株式会社シーピーエス代表取締役
 株式会社エクシードワン事業推進部
 Microsoft MVP (Most Valuable Professional)
 2011年 4月～ 5年連続受賞
 受賞分野 Visual Studio and Development Technologies
(Front End Web Dev)
2015/11/28© 2015 Murachi Akira - CC BY-NC-ND - .NET Labo Nov. 20152

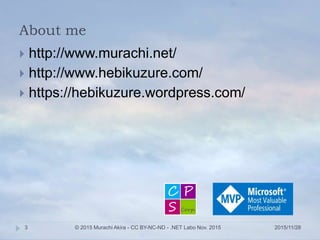

About me
 http://www.murachi.net/
 http://www.hebikuzure.com/
 https://hebikuzure.wordpress.com/

好きなパケット
SMB / SMB2 / SMB3

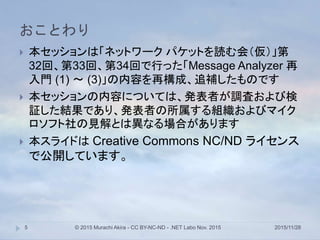

おことわり
 本セッションは「ネットワークパケットを読む会（仮）」第
32回、第33回、第34回で行った「Message Analyzer 再
入門 (1) ～ (3)」の内容を再構成、追補したものです
 本セッションの内容については、発表者が調査および検
証した結果であり、発表者の所属する組織およびマイク
ロソフト社の見解とは異なる場合があります
 本スライドは Creative Commons NC/ND ライセンス
で公開しています。

Message Analyzer 前史

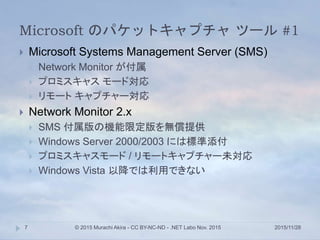

Microsoft のパケットキャプチャツール #1
 Microsoft Systems Management Server (SMS)
 Network Monitor が付属
 プロミスキャスモード対応
 リモートキャプチャー対応
 Network Monitor 2.x
 SMS 付属版の機能限定版を無償提供
 Windows Server 2000/2003 には標準添付
 プロミスキャスモード / リモートキャプチャー未対応
 Windows Vista 以降では利用できない

Microsoft のパケットキャプチャツール #2
 Network Monitor 3.x (最終版は 3.4)
 Windows Vista 以降で利用可能 (Windows 10 は NG？)
 無償提供
 プロミスキャスモード対応
 リモートキャプチャー未対応
 アプリケーション (プロセス) 単位でのパケット解析
 Microsoft Message Analyzer
 Network Monitor の後継
 「パケットキャプチャツール」ではない
 ETW ログ解析ツール

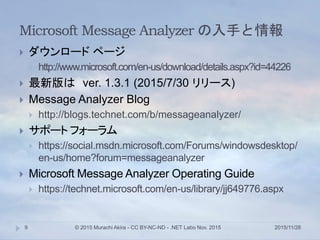

Microsoft Message Analyzer の入手と情報
 ダウンロードページ
 http://www.microsoft.com/en-us/download/details.aspx?id=44226
 最新版は ver. 1.3.1 (2015/7/30 リリース)
 Message Analyzer Blog
 http://blogs.technet.com/b/messageanalyzer/
 サポートフォーラム
 https://social.msdn.microsoft.com/Forums/windowsdesktop/
en-us/home?forum=messageanalyzer
 Microsoft Message Analyzer Operating Guide
 https://technet.microsoft.com/en-us/library/jj649776.aspx

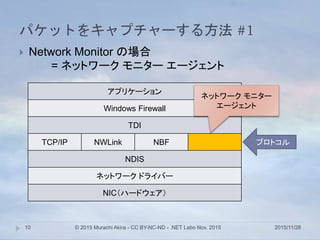

パケットをキャプチャーする方法 #1
 Network Monitor の場合
= ネットワークモニターエージェント
アプリケーション
Windows Firewall
TDI
TCP/IP NWLink NBF
NDIS
ネットワークドライバー
NIC（ハードウェア）
ネットワークモニター
エージェント
プロトコル

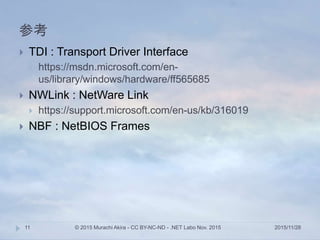

参考
 TDI : Transport Driver Interface
 https://msdn.microsoft.com/en-
us/library/windows/hardware/ff565685
 NWLink : NetWare Link
 https://support.microsoft.com/en-us/kb/316019
 NBF : NetBIOS Frames

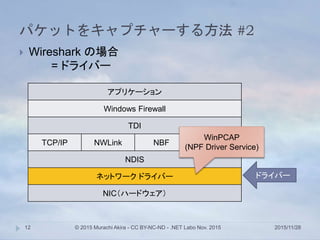

 Wireshark の場合
= ドライバー
Windows Firewall
TDI
TCP/IP NWLink NBF
NDIS
WinPCAP
(NPF Driver Service)
ドライバー

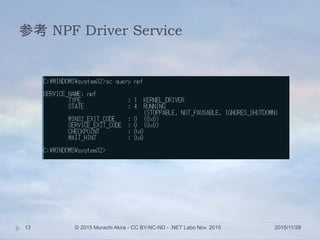

参考 NPF Driver Service

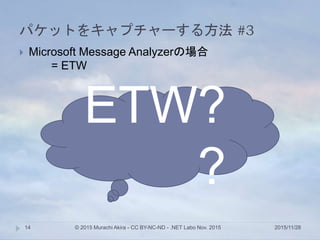

 Microsoft Message Analyzerの場合
= ETW
ETW?
?

ETW (Event Tracing for Windows)

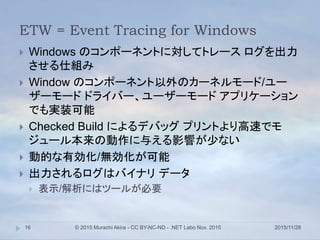

ETW = Event Tracing for Windows
 Windows のコンポーネントに対してトレースログを出力
させる仕組み
 Window のコンポーネント以外のカーネルモード/ユー
ザーモードドライバー、ユーザーモードアプリケーション
でも実装可能
 Checked Build によるデバッグプリントより高速でモ
ジュール本来の動作に与える影響が少ない
 動的な有効化/無効化が可能
 出力されるログはバイナリデータ
 表示/解析にはツールが必要

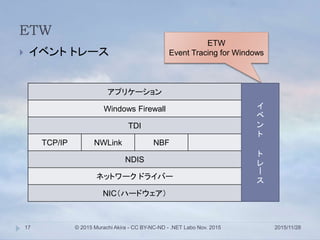

ETW
 イベントトレース
Windows Firewall
TDI
TCP/IP NWLink NBF
NDIS
ETW
Event Tracing for Windows
イ
ベ
ン
ト
ト
レ
ー
ス

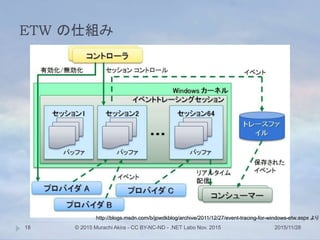

ETW の仕組み
http://blogs.msdn.com/b/jpwdkblog/archive/2011/12/27/event-tracing-for-windows-etw.aspx より

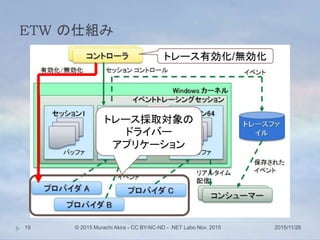

ETW の仕組み
トレース採取対象の
ドライバー
トレース有効化/無効化

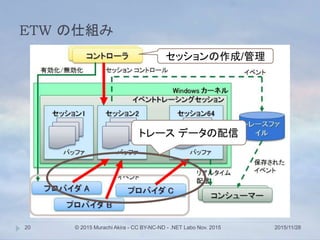

ETW の仕組み
トレースデータの配信
セッションの作成/管理

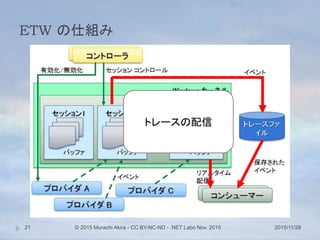

ETW の仕組み
トレースの配信

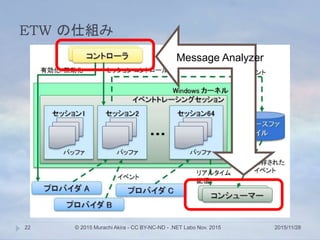

ETW の仕組み
Message Analyzer

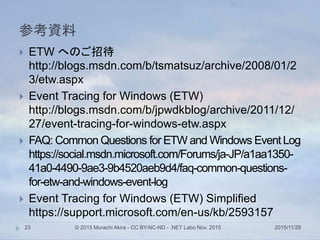

参考資料
 ETW へのご招待
http://blogs.msdn.com/b/tsmatsuz/archive/2008/01/2
3/etw.aspx
 Event Tracing for Windows (ETW)
http://blogs.msdn.com/b/jpwdkblog/archive/2011/12/
27/event-tracing-for-windows-etw.aspx
 FAQ: Common Questions for ETW and Windows Event Log
https://social.msdn.microsoft.com/Forums/ja-JP/a1aa1350-
41a0-4490-9ae3-9b4520aeb9d4/faq-common-questions-
for-etw-and-windows-event-log
 Event Tracing for Windows (ETW) Simplified
https://support.microsoft.com/en-us/kb/2593157

 Event Tracing
https://msdn.microsoft.com/en-
us/library/windows/desktop/bb968803.aspx
 ETW Tracing
us/library/ms751538.aspx
 Event Tracing Reference
us/library/windows/desktop/aa363802.aspx

ここから本題

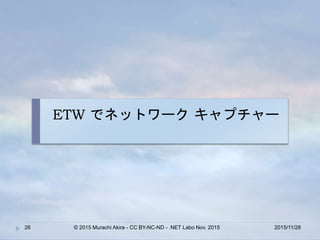

ETW でネットワークキャプチャー

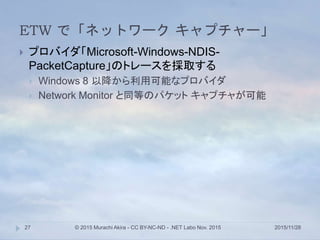

ETW で「ネットワークキャプチャー」
 プロバイダ「Microsoft-Windows-NDIS-
PacketCapture」のトレースを採取する
 Windows 8 以降から利用可能なプロバイダ
 Network Monitor と同等のパケットキャプチャが可能

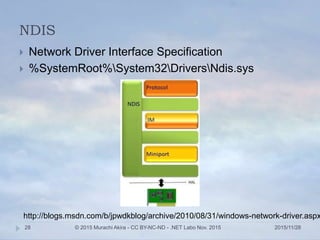

NDIS
 Network Driver Interface Specification
 %SystemRoot%System32DriversNdis.sys
http://blogs.msdn.com/b/jpwdkblog/archive/2010/08/31/windows-network-driver.aspx

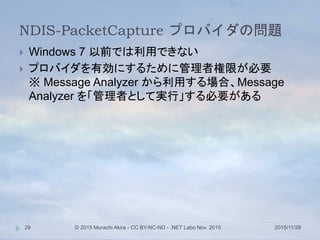

NDIS-PacketCapture プロバイダの問題
 Windows 7 以前では利用できない
 プロバイダを有効にするために管理者権限が必要
※ Message Analyzer から利用する場合、Message
Analyzer を「管理者として実行」する必要がある

Message Analyzer でパケットキャプチャ
1. Message Analyzer を起動
2. [Start Local Trace] をクリック
または
1. Message Analyzer を起動
2. [New Session] をクリック
3. [Live Trace] をクリック
4. [Trace Scenario] で [Local Network Interface] を選
択
5. [Start] をクリック

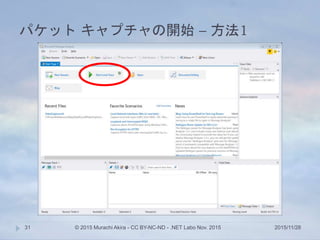

パケットキャプチャの開始 – 方法1

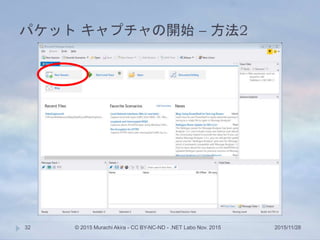

パケットキャプチャの開始 – 方法2

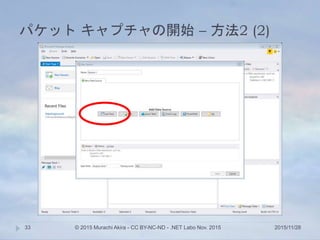

パケットキャプチャの開始 – 方法2 (2)
– 方法1

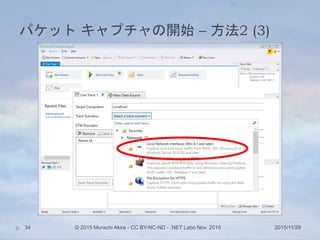

パケットキャプチャの開始 – 方法2 (3)
– 方法1

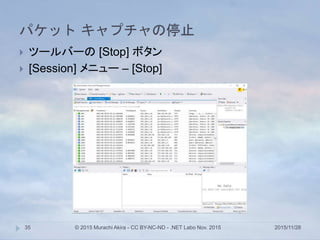

パケットキャプチャの停止
 ツールバーの [Stop] ボタン
 [Session] メニュー – [Stop]

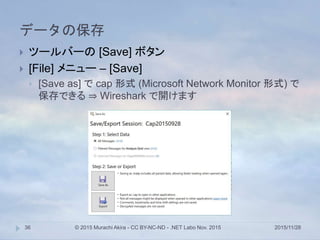

データの保存
 ツールバーの [Save] ボタン
 [File] メニュー – [Save]
 [Save as] で cap 形式 (Microsoft Network Monitor 形式) で
保存できる ⇒ Wireshark で開けます

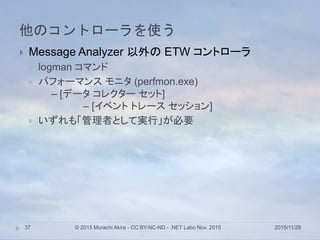

他のコントローラを使う
 Message Analyzer 以外の ETW コントローラ
 logman コマンド
 パフォーマンスモニタ (perfmon.exe)
– [データコレクターセット]
– [イベントトレースセッション]
 いずれも「管理者として実行」が必要

WFP のプロバイダーを利用する

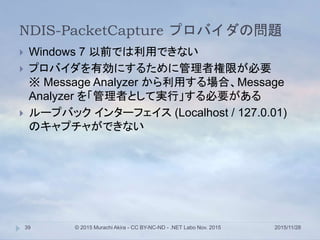

NDIS-PacketCapture プロバイダの問題
 Windows 7 以前では利用できない
 プロバイダを有効にするために管理者権限が必要
※ Message Analyzer から利用する場合、Message
Analyzer を「管理者として実行」する必要がある
 ループバックインターフェイス (Localhost / 127.0.01)
のキャプチャができない

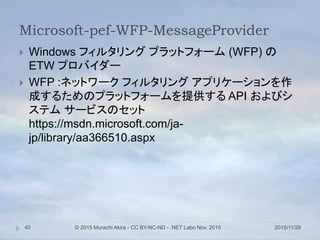

Microsoft-pef-WFP-MessageProvider
 Windows フィルタリングプラットフォーム (WFP) の
ETW プロバイダー
 WFP :ネットワークフィルタリングアプリケーションを作
成するためのプラットフォームを提供する API およびシ
ステムサービスのセット
https://msdn.microsoft.com/ja-
jp/library/aa366510.aspx

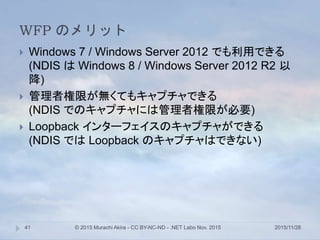

WFP のメリット
 Windows 7 / Windows Server 2012 でも利用できる
(NDIS は Windows 8 / Windows Server 2012 R2 以
降)
 管理者権限が無くてもキャプチャできる
(NDIS でのキャプチャには管理者権限が必要)
 Loopback インターフェイスのキャプチャができる
(NDIS では Loopback のキャプチャはできない)

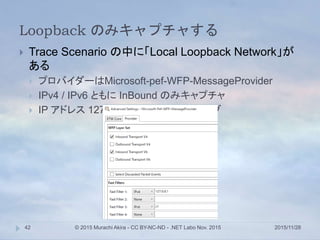

Loopback のみキャプチャする
 Trace Scenario の中に「Local Loopback Network」が
ある
 プロバイダーはMicrosoft-pef-WFP-MessageProvider
 IPv4 / IPv6 ともに InBound のみキャプチャ
 IP アドレス 127.0.0.1 / ::1 でフィルタリング

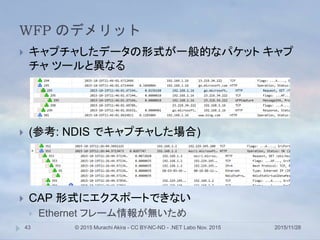

WFP のデメリット
 キャプチャしたデータの形式が一般的なパケットキャプ
チャツールと異なる
 (参考: NDIS でキャプチャした場合)
 CAP 形式にエクスポートできない
 Ethernet フレーム情報が無いため

NDIS と WFP の使い分け
 可能であれば NDIS で採取した方がよい
 Windows 7 の場合、管理者権限がない場合は WFP

WFP-MessageProvider の参考資料
 Microsoft-PEF-WFP-MessageProvider
 Selecting Data to Capture
 https://msdn.microsoft.com/ja-jp/library/office/dn799002
 PEF-WFP Layer Set Filters
 https://msdn.microsoft.com/ja-jp/library/office/jj729732

リモートキャプチャ

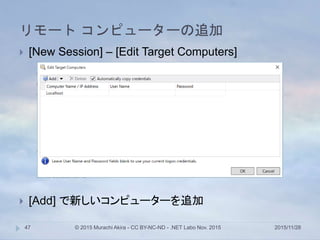

リモートコンピューターの追加
 [New Session] – [Edit Target Computers]
 [Add] で新しいコンピューターを追加

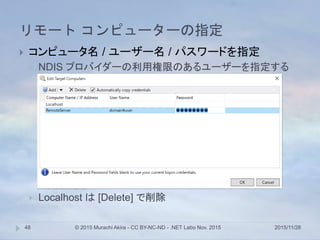

リモートコンピューターの指定
 コンピュータ名 / ユーザー名 / パスワードを指定
 NDIS プロバイダーの利用権限のあるユーザーを指定する
 Localhost は [Delete] で削除

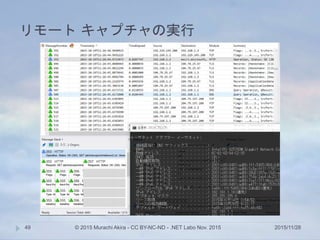

リモートキャプチャの実行

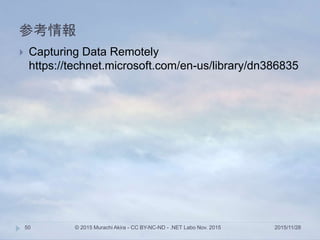

参考情報
 Capturing Data Remotely
https://technet.microsoft.com/en-us/library/dn386835

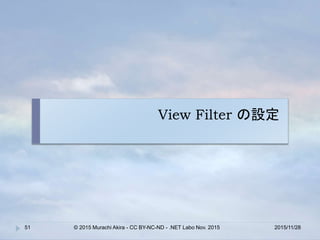

View Filter の設定

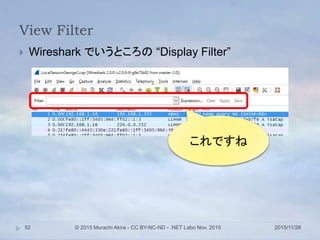

View Filter
 Wireshark でいうところの “Display Filter”
これですね

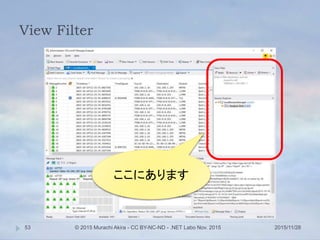

View Filter
ここにあります

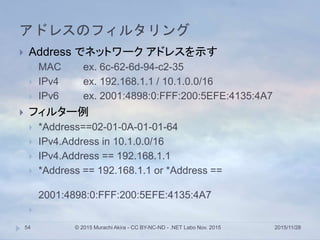

アドレスのフィルタリング
 Address でネットワークアドレスを示す
 MAC ex. 6c-62-6d-94-c2-35
 IPv4 ex. 192.168.1.1 / 10.1.0.0/16
 IPv6 ex. 2001:4898:0:FFF:200:5EFE:4135:4A7
 フィルター例
 *Address==02-01-0A-01-01-64
 IPv4.Address in 10.1.0.0/16
 IPv4.Address == 192.168.1.1
 *Address == 192.168.1.1 or *Address ==
2001:4898:0:FFF:200:5EFE:4135:4A7


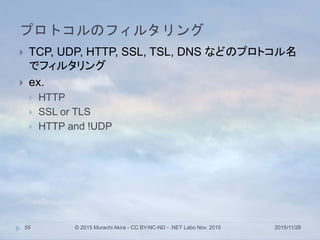

プロトコルのフィルタリング
 TCP, UDP, HTTP, SSL, TSL, DNS などのプロトコル名
でフィルタリング
 ex.
 HTTP
 SSL or TLS
 HTTP and !UDP

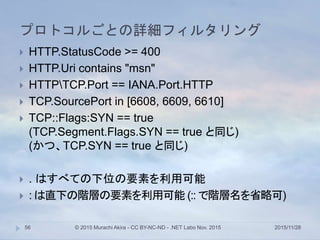

プロトコルごとの詳細フィルタリング
 HTTP.StatusCode >= 400
 HTTP.Uri contains "msn"
 HTTPTCP.Port == IANA.Port.HTTP
 TCP.SourcePort in [6608, 6609, 6610]
 TCP::Flags:SYN == true
(TCP.Segment.Flags.SYN == true と同じ)
(かつ、TCP.SYN == true と同じ)
 . はすべての下位の要素を利用可能
 : は直下の階層の要素を利用可能 (:: で階層名を省略可)

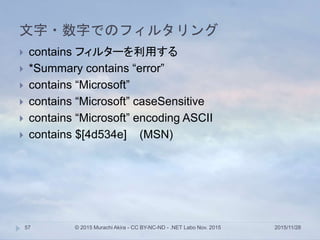

文字・数字でのフィルタリング
 contains フィルターを利用する
 *Summary contains “error”
 contains “Microsoft”
 contains “Microsoft” caseSensitive
 contains “Microsoft” encoding ASCII
 contains $[4d534e] (MSN)

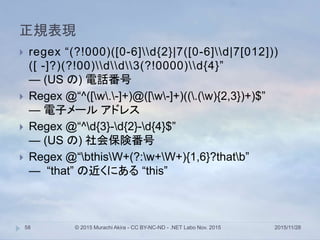

正規表現
 regex “(?!000)([0-6]d{2}|7([0-6]d|7[012]))
([ -]?)(?!00)dd3(?!0000)d{4}”
— (US の) 電話番号
 Regex @“^([w.-]+)@([w-]+)((.(w){2,3})+)$”
— 電子メールアドレス
 Regex @“^d{3}-d{2}-d{4}$”
— (US の) 社会保険番号
 Regex @“bthisW+(?:w+W+){1,6}?thatb”
— “that” の近くにある “this”

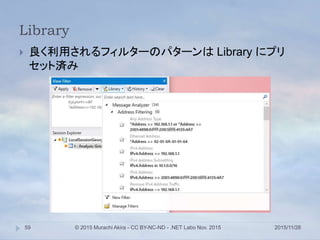

Library
 良く利用されるフィルターのパターンは Library にプリ
セット済み

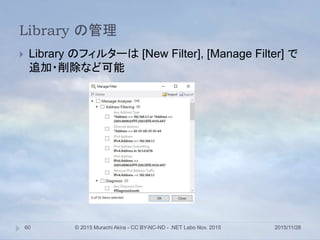

Library の管理
 Library のフィルターは [New Filter], [Manage Filter] で
追加・削除など可能

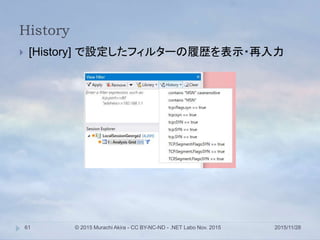

History
 [History] で設定したフィルターの履歴を表示・再入力

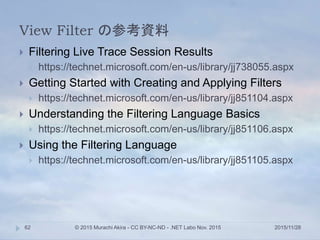

View Filter の参考資料
 Filtering Live Trace Session Results
 Getting Started with Creating and Applying Filters
 Understanding the Filtering Language Basics
 Using the Filtering Language

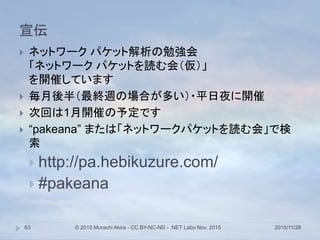

宣伝
 ネットワークパケット解析の勉強会
「ネットワークパケットを読む会（仮）」
を開催しています
 毎月後半（最終週の場合が多い）・平日夜に開催
 次回は1月開催の予定です
 “pakeana” または「ネットワークパケットを読む会」で検
索
 http://pa.hebikuzure.com/
 #pakeana

Any Question?

Thank You
