- 1. 1 GISと地域分析 立命館大学院公務研究科 第4回 地域分析に利用する GISデータの 入手・加工・利用方法
- 2.

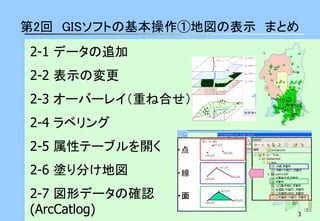

- 3. 3 第2回 GISソフトの基本操作①地図の表示まとめ 2-1 データの追加 2-2 表示の変更 2-3 オーバーレイ（重ね合せ） 2-4 ラベリング 2-5 属性テーブルを開く 2-6 塗り分け地図 2-7 図形データの確認 (ArcCatlog)
- 4. 4 第3回 GISソフトの基本操作② 様々な地図表現で地域の傾向を知る 3-1 様々な統計地図 3-2 ドットマップ 3-3 図形表現図 3-4 階級区分図（コロプレスマップ） 3-5 メッシュマップ 4-4 印刷レイアウト
- 5. 5 第4回 地域分析に利用するGISデータの入手・加工・利用方法 4-1 データダウンロード 4-2 テーブル結合 4-3 GISで表示 4-4 課題
- 6. 6 4-1政府統計の総合窓口（e-Stat） http://www.e-stat.go.jp/SG1/estat/eStatTopPortal.do平成20年4月1日開設 政府統計のポータルサイト これまで 国の統計結果の ホームページで の公表は、 国勢調査結果は 総務省、 事業所・企業統 計調査は経済産 業省と 所管官庁ごとに 分かれていた。 一元化された！
- 7. 7 ArcGISを起動する ArcGISの起動：［スタート］→［すべてのプログラム］→［ArcGIS］→［ArcMap 10］
- 8.
- 9. 9 ArcGISを起動する 何もない！！ワードやエクセルも ソフトだけ立ち上げると 最初は何もない。
- 10. 10 4-1 データダウンロード 地図で見る統計 （統計ＧＩＳ） → データダウンロード
- 11. 11 4-1 データダウンロード 平成２２年 国勢調査 （小地域）を選択 ここでは、 住宅の種類・所有の 関係別一般世帯数、 延べ面積 を選択
- 12. 12 4-1 データダウンロード 対象地域 （ここでは 京都市中京区） を選んで 検索
- 13. 13 4-1 データダウンロード(小地域統計結果) 平成２２年国勢 調査 小地域統計の 属性（統計） 小地域統計結果 と 図形（境界） 地図形状の情報 の情報が ダウンロードで きる。 地図形状の情報 小地域統計結果
- 14. 14 4-1 データダウンロード(小地域統計結果) 属性の情報を ダウンロード ◆統計データ 京都市中京区 を選んで、 tblT000055C26104.zipファイル を D:¥tempに保存 する
- 15. 15 4-1 データダウンロード(小地域統計結果) tblT000055C26104.zipを D:¥tempに解凍 する D:¥tempに tblT000055C26104.txtという テキストファイ ルができる。 ダブルクリック で開く
- 16. 16 4-1 データダウンロード(小地域統計結果) メモ帳が開いて 属性情報である 小地域統計結果 が表示される ここで赤枠の T000055001,T000055002,T000055003,T000055004,T000055005,T000055006 ,,,,, を削除して、 上書き保存する
- 17. 17 4-1 データダウンロード(小地域統計結果) エクセルを起動 して、 ファイル(F) 開く(O) で ファイルの種類 (T)でテキスト ファイルを選ん で、 D:¥temp¥ tblT000055C26104.txtを開く
- 18. 18 4-1 データダウンロード(小地域統計結果) テキストファイ ルウィザードで フィールドごと に区切られたデ ータ(D) - カンマ(C) - 次へ(N) -完了(F)
- 19. 19 4-1 データダウンロード(小地域統計結果) 項目ごとに 表形式で データが取り込 める T000055001 住宅に住む一般世帯 T000055002 持ち家 T000055003 民営借家 T000055004 １世帯当たり延面積 T000055005 １人当たり延面積 T000055006 総延面積
- 20. 20 4-1 データダウンロード(小地域統計結果) 一番、左に KEY_CODE の項目があるの を確認しておく
- 21. 21 4-1 データダウンロード(秘匿情報) しかし、 よく見ると データがない レコードがある ！
- 22. 22 4-1 データダウンロード(秘匿情報) データの定義書 を確認しておく
- 23. 23 4-1 データダウンロード(秘匿情報) 小地域統計結果では 、10以下の数値のあ る町丁目等では、 個別に特定されるこ とを考慮して、 秘匿地域（＊）として 結果を隣接する 地域（＠）に足し上げ て表章している。 この例では、 教業上巴町＠に 教業上八文字町*の 統計結果が 合算されている
- 24. 24 4-1 データダウンロード(図形情報) 小地域統計結果 をダウンロード ◆境界データ 世界測地系平面 直角座標系・ Shape形式 京都市中京区 を選んで、 A002005212005XYSWC26104.zip ファイルを D:¥tempに保存 する
- 25. 25 4-1 データダウンロード(図形情報) A002005212005XYSWC26104.zipを D:¥tempに解凍する h22ka26104.dbf h22ka26104.prj h22ka26104.shp h22ka26104.shx という 京都市中京区の 町丁目を示す ４つのファイルが 解凍される
- 26. 26 4-1 データダウンロード(図形情報) シェープファイル(Shape File)とは、 図形情報と属性情報をもった地図データファイル 一般に広く公開されており、GIS業界の標準フォーマット *.dbf： 属性データ *.shp： 図形データ *.shx： インデックス データ *.sbn： 空間インデックス データ *.sbx： 空間インデックス データ *.prj： 投影情報 シェープファイルとは？出典 ㈱パスコHP http://www.pasco.co.jp/recommend/word/word028/
- 27. 27 4-1 データダウンロード(図形情報) エクセルを起動 して、 ファイル(F) 開く(O) -ファイルの種 類(T)でdBASEフ ァイルを選んで 、 D:¥temp¥ h22ka26104.dbf を開く
- 28. 28 4-1 データダウンロード(図形情報) 京都市中京区の 町丁目形状を示 すファイルの 属性情報が開く 一番、右に KEY_CODE の項目があるの を確認しておく
- 29. 29 4-2 テーブル結合 (x1,y1) (x2,y2) (x3,y3) (x1,y1) (x2,y2) (x3,y3) ポイント（点） 町丁目の図形情報 h22ka26104.shp 小地域統計結果 tblT000055C26104.txt 町丁目の属性情報 h22ka26104.dbf と 小地域統計結果 tblT000055C26104を 両者にあるデータKEY_CODE で2つのテーブルのデータを 結合する。 （テーブル結合処理） 町丁目の属性情報 h22ka26104.dbf テーブル結合
- 30. 30 4-2 テーブル結合 ①データの 追加ボタン を押して、 D:¥tempの h22ka26104. shpを追加す る。
- 31. 31 4-2 テーブル結合 自分で ダウンロードした 京都市中京区の 町丁目が追加され る。
- 32. 32 4-2 テーブル結合 右クリック - 属性テー ブルを開く 一番右に KEY_CODEがあ るのを確認 しかし、この フィールドは 文字列 型
- 33. 33 4-2 テーブル結合 フールドの追加 名前 Keycode2 タイプ Long Integer (数値 型） 精度 11桁
- 34. 34 4-2 テーブル結合 テーブル上で 右クリック - フィールド演算 - KEY_CODE をダブルクリッ クして選択 OK
- 35. 35 4-2 テーブル結合 文字列型の KEY_CODEのデ ータが、 数値型の Keycode2のフ ィールドに入 力される。 数値型の KEY_CODEのデ ータができた ！
- 36. 36 4-2 テーブル結合 h22ka26104で 右クリック – 属性の結合とリレート(J) – 結合(J)を選択
- 37. 37 4-2 テーブル結合 1.keycode2 2.tblT000055C26104.txt 3.KEY_CODE を選択 結合オプション すべてのレコードを保持 OK
- 38. 38 4-2 テーブル結合 tblT000055C26104.txt のデータが h22ka26104の図形情報に 結合される。
- 39. 39 4-2 テーブル結合 (x1,y1) (x2,y2) (x3,y3) (x1,y1) (x2,y2) (x3,y3) ポイント（点） 町丁目の図形情報 h22ka26104.shp 小地域統計結果 tblT000055C26104.txt 町丁目の属性情報 h22ka26104.dbf と 小地域統計結果 tblT000055C26104を 両者にあるデータKEY_CODE で2つのテーブルのデータを 結合する。 （テーブル結合処理） 町丁目の属性情報 h22ka26104.dbf テーブル結合
- 40. 40 4-3 GISで表示 住宅の種類・所有の関係別一般世帯数、延べ面積 の小地域統計結果を地図化しましょう！ h22ka26104をダブルクリック -数値分類 -等級色 -値 持ち家で OK
- 41. 41 4-3 GISで表示 町丁目単位の小地域統計結果である 持ち家の数が地図化された。
- 42. 42 4-3 GISで表示 持ち家の数を世帯数で 正規化した値を地図化する
- 43. 43 4-3 GISで表示 持ち家の数/世帯数 ＝ 持ち家率が 地図化される
- 44. 44 4-3 GISで表示 持ち家の数/世帯数 ＝ 持ち家率が 地図化される ここまで、作業した状態を保 存しておく。 ファイル(F) 名前をつけて保存(A) ファイル名(N)で GIS04の後に各自の名前を入力 して GIS04aoki.mxd で保存
- 45. 45 4-4 レイアウト（印刷） レイアウトビュー ボタンを押す
- 46. 46 4-4 レイアウト（印刷） 印刷レイア ウト画面に 切り替わる
- 47. 47 4-4 レイアウト（印刷） 地図、凡例、ス ケールバー、方 位記号を整える ファイル(F) ページ設定(U)
- 48. 48 4-4 レイアウト（印刷） プリンタ名、 用紙サイズを 設定して、 ファイル(F) 印刷(p)で 印刷できる
- 49. 49 4-4 レイアウト（印刷） A4サイズで は小さすぎ る場合はタ イル分割で 印刷もでき る
- 50. 50 4-4 レイアウト（エクスポート） 策定計画書な どに 地図を貼り付 けたい場合、 ファイル(F) マップのエク スポート(E) でエクスポー トできる
- 51. 51 4-4 レイアウト（エクスポート） ファイルの 種類(T) - 画像出力し たい場合は jpegなどを 選択 ファイル単 体で地図を 見せたい場 合はpdfなど を選択 - 保存(S)
- 52. 52 4-4 課題 自分の関心のある地域 （土地勘ある方が良い）の ①地図形状の情報 ②小地域統計結果 を 4-1 e-statから、データダウンロード 4-2 テーブル結合 4-3 GISで表示 4-4 レイアウト（エクスポート） 考察：統計数値を地図化してみて わかることを発表
- 53. 53 第4回 地域分析に利用するGISデータの入手・加工・利用方法 まとめ 4-1 データダウンロード 4-2 テーブル結合 4-3 GISで表示 4-4 レイアウト（エクスポート） 自分で データを 入手・加工・ 利用した！！
