- 1. 1 GISと地域分析 立命館大学院公務研究科 2014 第3回 GISソフトの基本操作 ② 様々な地図表現で 地域の傾向を知る
- 2.
- 3. 3 ①データの追加 GISの画面にいろんなデータを レイヤー（層） として、 重ね合わせていく GISの画面
- 4.
- 5. 5 ③オーバーレイ（重ね合せ） オーバーレイの概念図 出典 http://www.sci.osaka-cu.ac.jp/~masumoto/vuniv2000/gis01.html いろんなデータを レイヤー（層） として、 重ね合わせること ができる 各データ間の 空間的関係， 特性を調べること ができる
- 6. 6 図形の情報 属性の情報 ④ラベリング
- 7. 7 ⑤属性テーブルを開く 図形の情報 属性の情報

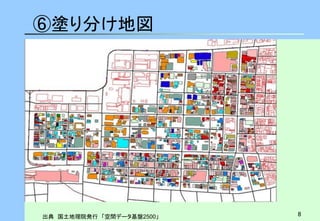

- 8. 8 ⑥塗り分け地図 出典国土地理院発行 「空間データ基盤2500」
- 9. 9 ⑦図形データの確認(ArcCatlog) 出典国土地理院発行 「空間データ基盤2500」 (x1,y1) (x2,y2) (x3,y3) (x1,y1) (x2,y2) (x3,y3) (x1,y1) (x2,y2) (x3,y3) ポイント（点） ・点 ・線 ・面
- 10. 10 第2回 GISソフトの基本操作①地図の表示まとめ 2-1 データの追加 2-2 表示の変更 2-3 オーバーレイ（重ね合せ） 2-4 ラベリング 2-5 属性テーブルを開く 2-6 塗り分け地図 2-7 図形データの確認(ArcCatlog)
- 11. 11 第3回 GISソフトの基本操作② 様々な地図表現で地域の傾向を知る 3-1 様々な統計地図 3-2 ドットマップ 3-3 図形表現図 3-4 階級区分図（コロプレスマップ） 3-5 メッシュマップ 3-6 印刷レイアウト
- 12. 12 図形の情報 属性の情報 GISとは？ 地理空間情報システム Geographic Information Systemsの略 地図（図形）の情報と 地図にかかる様々な情報（属性の情報）を 総合的に管理できるデータベースのツール
- 13. 13 3-1 統計地図 ある事象の数量や 分布などの 統計的数値を， 地図上に さまざまな方法で 表現したもの → その事象の 地域的な特色を， より具体的・視覚 的にとらえることが できる 出典 三重の統計 みえDataBox/Hello!とうけい♪vol.173: http://www.pref.mie.lg.jp/DATABOX/info/hello/vol173.htm
- 14. 14 ○ドットマップ ある事象の数量や分布状況を点（ドット）で表現した統計地図 【例】地震の震央分布図,人口分布図，農作物の分布図… １９９０年から２０００年までの世界の地震の震央分布、マグニチュード４．０以上、深さ５０ｋｍより浅い地震 出典 気象庁HP http://www.jma.go.jp/jma/kishou/know/whitep/2-1.html
- 15. 15 ◆等値線図 ある事象の数量や分布を表すため，地図上で等しい値の点を結んだ等値線を用いて表現した統計地図 【例】等高線図，等温線図，等降水量線図，等圧線図 ラピ火山（Merapi volcano）の等高線 出典 国土地理院HP http://www.gsi.go.jp/cais/space-topic060428-merapi_cont.html
- 16. 16 ◆等値線図 ある事象の数量や分布を表すため，地図上で等しい値の点を結んだ等値線を用いて表現した統計地図 【例】等高線図，等温線図，等降水量線図，等圧線図 天気図について（等圧線図) 出典 気象庁HP http://www.jma.go.jp/jma/kishou/know/kurashi/tenkizu.html
- 17. 17 ○図形表現図 統計数値を視覚的に比較させるため，数値の大小を図形の大きさで表現した統計地図 【例】電力使用量，都市別人口，国別工業生産額，駅別乗降客数… 日本の都道府県別家庭用電力使用量 出典 大阪教育大学 山田地理研究室HP http://www.osaka-kyoiku.ac.jp/~syamada/map_syamada/shosen2011b_syamada_map.html
- 18. 18 ◆流線図 物資や人などの移動の量や方向を流線によって表現した統計地図 【例】鉄貿易の流れ,原油の国際移動，労働者の国際移動… 2003年の鉄鉱石,鉄鋼,くず鉄の貿易の流れ マテリアルフローデータブック - 出典 国立環境研究所HP http://www.cger.nies.go.jp/publications/report/d022/mateflow.html
- 19. 19 ◆カルトグラム（変形地図） 出典日本のカルトグラム(http://d.hatena.ne.jp/naraba/20110820/p1) 各地域の統計数値をより効果的に表すため， 本来の地図の形を統計データに基づいて面積や距離を 伸縮した変形させた統計地図 【例】人口，年間降雪量 人口 年間降雪量 通常の地図
- 20. 20 ○階級区分図（コロプレスマップ） 都道府県・市区町村別人口増減率（平成22年） 出典 総務省 統計局HP 日本統計地図 http://www.stat.go.jp/data/chiri/map/index.htm 統計数値をいくつかの階級に区分し，各階級ごとに異なった色彩や 模様などを用いて分布を表現した統計地図 【例】人口増減率，国別人口密度…

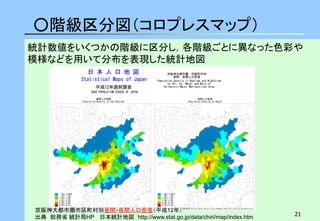

- 21. 21 ○階級区分図（コロプレスマップ） 京阪神大都市圏市区町村別昼間・夜間人口密度（平成12年）出典 総務省 統計局HP 日本統計地図 http://www.stat.go.jp/data/chiri/map/index.htm 統計数値をいくつかの階級に区分し，各階級ごとに異なった色彩や 模様などを用いて分布を表現した統計地図
- 22. 22 ○メッシュマップ 地図上を等しい面積の方眼（メッシュ）で区切り，方眼にあたる地域を単位として数値を表現した統計地図 【例】アメダス… 出典 総務省 統計局HP 地域メッシュ統計の利用例 http://www.stat.go.jp/data/mesh/index.htm
- 23. 23 ○メッシュマップ 地図上を等しい面積の方眼（メッシュ）で区切り，方眼にあたる地域を単位として数値を表現した統計地図 【例】アメダス… アメダス 出典 気象庁HP http://www.jma.go.jp/jp/amedas/
- 24. 24 ○メッシュマップ 出典総務省 統計局HP 地域メッシュ統計地図 http://www.stat.go.jp/data/mesh/index.htm
- 25. 25 ○メッシュマップ 出典文部科学省放射線量等分布マップ拡大サイト (http://ramap.jaea.go.jp/map/map.html) 文部科学省 緊急時迅速放射能影響予測ネットワークシステム （SPEEDI）
- 26. 26 3-1様々な統計地図 ○ドットマップ ○図形表現図 ◆等値線図 ◆流線図 ◆カルトグラム（変形地図） ○階級区分図（コロプレスマップ） ○メッシュマップ
- 27.
- 28.
- 29. 29 作業用データをコピーする dataフォルダをダブルクリックして、 開く
- 30. 30 作業用データをコピーする ①その中のGISフォルダをフォルダをダブルクリックして開く。 ②その中の2012GIS03.zipファイルを デスクトップにある 「(M) 一時保存用」(D:¥temp)の中にコピーする。 ③コピーしたD:¥temp¥ 2012GIS03.zipを 右クリックして場所を指定“D:¥temp”して解凍
- 31. 31 ArcGISを起動する 2012GIS03.mxdをダブルクリックする。 デスクトップにある 「(M) 一時保存用」(D:¥temp)を 開いて、
- 32.
- 33. 33 ArcGIS画面の紹介 ツールバー ＜ツールバーの説明＞ マウスで指定した範囲に拡大 マウスで指定した範囲に縮小 25％拡大 25％縮小 マウスのクリック＆ドラッグ により表示範囲を移動 全体表示 直前の表示範囲に戻す フィーチャ（レイヤ内の図形要素）の 選択 図形や文字などの選択 個別属性表示
- 34. 34 3-2 ドットマップ ①データの 追加ボタン を押し、 background – data - 京 都市_町丁・ 字等.shpを 追加する。
- 35. 35 3-2 ドットマップ 京都市_町丁 ・字等を ダブルクリ ック
- 36. 36 3-2 ドットマップ 京都市_町丁・字等 をダブルクリック シンボルタブ 表示(S)- 数値分類- ドット密度 – JINKO – > でOK
- 37. 37 3-2 ドットマップ なにやら 表示されている このあたりを 拡大する
- 38. 38 3-2 ドットマップ 1ドット=2000 つまり、 人口2000人を １つの○として 統計地図が表示 される
- 39. 39 3-2 ドットマップ 京都市_町丁・字等 をダブルクリック ドット値(V)を 200にして、 シンボルの色を変 えて、OK
- 40. 40 3-2 ドットマップ 1ドット=200 つまり、人口200 人を１つの○と して、統計地図 が表示される ○密度の濃い所 は人口が多い でも、京都市中 心部などは。。
- 41. 41 3-3図形表現図 京都市_町丁・字等をダブルクリック シンボルタブ 表示(S)- 等級シンボル- 値(v) – JINKO – でOK
- 42. 42 3-3図形表現図 京都市_町丁・字等の人口５階級に 応じた円シンボル で統計地図が表示 される。 ○の大きな所は 人口が多い
- 43. 43 3-4 コロプレスマップ（階級区分図） 出典 国土地理院発行 「空間データ基盤2500」 シンボルタブ カテゴリ- 数値分類- 等級分類値 – JINKO でOK
- 44. 44 3-4 コロプレスマップ（階級区分図） 出典 国土地理院発行 「空間データ基盤2500」 京都市の 町丁・字ごと の人口数に 応じた統計地 図が描かれる 人口数の 多い所は どこでしょう？
- 45. 45 3-4 コロプレスマップ（階級区分図） 出典 国土地理院発行 「空間データ基盤2500」 iボタンを押 して、該当 地域をクリ ック 対象地域の 情報が見れ る 岩倉 岩倉長谷町 4339人 がわかる
- 46. 46 3-4 コロプレスマップ（階級区分図） 出典 国土地理院発行 「空間データ基盤2500」 これって、 面積が大き いから。。
- 47. 47 3-4 絶対分布図と相対分布図 ◇絶対分布図 実数・絶対値の分布を，その数量が分布する位置に表示した統計 地図 【例】ドットマップ（点描図），図形表現図…
- 48. 48 3-4 絶対分布図と相対分布図 ◇絶対分布図 実数・絶対値の分布を，その数量が分布する位置に表示した統計 地図 【例】ドットマップ（点描図），図形表現図… ◇相対分布図 割合・平均値などの相対値を用いて，その数量の分布を表現した 統計地図 → いくつかの階級に区分して相対的比較を行いやすくしている 【例】階級区分図，メッシュマップ…

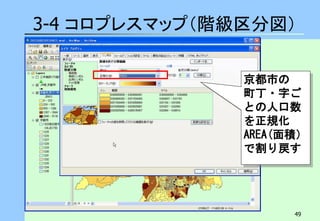

- 49. 49 3-4 コロプレスマップ（階級区分図） 京都市の 町丁・字ご との人口数 を正規化 AREA(面積） で割り戻す
- 50. 50 3-4 コロプレスマップ（階級区分図） 人口÷ AREA(面積） =人口密度 ５階級での 統計地図が表 示される
- 51. 51 3-4 コロプレスマップ（階級区分図） 人口密度の 高い町丁目 はどこでし ょうか？
- 52. 52 3-4 コロプレスマップ（階級区分図） 分類(C) 統計情報が 表示される 分類手法 (M)で変更 できる
- 53. 53 3-4 コロプレスマップ（階級区分図） カラーラン プ(R)で 段階色を 変更できる
- 54.
- 55. 55 3-5 メッシュマップ ①データの 追加ボタン を押し、 background – data - pop0_4_500. tifを追加
- 56. 56 3-5 メッシュマップ pop0_4_500. tifを上にし て、ダブル クリック 表示-ストレ ッチ- カラーラン プを変更し て色を変え てみる
- 57. 57 3-5 メッシュマップ 500mメッシ ュ単位の 人口のメッ シュマップ が表示され る
- 58. 58 3-5 メッシュマップ 京都市の 町丁・字境界 と重ねてみる と連続量にな っているのが わかる
- 59. 59 3-5 メッシュマップ Iボタンで 500mメッシュ ごとの人口数 が確認できる
- 60. 60 3-6 レイアウト（印刷） レイアウトビュー ボタンを押す
- 61. 61 3-6 レイアウト（印刷） 印刷レイア ウト画面に 切り替わる
- 62. 62 3-6 レイアウト（印刷） 地図、凡例、ス ケールバー、方 位記号を整える ファイル(F) ページ設定(U)
- 63. 63 3-6 レイアウト（印刷） プリンタ名、 用紙サイズを 設定して、 ファイル(F) 印刷(p)で 印刷できる
- 64. 64 3-6 レイアウト（印刷） A4サイズで は小さすぎ る場合はタ イル分割で 印刷もでき る

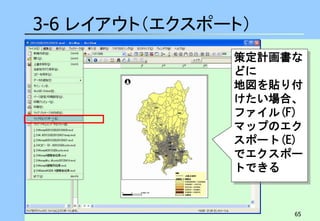

- 65. 65 3-6 レイアウト（エクスポート） 策定計画書な どに 地図を貼り付 けたい場合、 ファイル(F) マップのエク スポート(E) でエクスポー トできる
