0円でできる自宅InfiniBandプログラム
InfiniBand Verbs/RDMAプログラムのさわりと、実機が不要なsoftware-based InfiniBand driverの紹介。
0円でできる自宅InfiniBandプログラム
- 1.
- 2.

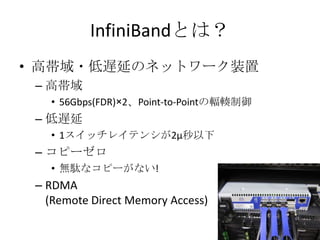

- 3. InfiniBandとは？ • 高帯域・低遅延のネットワーク装置 – 高帯域 •56Gbps(FDR)×2、Point-to-Pointの輻輳制御 – 低遅延 • 1スイッチレイテンシが2μ秒以下 – コピーゼロ • 無駄なコピーがない! – RDMA (Remote Direct Memory Access)

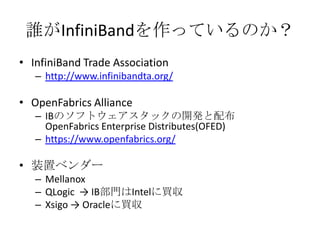

- 4. 誰がInfiniBandを作っているのか？ • InfiniBand TradeAssociation – http://www.infinibandta.org/ • OpenFabrics Alliance – IBのソフトウェアスタックの開発と配布 OpenFabrics Enterprise Distributes(OFED) – https://www.openfabrics.org/ • 装置ベンダー – Mellanox – QLogic → IB部門はIntelに買収 – Xsigo → Oracleに買収

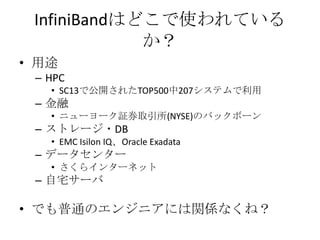

- 5. InfiniBandはどこで使われている か？ • 用途 – HPC •SC13で公開されたTOP500中207システムで利用 – 金融 • ニューヨーク証券取引所(NYSE)のバックボーン – ストレージ、DB • EMC Isilon IQ、Oracle Exadata – データセンター • さくらインターネット – 自宅サーバ • でも普通のエンジニアには関係なくね？

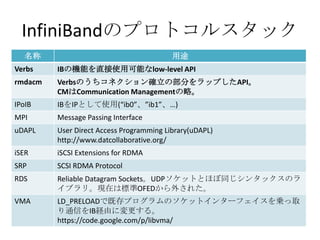

- 6. InfiniBandのプロトコルスタック 名称 用途 Verbs IBの機能を直接使用可能なlow-level API rmdacm Verbsのうちコネクション確立の部分をラップしたAPI。 CMはCommunication Managementの略。 IPoIB IBをIPとして使用(“ib0”、”ib1”、…) MPI MessagePassing Interface uDAPL User Direct Access Programming Library(uDAPL) http://www.datcollaborative.org/ iSER iSCSI Extensions for RDMA SRP SCSI RDMA Protocol RDS Reliable Datagram Sockets。UDPソケットとほぼ同じシンタックスのラ イブラリ。現在は標準OFEDから外された。 VMA LD_PRELOADで既存プログラムのソケットインターフェイスを乗っ取 り通信をIB経由に変更する。 https://code.google.com/p/libvma/

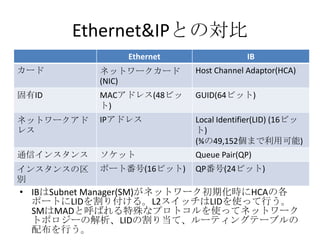

- 7. Ethernet&IPとの対比 Ethernet IB カード ネットワークカード (NIC) Host Channel Adaptor(HCA) 固有ID MACアドレス(48ビッ ト) GUID(64ビット) ネットワークアド レス IPアドレス LocalIdentifier(LID) (16ビッ ト) (¾の49,152個まで利用可能) 通信インスタンス ソケット Queue Pair(QP) インスタンスの区 ポート番号(16ビット) QP番号(24ビット) • EthernetがMACアドレスを使ってL2スイッチを行う。他のノー 別 ドの存在はブロードキャストで調べる。 • IBはSubnet Manager(SM)がネットワーク初期化時にHCAの各 ポートにLIDを割り付ける。L2スイッチはLIDを使って行う。 SMはMADと呼ばれる特殊なプロトコルを使ってネットワーク トポロジーの解析、LIDの割り当て、ルーティングテーブルの 配布を行う。
- 8. InfiniBandプログラミングに必要な もの • 標準的なLinuxディストリ • パッケージ –rdma – libibverbs – libibverbs-devel • ヘッダーファイル – #include <infiniband/verbs.h> • ライブラリリンク – -libverbs
- 9. Verbsの通信モデル • Services – RC(XRC)、RD、UC、UDの4(+1)種類 •Reliable(再送制御あり)、Unreliable(なし) • Connection(送信順序あり)、Datagram(なし) – RCはTCP、UDはUDに相当 • ただしconnectionでもメッセージ境界がある – RDとUCは使われない • Operations – – – – SEND-RECV RDMA WRITE RDMA READ Atomic operations

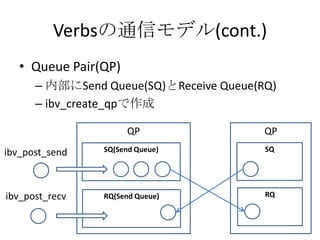

- 10. Verbsの通信モデル(cont.) • Queue Pair(QP) –内部にSend Queue(SQ)とReceive Queue(RQ) – ibv_create_qpで作成 QP QP ibv_post_send SQ(Send Queue) SQ ibv_post_recv RQ(Send Queue) RQ

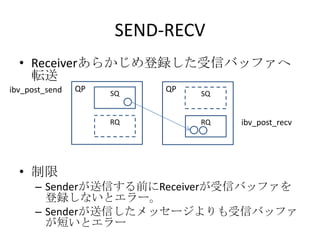

- 11. SEND-RECV • Receiverあらかじめ登録した受信バッファへ 転送 ibv_post_send QP SQ RQ QP SQ RQ ibv_post_recv • 制限 –Senderが送信する前にReceiverが受信バッファを 登録しないとエラー。 – Senderが送信したメッセージよりも受信バッファ が短いとエラー

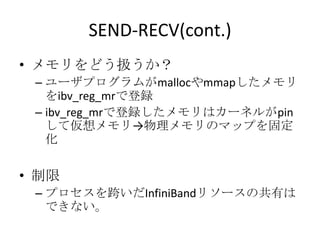

- 12. SEND-RECV(cont.) • メモリをどう扱うか？ – ユーザプログラムがmallocやmmapしたメモリ をibv_reg_mrで登録 –ibv_reg_mrで登録したメモリはカーネルがpin して仮想メモリ→物理メモリのマップを固定 化 • 制限 – プロセスを跨いだInfiniBandリソースの共有は できない。

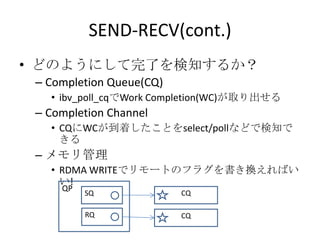

- 13. SEND-RECV(cont.) • どのようにして完了を検知するか？ – CompletionQueue(CQ) • ibv_poll_cqでWork Completion(WC)が取り出せる – Completion Channel • CQにWCが到着したことをselect/pollなどで検知で きる – メモリ管理 • RDMA WRITEでリモートのフラグを書き換えればい い! QP SQ CQ RQ CQ

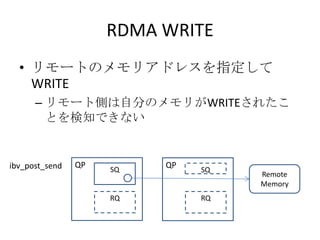

- 14. RDMA WRITE • リモートのメモリアドレスを指定して WRITE –リモート側は自分のメモリがWRITEされたこ とを検知できない ibv_post_send QP SQ RQ QP SQ RQ Remote Memory

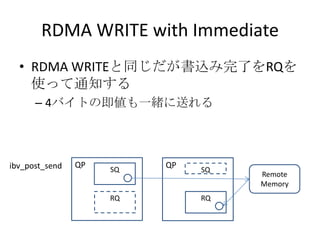

- 15. RDMA WRITE withImmediate • RDMA WRITEと同じだが書込み完了をRQを 使って通知する – 4バイトの即値も一緒に送れる ibv_post_send QP SQ RQ QP SQ RQ Remote Memory

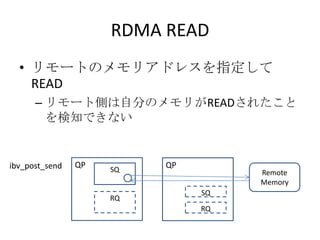

- 16. RDMA READ • リモートのメモリアドレスを指定して READ –リモート側は自分のメモリがREADされたこと を検知できない ibv_post_send QP SQ RQ QP Remote Memory SQ RQ

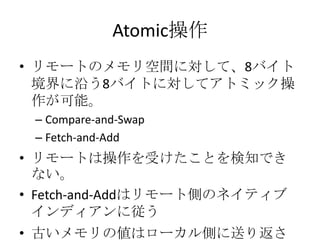

- 17. Atomic操作 • リモートのメモリ空間に対して、8バイト 境界に沿う8バイトに対してアトミック操 作が可能。 – Compare-and-Swap –Fetch-and-Add • リモートは操作を受けたことを検知でき ない。 • Fetch-and-Addはリモート側のネイティブ インディアンに従う • 古いメモリの値はローカル側に送り返さ

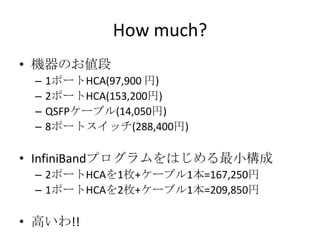

- 18. How much? • 機器のお値段 – – – – 1ポートHCA(97,900円) 2ポートHCA(153,200円) QSFPケーブル(14,050円) 8ポートスイッチ(288,400円) • InfiniBandプログラムをはじめる最小構成 – 2ポートHCAを1枚+ケーブル1本=167,250円 – 1ポートHCAを2枚+ケーブル1本=209,850円 • 高いわ!!

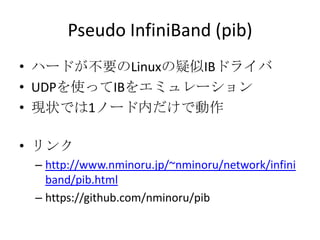

- 19. Pseudo InfiniBand (pib) •実機ハードが不要の疑似IBドライバ • UDPを使ってIBをエミュレーション • 現状では1ノード内だけで動作 • リンク – http://www.nminoru.jp/~nminoru/network/infini band/pib.html – https://github.com/nminoru/pib

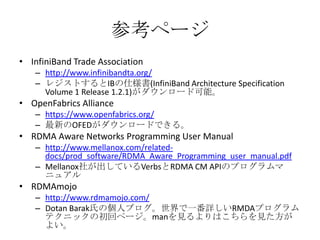

- 20. 参考ページ • InfiniBand TradeAssociation – http://www.infinibandta.org/ – レジストするとIBの仕様書(InfiniBand Architecture Specification Volume 1 Release 1.2.1)がダウンロード可能。 • OpenFabrics Alliance – https://www.openfabrics.org/ – 最新のOFEDがダウンロードできる。 • RDMA Aware Networks Programming User Manual – http://www.mellanox.com/relateddocs/prod_software/RDMA_Aware_Programming_user_manual.pdf – Mellanox社が出しているVerbsとRDMA CM APIのプログラムマ ニュアル • RDMAmojo – http://www.rdmamojo.com/ – Dotan Barak氏の個人ブログ。世界で一番詳しいRMDAプログラム テクニックの初回ページ。manを見るよりはこちらを見た方が よい。
