![まずはピアツーピアから
検証してわかったこと：
結局カードにはIPを振るし、振ってしまえば通常の
NICと変わらない
対応OSはCentOS系なら問題なし、仮想化ハイパー
バイザーの対応も進んでいる
Infinibandネットワーク内にはSubnet Managerが最低1つ
起動していなければならない。
SubnetManagerはInfinibandスイッチに内蔵した製品もある。
[root@ml115 ~]# ifconfig -a
Ifconfig uses the ioctl access method to get the full address information, which limits hardware addresses to 8 bytes.
Because Infiniband address has 20 bytes, only the first 8 bytes are displayed correctly.
Ifconfig is obsolete! For replacement check ip.
ib0 Link encap:InfiniBand HWaddr 80:00:XX:XX:XX:80:00:00:00:00:00:00:00:00:00:00:00:00:00:00
inet addr:192.168.50.60 Bcast:192.168.50.255 Mask:255.255.255.0
inet6 addr: XXXX::XXXX:XXXX:21:f669/64 Scope:Link
UP BROADCAST RUNNING MULTICAST MTU:65520 Metric:1
RX packets:3899403 errors:0 dropped:0 overruns:0 frame:0
TX packets:2403903 errors:0 dropped:1 overruns:0 carrier:0
collisions:0 txqueuelen:256
RX bytes:5281126042 (4.9 GiB) TX bytes:818652155 (780.7 MiB)
7](https://image.slidesharecdn.com/san-120316215807-phpapp01/75/slide-7-2048.jpg)
![ピアツーピア検証ではまったポイント 3点
２、ファームウェアの更新
mst statusコマンドでデバイスを調べる→そんなものはない！
[root@ml115 ~]# mst status
MST modules:
------------
MST PCI module is not loaded
MST PCI configuration module is not loaded
MST devices:
------------
No MST devices found
・・・mst startでサービスを開始すると問題なくデバイス発見。
[root@ml115 ~]# mst start
Starting MST (Mellanox Software Tools) driver set
Loading MST PCI module - Success
Loading MST PCI configuration module - Success
Create devices
[root@ml115 ~]# mst status
MST modules:
------------
MST PCI module loaded
MST PCI configuration module loaded
MST devices:
------------
/dev/mst/mt25218_pci_cr0 - PCI direct access.
bus:dev.fn=12:00.0 bar=0xfdf00000 size=0x100000
Chip revision is: A0
/dev/mst/mt25218_pciconf0 - PCI configuration cycles access.
bus:dev.fn=12:00.0 addr.reg=88 data.reg=92
Chip revision is: A0
9](https://image.slidesharecdn.com/san-120316215807-phpapp01/75/slide-9-2048.jpg)
自宅スケーラブル・ファイルシステムのご紹介
- 1.
- 2.
- 3.
- 4.
- 5.
- 6. まずはピアツーピアから すべての道は1本から・・・ さまざまな高速インターフェースがある中選択したのは：Infiniband １、10Gbから56Gbまで、基本的に使い方は一緒でつぶしが効きそう （大まかには） ２、インターフェースの価格が安かった （中古で3000円台、ケーブル8000円） 40G/56G QDR 10G/20G SDR Infiniband Infiniband 6
- 7. まずはピアツーピアから 検証してわかったこと： 結局カードにはIPを振るし、振ってしまえば通常の NICと変わらない 対応OSはCentOS系なら問題なし、仮想化ハイパー バイザーの対応も進んでいる Infinibandネットワーク内にはSubnet Managerが最低1つ 起動していなければならない。 SubnetManagerはInfinibandスイッチに内蔵した製品もある。 [root@ml115 ~]# ifconfig -a Ifconfig uses the ioctl access method to get the full address information, which limits hardware addresses to 8 bytes. Because Infiniband address has 20 bytes, only the first 8 bytes are displayed correctly. Ifconfig is obsolete! For replacement check ip. ib0 Link encap:InfiniBand HWaddr 80:00:XX:XX:XX:80:00:00:00:00:00:00:00:00:00:00:00:00:00:00 inet addr:192.168.50.60 Bcast:192.168.50.255 Mask:255.255.255.0 inet6 addr: XXXX::XXXX:XXXX:21:f669/64 Scope:Link UP BROADCAST RUNNING MULTICAST MTU:65520 Metric:1 RX packets:3899403 errors:0 dropped:0 overruns:0 frame:0 TX packets:2403903 errors:0 dropped:1 overruns:0 carrier:0 collisions:0 txqueuelen:256 RX bytes:5281126042 (4.9 GiB) TX bytes:818652155 (780.7 MiB) 7
- 8. ピアツーピア検証ではまったポイント 3点 １、カードが壊れていた ebayからカードを調達 →PCIのブラケットがついていない →CX4のコネクターの半田が割れていた →どうやっても1枚だけファームが 上がらない 円高を活用しようとしたが裏目に… 8
- 9. ピアツーピア検証ではまったポイント 3点 ２、ファームウェアの更新 mst statusコマンドでデバイスを調べる→そんなものはない！ [root@ml115 ~]# mst status MST modules: ------------ MST PCI module is not loaded MST PCI configuration module is not loaded MST devices: ------------ No MST devices found ・・・mst startでサービスを開始すると問題なくデバイス発見。 [root@ml115 ~]# mst start Starting MST (Mellanox Software Tools) driver set Loading MST PCI module - Success Loading MST PCI configuration module - Success Create devices [root@ml115 ~]# mst status MST modules: ------------ MST PCI module loaded MST PCI configuration module loaded MST devices: ------------ /dev/mst/mt25218_pci_cr0 - PCI direct access. bus:dev.fn=12:00.0 bar=0xfdf00000 size=0x100000 Chip revision is: A0 /dev/mst/mt25218_pciconf0 - PCI configuration cycles access. bus:dev.fn=12:00.0 addr.reg=88 data.reg=92 Chip revision is: A0 9
- 10. ピアツーピア検証ではまったポイント 3点 ２、ファームウェアの更新 更新のコマンドで、オプションが必要な場合がある（特に新品カードを買ったとき のファーム真っ白状態からは必要だったと思われる） flint -skip_is-d /dev/mst/mt25218_pci_cr0 -i fw-25218-5_3_000-MHEA28- XTC_A1-A3.bin burn 10
- 11. ピアツーピア検証ではまったポイント 3点 ３、ネットワーク設定（IPアドレス） 初めはsystem-config-network-tuiで設定したが、つながらず。 結局下記の設定で動作を確認した。 /etc/sysconfig/network-scripts/ifcfg-ib0 # Pleaseread /usr/share/doc/initscripts-*/sysconfig.txt # for the documentation of these parameters. DEVICE=ib0 BOOTPROTO=static NETMASK=255.255.255.0 TYPE=Infiniband #HWADDR=80:00:04:04:fe:80 IPADDR=192.168.50.60 BROADCAST=192.168.50.255 NETWORK=192.168.50.0 ONBOOT=yes 11
- 12.
- 13.
- 14. 2つの動作モード Distributed Striped Server1 Server1 Server2 Server2 Server3 Server3 ファイル転送速度：各ノード単体の能力に ファイル転送速度：各ノード単体の能力と 左右＝他のサーバーのIOと足並みをそろえ ストライプに参加する台数に左右＝IOの遅 る必要がない いサーバーに足を引っ張られる 14
- 15. 冗長設定：2多重の例 Distributed Server1 Server1 Server2 Server3 Server2 Server3 15

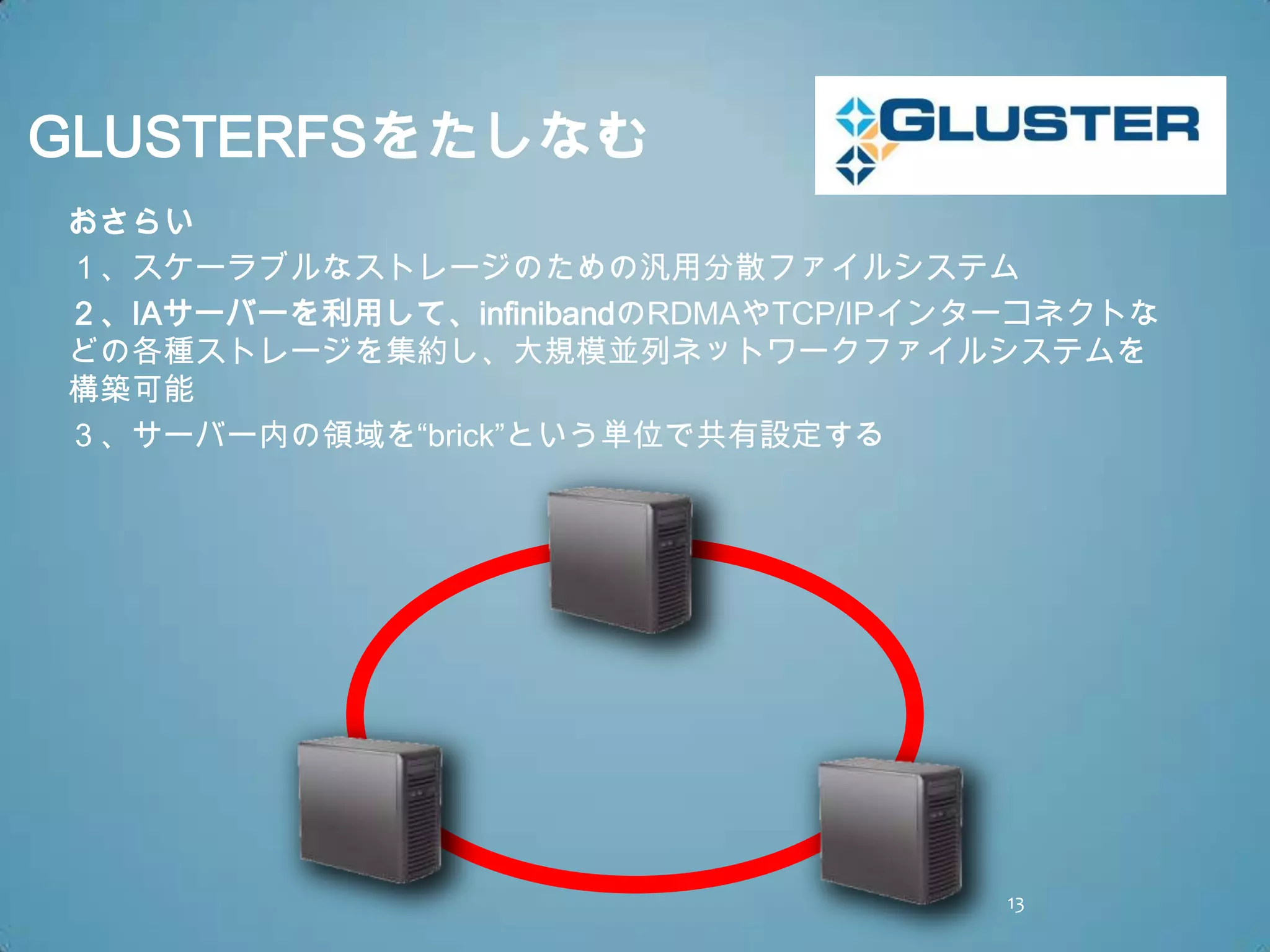

- 16. GLUSTERFSをたしなむ 検証メニュー： distribute+replicate、Striped+replicateの検証 → 最低4台サーバーが必要 マウントする側もinfinibandが必要、また複数からの同時マウントも試したい NFSとRDMAのマウントも同時にできるか試したい → さらに2台追加 合計6台のサーバーと、infiniband HCA,ケーブル、スイッチを駆使した検証が始まる server1 server2 brick1 brick2 brick3 brick4 16

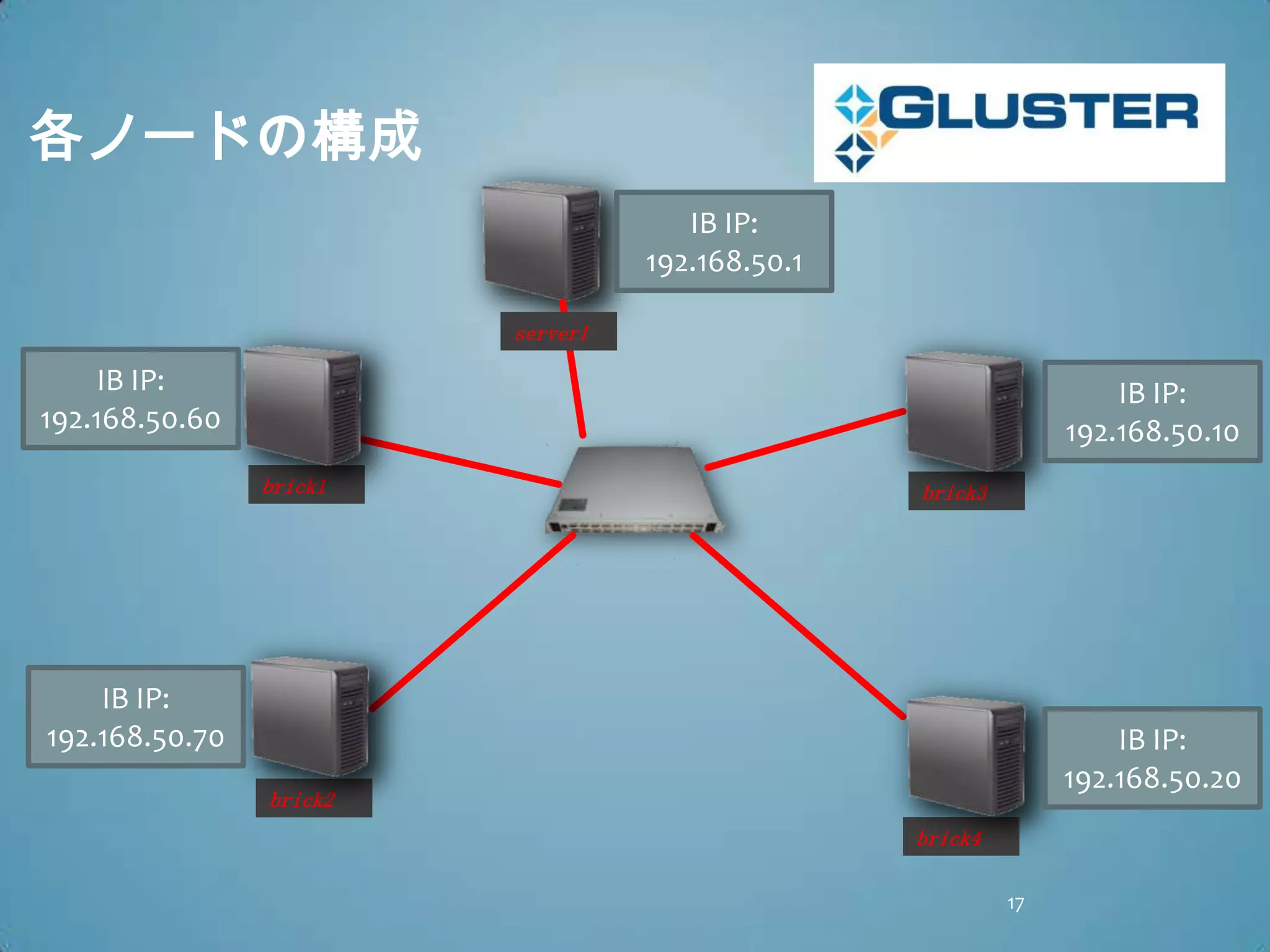

- 17. 各ノードの構成 IB IP: 192.168.50.1 server1 IB IP: IB IP: 192.168.50.60 192.168.50.10 brick1 brick3 IB IP: 192.168.50.70 IB IP: 192.168.50.20 brick2 brick4 17
- 18. VOLUMEの作成 Brick1~4： OS:Scientific Linux 6.1 x86_64 gluster:glusterfs 3.3beta2 infiniband:ofed1.5.3 HCA:Mellanox MHEA-XTC 10Gb Server: OS:CentOS6.0 x86_64 HCA:Mellanox MHEA-XTC 10Gb distributed&duplicateの場合のコマンド gluster volume create glustervol replica 2 transport tcp,rdma 192.168.50.60:/data/brick 192.168.50.70:/data/brick 192.168.50.10:/home/brick 192.168.50.20:/home/brick Striped&duplicateの場合のコマンド gluster volume create glustervol stripe 2 replica 2 transport tcp,rdma 192.168.50.60:/data/brick 192.168.50.70:/data/brick 192.168.50.10:/home/brick 192.168.50.20:/home/brick 18

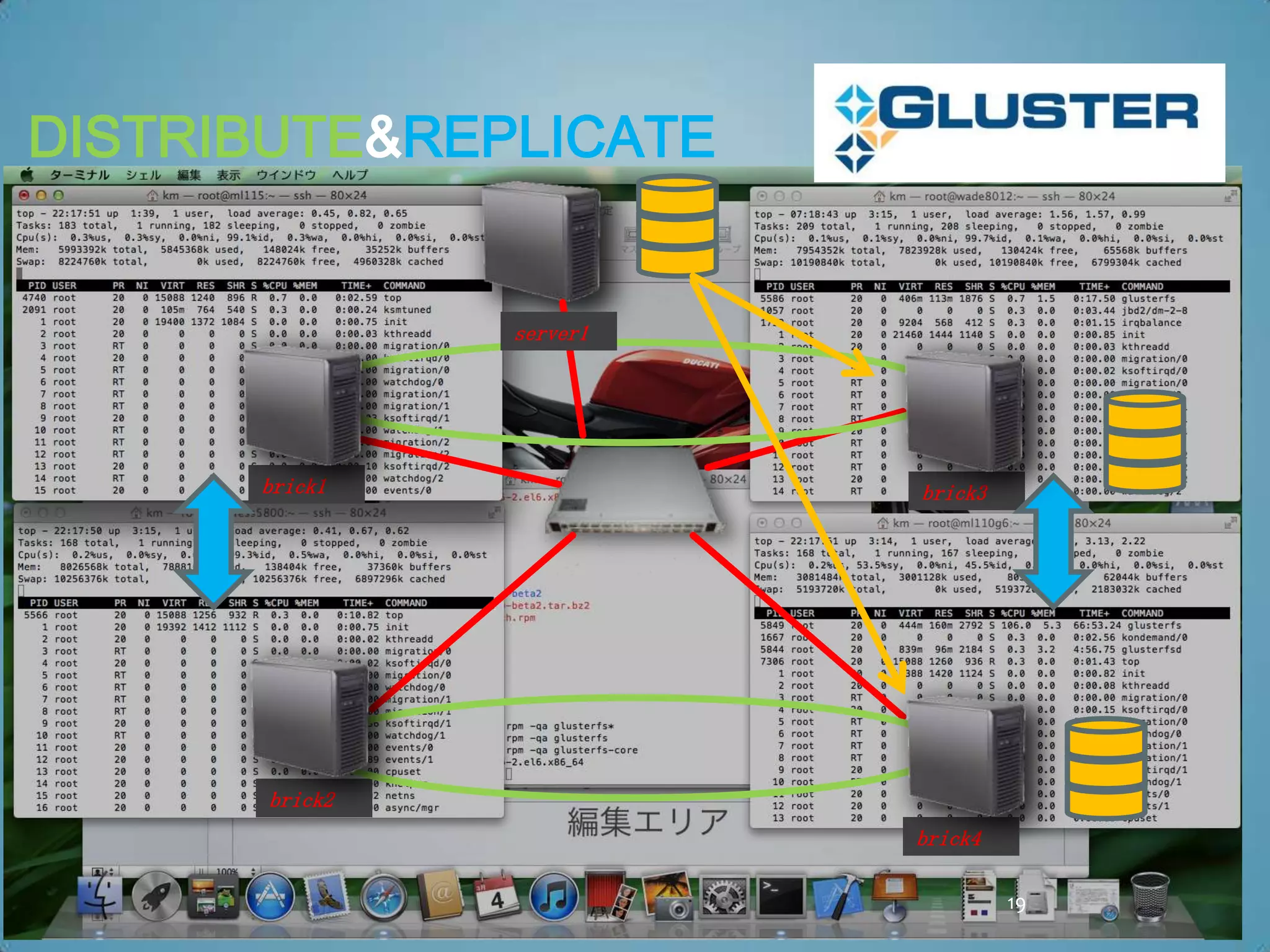

- 19. DISTRIBUTE&REPLICATE server1 brick1 brick3 brick2 brick4 19
- 20. STRIPED&REPLICATE server1 brick1 brick3 brick2 brick4 20
- 21. 複数同時マウント 1つのボリュームに対して、2つのマシンからマウントできるか。 （どちらもglusterネイティブクライアント） → 問題なくマウントできたが、当然ながらロック機能はなし。 mount-t glusterfs -o mountproto=rdma mount -t glusterfs -o mountproto=rdma 192.168.50.10:/glustervol /root/ibtest 192.168.50.10:/glustervol /root/ibtest server1 server2 gluster volume start glustervol brick1 brick2 brick3 brick4 21
- 22. NFSでのマウント 1つのボリュームに対して、2つのマシンからマウントできるか。 （CentOSはglusterネイティブクライアント、ESXi4.1はNFS） → distribute+replicateの時は問題なくマウントできたが、Striped+replicate時には NFSマウントのみできなかった。 mount -t glusterfs -o mountproto=rdma 192.168.50.10:/glustervol /root/ibtest server1 server2 gluster volume start glustervol brick1 brick2 brick3 brick4 22
- 23. GLUSTERFS検証まとめ distribute+replicate、Striped+replicateの検証 → デフォルトはdistributeで、stripedは高速化が期待できるが用途を選びそう。 distributeはファイル実体が確認でき、最悪の場合サルベージできそう。 複数からの同時マウントも試したい NFSとRDMAのマウントも同時にできるか試したい → 同時接続も可能だが、Stripedを組んだ時のNFSの挙動をもう少し検証する必要あり。 server1 server2 brick1 brick2 brick3 brick4 23

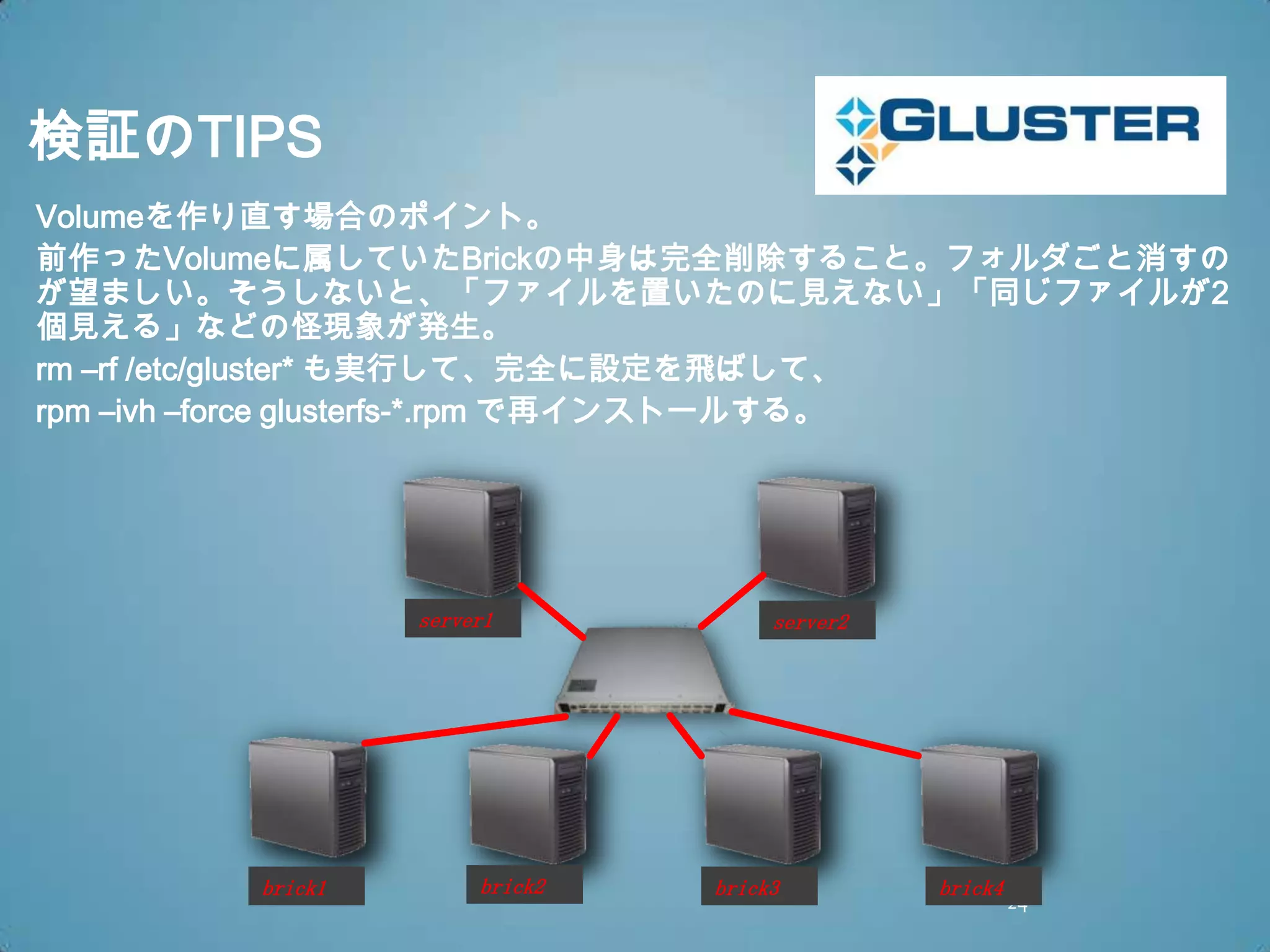

- 24. 検証のTIPS Volumeを作り直す場合のポイント。 前作ったVolumeに属していたBrickの中身は完全削除すること。フォルダごと消すの が望ましい。そうしないと、「ファイルを置いたのに見えない」「同じファイルが2 個見える」などの怪現象が発生。 rm –rf /etc/gluster*も実行して、完全に設定を飛ばして、 rpm –ivh –force glusterfs-*.rpm で再インストールする。 server1 server2 brick1 brick2 brick3 brick4 24

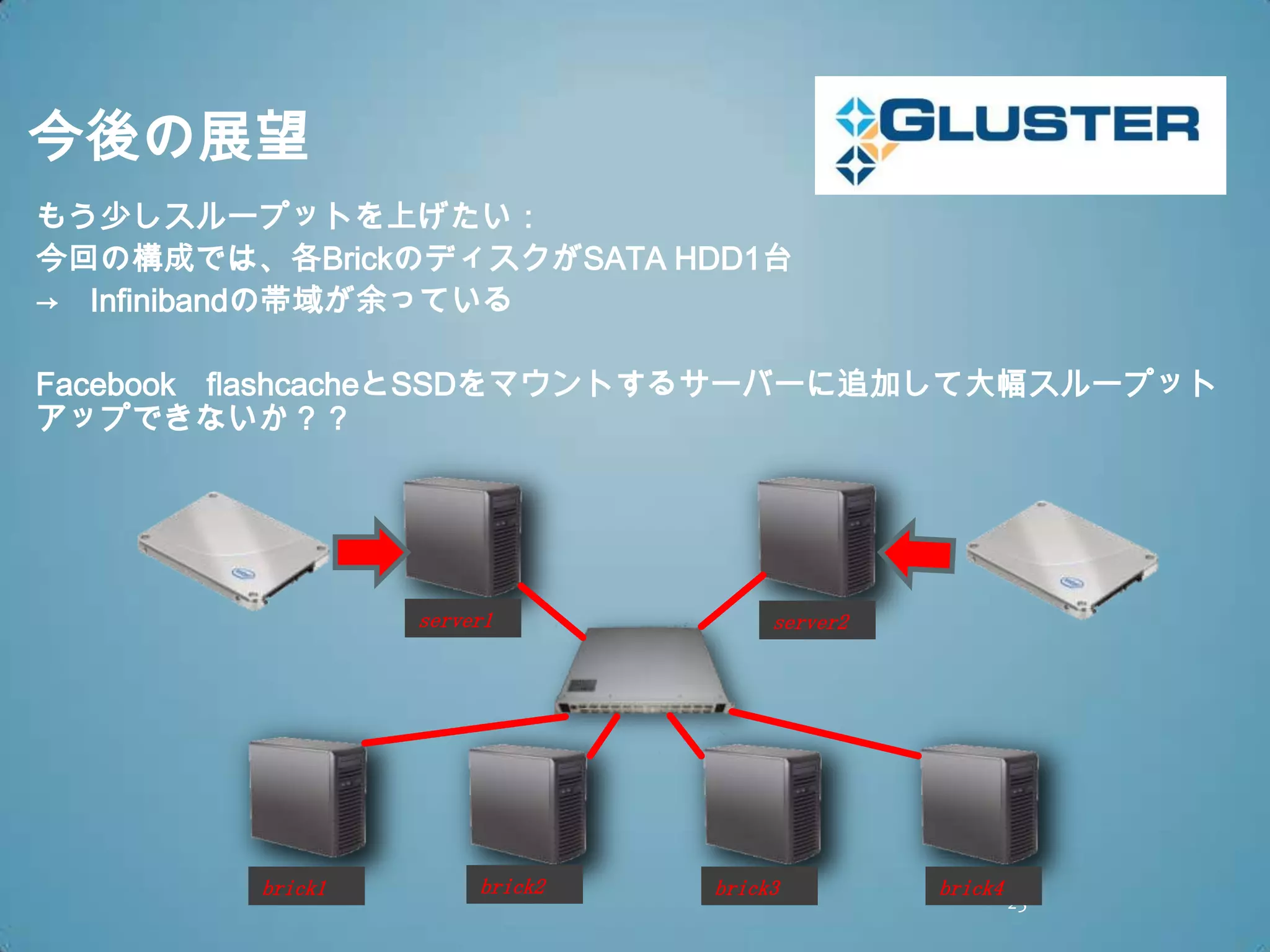

- 25. 今後の展望 もう少しスループットを上げたい： 今回の構成では、各BrickのディスクがSATA HDD1台 → Infinibandの帯域が余っている FacebookflashcacheとSSDをマウントするサーバーに追加して大幅スループット アップできないか？？ server1 server2 brick1 brick2 brick3 brick4 25
- 26. 自宅でスケーラブル ファイルシステム IAサーバーを使って、スケーラブルストレージが容易に組めるように なってきました。 ぜひ、やってみましょう。 server1 server2 brick1 brick2 brick3 brick4 26
- 27.
- 28. BACKUP 28

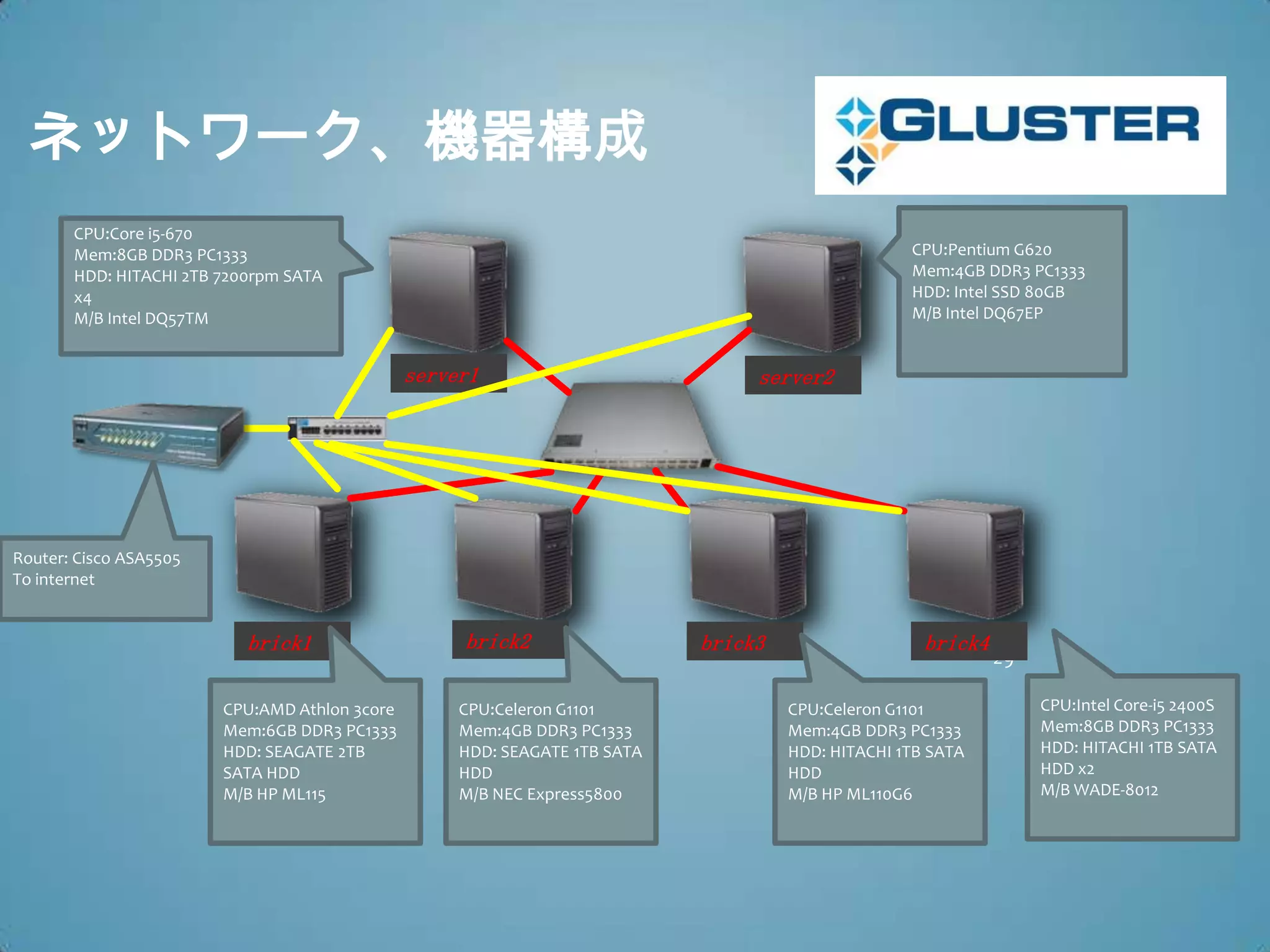

- 29. ネットワーク、機器構成 CPU:Core i5-670 Mem:8GB DDR3 PC1333 CPU:Pentium G620 HDD: HITACHI 2TB 7200rpm SATA Mem:4GB DDR3 PC1333 x4 HDD: Intel SSD 80GB M/B Intel DQ57TM M/B Intel DQ67EP server1 server2 Router: Cisco ASA5505 To internet brick1 brick2 brick3 brick4 29 CPU:AMD Athlon 3core CPU:Celeron G1101 CPU:Celeron G1101 CPU:Intel Core-i5 2400S Mem:6GB DDR3 PC1333 Mem:4GB DDR3 PC1333 Mem:4GB DDR3 PC1333 Mem:8GB DDR3 PC1333 HDD: SEAGATE 2TB HDD: SEAGATE 1TB SATA HDD: HITACHI 1TB SATA HDD: HITACHI 1TB SATA SATA HDD HDD HDD HDD x2 M/B HP ML115 M/B NEC Express5800 M/B HP ML110G6 M/B WADE-8012
