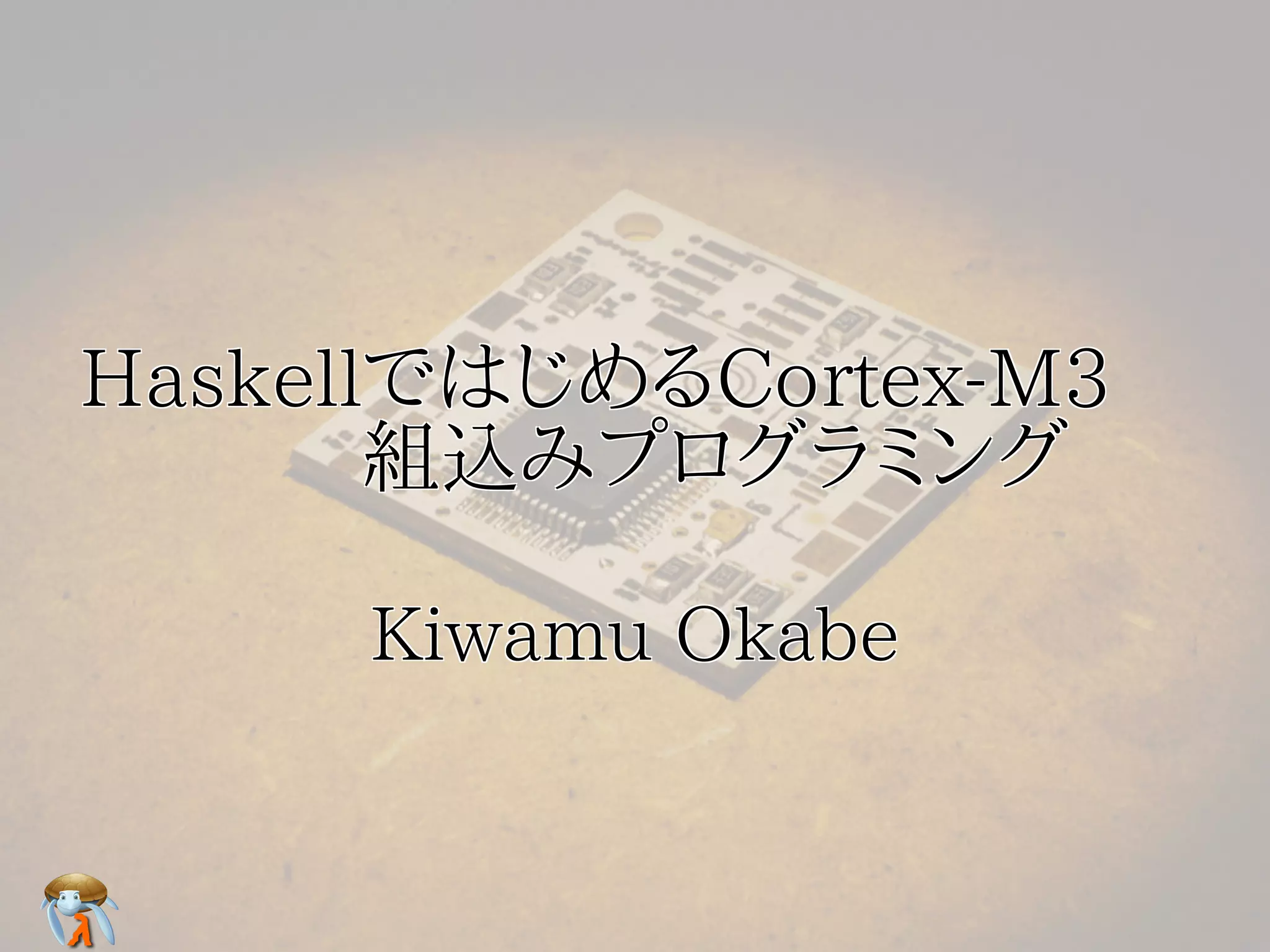

1. HaskellではじめるCortex-M3
HaskellではじめるCortex-M3
組込みプログラミング
組込みプログラミング
Kiwamu Okabe

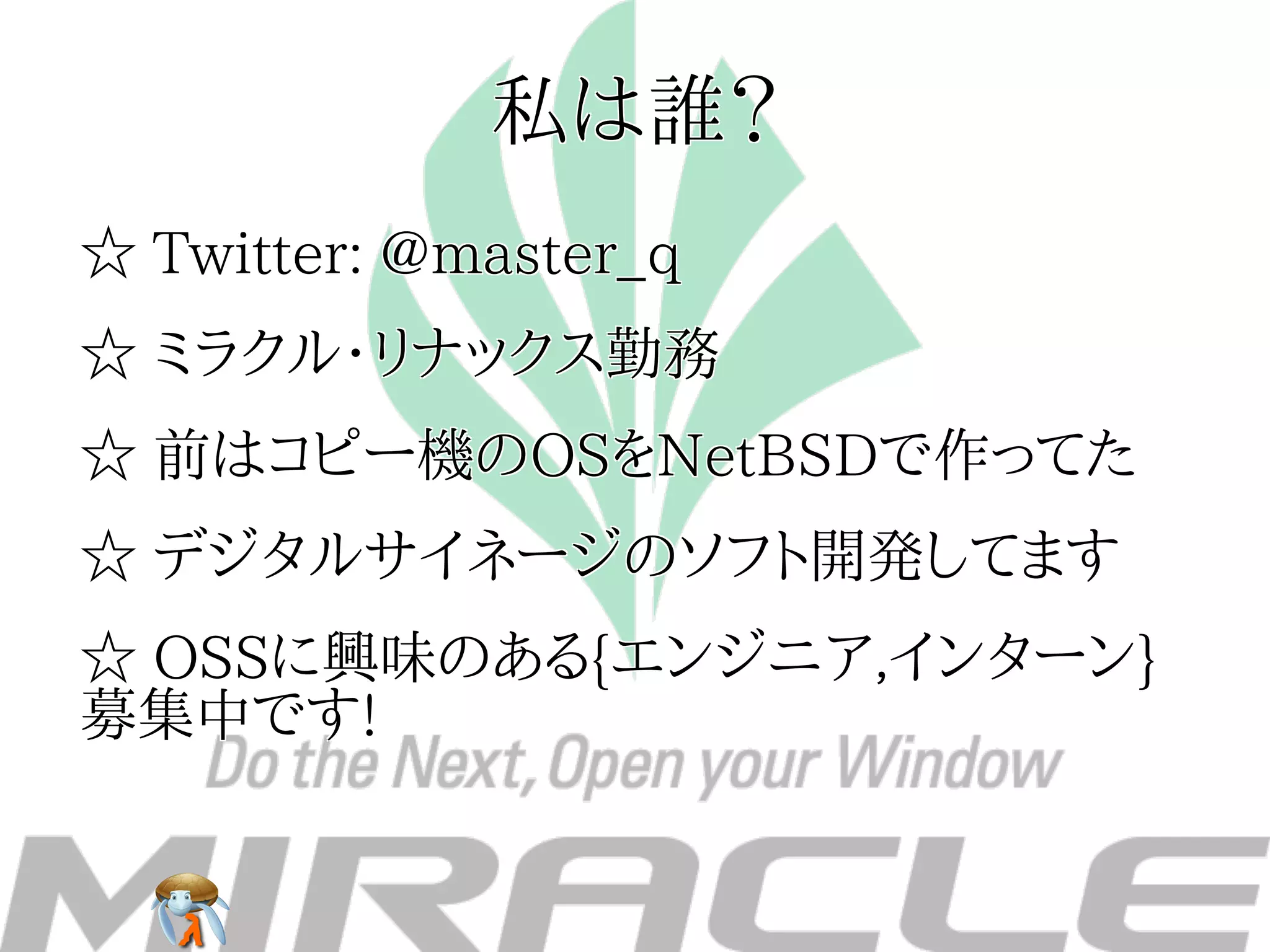

2. 私は誰？
☆ Twitter: @master_q
☆ ミラクル・リナックス勤務
☆ 前はコピー機のOSをNetBSDで作ってた
☆ デジタルサイネージのソフト開発してます
☆ OSSに興味のある{エンジニア,インターン}
募集中です!

3. Haskell流行ってますよね!

4. でも何に使ってるの？
* Attoparsec - 高速パーサコンビネータ
* Bluespec - SystemVerilogとSystemCのツール実装に使ってる
* Bump Technologies - モバイル向け連絡先交換のサーバサイド
* Gitit - VCSバックエンドWiki
* Gtk2hs - Haskellから使えるGtkラッパ
* Hakyll - 静的Webサイト生成
* Microsoft Research - GHC(Haskellコンパイラ)の研究開発
* Mighttpd - nginxぐらい速いWebサーバ
* Monadius - グラディウスっぽいゲーム
* Pandoc - ドキュメントフォーマット変換
* Qualcomm - LuaのBREWバインディングジェネレータ
* Standard Chartered Bank - デリバティブリスク分析
* Tsuru Capital - 株式トレーディング
* Yesod - RailsっぽいWebアプリケーションフレームワーク
でもこれってみんなPOSIX APIの上でしか動
かせませんね...

5. 小さい機器をHaskellで書きたい!
マイコンでLEDチカチカしてみましょう
☆ STBee Mini
☆ CPU: STM32 (Cortex-M3)
☆ クロック: 72MHz
☆ フラッシュROM: 128kB
☆ RAM: 20kB

6. そこでjhcコンパイラ

7. Haskellコードを食わせると
-- snip Imports --
foreign import ccall "c_extern.h Delay" c_delay :: Word32 -> IO ()
gpioPtr :: Ptr Word32
gpioPtr = odr
where periphBase = nullPtr `plusPtr` 0x40000000
arb2periphBase = periphBase `plusPtr` 0x10000
gpioaBase = arb2periphBase `plusPtr` 0x0800
odr = gpioaBase `plusPtr` 12
gpioOut :: Word32 -> IO ()
gpioOut v = do
poke gpioPtr v
c_delay 500000
main :: IO ()
main = forever $ do
gpioOut $ (1 `shiftL` 13)
gpioOut $ (1 `shiftL` 13) .|. (1 `shiftL` 15)
gpioOut $ (1 `shiftL` 15)
gpioOut $ 0

8. C言語コードに変換してくれる!
static void A_STD
ftheMain(gc_t gc)
{
fR$__fControl_Monad_forever__2:;
{ *((volatile uint32_t *)(1073809420)) = 1 << 13;
saved_gc = gc;
(void)Delay((uint32_t)500000);
*((volatile uint32_t *)(1073809420)) = (1 << 13) | (1 << 15);
saved_gc = gc;
(void)Delay((uint32_t)500000);
*((volatile uint32_t *)(1073809420)) = 1 << 15;
saved_gc = gc;
(void)Delay((uint32_t)500000);
*((volatile uint32_t *)(1073809420)) = 0;
saved_gc = gc;
(void)Delay((uint32_t)500000);
goto fR$__fControl_Monad_forever__2;
}
return;
}

9. 実機デモ
動画でご覧ください (1分50秒)
http://www.nicovideo.jp/watch/sm20143937
https://gitorious.org/metasepi/demo-cortex-m3/blobs/master/
demo_movie.avi

10. PR:HaskellでOSを作るプロジェクト
はじめました。
http://metasepi.masterq.net/
乞御期待!

11. 参考資料
* 本デモのソースコード
<https://gitorious.org/metasepi/demo-cortex-m3>
* Patch適用済みjhcソースコード
<https://gitorious.org/metasepi/jhc-arafura>
* STM32マイコンボード 『STBee Mini』
<http://strawberry-linux.com/catalog/items?code=32105>
