2013年10月11日に開催された、「VYATTA USERS MEETING Autumn 2013」“仮想ルータ利用の手引きと期待”セッションのIDCフロンティア発表資料です。

1. 未来をささえる、Your Innovative Partner
IDCフロンティアとVyatta
株式会社IDCフロンテゖゕ
プラットフォームサービス部
佐久間 充
IDC Frontier Inc. All rights reserved.

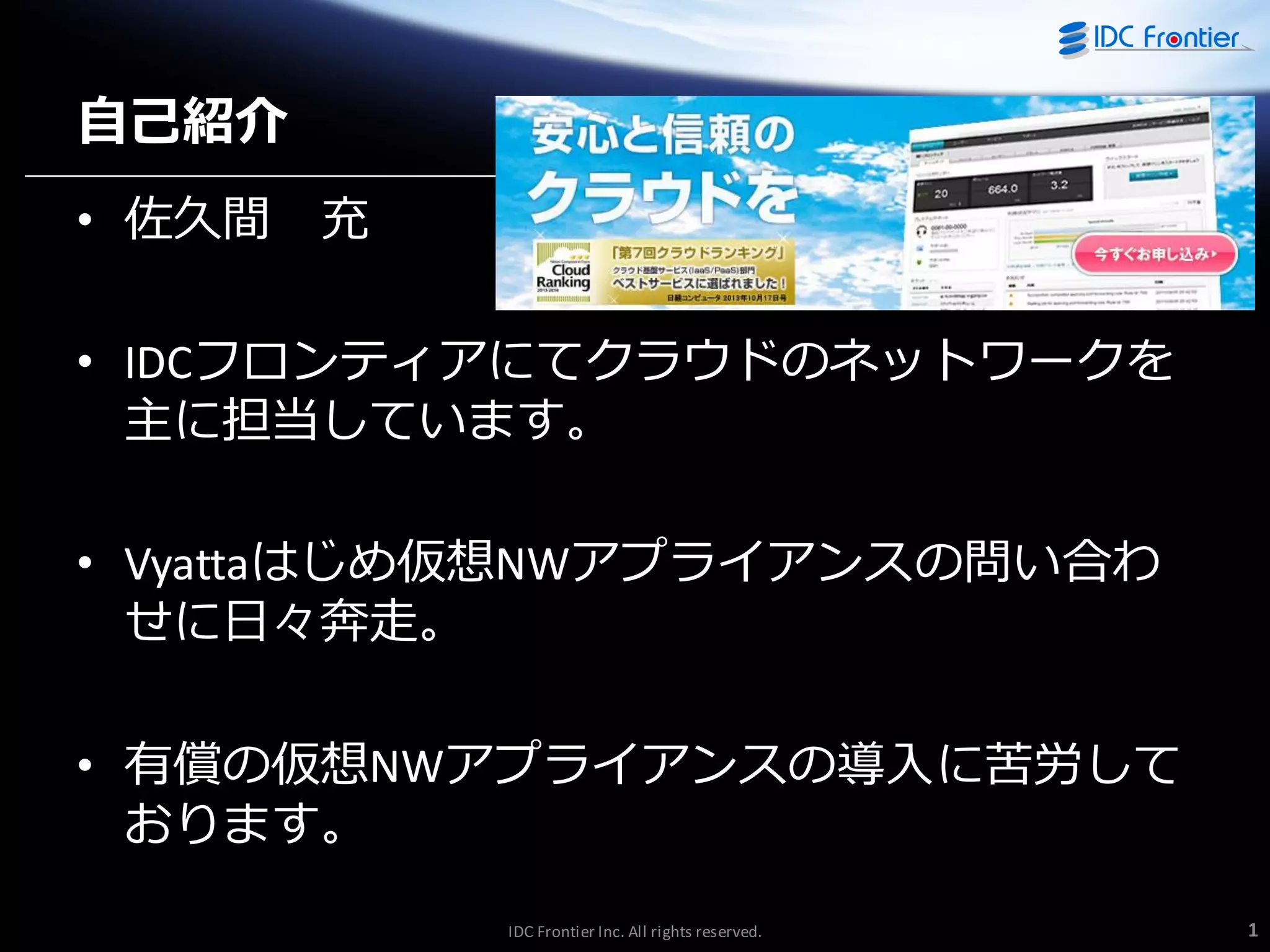

2. 自己紹介
• 佐久間
充
• IDCフロンテゖゕにてクラウドのネットワークを
主に担当しています。
• Vyattaはじめ仮想NWゕプラ゗ゕンスの問い合わ
せに日々奔走。
• 有償の仮想NWゕプラ゗ゕンスの導入に苦労して
おります。
IDC Frontier Inc. All rights reserved.
1

3. 社内でのVyattaの位置づけ
• 無償テンプレートにて提供！
• ということもあり、基本サポートはなし。
• ただご安心ください！
• 裏ではしっかり調べてますので！！！
その結果、ご満足のいく回答で
なかったとしても、ご容赦ください。。
IDC Frontier Inc. All rights reserved.
2

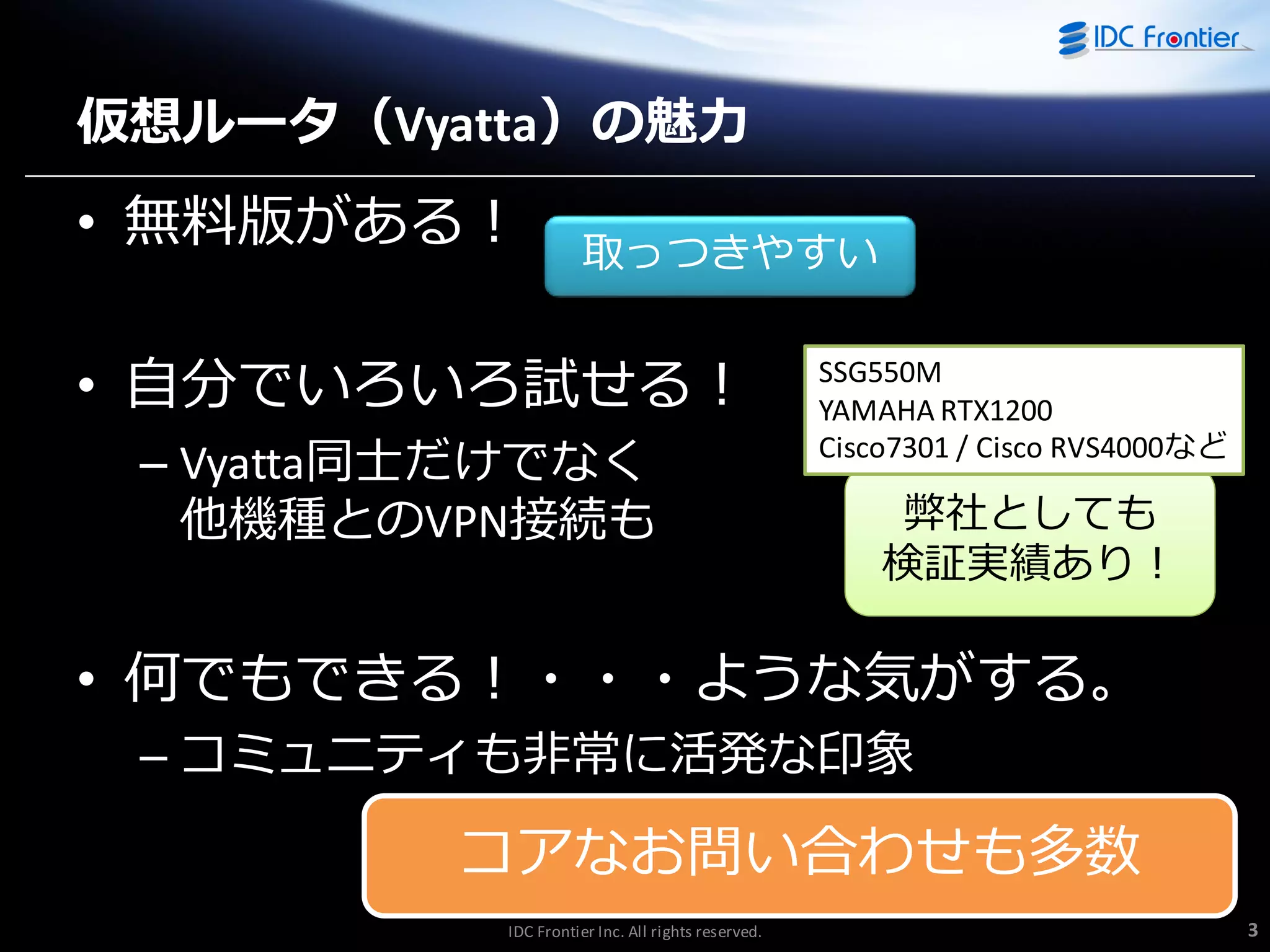

4. 仮想ルータ（Vyatta）の魅力
• 無料版がある！
取っつきやすい
• 自分でいろいろ試せる！
– Vyatta同士だけでなく
他機種とのVPN接続も
SSG550M
YAMAHA RTX1200
Cisco7301 / Cisco RVS4000など
弊社としても
検証実績あり！
• 何でもできる！・・・ような気がする。
– コミュニテゖも非常に活発な印象
コゕなお問い合わせも多数
IDC Frontier Inc. All rights reserved.
3

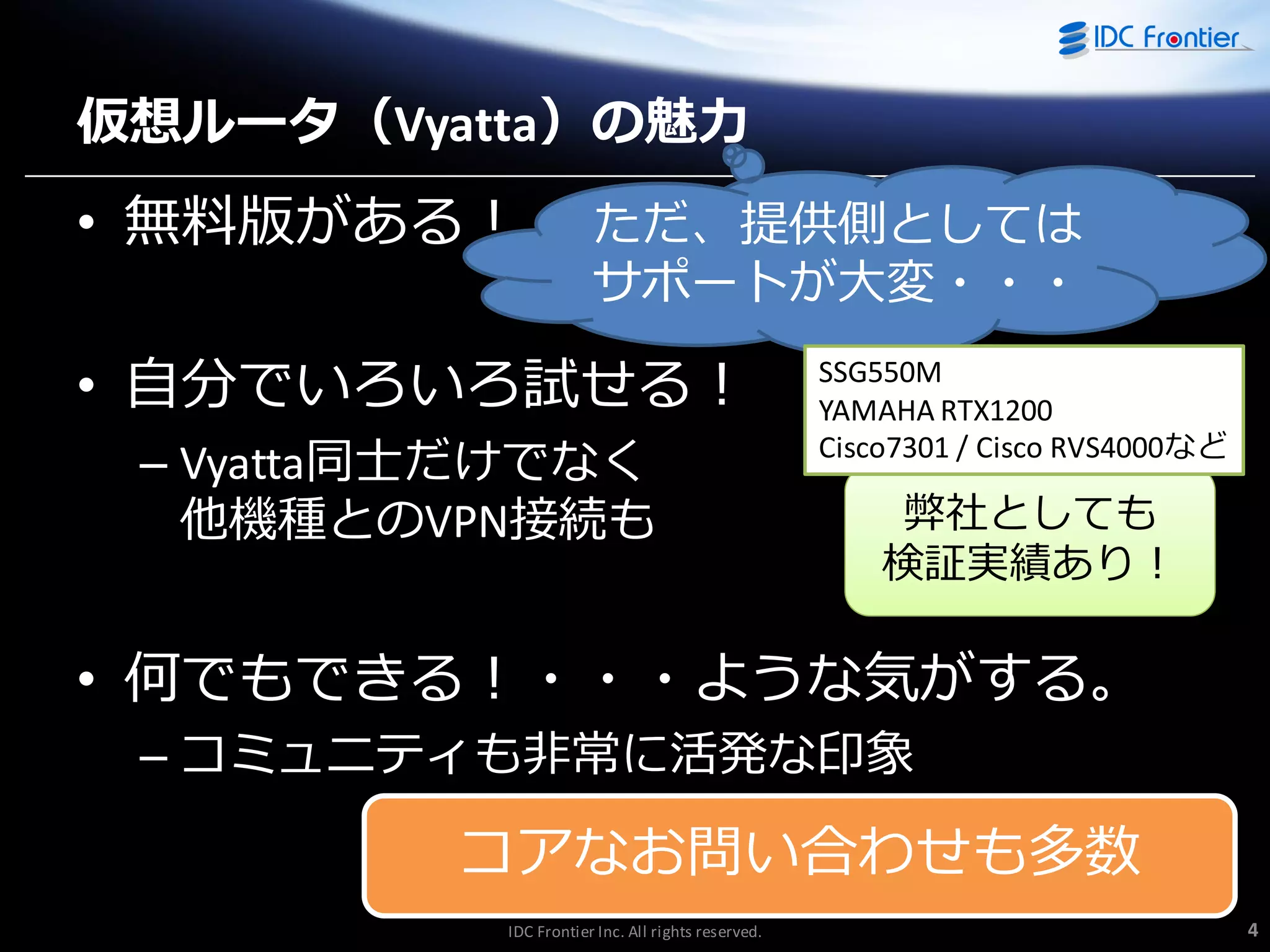

5. 仮想ルータ（Vyatta）の魅力
• 無料版がある！
ただ、提供側としては
サポートが大変・・・
取っつきやすい
• 自分でいろいろ試せる！
– Vyatta同士だけでなく
他機種とのVPN接続も
SSG550M
YAMAHA RTX1200
Cisco7301 / Cisco RVS4000など
弊社としても
検証実績あり！
• 何でもできる！・・・ような気がする。
– コミュニテゖも非常に活発な印象
コゕなお問い合わせも多数
IDC Frontier Inc. All rights reserved.
4

6. あるお客様からのお問い合わせ（例）
「VPNしてプラ゗ベート網作っても、
ネットワークを追加するたびに
設定を変えなきゃいけないのは
面倒なんですけど・・・」
IDC Frontier Inc. All rights reserved.
5

7. あるお客様からのお問い合わせ（例）
192.168.1.0/24
Vyatta A
IPsec
VPN
Vyatta B
192.168.2.0/24
192.168.3.0/24
192.168.4.0/24
tunnel 1 {
local {
subnet 192.168.1.0/24
}
remote {
subnet 192.168.2.0/24
}
}
tunnel 2 {
local {
subnet 192.168.1.0/24
}
remote {
subnet 192.168.3.0/24
}
}
IDC Frontier Inc. All rights reserved.
tunnel 3 {
local {
subnet 192.168.1.0/24
}
remote {
subnet 192.168.4.0/24
}
}
6

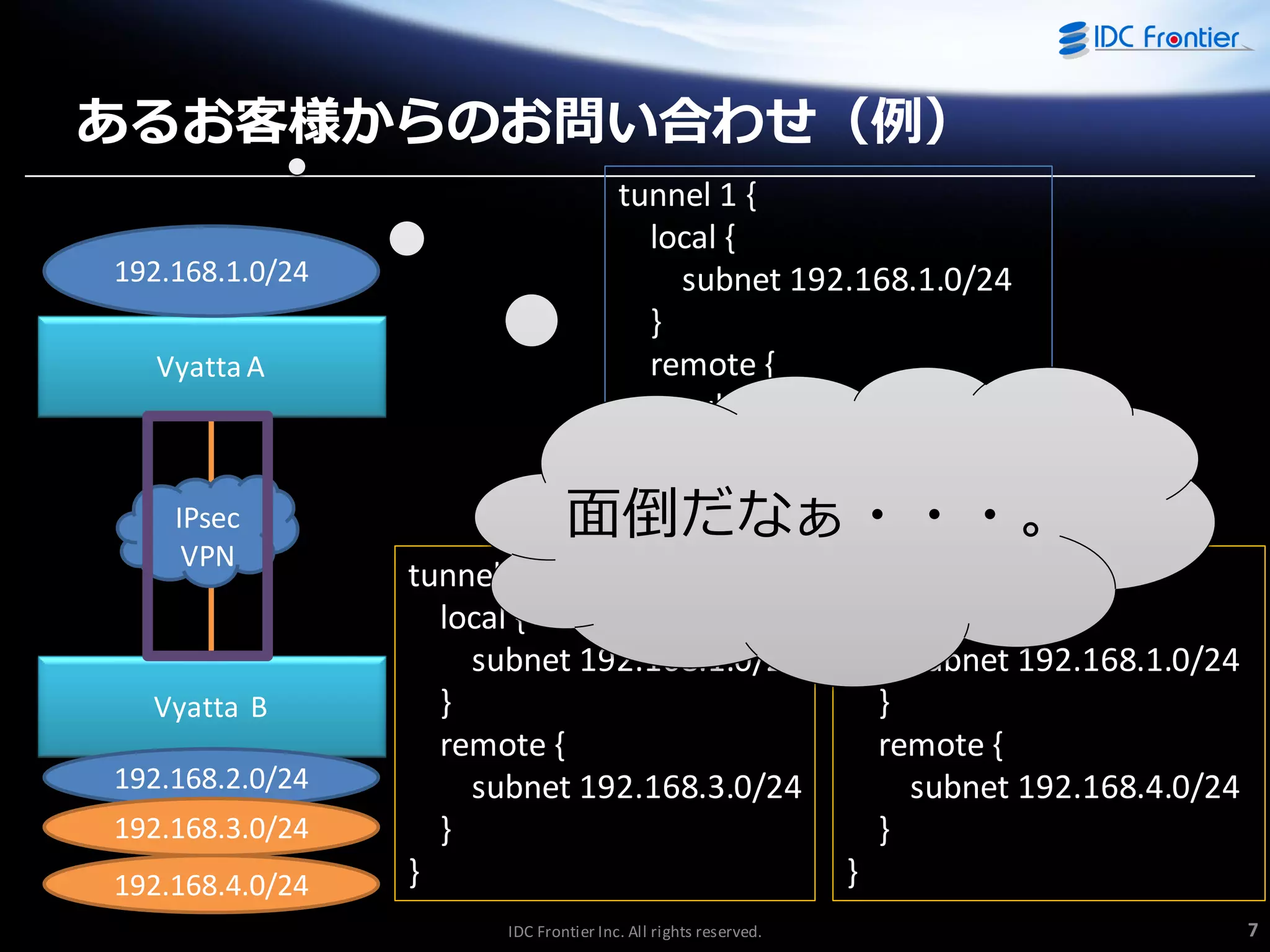

8. あるお客様からのお問い合わせ（例）
192.168.1.0/24
Vyatta A
IPsec
VPN
Vyatta B
192.168.2.0/24
192.168.3.0/24
192.168.4.0/24
tunnel 1 {
local {
subnet 192.168.1.0/24
}
remote {
subnet 192.168.2.0/24
}
}
面倒だなぁ・・・。
tunnel 2 {
local {
subnet 192.168.1.0/24
}
remote {
subnet 192.168.3.0/24
}
}
IDC Frontier Inc. All rights reserved.
tunnel 3 {
local {
subnet 192.168.1.0/24
}
remote {
subnet 192.168.4.0/24
}
}
7

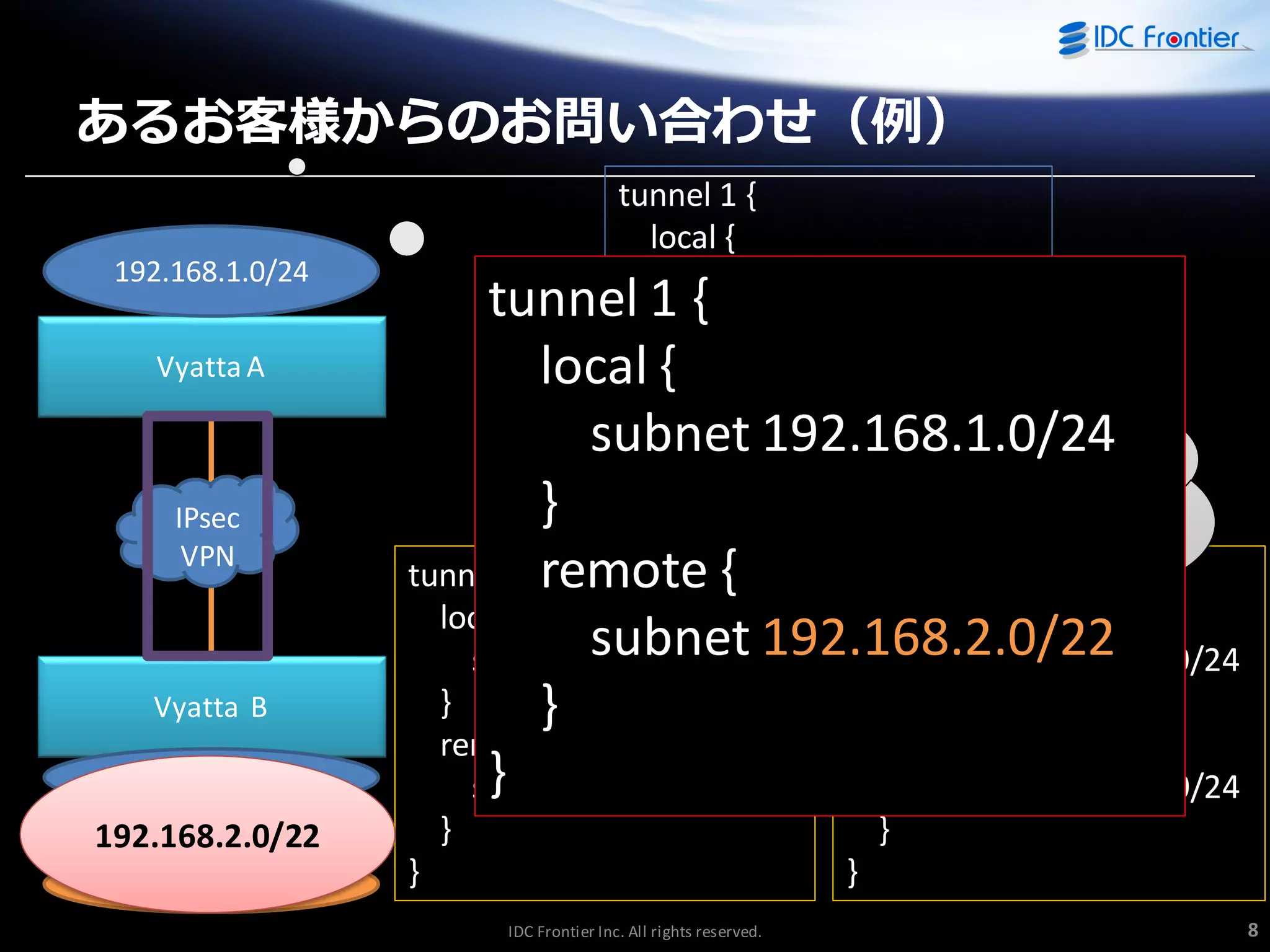

9. あるお客様からのお問い合わせ（例）
tunnel 1 {
local {
tunnel 1 subnet 192.168.1.0/24
} {
local remote {
{
subnet 192.168.2.0/24
subnet 192.168.1.0/24
}
} }
192.168.1.0/24
Vyatta A
IPsec
VPN
Vyatta B
192.168.2.0/24
192.168.3.0/24
192.168.2.0/22
192.168.4.0/24
面倒だなぁ・・・。
tunnel 2 {remote {
tunnel 3 {
local {
local {
subnet 192.168.2.0/22
subnet 192.168.1.0/24
subnet 192.168.1.0/24
}
}
}
remote {
remote {
}
subnet 192.168.3.0/24
subnet 192.168.4.0/24
}
}
}
}
IDC Frontier Inc. All rights reserved.
8

10. 先ほどの問い合わせに対して
もっとスマートな解決法ないだろうか・・・
BGP/OSPFを張って動的に経路広報
させてやれば出来るような気が・・・
本当に出来るの？ VPN上で？ どうやって？
ということでやってみました。
IDC Frontier Inc. All rights reserved.
9

11. BGP/OSPF Over GRE Over IPsec
192.168.1.0/24
Vyatta（セルフ）
1.1.1.1
AS:64522
Vyatta（マネージド）
2.2.2.2
192.168.2.0/24
AS:64511
AS:64533
GRE (tun3)
IPsec VPN
192.168.103.0/24
IDC Frontier Inc. All rights reserved.
Vyatta（自宅）
3.3.3.3
192.168.3.0/24
10

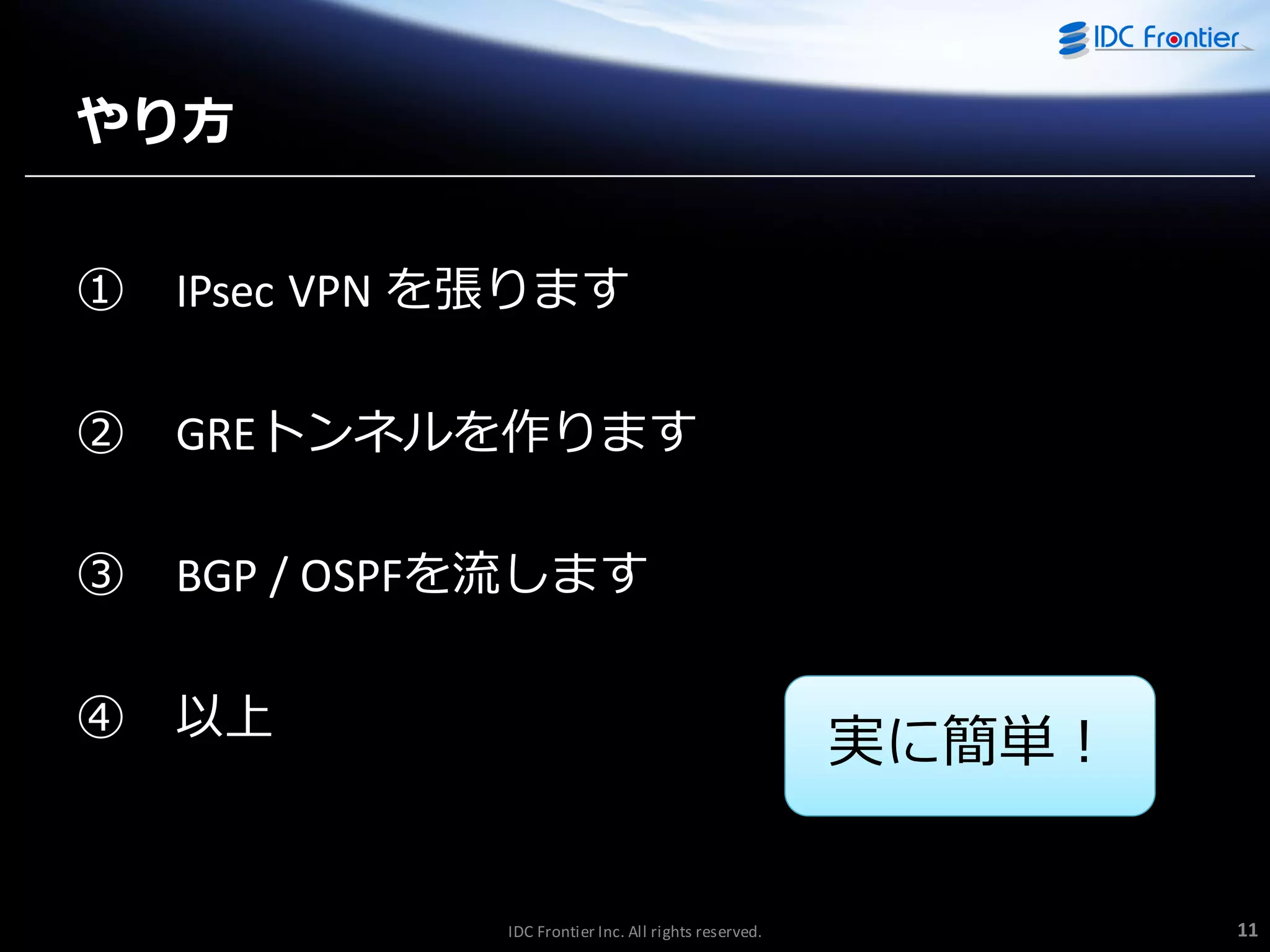

12. やり方
①
IPsec VPN を張ります
②
GREトンネルを作ります
③
BGP / OSPFを流します
④
以上
実に簡単！
IDC Frontier Inc. All rights reserved.
11

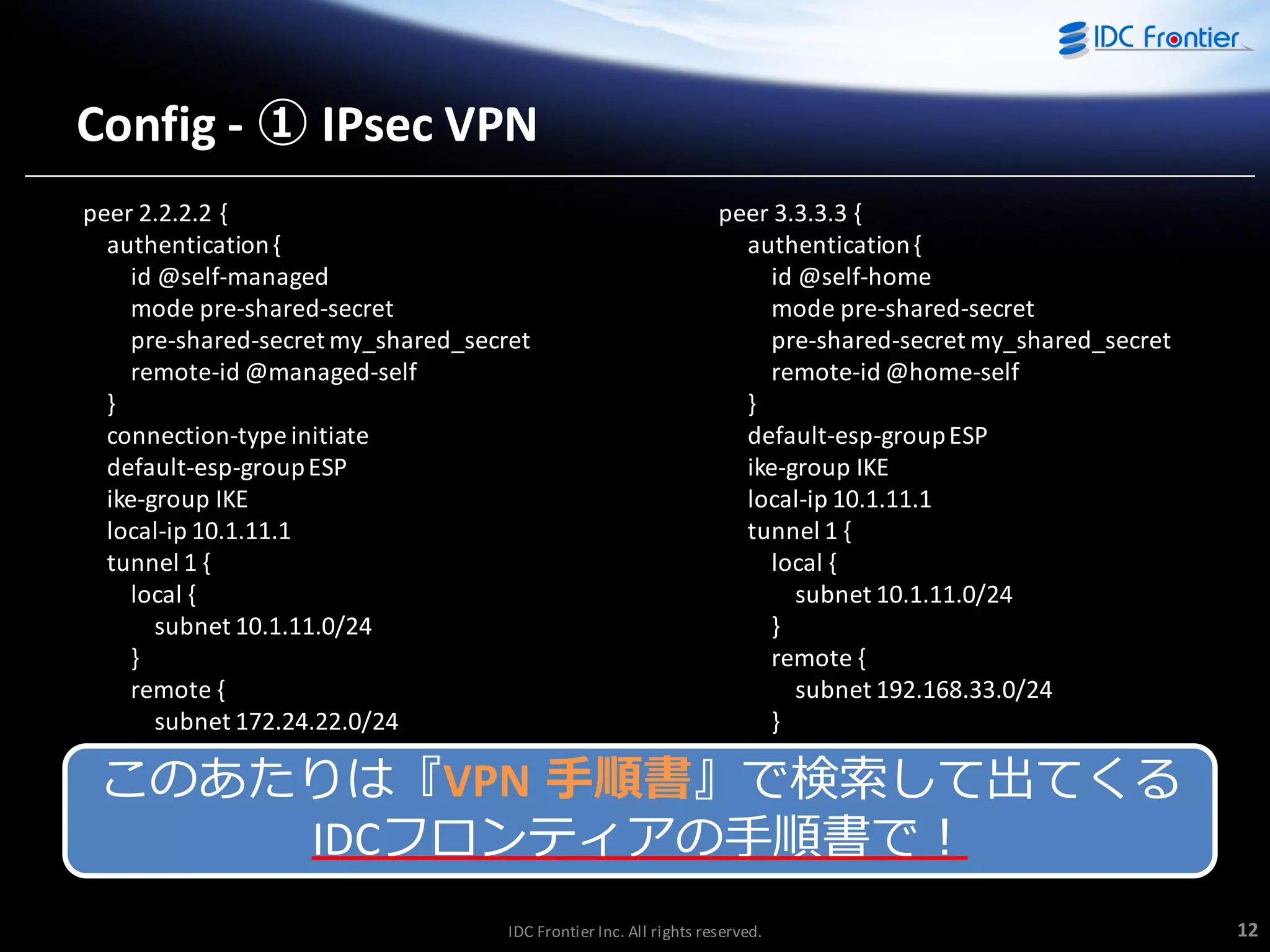

13. Config - ① IPsec VPN
peer 2.2.2.2 {
authentication {
id @self-managed
mode pre-shared-secret
pre-shared-secret my_shared_secret
remote-id @managed-self
}
connection-type initiate
default-esp-group ESP
ike-group IKE
local-ip 10.1.11.1
tunnel 1 {
local {
subnet 10.1.11.0/24
}
remote {
subnet 172.24.22.0/24
}
}
}
peer 3.3.3.3 {
authentication {
id @self-home
mode pre-shared-secret
pre-shared-secret my_shared_secret
remote-id @home-self
}
default-esp-group ESP
ike-group IKE
local-ip 10.1.11.1
tunnel 1 {
local {
subnet 10.1.11.0/24
}
remote {
subnet 192.168.33.0/24
}
}
}
このあたりは『VPN 手順書』で検索して出てくる
IDCフロンテゖゕの手順書で！
IDC Frontier Inc. All rights reserved.
12

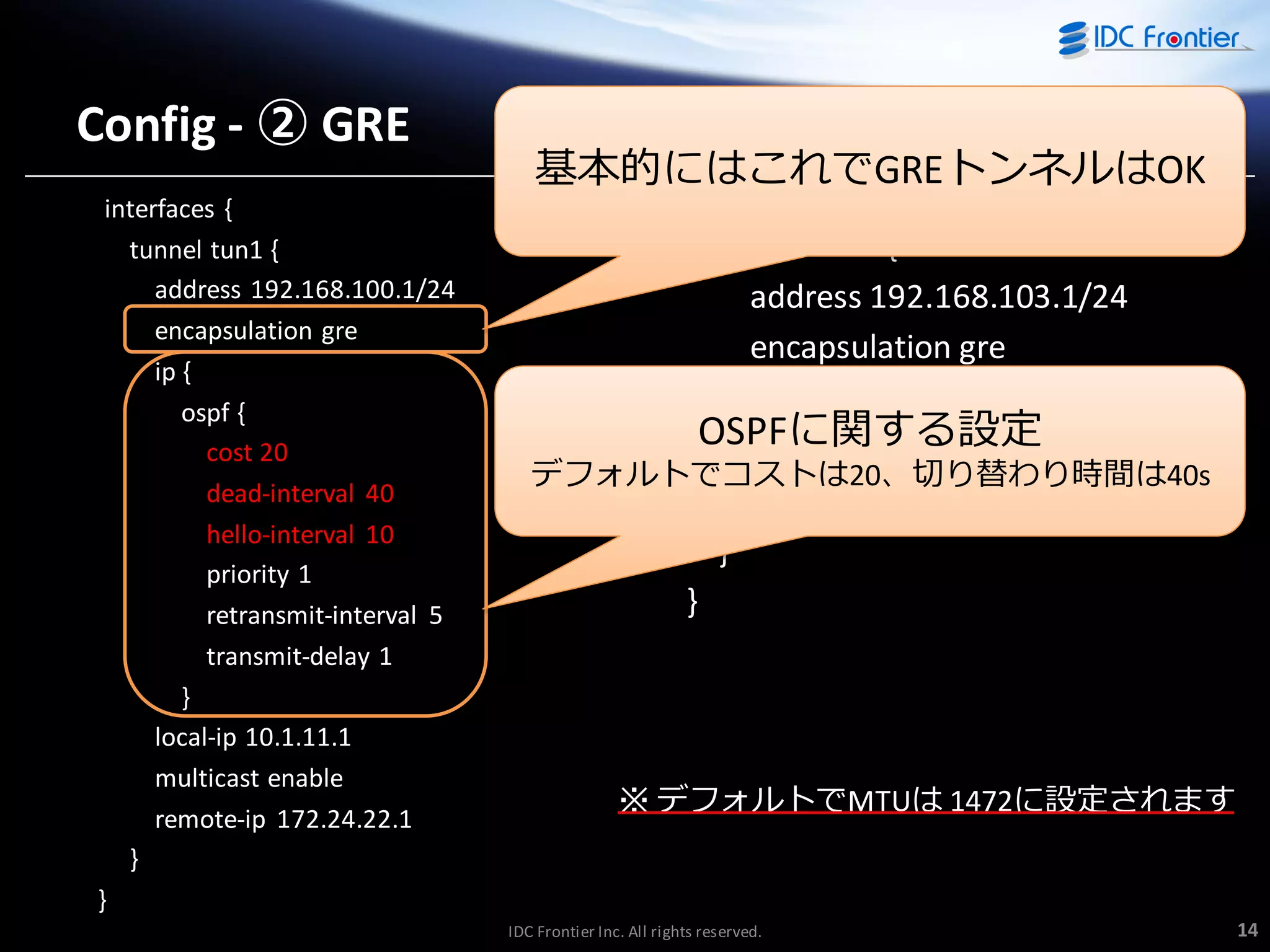

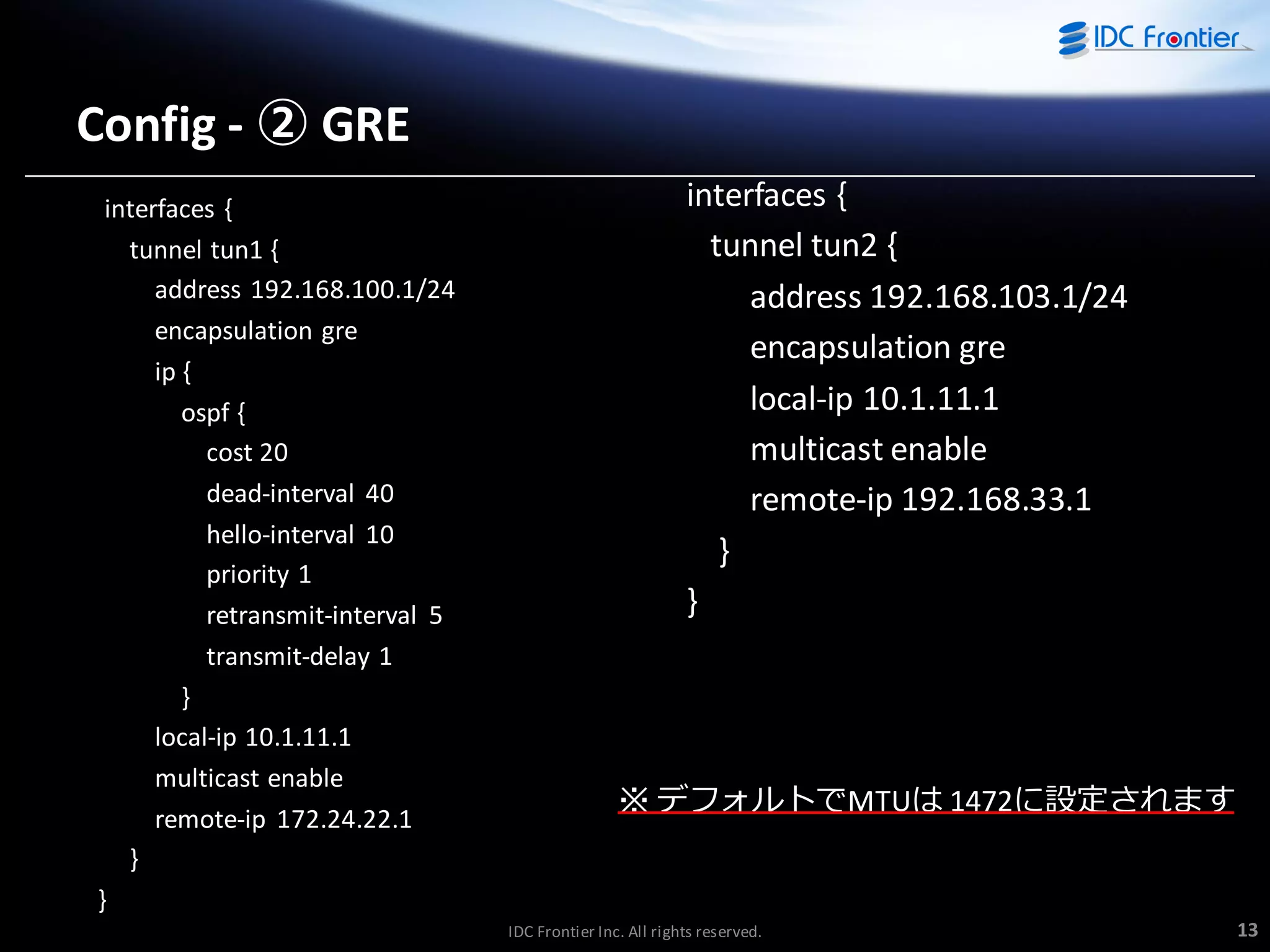

14. Config - ② GRE
interfaces {
tunnel tun1 {
address 192.168.100.1/24
encapsulation gre
ip {
ospf {
cost 20
dead-interval 40
hello-interval 10
priority 1
retransmit-interval 5
transmit-delay 1
}
local-ip 10.1.11.1
multicast enable
remote-ip 172.24.22.1
}
}
interfaces {
tunnel tun2 {
address 192.168.103.1/24
encapsulation gre
local-ip 10.1.11.1
multicast enable
remote-ip 192.168.33.1
}
}
※ デフォルトでMTUは 1472に設定されます
IDC Frontier Inc. All rights reserved.
13

15. Config - ② GRE
interfaces {
tunnel tun1 {
address 192.168.100.1/24
encapsulation gre
ip {
ospf {
cost 20
dead-interval 40
hello-interval 10
priority 1
retransmit-interval 5
transmit-delay 1
}
local-ip 10.1.11.1
multicast enable
remote-ip 172.24.22.1
}
}
基本的にはこれでGREトンネルはOK
interfaces {
tunnel tun2 {
address 192.168.103.1/24
encapsulation gre
local-ip 10.1.11.1
OSPFに関する設定
multicast enable
デフォルトでコストは20、切り替わり時間は40s
remote-ip 192.168.33.1
}
}
※ デフォルトでMTUは 1472に設定されます
IDC Frontier Inc. All rights reserved.
14

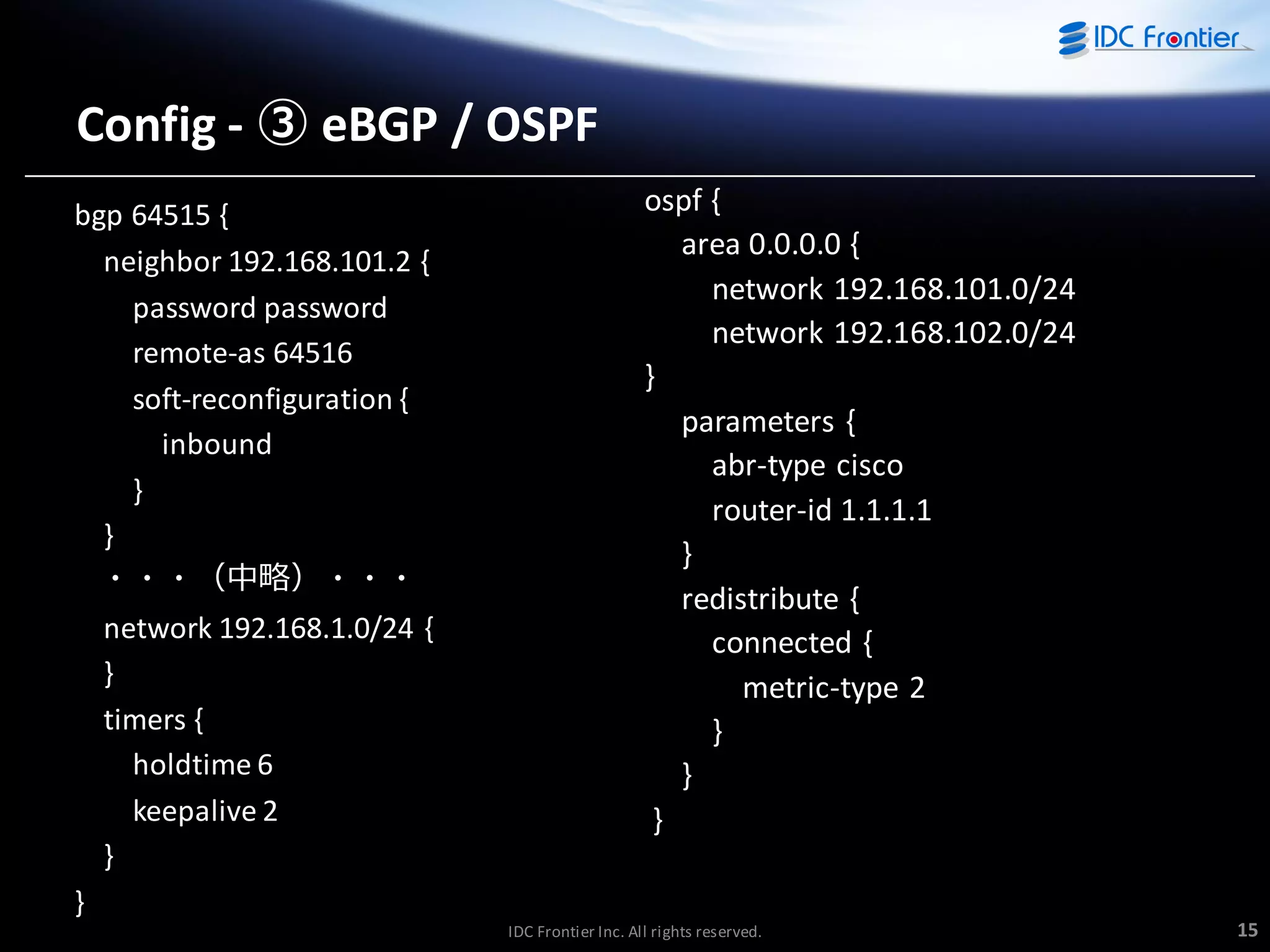

16. Config - ③ eBGP / OSPF
bgp 64515 {
neighbor 192.168.101.2 {
password password
remote-as 64516
soft-reconfiguration {
inbound
}
}
・・・（中略）・・・
network 192.168.1.0/24 {
}
timers {
holdtime 6
keepalive 2
}
ospf {
area 0.0.0.0 {
network 192.168.101.0/24
network 192.168.102.0/24
}
parameters {
abr-type cisco
router-id 1.1.1.1
}
redistribute {
connected {
metric-type 2
}
}
}
}
IDC Frontier Inc. All rights reserved.
15

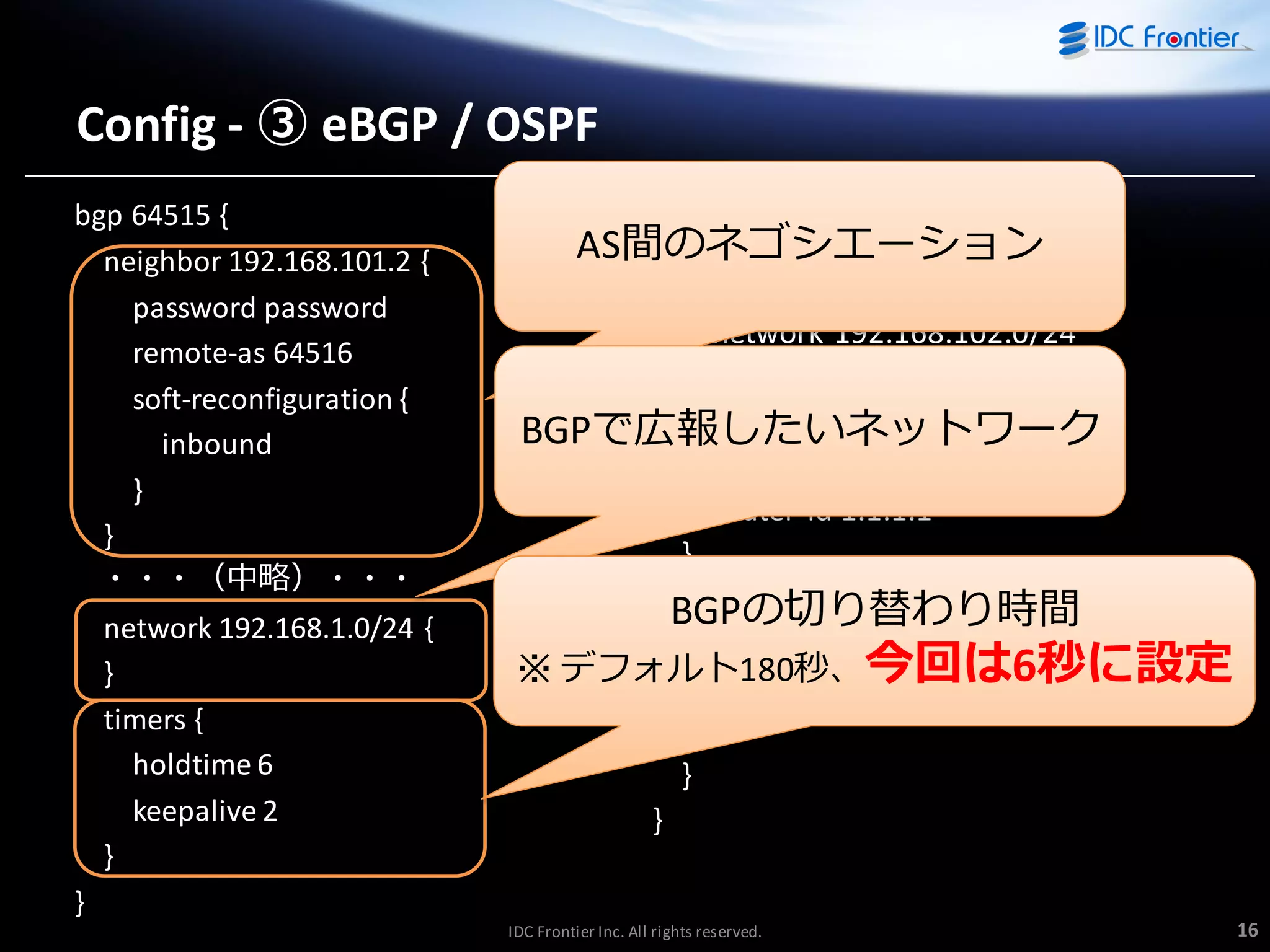

17. Config - ③ eBGP / OSPF
bgp 64515 {
neighbor 192.168.101.2 {
password password
remote-as 64516
soft-reconfiguration {
inbound
}
}
・・・（中略）・・・
network 192.168.1.0/24 {
}
timers {
holdtime 6
keepalive 2
}
ospf {
area 0.0.0.0 {
AS間のネゴシエーション
network 192.168.101.0/24
network 192.168.102.0/24
}
parameters {
BGPで広報したいネットワーク
abr-type cisco
router-id 1.1.1.1
}
redistribute {
BGPの切り替わり時間
connected {
※ デフォルト180秒、今回は6秒に設定
metric-type 2
}
}
}
}
IDC Frontier Inc. All rights reserved.
16

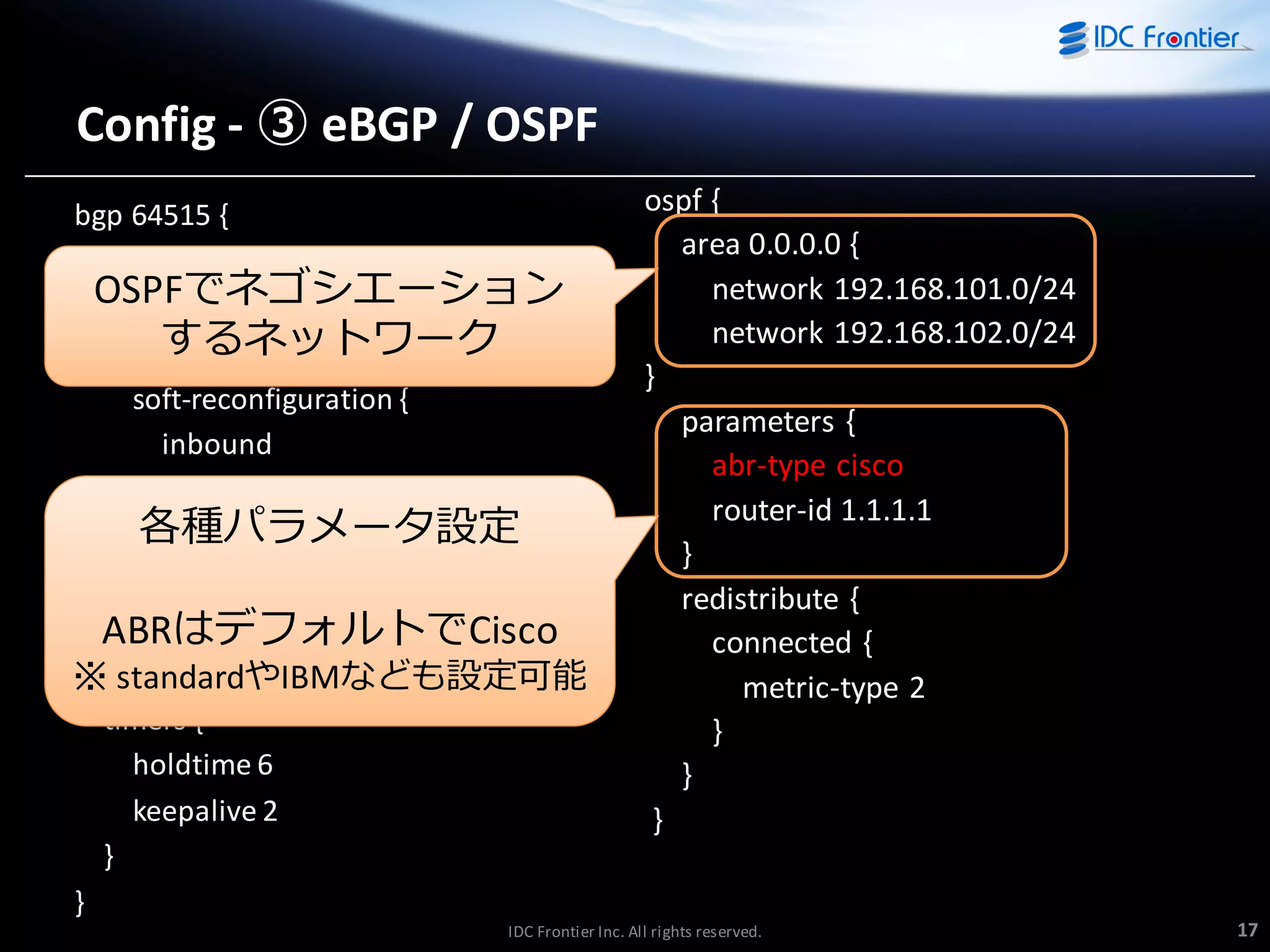

18. Config - ③ eBGP / OSPF
bgp 64515 {
neighbor 192.168.100.2 {
OSPFでネゴシエーション
password password
するネットワーク
remote-as 64516
soft-reconfiguration {
inbound
}
} 各種パラメータ設定
・・・（中略）・・・
network 192.168.10.0/24 {
ABRはデフォルトでCisco
※} standardやIBMなども設定可能
timers {
holdtime 6
keepalive 2
}
ospf {
area 0.0.0.0 {
network 192.168.101.0/24
network 192.168.102.0/24
}
parameters {
abr-type cisco
router-id 1.1.1.1
}
redistribute {
connected {
metric-type 2
}
}
}
}
IDC Frontier Inc. All rights reserved.
17

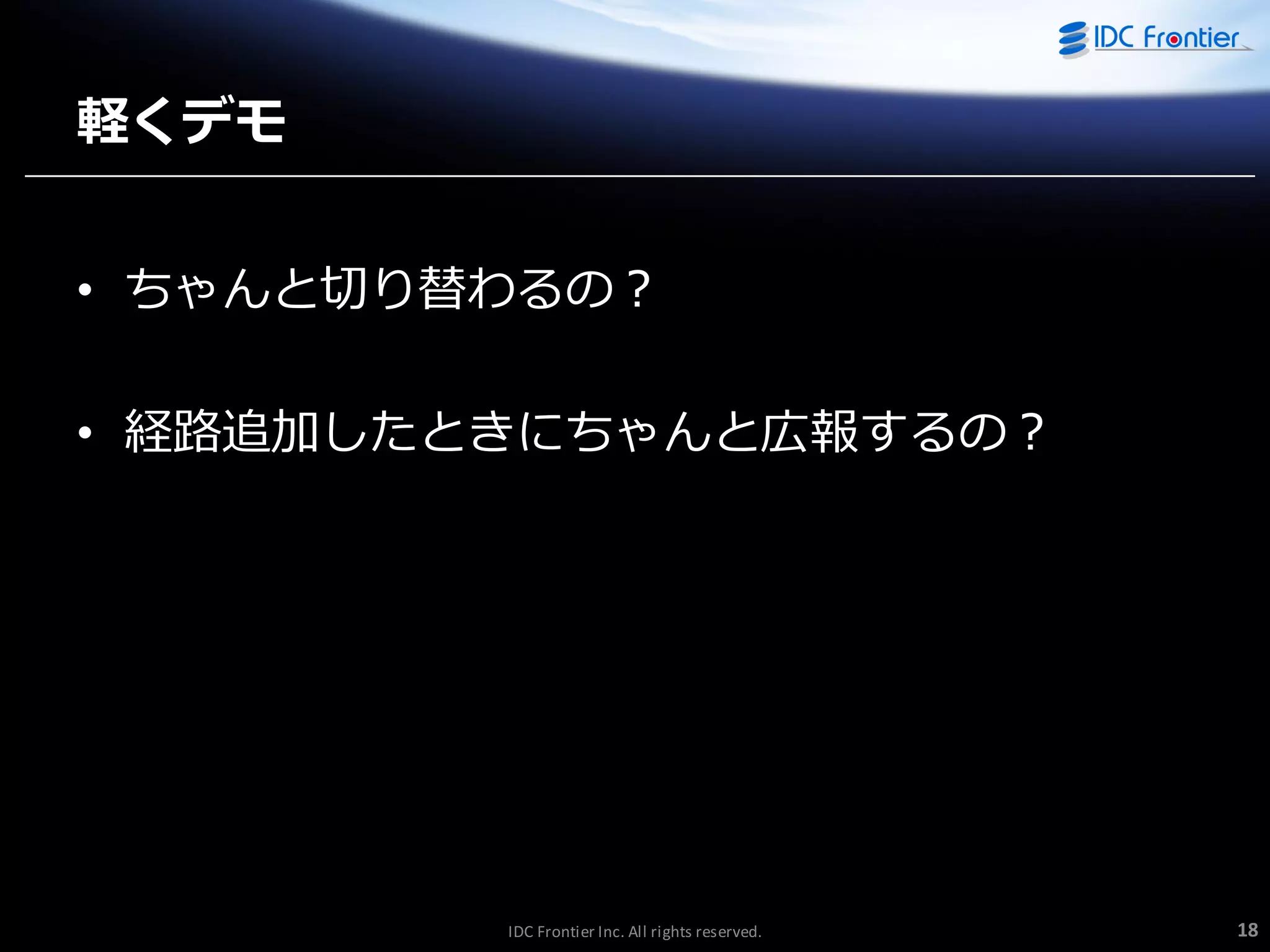

19. 軽くデモ
• ちゃんと切り替わるの？
• 経路追加したときにちゃんと広報するの？
IDC Frontier Inc. All rights reserved.
18

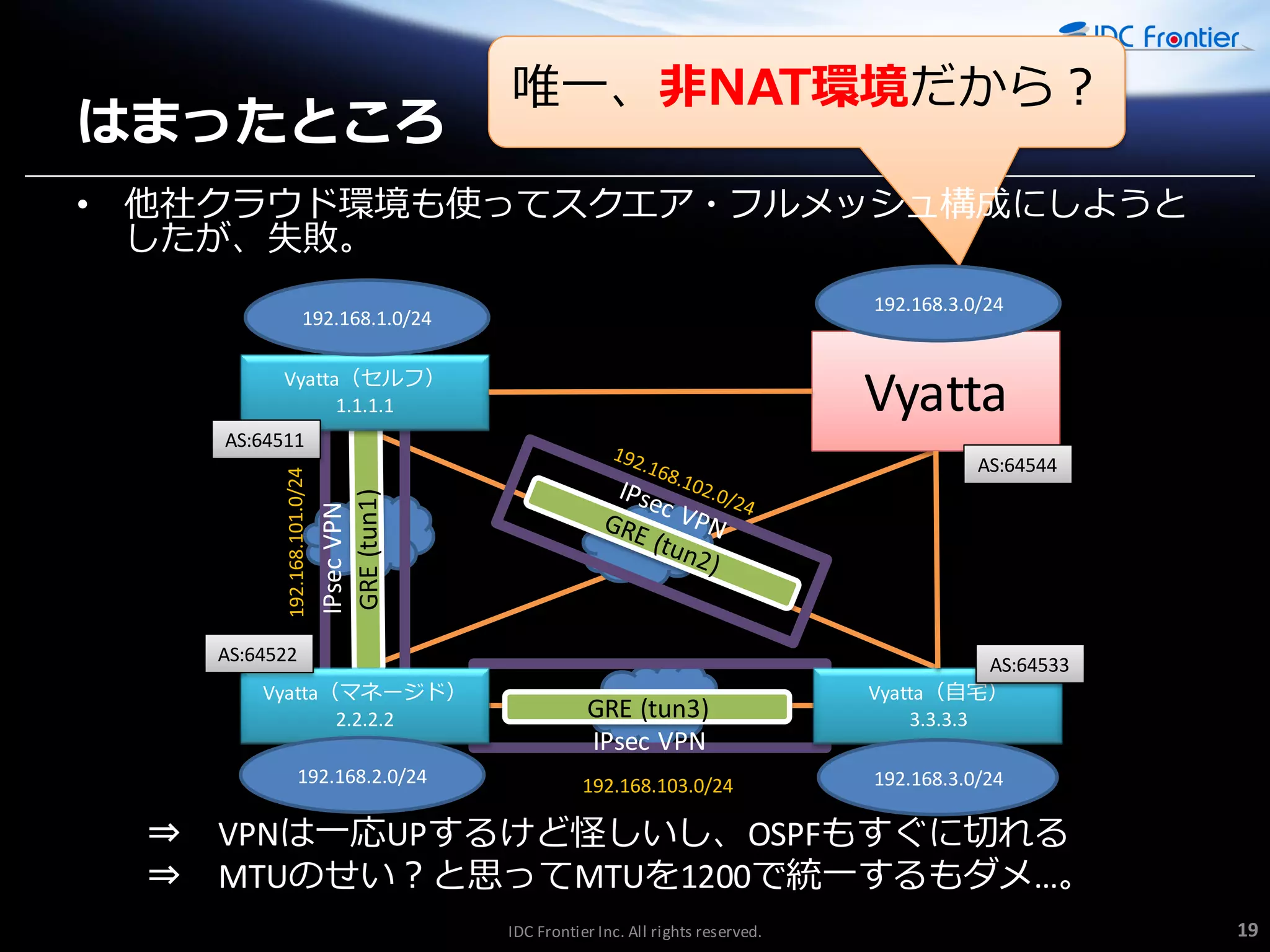

20. はまったところ
唯一、非NAT環境だから？
• 他社クラウド環境も使ってスクエゕ・フルメッシュ構成にしようと
したが、失敗。
192.168.3.0/24
192.168.1.0/24
Vyatta
Vyatta（セルフ）
1.1.1.1
AS:64511
IPsec VPN
AS:64544
AS:64522
Vyatta（マネージド）
2.2.2.2
192.168.2.0/24
GRE (tun3)
IPsec VPN
192.168.103.0/24
AS:64533
Vyatta（自宅）
3.3.3.3
192.168.3.0/24
⇒ VPNは一応UPするけど怪しいし、OSPFもすぐに切れる
⇒ MTUのせい？と思ってMTUを1200で統一するもダメ…。
IDC Frontier Inc. All rights reserved.
19

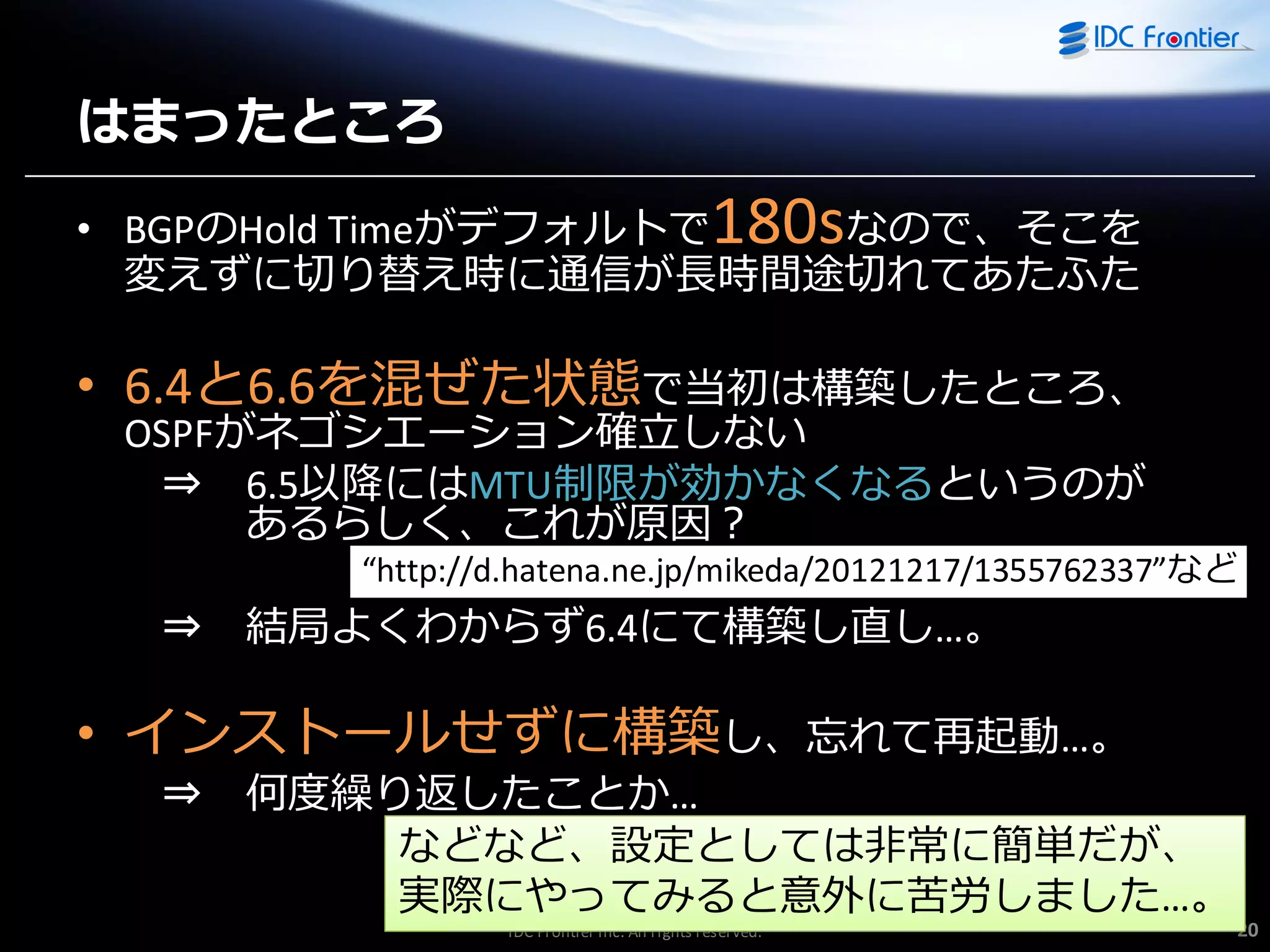

21. はまったところ
180s
• BGPのHold Timeがデフォルトで
なので、そこを
変えずに切り替え時に通信が長時間途切れてあたふた
• 6.4と6.6を混ぜた状態で当初は構築したところ、
OSPFがネゴシエーション確立しない
⇒ 6.5以降にはMTU制限が効かなくなるというのが
あるらしく、これが原因？
“http://d.hatena.ne.jp/mikeda/20121217/1355762337”など
⇒
結局よくわからず6.4にて構築し直し…。
• ゗ンストールせずに構築し、忘れて再起動…。
⇒
何度繰り返したことか…
などなど、設定としては非常に簡単だが、
実際にやってみると意外に苦労しました…。
IDC Frontier Inc. All rights reserved.
20

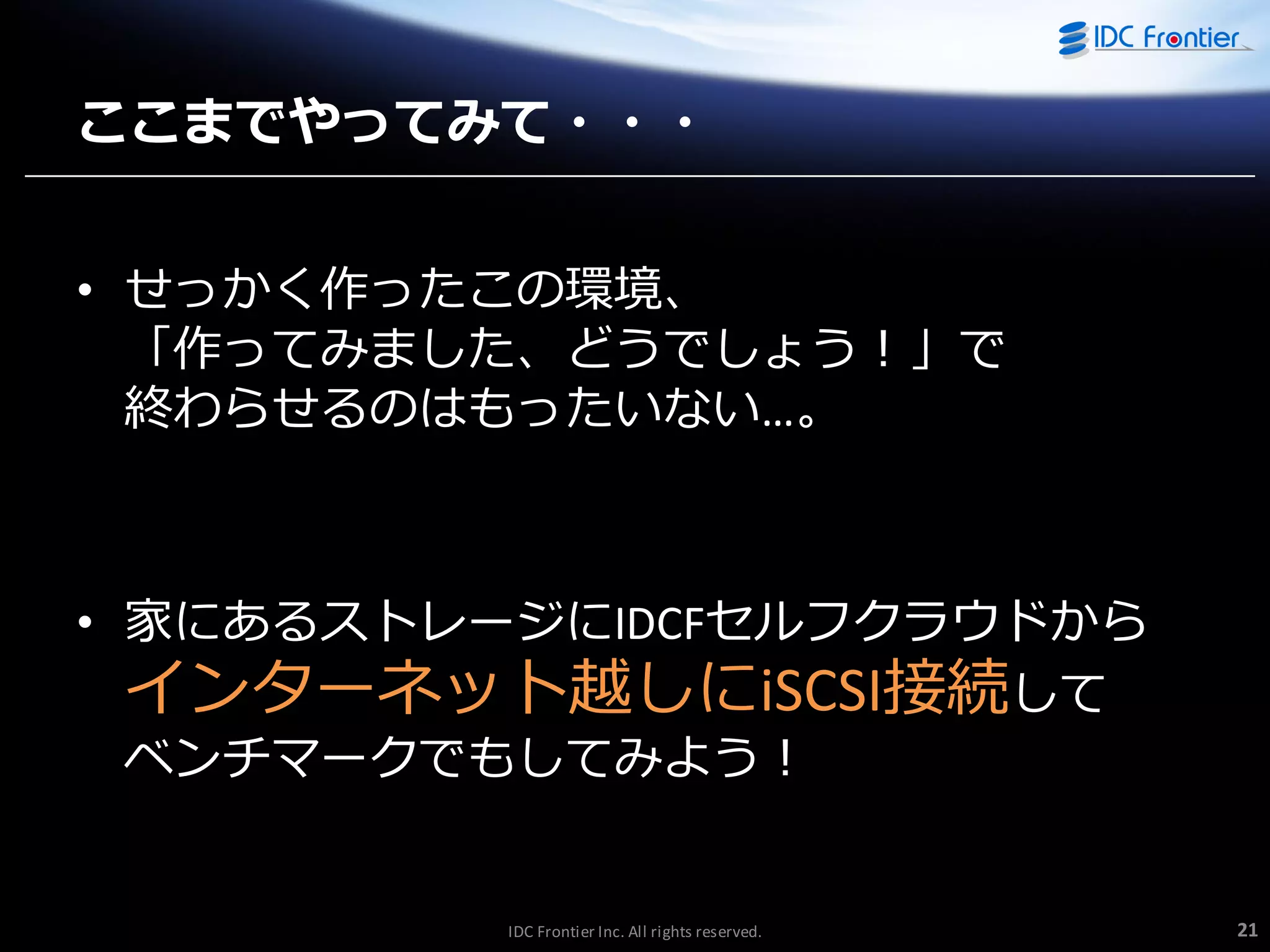

22. ここまでやってみて・・・
• せっかく作ったこの環境、
「作ってみました、どうでしょう！」で
終わらせるのはもったいない…。
• 家にあるストレージにIDCFセルフクラウドから
゗ンターネット越しにiSCSI接続して
ベンチマークでもしてみよう！
IDC Frontier Inc. All rights reserved.
21

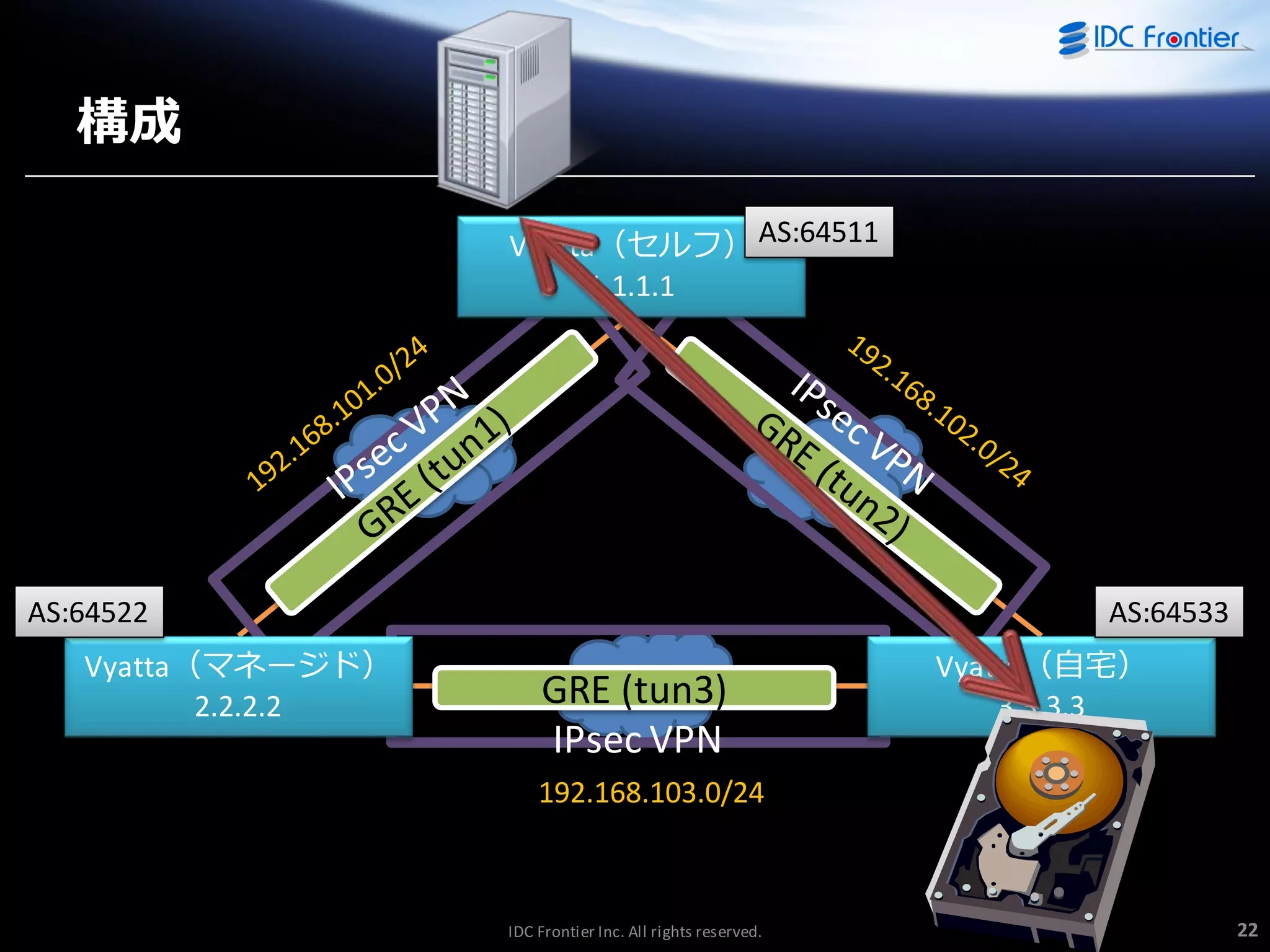

23. 構成
Vyatta（セルフ） AS:64511
1.1.1.1
AS:64522
Vyatta（マネージド）
2.2.2.2
AS:64533
GRE (tun3)
IPsec VPN
Vyatta（自宅）
3.3.3.3
192.168.103.0/24
IDC Frontier Inc. All rights reserved.
22

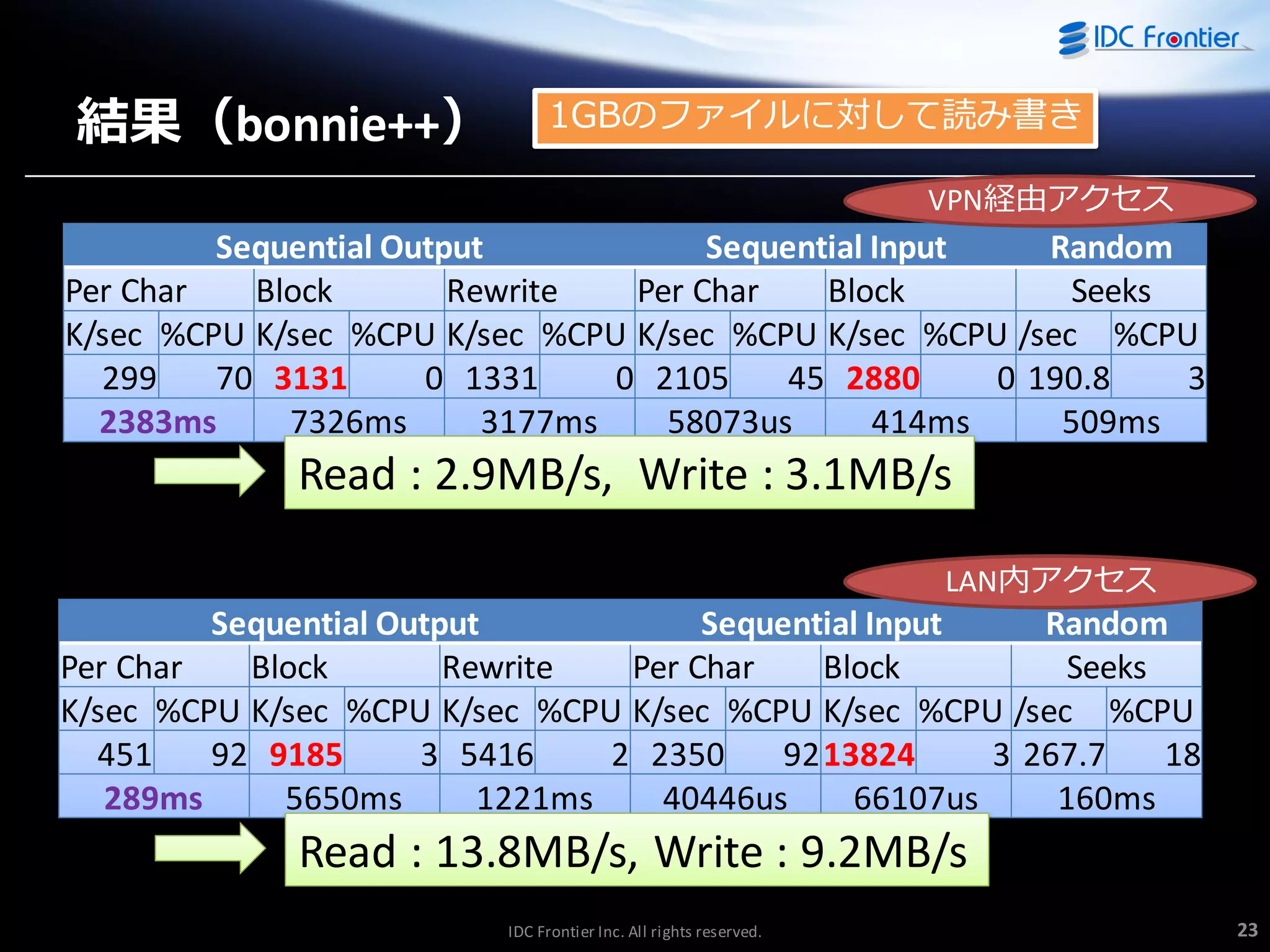

24. 結果（bonnie++）
1GBのフゔ゗ルに対して読み書き
VPN経由ゕクセス
Sequential Output
Sequential Input
Random
Per Char
Block
Rewrite
Per Char
Block
Seeks
K/sec %CPU K/sec %CPU K/sec %CPU K/sec %CPU K/sec %CPU /sec %CPU
299
70 3131
0 1331
0 2105
45 2880
0 190.8
3
2383ms
7326ms
3177ms
58073us
414ms
509ms
Read : 2.9MB/s, Write : 3.1MB/s
LAN内ゕクセス
Sequential Output
Sequential Input
Random
Per Char
Block
Rewrite
Per Char
Block
Seeks
K/sec %CPU K/sec %CPU K/sec %CPU K/sec %CPU K/sec %CPU /sec %CPU
451
92 9185
3 5416
2 2350
92 13824
3 267.7
18
289ms
5650ms
1221ms
40446us
66107us
160ms
Read : 13.8MB/s, Write : 9.2MB/s
IDC Frontier Inc. All rights reserved.
23

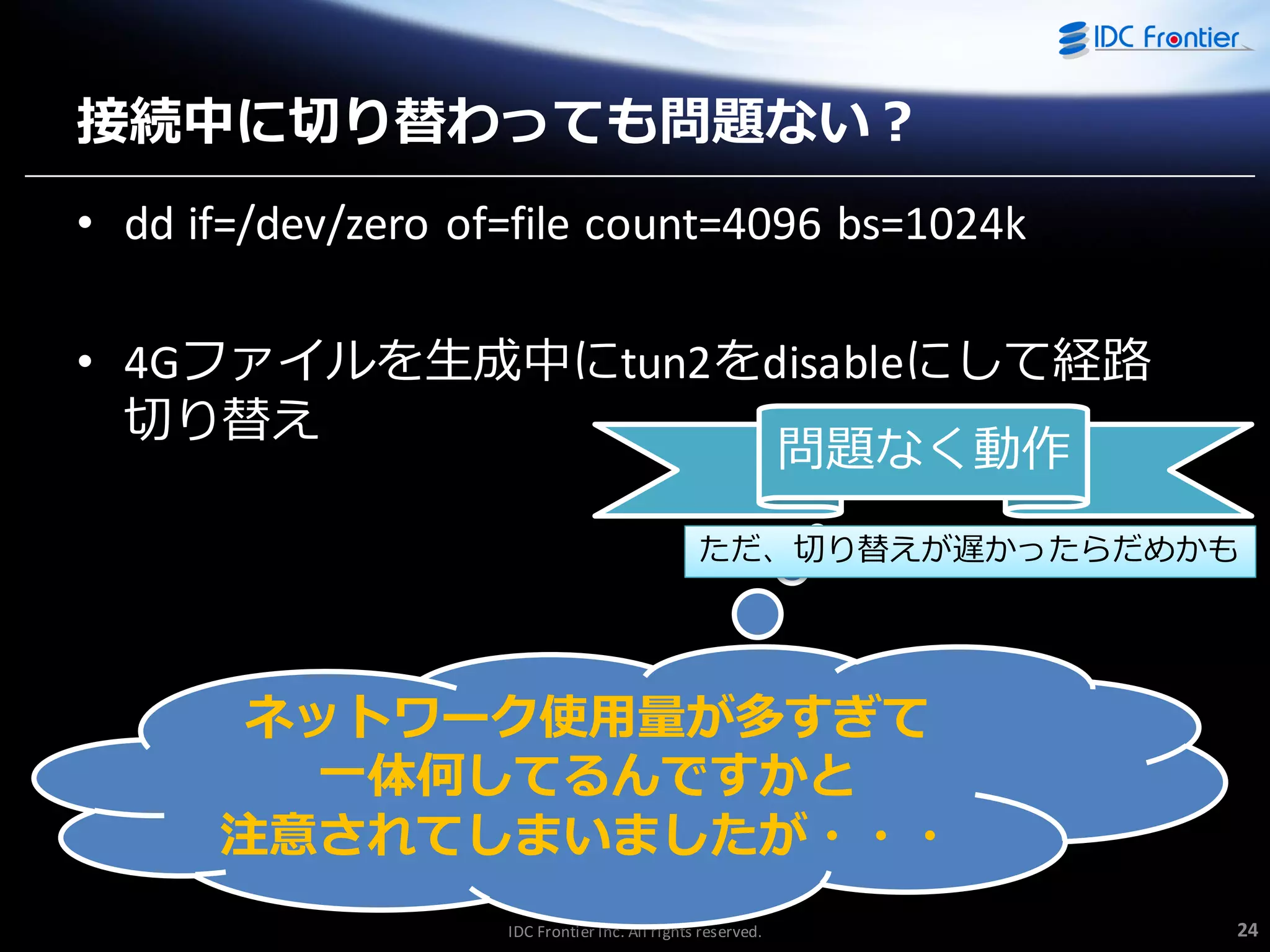

25. 接続中に切り替わっても問題ない？
• dd if=/dev/zero of=file count=4096 bs=1024k
• 4Gフゔ゗ルを生成中にtun2をdisableにして経路
切り替え
問題なく動作
ただ、切り替えが遅かったらだめかも
ネットワーク使用量が多すぎて
一体何してるんですかと
注意されてしまいましたが・・・
IDC Frontier Inc. All rights reserved.
24

26. これからやってみたい事
• BGPやってみたけど、この構成だとあまり意味
が無い？
（当初の計画が10台のVyattaを構築して
複雑な構成で試す予定だったのは秘密）
• もっとたくさんのVyatta間でこの構成を
大きくしていったら面白いことになるかも！？
繋げてもいいよ！という方を募集！？
IDC Frontier Inc. All rights reserved.
25

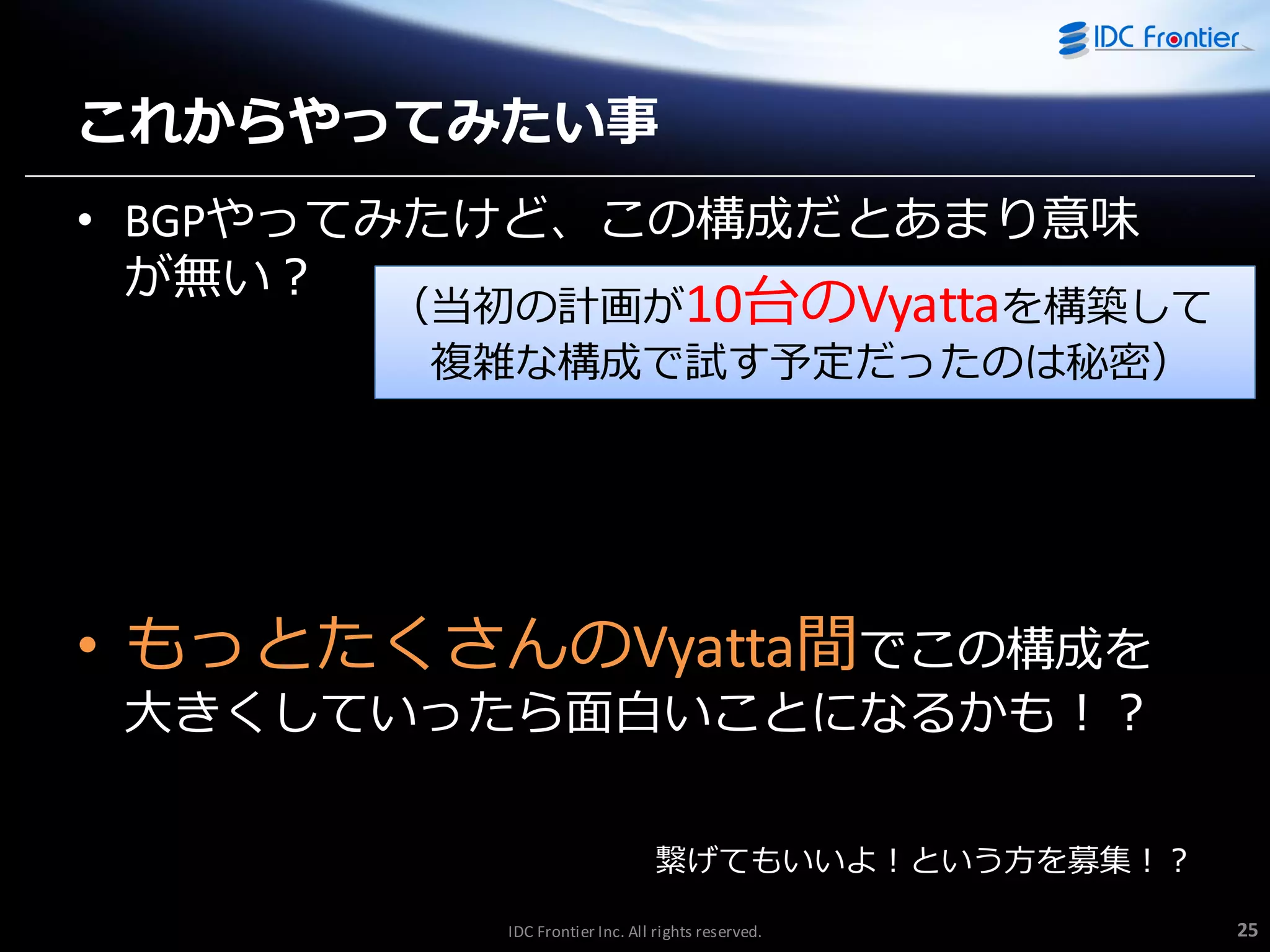

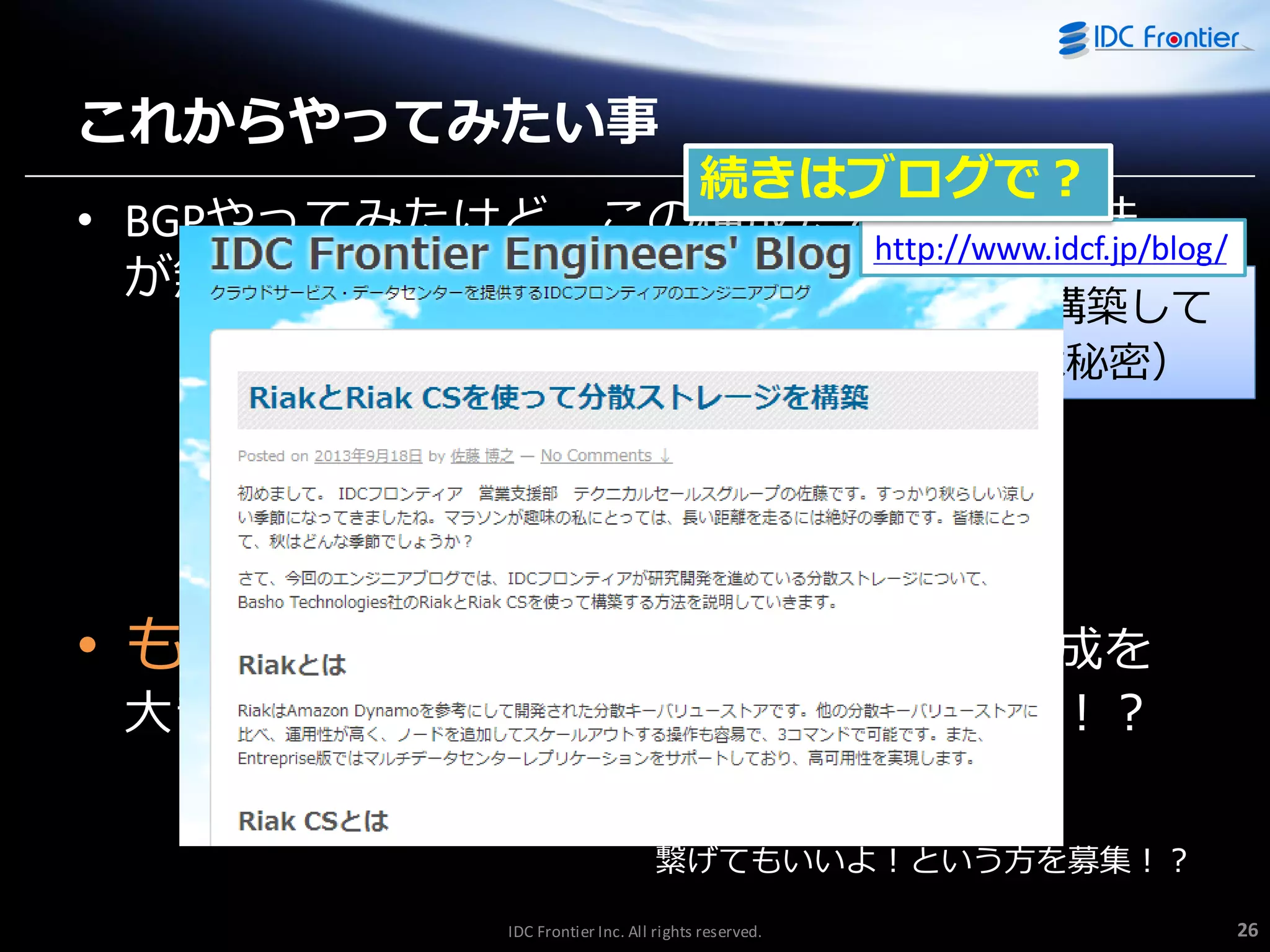

27. これからやってみたい事
続きはブログで？
• BGPやってみたけど、この構成だとあまり意味
http://www.idcf.jp/blog/
が無い？
（当初の計画が10台のVyattaを構築して
複雑な構成で試す予定だったのは秘密）
• もっとたくさんのVyatta間でこの構成を
大きくしていったら面白いことになるかも！？
繋げてもいいよ！という方を募集！？
IDC Frontier Inc. All rights reserved.
26

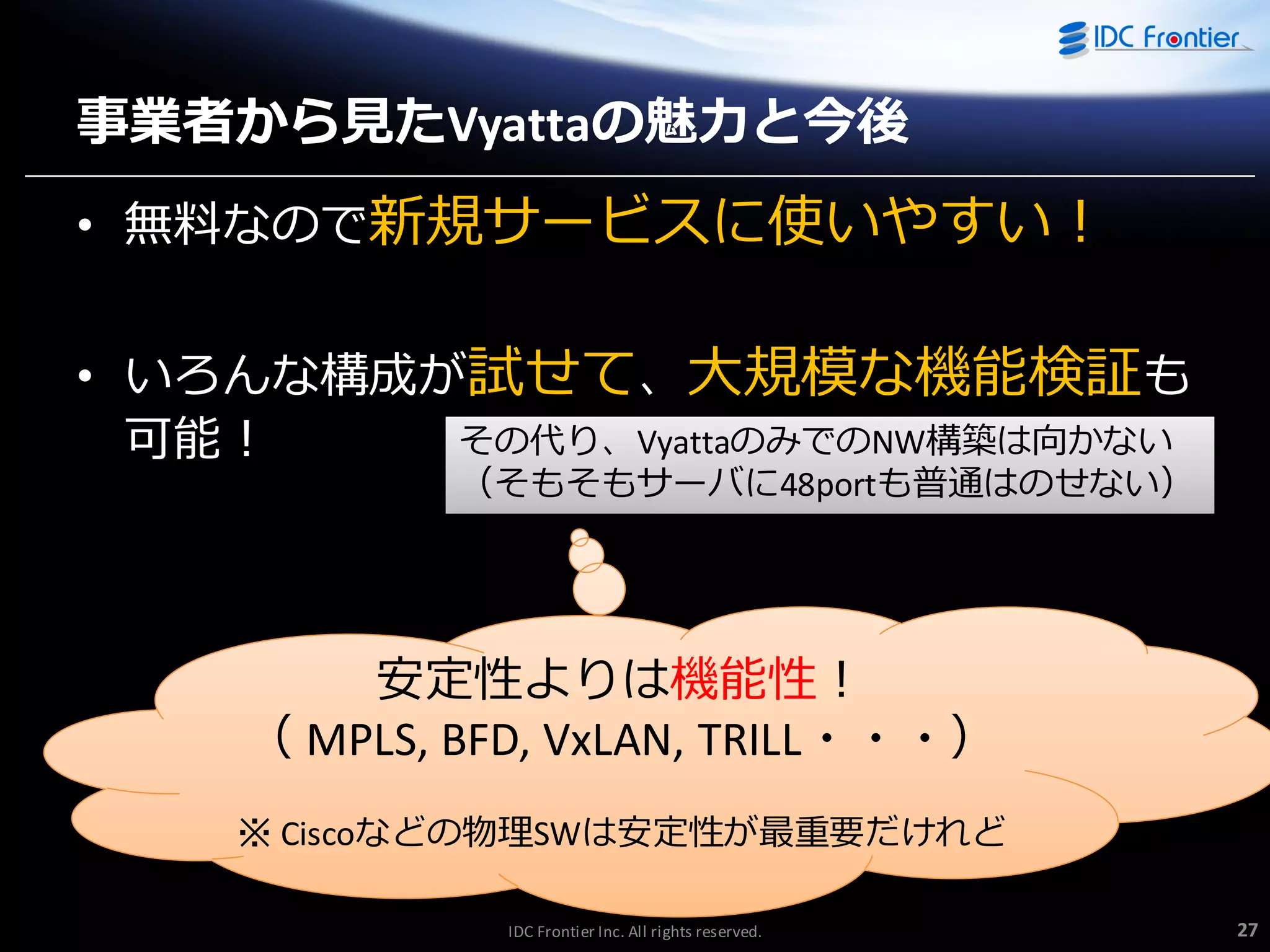

28. 事業者から見たVyattaの魅力と今後
• 無料なので新規サービスに使いやすい！
• いろんな構成が試せて、大規模な機能検証も
その代り、VyattaのみでのNW構築は向かない
可能！
（そもそもサーバに48portも普通はのせない）
安定性よりは機能性！
（ MPLS, BFD, VxLAN, TRILL・・・）
※ Ciscoなどの物理SWは安定性が最重要だけれど
IDC Frontier Inc. All rights reserved.
27

29. まとめ
• Vyatta使ってこんなことやってみました！
– BGP/OSPF over GRE over IPsec VPN with Vyatta
– iSCSIベンチマーク
