![SimpleMoveとMove
• SimpleMove
– 水平方向の移動のみを対象（ジャンプはSimpleMoveでは実装できない）
– 重力は自動加算される
– たぶんプロトタイピング用だと思う
– 入力値は速度ベクトル[m/s]
• Move
– ３次元空間での移動を対象
– ジャンプ等の立体的な動きをさせることができる
– 重力は自動加算されない（自分で計算する必要がある）
– 入力値は移動量ベクトル[m]
92](https://image.slidesharecdn.com/unity-140620012857-phpapp02/75/Unity-92-2048.jpg)
More Related Content
Unity講習会（初級）
- 1.

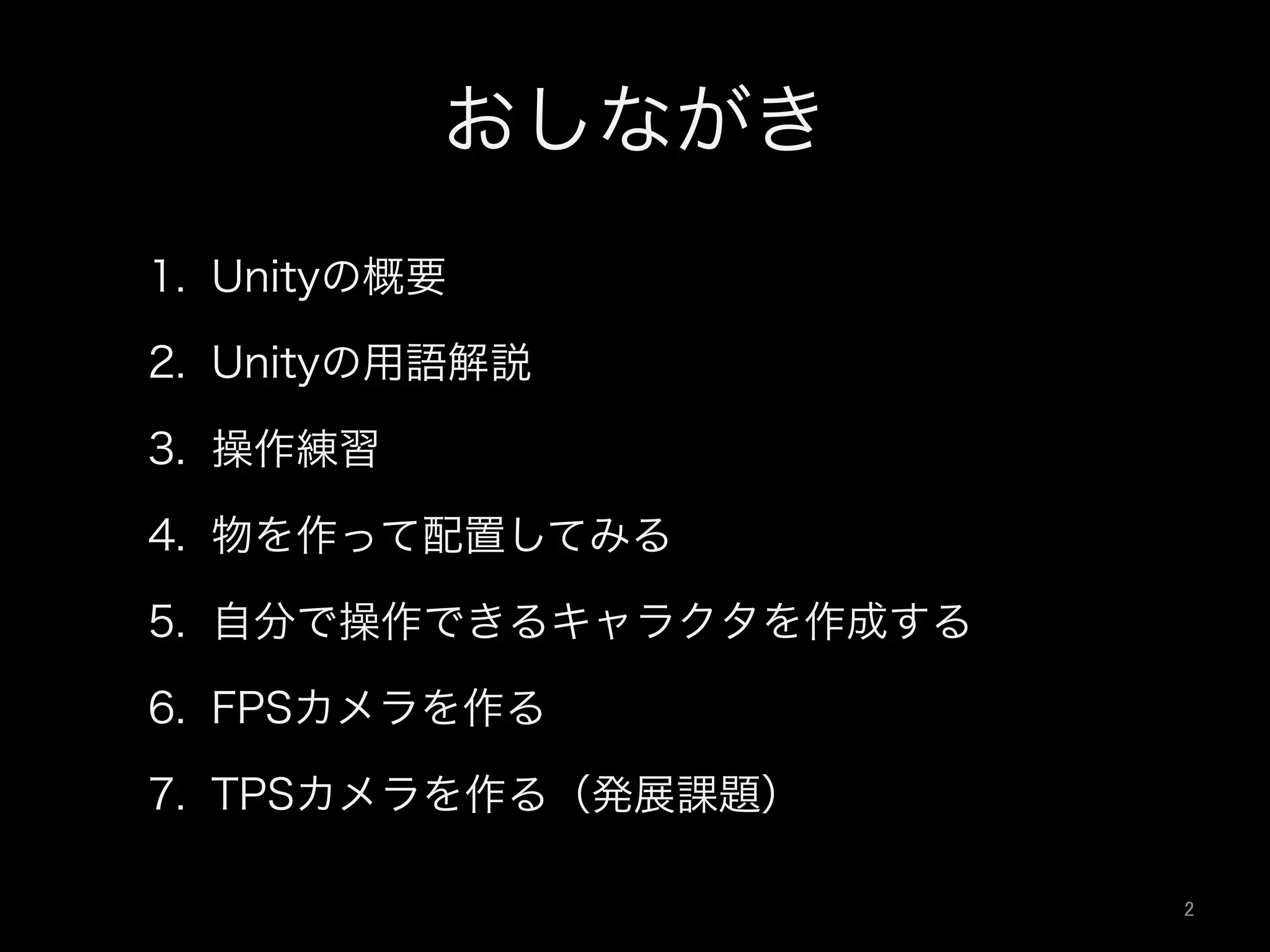

- 2. おしながき 1. Unityの概要 2. Unityの用語解説 3. 操作練習 4. 物を作って配置してみる 5. 自分で操作できるキャラクタを作成する 6. FPSカメラを作る 7. TPSカメラを作る（発展課題） 2
- 3.
- 4.

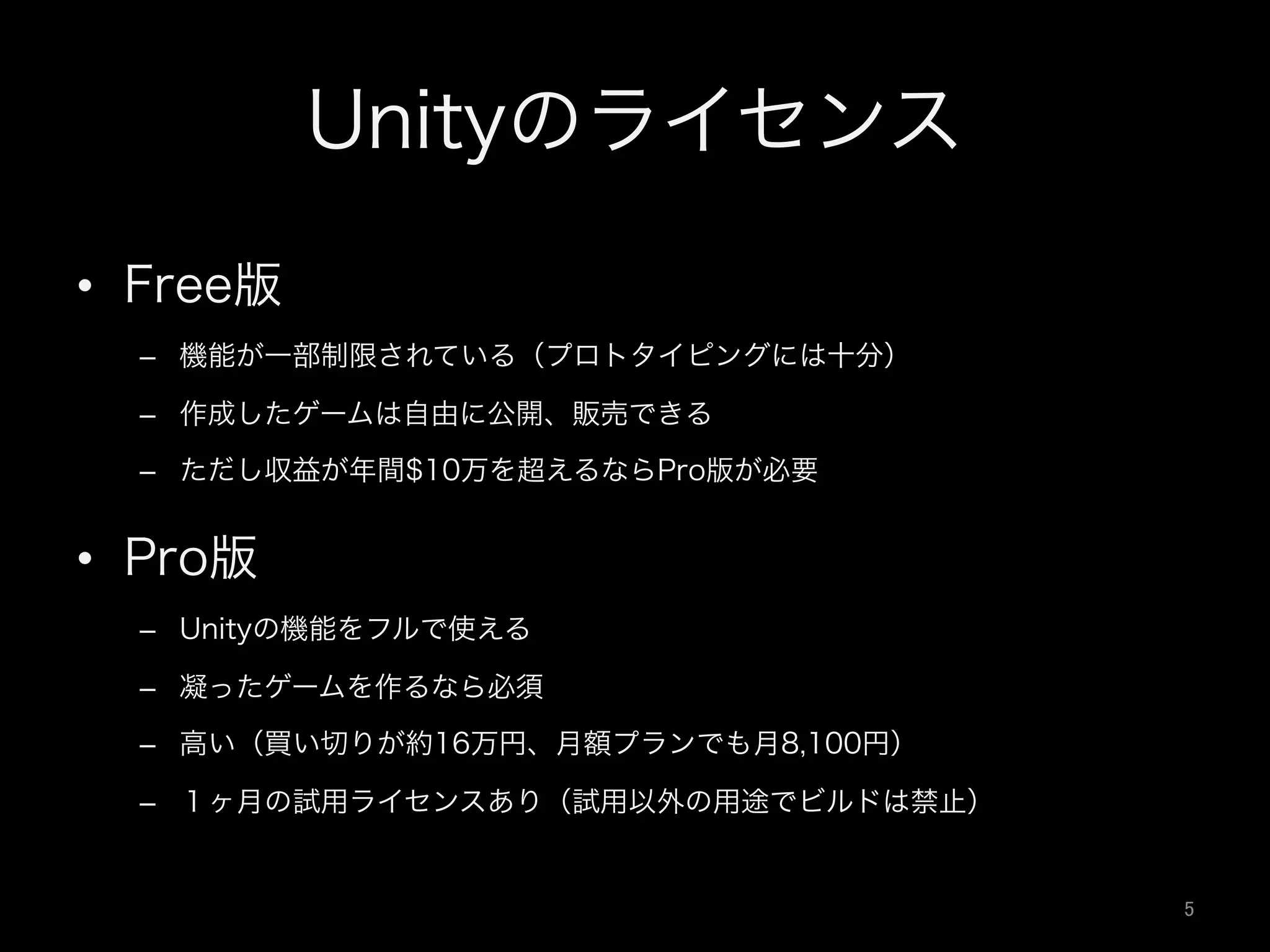

- 5. Unityのライセンス • Free版 – 機能が一部制限されている（プロトタイピングには十分） – 作成したゲームは自由に公開、販売できる – ただし収益が年間$10万を超えるならPro版が必要 • Pro版 – Unityの機能をフルで使える – 凝ったゲームを作るなら必須 – 高い（買い切りが約16万円、月額プランでも月8,100円） – １ヶ月の試用ライセンスあり（試用以外の用途でビルドは禁止） 5

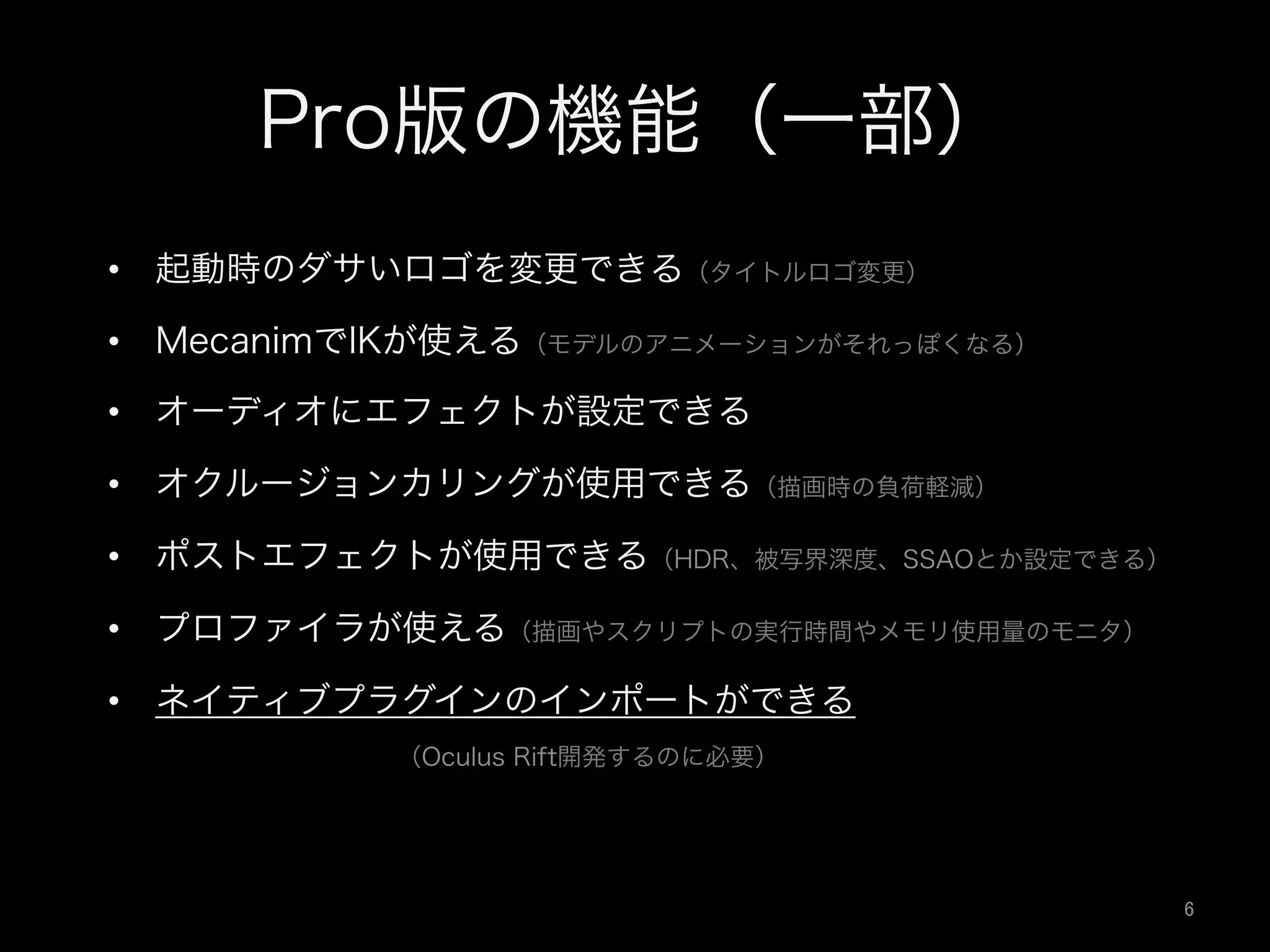

- 6. Pro版の機能（一部） • 起動時のダサいロゴを変更できる（タイトルロゴ変更） • MecanimでIKが使える（モデルのアニメーションがそれっぽくなる） • オーディオにエフェクトが設定できる • オクルージョンカリングが使用できる（描画時の負荷軽減） • ポストエフェクトが使用できる（HDR、被写界深度、SSAOとか設定できる） • プロファイラが使える（描画やスクリプトの実行時間やメモリ使用量のモニタ） • ネイティブプラグインのインポートができる （Oculus Rift開発するのに必要） 6
- 7.
- 8.
- 9.
- 10.
- 11.

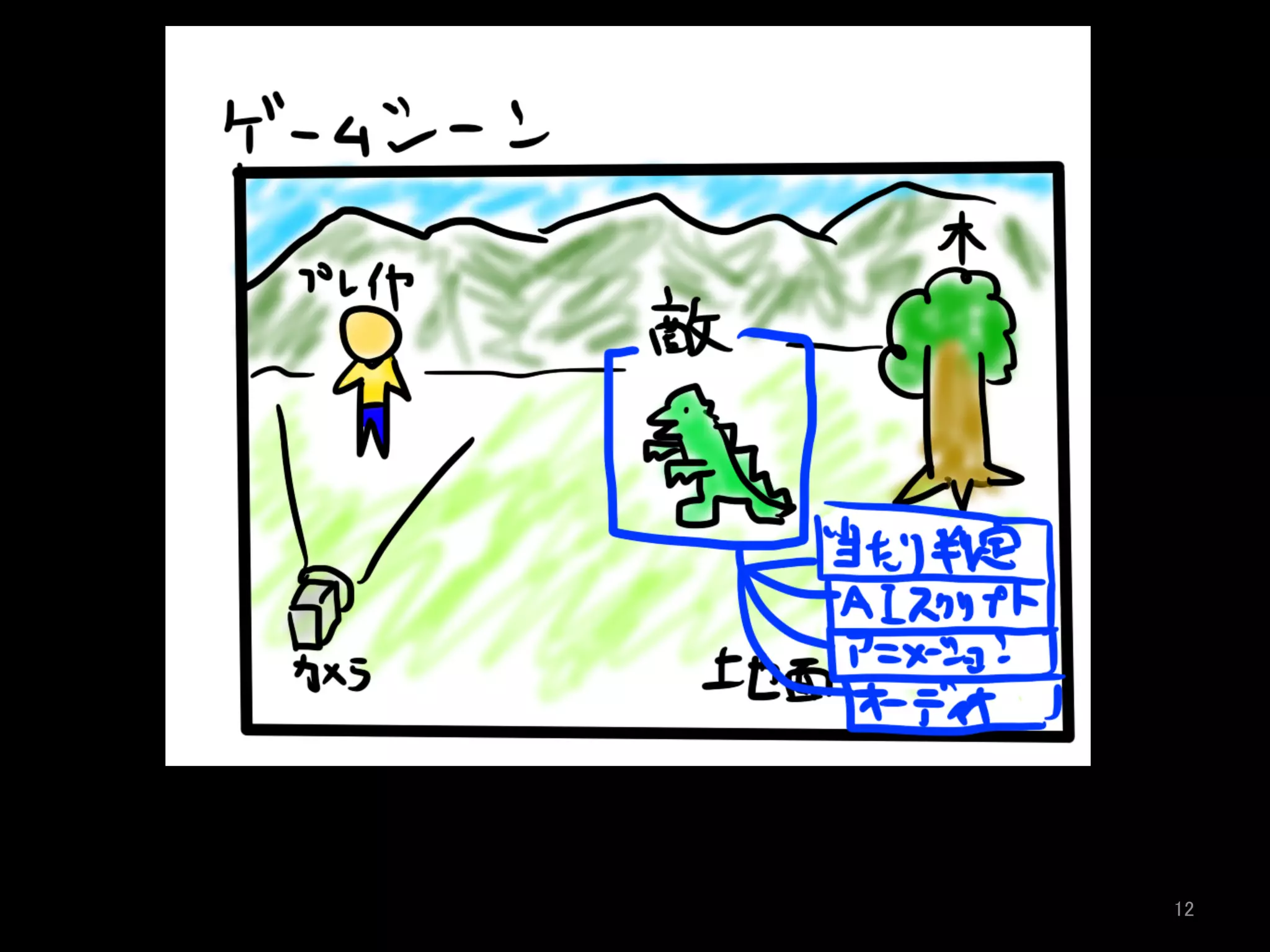

- 12.
- 13.
- 14.
- 15.
- 16.
- 17.

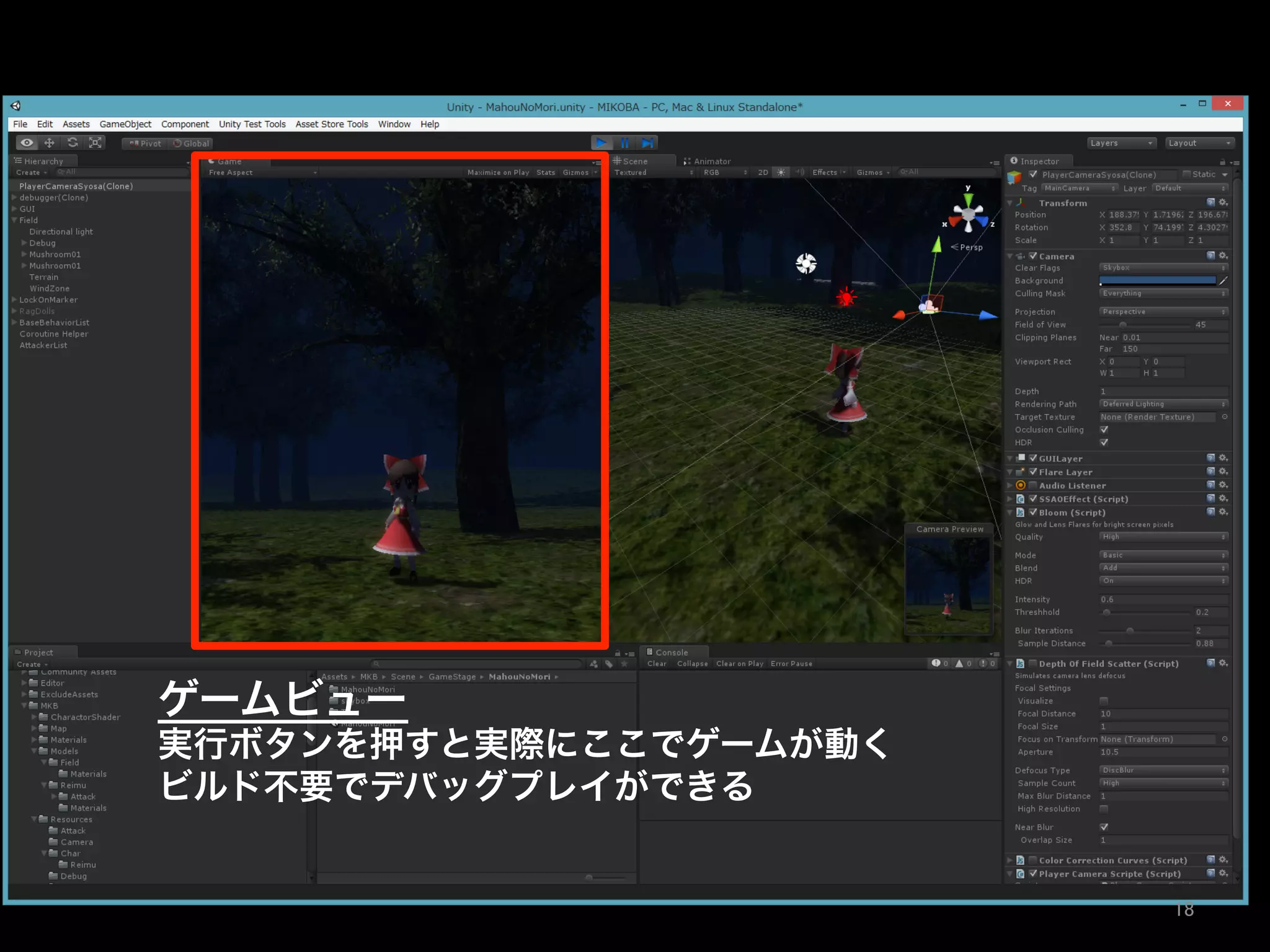

- 18.
- 19.
- 20.
- 21.
- 22.
- 23.
- 24.
- 25.
- 26.
- 27.

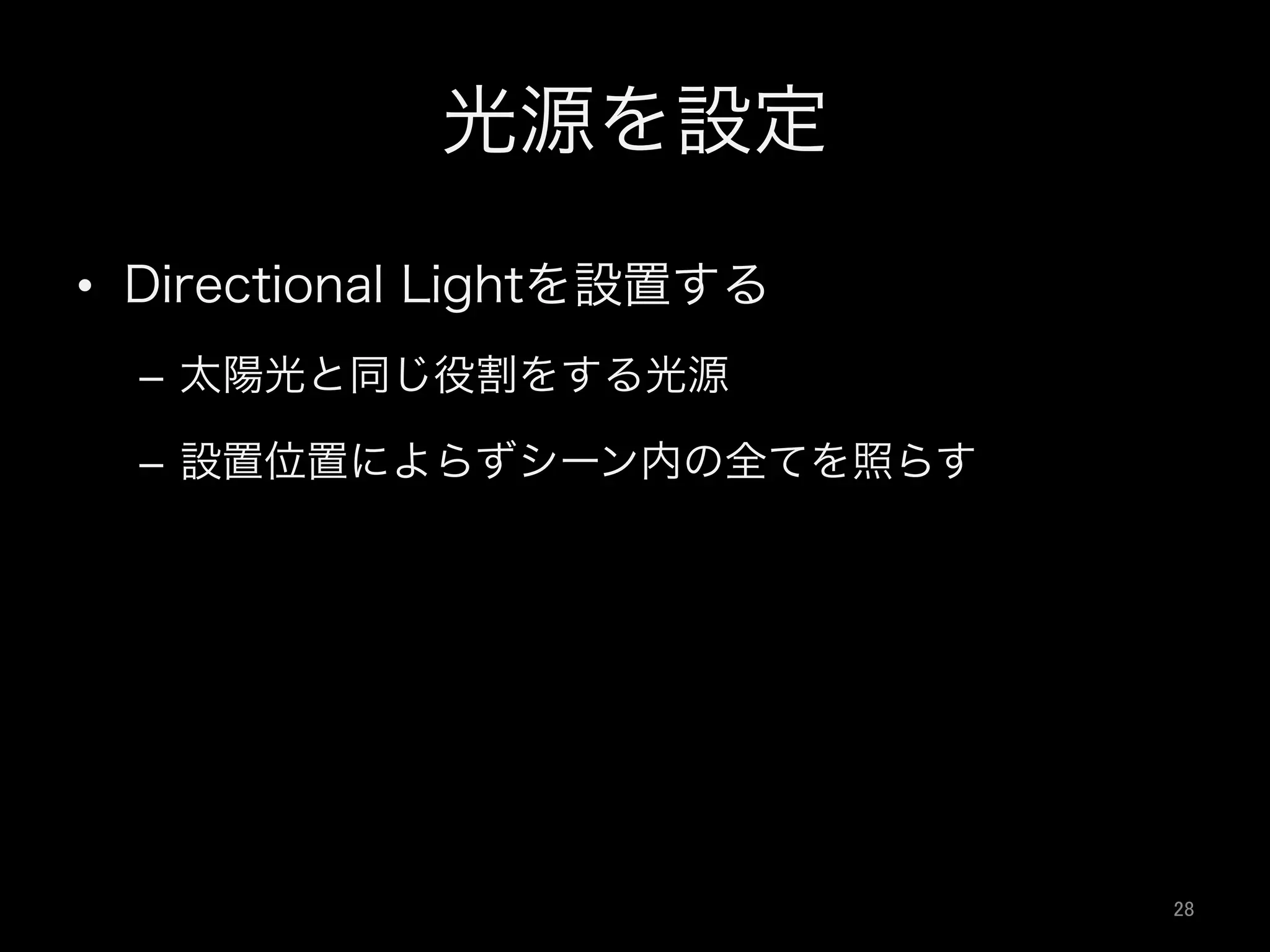

- 28. 光源を設定 • Directional Lightを設置する – 太陽光と同じ役割をする光源 – 設置位置によらずシーン内の全てを照らす 28
- 29.
- 30.
- 31.
- 32.

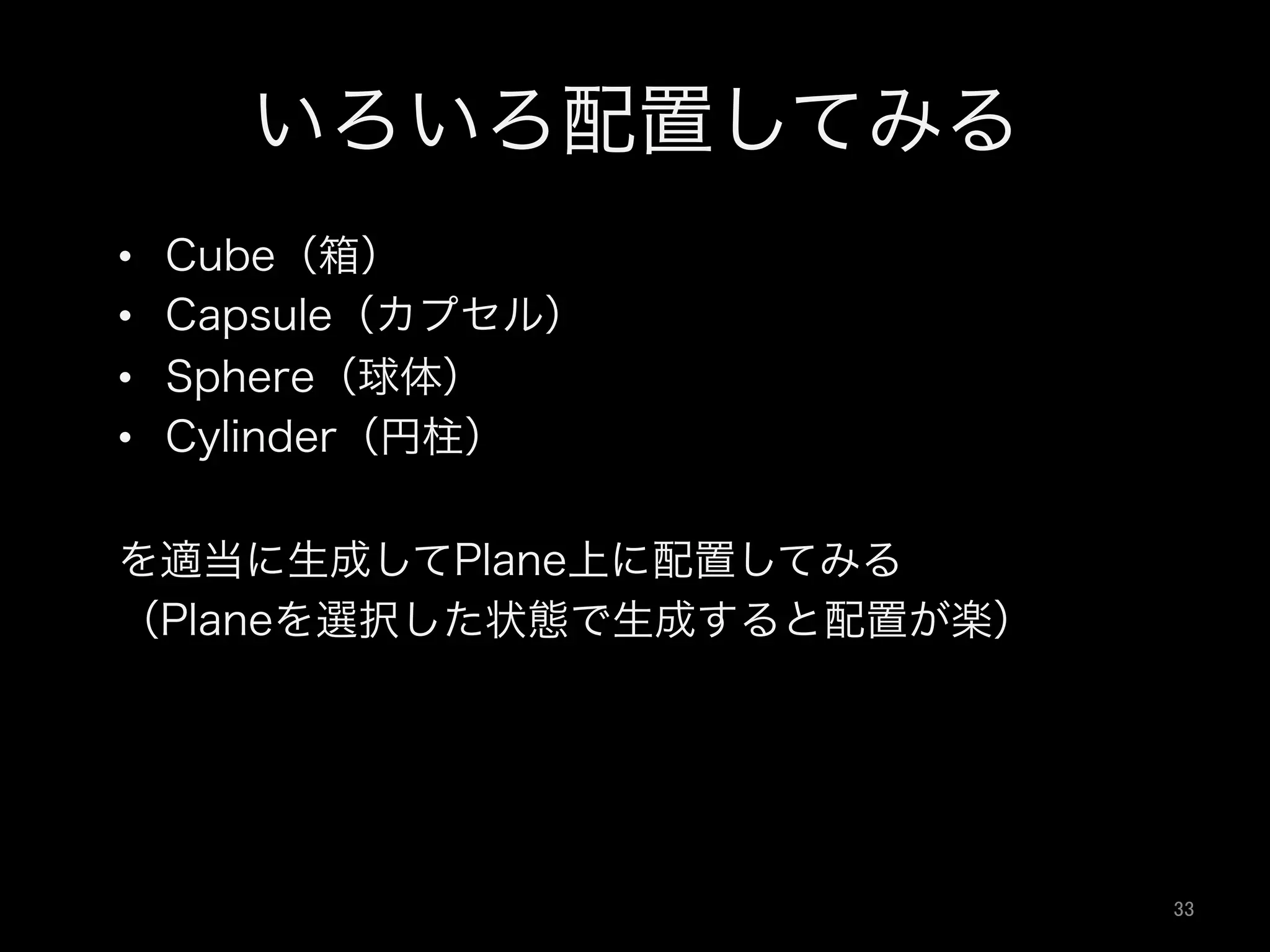

- 33. いろいろ配置してみる • Cube（箱） • Capsule（カプセル） • Sphere（球体） • Cylinder（円柱） を適当に生成してPlane上に配置してみる （Planeを選択した状態で生成すると配置が楽） 33

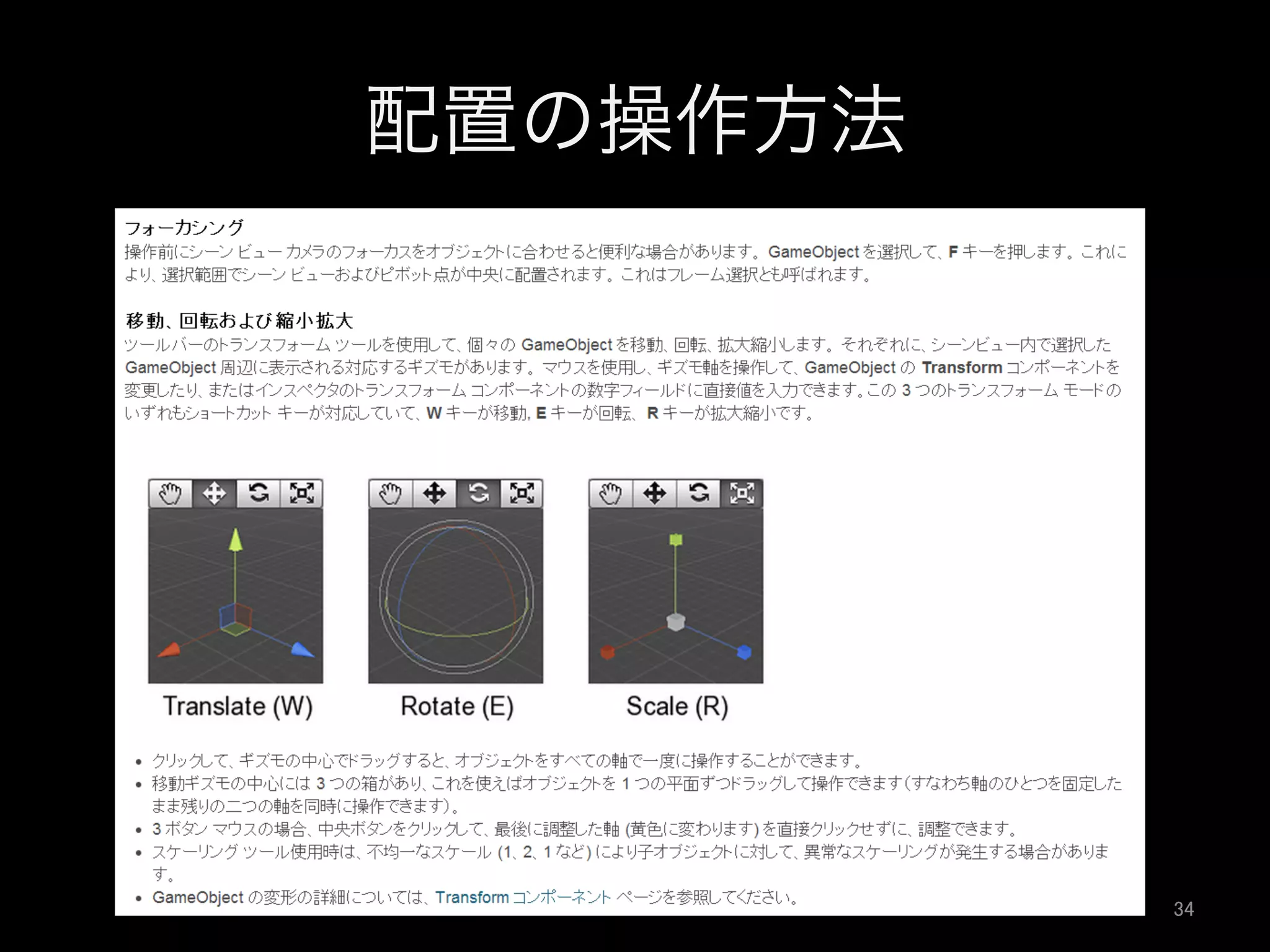

- 34.
- 35.
- 36.

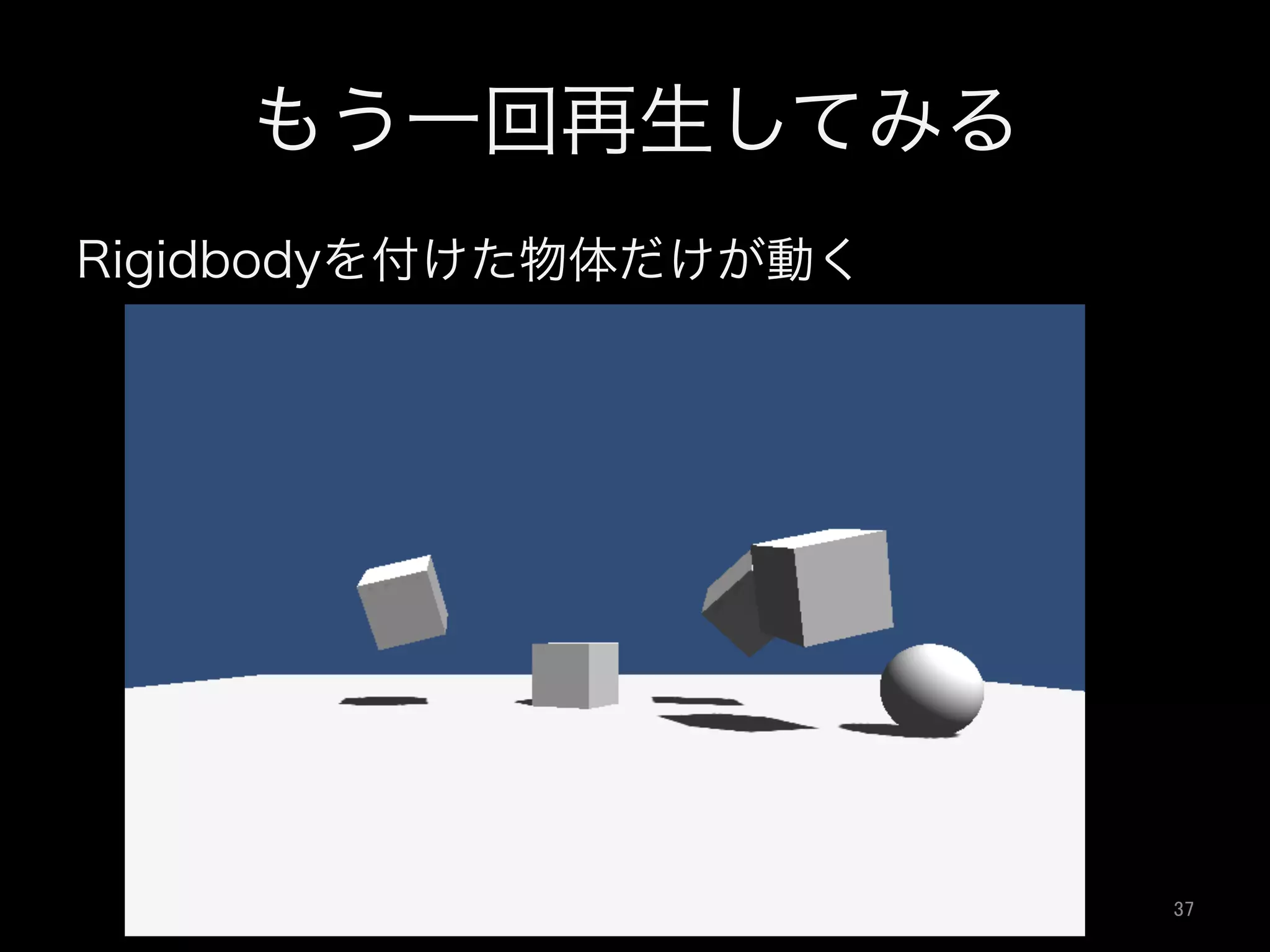

- 37.

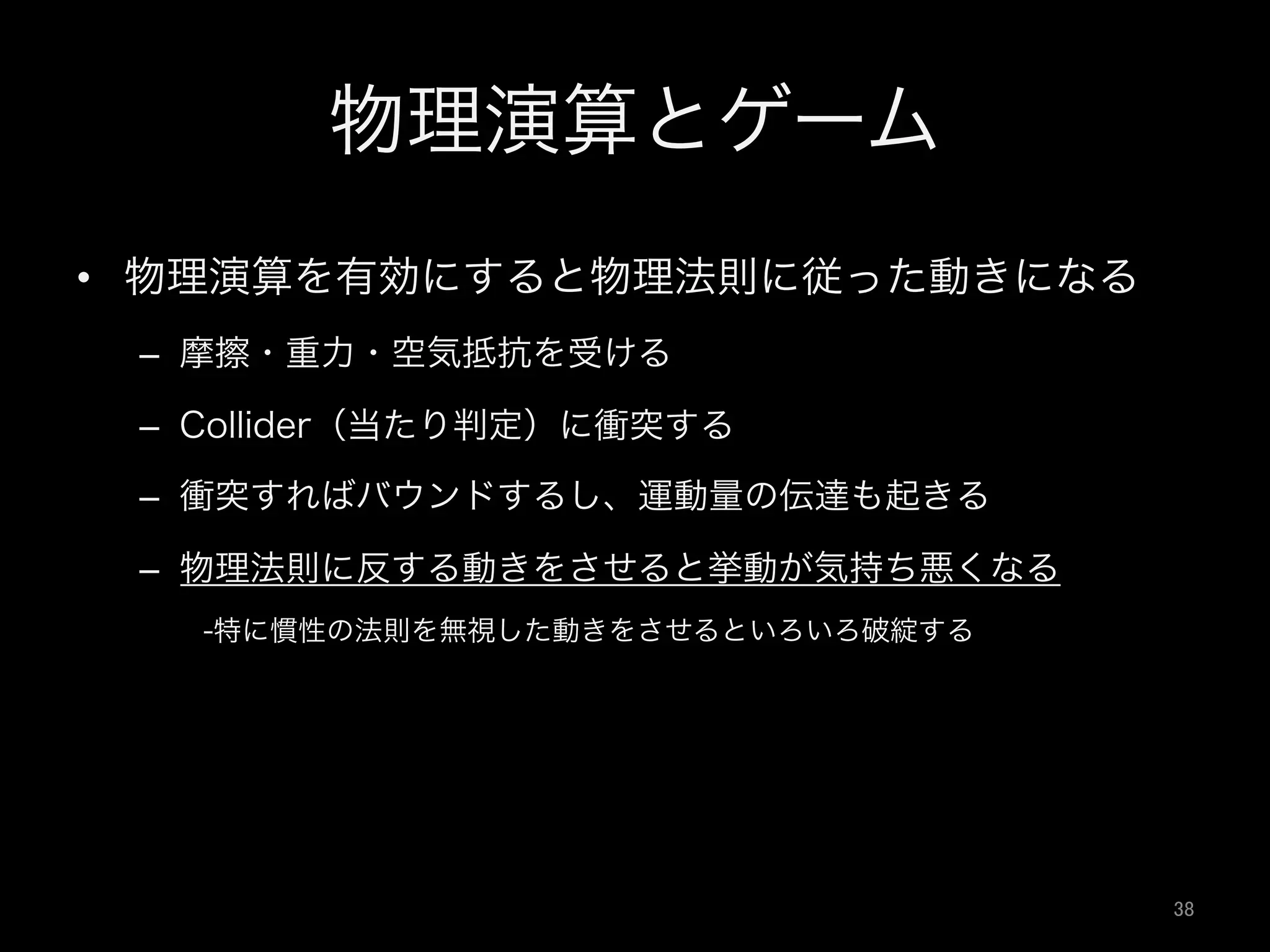

- 38. 物理演算とゲーム • 物理演算を有効にすると物理法則に従った動きになる – 摩擦・重力・空気抵抗を受ける – Collider（当たり判定）に衝突する – 衝突すればバウンドするし、運動量の伝達も起きる – 物理法則に反する動きをさせると挙動が気持ち悪くなる -特に慣性の法則を無視した動きをさせるといろいろ破綻する 38

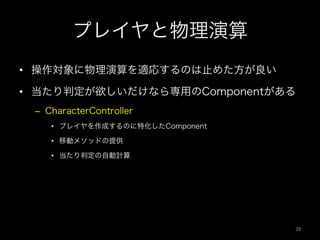

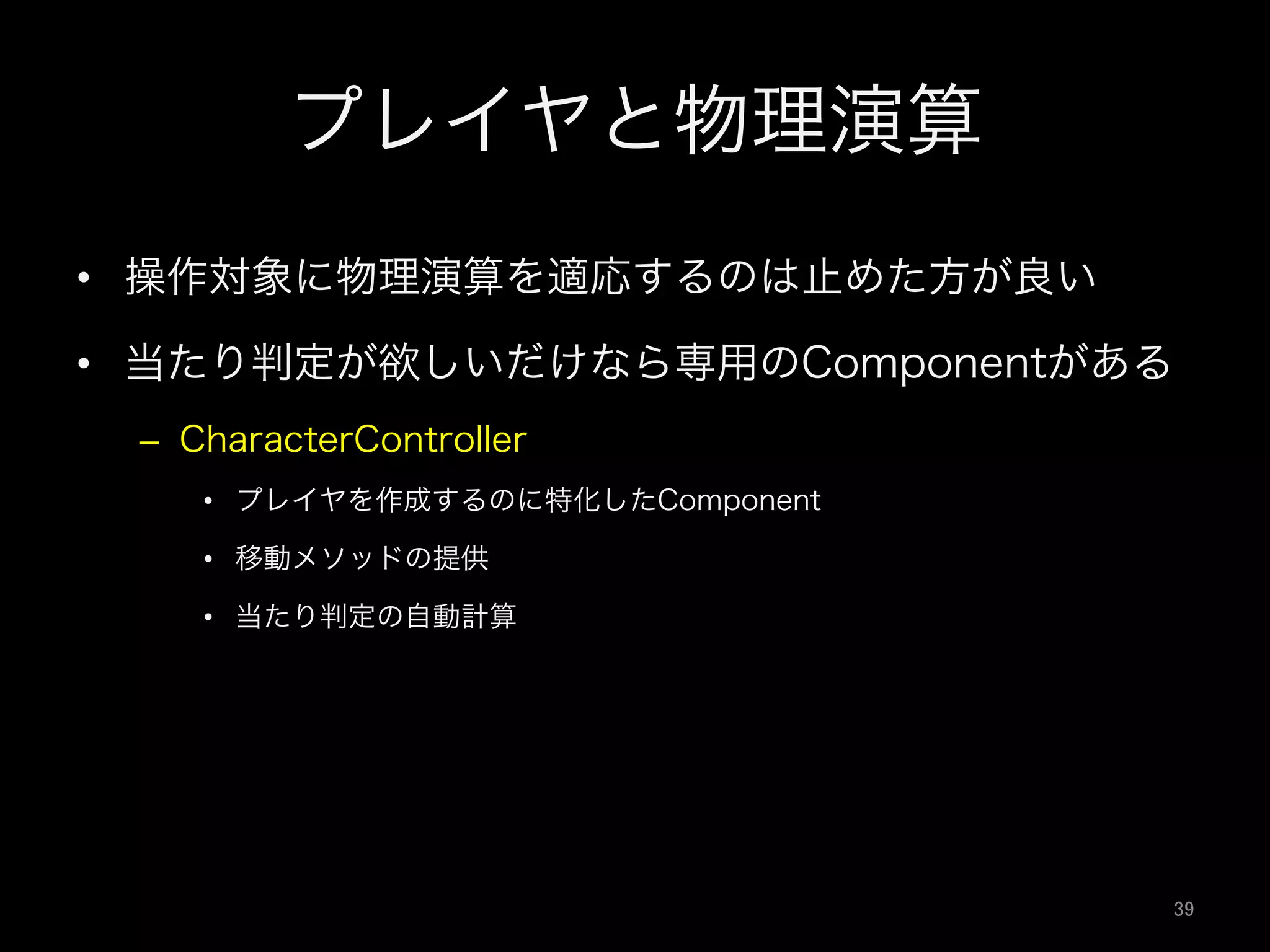

- 39. プレイヤと物理演算 • 操作対象に物理演算を適応するのは止めた方が良い • 当たり判定が欲しいだけなら専用のComponentがある – CharacterController • プレイヤを作成するのに特化したComponent • 移動メソッドの提供 • 当たり判定の自動計算 39
- 40.
- 41.
- 42.
- 43.
- 44.
- 45.
- 46.
- 47.
- 48.
- 49.
- 50.
- 51. 光源を設定 • Directional Lightを設置する – 太陽光と同じ役割をする光源 – 設置位置によらずシーン内の全てを照らす 51

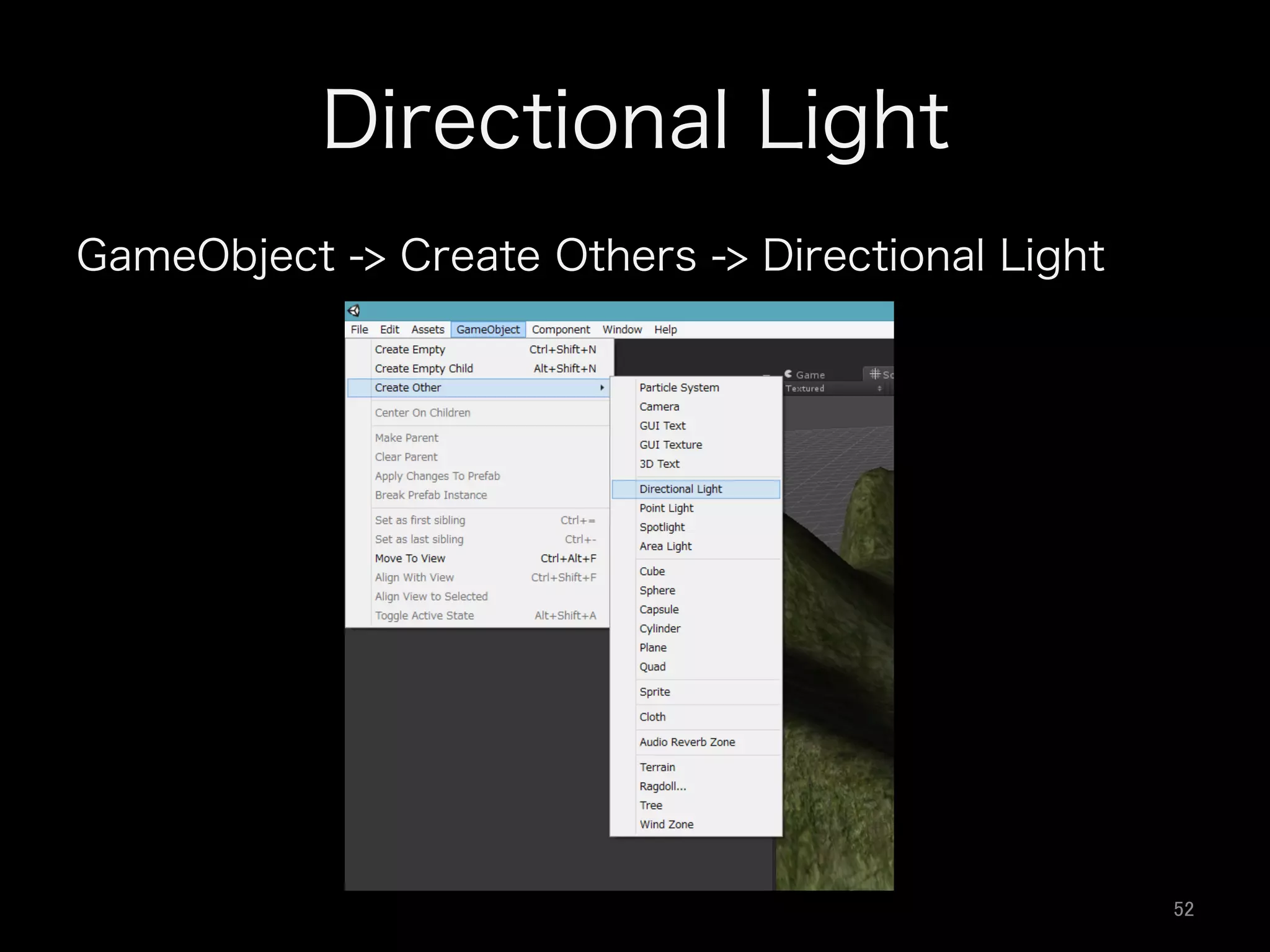

- 52. Directional Light GameObject ->Create Others -> Directional Light 52
- 53.
- 54.

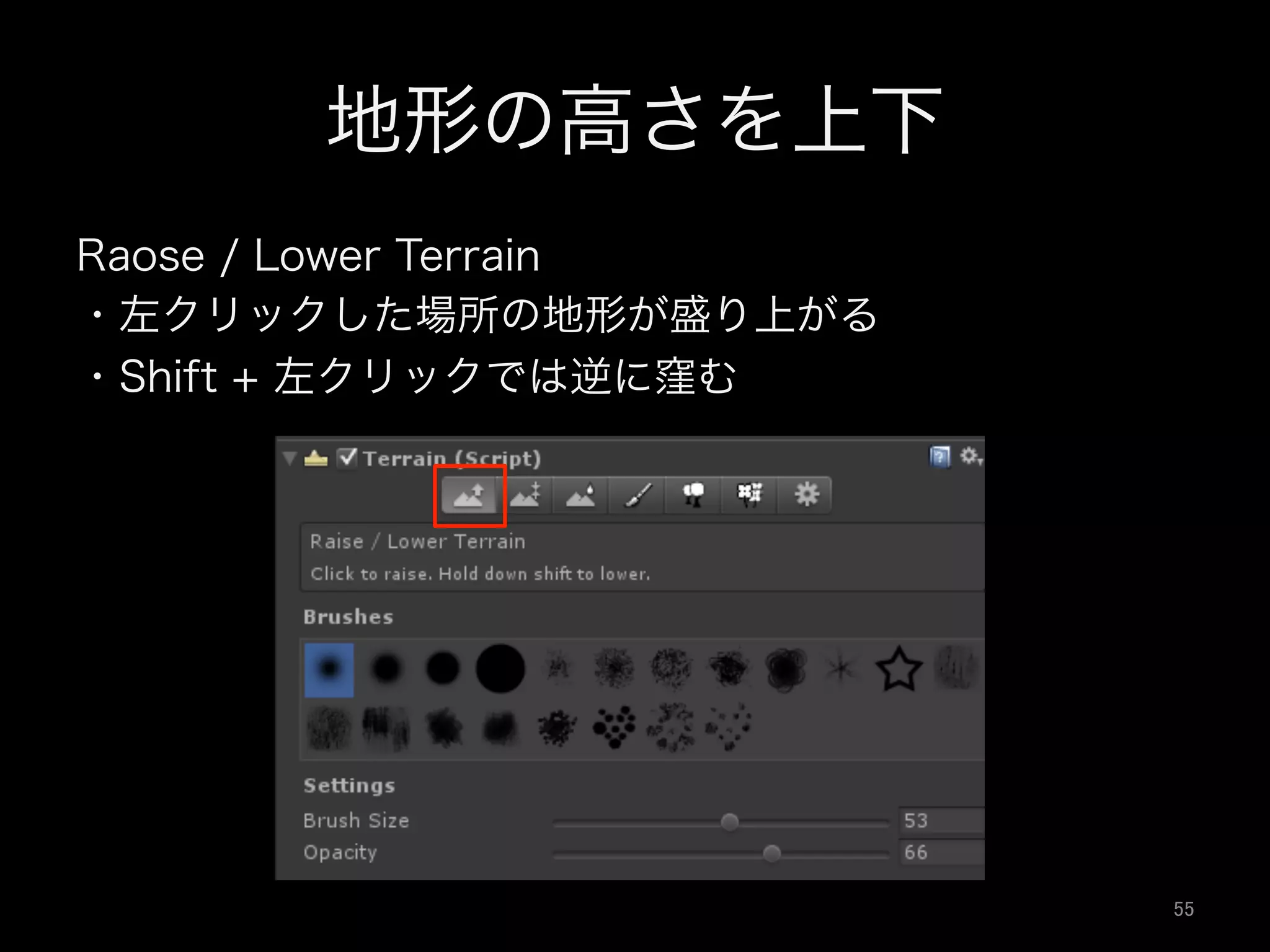

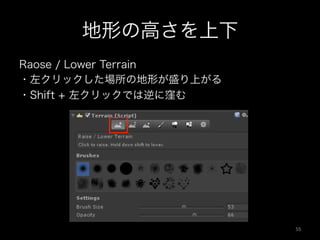

- 55. 地形の高さを上下 Raose / LowerTerrain ・左クリックした場所の地形が盛り上がる ・Shift + 左クリックでは逆に窪む 55
- 56.
- 57.
- 58.
- 59.

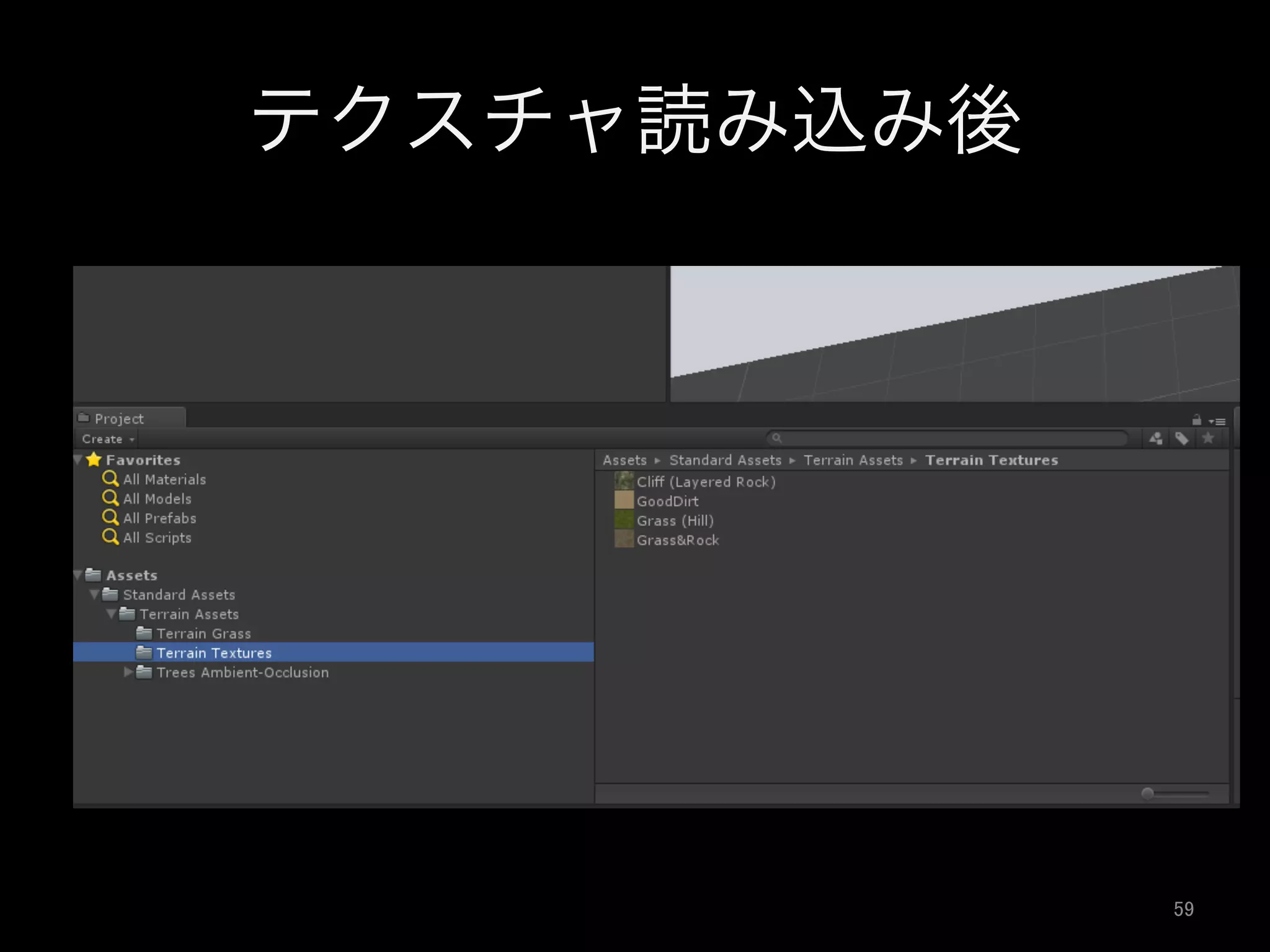

- 60.

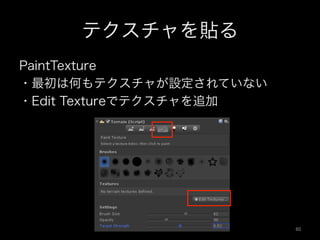

- 61.
- 62.
- 63.
- 64.
- 65.

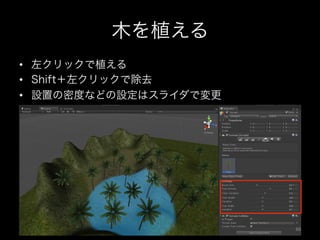

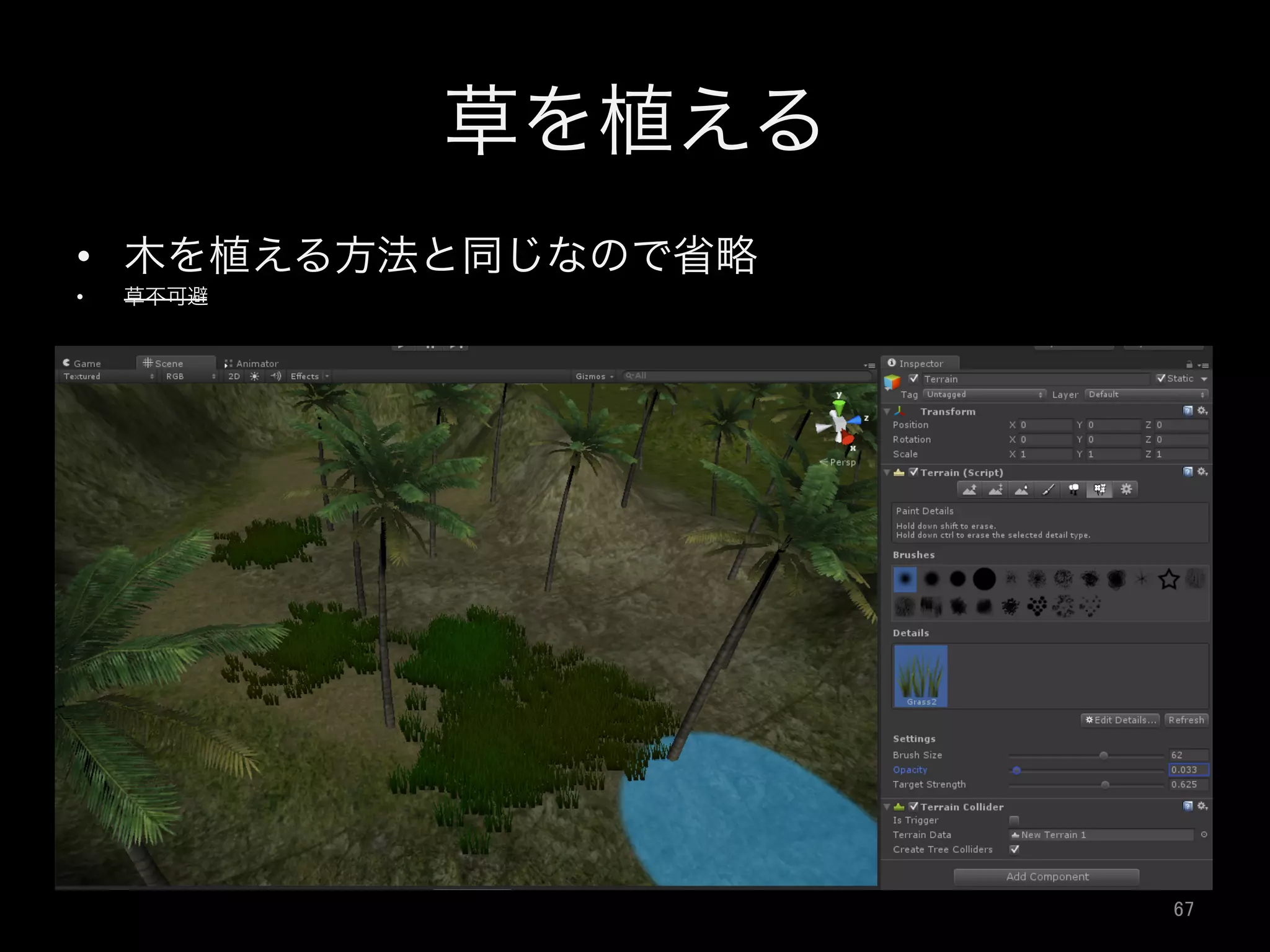

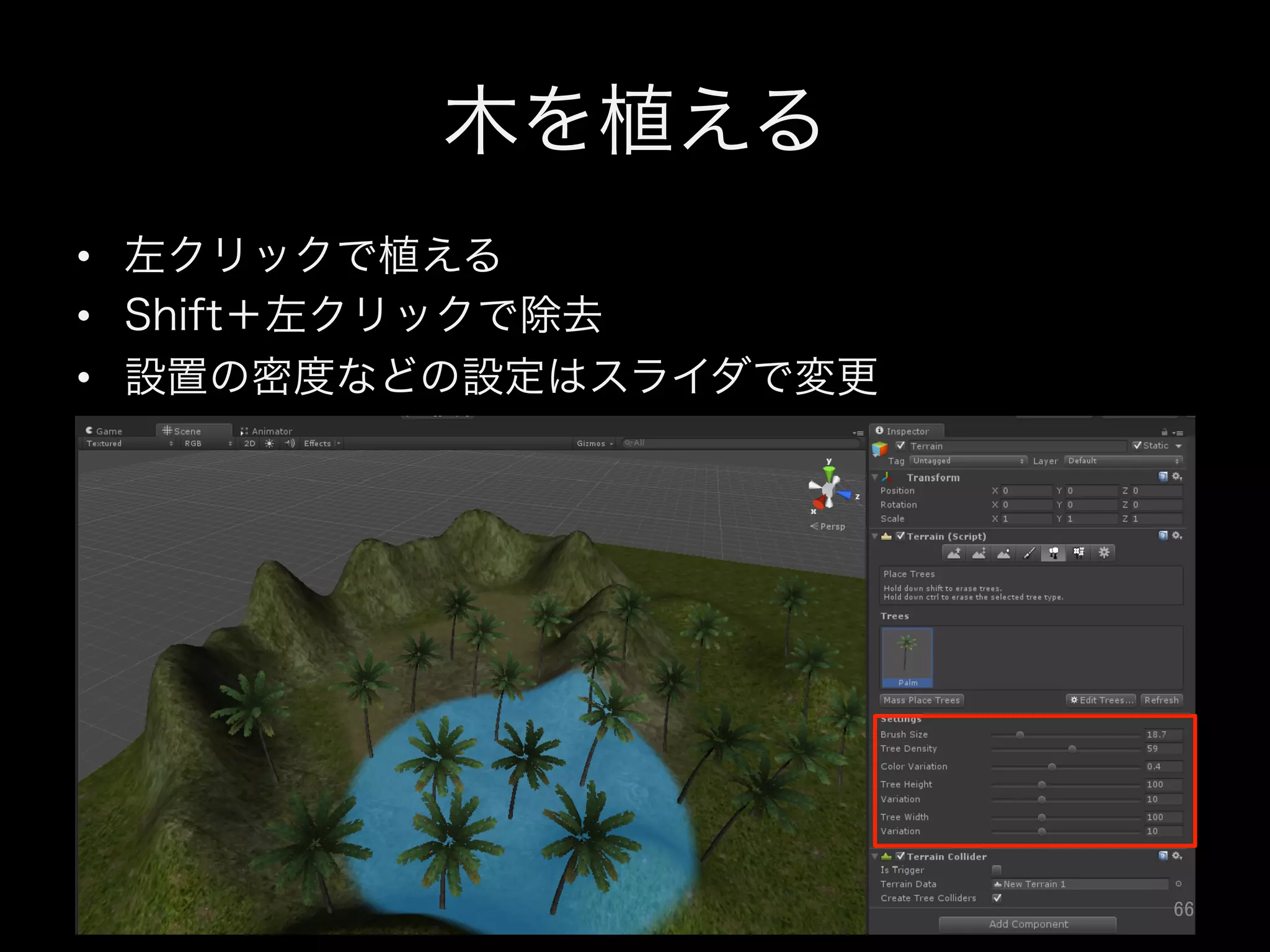

- 66. 木を植える • 左クリックで植える • Shift＋左クリックで除去 • 設置の密度などの設定はスライダで変更 66
- 67.

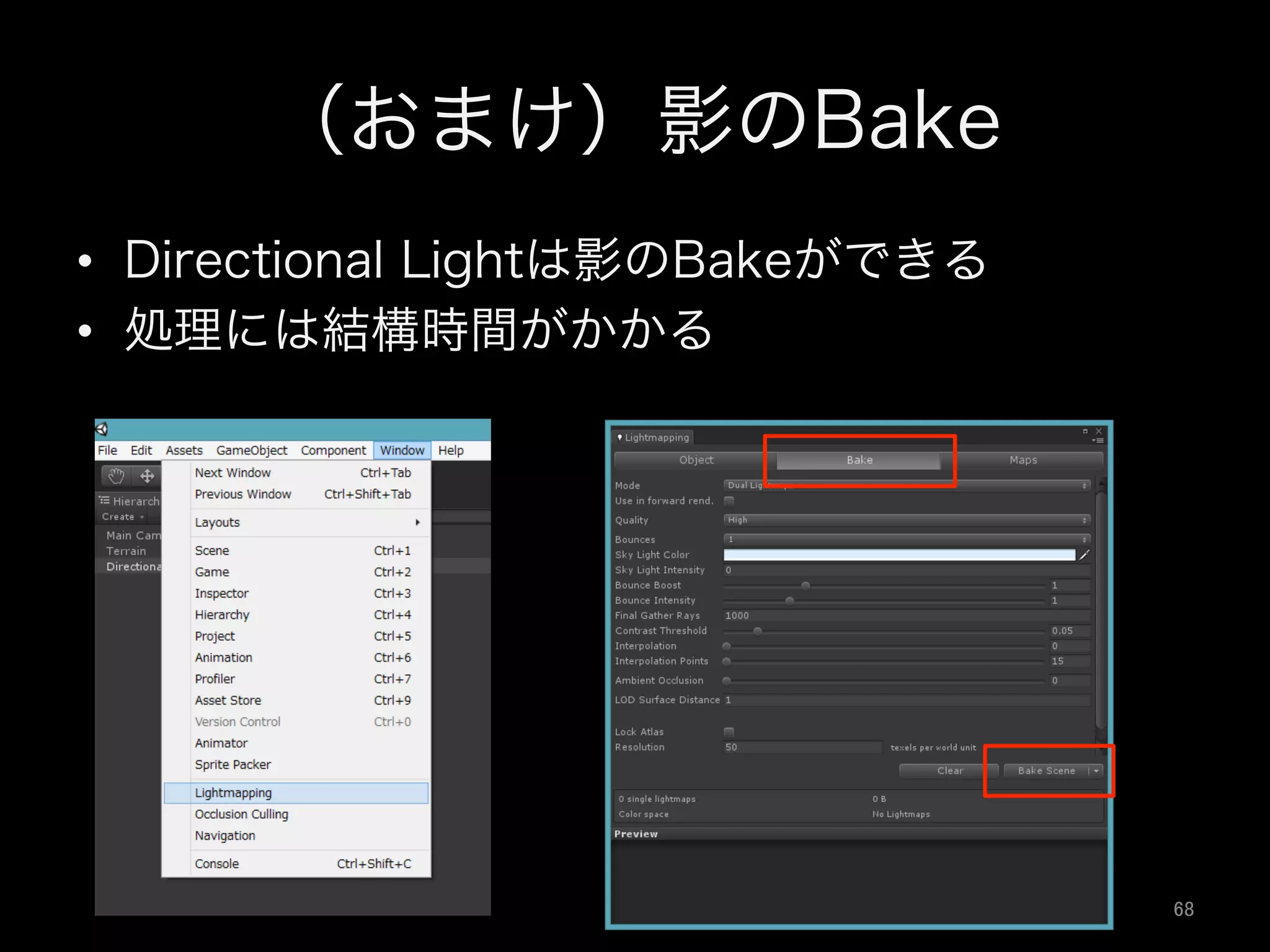

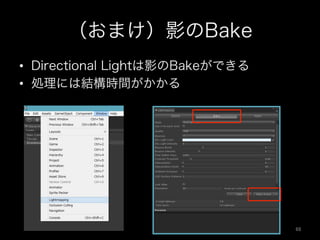

- 68. （おまけ）影のBake • Directional Lightは影のBakeができる • 処理には結構時間がかかる 68
- 69.
- 70.
- 71.
- 72.

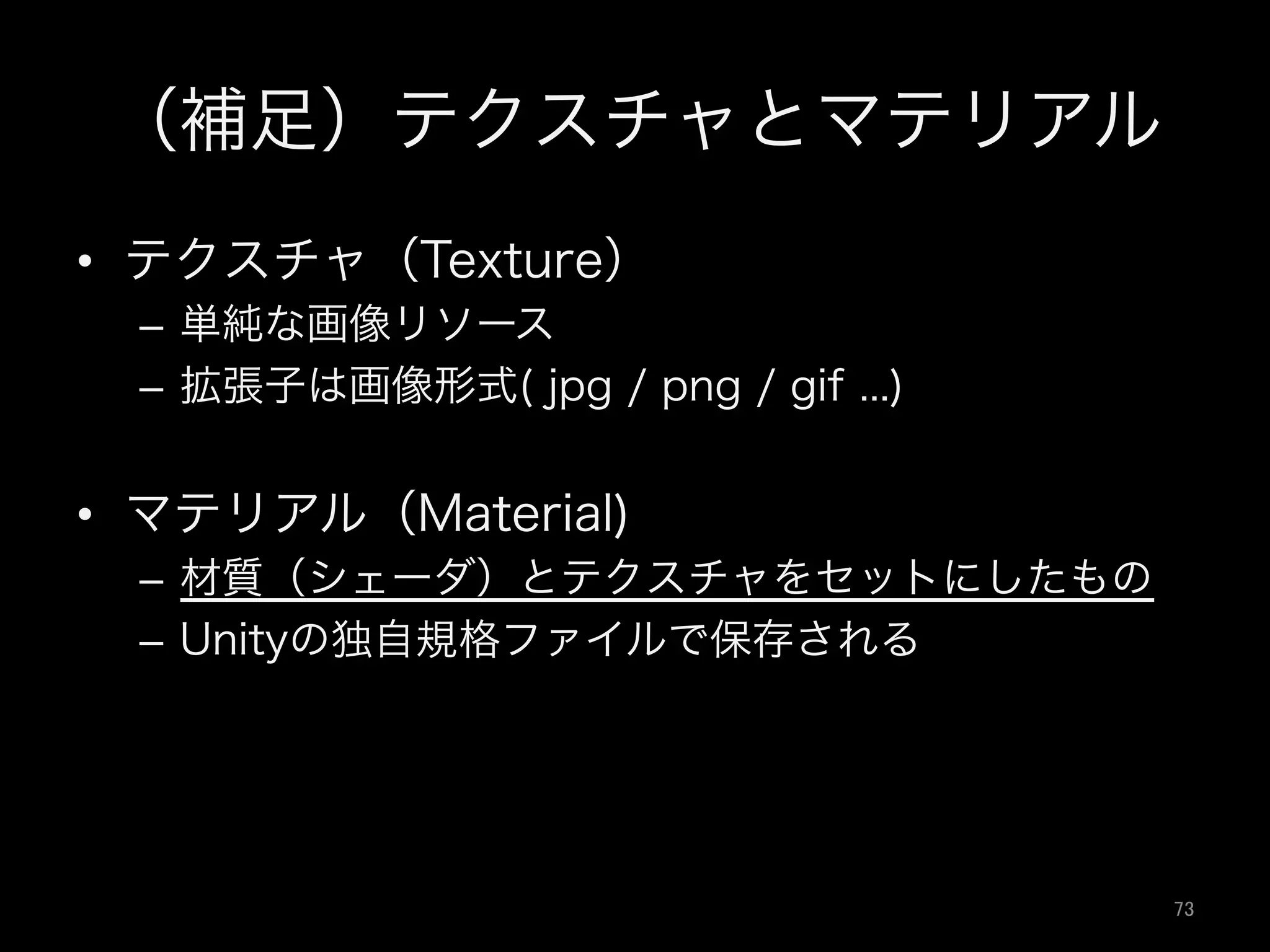

- 73. （補足）テクスチャとマテリアル • テクスチャ（Texture） – 単純な画像リソース – 拡張子は画像形式( jpg / png / gif ...) • マテリアル（Material) – 材質（シェーダ）とテクスチャをセットにしたもの – Unityの独自規格ファイルで保存される 73
- 74.

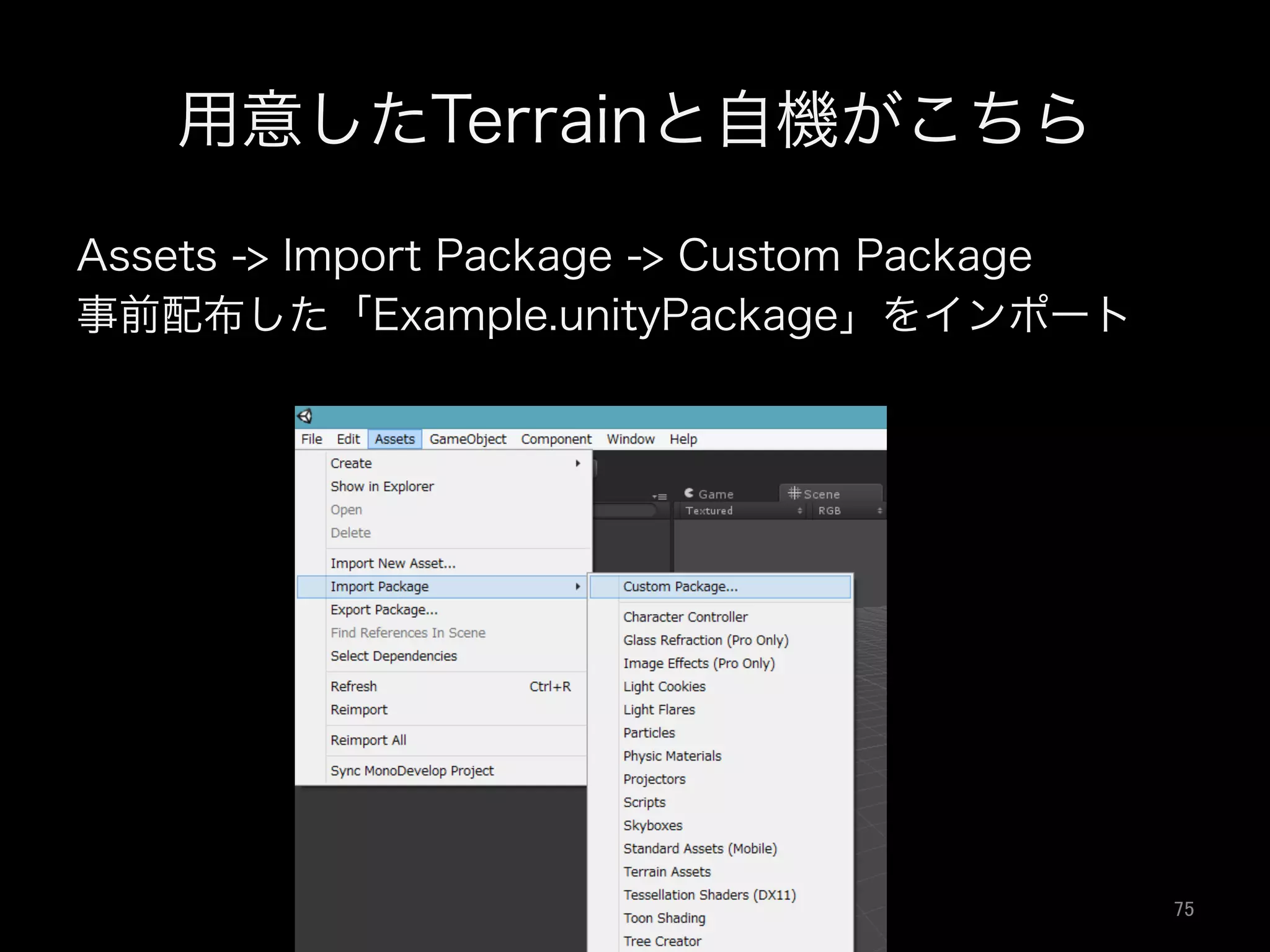

- 75. 用意したTerrainと自機がこちら Assets -> ImportPackage -> Custom Package 事前配布した「Example.unityPackage」をインポート 75
- 76.
- 77.

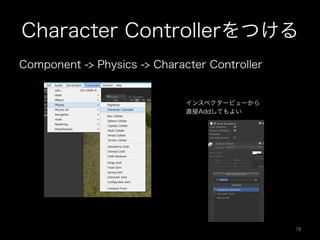

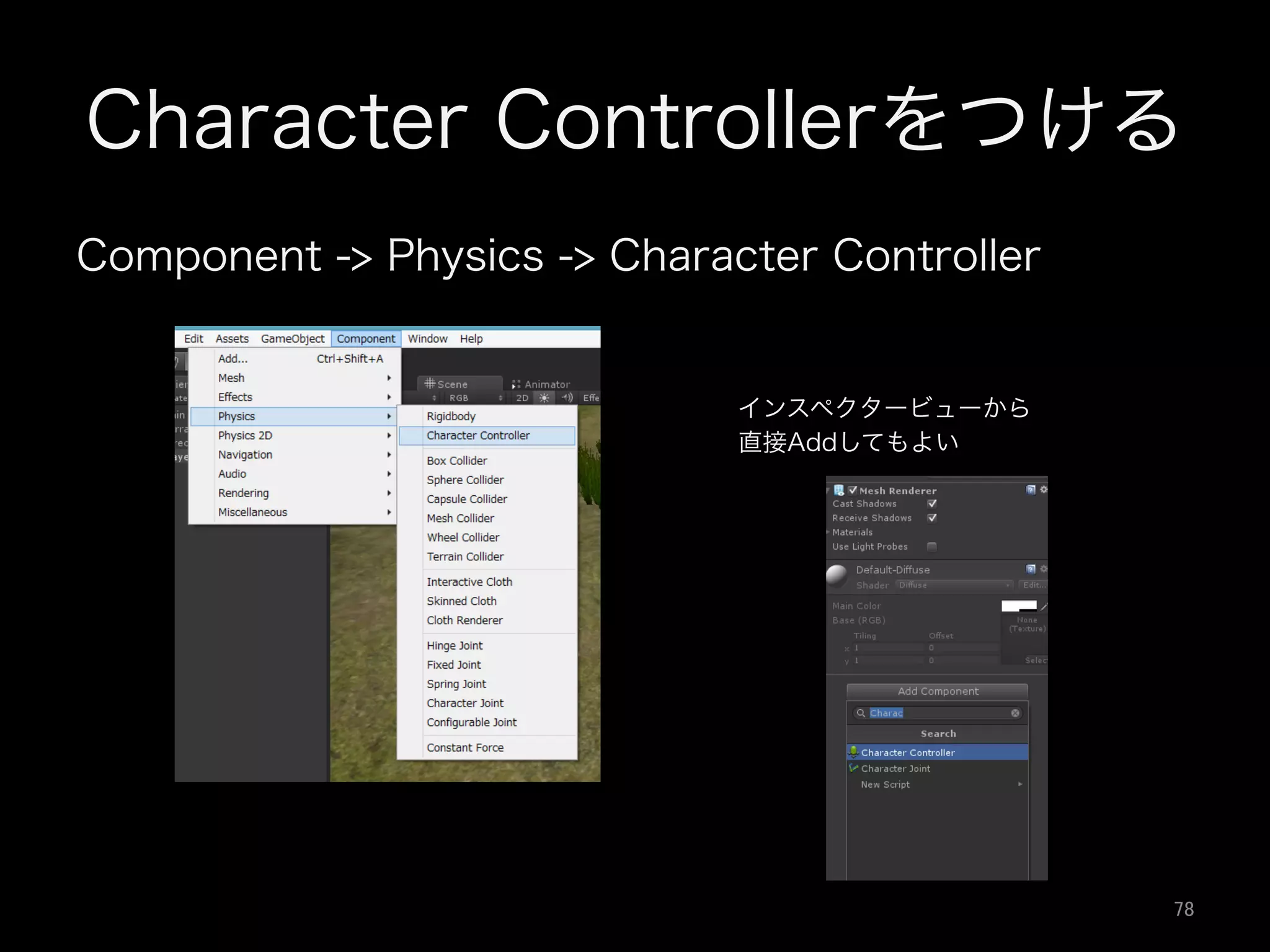

- 78. Character Controllerをつける Component ->Physics -> Character Controller インスペクタービューから 直接Addしてもよい 78

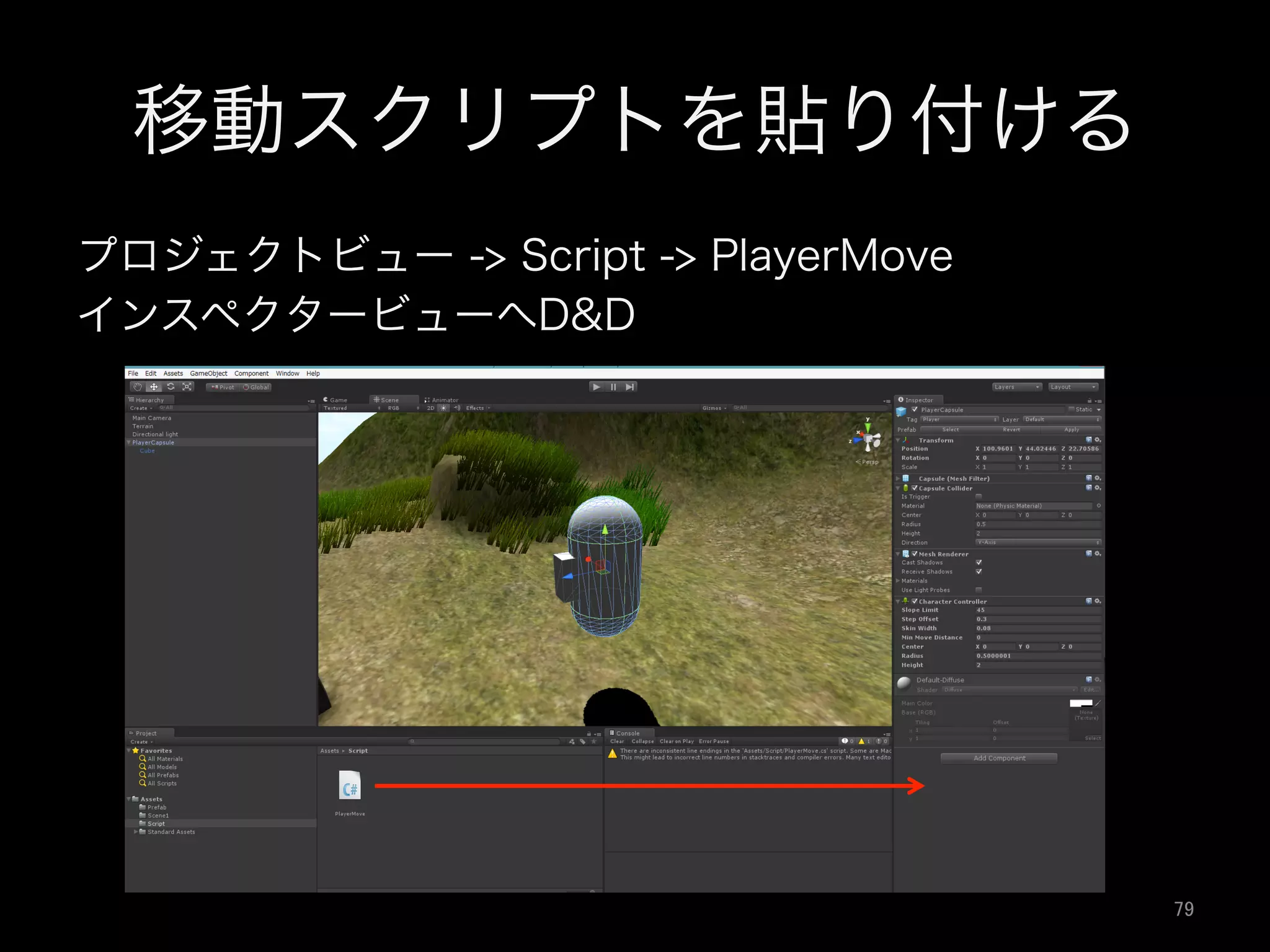

- 79. 移動スクリプトを貼り付ける プロジェクトビュー -> Script-> PlayerMove インスペクタービューへD&D 79
- 80.
- 81.
- 82.

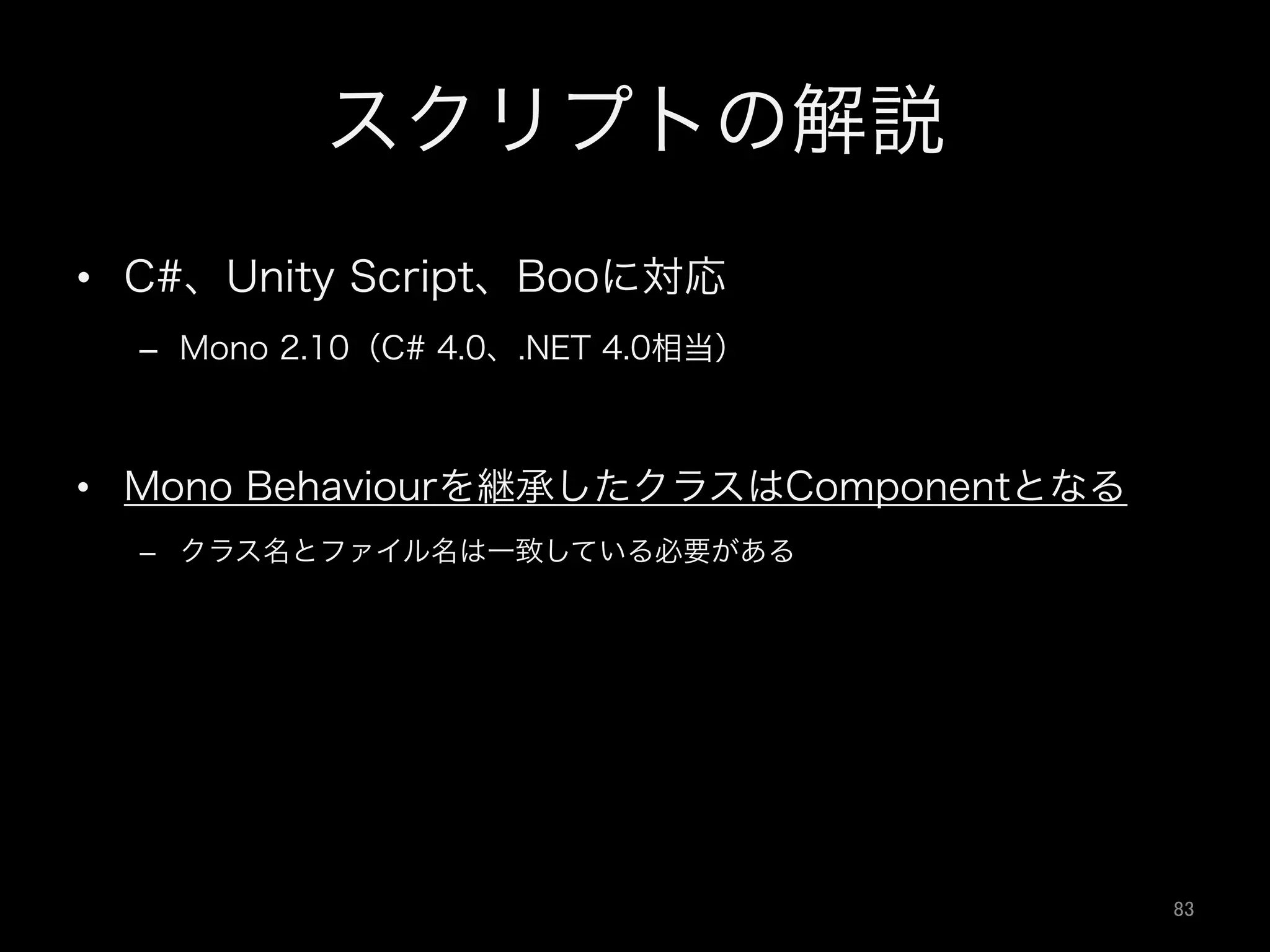

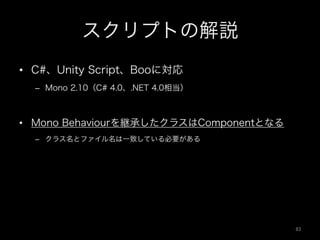

- 83. スクリプトの解説 • C#、Unity Script、Booに対応 – Mono 2.10（C# 4.0、.NET 4.0相当） • Mono Behaviourを継承したクラスはComponentとなる – クラス名とファイル名は一致している必要がある 83

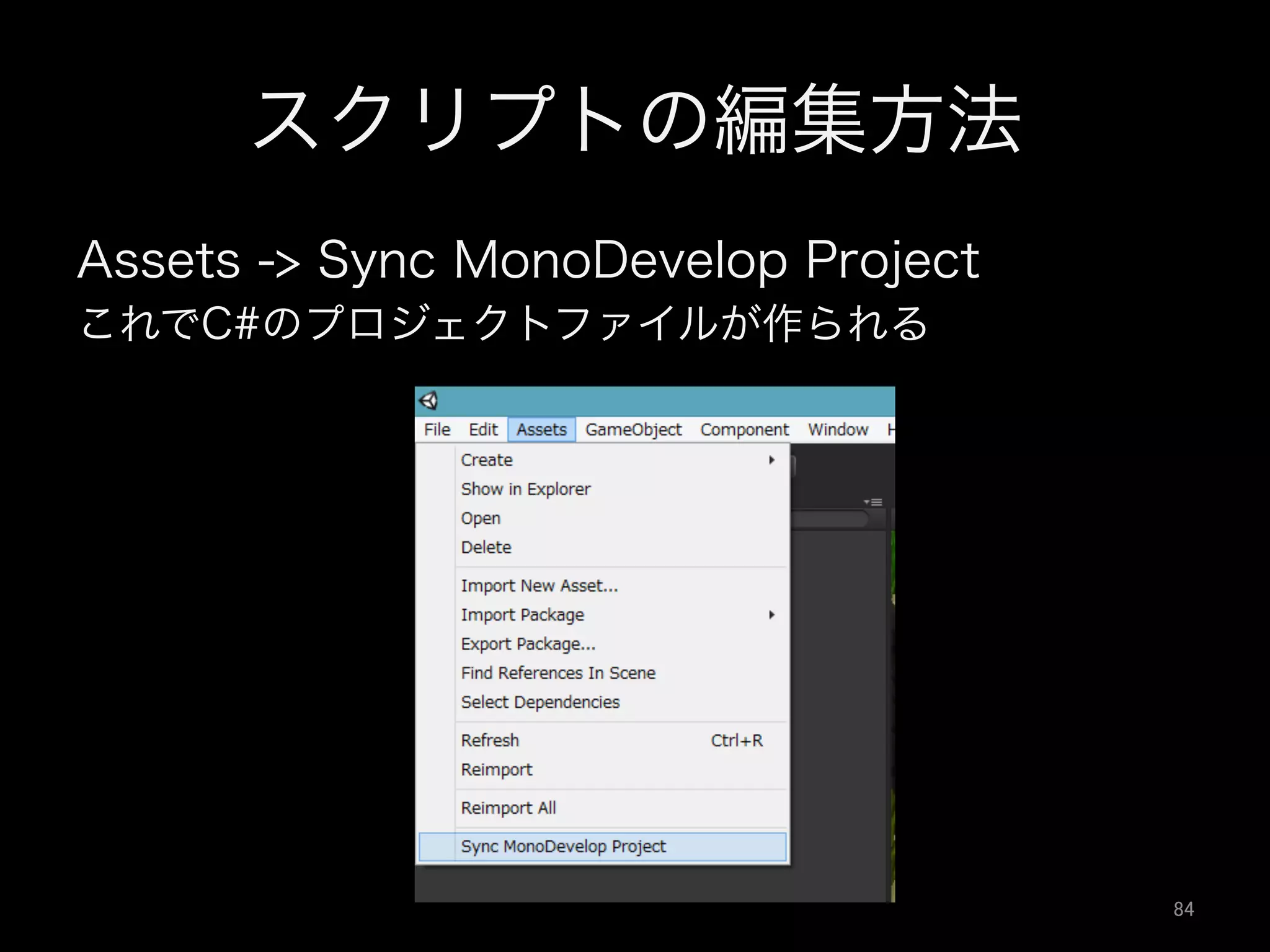

- 84. スクリプトの編集方法 Assets -> SyncMonoDevelop Project これでC#のプロジェクトファイルが作られる 84
- 85.
- 86.
- 87.
- 88.
- 89.
- 90.
- 91.

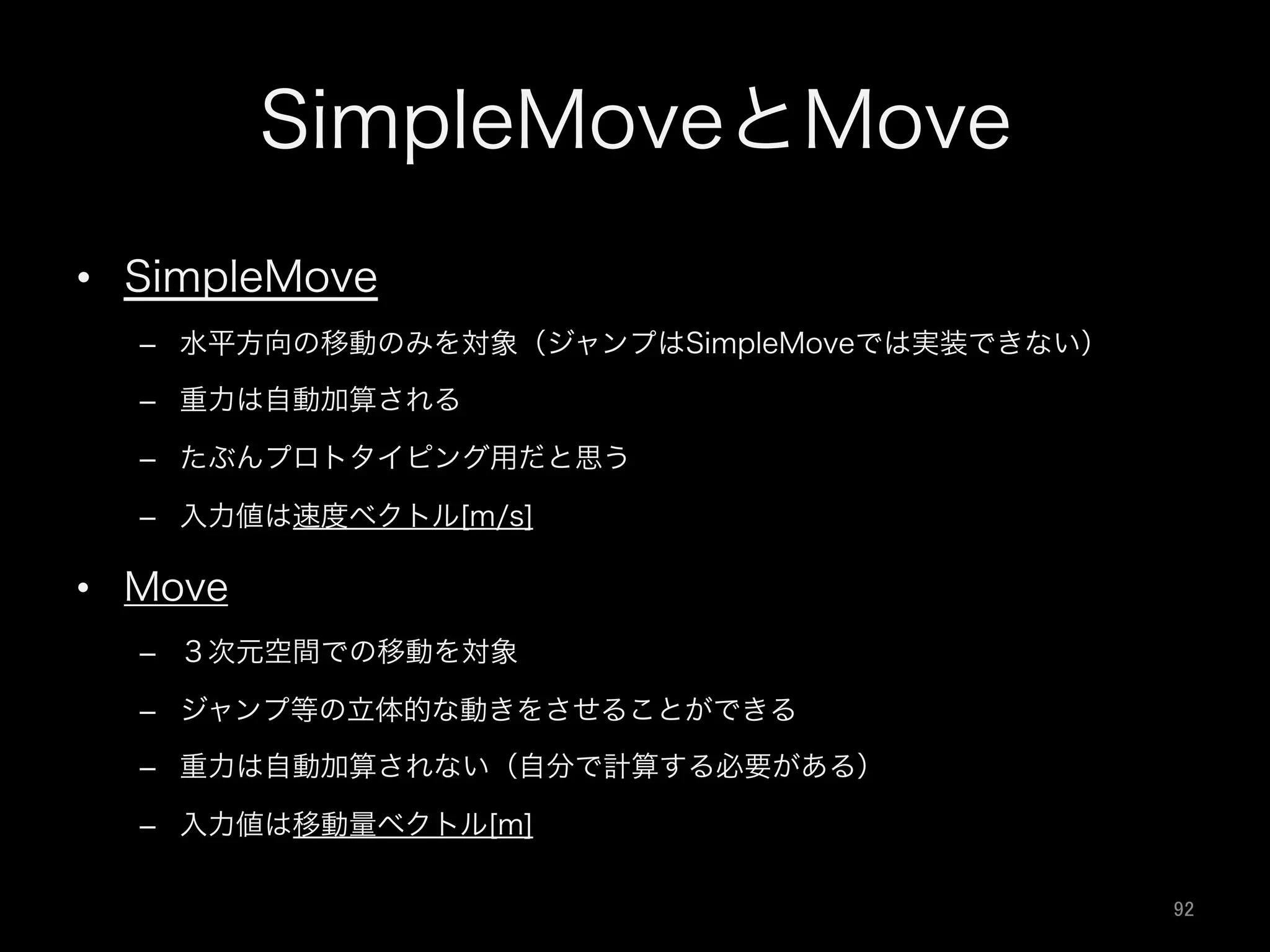

- 92. SimpleMoveとMove • SimpleMove – 水平方向の移動のみを対象（ジャンプはSimpleMoveでは実装できない） – 重力は自動加算される – たぶんプロトタイピング用だと思う – 入力値は速度ベクトル[m/s] • Move – ３次元空間での移動を対象 – ジャンプ等の立体的な動きをさせることができる – 重力は自動加算されない（自分で計算する必要がある） – 入力値は移動量ベクトル[m] 92
- 93.
- 94.
- 95.
- 96.
- 97.
- 98.
- 99.

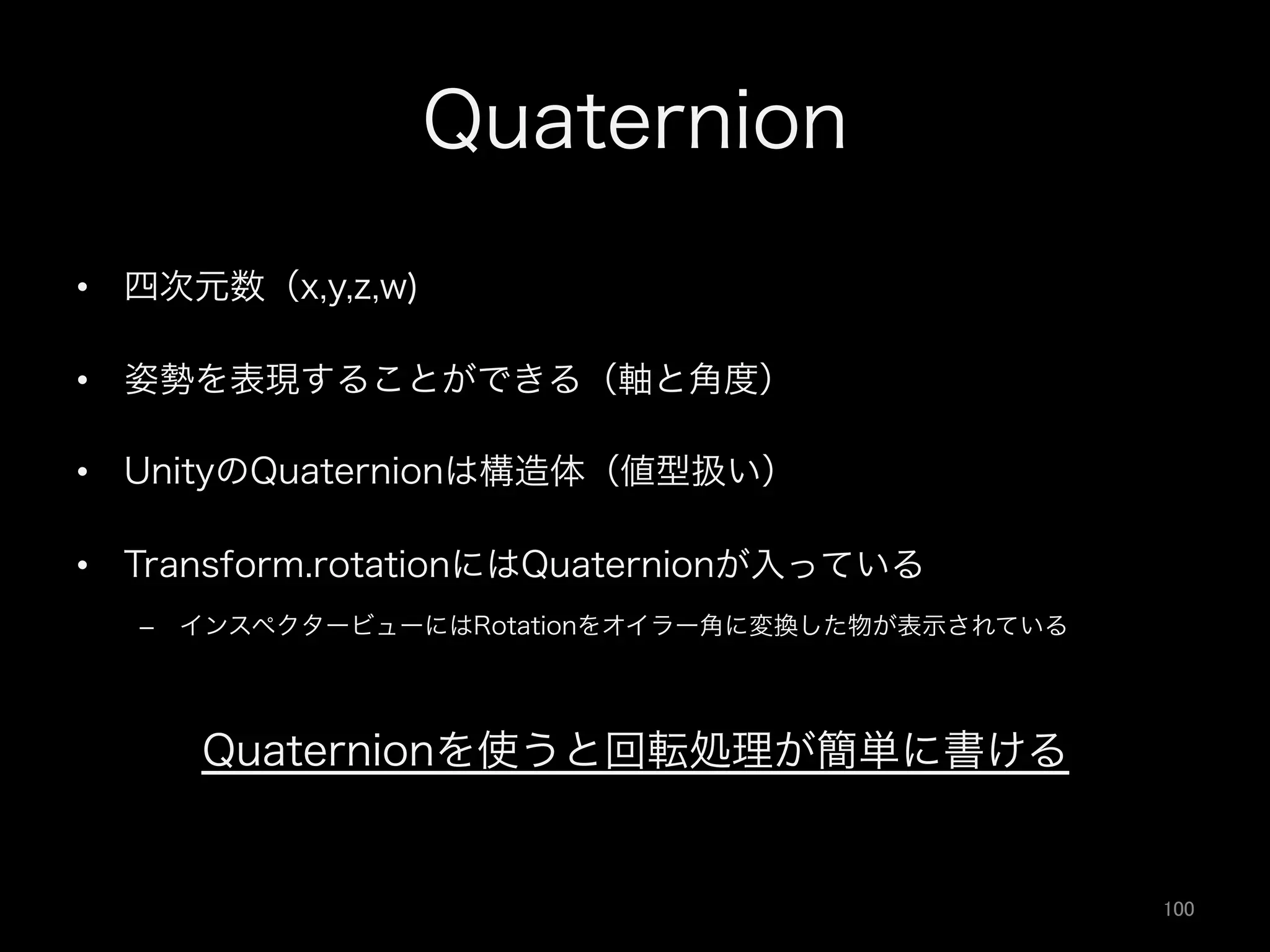

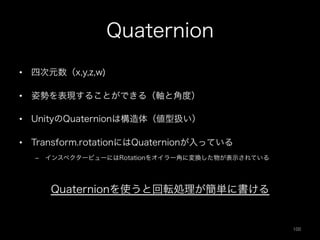

- 100. Quaternion • 四次元数（x,y,z,w) • 姿勢を表現することができる（軸と角度） • UnityのQuaternionは構造体（値型扱い） • Transform.rotationにはQuaternionが入っている – インスペクタービューにはRotationをオイラー角に変換した物が表示されている Quaternionを使うと回転処理が簡単に書ける 100

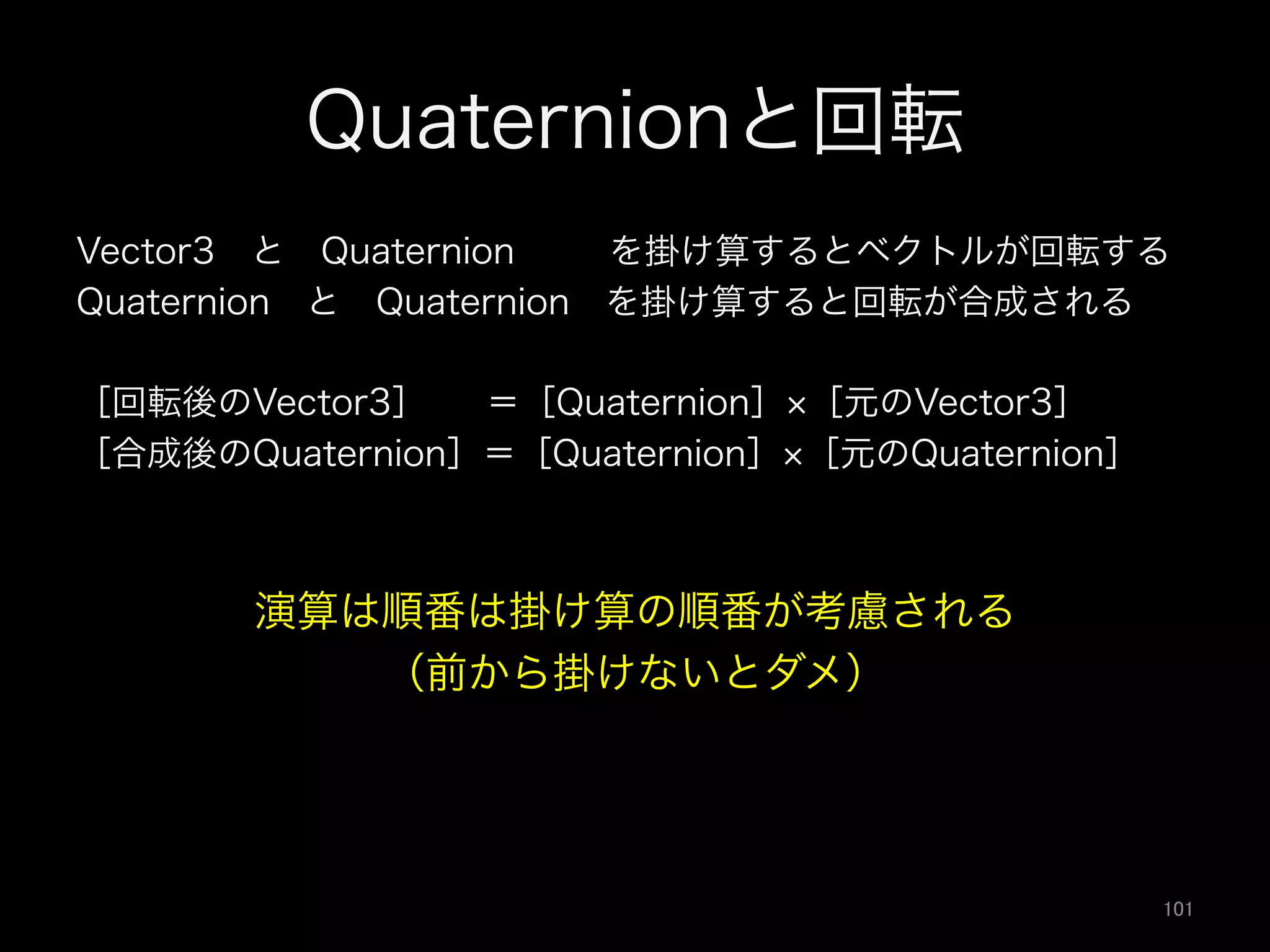

- 101. Quaternionと回転 Vector3 と Quaternion を掛け算するとベクトルが回転する Quaternion と Quaternion を掛け算すると回転が合成される ［回転後のVector3］ ＝［Quaternion］［元のVector3］ ［合成後のQuaternion］＝［Quaternion］ ［元のQuaternion］ 演算は順番は掛け算の順番が考慮される （前から掛けないとダメ） 101

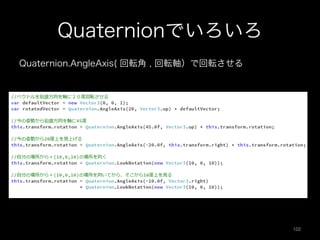

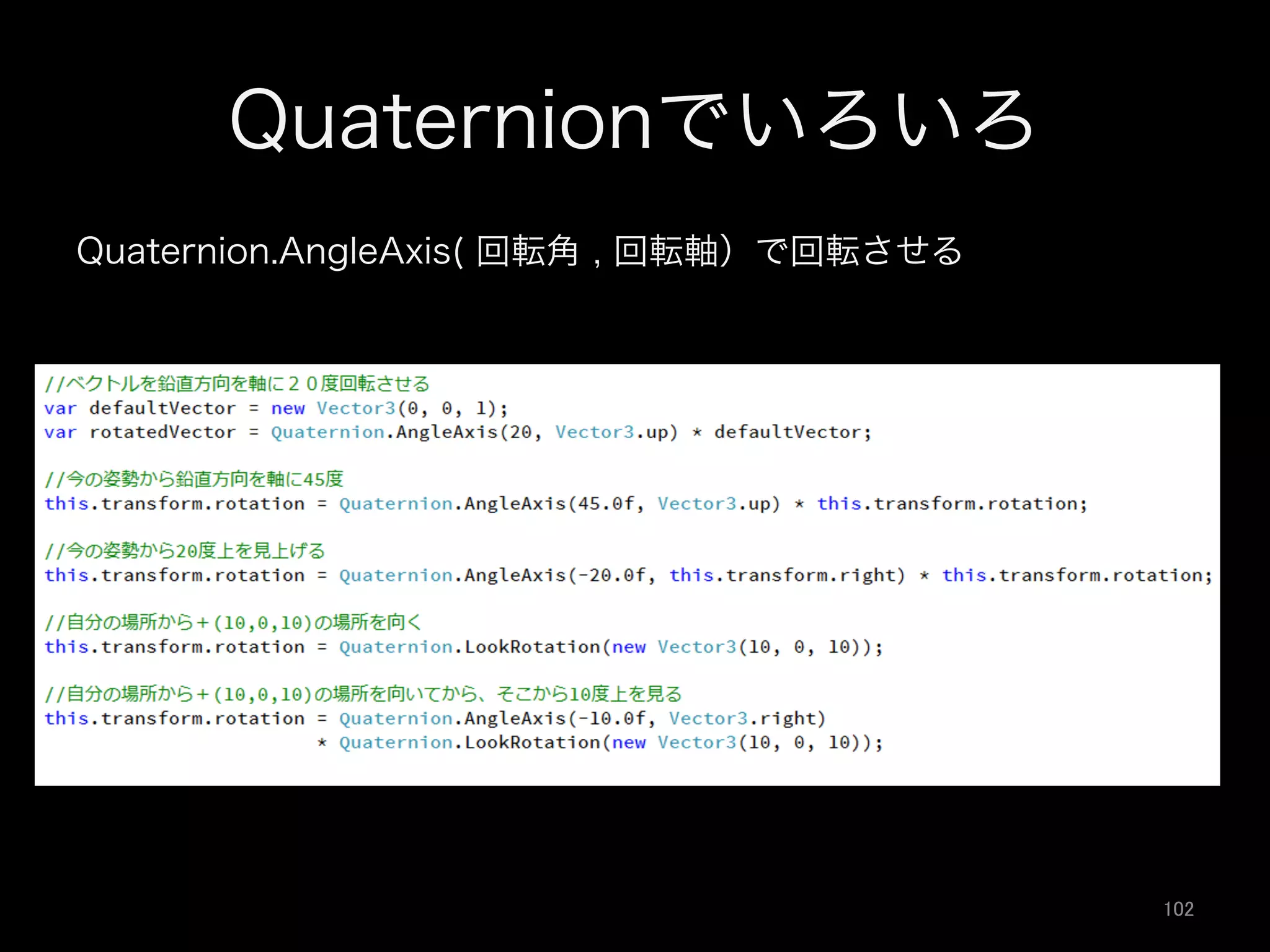

- 102. Quaternionでいろいろ Quaternion.AngleAxis( 回転角 ,回転軸）で回転させる 102

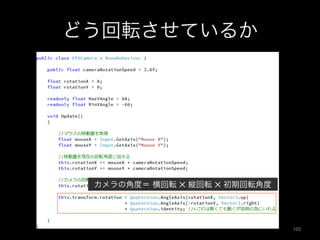

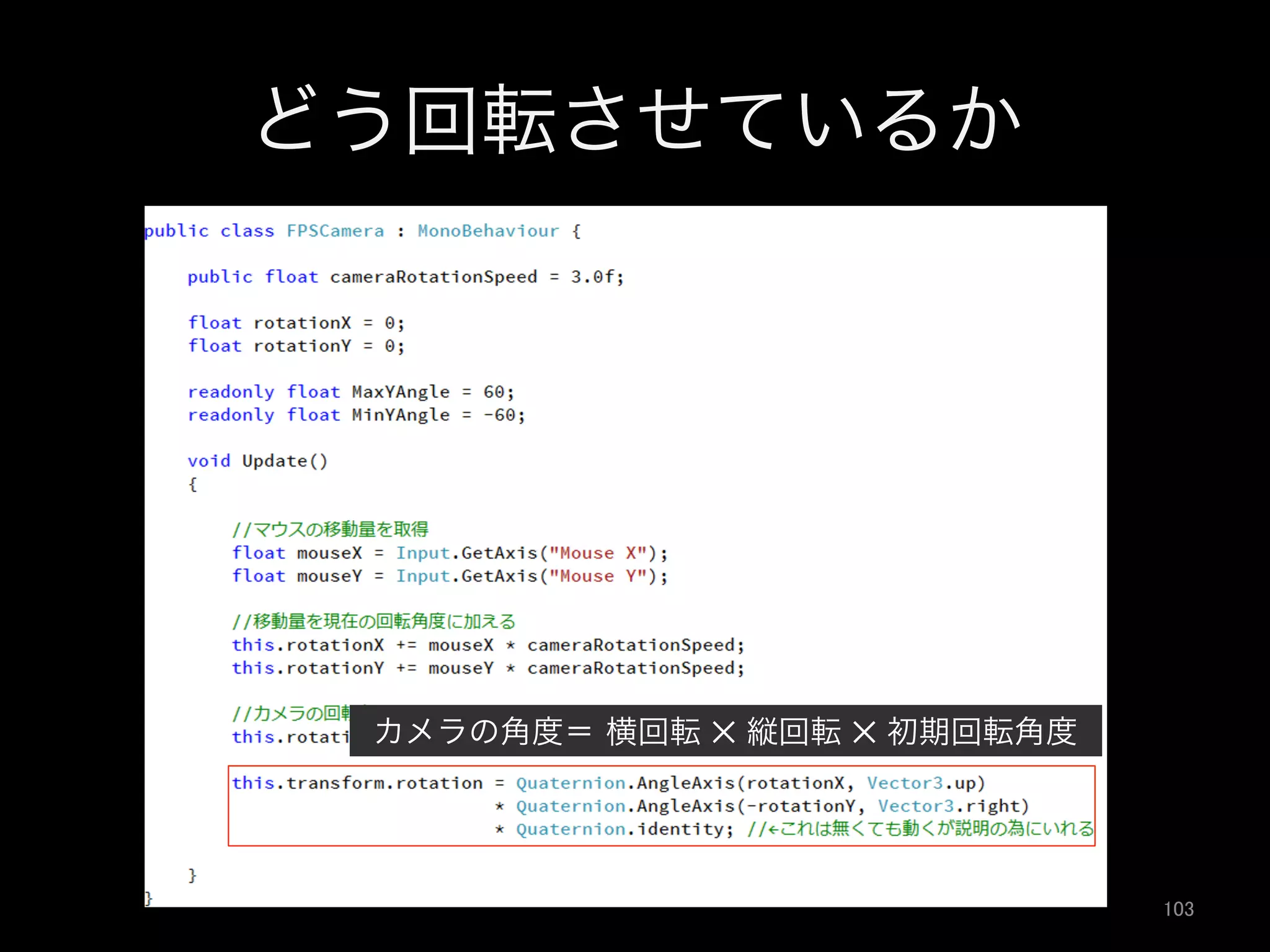

- 103. どう回転させているか カメラの角度＝ 横回転 ✕縦回転 ✕ 初期回転角度 103
- 104.
- 105.
- 106.
- 107.
- 108.
- 109.
- 110.
- 111.
- 112.
- 113.
- 114.
- 115.
- 116.

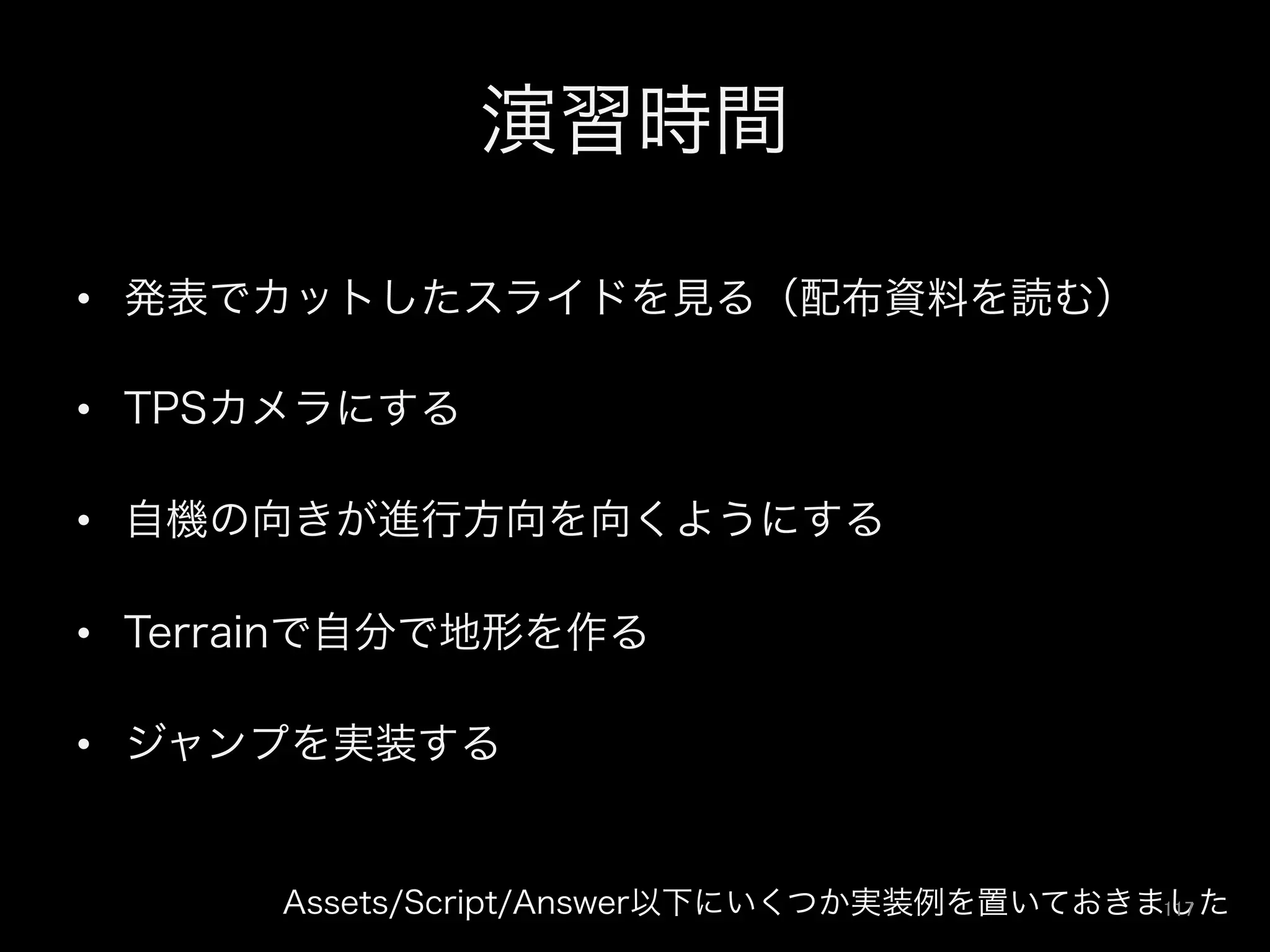

- 117. 演習時間 • 発表でカットしたスライドを見る（配布資料を読む） • TPSカメラにする • 自機の向きが進行方向を向くようにする • Terrainで自分で地形を作る • ジャンプを実装する Assets/Script/Answer以下にいくつか実装例を置いておきました117

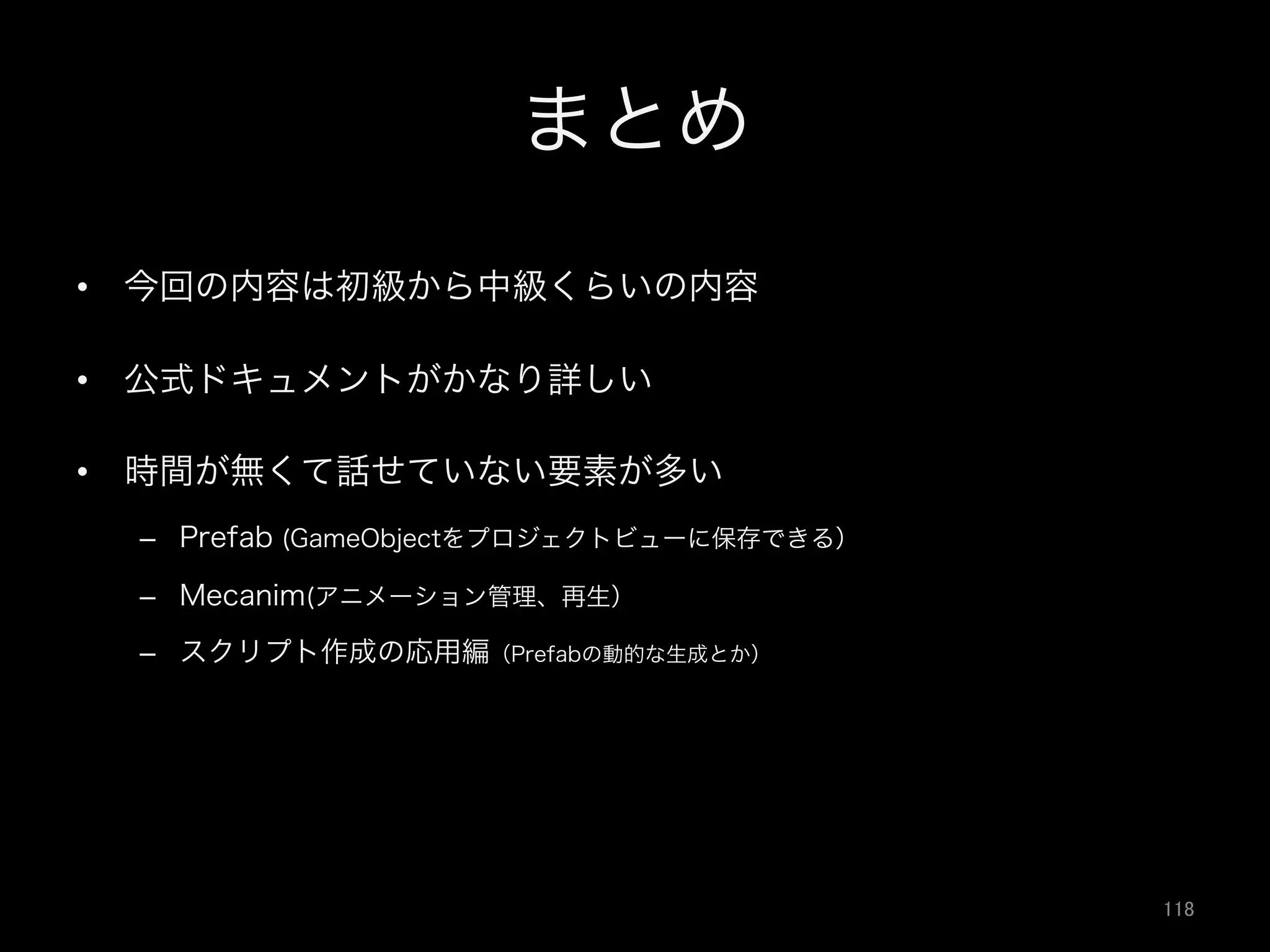

- 118. まとめ • 今回の内容は初級から中級くらいの内容 • 公式ドキュメントがかなり詳しい • 時間が無くて話せていない要素が多い – Prefab (GameObjectをプロジェクトビューに保存できる） – Mecanim(アニメーション管理、再生） – スクリプト作成の応用編（Prefabの動的な生成とか） 118
