ゲームエンジン導入セミナー【UDK編】

ゲームエンジン
導入セミナー
【UDK編】
CG-ARTS協会主催
2013/3/8@日本工学院蒲田校

EPIC GAMES JAPAN
SUPPORT TEAM, ROB GRAY & JUN SHIMODA

ゲームエンジン導入セミナー【UDK編】

9:45～10:00

オリエンテーション

3


本日の目標

目標：其の１
UDKで
ゲームを制作する

4

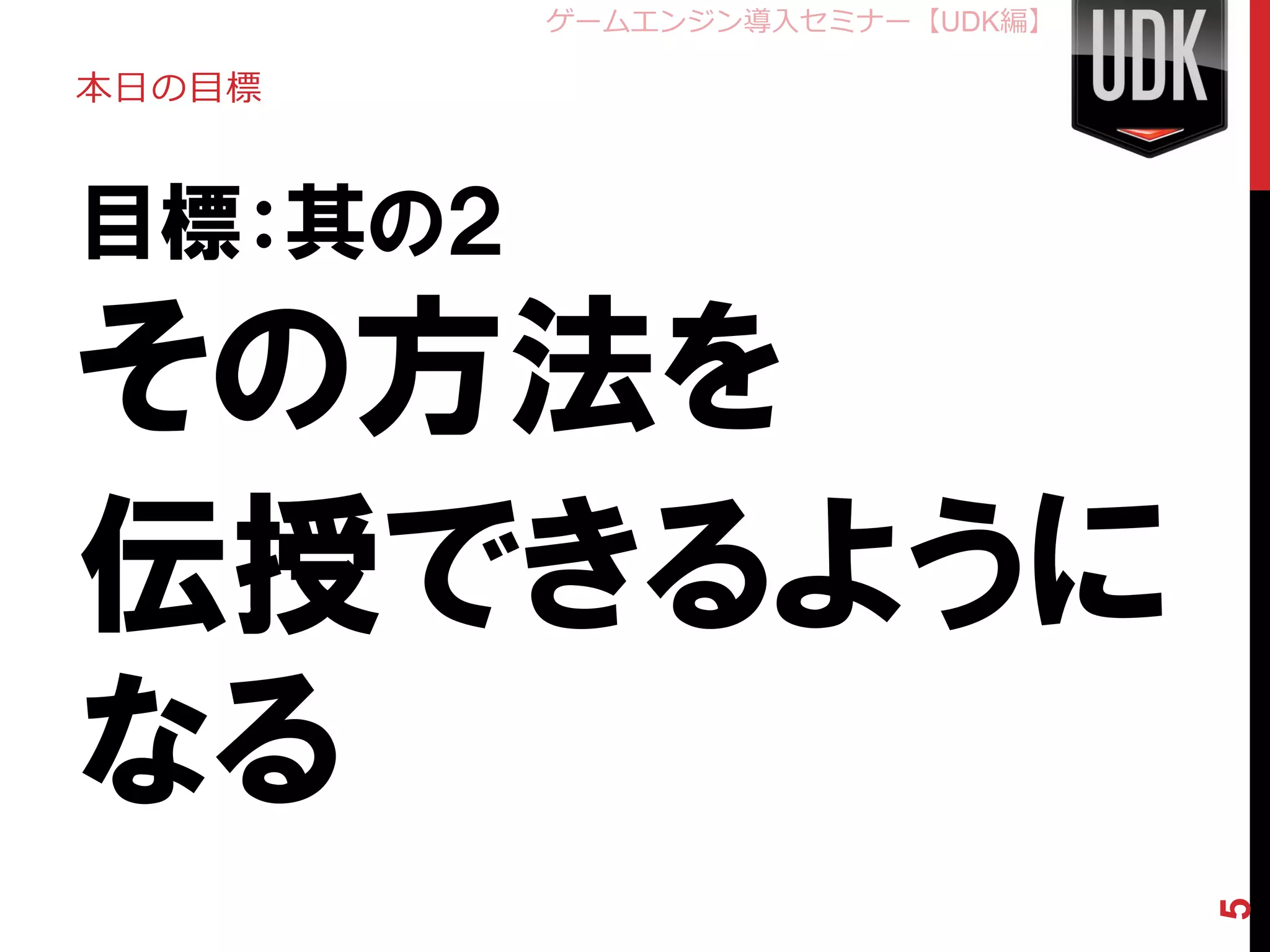

本日の目標

目標：其の２
その方法を
伝授できるように
なる

5

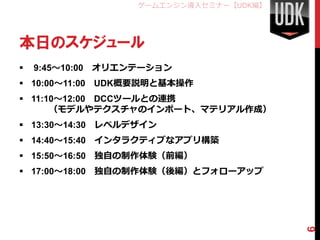

本日のスケジュール
 9:45～10:00 オリエンテーション
 10:00～11:00 UDK概要説明と基本操作
 11:10～12:00 DCCツールとの連携
（モデルやテクスチャのインポート、マテリアル作成）
 13:30～14:30 レベルデザイン
 14:40～15:40 インタラクティブなアプリ構築
 15:50～16:50 独自の制作体験（前編）
 17:00～18:00 独自の制作体験（後編）とフォローアップ

6

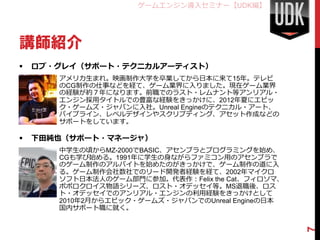

講師紹介
 ロブ・グレイ（サポート・テクニカルアーティスト）
• アメリカ生まれ。映画制作大学を卒業してから日本に来て15年。テレビ
のCG制作の仕事などを経て、ゲーム業界に入りました。現在ゲーム業界
の経験が約７年になります。前職でのラスト・レムナント等アンリアル・
エンジン採用タイトルでの豊富な経験をきっかけに、2012年夏にエピッ
ク・ゲームズ・ジャパンに入社。Unreal Engineのテクニカル・アート、
パイプライン、レベルデザインやスクリプティング、アセット作成などの
サポートをしています。

 下田純也（サポート・マネージャ）
• 中学生の頃からMZ-2000でBASIC、アセンブラとプログラミングを始め、
CGも学び始める。1991年に学生の身ながらファミコン用のアセンブラで
のゲーム制作のアルバイトを始めたのがきっかけで、ゲーム制作の道に入
る。ゲーム制作会社数社でのリード開発者経験を経て、2002年マイクロ
ソフト日本法人のゲーム部門に参加。代表作：Felix the Cat、フィロソマ、
ポポロクロイス物語シリーズ、ロスト・オデッセイ等。MS退職後、ロス
ト・オデッセイでのアンリアル・エンジンの利用経験をきっかけとして
2010年2月からエピック・ゲームズ・ジャパンでのUnreal Engineの日本
国内サポート職に就く。

7

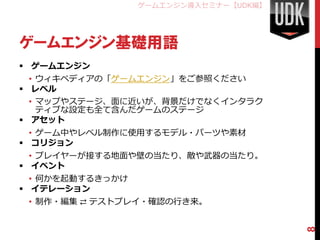

ゲームエンジン基礎用語
 ゲームエンジン
• ウィキペディアの「ゲームエンジン」をご参照ください
 レベル
• マップやステージ、面に近いが、背景だけでなくインタラク
ティブな設定も全て含んだゲームのステージ
 アセット
• ゲーム中やレベル制作に使用するモデル・パーツや素材
 コリジョン
• プレイヤーが接する地面や壁の当たり、敵や武器の当たり。
 イベント
• 何かを起動するきっかけ
 イテレーション
• 制作・編集 ⇄ テストプレイ・確認の行き来。

8

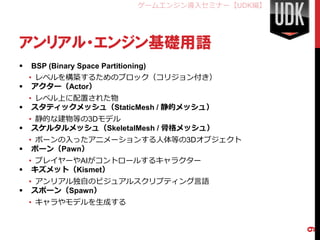

アンリアル・エンジン基礎用語
 BSP (Binary Space Partitioning)
• レベルを構築するためのブロック（コリジョン付き）
 アクター（Actor）
• レベル上に配置された物
 スタティックメッシュ（StaticMesh / 静的メッシュ）
• 静的な建物等の3Dモデル
 スケルタルメッシュ（SkeletalMesh / 骨格メッシュ）
• ボーンの入ったアニメーションする人体等の3Dオブジェクト
 ポーン（Pawn）
• プレイヤーやAIがコントロールするキャラクター
 キズメット（Kismet）
• アンリアル独自のビジュアルスクリプティング言語
 スポーン（Spawn）
• キャラやモデルを生成する

9


10:00～11:00

UDK概要説明と
基本操作

10

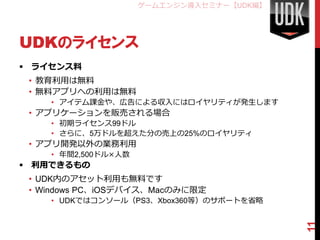

UDKのライセンス
 ライセンス料
• 教育利用は無料
• 無料アプリへの利用は無料
• アイテム課金や、広告による収入にはロイヤリティが発生します
• アプリケーションを販売される場合
• 初期ライセンス99ドル
• さらに、5万ドルを超えた分の売上の25%のロイヤリティ
• アプリ開発以外の業務利用
• 年間2,500ドル×人数
 利用できるもの
• UDK内のアセット利用も無料です
• Windows PC、iOSデバイス、Macのみに限定
• UDKではコンソール（PS3、Xbox360等）のサポートを省略

11

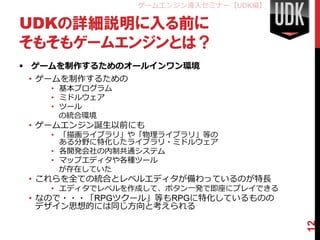

UDKの詳細説明に入る前に
そもそもゲームエンジンとは？
 ゲームを制作するためのオールインワン環境
• ゲームを制作するための
• 基本プログラム
• ミドルウェア
• ツール
の統合環境
• ゲームエンジン誕生以前にも
• 「描画ライブラリ」や「物理ライブラリ」等の
ある分野に特化したライブラリ・ミドルウェア
• 各開発会社の内制共通システム
• マップエディタや各種ツール
が存在していた
• これらを全ての統合とレベルエディタが備わっているのが特長
• エディタでレベルを作成して、ボタン一発で即座にプレイできる
• なので・・・「RPGツクール」等もRPGに特化しているものの
デザイン思想的には同じ方向と考えられる

12

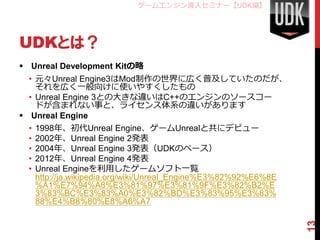

UDKとは？
 Unreal Development Kitの略
• 元々Unreal Engine3はMod制作の世界に広く普及していたのだが、
それを広く一般向けに使いやすくしたもの
• Unreal Engine 3との大きな違いはC++のエンジンのソースコー
ドが含まれない事と、ライセンス体系の違いがあります
 Unreal Engine
• 1998年、初代Unreal Engine、ゲームUnrealと共にデビュー
• 2002年、Unreal Engine 2発表
• 2004年、Unreal Engine 3発表（UDKのベース）
• 2012年、Unreal Engine 4発表
• Unreal Engineを利用したゲームソフト一覧
http://ja.wikipedia.org/wiki/Unreal_Engine%E3%82%92%E6%8E
%A1%E7%94%A8%E3%81%97%E3%81%9F%E3%82%B2%E
3%83%BC%E3%83%A0%E3%82%BD%E3%83%95%E3%83%
88%E4%B8%80%E8%A6%A7

13

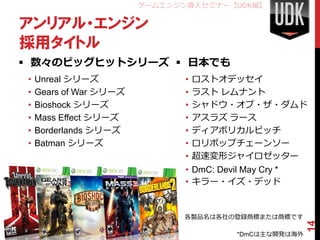

アンリアル・エンジン
採用タイトル
 数々のビッグヒットシリーズ  日本でも
• Unreal シリーズ • ロストオデッセイ
• Gears of War シリーズ • ラストレムナント
• Bioshock シリーズ • シャドウ・オブ・ザ・ダムド
• Mass Effect シリーズ • アスラズラース
• Borderlands シリーズ • ディアボリカルピッチ
• Batman シリーズ • ロリポップチェーンソー
• 超速変形ジャイロゼッター
• DmC: Devil May Cry *
• キラー・イズ・デッド

各製品名は各社の登録商標または商標です

14
*DmCは主な開発は海外

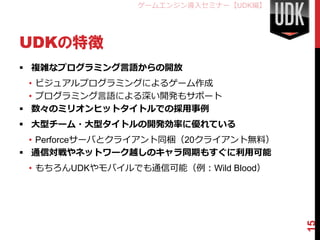

UDKの特徴
 複雑なプログラミング言語からの開放
• ビジュアルプログラミングによるゲーム作成
• プログラミング言語による深い開発もサポート
 数々のミリオンヒットタイトルでの採用事例
 大型チーム・大型タイトルの開発効率に優れている
• Perforceサーバとクライアント同梱（20クライアント無料）
 通信対戦やネットワーク越しのキャラ同期もすぐに利用可能
• もちろんUDKやモバイルでも通信可能（例：Wild Blood）

15


UDKの特徴
 ハイエンドのグラフィックをPCからスマフォまでスケーラブ
ルに対応
• ビジュアルなマテリアル（シェーダー）作成ツール
• 先進的なLODサポート（with Simplygon）
• ポストプロセス（DOF,、グレア、アンビエントオクルージョ
ン）
• グローバルイルミネーション
• レンダーターゲット

16


UDKの特徴
 ゲームプレイ
• 物理エンジン（PhysX）
• AI
• ナビゲーションメッシュ（with Recast）
• 群衆
 ネットワーク対応
• 通信対戦
• GameCenter対応
• Steam対応
• Facebook対応
 プロファイラ
• ゲームプロファイラ
• ネットワークプロファイラ

17

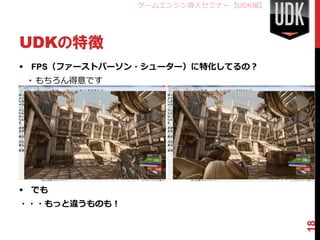

UDKの特徴
 FPS（ファーストパーソン・シューター）に特化してるの？
• もちろん得意です
• サードパーソン・シューターは
すぐできます

 でも
・・・もっと違うものも！

18

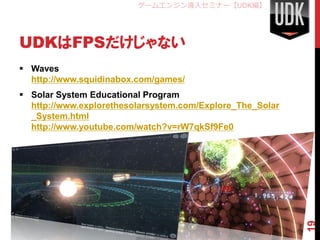

UDKはFPSだけじゃない
 Waves
http://www.squidinabox.com/games/
 Solar System Educational Program
http://www.explorethesolarsystem.com/Explore_The_Solar
_System.html
http://www.youtube.com/watch?v=rW7qkSf9Fe0

19

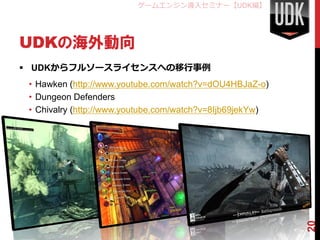

UDKの海外動向
 UDKからフルソースライセンスへの移行事例
• Hawken (http://www.youtube.com/watch?v=dOU4HBJaZ-o)
• Dungeon Defenders
• Chivalry (http://www.youtube.com/watch?v=8Ijb69jekYw)

20

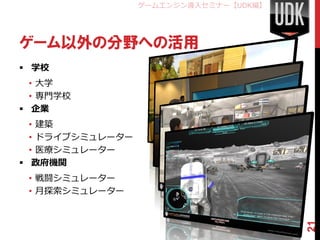

ゲーム以外の分野への活用
 学校
• 大学
• 専門学校
 企業
• 建築
• ドライブシミュレーター
• 医療シミュレーター
 政府機関
• 戦闘シミュレーター
• 月探索シミュレーター

21

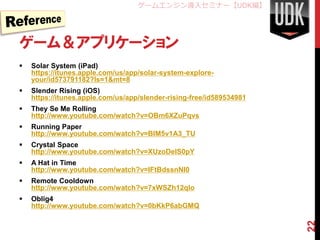

ゲーム＆アプリケーション
 Solar System (iPad)
https://itunes.apple.com/us/app/solar-system-explore-
your/id573791182?ls=1&mt=8
 Slender Rising (iOS)
https://itunes.apple.com/us/app/slender-rising-free/id589534981
 They Se Me Rolling
http://www.youtube.com/watch?v=OBm6XZuPqvs
 Running Paper
http://www.youtube.com/watch?v=BIM5v1A3_TU
 Crystal Space
http://www.youtube.com/watch?v=XUzoDeIS0pY
 A Hat in Time
http://www.youtube.com/watch?v=IFtBdssnNI0
 Remote Cooldown
http://www.youtube.com/watch?v=7xWSZh12qlo
 Oblig4
http://www.youtube.com/watch?v=0bKkP6abGMQ

22

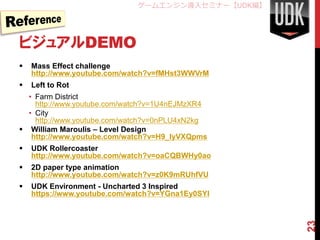

ビジュアルDEMO
 Mass Effect challenge
http://www.youtube.com/watch?v=fMHst3WWVrM
 Left to Rot
• Farm District
http://www.youtube.com/watch?v=1U4nEJMzXR4
• City
http://www.youtube.com/watch?v=0nPLU4xN2kg
 William Maroulis – Level Design
http://www.youtube.com/watch?v=H9_IyVXQpms
 UDK Rollercoaster
http://www.youtube.com/watch?v=oaCQBWHy0ao
 2D paper type animation
http://www.youtube.com/watch?v=z0K9mRUhfVU
 UDK Environment - Uncharted 3 Inspired
https://www.youtube.com/watch?v=YGna1Ey0SYI

23

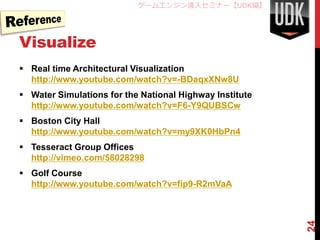

Visualize
 Real time Architectural Visualization
http://www.youtube.com/watch?v=-BDaqxXNw8U
 Water Simulations for the National Highway Institute
http://www.youtube.com/watch?v=F6-Y9QUBSCw
 Boston City Hall
http://www.youtube.com/watch?v=my9XK0HbPn4
 Tesseract Group Offices
http://vimeo.com/58028298
 Golf Course
http://www.youtube.com/watch?v=fip9-R2mVaA

24


それでは・・・
ここから本編。

25

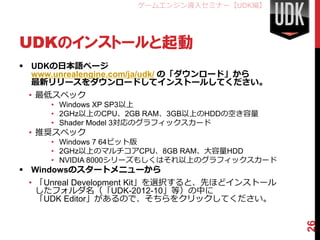

UDKのインストールと起動
 UDKの日本語ページ
www.unrealengine.com/ja/udk/ の「ダウンロード」から
最新リリースをダウンロードしてインストールしてください。
• 最低スペック
• Windows XP SP3以上
• 2GHz以上のCPU、2GB RAM、3GB以上のHDDの空き容量
• Shader Model 3対応のグラフィックスカード
• 推奨スペック
• Windows 7 64ビット版
• 2GHz以上のマルチコアCPU、8GB RAM、大容量HDD
• NVIDIA 8000シリーズもしくはそれ以上のグラフィックスカード
 Windowsのスタートメニューから
• 「Unreal Development Kit」を選択すると、先ほどインストール
したフォルダ名（「UDK-2012-10」等）の中に
「UDK Editor」があるので、そちらをクリックしてください。

26

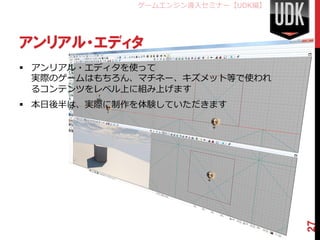

アンリアル・エディタ
 アンリアル・エディタを使って
実際のゲームはもちろん、マチネー、キズメット等で使われ
るコンテンツをレベル上に組み上げます
 本日後半は、実際に制作を体験していただきます

27

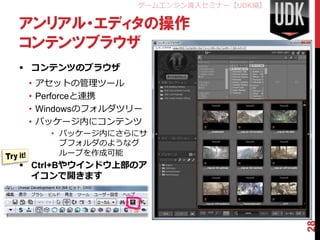

アンリアル・エディタの操作
コンテンツブラウザ
 コンテンツのブラウザ
• アセットの管理ツール
• Perforceと連携
• Windowsのフォルダツリー
• パッケージ内にコンテンツ
• パッケージ内にさらにサ
ブフォルダのようなグ
ループを作成可能
 Ctrl+Bやウインドウ上部のア
イコンで開きます

28

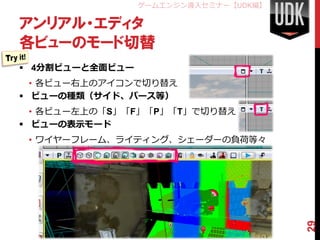

各ビューのモード切替
 4分割ビューと全面ビュー
• 各ビュー右上のアイコンで切り替え
 ビューの種類（サイド、パース等）
• 各ビュー左上の「S」「F」「P」「T」で切り替え
 ビューの表示モード
• ワイヤーフレーム、ライティング、シェーダーの負荷等々

29

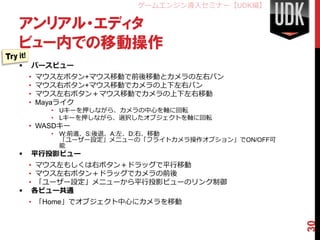

ビュー内での移動操作
 パースビュー
• マウス左ボタン+マウス移動で前後移動とカメラの左右パン
• マウス右ボタン+マウス移動でカメラの上下左右パン
• マウス左右ボタン＋マウス移動でカメラの上下左右移動
• Mayaライク
• Uキーを押しながら、カメラの中心を軸に回転
• Lキーを押しながら、選択したオブジェクトを軸に回転
• WASDキー
• W:前進、S:後退、A:左、D:右、移動
「ユーザー設定」メニューの「フライトカメラ操作オプション」でON/OFF可
能
 平行投影ビュー
• マウス左もしくは右ボタン＋ドラッグで平行移動
• マウス左右ボタン＋ドラッグでカメラの前後
• 「ユーザー設定」メニューから平行投影ビューのリンク制御
 各ビュー共通
• 「Home」でオブジェクト中心にカメラを移動

30

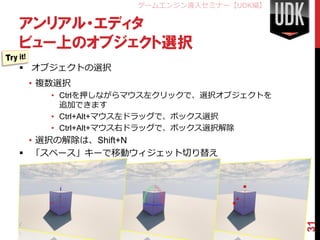

ビュー上のオブジェクト選択
 オブジェクトの選択
• 複数選択
• Ctrlを押しながらマウス左クリックで、選択オブジェクトを
追加できます
• Ctrl+Alt+マウス左ドラッグで、ボックス選択
• Ctrl+Alt+マウス右ドラッグで、ボックス選択解除
• 選択の解除は、Shift+N
 「スペース」キーで移動ウィジェット切り替え
• 「スペース」キーで平行移動・回転・スケールの切り替え

31

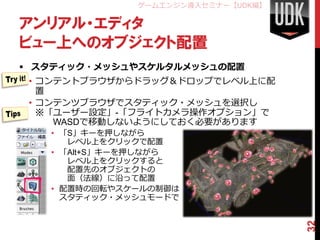

ビュー上へのオブジェクト配置
 スタティック・メッシュやスケルタルメッシュの配置
• コンテントブラウザからドラッグ＆ドロップでレベル上に配
置
• コンテンツブラウザでスタティック・メッシュを選択し
※「ユーザー設定」-「フライトカメラ操作オプション」で
WASDで移動しないようにしておく必要があります
• 「S」キーを押しながら
レベル上をクリックで配置
• 「Alt+S」キーを押しながら
レベル上をクリックすると
配置先のオブジェクトの
面（法線）に沿って配置
• 配置時の回転やスケールの制御は
スタティック・メッシュモードで

32

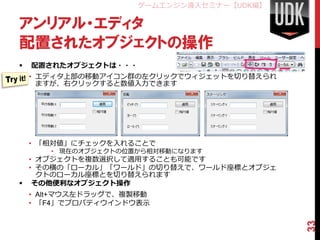

配置されたオブジェクトの操作
 配置されたオブジェクトは・・・
• エディタ上部の移動アイコン群の左クリックでウィジェットを切り替えられ
ますが、右クリックすると数値入力できます

• 「相対値」にチェックを入れることで
• 現在のオブジェクトの位置から相対移動になります
• オブジェクトを複数選択して適用することも可能です
• その横の「ローカル」「ワールド」の切り替えで、ワールド座標とオブジェ
クトのローカル座標とを切り替えられます
 その他便利なオブジェクト操作
• Alt+マウス左ドラッグで、複製移動
• 「F4」でプロパティウインドウ表示

33

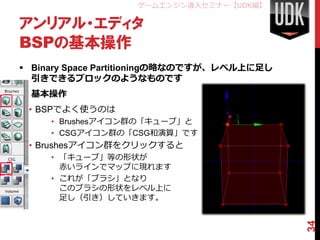

BSPの基本操作
 Binary Space Partitioningの略なのですが、レベル上に足し
引きできるブロックのようなものです
 基本操作
• BSPでよく使うのは
• Brushesアイコン群の「キューブ」と
• CSGアイコン群の「CSG和演算」です
• Brushesアイコン群をクリックすると
• 「キューブ」等の形状が
赤いラインでマップに現れます
• これが「ブラシ」となり
このブラシの形状をレベル上に
足し（引き）していきます。

34

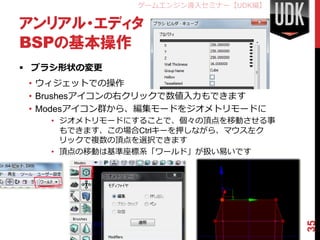

BSPの基本操作
 ブラシ形状の変更
• ウィジェットでの操作
• Brushesアイコンの右クリックで数値入力もできます
• Modesアイコン群から、編集モードをジオメトリモードに
• ジオメトリモードにすることで、個々の頂点を移動させる事
もできます、この場合Ctrlキーを押しながら、マウス左ク
リックで複数の頂点を選択できます
• 頂点の移動は基準座標系「ワールド」が扱い易いです

35

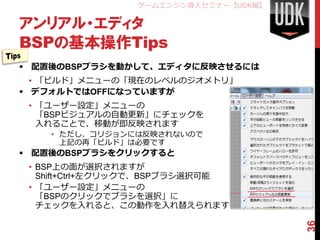

BSPの基本操作Tips
 配置後のBSPブラシを動かして、エディタに反映させるには
• 「ビルド」メニューの「現在のレベルのジオメトリ」
 デフォルトではOFFになっていますが
• 「ユーザー設定」メニューの
「BSPビジュアルの自動更新」にチェックを
入れることで、移動が即反映されます
• ただし、コリジョンには反映されないので
上記の再「ビルド」は必要です
 配置後のBSPブラシをクリックすると
• BSP上の面が選択されますが
Shift+Ctrl+左クリックで、BSPブラシ選択可能
• 「ユーザー設定」メニューの
「BSPのクリックでブラシを選択」に
チェックを入れると、この動作を入れ替えられます

36

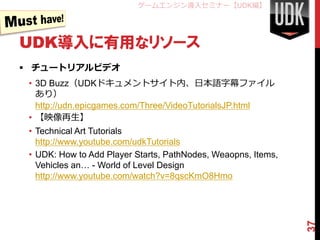

UDK導入に有用なリソース
 チュートリアルビデオ
• 3D Buzz（UDKドキュメントサイト内、日本語字幕ファイル
あり）
http://udn.epicgames.com/Three/VideoTutorialsJP.html
• 【映像再生】
• Technical Art Tutorials
http://www.youtube.com/udkTutorials
• UDK: How to Add Player Starts, PathNodes, Weaopns, Items,
Vehicles an… - World of Level Design
http://www.youtube.com/watch?v=8qscKmO8Hmo

37


11:10～12:10

DCCツールとの
連携

38

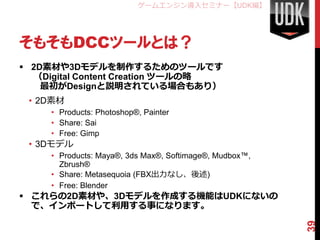

そもそもDCCツールとは？
 2D素材や3Dモデルを制作するためのツールです
（Digital Content Creation ツールの略
最初がDesignと説明されている場合もあり）
• 2D素材
• Products: Photoshop®, Painter
• Share: Sai
• Free: Gimp
• 3Dモデル
• Products: Maya®, 3ds Max®, Softimage®, Mudbox™,
Zbrush®
• Share: Metasequoia (FBX出力なし、後述)
• Free: Blender
 これらの2D素材や、3Dモデルを作成する機能はUDKにないの
で、インポートして利用する事になります。

39

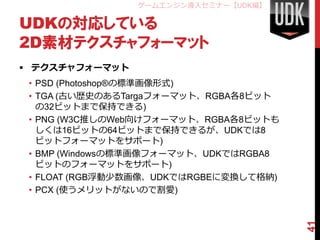

UDKの対応している
2D素材テクスチャフォーマット
 テクスチャフォーマット
• PSD (Photoshop®の標準画像形式)
• TGA (古い歴史のあるTargaフォーマット、RGBA各8ビット
の32ビットまで保持できる)
• PNG (W3C推しのWeb向けフォーマット、RGBA各8ビットも
しくは16ビットの64ビットまで保持できるが、UDKでは8
ビットフォーマットをサポート)
• BMP (Windowsの標準画像フォーマット、UDKではRGBA8
ビットのフォーマットをサポート)
• FLOAT (RGB浮動少数画像、UDKではRGBEに変換して格納)
• PCX (使うメリットがないので割愛)

41

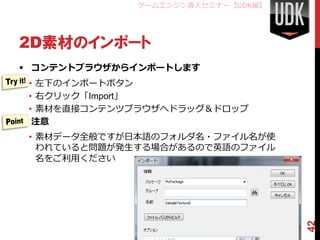

2D素材のインポート
 コンテントブラウザからインポートします
• 左下のインポートボタン
• 右クリック「Import」
• 素材を直接コンテンツブラウザへドラッグ＆ドロップ
 注意
• 素材データ全般ですが日本語のフォルダ名・ファイル名が使
われていると問題が発生する場合があるので英語のファイル
名をご利用ください

42

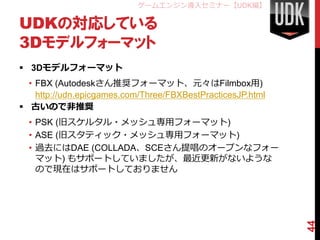

UDKの対応している
3Dモデルフォーマット
 3Dモデルフォーマット
• FBX (Autodeskさん推奨フォーマット、元々はFilmbox用)
http://udn.epicgames.com/Three/FBXBestPracticesJP.html
 古いので非推奨
• PSK (旧スケルタル・メッシュ専用フォーマット)
• ASE (旧スタティック・メッシュ専用フォーマット)
• 過去にはDAE (COLLADA、SCEさん提唱のオープンなフォー
マット) もサポートしていましたが、最近更新がないような
ので現在はサポートしておりません

44

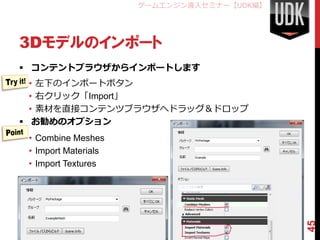

3Dモデルのインポート
 コンテントブラウザからインポートします
• 左下のインポートボタン
• 右クリック「Import」
• 素材を直接コンテンツブラウザへドラッグ＆ドロップ
 お勧めのオプション
• Combine Meshes
• Import Materials
• Import Textures

45

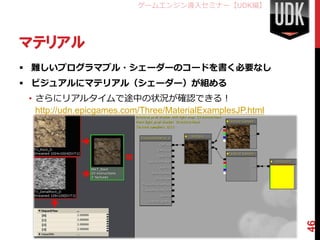

マテリアル
 難しいプログラマブル・シェーダーのコードを書く必要なし
 ビジュアルにマテリアル（シェーダー）が組める
• さらにリアルタイムで途中の状況が確認できる！
http://udn.epicgames.com/Three/MaterialExamplesJP.html

46

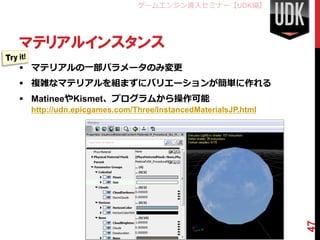

マテリアルインスタンス
 マテリアルの一部パラメータのみ変更
 複雑なマテリアルを組まずにバリエーションが簡単に作れる
 MatineeやKismet、プログラムから操作可能
http://udn.epicgames.com/Three/InstancedMaterialsJP.html

47

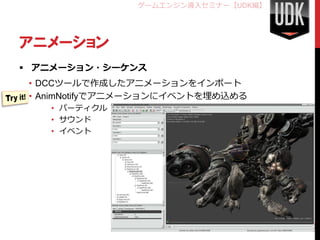

アニメーション
 アニメーション・シーケンス
• DCCツールで作成したアニメーションをインポート
• AnimNotifyでアニメーションにイベントを埋め込める
• パーティクル
• サウンド
• イベント

48

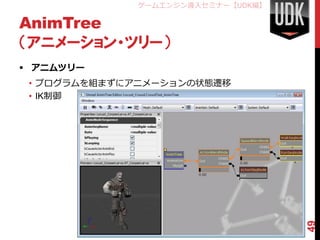

AnimTree
（アニメーション・ツリー）
 アニムツリー
• プログラムを組まずにアニメーションの状態遷移
• IK制御

49

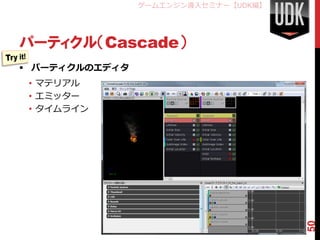

パーティクル（Cascade）
 パーティクルのエディタ
• マテリアル
• エミッター
• タイムライン

50


サウンド
 サウンドデータはWAVから
 インポートオプション
• Auto Create Cue
にチェックでSEとして
使いやすいCueも作成
• ループ音は
Include Looping Nodeも有用

51


13:30～14:30

レベルデザイン

52


BSP
 BSPとはバイナリ・スペース・パーティション（Binary
Space Partition）の略
 ここで使われるのは数学的に生成された面となり、CSG、
（コンストラクティブ・ソリッド・ジオメトリ、Constructive
Solid Geometry）と呼ばれます
 CSGでレベル全体を構築することもできますし、部分的に利
用することもできます
 一般的にはCSGはスタティック・メッシュより重いです

53

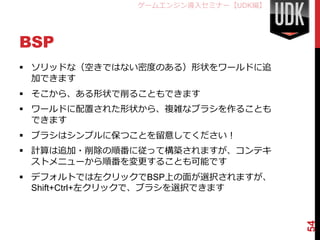

BSP
 ソリッドな（空きではない密度のある）形状をワールドに追
加できます
 そこから、ある形状で削ることもできます
 ワールドに配置された形状から、複雑なブラシを作ることも
できます
 ブラシはシンプルに保つことを留意してください！
 計算は追加・削除の順番に従って構築されますが、コンテキ
ストメニューから順番を変更することも可能です
 デフォルトでは左クリックでBSP上の面が選択されますが、
Shift+Ctrl+左クリックで、ブラシを選択できます

54


Decals
 Decalsは、レベルの表面に投影されたテクスチャー。
 Decalで、ワールドのディテールを簡単にすぐに増やすことが
可能。
 ペイントや、血糊、ラベルを作るには便利です。

55

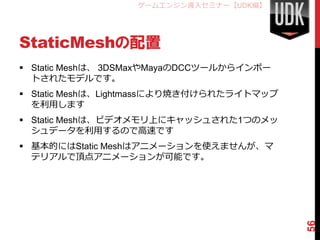

StaticMeshの配置
 Static Meshは、 3DSMaxやMayaのDCCツールからインポー
トされたモデルです。
 Static Meshは、Lightmassにより焼き付けられたライトマップ
を利用します
 Static Meshは、ビデオメモリ上にキャッシュされた1つのメッ
シュデータを利用するので高速です
 基本的にはStatic Meshはアニメーションを使えませんが、マ
テリアルで頂点アニメーションが可能です。

56

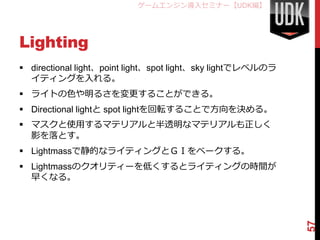

Lighting
 directional light、point light、spot light、sky lightでレベルのラ
イティングを入れる。
 ライトの色や明るさを変更することができる。
 Directional lightと spot lightを回転することで方向を決める。
 マスクと使用するマテリアルと半透明なマテリアルも正しく
影を落とす。
 Lightmassで静的なライティングとＧＩをベークする。
 Lightmassのクオリティーを低くするとライティングの時間が
早くなる。

57


Particle Effects
 パーティクルのエフェクトでレベルに動的なディテールを追
加することが可能。
 Cascadeで正しく設定すると、ワールドとコリジョンやイン
タラクションが可能。

58


環境音（Ambient Sound）
 ビジュアルに合わせた環境音を配置することで、その環境に
居る感覚を、よりプレイヤーに感じさせることができます
 複数の環境音を重ねる事により、より印象的な環境を構築で
きます
 リバーブ（反響音）を追加することも、もちろんできます

59

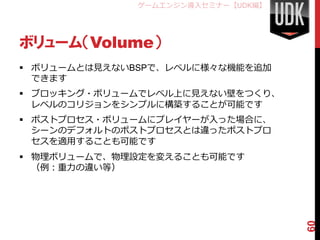

ボリューム（Volume）
 ボリュームとは見えないBSPで、レベルに様々な機能を追加
できます
 ブロッキング・ボリュームでレベル上に見えない壁をつくり、
レベルのコリジョンをシンプルに構築することが可能です
 ポストプロセス・ボリュームにプレイヤーが入った場合に、
シーンのデフォルトのポストプロセスとは違ったポストプロ
セスを適用することも可能です
 物理ボリュームで、物理設定を変えることも可能です
（例：重力の違い等）

60


Kismet
 Kismetを利用することでレベルにインタラクティブな部分を
作れる。
 ライトをトグルしたり、ドアやエレベーターを動かしたりで
きる。
 簡単なゲームロジック。

61


Landscape(Terrain)
 Create Landscape
 Landscape material
• Use sample material -> introduce documents
 Ref
• Link
• Pic

62


14:40～15:40

インタラクティブな
アプリ構築

63


実際のUDK上で制作実演
 UDK上でKismetを使ってゲーム制作

 （50分前後実演予定）

64

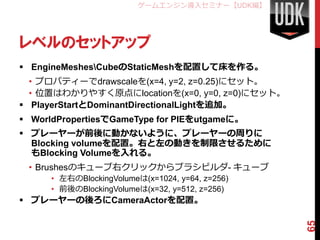

レベルのセットアップ
 EngineMeshesCubeのStaticMeshを配置して床を作る。
• プロパティーでdrawscaleを(x=4, y=2, z=0.25)にセット。
• 位置はわかりやすく原点にlocationを(x=0, y=0, z=0)にセット。
 PlayerStartとDominantDirectionalLightを追加。
 WorldPropertiesでGameType for PIEをutgameに。
 プレーヤーが前後に動かないように、プレーヤーの周りに
Blocking volumeを配置。右と左の動きを制限させるために
もBlocking Volumeを入れる。
• Brushesのキューブ右クリックからブラシビルダ- キューブ
• 左右のBlockingVolumeは(x=1024, y=64, z=256)
• 前後のBlockingVolumeは(x=32, y=512, z=256)
 プレーヤーの後ろにCameraActorを配置。

65

レベルのセットアップ

66

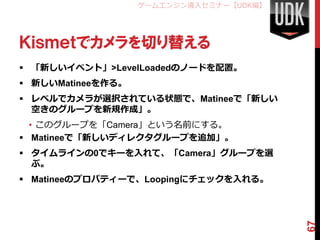

Ｋｉｓｍｅｔでカメラを切り替える
 「新しいイベント」>LevelLoadedのノードを配置。
 新しいMatineeを作る。
 レベルでカメラが選択されている状態で、Matineeで「新しい
空きのグループを新規作成」。
• このグループを「Camera」という名前にする。
 Matineeで「新しいディレクタグループを追加」。
 タイムラインの0でキーを入れて、「Camera」グループを選
ぶ。
 Matineeのプロパティーで、Loopingにチェックを入れる。

67

Ｋｉｓｍｅｔでカメラを切り替える

68

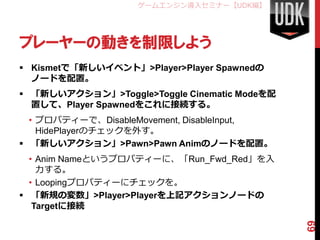

プレーヤーの動きを制限しよう
 Kismetで「新しいイベント」>Player>Player Spawnedの
ノードを配置。
 「新しいアクション」>Toggle>Toggle Cinematic Modeを配
置して、Player Spawnedをこれに接続する。
• プロパティーで、DisableMovement, DisableInput,
HidePlayerのチェックを外す。
 「新しいアクション」>Pawn>Pawn Animのノードを配置。
• Anim Nameというプロパティーに、「Run_Fwd_Red」を入
力する。
• Loopingプロパティーにチェックを。
 「新規の変数」>Player>Playerを上記アクションノードの
Targetに接続

69

プレーヤーの動きを制限しよう

70

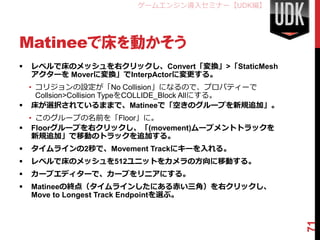

Matineeで床を動かそう
 レベルで床のメッシュを右クリックし、Convert「変換」>「StaticMesh
アクターを Moverに変換」でInterpActorに変更する。
• コリジョンの設定が「No Collision」になるので、プロパティーで
Collsion>Collision TypeをCOLLIDE_Block Allにする。
 床が選択されているままで、Matineeで「空きのグループを新規追加」。
• このグループの名前を「Floor」に。
 Floorグループを右クリックし、「(movement)ムーブメントトラックを
新規追加」で移動のトラックを追加する。
 タイムラインの2秒で、Movement Trackにキーを入れる。
 レベルで床のメッシュを512ユニットをカメラの方向に移動する。
 カーブエディターで、カーブをリニアにする。
 Matineeの終点（タイムラインしたにある赤い三角）を右クリックし、
Move to Longest Track Endpointを選ぶ。

71

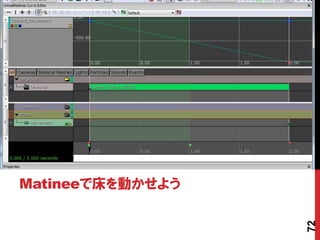

Matineeで床を動かせよう

72

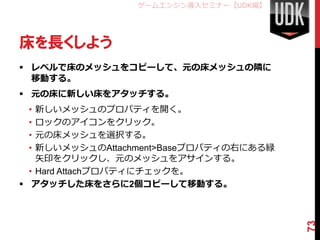

床を長くしよう
 レベルで床のメッシュをコピーして、元の床メッシュの隣に
移動する。
 元の床に新しい床をアタッチする。
• 新しいメッシュのプロパティを開く。
• ロックのアイコンをクリック。
• 元の床メッシュを選択する。
• 新しいメッシュのAttachment>Baseプロパティの右にある緑
矢印をクリックし、元のメッシュをアサインする。
• Hard Attachプロパティにチェックを。
 アタッチした床をさらに2個コピーして移動する。

73

床を長くしよう

74

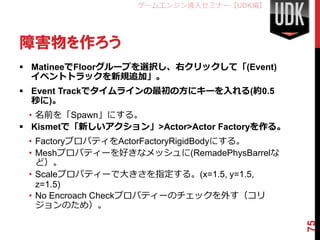

障害物を作ろう
 MatineeでFloorグループを選択し、右クリックして「(Event)
イベントトラックを新規追加」。
 Event Trackでタイムラインの最初の方にキーを入れる(約0.5
秒に)。
• 名前を「Spawn」にする。
 Kismetで「新しいアクション」>Actor>Actor Factoryを作る。
• FactoryプロパティをActorFactoryRigidBodyにする。
• Meshプロパティーを好きなメッシュに(RemadePhysBarrelな
ど）。
• Scaleプロパティーで大きさを指定する。(x=1.5, y=1.5,
z=1.5)
• No Encroach Checkプロパティーのチェックを外す（コリ
ジョンのため）。

75

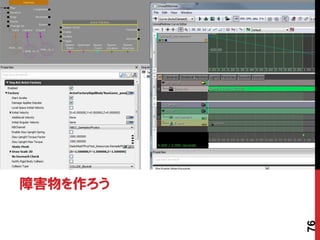

障害物を作ろう

76

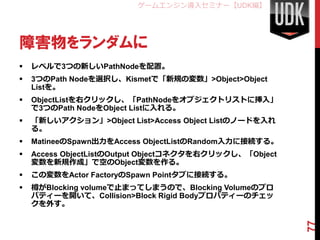

障害物をランダムに
 レベルで3つの新しいPathNodeを配置。
 3つのPath Nodeを選択し、Kismetで「新規の変数」>Object>Object
Listを。
 ObjectListを右クリックし、「PathNodeをオブジェクトリストに挿入」
で3つのPath NodeをObject Listに入れる。
 「新しいアクション」>Object List>Access Object Listのノードを入れ
る。
 MatineeのSpawn出力をAccess ObjectListのRandom入力に接続する。
 Access ObjectListのOutput Objectコネクタを右クリックし、「Object
変数を新規作成」で空のObject変数を作る。
 この変数をActor FactoryのSpawn Pointタブに接続する。
 樽がBlocking volumeで止まってしまうので、Blocking Volumeのプロ
パティーを開いて、Collision>Block Rigid Bodyプロパティーのチェッ
クを外す。

77

障害物をランダムに

78


ジャンプを高くしよう
 Kismetで「新しいアクション」>Object Property>Modify
Propertyのノードを配置。
• Propertyの右にある緑プラスをクリックし、編集するプロパ
ティーを一つ追加する。
• Property Nameに「JumpZ」を入力。
• Modify Propertyにチェック。
• Property Valueに500を入力。

79

ジャンプを高くしよう

80

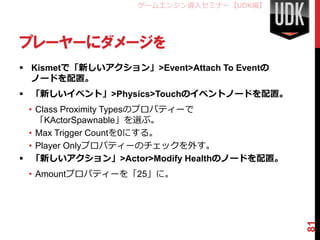

プレーヤーにダメージを
 Kismetで「新しいアクション」>Event>Attach To Eventの
ノードを配置。
 「新しいイベント」>Physics>Touchのイベントノードを配置。
• Class Proximity Typesのプロパティーで
「KActorSpawnable」を選ぶ。
• Max Trigger Countを0にする。
• Player Onlyプロパティーのチェックを外す。
 「新しいアクション」>Actor>Modify Healthのノードを配置。
• Amountプロパティーを「25」に。

81

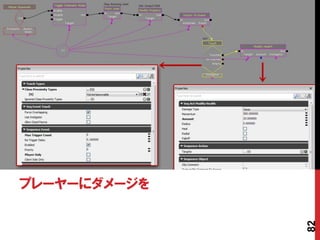

プレーヤーにダメージを

82


Unreal Frontend
 ゲームやアプリができたら
• 公開するためのパッケージを制作
• そのためのツールがUneral Frontendです
 Windowsの「スタート」メニューのUDKから
• Unreal Development KitのTool内の「Unreal Frontend」

83


15:50～16:50

独自の制作体験
（前編）

84


それでは制作してみましょう
 ゲーム制作に慣れていないかたは、UDKのプレイヤーを利用
すると手っ取り早くできます
• 「編集」メニューから、WorldInfoを選択
• GameTypeをUTGameに設定

 お気軽に、創ってみたいアイディアのご相談をどうぞ！

85


17:00～18:00

独自の制作体験
（後編）とフォロー
アップ

86


制作フォロー
 皆さんの席を周りますので、気になる点等気軽に声をかけて
ください

87


制作に行き詰ったら・・・
 ドキュメントを検索してみてください
• http://udn.epicgames.com/Three/WebHomeJP.html
 UDKのフォーラムを覗いてみてください
• http://forums.epicgames.com/forums/366-UDK
 TumblrでTipsも公開しています
• http://epicgamesjapan.tumblr.com

88


ありがとうございました
 © 2013, Epic Games, Inc. All rights reserved. Epic, Epic
Games, the Epic Games logo, Gears of War, Gears of War
2, Marcus Fenix, the Crimson Omen logo, Unreal, Unreal
Engine, Unreal Tournament, and the Unreal Tournament 3
logo are trademarks or registered trademarks of Epic
Games, Inc. in the United States of America and
elsewhere. Other brands or product names are the
trademarks of their respective owners.

89

ゲームエンジン導入セミナー【UDK編】

More Related Content

What's hot

Similar to ゲームエンジン導入セミナー【UDK編】

ゲームエンジン導入セミナー【UDK編】
