TUTORIAL DYNAMIC ROUTING BGP.pptx
1. TUTORIAL DYNAMIC ROUTING BGP
Nama : Taufik Hidayat
NIM : 20182009
Prodi : Teknik Elektro
Mata Kuliah : Jaringan Komputer
Sekolah Tinggi Teknik Pati 2021

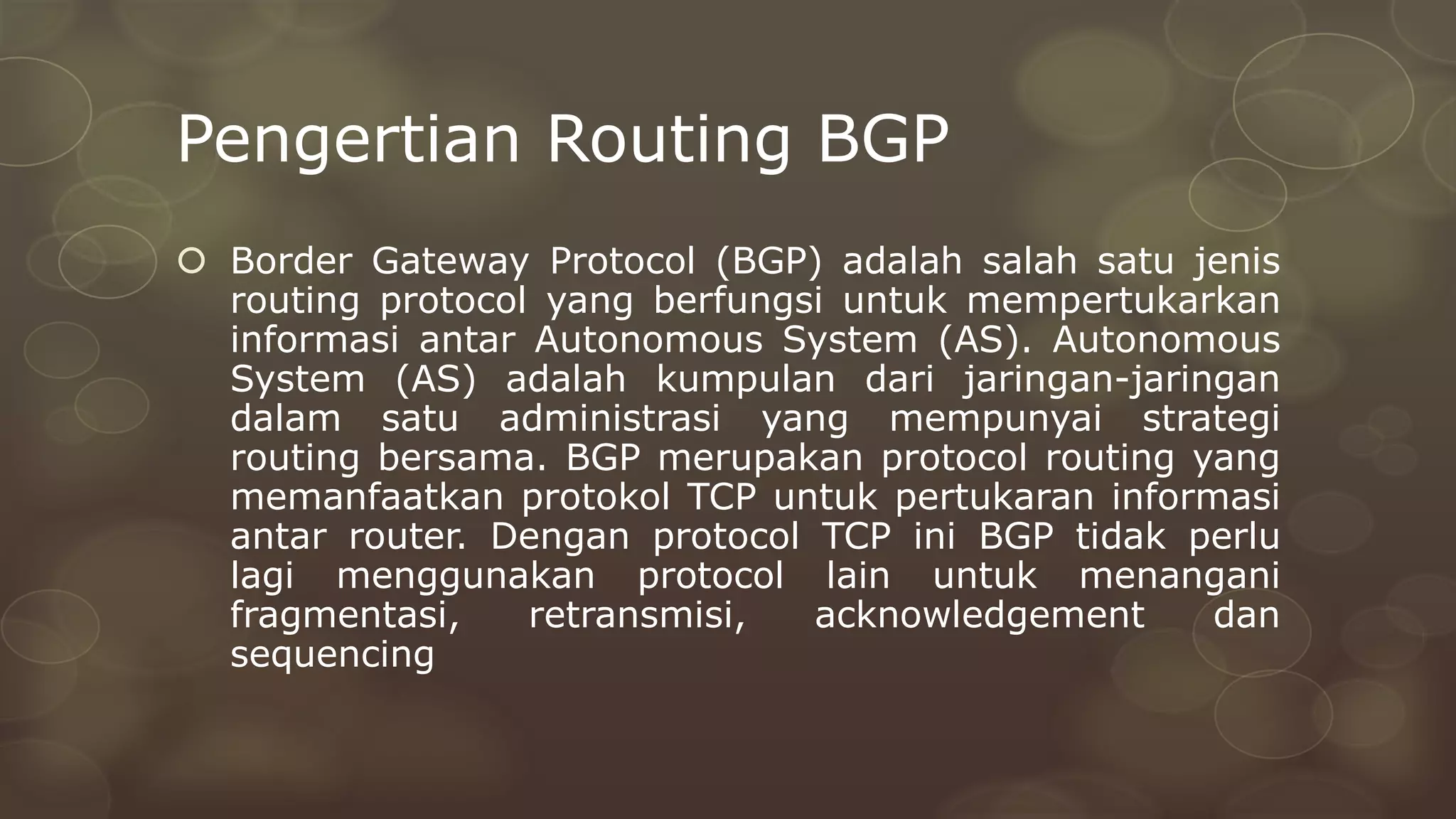

2. Pengertian Routing BGP
Border Gateway Protocol (BGP) adalah salah satu jenis
routing protocol yang berfungsi untuk mempertukarkan
informasi antar Autonomous System (AS). Autonomous
System (AS) adalah kumpulan dari jaringan-jaringan
dalam satu administrasi yang mempunyai strategi
routing bersama. BGP merupakan protocol routing yang
memanfaatkan protokol TCP untuk pertukaran informasi
antar router. Dengan protocol TCP ini BGP tidak perlu
lagi menggunakan protocol lain untuk menangani
fragmentasi, retransmisi, acknowledgement dan
sequencing
3. Pengertian Routing BGP
Routing BGP atau Border Gateway Protocol adalah salah
satu jenis protokol routing dinamis. BGP digunakan untuk
koneksi antar Autonomous System (AS). BGP merupakan
salah satu jenis routing yang sering digunakan oleh ISP
besar. BGP termasuk dalam kategori routing protokol jenis
EGP atau Exterior Gateway Protocol. BGP memiliki
skalabilitas yang tinggi karena dapat melayani pertukaran
routing pada organisasi-organisasi besar. Karena itulah BGP
sering dikenal dengan routing protokol yang sangat
kompleks. Semisal ingin membuat jaringan ISP besar maka
dalam hal ini kita menggunakan routing BGP untuk
menghubungkan antar router.
5. Konfigurasi IP Pada Router Mikrotik 1
[admin@MikroTik] >
[admin@MikroTik] > interface print
[admin@MikroTik] > ip address add address=10.11.12.1/20 interface=ether1
[admin@MikroTik] > ip address add address=192.168.10.1/24 interface=ether2
[admin@MikroTik] > ip address print
Flags: X – disable, I – invalid, D - dynamic
# ADDRESS NETWORK INTERFACE
0 10.11.12.1/20 10.11.0.0 ether1
1 192.168.10.1/24 192.168.10.0 ether2
[admin@MikroTik] > system identity set name=R-1
[admin@R-1] >
6. Konfigurasi IP Pada Router Mikrotik 2
[admin@MikroTik] >
[admin@MikroTik] > interface print
[admin@MikroTik] > ip address add address=10.11.12.2/20 interface=ether1
[admin@MikroTik] > ip address add address=192.168.20.1/24 interface=ether2
[admin@MikroTik] > ip address print
Flags: X – disable, I – invalid, D - dynamic
# ADDRESS NETWORK INTERFACE
0 10.11.12.2/20 10.11.12.0 ether1
1 192.168.20.1/24 192.168.20.0 ether2
[admin@MikroTik] > system identity set name=R-2
[admin@R-2] >
7. Konfigurasi AS Number Pada Router 1
AS Number Diberi 100
[admin@R-1] > routing bgp instance set as=100
numbers: 0
[admin@R-1] > routing bgp instance print
[admin@R-1] >
8. Konfigurasi AS Number Pada Router 2
AS Number Diberi 200
[admin@R-2] > routing bgp instance set as=200
numbers: 0
[admin@R-2] > routing bgp instance print
[admin@R-2] >
9. Konfigurasi Peer Sesuai AS Number Router
Remote Di Router 1 Dan Router 2
[admin@R-1] > routing bgp
[admin@R-1] /routing bgp > peer add name=R-2 instance=default
remote-address=10.11.12.2 remote-as=200
[admin@R-1] /routing bgp >
[admin@R-1] /routing bgp > peer print
Flags: X – disable, E - established
# INSTANCE REMOTE-ADDRESS REMOTE-AS
0 default 10.11.12.2 200
10. Konfigurasi Peer Sesuai AS Number Router
Remote Di Router 1 Dan Router 2
[admin@R-2] > routing bgp
[admin@R-2] /routing bgp > peer add name=R-1 instance=default
remote-address=10.11.12.1 remote-as=100
[admin@R-2] /routing bgp >
[admin@R-2] /routing bgp > peer print
Flags: X – disable, E - established
# INSTANCE REMOTE-ADDRESS REMOTE-AS
0 default 10.11.12.1 100
11. Konfigurasi Network Di Router 1
(IP Network Jaringan Lokal R-1)
[admin@R-1] /routing bgp > network add network=192.168.10.0/24
[admin@R-1] /routing bgp > network print
Flags: X – disable
# NETWORK SYNCHRONIZE
0 192.168.10.0/24 yes
12. Konfigurasi Network Di Router 2
(IP Network Jaringan Lokal R-2)
[admin@R-2] /routing bgp > network add network=192.168.20.0/24
[admin@R-2] /routing bgp > network print
Flags: X – disable
# NETWORK SYNCHRONIZE
0 192.168.20.0/24 yes
13. Konfigurasi PC1 Dan PC2
PC1> ip 192.168.10.2/24 192.168.10.1
PC1> save
PC1>
PC2> ip 192.168.10.3/24 192.168.10.1
PC2> save
PC2>
14. Konfigurasi PC3 Dan PC4
PC3> ip 192.168.20.2/24 192.168.20.1
PC3> save
PC3>
PC4> ip 192.168.20.3/24 192.168.20.1
PC4> save
PC4>
15. Melakukan Tes Ping Dari PC1 Ke PC3
PC1> ping 192.168.20.2
PC1> ping 192.168.20.3
16. Melakukan Tes Ping Dari PC3 Ke PC2
PC3> ping 192.168.10.2
PC3> ping 192.168.10.3
17. REFERENSI
Alfian, F. (2019). Konfigurasi Routing
(Static Routing) di Cisco Packet Tracer.
Diambil 13 Juli 2021, dari
http://nguprek.com/konfigurasi-routing-
bgp-di-cisco-packet-tracer/
ELGORMA, M. (2020). Panduan
Implementasi Routing BGP pada Mikrotik
Router dengan GNS3 • Summary networks.
Diambil 13 Juli 2021, dari
https://summarynetworks.com/info-
tlc/panduan-implementasi-routing-bgp-
pada-mikrotik-router-dengan-gns3/
