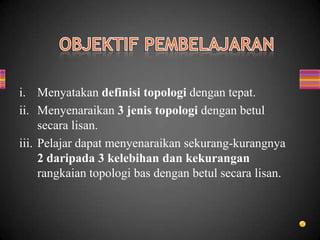

2. i. Menyatakan definisi topologi dengan tepat.
ii. Menyenaraikan 3 jenis topologi dengan betul
secara lisan.
iii. Pelajar dapat menyenaraikan sekurang-kurangnya
2 daripada 3 kelebihan dan kekurangan
rangkaian topologi bas dengan betul secara lisan.
3. Merujuk kepada cara bagaimana
sesebuah kabel dihubungkan kepada
terminal komputer seseorang
individu pada rangkaian.

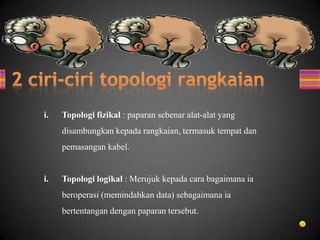

4. i. Topologi fizikal : paparan sebenar alat-alat yang
disambungkan kepada rangkaian, termasuk tempat dan
pemasangan kabel.
i. Topologi logikal : Merujuk kepada cara bagaimana ia
beroperasi (memindahkan data) sebagaimana ia
bertentangan dengan paparan tersebut.

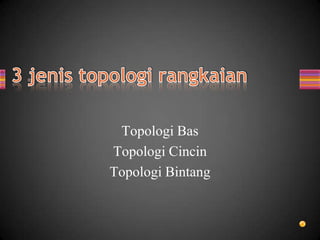

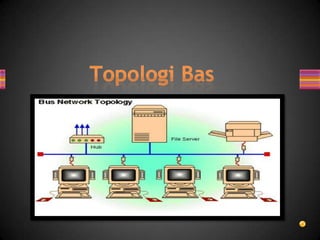

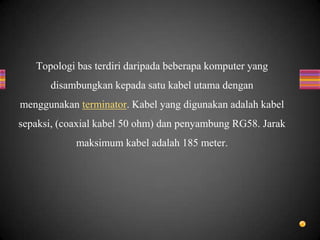

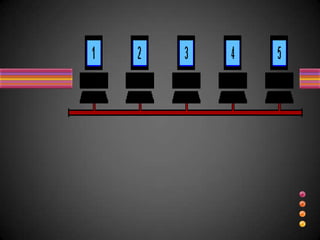

7. Topologi bas terdiri daripada beberapa komputer yang
disambungkan kepada satu kabel utama dengan
menggunakan terminator. Kabel yang digunakan adalah kabel
sepaksi, (coaxial kabel 50 ohm) dan penyambung RG58. Jarak
maksimum kabel adalah 185 meter.
8. KELEBIHAN & KEKURANGAN
TOPOLOGI BAS
Kebaikan Kelemahan
i. Senang untuk menambah atau
mengurangkan komputer dan nod
tanpa mengganggu operasi yang telah
dijalankan.
ii. Kurang kabel dan jarak LAN tidak
terbatas.
iii. Murah.
iv. Sesuai untuk rangkaian yang kecil.
i. Jika kabel tulang belakang
(Backbone) atau mana-mana nodnya
bermasalah rangkaian tidak dapat
berfungsi.
ii. Memerlukan terminator untuk kedua-
dua hujung kabel tulang belakang .
iii. Sukar mengesan kerosakan.
iv. Perlu pengulang (repeater) jika jarak
LAN jauh.
v. Perisian tambahan diperlukan untuk
mengelakkan perlanggaran (collision)
data
9.
10.

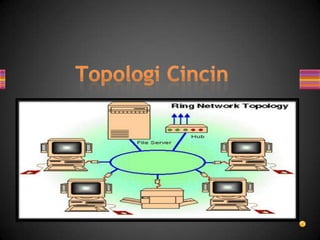

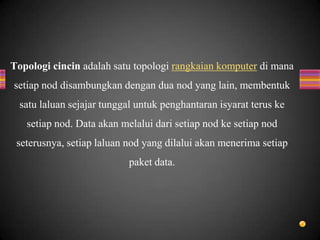

11. Topologi cincin adalah satu topologi rangkaian komputer di mana
setiap nod disambungkan dengan dua nod yang lain, membentuk
satu laluan sejajar tunggal untuk penghantaran isyarat terus ke
setiap nod. Data akan melalui dari setiap nod ke setiap nod
seterusnya, setiap laluan nod yang dilalui akan menerima setiap
paket data.

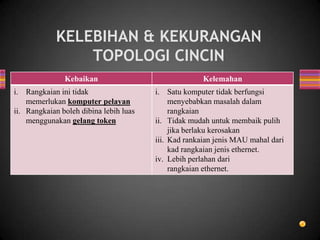

12. KELEBIHAN & KEKURANGAN
TOPOLOGI CINCIN
Kebaikan Kelemahan
i. Rangkaian ini tidak
memerlukan komputer pelayan
ii. Rangkaian boleh dibina lebih luas
menggunakan gelang token
i. Satu komputer tidak berfungsi
menyebabkan masalah dalam
rangkaian
ii. Tidak mudah untuk membaik pulih
jika berlaku kerosakan
iii. Kad rankaian jenis MAU mahal dari
kad rangkaian jenis ethernet.
iv. Lebih perlahan dari
rangkaian ethernet.
13.
14.

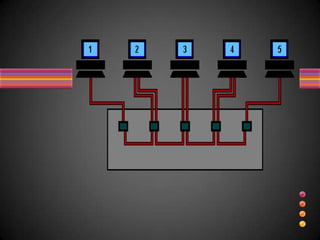

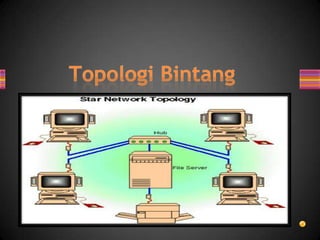

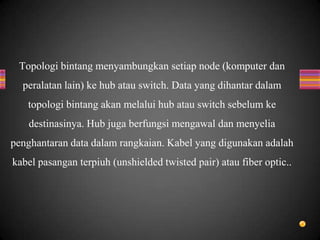

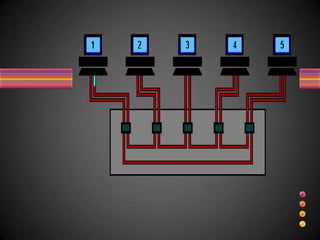

15. Topologi bintang menyambungkan setiap node (komputer dan
peralatan lain) ke hub atau switch. Data yang dihantar dalam
topologi bintang akan melalui hub atau switch sebelum ke
destinasinya. Hub juga berfungsi mengawal dan menyelia
penghantaran data dalam rangkaian. Kabel yang digunakan adalah
kabel pasangan terpiuh (unshielded twisted pair) atau fiber optic..
16. KELEBIHAN & KEKURANGAN
TOPOLOGI BINTANG
Kebaikan Kelemahan
i. Mudah untuk menyambungkan
kabel rangkaian
ii. Mudah mengenalpasti masalah
iii. Tiada gangguan pada sistem
rangkaian apabila menyambung
atau membuang peralatan dalam
rangkaian.
i. Memerlukan kabel yang panjang
(setiap node satu kabel)
ii. Sekiranya hub gagal fungsi
keseluruhan rangkaian tidak dapat
beroperasi
iii. Kos pemasangan yang lebih
berbanding topologi bus.
