Topologi jaringan Komputer

Dokumen tersebut membahas berbagai topologi jaringan komputer yang dapat digunakan untuk mengimplementasikan jaringan lokal (LAN), termasuk topologi bus, star, ring, tree, mesh, dan lainnya. Setiap topologi memiliki kelebihan dan kekurangan tergantung pada biaya, kecepatan, ukuran jaringan, dan faktor lainnya.

Education◦

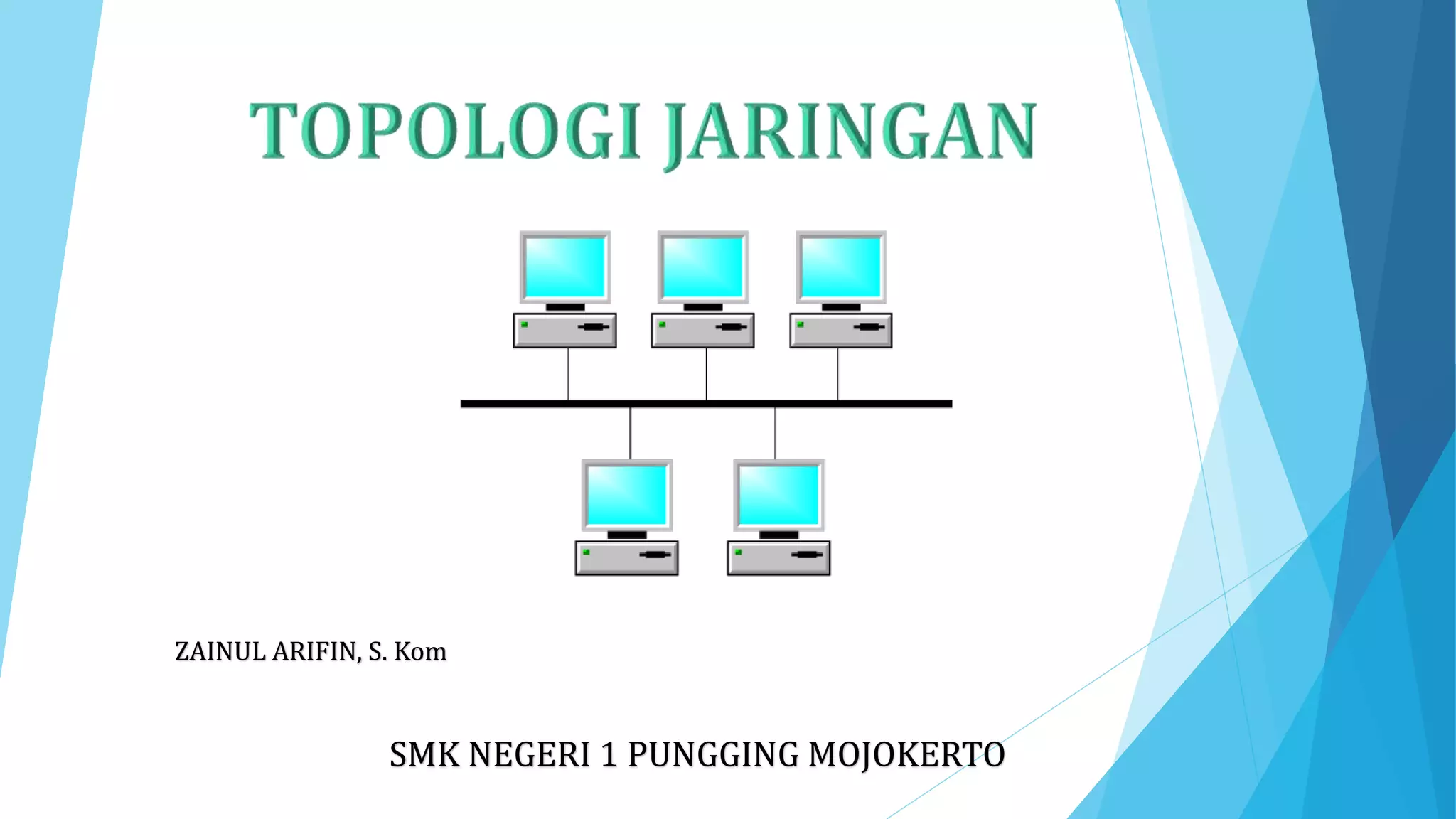

ZAINUL ARIFIN, S. Kom SMK NEGERI 1 PUNGGING MOJOKERTO

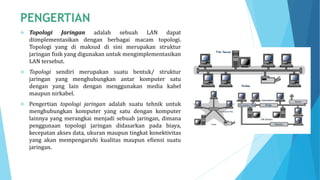

 Topologi Jaringan adalah sebuah LAN dapat diimplementasikan dengan berbagai macam topologi. Topologi yang di maksud di sini merupakan struktur jaringan fisik yang digunakan untuk mengimplementasikan LAN tersebut.  Topologi sendiri merupakan suatu bentuk/ struktur jaringan yang menghubungkan antar komputer satu dengan yang lain dengan menggunakan media kabel maupun nirkabel.  Pengertian topologi jaringan adalah suatu tehnik untuk menghubungkan komputer yang satu dengan komputer lainnya yang merangkai menjadi sebuah jaringan, dimana penggunaan topologi jaringan didasarkan pada biaya, kecepatan akses data, ukuran maupun tingkat konektivitas yang akan mempengaruhi kualitas maupun efiensi suatu jaringan.

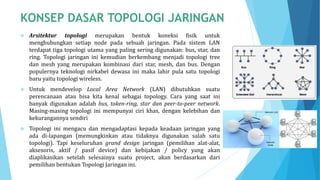

 Arsitektur topologi merupakan bentuk koneksi fisik untuk menghubungkan setiap node pada sebuah jaringan. Pada sistem LAN terdapat tiga topologi utama yang paling sering digunakan: bus, star, dan ring. Topologi jaringan ini kemudian berkembang menjadi topologi tree dan mesh yang merupakan kombinasi dari star, mesh, dan bus. Dengan populernya teknologi nirkabel dewasa ini maka lahir pula satu topologi baru yaitu topologi wireless.  Untuk mendevelop Local Area Network (LAN) dibutuhkan suatu perencanaan atau bisa kita kenal sebagai topology. Cara yang saat ini banyak digunakan adalah bus, token-ring, star dan peer-to-peer network. Masing-masing topologi ini mempunyai ciri khas, dengan kelebihan dan kekurangannya sendiri  Topologi ini mengacu dan mengadaptasi kepada keadaan jaringan yang ada di-lapangan (memungkinkan atau tidaknya digunakan salah satu topologi). Tapi keseluruhan grand design jaringan (pemilihan alat-alat, aksesoris, aktif / pasif device) dan kebijakan / policy yang akan diaplikasikan setelah selesainya suatu project, akan berdasarkan dari pemilihan bentukan Topologi Jaringan ini.

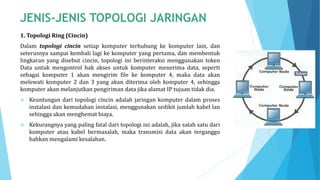

1. Topologi Ring (Cincin) Dalam topologi cincin setiap komputer terhubung ke komputer lain, dan seterusnya sampai kembali lagi ke komputer yang pertama, dan membentuk lingkaran yang disebut cincin, topologi ini berinteraksi menggunakan token Data untuk mengontrol hak akses untuk komputer menerima data, seperti sebagai komputer 1 akan mengirim file ke komputer 4, maka data akan melewati komputer 2 dan 3 yang akan diterima oleh komputer 4, sehingga komputer akan melanjutkan pengiriman data jika alamat IP tujuan tidak dia.  Keuntungan dari topologi cincin adalah jaringan komputer dalam proses instalasi dan kemudahan instalasi, menggunakan sedikit jumlah kabel lan sehingga akan menghemat biaya.  Kekurangnya yang paling fatal dari topologi ini adalah, jika salah satu dari komputer atau kabel bermasalah, maka transmisi data akan terganggu bahkan mengalami kesalahan.

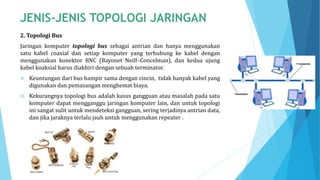

2. Topologi Bus Jaringan komputer topologi bus sebagai antrian dan hanya menggunakan satu kabel coaxial dan setiap komputer yang terhubung ke kabel dengan menggunakan konektor BNC (Bayonet Neill–Concelman), dan kedua ujung kabel koaksial harus diakhiri dengan sebuah terminator.  Keuntungan dari bus hampir sama dengan cincin, tidak banyak kabel yang digunakan dan pemasangan menghemat biaya.  Kekurangnya topologi bus adalah kasus gangguan atau masalah pada satu komputer dapat mengganggu jaringan komputer lain, dan untuk topologi ini sangat sulit untuk mendeteksi gangguan, sering terjadinya antrian data, dan jika jaraknya terlalu jauh untuk menggunakan repeater .

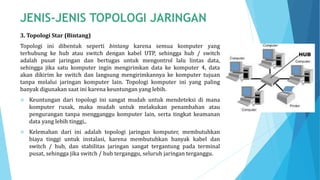

3. Topologi Star (Bintang) Topologi ini dibentuk seperti bintang karena semua komputer yang terhubung ke hub atau switch dengan kabel UTP, sehingga hub / switch adalah pusat jaringan dan bertugas untuk mengontrol lalu lintas data, sehingga jika satu komputer ingin mengirimkan data ke komputer 4, data akan dikirim ke switch dan langsung mengirimkannya ke komputer tujuan tanpa melalui jaringan komputer lain. Topologi komputer ini yang paling banyak digunakan saat ini karena keuntungan yang lebih.  Keuntungan dari topologi ini sangat mudah untuk mendeteksi di mana komputer rusak, maka mudah untuk melakukan penambahan atau pengurangan tanpa mengganggu komputer lain, serta tingkat keamanan data yang lebih tinggi,.  Kelemahan dari ini adalah topologi jaringan komputer, membutuhkan biaya tinggi untuk instalasi, karena membutuhkan banyak kabel dan switch / hub, dan stabilitas jaringan sangat tergantung pada terminal pusat, sehingga jika switch / hub terganggu, seluruh jaringan terganggu.

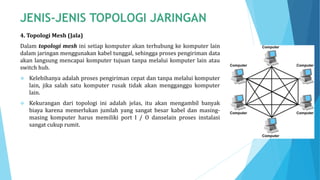

4. Topologi Mesh (Jala) Dalam topologi mesh ini setiap komputer akan terhubung ke komputer lain dalam jaringan menggunakan kabel tunggal, sehingga proses pengiriman data akan langsung mencapai komputer tujuan tanpa melalui komputer lain atau switch hub.  Kelebihanya adalah proses pengiriman cepat dan tanpa melalui komputer lain, jika salah satu komputer rusak tidak akan mengganggu komputer lain.  Kekurangan dari topologi ini adalah jelas, itu akan mengambil banyak biaya karena memerlukan jumlah yang sangat besar kabel dan masing- masing komputer harus memiliki port I / O danselain proses instalasi sangat cukup rumit.

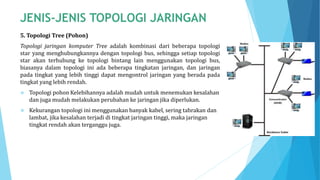

5. Topologi Tree (Pohon) Topologi jaringan komputer Tree adalah kombinasi dari beberapa topologi star yang menghubungkannya dengan topologi bus, sehingga setiap topologi star akan terhubung ke topologi bintang lain menggunakan topologi bus, biasanya dalam topologi ini ada beberapa tingkatan jaringan, dan jaringan pada tingkat yang lebih tinggi dapat mengontrol jaringan yang berada pada tingkat yang lebih rendah.  Topologi pohon Kelebihannya adalah mudah untuk menemukan kesalahan dan juga mudah melakukan perubahan ke jaringan jika diperlukan.  Kekurangan topologi ini menggunakan banyak kabel, sering tabrakan dan lambat, jika kesalahan terjadi di tingkat jaringan tinggi, maka jaringan tingkat rendah akan terganggu juga.

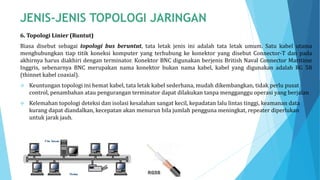

6. Topologi Linier (Runtut) Biasa disebut sebagai topologi bus beruntut, tata letak jenis ini adalah tata letak umum. Satu kabel utama menghubungkan tiap titik koneksi komputer yang terhubung ke konektor yang disebut Connector-T dan pada akhirnya harus diakhiri dengan terminator. Konektor BNC digunakan berjenis British Naval Connector Maritime Inggris, sebenarnya BNC merupakan nama konektor bukan nama kabel, kabel yang digunakan adalah RG 58 (thinnet kabel coaxial).  Keuntungan topologi ini hemat kabel, tata letak kabel sederhana, mudah dikembangkan, tidak perlu pusat control, penambahan atau pengurangan terminator dapat dilakukan tanpa mengganggu operasi yang berjalan  Kelemahan topologi deteksi dan isolasi kesalahan sangat kecil, kepadatan lalu lintas tinggi, keamanan data kurang dapat diandalkan, kecepatan akan menurun bila jumlah pengguna meningkat, repeater diperlukan untuk jarak jauh.
7. Topologi Hybird Topologi hybrid adalah kombinasi dari dua atau lebih topologi yang berbeda. Ketika topologi dasar yang berbeda yang terhubung satu sama lain, maka tidak menampilkan karakteristik dari setiap satu topologi tertentu. Kelebihan  Fleksibel.  Mudah menambahkan koneksi perangkat lainnya, karena node dan / atau peripheral baru dapat dihubungkan dengan topologi lainnya. Kekurangan  Pengelolaan sulit  Biaya mahal dibandingkan dengan topologi lainnya  Instalasi dan konfigurasi topologi sulit
8. Topologi Broadcast Dengan sederhana topologi broadcast adalah host yang mengirim data ke semua host lain pada media jaringan.
9. Topologi Peer to Peer Topologi Peer-to-peer network adalah jaringan komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari 10 komputer dengan 1-2 printer). Kelebihan  Antar komputer dalam jaringan dapat saling berbagi-pakai  Biaya operasional relatif lebih murah  Kelangsungan kerja jaringan tidak tergantung pada satu server. Kekurangan  Troubleshooting jaringan relatif lebih sulit.  Unjuk kerja lebih rendah  Sistem keamanan jaringan ditentukan oleh masing-masing user

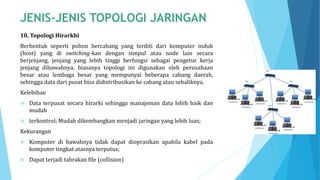

10. Topologi Hirarkhi Berbentuk seperti pohon bercabang yang terditi dari komputer induk (host) yang di switching-kan dengan simpul atau node lain secara berjenjang, jenjang yang lebih tinggi berfungsi sebagai pengetur kerja jenjang dibawahnya, biasanya topologi ini digunakan oleh perusahaan besar atau lembaga besar yang mempunyai beberapa cabang daerah, sehingga data dari pusat bisa didistribusikan ke cabang atau sebaliknya. Kelebihan  Data terpusat secara hirarki sehingga manajeman data lebih baik dan mudah  terkontrol; Mudah dikembangkan menjadi jaringan yang lebih luas; Kekurangan  Komputer di bawahnya tidak dapat dioprasikan apabila kabel pada komputer tingkat atasnya terputus;  Dapat terjadi tabrakan file (collision)
