Dokumen ini menjelaskan cara melentur dan menguji kabel pasangan terpiuh, termasuk penggunaan kabel lurus dan silang. Kabel UTP digunakan untuk penghantaran data, dengan berbagai kategori yang mendukung kecepatan yang berbeda. Pelajar diharapkan dapat memahami prosedur yang benar dan peralatan yang diperlukan untuk kegiatan ini.

1. MELENTUR DAN MENGUJI KABEL
PASANGAN TERPIUH

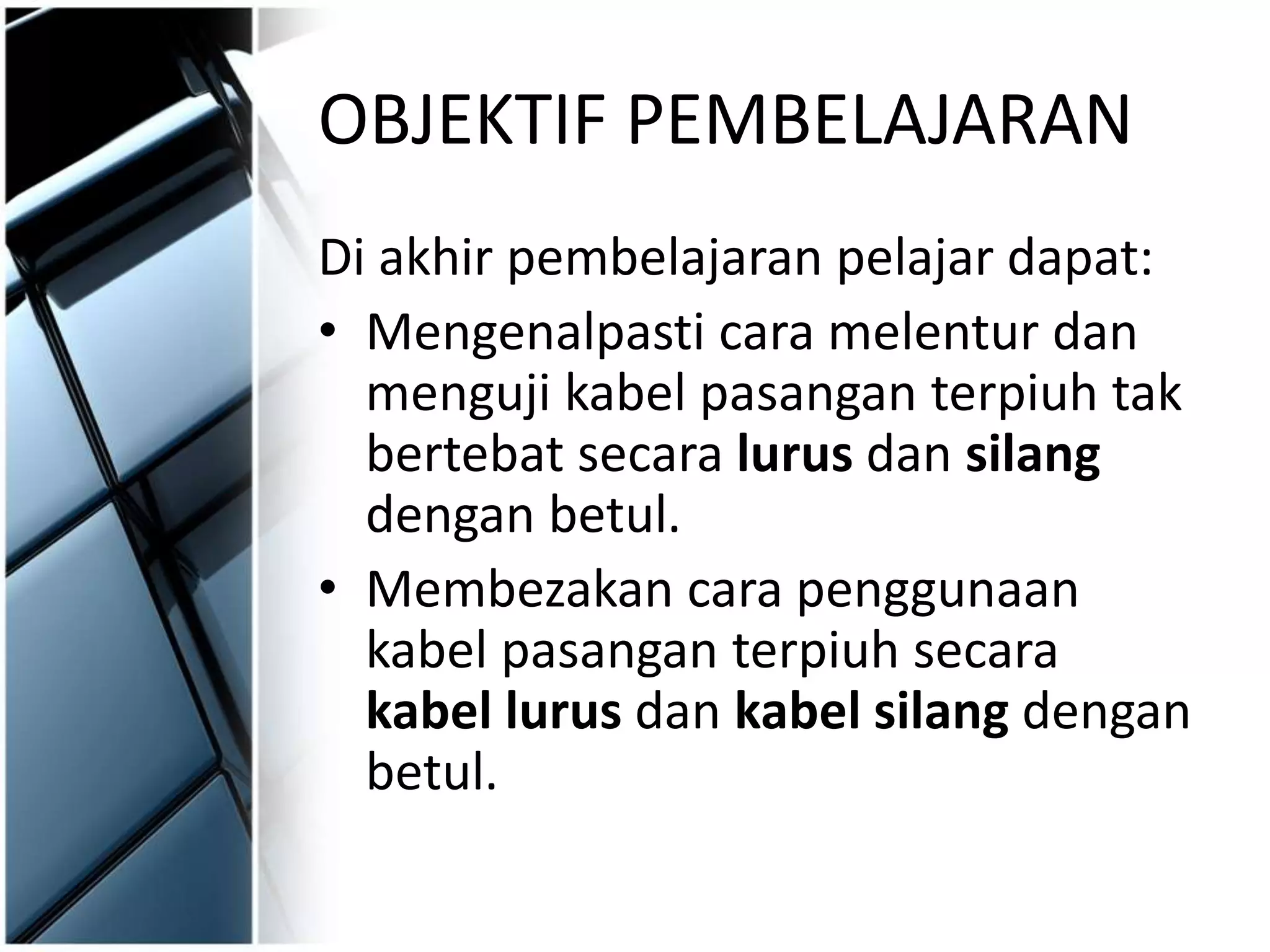

2. OBJEKTIF PEMBELAJARAN
Di akhir pembelajaran pelajar dapat:
• Mengenalpasti cara melentur dan
menguji kabel pasangan terpiuh tak
bertebat secara lurus dan silang
dengan betul.
• Membezakan cara penggunaan
kabel pasangan terpiuh secara
kabel lurus dan kabel silang dengan
betul.

3. KABEL UTP

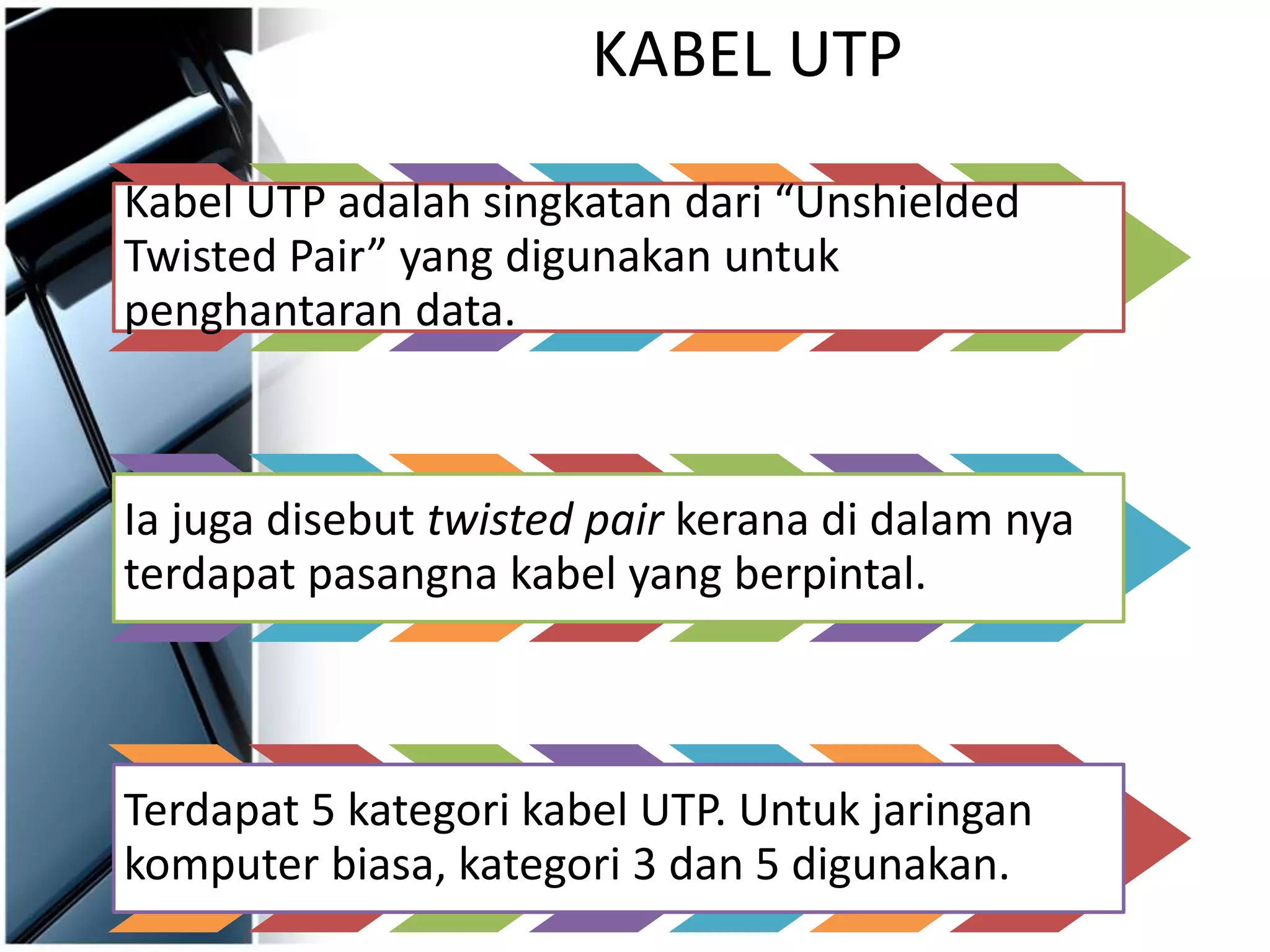

Kabel UTP adalah singkatan dari “Unshielded
Twisted Pair” yang digunakan untuk
penghantaran data.
Ia juga disebut twisted pair kerana di dalam nya
terdapat pasangna kabel yang berpintal.
Terdapat 5 kategori kabel UTP. Untuk jaringan
komputer biasa, kategori 3 dan 5 digunakan.

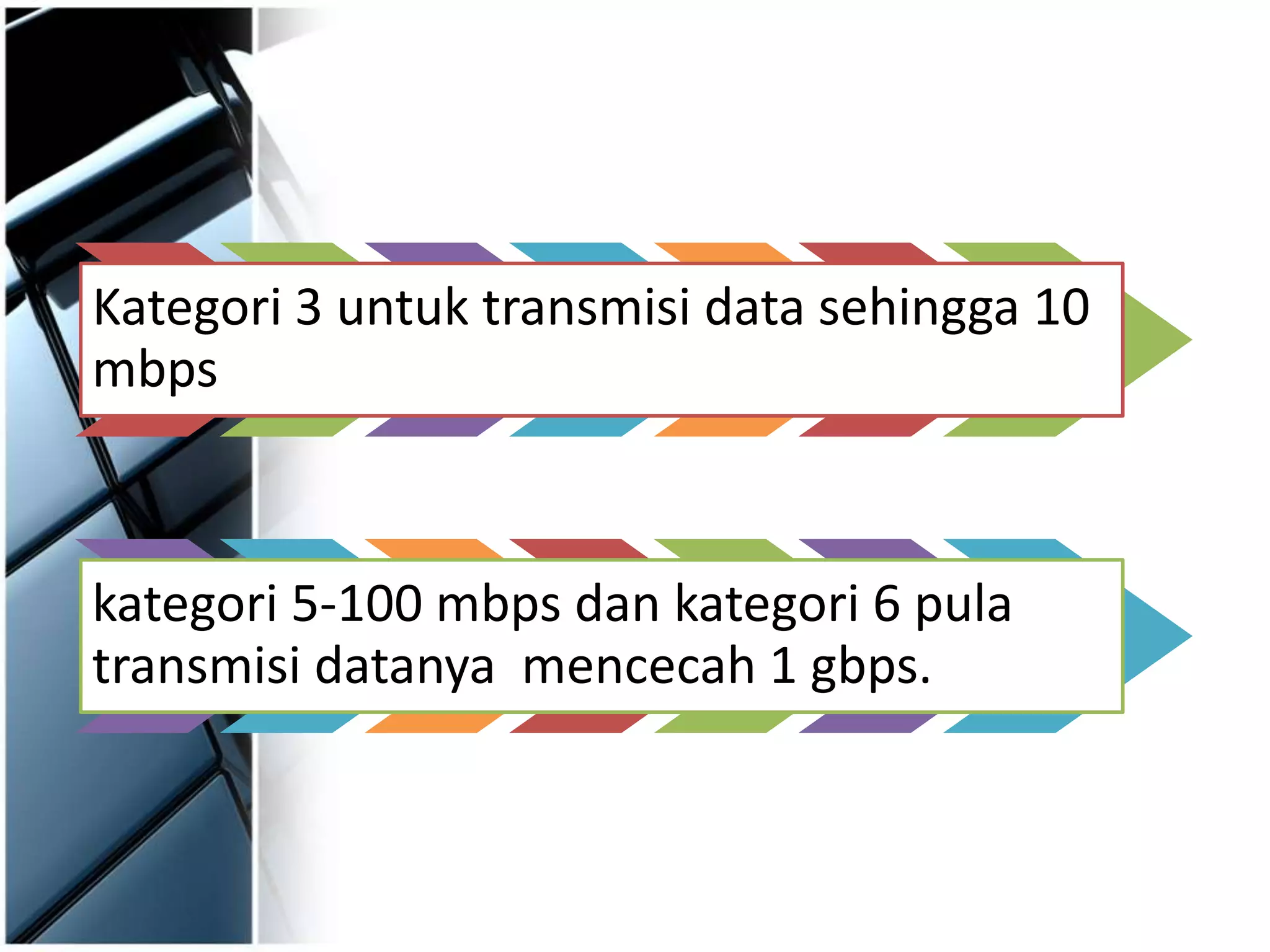

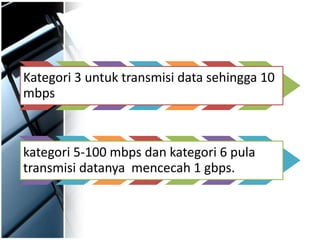

4. Kategori 3 untuk transmisi data sehingga 10
mbps
kategori 5-100 mbps dan kategori 6 pula
transmisi datanya mencecah 1 gbps.

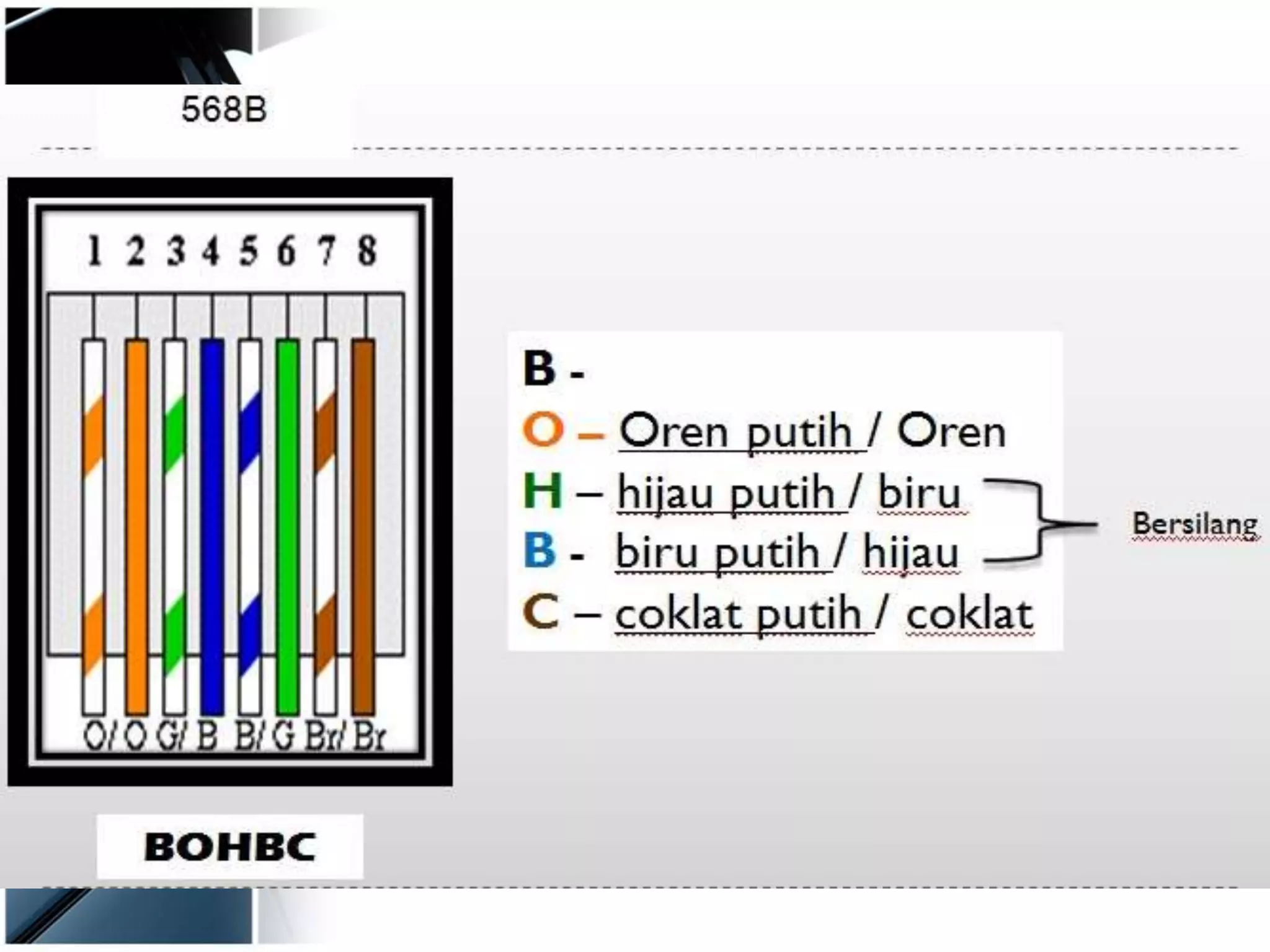

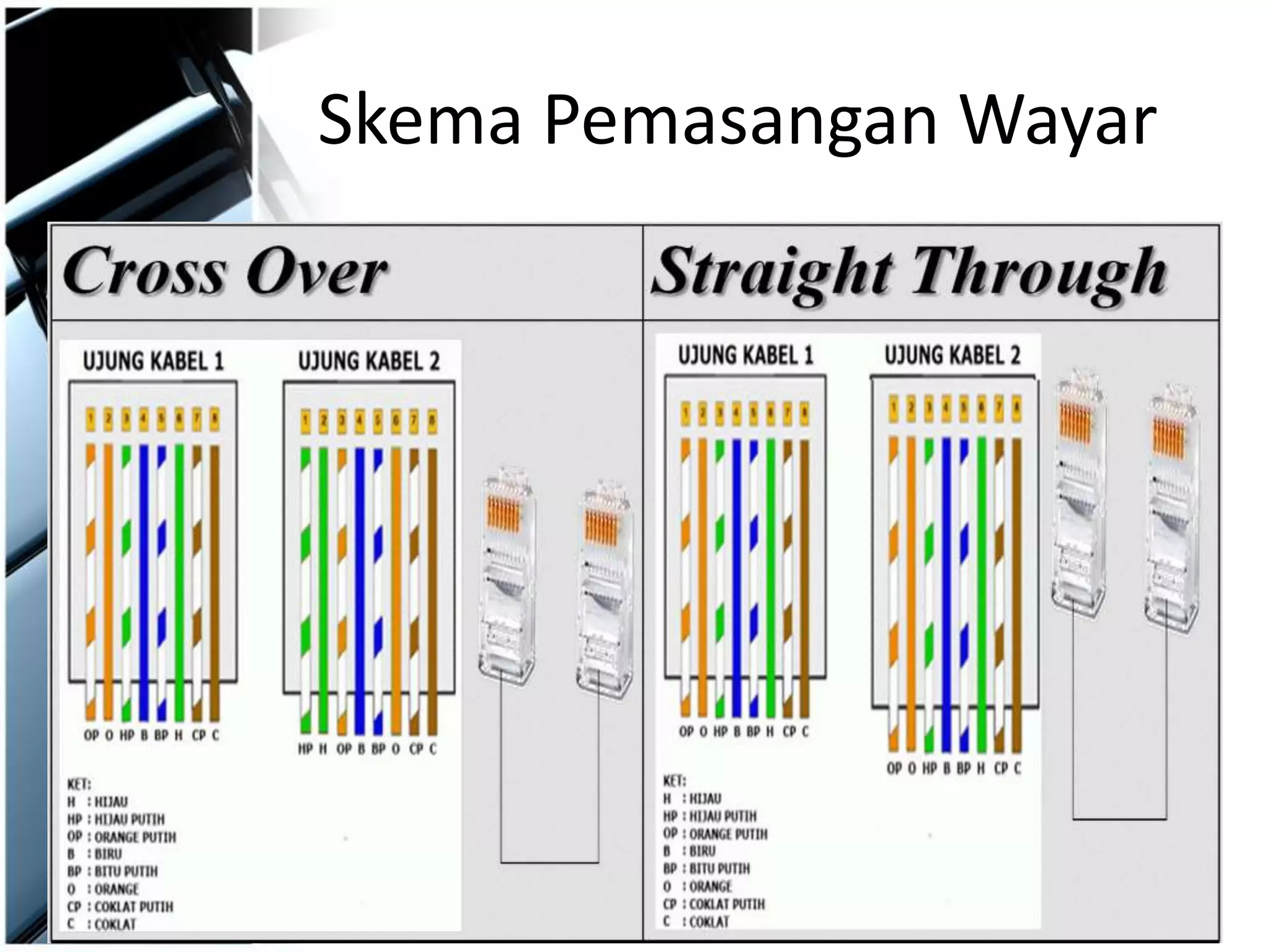

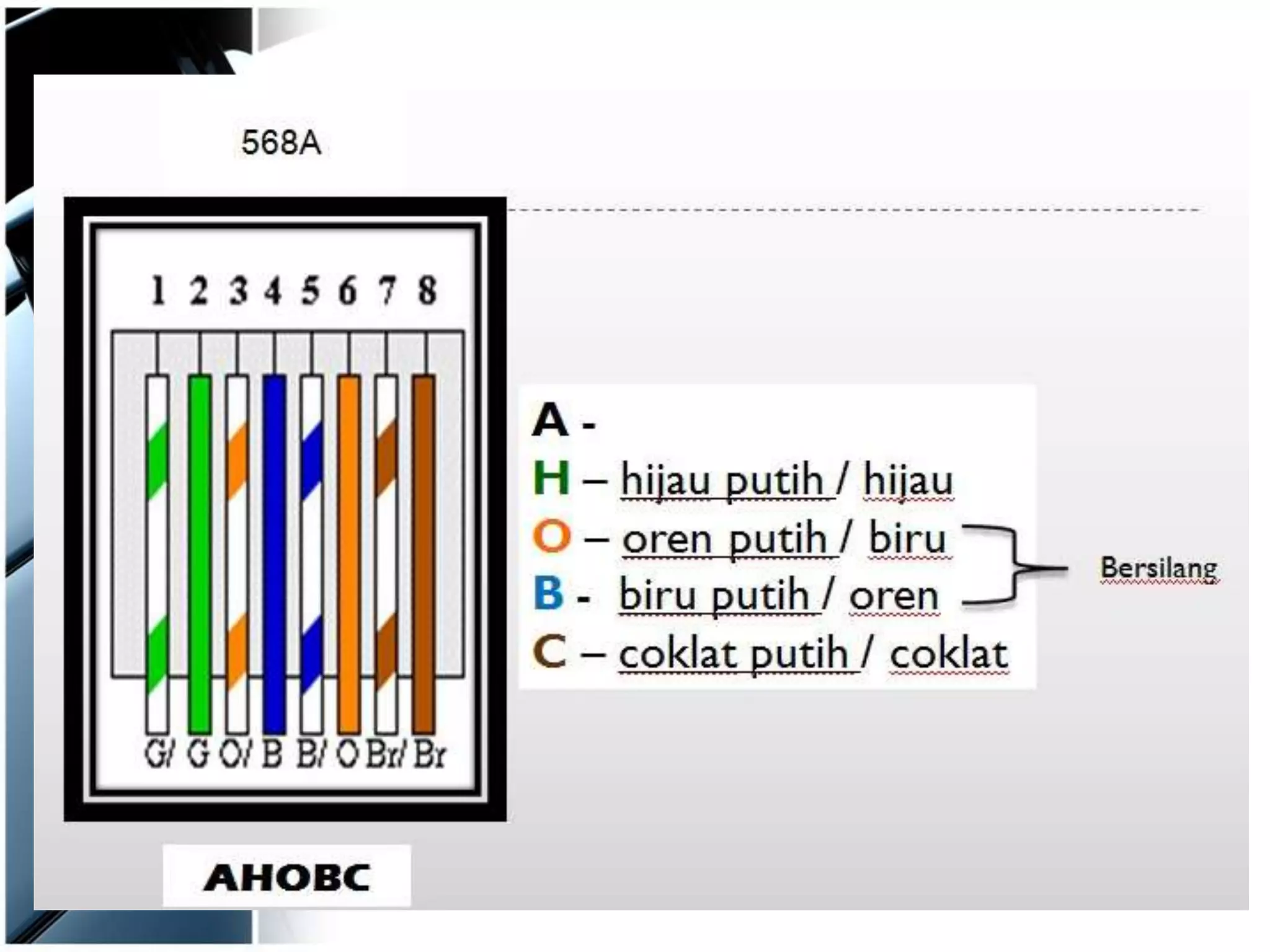

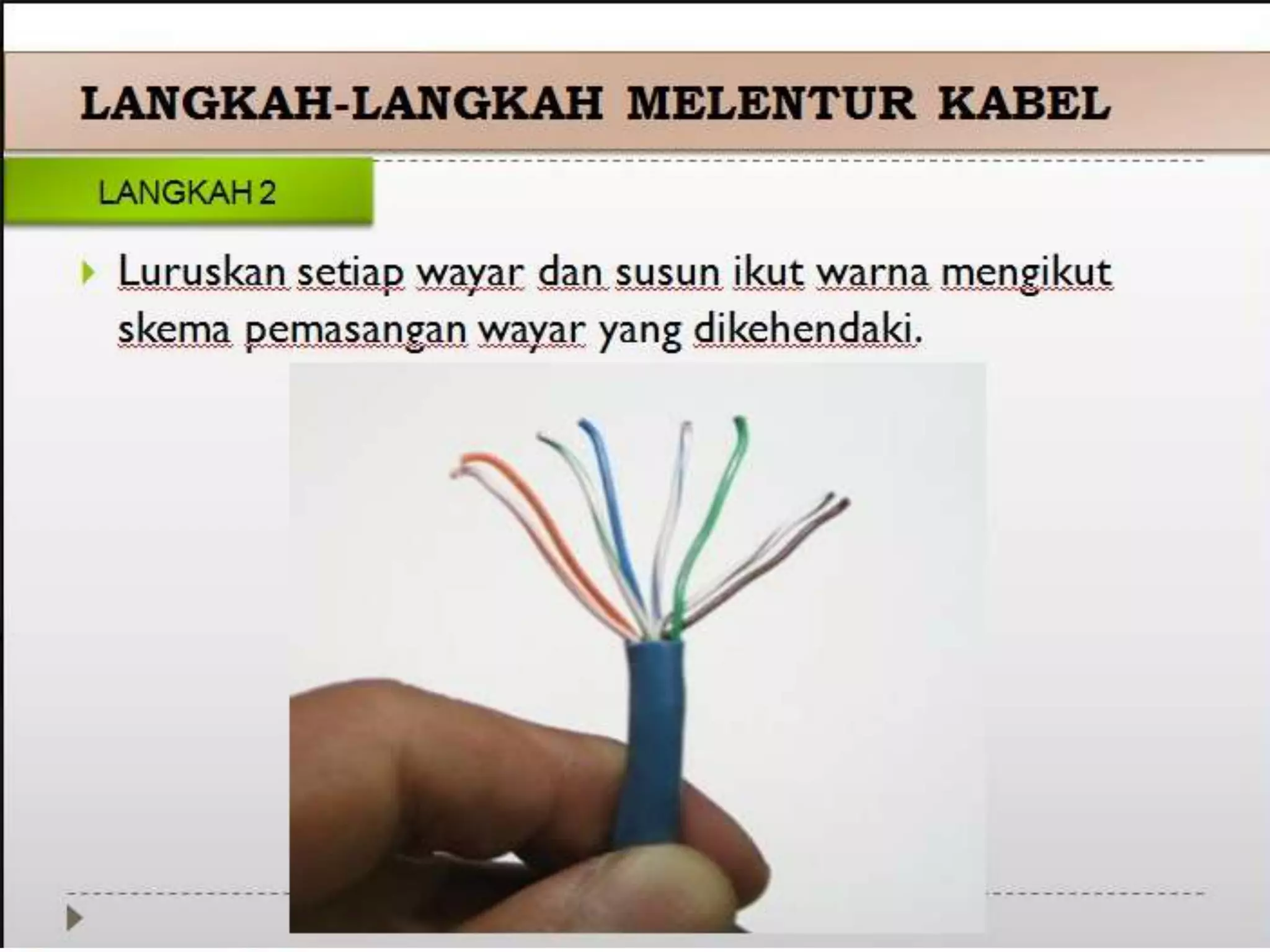

5. Skema Pemasangan Wayar

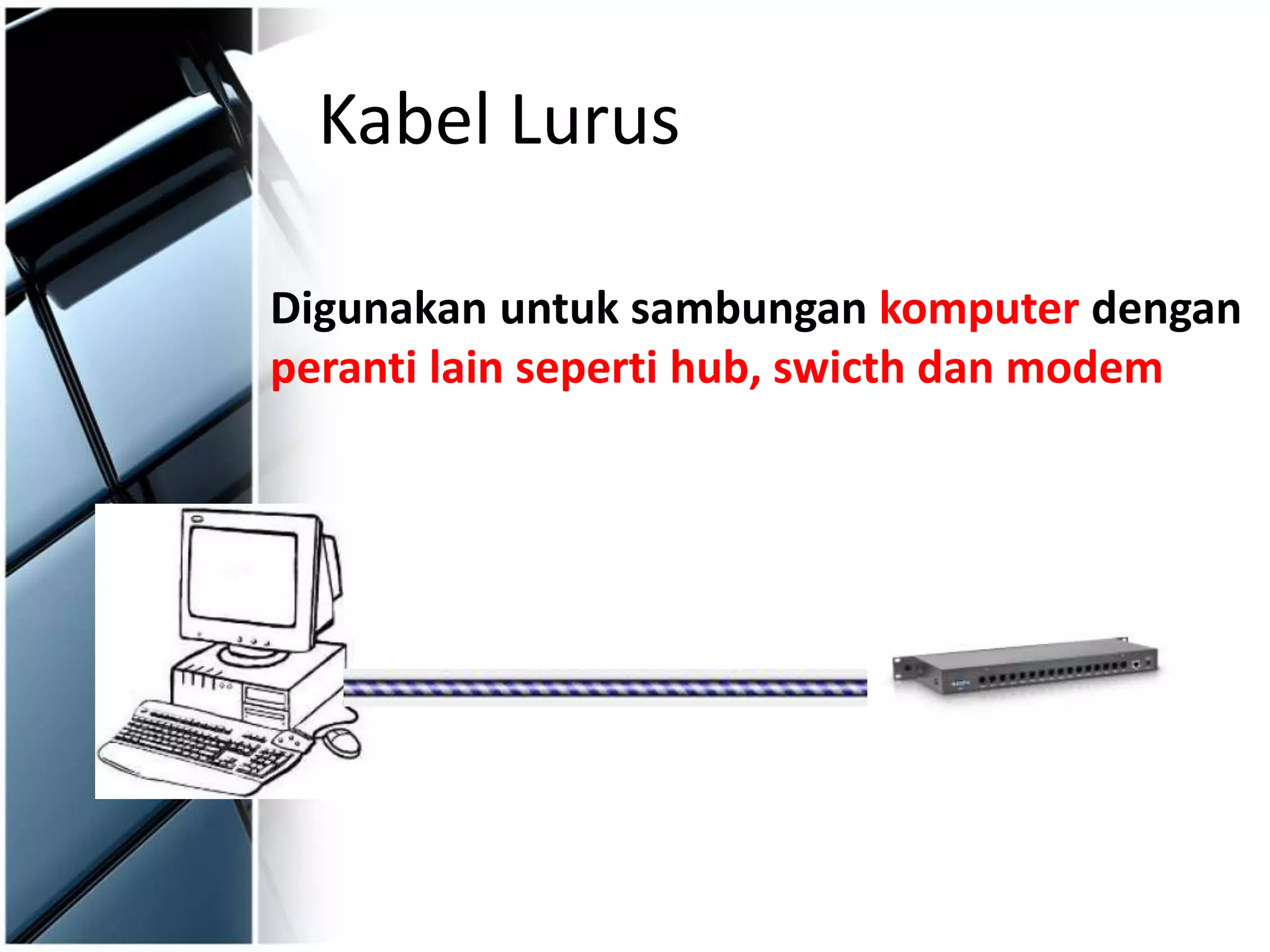

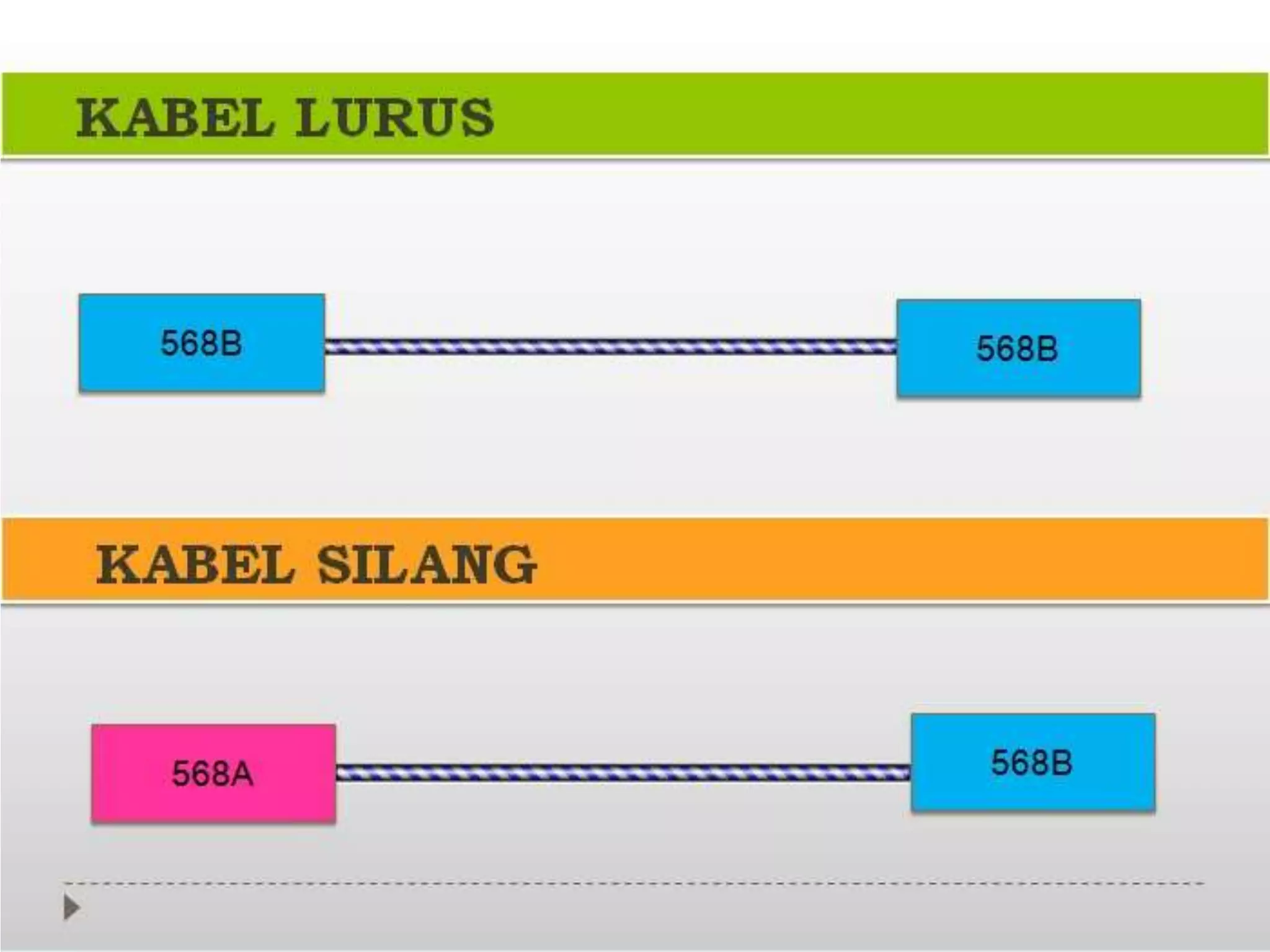

7. Kabel Lurus
Digunakan untuk sambungan komputer dengan
peranti lain seperti hub, swicth dan modem

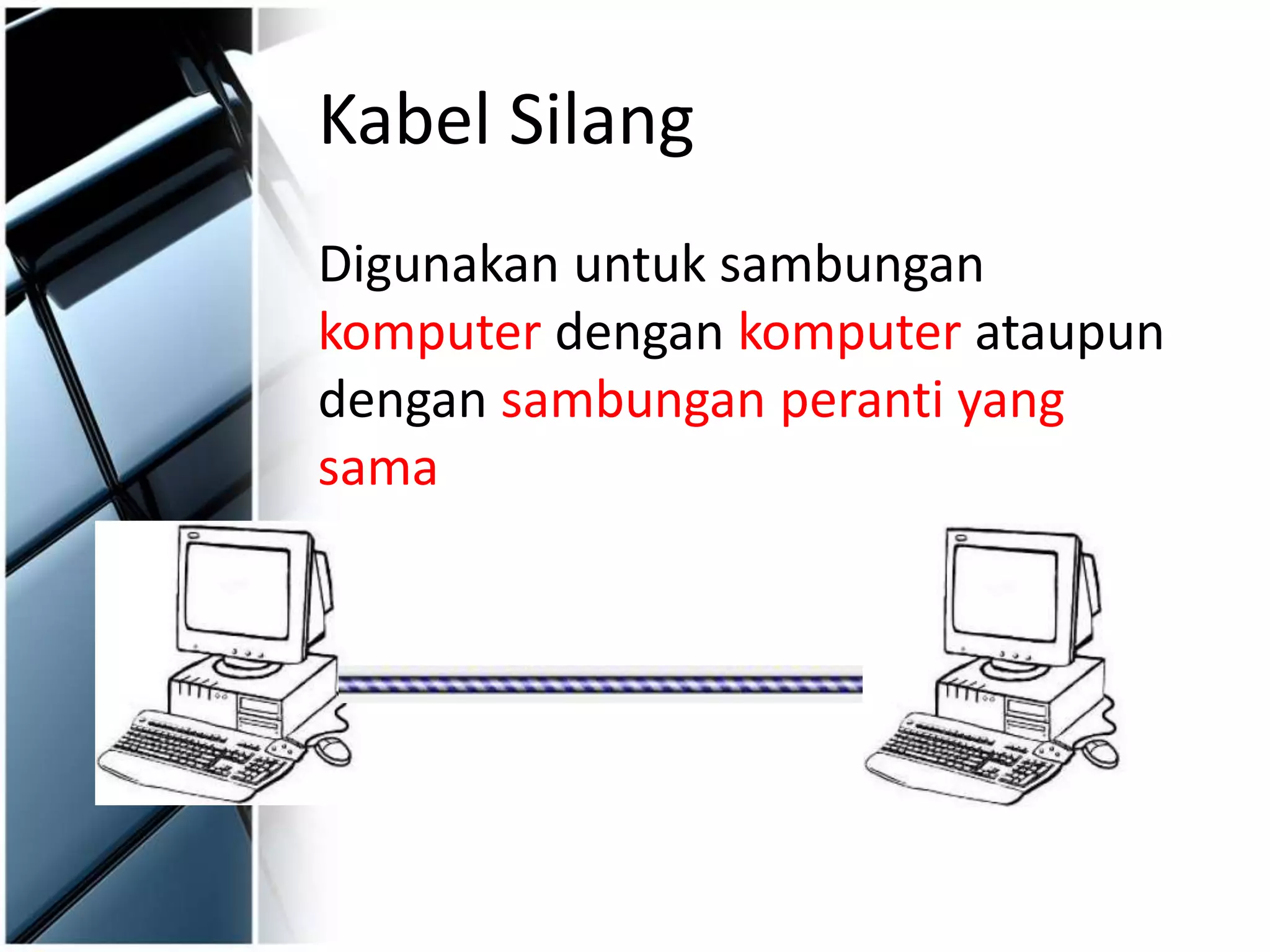

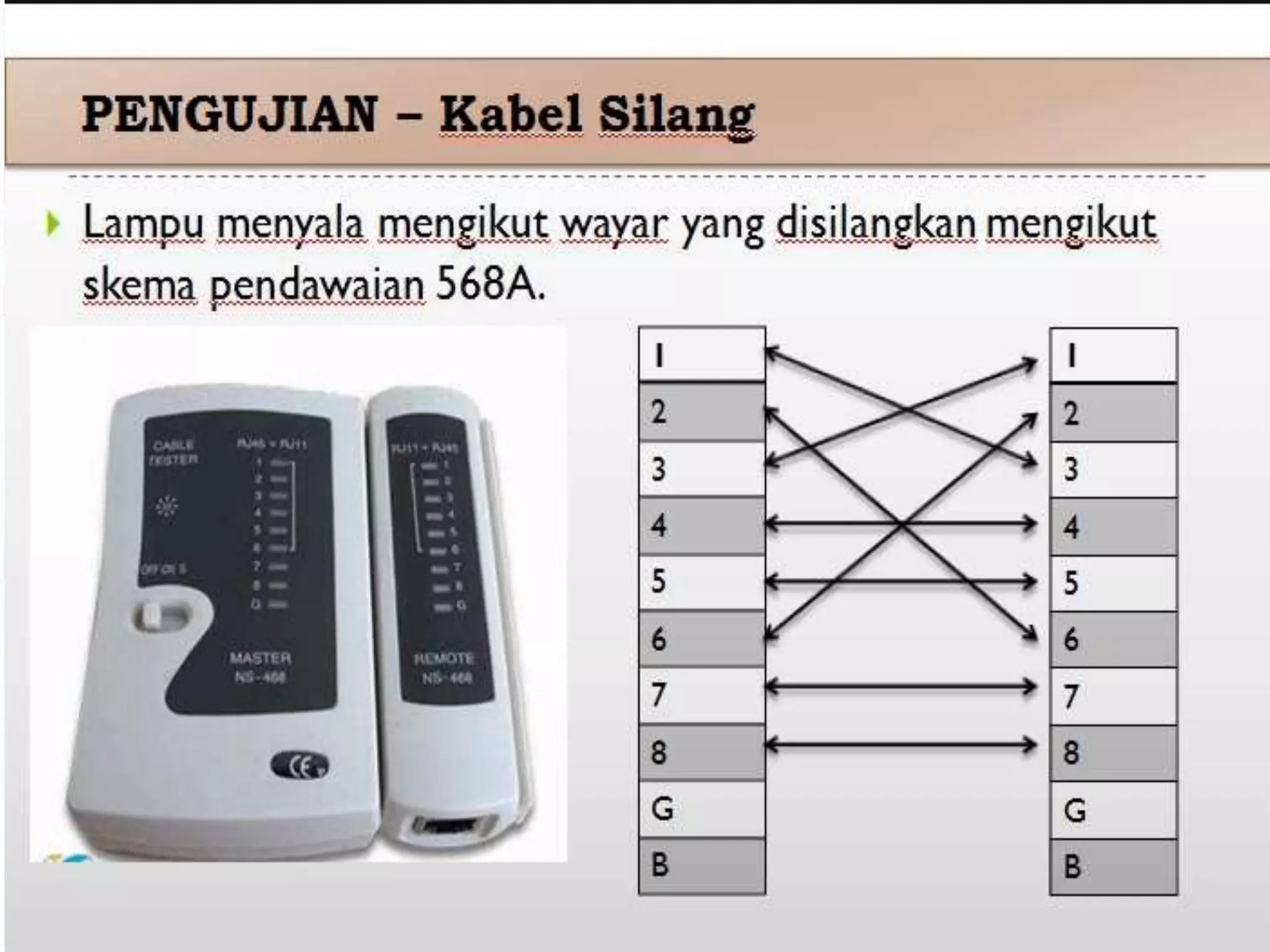

8. Kabel Silang
Digunakan untuk sambungan
komputer dengan komputer ataupun
dengan sambungan peranti yang
sama

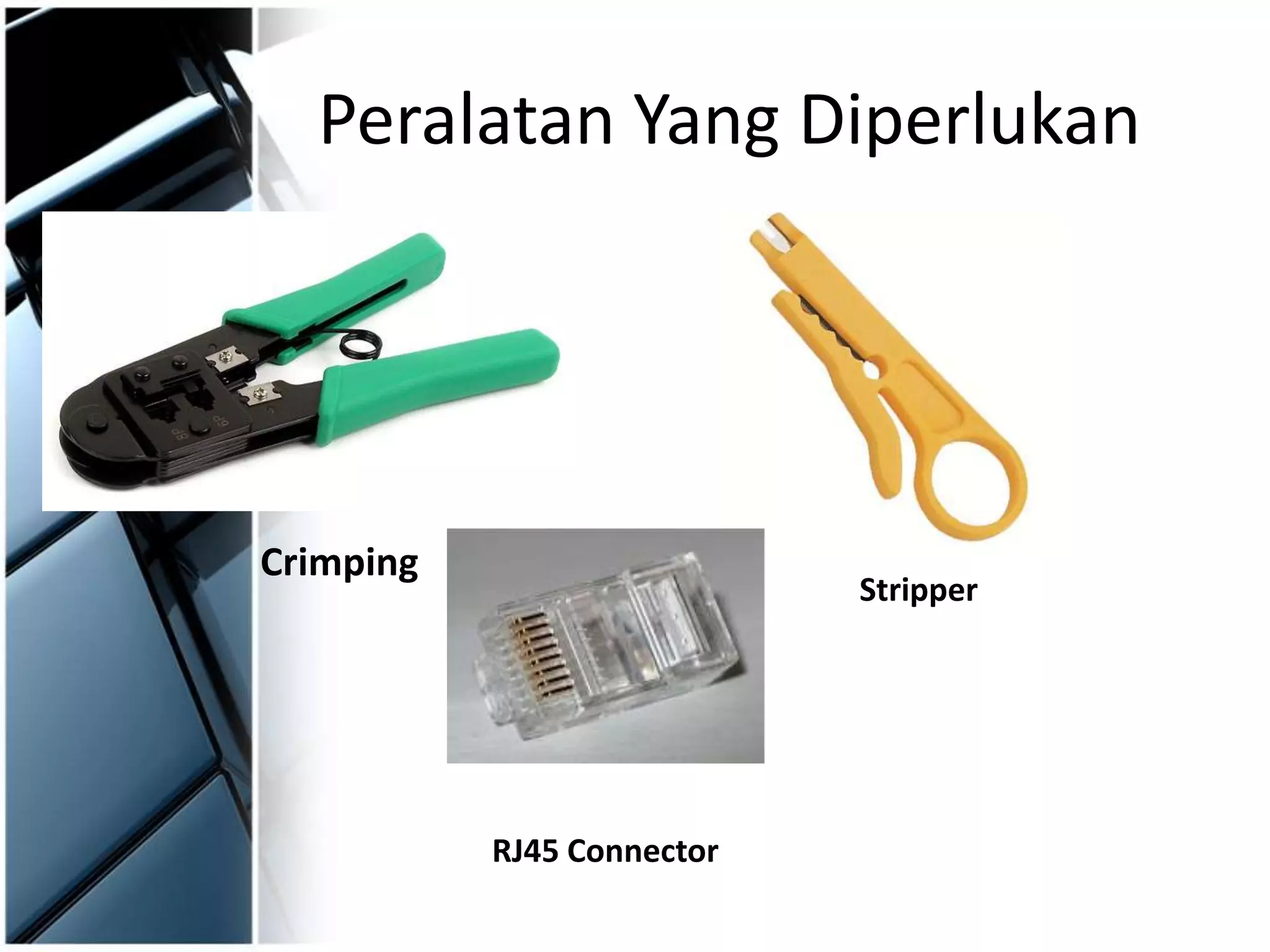

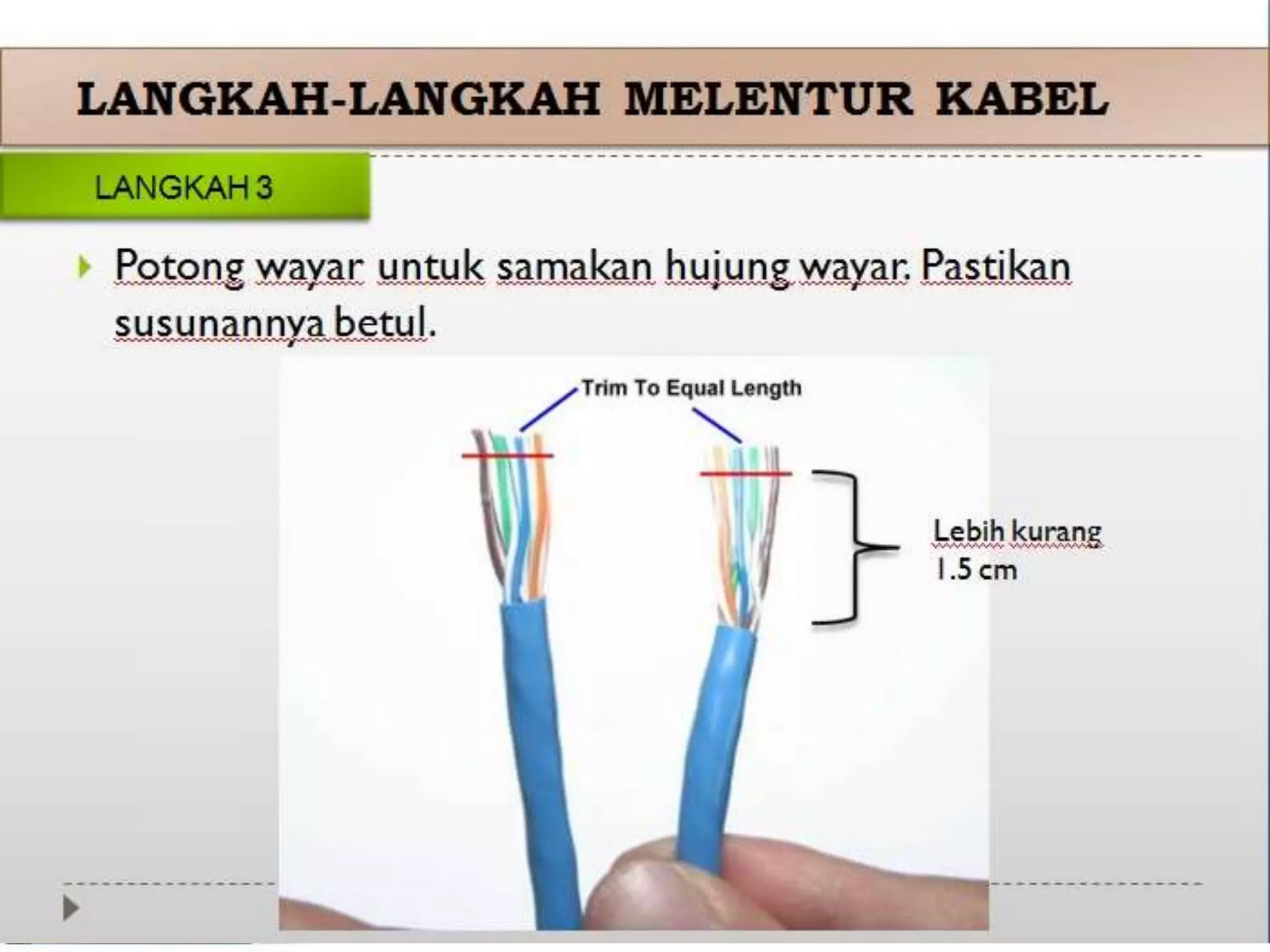

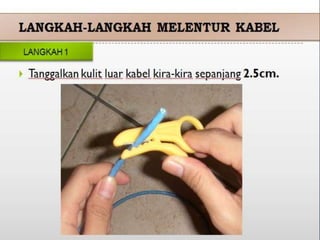

11. Peralatan Yang Diperlukan

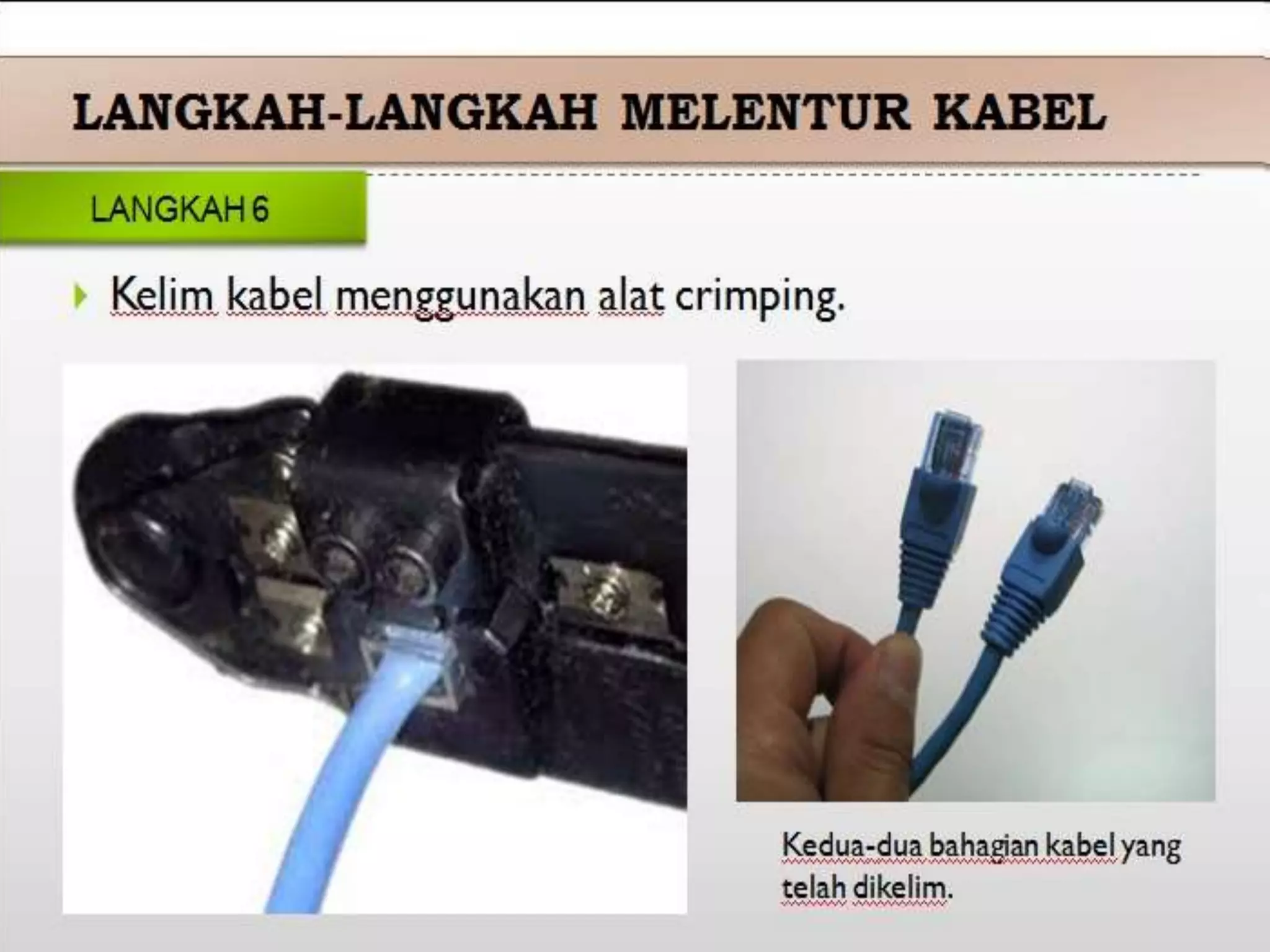

Crimping
Stripper

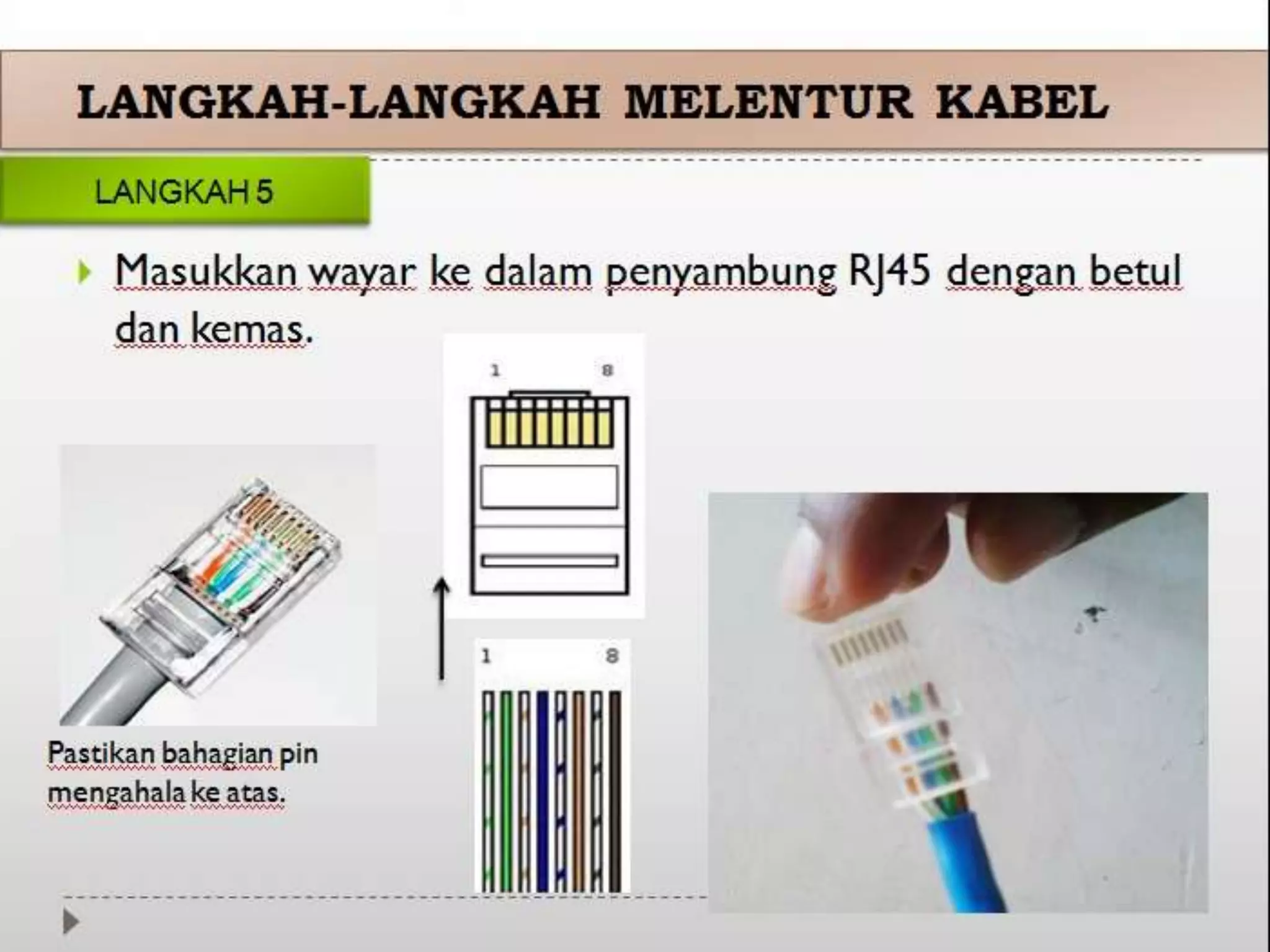

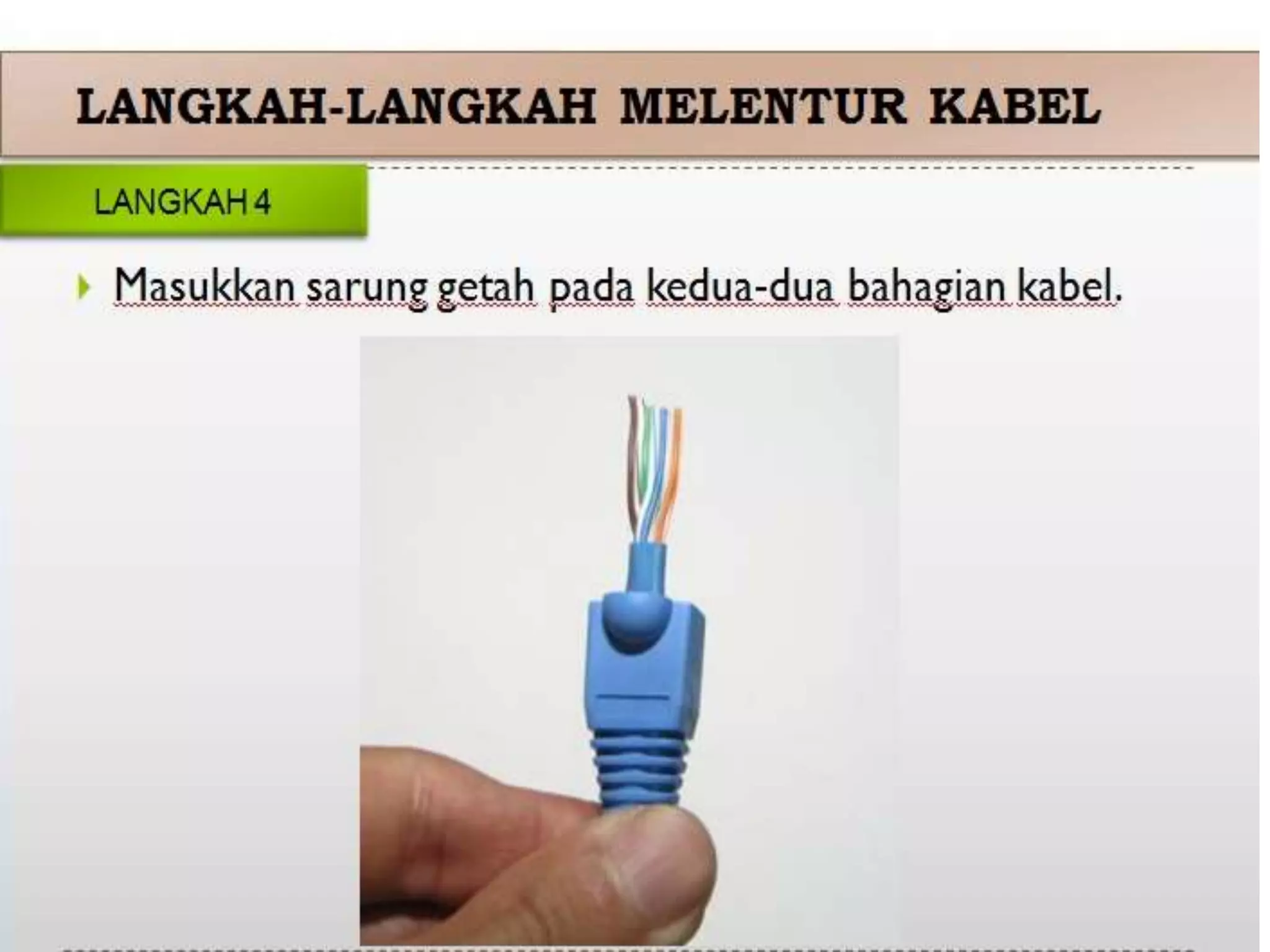

RJ45 Connector

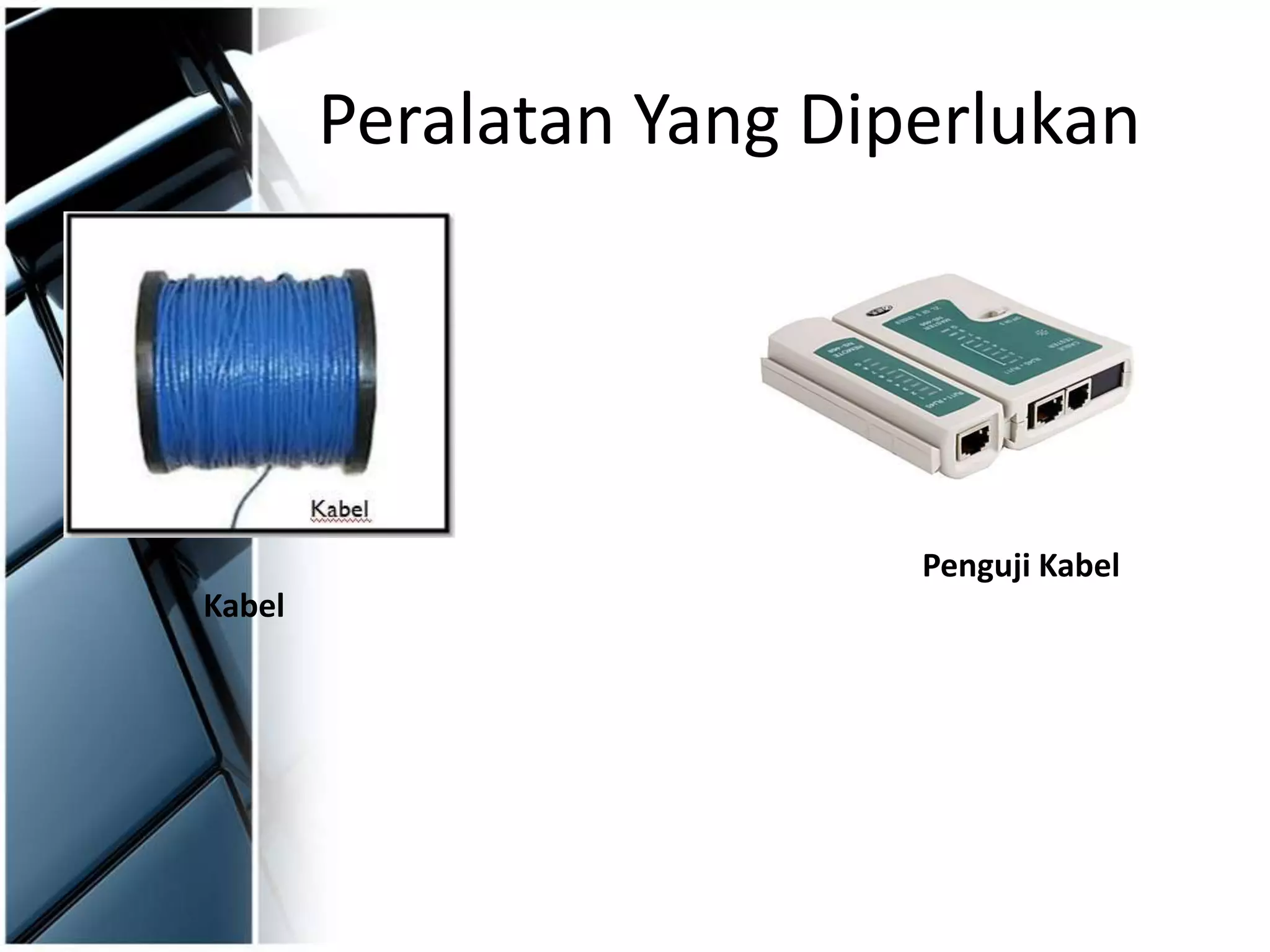

12. Peralatan Yang Diperlukan
Kabel

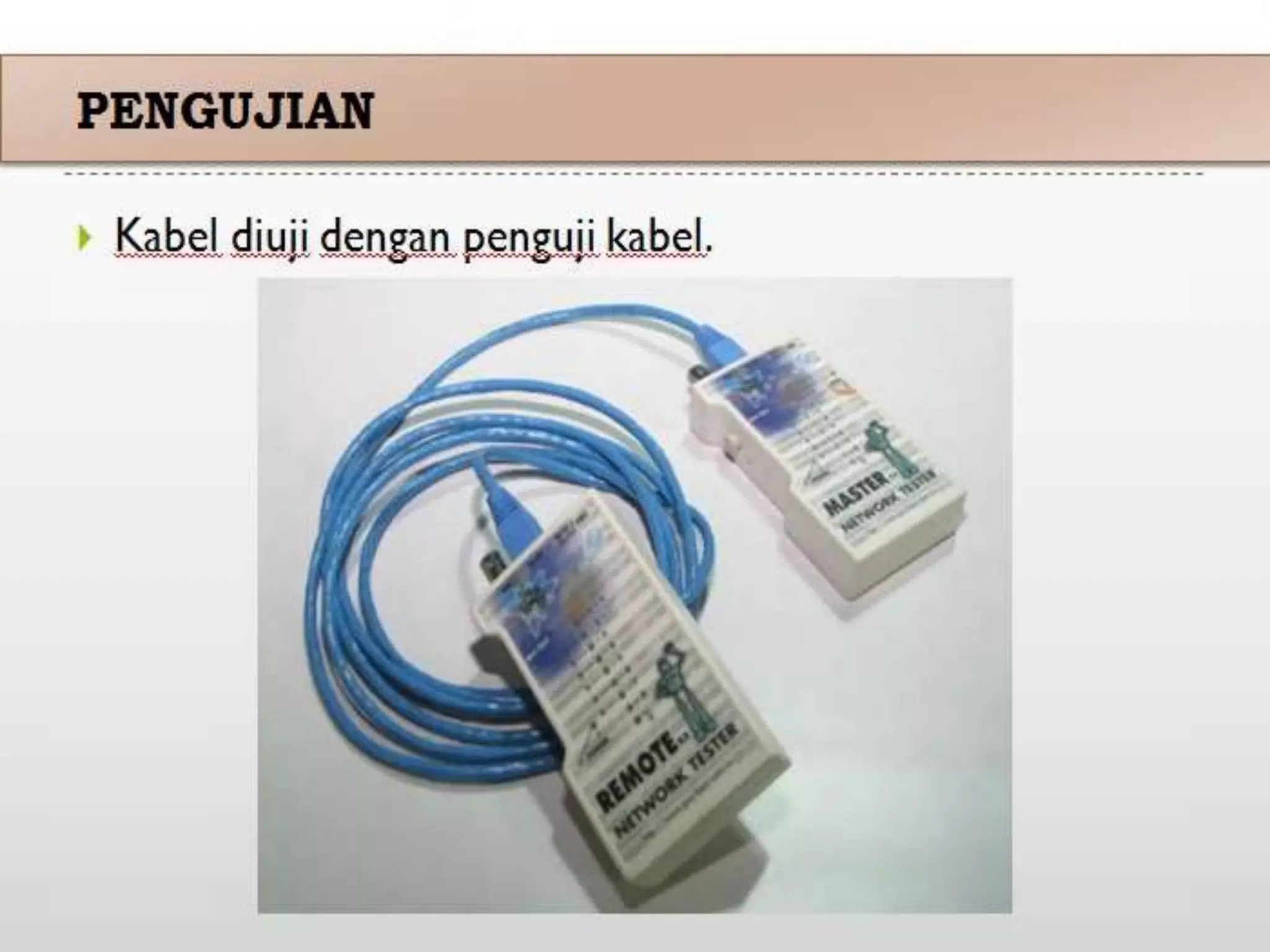

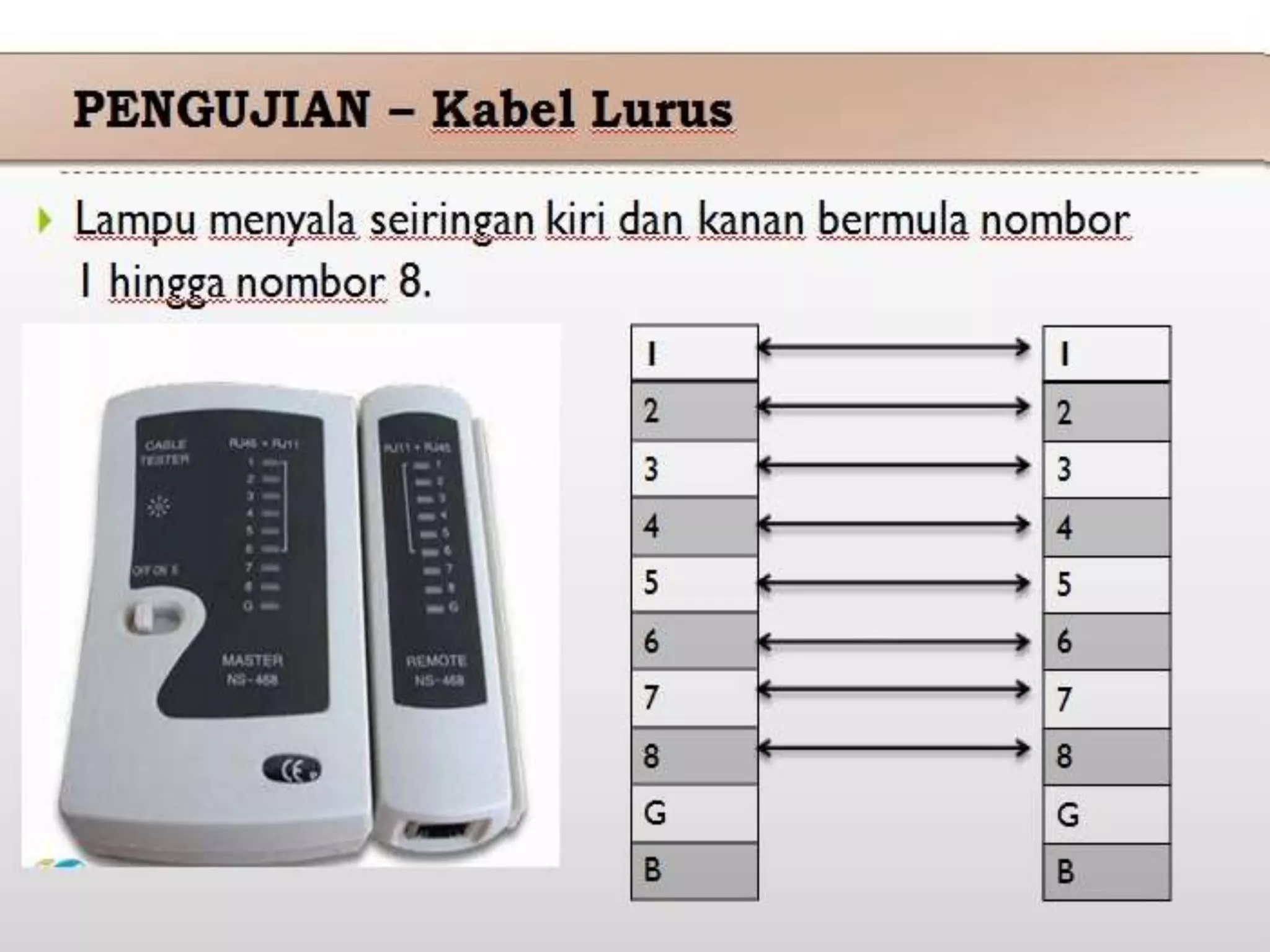

Penguji Kabel

22. Aktiviti
• Jawab soalan yang di edarkan oleh
guru.
