1. TOPIK 1:
PERKAKASAN DAN
KABEL RANGKAIAN
1
TEKNOLOGI RANGKAIAN

2. PERKAKASAN RANGKAIAN
1. Jenis-jenis dan fungsi perkakasan rangkaian
a. Kad antara Muka Rangkaian (Network Interface Card - NIC)
- Kad rangkaian dipasang ke dalam setiap komputer.
-Ketika penghantaran maklumat di antara dua buah
komputer dilakukan, maklumat yang akan dihantar
akan melalui proses pengendalian. Kad rangkaian
bertanggungjawab melakukan proses ini.
2

3. - Berperanan untuk menghubungkan setiap komputer di
dalam LAN.
-Hub selalunya mengandungi 8, 12, 32 port untuk
menyambungkan komputer-komputer atau alat-alat lain
di dalam rangkaian.
3
PERKAKASAN RANGKAIAN
1. Jenis-jenis dan fungsi perkakasan rangkaian
b. Switch

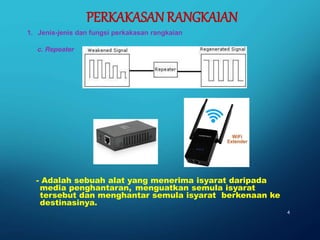

4. - Adalah sebuah alat yang menerima isyarat daripada
media penghantaran, menguatkan semula isyarat
tersebut dan menghantar semula isyarat berkenaan ke
destinasinya.
4
PERKAKASAN RANGKAIAN
1. Jenis-jenis dan fungsi perkakasan rangkaian
c. Repeater

5. - Adalah sebuah alat yang menyambungkan 2 LAN yang
menggunakan protocol yang sama seperti Ethernet.
5
PERKAKASAN RANGKAIAN
1. Jenis-jenis dan fungsi perkakasan rangkaian
d. Bridge

6. - Adalah sebuah peranti atau sekumpulan peranti yang
ditetapkan untuk membenarkan, menghalang, menyulitkan,
menyahsulitkan, atau memproksikan segala trafik
komputer di antara domain-domain keselamatan yang
berbeza berdasarkan beberapa peraturan serta kriteria. 6
PERKAKASAN RANGKAIAN
1. Jenis-jenis dan fungsi perkakasan rangkaian
e. Firewall

7. 7
PERKAKASAN RANGKAIAN
1. Jenis-jenis dan fungsi perkakasan rangkaian
f. Router
-Adalah alat yang menyambungkan beberapa
rangkaian termasuk rangkaian yang menggunakan
protokol yang berbeza.
-Ia adalah alat komunikasi pintar yang boleh
membuat penghantaran data menggunakan laluan
yang paling pantas.

8. - Peranti rangkaian mudah yang menyambungkan dua
jenis media yang berbeza seperti pasangan berpintal
(UTP) dengan kabel gentian optik.
- Diperkenalkan kepada industri pada tahun 1990-an, dan
penting dalam menghubungkan sistem berasaskan
kabel gentian optik dengan sistem kabel yang
berasaskan tembaga yang sedia ada.
- Ia juga digunakan dalam rangkaian akses
metropolitan (MAN) dan perkhidmatan
pengangkutan data kepada pelanggan perusahaan.
8
PERKAKASAN RANGKAIAN
1. Jenis-jenis dan fungsi perkakasan rangkaian
g. Media converter

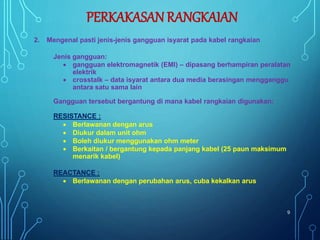

9. 2. Mengenal pasti jenis-jenis gangguan isyarat pada kabel rangkaian
Jenis gangguan:
 gangguan elektromagnetik (EMI) – dipasang berhampiran peralatan
elektrik
 crosstalk – data isyarat antara dua media berasingan mengganggu
antara satu sama lain
Gangguan tersebut bergantung di mana kabel rangkaian digunakan:
RESISTANCE :
 Berlawanan dengan arus
 Diukur dalam unit ohm
 Boleh diukur menggunakan ohm meter
 Berkaitan / bergantung kepada panjang kabel (25 paun maksimum
menarik kabel)
REACTANCE :
 Berlawanan dengan perubahan arus, cuba kekalkan arus
9
PERKAKASAN RANGKAIAN

10. RESISTANCE DAN REACTANCE:
 Unit ukurannya dalam ohm
 Tidak boleh diukur menggunakan ohm meter
 Terhasil daripada ruang antara konduktor dengan kabel,
bergantung kepada diameter kabel
KESIMPULAN :
 Semakin tinggi rintangan
 Semakin kurang regangan
 Semakin rendah halangan
10
PERKAKASAN RANGKAIAN
2. Mengenal pasti jenis-jenis gangguan isyarat pada kabel rangkaian

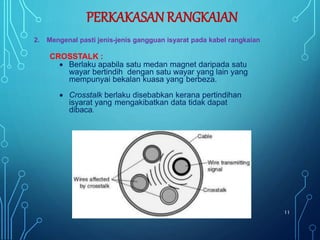

11. CROSSTALK :
 Berlaku apabila satu medan magnet daripada satu
wayar bertindih dengan satu wayar yang lain yang
mempunyai bekalan kuasa yang berbeza.
 Crosstalk berlaku disebabkan kerana pertindihan
isyarat yang mengakibatkan data tidak dapat
dibaca.
11
PERKAKASAN RANGKAIAN
2. Mengenal pasti jenis-jenis gangguan isyarat pada kabel rangkaian

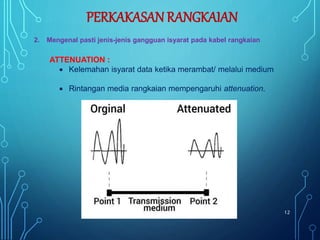

12. ATTENUATION :
 Kelemahan isyarat data ketika merambat/ melalui medium
 Rintangan media rangkaian mempengaruhi attenuation.
12
PERKAKASAN RANGKAIAN
2. Mengenal pasti jenis-jenis gangguan isyarat pada kabel rangkaian

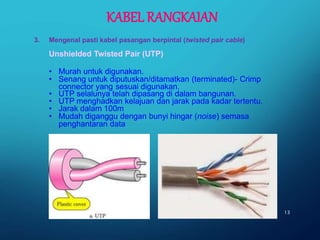

13. Unshielded Twisted Pair (UTP)
• Murah untuk digunakan.
• Senang untuk diputuskan/ditamatkan (terminated)- Crimp
connector yang sesuai digunakan.
• UTP selalunya telah dipasang di dalam bangunan.
• UTP menghadkan kelajuan dan jarak pada kadar tertentu.
• Jarak dalam 100m
• Mudah diganggu dengan bunyi hingar (noise) semasa
penghantaran data
13
3. Mengenal pasti kabel pasangan berpintal (twisted pair cable)
KABEL RANGKAIAN

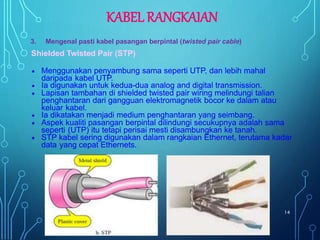

14. Shielded Twisted Pair (STP)
 Menggunakan penyambung sama seperti UTP, dan lebih mahal
daripada kabel UTP.
 Ia digunakan untuk kedua-dua analog and digital transmission.
 Lapisan tambahan di shielded twisted pair wiring melindungi talian
penghantaran dari gangguan elektromagnetik bocor ke dalam atau
keluar kabel.
 Ia dikatakan menjadi medium penghantaran yang seimbang.
 Aspek kualiti pasangan berpintal dilindungi secukupnya adalah sama
seperti (UTP) itu tetapi perisai mesti disambungkan ke tanah.
 STP kabel sering digunakan dalam rangkaian Ethernet, terutama kadar
data yang cepat Ethernets.
14
KABEL RANGKAIAN
3. Mengenal pasti kabel pasangan berpintal (twisted pair cable)

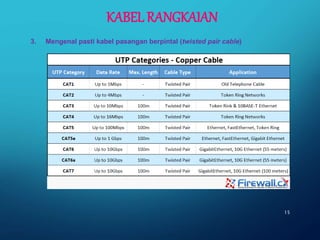

15. 15
KABEL RANGKAIAN
3. Mengenal pasti kabel pasangan berpintal (twisted pair cable)

16. 16
KABEL RANGKAIAN
3. Mengenal pasti kabel pasangan berpintal (twisted pair cable)

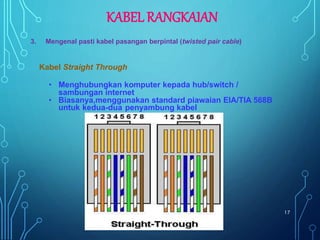

17. Kabel Straight Through
• Menghubungkan komputer kepada hub/switch /
sambungan internet
• Biasanya,menggunakan standard piawaian EIA/TIA 568B
untuk kedua-dua penyambung kabel
17
KABEL RANGKAIAN
3. Mengenal pasti kabel pasangan berpintal (twisted pair cable)

18. Kabel Straight Through
• Menghubungkan komputer kepada hub/switch /
sambungan internet
• Biasanya,menggunakan standard piawaian EIA/TIA 568B
untuk kedua-dua penyambung kabel
18
KABEL RANGKAIAN
3. Mengenal pasti kabel pasangan berpintal (twisted pair cable)

19. 19
4. Mengenal pasti kabel sepaksi
KABEL RANGKAIAN
 Mempunyai satu wayar tembaga yang bertindak sebagai media
pengalir elektrik yang terletak di tengah-tengah
 Satu lapisan plastik bertindak sebagai pemisah kepada wayar
tembaga yang berada di tengah- tengah itu dengan satu lapik pintalan
kuprum.
 Pintalan besi ini bertindak sebagai penghalang kepada sebarang
gangguan dari cahaya florensen, komputer dan sebagainya.
(Electromagnetic interference & crosstalk)
 Walaupun pengkabelan coaxial agak sukar untuk dimasukkan, namun
ia amat peka pada kehadiran isyarat.
 Selain daripada itu, ia boleh menampung pengkabelan yang lebih
panjang di antara rangkaian dengan peranti- peranti lain berbanding
kabel lapik pasangan berpintal (UTP).
 Kabel sepaksi yang nipis juga dikenali sebagai thinnet.

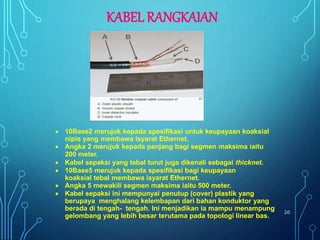

20.  10Base2 merujuk kepada spesifikasi untuk keupayaan koaksial
nipis yang membawa isyarat Ethernet.
 Angka 2 merujuk kepada panjang bagi segmen maksima iaitu
200 meter.
 Kabel sepaksi yang tebal turut juga dikenali sebagai thicknet.
 10Base5 merujuk kepada spesifikasi bagi keupayaan
koaksial tebal membawa isyarat Ethernet.
 Angka 5 mewakili segmen maksima iaitu 500 meter.
 Kabel sepaksi ini mempunyai penutup (cover) plastik yang
berupaya menghalang kelembapan dari bahan konduktor yang
berada di tengah- tengah. Ini menjadikan ia mampu menampung
gelombang yang lebih besar terutama pada topologi linear bas.
20
KABEL RANGKAIAN

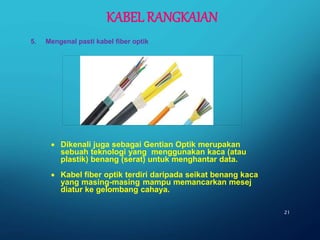

21.  Dikenali juga sebagai Gentian Optik merupakan
sebuah teknologi yang menggunakan kaca (atau
plastik) benang (serat) untuk menghantar data.
 Kabel fiber optik terdiri daripada seikat benang kaca
yang masing-masing mampu memancarkan mesej
diatur ke gelombang cahaya.
21
5. Mengenal pasti kabel fiber optik
KABEL RANGKAIAN

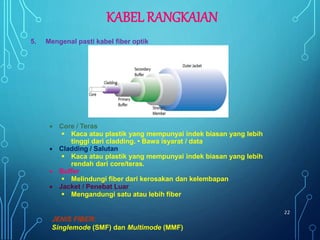

22.  Core / Teras
 Kaca atau plastik yang mempunyai indek biasan yang lebih
tinggi dari cladding. • Bawa isyarat / data
 Cladding / Salutan
 Kaca atau plastik yang mempunyai indek biasan yang lebih
rendah dari core/teras.
 Buffer
 Melindungi fiber dari kerosakan dan kelembapan
 Jacket / Penebat Luar
 Mengandungi satu atau lebih fiber
JENIS FIBER:
Singlemode (SMF) dan Multimode (MMF)
22
KABEL RANGKAIAN
5. Mengenal pasti kabel fiber optik

23. Perbandingan di antara fiber Single Mode dan Multimode
23
5. Mengenal pasti kabel fiber optik
KABEL RANGKAIAN

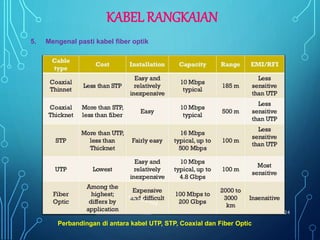

24. Perbandingan di antara kabel UTP, STP, Coaxial dan Fiber Optic
24
KABEL RANGKAIAN
5. Mengenal pasti kabel fiber optik

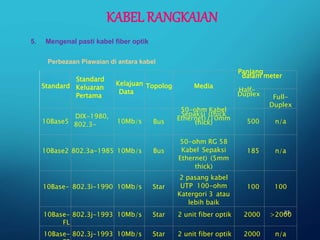

25. Perbezaan Piawaian di antara kabel
25
5. Mengenal pasti kabel fiber optik
KABEL RANGKAIAN
Standard
Standard
Keluaran
Pertama
Kelajuan
Data
Topolog Media
Panjang
dalam meter
Half-
Duplex Full-
Duplex
10Base5
DIX-1980,
802.3- 10Mb/s Bus
50-ohm Kabel
Sepaksi (thick
Ethernet) (10mm
thick) 500 n/a
10Base2 802.3a-1985 10Mb/s Bus
50-ohm RG 58
Kabel Sepaksi
Ethernet) (5mm
thick)
185 n/a
10Base- 802.3i-1990 10Mb/s Star
2 pasang kabel
UTP 100-ohm
Katergori 3 atau
lebih baik
100 100
10Base-
FL
802.3j-1993 10Mb/s Star 2 unit fiber optik 2000 >2000
10Base- 802.3j-1993 10Mb/s Star 2 unit fiber optik 2000 n/a

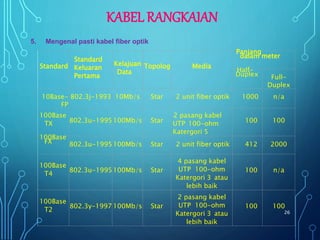

26. 26
Standard
Standard
Keluaran
Pertama
Kelajuan
Data
Topolog Media
Panjang
dalam meter
Half-
Duplex Full-
Duplex
10Base-
FP
802.3j-1993 10Mb/s Star 2 unit fiber optik 1000 n/a
100Base
TX 802.3u-1995100Mb/s Star
2 pasang kabel
UTP 100-ohm
Katergori 5
100 100
100Base
FX 802.3u-1995100Mb/s Star 2 unit fiber optik 412 2000
100Base
T4
802.3u-1995100Mb/s Star
4 pasang kabel
UTP 100-ohm
Katergori 3 atau
lebih baik
100 n/a
100Base
T2
802.3y-1997 100Mb/s Star
2 pasang kabel
UTP 100-ohm
Katergori 3 atau
lebih baik
100 100
KABEL RANGKAIAN
5. Mengenal pasti kabel fiber optik

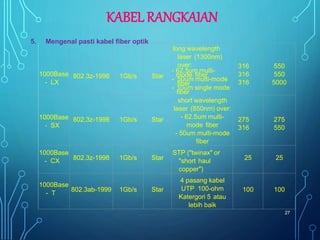

27. 1000Base
- LX
802.3z-1998 1Gb/s Star
long wavelength
laser (1300nm)
over:
- 62.5um multi-
mode fiber
- 50um multi-mode
fiber
- 10um single mode
fiber
316
316
316
550
550
5000
1000Base
- SX
802.3z-1998 1Gb/s Star
short wavelength
laser (850nm) over:
- 62.5um multi-
mode fiber
- 50um multi-mode
fiber
275
316
275
550
1000Base
- CX 802.3z-1998 1Gb/s Star
STP ("twinax" or
"short haul
copper")
25 25
1000Base
- T
802.3ab-1999 1Gb/s Star
4 pasang kabel
UTP 100-ohm
Katergori 5 atau
lebih baik
100 100
27
KABEL RANGKAIAN
5. Mengenal pasti kabel fiber optik

28. 28
What is the difference between half duplex mode and full duplex mode?
The Difference Between Half and Full Duplex Explained. "Duplex" simply means
you're able to send and receive data (most often the human voice) from the same
device whether that be with your phone, 2-way radio, or PC. Half-duplex devices let
you send and receive, but only one-way at a time.
KABEL RANGKAIAN
5. Mengenal pasti kabel fiber optik
