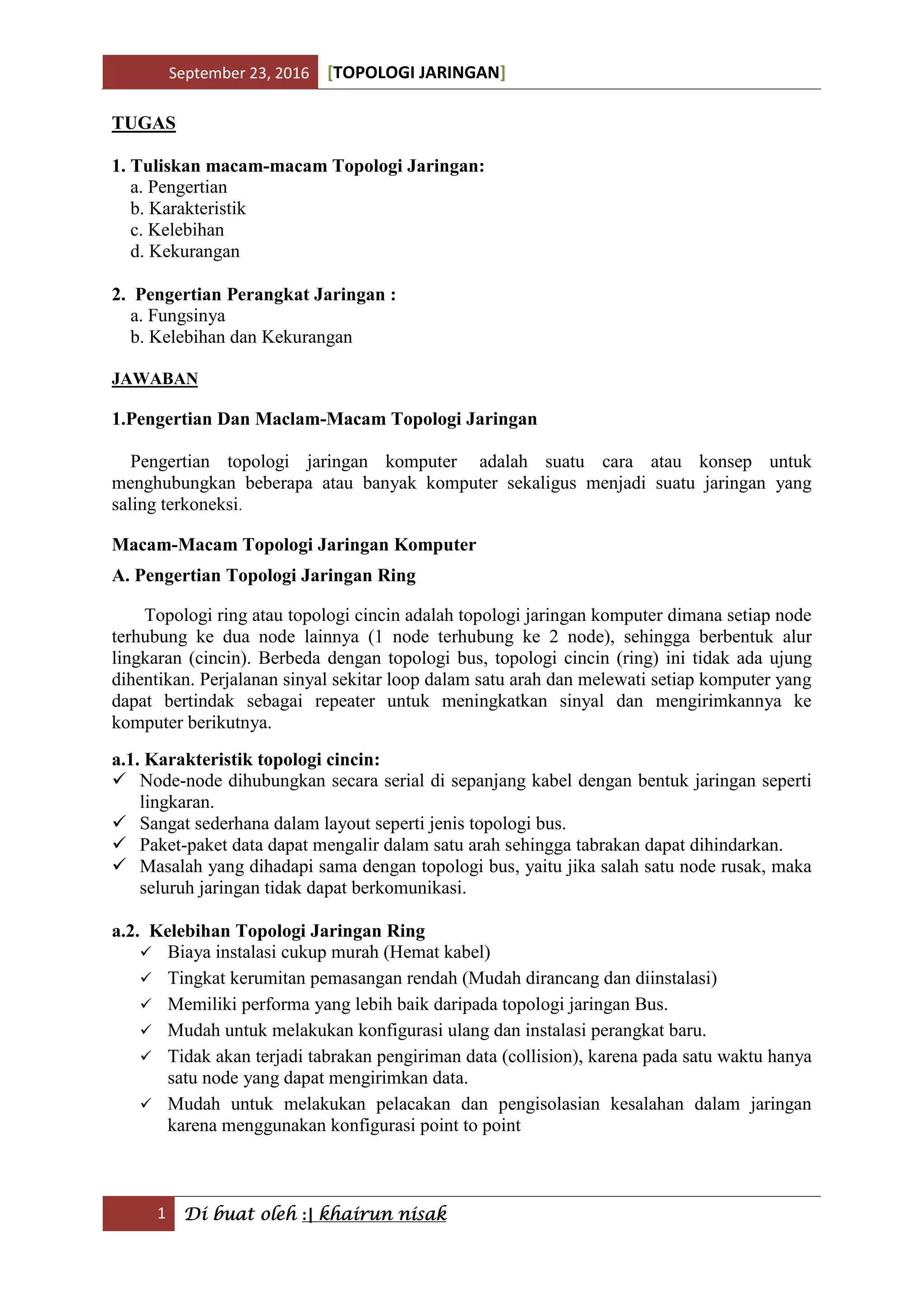

1. September 23, 2016 [TOPOLOGI JARINGAN]
1 Di buat oleh :| khairun nisak
TUGAS
1. Tuliskan macam-macam Topologi Jaringan:
a. Pengertian
b. Karakteristik
c. Kelebihan
d. Kekurangan
2. Pengertian Perangkat Jaringan :
a. Fungsinya
b. Kelebihan dan Kekurangan
JAWABAN
1.Pengertian Dan Maclam-Macam Topologi Jaringan
Pengertian topologi jaringan komputer adalah suatu cara atau konsep untuk
menghubungkan beberapa atau banyak komputer sekaligus menjadi suatu jaringan yang
saling terkoneksi.
Macam-Macam Topologi Jaringan Komputer
A. Pengertian Topologi Jaringan Ring
Topologi ring atau topologi cincin adalah topologi jaringan komputer dimana setiap node
terhubung ke dua node lainnya (1 node terhubung ke 2 node), sehingga berbentuk alur
lingkaran (cincin). Berbeda dengan topologi bus, topologi cincin (ring) ini tidak ada ujung
dihentikan. Perjalanan sinyal sekitar loop dalam satu arah dan melewati setiap komputer yang
dapat bertindak sebagai repeater untuk meningkatkan sinyal dan mengirimkannya ke
komputer berikutnya.
a.1. Karakteristik topologi cincin:
Node-node dihubungkan secara serial di sepanjang kabel dengan bentuk jaringan seperti
lingkaran.
Sangat sederhana dalam layout seperti jenis topologi bus.
Paket-paket data dapat mengalir dalam satu arah sehingga tabrakan dapat dihindarkan.
Masalah yang dihadapi sama dengan topologi bus, yaitu jika salah satu node rusak, maka
seluruh jaringan tidak dapat berkomunikasi.
a.2. Kelebihan Topologi Jaringan Ring
Biaya instalasi cukup murah (Hemat kabel)
Tingkat kerumitan pemasangan rendah (Mudah dirancang dan diinstalasi)
Memiliki performa yang lebih baik daripada topologi jaringan Bus.
Mudah untuk melakukan konfigurasi ulang dan instalasi perangkat baru.
Tidak akan terjadi tabrakan pengiriman data (collision), karena pada satu waktu hanya
satu node yang dapat mengirimkan data.
Mudah untuk melakukan pelacakan dan pengisolasian kesalahan dalam jaringan
karena menggunakan konfigurasi point to point
2. September 23, 2016 [TOPOLOGI JARINGAN]
2 Di buat oleh :| khairun nisak

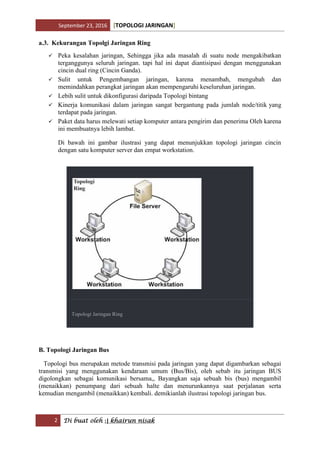

a.3. Kekurangan Topolgi Jaringan Ring
Peka kesalahan jaringan, Sehingga jika ada masalah di suatu node mengakibatkan
terganggunya seluruh jaringan. tapi hal ini dapat diantisipasi dengan menggunakan
cincin dual ring (Cincin Ganda).
Sulit untuk Pengembangan jaringan, karena menambah, mengubah dan
memindahkan perangkat jaringan akan mempengaruhi keseluruhan jaringan.
Lebih sulit untuk dikonfigurasi daripada Topologi bintang
Kinerja komunikasi dalam jaringan sangat bergantung pada jumlah node/titik yang
terdapat pada jaringan.
Paket data harus melewati setiap komputer antara pengirim dan penerima Oleh karena
ini membuatnya lebih lambat.
Di bawah ini gambar ilustrasi yang dapat menunjukkan topologi jaringan cincin
dengan satu komputer server dan empat workstation.
Topologi Jaringan Ring
B. Topologi Jaringan Bus
Topologi bus merupakan metode transmisi pada jaringan yang dapat digambarkan sebagai
transmisi yang menggunakan kendaraan umum (Bus/Bis), oleh sebab itu jaringan BUS
digolongkan sebagai komunikasi bersama,, Bayangkan saja sebuah bis (bus) mengambil
(menaikkan) penumpang dari sebuah halte dan menurunkannya saat perjalanan serta
kemudian mengambil (menaikkan) kembali. demikianlah ilustrasi topologi jaringan bus.
3. September 23, 2016 [TOPOLOGI JARINGAN]
3 Di buat oleh :| khairun nisak

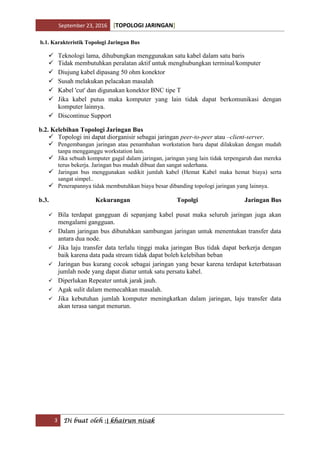

b.1. Karakteristik Topologi Jaringan Bus
Teknologi lama, dihubungkan menggunakan satu kabel dalam satu baris
Tidak membutuhkan peralatan aktif untuk menghubungkan terminal/komputer
Diujung kabel dipasang 50 ohm konektor
Susah melakukan pelacakan masalah
Kabel 'cut' dan digunakan konektor BNC tipe T
Jika kabel putus maka komputer yang lain tidak dapat berkomunikasi dengan
komputer lainnya.
Discontinue Support
b.2. Kelebihan Topologi Jaringan Bus
Topologi ini dapat diorganisir sebagai jaringan peer-to-peer atau –client-server.
Pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah
tanpa mengganggu workstation lain.
Jika sebuah komputer gagal dalam jaringan, jaringan yang lain tidak terpengaruh dan mereka
terus bekerja. Jaringan bus mudah dibuat dan sangat sederhana.
Jaringan bus menggunakan sedikit jumlah kabel (Hemat Kabel maka hemat biaya) serta
sangat simpel..
Penerapannya tidak membutuhkan biaya besar dibanding topologi jaringan yang lainnya.
b.3. Kekurangan Topolgi Jaringan Bus
Bila terdapat gangguan di sepanjang kabel pusat maka seluruh jaringan juga akan
mengalami gangguan.
Dalam jaringan bus dibutuhkan sambungan jaringan untuk menentukan transfer data
antara dua node.
Jika laju transfer data terlalu tinggi maka jaringan Bus tidak dapat berkerja dengan
baik karena data pada stream tidak dapat boleh kelebihan beban
Jaringan bus kurang cocok sebagai jaringan yang besar karena terdapat keterbatasan
jumlah node yang dapat diatur untuk satu persatu kabel.
Diperlukan Repeater untuk jarak jauh.
Agak sulit dalam memecahkan masalah.
Jika kebutuhan jumlah komputer meningkatkan dalam jaringan, laju transfer data
akan terasa sangat menurun.
4. September 23, 2016 [TOPOLOGI JARINGAN]
4 Di buat oleh :| khairun nisak

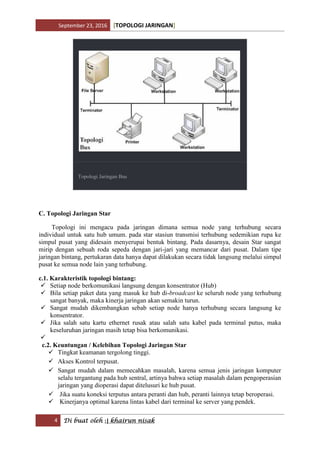

Topologi Jaringan Bus
C. Topologi Jaringan Star
Topologi ini mengacu pada jaringan dimana semua node yang terhubung secara
individual untuk satu hub umum. pada star stasiun transmisi terhubung sedemikian rupa ke
simpul pusat yang didesain menyerupai bentuk bintang. Pada dasarnya, desain Star sangat
mirip dengan sebuah roda sepeda dengan jari-jari yang memancar dari pusat. Dalam tipe
jaringan bintang, pertukaran data hanya dapat dilakukan secara tidak langsung melalui simpul
pusat ke semua node lain yang terhubung.
c.1. Karakteristik topologi bintang:
Setiap node berkomunikasi langsung dengan konsentrator (Hub)
Bila setiap paket data yang masuk ke hub di-broadcast ke seluruh node yang terhubung
sangat banyak, maka kinerja jaringan akan semakin turun.
Sangat mudah dikembangkan sebab setiap node hanya terhubung secara langsung ke
konsentrator.
Jika salah satu kartu ethernet rusak atau salah satu kabel pada terminal putus, maka
keseluruhan jaringan masih tetap bisa berkomunikasi.
c.2. Keuntungan / Kelebihan Topologi Jaringan Star
Tingkat keamanan tergolong tinggi.
Akses Kontrol terpusat.
Sangat mudah dalam memecahkan masalah, karena semua jenis jaringan komputer
selalu tergantung pada hub sentral, artinya bahwa setiap masalah dalam pengoperasian
jaringan yang dioperasi dapat ditelusuri ke hub pusat.
Jika suatu koneksi terputus antara peranti dan hub, peranti lainnya tetap beroperasi.
Kinerjanya optimal karena lintas kabel dari terminal ke server yang pendek.
5. September 23, 2016 [TOPOLOGI JARINGAN]
5 Di buat oleh :| khairun nisak

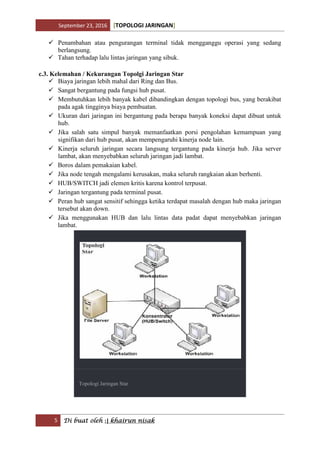

Penambahan atau pengurangan terminal tidak mengganggu operasi yang sedang
berlangsung.
Tahan terhadap lalu lintas jaringan yang sibuk.
c.3. Kelemahan / Kekurangan Topolgi Jaringan Star
Biaya jaringan lebih mahal dari Ring dan Bus.
Sangat bergantung pada fungsi hub pusat.
Membutuhkan lebih banyak kabel dibandingkan dengan topologi bus, yang berakibat
pada agak tingginya biaya pembuatan.
Ukuran dari jaringan ini bergantung pada berapa banyak koneksi dapat dibuat untuk
hub.
Jika salah satu simpul banyak memanfaatkan porsi pengolahan kemampuan yang
signifikan dari hub pusat, akan mempengaruhi kinerja node lain.
Kinerja seluruh jaringan secara langsung tergantung pada kinerja hub. Jika server
lambat, akan menyebabkan seluruh jaringan jadi lambat.
Boros dalam pemakaian kabel.
Jika node tengah mengalami kerusakan, maka seluruh rangkaian akan berhenti.
HUB/SWITCH jadi elemen kritis karena kontrol terpusat.
Jaringan tergantung pada terminal pusat.
Peran hub sangat sensitif sehingga ketika terdapat masalah dengan hub maka jaringan
tersebut akan down.
Jika menggunakan HUB dan lalu lintas data padat dapat menyebabkan jaringan
lambat.
Topologi Jaringan Star
6. September 23, 2016 [TOPOLOGI JARINGAN]
6 Di buat oleh :| khairun nisak

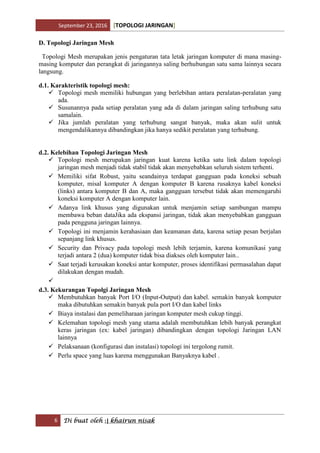

D. Topologi Jaringan Mesh
Topologi Mesh merupakan jenis pengaturan tata letak jaringan komputer di mana masing-
masing komputer dan perangkat di jaringannya saling berhubungan satu sama lainnya secara
langsung.
d.1. Karakteristik topologi mesh:
Topologi mesh memiliki hubungan yang berlebihan antara peralatan-peralatan yang
ada.
Susunannya pada setiap peralatan yang ada di dalam jaringan saling terhubung satu
samalain.
Jika jumlah peralatan yang terhubung sangat banyak, maka akan sulit untuk
mengendalikannya dibandingkan jika hanya sedikit peralatan yang terhubung.
d.2. Kelebihan Topologi Jaringan Mesh
Topologi mesh merupakan jaringan kuat karena ketika satu link dalam topologi
jaringan mesh menjadi tidak stabil tidak akan menyebabkan seluruh sistem terhenti.
Memiliki sifat Robust, yaitu seandainya terdapat gangguan pada koneksi sebuah
komputer, misal komputer A dengan komputer B karena rusaknya kabel koneksi
(links) antara komputer B dan A, maka gangguan tersebut tidak akan memengaruhi
koneksi komputer A dengan komputer lain.
Adanya link khusus yang digunakan untuk menjamin setiap sambungan mampu
membawa beban dataJika ada ekspansi jaringan, tidak akan menyebabkan gangguan
pada pengguna jaringan lainnya.
Topologi ini menjamin kerahasiaan dan keamanan data, karena setiap pesan berjalan
sepanjang link khusus.
Security dan Privacy pada topologi mesh lebih terjamin, karena komunikasi yang
terjadi antara 2 (dua) komputer tidak bisa diakses oleh komputer lain..
Saat terjadi kerusakan koneksi antar komputer, proses identifikasi permasalahan dapat
dilakukan dengan mudah.
d.3. Kekurangan Topolgi Jaringan Mesh
Membutuhkan banyak Port I/O (Input-Output) dan kabel. semakin banyak komputer
maka dibutuhkan semakin banyak pula port I/O dan kabel links
Biaya instalasi dan pemeliharaan jaringan komputer mesh cukup tinggi.
Kelemahan topologi mesh yang utama adalah membutuhkan lebih banyak perangkat
keras jaringan (ex: kabel jaringan) dibandingkan dengan topologi Jaringan LAN
lainnya
Pelaksanaan (konfigurasi dan instalasi) topologi ini tergolong rumit.
Perlu space yang luas karena menggunakan Banyaknya kabel .
7. September 23, 2016 [TOPOLOGI JARINGAN]
7 Di buat oleh :| khairun nisak

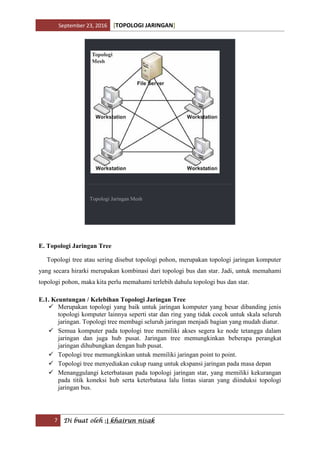

Topologi Jaringan Mesh
E. Topologi Jaringan Tree
Topologi tree atau sering disebut topologi pohon, merupakan topologi jaringan komputer
yang secara hirarki merupakan kombinasi dari topologi bus dan star. Jadi, untuk memahami
topologi pohon, maka kita perlu memahami terlebih dahulu topologi bus dan star.
E.1. Keuntungan / Kelebihan Topologi Jaringan Tree
Merupakan topologi yang baik untuk jaringan komputer yang besar dibanding jenis
topologi komputer lainnya seperti star dan ring yang tidak cocok untuk skala seluruh
jaringan. Topologi tree membagi seluruh jaringan menjadi bagian yang mudah diatur.
Semua komputer pada topologi tree memiliki akses segera ke node tetangga dalam
jaringan dan juga hub pusat. Jaringan tree memungkinkan beberapa perangkat
jaringan dihubungkan dengan hub pusat.
Topologi tree memungkinkan untuk memiliki jaringan point to point.
Topologi tree menyediakan cukup ruang untuk ekspansi jaringan pada masa depan
Menanggulangi keterbatasan pada topologi jaringan star, yang memiliki kekurangan
pada titik koneksi hub serta keterbatasa lalu lintas siaran yang diinduksi topologi
jaringan bus.

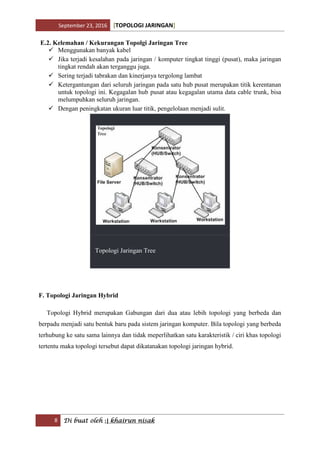

8. September 23, 2016 [TOPOLOGI JARINGAN]
8 Di buat oleh :| khairun nisak
E.2. Kelemahan / Kekurangan Topolgi Jaringan Tree
Menggunakan banyak kabel
Jika terjadi kesalahan pada jaringan / komputer tingkat tinggi (pusat), maka jaringan
tingkat rendah akan terganggu juga.
Sering terjadi tabrakan dan kinerjanya tergolong lambat
Ketergantungan dari seluruh jaringan pada satu hub pusat merupakan titik kerentanan
untuk topologi ini. Kegagalan hub pusat atau kegagalan utama data cable trunk, bisa
melumpuhkan seluruh jaringan.
Dengan peningkatan ukuran luar titik, pengelolaan menjadi sulit.
Topologi Jaringan Tree
F. Topologi Jaringan Hybrid
Topologi Hybrid merupakan Gabungan dari dua atau lebih topologi yang berbeda dan
berpadu menjadi satu bentuk baru pada sistem jaringan komputer. Bila topologi yang berbeda
terhubung ke satu sama lainnya dan tidak meperlihatkan satu karakteristik / ciri khas topologi
tertentu maka topologi tersebut dapat dikatanakan topologi jaringan hybrid.

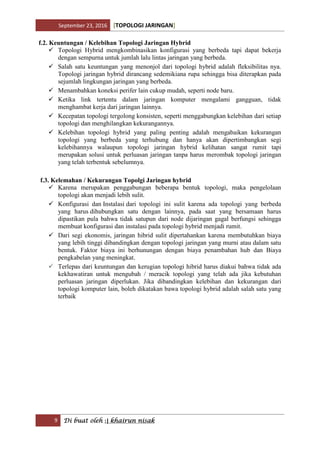

9. September 23, 2016 [TOPOLOGI JARINGAN]
9 Di buat oleh :| khairun nisak
f.2. Keuntungan / Kelebihan Topologi Jaringan Hybrid
Topologi Hybrid mengkombinasikan konfigurasi yang berbeda tapi dapat bekerja
dengan sempurna untuk jumlah lalu lintas jaringan yang berbeda.
Salah satu keuntungan yang menonjol dari topologi hybrid adalah fleksibilitas nya.
Topologi jaringan hybrid dirancang sedemikiana rupa sehingga bisa diterapkan pada
sejumlah lingkungan jaringan yang berbeda.
Menambahkan koneksi perifer lain cukup mudah, seperti node baru.
Ketika link tertentu dalam jaringan komputer mengalami gangguan, tidak
menghambat kerja dari jaringan lainnya.
Kecepatan topologi tergolong konsisten, seperti menggabungkan kelebihan dari setiap
topologi dan menghilangkan kekurangannya.
Kelebihan topologi hybrid yang paling penting adalah mengabaikan kekurangan
topologi yang berbeda yang terhubung dan hanya akan dipertimbangkan segi
kelebihannya walaupun topologi jaringan hybrid kelihatan sangat rumit tapi
merupakan solusi untuk perluasan jaringan tanpa harus merombak topologi jaringan
yang telah terbentuk sebelumnya.
f.3. Kelemahan / Kekurangan Topolgi Jaringan hybrid
Karena merupakan penggabungan beberapa bentuk topologi, maka pengelolaan
topologi akan menjadi lebih sulit.
Konfigurasi dan Instalasi dari topologi ini sulit karena ada topologi yang berbeda
yang harus dihubungkan satu dengan lainnya, pada saat yang bersamaan harus
dipastikan pula bahwa tidak satupun dari node dijaringan gagal berfungsi sehingga
membuat konfigurasi dan instalasi pada topologi hybrid menjadi rumit.
Dari segi ekonomis, jaringan hibrid sulit dipertahankan karena membutuhkan biaya
yang lebih tinggi dibandingkan dengan topologi jaringan yang murni atau dalam satu
bentuk. Faktor biaya ini berhunungan dengan biaya penambahan hub dan Biaya
pengkabelan yang meningkat.
Terlepas dari keuntungan dan kerugian topologi hibrid harus diakui bahwa tidak ada
kekhawatiran untuk mengubah / meracik topologi yang telah ada jika kebutuhan
perluasan jaringan diperlukan. Jika dibandingkan kelebihan dan kekurangan dari
topologi komputer lain, boleh dikatakan bawa topologi hybrid adalah salah satu yang
terbaik
10. September 23, 2016 [TOPOLOGI JARINGAN]
10 Di buat oleh :| khairun nisak
Topologi Jaringan Hybrid
G. Topologi Jaringan Linier
Topologi linier atau biasaya disebut topologi bus beruntut. Pada topologi ini biasanya
menggunakan satu kabel utama guna menghubungkan tiap titik sambungan pada setiap
komputer.
g.2. Keuntungan / Kelebihan Topologi Jaringan Linier / Linear
mudah dikembangkan
membutuhkan sedikit kabel
tidak butuh kendali pusat
tata letak kabel sederhana
Pengurangan atau Penambahan terminator (penamat) dapat dilakukan tanpa
mengganggu operasi yang berjalan
g.3. Kelemahan / Kekurangan Topolgi Jaringan Linier / Linear
isolasi dan deteksi kesalahan sangat kecil
kepadatan lalu lintas cukup tinggi
keamanan data yang kurang baik
Bila jumlah pemakai bertambah kecepatan akan menurun

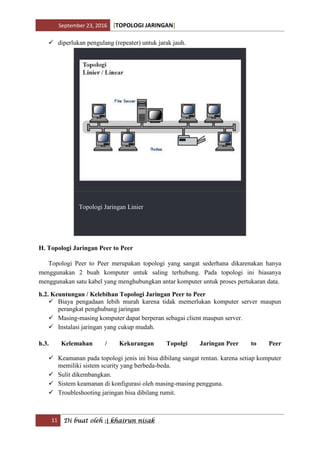

11. September 23, 2016 [TOPOLOGI JARINGAN]
11 Di buat oleh :| khairun nisak
diperlukan pengulang (repeater) untuk jarak jauh.
Topologi Jaringan Linier
H. Topologi Jaringan Peer to Peer
Topologi Peer to Peer merupakan topologi yang sangat sederhana dikarenakan hanya
menggunakan 2 buah komputer untuk saling terhubung. Pada topologi ini biasanya
menggunakan satu kabel yang menghubungkan antar komputer untuk proses pertukaran data.
h.2. Keuntungan / Kelebihan Topologi Jaringan Peer to Peer
Biaya pengadaan lebih murah karena tidak memerlukan komputer server maupun
perangkat penghubung jaringan
Masing-masing komputer dapat berperan sebagai client maupun server.
Instalasi jaringan yang cukup mudah.
h.3. Kelemahan / Kekurangan Topolgi Jaringan Peer to Peer
Keamanan pada topologi jenis ini bisa dibilang sangat rentan. karena setiap komputer
memiliki sistem scurity yang berbeda-beda.
Sulit dikembangkan.
Sistem keamanan di konfigurasi oleh masing-masing pengguna.
Troubleshooting jaringan bisa dibilang rumit.

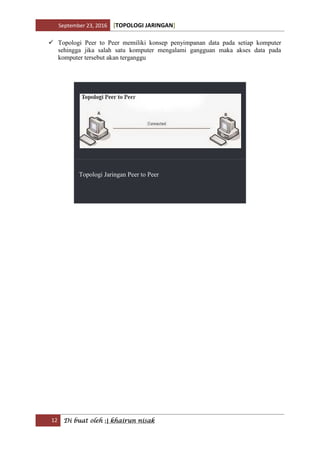

12. September 23, 2016 [TOPOLOGI JARINGAN]
12 Di buat oleh :| khairun nisak
Topologi Peer to Peer memiliki konsep penyimpanan data pada setiap komputer
sehingga jika salah satu komputer mengalami gangguan maka akses data pada
komputer tersebut akan terganggu
Topologi Jaringan Peer to Peer
