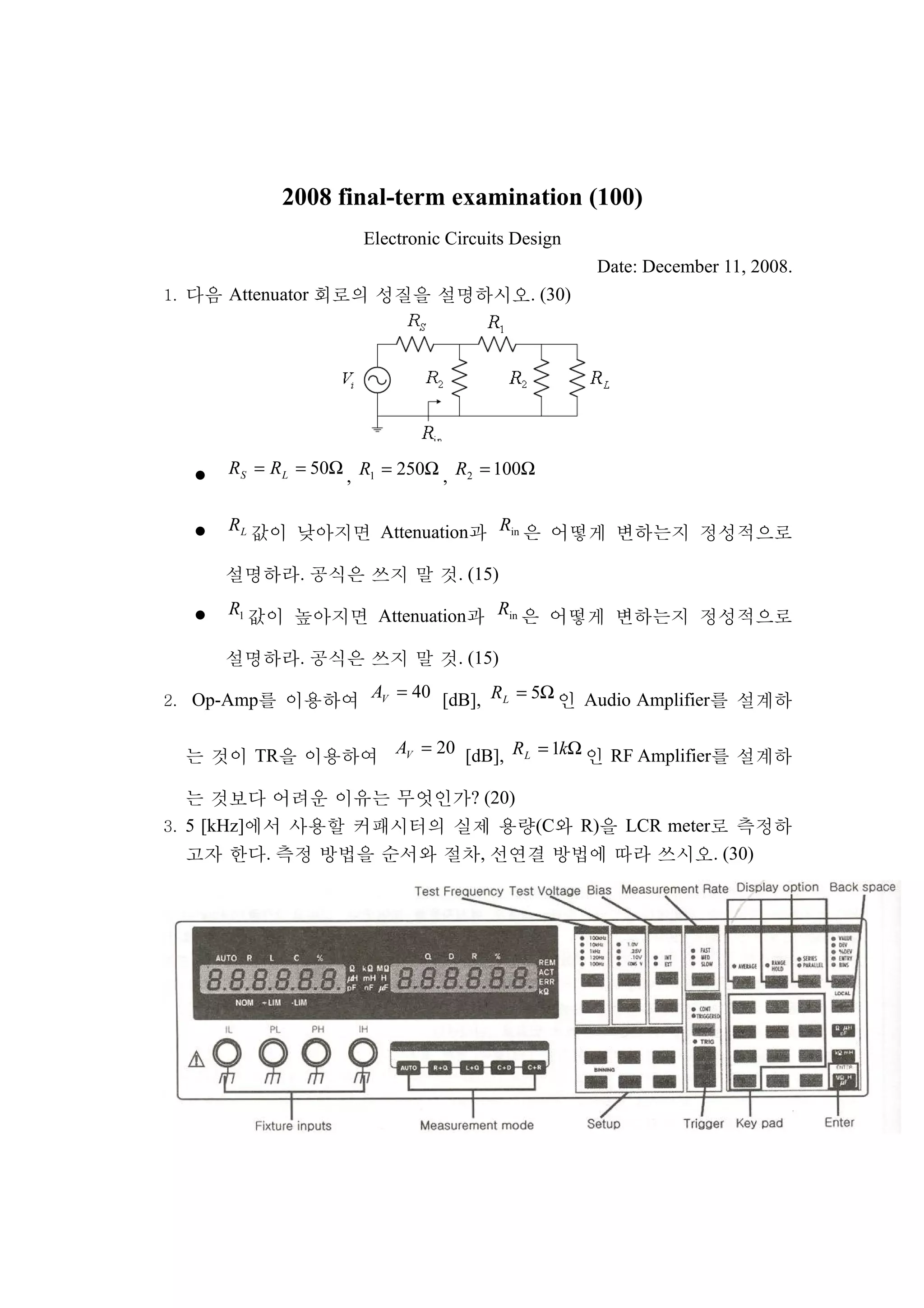

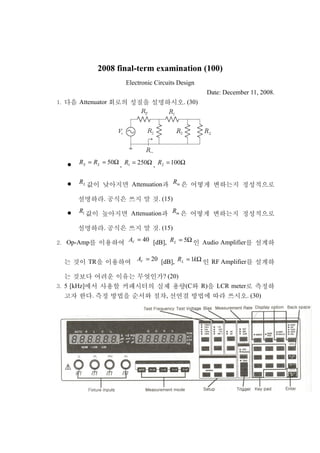

1. 2008 final-term examination (100)
Electronic Circuits Design
Date: December 11, 2008.
1. 다음 Attenuator 회로의 성질을 설명하시오. (30)
 RS = R L = 50Ω , R1 = 250Ω , R2 = 100Ω
 R L 값이 낮아지면 Attenuation과 Rin 은 어떻게 변하는지 정성적으로
설명하라. 공식은 쓰지 말 것. (15)
 R1 값이 높아지면 Attenuation과 Rin 은 어떻게 변하는지 정성적으로
설명하라. 공식은 쓰지 말 것. (15)
2. Op-Amp를 이용하여
AV = 40 [dB], R L = 5Ω
인 Audio Amplifier를 설계하
A = 20 [dB], R L = 1kΩ
는 것이 TR을 이용하여 V 인 RF Amplifier를 설계하
는 것보다 어려운 이유는 무엇인가? (20)
3. 5 [kHz]에서 사용할 커패시터의 실제 용량(C와 R)을 LCR meter로 측정하
고자 한다. 측정 방법을 순서와 절차, 선연결 방법에 따라 쓰시오. (30)

2. 4. CE 증폭기의 주파수 특성은 어떻게 측정하는가?
fl , fc , fu
관점에서 절차
를 설명하시오. (20)
